Стабилизатор напряжения для газового котла, статья

Современные бытовые газовые котлы – очень сложные устройства. Они состоят из множества взаимосвязанных элементов, среди которых камера сгорания, горелка, теплообменник, а также электронный блок управления, циркуляционный насос и датчики, обеспечивающие автоматическую работу и безопасность. Электрическое оборудование рассчитано на строго определённые характеристики подаваемого напряжения. Выход характеристик за установленные границы приводит к поломке элементов управления и узлов, функционирующих от электрической сети. Чтобы восстановить работоспособность котла, понадобится дорогостоящий ремонт, а если подобная авария произойдёт зимой, в сильные морозы, когда система отопления активно эксплуатируется, то последствия неисправности могут привести к замерзанию воды в трубах, разрыву теплообменника и необходимости полной замены котельного оборудования. Чтобы исключить риск реализации подобного сценария, целесообразно установить стабилизатор напряжения.

Технические особенности стабилизаторов

При покупке и подключении котла сотрудники компании будут вас уверять, что необходимо обязательно устанавливать стабилизатор напряжения. Но если внимательно прочитать руководство по эксплуатации котла, в нём ничего об этом не сказано. Действительно, производитель котельного оборудования указывает требуемые характеристики подаваемого напряжения, а именно:

• переменное напряжение 220-230 В;
• частота 50 Гц.

И указывает предельные, допустимые отклонения, например, ± 10%.

Если изучить требования ГОСТа, именно ими пользуются энергопоставляющие компании, то напряжение в розетке должно быть в пределах 207-253 В. Но если произойдёт сбой в оборудовании, генерирующем и передающем электричество, скачки напряжения могут значительно выйти за установленные пределы, притом, как в меньшую, так и большую сторону. Это скажется на работе всего электрооборудования в доме, а схема управления котла особо чувствительна к подобным перепадам. Наиболее уязвимыми узлами котельного оборудования являются:

• плата управления;
• вентилятор подачи воздуха в камеру сгорания;
• газовый электроклапан.

Установленный на подаче электричества к котлу стабилизатор обеспечит стабильную величину напряжения и не исказит другие характеристики.

C подключением стабилизатора справится любой!

Одной из электрических характеристик является потребляемая мощность электрооборудования, её учитывают для подбора проводов и способа безопасного подключения. Важно правильно подобрать стабилизатор, чтобы он соответствовал мощности котла. Мощность стабилизатора указана в ВА (вольт-амперах), мощность оборудования указана в Вт (ваттах), корректировочный коэффициент перевода Вт в ВА, равен 0,7. Плюс, мощность стабилизатора должна на 30% превышать мощность котла. Отсюда получаем формулу расчёта минимальной мощности необходимого стабилизатора.

М_ст = М_к х 1,3 х 0,7

Где:

М_ст – расчётная мощность стабилизатора в ВА;

М_к – номинальная потребляемая мощность котла в Вт.

Мощность стабилизатора не должна быть меньше полученной расчетной величины.

Какой же из стабилизаторов для котла выбрать?

Стабилизаторы TEPLOCOM от компании БАСТИОН

Сегодня на рынке представлены стабилизаторы четырёх принципов действия:

• электромеханические с подвижным контактом – они требуют периодической замены щёток на электромеханическом регуляторе и используются только в тёплых помещениях с малой запыленностью;
• электронные с тиристорной регулировкой параметров тока – они имеют высокую скорость срабатывания и высокую стоимость;
• инверторные с двойным преобразованием – также относятся к дорогостоящему сегменту оборудования;
• релейные, самые распространенные – они работают в диапазоне регулировок, указанных производителями котлов.

Изучив потребительские возможности, а также сопоставив факторы «технические характеристики – цена – качество», компания БАСТИОН разработала два типа релейных стабилизаторов напряжения, наилучшим образом адаптированных к ассортименту газовых котлов, представленных на российском рынке. Это стабилизаторы напряжения для котла:

Все модели адаптированы для монтажа на стене и подключаются к сети электропитания посредством вилки, а к котлу – розетки. Обязательным условиями эксплуатации являются:

• сухое помещение;
• отсутствие повышенной запылённости;
• работа в открытом пространстве (не в шкафу, тумбе, закрытой нише).

Цифра в конце наименования модели обозначает максимальную мощность в ВА, например, стабилизатор TEPLOCOM ST-222/500 рассчитан на нагрузку 222 ВА с кратковременным превышение до 500 ВА, вызванным пусковыми токами подключённого электрооборудования (циркуляционного насоса, вентилятора камеры сгорания).

Безусловными преимуществами продукции компании БАСТИОН являются:

• микропроцессорное управление;
• не нарушает другие электрические характеристики подаваемого напряжения;
• индикация и защита от аварий на подключённом оборудовании;
• защита, предусматривающая автоматическое отключение при авариях в сети;
• индикация неправильной фазировки – наличия напряжения на проводе «Земля»;
• самодиагностика с индикацией неисправностей устройства.

Купить стабилизаторы TEPLOCOM Теплоком можно в нашем магазине.

Стабилизаторы напряжения

Разделы

Хиты продаж

Наши специалисты

Готовы проконсультировать вас с 9:00 до 19:00 без выходных

Сергей

+7 (950) 338-83-71

Главная

> Полезная информация

> Отопление

> Бастион

01.01.1970

Назначение стабилизаторов напряжения для котлов отопления

 Для надежной и безаварийной работы систем отопления необходимо обеспечить стабильное электропитание всех составляющих этой системы. Для этой цели разработаны специальные стабилизаторы напряжения для котлов отопления. Газовый котел представляет собой сложную дорогую установку, которая оснащается большим количеством электроники.

Электронные устройства призваны контролировать все процессы сжигания топлива и циркуляции воды. В современный газовый котел входят микропроцессор, насосы, программаторы, устройства управления клапанами. Эти компоненты системы требуют стабильного синусоидального напряжения.

Стабилизаторы сетевого напряжения для котлов серии TEPLOCOM ST и SKAT ST обеспечивают качественным электропитанием любые тепловые системы (котлы отопления, газовые котлы, бойлеры, циркуляционные насосы), а также сложную бытовую электротехнику, чувствительную к перепадам напряжения. При их разработке были учтены особенности отечественных электросетей и требования импортной отопительной техники к качеству питающего напряжения

Стабилизаторы для котлов серии TEPLOCOM работают на базе микропроцессора, что обеспечивает высокое быстродействие и точную стабилизацию в широком диапазоне сети. В работе стабилизаторов напряжения для котлов практически отсутствует инерционность. Стабилизаторы для газовых котлов чутко реагируют на всплески напряжения и не пропускают их к устройствам отопительной системы и бытовой технике, предохраняя их от аварий.

Стабилизаторы для газовых котлов имеют широкий диапазон входного напряжения. При этом, когда сеть отклоняется за допустимые пределы, они обеспечивают защиту отопительной техники путем ее отключения и автоматического подключения при восстановлении сети. Стабилизатор напряжения для котла серии TEPLOCOM обладает повышенной точностью выходной стабилизации, гарантирующей стабильную и долгую работу вашей отопительной системы.

Стабилизаторы для питания газовых котлов серии TEPLOCOM позволяют выравнивать напряжение на выходе донеобходимого значения 200—240 Вольт, при этом «сетевое» может «скакать» от 145 до 260 В. На самом деле, небольшие отклонения вверх или вниз от номинальных 220 В на 8—9 % не так страшны отопительному оборудованию, как резкие скачки в 25—30 %. При очень больших отклонениях в параметрах электропитания стабилизатор напряжения для котла отопления осуществляет защитное отключение нагрузки, при этом насосы котла и сложная дорогая электроника не сгорят от недостатка электричества или перенапряжения.

Стабилизаторы напряжения для котлов серии TEPLOCOM осуществляют фильтрацию кратковременных импульсных всплесков в сети или импульсных скачках при ударах молнии в провода, выполняя так же и роль молниезащиты.

Приборы просты в установке, обслуживании и управлении. Внешний вид стабилизатора напряжения для газового котла позволяет ему органично вписаться в тепловую систему совместно с котлом настенного или напольного исполнения.

Стабилизаторы напряжения для котлов отопления TEPLOCOM ST надежны и просты в использовании при невысокой цене.

Документы:

• Catalog_OPS_2019_A5_web

Видео по теме:

Заполните форму ниже, мы перезвоним вам и ответим на все интересующие вас вопросы.

Стабилизатор напряжения для газового котла

Для чего нужен стабилизатор котла?

Газовые котлы в современных системах теплоснабжения представляют собой сложные установки с электрическими элементами, чувствительными к потребительским качествам напряжения, а именно: щиты управления и автоматики безопасности, насосы циркуляции теплоносителя, системы розжига топлива и включения вентиляционной установки.

К выбору лучше отнестись серьезно. Источник фото: rusthermo.ru

По этой причине при покупке дорогого котла нужно заранее побеспокоиться об особой защите его цифровых карт от сетевых нарушений. Именно поэтому в России вообще не стоит вопрос, нужен ли стабилизатор напряжения для отопительного оборудования, все потребители понимают, что нужно.

Российские электрические сети не гарантируют потребительского качества электроэнергии, необходимого для нормального функционирования систем отопления, что очень важно при использовании импортных газовых агрегатов, дорогого «содержимого», требующих жестких параметров электроснабжения.

Использование стабилизаторов защищает дорогостоящее оборудование от повреждений, что также немаловажно для оборудования, находящегося на гарантии.

Все дефекты газовых установок, возникшие в результате скачков напряжения, не покрываются гарантией, поэтому работы по восстановлению оплачивает владелец установки за свой счет.

Устройство стабилизатора напряжения

Основы работы такого оборудования необходимо знать перед выбором стабилизатора напряжения для газового котла.

Основные узлы стабилизатора напряжения

Устройство выполнено из следующих конструктивных узлов:

1. Автотрансформатор с различными обмотками, отвечает за соответствие выходных показателей общеустановленным характеристикам.
2. Устройство контроля, определяющее конфигурацию входящего напряжения.
3. Предохранители, отключающие устройство при выходе характеристик электрической сети за допустимые значения.
4. Автоматика управления, которая изменяет направление тока, протекающего через обмотки.
5. Батарейки, питающие устройство при отсутствии электричества.

У релейных стабилизаторов напряжения для газового котла с 10% рабочей шкалой напряжение меняется в районе 220 В, колеблясь на 10% в разные стороны от базы.

Вот почему стабилизатор щелкает при частом срабатывании реле из-за плохого качества электроэнергии. Технологически эффект стабилизации достигается различными способами в зависимости от модификации устройства.

Вольт-амперная характеристика

Это свойство называется мощностью устройства, так как рассчитывается путем умножения силы тока на напряжение, которое выдает регулятор напряжения для газового котла. Как правильно выбрать такое устройство, мы и разберемся. Эта характеристика стабилизатора показывает не полезную мощность, а текущие параметры, поддерживаемые устройством.

Исходными параметрами для расчета ВАХ являются мощности подключаемых устройств (потребителей). У нас будет газовый котел с электронной системой и вентиляторами, циркуляционные насосы и другое оборудование.

Может показаться, что произвести расчет несложно: сложите все значения мощности потребителей и получите результат. Но на практике все немного сложнее. Многие электроприборы с катушкой индуктивности потребляют вспомогательную мощность, необходимую для формирования условий работы. Это можно выразить соотношением:

В устройствах с электроприводом значение коэффициента может быть 0,75, то есть значение полной мощности может быть в 1,4 раза больше номинального значения. Для водяных циркуляционных насосов и котлов с вытяжкой и подачей воздуха нужно ориентироваться на увеличение ВАХ в 1,5 раза с номинальной.

Также в момент пуска потребителей всегда возникают высокие пусковые токи, которые могут превышать номинальные значения в 4 раза, что требует учета. Есть еще одна особенность, заключающаяся в том, что при трансформации напряжения неизбежно теряется мощность, так как энергия не появляется из ниоткуда. Есть коэффициент трансформации, учитывающий этот нюанс, который зависит от величины входного напряжения.

Обязательные требования к стабилизатору

Мощность — базовый параметр, от него зависит работоспособность устройства. Это значение учитывается при выборе стабилизатора напряжения для газового котла.

Чем больше электроэнергии потребляет котел, тем больше требуется мощности стабилизации. На рынке электрооборудования доступны модификации от 0,50 до 3,50 кВт.

Не менее важным параметром для выбора устройства является быстродействие, которое характеризует реакцию на преобразование напряжения.

Чем раньше устройство обнаружит неисправность, тем слабее будет изгибаться кривая тока. Так в инверторных устройствах стабилизация происходит мгновенно в 2 этапа, поэтому котел полностью защищен от сбоя в сети.

При выборе защитного устройства необходимо обращать внимание на уровни безопасности. Все защитные комплексы двойного преобразования защищают от короткого замыкания, неправильного подключения, переполюсовки и перезаряда аккумуляторов.

Лучшие модели стабилизаторов для газового котла

Следующим шагом в решении вопроса, как выбрать стабилизатор напряжения для газового котла, является подбор конкретной модели. Учитываются как параметры оборудования, так и его популярность. Рекомендуется выбирать устройства, мнения и отзывы о которых в основном положительные. Среди релейных устройств покупатели чаще всего выбирают следующие модели:

• Daewoo DW-TM1KVA – корейский стабилизатор стоимостью 3000 руб. и защиты оборудования мощностью до 1 кВт. Отличается низкой погрешностью, широким диапазоном перепадов, небольшими габаритами и стильным дизайном. Минус – короткий шнур питания.

• RUCELF SRFII-4000-L – оборудование стоимостью 5,5 тыс. руб. и поддерживают до 3 кВт. Погрешность прибора не превышает 3,5%, КПД достигает 98%. Наличие ЖК-экрана и режима Bypass упрощает управление стабилизатором.

• RUCELF SRFII-12000-L – устройство, которое стабилизирует параметры электрической сети для всего дома или квартиры. Модель способна компенсировать перепады в диапазоне 100-300 В, правда, и стоит около 15 тысяч рублей. Точность стабилизации не превышает 8%. Выбирая лучшие стабилизаторы напряжения для газовых котлов среди электронных моделей, стоит обратить внимание на ENERGY CLASSIC 9. 000. Устройство имеет высокую производительность (6,3 кВт), позволяющую защитить не только котельное оборудование, но и бытовые приборы всей квартиры. Диапазон от 125 до 254 В, уровень стабилизации не превышает 5%, скорость реакции на перепады 20 мс. Недостатками модели являются относительно высокая стоимость и небольшой размер дисплея. Если вам необходимо купить трехфазный стабилизатор, вы можете сделать выбор в пользу РЕСАНТ АЧ-30000/3-Ц – специальной модели с оптимальным соотношением стоимости и функциональности. Устройство стоит 46 тысяч рублей, но оно способно стабилизировать оборудование мощностью до 30 кВт. Среди достоинств — высокий КПД, надежность и длительный срок службы. К недостаткам можно отнести большие размеры и значительный вес. Подведение итогов При решении вопроса, какой стабилизатор напряжения лучше для газового котла, обычно предпочтение отдается однофазным устройствам релейного типа. Производительность модели должна превышать суммарную мощность защищаемого оборудования не менее чем на 30%. При отсутствии точной информации о параметрах котла подойдет практически любой стабилизатор от 400 Вт и выше. И отказываться от покупки релейного устройства стоит только в том случае, если щелкающие звуки при переключении его реле раздражают жителей квартиры или дома. В такой ситуации выбирают модели с плавной регулировкой – электронной или электромеханической.

Какой тип подходит для котла

Современный рынок цифрового цифрового оборудования представляет большой выбор защитных устройств, с разнообразным принципом работы. Прежде чем выбрать стабилизатор напряжения для газового котла, необходимо разобраться в основах их функционирования.

Инвертор

Это устройства для двухсистемного преобразования. Первичный при преобразовании переменного тока в постоянный. Вторичные – наоборот, в связи с чем появилось еще одно их название: инверторные.

Стабилизатор инверторный ШТИЛ. Источник фото: shop.ecoteco.ru

Изначально нестабильный ток из сети поступает на выпрямитель и корректор мощности аппарата, где происходят процессы фильтрации и стабилизации. После этого энергия накапливается на пластинах огромного количества конденсаторов.

Для стабильной и долговременной работы котла необходимы параметры сети с правильными синусоидальными качествами.

Этот тип защиты создает идеальную синусоиду благодаря использованию инвертора. Заряд с конденсаторов, после завершения 1-го этапа преобразования, передается во вторую часть устройства, где снова преобразуется – обратно со стабильными выходными синусоидальными параметрами.

Реле

Релейные устройства имеют автоматический трансформатор и специальную электронную схему, управляющую трансформатором. Отличие у них есть – это реле, поэтому они и получили свое название.

С помощью этого небольшого устройства осуществляется переход тока между различными обмотками. Изначально такие стабилизаторы напряжения на 220 В выпускались в бустерном формате.

Схема стабилизатора реле

Позже в устройство были внесены изменения, позволившие использовать их как для повышения, так и для понижения напряжения.

Следует признать, что представленные на рынке модификации не могут демонстрировать хорошее качество. Некоторые производители, в основном из Азии, удешевляют стабилизатор за счет использования не очень качественных комплектующих, что сказывается на низком сроке службы устройств.

Электронные

Этот тип часто называют симисторами, на сегодняшний день они считаются лучшими с хорошими технологическими и эксплуатационными параметрами. Принцип работы устройства основан на автоматическом способе переключения преобразователя с поддержкой цифровых ключей – симисторов, которые являются первопричиной мгновенной реакции устройства на всевозможные деформации характеристик сети.

Единственный недостаток – приличная стоимость устройства. В этой группе устройств рейтинги возглавляет стабилизатор напряжения для газового котла Штиль.

Электромеханический

Этот тип относится к очень простым, но сверхкачественным устройствам, способ работы основан на скольжении ползунка по вторичной обмотке привода. Ползунок перемещает щетки, уменьшая или увеличивая количество витков, находящихся под напряжением.

Конечно, ползунок не сможет двигаться самопроизвольно. Делается это электродвигателем или, как его еще называют, сервоприводом.

Электромеханический стабилизатор

Двигатель находится под непосредственным управлением процессора, который контролирует напряжение. При изменении характеристик сети микропроцессор подает сигнал на электродвигатель, который запускается и инициирует направление ползунка по обмоткам, в ту или иную сторону, на основании чего параметры сети уменьшились или увеличились .

Типы регуляторов напряжения

Стабилизация или регулирование сетевого напряжения для питания различных радио- и электротехнических устройств используется давно. Простейшим устройством такого типа является автотрансформатор со ступенчатой ​​или плавной регулировкой выходного напряжения.

В настоящее время применяются следующие системы автоматической стабилизации напряжения:

• Релейный стабилизатор;
• Стабилизатор с сервоприводом;
• Тиристорный стабилизатор;
• Инвертор.

Существуют современные стабилизаторы для дома, использующие принцип широтно-импульсной модуляции, но в системах газового отопления они применяются редко.

Релейные стабилизаторы

Принцип работы релейного устройства аналогичен автотрансформатору. Катушка повышения напряжения, подключенная к сети, разделена на секции, из которых можно снять перенапряжение или пониженное напряжение. Модуль управления постоянно сканирует напряжение сети и в случае изменения напряжения на входе включает соответствующее реле.

Реле своими контактами подключает любую из секций к выходу устройства. Поскольку релейное устройство работает в дискретном режиме, выходное напряжение может отличаться от 220В в большую или меньшую сторону на 5-8%.

Устройство надежно в эксплуатации, не требует обслуживания, и имеет следующие параметры:

• Регулировка напряжения – ступенчатая;
• Точность установки – 5-8%;
• Номинальное входное напряжение – от 190 до 250 В.

Сервостабилизаторы

Стабилизатор с сервоприводом представляет собой электромеханическое устройство. Элемент регулирования напряжения представляет собой металлический или графитовый контакт, перемещающийся по обмотке трансформатора. Контакт закреплен на оси серводвигателя.

Плата управления контролирует входное напряжение и при его изменении посылает сигнал на электродвигатель. Ротор двигателя поворачивается на определенный угол, благодаря чему изменяется напряжение на выходе устройства.

Тиристорный

Тиристорный регулятор представляет собой полностью электронное устройство. Принцип его действия аналогичен релейному устройству, только участки обмотки трансформатора коммутируются не контактами реле, а полупроводниковыми ключами.

Переключатели, выполненные на тиристорах или симисторах, обеспечивают запас до миллиарда переключений, что делает этот стабилизатор чрезвычайно надежным. Устройство обеспечивает регулировку напряжения в дискретном режиме, но имеет высокое быстродействие.

Стабилизатор инверторного типа

Наиболее прогрессивным стабилизатором считается устройство инверторного типа или стабилизатор двойного преобразования. В нем отсутствует такой громоздкий элемент, как автотрансформатор. Переменное напряжение, пройдя через фильтр, выпрямляется, при этом в конденсаторе запасается определенная энергия. Затем осуществляется обратное преобразование постоянного тока в переменный.

Принцип работы инверторного стабилизатора

Каждый тип стабилизатора имеет свои преимущества и недостатки:

• Релейное устройство отличается низкой стоимостью и хорошей надежностью, но из-за ступенчатого переключения точность установки выходного напряжения низкая;

• Стабилизатор с сервоприводом выдает очень точное значение напряжения, но имеет низкое быстродействие и требует постоянного обслуживания из-за быстрого износа элементов; не рекомендуется использовать с газовым оборудованием, т. к. при износе контакты могут искрить;

• Тиристорный регулятор имеет мгновенное быстродействие, но он намного дороже релейного стабилизатора;

• Устройство двойного преобразования обеспечивает идеальное напряжение, высокую скорость, точность и тихую работу.

Как подобрать мощность стабилизатора

Защитное устройство должно иметь хорошую мощность, чтобы обеспечить работоспособность абсолютно всех элементов, подключенных к котлоагрегату: блока управления агрегатом, циркуляционного насоса теплоносителя и вентилятора .

Поэтому в первую очередь необходимо уточнить, сколько узлов потребления электрического тока будет подключено через стабилизатор.

Данные о мощности прописаны в паспортах. Кроме того, необходимо учитывать, что потребители тока, например, такие как насос, имеют повышенные пусковые мощностные характеристики. Следовательно, расчетное значение необходимо увеличить на 1,3.

Как рассчитать мощность регулятора напряжения

Стабилизатор для котла отопления должен иметь необходимую мощность, чтобы выдерживать мощность всех подключенных к нему приборов. В данном случае это блок управления котлом и циркуляционный насос. Иногда к устройству подключают освещение. Поэтому в первую очередь необходимо решить, сколько секций потребления тока будет подключено через стабилизатор. Затем определяется мощность каждого устройства. Эти данные есть в их паспортах или на футлярах, обозначенных единицей измерения «Вт» или «Вт». Сумма значений мощности всех устройств и есть мощность стабилизатора. Но необходимо учитывать, что такие элементы сети, как насос, имеют значение пусковой мощности, оно больше номинального значения на 20-30%. Поэтому полученное значение мощности нужно умножить на коэффициент 1,3, что и будет окончательным результатом.

Лучшие стабилизаторы напряжения для газовых котлов

Не все фирмы выпускают устройства нескольких разновидностей одновременно. Обычно компании сосредотачиваются на одном типе разработки. Выбор защиты котельного агрегата в значительной степени определяется параметрами региональной сети и нагрузкой включаемых котлоагрегатов.

Установка стабилизатора в схему: Источник фото: fenixled.ru

Можно составить характеристики приличного устройства:

1. Наименьшая мощность 1000 ВА.
2. Встроенная защита от перегрева контактов и короткого замыкания.
3. Диапазон входного напряжения 90-290 В, абсолютно не критичен к нагрузке.
4. Вывод идеальной синусоиды.
5. Уровень срабатывания низкого напряжения выше нормального значения в районной электросети.
6. Автозапуск с приостановкой процесса, по завершении срабатывания защиты.
7. Наличие клеммы заземления.
8. Скорость регулирования напряжения не более 20 мс, точность обработки 2-3%.

По этому перечню параметров рейтинг стабилизаторов напряжения:

1. Стабилизатор холла 220в релейного типа для газового котла Baxi – LogicPower LPT-1000RV , цена на 1 декабря 2019 года – 2180 руб.
2. Реле-стабилизатор Блок теплый ТЕПЛОКОМ СТ-222/500 , цена на 1. 12.2019 – 2970 руб.
3. Лучший стабилизатор серводвигателя — Ресанта АЧ2000/1-ЭМ , цена на 1.12.2019 – 3120 руб.
4. Отличное тиристорное устройство – стабилизатор напряжения Штиль для газовых котлов Р 1200СПТ, цена на 1 декабря 2019 года – 13 070 руб.

Как подключить

Производители стабилизаторов четко указывают в инструкции, как включать устройство. В первую очередь нужно подготовить рабочее место, которое должно быть сухим. Далее установка осуществляется таким образом, чтобы был беспрепятственный подход к аппарату.

При этом необходимо учитывать, что регулятор имеет воздушное охлаждение. По этой причине перед ним потребуется много свободного места. Поэтому запрещается ставить его в сервант или ящик. И последнее ограничение, установка размещается вдали от пожароопасных строительных материалов.

Однофазный прибор подключается через стандартную розетку. Вилка с отрегулированными параметрами сети подключается к розетке на корпусе котла.

На основании вышеизложенного можно утверждать, что стабилизатор нужен для того, чтобы газовый котел работал корректно и не повреждался от сбоев в электросетях.

Конкретные условия электроснабжения и мощность защищаемого оборудования определят, какой стабилизатор напряжения лучше справится со своими задачами.

Выбор стабилизатора напряжения

Существует множество моделей стабилизирующих устройств, отличающихся параметрами, конструктивными особенностями и техническими характеристиками. Они могут быть настенными или напольными, а также монтироваться на стену или пол. Стабилизаторы работают с постоянным и переменным током, подключаются к одно- или трехфазным сетям. Поэтому владельцам часто приходится решать, какой стабилизатор напряжения лучше.

Основная классификация агрегатов производится в зависимости от способов коммутации обмоток. В первую очередь это электромеханические устройства, снабженные сервоприводом, приводящим в движение ползун, перемещающийся по обмоткам. Регулирование напряжения осуществляется плавно, без резких нарушений токовых характеристик. Такие стабилизаторы имеют небольшие размеры и сохраняют работоспособность даже при значительных перепадах напряжения.

Другой вариант представлен релейными или электронными устройствами, где обмотки переключаются посредством реле. Несмотря на невысокую стоимость, эти стабилизаторы достаточно надежны благодаря качественной сборке конструкции. Вся электроника размещена в герметичном корпусе, защищающем ее от влаги и пыли. Эти стабилизаторы не требуют обслуживания, быстро реагируют на все изменения в сети и способны переключаться с большой скоростью.

В симисторных конструкциях помимо реле используются симисторы. В этих устройствах отсутствуют детали, подверженные механическому износу, они надежны и долговечны в эксплуатации. С помощью такого стабилизатора оборудование продолжает работать даже в период отключения электроэнергии. Само устройство работает бесшумно, его можно разместить на стене или на полу. Система имеет встроенную многоуровневую автоматическую защиту, срабатывающую при токовых перегрузках. Он защищает от коротких замыканий и скачков напряжения вверх или вниз.

Что такое стабилизатор напряжения для газового котла?

Просмотров: 0     Автор: Редактор сайта     Время публикации: 09.08.2022      Происхождение: Сайт

Многие люди предпочитают использовать газовые котлы, которые вырабатывают тепло для обогрева всего здания, и для них обычно требуется специальное оборудование – источник напряжения. стабилизатор для газового котла. Что такое регулятор напряжения? Как можно безопасно использовать стабилизатор напряжения для газового котла?

Как выбрать стабилизатор напряжения для газового котла?

Каким условиям должен удовлетворять регулятор напряжения котла?

Как установить регулятор напряжения?

Как выбрать стабилизатор напряжения для газового котла?

1. Каждая модель имеет особые требования к напряжению питания устройства. Большинство производителей отмечают в паспортах газовые котлы для узкого диапазона рабочего напряжения. Например, 210-230 В. Это связано с тем, что подавляющее большинство такого оборудования является однофазным оборудованием, рассчитанным на стандартное напряжение 220 В. Для них достаточно отклонения в 10% для отказа стабилизатора. Обязательно учитываются фактические колебания напряжения в сети в течение суток. Нахождение нижнего и верхнего пределов колебаний очень хорошо, так как при «пробитии» верхнего предела оборудование сразу отключит газовый котел. Выбранный тип регулятора должен удерживать напряжение в строго заданном диапазоне с учетом допустимых допусков.

2. Для того чтобы устройство функционировало должным образом, необходимо определить, сможет ли оно справиться с ожидаемой нагрузкой. Маломощная модель просто не выдерживает длительных перегрузок. Покупка слишком мощных устройств — пустая трата денег. В первую очередь следует определить мощность, потребляемую газовыми котлами. Его можно посмотреть в паспорте устройства. Здесь нужно быть очень осторожным, чтобы не спутать тепло и электричество. В этом случае вам понадобится электричество или ввод. Он представлен числом с именем W в разделе «Функции». Тепловая мощность выражается в кВт. Значение, вынутое из паспорта, необходимо увеличить на треть. Это будет необходимый запас для корректной работы оборудования.

3. Если планируется подключение не только котла, но и насоса к стабилизатору, необходимо учитывать полную нагрузку обоих устройств. Следует отметить, что такую ​​установку специалисты не рекомендуют, но на практике она встречается часто. Важным нюансом является учет ударного тока насоса, который в некоторых случаях может превышать номинальное значение в три раза. Для определения мощности, необходимой для стабилизатора, необходимо выполнить следующие действия. Умножьте мощность насоса на три, прибавьте мощность котла. Умножьте полученное число на 1,3.

Каким условиям должен удовлетворять регулятор напряжения котла?

1. Иметь запас хода. В большинстве случаев будет достаточно устройств, рассчитанных на 250-600 ВА.

2. С защитой от перегрузки, короткого замыкания и перегрева.

3. Иметь синусоидальное выходное напряжение, иначе это повредит двигатель насоса.

4. Он запустится автоматически после включения питания.

5. Имеет функцию защитного отключения, когда напряжение превышает безопасный предел, что называется «отключением напряжения».

6. Имеются клеммы заземления.

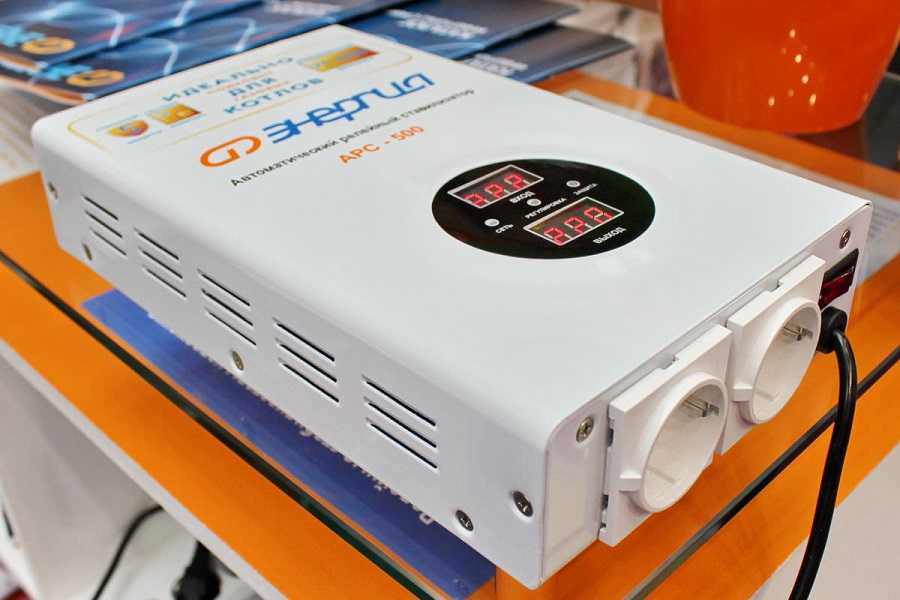

Как установить регулятор напряжения?

1. Перед подключением стабилизатора необходимо выбрать для него правильное место. Нужно понимать, что электрики очень не любят влажность, поэтому помещение, где будет установлено оборудование, должно быть сухим и без излишней влажности воздуха. В большинстве случаев действительные параметры будут указаны в руководстве по эксплуатации оборудования. Если нет, вы можете сосредоточиться на том, как вы себя чувствуете. Если в помещении (например, в подвале) ощущается сырость, лучше не устанавливать там оборудование.
