Газовые горелки для котлов

Газовые горелки для котлов немного отличаются от горелок на жидком топливе или биомассе. В газовых горелках отсутствуют компоненты, предназначенные для предварительной подготовки топлива перед его распылением (компоненты, необходимые в дизельных горелках). Это обуславливает несколько иную конструкцию и функции газовых горелок. В этой статье мы подробно рассмотрим компоненты, из которых состоят газовые горелки для котлов, а также включим два изображения в разобранном виде и несколько советов по безопасности при установке запасных частей.

Что такое газовая горелка и как она работает?

Газовая горелка представляет собой устройство, специально предназначенное для смешивания топлива (газа) с горючим (обычно воздухом) для осуществления контролируемого сжигания газа. Он всегда должен соответствовать определенным требованиям, таким как способность поддерживать стабильное пламя, однородно смешивать газ и воздух в пределах безопасных характеристик воспламеняемости, сжигать достаточное количество газа при желаемой мощности и быть эффективным. с точки зрения получения максимальной отдачи от газа в качестве топлива.

В горелках с голубым пламенем (таких как газовые котлы) воздух может подаваться в два этапа для достижения более эффективного горения. Первичный воздух смешивается с газом перед горением, а вторичный воздух смешивается с пламенем. Это создает очень синее и стабильное пламя, если есть правильное регулирование и полное сгорание.

Детальный вид газовой горелки в разобранном виде

Как мы уже говорили, горелка газового котла и горелка жидкотопливного котла похожи по устройству и функциям, но не идентичны. Очевидно, что в газовой горелке отсутствуют компоненты распыления топлива, в дополнение к компонентам управления и безопасности, характерным для этого вида топлива.

Элементы, из которых состоят газовые горелки для двухтактных котлов, перечислены и пояснены ниже. В каждом случае мы вставляем ярлыки на эти продукты для продажи в магазине Suner:

1. Крышка: Пластиковая или металлическая крышка, защищающая горелку снаружи. Он может включать в себя смотровое окно или глазок (отверстие в крышке), что позволяет легко наблюдать за внутренней работой горелки без необходимости ее разборки или открытия.
2. Двигатель: Электрический компонент горелки, функция которого заключается в приведении в движение как насоса, так и турбины. Он разработан с «опорным валом», который может одновременно перемещать эти две шестерни.
3. Конденсатор: Электрический компонент горелки, целью которого является выработка и накопление энергии для подачи ее на двигатель во время запуска, а затем для поддержания правильной работы.
4. Электромагнитный клапан: Это клапан электромагнитного типа, что означает, что внутри него создается очень однородное магнитное поле, которое позволяет стабилизировать поток топлива непосредственно перед тем, как он пройдет к форсунке (жиклеру). Он готов обнаруживать отсутствие давления и закрываться или обнаруживать наличие давления, а затем открываться.
5. Турбина: Турбина представляет собой вентилятор центробежной и цилиндрической конструкции, который обеспечивает подачу воздуха, необходимого для горения, а также способствует отводу горячего воздуха.
6. Соединители: Это так называемые многоконтактные соединители, выполненные в виде гнезд или вилок в зависимости от их функции.
7. Ионизационный кабель: Это кабель, который соединяет электрод ионизации и питает его.
8. Электрод ионизации: Устройство, которое также называют детектором ионизации или зондом. Это в основном детектор пламени с помощью тока. Когда в горелке появляется пламя, это устройство определяет его и создает замкнутую электрическую цепь, частью которой является пламя. А когда пламени нет, цепь прерывается и размыкается.
9. Электрод зажигания: Отвечает за возникновение искры, которая поджигает топливо на конце горелки и создает пламя. Это металлический стержень с керамической изоляцией, за исключением наконечника.
10. Клапан: Тип ретенционного или обратного клапана, который позволяет горячей воде из котла проходить только в одном направлении (а не в обоих). Он препятствует возврату теплоносителя в тепловую сеть, а также помогает избежать термосифонного эффекта, возникающего в нагреваемых жидкостях.
11. Дефлектор или стабилизатор: Дефлектор расположен на конце ствола горелки. Его конструкция с прорезями и расположение в горелке обеспечивает особую обработку проходящего через него воздуха, создавая необходимый вакуум для стабилизации пламени и создания идеальной температуры. (Нажмите здесь, чтобы просмотреть запасные части для этой детали в магазине Suner.)
12. Жаровая труба или корпус горелки: Жаровая труба содержит отражатель (внутри) и фотоэлемент или фоторезистор (на входе в жаровую трубу). На его конце также расположен выход пламени. Поэтому этот компонент играет очень важную роль в процессе испарения топлива и стабилизации пламени.
13. Серводвигатель или «шаговый двигатель»: Высокоточный аналоговый или цифровой компонент, предназначенный для регулирования и распределения воздушного потока внутри горелки. Он выполняет эту задачу автоматически, в различных положениях, в зависимости от количества пламени в горелке.
14. Крепежный фланец: Это не что иное, как фланец, которым крепится горелка. Он обеспечивает эту поддержку и точную фиксацию благодаря своим специальным соединителям.
15. Кабель электрода: Кабель электрода из силикона.
16. Кабель трансформатора: Это силовой кабель для трансформатора.
17. Трансформатор: Компонент, отвечающий за повышение входного напряжения для обеспечения работы горелки. Когда котел запускается, трансформатор подает ток на электроды так, что они вызывают искру, от которой воспламеняется топливо. Если фотоэлемент или фоторезистор определяет наличие пламени, трансформатор перестает подавать напряжение на электроды и горелка переходит в неактивное состояние.
18. Программатор или блок управления: Блок управления представляет собой электронное устройство, специально разработанное для автоматического управления различными этапами работы горелки и котла на основе интерпретации температуры и уровня пламени. Он также выполняет функции безопасности и сигнализации.
19. Основание программатора или цоколь: Это опора, на которую устанавливается программатор. Он выполняет очень важную функцию, так как помимо того, что он служит основой для блока управления, он включает в себя несколько специальных разъемов, которые покрывают все потребности в подключении в соответствии с функциями горелки.
20. Противопаразитарный фильтр: Это фильтр против бактерий (таких как легионелла), который устанавливается в оборудование, включающее резервуары для воды. Прочитав это руководство IDAE, вы сможете узнать больше о правилах защиты от паразитов в нагревательных баках.
21. Реле давления: Газ, используемый в качестве топлива для котлов, всегда взрывоопасен. Именно поэтому газовая горелка требует специальных предохранительных устройств. Реле давления является одним из них (наряду с автоматическими предохранительными клапанами). Реле давления, также называемое реле давления, представляет собой устройство, способное размыкать или замыкать электрическую цепь в зависимости от давления, которое оно обнаруживает в жидкости. При наличии давления реле давления замыкает электрические контакты. При падении давления контакты размыкаются. Предохранительное реле давления прерывает работу горелки всякий раз, когда обнаруживает недостаток давления воздуха или избыточное или недостаточное давление газа.
22. Фланцевое соединение: Фланцевое соединение — это соединение, которое позволяет точно регулировать фиксирующий фланец жаровой трубы.

Виды топлива для газовых горелок

«Газовая горелка» является общим термином, поскольку в качестве топлива для горелок котлов могут использоваться различные виды газа. Обычные котельные газы включают следующее:

1. Бутан. Это газообразный углеводород, получаемый из нефти, который по своей природе не имеет цвета и запаха. Он производит полностью голубое пламя. Его сильный характерный запах исходит от добавления отдушки (это почти всегда меркаптан). Этот сильный запах необходим из соображений безопасности. Бутан очень взрывоопасен, и любая утечка должна быть обнаружена как можно скорее. Именно поэтому резервуары для бутана обычно не очень большие.
2. Пропан. Это еще один газообразный углеводород, получаемый как производное нефти. Он по своей природе бесцветен и не имеет запаха, с полностью голубым пламенем. Он может быть взрывоопасным при смешивании с воздухом, хотя и менее взрывоопасным, чем бутан, по отношению к которому он также имеет большую энергетическую мощность на грамм. Его можно смешивать с бутаном и в некоторых случаях заменять его.
3. Природный газ. Природный газ – это углеводород, происхождение которого не связано с нефтью. Это смесь горючих газов, которые скапливаются в определенных геологических слоях. Их залежи могут оказаться связанными с запасами нефти или нет. Он в основном содержит метан, а также небольшое количество углекислого газа, гелия или азота. Это считается наименее загрязняющим газом.
4. Другое газообразное топливо. Существуют и другие газы, которые можно использовать в качестве топлива для газовых горелок. Например, есть водород (полученный в результате электролиза воды), световой газ (или городской газ) и водяной газ.

Рабочие ступени газовой горелки

Газовая горелка работает в несколько автоматически следующих друг за другом ступеней, в которых одновременно участвуют один или несколько компонентов. Рабочие ступени газовой горелки:

1. Предварительная прочистка или прочистка

Вентилятор горелки запускается и препятствует удалению из камеры сгорания оставшейся воздушно-газовой смеси, которая могла накопиться во время простоя.

2. Включение питания

Электрическая искра на электроде активируется, и газовый контур (пилотная горелка или основная горелка) открывается либо на полную мощность, на половинную мощность, либо на пониженную, по мере необходимости, в зависимости от заданной температуры . Обнаружение пламени также активировано. Если пламени нет, горелка заблокирована.

3. Работа

Горелка и котел работают исправно до тех пор, пока не будет достигнута заданная температура. Когда они достигают заданного значения, они автоматически отключаются. С этого момента система будет выполнять последовательные включения и выключения питания, повторяя всю последовательность.

Советы по безопасности при работе с газовыми горелками

• Горелка является чувствительной, сложной и опасной частью вашего газового котла. Всегда разумно не разоружать его и не подгонять к нему запасные части. Для этого лучше нанять квалифицированный персонал со специальными инструментами.
• Если вы заметили, что какая-либо часть вашего котла не работает должным образом (особенно если это реле давления (что является функцией безопасности), лучше остановить работу котла до тех пор, пока он не будет отремонтирован, потому что таким образом Вы можете избежать серьезных проблем или несчастных случаев.
• Газы, используемые в качестве топлива для газовых горелок для котлов, обычно не имеют запаха.Поэтому в них добавляют какое-то вещество, которое придает им сильный запах и позволяет быстро обнаружить любую утечку.Если вы заметили какую-либо утечку характерный запах газа в горелке, немедленно закройте топливный кран и обратитесь к специалисту. 0020
• Если ваша горелка не запускается, или если при попытке запуска котла на дисплее появляется сообщение об ошибке или горит красная лампочка, не применяйте силу. Обратитесь за помощью к техническому специалисту.
• Турбина горелки должна издавать щелчок при запуске. Если он запускается без этого звука, это признак того, что с ним что-то не так и его необходимо отремонтировать или заменить: вы должны немедленно выполнить одно из этих двух действий. Проблема может быть в прессостате.
• Горючие газы всегда должны давать полностью синее пламя. Если вы заметили, что пламя желтоватое или имеет точки не совсем синего цвета, это признак плохого горения в горелке. Решается обслуживанием, запчастями или заботой о качестве топлива.

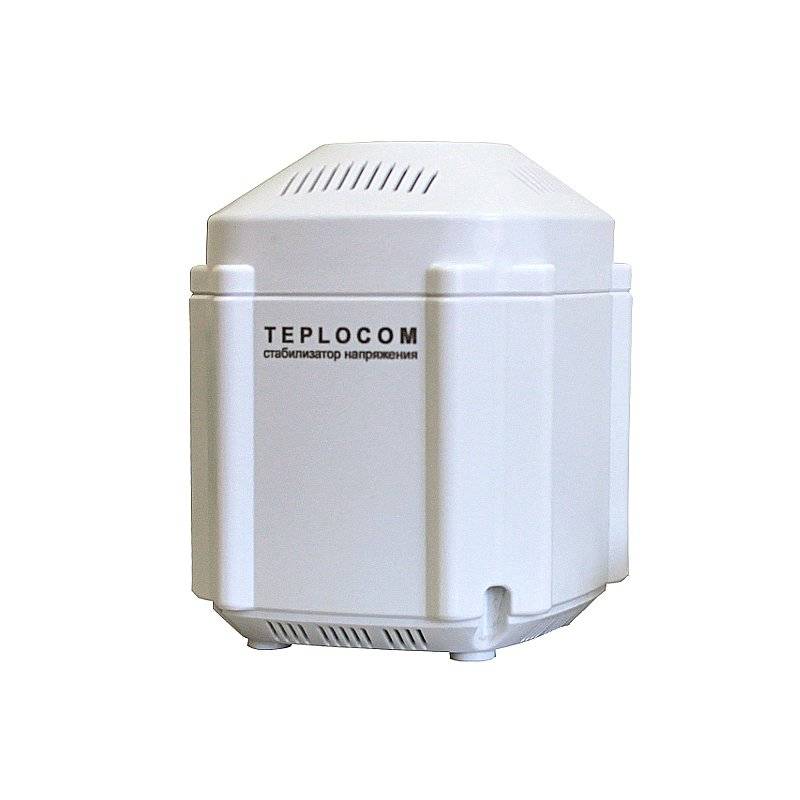

Стабилизатор напряжения, батарея ИБП для котла, Киев (включая газ).
