Выбор сечения провода – Статьи

Проектирование каких либо электросетей бытового или промышленного назначения необходимо начинать с расчета подходящего сечения для электропровода, от этого параметра зависит очень многое, и в первую очередь – надежность и работоспособность вашей электросети. Насколько хорошо просчитана электросеть и насколько правильно подобранно сечение провода по данным расчетам, зависят потери мощности в проектируемой сети, которые бывают достаточно значительны если неправильно выбрать сечение для провода. Помимо этого, существует вероятность перегрева проводов и их разрушения если сечение подобрано не правильно.

Главными критериями, которые учитываются во время проектирования и подбора сечения, это величина токовой нагрузки, напряжение сети, мощность потребителя электроэнергии. Проектирование электросети и выбор проводов всегда начинается с определения свойств электрооборудования, которое будет находиться в этой сети и потреблять электроэнергию.

Если на участке сети будет находиться несколько потребителей электричества, то для выбора сечения провода для данного участка их мощности складываются. После определения мощности потребления электричества для каждого участка проектируемой сети, рассчитывают допустимую токовую нагрузку. Для расчета нагрузки, от длительности которой, напрямую зависит выбор сечения, используется упрощенная формула, в которой находится напряжение сети и мощность потребления для данного участка сети.

После просчета токовой нагрузки и определения ее длительности , необходимо выяснить условия, при которых будет использоваться электросеть, температура и способ прокладки электрической сети (открытый или закрытый).

После того, как допустимый ток и время нагрузки просчитаны, учтены условия эксплуатации и прокладки электросети, можно начать выбор сечения проводов. Выбор кабелей и проводов электросети осуществляется по таблицам длительного допустимого тока нагрузки, где принимается во внимание и способ прокладки кабелей, проводов сети.

Конечно, достаточно сложно подобрать провод или кабель, точно подходящий расчетному току нагрузки, в подобных случаях сечение кабеля или провода всегда берут с запасом.

Для заинтересованных в повышении теоретических знаний по электромонтажным работам мы предоставляем таблицу выбора сечения провода в зависимости от токовых и мощностных характеристик оборудования, с которой начинается проектирование и электромонтаж.Сечение провода определяется из допустимых длительных токовых нагрузок, а токовые нагрузки, в свою очередь, определяются по упрощенной формуле:

I = P ⁄ U × √3,

где I – переменный ток, A; P – мощность потребителя электроэнергии, Вт; U – напряжение, В.

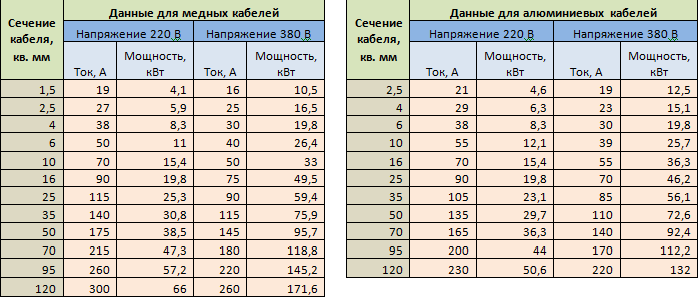

Выбор сечения кабеля с медными жилами по мощности подключаемой нагрузки



Допустимый ток для кабелей с МЕДНЫМИ жилами в полихлорвиниловой изоляции марок:ВБВ, ВВГ, ПВ-1, ПВ-3, ППВ, ПУГНП, ПБППГ и др. при прокладке по ВОЗДУХУ
Сечение жилы, мм2	Допустимый ток, А, по условиям нагрева для кабелей и проводов
	1-жильные	2-жильные	3-жильные	4-жильные	5-жильные
1,5	23	19	19	17	16
2,5	30	27	25	23	20
4	41	38	35	32	27
6	50	50	42	39	34
10	80	70	55	50	47
16	100	90	75	69	62
25	140	115	95	87	82
35	170	140	120	110	101
50	215	175	145	133	126
70	270	215	180	165	155
95	325	260	220	202	190
120	385	300	260	239	219
150	440	350	305	280	254
185	510	405	350	322	291
240	605	–	–	–	343



Допустимый ток для кабелей с МЕДНЫМИ жилами в полихлорвиниловой изоляции марок:ВБВ, ВВГ, ПВ-1, ПВ-3, ППВ, ПУГНП, ПБППГ и др. при прокладке в ЗЕМЛЕ
Сечение жилы, мм2	Допустимый ток, А, по условиям нагрева для кабелей и проводов
	2-жильные	3-жильные	4-жильные	5-жильные
1,5	33	27	24	–
2,5	44	38	34	26
4	55	49	45	34
6	70	60	55	41
10	105	90	82	55
16	135	115	105	72
25	175	150	138	93
35	210	180	165	113
50	265	225	207	137
70	320	275	253	166
95	385	330	303	197
120	445	385	354	224
150	505	435	400	255
185	570	500	460	286
240	–	–	–	330



Электрические проводки должны отвечать требованиям безопасности, надежности и экономичности. Поэтому важно правильно рассчитать длину и сечение необходимых для монтажа электрической проводки проводов.

Длину провода рассчитывают по монтажной схеме. Для этого на схеме измеряют расстояния между сосед ними местами расположения щитков, штепсельных розеток, выключателей, ответвительных коробок и т. п. Затем, пользуясь масштабом, в котором вычерчена схема, вычисляют длину отрезков проводов; к длине каждого отрезка прибавляют не менее 100 мм(учиты вается необходимость присоединения проводов). Длину провода можно рассчитать также, измеряя непосредст венно на щитках, панелях, стенах, потолках и т. п. от резки линий, вдоль которых должны быть проложены провода.

Сечение провода рассчитывают по потере напряже ния и допустимой длительной токовой нагрузке. Если рассчитанные сечения окажутся неодинаковыми, то за окончательный результат принимают величину больше го сечения.

Потеря напряжения обусловлена падением напряжения в проводах, соединяющих источник тока с электроприемником. Она не должна превышать 2— 5% номинального напряжения источника электропита ния. Сечение проводов по потере напряжения рассчиты вают при проектировании электрических сетей, от кото рых питаются электроприемники промышленных предприятий, транспорта, крупных жилых и общественных зданий и т. п.

При проектировании небольших электро установок, например электроустановок отдельных по мещений, самодельных приборов и т. п., потерей напря жения в проводах можно пренебречь, так как она очень мала.

Для расчета сечения проводов по допустимой дли тельной токовой нагрузке необходимо знать номиналь ный ток, который должен проходить по проектируемой электрической проводке. Зная номинальный ток, сечение провода находят по таблице.



Сечение токо проводящей жилы, мм2	Ток, для проводов и кабелей с медными жилами, А					Ток, для проводов и кабелей с алюминиевыми жилами, А
	Одно-	Двухжильных		Трехжильных		Одно-	Двухжильных		Трехжильных
	При прокладке
	воздух	воздух	земля	воздух	земля	воздух	воздух	земля	воздух	земля
1,5	23	19	33	19	27	–	–	–	–	–
2,5	30	27	44	25	38	23	21	34	19	29
4	41	38	55	35	49	31	29	42	27	38
6	50	50	70	42	60	38	38	55	32	46
10	80	70	105	55	90	60	55	80	42	70
16	100	90	135	75	115	75	70	105	60	90
25	140	115	175	95	150	105	90	135	75	115
35	170	140	210	120	180	130	105	160	90	140
50	215	175	265	145	225	165	135	205	110	175
70	270	215	320	180	275	210	165	245	140	210
95	325	260	385	220	330	250	200	295	170	255
120	385	300	445	260	385	295	230	340	200	295
150	440	350	505	305	435	340	270	390	235	335
185	510	405	570	350	500	390	310	440	270	385
240	605	–	–	–	–	465	–	–	–	–



Сечение провода (кабеля) по диаметру: формула, таблица

По идее, диаметр проводников должен соответствовать заявленным параметрам. Например, если указано на маркировке, что кабель 3 x 2,5, значит сечение проводников должно быть именно 2,5 мм². На деле получается, что отличаться реальный размер может на 20-30%, а иногда и больше. Чем это грозит? Перегревом или оплавлением изоляции со всеми вытекающими последствиями. Потому, перед покупкой, желательно узнать размер провода, чтобы определить его поперечное сечение. Как именно считать сечение провода по диаметру и будем выяснять дальше.

Содержание статьи

• 1 Как и чем измерить диаметр провода (проволоки)
• 2 Ищем сечение провода по диаметру: формула
• 3 Таблица соответствия диаметров проводов и их площадь сечения
  • 3.1 Как работать с таблицей
• 4 Как определить сечение многожильного провода

Как и чем измерить диаметр провода (проволоки)

Для измерения диаметра провода подойдет штангенциркуль или микрометр любого типа (механический или электронный). С электронными работать проще, но они есть не у всех. Измерять надо саму жилу без изоляции, потому предварительно ее отодвиньте или снимите небольшой кусок. Это можно делать, если продавец разрешит. Если нет — купите небольшой кусок для тестирования и проводите измерения на нем. На очищенном от изоляции проводнике замеряете диаметр, после чего можно определить реальное сечение провода по найденным размерам.

Измерения диаметра провода микрометром более точные, чем механическим штангенциркулем

Какой измерительный прибор в данном случае лучше? Если говорить о механических моделях, то микрометр. У него точность измерений выше. Если говорить об электронных вариантов, то для наших целей они оба дают вполне достоверные результаты.

Если нет ни штангенциркуля, ни микрометра, захватите с собой отвертку и линейку. Придется зачищать довольно приличный кусок проводника, так что без покупки тестового образца на этот раз вряд ли обойдетесь. Итак, снимаете изоляцию с куска провода 5-10 см. Наматываете проволоку на цилиндрическую часть отвертки. Витки укладываете вплотную один к другому, без зазора. Все витки должны быть полными, то есть «хвосты» провода должны торчать в одном направлении — вверх или вниз, например.

Определение диаметра провода при помощи линейки

Количество витков не важно — около 10. Можно больше или меньше, просто на 10 делить проще. Витки считаете,  затем прикладываете полученную намотку к линейке, совместив начало первого витка с нулевой отметкой (как на фото). Измеряете длину участка, занятого проводом, потом его делите на количество витков. Получаете диаметр провода. Вот так все просто.

Например, посчитаем каков размер проволоки, изображенной на фото выше. Количество витков в данном случае — 11, занимают они 7,5 мм. Делим 7,5 на 11, получаем 0,68 мм. Это и будет диаметр данного провода. Далее можно искать сечение этого проводника.



Ищем сечение провода по диаметру: формула

Провода в кабеле имеют в поперечном сечении форму круга. Потому при расчетах пользуемся формулой площади круга. Ее можно найти используя радиус (половину измеренного диаметра) или диаметр (смотрите формулу).

Определяем сечение провода по диаметру: формула

Например, посчитаем площадь поперечного сечения проводника (проволоки) по размеру, рассчитанному ранее: 0,68 мм. Давайте сначала используем формулу с радиусом. Сначала находим радиус: делим диаметр на два. 0,68 мм / 2 = 0,34 мм. Далее эту цифру подставляем в формулу

S = π * R² = 3,14 * 0,34² = 0,36 мм²

Считать надо так: сначала возводим в квадрат 0,34, потом умножаем полученное значение на 3,14. Получили сечение данного провода 0,36 квадратных миллиметров. Это очень тонкий провод, который в силовых сетях не используется.

Давайте посчитаем сечение кабеля по диаметру, используя вторую часть формулы. Должно получиться точно такое же значение. Разница может быть в тысячные доли из-за разного округления.

S = π/4 * D² = 3. 14/4 * 0,68² = 0,785 * 0,4624 = 0,36 мм²

В данном случае делим число 3,14 на четыре, потом возводим диаметр в квадрат,  две полученные цифры перемножаем. Получаем аналогичное значение, как и должно быть. Теперь вы знаете, как узнать сечение кабеля по диаметру. Какая из этих формул вам удобнее, ту и используйте. Разницы нет.

Таблица соответствия диаметров проводов и их площадь сечения

Проводить расчеты в магазине или на рынке не всегда хочется или есть возможность. Чтобы не тратить время на расчеты или не ошибиться, можно воспользоваться таблицей соответствия диаметров и сечений проводов, в которой есть наиболее распространенные (нормативные) размеры. Ее можно переписать, распечатать и захватить с собой.

Диаметр проводника	Сечение проводника
0,8 мм	0,5 мм2
0,98 мм	0,75 мм2
1,13 мм	1 мм2
1,38 мм	1,5 мм2
1,6 мм	2,0 мм2
1,78 мм	2,5 мм2
2,26 мм	4,0 мм2
2,76 мм	6,0 мм2
3,57 мм	10,0 мм2
4,51 мм	16,0 мм2
5,64 мм	25,0 мм2

Как работать с этой таблицей? Как правило, на кабелях есть маркировка или бирка, на которой указаны его параметры. Там указывается маркировка кабеля, количество жил и их сечение. Например, ВВНГ 2х4. Нас интересуют параметры жилы а это цифры, которые стоят после знака «х». В данном случае заявлено, что есть два проводника, имеющих поперечное сечение 4 мм². Вот и будем проверять, соответствует ли эта информация действительности.

Как работать с таблицей

Чтобы проверить, проводите измерение диаметра любым из описанных методов, после сверяетесь с таблицей. В ней указано, что при таком сечении в четыре квадратных миллиметра, размер провода должен быть 2,26 мм. Если измерения у вас такие же или очень близкие (погрешность измерений существует, так как приборы неидеальные), все нормально, можно данный кабель покупать.

Заявленные размеры далеко не всегда соответствуют реальным

Но намного чаще фактический диаметр проводников значительно меньше заявленного. Тогда у вас два пути: искать провод другого производителя или взять большего сечения. За него, конечно, придется переплатить, но первый вариант потребует достаточно большого промежутка времени, да и не факт, что вам удастся найти соответствующий ГОСТу кабель.

Второй вариант потребует больше денег, так как цена существенно зависит от заявленного сечения. Хотя, не факт — хороший кабель, сделанный по всем нормам, может стоит еще дороже. Это и понятно — расходы меди, а, часто, и на изоляцию, при соблюдении технологии и стандартов — значительно больше. Потому производители и хитрят, уменьшая диаметр проводов — чтобы снизить цену. Но такая экономия может обернуться бедой. Так что обязательно проводите измерения перед покупкой. Даже и проверенных поставщиков.

И еще: осмотрите и пощупайте изоляцию. Она должна быть толстой, сплошной, иметь одинаковую толщину. Если кроме изменения диаметра еще и с изоляцией проблемы — ищите кабель другого производителя. Вообще, желательно найти продукцию, отвечающую требованиям ГОСТа, а не сделанную по ТУ. В этом случае есть надежда на то, что кабель или провод буде служить долго и без проблем. Сегодня это сделать непросто, но если вы разводите проводку в доме или подключаете электричество от столба, качество очень важно. Потому, стоит, наверное, поискать.

Как определить сечение многожильного провода

Иногда проводники используются многожильные — состоящие из множества одинаковых тонких проволочек. Как посчитать сечение провода по диаметру в этом случае? Да точно также. Проводите измерения/вычисления для одной проволоки, считаете их количество в пучке, потом умножаете на это число. Вот вы и узнаете площадь поперечного сечения многожильного провода.

Сечение многожильного провода считается аналогично



Обозначение кабелей по гармонизированным стандартам

Трансфер Мультисорт Электроник

Трансфер Мультисорт Электроник

Обозначение кабелей по гармонизированным стандартам

2020-10-12

Введена стандартизация метода обозначения кабелей и проводов посредством согласованных стандартов, чтобы облегчить идентификацию продукции, имеющейся на рынке. Часто это продукция разных отечественных или зарубежных производителей. Знакомство и соблюдение согласованной системы маркировки обеспечивает точный выбор кабеля, соответствующего потребностям и требованиям пользователя с точки зрения материала, из которого он изготовлен.

Производители кабелей и проводов обычно маркируют свою продукцию в основном на основе национальных стандартов и содержащихся в них прозрачных систем маркировки продукции. Такое решение хорошо работало на внутреннем рынке, но создавало серьезные препятствия для свободной внешней торговли. В этой статье мы представим примеры кабелей, классифицированных в соответствии с польскими стандартами и с использованием системы гармонизированных стандартов. Прежде всего, однако, мы хотели бы использовать несколько примеров, чтобы представить саму систему обозначения кабеля и объяснить комбинацию цифр и букв, применяемых в этой системе.

Гармонизированная система обозначения кабелей и проводов была введена Европейским комитетом по электротехнической стандартизации (CENELEC), который поддерживает Европейскую экономическую зону и членом которого также является Польский комитет по стандартизации (PKN). Система обозначения приведена в документе ПН-ХД 361 С3 «Система обозначения кабелей», четко определяющем порядок обозначения кабелей и проводов на номинальное напряжение до 450/750В. Система обозначения кабеля разделена на несколько частей с учетом основных свойств кабеля, представленных в следующем порядке:

1. Отношение к гармонизированному стандарту:

• H – кабель, изготовленный в соответствии с гармонизированным стандартом
• А – негармонизированный кабель (национальный стандарт)

2. Номинальное напряжение:

• 01 – 100/100 В
• 03 – 300/300В
• 05 – 300/500 В
• 07 – 450/750 В

3. Материалы изоляции и оболочки:

• B – этиленпропиленовый каучук
• G – сополимер этилена и винилацетата
• J – оплетка из стекловолокна
• N – огнестойкий полихлоропреновый каучук
• N2 – специальная полихлоропреновая смесь для сварочных кабелей
• N4 – полиэтилен хлорсульфированный или полиэтилен хлорированный
• R – стандартный этиленполипропиленовый каучук
• S – силиконовый каучук
• T – текстильная оплетка
• В – поливинилхлорид (ПВХ)
• В2 – поливинилхлорид стойкий к повышенным температурам (ПВХ)
• В3 – поливинилхлорид для низких температур
• В4 – поливинилхлорид сшитый
• В5 – маслостойкий поливинилхлорид
• Z – сшитый полиолефиновый компаунд с низким выделением газов
• Z1 – термопластичный полиолефиновый компаунд с низким выделением газов

4. Металлическое покрытие:

• C – Концентрическая медная жила
• C4 – экран из медной оплетки

5. Неметаллическое покрытие:

• Б – этилен-пропиленовый каучук
• G – сополимер этилена и винилацетата
• J – оплетка из стекловолокна
• N – огнестойкий полихлоропреновый каучук
• N2 – специальная полихлоропреновая смесь для сварочных кабелей
• N4 – полиэтилен хлорсульфированный или полиэтилен хлорированный
• Q – полиуретан
• Q4 – полиамид
• R – стандартный этиленполипропиленовый каучук
• S – силиконовый каучук
• T – текстильное плетение
• В – поливинилхлорид (ПВХ)
• В2 – поливинилхлорид стойкий к повышенным температурам (ПВХ)
• В3 – поливинилхлорид для низких температур
• В4 – поливинилхлорид сшитый
• В5 – маслостойкий поливинилхлоридполиолефиновый компаунд
• Z – сшитый с низким выбросом газов
• Z1 – термопластичный полиолефиновый компаунд с низким выделением газов

6. Кабельная структура:

• без обозначения для круглых кабелей
• H – плоские кабели, неразборные
• h3 – плоские тросы, неразборные
• H6 – плоские кабели с 3 и более жилами

7. Материал проводника:

• A – алюминий
• прочерк “-” без дополнительного буквенного обозначения означает, что проводник изготовлен из меди. При этом стоит отметить, что сам тире также является элементом перехода между описанием изоляции и структуры кабеля и внутренним описанием жилы.

8. Токопроводящая структура:

• D – тонкая проволока для сварочных кабелей
• E – сверхтонкая проволока для сварочных кабелей
• F – тонкая проволока для кабелей (класс 5)
• H – сверхтонкая проволока для кабелей (класс 6)
• К – тонкая проволока для стационарной установки (класс 5)
• Р – жесткая жила из многожильных проводов
• У – круглая однопроволочная жила

9. Цифровое обозначение количества жил

10. Защитный провод

• G – зеленый/желтый защитный провод
• X – отсутствие зелено-желтого защитного провода
• У – круглая однопроволочная жила

11. Цифровое обозначение сечения жилы

Окончив теоретическую часть, можно сделать вывод, что сама система обозначения кабеля по унифицированному стандарту не так уж сложна. Стоит обратить внимание на способ маркировки материалов, используемых для изготовления внутренней изоляции или внешней оболочки кабеля. Попробуем определить структуру и основные свойства образцов продукции, имеющихся в ТМЭ.

Одножильный кабель H07V2-K

• Отношение к гармонизированному стандарту: H – кабель, изготовленный в соответствии с гармонизированным стандартом
• Номинальное напряжение: 07- 450/750 В
• Материалы изоляции и оболочки: V2- поливинилхлорид, стойкий к повышенным температурам (ПВХ)
• Структура кабеля: без обозначения: круглый кабель
• Материал проводника: тире, что означает медь
• Структура проводника: K – тонкая проволока для стационарной установки (класс 5)
• Количество проводников: 1
• Защитный провод: X – отсутствие зеленого/желтого защитного провода
• Сечение проводника: 10 мм2

Кабель силовой многожильный Х03ВВх3-Ф

• Отношение к унифицированному стандарту: Н – кабель, изготовленный в соответствии с унифицированным стандартом
• Номинальное напряжение: 03 – 300/300 В
• Материалы изоляции и оболочки: V- поливинилхлорид (ПВХ)
• Неметаллическое покрытие: V – поливинилхлорид (ПВХ)
• Структура кабеля: h3 – плоский кабель, неразборный
• Материал проводника: тире, что означает медь
• Структура проводника: F – тонкая проволока для кабелей (класс 5)
• Количество проводников: 12
• Защитный провод: G – желто-зеленый защитный провод
• Сечение проводника: 1,5 мм2

Многожильный силовой кабель H07RN-F

• Отношение к гармонизированному стандарту: H – кабель, изготовленный в соответствии с гармонизированным стандартом
• Номинальное напряжение 07 – 450/750 В
• Материалы изоляции и оболочки: R – стандартный этилен-полипропиленовый каучук
• Неметаллическое покрытие: N – полихлоропреновый каучук, не распространяющий горение
• Структура кабеля: без обозначения: круглый кабель
• Материал проводника: тире, что означает медь
• Структура проводника: F – тонкая проволока для кабелей (класс 5)
• Количество проводников: 12
• Защитный провод: G – желто-зеленый защитный провод
• Сечение проводника: 1,5 мм2

Многожильный силовой кабель H05RR-F

• Отношение к гармонизированному стандарту: H – кабель, изготовленный в соответствии с гармонизированным стандартом
• Номинальное напряжение 05 – 300/500 В
• Материалы изоляции и оболочки: R – стандартный этилен-полипропиленовый каучук
• Неметаллическое покрытие: R – стандартный этиленполипропиленовый каучук
• Структура кабеля: без обозначения: круглый кабель
• Материал проводника: тире, что означает медь
• Структура проводника: F – тонкая проволока для кабелей (класс 5)
• Количество проводников: 2
• Защитный провод: X – отсутствие зеленого/желтого защитного провода
• Сечение проводника: 0,75 мм2

Многожильный силовой кабель H05VVH6-F

• Отношение к гармонизированному стандарту: H – кабель, изготовленный в соответствии с гармонизированным стандартом
• Номинальное напряжение 05 – 300/500 В
• Материалы изоляции и оболочки: В – поливинилхлорид (ПВХ)
• Неметаллическое покрытие: V – поливинилхлорид (ПВХ)
• Структура кабеля: H6 – плоские кабели с 3 или более жилами
• Материал проводника: тире, что означает медь
• Структура проводника: F – тонкая проволока для кабелей (класс 5)
• Количество проводников: 12
• Защитный провод: G – желто-зеленый защитный провод
• Сечение проводника: 0,75 мм2

В таблице ниже представлены наиболее популярные кабели с обозначениями в соответствии с ранее использовавшимся польским стандартом и действующим гармонизированным стандартом

Обозначение в соответствии с польским стандартом:	Обозначение согласно согласованному стандарту:
ОМИ 300/300В	Х03ВВ-Ф
ОМИп 300/300В	Х03ВВх3-Ф
LGY 300/500 В	Х05В-К
LGY 450/750 В	Х07В-К
OWY 300/500В	Х05ВВ-Ф
OWYp 300/500 В	Х05ВВх3-Ф

Каталог кабелей, доступных в TME, включает в себя как общеупотребительные польские стандартные обозначения, так и европейские обозначения согласно гармонизированному стандарту PN-HD 361 S3. Товары, представленные в нашем каталоге, можно просматривать с использованием обоих типов обозначений.

Кабели Discover доступны в нашем каталоге

Поделитесь этой статьей

Продукция Eaton для вашего отдела технического обслуживания

20.06.2023

См. ассортимент автоматических выключателей и предохранителей Bussmann.

Направляющие цепи и специальные кабели

2023-06-19

Промышленная автоматизация с решениями от LAPP и Brevetti.

Преобразователи переменного тока в постоянный от Cincon

2023-06-12

Компоненты для монтажа на печатных платах и ​​бескорпусные источники питания.

Фотоэлектрические (PV) модули – принцип работы фотоэлектрических элементов

2023-06-09

Как работают фотоэлектрические панели?

Ассортимент удлинителей с вилками и розетками IEC 60309

2023-06-06

Высококачественные удлинители KEL

Компоненты SCHURTER для цепей питания и соединений

2023-05-31

Фильтры напряжения, соединители и кабели для устройств с питанием от сети.

Надежные и инновационные конденсаторы Panasonic

2023-05-29

Решения, включающие гибридные, полимерные и пленочные конденсаторы

Обзор ассортимента продукции Eaton Electric

2023-05-26

Ознакомьтесь с электронными компонентами Eaton.

Компоненты Honeywell для промышленного применения

2023-05-24

Концевые выключатели плюс датчики давления, углового положения и влажности

Инновационные решения от HARTING

2023-05-23

Промышленные соединители HDC

Корпуса ARCA от Fibox

2023-05-22

Преимущества шкафов из армированного поликарбоната

Модули питания на DIN-рейку от Mean Well

2023-05-17

Подбор решений для промышленности и систем автоматизации

Мы рекомендуем вам подписаться

В каждом бюллетене вы найдете важную и интересную информацию о новых продуктах, распространении и изменениях на сайте TME.
Здесь же можно отписаться от рассылки.

* обязательное поле

ПодписатьсяОтписаться

Я ознакомился и понял Политику информационных бюллетеней TME и настоящим даю согласие на отправку информационного информационного бюллетеня сервиса TME на мой адрес электронной почты. Информационный бюллетень TME Политика

*

1. Transfer Multisort Elektronik sp. о.о., ул. Ustronna 41, 93-350 Łódź настоящим информирует вас о том, что он будет контролером ваших личных данных.
2. Контроллер персональных данных назначил сотрудника по защите данных, с которым можно связаться по электронной почте: [email protected].
3. Ваши данные будут обрабатываться на основании пункта (а) статьи 6(1) Регламента Европейского парламента и Совета (ЕС) 2016/679.от 27 апреля 2016 г. о защите физических лиц в отношении обработки персональных данных и о свободном перемещении таких данных, а также об отмене Директивы 95/46/ЕС (далее: GDPR) для отправки в предоставлен адрес электронной почты, электронный информационный бюллетень TME.
4. Предоставление данных является добровольным, однако необходимо отправить информационный бюллетень.
5. Ваши персональные данные будут храниться до тех пор, пока вы не отзовете свое согласие на обработку ваших персональных данных. 6. Вы имеете право получить доступ к своим личным данным и запросить их исправление, удаление или ограничение их обработки;
7. Если ваши личные данные обрабатываются на основании вашего согласия, вы имеете право отозвать это согласие. Отзыв согласия не влияет на законность обработки, которая была выполнена до отзыва.
8. Вы также имеете право подать жалобу в надзорный орган по защите данных.

более меньше

Идет обработка данных

Задача успешно выполнена.

Произошла непредвиденная ошибка. Пожалуйста, попробуйте еще раз.

Требования к маркировке проводников и кабелей в статье 310 NEC 2020 г.

Статья 310, Проводники для общей проводки, была значительно реорганизована в соответствии с Национальным электротехническим кодексом (NEC) 2020 г. Раньше в статье была информация о силе тока и типах проводников от нуля до 35 000 вольт. Начиная с цикла , 2020 года все требования к проводникам от нуля до 2000 вольт включены в статью 310, а требования и таблицы допустимой нагрузки для проводников свыше 2000 вольт включены в новую статью 311.

Изменения в статье 310 содержат много информации. В этой статье мы рассмотрим требования к маркировке в разделе 310.8 и приведем несколько примеров маркировки кабелей и проводников. Кроме того, мы рассмотрим, как другие разделы и внешние стандарты влияют на необходимость маркировки этих устройств.

Основные требования к маркировке

Раздел 310.8 содержит основные требования к маркировке проводников и кабелей. В нем отмечается, что все проводники и кабели должны быть маркированы производителем с указанием пяти различных элементов. Вот что будут искать установщики и инспекторы:

• Максимальное номинальное напряжение.
• Буква или буквы, используемые для идентификации провода. Примером может быть THWN. Это действительно важно, потому что говорит нам, как мы можем это использовать и где мы можем это использовать.
• Название производителя, торговая марка или другая отличительная маркировка — какой-то способ идентифицировать организацию, изготовившую этот проводник.
• Размер AWG или площадь в круговых милах.
• Маркировка на кабельных сборках, где нейтральный проводник меньше, чем незаземленные проводники.

Инспекторы, UL и другие участники отрасли используют эту информацию, если у них есть вопрос об установленном проводе или кабеле или если во время установки возникает проблема. Мы должны иметь либо размер AWG, либо площадь в милах, поскольку нам нужно знать, насколько велик кабель, чтобы определить нашу пропускную способность. Если у нас есть кабельная сборка, в которой нейтральный провод меньше, чем незаземленные проводники, эта информация должна быть отмечена на кабеле. Вы увидите это довольно часто с кабелем служебного ввода. Он может иметь заземленный проводник, равный незаземленным проводникам, или может быть меньшего размера. Обе версии доступны на рынке.

Теперь я хотел указать вам еще на один ресурс. Мы смотрим на код , и, конечно, это то, что мы действительно обсуждаем сегодня, но есть и другие ресурсы. Одним из них является Руководство по маркировке проводов и кабелей UL. Если вы выполните простой поиск Руководства по маркировке проводов и кабелей UL, вы можете загрузить PDF-файл. Одна из приятных вещей в нем заключается в том, что он дает вам много информации, которой нет в NEC . В нем рассказывается о дополнительной маркировке и о том, что могут означать различные буквенные обозначения на кабелях и проводниках.

Рисунок 1. Пример из таблицы 310.4(A) из Национального электротехнического кодекса

Так, например, посмотрите на Таблицу 1 в документе, UL разделяет изоляцию из термореактивного и термопластичного материала, и это говорит нам, что в соответствующей статье NEC указан код категории, который UL использует для этого конкретного типа провода или кабеля, номинальная температура (как для сухих, так и для влажных мест), допустимые напряжения и т. д. (см. рис. 1). Там много полезной информации, и одна из вещей, которую вы заметите, когда посмотрите на печатную легенду проводника (поверхностная маркировка проводника), состоит в том, что там много аббревиатур, много инициализмов и много буквы. Все они имеют значение.

Методы скрутки

Если вы посмотрите на разные проводники, вы также увидите, что у нас разные методы скрутки. Двумя основными подразделениями являются одножильные или многожильные проводники. Но когда мы смотрим на многожильные проводники, они могут принимать самые разные формы (см. рис. 2).

Рисунок 2. Примеры скрутки проводников



Если просто сгруппировать отдельные жилы, то получается концентрическая скрутка . Он часто используется в инженерных сетях и имеет наибольшее пространство между отдельными жилами.

Если вы посмотрите, например, на 600-вольтовый медный строительный провод, большая его часть сжата. Что происходит, так это то, что производитель берет все эти нити, скручивает их вместе, а затем применяет некоторое сжатие с помощью матрицы во время процесса, чтобы уменьшить внешний диаметр на небольшую величину. Обычно он примерно на 3% меньше концентрического проводника.

При использовании дополнительных матриц получается компактный многожильный провод , который используется для алюминиевого строительного провода на 600 вольт. Их также можно использовать для медных или алюминиевых проводников среднего напряжения. Вы увидите, что между нитями очень мало воздуха, если он вообще есть. Эти промежутки называются междоузлиями и присутствуют между каждой из этих отдельных нитей. Таким образом, чем они меньше, тем меньше внешний диаметр проводника.

Важно понимать, что не имеет значения, какую из этих методик скручивания вы используете. Сила тока основана на размере AWG или круговом миле, поэтому при расчете емкости не имеет значения, является ли он цельным, компактным, сжатым или концентрическим.

Фото 1. Пример маркированного кабеля



Пример маркировки кабеля

Фото 1 представляет собой пример маркировки кабеля, которую мы рассмотрели в разделе 310. 8.

Кабель в неметаллической оболочке. На него распространяется UL 719, в котором есть все требования к списку продуктов для кабелей с неметаллической оболочкой, и вы увидите, что у нас есть много таких обязательных маркировок. В этом примере мы можем определить производителя по имени, но этот производитель также может быть идентифицирован по номеру E.

Каждому электрическому изделию, сертифицированному UL, присваивается так называемый номер E, состоящий из заглавной буквы E, за которой следует ряд цифр, идентифицирующих производителя и изделие. Они вполне приемлемы для использования на кабелях и проводниках. Вы можете увидеть некоторую другую информацию, например товарные знаки, но вы всегда будете видеть, что это за проводник или кабель. В данном случае NM означает кабель в неметаллической оболочке.

Буква “-B” (NM-B) добавляется для обозначения того, что изоляция проводников вокруг проводников внутри кабеля представляет собой изоляцию, рассчитанную на 90°C. Обозначение «-B» было добавлено примерно в 1980-х годах, и для этого была веская причина. До требования, чтобы изоляция была рассчитана на температуру 90°C, у нас был кабель с неметаллической оболочкой и изоляцией, рассчитанной на температуру 60°C, что было очень распространено в шестидесятых и семидесятых годах. К сожалению, когда эти кабели с неметаллической оболочкой устанавливались на чердаках, много раз они подводились к потолочным светильникам. В то время, когда они были установлены, на этом чердаке не было достаточно вентиляции, а в семидесятых годах у нас был большой энергетический кризис. Люди начали делать дополнительную изоляцию на своих чердаках, чтобы они закрывали светильники и кабели, и это сохраняло выделяющееся тепло.

Довольно часто люди перегораживали светильники. Светильник будет ограничен 60-ваттной лампочкой, и вместо этого люди будут вставлять 100-ваттную, чтобы получить больше света от светильника. Таким образом, у вас было дополнительное тепло от осветительного прибора (лампы или лампочки), а затем у вас было бы это тепло, удерживаемое изоляцией, которая была взорвана поверх осветительного прибора и кабеля.

Неудивительно, что все это тепло разрушало изоляцию на проводниках, и у нас было много проблем с этим. Ну, действительно трудно сказать людям, чтобы они не взрывали изоляцию. Поэтому вместо этого было внесено несколько изменений. Для светильников были внесены изменения, требующие 90°C, а также для обеспечения отделения в некоторых местах от изоляции или других частей конструкции здания. Для провода одним из основных или ключевых требований было то, что для кабеля с неметаллической оболочкой эти внутренние изолированные проводники должны были иметь изоляцию 90 ° C, чтобы они не выходили из строя со временем, даже если они были немного нагружены из-за пути. они использовались в быту.

Далее мы видим, что это проводник размера 14 AWG. Заметили, что «-2»? Это указывает на то, что у нас есть два изолированных проводника. Кроме того, у нас есть заземляющий провод оборудования, что означает W/G. Всего в кабеле NM три жилы: две жилы цепи (14–2) и жила заземления оборудования (W/G).

Сам кабель рассчитан на 600 вольт.

Далее идет знак UL, показывающий, что он соответствует требованиям стандарта продукции UL. UL проводит проверки для контроля производителей. Поскольку эта печать наносится производителем на заводе, UL направляет инспекторов, чтобы убедиться, что производители соблюдают требования стандарта на продукцию и выполняют требования производства для создания безопасной продукции. Вот как производитель сохраняет возможность ставить знак UL на свой продукт.

Производители также размещают на кабеле некоторую дополнительную информацию, например, когда он был изготовлен (23.03.21), возможно, в какое время он был изготовлен (14:17) и кто оператор (js). Есть много дополнительной информации, которую можно поместить в эту маркировку поверхности.

Требования к маркировке упаковки

Стандарт UL также содержит требования к маркировке упаковки. Так, например, в том пакете кабелей НМ-Б 14-2 будет указан тип кабеля, жилы, которые находятся внутри, и дополнительная информация.

На фото 2 вы можете видеть внизу, где написано UL внесен в список и номер детали. На другой стороне упаковки есть этикетка UL, поэтому там много информации, которая поможет потребителю и установщику понять, что они получают и где это можно использовать.

Фото 2. Пример маркировки упаковки



Маркировка проводников

Теперь маркировка кабелей подпадает под действие 310.8, и у нас также есть маркировка проводников. Каждый проводник, изготовленный в соответствии с таблицей 310.4(A), имеет требования к маркировке. Давайте посмотрим на фото 3 для примера.

Фото 3. Пример маркировки проводника



Итак, в этом случае, опять же, мы должны сказать, кто производитель (Cerrowire), какой размер проводника (3/0 AWG), а затем Маркировка UL. Для ясности: UL публикует стандарт на продукцию и может ее сертифицировать, но есть и другие организации, которые также могут сертифицировать эту продукцию. Например, Intertek, QPS и MET Labs — некоторые из других лабораторий. Лабораторий, аккредитованных для сертификации электротехнической продукции, довольно много. На фото 3 лаборатория UL сертифицировала этот продукт.

Далее следуют буквы типа (XHHW-2), и если вы посмотрите на Таблицу 310.4(A), вы увидите, что она включает XHHW-2. Раньше у нас была примечание под столом, в котором говорилось, что «-2» означает 90 ° C, влажное или сухое. Пару циклов назад мы решили пойти дальше и поставить «-2» в самой таблице, так что вы увидите и XHHW, и XHHW-2.

Обратите внимание на маркировку «600В/1000В». Буквально за последние несколько лет мы добавили возможность перечисления кабелей на 1000 вольт. Во многом причина этого изменения заключается в том, чтобы удовлетворить потребность в номинальном напряжении более 600 вольт в приложениях для возобновляемых источников энергии. Например, есть ветряные турбины мощностью 69 л.0 вольт. Существуют солнечные фотоэлектрические установки, работающие от 800 до 900 вольт. Итак, нам действительно нужна была эта 1000-вольтовая мощность для таких типов установок.

Некоторые из других дополнительных маркировок, которые вы можете увидеть, включают что-то вроде знака GR II, что означает, что он устойчив к маслам и газам. I или II скажут вам, 60°C или 75°C. В этом случае он масло- и газостойкий при температуре 75°C. CT означает, что вы можете использовать его в кабельном лотке.

SR означает, что он устойчив к солнечному свету. «-40C» означает, что он был подвергнут испытанию на изгиб при температуре -40°C. Теперь я хочу упомянуть одну вещь: производители обычно не рекомендуют устанавливать его при такой температуре. Для любых изолированных проводников производители рекомендуют выдержать кабель при температуре не ниже (обычно) -10°C в течение 24 часов, прежде чем протягивать его. -40°С.

Этот XL означает сшитый, который вы увидите на проводниках из термореактивного или сшитого полиэтилена.

Пример нескольких маркировок

Фото 4, вероятно, всем вам знакомо. Это проводник THHN/THWN-2/MTW. Вы, вероятно, лучше знакомы с THHN, чем с любой другой маркировкой, но я хотел объяснить, почему у нас может быть несколько маркировок на проводнике. Итак, зачем нам THHN, если у нас есть THWN-2? Часть этого может быть спецификацией, а часть может быть связана с тем, что, возможно, у вас есть разные области установки, где вы хотите поместить проводник, и буквы разных типов соответствуют разным требованиям. Например, MTW — это провод для станков, а THHN и THWN-2 — обозначения, данные строительному проводу, протянутому в кабелепровод. Таким образом, мы используем все эти различные обозначения, чтобы охватить различные установки, где мы можем удовлетворить все требования для всех этих типов букв.

Фото 4. Пример проводника с маркировкой THHN/THWN-2



Если вы продолжите смотреть на проводник, он покажет 500 KCMIL. Вы все еще можете встретить термин MCM, используемый в отрасли. MCM и KCMIL означают одно и то же. KCMIL уже несколько десятилетий является предпочтительным термином в проводной и кабельной промышленности, а также в кодах. Так что даже если вы видите MCM, это означает то же самое, что и KCMIL.

Опять же, у нас есть необязательные рейтинги (например, GRII). Термопластовые установки THHN в настоящее время не рассчитаны на 1000 вольт. Таким образом, вы увидите их только на 600 вольт. В последней части, где написано AWM, это означает материал для электропроводки, и вы не найдете его в 9-м разделе.0583 НЭК . Существуют десятки и десятки различных классификаций материалов для электропроводки приборов, сертифицированных в соответствии со стандартами UL, которые используются в электропроводке электроприборов.

Итак, проверка знаний: можно ли использовать THHN во влажных местах? Если проводник помечен только THHN, ответ отрицательный. Ранее мы рассмотрели маркировку проводника, и она имела несколько маркировок, но если проводник имеет просто маркировку THHN, в таблице 310.4(A) будет указано, что THHN разрешено использовать только в сухих или влажных местах. Таким образом, THHN сам по себе не разрешается использовать во влажных местах.

Это приводит нас к части II недавно реорганизованной статьи 310 в NEC 2020 года.
