Как определить сечение провода или жил кабеля: 7 способов

При монтаже электропроводки необходимо следить за тем, чтобы реальное сечение проводника соответствовало заложенному в проекте, так как этот параметр определяет сопротивление электрическому току, а при несоответствии возникнет перегрев и угроза возгорания. На практике встречаются такие ситуации, когда приобретенный провод вообще не маркирован или у электромонтажника возникают сомнения по поводу соответствия заявленных характеристик фактическим. В таком случае нужно знать, как определить сечение провода на месте проведения работ.

Почему возникает несоответствие?

Несмотря на то, что в условиях современной конкуренции производители всеми силами стремятся не упустить своих клиентов, некоторые из них берутся за надувательство. Для этого они экономят металл за счет уменьшения диаметра. Достаточно убрать всего лишь пару квадратных миллиметров, и на сотнях километров кабеля это  окупиться значительным снижением себестоимости.

А потом и покупателю цену снизят, и сами останутся довольными. Но вот потребитель, в конечном итоге, подводит себя под угрозу из-за того, что сопротивление проводника гораздо ниже заявленного. И в месте прокладки такого провода возникает вероятность возгорания.

Способы определения сечения провода пошагово

Существует несколько способов для измерения сечения по диаметру жилы. Если провод одножильный, то замеры будут производиться сразу на нем, а вот из бухты кабеля необходимо выпутать один проводник. После этого его очищают от изоляции, чтобы остался только металл.

Рис. 1. Удаление изоляции с провода

Чтобы вычислить площадь круга через величину радиуса, применяется расчет по формуле: S = π × R²­, где:

• π – константа равная 3,14;
• R – радиус окружности.

Но, в связи с тем, что с практической точки зрения гораздо проще вычислить диаметр, равный двум радиусам,  формула расчета примет такой вид: S = π × (D/2)².

Рис. 2. Диаметр провода

В зависимости от способов замеров диаметра выделяют несколько методов вычисления сечения провода и жил кабеля. Рассмотрим их.

По диаметру с помощью штангенциркуля или микрометра

Наиболее актуальным вариантом, чтобы измерить диаметр являются такие приборы, как штангенциркуль и микрометр. Данные устройства позволяют измерить диаметр максимально точно. Для этого вам понадобится провод и микрометр

Рис. 3: Провод и микрометр

Рассмотрите пример определения сечения для одножильного провода (рисунок 4).

Рис. 4. Измерение микрометром

Для этого фиксатор Б переводится в открытое положение. Ручка микрометра откручивается на такое расстояние, чтобы провод легко поместился в пространстве между щупами А. Затем при помощи ручки Г прибор закручивается до срабатывания трещотки. После этого фиксируются показания по всем трем шкалам в точке В.

В данном примере диаметр составляет 1,4 мм, следовательно, чтобы вычислить сечение, необходимо S =  3,14 × 1,4 × 1,4 / 4 = 1,53 мм².   Такую же процедуру определения сечения можно произвести, используя штангенциркуль.

Преимуществом такого метода является возможность измерить любой проводник круглого сечения, даже если он уже установлен и эксплуатируется для питания какого-либо электрического прибора. Основной недостаток метода – это высокая стоимость приспособлений, естественно, что приобретать их для пары замеров совершенно нецелесообразно.

По диаметру с помощью карандаша или ручки

Данный способ определения сечения основан на том факте, что по всей длине у провода одинаковый диаметр. Возьмите обычный карандаш, ручку или фломастер, на который намотайте провод по спирали.  Чтобы исключить толщину изоляции, ее необходимо срезать по всей длине. Кольца должны располагаться максимально плотно, чем больше пространство между кольцами, тем ниже точность.

Рис. 5: Определение сечения карандашом

Так как все провода имеют одинаковую толщину, то для определения диаметра медных проводов, измерьте длину всей намотки и разделите на количество витков. В данном примере D = 15 мм / 15 витков = 1 мм, соответственно, используя ту же формулу расчета, получим сечение S =  3,14 × 1 × 1 / 4 = 0,78 мм². Заметьте, чем больше витков вы сделаете, тем более точно определите сечение.

Стоит отметить, что преимущество такого метода в том, что для определения сечения можно использовать только подручные средства. Недостаток – низкая точность и возможность намотки только тонких проводников. В примере использовался относительно тонкий провод, но расстояние между витками уже просматривается. Из-за чего точность оставляет желать лучшего, разумеется, что алюминиевую проволоку таким способом согнуть не удастся.

По диаметру с помощью линейки

Сразу оговоримся, что для измерения линейкой можно брать только относительно толстый провод, чем меньше толщина, тем ниже точность. Диаметр жилки при этом может определяться ниткой или бумагой, второй вариант является наиболее предпочтительным, так как дает большую точность.

Рис. 6: Подготовка бумаги для замера

Оторвите небольшую полоску и загните ее с одной стороны. Предпочтительнее более тонкая бумага, поэтому не нужно складывать листок в несколько раз.

Рисунок 7: Обматывание бумагой провода

Затем бумагу прикладывают к проводу и заворачивают по окружности до соприкосновения полоски. В месте соприкосновения ее загибают второй раз и прикладывают к линейке для измерения.

Рисунок 8: измерение при помощи линейки

Через полученную длину окружности L находят диаметр жилки D = L / 2 π, а расчет сечения выполняется как показывалось ранее.  Данный метод определения сечения хорошо подходит для крупных алюминиевых жил. Но точность в этом методе наиболее низкая.

По диаметру с помощью готовых таблиц

Этот метод подходит для проводов стандартного сечения. К примеру, вы уже определили диаметр по одному из вышеприведенных методов. После чего вы используете таблицу для определения сечения.

Таблица 1: определение сечения через диаметр провода

Диаметр проводника Сечение проводника 0,8 мм 0,5 мм2 0,98 мм 0,75 мм2 1,13 мм 1 мм2 1,38 мм 1,5 мм2 1,6 мм 2,0 мм2 1,78 мм 2,5 мм2 2,26 мм 4,0 мм2 2,76 мм 6,0 мм2 3,57 мм 10,0 мм2 4,51 мм 16,0 мм2 5,64 мм 25,0 мм2

К примеру, если у вас диаметр получился 1,8 мм, то это значит, что сечение по таблице будет равно 2,5 мм

2.

По мощности или току

Если известна проводящая способность жилы, то с ее помощью можно определить сечение. Для этого понадобится один из параметров токопроводящей жилы – ток или мощность. Тоже можно сделать, если вы сможете рассчитать нагрузку. После чего из нижеприведенных таблиц необходимо выбрать соответствующий вариант. Но при этом необходимо учитывать алюминиевыми или медными жилами выполнен провод.

Таблица 2: для выбора сечения медного провода, в зависимости от силы потребляемого тока

Максимальный расчетный ток, А	1,0	2,0	3,0	4,0	5,0	6,0	10,0	16,0	20,0	25,0	32,0	40,0	50,0	63,0
Стандартное сечение медного провода, мм 2	0,35	0,35	0,50	0,75	1,0	1,2	2,0	2,5	3,0	4,0	5,0	6,0	8,0	10,0
Диаметр провода, мм	0,67	0,67	0,80	0,98	1,1	1,2	1,6	1,8	2,0	2,3	2,5	2,7	3,2	3,6

Таблица 3: для выбора сечения медного провода, в зависимости от потребляемой мощности

Мощность электроприбора, ватт (Вт)	100	300	500	700	900	1000	1200	1500	1800	2000	2500	3000	3500	4000
Стандартное сечение жилы медного провода, мм2	0,35	0,35	0,35	0,5	0,75	0,75	1,0	1,2	1,5	1,5	2,0	2,5	2,5	3,0

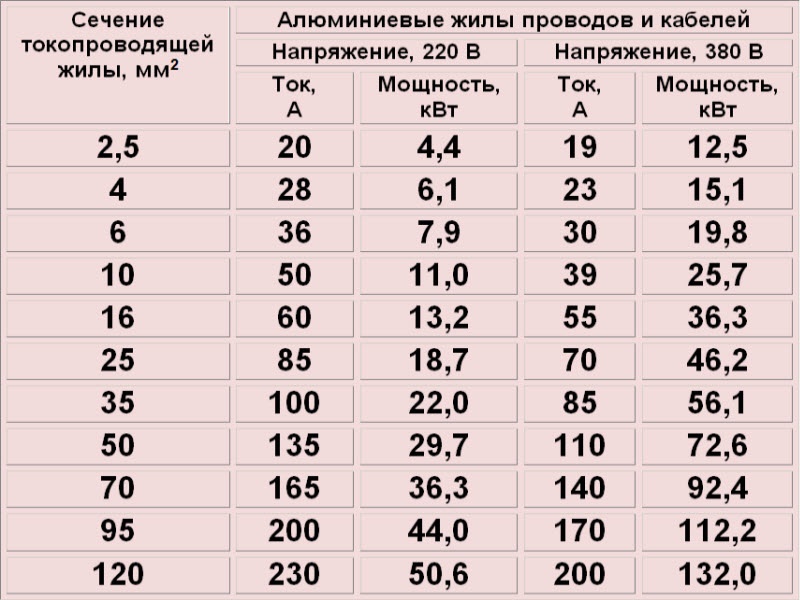

Таблица 4: для определения сечения жил из алюминиевого провода

Диаметр провода, мм	1,6	1,8	2,0	2,3	2,5	2,7	3,2	3,6	4,5	5,6	6,2
Сечение провода, мм2	2,0	2,5	3,0	4,0	5,0	6,0	8,0	10,0	16,0	25,0	35,0
Максимальный ток при длительной нагрузке, А	14	16	18	21	24	26	32	38	55	65	75
Максимальная мощность нагрузки, киловатт (кВт)	3,0	3,5	4,0	4,6	5,3	5,7	6,8	8,4	12,1	14,3	16,5

К примеру, если  при монтаже электропроводки из алюминия вам известно, что максимальный ток, который провод может пропускать при длительной нагрузке, составляет 21 А, то чтобы выбрать сечение необходимо посмотреть строку выше –  4 мм

2.

Расчет сечения многожильного провода

Если используется многожильный провод, в котором все проводники одинаковые, общее сечение определяется путем  сложения площади всех. К примеру, измеряют размер для одной жилы любым из вышеприведенных методов. После чего фактическое сечение определяется по формуле S_o = n ×  S_i, где

• S_o – это общее сечение всего проводника;
• n – число проводников одинакового диаметра;
• S_i – сечение одного провода.

Расчет сечения кабеля с помощью онлайн калькуляторов

Длина линии (м) / Материал кабеля:			МедьАлюминий
Мощность нагрузки (Вт) или ток (А):
Напряжение сети (В):		Мощность	1 фаза
Коэффициент мощности (cosφ):		Ток	3 фазы
Допустимые потери напряжения (%):
Температура кабеля (°C):
Способ прокладки кабеля:	Открытая проводкаДва одножильных в трубеТри одножильных в трубеЧетыре одножильных в трубеОдин двухжильный в трубеОдин трёхжильный в трубеГр. прокладка в коробах, 1-4 кабеляГр. прокладка в коробах, 5-6 кабелейГр. прокладка в коробах, 7-9 кабелейГр. прокладка в коробах, 10-11 кабелейГр. прокладка в коробах, 12-14 кабелейГр. прокладка в коробах, 15-18 кабелей
Сечение кабеля не менее (мм²)
Плотность тока (А/мм²)
Сопротивление провода (ом)
Напряжение на нагрузке (В)
Потери напряжения (В / %)

Советы от электрика

Если вы подбираете провод или кабель ВВГНГ для того, чтобы запитать электрическую сеть, обратите внимание на следующие моменты:

• Посмотрите на цвет медного и алюминиевого провода, так как изготовитель мог сэкономить и использовать сплав, что значительно увеличивает электрическое сопротивление и не позволяет использовать допустимые нагрузки по сечению.
• Насколько бы тонкой изоляцией не обладал гибкий кабель, для расчета сечения вам все равно необходимо измерять только жилу. Так как лишние миллиметры позволят использовать провод меньшим сечением для запитки чрезмерной нагрузки, а это чревато повреждениями.
• Если на каком-то этапе вы засомневались в достаточности сечения или поняли, что применять приборы меньшей мощности не получится, лучше смонтировать проводку более толстым проводом.

Как определить соответствие параметров?

Как правило, избежать подобных казусов во время покупки позволяет предельная внимательность с вашей стороны:

• На нормальном проводе обязательно присутствует его маркировка, которая предоставляет покупателю всю информацию о модели, особенностях эксплуатации, параметрах. В случае столкновения с сомнительной продукцией, можно обнаружить, что данные об изделии представлены не в полном объеме или вовсе отсутствуют.
• Если проводник действительно хорош, на него обязательно должны предоставить сертификаты качества. Техническая документация свидетельствует о том, что такой он не только изготовлен в соответствии с  НД, но и прошел соответствующие испытания.
• Хороший провод не может стоить копейки – так как цена материалов достаточно высока, дешевизна должна заставить задуматься о том, не кроется ли в этом какой-то подвох. При желании вы можете прийти в магазин с микрометром или штангенциркулем и выполнить проверку, чтобы развеять сомнения.

Видео версия

Сечение провода (кабеля) по диаметру: формула, таблица

По идее, диаметр проводников должен соответствовать заявленным параметрам. Например, если указано на маркировке, что кабель 3 x 2,5, значит сечение проводников должно быть именно 2,5 мм². На деле получается, что отличаться реальный размер может на 20-30%, а иногда и больше. Чем это грозит? Перегревом или оплавлением изоляции со всеми вытекающими последствиями. Потому, перед покупкой, желательно узнать размер провода, чтобы определить его поперечное сечение. Как именно считать сечение провода по диаметру и будем выяснять дальше.

Содержание статьи

• 1 Как и чем измерить диаметр провода (проволоки)
• 2 Ищем сечение провода по диаметру: формула
• 3 Таблица соответствия диаметров проводов и их площадь сечения
  • 3.1 Как работать с таблицей
• 4 Как определить сечение многожильного провода

Как и чем измерить диаметр провода (проволоки)

Для измерения диаметра провода подойдет штангенциркуль или микрометр любого типа (механический или электронный). С электронными работать проще, но они есть не у всех. Измерять надо саму жилу без изоляции, потому предварительно ее отодвиньте или снимите небольшой кусок. Это можно делать, если продавец разрешит. Если нет — купите небольшой кусок для тестирования и проводите измерения на нем. На очищенном от изоляции проводнике замеряете диаметр, после чего можно определить реальное сечение провода по найденным размерам.

Измерения диаметра провода микрометром более точные, чем механическим штангенциркулем

Какой измерительный прибор в данном случае лучше? Если говорить о механических моделях, то микрометр. У него точность измерений выше. Если говорить об электронных вариантов, то для наших целей они оба дают вполне достоверные результаты.

Если нет ни штангенциркуля, ни микрометра, захватите с собой отвертку и линейку. Придется зачищать довольно приличный кусок проводника, так что без покупки тестового образца на этот раз вряд ли обойдетесь. Итак, снимаете изоляцию с куска провода 5-10 см. Наматываете проволоку на цилиндрическую часть отвертки. Витки укладываете вплотную один к другому, без зазора. Все витки должны быть полными, то есть «хвосты» провода должны торчать в одном направлении — вверх или вниз, например.

Определение диаметра провода при помощи линейки

Количество витков не важно — около 10. Можно больше или меньше, просто на 10 делить проще. Витки считаете,  затем прикладываете полученную намотку к линейке, совместив начало первого витка с нулевой отметкой (как на фото). Измеряете длину участка, занятого проводом, потом его делите на количество витков. Получаете диаметр провода. Вот так все просто.

Например, посчитаем каков размер проволоки, изображенной на фото выше. Количество витков в данном случае — 11, занимают они 7,5 мм. Делим 7,5 на 11, получаем 0,68 мм. Это и будет диаметр данного провода. Далее можно искать сечение этого проводника.



Ищем сечение провода по диаметру: формула

Провода в кабеле имеют в поперечном сечении форму круга. Потому при расчетах пользуемся формулой площади круга. Ее можно найти используя радиус (половину измеренного диаметра) или диаметр (смотрите формулу).

Определяем сечение провода по диаметру: формула

Например, посчитаем площадь поперечного сечения проводника (проволоки) по размеру, рассчитанному ранее: 0,68 мм. Давайте сначала используем формулу с радиусом. Сначала находим радиус: делим диаметр на два. 0,68 мм / 2 = 0,34 мм. Далее эту цифру подставляем в формулу

S = π * R² = 3,14 * 0,34² = 0,36 мм²

Считать надо так: сначала возводим в квадрат 0,34, потом умножаем полученное значение на 3,14. Получили сечение данного провода 0,36 квадратных миллиметров. Это очень тонкий провод, который в силовых сетях не используется.

Давайте посчитаем сечение кабеля по диаметру, используя вторую часть формулы. Должно получиться точно такое же значение. Разница может быть в тысячные доли из-за разного округления.

S = π/4 * D² = 3. 14/4 * 0,68² = 0,785 * 0,4624 = 0,36 мм²

В данном случае делим число 3,14 на четыре, потом возводим диаметр в квадрат,  две полученные цифры перемножаем. Получаем аналогичное значение, как и должно быть. Теперь вы знаете, как узнать сечение кабеля по диаметру. Какая из этих формул вам удобнее, ту и используйте. Разницы нет.

Таблица соответствия диаметров проводов и их площадь сечения

Проводить расчеты в магазине или на рынке не всегда хочется или есть возможность. Чтобы не тратить время на расчеты или не ошибиться, можно воспользоваться таблицей соответствия диаметров и сечений проводов, в которой есть наиболее распространенные (нормативные) размеры. Ее можно переписать, распечатать и захватить с собой.

Диаметр проводника	Сечение проводника
0,8 мм	0,5 мм2
0,98 мм	0,75 мм2
1,13 мм	1 мм2
1,38 мм	1,5 мм2
1,6 мм	2,0 мм2
1,78 мм	2,5 мм2
2,26 мм	4,0 мм2
2,76 мм	6,0 мм2
3,57 мм	10,0 мм2
4,51 мм	16,0 мм2
5,64 мм	25,0 мм2

Как работать с этой таблицей? Как правило, на кабелях есть маркировка или бирка, на которой указаны его параметры. Там указывается маркировка кабеля, количество жил и их сечение. Например, ВВНГ 2х4. Нас интересуют параметры жилы а это цифры, которые стоят после знака «х». В данном случае заявлено, что есть два проводника, имеющих поперечное сечение 4 мм². Вот и будем проверять, соответствует ли эта информация действительности.

Как работать с таблицей

Чтобы проверить, проводите измерение диаметра любым из описанных методов, после сверяетесь с таблицей. В ней указано, что при таком сечении в четыре квадратных миллиметра, размер провода должен быть 2,26 мм. Если измерения у вас такие же или очень близкие (погрешность измерений существует, так как приборы неидеальные), все нормально, можно данный кабель покупать.

Заявленные размеры далеко не всегда соответствуют реальным

Но намного чаще фактический диаметр проводников значительно меньше заявленного. Тогда у вас два пути: искать провод другого производителя или взять большего сечения. За него, конечно, придется переплатить, но первый вариант потребует достаточно большого промежутка времени, да и не факт, что вам удастся найти соответствующий ГОСТу кабель.

Второй вариант потребует больше денег, так как цена существенно зависит от заявленного сечения. Хотя, не факт — хороший кабель, сделанный по всем нормам, может стоит еще дороже. Это и понятно — расходы меди, а, часто, и на изоляцию, при соблюдении технологии и стандартов — значительно больше. Потому производители и хитрят, уменьшая диаметр проводов — чтобы снизить цену. Но такая экономия может обернуться бедой. Так что обязательно проводите измерения перед покупкой. Даже и проверенных поставщиков.

И еще: осмотрите и пощупайте изоляцию. Она должна быть толстой, сплошной, иметь одинаковую толщину. Если кроме изменения диаметра еще и с изоляцией проблемы — ищите кабель другого производителя. Вообще, желательно найти продукцию, отвечающую требованиям ГОСТа, а не сделанную по ТУ. В этом случае есть надежда на то, что кабель или провод буде служить долго и без проблем. Сегодня это сделать непросто, но если вы разводите проводку в доме или подключаете электричество от столба, качество очень важно. Потому, стоит, наверное, поискать.

Как определить сечение многожильного провода

Иногда проводники используются многожильные — состоящие из множества одинаковых тонких проволочек. Как посчитать сечение провода по диаметру в этом случае? Да точно также. Проводите измерения/вычисления для одной проволоки, считаете их количество в пучке, потом умножаете на это число. Вот вы и узнаете площадь поперечного сечения многожильного провода.

Сечение многожильного провода считается аналогично



Типы, размеры и установка электрических кабелей

Электрический кабель предназначен для передачи электрической энергии из одной точки в другую. В зависимости от их конечного применения кабели могут иметь различную конфигурацию, всегда основанную на национальных и международных нормах.

Электрические кабели напряжения

Índice de contenidos

• Электрические кабели напряжения
• Типы электрических кабелей по их использованию
  • Кабели низкого напряжения
    • Кабели для электрических панелей
    • Power Cables
    • Бронированные кабели
    • Резиновые кабели
    • Кабели без галогенов
    • .
  • Кабели среднего напряжения
    • RHZ1
    • HEPRZ1
    • MV-90
    • RHVhMVh
9011 Компонентный электрический кабель0012
• Типы электрических проводников
• Типы изоляции электрических кабелей
  • 1. Термопластическая изоляция
  • 2. Термореактивная изоляция
• Типы металлических защит электрических кабелей
• Номенклатура электрических кабелей по стандартам 90 к типу изоляции
• Обозначение экрана, внутренней облицовки, седла арматуры
• Обозначение различных видов брони
• Обозначение внешней оболочки
• Обозначение проводника
• Tensión Nominal
• Объяснение количества проводников
• Правила кабельного дизайна
• Дополнительные данные

Критерии

9001

111111111111 годы. цвета в электрических кабелях и их значение

• Связанный пост

Электрический кабель измеряется в вольтах и, в зависимости от этого, они подразделяются на ту или иную группу:

• Кабели низкого напряжения (до 750 В): для различных применений, с термопластичным и термореактивным покрытием. Они спроектированы и построены в соответствии с согласованными стандартами.
• Кабели низкого напряжения (до 1000 В): (также называемые (0,6/1 кВ) Кабели этой секции используются для промышленных энергетических установок в различных областях (общепромышленность, общественные установки, инфраструктура и т. д.) , Они разработаны в соответствии с международными стандартами (UNE, IEC, BS, UL).
• Кабели среднего напряжения: от 1 кВ до 36 кВ. Они используются для распределения электроэнергии от электрических подстанций к трансформаторным станциям.
• Кабели высокого напряжения: от 36 кВ. Они используются для транспортировки электроэнергии от электростанций к электрическим подстанциям.

Типы электрических кабелей по их применению

Кабели низковольтные

Кабели для электрощитов

Гибкие кабели для электромонтажа электрошкафов . Эти электрические кабели особенно подходят для бытового использования, для прокладки в общественных местах и ​​для внутренней проводки электрических шкафов, распределительных коробок и небольших электроприборов.

Кабели силовые

Кабели силовые для промышленных объектов и общественных мест . Обычно силовые кабели используются для передачи электроэнергии во всех типах низковольтных соединений, для промышленного использования и для частотно-регулируемого привода (ЧРП).

Бронированные тросы

Кабели с алюминиевой или стальной арматурой для установок с риском механического воздействия . Также часто бронированные кабели встречаются в местах присутствия грызунов, а также при прокладке в помещениях с риском возгорания и взрыва (ATEX).

Резиновые тросы

Использование очень гибких резиновых тросов очень разнообразно. Мы можем найти резиновые кабели в стационарных промышленных установках, а также в мобильной службе . Сварочные кабели должны иметь резиновую оболочку, позволяющую передавать большие токи между сварочным генератором и электродом.

Безгалогенные кабели

Безгалогенные кабели повышенной безопасности (LSZH) с низким выделением дыма и коррозионных газов в случае пожара подходят для использования в электропроводке электрических щитов и общественных мест , установок всех видов в общественных местах мест, индивидуальных отводов, аварийных цепей, распределительных сетей общего пользования, а также для мобильной связи.

Огнестойкие кабели

Эти кабели специально разработаны для передачи электроэнергии в экстремальных условиях , возникающие при длительном пожаре, гарантирующие питание аварийного оборудования, такого как сигнализация, дымососы, акустические оповещатели, водяные насосы и т. д. Их применение рекомендуется в аварийных цепях в местах массового скопления людей.

Кабели управления

Кабели управления для стационарных или мобильных установок должны быть чрезвычайно гибкими, так как они в основном предназначены для небольших бытовых приборов, для соединения частей машин, используемых в производстве, для систем сигнализации и управления, для соединения двигатели или преобразователи частоты для передачи сигнала, когда напряжение, вызванное внешним электромагнитным полем, может повлиять на передаваемый сигнал, или для подключения к источнику питания, чтобы избежать создания электромагнитных полей.

Инструментальные кабели

Это гибкие экранированные кабели для передачи сигналов между оборудованием в промышленных установках . Особенно подходит для оптимальной передачи данных в средах с высоким уровнем электромагнитных помех.

Солнечные кабели

Эти кабели особенно подходят для соединения фотогальванических панелей и от панелей к инвертору постоянного тока в переменный. Благодаря конструкции их материалов и их покрытию, которое особенно устойчиво к солнечному излучению и экстремальным температурам, их можно устанавливать на открытом воздухе с полными гарантиями.

Специальные кабели

Существует широкий ассортимент электрических кабелей для специальных установок , таких как: временные световые гирлянды на выставках; соединения для мостовых кранов, талей и подъемников; применения в погружных насосах и зонах с питьевой водой, таких как аквариумы, системы очистки, фонтаны с питьевой водой или в плавательных бассейнах для систем освещения, очистки и очистки.

Алюминиевые кабели

Алюминиевые кабели для передачи энергии подходят для стационарная установка в помещении, на открытом воздухе и/или под землей.

Кабели среднего напряжения

RHZ1

Кабели среднего напряжения типа RHZ1 с изоляцией из сшитого полиэтилена, не содержащие галогенов, не распространяющие пламя и/или огонь. Это кабели, идеально приспособленные для транспортировки и распределения энергии в сетях среднего напряжения.

HEPRZ1

Кабель среднего напряжения с изоляцией HEPR, не содержащий галогенов, не распространяющий горение и/или горение Идеален для транспортировки и распределения энергии в сетях среднего напряжения.

MV-90

Кабель среднего напряжения с изоляцией из сшитого полиэтилена, соответствующий американскому стандарту. Для транспортировки и распределения энергии в сетях среднего напряжения.

РХВхМВх

Медно-алюминиевый кабель среднего напряжения специального назначения. Особенно рекомендуется для установок, где существует риск присутствия масел и химических веществ типа углеводородов или их производных.

Компоненты электрического кабеля

Электрический кабель состоит из:

• Электрический проводник: , который направляет поток электричества
• Изоляция: покрывает и удерживает электрический ток в проводнике.
• Вспомогательные элементы: защищающие кабель и гарантирующие его долговечность.
• Внешняя оболочка: покрывает все упомянутые материалы, защищая их снаружи.

Типы электрических проводников

• Неизолированный проводник : одинарная проволока в твердом состоянии, негибкая и без покрытия.
• Алюминиевые электрические проводники: в некоторых случаях применяют и алюминиевые проводники, несмотря на то, что этот металл на 60% хуже проводит проводник, чем медь.
• Медные электрические проводники: наиболее часто используемый материал.
• Гибкая медная жила: представляет собой набор тонких проволок, покрытых изоляционным материалом. Они гибкие и податливые.
• Одножильный кабель: кабель с одним проводником.
• Многожильный кабель: кабель с несколькими жилами.

Типы изоляции электрических кабелей

Изоляция заключается в нанесении изолирующего покрытия на проводник для предотвращения утечки тока. Их делят на две большие группы: термопластичные и термореактивные.

1. Термопластичная изоляция

Наиболее распространены в производстве электрических кабелей:

• ПВХ: Поливинилхлорид
• Z1: Полиолефины
• PE : Линейный полиэтилен
• Полиуретан: Полиуретан

2. Термореактивная изоляция

Наиболее распространенные:

• ЭПР: Этилен-пропилен
• XLPE : Сшитый полиэтилен
• EVA : Этилвинилацетат
• SI : Силикон
• PCP: Неопрен
• SBR : Натуральный каучук

Виды металлической защиты электрических кабелей

В некоторых случаях кабели могут иметь металлические экраны.

• Экраны: это электрические металлические защитные устройства, применяемые для изоляции сигналов, проходящих внутри кабеля, от возможных внешних помех.
• Броня : это механическая защита, защищающая кабель от возможных внешних воздействий: животных, ударов и т. д.

Номенклатура электрических кабелей по стандартам

Каждый кабель имеет стандартное обозначение. Это обозначение состоит из набора букв и цифр, каждая из которых имеет определенное значение. Это обозначение относится к ряду характеристик продукта (материалы, номинальные напряжения и т. д.), которые облегчают выбор наиболее подходящего кабеля для ваших нужд, избегая возможных ошибок при подаче одного кабеля другим.

Если на кабеле эти данные четко не указаны, это может быть дефектный кабель, который не соответствует правилам техники безопасности или не гарантирует срок службы кабеля и его правильную работу.

Обозначение по типу изоляции

номенклатура	Тип кабеля
Р	Сшитый полиэтилен (XLPE)
Х	Сшитый полиэтилен (XLPE)
Z1	Безгалогеновый термопластичный полиолефин
З	Безгалогеновый термореактивный эластомер
В	Поливинилхлорид (ПВХ)
С	Безгалогенный термореактивный силиконовый компаунд
Д	Этилен-пропиленовый эластомер (EPR)

Обозначение экрана, внутренняя обшивка, седло арматуры

номенклатура	Тип кабеля
С3	Экран из медной проволоки, спирально расположенный
С4	Медный экран в виде оплетки, на изолированных жилах в сборе.
В	Поливинилхлорид (ПВХ)
Z1	Безгалогеновый термопластичный полиолефин

При отсутствии экрана, внутренней обшивки и арматурного седла буква не используется.

Обозначение различных видов брони

номенклатура	Тип кабеля
Ф	Стальная лента, расположенная по спирали.
ФА	Алюминиевая лента, расположенная по спирали
FA3	Алюминиевая полоса с продольным гофром
М	Коронка из стальной проволоки
МА	Коронка из алюминиевой проволоки

Обозначение наружной оболочки

номенклатура	Тип кабеля
В	Поливинилхлорид (ПВХ)
Z1	Безгалогеновый термопластичный полиолефин
З	Безгалогеновый термореактивный эластомер
Н	Вулканизированный хлорированный полимер

Обозначение проводника

номенклатура	Тип кабеля
К	Гибкая медь (класс 5) для стационарных установок
Ф	Гибкая медь (класс 5) для мобильных услуг
Д	Гибкий кабель для сварочных аппаратов. Когда на ней нет букв, жила изготавливается из твердой меди 1 или 2 класса.
АЛ	AL Если проводник изготовлен из алюминия, указывается (AL).

Напряжение номинальное

Номинальное	напряжение
0,6/1 кВ	Номинальное напряжение 1000 В

Расшифровка количества проводников

номенклатура	Тип кабеля
НГС	Количество и сечение проводов, мм2, с желто-зеленой жилой
нксС	Количество и сечение проводников, мм2, без проводника Желтый/Зеленый

Правила проектирования кабелей

Правила проектирования кабелей также указаны в маркировке каждого кабеля:

• ООН 21123
• МЭК 60502
• ООН 21150

Дополнительные данные

номенклатура	Тип кабеля
СЕ	CE Маркировка CE является обязательной для продажи продукта в Европейском сообществе. Эта маркировка может быть на товаре или на упаковке.
Дата изготовления	Дата изготовления (ГГММДД). Дата изготовления обычно указывается для целей отслеживания. Прослеживаемость позволяет узнать, кто, когда и где выполнял каждую стадию процесса и с какими материалами.

Вы можете ознакомиться с концепциями в этом видеоролике, который мы подготовили:

Критерии размеров электрических проводников

Существует два критерия размеров медных проводников: определяются указанием количества проводов и диаметра каждого провода.

В европейском размере (мм2) проводники определяются по максимальному сопротивлению проводника (Ом/км). Твердые или гибкие проводники определяются путем указания минимального количества проводов или максимального диаметра проводов, которые его образуют. Кроме того, фактические геометрические сечения несколько меньше тех, которые указаны как номинальные.

Размеры электрических кабелей

СЕЧЕНИЕ в мм2	(AWG)	ПОТРЕБЛЕНИЕ ТОКА	Б/У
25 мм2	4	Очень высокая	Центральное кондиционирование воздуха и промышленное оборудование..
16 мм2	6	Верхний воздух	Кондиционеры, электроплиты и электрические соединения.
10 мм2	8	Средний высокий	Холодильники и сушилки.
6 мм2	10	Средний	Микроволновая печь и блендеры
4 мм2	12	Средний	Освещение
2,5 мм2	14	Ниже	Лампы
1,5 мм2	16	Очень низкий	Термостаты, звонки или системы безопасности.

Типы цветов электрических кабелей и их значение

Цвета электрических кабелей регулируются стандартом Международной электротехнической комиссии IEC 60446 . Для идентификации жил допускаются следующие цвета: черный, коричневый, красный, оранжевый, желтый, зеленый, синий, фиолетовый, серый, белый, розовый и бирюзовый.

• Нейтральный проводник : синий. Рекомендуется не использовать больше синих проводников во избежание путаницы.
• Фазный провод : черный, серый или коричневый.
• Защитный или заземляющий проводник : два цвета, желтый и зеленый. Использование желтых или зеленых одноцветных кабелей допускается только в местах, где из соображений безопасности нет возможности спутать их с системой заземления.

404: Страница не найдена

Сеть

Страница, которую вы пытались открыть по этому адресу, похоже, не существует. Обычно это результат плохой или устаревшей ссылки. Мы приносим свои извинения за доставленные неудобства.

Что я могу сделать сейчас?

Если вы впервые посещаете TechTarget, добро пожаловать! Извините за обстоятельства, при которых мы встречаемся. Вот куда вы можете пойти отсюда:

Поиск

• Узнайте последние новости.
• Наша домашняя страница содержит самую свежую информацию о работе в сети.
• Наша страница «О нас» содержит дополнительную информацию о сайте, на котором вы находитесь, Networking.
• Если вам нужно, свяжитесь с нами, мы будем рады услышать от вас.

Поиск по категории

Унифицированные коммуникации

• Сравнение бесплатных и платных планов Microsoft Teams

  Несмотря на то, что Teams поставляется с некоторыми лицензиями Microsoft 365, он предлагает бесплатный план. Узнайте разницу между Teams Free и…

• Платформы для совместной работы играют ключевую роль в безопасности гибридной работы

  По мере роста гибридной работы и виртуального сотрудничества устаревших инструментов безопасности становится недостаточно. Узнайте, почему организации должны обновлять. ..

• Как подойти к интеграции Webex-Teams и заставить ее работать

  Cisco и Microsoft наконец устраняют барьеры взаимодействия между приложениями Webex и Teams. Компании смогут …

Мобильные вычисления

• Как малому бизнесу выбрать подходящие мобильные устройства

  Малому и среднему бизнесу, испытывающему нехватку денежных средств, развертывание мобильных устройств может показаться излишним. Тем не менее, мобильные устройства являются ценным инструментом для повышения …

• Вопросы и ответы Jamf: как упрощенная регистрация BYOD помогает ИТ-специалистам и пользователям

  Руководители Jamf на JNUC 2022 делятся своим видением будущего с упрощенной регистрацией BYOD и ролью iPhone в …

• Jamf приобретет ZecOps для повышения безопасности iOS

  Jamf заплатит нераскрытую сумму за ZecOps, который регистрирует активность на устройствах iOS для выявления потенциальных атак. Компании ожидают …

Центр обработки данных

• Ключевые различия между стандартами BICSI и TIA/EIA Стандарты

  для центров обработки данных помогают организациям проектировать объекты с учетом эффективности и безопасности. Организации могут использовать BICSI и TIA …

• Лучшее программное обеспечение для управления инфраструктурой ЦОД в 2023 году Инструменты

  DCIM могут улучшить управление и эксплуатацию центра обработки данных. Узнайте, как шесть известных продуктов могут помочь организациям контролировать …

• Используйте стандарты центров обработки данных NFPA, чтобы избежать рисков возгорания

  Пожар в центре обработки данных может повредить оборудование, привести к потере данных и причинить вред персоналу. Посмотрите на противопожарную защиту NFPA …

ИТ-канал

• Украинские разработчики программного обеспечения справляются с отключением электроэнергии

  Поставщики ИТ-услуг используют сочетание дизельных генераторов, портативных электростанций, Starlink и творческого планирования работы, чтобы добиться .
