классификация и название, назначение, видео и фото

Различные гипсокартонные конструкции создаются при помощи каркаса из металлических профилей. Они выпускаются различными по форме, размерам, назначению. Для определения нужного вида профиля следует разобраться с его предназначением, размерами. Виды изделия для гипсокартона предназначены для их конкретного применения, поэтому следует ознакомиться с каждым типом в отдельности.



Виды профилей, применяемых для создания каркаса под гипсокартон

Монтаж каркасной основы из метал-профилей по своей конструкции несложный. Он состоит из вертикалей и горизонталей составляющих металлические элементы, которые называются направляющими, потолочными, перегородочными профилями. Для правильного выбора нужного профиля, следует ознакомиться с его маркировкой и размерами.

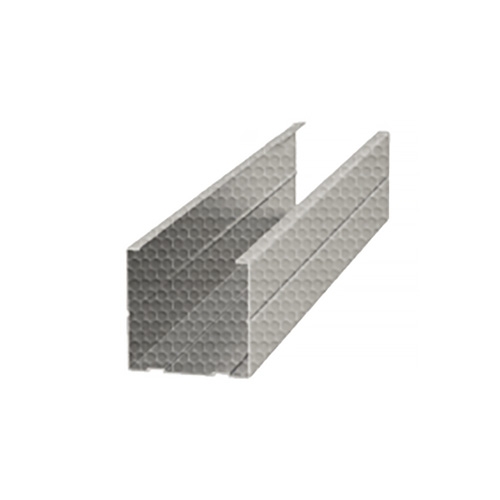

Профиль стоечный для каркаса ГКЛ

Какие существуют профили для гипсокартона:

Название профиля без сокращений	Сокращенное название на Российском рынке	Сокращенное Европейское название
Стоечный	ПС	CW
Направляющий	ПН	UW
Потолочный	ПП	CD
Потолочный направляющий	ПНП	UD

Какие основные профили для гипсокартона бывают?

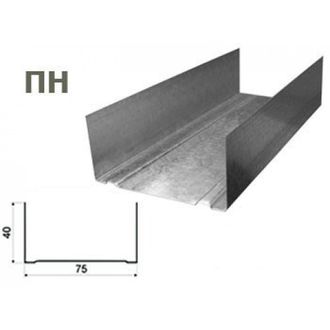

Назначение и характеристики направляющего профиля (ПН)

Профиль направляющий, сокращенно ПН он же UW.  Толщиной 0.55-0.8 мм.  Это защищает изделие от окисления металла, а также от поражения его ржавчиной. По внешнему виду ПН произведен в виде планки буквой «П», которая применяется в сооружении металлического скелета для фальш-стен. Применяется для быстрого возведения перегородок различной толщины. Направляющие служат основой в монтаже каркаса, создают прочность конструкции. Профиль имеет разную ширину, что позволяет возводить высокие перегородки и прятать в стене коммуникации.

Направляющий профиль, применим для каркаса для гипсокартонной фальш-стены

Размеры направляющего элемента для гипсокартона:



Маркировка изделия	Толщина, мм.	Ширина, мм.	Высота ребра, мм.	Длина, м.
UW (ПН)-2-50*40	0.5	50	40	3
UW (ПН)-4-75*45	0.5	75	45	3
UW (ПН)-6-100*40	0.6	100	40	4

В профиле заводом-изготовителем могут быть сделаны отверстия 8 мм. для крепления изделия к основе (стена, потолок). Крепежными элементами, в основном, служат дюбель-гвозди размером 6/40, 6/60. Длина изделия достигает 3 метров.

В монтаже перегородки, выравнивании стены гипсокартоном первым крепится данный вид металлического изделия по сделанной заранее разметке. Затем применяются ПС (стоечный), а также дополнительные материалы, такие как подвесы, удлинители, крабы.

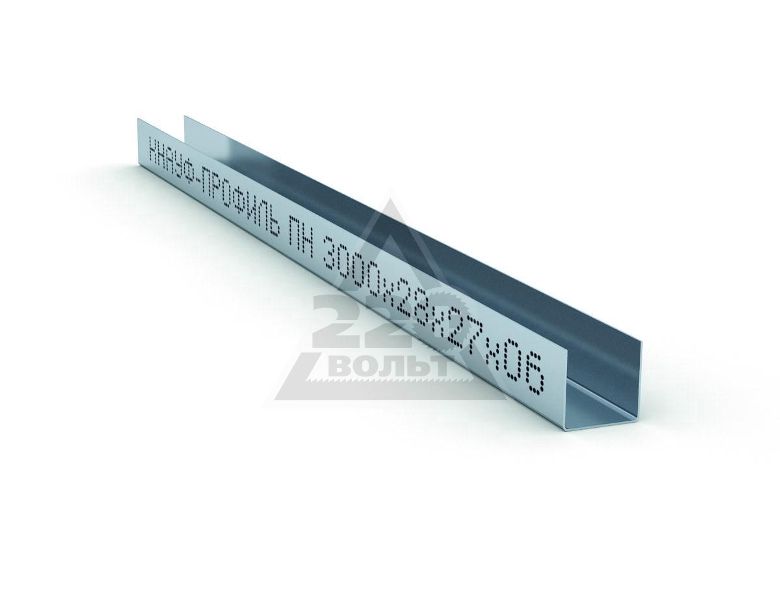

Обозначения и размеры UD профиль

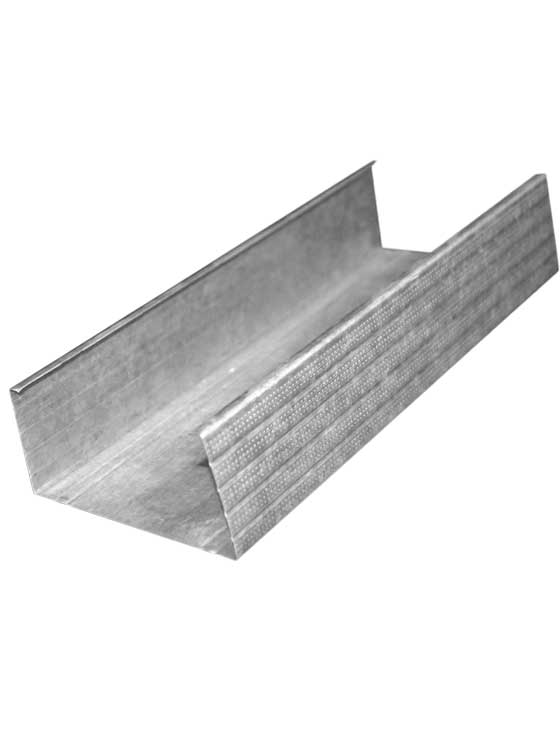

Функциональность стоечного профиля (ПС)

Расшифровывается как профиль стоячный, кратко ПС или другое европейское обозначение CW. Данный вид металлической планки применяется при производстве металлического каркаса для гипсокартонной фальш-стены, а также выравнивание вертикальных поверхностей в помещении. Осуществляя возведение каркаса для фальш-стены, металлический элемент вставляется в зафиксированный НП. В связи с этим, ширина ПС и ПН имеет одинаковые размеры. Перегородочный профиль для гипсокартона производится из оцинкованной стали.



Маркировка изделия	Толщина, мм.	Ширина, мм.	Высота, мм.	Длина, м.
CW (ПС) 50*50	0.4-0.6	50	50	2.6; 3; 4
CW (ПС) 65*50		65
CW (ПС) 75*50		75
CW (ПС) 100*50		100

Профиль стоечный применим для создания каркаса перегородки из гипсокартона

В зависимости от создаваемой конструкции приобретается требуемый размер. Длина может быть от 3 до 4 метров. Отличительной чертой профиля являются специальные канавки для удобства монтажа гипсокартонных листов, а также их фиксации.

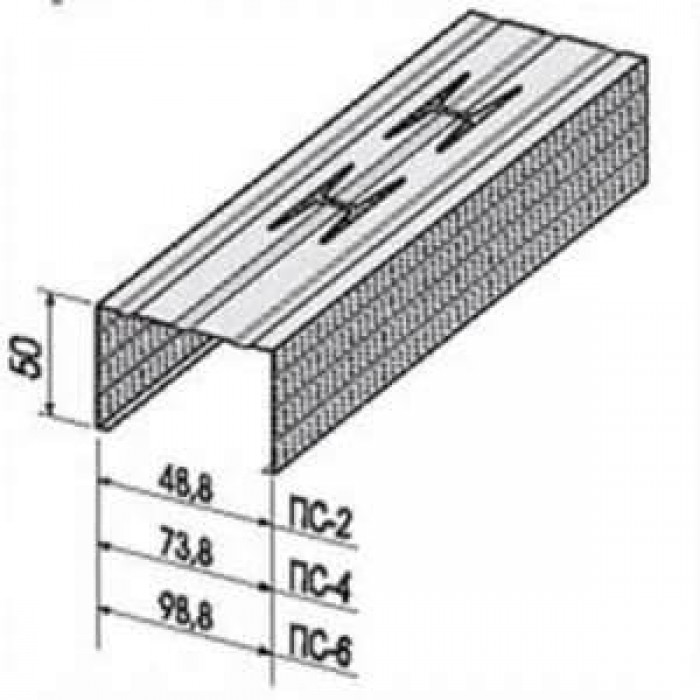

Размеры профилей CW

Применение, размеры потолочного направляющего профиля (ПНП)

Обозначается так же как ПН (UD) (расшифровка — профиль направляющий потолочный). В сечении П-образный, с гладкими боковыми стенками. Используется как основа-опора для стоек и перемычек. Крепится по периметру конструкции, в него потом устанавливаются все остальные элементы системы. ПНП производится из металла, покрытой защитным слоем. Он применяется в производстве металлической основы для подвесного потолка из ГКЛ. Данный элемент крепится к стене дюбель-гвоздями, служит для дальнейшей вставки в них потолочного профиля и создает прочность всей конструкции под гипсокартон.

Потолочный направляющий профиль создает металлическую конструкцию для подвесного потолка из ГКЛ

Профиль для гипсокартона потолочный имеет такие размеры: толщина ПНП 28*27 – 0.4-0.6 мм., ширина 28 мм., высота – 27 мм., длина – 3 метра.

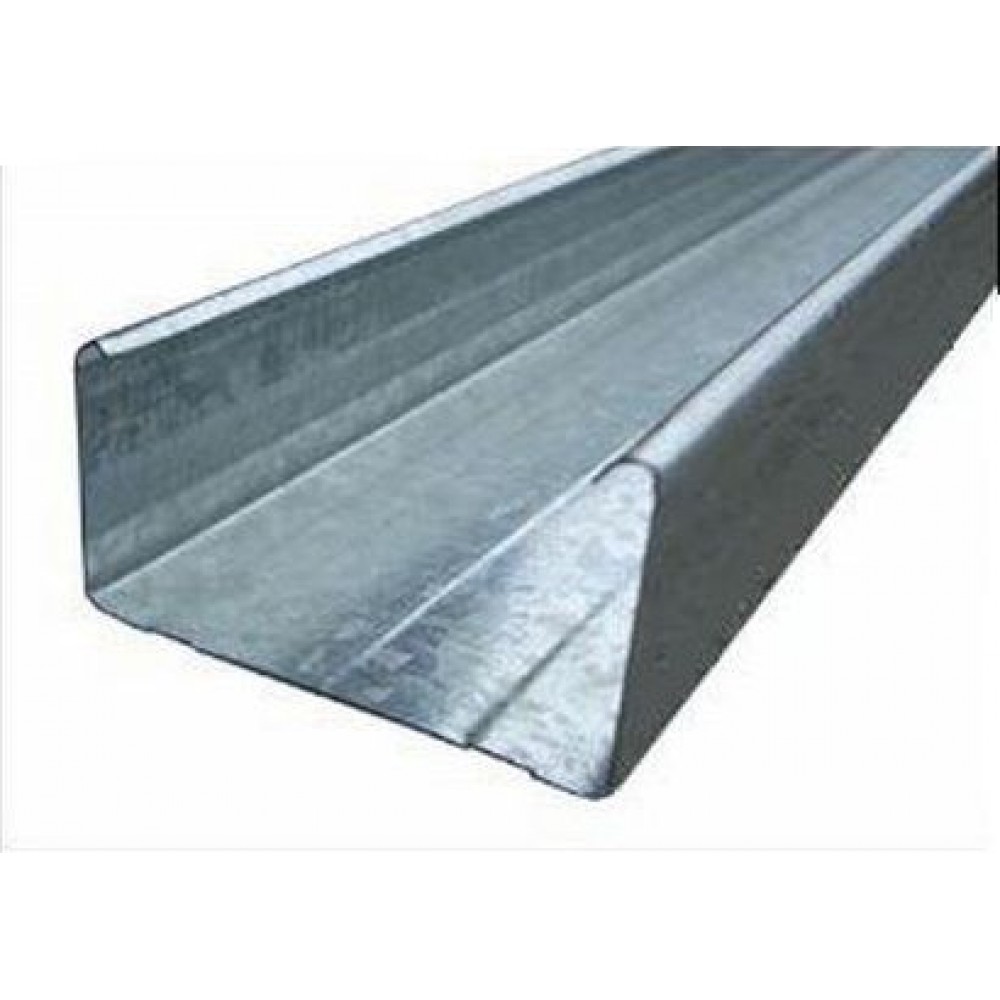

Потолочный профиль (ПП)

Пожалуйста самый популярный в каждом ремонте это потолочный профиль (ПП) или другое обозначение CD.  Это изделие применяется в монтаже металлического каркаса для подвесного, фигурного, многоуровневого потолка из гипсокартона. Профиль вставляется, при монтаже, в направляющий и крепится к подвесам. Производится изделие из оцинкованной стали, что дает защиту от ржавчины.  Для потолочного профиля применимы специальные саморезы, называемые мастерами «клопы» – диаметр – 3.5-3.9 мм. длина 9.5-11мм.

Потолочный профиль монтируется в каркас для подвесного потолка

Размеры потолочного профиля для гипсокартона: толщина 0.4-0.6 мм., ширина – 60мм., высота 27мм., длина  стандарт 3 метра на заказ  4 метра.

Дополнительные виды профилей

А также производятся виды профилей для гипсокартона, применяемые в возведении металлического каркаса не так часто, и в основном заменяемые собственно ручным производством.

Арочный профиль

Данный гипсокартонный арочный профиль применяется в создание арок и других фигурных элементов на потолке или на стене. В основу производства арочного профиля лег потолочный метал-элемент. Подробно, о видах арочного профиля.

Арчный профиль пригоден для создания каркаса арок из ГКЛ, а также фигурных элементов под гипсокартон

Заводы изготовители предлагают свои варианты  изгибания  профиля для арок на заказ, имеющего отличительные  удобства в работе. Для этого используют обычный ПП (60х27) после изгибания обозначается как ПА.

Размеры радиуса для изгиба:

Маркировка изделия	Толщина, мм.	Ширина, мм.	Высота, мм.	Длина, м.	Радиус загиба, мм.
ПА(CD) – 60×27 KNAUF	0/4-0/6	60	27	2.6; 3; 4	1000
ПА(CD) – 60×27 KNAUF  (внутр.)			27		500

Изогнутый профиль

Подробно, о других вариантах изготовления арок.

Усиленный профиль

Данный элемент обозначается UА.  Изделие используется для усиления каркасной основы для гипсокартона. Он применим в подвесных потолках сложной конструкции, а также в формировании перегородок с отяжелением предметов (подвесить телевизор на поверхность перегородки), создание в гипсокартонных перегородках проемов дверей, окон.

Усиленный профиль монтируется в места каркаса, где предполагается навешивание тяжелых предметов на гипсокартонную основу

Размеры усиленного профиля под гипсокартон:

маркировка изделия	толщина изделия	спинка профиля, мм.	высота ребра, мм.	кол-во рядов просечек на спинке	стандартная длина профиля, м.
UA–50-40-2	2.0 мм.	50	40	1 шт.	2.6; 3; 4
UA-75-40-2		75		2 шт.
UA-100-40-2		100
UA-125-40-2		125
UA-150-40-2		150

Для защиты наружных углов

Маркируется ПУ. Данный вид для ГКЛ предназначен для обшивки углов от различных механических воздействий (удара) гипсокартонного изделия. Профиль имеет перфорацию, для лучшей фиксации к поверхности при использовании шпаклевки.  Имеет такие размеры:

Обозначение	Толщина, мм.	Ширина полочки, мм.	Материал изготовления	Длина профиля, мм.
ПУ 20-20	0.22-0.25	20	аллюминий	3
ПУ 25-25	0.4	25	оцинкованная сталь
ПУ 30-30	0.4	30
	0.5
ПУ 35-35	0.5	35

Монтаж профилей

Для создания металлического каркаса следует применить профили и их комплектующие для того чтобы каркасная основа под гипсокартон была прочной и прослужила долгий эксплуатационный срок.

Для того чтобы порезать оцинкованный профиль используются ножницы для резки металла. Если резать профиль болгаркой, тогда при больших оборотах круга металл нагревается, тем самым портится антикоррозийное покрытие. Края профиля остаются незащищенными. Это крайне нежелательно при монтаже каркаса в ванных комнатах, а также на балконе – где есть повышенная влажность. Правила работы и секреты работы с ГКЛ.

Схема крепления ГКЛ профилей

Направляющие профили крепятся к основанию (потолок, пол, стена) только при помощи дюбель-гвоздей. Размер крепежа зависит от нескольких факторов: материал основания, сложность металлической конструкции. Крепежи должны располагаться на расстоянии 25-30 см.

Подвесы для профилей крепятся на одной линии с профилем через каждых 40-60 см. минимальное расстояние берется в том случае, если предполагается большая нагрузка на гипсокартонную поверхность. Кроме того, для укрепления каркаса из стоечных профилей создается усиление, проходящее в месте утяжеления конструкции.

Для шумо, -звукоизоляции применяется уплотнительный материал, выбор которого зависит от места, уровня влажности, пожаробезопасности.

Выбирая профили для изготовления каркаса, следует помнить не только о правилах применения, но так же следует обращать внимание на фирму-производителя. Такие профили для гипсокартона, как «KNAUF» производятся размерами согласно всем гостам, придерживаясь всех технических характеристик.

Подробно о быстром способе возведении перегородок в квартире.

Видео:

Видео:

Видео:

Профиль для гипсокартона размеры и виды – направляющий – стоечный

Любая конструкция, выполненная из гипсокартона, сделана на основании каркаса, который состоит из надежных деталей. Для этого используются специальные профили, с разной формой и размерами, которые между собой соединяются крепежными элементами. В зависимости от разновидности и параметров профиля можно создать конструкцию любого типа.

При проведении строительных работ очень часто возникает необходимость работы с гипсокартоном и соответственно профилями для него. Однако, мало кто знает какой профиль использовать для перегородок из гипсокартона, а какой для выравнивания стен. Для того чтобы разобраться в этом вопросе, необходимо знать особенности каждого вида профиля и его предназначение.

При работе с гипсокартоном выбор профилей для него и элементов крепежа является неотъемлемой частью процесса. Качественный профиль является гарантом долговечности и надежности устройства из гипсокартона, поэтому важно знать, что такое профиль для гипсокартона размеры и виды.

Почему гипсокартон?

Гипсокартон – это универсальный материал, который можно использовать для любых поверхностей. В сравнении со многими другими существующими материалами, он имеет несколько весомых преимуществ:

• обладает идеально ровной поверхностью, способной при условии правильной обрешетки, скрыть все дефекты и неровности стен;
• благодаря тому, что гипсовый сердечник может прогибаться, лист способен принять волнистую форму. Гипсокартон применяется при создании необычных форм в оригинальных дизайнерских решениях;
• этот материал в условиях повышенной влажности способен впитать ее, при этом, не распадаясь и не изменяя своей конфигурации;
• обладает звукоизоляционными свойствами, поэтому он отлично подойдет для отделки квартиры. При использовании его наряду с утеплителем можно добиться хороших показателей теплоизоляции;
• учитывая всю хрупкость гипсокартона, используя при монтаже определенные дюбеля, можно значительно увеличить порог выдержки материала. Таким образом, на стены из гипсокартона можно прикрепить светильники, небольшие полочки и другие предметы декора;
• гипсокартон и профили для него позволяют использовать этот материал не только при отделке, а также, например, позволяют собрать встроенную мебель.

Помимо этого сам металлический профиль под гипсокартон обладает массой достоинств, благодаря чему конструкция будет максимально долговечной:

• в сравнении с деревянными балками, профиль из металла не подвергается воздействию влаги: не впитывает ее и не изменяется под ее влиянием;
• металлопрофиль вследствие оцинковки не подвергается коррозии металлов;
• металлический профиль для гипсокартона не нуждается в каком-либо виде обработки;
• профиль представлен на рынке строительных материалов разной конфигурацией, размерами и формой, поэтому его можно использовать в любом помещении с минимальными отходами;
• благодаря конструкции и материла профиля, его легко можно трансформировать в нужную форму, поэтому можно создать индивидуальный каркас.

Виды профилей для гипсокартона и их назначение

Несмотря на то, что конструкции из гипсокартона отличаются технологической простотой возведения, важно тщательно подходить к моменту расчетов и выполнять все технические рекомендации. По большей части это относится к каркасному профилю. Для того чтобы правильно подобрать профиль для определенного проекта необходимо знать разновидности и параметры каждого вида профиля в отдельности. Существует несколько видов профилей:

1. направляющий профиль, обозначается маркировкой ПН/UW;
2. стоечный, обозначается маркировкой ПС/CW;
3. направляющий-потолочный профиль с маркировкой ПНП/UD;
4. потолочный профиль, обозначающийся буквами ПП/CD.

Каждый вид профиля имеет определенную маркировку, благодаря которой можно выбрать соответствующий форме профиль. Профили, которые необходимы для выполнения отделки в помещениях, зачастую используются помимо жилых квартир еще и в зданиях промышленного, сельскохозяйственного и общественного типа, а также торговых центрах. В зависимости от вида профиля он может быть использован для выполнения легких элементов, таких как арки, ниши или стены-перегородки, или же для более сложных конструкций, например, для возведения подвесного потолка. Популярность использования гипсокартона и конструкций на основе профиля обуславливается надежностью и простотой процесса монтажа.

Профиль стоечного типа

Стоечный профиль для гипсокартона является довольно распространенным при отделке помещений. Этот вид профиля предназначен для применения при выполнении несущих конструкций каркаса, то есть вертикальных стоек. Впоследствии на эти стойки прикрепляется сам гипсокартон. Стоечный профиль имеет сечение, называемое швеллером. Его основание по-другому называют спинкой, а боковую часть – полкой.

Полка имеет стандартные размеры – 50 миллиметров. При этом данный вид профиля изготавливается с разными размерами спинки, которые могут составлять 50, 75, 65 и 100 миллиметров. Ввиду этого стоечный профиль может быть следующих размеров:

• 50 на 50;
• 50 на 65;
• 50 на 75;
• 50 на 100.

По факту его ширина всегда на полтора миллиметра меньше, чем указывается. За счет этого образуется надежное скрепление с профилем направляющим и исключается возможность деформации.

Профиль направляющего типа

Направляющий профиль для гипсокартона предназначен для скрепления с профилем стоечным. Помимо этого, данный элемент необходим для соединения перемычек. Для перемычки его используют при установке дверной коробки в каркас. Этот вид профиля может быть выполнен в следующих размерах:

• 40 на 50;
• 40 на 65;
• 40 на 75;
• 40 на 100.

При этом 40 мм – это ширина полки, ее размер является неизменной величиной, и у всех видов он остается одинаковым. Параметры спинки этого типа профиля имеют такие же размеры, как и у профиля стоечного типа. Также направляющий профиль может быть с размерами 27 на 28. Это специальный вид, который используется как основание для крепления к нему подвесного потолка.

Профиль для потолка

Потолочный профиль для гипсокартона применяется в случаях необходимости создания каркаса для крепления натяжного потолка. Стандартные размеры этого профиля составляют 60 на 27 миллиметров, при этом он может быть разной длинной от 3 до 4 метров. Потолочный профиль является достаточно крепким, поэтому конструкция на его основе, как правило, является весьма долговечной. Благодаря удобным параметрам профиль для потолка отличается легким процессом монтажа.

Угловой профиль

Данный вид профиля предназначен для того, чтобы защитить листы гипсокартона от возможных деформаций и повреждений. С помощью углового профиля можно защитить проемы и торцы перегородок. Две полки, из которых состоит этот профиль, выполняются из алюминия и железа, подверженному оцинковке. В полках сделано несколько отверстий, которые в процессе отделки зашпаклевываются. Благодаря этому обеспечивается качественное скрепление профиля с гипсокартоном. Ниже представленна схема размеров для каждого вида профиля.

Элементы крепежа профиля

Для соединения профилей и их скрепления с гипсокартоном используются дополнительные крепежные элементы:

• саморезы для профиля под гипсокартон. Для крепления могут понадобиться саморезы с прес-шайбой или саморезы с нейлоновыми дюбелями. Лучше брать всегда про запас, так как в процессе монтажа, саморезов всегда оказывается недостаточно;
• кронштейн П-образный. Данный элемент изготовлен в виде п-образной металлической пластины. Деталь необходима для скрепления стен и потолка с каркасом, сделанным из профиля;
• соединитель cd. Используется во время монтажа перемычек и несущих профилей. Благодаря этому соединителю их можно скрепить крест-накрест;
• скрепляющий элемент cd двухуровневый. Этот соединитель используется в редких случаях во время монтажа каркаса к нестабильной основе, например, к дереву.

Профиль можно изготовить под заказ с любой необходимой длинной.

Видео какой профиль лучше

Загрузка…

Профиль для гипсокартона.Как выбрать, таблица размеров и цены

Материалы: из чего делают профили для ГКЛ

Профиль для гипсокартона любого вида изготавливают из стали и алюминия. Чаще встречаются стальные (обычные или оцинкованные), так как алюминиевые, хоть и имеют отличные характеристики, стоят уж очень дорого.

Это основные виды профилей для ГКЛ

Стальные могут быть обычные или с защитным слоем — оцинкованные. Обычные — из черной стали — имеют более низкую стоимость, подходят для помещений с нормальными условиями эксплуатации. С их помощью делают подвесной потолок, стены и перегородки, арки в жилых комнатах, коридорах. В помещениях с повышенной влажностью — ванных, кухнях и т. д  — лучше использовать оцинкованную сталь или аллюминий.

Потолочный профиль для гипсокартона. Размеры и виды.

Стоечный профиль (обозначается как: CD или ПП).

Пожалуй, один из самых востребованных профилей для монтажа гипсокартона на потолок. Этот вид обеспечивает надежное крепление листов. А если подобрать размеры верно, то пространство работы будет использоваться максимально экономно, почти не оставляя никаких отходов.

Размеры CD или ПП:

• Длина профиля — от 2,5 до 4 метров
• Ширина – 60 миллиметров
• Высота полки – 27-28 миллиметров

Направляющий (UD или ППН).

Профили применяют для возведения подвесного потолка. Монтируют эти элементы по всей площади работы, потому что закрепляя листы картона, бур проходит непосредственно через них. Желательно приобрести направляющие, которые уже имеют нарезанные отверстия (профили с перфорацией). Тогда будет намного проще осуществить монтаж.

Размеры:

• Толщина – 0,55 миллиметров
• Длина – 3 метра
• Ширина – 27 миллиметров
• Высота – 28 миллиметров

Профиль (UW).

Этот вид очень схож с вышеописанным UD. Применяется аналогично, но имеет другие размеры:

• Длина – от 3 до 4 метров
• Ширина от 5 до 10 сантиметров
• Высота полки – 40 миллиметров
• Толщина металла – от 0,4 до 0,6 миллиметров

Усиленный для потолка

Имеет маркировку UA, толщину металла 2 мм. Применяется для создания усиленных каркасных оснований подвесных потолков.

Кроме того его используют в качестве части конструкции для крепления оконных и дверных коробок.

Перегородочные

В эту категорию входят 2 разновидности профилей:

• Направляющий. Имеет маркировку UW. По принципу аналогичен профилю UD, но имеет немного другие характеристики: большую высоту (40мм) и ширину (обычно 50, 65, 75 и 100 мм).
• Несущий или стоечный. Имеет маркировку CW и высоту полки 50мм.

Арочные профили

Специальные изогнутые профили могут иметь как выпуклую, так и вогнутую поверхность. Их применяют тогда, когда предстоит сделать конструкцию сложной формы, с изгибами и криволинейными плоскостями (например, арку). Впрочем, при необходимости наши мастера научились обходиться стоечными профилями.

Размеры арочных профилей:

ВогнутыеВыпуклые

Радиус, мм.	Длина, мм.	Радиус, мм.	Длина, мм.
500 — 1000	2600, 3100, 4000	—	—
1001 — 2000		1001-2000	2600, 3100, 4000
2001 — 3000		2001-3000
3001 — 4000		3001-4000
4001 — 5000		4001-5000
> 5000		> 5000

Крепежные элементы

Прямой подвес – самый распространенный крепежный элемент. Его используют для установки подвесного потолка и для прикрепления облицовки из ГКЛ к стене в тех случаях, когда для стоек использован потолочный профиль. Длина подвеса обычно не превышает 12 – 12,5 см, поэтому толщина потолка или обшивки должна быть не больше этой величины.

Прямой подвес.

Анкерный подвес используют в ситуациях, когда толщина потолка или обшивки превышает 12,5 см. Иногда анкерный подвес называют подвесом с тягой, потому что он состоит из двух элементов, самого крепежа и тяги, перемещение которой по вертикальной оси позволяет изменять высоту потолка.

Анкерный подвес (подвес на тяге)

Изменение высоты анкерного подвеса, позволяет изменять высоту потолка.

Удлинитель позволяет увеличить длину потолочного профиля, он вставляется в конец одного элемента и в начало другого.

Соединительные элемент, удлиняющий потолочный профиль.

Удлинение потолочного профиля

Одноуровневый соединитель за свою форму получил у строителей название «краб». Этот элемент объединяет несущий потолочные профили с вспомогательными.

Одноуровневый соединитель (краб).

Использование одноуровневого соединителя для потолочных конструкций.

Двухуровневый соединитель тоже используется для объединения потолочных профилей, при этом он соединяет их не на одном уровне, а на двух, из-за этого увеличивается толщина потолка, но получается меньше резаных элементов.

Двухуровневый соединитель

Для защиты наружных углов

Маркируется ПУ. Данный вид для ГКЛ предназначен для обшивки углов от различных механических воздействий (удара) гипсокартонного изделия. Профиль имеет перфорацию, для лучшей фиксации к поверхности при использовании шпаклевки.  Имеет такие размеры:

Обозначение	Толщина, мм.	Ширина полочки, мм.	Материал изготовления	Длина профиля, мм.
ПУ 20-20	0.22-0.25	20	аллюминий	3
ПУ 25-25	0.4	25	оцинкованная сталь
ПУ 30-30	0.4	30
	0.5
ПУ 35-35	0.5	35

Плюсы и минусы металлических профилей

Металлические профили используются не только при возведении конструкций из ГКЛ, но и для крепления других отделочных материалов.

К преимуществам стальных профилей можно отнести следующее:

1. Благодаря оцинкованному покрытию рейки надежно защищены от коррозии, поэтому их можно монтировать в помещении с повышенной влажностью. Они выдержат даже прямой контакт с водой при затоплении сверху.
2. Если металлический каркас сравнивать с деревянной обрешеткой, то срок его службы намного больше. Он не деформируется со временем, элементы из металла не утрачивают свои технические характеристики.
3. Материал не портят микроорганизмы, насекомые и грызуны, чего нельзя сказать о деревянной обрешетке. Благодаря этому сохраняется прочность каркаса и продлевается его срок службы.
4. Сталь является пожаробезопасным материалом. В этом ее главное преимущество перед древесиной.
5. Гипсокартонный потолок не растрескается со временем, потому что элементы каркаса не деформируются из-за перепадов влажности и температуры.
6. Рейки из стали отличаются удобством и простотой монтажа. Они легко режутся.

Можно сказать, что недостатков у металлических профилей практически нет. Намного выгоднее делать каркас из оцинкованных реек, чем сооружать деревянную обрешетку, которая деформируется со временем, не может применяться в условиях повышенной влажности и отличается низкой устойчивостью к возгоранию.

Как выбрать профиль для ГКЛ

В более-менее крупном строительном магазине или даже на рынке есть профили для гипсокартона одного вида и длины, но со значительной разницей в цене. Стоимость может отличаться в два раза, а иногда и больше. Причем самые дорогие — это обычно Кнауф (Knauf), самые дешевые — безымянный Китай, средний диапазон — отечественные производители.

Кроме типа и размера профиля для гипсокартона выбрать надо еще и толщину металла и производителя

Толщина металла

Разница станет понятной как только вы возьмете профиля в руки. Одни — прочные, жесткие, из стали толщиной 0,5 мм, 0,55 мм, 0,6 мм и больше. Другие сделаны из такого тонкого метала, что изменяют свою геометрию даже если профиль поднять за один край.

С этим параметром все более-менее просто и понятно. Чем толще металл, тем прочнее и жестче профиль, но и цена тоже выше. Оптимально для создания перегородок при стандартной высоте стен брать профили с толщиной металла 0,5 или 0,55 мм. Если есть возможность — можно взять и 0,6 мм.

Размеры стандартные, но вес одного и того же профиля может быть разным — из-за разной толщины металла, из которого его изготовили

Большую толщину металла имеет смысл брать только если высота перегородки большая — нагрузка будет более значительной и дополнительная прочность не помешает. Но в этом случае надо смотреть, что обойдется дешевле — профиль для гипсокартона из более толстого металла или чаще установленные стойки и перекладины. Только надо иметь в виду, что обычно устанавливаются стойки с шагом 60 см — чтобы стык листов ГКЛ пришелся на середину одного из стоечных профилей. При уменьшении шага требуется добиться того же — стык листов гипсокартона не должен висеть в воздухе. Так что ставить их можно будет только через 40 см. Так шов тоже придется на профиль. Но это — слишком большое количество стоек и вряд ли обойдется дешевле. В общем, посчитаете.

Выбор производителя

Выбор производителя направляющих для гипсокартона — это и просто и сложно одновременно. Все специалисты в один голос утверждают, что лучшие — Knauf (Кнауф). Они всегда соответствуют заявленным параметрам, имеют идеальную геометрию: стойки идеально становятся в направляющие, не болтаются и не распирают их. В общем, работать с профилями для гипсокартона Кнауф легко, просто, работа продвигается быстро. Но, это — как раз самые дорогие из всего ассортимента. Несмотря на это, совет таков: если нет опыта работы с гипсокартоном — лучше купите Knauf.

Это скриншот с цуенами на профили для гипсокартона одного из интернет-магазинов

В среднем ценовом диапазоне есть несколько российских фирм. Это Giprok (Гипрок) и Металлист. Есть еще и региональные малоизвестные кампании. Тут как повезет. Доверяйте своим чувствам и отзывам. Ориентироваться на слова продавцов не всегда можно. У отечественных производителей бывают неплохие партии, бывают неудачные. В большинстве случаев наблюдается такая проблема, как несовпадение размеров стоечных ПС и направляющих ПН профилей. Стойки должны точно устанавливаться внутрь направляющего. Для того при заявленной ширине, например, 50 мм, фактическая должна быть на 1,5 мм меньше. Вот с точностью соблюдения этой разницы возникают проблемы. К тому же, заявленную толщину металла надо проверять (микрометром). В общем, сэкономить в деньгах получится, но нервы и время свои вы потратите в значительном количестве.

Такой вариант есть у ГИПРОКА

У Гипрока есть профиля с рифленой поверхностью. Все стороны профилей — и спинка и полочки — имеют выдавленные «пупырышки». Они повышают жесткость профиля. Это действительно так — конструкция получается более жесткой. Но соединение стоек и направляющих получаются более неуклюжими — из-за несовпадения «пупырышек» они не притягиваются вплотную как гладкие стенки металла. Есть и второй момент — конструкции из таких профилей больше скрипят. При всем при этом стоят такие профиля чуть меньше, чем Кнауфа, но работать с ними сложнее. В общем, решать вам.

Как выбрать качественное изделие

Для того чтобы не ошибиться при выборе металлопрофилей в магазине, обратите внимание на следующие советы и рекомендации:

• Проверяйте толщину металла и остальные размеры изделия. Это можно сделать с помощью специального инструмента (штангенциркуля), либо сравнив несколько металлопрофилей от разных производителей. Если толщина изделия будет недостаточной, при монтаже саморезы будут постоянно прокручиваться из-за срывающейся резьбы, а неверные размеры затруднят процесс монтажа ровного каркаса.
• Если в упаковке хотя бы на одном изделии видна ржавчина, лучше отказаться от такой покупки. Это означает, что процесс коррозии уже начался, и крепить такой профиль на поверхность нельзя.
• Обильно смазанные профили обычно говорят о том, что продавец пытается скрыть некачественное покрытие металла.
• Остерегайтесь изделий с неровной прокаткой – любые искривления будут сильно затруднять работу с ними. Выявить такой дефект достаточно легко, ведь при взгляде вдоль профиля сразу будут заметны любые отклонения от прямой формы. По этой же причине стоит осторожно перевозить металлопрофили, так как они легко могут погнуться.
• Не стоит покупать изделия, на которых имеются заусенцы и сколы. Это может привести к получению порезов во время их монтажа.

Выбор профиля – это как раз тот случай, когда не следует экономить на качестве. Любые погрешности приведут к некачественно выполненной работе, и впоследствии вам придется переплачивать за исправление всех «косяков».

Подсчет количества профилей

Перед тем, как отправиться в торговую точку за строительным материалом, необходимо правильно подсчитать численность всех профилей, тем более, если известно назначение и тип этих профилей. Хотя этот процесс и занимает часть полезного времени, но это сделать необходимо, чтобы представлять, как будет выглядеть вся конструкция. Для этого нужно взять листочек бумаги и на нем нарисовать все профиля с указанием всех размеров. В любом случае, лучше взять элементы гипсокартонных систем с некоторым запасом.

Как рассчитать профиль для гипсокартона Watch this video on YouTube

Расчеты для одной стены

Неровные стены всегда можно выровнять с помощью гипсокартона. Для этого достаточно смонтировать каркас, выставив его строго по уровню и зашив его листами гипсокартона. При этом не следует забывать, что гипсокартонные системы отбирают часть жилого помещения, что особенно критично для наших квартир, которые не отличаются большими размерами и на счету каждый сантиметр.

Расчеты осуществляются по такому принципу:

Учитывая подобную методику расчетов, количество профилей легко подсчитать для любой стены или для нескольких стен одновременно. Не следует также забывать о дополнительных элементах гипсокартонных систем, если это необходимо.

Расчет количества профилей для потолка

Методика расчета практически одинаковая, за исключением типа применяемых профилей.

Подход в расчетах, следующий:

Вычерчивание периметра под направляющие профили

После этого можно приступать непосредственно к изготовлению каркаса. Первым делом нужно отбить периметр под направляющий профиль. Для этого потребуется отвес, карандаш, рулетка, отбивочная нить (отбивочный шнур — о нем я подробно рассказал в прошлой статье). Сначала проверяем стену на отвесность. Прикладываем верхнюю часть отвеса к произвольной точке на стене:

Нижняя часть не должна касаться пола, должен быть небольшой зазор в полсантиметра.

Затем в двух точках (ближе к потолку и ближе к полу) прикладываем рулетку к стене, чтобы определить где завал. Берем рулетку и отмеряем от стены (у самого потолка) 5 см и отмечаем точку на потолке. Нам нужно 5 см, так как между гипроком и стеной будет еще укладываться утеплитель. Без утеплителя было бы достаточно 3-3.5 см:

После этого берем отвес и прикладываем его одним концом (ниткой) к этой отмеченной точке на потолке, опускаем грузик вниз, тем самым перенося эту точку на пол. То есть, останавливаем внизу грузик, чтобы он не качался и отмечаем на полу точно такую же точку прямо под острием грузика:

Переходим на другой край этой стены. И в такой же последовательности выполняем те же действия: отмечаем на потолке 5 см от стены, опускаем отвес к полу, останавливаем грузик, чтобы он не качался и под кончиком грузика аккуратно ставим точку.

А затем при помощи отбивочной нити отбиваем по нашим меткам (отбивочная нить выполняет роль длинной линейки, с помощью которой мы прочерчиваем по меткам длинную прямую линию):

На потолке должна образоваться прямая линия от одного края стены до другого.

Стараться отбить нить нужно до самого конца одного и другого края, так как после этого нужно будет перенести метки на боковые стены. Отбив потолок, переходим на пол и также отбиваем (на полу также получаем прямую линию). Переносим с помощью карандаша или фломастера метки на боковые стороны. После того как метки перенесены на боковые стороны натягиваем отбивочную нить и отбиваем:

Периметр под направляющие профили размечен. Теперь более-менее уже становится понятно, как крепить профиль для гипсокартона к стене.

Монтаж направляющих профилей под гипсокартон

Начинаем крепить направляющие профили с пола, так как линию, которую мы отбили, очень легко затоптать. Берем направляющий профиль (UD или ППН) 28х27 мм, замеряем и отрезаем нужное расстояние.

Если полы бетонные, то для крепления профиля понадобятся перфоратор и дюбели.

Если же полы деревянные, то профиль крепится саморезами посредством шуруповерта.

Ставим профили заподлицо с нашей отбитой линией на полу вовнутрь так, чтобы край профиля и линия совпадали. Прижимаем одной рукой профиль к полу, ставим саморез и закручиваем. Дальше подправляем профиль, если он сдвинулся, чтобы линия была заподлицо с краем профиля, наставляем саморез и закручиваем.

Закрепляем саморезы с шагом 40-50 см (соответственно для бетонного пола придется продолбить приличное количество отверстий: не забудьте про шумные работы по дому!)  Вот таков принцип закрепления всех направляющих профилей. Закрепив полностью профиль на полу, переходим на потолок:

Профили на полу и потолке закреплены. Переходим к боковым сторонам. Вставляем боковой профиль сначала в профиль на потолке, а потом на полу — так легче. Далее засверливаем отверстия:

и прикручиваем профиль к стене.

Проделываем тоже самое и с другой боковой стороной:

Монтаж стоечных профилей под гипсокартон

Итак, направляющие профили по периметру закреплены. Сейчас мы узнаем, как крепить профиль для гипсокартона к стене. Для этого берем стоечные профили 60х27 мм (CW или ПС).

Но прежде чем это сделать нужно отпилить каждый такой профиль по размерам. Для этого замеряем рулеткой расстояние от направляющего профиля на потолке до направляющего профиля на полу и от полученного результата отнимаем один сантиметр.

Это нужно для того, чтобы стоечные профили легко вставлялись. Удобнее вставлять сначала сверху, а потом заводить низ по диагонали:

После того как первый стоечный профиль установлен на место, сразу прихватываем (фиксируем) его подвесами (крокодилами), то есть загибаем их, переводя в П-образное положение.

Переходим к следующему стоечному профилю, делаем таким же образом: вставляем сначала его верх, потом заводим по диагонали его низ и прихватываем П-образными подвесами.

После того как стоечные профили установлены, натянем капроновую нитку и выставим их по плоскости. Для этого берем монтажку (саморез с пресс шайбой, 4.2×13 мм без сверла), приставляем к профилю и вкручиваем в профиль не до конца:

Берем капроновую нитку заводим на шуруп так чтобы держалась:

И докручиваем шуруп на малых оборотах:

Нитка держится.

Растягиваем моток с ниткой. Натягивать нужно на 10-15 см выше подвесов (крокодилов). Растягиваем нитку, идем к другой боковой стене и там также немного вкручиваем шуруп, после чего натягиваем нитку:

И закручиваем шуруп.
Переходим к верхнему ряду подвесов и проделываем все тоже самое:

Итак, две нитки натянуты. Можно приступать к выставлению стоечных профилей.

Немаловажный нюанс!
Выставлять профили нужно с крайнего и затем все по порядку. Поэтому важно, чтобы остальные профили не касались и не оттягивали нитку. Для этого мы берем два самореза, надавливаем на профиль и вставляем их в боковые отверстия в П-образном подвесе для фиксации профиля, чтобы профиль не доставал нитку:

Таким образом и следующие профили:

Теперь Вы понимаете: на вопрос о том, как крепить профиль для гипсокартона к стене, можно ответить, что это достаточно длительная и аккуратная процедура, требующая внимательности и терпения. Но продолжим.

Сейчас все профили, предшествующие первому профилю придавлены к стене. Начинаем выставление первого профиля. Профиль не должен ни в коем случае отгибать нитку:

Но также он не должен быть слишком утоплен по отношению к ней:

Оптимально, если расстояние между ниткой и профилем около 1 мм и даже меньше:

Приступаем к креплению — используем саморезы с пресс шайбой. Вставляем на биту шуруповерта саморез. Одной рукой держим профиль, другой вкручиваем с боковой стороны профиля через отверстие в подвесе саморез:

Лучше закреплять стараться посередине профиля.

Тоже самое проделываем с другой стороны профиля:

Нитка не касается профиля, оптимально:

Таким же образом закрепляем все последующие профили.

По завершении монтажа нитки снимаются. А выступающие концы П-образных подвесов загибаются внутрь, но это при условии, что стена не будет утепляться. Если будет укладываться утеплитель между профилями, то загибать подвесы рано — они еще пригодятся.

Вот здесь достаточно подробное видео про то, какие бывают профили под гипсокартон:

Особенности крепления каркаса к потолку

При помощи оцинкованного профиля можно установить два вида каркаса: ячеистый и поперечный. И в том и в другом случаях потребуется сделать уменьшенный чертеж будущего подвесного потолка, на котором отметить места расположения всех направляющих и несущих планок, а также крепления подвесов и других элементов конструкции.

Установка ячеистого каркаса

Монтаж профилей будет осуществляться следующим образом:

• перенести при помощи карандаша или обивочного шнура на потолочную поверхность рисунок. Для точности используют уровень и рулетку;
• на CD-профилях проделать отверстия на расстоянии 30-40 см друг от друга;
• зафиксировать направляющие элементы по горизонтальной линии к стеновой поверхности при помощи анкерных дюбелей;
• отступив 30 см от стены, через каждые 60 см прикрепить на саморезы или 6 миллиметровые дюбели П-образные подвесы;
• обратную сторону CD обклеить уплотнителем и прикрепить изделия к подвесам на саморезы. При недостаточности длины планок, размер деталей увеличивается соединителями;
• зафиксировать перемычки крабами с шагом в 60 см в шахматном порядке.

Важно! На всем этапе работ необходимо постоянно контролировать ровность будущей потолочной поверхности и регулировать ее при помощи пружинных подвесов.

Монтаж поперечного каркаса для одного уровня конструкции

Преимущество такого способа заключается в отсутствии необходимости приобретать и устанавливать некоторые элементы. В частности, перемычки и крабы. Благодаря параллельному креплению профилей данный способ получил название рельсового.

Порядок действий будет следующим:

• таким же образом, как и в предыдущем способе, чертеж переносится на потолок. При этом шаг между поперечными профилями должен составлять 50 см;
• по горизонтали по всему периметру помещения на стеновой поверхности проводится линия, к которой будут крепиться направляющие;
• далее осуществляется монтаж направляющих деталей, в пазы которых заводятся края несущего поперечного профиля и фиксируются при помощи саморезов.

Проверка ровности будущей подвесной конструкции также должна обязательно проверяться на всех этапах выполнения работ.

Видео как правильно крепить подвес

Видео:

Видео:

Полезные советы

И еще несколько рекомендаций:

• После окончания разметки следует заняться коммуникациями, которые в дальнейшем будут скрыты под гипсокартоном. В первую очередь это электропроводка. Нанесенная разметка поможет проложить ее так, чтобы не повредить при монтаже каркаса. А вот прокладывать ее после установки профилей может быть неудобно.

• Нелишним будет составить и сохранить план расположения профилей с размерами. После крепления гипсокартона и его качественной шпаклевки стыки листов уже будут не видны. Особенно если поверх ГКЛ будет какое-нибудь отделочное покрытие, например обои. Надеяться на свою память или на метки на стене не стоит: кто знает, когда возникнет желание закрепить на стене светильник, зеркало или полочку? К этому времени метки точно будут ликвидированы, а попасть в профиль, желая осуществить крепление, например, на дюбель «бабочку», будет очень неприятно.
• При недостаточной длине профиля его можно нарастить. Можно соединять изделия «внахлест» или «встык». Во втором случае используется дополнительный кусок профиля или его роль играет торец направляющего. Место соединения фиксируется по бокам саморезами, которые не будут мешать плотному прилеганию листа гипсокартона к каркасу.

Источники

• https://stroychik.ru/strojmaterialy-i-tehnologii/profil-dlya-gipsokartona
• https://o-remonte.com/profil-dlya-gipsokartona-razmery-i-vi/
• https://dekoriko.ru/otdelochnye-materialy/gipsokarton/razmery-profilya/
• https://srbu.ru/stroitelnye-materialy/222-vidy-profilej-i-komplektuyu.html
• https://www.sdvor.com/articles/profil-dlia-gipsokartona-kratkii-likbez/
• https://sdelalremont.ru/vidy-profilej-dlya-gipsokartonnyx-rabot-i-ix-naznachenie.html
• https://KakPostroitDomic.ru/vnutrennyaya-otdelka/potolki/vidy-potolkov/gipsokartonnye-potolki/profil-potolochnyy.html
• https://mr-build. ru/materiali/napravlyayushchie-dlya-gipsokartona.html
• https://stroyday.com/profil-dlya-gipsokartona/
• https://rykinekruki.ru/giprok/urok-3-kak-sdelat-karkas-dlya-gipsokartona/
• https://HoroshijPotolok.ru/otdelka/profil-potolochnyj.html
• https://sdelalremont.ru/kak-krepit-profil-pod-gipsokarton-i-kakimi-dyubel-gvozdyami.html
• https://mr-build.ru/konstruktsii/kak-krepit-profil-dlya-gipsokartona-k-stene.html

виды, размеры, назначение и выбор

Залогом прочности и длительной эксплуатации гипсокартонной конструкции является использование каркаса, изготовленного из специальных деталей. Они представляют собой профили для гипсокартона, соединяемые между собой крепёжными элементами, которые отличаются лёгким весом и возможностью придать конечному изделию желаемую форму и размер.

Разновидности элементов и их свойства

Производство профиля для гипсокартона осуществляется на профилегибочном станке методом проката холоднокатаного оцинкованного металлического листа. В процессе изготовления изделия обретают рёбра жёсткости, монтажные отверстия, что в результате обеспечивает их прочность и практичность, а также устойчивость к появлению коррозии. Сама по себе конструкция, изготавливаемая с помощью профилей, сложностью не отличается и состоит из вертикально и горизонтально расположенных деталей, выбираемых зависимо от её назначения.

Для возведения перегородок

Профиль для перегородок из гипсокартона обладает большими размерами, нежели иной его вид. Диапазон габаритных размеров изделий варьируется от 50 до 150 мм и выбирается в зависимости от возводимой перегородки, предполагаемой нагрузки на неё, необходимости монтажа коммуникаций, укладки изоляционных материалов. Перегородочные профили делятся на:

• направляющие (имеют маркировку UW), применяемые для определения направления перегородки, её плоскости. Крепятся по периметру конструкции и обладают диапазоном ширины от 5 до 10 см, позволяющей подобрать деталь по толщине простенка;

  Таблица: размеры направляющего профиля (UW).

• стоечные (маркируются символами CW). Используется для придания каркасу большей прочности. Монтаж осуществляется с шагом в 400 мм, что даёт возможность крепить к нему гипсокартонные листы. Длина варьируется от 3 до 4 м, а ширина подбирается соответственно направляющему профилю. Кроме того, качественная продукция обладает специальной насечкой, облегчающей прокладку и дальнейшее крепление коммуникаций.

  Таблица размеров стоечного профиля (CW).

Для оформления стен и потолков

Практически все стеновые, потолочные конструкции формируются с применением профилей 2 видов – направляющего и несущего. Для получения изогнутых фигурных форм используется гибкий профиль для гипсокартона. Описание каждого из них:

• направляющий (маркируется UD). Способствует созданию плоскости поверхности, в дальнейшем обшиваемой гипсокартоном. При возведении стенового или потолочного каркаса, профиль устанавливается по периметру, обеспечивая конструкции прочность, достигаемую толщиной изделий.
  Направляющий профиль для гипсокартона имеет длину 3 либо 4 м, высоту 27 мм, ширину 28 мм. Толщина стенки различается, зависимо от производителя и варьируется в диапазоне 0,4 — 0,6 мм. При выборе деталей следует, прежде всего, обращать внимание на толщину металла, определяющую дальнейшую возможность конструкции выдерживать нагрузки. Например, тонкая сталь вполне применима для отделки стен, однако её прочности будет явно недостаточно для потолочной системы.

• несущий (маркируется CD). Придаёт металлическому каркасу заключительную форму, выполняет основную его функцию – наделение конструкции прочностью, жёсткостью, так как к несущему профилю прикручиваются гипсокартонные листы.
  Изделия имеют длину 3 или 4 м, высоту 27 мм, ширину 60 мм. Несущий потолочный профиль для гипсокартона, так же как направляющий, обладает различной толщиной, зависимо от используемой стали.


• арочный. Отличается тем, что имеет в структуре отверстия, надрезы, которые дают возможность придать ему любую форму. Основные размеры полностью совпадают с прочими видами изделий.



Дополнительные детали

Помимо основных разновидностей, существуют различные элементы, способствующие усилению конструкции, приданию ей большей защищенности либо же облегчению последующей отделки:

• усиленный (маркируется UA). Производится из высококачественной стали и имеет повышенную устойчивость к появлению коррозии. Используется в различных конструкциях, к которым предъявляются повышенные требования, а также имеющим увеличенную высоту. Усиленный профиль для гипсокартона обладает такими размерами: ширина основания варьируется от 50 до 150 мм, высота боковых частей – 40 мм, длина в диапазоне 2.6 – 4 м. Толщина используемого металла составляет 2 мм;

• угловой (защитный). С его помощью внешним углам обеспечивается большая защита во время эксплуатации, предотвращается появление на них сколов, потёртостей. Множество отверстий по всей поверхности элемента упрочняют контакт, облегчают отделку штукатуркой либо шпаклёвкой. Стандартная длина – 3 м, а вариаций сечений насчитывает 3 – 25х25х0,4 мм; 31х31х0,4 мм и 31х31х0,5 мм;

• угловой (штукатурный). Используется для монтажа на углах или торцах перегородок, а также иных поверхностях, которые в дальнейшем оштукатуриваются. Также имеет на своей поверхности множество отверстий, облегчающих отделочные работы, и изготавливается из стойкой к появлению коррозии стали либо алюминия. Изделия выпускаются длиной 2,5, 3 м, сечением 35х35 мм;
• U-образный. Используется для сокращения до минимального значения расстояния при креплении гипсокартонных листов. Длина профиля составляет 4 м, высота – 15 мм, ширина – 98 мм, толщина металла – 0,6 мм.
• маячковый. Применяется при отделочных работах для придания поверхности большей ровности путём использования в качестве направляющей опорной базы. Для производства используется высококачественная оцинкованная сталь, обладающая устойчивостью к появлению коррозии. Элементы имеют длину 2,5, 3 м, сечение 22х6, 23х10, 62х6,6 мм и толщину металла от 0,35 до 0,55 мм.


Обратите внимание! Продукция крупных и положительно зарекомендовавших себя производителей производится с использованием стали лучшего качества, что делает её приобретение более целесообразным.

Крепёжные элементы

Фиксация профилей к плоскостям, а также между собой осуществляется изделиями, к которым относятся:

• П-образный кронштейн. Согнутая перфорированная металлическая пластина, предназначением которой является соединение возводимого каркаса со стенами и потолком. Для этого кронштейн фиксируется к отделываемой поверхности серединой, а к концам крепится стартовый профиль для гипсокартона;
• быстроподвес. Используется, когда П-образного кронштейна недостаточно, и состоит из 2 частей – спицы с ушком на одном конце и непосредственно подвеса. Части изделия крепятся между собой при помощи пружины, обеспечивающей регулировку высоты подвеса, в чём заключается преимущество элемента. Крепление данного типа отличается недостатком – спустя некоторое время пружина слабеет, в результате чего возможно провисание подвесного потолка.
• крабовый соединитель. Делает возможным крепление несущих профилей крест-накрест. Для этого изделие монтируется в профиль, крепится к нему усиками, саморезами, после чего аналогичным способом крепится перемычка, которая также фиксируется саморезами. Для установки одного крабового соединителя, его требуется фиксировать 8 саморезами;
• CD-соединитель. Предназначение элемента – удлинять несущие профили. Для этого они вставляются в соединитель с обеих сторон и фиксируются саморезами;
• двухуровневый CD-соединитель. Нечасто встречающееся изделие, используемое для сборки каркаса, крепящегося к деревянному перекрытию. Изготовленный с помощью данных крепёжных элементов каркас получается двойным: вначале набирается первый, а после него второй уровень профилей, который монтируется обычным способом. Необходимость использования двухуровневого соединителя заключается в потребности компенсации изменения размеров дерева зависимо от уровня влажности, температурных перепадов.

Крепление металлических профилей к поверхностям, между собой, а также прикручивание к ним листов гипсокартона осуществляется при помощи саморезов колющего и сверлящего типа, оснащаемых нейлоновыми дюбелями, анкер-клиньев, дюбель-гвоздей.

Как подобрать качественные профили и крепёж?

Приобретая профиль, следует сразу же проверить, чтобы он был ровным, соответствовал заявленному размеру, не имел повреждений оцинкованного покрытия. Кроме того, изделия, толщина которых менее 0,55 мм, для обустройства каркаса использовать нельзя. Для покупки качественных изделий рекомендуется ознакомиться с видами брака:

• недостаточная толщина металла, что влечёт за собой прокручивание саморезов. По возможности, следует проверять все виды профилей для гипсокартона при помощи штангенциркуля либо же сравнивать изделия различных производителей, если инструмента под рукой нет;
• ржавчина. Если следы коррозии уже имеются, то она однозначно будет распространяться далее. Повышенное внимание следует также уделить обильно смазанной продукции – это может означать попытку продавца скрыть какие-либо недостатки;
• неправильная прокатка. Для её обнаружения достаточно лишь осмотреть отдельную деталь – профиль будет с нарушенной формой, перекручен. Подобная проблема может возникнуть также при неправильном хранении изделий;
• несоответствие указанным производителем размерам профиля под гипсокартон;
• редкая либо слабо сделанная насечка, которая способствует плохому вкручиванию саморезов;
• следы коррозии на поверхности крепежа. Также необходимо проверить острие и головки, шлицы которых должны быть чёткими. Пластиковые пробки дюбелей не должны иметь наплывов, так как они затрудняют помещение деталей в отверстия;
• наличие заусенец на поверхности профиля для гипсокартона.

Таким образом, разнообразие металлических профилей и ассортимент крепёжных элементов дают возможность подобрать изделия для максимально комфортного возведения конструкции из гипсокартона. Основное значение имеет грамотный и взвешенный выбор, своевременное обнаружение брака. Покупка качественной продукции, следование правилам её монтажа приведёт к скорейшему выполнению работ, а результат превзойдёт все ожидания.

Виды и таблицы размеров профилей для гипсокартона

При строительстве или ремонте частного дома очень часто применяются конструкции из гипсокартонных листов. В зависимости от начальных условий и конечных целей они могут монтироваться к конструкциям из различных материалов, а одним из возможных и наиболее часто применяемых вариантов является каркасная конструкция из металлических профилей.

Металлические профили для гипсокартона могут применяться при монтаже различных по типу и назначению конструкций. В частном домостроении гипсокартонные профили обычно применяются для следующих целей:

• формирования каркасов для подвесных потолков;
• облицовки стен;
• возведения двухсторонних перегородок;
• обустройства ниш для купейных дверей.

На рынке строительных материалов присутствует широкая номенклатура металлического профиля различных видов и размеров, отображённая в таблице 1.

Таблица 1. Виды и обозначение металлического профиля для конструкций из гипсокартона

ПН (UW)	профиль направляющий
ПС (CW)	профиль стоечный
ПП (CD)	профиль потолочный
ПНП (UD)	профиль направляющий потолочный
ПА	профиль арочный
UA	профиль усиленный
U	У-образный профиль с отбортовками
	Упругая шина
ПУ	профиль угловой
ПМ	профиль маячковый

Металлический профиль для гипсокартона изготавливается из рулонной оцинкованной стали толщиной 0,4—0,7 мм методом проката через профилегибочный станок, который формирует рёбра жесткости и перфорирует монтажные отверстия одновременно с приданием изделию требуемой формы, а покрытие из цинка обеспечивает долговременную защиту изделия от коррозии.

ПН (UW) – профиль направляющий

Он имеет П-образную форму и используется в каркасах перегородок и облицовок в качестве направляющего элемента или устройства перемычек в паре со стоечным профилем, с соблюдением соответствующих типоразмеров (одинаковая ширина спинки).

Таблица 2. Размеры направляющего профиля

ПН (UW) – 50×40	0,4 – 0,6	50	40	2,6; 3,0; 4,0
ПН (UW) – 65×40		65
ПН (UW) – 75×40		75
ПН (UW) – 100×40		100

Для большего удобства и легкости монтажа некоторые производители могут делать спинку перфорированной под будущие точки крепления.

ПС (CW) – профиль стоечный

По форме имеет вид квадратной буквы «С» и применяется в качестве вертикальных стоек для гипсокартонных перегородок и облицовок стен. Монтируется в паре с соответствующим по типоразмеру ПН-профилем (одинаковая ширина спинки). Выбор размеров следует производить, отталкиваясь от ширины конструкции (влияет на ширину спинки) и её высоты (длина профиля от пола до потолка без соединений).

Таблица 3. Размеры стоечного профиля

ПС (CW) – 50×50	0,4 – 0,6	50	50	2,6; 3,0; 4,0
ПС (CW) – 65×50		65
ПС (CW) – 75×50		75
ПС (CW) – 100×50		100

В спинке могут быть отверстия для инженерных коммуникаций, а на полках тиснение полосками или точками для центровки саморезов при ввинчивании и метке при монтаже ГКЛ (зависит от производителя).

ПП (CD) – профиль потолочный

Применяется при монтаже каркасов подвесных потолков и облицовке стен. Полки и спинка такого профиля имеют продольные тиснения в виде трех полос для центрирования ввинчиваемых саморезов и увеличения жесткости. К опорным конструкциям крепление производится при помощи подвесов, для установки которых края потолочного профиля загнуты вовнутрь. Монтаж производится в тандеме с потолочным направляющим профилем.

Таблица 4. Размеры потолочного профиля

ПП (CD) – 60×27

0,4 – 0,6

60

27

2,6; 3,0; 4,0

ПНП (UD) – профиль направляющий потолочный

Служит в качестве направляющей и удерживающей опоры для потолочного профиля ПП как при монтаже подвесных потолков из ГКЛ, так и при облицовке стен листами гипсокартона. Монтируется в тандеме с потолочным профилем.

Таблица 5. Размеры направляющего потолочного профиля

ПНП (UD) – 28×27

0,4 – 0,6

28

27

3,0

Для удобства некоторые производители могут выпускать направляющий потолочный профиль с отверстиями в спинке под будущие монтажные точки.

ПА(CD) – профиль арочный

Используется для выполнения конструкций с радиальными изгибами. Он изготавливается на основе ПП-профиля с формированием ровных участков длиной по 150 мм на обоих концах. При самостоятельном изготовлении арочного профиля из потолочного необходимо разрезать полки изделия на сектора, а затем изогнуть в нужном направлении с требуемым радиусом.

Таблица 6. Размеры арочного профиля

ПА(CD) – 60×27 konvex (наружн.)	0,4 – 0,6	60	27	2,6; 3,0; 4,0	1000
ПА(CD) – 60×27 konkav (внутр. )					500

UA – профиль усиленный

Используются для формирования каркаса подвесных потолков усиленной прочности. Также может использоваться как часть конструкций для крепления дверных и оконных коробок, отделки стен, для размещения проводки и коммуникационных линий, а также монтажа перегородок с особенными требованиями и увеличенной высотой. Отличается увеличенной толщиной металла в изделии и увеличенной высотой полки.

Таблица 7. Размеры усиленного профиля

UA – 50×40×2	2,0	50	40	1	2,6; 3,0; 4,0
UA – 75×40×2		75		2
UA – 100×40×2		100
UA – 125×40×2		125
UA – 150×40×2		150

U-образный профиль с отбортовками

Используется для монтажа потолков, перегородок, мансард, и обшивки стен. U-образный профиль применяется в случаях когда требуется сократить до минимума монтажное расстояние при креплении листов гипсокартона.

Таблица 8. Размеры U-образного профиля

U-образный профиль с отбортовками

0,6

98

15

4,0

Упругая шина

Упругая шина используется при монтаже ГКЛ в пространстве между перекрытием и конструкцией кровли, при небольшой монтажной высоте, при устройстве облицовки по деревянным рейкам или кирпичной кладке.

Таблица 9.

Размеры упругой шины

Упругая шина

0,6

60

4,0

ПУ – профиль угловой

Он предназначен для защиты наружных углов гипсокартонных перегородок и облицовок, штукатурного слоя от механических повреждений. Профиль имеет острый угол (85°) и перфорацию по всей длине каждой полки. В отверстия полок проникает шпатлевка, что обеспечивает прочное сцепление с поверхностью угла. Изготавливается из оцинкованной стали или алюминия.

Таблица 10. Размеры углового профиля

ПУ20×20	0,22 – 0,25	20	алюминий	2,5; 3,0
ПУ25×25	0,4	25	оцинкованная сталь
ПУ30×30	0,4	30
	0,5
ПУ35×35	0,5	35

ПМ – профиль маячковый

Используется как опорная направляющая при отделочных работах по выравниванию поверхностей (оштукатуриваниие, шпаклевка, заливка стяжки пола). Крепится в требуемый уровень при помощи строительных растворов.

Таблица 11. Размеры маячкового профиля

ПМ6×22	6	22	3,0; 2,5	от 0,35 до 0,55
ПМ6×22		60
ПМ6×22	10	23

---

Виды и размеры профилей для гипсокартона: направляющие, стоечные и комплектующие | Полезные статьи | Санкт-Петербург

Содержание статьи:

Профили для гипсокартона (профили ГКЛ) широко применяются в строительстве. Гипсокартонные конструкции становятся более жёсткими, без утяжеления, благодаря каркасу из профилей. Профили на столько легко монтировать, что даже новичок справится с установкой.

Профили ГКЛ используют для выравнивания стен и потолка, для монтажа межкомнатных стен, арок и сложных дизайнерских конструкций из гипсокартона.

Этот материал популярен благодаря высокому качеству отделочных работ, низкой себестоимости, простоте монтажа, а также надёжности и долговечности конструкции.

Профили подразделяются по своему назначению и типоразмерам. Производятся из стального оцинкованного листа методом холодного проката.

Цинкование надёжно защищает профили от коррозии, а толщина металла от 0,45 мм и больше обеспечивает жёсткость и прочность конструкции.

Особенность профиля для ГКЛ – продольные канавки, которые центрируют шуруп при его ввинчивании. Центральные канавки также служат ориентиром при точной сборке каркаса и установке гипсокартонных листов.

АО «Сталепромышленная компания» производит стоечные и направляющие профили для ГКЛ.

Стоечные

Стоечные профили используют для каркаса стен, межкомнатных перегородок и подвесных потолков.

Стоечные стеновые (ПС)

Стеновой направляющий профиль применяют для монтажа рамки каркаса стен. У них С-образная форма. Их используют как вертикальные стойки для каркаса гипсокартонных перегородок и облицовок. Монтируется стоечный профиль в паре направляющим профилем.

Не даёт гипсокартону прогибаться, делая конструкцию жёсткой и прочной.

Размеры:

Стоечные стеновые

Стоечные потолочные (ПП 60х27)

Потолочные профиль применяется для монтажа подвесных потолков. Для этого он крепится по периметру помещения на уровне будущего потолка.

Направляющие

Направляющие используют для стоечных и потолочных профилей и для перемычек между ними.

Направляющие стеновые (ПН)

Применяют их как направляющие для стоечных профилей и для устройства перемычек между ними в каркасах перегородок и облицовок. Монтируется в паре с ПС-профилем. Имеет С-образную форму.

Размер:

Стоечные стеновые

Направляющие потолочные (ППН 28х27)

Используют как направляющий элемент для профилей ПП 60х27 при монтаже каркаса подвесного потолка. При монтаже подвесного потолка профиль ПН крепится по периметру помещения на стенах. При установке каркаса для облицовки профиль крепится к полу и потолку.

Дополнительные комплектующие

Перфорированный угловой профиль

Для отделки внешних углов поверхностей, облицованный листами гипсокартона, используйте перфорированные угловые профили. Они обеспечивают правильную геометрию внешних углов и защищают их от сколов при ударах. Формирует прямую прочную угловую кромку наружных углов конструкций из гипсокартона. Прикрепляются там, где нужно выровнять угол.

Профиль угловой перфорированный имеет размеры 20х20, стандартная длина 3 м.

Перфорированный угловой профиль

Профиль маячковый

Профиль используется для опорной направляющей базы при оштукатуривании поверхности и подготовки поверхности стен для укладки плитки. Профиль пригоден для штукатурок на основе извести, гипса, цемента. Профиль маячковый изготовлен из оцинкованной стали с круглой перфорацией для надежной связи со штукатурными смесями.

Профиль маячковый

Соединитель одноуровневый

Служит для крестообразного соединения металлических потолочных профилей ПП 60х27 каркаса подвесного потолка в одном уровне и в перпендикулярных направлениях.

Соединитель одноуровневый

Соединитель двухуровневый

Соединяет потолочные профили в разных уровнях и во взаимно перпендикулярных направлениях.

Соединитель двухуровневый

Удлинитель профиля ГКЛ

Соединяет или удлиняет потолочные профили. Также применяется с профилем ПП 60х27.

Удлинитель профиля ГКЛ

Пружинный подвес

Предназначен для крепления каркаса подвесного потолка из профилей ПП 60х27 к основанию. Подвес состоит из двух частей: анкерного подвеса с зажимом и тяги подвеса.

Пружинный подвес

Подвесы

В наличии в СПК есть подвесы прямые большие и малые.

Применяется для крепления потолочных профилей к основанию, либо для крепления стоек к несущей стене.

Прямой подвес применяют для уменьшения расстояния между конструкциями подвесного и несущего потолка. Профиль крепится к прямому подвесу при помощи саморезов.

Большой подвес используют при монтаже гипсокартона с утеплителем или без него. Малый подвес используется без утеплителя.

Крепёж

Для монтажа профилей к стене понадобятся забивные дюбеля. Чаще всего используют 6х40 мм или 6х60 мм в зависимости от качества и толщины стены.

Крепятся дюбеля к стене на расстоянии 300-400 мм. Соединяются профили между собой саморезами типа LN9, LN11 (саморез с острым концом) или LB9, LB11 (саморез с высверливающим концом). Для монтажа профиля к одному подвесу использую саморезы.

На что обратить внимание

При выборе профилей ГКЛ учитывайте размеры будущей конструкции, ее назначение и производителя профилей.

Обратите внимание, недобросовестные производители изготавливают профили из металла меньшей толщины, которая заявлена. Тем самым экономя на производстве. Также профили могут производиться на устаревшем оборудовании, которое уже отслужило свой срок. Такое оборудование производит некачественную продукцию, с некорректными размерами и поврежденным цинковым покрытием.

Продукция производителей с хорошей репутацией, как правило, имеет все необходимые сертификаты соответствия, что может служить гарантией качества.

Производство

ОАО «Сталепромышленная компания» производит профили для гипсокартона по ТУ 1120-001-77148144-2005 из оцинкованной стали. Поставщики рулонного оцинкованного металлопроката – ММК, китайские производители, Миттал Стил Темертау поставляет материалы по ГОСТ 52246-2004.

Стандартная длина профиля – 3 м. Возможно изготовление профиля по размерам заказчика.

• Минимальная длина – 0,5 м.
• Максимальная длина – 6 м
• Стандартная длина – 3 м.
• Толщина металла от 0,3 мм до 0,65 мм.

Размеры и виды профиля для гипсокартона, и другие параметры — Все о гипсокартоне

Благодаря ГКЛ, который крепится к каркасу из металлических длинномерных изделий, потолок и стены обретают максимально ровную поверхность. Применяемый профиль для гипсокартона необходим для фиксации конструкции. Использование профиля под гипсокартон позволяет облегчить установку ГКЛ, главное – подобрать подходящие виды вспомогательных материалов.

Назначение данных элементов

Просматривая фото различных дизайнерских решений, люди прибегают к изменению интерьера собственной жилплощади с помощью ГКЛ. Профиль для перегородок из гипсокартона позволяет собрать ровную композицию любой формы. Длинномерное изделие любой марки имеет незначительный вес, благодаря чему его монтаж удобен и быстр.

Сам гипсокартон отлично впитывает влагу. Гипсовые изделия из этого материала не рассыхаются, но и чрезмерно не увлажняются. Конфигурация гипсокартона при этом остаётся неизменной. Известны и звукоизоляционные отличительные черты этого материала, а также возможность соорудить зону для встроенной мебели.

Металлический длинномер отличим от деревянных балок влагоизоляционными свойствами, и не рассыхается. В отличие от необработанных металлических изделий, данные элементы при производстве подвергают оцинковке, поэтому они не ржавеют. К тому же, благодаря гибкости некоторых профилей, можно добиться неповторимого дизайна интерьера.

Для быстрого достижения ровной поверхности потребуется купить все необходимые профили и их комплектующие (крабы, удлинители и соединители), соорудить обрешёточный каркас, обшить ГКЛ, установить угловые длинномерные элементы, а после – зашпаклевать стены. Причём такие действия не требуют услуг мастеров, ибо их можно осуществить самостоятельно, не имея особых навыков по монтажу подобных конструкций.

Виды профилей

Основные виды профилей

Все виды профилей используются для монтажа каркаса. Каждая модель имеет собственное предназначение, поэтому правильно установить их возможно только по назначению. Существуют основные виды металлопрофиля:

• стоечный;
• направляющий;
• гнутый;
• потолочный;
• угловой (монтаж такого г профиля для гипсокартона осуществляется после обшивки всего каркаса ГКЛ).

Гибкий профильНаправляющий профильПотолочный профильУгловой профиль

Выбирая профиль в магазине, или присматривая марку по фото с указанием размеров, можно определить, какой именно металлический длинномерный элемент для крепления ГКЛ идеально подойдёт. Все виды производятся из специального холоднокатаного металлического листа, впоследствии обрабатываясь методом оцинковки. Полученные изделия отличаются особой практичностью, крепостью, надёжностью и удобством применения. К тому же, оцинкованный металлический материал устойчив к коррозийным образованиям, а потому он долговечен.

Металлический каркас состоит из вертикальных и горизонтальных элементов. Вертикальные выполняют несущую функцию, поэтому их называют как стоечными, так и несущими. Расположенные им перпендикулярно элементы (это в горизонтальной плоскости), называют направляющими (или стартовыми). Чтобы выбрать необходимое изделие, следует разобраться в назначении каждого из видов.

Основные виды профиля	Марка Высота/ ширина	Длина, м	Вес 1 м профиля, кг	Использование
Направляющий	ПН 100/40	От 2,5 до 4,5	0,85	Требуются для установки каркаса перегородок, облицовок
	ПН 75/40		0,73
	ПН 65/40		0,68
	ПН 50/40		0,6
	ПН 28/27	От 2, 75 до 4,5	0,4	Необходим при монтаже каркаса для облицовки стен или подвесного потолка
Стоечный	ПС 100/50	2, 75 – 4,5	0,97	Для построения каркаса потолка или облицовки стен
	ПС 75/50		0,85
	ПС 65/50		0,81
	ПС 50/50		0,73
Потолочный	ПП 60/27	2,75 – 4,5	0,6	Для крепления каркаса навесных потолков, облицовки стен
Угловой	ПУ 31/31	2,75 – 4,5	0,2	Для защиты внешних перегородочных углов, облицовки стен
Гибкий (арочный)	ПП 60/27 с гибочным радиусом, не превышающим 50 см	Менее 6 см	0,6	Нужен при монтаже каркаса для арочных потолков, криволинейных конструкций, сводов

Под аббревиатурой ПС подразумевается стоечный металлический материал. Для формирования плоскостей в вертикальном положении используют стоечный стройматериал. Его применение способствует отличной фиксации гипсокартона в стеновой области. При производстве обычно стоечный длинномерный элемент выполняется способом прокатки на профилегибочном уровне. Многие производственные фирмы изготавливают данное изделие из стальной ленты, а его длина может варьироваться от 2 м 75 см до 4 м 50 см. Ширина развёртки данного изделия также может быть различной.

Применение стоечного профиля для гипсокартона

Размеры профиля для гипсокартона:

• его высота обычно составляет 50 мм;
• ширина – от 50 до 100 мм;
• длина – от 2,75 до 4 м.

При выборе длинномерного элемента стоит обратить внимание, какова толщина изделия.

Практика показывает, что данные элементы, имеющие толщину от 0,45 мм, устойчивы и долговечны. Слишком тонкие длинномерные изделия чрезмерно мягки, поэтому очень сложно добиться жёсткой фиксации саморезов. Для установки профиля под гипсокартон используют металлические материалы таких марок, как Кнауф, Гипрок или других брендов. Все производители предпочитают выпускать данные изделия таких размеров, чтобы в помещении максимально сохранялась экономия пространства. Во время установки эти элементы практически не имеют отходов.

Используемые стоечные профили для перегородок из гипсокартона способствуют улучшению качественных характеристик конструкции. Усиленный каркас профилем CW с шагом в 0,4 м, устанавливается с учётом необходимости крепления гипсокартонного листа с двух сторон. Применяются данные элементы и для конструирования каркаса для крепления ГКЛ во время обшивки стен или подвесных потолочных изделий.

Что касается перегородок – стоечный элемент маркируются CW или ПС. Ширина их подбирается к стартовым профилям. Такие изделия отличны для облегчения установки коммуникаций. Некоторые элементы имеют особое ребро жёсткости, формирующее отогнутый край. Это изделие применяют для создания каркаса во время установок перегородки.

Применение направляющего профиля

Направляющий (стартовый) металлический элемент обозначают аббревиатурой ПН. Он имеет П-образную форму, ширину в 40 мм, высоту, равную 50, 65, 75 и 100 мм, а его толщина равна 55 мм. Не зависимо от того, какая у гипсокартона толщина, его установка возможна благодаря различной ширине выпускаемого направляющего элемента.

Направляющие способствуют фиксации вертикальной области стоечного профиля, в этом заключается основная их задача. Они выполняют функцию этаких «рельсов». Также существуют направляющие металлические профили, предназначенные для установки гипсокартона в подвесном каркасе. Угловой соединитель «краб» применяют при монтаже одноуровневой конструкции.

Направляющий алюминиевый или стальной агрегат необходим для формирования каркаса стен и крепления подвесных потолков. Все детали устанавливаются по всему периметру конструкции. Бур проходит сквозь них, поэтому лучше всего выбрать перфорированные элементы, поскольку монтаж через отверстия более лёгок, чем через металлическое препятствие. Применяются и направляющие профили для создания перегородок. Их маркировка обычно обозначается UW или ПН, и они имеют широкий спектр типоразмеров.

Стоечные и направляющие профиля формируют каркас гипсокартонных изделий

Потолочный и угловой профиль

Потолочный длинномерный элемент необходим для крепления гипсокартона к потолочной конструкции. При расчёте необходимого количества материала потолочный профиль обозначают аббревиатурой ПП. Специалисты утверждают, что данный элемент является подвидом стоечного профиля. Потолочный имеет ширину в 27 мм и высоту в 60 мм. Благодаря такой малой ширине данного крепёжного элемента для гипсокартона удобнее закрепить встык составляющие внешней отделки.

Важно! Для закрепления между собой несущих деталей фальш колонн или для установки потолочных профилей лучше использовать прямые универсальные подвесы.

Применение углового г профиля для гипсокартона (ПУ) отлично для внутренней отделки конструкции. Установка такого г профиля для гипсокартона способствует отличной фиксации в угловой области. Он упрочняет конструкцию, и защищает стык от внешних негативных факторов. К тому же, использование г профиля для гипсокартона необходимо для быстрой и равномерной штукатурки в угловой области конструкции. Особенностью такого длинномерного элемента является то, что не зависимо от того, какой он: алюминиевый или стальной, перфорированная основа отлична для его крепления и оштукатуривания. Его параметры составляют обычно 31х31 мм, реже производители выпускают ПУ 25/25 мм и 35/35 мм.

Перечисленные виды – основные, их монтаж осуществляется гораздо чаще, нежели чем маячковый, арочный или любой другой для криволинейных конструкций. Любой профиль для гипсокартона способен установить даже человек, не имеющий особых навыков с подобной работой.

Применение гибкого арочного профиля

Компании-производители стали выпускать гибкий гипсокартонный элемент, что помогло решить вопрос о правильном выборе изделий для криволинейных композиций потолка и стен. Постепенно гибкий элемент приобрёл широкое распространение. Имеет гибкий профиль размеры 60х27. Производители утверждают, что постепенно арочный длинномерный элемент будет выпускаться и других размеров и типов.

В зависимости от пожеланий клиента в стеновом оформлении, он может выбрать изделие арочного вогнутого или выпуклого типа. В любом случае арочный профиль позволяет изготовить конструкцию сложной формы. Однако не всегда удаётся приобрести гибкий профиль. Поэтому арочный элемент можно заменить стоечным профилем, только при монтаже потребуется использование кусачек и других приспособлений.

Закрепление арочного профиля

Арочное металлическое изделие бывает:

• вогнутым. Его радиус варьируется от 500 до 4000 мм и более, а длина стандартного изделия достигает 5000 мм;
• у выпуклого элемента радиус и длина несколько отличаются. Минимальный радиус составляет 1001 мм, максимальный – 4001 мм. Его длина может составлять 2000 мм, 2600 мм, 3000 мм, 3100 мм, 4000 мм, 5000 мм и более.

Такой гипсокартонный длинномерный элемент позволяет добиться желаемых изгибов при ремонте, встраивании стеллажей, создании индивидуального стиля потолка или построении перегородок, формируя всевозможные арки, изгибы или узоры.

Материалы для крепления профилей

При установке профилей обычно требуется использование подвесов, соединителей и удлинителей. Поэтому перед приобретением всех изделий следует правильно рассчитать количество длинномерных элементов и их аксессуаров.

Какой размер профиля лучше всего подходит для раздела? Как выбрать прочный и надежный профиль для гипсокартона

Нередко при планировании и проведении строительно-ремонтных работ встречается понятие «профиль». Многие знают, что это такая особенная конструкция конструкции, призванная обеспечить надежность каркасов потолков, арок, разного рода перегородок и многого другого. На сегодняшний день известно несколько видов профилей, различающихся, главным образом, материалом, из которого он изготовлен.Однако в этой статье мы подробно остановимся на профиле для гипсокартона и его разновидностях.

Итак, вы наверняка знаете, что гипсокартон крепится к стене всего двумя способами:

1. Клей
2. Через профиль

Речь пойдет конкретно о втором способе.

Ввиду того, что гипсокартон крепится только к стене, имеющей ровную поверхность, профиль как нельзя лучше позволяет подготовить грунт для последующей работы с этим материалом.Как правило, профили изготавливаются из оцинкованного стального листа, разрезанного на отдельные пластины, гнутого, с предварительно проделанными отверстиями, необходимыми для дальнейшей работы.

Неудивительно, что прочность строительной конструкции напрямую зависит от надежности используемого профиля, основными требованиями к которому являются: высокая степень качества, долговечность эксплуатации и соблюдение необходимого уровня прочности.

Какие бывают профили для гипсокартона?

1. Класс основных (реечных) профилей для гипсокартона.Их можно узнать по С-образной форме поперечного сечения с изогнутыми краями. Они представляют собой своеобразный несущий каркас, к которому крепится сам гипсокартон.
2. Класс направляющих профилей для гипсокартона. Отличительная особенность – П-образная форма секции. И непосредственно с них начинается сама работа по подготовке поверхности к креплению гипсокартона.

• Направляющая для работы со стенами / перегородками (PN)
• Направляющая для потолка (PNP)
• Основа для потолка (PP)
• Стойка (FS)
• Уголок (PU) предназначен для защиты углов
• Мыльчковый ( PM) используется для придания стенам более ровной формы

Характеристики

Взяв за основу представленные выше типы профилей, остановимся более подробно на их характеристиках и особенностях.

• ПС-50 (вертикальные стойки каркасов) крепятся саморезами
• ПС-75 (каркас под обшивку)
• ПС-100 (один из элементов опор) применяется для обшивки стен и перегородок
• ПНП-27 (направляющая профиля ПП)
• ПН-50 (направляющая профиля ПС) применяется в случае подвесных потолков
• ПА (арочный профиль)

Как выбрать профиль для гипсокартона

В основном, как и с любым другим элементом, нужно руководствоваться поставленными целями.Итак, с учетом той функции, которую должен выполнять профиль для гипсокартона, выбирается тот или иной из вышеперечисленных видов. Также особое внимание при покупке уделяется материалу изготовления, который может быть представлен следующими вариантами:

• Алюминий
• Цинк Сталь
• Пластик

Выбор за вами! Однако, прежде чем приобретать какой-либо конкретный профиль, внимательно ознакомьтесь с его особенностями, характеристиками и сферой использования, чтобы не попасть в казусные ситуации.

Монтаж легких и универсальных конструкций из гипсокартона очень прост даже для новичка в этом деле. Достаточно изучить последовательность и технологию установки каркаса, произвести точные замеры, чертеж, купить необходимые материалы и оснастить необходимым инструментом.

Неважно, собираетесь ли вы делать бригаду или, в основе любой конструкции будет металлический профиль. Именно из них формируется каркас, на котором будут располагаться листы гипсокартона.Современные изделия изготавливаются из тонких, но прочных металлических пластин. Они имеют широкую область применения, придают конструкциям из гипсокартона жесткость, не утяжеляя их, а также очень удобны в работе. Гнутые металлические бруски незаменимы при создании сложных элементов декора для дома.

Какие типы профилей существуют?

Если вы впервые работаете с гипсокартоном, ознакомьтесь с основными видами профилей для создания жесткого каркаса. Огромное количество их видов и элементов крепления может поставить в тупик начинающего мастера.

Шесть основных типов (маркировок) металлических профилей:

• Направляющие для сборки рамы (SC) или (UW). Их стандартная глубина – 40 мм, ширина – 50 мм, 75 мм или 100 мм, в зависимости от толщины стены. Судя по названию, данное направляющее изделие представляет собой своеобразную рейку, основу для последующего крепления направляющих профилей стеллажа и потолка.
• Потолочные направляющие (ПНП) ​​или (УД) выполняют те же функции и предназначены для крепления цоколя потолка под гипсокартонную обшивку.Этот вид незаменим при монтаже многоуровневых натяжных потолков.
• Потолок (PP) или (CD) крепится к потолку с помощью прямых подвесов или анкерных зажимов. Из этого вида реек формируется сам потолочный каркас.
Стойка
• (ПС) или (CW) предназначена для крепления фундамента будущих гипсокартонных стен и стен, крепится непосредственно к направляющему профилю.
• Маячный профиль для выравнивания стены по уровню (ПМ), его можно назвать рейкой, по которой идет правило. Очень удобно использовать при оштукатуривании стен.
• Угловой профиль предназначен для выравнивания и усиления углов (UP).

К приспособлениям для крепления различных типов профилей относятся: крабовые соединители, образующие их перпендикулярные крепления в раме, удлинители для различных комбинаций металлических сегментов, анкерные зажимы, прямые крепления, двухуровневые CD-соединители и другие.

Для создания конструкций из профилей потребуются клещи для их крепления без шурупов (скрапп-профиль), фреза, черновой рубанок (рашпиль), инструмент для гибки, кусачки.Подсчитывая необходимое количество изделий каждого вида, не забывайте, что их стандартная длина составляет 3 или 4 метра.

3770 0 0

Привет, товарищи! Сегодня нам предстоит узнать, какие бывают профили для гипсокартона, для каких целей их можно использовать и как их монтировать. Кроме того, мы разберем пару базовых конструкций, которые являются основой практически всех видов внутренней отделки помещений с использованием ГКЛ.

Почему профиль

Как известно, для устройства каркасов и обрешетки под ГКЛ используются не только оцинкованные профили, но и.Какой из материалов лучше?

Ответ прост: профиль . Аргументы – к вашим услугам:

• Оцинкованная сталь служит неограниченно долгое время, независимо от влажности воздуха. Из всех негативных воздействий стальной профиль боится только коррозии, от которой он надежно защищен слоем цинкового покрытия;

• Цинкование не боится нападения насекомых, которые за 10-15 лет вполне способны разрушить или испортить деревянный каркас;
• Геометрия и размеры элементов стального каркаса не изменяются, а стержень будет удлиняться и рассыпаться при каждом сезонном повышении влажности.Изменение формы тушки предсказуемо приводит к появлению трещин между листами кожи или даже непосредственно над ними.

ГКЛ, однако, можно монтировать на плоских деревянных стенах без обрешетки, тем самым уменьшая неправильное использование полезной площади помещения. Нанести его и выровнять стены из минеральных материалов по клеевым маякам. В этом случае лист наклеивается на точечно нанесенный гипсовый клей или любую выравнивающую гипсовую смесь.

Огласить весь список

Заголовки

Какие типы профилей можно найти в продаже?

Для сборки каркасов и ящиков используется всего четыре типа:

Однако при желании в строительных магазинах можно найти еще две разновидности:

1. Арочный (гибкий).Умеет сводить дугой с небольшим радиусом, образуя арочные арки или загибы краев многоуровневых потолков;

1. Угловой. Перфорированный оцинкованный уголок укладывается под шпаклевку для укрепления внешних углов стен, дверных и оконных проемов.

Угловой профиль изготавливается не только из оцинковки, но и из ПВХ. Пластиковые армирующие уголки часто поставляются с армирующей сеткой.

В дальнейшем мы обращаем внимание, прежде всего, на те виды профилей для гипсокартона, которые используются для сборки жестких каркасов и обрешетки – CW, UW, CD и UD.

Функциональность

Как соотносятся типы профиля для гипсокартона и их применение? Чтобы ответить на этот вопрос, достаточно прочитать имена.

• Стойка используется для крепления вертикальных стоек при сборке каркасов стен и. Также его можно использовать как перемычку между колоннами, усиливая жесткость каркаса;

Основным элементом каркаса стены с нишами является стеллаж УД.

• Направляющая монтируется на капитальные конструкции (пол, прилегающие стены и потолок).Вставляет края стоек;

• Потолок и потолочные направляющие используются аналогичным образом при установке потолочной решетки. С таким же успехом их можно использовать для выравнивания стен с крупным (более 50 мм) мусором, изгибами и качелями.

Стойки обладают достаточной жесткостью, чтобы выдерживать изгибающие нагрузки, но потолочный профиль из-за небольшой высоты боковых стенок требует дополнительной фиксации. Для этого используются подвесы – прямые и регулируемые.

При недостаточной длине проушин можно последовательно соединить две прямые подвески, тем самым увеличив максимальное расстояние от капитальной конструкции до облицовки.

Размеры

Какие бывают размеры профилей?

Сначала познакомимся со стандартными разделами основных сортов:

• Все потолочные профили из гипсокартона имеют одинаковый размер стен – 60 и 27 миллиметров;

• С ними совместимы потолочные ограждения – 27 и 28 мм соответственно;

• Стеллаж имеет боковые стенки высотой 50 мм, но ширина (нижняя стенка) может составлять 50, 75 или 100 мм;

Чем шире стойка, тем выше ее жесткость по отношению к изгибающей нагрузке.

• Высота боковых стенок направляющих UW – 40 миллиметров, ширина направляющей соответствует ширине стоек – 50, 75 или 100 мм.

С длиной все несколько сложнее. Теоретически по заверениям производителей все разновидности выпускаются длиной от 2,5 до 6 метров включительно.

На практике ассортимент товаров в магазинах намного меньше:

• Для направляющих и потолочных направляющих стандартная длина составляет 3 метра;
• Для реечных и потолочных – 3 и 4 метра.

Если максимальная длина потолочного профиля недостаточна для ваших целей (то есть меньше длины комнаты или высоты выравниваемой стены), используются так называемые прямые соединители для сращивания изделий из меньшая длина. Помимо них в продаже можно встретить перемычки – «крабы».

Стоимость

Сколько стоят оцинкованные элементы обрешетки и каркаса? Приведу актуальные на данный момент (ноябрь 2016 г. ) цены для сети магазинов Леруа Мерлен.

Реальная стоимость зависит не только от сечения и длины профиля, но и от толщины металла, из которого он изготовлен. Продукция из оцинкованного листа толщиной 0,55 – 0,6 мм указывается в прайс-листе компании словами «премиум» или «стринг» и обходится заказчику примерно в 1,5 раза дороже, чем профили эконом-класса (0,4 мм).

Установка

Итак, мы изучили классификацию профилей и их назначение.Пора переходить от теории к практике.

Общие правила

Вот ряд общих для всех типов каркасов и правил установки обрешетки:

• Для резки оцинкованной стали можно использовать только ножницы по металлу . Абразивная резка болгаркой по кругу по металлу крайне нежелательна. Дело в том, что нагрев зоны реза приводит к выгоранию антикоррозионного цинкового покрытия, а край элемента каркаса остается беззащитным перед ржавчиной;

• Направляющие, направляющие потолочные профили и подвесы крепятся к кирпичным, каменным и бетонным поверхностям дюбелями.Размер крепежа зависит от прочности поверхности: для тяжелого бетона достаточно размера 40х4 мм, а для рыхлого газобетона или моллюсков лучше увеличить до 80х8;
• При креплении направляющих просверливают стену, потолок или пол перфоратором прямо через прижатый к нему профиль. Затем в просверленное отверстие ввинчивается резьбовая пробка и прикручивается отверткой. Такая схема крепления избавит вас от проблемы совмещения отверстий в профиле и капитальной конструкции;

• Расстояние между точками крепления направляющих должно быть около полуметра;
• Подвесы по профилю на потолке крепятся с шагом 60 см, а на стене, где подвес выдерживает минимальную нагрузку 80;
• Категорически запрещается использовать деревянные чопперы для крепления направляющих во влажных помещениях.В атмосфере с периодическими колебаниями влажности они быстро высыхают и выпадают из лунок;
• Для соединения профилей между собой или с подвесами используют саморезы по металлу длиной 9 мм. Саморезы вкручиваются только отверткой: соединить два профиля своими руками, отверткой практически невозможно;

На фото проволочная отвертка, которую я использую для сборки гипсокартона.

• Стандартный шаг между столбами или элементами обрешетки – 60 сантиметров: это ровно половина ширины листа гипсокартона.Шаг измеряется не между краями, а между осями элементов каркаса. В этом случае шов между соседними листами будет ложиться ровно на середину профиля;

• Если конструкция в процессе эксплуатации будет испытывать значительные нагрузки (например, если речь идет о стене в узком коридоре), шаг между профилями можно уменьшить до 40 и даже 30 см. Главное, чтобы ширина ГКЛ оставалась кратной этому шагу;

Усиление каркаса перегородки может быть достигнуто без увеличения толщины и уменьшения шага стоек – вложив в каждую из них планку сечением 50х50 или соединив стойки попарно (вставив одну CW в другую. или просто установив их рядом).

• Для шумоизоляции под направляющими помещается демпферная планка. Гасит акустические колебания, предотвращая их передачу от ГКЛ на капитальные конструкции здания;
• Дверные и оконные блоки (в том числе металлопластиковые) крепятся к боковым профилям и горизонтальными шурупами-перемычками длиной 16-32 мм (в зависимости от толщины коробки), вкручиваемыми через профиль. В качестве уплотнения и для усиления связи с внешней поверхностью агрегата необходимо предварительно нанести полосу монтажной пены.

Подвесной потолок, выравнивание стен

Как правильно смонтировать профили под гипсокартон при сборке одноуровневого подвесного потолка?

Пошаговая инструкция – к вашим услугам:

1. Разметив горизонтальную линию потолка, закрепите вдоль нее направляющую UD. Можно смело использовать дополнительные длины любой длины, главное – чтобы в местах соединения с потолком CD направляющая надежно фиксировалась;
2. Отметьте линии, по которым будут монтироваться потолочные профили, и закрепите подвес по этим линиям;
3. Отрежьте (или соедините) потолочные компакт-диски по длине и вставьте их в направляющие;
4. Выровняв каждый компакт-диск длинной линейкой, потяните его к боковым стенкам;
5. Отогните ушки вешалок к потолку.

Если собрать обрешетку для выравнивания стены, все действия полностью идентичны описанным выше, с поправкой на вертикальную ориентацию каркаса.

Раздел

Как собрать каркас перегородки?

В целом это делается так:

1. С помощью отвеса отметьте оси перегородки на потолке, полу и прилегающих стенах;
2. Закрепите по этой линии направляющие;
3. Отметьте положение стоек на потолке и на полу, используя один и тот же отвес;

Маркировка должна оставаться видимой даже после оштукатуривания каркаса гипсокартоном.Он поможет вам закрепить листы на скрытых стойках.

1. Обрежьте распорки по длине и отметьте их метками;
2. Прикрепите каждую стойку к направляющим с обеих сторон.

Особый случай – монтаж изолирующей перегородки. В этом случае нам нужно акустически развязать облицовку стены с двух сторон. Цель достигается путем сборки двух независимых рам на небольшом (в пределах сантиметра) расстоянии друг от друга.

Заключение

Итак, мы ознакомились с разновидностями оцинкованного профиля под ГКЛ и техникой их монтажа.Как всегда, дополнительный материал читатель может найти в видео в этой статье. Жду ваших комментариев. Успехов, товарищи!

7 декабря 2016 г.

Если вы хотите выразить благодарность, добавить пояснение или возражение, что-то спросить у автора – добавьте комментарий или скажите спасибо!

Гипсокартон – один из популярных материалов, используемых для отделки квартир, офисов, загородных домов и других построек. Для устройства отделки из гипсокартона на стенах или на потолке, необходим металлический профиль. Какой профиль выбрать для гипсокартона? Профиль должен быть из качественного металла, иначе он не выдержит нагрузки и начнет прогибаться. По этой же причине не рекомендуется использовать деревянные или пластиковые рейки. Поэтому, если вы решитесь, вам понадобятся качественные и надежные профильные направляющие и подшипники. Цена на такой профиль наверняка будет выше, чем у более дешевых аналогов, но вы будете уверены, что ваш потолок не прогнется, а стены не прогнутся.
Приглашаю в группу по подписке.ru: «Ремонт квартиры, полезные советы, дом и семья»

Профиль для гипсокартона

Что такое профиль для гипсокартона и зачем он нужен?

С помощью металлического профиля создается прочный каркас, к которому потом. Схема строения каркаса зависит от площади помещения и типа поверхности (стена или потолок).

Виды профилей из гипсокартона

Для крепления гипсокартона к стенам и потолку используются два типа профилей.

1. КД (ПП) – горизонтальный, относится к несущим профилям. Он воспринимает большие нагрузки и отвечает за жесткость и прочность конструкции. Длина профиля этого вида 250-400 см, ширина – 60 см.
Профиль
2. УД (ПН) направляющий для гипсокартона, монтируется по периметру потолка или стены. Его длина составляет 300 см, ширина – 2,7 см, а толщина – 0,55 мм.

UD и CD соединяются вместе, образуя каркас, к которому крепится гипсокартон.

Используются следующие виды профилей.

1. CW (PS) вертикальный, являющийся носителем. Длина от 300 до 400 см;
2. UW (вертикальный профиль) вертикальная направляющая. Имеет длину от 200 до 400 см. Ширина варьируется от 4 до 15 см.

Есть дополнительные виды профиля – арочный, служит для создания скругленных поверхностей и маяка.

Все профили имеют стандартные размеры, что позволяет легко выбрать нужный размер или при необходимости удлинить элемент профиля.

Выбрать профиль для гипсокартона

Для обеспечения прочности и надежности конструкции нужно ответственно подойти к выбору профиля. Важнейшим фактором при выборе профиля будет его толщина. Профиль толщиной 0,4 мм очень ненадежен, поэтому лучше выбирать профиль минимальной толщиной 0,55 мм.

Не покупайте дешевые, заведомо некачественные профили, которые легко деформируются вручную. Металлические профили должны иметь цинковое покрытие, которое является лучшей защитой от коррозии и ржавчины.Профессионалы, много лет работающие с гипсокартонами, советуют обращать внимание на качественные профили мировых производителей – Knauf и Gyproc. Эти производители имеют высокую репутацию на российском рынке.

Правильно подобранный профиль для гипсокартона позволит вам не только провести, но и прослужит не одно десятилетие.

Ну а более детальное понимание всех нюансов этого процесса поможет видео.

Основа конструкции гипсокартона, будь то перегородка, арка или подвесной потолок, строится из профилей, от которых зависят прочностные характеристики конструкции, а также их надежность и долговечность.Какой профиль выбрать и на что обращать внимание при покупке, мы расскажем в этой статье.

Что такое профиль?

Профиль – длинномерный металлический элемент с сечением в форме буквы «С». Основные параметры профиля: длина (наиболее распространен трехметровый профиль), ширина (размер «спинки») и высота полок (служит для создания жесткости каркасной конструкции. PS профиль). Качественный профиль отличается высокой антикоррозийной и деформационной стойкостью.Правильно собранный каркас из профиля прочен и долговечен, он не будет «вести» за собой незначительные движения постройки.

Типы профиля

Какой профиль выбрать для возведения перегородки или устройства подвесного потолка? Богатый ассортимент не так уж и велик, если вы умеете правильно классифицировать анкеты по группам. Итак, профиль может быть: реечный (настенный), направляющий, потолочный, потолочный направляющий, специальный (арочный) и угловой.

Реечный профиль (ПС) предназначен для возведения внутренних стен и перегородок в жилых и офисных зданиях.Также он собирает торговые павильоны. В каркасных конструкциях профиль располагается вертикально. В «задней части» профиля имеются пазы (прорези) для крепления внутри каркасной стены различных каркасов, например, кабельных линий.

Профильная направляющая (PN) используется вместе с PS для разделения. Направляющая и стоечный профиль используются только одного типоразмера, иначе просто не получится собрать каркас.

Профиль потолочный (ПП) предназначен для монтажа натяжных потолков под обшивку ГКЛ.Учитывая, что при возведении таких конструкций необходимо максимально экономить место, ПП имеет небольшие габариты: ширина профиля 60 мм, высота полок 2,7 см. Также потолочный профиль используется для выравнивания стен по каркасной технологии и для устройства ниш, откосов, коробов и других конструкций. Прочный, надежный и тонкий (по сравнению с другими аналогами) полипропилен широко применяется при оформлении интерьеров различных помещений.

Потолочный направляющий профиль (ППН) имеет ширину 2.7 см (под размер ПП) и высота полки 2,8 см. Область его применения аналогична потолочному профилю. Например, чтобы собрать каркас подвесного потолка, сначала по его периметру прикручивается ППН, а затем в него вставляется ПП, который для дополнительной надежности дополнительно крепится подвесами.

Арочный профиль позволяет возводить сложные конструкции округлой формы. В зависимости от необходимого радиуса профиль изгибается и закрепляется во входном проеме или на потолке.Опытные мастера могут обойтись без арочного профиля: для устройства скругленного элемента каркаса через полочки ППН прорезаются равные промежутки, после чего профиль выгибается и принимает нужную форму.

Угловой защитный профиль («Уголок») – длинномерный элемент из тонкого металла, имеющий перфорированную структуру. Используется для выравнивания углов и их защиты от ударов и механических нагрузок. Профиль крепится к угловым элементам и скрывается под слоем шпаклевки.

Для монтажа натяжных потолков, выравнивания стен, устройства обрешетки, ниш и других конструкций, не подверженных серьезным нагрузкам, рекомендуется использовать потолочный профиль с соответствующими направляющими (ПП и ППН).

При возведении стен и перегородок, в том числе с дверными или оконными проемами, применяют более жесткий стеллажный профиль и ПН. Толщина стен зависит от ширины «спинки» профиля.

Для округлых и фигурных конструкций идеально подходит арочный профиль.

Если на поверхности профиля видны очаги коррозии, то это не может быть приобретено однозначно. Это означает, что производитель изготовил материал с нарушением технологии обработки металла.

Чтобы убедиться в качестве профиля, достаточно посмотреть по нему: если он перекручен, погнут или как-то деформирован, при установке возникнут серьезные проблемы.

Если вы приобретаете гид и профиль разных производителей, обязательно проведите экспериментальное подключение товаров прямо в магазине.Даже небольшая разница в размерах приведет к сложностям монтажа.

Справочная статья, основанная на мнении эксперта.

CW75 Профиль для гипсокартона 0,5 – 3 метра – C-Stud

Pentru a afla preț vă rugam ne contactați: [email protected]

Профиль имеет С-образную форму и предназначен для:

– Вертикальные стойки каркасы, предназначенные для гипсокартонных межкомнатных перегородок и облицовки стен;
– CW50 – служит для создания ненесущих конструкций и перегородок;
– СW75 – служит для создания несущих конструкций: фальш-стен и шкафов;
– СW100 – служит для создания несущих конструкций: фальш-стен и шкафов;

Металлический потолочный профиль (CW) изготавливается в соответствии с международными стандартами на металл и представляет собой длинномерный элемент, изготовленный методом холодной прокатки на современном профилировочном оборудовании из тонкой стальной ленты.

Металлические профили CW имеют С-образную форму и служат, как правило, вертикальными стойками каркасов, предназначенных для гипсокартонных перегородок и облицовок.

Применение стоечного профиля для гипсокартона С.

Применяется для устройства каркасов подвесных потолков, облицовок и других конструкций на основе гипсокартона.

Стандартная длина профилей составляет 3000 мм и 4000 мм, но по согласованию с заказчиком профили могут изготавливаться другой длины.

Использование направленного потолочного профиля под гипсокартон CW Профили доступны только с гальваническим покрытием. Цинк на воздухе покрыт слоем углеродного цинка, который защищает его от окисления. Цинковое покрытие прочно соединяется со стальной поверхностью, образуя эффективный защитный слой, разрушить который можно только воздействием на него концентрированных кислот. Места порезов оцинкованных профилей не нуждаются в дополнительной защите от коррозии.

Раскрой и сборка профилей производится с помощью различных приспособлений и инструментов (электрические ножницы, фрезы и др.)), позволяющие значительно повысить производительность труда.

Технические характеристики – Общие
Размеры (Д x Д x В)	3000 x 5 + 40 + 75 + 40 + 5 мм x 0,5 мм
Материал	Оцинкованная (цинковая) сталь Водонепроницаемый, устойчивый к коррозии, огнестойкий, прочное покрытие Производитель: ATLANTA INDUSTRIAL
Grosime (мм)	0.5
Форма	С
Cantitate (buc)	120

Овальная потолочная стойка для горшков из кованой стали с анкерами для гипсокартона

× Что такое файлы cookie Как это принято почти на всех профессиональных веб-сайтах, этот сайт использует файлы cookie, которые представляют собой крошечные файлы, которые загружаются на ваш компьютер для улучшения вашего опыта. На этой странице описывается, какую информацию они собирают, как мы ее используем и почему нам иногда необходимо хранить эти файлы cookie. Мы также расскажем, как вы можете предотвратить сохранение этих файлов cookie, однако это может привести к ухудшению или «поломке» определенных элементов функциональности сайтов. Для получения более общей информации о файлах cookie см. Статью Википедии о файлах cookie HTTP. Как мы используем файлы cookie Мы используем файлы cookie по разным причинам, подробно описанным ниже. К сожалению, в большинстве случаев нет стандартных отраслевых опций для отключения файлов cookie без полного отключения функций и функций, которые они добавляют на этот сайт.Рекомендуется оставить все файлы cookie, если вы не уверены, нужны они вам или нет, в случае, если они используются для предоставления услуги, которую вы используете. Отключение файлов cookie Вы можете предотвратить установку файлов cookie, изменив настройки своего браузера (см. Справку своего браузера, чтобы узнать, как это сделать). Имейте в виду, что отключение файлов cookie повлияет на работу этого и многих других веб-сайтов, которые вы посещаете. Отключение файлов cookie обычно приводит к отключению определенных функций и возможностей этого сайта.Поэтому рекомендуется не отключать файлы cookie. Файлы cookie, которые мы устанавливаем

Файлы cookie, связанные с аккаунтом Если вы создадите учетную запись у нас, мы будем использовать файлы cookie для управления процессом регистрации и общего администрирования. Эти файлы cookie обычно удаляются при выходе из системы, однако в некоторых случаях они могут оставаться впоследствии, чтобы запомнить настройки вашего сайта при выходе из системы. Файлы cookie, связанные с входом в систему Мы используем файлы cookie, когда вы входите в систему, чтобы мы могли помнить об этом факте.Это избавляет вас от необходимости входить в систему каждый раз, когда вы посещаете новую страницу. Эти файлы cookie обычно удаляются или очищаются при выходе из системы, чтобы обеспечить доступ к ограниченным функциям и областям только при входе в систему. Файлы cookie, связанные с формой Когда вы отправляете данные через форму, такую ​​как те, которые находятся на страницах контактов или в формах комментариев, файлы cookie могут быть настроены для запоминания ваших пользовательских данных для будущей переписки. Файлы cookie предпочтений сайта Чтобы предоставить вам отличный опыт работы с этим сайтом, мы предоставляем функциональные возможности для настройки ваших предпочтений в отношении того, как этот сайт будет работать, когда вы его используете.Чтобы запомнить ваши предпочтения, нам необходимо установить файлы cookie, чтобы эта информация могла вызываться всякий раз, когда вы взаимодействуете со страницей, на которые влияют ваши предпочтения.

Сторонние файлы cookie В некоторых особых случаях мы также используем файлы cookie, предоставленные доверенными третьими сторонами. В следующем разделе подробно описаны файлы cookie третьих сторон, с которыми вы можете столкнуться на этом сайте.

Этот сайт использует Google Analytics, которое является одним из самых распространенных и надежных аналитических решений в Интернете, помогающих нам понять, как вы используете сайт, и способы, которыми мы можем улучшить ваш опыт.Эти файлы cookie могут отслеживать такие вещи, как время, которое вы проводите на сайте, и страницы, которые вы посещаете, чтобы мы могли продолжать создавать интересный контент. Для получения дополнительной информации о файлах cookie Google Analytics посетите официальную страницу Google Analytics. Мы также используем кнопки социальных сетей и / или плагины на этом сайте, которые позволяют вам различными способами подключаться к социальной сети. Чтобы они работали, социальные сети могут устанавливать файлы cookie через наш сайт, которые могут использоваться для улучшения вашего профиля на их сайте или способствовать другим целям, указанным в их соответствующих политиках конфиденциальности.

Серверная стойка с настенной полкой 8U

Существует широкий выбор аксессуаров для серверных стоек, и сегодня мы рассмотрим различные варианты. Вот аксессуары, о которых пойдет речь.

• Полки
• Рейки для стоек и DIN-рейки
• Ролики и регулируемые ножки
• Кабельный органайзер
• Пустые панели стойки
• Блоки распределения питания (PDU)

Полки для серверных стоек бывают разных размеров и стилей.Мы рассмотрим шесть различных типов полок для серверных стоек.

S Вертикальные стеллажи имеют размер U и глубину. Размер U описывает высоту полки в единицах стойки, а один U равен 1,74 дюйма. На полках также может быть указан максимальный рекомендуемый вес, а некоторые полки доступны в вентилируемом исполнении для большего потока воздуха.

Фиксированные полки имеют фиксированную глубину. Если вы используете серверную стойку с фиксированными полками, убедитесь, что оборудование стойки соответствует глубине установки приобретаемой полки.

В отличие от фиксированных полок, вы можете регулировать глубину регулируемых полок. Минимальная и максимальная монтажная глубина для регулируемых полок указана на странице продукта на вкладке «Технические характеристики».

Выдвижные полки можно задвигать и выдвигать из серверной стойки. Эти полки имеют функцию блокировки, которая блокирует полку и предотвращает ее случайное выпадение или скольжение обратно в серверную стойку. Минимальная и максимальная монтажная глубина для выдвижных полок указана на странице продукта на вкладке «Технические характеристики».

Подобно выдвижным полкам, полки ящиков имеют выдвижной ящик для хранения, который идеально подходит для хранения инструментов, небольшого оборудования или других аксессуаров.

Консольные полки не крепятся к серверной стойке со всех 4 углов; вместо этого они прикрепляются только к одной стороне серверной стойки. Эти полки обычно имеют более низкие пороги веса.

Полки для тяжелых условий эксплуатации рассчитаны на больший вес. Они представляют собой более надежное решение для хранения крупногабаритного оборудования, которое нельзя установить в серверную стойку.

Startech.com предлагает как рейки для стоек, так и наборы для DIN-рейки.

Стойки

доступны в нескольких U-образных размерах и часто регулируются, что позволяет настраивать глубину размещения серверного оборудования.

DIN-рейки

являются отраслевым стандартом для оборудования серверных стоек, и StarTech.com предлагает комплект DIN-рейки, который подходит для всех стандартных 19-дюймовых стоек. Этот комплект имеет регулируемую глубину, и весь комплект занимает 2 U в стойке. Как и в случае с другими аксессуарами для серверных стоек, проверьте страницу продукта на вкладке «Технические характеристики», чтобы убедиться, что ваше оборудование соответствует габаритам продукта.

Ролики и регулируемые ножки – два наиболее часто используемых метода крепления стойки на полу. Чтобы определить, есть ли в вашей стойке колесики или регулируемые ножки, на странице продукта откройте вкладку «Технические характеристики » под заголовком «Что в коробке».

К аксессуарам для укладки кабелей относятся крюки для укладки кабелей, панели и кабелепроводы или каналы. Более подробная информация о них будет представлена ​​ниже.

Крючки для укладки кабелей предназначены для удержания кабелей во избежание их скручивания или защемления.Их также иногда называют крючками с D-образным кольцом, и их можно найти во множестве размеров.

Кабельные каналы или кабелепроводы используются для прокладки кабелей через закрытый кабельный канал. Эти воздуховоды имеют съемную верхнюю крышку, так что вы можете легко добавлять или удалять кабели.

Панель управления кабелями состоит из нескольких крючков и / или каналов для размещения кабелей, объединяющих эти продукты в единое решение для кабельной разводки.

Панели-заглушки для стойки

иногда называют заглушками, поскольку они предназначены для заполнения неиспользуемых отверстий в серверных стойках.Это обеспечивает безопасность, а также физическую защиту оборудования в серверной стойке. Заглушки стойки могут быть вентилируемыми или сплошными, с петлями или без них.

Блоки распределения питания

или PDU добавляют дополнительные розетки к вашей серверной стойке. Они доступны в размерах на основе U, таких как 1U, а некоторые из более продвинутых устройств включают переключение питания, которое вы можете использовать для включения и выключения подключенных устройств по IP-сети.

Перед покупкой подтвердите необходимое количество розеток и размер U в серверном шкафу PDU.

Есть несколько способов найти информацию о принадлежностях серверных стоек на сайте www.StarTech.com.

• Чтобы просмотреть различные семейства аксессуаров для серверных стоек, посетите веб-сайт StarTech.com. В разделе «Управление сервером» щелкните «Принадлежности для серверной стойки». Откроется страница с каждым семейством аксессуаров для серверных стоек.
• На страницах отдельных продуктов вы можете просмотреть галерею изображений, которая включает подробные изображения продукта.
• На вкладке «Технические характеристики» указаны размеры продукта и комплект поставки.
• На вкладке «Аксессуары» перечислены другие продукты, которые, как подтверждено, работают с просматриваемым вами продуктом.

Если у вас есть вопросы о каких-либо принадлежностях для серверных стоек StarTech.com, обратитесь в нашу службу технической поддержки для получения дополнительной помощи.

2020 Складные настенные стойки для приседаний Сравнение

Проблема

Так многим из нас не хватает места в гараже, подсобке или подвале. Традиционная силовая стойка или даже стойка для приседаний с открытым концом занимают очень много места.

Раньше лучшим вариантом для экономии места была пара переносных подставок для приседаний.

Ноги мешают вам, и вам лучше каждый раз правильно их расставлять.

3 задачи с переносными стойками для приседаний:

1. Вы должны каждый раз аккуратно устанавливать их на правильном расстоянии 48 дюймов друг от друга и правильно выровнять
2. Они, естественно, настолько легкие (маленькие и портативные), что вам придется быть более осторожными при повторной установке.
3. Ножки Частично выступать на вашем пути, вызывая опасность споткнуться
4. На некоторых из них штанга зацепляется, есть только короткий вертикальный стопор над ними, чтобы вы могли ходить или толкать штангу при перекладке, оставляя вас с опасностью смещения штанги. полоса прямо над ними, если они не установлены на идеальной высоте.

Итак, ясно, что нам нужно было совершенно другое решение для экономии места.

Решение

Вот! Складная стойка для приседаний, которая надежно устанавливается у стены, складывается так, чтобы ноги касались пола для поддержки, и складывается обратно к стене для хранения. Потрясающий материал.

Может быть установлен как в гараже, так и в комнате вашего дома. Если вы собираетесь укладывать резиновое покрытие, обязательно сделайте это перед установкой.Высота, на которой вы устанавливаете стойку относительно пола, имеет решающее значение. В качестве стойки для приседаний в гараже или цокольном этаже можно использовать голый бетон, в зависимости от того, чем еще вы занимаетесь в тренажерном зале. Еще одним преимуществом является то, что вы можете получить действительно устойчивую стойку для приседаний в тренажерном зале гаража без сверления бетона в полу гаража, чтобы закрепить ее.

Обратите внимание, что некоторые производители называют эти настенные силовые стойки. Не так быстро. Силовая стойка закрывает штангу с обеих сторон и имеет поручни безопасности. Технически это просто стойки для приседаний / полустойки.Думаю, это проблема маркетинга.

Общие функции для большинства этих стоек:

• Конструкция с быстрым откидыванием назад
• Штанга для подтягивания
• ~ 48 ″ шириной, т. Е .: олимпийская ширина
• Регулируемая высота J-образные крючки

Эта основная идея была предложена PRx Performance в 2014 году и поддержана «Shark Tank» Бизнесмен и инвестор Кевин О’Лири в 2016 году. Иногда мы ошибаемся, полагая, что Rogue придумывает все эти новые вещи, но часто они просто популяризируют существующую идею, вкладывая в нее свою огромную долю рынка.

– Остерегайтесь деталей !!
Между выбранными мною брендами есть что сравнивать, и в данном случае их невозможно объяснить в сравнительной таблице. Прочтите или перейдите к моей последней рекомендации внизу этого сообщения.

Таблица сравнения

Подробный взгляд на каждый

Вот что отличает каждую стойку от других. Я подытожу плюсы и минусы каждого из них.

PRx Performance Profile Стойка

В 2014 году PRx Performance изобрела и запатентовала эту стойку.В 2016 году они транслировались на канале ABC «Shark Tank», шоу, которое предприниматели могут предложить группе инвесторов. Инвестора Кевина О’Лири убедили купить 20% компании.

Складной механизм
Уникальная газоударная система, позволяющая легко вытаскивать и складывать, со стопорными штифтами, защищающими от детей. Все имитаторы, представленные ниже, требуют, чтобы вы сняли тягу и вместо этого сложили части стойки вбок. Думаю, конструкция газового амортизатора запатентована.

Видео несколькими абзацами ниже показывает механизм складывания довольно хорошо.

Штанга для подтягивания – возьмите планку для подтягивания, если сможете.
3 варианта – без, обычная или выдавленная на расстоянии 36 дюймов от стены для подтягивания сгиба. Получите хотя бы обычный. Каждому нужна перекладина для подтягивания. Имейте в виду, что перекладина не складывается сама по себе, поэтому она будет выступать на 12 дюймов от стены, когда вы складываете стойку. Для большинства из нас это не проблема, поскольку нам не нужно экономить место так высоко.

Ширина Примечание: Стойки имеют ширину 48 дюймов, как у обычной стойки для приседаний.В описании продукта указано, что вся единица составляет 52 дюйма в ширину, но они включают в себя скобки.

Глубина: 24 ″ от стены, складывается до 4 ″ от стены.

Конструкция и изготовление: Сталь 11-го калибра 2 x 3 дюйма. Складывающаяся конструкция вызывает небольшой люфт в некоторых соединениях, из-за чего она не кажется такой прочной, как сопоставимая стойка 2 x 3 дюйма. Это касается всех аналогичных настенных стоек для приседаний. Они могут немного раскачиваться под нагрузкой.

505 фунтов превышает предел, как вы можете видеть на видео IG ниже, где винт вырывается из стрингера.Стрингер (деталь у стены) должен быть лучше спроектирован, чтобы для него потребовалось больше винтов и, следовательно, он выдерживал больший вес.

Выше тест на старой оранжевой версии стойки. Я думаю, что новый почти такой же. Думаю, они в основном осознали, что оранжевый цвет подходит не всем. Представьте себе, что.

Подводя итог, эта стойка была хорошей идеей в то время, но за такую ​​цену вы можете получить более современный дизайн, который я использую для других брендов ниже.

ПРОФИ	МИНУСЫ
– простая установка – самая быстрая установка – сделано в США	– на сегодняшний день самая высокая цена – нет выбора глубины – компания относительно новая – стрингер не хороший

---

Rogue R-3W и RML-3WC

На удивление сложно найти складные стеллажи в меню сайта Rogue. Вы должны искать в категории Power Racks , а не в Squat Stands или Wallmounts , где вы бы их ожидали.

Rogue разместил отверстия «Вестсайд» на стойках R-3W. Это означает, что расстояние между отверстиями для регулировки высоты захвата перекладины составляет 1 дюйм в центре того диапазона, который вы использовали бы для жима лежа. Выше они расположены на 2 дюйма, что хорошо для приседаний или жимов над головой. Этот образец расстановки интервалов популяризировал Луи Симмонс из Westside Barbell, отсюда и название.

У них есть другие отметки на стойках, чтобы вы могли расположить две защелки на одной высоте и не смотреть на них слишком сильно.

Механизм складывания
Чтобы сложить, сначала удалите 2 штифта вверху и снимите тягу. Затем вытяните 4 штифта из петель стойки и прижмите обе руки к стене. Петли идут в обе стороны, так что вы можете складывать их как внутрь, так и наружу, или по одной и по одной, в зависимости от того, что подходит для вашего пространства, выделяясь всего на 5 дюймов от стены. Если у вас есть свободное пространство на стене, где вы можете сложить хотя бы одну сторону наружу, снимать J-образные чашки не нужно. В остальном ничего страшного.

Приспособление к уклону пола
Как отметил в комментариях Джонни Уайлд, в конструкции кронштейна Rogue есть некоторые колебания, что не является небрежным дизайном, но на самом деле помогает вам поднимать и опускать стороны стойки при складывании его на место и приспособить к уклону от 1/4 ″ до 1/2 ″ в гараже.

Штанга для подъема
Максимальная высота 87 ″, регулируется вниз с помощью штифтов. Как и в случае с моделями Titan и Fringe, помните, на какой высоте вы устанавливаете верхнюю горизонтальную трубку относительно стоек, потому что она будет мешать желаемой высоте подъемной перекладины, если вы не будете осторожны.

Нужны более тяжелые условия эксплуатации или варианты цвета?
Для еще более мощной стойки у них есть настенная стойка для приседаний серии RML-3WC Monster Lite, т.е. Сталь 11-го калибра 3 ″ x3 ″. Это можно сравнить с R-3W со сталью 2 x 3 дюйма. J-образные чашки на 3 ″ x3 ″, конечно, на 1 ″ шире, чтобы поместиться. Это , только разницы между двумя размерами Rogue. Обратите внимание, что это делает стойку 3 ″ x3 ″ на два дюйма шире, до 49 ″, что раздвигает пределы, позволяющие установить центральный вал штанги диаметром 52 дюйма над ней при нормальном использовании без случайного удара о заплечик штанги и, что еще хуже, из строя. рискнуть повредить или получить травму.

Опции глубины
Варианты 2×3 и 3×3 складной стойки Rogue имеют опцию глубины 20,5 ″ или 40,5 ″, которую вы выбираете на странице продукта. В 20,5-дюймовом корпусе достаточно места для приседаний, жима лежа и большинства других упражнений со стойкой, оставляя достаточно места для ног, головы и скамьи, в зависимости от ситуации. Для таких движений, как разгибание ног или подтягивание бабочкой, подъемы мышц или перекладывание пальцев ног на перекладину, вам нужна глубина 41,5 дюйма. Глубина 40,5 дюймов не складывается аккуратно к стене и будет перекрываться, если вы не сложите их по одному, а это займет больше места на стене.Любой способ работает, в зависимости от того, где вы хотите сэкономить больше места при складывании.

Варианты цвета (RML-3WC)
Версия Monster Lite предлагает множество вариантов цвета, даже атласное прозрачное покрытие, которое я хотел бы увидеть крупным планом.

У Райана (этого учителя технических наук на YouTube) есть отличное видео, в котором рассказывается о деталях и установке в его спортзале:

Рекомендуемый стрингер для обеспечения хорошего монтажа, который является дополнительной опцией на странице продукта.

Огромным плюсом складной стойки Rogue является вариант стрингера за 50 долларов, указанный выше.Вы получите эти две стальные задние пластины. Они созданы не для того, чтобы круто выглядеть.

Стрингеры помогают вам тремя способами:

1. Идеально расположенные монтажные отверстия для стойки, что упрощает установку. Не гадать, где просверлить отверстия, а потом случится беда, когда вы просверлите отверстие на 1/4 дюйма.
2. Нет необходимости идти в лесной склад, брать и разрезать доски 2 × 6 для использования в качестве опорных пластин. Легко стоит 50 долларов по затратам и времени.
3. Дополнительная устойчивость стойки.Древесина может немного прогнуться и немного податиться. Сталь делает стойку более прочной и защищает все от повреждений, если вы будете грубо с ней складывать.

Я должен отметить, что еще одна стойка Rogue – это установка для настенного монтажа на одну станцию, W-4. Они были у них гораздо дольше. По сути, они представляют собой одну станцию ​​из существующих установок, которые обычно представляют собой несколько стоек для приседаний со штангами, прикрепленными друг к другу для групповых занятий. Главное предостережение: они , а не складные, а на самом деле они глубиной (6 футов!).Вы застряли в нем, как в действительно большой силовой стойке без предохранительных дуг, но с перекладиной, которую можно установить красиво и высоко. Поэтому это не совсем подходит для этой статьи, но я подумал, что упомяну об этом.

ПРОФИ	МИНУСЫ
– сделано в США – 2 варианта глубины – доступна версия трубки 3 × 3 – вариант стрингера (и очень красивый) – совместим с насадками Infinity	– установка требует навыков, если у вас нет стрингера – процедура складывания занимает минуту

Titan Fitness T-3 Folding Power Rack

Titan в основном делает недорогие имитации Rogue.И у них это хорошо получается. Они занимались этим некоторое время и становились все лучше и лучше со своими дизайнерскими соображениями.

Глубина: Они делают модели глубиной 21,5 дюйма и глубиной 41 дюйм, что очень близко к выбору глубины Rogue.

Штанга для подтягивания: Они надевают штангу необычно толстой 1,5 дюйма (большинство людей предпочитают 1,25 дюйма). Максимальная высота составляет 86 дюймов, регулируется до любой высоты, но, как и в случае с Rogue, верхние опорные кронштейны для стен тоже нужно где-то прикрепить, поэтому при установке вам нужно подумать об этом.Для подтягиваний с наклоном вы, вероятно, захотите глубину 41 дюйм, так как 24 дюйма – это минимальная глубина, которую вы хотите для достаточного запаса для небрежной формы. Если ваш рост 5 футов, подойдет 21,5 дюйма.

Не совсем 2 × 3
Стойки Titan измеряются в миллиметрах, а не в дюймах, а их стойки 2 × 3 немного меньше. Насадки Rogue серии R будут немного большими, но подойдут.

Как и стойка Rogue, каждый настенный кронштейн T-3 свободно вращается на болте, и для всех четырех настенных кронштейнов предусмотрен стопорный штифт.Вы можете обнаружить, что достаточно использовать только два стопорных штифта. Обычно вы не прикладываете много усилий к стойке из стороны в сторону. На некоторых изображениях этой стойки на сайте Titan, в зависимости от того, на какую страницу продукта вы смотрите, эти стопорные штифты не показаны, и я хочу уточнить, что они есть во всех версиях (высокий, короткий, глубокий и неглубокий). этой стойки.

Titan раньше имел опцию стрингера (см. Объяснение о стрингерах Rogue выше), стрингеры Rogue не подходят идеально для складной стойки Titan T-3, но их можно подогнать, если вы не против, чтобы она крепилась неидеально под углом. (спасибо, Джонни Уайлд!).

ПРОФИ	ПРОТИВ
– самая низкая цена – 2 варианта глубины – совместим с насадками Rogue R-series / Infinity	– установка требует навыков – процедура складывания занимает минуту – жир 1,5 Только штанга для подтягивания ″ – сделано в Китае – обычно недостаточное внимание к деталям при выравнивании и сварных швах

Titan Fitness X-3 Folding Power Rack

Серия

Titan X-3 очень похожа на T-3, но с некоторыми заметными отличиями. Смотрите также мои заметки о Т-3 выше.

Во-первых, Х-3 представляет собой НКТ 3 × 3 по сравнению с НКТ 2 × 2 в Т-3. 3 × 3 обычно считается более тяжелым и стабильным. Некоторые атлеты большего размера, которые используют штангу очень широко для приседаний, предпочитают стойки 2×3, такие как T-3, чтобы дать себе немного больше места, чтобы не разбить мизинцы. Стойки Titan имеют внешнюю ширину 48 дюймов, то есть стойка 2 × 3 дает вам на 2 дюйма больше места внутри, чем стойка 3 × 3. Некоторые спецификации, приведенные на их сайте, говорят о ширине 50 дюймов, но это включает такие вещи, как кронштейны или ножки.

X-3 поставляется с двумя парами J-образных чашек, а не с одной, и они имеют футеровку UHMW, в отличие от стальных J-образных чашек без покрытия, поставляемых с T-3.

Размер X-3 примерно равен размеру популярных стоек Rogue Monster Lite, поэтому он обычно вмещает десятки насадок Monster Lite. Titan измеряет их стойки в миллиметрах, а не в дюймах, но это довольно близко.

Эти улучшения могут стоить 50 долларов разницы в цене по сравнению с Т-3.

ПРОФИ	ПРОТИВ
– хорошая цена для стойки 3 × 3 – 2 варианта глубины – Совместимость с Rogue Monster Lite	– установка требует навыков – процедура складывания занимает минуту – жир 1 .Только штанга для подтягивания 5 дюймов – сделано в Китае – обычно недостаточное внимание к деталям при центровке и сварных швах

Rep Fitness PR-4100

Rep – единственный производитель, предлагающий складную стойку только в модели 3 × 3. Им удалось удержать цену на 45 долларов ниже, чем у Rogue 2 × 3. Зачем вообще делать модель 2×3, когда они выигрывают по цене? В этом отношении они дешевле, чем все здесь, кроме, конечно, Titan.

Общий дизайн очень похож на Rogue RML-3WC. 48 дюймов в ширину, что довольно близко к 48,5 дюймам Rogue. Штанга для подтягивания 1,25 ″. J-образные чашки и ножки с подкладкой из UHMW.

Номера для лазерной резки
Вот хорошее дополнение. Цифры, вырезанные лазером, начиная с нижней части зоны для жима лежа и продвигаясь вверх. Они полезны для установки J-образных чашек или предохранительных рычагов на нужной высоте. В противном случае вам придется начинать делать пятна с помощью скотча.

Немного больно отсутствие стрингера. Вам нужно купить доски в магазине пиломатериалов.Стрингер значительно упрощает установку, при этом не требуется тщательной работы по размещению отверстий под винты.

Стойка

Rep полностью совместима с насадками Rogue Monster Lite, открывая широкий ассортимент насадок Rogue, которые они всегда добавляют в качестве возможностей для вас в будущем. Это было разумно с их стороны, в то время как Фриндж и Титан настаивают на том, чтобы иметь уникальный размер и причинять вред только себе.

Как и Rogue, Rep Fitness не предлагает бесплатную доставку.Возможно, вам не понравится платить за единичный товар. Однако для нескольких товаров вы, как правило, получите более выгодную сделку, чем в других магазинах, потому что «бесплатная» доставка приводит к увеличению цен, чтобы компенсировать это.

905

PROS	CONS
– Хорошая цена – Расстояние между отверстиями Westside – Совместимость с Rogue Monster Lite	– Установка требует определенных навыков – Доставка дополнительно – Сделано в Китае

FringeSport Выдвижная силовая стойка

Fringe имеет 365-дневную политику возврата, которая, на мой взгляд, на данный момент является самой щедрой во всей отрасли.Для начала вы получаете бесплатную доставку, а затем можете отправить ее обратно в течение года по прихоти и получить все свои деньги обратно. Или в течение 30 дней, и они даже оплатят обратную доставку. Очевидно, они не получают много возвратов, иначе они не смогли бы этого сделать.

Fringe разделила разницу и сделала квадратную трубу 2,5 дюйма вместо квадрата 3 дюйма или 2 x 3 дюйма. У них есть только одна модель и никаких вариантов. Это упрощает задачу.

Штанга для подтягивания: Штанга для подтягивания может регулироваться от 70 ″ -88 ″ от пола (5’10–7’4 ″).Это 25 дюймов от стены.

Ширина : ширина 49 ″ – максимальная ширина стойки.

Глубина: 25 дюймов от стены, на дюйм глубже стойки PRx.

Складной механизм: Как Rogue. Сложите любую сторону внутрь или наружу. Требуется столько же работы, как вытащить 4 штифта для тяги и 4 для петель стойки. Как и в случае с Rogue, вы можете оставить чашки J на ​​месте, если складываете хотя бы одну сторону наружу.

ПРОФИ	МИНУСЫ
– Политика возврата в течение 1 года и бесплатная обратная доставка в течение 30 дней	– установка требует определенных навыков – нет опции стрингера – процедура складывания занимает минуту – нет выбора глубины – сделано в Китае – дороже по сравнению с другими

Подстроечное оружие

Как и некоторые другие конструкции стоек, настенные стойки для приседаний не предназначены для того, чтобы полностью выдерживать нагрузки, которые могут быть помещены на руки корректировщика, свисающие спереди.

Падение штанги на руки корректировщика может оторвать стойку от стены.

Выше показано, почему. Гиря это далеко от опорной ноги стойки приведет к тому, что бы обычно быть «опрокидывание» сила в стойке. Поскольку стойка типа tbis крепится к стене, это может привести к тому, что винты в верхнем кронштейне вырвутся прямо из стены.

Стрингер, поперечный к стойкам стены, помогает, будь то дерево или сталь, так как он имеет несколько винтов, крепящих его к нескольким стойкам в стене. Даже в этом случае нет гарантии, что винты не вырвутся.

На самом деле, я слышал от кого-то, кто натягивает руки корректировщика на такой стойке. Чем ближе штанга к стойкам и не слишком далеко, как показано на рисунке, тем больше усилие воспринимает опорная ножка и тем меньше действует точка крепления к стене. Но, как уже говорилось, даже если вы стоите в стороне от центра тяжести стойки, вы прикладываете некоторую силу к настенным креплениям.

Не складывающаяся альтернатива и соображения относительно свободного места

Основная проблема со стойками глубиной ~ 21 дюйм заключается в том, что они могут ограничивать упражнения, которые вы можете выполнять. На некоторых регулируемых скамьях есть ножки или колеса, которые в наклонном положении будут выступать слишком далеко позади вас, не позволяя вам получить положение тела настолько далеко назад, насколько вам нужно. Тем не менее, похоже, что многие скамейки, в том числе регулируемая скамья Vulcan (спасибо Роберту за комментарий по этому поводу внизу), будут работать на умеренном наклоне со стойками глубиной 21 дюйм.

RML-90SLIM, нескладывающаяся, компактная стойка

Плотная посадка еще больше подходит для другой стойки, которую я хочу представить вашему вниманию, – Rogue Monster Lite Slim Rack. Передняя поверхность стоек находится всего в 14 ″ от стены. По моим измерениям, я определил, что 14 ″ дает вам достаточно места для головы от стены, чтобы можно было выполнять приседания со штангой и жимы лежа на скамье, предполагая, что ступни вашей скамьи не выступают за подушку скамьи, всего на несколько дюймов. расстояния головы от стены.Нет шансов сделать наклонную скамью с этим, если у вас нет чего-то вроде скамьи BodyCraft F320, которая сдвигается назад для наклона.

В любом случае Slim Rack может работать для вас даже лучше, чем складная стойка, если вы не против быть близко к стене и вам не нужна стойка, которая плотнее складывается у стены, чтобы не мешать. Он будет казаться более прочным, чем складная стойка, потому что в нем нет движущихся частей.

Победитель

ROGUE R-3W

Rogue побеждает! Вот почему…

Качество
Rogue имеет высочайшее и стабильное качество.Titan, например, справляется с некоторыми вещами, но эта стойка должна быть идеально выровнена, чтобы вы могли установить ее без каких-либо странных проблем с ее стабильностью, подключениями и процедурой складывания. Titan сокращает углы дизайном, чтобы снизить цену. Я больше всего доверяю Роугу в том, что все сделано правильно. Rogue продает больше таких типов устройств, чем кто-либо другой, и на своем собственном заводе в Колумбусе, штат Огайо, в то время как другие компании осуществляют аутсорсинг в Китае и не могут распаковать и проверить большинство устройств.

Опция стрингера
Если бы я хотел купить такую ​​стойку, то отсутствие стрингера на других моделях было бы решающим фактором. Это значительно упрощает установку и стабильность, и всего за 50 долларов, это простой выбор.

Цена
Отличная цена, особенно за то, что вы получаете. Цена PRx смехотворна.

Расстояние от стены
Минимальное расстояние от стены, 21 дюйм или около того, имеет смысл для любой складной стойки.Все дело в том, чтобы сэкономить место, сложив его как можно плотнее, а 41-дюймовый складывается плохо, занимая тонны пространства на стене или выступая на пару футов, если вы сложите обе стороны внутрь.

Варианты навесного оборудования
Поскольку это стойка серии R, насадки Rogue Infinity подходят для этой стойки. Некоторыми подходящими из них были бы основание фугаса, веревочный якорь и многое другое. Это открывает возможности для большего количества упражнений и еще более эффективного использования пространства. У других брендов таких возможностей нет.

Rogue в основном предлагает столько лучших функций этих стоек, что это простой выбор.

Выбор, занявший второе место

Стойка

Rep – почти точная копия стойки Rogue. Чашечки и ножки с подкладкой из сверхвысокомолекулярного сплава, штифты для быстрого крепления, подъемная дуга 1,25 дюйма и т. Д. И т. Д. Все это одно и то же.

Компания

Rep известна тем, что производит хорошее оборудование, не уступающее по качеству Rogue, и вниманием к деталям, без срезания углов и по более низкой цене. Вот почему имеет смысл рассматривать здесь Rep как второй вариант.Вы сэкономите 46 долларов по сравнению с R-3W или 159 долларов по сравнению с RML-3WC.

Стойка

Rep полностью совместима со всем навесным оборудованием Monster Lite. НКТ 3×3, сталь 11-го калибра и отверстия 5/8 ″. Все подойдет идеально.

Номера, вырезанные лазером
Одним из важных дополнений к Rogue являются номера, вырезанные лазером, начиная с нижней части зоны для жима лежа и доходя до конца.

Единственное, чего они действительно упустили, – это вариант стрингера. Если вам нравится работать с деревом, для вас это не проблема.Вы, безусловно, сэкономите деньги, установив собственные деревянные стрингеры, как показано ниже.

Алюминиевые лестничные стойки для грузовиков и фургонов

Заполните эту форму, чтобы связаться с ближайшим дистрибьютором Prime Design, уполномоченным обслуживать ваши потребности

Имя:

Фамилия:

Компания:

Электронная почта:

Телефон:

Страна: -Ни-United StatesCanadaAfghanistanAland IslandsAlbaniaAlgeriaAndorraAngolaAnguillaAntarcticaAntigua и BarbudaArgentinaArmeniaArubaAustraliaAustriaAzerbaijanBahamasBahrainBangladeshBarbadosBelarusBelgiumBelizeBeninBermudaBhutanBolivia, многонациональное государство ofBonaire, Синт-Эстатиус и SabaBosnia и HerzegovinaBotswanaBouvet IslandBrazilBritish Индийский океан TerritoryBrunei DarussalamBulgariaBurkina FasoBurundiCambodiaCameroonCanadaCape VerdeCayman IslandsCentral Африканских RepublicChadChileChinaChinese TaipeiChristmas IslandCocos (Килинг) IslandsColombiaComorosCongoCongo, Демократическая Республика theCook IslandsCosta RicaCote d’IvoireCroatiaCubaCura aoКипрЧешская РеспубликаДанияДжибутиДоминикаДоминиканская РеспубликаЭквадорЕгипетЭль-СальвадорЭкваториальная ГвинеяЭритреяЭстонияЭфиопияФолклендские (Мальвинские) острова Фарерские островаФиджиФинляндияФранцияФранцияГвианаГерманияГермания yGuineaGuinea-BissauGuyanaHaitiHeard Island и McDonald IslandsHoly Престол (Ватикан) HondurasHungaryIcelandIndiaIndonesiaIran, Исламская Республика ofIraqIrelandIsle из ManIsraelItalyJamaicaJapanJerseyJordanKazakhstanKenyaKiribatiKorea, Корейская Народно-Демократическая Республика ofKorea, Республика ofKuwaitKyrgyzstanLao Народная Демократическая RepublicLatviaLebanonLesothoLiberiaLibyan Arab JamahiriyaLiechtensteinLithuaniaLuxembourgMacaoMacedonia, бывшая югославская Республика ofMadagascarMalawiMalaysiaMaldivesMaliMaltaMartiniqueMauritaniaMauritiusMayotteMexicoMoldova, Республика ofMonacoMongoliaMontenegroMontserratMoroccoMozambiqueMyanmarNamibiaNauruNepalNetherlandsNew CaledoniaNew ZealandNicaraguaNigerNigeriaNiueNorfolk IslandNorwayOmanPakistanPalestinian край, OccupiedPanamaPapua Новый GuineaParaguayPeruPhilippinesPitcairnPolandPortugalPuerto Рико, Катар, Воссоединение, Румыния, Российская Федерация, Руанда, Сен-Бартелеми, Святой Елены, Вознесения и Тристан-да-Кунья, Сент-Китс и Невис, Сент-Люсия, Сен-Мартен (французский часть) Сен-Пьер и MiquelonSaint Винсент и GrenadinesSamoaSan MarinoSao Том и PrincipeSaudi ArabiaSenegalSerbiaSeychellesSierra LeoneSingaporeSint Маартны (Голландская часть) SlovakiaSloveniaSolomon IslandsSomaliaSouth AfricaSouth Джорджия и Южные Сандвичевы IslandsSouth SudanSpainSri LankaSudanSurinameSvalbard и Ян MayenSwazilandSwedenSwitzerlandSyrian Arab RepublicTajikistanTanzania, Объединенная Республика ofThailandTimor-LesteTogoTokelauTongaTrinidad и TobagoTunisiaTurkeyTurkmenistanTurks и Кайкос IslandsTuvaluUgandaUkraineUnited арабского EmiratesUnited КоролевствоСША УругвайУзбекистанВануатуВенесуэла, Боливарианская Республика ВьетнамВиргинские острова, БританияУоллис и ФутунаЗападная СахараЙеменЗамбияЗимбабве

Штат / провинция: -Ни-AcreAgrigentoAguascalientesAlabamaAlagoasAlaskaAlbertaAlessandriaAmapAmazonasAnconaAndaman и Никобарские IslandsAndhra PradeshAnhuiAostaArezzoArizonaArkansasArunachal PradeshAscoli PicenoAssamAstiAustralian Capital TerritoryAvellinoBahiaBaja CaliforniaBaja California SurBariBarletta-Андрия-TraniBeijingBellunoBeneventoBergamoBiellaBiharBolognaBolzanoBresciaBrindisiBritish ColumbiaCagliariCaliforniaCaltanissettaCampecheCampobassoCarbonia-IglesiasCarlowCasertaCataniaCatanzaroCavanCearChandigarhChhattisgarhChiapasChietiChihuahuaChinese TaipeiChongqingClareCoahuilaColimaColoradoComoConnecticutCorkCosenzaCremonaCrotoneCuneoDadra и Нагар HaveliDaman и DiuDelawareDelhiDistrict из ColumbiaDistrito FederalDonegalDublinDurangoEnnaEsprito SantoFederal DistrictFermoFerraraFlorenceFloridaFoggiaForl-CesenaFrosinoneFujianGalwayGansuGenoaGeorgiaGoaGoisGoriziaGrossetoGuanajuatoGuangdongGuangxiGuerreroGuizhouGujaratHainanHaryanaHawaiiHebeiHeilongjiangHenanHidalgoHimachal PradeshHong KongHubeiHunanIdahoIllinoisImperiaIndianaIowaIserniaJaliscoJammu и KashmirJharkhandJiangsuJiangxiJilinKansasKarnatakaKentuckyKeralaKerryKildareKilkennyL’AquilaLakshadweepLaoisLa SpeziaLatinaLecceLeccoLeitrimLiaoningLimerickLivornoLodiLongfordLouisianaLouthLuccaMacaoMacerataMadhya PradeshMaharashtraMaineManipurManitobaMantuaMaranhoMarylandMassa и CarraraMassachusettsMateraMato GrossoMato Гроссо SulMayoMeathMedio CampidanoMeghalayaMessinaMexico StateMichiganMichoacnMilanMinas GeraisMinnesotaMississippiMissouriMizoramModenaMonaghanMontanaMonza и BrianzaMorelosNagalandNaplesNayaritNebraskaNei MongolNevadaNew BrunswickNewfoundland и LabradorNew HampshireNew JerseyNew MexicoNew Южная WalesNew YorkNingxiaNorth CarolinaNorth DakotaNorthern TerritoryNorthwest TerritoriesNovaraNova ScotiaNuevo LenNunavutNuoroOaxacaOdishaOffalyOgliastraOhioOklahomaOlbia-TempioOntarioOregonOristanoPaduaPalermoParParabaParanParmaPaviaPennsylvaniaPernambucoPerugiaPesaro и Урбино aPiacenzaPiauPisaPistoiaPordenonePotenzaPratoPrince Эдвард IslandPuducherryPueblaPunjabQinghaiQuebecQueenslandQuertaroQuintana RooRagusaRajasthanRavennaReggio CalabriaReggio EmiliaRhode IslandRietiRiminiRio де JaneiroRio Гранди-ду-NorteRio Гранди-ду-SulRomeRondniaRoraimaRoscommonRovigoSalernoSan Луис PotosSanta CatarinaSo PauloSaskatchewanSassariSavonaSergipeShaanxiShandongShanghaiShanxiSichuanSienaSikkimSinaloaSligoSondrioSonoraSouth AustraliaSouth CarolinaSouth DakotaSyracuseTabascoTamaulipasTamil NaduTarantoTasmaniaTennesseeTeramoTerniTexasTianjinTipperaryTlaxcalaTocantinsTrapaniTrentoTrevisoTriesteTripuraTurinUdineUtahUttarakhandUttar PradeshVareseVeniceVeracruzVerbano-Кузьо-OssolaVercelliVermontVeronaVibo ValentiaVicenzaVictoriaVirginiaViterboWashingtonWaterfordWest BengalWestern AustraliaWestmeathWest VirginiaWexfordWicklowWisconsinWyomingXinjiangXizangYucatnYukon TerritoriesYunnanZacatecasZhejiang

Почтовый индекс:

Интерес к продукту: аксессуарыAluRackDeployProErgoRackOver the cab Material RackModularVideoЗадняя лестница доступаОсвещениеProfessional Truck RackErgoRack UtilityБеговые доски

Нажмите Ctrl + щелчок, чтобы выбрать несколько элементов

Тип транспортного средства: Фургон, Фургон со стандартной / низкой крышей, Пикап с высокой крышей

Нажмите Ctrl + щелчок, чтобы выбрать несколько элементов

Марка / модель автомобиля:

Комментарии:

Советы по закреплению полок по гипсокартону

Жизнь была бы действительно легкой для мастера, если бы за всем гипсокартоном в вашем доме была массивная древесина. Затем каждый раз, когда вам нужно было установить полку или повесить что-то тяжелое, вы могли просто вбить винт и покончить с этим.

Увы, это не так, и вместо этого у нас есть группа крепежных элементов, которые объединены под общим заголовком «анкеры для гипсокартона». Анкеры для гипсокартона предназначены для установки в гипсокартон, где нет дерева, и дают вам надежное место для крепления того, что вы хотите повесить.

Если вы смотрели на полку в местном магазине товаров для дома или в хозяйственном магазине, вы, несомненно, заметили, что существует множество различных анкеров для гипсокартона на выбор.Попробуем немного прояснить эту путаницу.

Пластиковые анкеры

Пластиковые анкеры

являются одними из самых распространенных анкеров для гипсокартона, и их часто можно найти бесплатно в комплекте с оборудованием для различных предметов домашнего обихода, которые вы покупаете. Пластиковые анкеры также являются самыми легкими анкерами для гипсокартона.

Чтобы использовать анкер, сначала нужно просверлить пилотное отверстие в гипсокартоне. Важно, чтобы отверстие было правильного диаметра для используемого анкера, потому что, если оно слишком велико, анкер будет вращаться в отверстии и не будет правильно держаться, а если он слишком мал, он будет деформироваться, когда вы его вбиваете. место.Диаметр пилотного отверстия должен быть указан на упаковке.

После просверливания отверстия, забивайте анкер на место, пока заплечик анкера не прилегает к стене. Ребра на внешней стороне анкера захватывают гипсокартон и удерживают анкер на месте.

Винт, соответствующий диаметру и длине анкера, вбивается в анкер, чтобы расширить его внутри отверстия и зафиксировать на месте. Как только анкер заблокирован, винт можно вынуть и использовать повторно, при этом анкер останется на месте.

Пластиковые анкеры для стен подбираются по размеру в соответствии с длиной и диаметром подходящего винта, поэтому выбирайте один исходя из того, какой размер винта вам нужен для того, что вы вешаете.

Анкер для пустотелых стен

Для средних нагрузок существуют анкеры для полых стен, также известные как «болты молли». Некоторые типы требуют, чтобы в гипсокартоне сначала было просверлено пилотное отверстие, в то время как другие имеют заостренный конец и могут быть вбиты в гипсокартон с помощью молотка.

Для любого типа после того, как анкер был вставлен или забит в стену, предварительно установленный винт затягивается.Затягивание винта вытягивает конец анкера вперед, к задней стороне гипсокартона. При этом металлические стороны анкера искажаются, приобретая грибовидную форму, прижимая анкер к стене.

После того, как анкер заблокирован, вы можете удалить винт из анкера, вставить его через то, что вы хотите повесить, а затем снова установить винт в анкер. С помощью этого типа анкера можно снимать и устанавливать винты.

Анкеры для пустотелых стенок подбираются по толщине материала, в который они будут установлены, и длине винта.Они доступны для гипсокартона толщиной 1/2 дюйма и 5/8 дюйма, а также для более тонких материалов, таких как полые двери.

Забивные анкеры

Забивные анкеры

очень просты в использовании и подходят как для средних, так и для тяжелых условий эксплуатации как из пластика, так и из металла. Оба типа самосверлящие и не требуют пилотного отверстия – они устанавливаются, просто вкручивая их в гипсокартон с помощью шуруповерта. Оба типа имеют широкую резьбу, которая врезается в гипсокартон.После того, как сам анкер установлен в стене, в него вбивают винт, чтобы расширить анкер и зафиксировать его на месте. Затем винт можно удалить и использовать повторно.

Приводные анкеры обычно доступны только с одним диаметром винта, но могут использоваться с винтами разной длины.

Стопорный болт

Болт с коленчатым рычагом представляет собой длинный винт с машинной резьбой с парой подпружиненных металлических крыльев на конце. Сначала просверлите пилотное отверстие правильного диаметра.
