Содержание

Стойки телескопические для опалубки 3,1 3,7 4,2 м

Характеристики

Высота и толщина перекрытий

Система стоек телескопических предназначена для возведения перекрытий до 4,2 м. Используется для заливки стандартных перекрытий толщиной до 1 м.

Вспомогательные элементы

Для фиксирования стоек в строго вертикальном положении используется тренога, для фиксирования балок – унивилка.

Защита от коррозии

Порошковая окраска обеспечивает антикоррозийную защиту изделий.

Шаг телескопических стоек

Ход стойки – 120 мм.

Номенклатура

Стандартная номенклатура представлена телескопическими стойками высотой:

  • 3,1 (1,9) м
  • 3,7 (2,5) м
  • 4,2 (2,53) м

Каталог опалубки на телескопических стойках

Стойка опорная телескопическая (паспорт 1)

Стойка опорная телескопическая (паспорт 2)

Комплектация стойки-домкрата

Стойка-домкрат состоит из:

  • верхней трубы: 51*2,0 мм
  • нижней трубы: 60*1,5 мм
  • натяжителя: 60*3 мм
  • платика: лист 3 мм

Технические характеристики стойки-домкрат

Наименование стойкиРабочая высота стойкиДопустимая максимальная нагрузка на стойку
СД-3. 1 ммин. 1,93 000
-2,23 000
-2,53 000
-2,72 200
-2,81 200
-макс. 3,11 200
-
СД-3.7 ммин. 2,53 000
-2,72 400
-32 400
-3,21 800
-3,41 500
-макс. 3,71 200
-
СД-4.2 ммин. 2,532 500
-2,92 000
-3,41 300
-3,61 100
-3,8900
-макс. 4,2850

Цены

Стоимость телескопических стоек для опалубки перекрытий смотрите в разделе Цены на странице Стойка телескопическая цена.

Смотрите также:

Доставка по России и на экспорт

Если заказчику неудобен самовывоз, обеспечиваем доставку металлоконструкций собственным специализированным транспортом или транспортной компанией по России.
Имеем большой опыт в экспорте конструкций с доставкой и таможенным оформлением.

Условия оплаты

Оплата при покупке и аренде металлоконструкций производится по безналичному, расчету на договорных условиях. При аренде требуется залоговая сумма.


Задать вопрос специалистам

Стойка крашеная | Для опалубки перекрытий

Телескопические стойки используются как опорные элементы в балочно-стоечной опалубке перекрытий. Стойки комплектуются крестовыми головками, на которые укладываются двутавровые балки, и треногами для лучшей устойчивости.

Неправильная расстановка и некорректный расчет нагрузки на стойки – частые причины обрушения опалубки перекрытий. При этом важную роль играет и качество самих стоек.

Поэтому в выборе стоек для проекта стоит обращать внимание на:

  • Технические характеристики: диаметр и толщина труб, толщина пятки, толщина крюка.
  • Покрытие: порошковое или цинковое
  • Безопасность: элементы защиты при работе со стойкой
  • Проверенная и доказанная несущая способность



Крашеная телескопическая стойка компании PERI – это технологичный продукт, который производится в России с соблюдением требований европейского стандарта качества. Сам процесс производства контролируется от этапа сырья до момента отправки клиенту.

Типоразмеры крашеных стоек позволяют устанавливать опалубку на высоте от 1,85 до 4,2 м. Эти стойки лучшим образом подходят для типового монолитного строительства: жилых и коммерческих объектов.

Стойка крашеная представлена в трех типоразмерах по высоте: 310, 370 и 420 мм.

Внешняя и внутренняя трубы выполнены из стали 3 и покрыты порошковой краской.

Идет в комплектации с крашеной треногой и крашеной крестовой головкой российского производства PERI.


Интересно прочитать:

«Стойка крашеная PERI: качество, проверенное испытаниям»


8 800 505 13 61

Расскажем подробно о системе и подберем решение для вашего проекта!

Стоимость оборудования зависит от комплектации и условий доставки.

Не только толщина труб является фактором, определяющим несущую способность стоек. Очень важен диаметр крюка в винтовой паре. Кроме того, на несущую способность стойки может влиять и качество сварного шва.

В нормативных документах России не прописана чётко методика испытаний опалубки перекрытий (стоек в частности). Поэтому случается, что производители применяют упрощённую/любую удобную методику испытаний. Например, испытывают стойки в горизонтальном положении или не учитывают коэффициент запаса по нагрузке.

Крашеные стойки PERI испытывают по методике, разработанной в Германии на основе европейских и американских стандартов.

Каждый типоразмер стойки испытывается по три раза на трёх выдвижках. Также отдельно испытывается узел с гайкой и крюком, т.е. вырезается самая загруженная часть стойки – часть внешней и внутренней трубы с винтовой парой. Данный узел проходит ряд отдельных испытаний.

Нагрузка прикладывается с эксцентриситетом, чтобы максимально приблизить испытания к реальным условиям на стройплощадке. Обязательно применяется коэффициент запаса по нагрузке.

Телескопические стойки для опалубки в Москве по выгодным ценам – 1-я Опалубочная Компания

Где выгодно купить стойки для опалубки?

Телескопическая стойка для опалубки – важная составляющая обустройства перекрытий. Ее применение повышает уровень безопасности на объекте, что важно для любого строительства. Другие ее преимущества – простота юстировки и монтажа перекрытий, небольшая масса и прекрасная несущая способность.

Данный тип опалубочных систем включает в себя стойки с открытой или зарытой резьбой, ограждения (могут быть универсальными или принадлежать к типам А и В), лестницу, струбцину, соединительную раму, треногу, унивилку. Если вам нужны какие-то отдельные элементы, мы предоставим все необходимое. Вы сможете их купить по выгодной цене или взять в аренду (для разового выполнения работ). Мы строим свое предложение так, чтобы оно было интересно максимально большому числу потенциальных клиентов. Нужна подобная продукция? Точки соприкосновения непременно найдутся.

Коротко о телескопической опалубке и ее преимуществах

Без нее сложно представить современное монолитное строительство. Для создания перекрытий могут использоваться различные варианты опалубочных систем. В частности, широко используется разновидность на телескопических стойках.

Их монтаж и вертикальное положение обеспечиваются с помощью специальной соединительной рамы или треноги. Эти элементы формируют ячейки конструкции, а унивилки различных модификаций позволяют укладывать брус или балки.

Применение телескопической опалубки значительно повышает уровень безопасности на объекте, что крайне важно для любого строительства. Отсутствие травматизма – лучшее свидетельство, что компания делает все для своих работников. Стоит отметить и удобство производимых работ, ведь это напрямую сказывается на их скорости.

Есть и другие преимущества:

  • простота юстировки и монтажа перекрытий;
  • небольшая масса;
  • прекрасная несущая способность.

С такими плюсами нельзя не считаться, что и стало причиной широкого распространения подобных систем в современном строительстве. Если Вы сомневаетесь в правильности выбора, свяжитесь с менеджерами нашей компании. Они с радостью ответят на все возникшие вопросы, сделают точный расчет требуемого количества опалубки. Мы умеем создавать комфортную атмосферу для сотрудничества.

Характеристики телескопической конструкции

Данный тип опалубочных систем может включать в себя следующие элементы:

  • стойка с открытой или зарытой резьбой;
  • ограждение, которое может быть универсальным или принадлежать к типам А и В;
  • лестница;
  • струбцина;
  • рама соединительная;
  • тренога;
  • унивилка.

Кстати, если Вам нужны какие-то отдельные элементы, мы предоставим все необходимое. Возможна аренда, что очень удобно, если работы носят разовый характер. Мы строим свое предложение так, чтобы оно было интересно максимально большому числу потенциальных клиентов. Нужна подобная продукция? Точки соприкосновения непременно найдутся.

Особенности сборки телескопической опалубки

Сборка должна осуществляться строго по плану производства работ. На подготовленное определенным образом основание устанавливается тренога. Важно, чтобы поворотные ноги располагались на поверхности так, чтобы обеспечить предельно возможную устойчивость всей конструкции. Фиксатор поднимается до упора, внутрь устанавливается стойка и крепится.

Когда все стойки собраны, они выдвигаются на требуемую высоту. В верхнюю опору монтируется унивилка. После этого укладываются балки. Каждый слой должен быть перпендикулярен предыдущему.

Монтаж не представляет собой ничего сложного. С ним вполне справится среднестатистический строитель. Если потребуются какие-то комментарии, наши сотрудники легко дадут их. Сделаем все, чтобы Вы извлекли как можно больше пользы из обращения к нам. Почему нужно выбирать именно нашу компанию?

1-Я ОПАЛУБОЧНАЯ КОМПАНИЯ: 5 доводов в нашу пользу

Преимуществ значительно больше. Мы приведем только некоторые. При Вашем желании, менеджеры расскажут о других плюсах. Итак, выделим следующее:

  • Входим в число лидеров сферы в Российской Федерации.
  • Предлагаем только то, в чем уверены на 100 процентов. Вся продукция соответствует отечественным стандартам качества.
  • Оперативно обрабатываем поступающие заявки.
  • Наши цены разумны, они полностью соответствуют ситуации на рынке.
  • Многие уже сотрудничали с нами. Они довольны результатом.

Стоит отдельно поговорить о качестве работы. На этом делается серьезный акцент, ведь если не уделять клиенту должного внимания, результат его вряд ли устроит.

Контроль осуществляется на каждом этапе работы.

Выступаем за полную прозрачность сотрудничества. Никаких «подводных камней». Все четко оговорено с первого дня взаимодействия и отражается в заключаемом договоре. Мы нацелены на долгосрочное взаимодействие, поэтому другое решение и представить сложно.

Важной особенностью является доставка прямо на объект. Дело в том, что у нас есть представительства по всей РФ. Это позволяет брать транспортировку на себя. Забудьте о проблемах с логистикой. Вам нужно только заказать и принять товар.

Среди клиентов немало крупных застройщиков, которые обращают внимание только на самых лучших. Рады, что входим в их число. Попробуйте сотрудничать с нами. Гарантируем, Вы будете довольны.

Сказано много, но от этого Ваш проект не начнет реализовываться сам собой. Давайте обсудим его особенности. Вы убедитесь, что имеете дело с надежным деловым партнером, с которым легко возвести даже масштабный объект. Дело осталось за малым.

Просто свяжитесь с нами!

Аренда стоек опалубки - цена, стойки телескопические для опалубки перекрытий в аренду в Москве

В полный комплект опалубки перекрытий на телескопических стойках входят основные и вспомогательные элементы, без которых невозможно возвести перекрытия.

Основные характеристики оборудования:

  • универсальность конструкции, безопасноть;
  • возможность создавать перекрытия не только под прямым углом, но и под наклоном благодаря универсальности оборудования;
  • широчайшая сфера применения.

Цена

Наименование Цена, месяц Залог
Аренда опалубки перекрытий, комплект от 240 руб/м2 240 руб/м2
Стойка телескопическая 1,65 м от 100 руб/шт 100 руб/шт
Стойка телескопическая 3,1 м от 110 руб/шт 110 руб/шт
Стойка телескопическая 3,7 м от 120 руб/шт 120 руб/шт
Стойка телескопическая 4,2 м от 145 руб/шт 145 руб/шт
Стойка телескопическая 4,5 м от 150 руб/шт 150 руб/шт
Стойка телескопическая 4,9 м от 170 руб/шт 170 руб/шт

АКЦИЯ
Скидка 10%
при оплате 2-х мес аренды

Скидка 20%
на опалубку перекрытий
при аренде стеновой опалубки

Как сделать цену еще ниже?

Цена на комплектующие

Наименование Цена, месяц Залог
Унивилка от 27 руб/шт 27 руб/шт
Тренога от 40 руб/шт 40 руб/шт
Балка деревянная БДК от 60 руб/м.п 60 руб/м.п
Фанера от 220 руб/м2 220 руб/м2
Чтобы взять оборудование в аренду - позвоните нам или

Калькулятор опалубки перекрытия

Опалубка на телескопических стойках имеет особенности эксплуатации:

  • Применима для высоты перекрытий до 5 м
  • Конструкция универсальна, безопасна для строителей
  • Подходит для возмедения перекрытий из железобетона
  • Вариативность конструкции: возведение перекрытий под уклоном, под углом 90°, с применением железобетонных балок и пр.

Основные элементы опалубки на стойках:

  • Телескопические cтойки/домкраты для фиксации горизонтальных элементов опалубки
  • Треноги для фиксации стоек
  • Унивилки для крепления балок на стойках

Дополнительные элементы для опалубки:

  • Ограждающие элементы для обеспечения безопасности работ
  • Алюминиевые и деревянные двутавровые балки
  • Фанера для создания палубы при опалубочных работах
  • Второстепенные балки
  • Струбцины балок

Преимущества

Опалубка перекрытий на телескопических стойках - универсальное оборудование, с помощью которого удается точно и быстро собрать конструкции любых форм и уровней сложности.

С помощью пошаговой регулировки по отверстиям «верха», фиксированием «серьгой» и закреплением с помощью «гайки» производится выставление высоты. Преимущество - открытая резьба, которая не нарезается, а накатывается на натяжитель стойки. Это позволяет увеличить эксплуатационный срок стойки.

Характеристики

Обозначение стойки Высота max(min)/ max нагрузка на ось стойки, м/кг Масса стойки кг.
1 СТО-3,1 (1,7) 3,1 (1,7)/2000 8,64
2 СТО-3,7 (2,0) 3,7 (2,0)/1800 15,36
3 СТО-4,2 (2,5) 4,2 (2,5)/1600 17,37
4 СТО-4,5 (3,2) 4,5 (3,2)/1500 19

Часто задаваемые вопросы

Вопрос:

Какой длины бывают балки?

Ответ:

Балки бывают различной длинны в нашей организации популярными считаются длинны от 1,5 м до 3,6 м

Вопрос:

Какие размеры стоек вы сдаете в аренду?

Ответ:

Стойки имеют разные размеры максимальный и минимальный (в собранном состоянии). В нашей организации используются практически вся известная размерная линейка. Самая короткая стойка телескопическая имеет размеры 0,8 - 1,35 м. Самая длинная стойка телескопическая имеет размеры 3,5 - 6,7 м. Наша компания подберет идеальную, правильную стойку под любой проект.

Вопрос:

Какая нагрузка на стойку закладывается в проект?

Ответ:

Несущая способность телескопических стоек различается и зависит от высоты диаметра трубы и насколько выдвинута стойка (максимальная, минимальная высота) При расчетах мы пользуемся нижней планкой по нагрузке, она составляет 1,5 т на стойку, так стойки выдерживают большую нагрузку.

Вопрос:

Можно ли резать арендованную фанеру?

Ответ:

При аренде фанера выдается из расчета, что на склад вернутся такие же не резаные фанерные листы. Если в процессе строительных работ есть необходимость в небольших отрезках фанеры, то лучше купить фанеру. Иначе по окончанию аренды придется заплатить и за аренду, и за испорченную фанеры, что экономически не выгодно, но придется сделать.

Вопрос:

Какое количество стоек нужно ставить под заливаемую плиту?

Ответ:

Под заливаемую плиту нужно выставлять различное количество стоек. Это зависит от нескольких факторов: Толщина, сложность (капители, пилоны и т.п.). Под прямое перекрытие до 300 мм выставляется 1 стойка на 1,6 м2 перекрытия. В других случаях нужно определить тяжесть будущей плиты и подобрать нужное количество стоек исходя из того, что одна стойка принимает на себя до 1,5 т.

Лицензии и сертификаты

Госты на опалубку

Стойки для опалубки телескопические, стартовые, доборные

Стойки для опалубки позволяют устраивать монолитные перекрытия разной конфигурации (прямые, наклонные, с капителями) для любых зданий с перекрытиями толщиной до 400 мм и высотой до 4,5 м: от частного дома, возводимого своими руками, до производственного помещения.

Стойки применяются как опорные элементы опалубки перекрытий в монолитном строительстве с диапазоном максимальных высот от 3,1 до 5,0 м. Изменение высоты стойки достигается выдвижением внутренней трубы с отверстиями, которая фиксируется замком. Перемещением наружной резьбовой муфты достигается проектная высота. В вертикальном положении стойка удерживается треногой. Для фиксации продольных балок применяется унивилка. В опалубке перекрытий, с применением телескопических стоек, могут быть использованы балки как алюминиевые, так и деревянные. Набор дополнительных комплектующих к телескопическим стойкам обеспечит удобство и безопасность работ при возведении монолитных перекрытий.

Несущая способность телескопических стоек напрямую зависит от высоты стойки и способа её закрепления.

Купить Стойки телескопические для опалубки

Опалубка перекрытий на телескопических стойках позволяет выставить сверхточную высоту сооружения.

Применяются в монолитном строительстве в качестве опорных элементов опалубки перекрытий. Изменение высоты такой стойки достигается выдвижением внутренней трубы, которая фиксируется замком.


Стойки телескопические для опалубки. Цена

Наименование (4) Цена
Стойка телескопическая (окрашенная 51-60) 1,7-3,1м 700,00 / шт
Стойка телескопическая (окрашенная 51-60) 2,0-3,7м 760,00 / шт
Стойка телескопическая (окрашенная 51-60) 2,5- 4,2м 890,00 / шт
Стойка телескопическая (окрашенная 51-60) 3,2-4,5м 1050,00 / шт

Купить Стойки стартовые, доборные объемные

Опалубка перекрытий на объемных стойках - это многоцелевая система, используемая в качестве опалубочной опоры для монолитного и сборно-монолитного домостроения, при строительстве мостовых сооружений, офисов, коммерческих сооружений и прочих объектов. Диапозон рабочих высот от 1,0м до 80м.

Стойки стартовые, доборные объемные. Цена

Наименование (7) Цена
Стойка-С 1.0 (стартовая, 1м) 520,00 / шт
Стойка-С 1.5 (стартовая, 1.5м) 600,00 / шт
Стойка-С 2.0 (стартовая, 2м) 680,00 / шт
Стойка-Д 0.5 (доборная, 0.5м) 350,00 / шт
Стойка-Д 1 (доборная,1м) 430,00 / шт
Стойка-Д 1.5 (доборная, 1.5м) 520,00 / шт
Стойка-Д 2 (доборная, 2м) 610,00 / шт

Стойки телескопические для опалубки | Базис Холдинг

Телескопические стойки наиболее выгодно применять на проектах, которые подразумевают возведение перекрытий на высоте не более 4. 9 метров. Они идеальны для жилого типового строительства со стандартными высотами от 2,6 м.
Опоры можно использовать как с брусом, так и с двутавровой балкой. Однако использование балок предпочтительнее по нескольким причинам:
  1. Во-первых, безопасность. Балки рассчитаны на большие нагрузки и могут выступать в качестве несущих конструкций опалубки для перекрытий любой толщины.
  2. Во-вторых, качество заливаемых перекрытий. Балки позволяют установить листы фанеры равномерно, что при заливании гарантирует идеально ровную бетонную поверхность.
  3. В-третьих, долговечность.

Двутавровая балка может оборачиваться до 40 раз даже при использовании в агрессивной среде и при низких температурах. При демонтаже она не повреждается за счёт пластиковых наконечников, которые защищают торцы от расщепления. Опорная стойка состоит из двух труб разного диаметра, при этом меньшая размещается внутри большей и имеет отверстия для фиксации на заданной высоте, которая регулируется методом выдвижения. Фиксатор, служащий упором для внешнего металлического цилиндра, надёжно закрепляет стойку в требуемом положении, предотвращая складывание конструкции даже под воздействием большой нагрузки – до 4 (а в некоторых случаях и до 6) тонн.

Стойки для опалубки перекрытий от Базис Холдинг быстро и удобно монтируются/демонтируются, регулируются по высоте путём вращения внешней опорной гайки, оснащённой рычагом, который позволяет приложить большее усилие во время вращения. Необходимое по высоте положение фиксируется с помощью замка, который устанавливается в одно из отверстий, расположенных на внутренней трубе с определённым шагом. Диапазон высот: от 1,05 м до 4,9 м.

Телескопические стойки используются в комплекте с изделиями тренога и унивилка.

Тренога предназначена для вертикальной фиксации стойки, а также обеспечивает устойчивость стойки при монтаже стола опалубки перекрытий.

Унивилка служит для закрепления опорного (продольного) бруса опалубки.

На подготовленной площадке, в соответствии с ППР объекта устанавливается тренога, при этом поворотные ноги располагаются так, чтобы обеспечить ее максимальную устойчивость с учетом конфигурации опорной поверхности. Поднимают фиксатор треноги до упора, устанавливают стойку телескопическую и опускают фиксатор, который зажимает стойку. После установки стоек в треноги, все стойки выравниваются по высоте и производится монтаж щитов опалубки перекрытий в следующем порядке:

  • продольная (нижняя) балка укладывается в унивилку;

  • поперечная балка (верхняя) или брус укладывается на продольную балку;

  • с помощью гайки регулировочной производится точная настройка опалубочного стола по уровню;

  • после точной юстировки производится монтаж фанеры.

Стойки, рамы и иные комплектующие для опалубки перекрытий от Строй Капитал

Расчёт бесплатно!

Наши специалисты проконсультируют Вас по условиям покупки, аренды и лизинга мелкощитовой опалубки для организации бесплатно!

описание услуги

Наша компания является заводом-изготовителем опалубки. Мы производим все комплектующие, рамы и стойки для опалубки перекрытий. Ниже представлены составляющие каждой из систем.

Информация для опалубочной системы на телескопических стойках:

Стойка телескопическая – это опорный элемент для бетонирования горизонтальных монолитных конструкций, лестничных маршей, зданий и сооружений. Используется в строительстве совместно с балкой (БДК или БДР) для опалубки плит перекрытий, унивилкой и треногой, которая обеспечивает устойчивость. Стойка устанавливается строго вертикально в соответствии схемой монтажа элементов опалубки плит перекрытия, разработанной в соответствии с требованиями паспорта и инструкции.

Продукция

Масса, кг

Металл



Минимальная высота стойки, мм

Максимальная высота стойки, мм

Стойка телескопическая (СОТ 1,81-3,1 м.)

13,0

Сталь

1810

3100

Стойка телескопическая (СОТ 1,99-3,4 м.)

13,7

Сталь

1990

3400

Стойка телескопическая (СОТ 2,19-3,6 м.)

14,3

Сталь

2190

3600

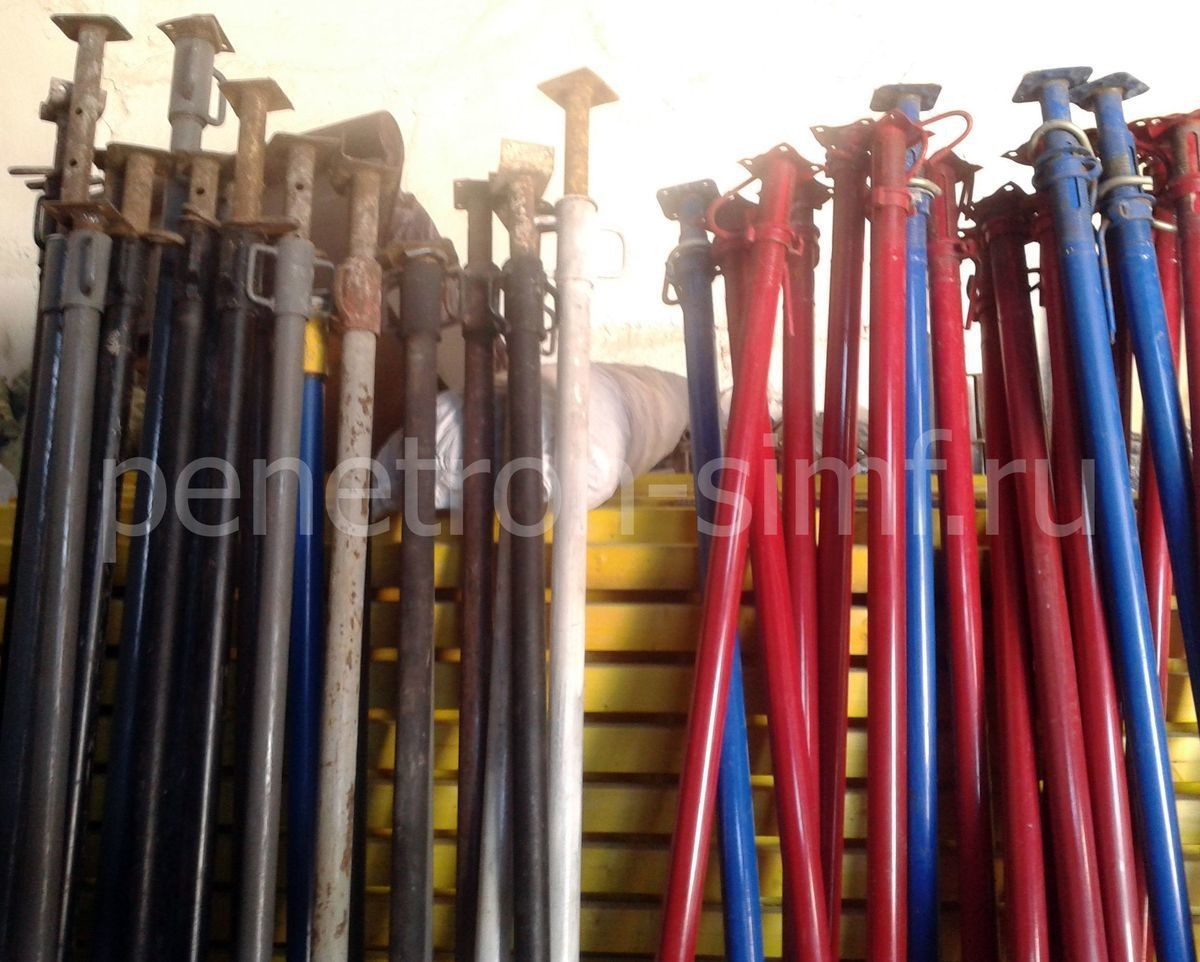

Стойка телескопическая (СОТ 2,29-3,7 м.)

14,7

Сталь

2290

3700

Стойка телескопическая (СОТ 2,39-3,8 м.)

15,0

Сталь

2390

3800

Стойка телескопическая (СОТ 2,59-4,15 м.)

15,6

Сталь

2590

4150

Тренога предназначена для фиксации телескопической стойки в вертикальном положении. Состоит и трех опорных ног, которые раздвигаются на 120 градусов, тем самым обеспечивают устойчивое положение стойки на ровной поверхности пола.

Продукция

Масса, кг

Металл



Высота, мм

Радиус поворота траектории ног(градус)

Тренога (Обыкновенная)

5,00

Сталь

600,00

120,00

Унивилка - элемент опалубки плит перекрытия, используется для фиксации проектного положения балки. Унивилка вставляется в телескопическую стойку, фиксирует вертикальное положение балки, предотвращает ее смещение в поперечном направлении.

Достоинства унивилки:

•             Простота в монтаже и демонтаже

•             Небольшой вес – 1,5 кг

•             Фиксация балок и возможность наращивания

•             Универсальность - может использоваться для монтажа 1 или 2 балок

Продукция

Масса, кг

Металл



Унивилка (обыкновенная)

1,5

Сталь

Иные элементы опалубки на телескопических стойках вы можете найти в нашем каталоге:



Информация для опалубочной системы на объёмных стойках:

Стойка стартовая (объёмная стойка) – это первый вертикальный трубчатый элемент ветви, который обычно устанавливается на домкрат нижний, в исключительных случаях (при идеально ровном основании) может устанавливаться непосредственно на башмак.

Продукция

Металл



Высота, мм

Стойка стартовая СС-3600 (Ст-С-3,6)

Сталь

3600

Стойка стартовая СС-3000 (Ст-С-3,0)

Сталь

3000

Стойка стартовая СС-2400 (Ст-С-2,4)

Сталь

2400

Стойка стартовая СС-1800 (Ст-С-1,8)

Сталь

1800

Стойка стартовая СС-1200 (Ст-С-1,2)

Сталь

1200

Стойка стартовая СС-600 (Ст-С-0,6)

Сталь

600

Стойка стартовая СС-300 (Ст-С-0,3)

Сталь

300

Стойка доборная – это доборный вертикальный трубчатый элемент, с одного края имеет вставку меньшего диаметра для стыковки с предыдущей стойкой, служит для набора стойкой требуемой высоты.

Продукция

Металл



Высота, мм

Стойка доборная СД-2400 (Ст-С-2,4)

Сталь

2400

Стойка доборная СД-1800 (Ст-С-1,8)

Сталь

1800

Стойка доборная СД-1200 (Ст-С-1,2)

Сталь

1200

Стойка доборная СД-600 (Ст-С-0,6)

Сталь

600

Связь поперечная (горизонтальная) – горизонтальный элемент, ригель, служащий для обвязки и и фиксации пространственного положения ветвей стойки, обеспечивает их строго вертикальное положение за счёт клинового узла.

Продукция

Металл



Высота, мм

Связь горизонтальная СГ-3000 (Ригель Р-3,0)

Сталь

3000

Связь горизонтальная СГ-2500 (Ригель Р-2,5)

Сталь

2500

Связь горизонтальная СГ-2000 (Ригель Р-2,0)

Сталь

2000

Связь горизонтальная СГ-1750 (Ригель Р-1,75)

Сталь

1750

Связь горизонтальная СГ-1500 (Ригель Р-1,5)

Сталь

1500

Связь горизонтальная СГ-1250 (Ригель Р-1,25)

Сталь

1250

Связь горизонтальная СГ-1000 (Ригель Р-1,0)

Сталь

1000

Связь горизонтальная СГ-750 (Ригель Р-0,75)

Сталь

750

Связь горизонтальная СГ-500 (Ригель Р-0,5)

Сталь

500

Домкрат нижный (ДН-500, ДН-800) – опорный телескопический элемент стойки, расположен внизу каждой ветви стойки. Выпускается длиной 500 мм и 800 мм. Устанавливается на прочную опорную площадку, при неровном основании обеспечивает юстировку низа стойки. Воспринимает на себя всю нагрузку от стойки и передаёт её на основание.

Башмак домкрата – плоский опорный элемент, заменяющий домкрат нижний в случае установки на абсолютно ровную горизонтальную опорную площадку.

Домкрат верхний (ДВ-500, ДВ-800) – опорный телескопический элемент стойки, расположен вверху каждой ветви стойки. Выпускается длиной 500 мм и 800 мм. Служит опорой для унивилки, обеспечивает опускание опалубки плит перекрытий для ее демонтажа, а так же обеспечивает окончательное выравнивание поверхности опалубки плит перекрытия при её монтаже.

Иные элементы опалубки на объёмных стойках вы можете найти в нашем каталоге:




Информация для опалубочной системы на рамах:

Рамная опорная стойка (РОС-1) – элемент, исполняющий роль временной опоры для горизонтальных балок опалубки плит перекрытий на высоте > 4 м. и предназначенный для передачи вертикальной нагрузки на нижние домкраты Высота стойки меняется в зависимости от набора несущих рам, а также регулировки ее высоты при помощи нижнего и верхнего домкрата.

Продукция

Металл



Высота, мм

Ширина, мм

Рама опорная РО-2,4 57x2,5 (РОС)

Сталь

2400

1500

Рама опорная РО-1,8 57x2,5 (РОС)

Сталь

1800

1500

Рама опорная РО-1,5 57x2,5 (РОС)

Сталь

1500

1500

Рама опорная РО-0,9 57x2,5 (РОС)

Сталь

900

1500

Связь крестовая – элемент, обеспечивающий устойчивость рамной опорной стойки. Каждая связь предназначена для определенной из рам и для определенного шага установки – 1,0 м, 1,5 м или 2,0 м.


☎ Закажите обратный звонок от специалиста

✔ Доступно к покупке в лизинг

✔ Возможность взять в аренду

✔ Инженерный расчёт

✔ Доставка до объекта по России

Иные элементы опалубки на рамных стойках вы можете найти в нашем каталоге:

Опалубка для перекрытий

- расценки на опалубку в режиме реального времени, цены последней продажи -Okorder.com

Описание продукта:

Опалубка стола

-------- Гибкая и адаптируемая опалубка перекрытий

Опалубка стола широко используется в высоких и сверхвысоких зданиях. Формование навалом, Подъем с помощью подъемной вилки, перемещение с помощью перемещаемой тележки делают его особенно экономичным и экономят затраты на рабочую силу.

Стандартные блоки опалубки стола с подпорками

Стандартный размер 2440 мм × 4880 мм и 3300 мм × 5000 мм

На следующем эскизе


Опалубка стола предназначена для использования при бетонировании перекрытий на больших площадях. Столы можно перемещать по горизонтали и вертикали.

Связанные атрибуты настольной опалубки, опалубки перекрытий, опалубки перекрытий, бетонной опалубки, опалубки, горизонтальной опалубки: Подробное введение в опалубку стола, опалубку перекрытий, опалубку перекрытий, бетонную опалубку, опалубку, горизонтальную опалубку: опалубка стола, опалубка перекрытий, бетонная опалубка , опалубка, горизонтальная опалубкаОпалубка стола HORIZON предназначена для использования при бетонировании перекрытий больших площадей.Опалубку стола можно перемещать по горизонтали и вертикали без демонтажа, что обеспечивает экономичное и эффективное решение для работы с перекрытиями на стройплощадке.

Преимущества:

1. Опалубка стола собирается на месте и перемещается с одной зоны на другую без демонтажа, что сводит к минимуму дополнительные риски при монтаже и демонтаже.

2. Очень простая сборка, монтаж и разборка, что снижает трудозатраты.

3. Безопасность. Поручни доступны и собраны по всему периметру столов, и все эти работы выполняются на земле до того, как столы будут установлены на место.

4. Высота стола и его выравнивание легко регулируются с помощью регулировки высоты стоек.

5. Столы легко перемещать по горизонтали и вертикали с помощью тележки и крана.

Хорошо сочетается с опалубочными системами Doka и Peri.


Опалубка стола

с лесами Ring-Lock для системы опалубки перекрытий. Котировки в режиме реального времени, цены последней продажи -Okorder.com

Описание продукта:

Опалубка стола с лесами Ring-Lock для системы опалубки перекрытий

Описание:

Краткое введение

Система FA-TNOR широко используется для заливки бетонных перекрытий, особенно для зданий с более высоким этажом высота, при которой использование только опор не может соответствовать требованиям.Система гарантирует быструю сборку, простую конструкцию и удобство эксплуатации, она является хорошим выбором для строительства перекрытий.

О местах заполнения

Как и в системе RA-INST, заполняющие материалы необходимы для небольших помещений или таких же специальных площадей. Они обычно состоят из деревянных балок, домкрата, опоры лесов и фанеры, как показано на рисунке ниже.


Конкурентное преимущество

① Быстрое строительство
Опалубка стола предварительно смонтирована; все элементы конструкции соединены специальными креплениями, поэтому его легко перемещать и переворачивать.

②Простота эксплуатации

Опалубка состоит из фанеры, деревянных балок, швеллерных балок, соединительных элементов и опорной системы лесов с кольцевым замком. Легко собрать для работы с простой конструкцией. Специального обучения навыкам не требуется.

③ Высота строительных лесов регулируется

Опалубка стола поддерживается регулируемыми лесами; леса можно поворачивать в двух направлениях для удовлетворения требований разной высоты с помощью регулируемого домкрата и регулируемого ножного домкрата.

④Зрелая система со специальными инструментами для снятия.

Предлагаем тележку для системы FA-TNOR, она предназначена специально для снятия опалубки стола с плиты, она обеспечивает удобство эксплуатации и безопасный демонтаж.

4. Приложения


Q: Кто использовал пластиковые строительные шаблоны? Как эффект? Какие преимущества и недостатки?
Пластиковый строительный шаблон - не лучшее место, чтобы говорить о нем, поговорим о его недостатках, 1: качество слишком высокое, 2 интенсивность не очень удовлетворительная, 3, небольшая плата, деревянная сторона
Q: Есть ли на кухне туалет для герметизации пластикового шаблона водопровода? Где продавать?
Общий рынок строительных материалов должен продавать, надеюсь, мой ответ может вам помочь ~
Q: Пластиковый шаблон здания, где срочно нужно решить
Первый, гладкий и гладкий.Временная вышивка трафарета, качество поверхности бетонной конструкции после демонтажа формы, отделка больше, чем технические требования существующего водяного шаблона, нет необходимости дважды штукатурить, это зависит от материалов.
Q: Справка. Сколько стоит пластиковый строительный шаблон?
Обычно в квадратных метрах. Но будь то по квадратным метрам или по весу, но процесс другой, но результаты будут той же цене за единицу.Офф, чтобы узнать, сколько стоит этот товар, сколько прибыли. Стоимость каждого продукта, производимого фабрикой, не обязательно, конечно, прибыль не одинакова. Стоимость - это материалы, управление, аренда завода, коммунальные услуги, амортизация оборудования и другие расходы вместе, а теперь ПВХ-материалы имеют разные сорта, конкретную цену можно найти в Интернете, чтобы увидеть.
Q: Почему пол не пластиковых строительных материалов квадратного дерева и шаблона
Не люди, у которых нет этого продукта, не гуманный, не идеальный, чтобы не покупать только для того, чтобы использовать его для решения проблем рабочих с сомнениями начальника
Q: Типы строительных шаблонов? Что такое водный шаблон?
С развитием экономики, появлением новых материалов в промышленности строительных материалов, увеличением количества типов классификации зданий, существует четыре типа строительных шаблонов
Q: Пластиковый строительный шаблон никто не использовал?
Solid может использовать технологию вспенивания для экономии средств, есть полый недостаток в использовании процесса, в углу, когда гвоздь легко ломается.
Q: Как удаляется бетон на пластиковом шаблоне (уже приклеенный к бетону)
С помощью плоскогубцев потяните или распылите пистолет-распылитель.
Q: Почему шаблон здания сделан 1830 мм * 915 мм, а не 2000 мм * 1000 мм?
Может обрабатываться по длине, обрабатываться по длине, обрабатываться по длине
Q: Пластиковый шаблон стены сдвига для высоты стены и требований соотношения толщины сколько?
Опора пластикового шаблона для стен со сдвигом: высота стены 2800, толщина стенки 300, например, с использованием шаблона 12 мм, расстояние между ребрами по вертикали (межосевое расстояние) для 200–250 мм; Шаблон 15 мм, вертикальное расстояние меньше Ленга (межосевое расстояние) Для 250-300 мм.По сравнению с обычным использованием шаблона из бамбуковой фанеры, расстояние между вторым разом, шероховатость бетонной поверхности в основном такая же, но бетонная поверхность гладкая, для достижения эффекта водного бетона качество восприятия лучше. Отвечает требованиям по формовке монолитных бетонных стен и качеству поверхности. Конструкция строительного шаблона должна быть простой, легкой, прочной, удобной в изготовлении.

1.Обзор производителя

Расположение
Год основания
Годовой объем производства
Основные рынки
Сертификаты компании

2.Сертификаты производителя

a) Название сертификата
Диапазон
Каталожный номер
Срок действия

3. Возможности производителя

а) Торговая емкость
Ближайший порт
Доля экспорта
№Сотрудников торгового отдела
Язык:
б) Заводская информация
Заводской размер:
Количество производственных линий
Контрактное производство
Диапазон цен на продукцию
Универсальная опора EN1065 систем опалубки перекрытий пола

для настилов бетона для продажи - Системы опалубки плиты перекрытия изготовление из китая (107680588).

Универсальная система опалубки перекрытий с опорой EN1065 для настилов из бетона

Опалубка стола HORIZON предназначена для обычного использования при бетонировании перекрытий большой площади высотных зданий. Столы можно перемещать по горизонтали и вертикали без демонтажа, что обеспечивает экономичное и эффективное решение для бетонных работ на площадке.

1. Формы стола собираются из компонентов системы плит Flex-h30

2.Обычно для большинства проектов существует 4 стандартных размера стола:

2,50 x 4,00 м; 2,50 х 5,00 м; 2,00 х 4,00 м; 2,00 х 5,00 м;

Тем не менее, размеры столов также доступны в соответствии с конструкцией перекрытий.

3. Обычно используется для плит высотой до 4,5 м.

4. Для защиты краевых столов на краевых столах установлены ограждения.

5. После установки краевых столов стальные тросы используются для крепления к закладным анкерным болтам на земле.

6. К столам применяются стойки стандарта EN 1065, что обеспечивает высокую грузоподъемность столов.

Компоненты опалубки стола:

Стальные стойки EN1065

Оцинкованные

Согласно проекту

HZP 20-300, 14 кг

HZP 20-350 9-0004 кг 300, 17,6 кг

HZP 30-350, 20,3 кг

Крестовина h30

Оцинкованная

Длина: 220 мм

Ширина: 145 мм

Высота: 320 мм

2.5 кг

Штатив складной

Оцинкованный

Для крепления напольных стоек

8,5 кг


19 Продукт

Универсальная опалубка ЭН1065 систем опалубки перекрытий пола для декорирования конкретных изображений

Регулируемые опорные стойки для бетона | Форма MSB

Premium Choice для бетонных боксов

Мы - строительная компания с регулируемыми формами, которая обслуживает бетонную промышленность.MSB Form ® спроектирован так, чтобы быть компактным, легким и прочным для любых условий и применений - коммерческих, промышленных, жилых и гражданских.

Если вы хотите, чтобы работа выполнялась быстрее, безопаснее и экологичнее, обеспечивая превосходный конечный результат - перейдите на MSB Form ®. Не отставай.

Хотите производить работу качественно и в большом объеме? Конечно, у вас. Это то, что MSB Form ® может для вас сделать. Мы потрясли отрасль нашими новыми системами.Наши продукты предназначены для решения распространенных проблем при бетонировании, когда точность и более прямые кромки имеют первостепенное значение. Будь то кирпичная опалубка, стальная опалубка или опалубка, наши решения означают минимум усилий для вашей команды.

Разница MSB Form ®

Мы - австралийская компания по строительству регулируемых форм, стремящаяся встряхнуть отрасль с помощью наших новых систем бетонных боксов. Вот лишь несколько причин, по которым многие бетонные компании никогда не оглядывались назад после перехода на систему MSB Form ®:

MSB Form ® может прослужить более 10 лет при правильном уходе.Каждая рама изготовлена ​​из стали высочайшего качества, которая затем оцинковывается и покрывается порошковой краской. Все расходные материалы устранены за счет минимизации потерь. Поверьте, мы говорим, что вам не нужно надолго заменять этих мальчиков.

Мы знаем, что время - деньги. Вот почему мы оказываем вам поддержку, чтобы вы могли приступить к внедрению в кратчайшие сроки, независимо от того, идет ли речь о кирпичной опалубке, опорных стойках или стальной опалубке.

Наш продукт предназначен для работы в любых условиях - обычная почва, глина, песок, камни и др.Это не было бы обновлением, если бы наш продукт не работал абсолютно нигде.

Мы также сотрудничаем с One Tree Planted, чтобы использовать более социально ответственный и устойчивый подход к практике строительства. С каждым пожертвованием, помогающим высаживать деревья и обеспечивать глобальное лесовосстановление, мы работаем над тем, чтобы полностью компенсировать углеродный след и вносить свой вклад в создание более устойчивой отрасли.

Ваша надежная регулируемая форма строительная компания

Несмотря на то, что мы находимся в Австралии, хорошая новость заключается в том, что мы поставляем нашу продукцию в США по всему миру.По всем другим регионам, таким как Африка, Азия, Канада, Европа, Ближний Восток и Южная Америка, вы можете связаться с нами здесь.

Гибкая система формования, предназначенная для сокращения времени, стоимости строительства

CityCentre в Хьюстоне, сочетающий в себе высококлассные розничные магазины, рестораны, современные офисы и жилые дома, сочетает в себе несколько роскошных удобств как для гостей, так и для жителей. CityCentre, располагающий более чем 825 000 квадратных футов существующих торговых и офисных площадей, также скоро будет иметь жилую площадь в 350 000 квадратных футов.

Известный как 801 Town & Country Boulevard, новый жилой комплекс будет включать в себя двухуровневый гараж, окруженный по периметру новыми квартирами с бассейном, расположенным посередине.

Система Dokaflex в настоящее время используется в конструкции гаража из-за ее рентабельности и гибкости. Dokaflex - это быстрая и универсальная опалубка для перекрытий, с помощью которой можно формировать любую желаемую планировку. Можно использовать фанеру любого типа, чтобы можно было добиться любой отделки поверхности бетона в зависимости от требований архитектора.

Компания Doka поставила около 35 000 квадратных футов опалубки для перекрытий Dokaflex. «Другие системы, такие как панельные / настольные системы, требуют большой дополнительной работы в таких детализированных областях, как опорные балки и переходные зоны. Благодаря системе Dokaflex мы смогли использовать долговечность и гибкость опалубки перекрытий, чтобы соответствовать рекомендациям по проектированию без дополнительных деталей и деталей », - сказал Томми Ковалик, менеджер по работе с клиентами, Doka USA, Ltd.

Система Dokaflex основана на простоте традиционной системы деревянных опор 4x4 с усовершенствованной технологией.Основное различие между Dokaflex и традиционной системой 4x4 состоит в том, что Doka увеличила производительность каждого отдельного компонента. Для пользователя это означает, что теперь они могут использовать имеющийся у них опыт работы с традиционными деревянными опорами 4x4, но при этом значительно увеличить расстояние между элементами. Преимущество увеличенного расстояния - меньшее количество материала, чем у традиционных деревянных опор 4x4 при формировании той же площади плиты. Меньше материальных средств, будет меньше материала для обработки, меньше труда на установку, меньше труда на разборку, меньше труда на транспортировку и меньше труда на уборку.

Система, состоящая всего из 5 отдельных компонентов, может быть безопасно собрана одним человеком с земли. Необходимо обрабатывать как минимум на 30% меньше деталей, а настройка системы на сортировку выполняется быстрее. Dokaflex легко адаптируется к изменяющимся планам этажей, поскольку балки перекрывают друг друга, а стойки можно размещать в любом месте вдоль стрингера. Кроме того, Dokaflex можно использовать в сочетании с фанерой любого сорта, что обеспечивает гибкость при выполнении любых требований к отделке бетона проекта.

Doka также поставила около 2500 квадратных футов опалубки Frami Xlife - легкой рамной опалубки для стен, колонн и фундаментов.Легкая и простая в обращении опалубка, используемая для периметра шахты лифта гаража, стала надежным решением для владельца. Завершение проекта намечено на 2013 год.

О компании Doka

Благодаря инновациям и более чем 50-летнему опыту в проектировании опалубки, Doka является одним из ведущих мировых поставщиков комплексных решений по опалубке. Компания Doka предлагает широкий спектр продуктов и услуг, с помощью которых она может предложить экономичные решения по опалубке практически во всех областях бетонного строительства, от многоквартирных жилых домов и высотных зданий до сложных инфраструктурных проектов, таких как мосты, водоочистные станции и электростанции .Для получения дополнительной информации посетите www.doka.com.

Анализ затрат на строительство сборных и монолитных бетонных конструкций для отдельных общественных зданий в Гане

Строительная промышленность в Гане становится эффективной с точки зрения затрат и достижения передовых технологий. Эффективное управление затратами позволяет клиентам, разработчикам и посредникам добиваться оптимального соотношения цены и качества. Бетон - важнейший компонент любого строительного проекта. Строительная промышленность Ганы приветствует использование технологии сборного железобетона.Это исследование направлено на анализ оценки стоимости несущего каркаса (колонны и плиты) с учетом монолитных и сборных бетонных плит и колонн, соответственно. Относительная важность и согласие Кендалла были использованы для определения рейтинга и согласования преимуществ использования сборного железобетона. Исследование показало, что сборные железобетонные плиты были в среднем на 23,22% дешевле, чем монолитные бетонные элементы, а сборные колонны в среднем на 21,4% меньше, чем монолитные бетонные колонны.Исследование показало, что профессионалы предпочитают использовать сборные железобетонные изделия из-за стоимости жизненного цикла.

1. Введение

Бетонный материал является наиболее широко используемым строительным материалом на земле, который составляет около 60% застроенной среды во многих развитых странах [1]. Бетон сформировал цивилизацию еще в Древнем Египте и Римской империи, и он незаменим в развитии инфраструктуры, промышленности и жилищного строительства. Без бетона застроенная среда не могла бы приспособиться к нашему современному и требовательному образу жизни [1].Для бетона основные строительные материалы обеспечивают прочность, долговечность и даже элегантность, намного превосходящую многие из его производимых конкурентов [2]. Бетон имеет более широкий спектр применения при строительстве коммерческих зданий, дорог, гаваней, плотин, мостов, электрических столбов, жилых домов, подпорных стен, резервуаров, септиков, каналов и многого другого [3]. Долговечность бетона имеет жизненно важное значение с точки зрения стоимости жизненного цикла конструкции, которая включает не только первоначальную стоимость материала и рабочей силы, но также стоимость обслуживания и ремонта [4].Поэтому долговечность бетона определяется как его способность противостоять атмосферным воздействиям, химическим воздействиям, истиранию и другим формам разрушения [5]. Бетон имеет гораздо более высокий уровень огнестойкости, чем другие строительные материалы. Он негорючий, не производит дыма или разжигает огонь [6]. Бетонное изделие может быть сборным или монолитным. Это исследование направлено на анализ элементарного сравнения затрат на сборные и монолитные плиты и колонны некоторых избранных государственных проектов в Гане.Строительная промышленность Ганы не знакома с использованием технологии сборного железобетона для изготовления балок, стен, фундаментов и т. Д., А сборные колонны и плиты являются наиболее распространенными в строительной отрасли Ганы.

2. Обзор литературы

Бетон представляет собой смесь цемента, мелкого заполнителя, крупного заполнителя и воды. Бетон должен соответствовать требуемому стандарту прочности и долговечности [7]. В Гане очень распространено использование бетона и железобетона в строительных целях.Существует множество типов бетона, предназначенных для различных целей, в сочетании с различными составами, отделками и эксплуатационными характеристиками [8]. В этом исследовании основное внимание уделяется сборному железобетону и монолитному бетону. Сборный железобетон определяется как концепция, в которой используются стандартизованные структурные компоненты, производимые за пределами строительной площадки, а компоненты доставляются на площадку для сборки [9, 10]. Эти компоненты производятся промышленными методами, основанными на массовом производстве, чтобы построить большое количество зданий в короткие сроки и с небольшими затратами [11].

Использование сборного железобетона имеет различные преимущества, в том числе сокращение трудозатрат на стройплощадке, меньший объем отходов, меньший объем строительных материалов, а также повышенную экологическую чистоту и чистоту строительной площадки. Использование сборных железобетонных изделий также обеспечивает безопасность на строительной площадке и сокращает время завершения строительства [12]. На Рисунке 1 показано, как легко исправить забавные скакательные суставы и вставки на стальном потолке. Все это косвенно означает, что сборный железобетон намного экономичнее, хотя стоимость строительства включает в себя все вопросы либо на начальном этапе, либо на протяжении всего срока службы здания [13].Большинство бетонных зданий монолитное; влажная смесь откладывается и формируется в том месте, где желательно получить готовый бетон, обычно называемом литым бетоном на стройплощадке, поскольку это место обычно находится на строительной площадке [14]. Сборный бетон определяется как процесс заливки бетонных элементов за пределами строительной площадки и их перемещения на реальную строительную площадку. Бетон для бетонного строительства на стройплощадке обычно доставляется бетономешалками на автобетоносмесителях с большими вращающимися бочками [15].Смесь готовится на центральном бетонном заводе, где можно тщательно контролировать контроль материалов. Однако транспортировка на объект, правильное перемешивание в грузовике, разгрузка из грузовика и укладка в формы, а также транспортировка для размещения, отделки и отверждения - все это зависит от уровня ответственности и мастерства, выполняемых вовлеченными людьми [16] . Условия на площадке с точки зрения доступности и погодных условий могут быть очень важными для работы, требуя в некоторых ситуациях крайних мер для контроля всех этапов производственного процесса [17].Элемент определяется как часть здания или услуги, которая выполняет ту же функцию в чистом виде [18]. Одним из наиболее эффективных инструментов, используемых инспекторами количества в процессе планирования и проектирования, является план элементарных затрат. Стоимость любого проекта зависит от местоположения проекта, типа конструкции, размера здания, даты тендера и преобладающих рыночных условий [19]. Элементный анализ затрат - это исследование затрат клиента, которое проводится на тендерах для определения вероятной стоимости каждого элемента здания.Цель элементарной стоимости - показать распределение стоимости здания между его элементами в понятной форме как для клиентов, так и для команды разработчиков, и тем самым позволить сравнить стоимость двух или более зданий. Однако есть и другие факторы, которые влияют на стоимость элемента, а именно количество, качество и уровень цен [20]. Теория, лежащая в основе анализа затрат на строительство по каждому элементу, заключается в том, что общая стоимость является суммой стоимости отдельных элементов, таких как стены, крыши, фундаменты, несущий каркас, спринклерные системы и освещение [21].Элементы обычно выполняют заданную функцию независимо от проектной спецификации, метода строительства или материалов, используемых при строительстве здания. Для лучшего инструмента анализа были разработаны форматы элементарной оценки затрат [22]. Оценка элементарной стоимости - один из методов приблизительной оценки, который дает простую и быструю количественную оценку зданий, но этот метод требует значительных знаний и суждений в их ценообразовании. Этот метод анализирует стоимость проекта поэлементно [23].Исследование направлено на анализ сравнительной стоимости структурного каркаса некоторых выбранных общественных зданий в Гане. Несущий каркас будет включать колонны и подвесные плиты. Сборные колонны и подвесные плиты в основном используются в Гане. Это проинформирует разработчиков политики в строительной отрасли о чувствительности их отношения к развитию бетона и инфраструктуры.


3. Методология

Исследование представляло собой тематическое исследование некоторых избранных государственных учреждений, которые контролировались CSIR-Строительным и дорожным научно-исследовательским институтом.Анализ был основан на реальных рабочих чертежах и ведомостях объемов завершенных и текущих проектов. Информация для исследования была получена в основном из книг, межличностных интервью и реальных измерений на месте. Для расчета стоимости изучаемых структурных компонентов были приняты различные методы. В таблице 1 представлен список из 13 выбранных проектов, которые использовались для анализа стоимости подвесной плиты перекрытия и колонны.


Артикул Некоторые избранные общественные проекты Статус

1 Строительство бунгало из 8 единиц.Педагогический колледж Джозефа В процессе
2 Строительство 2-этажного административного блока Педагогического колледжа Мампонг В процессе
3 Строительство бунгало для персонала на 8 единиц и 2 № 12-местный туалет-туалет для Берекумского педагогического колледжа Выполняется
4 Строительство зрительного корпуса ст. Педагогический колледж Моники, Мампонг В процессе
5 Строительство 3-этажного классного блока для Общинной школы медсестер Таносо В процессе
6 Завершение 3-х этажной администрации блок для Ассамблеи Южного округа Асунафо В процессе
7 Строительство нового административного блока для CSIR-BRRI В процессе
8 Строительство 2-этажного спального блока для вторичного сектора Effiduase / Коммерческая школа Завершено
9 Строительство 3-этажной 12-квартирной квартиры для средней / коммерческой школы Эффидуас Завершено
10 Строительство пристройки к главному офисному блоку для Комиссии по минералам, Аккра , Гана Завершено
11 Строительство аудитории f или Sunyani Polytechnic Завершено
12 Строительство 18-квартирной 3-этажной модельной школы в районе Эджису-Джуабен Завершено
13 Строительство нового актового зала для коммерческой школы Effiduase Завершено

Проекты осуществлялись в регионах Ашанти, Большая Аккра и Бронг Ахафо в Гане; 7 проектов находились в стадии реализации, а 6 были завершены.Относительно важный индекс (RII) был использован для ранжирования преимуществ использования сборного железобетона от профессионалов, которые участвовали во всех выбранных проектах. Значение RII указывает на относительную значимость или важность одного фактора по сравнению с другими переменными в той же категории. RII был рассчитан с использованием формулы, где веса, присвоенные каждой переменной респондентами, в диапазоне от 1 до 5, являются наивысшим весом (т.е. 5 в исследовании) и являются общим количеством выборок.

4.Результаты и обсуждения
4.1. Сравнительный анализ затрат монолитных и сборных подвесных плит перекрытия

Основная цель исследования состояла в том, чтобы проанализировать сравнение затрат монолитного и сборного железобетона примерно 13 общественных зданий в Гане, как указано в таблице 1. Основное внимание в исследовании уделялось подвесным плитам и колоннам. Строительная промышленность в Гане не знакома с использованием других сборных элементов, таких как балки, стены, фундаменты и т. Д., За исключением сборных колонн и предварительно напряженных балок; получить другие элементы из сборного железобетона очень сложно.Во всех выбранных проектах соотношение бетонной смеси как для монолитного, так и для сборного железобетона составляло 1: 2: 4. Все колонны имели 6 рядов стержней диаметром 16 мм на высоте 3 метра, ширину колонны 450 мм (пропорция бетонной смеси основана на весе, использовании 4 фунтов крупного заполнителя и 2 фунта песка на каждый фунт цемента. ). Колонны из сборного железобетона были усилены 6 рядами стержней диаметром 16 мм и 10 мм; хомуты с шагом 200 мм. Анализ выбранных проектов проводился для колонн первого этажа и подвесных плит первого этажа.Проекты осуществлялись с 2005 по 2016 годы. В таблице 2 приведены сводные данные об изменениях стоимости и процентных соотношений для монолитных и сборных подвесных бетонных плит перекрытия. Таблица 2 показывает, что, в зависимости от размера проекта, проектных соображений и других связанных факторов, все проекты показали снижение стоимости сборной бетонной подвесной плиты по сравнению с монолитным бетоном. Наибольшее сокращение составило 35,14% (строительство нового актового зала для средней / коммерческой школы Эффидуасе), а наименьшее - на строительство блока аудитории для Св.Педагогический колледж Моники с процентным сокращением 13,5%. Исследование показало, что средний процент снижения составил 23,22%. В исследовании было проанализировано сравнение стоимости сборного железобетона и монолитного бетона с использованием элементарного анализа стоимости плит для 13 выбранных проектов.

Gh 21 19.22 общежитие для средней / коммерческой школы Эффидуас 0

Товар Некоторые избранные общественные проекты Сравнение стоимости монолитных и сборных подвесных плит перекрытия
Монолитный бетон Gh ¢ Сборный бетон Разница Gh ¢ Изменение в процентах (%)

1 Строительство бунгало для персонала из 8 единиц для ST.Педагогический колледж Джозефа 129,200,00 102,068,00 27,132,00 21,00
2 Строительство 2-этажного административного блока Педагогического колледжа Мампонг 134,902,00 9017.704 114,666
3 Строительство бунгало на 8 мест и 2 туалетов на 12 мест для Берекумского педагогического колледжа 125 920.00 113,579,84 21,340,16 9,80
4 Строительство зрительного зала для СТ. Педагогический колледж Моники, Мампонг 217 730,00 188 336,45 29 393,55 13,50
5 Строительство 3-х этажного классного блока для школы медсестер сообщества Таносо 169 407
6 Завершение строительства 3-х этажного административного блока для Ассамблеи Южного округа Асунафо 49 432.90 7,414,94 42,017,00 15,00
7 Строительство нового административного блока для CSIR-BRRI 125,500,00 98,517,50 26,98216,50 26,98216,50 26,98216,50 51 292,43 34 878,85 16 413,58 32,00
9 Строительство 3-этажной квартиры из 12 квартир для средней / коммерческой школы Эффидуас 124 8017 9017
97,344,75 27,456,22 33,00
10 Строительство пристройки к головному офису для Комиссии по минералам, Аккра, Гана 64,878,26 53,400,00 53,400,00 11 Строительство аудитории для Политехнического института Суньяни 27 965,18 18 736,67 9 228,51 29,66
12 Строительство 18-квартирной 3-этажной модельной школы для района Эджису1 7585,14 9017en51 52,629,86 22,555,65 30,00
13 Строительство нового актового зала для средней / коммерческой школы Эффидуасе 22,224,60 15,334,97
4.2. Сравнительный анализ затрат монолитных и сборных колонн

Таблица 3 показывает, что сборные железобетонные колонны в среднем составляли 21 балл.На 4% дешевле монолитных колонн. Наибольшее снижение составило 24,5%, а наименьшее - 18,33%. В Гане сборные колонны продаются в полых формах, а стоимость колонны зависит от технических характеристик и типа, как показано на Рисунке 2. Основные различия в стоимости монолитных колонн и сборных колонн заключаются в сокращении трудозатрат и опалубке. , и уменьшение объема бетона.

Gh ¢ Сборный бетон 21,5 0

Товар Некоторые избранные общественные проекты Сравнение стоимости монолитных и сборных колонн
Монолитный бетон Gh ¢ Разница Gh ¢ Изменение в процентах (%)

1 Строительство бунгало для персонала на 8 единиц для ST.Педагогический колледж Джозефа 41,800,00 33,628,10 8,171,90 19,55
2 Строительство двухэтажного административного блока Педагогического колледжа Мампонг 3,100,30 9017,70 13,457
3 Строительство бунгало на 8 мест и 2 туалетов на 12 мест для Берекумского педагогического колледжа 4 180.00 3,413,81 766,19 18,33
4 Строительство зрительного зала для СТ. Педагогический колледж Моники, Мампонг 68,750,00 54,848,75 13,901,25 20,22
5 Строительство 3-х этажного классного блока для школы медсестер сообщества Таносо
6 Завершение строительства 3-х этажного административного блока для Ассамблеи Южного округа Асунафо 10,169.30 7,932,05 2,237,25 22,00
7 Строительство нового административного блока для CSIR-BRRI 12,336.00 9,622.08 2,713.92 2200 22.00 Корпус общежития для средней / коммерческой школы Эффидуас 92 331,80 71 095,49 21 236,31 23,00
9 Строительство 3-х этажной квартиры из 12 квартир для средней / коммерческой школы Эффидуас 62,5448 9017 9017
50 526,27 12 021,73 19,22
10 Строительство пристройки к главному офисному блоку для Комиссии по минералам, Аккра, Гана 17,915,25 ,24 13,526,01 4 Строительство зрительного зала Политехнического института Суньяни 18,403,85 14,170,96 4,232,89 23,00
12 Строительство 18-квартирной 3-этажной модельной школы для района Эджису 90,670-Джуабен1 36174 .78 28,603,28 8,067,59 22,00
13 Строительство нового актового зала средней / коммерческой школы Эффидуасе 7,810,35 6,092,07 6,092,07 6,092,07 1,718,2

4.3. Сравнение монолитного и сборного железобетона

Основные различия при сравнении затрат монолитного и сборного железобетона возникают в стоимости опалубки, арматуры, стоимости изготовления и бетона в плитах и ​​колоннах.В таблице 4 показаны процессы строительства монолитных плит перекрытия, для которых требуется опалубка для перекрытия перекрытия, опалубка для балок, укладка арматуры в плиты, заливка, вибрация бетона и подбивка бетона на месте, и все эти действия также требуют рабочей силы. и уровень точности. Но использование сборного железобетона потребует транспортировки и сборки предварительно напряженных балок и пустотелых блоков, что требует точности. Сборные предварительно напряженные балки и пустотные блоки являются самонесущими и не нуждаются в большой опалубке, как в случае монолитного бетона, за исключением некоторых каркасных стоек для поддержки пола при укладке бетонного покрытия.Арматура в сборном перекрытии мала по сравнению с монолитным бетоном, где армирование требуется для балок и плиты; следовательно, стоимость невысока по сравнению с монолитной плитой перекрытия. Сборные балки и пустотелые блоки служат в качестве горизонтальной плиты, как показано на Рисунке 1. Бетон в монолитной плите перекрытия имеет толщину 150 мм, а бетон в сборной плите - 50 мм, используемый в качестве верхнего слоя для системы балок и блоков, чтобы выровнять поверхность. Объем используемого бетона составляет одну треть от объема монолитного.Количество рабочей силы, требуемой для процессов с монолитным бетоном, больше по сравнению с сборным железобетонным железом. Также сборные колонны служат опалубкой; поэтому опалубка не потребуется. Таблица 4 показывает сводную разбивку затрат по выбранным проектам. В разбивке по стоимости как монолитного, так и сборного железобетона включены все трудовые составляющие. За исключением проекта 10 (строительство пристройки центрального офиса Комиссии по минералам, Аккра, Гана), где плита перекрытия была усилена дополнительными стержнями диаметром 10 мм, все остальные армированы не были.Данные были получены из ведомостей объемов работ и фактических посещений объектов по соответствующим проектам. Стоимость сборного железобетона включает транспортировку и монтаж на месте.


INSITU PRECAST
Проекты Бетон () Армирование () Опалубка 9017 Опалубка () Итого

1 50,258.70 56,848.00 22,093.3 129.200 84,614.29 - 17,453.00 102,067.29
2 80,258.70 47,215.70 6,745.10 102,068.00 109,338.07 - 5,328.63 114,666,70
3 84,941,20 35,257,60 6,296,00 125,920,00 108,606.00 - 4,973.84 113,579.84
4 141,524.50 82,737.40 6,531.90 217,730.00 183,176.25 - 5,160.20 188,336.45
5 34,300.00 36,904.00 14,718,00 85,922,00 57,677,87 - 11,729,92 69,407,39
6 19,800.00 15,717.90 13,915.00 49,432.00 34,916.13 - 7,100.87 42,017.00
7 74,654.80 41,329.20 9,516.00 125,500.00 81,868.04 - 16,649.46 98 517,50
8 98 465,00 70 031,50 25 235,00 193 731,50 28 984.32 - 5,894.53 34,878.85
9 72,063.00 33,803.00 18,935.00 124,801.00 80,893.49 - 16,451.26 97,344.75
10 43,727.95 10,185.89 10 964,43 64 878,26 36 000,00 8 400,00 9 000,00 53 400,00
11 18 177.37 7,830.25 1,957.55 27,965.18 15,570.17 - 3,166.50 18,736.67
12 47,366.55 21,051.94 6,767.00 75,185.00 43,735.41 - 8,894.44 52 629,86
13 13 334,76 6000,64 2,889,20 22,224,60 12,743,36 - 2,591.60 15334,97

4.4. Определение степени согласия в отношении преимуществ использования сборного железобетона среди специалистов-строителей

В ходе исследования также запрашивались мнения специалистов в области строительства (инженеров-строителей, сметчиков и архитекторов), которые работали над выбранными проектами, о преимуществах использования сборного железобетона. Таблица 5 раскрывает мнения профессионалов. Таблица 5 показывает, что специалисты считают низкую стоимость жизненного цикла основным преимуществом использования сборных железобетонных изделий и минимальным пространством для звукоизоляции.

9017 0,6171 13

Количество Преимущества Рейтинг Всего Среднее RII Рейтинг 9017

1 Низкая стоимость жизненного цикла 0 0 2 42 34 78 344 4.4103 0,882 1
2 Сокращение производственных отходов 0 0 2 50 26 78 4,3
3 Скорость строительства 0 2 6 46 24 78 326 4,1795 0,836 2 0 10 54 12 78 308 3.9487 0,79 4
5 Долговечность 0 2 16 48 12 78 304 3,88 Точность размеров 0 16 14 28 20 78 286 3.6667 0,733 6
7 рабочих мест Ред. 14 12 48 4 78 276 3.5385 0,708 7
8 Снижение активности, шума и беспокойства на месте 0 14 20 34 10 78171 78 0,703 8
9 Доступны сэндвич-панели для утепления 6 16 12 26 18 78 268 3.4359 0,687 9
10 Минимальное техобслуживание 6 16 4 46 6 78 3,3174 264 264 11 Тепловая инерция снижает затраты на энергию в течение всего срока службы 0 14 22 42 0 78 262 3,359 0.672 11
12 Большие пролеты доступны с предварительным напряжением 6 26 4 34 8 78 246 Жесткие допуски 4 34 6 28 6 78 232 2,9744 0,595 13
Акустическая изоляция 10 14 6 78 200 2.5641 0,513 14

Источник: Полевое исследование, 2014 г.

На основе важных индексов преимущества использования сборного железобетона были ранжированы между выборка профессионалов в области строительства была определена с помощью анализа соответствия Кендалла. Коэффициент согласованности Кендалла, который измеряет степень согласия между наборами ранжирования, выражается как:

, где - количество наборов ранжирования (например,g., количество оценок), - это количество ранжируемых аспектов проблемы или факторов, - это среднее значение рангов, присвоенных th аспекту проблемы, - это максимально возможное квадратичное отклонение, то есть числитель, который будет возникают, если между наборами рангов было совершенное согласие, и были средние рейтинги. - это рейтинг, присвоенный отдельным судьей одному из аспектов поставленной проблемы. Значение варьируется от 0 до 1 независимо от количества рейтингов. Высокое значение указывает на высокую степень согласия между набором рейтингов.Значимость W была проверена с использованием распределения хи-квадрат. Тест был основан на нулевой гипотезе = тыс. рейтингов не были связаны между собой, а альтернативная гипотеза = тыс. рейтингов были взаимосвязаны. Наблюдаемое значение хи-квадрат рассчитывается с использованием, где, и, как определено ранее. Критическое значение хи-квадрат считывается из статистической таблицы при () степенях свободы. Если вычисленное значение хи-квадрат превышает критическое значение (считываемое из таблиц), нулевая гипотеза отклоняется и принимается альтернатива.Большое значение может быть истолковано как означающее, что респонденты, ответившие на вопрос, применяют по существу одни и те же стандарты при оценке того или иного аспекта изучаемой проблемы. Для интерпретации данных оценка 1–3 воспринималась как очень важная, 4–7 важная, 8–11 незначительно важная и 12–14 не важная. В Таблице 6 показано согласие между профессионалами в отношении преимуществ использования сборного железобетона, где - среднее значение рейтинга, а «» - количество оцениваемых преимуществ.- коэффициент соответствия, а специалисты в области строительства (инспекторы количества, архитекторы и инженеры-строители) имеют следующий вид = группы = количество ранжированных факторов = 14

Низкая стоимость жизненного цикла 2 9017 9017 0,37

Число Преимущества инспекторы количества Архитекторы Инженеры-строители Сумма ранжирования () Средство ранжирования () Общее ранжирование

1 1 4 1.33 −1,03 1,061 5
2 Сокращение производственных отходов 1 1 1 3 1,00 ,3
3 Скорость строительства 1 1 1 3 1,00 −1,36 1,850 1
2 7 2.33 −0,03 0,001 13
5 Долговечность 2 2 3 7 2,33 −0.0316 −0,03 9017 Точность размеров 1 2 1 4 1,33 −1,03 1,061 5
7 Сокращение трудозатрат на месте 1 6 2.00 −0,36 0,130 12
8 Снижение активности, шума и неудобств на месте 3 3 2 8 10
9 Доступны сэндвич-панели для утепления 2 3 3 8 2,67 0,31 0,096 10 3 3 3 9 3.00 0,64 0,410 8
11 Тепловая инерция снижает затраты на энергию в течение всего срока службы 4 3 3 10 3,33 1,71 12 Большие пролеты доступны с предварительным напряжением 3 3 3 9 3,00 0,64 0,410 8
13 9017 2 11 3.67 1,31 1,716 3
14 Звукоизоляция 3 5 2 10 3,33 0,97 9016 7 0,97 9017

Проверка 95% уровня значимости для W, нулевая гипотеза (= набор ранжирования инспекторами количества, архитекторами и инженерами-строителями) не имеет отношения. Альтернативой является набор связанных рейтингов., где - количество сравниваемых групп, которое в данном случае = 3 (т. е. сравниваемых геодезистов, архитекторов и инженеров-строителей). . Из таблиц распределения хи-квадрат критическое значение, поскольку наблюдаемое значение = 11,070 больше 1,95; нулевая гипотеза отклоняется; и принимается альтернативная гипотеза о том, что рейтинги вышеуказанных групп связаны между собой. Это показывает, что существует высокая степень согласия между инспекторами по количеству, архитекторами и инженерами-строителями относительно преимуществ использования сборных железобетонных подвесных плит и колонн.Согласие Кендалла также определило сокращение количества отходов на стройплощадке и скорость строительства в качестве основных преимуществ использования сборного железобетона.

5. Выводы

Исследование показало, что в среднем сборные бетонные плиты были на 23,22% дешевле, чем монолитные бетонные конструкции, а сборные колонны на 21,4% дешевле, чем монолитные бетонные конструкции, особенно для крупных масштабное производство. Исследование также показало, что строительная промышленность Ганы не использует сборные балки.Специалисты в области строительства предпочитают использовать сборные железобетонные конструкции в основном из-за низкой стоимости жизненного цикла, сокращения количества отходов на стройплощадке, скорости строительства и качества выполненных работ. Исследование также показало, что между инспекторами по количеству, архитекторами и инженерами-строителями существует высокая степень согласия в отношении преимуществ использования сборных железобетонных подвесных плит и колонн. Согласие Кендалла определило сокращение количества отходов на стройплощадке и скорость строительства в качестве основных преимуществ использования сборного железобетона.Предварительно напряженные балки и блочные сборные плиты можно использовать в качестве бетонных плит первого этажа для новых строительных конструкций, расположенных в областях с высоким уровнем грунтовых вод, чтобы избежать жесткого заполнения, которое способствует повышению влажности. Непрерывное изучение планирования элементарных затрат в Гане поможет в установлении точного первоначального бюджета проекта и поддержании этого бюджета на этапах разработки проекта и документации.

Конкурирующие интересы

Авторы заявляют об отсутствии конфликта интересов в отношении публикации данной статьи.

Благодарности

Авторы хотели бы выразить свою огромную благодарность мисс Оливии Абаньо и мисс Анне Фрема Бонсу за их секретарскую поддержку и мистеру Филиппу Баннору.

Альтернативы бетонной опалубке | For Construction Pros

В течение многих лет опалубкой подрядчиков по бетону выбирают древесину. Он относительно недорогой и простой для понимания, легкий, легко разрезаемый по размеру, а также его легко заменять и разбирать.

Однако у деревянной опалубки есть и недостатки.Его использование ограничено, и его нельзя повторно использовать в одной работе для другой. Также известно, что деревянная опалубка впитывает воду из бетона, когда он высыхает, что снижает прочность бетонной конструкции. С другой стороны, пиломатериалы со слишком большим количеством влаги могут сжимать влажный бетон и вызывать трещины при усадке.

Эти проблемы привели к появлению сотен альтернативных вариантов опалубки - из стали, алюминия, искусственной древесины, фанеры, пластика и ткани, - которые претендуют на три преимущества: экономию времени, труда и денег.

Тем не менее, опалубка является важным элементом бетонного строительства, поэтому выбор правильной опалубки важен для любой работы. На самом деле, правильный выбор может сильно повлиять на график, требования к рабочей силе, качество и общую стоимость проекта, - говорит Майкл Шеффер, старший менеджер по продукции Doka USA в США.

«Опалубка, временная или постоянная опалубка, используемая для удержания влажного бетона до его схватывания, является важным элементом бетонного строительства. Не менее важен выбор правильной опалубки », - отмечает Шеффер.«За прошедшие годы формы для опалубки превратились из традиционных деревянных конструкций в предварительно спроектированные системы, состоящие из комбинации стали, алюминия, искусственной древесины, фанеры и пластика. Эти улучшения в формах для опалубки привели к увеличению производительности и безопасности на стройплощадке, с меньшими трудозатратами и с улучшением качества готовой продукции ».

Но при таком большом количестве вариантов, как подрядчики могут выбрать правильный. Schaeffer предлагает следующие советы, которые следует учитывать при выборе системы опалубки:

  • Доступен ли требуемый материал? Производит ли этот материал поставщик или закупает его у другой компании?
  • Может ли поставщик опалубки предварительно смонтировать часть или всю опалубку перед доставкой? Это может снизить стоимость аренды, снизить трудозатраты и минимизировать требования к месту сборки.
  • Предоставляет ли поставщик услуги на месте для обучения и сокращения времени обучения опалубочной бригады?
  • Насколько безопасна установка, использование и демонтаж системы? Можно ли легко подняться на формы и встроены ли в систему точки крепления, где это необходимо?
  • Какой опыт у фирмы в проектах вашего типа?
  • Предлагает ли поставщик инженерные услуги? Будет ли поставщик предоставлять чертежи сборки опалубки специально для проекта или только общие чертежи системы?

Теперь давайте посмотрим на несколько новейших альтернатив опалубке, представленных на рынке:

Кронштейн Rapid Form

Кронштейн Rapid Form от Innovative Concrete был разработан, чтобы заменить опоры для пиломатериалов при строительстве надземных перекрытий.Кронштейн обычно используется для работы с фундаментом вокруг здания, при строительстве погрузочных доков или любых работ, связанных с вертикальными работами.

Изготовленный из стали с последующим порошковым покрытием для защиты от ржавчины, изобретатель кронштейна Боб Калбах говорит, что он устраняет трудозатраты и затраты, связанные с покупкой, компоновкой, измерением, резкой, строительством и очисткой после снятия деревянных опор. По его оценкам, традиционный процесс занимает примерно в три раза больше времени, чем скобка.

Если плита предназначена для поворота вниз на стене, необходимо сформировать внешние края так, чтобы бетон не выходил за верхнюю часть стены. Традиционно это делается путем разрезания двух частей на четыре, которые прижимают форму к стене. Кусочки накладываются друг на друга, форма прикрепляется, а затем все скрепляется. После заливки бетона опоры снимаются и выбрасываются. Стальной кронштейн Rapid Form Bracket заменяет опоры для пиломатериалов при строительстве надземных перекрытий.Innovative Concrete

«Почему мы платим 1200 долларов за поддон из дерева, режем все это, забираем эти куски и выбрасываем их, когда закончим. Не только это, но вы должны собрать все это. Сотни предметов собраны, а затем выброшены в мусорный бак », - спрашивает Калбах.

Кронштейн недавно использовался при строительстве четырехэтажного офисного здания для LifeQuest общей площадью 3 675 футов по прямой. В рамках проекта требовалось 925 кронштейнов, что позволило компании сэкономить примерно 720 кронштейнов «два на четыре» при стоимости 4800 долларов.Кроме того, по оценкам подрядчика, экономия рабочей силы составит 26 800 долларов США.

Тканевая опалубка

Использование тканевой опалубки началось в начале 20-го -х годов века с бетонных архитектурных сооружений. Сегодня альтернатива опалубке постепенно набирает обороты в строительной отрасли, поскольку общественность все больше внимания уделяет устойчивости. К отрасли все чаще обращаются с просьбой снизить выбросы углекислого газа. Хотя использование дерева и / или металла не исключается полностью при использовании ткани, его можно сократить до основных компонентов, тем самым сэкономив природные ресурсы.

Использование тканевой опалубки, такой как геотекстиль, дает несколько дополнительных преимуществ, согласно статье Роберта П. Шмитца, зарегистрированного профессионального инженера, с более чем 35-летним опытом работы в области архитектуры и строительства. Эти преимущества включают:

  • Возможность формировать очень сложные формы
  • Ткань прочная, легкая, недорогая и многоразовая
  • Улучшенная отделка поверхности и долговечность благодаря фильтрующему действию
  • Более эффективная и экологичная конструкция, поскольку материал размещается только там, где это необходимо
  • Повышенная свобода выражения дизайна, позволяющая архитекторам и дизайнерам мыслить не только о простой призматической форме.

Шмитц отмечает, что тканевая опалубка все же имеет свои недостатки.К ним относятся:

  • Релаксация может происходить из-за сил предварительного напряжения в мембране
  • Потенциал ползучести геотекстильного материала, который может быть ускорен повышением температуры, что может произойти во время гидратации бетона по мере его отверждения.
  • Бетон необходимо укладывать осторожно, а тканевую опалубку не сдавливать, пока бетон находится в пластичном состоянии.

«Однако до тех пор, пока не будут разработаны новые ткани, преимущества использования геотекстиля намного перевешивают любые недостатки», - пишет Шмитц.«Кроме того, до тех пор, пока не будут разработаны стандарты и руководящие принципы для использования в системах формования сборных железобетонных изделий и монолитных конструкций, этот метод формования бетона останется нишевым рынком, используемым только теми, кто достаточно смел и смел, чтобы бросить вызов статус-кво. Для практического использования проектным сообществом необходима некоторая стандартизация систем и руководство, чтобы подрядчики чувствовали себя комфортно при использовании гибкой опалубки ». Изготовленная из полиэтилена высокой плотности, Fab-Form продает свою продукцию как экологически чистую замену пиломатериалов и фанеры для формирования бетонных оснований.Fab-Form Industries

Возглавляя внедрение в строительной отрасли, Ричард Фирн, владелец и основатель Fab-Form Industries, Ltd., разработал несколько продуктов для формования ткани, в том числе Fastfoot для непрерывных и раздвижных опор, Fastbag для раздвижных опор. , и Fast-Tube для опор и колонн.

Изготовленная из полиэтилена высокой плотности, Fab-Form продает свою продукцию как «экологичную замену пиломатериалов и фанеры для формирования бетонных оснований».

Force Concrete & Masonry Corporation из Пискатауэя, штат Нью-Джерси, работает с Fab-Form почти десять лет.Недавно они использовали продукт Fastfoot для создания фундамента нового Центра здоровья и спорта при Университете Рутгерса.

У проекта были сжатые сроки - всего шесть месяцев. Поскольку Force Concrete & Masonry смогла установить огромное количество опалубки до начала заливки, они смогли залить весь бетон за один день, поддерживая выполнение проекта. Кроме того, поскольку ткань предотвращает соприкосновение бетона с деревянным каркасом, деревянный каркас можно использовать повторно и легко снимать, что еще больше увеличивает производительность труда.

«Когда вы снимаете [формы], вы снимаете только деревянный каркас», - объясняет Билл Павлик из Force Concrete & Masonry. «Ткань адаптируется к неровной поверхности, что значительно упрощает работу. Если вы используете обычные формы, вам придется вернуться и исправить внизу или в других местах ».

Изолированные бетонные опалубки

Изолированные бетонные опалубки (ICF) не являются новой технологией, но они набирают популярность. Фактически, до краха жилищного строительства в 2008 году многие дома были построены с использованием опалубки ICF - типа постоянной бетонной опалубки, которая образует внешнюю стеновую оболочку здания.Однако в последнее время альтернативная опалубка частично вернула себе популярность, поскольку растет популярность энергоэффективных и устойчивых к стихийным бедствиям домов и зданий.

Согласно отчету Портлендской цементной ассоциации, в прошлом на жилые дома на одну семью приходилось около 70% строительства ICF по сравнению с 30% для коммерческих или многоквартирных домов. (СПС). Но использование в более крупных коммерческих зданиях, по-видимому, является растущим рынком по нескольким причинам. Главный из них - это возможность снизить потребление энергии для обогрева и охлаждения здания.Здесь показаны изолированные бетонные формы Nudura, которые отвечают требованиям сегодняшних зданий, предлагая энергоэффективный и экологически чистый вариант строительства. Nudura

Согласно отчету PCA, по некоторым оценкам, экономия составляет 20 и более процентов. R-значение для типичного ICF составляет около 20, и стены часто могут иметь высокую воздухонепроницаемость на 10-30% лучше, чем рамы с совместимыми окнами, дверями и крышей. В результате, исходя из предположения о 100-летнем сроке службы, PCA оценивает, что один односемейный дом ICF может сэкономить около 110 тонн CO2 по сравнению с традиционным домом с деревянным каркасом.

Вам может понравится

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
