Виды и типы светодиодных лент

Светодиодная лента – это уникальная конструкция, поражающая своей практичностью и легкостью монтажа. Возможность реализации с ее помощью различных декоративных и осветительных конструкция способствовало резкому росту спроса на этот вид светодиодных (LED) изделий. Сегодня LED лента – неотъемлемая часть любого дизайнера при организации подсветки, начиная с уютных интерьеров и заканчивая крупными коммерческими проектами. На современном рынке представлено огромное множество светодиодных лент, условно разделить которые можно на несколько видов, основываясь на области их применения и технических параметрах.

Содержание

• 1 Классификация по цвету свечения
• 2 Вид применяемых светодиодов
• 3 Направленность свечения
• 4 Плотность монтажа
• 5 Напряжение питания
• 6 Классификация по мощности
• 7 Степень защиты

Классификация по цвету свечения

Цветовой оттенок свечения – это, пожалуй, первый параметр в любом светодиодном изделии. По этому параметру LED ленты делятся на две группы: одноцветные и многоцветные.

Одноцветные ленты, при подаче напряжения питания, излучают только один цвет, как правило, это белый, синий, красный, желтый или зелёный. Но помимо этих основных цветов, можно встретить экземпляры малинового, бирюзового или фиолетового свечения. Ленты белого цвета дополнительно подразделяются исходя из цветовой температуры (теплой, нейтральной или холодной). Из нестандартных вариантов стоит отметить изделия ультрафиолетового и инфракрасного свечения. Многоцветные ленты конструируются с применением многокристальных светодиодов, в которых каждый кристалл излучает строго определенный цвет. Наиболее распространенными являются лены на основе RGB и RGBW светодиодов.

Аббревиатура из английских букв указывает на цвета свечения светодиодов: R – красный, G – зеленый, B – синий, W – белый.

Подключаются многоцветные ленты через специальный контроллер, который служит для регулировки тока питания цветовых каналов.

Вид применяемых светодиодов

Как правило, вид применяемого излучающего диода определяется размером чипа и маркируется четырёхзначным числом. Сегодня наиболее часто применяются светодиоды 5730, 2835, 3528 и 5050. Две первые цифры указывают на длину чипа, две вторые – на его ширину. Обозначения указываются в миллиметрах.

Направленность свечения

По направленности свечения все светодиодные ленты делятся на два вида: фронтальные и торцевые. Наибольшее распространение нашли LED ленты фронтального свечения с углом рассеивания 120°. Профильные экземпляры могут иметь меньший угол рассеивания, чтобы сфокусировать пучок света на определённом предмете.

Гибкие светодиодные полосы торцевого (бокового) свечения менее популярны, т.к. излучают свет под углом 90° относительно основания. В остальном они схожи с фронтальными аналогами.

Плотность монтажа

Световой поток и нагрев светодиодной ленты напрямую связан с количеством установленных светоизлучающих диодов в одном погонном метре. Сегодня стандартная классификация предусматривает 30, 60, 90, 120, 240 светоизлучающих диодов на метр. Погоня за увеличением светового потока, привела к появлению лент с чипами, размещенными в 2,3 и даже 4 ряда. Многорядные образцы нередко производят с применением светодиодов с разным цветом свечения. Такое сочетание предоставляет дополнительные возможности в управлении.

Вдоль всей полосы, через 5-10 см, указываются линии разреза в виде значка ножниц. Исключение составляют ленты с питанием от 220В. В них, последовательную цепочку образуют светодиоды количеством 60 шт. Поэтому разрез можно производить с кратностью 50 см (при плотности 120 шт./м) или 100 см (при плотности 60 шт./м).

Напряжение питания

Напряжения имеет большое значение в питании любого электронного изделия, поэтому все виды светодиодных полос условно классифицируются и по данному параметру. Первоначально ленты выпускали только под блок питания (БП) с выходным напряжением 12В, но, с появлением мощных светодиодов, сильно выросла токовая нагрузка на печатные проводники, что стало причиной их частого перегрева. Выходом из ситуации стало введение новых стандартов питания:

• от БП постоянного тока напряжением 24В и 36В;
• от сети переменного тока напряжением 220В.

Ленты, рассчитанные на питание от переменной сети 220В, подключаются через выпрямитель. Как правило, в комплектацию входит унифицированный кабель с вмонтированным диодным мостом и соответствующим коннектором.

Классификация по мощности

Мощность указывается в Ваттах на погонный метр или на полную бобину и зависит от типа светодиодов, их плотности и напряжения питания. Существуют стандартные значения мощности для лент с SMD элементами разного типа, запитанными от БП 12В.

Затрагивая такой параметр как мощность, было бы не правильно не упомянуть дешевые изделия китайского производства. Реальная мощность изделий с чипами китайских брендов иногда в 2 раза не дотягивает до фирменных образцов. Результат – низкая светоотдача. Зачастую мощность потребления соответствует заявленной, но световой поток значительно ниже указанному в характеристиках. Этот факт также объясняется монтажом элементов низкого качества.

Степень защиты

Виды светодиодных лент отличаются типом исполнения, а именно, способностью противостоять негативным воздействиям пыли и влаги. Класс защиты приводится на упаковке в виде двух цифр, расположенных после сокращения IP. Например, лента с открытым монтажом деталей относится к классу IP20 и не имеет какой-либо герметизации. И, наоборот, полностью изолированная лента имеет наивысшую степень защиты IP68 и рассчитана на нормальную работу в воде.

Основание всех светодиодных лент покрыто клеевым слоем, который обеспечивает надёжный контакт с большинством типов поверхностей. Применяя ленту без декоративного профиля, нужно обратить внимание на цвет её основания, т.к. в выключенном состоянии она будет выделяться из общего интерьера. Её подложка может быть белого, серого, коричневого цвета или иметь прозрачную основу.

Кроме рассмотренных видов лент производители светодиодной продукции выпускают также экземпляры с более широкими возможностями. Сюда можно отнести светодиодные комплекты по реализации сложных динамических эффектов и с возможностью синхронизации для одновременного управления несколькими светящимися участками.

Светодиодные ленты rgb – виды, устройство, схемы

При подключении обычной монохромной ленты следует придерживаться трех основных правил:

• подключение выполняется параллельно отрезками не более 5 метров

• лента монтируется на алюминиевый профиль

• блок питания выбирается всегда с запасом по мощности

Эти же правила полностью применимы и для многоцветной RGB ленты. Однако здесь есть некоторые особенности. Связаны они с использованием в схеме подключения RGB контроллера.

Кроме этого, обязательно запомните, что полноценную rgb подсветку можно изготовить на основании светодиодов SMD 5050. Именно в них реализована возможность менять цвета в одном источнике света.

Достигается это за счет того, что светодиод собран из трех кристаллов. Во всех остальных видах SMD 2835, SMD 3528 один светодиод может светить только одним цветом.

Из-за этого в подсветке могут возникать небольшие провалы освещенности, когда соседние светодиоды попросту не будут гореть и полоса света не будет выглядеть цельной и сплошной. Примеры и недостатки таких моделей можно посмотреть в статьях ”Характеристики светодиодных лент SMD 3528” и ”Отличия светодиодной ленты SMD 2835 от SMD 3528”.

RGB контроллер подключается после блока питания. С его помощью можно менять не только цвета, но и яркость освещения, разные режимы работы, интенсивность смены расцветки и т.д.

Для режима светомузыки, когда цвета бегают по разным сторонам и сменяют друг друга, потребуются специальные контроллеры. Называются они DMX.

Напрямую через контроллер можно подключать определенную длину светодиодной ленты. Максимум это 5 метров или 10 метров при параллельном подключении двух отрезков по пять.

А что делать, если разноцветная подсветка у вас более 10 метров? Для монохромного варианта все решается параллельным подключением отдельных кусков.

Например, подключаете 3 участка по 5м каждый и имеете полноценную подсветку длиной 15м.

Для RGB ленты параллельно спаять и соединить 5-ти метровые участки можно, однако с непосредственным подключением к одному контроллеру имеются нюансы.

Схема подключения светодиодной ленты RGB длиной 5м или 10м

Для начала рассмотрим вариант, когда у вас общая длина светодиодной подсветки всего 5м или 10м, то есть две цельные ленты соединенные параллельно по 5м каждая. Что необходимо в этом случае?

• блок питания, преобразующий 220В из сети в 12 или 24В необходимые для работы подсветки

Все нюансы по его выбору, регулировке напряжения и особенностям подключения можно узнать из статьи ”Как правильно выбрать блок питания для светодиодной ленты”.

Его в отличие от блока питания можно подбирать без запаса по мощности, что называется впритык. Главное правильно рассчитать мощность самой ленты.

Например, если 1м потребляет 14,4Вт (данные можно найти на упаковке или из таблиц, согласно разновидности светодиодов), то 10м будут соответственно “кушать” 144Вт. Именно на такую мощность и покупаете контроллер.

Как все это правильно подключить? Во-первых, 220В нужно подать на сам блок питания. Обычно слева на нем имеются две клеммы с маркировкой L(фаза), N(ноль) и заземление. Здесь полярность L и N соблюдать не обязательно.

Далее по схеме идет контроллер. У него имеется ряд клемм:

• Light с контактами BGR V+

• Расшифровываются они как:
  B (blue) – синий
• G (green) – зеленый
• R (red) – красный

+V – общий плюс на светодиодной ленте. Непосредственно на ленте он может быть подписан как ”+12” или просто ”+”. Все остальные три контакта rgb являются минусовыми.

• Power с контактами “+” и ”-”

В отличие от монохромной ленты у RGB варианта не два контакта, а четыре. А иногда и все пять!

Пятый отвечает за белый свет, так как нормального белого естественного освещения получить от сочетания rgb цветов не получится. Называются такие светодиодные ленты RGBW или RGBWW.

Поэтому заранее уточняйте, сколько контактов для пайки проводов имеет лента и покупайте соответствующий контроллер. Особенно это актуально при покупках через интернет магазины.

К контактам Power подается напряжение 12 или 24В от блока питания.

Здесь соблюдать полярность уже строго обязательно.

Ищите на блоке клеммы с надписью ”V+” и “V-“. Вместо “V-“ иногда пишут “COM”.

Далее заводите в клеммы контроллера три припаянных к ленте RGB проводка, каждый из которых отвечает за свой цвет. R подключаете к R, G к G и так далее.

Если перепутаете порядок, подключите красный к зеленому или наоборот, ничего страшного не случится, просто будут путаться цвета на пульту управления.

Кстати, светодиодную ленту RGB в крайних случаях можно подключать и вовсе без контроллера, напрямую к блоку.

Для этого нужно скрутить все три провода rgb в один и подать на него минус, а на второй проводок плюс.

Правда в этом случае, ни о какой разноцветной подсветке и речи быть не может. Однако как один из вариантов освещения, при выходе из строя контроллера, рассматривать можно. При правильном подключении RGB ленты по первому варианту, у вас должна быть последовательность:
1Блок питания
2Контроллер
3Светодиодная лента RGB

RGB лента длиной 15-20 метров

Если нужно подключить 15, 20 метров или более, такой вариант только с одним контроллером уже не подойдет. Есть два выхода:

• использовать два контроллера

• использовать RGB усилитель

Первый вариант неудобен более высокими затратами. А во-вторых, у вас будет два пульта управления, каждый из которых отвечает за различные участки ленты. И как вы их синхронизируете, тот еще вопрос.

Поэтому лучший вариант, когда все управляется от одного контроллера и с одного пульта. Это можно легко реализовать при помощи rgb усилителя.

Из названия понятно, что его предназначение усиливать сигнал от контроллера. Правда некоторые заблуждаются, полагая, что он нужен для более яркого свечения ленты. И его именно с этой целью можно использовать даже для 5-ти метровых участков. Это не так.

Выбирается он по мощности не всей длины светодиодной ленты, а только того участка, который к нему и подключается, помимо первых 5 или 10 метров.

Схема подключения усилителя

У усилителя есть входные-input и выходные-output клеммы. На входе и выходе те же контакты, что и у контроллера – общий плюс и цвета.

1. Также присутствуют и клеммы подключения питания:
2. Напряжение 12-24В можно подавать как от дополнительного блока, так и от общего, если позволяет его мощность.
3. Для подключения, общие концы предыдущего отрезка светодиодной ленты, заводите во входные клеммы усилителя.

Далее подсоединяете выход. Вставляете в RGBV+ разъемы, провода от дополнительного участка светодиодной ленты.

После этого под винты VDD и GND заводите проводники питания от блока.

Опять же полярность здесь строго соблюдаете! VDD – это плюс, GND – минус.

В итоге у вас должна получиться последовательность:
1Блок питания
2Контроллер
3Светодиодная лента №1

4Усилитель
5Светодиодная лента №2

Собранная подсветка по такой схеме будет работать и управляться с одного пульта.

Если вам нужно подключить еще 5-10 метров ленты, в схему добавляется еще один усилитель, а возможно и дополнительный блок питания (зависит от мощности освещения).

Только имейте в виду, что параллелить напрямую между собой сами блоки питания нельзя. Делать это нужно через диодный мост. Поэтому они должны быть разделены между собой через отдельные участки лент.

Таким образом можно собрать разноцветную подсветку любой длины под ваши запросы. Главное найти место для размещения всего этого оборудования.

Когда места не хватает, вместо большого усилителя можно использовать микро модель.

Он напоминает из себя что-то типа переходника, и размер у него соответствующий. При этом со своей задачей усиления сигнала справляется хорошо.

Кроме этого, его можно использовать, если вам не хватает мощности вашего контролера. Например, мощность всей светодиодной ленты 110Вт, а контроллера всего 70Вт.

Чтобы не менять его, просто докупаете такой мини усилитель, последовательно соединяете два элемента и наслаждаетесь освещением. Кстати, такого же миниатюрного размера может быть и сам контроллер.

1Неправильная последовательность:

• контроллер — блок — лента (должно быть: блок — контроллер — лента) или

• блок — усилитель — контроллер — лента (правильно: блок — контроллер — усилитель — лента)

2С обратной стороны подложки светодиодной ленты, в местах где дорожки отдельных кусков соединяются между собой, есть места заводской пайки.

Так вот, при наклеивании ленты и срыве скотча, эти самые места могут оголиться. Такое зачастую происходит на изделиях эконом класса.

В итоге, когда вы ленту наклеите на алюминиевый профиль, вы тем самым просто закоротите все 4 дорожки между собой и сожгете свою подсветку.

Поэтому всегда проверяйте обратную сторону, перед непосредственным процессом наклеивания.

3Подключение второго участка ленты (свыше 10 метров) к блоку питания, который был выбран только из расчета мощности первого участка, полагаясь на мощность усилителя.

Даже если для блока и был выбран запас в 30%, в конечном итоге работа на износ рано или поздно выведет из строя или блок или светодиоды.

Светодиодная лента — подробный обзор, виды, характеристики

Содержание:

Светодиодные ленты — это уникальный источник света, способный реализовать самые смелые задумки по организации сценариев освещения.

Конструктивно светодиодная лента представляет собой гибкую печатную плату из меди компактных размеров — высотой 2-3 мм и шириной 8-10 мм. К плате припаяны светодиоды с углом рассеивания 120°. С обратной стороны снабжена самоклеющимся слоем для монтажа на поверхность основы.

Схема устройства открытой монохромной ленты белого цвета

Гибкость и компактность ленты наделяет ее широчайшей функциональностью.

Она незаменима для освещения труднодоступных мест и ограниченных пространств, используется как дизайнерский акцент для выделения потолочных конструкций, ниш, ступеней, контурной подсветки пола и предметов интерьера. Так же применяют как самостоятельный источник света для шкафов, рекламных конструкций, прозрачных световых панелей.

Виды светодиодной ленты

Всё многообразие светодиодных лент можно условно разделить на несколько основных групп в зависимости от ключевых характеристик и области применения. По цвету свечения делятся на монохромные и многоцветные RGB-ленты. По степени защищенности различают открытые и герметичные. Еще можно выделить типы «Бегущий огонь» и бокового свечения.

Изучим каждую группу подробнее.

Монохромные

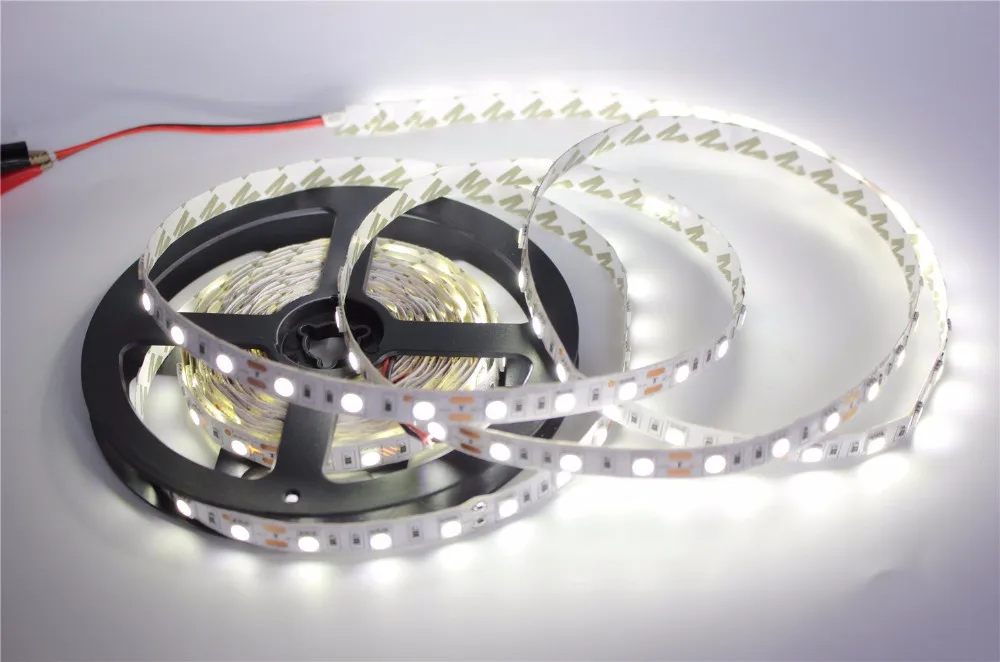

Монохромная лента белого цвета

Монохромные ленты отличаются тем, что дают только один цвет свечения. Палитра ограничена шестью цветами — белым, красным, синим, зеленым, желтым, оранжевым и розовым.

Ограниченность цветовой гаммы компенсируется экономической выгодой — монохромные ленты самый доступный по цене вариант. Основное применение — контурная подсветка навесных конструкций, ниш, полок, лестниц.

Многоцветные RGB

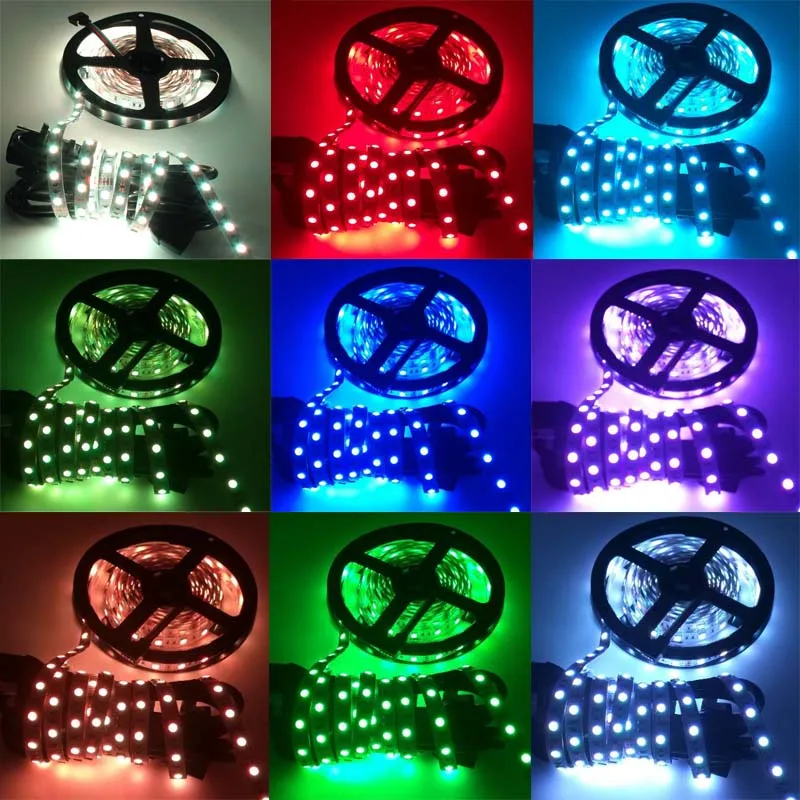

RGB светодиодная лента

Многоцветные RGB ленты позволяют принудительно изменять цвет свечения в широком диапазоне оттенков. Подобный эффект достигается за счет совмещения в одной ленте по сути трёх цветных: красной (Red), зеленой (Green) и синей (Blue). Оптическое смешение этих цветов и даёт многообразие палитры.

За регулировку цвета отвечает специальный контроллер. Базовые модели контроллеров способны передавать около 3 миллионов цветов. Продвинутые — до 16 миллионов. Кроме этого контроллер позволяет настраивать алгоритмы автоматической смены цвета, управлять яркостью свечения и дистанционно включать/выключать подсветку.

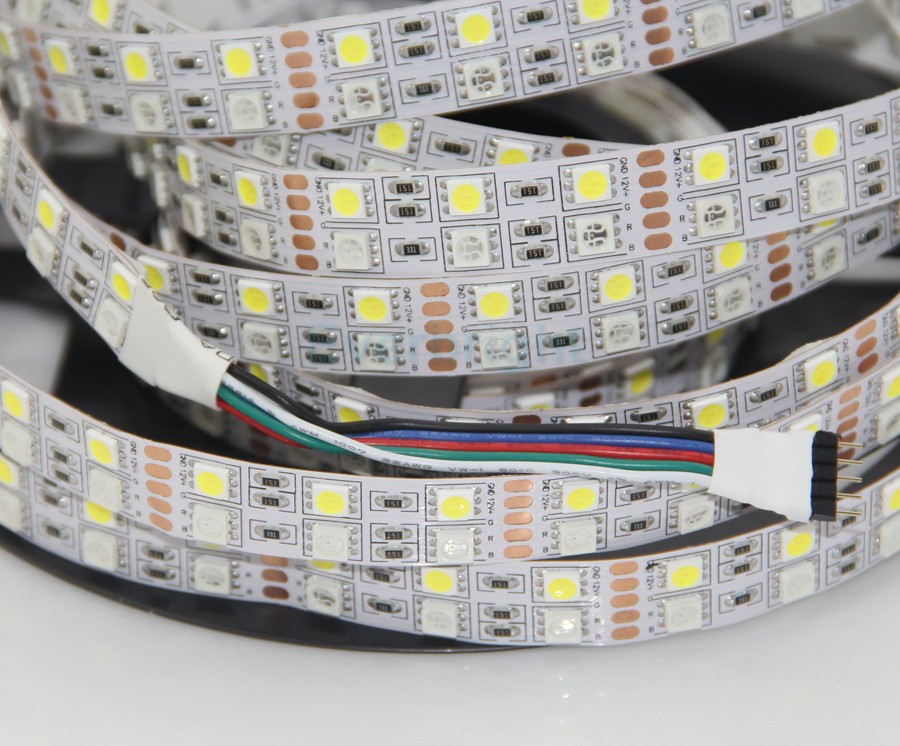

RGBW — светодиодная лента

Особой разновидностью многоцветных лент является RGBW. В ней к RGB-светодиодам добавлен светодиод «холодного» белого цвета (около 6000 кельвин). Отдельный белый канал может работать в независимом режиме или же дополнять цветные, смягчая их интенсивность.

Открытые

В базовом исполнении светодиодные ленты выпускаются открытыми. Все элементы — печатная плата, диоды, резисторы — ничем не защищены.

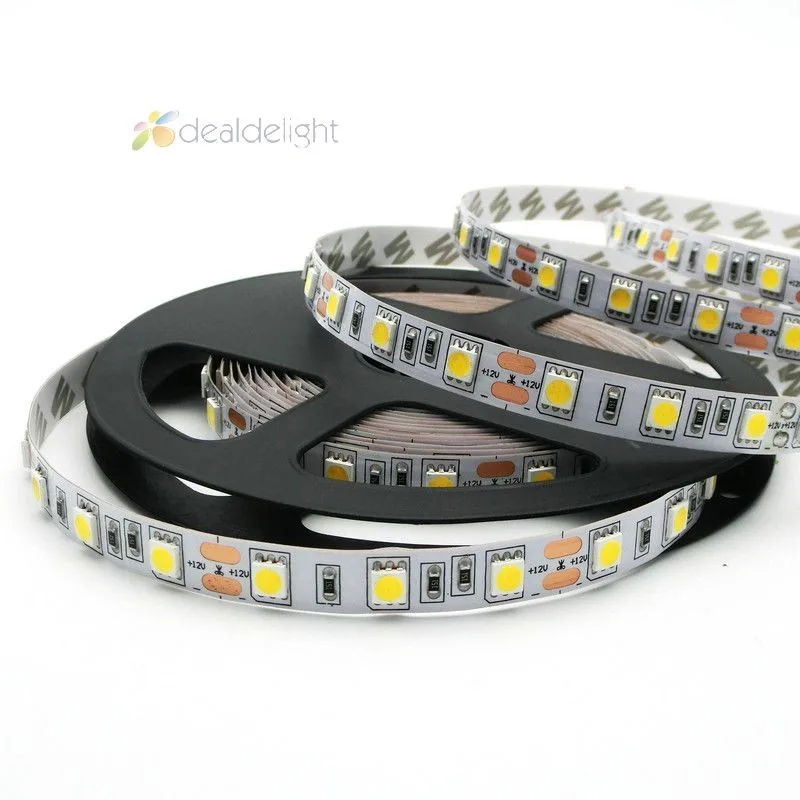

Открытая светодиодная лента белого цвета

В таком виде светодиодная лента уязвима к воздействию влаги или механическим повреждениям, но зато отличается низкой ценой . Поэтому этот тип применяют в качестве скрытой подсветки в мебели и декоративных конструкциях интерьера. Или же ее закладывают в специальные световые короба, выполняющие функцию внешней защитной оболочки.

Герметичные

Для защиты светодиодов от внешнего воздействия — влаги, пыли или предметов покрупнее — на ленту наносят слой прозрачного герметика, не проводящего ток.

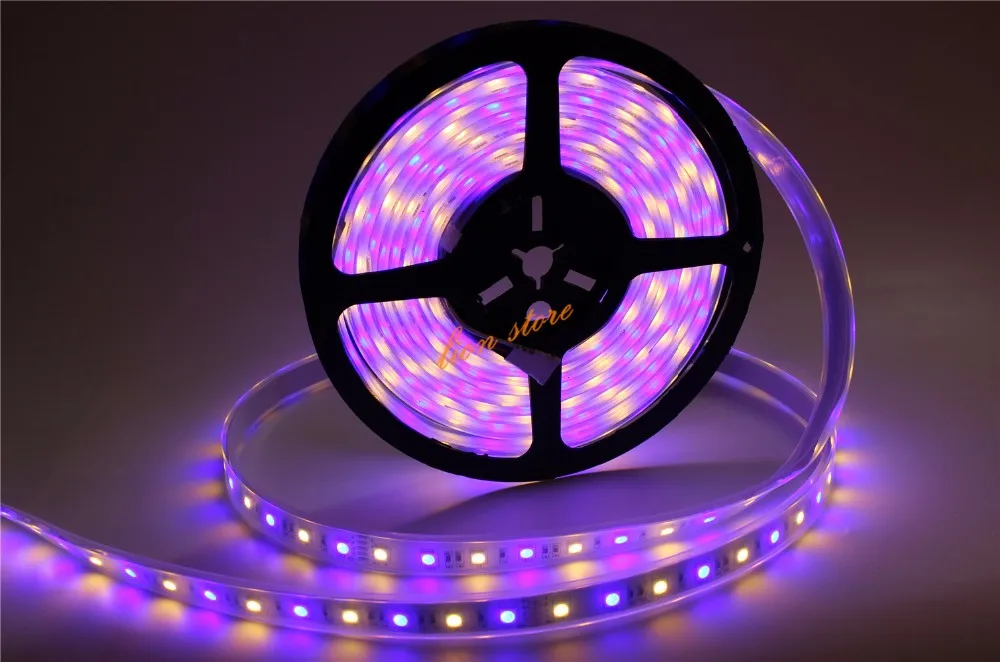

Герметичная светодиодная лента класса IP65

Варьируя состав и толщину герметика, производители выпускают изделия разной степени защищенности.

Класс защищенности присваивается по системе Ingress Protection Rating (IP), соответствующей международному стандарту IEC 60529.

Первая цифра в кодировке — защита от проникновения предметов. Вторая цифра — защита от влаги.

Класс Защита от предметов Защита от влаги

IP33	от крупных предметов диаметром более 2,5 мм	от дождя и брызгов, падающих под углом 60°
IP65	полная защита контакта от пыли	от водяных струй с любого направления
IP67	полная защита контакта от пыли	от кратковременного погружения в воду на 1 метр

Сфера применения герметичных лент — это в первую очередь помещения с повышенной влажностью (ванные комнаты, бани, сауны, бассейны). За счет того, что герметик защищает еще и от механических воздействий — случайных ударов, упавших предметов или наступания ногой, такие ленты подходят для монтажа в полу или на ступенях лестниц.

Ленты «Бегущий огонь»

В светодиодных лентах типа «Бегущий огонь» за счет особой конструкции печатной платы, в которую вмонтированы адресные микросхемы управления, можно задавать цвет и яркость каждого диода в отдельности.

Светодиодная RGB-лента «Бегущий огонь»

В результате с помощью контроллера можно создавать сценарии освещения, которые недоступны обычным монохромным и RGB-лентам. Например, создать эффекты переливающихся цветов или мерцания, огней, бегущих в разных направления и с разной интенсивностью.

«Бегущий огонь» излюбленный способ декорирования и организации освещения в развлекательных заведениях, клубах и ресторанах.

Ленты бокового свечения

В лентах бокового свечения применяются цилиндрические светодиоды, которые припаяны к торцу платы.

Лента бокового свечения

Торцевое расположение диодов изменяет направление света — диоды светят вдоль освещаемой плоскости. Подобные ленты часто используются для подсветки плазменных экранов и мониторов, а также в рекламных конструкциях.

Технические характеристики светодиодной ленты

Чтобы подобрать светодиодную ленту, максимально соответствующую текущей задаче по освещению, необходимо правильно определить технические параметры. К ним относятся рабочее напряжение, вид диодов, число диодов на метр ленты, цвет свечения, цвет основы, класс защищенности и параметры резки.

Рабочее напряжение

Стандартное рабочее напряжение составляет 12В. Такие ленты комплектуются блоком питания постоянного тока.

У ленты с мощными диодами, которые создают повышенную нагрузку на печатную плату, рабочее напряжение выше — 24 или 36В. Некоторые модификации способны работать и с напряжением 220В от бытовой сети.

Вид диодов

Вид светодиодов определяется их размером, который обозначается четырехзначным числом — 2835, 3528, 5060, 5730 и другие.

Виды диодов

Первые две цифры означают длину диода в миллиметрах, вторые две цифры — ширину в миллиметрах. Так, наиболее распространенные диоды 3528 и 5050 имеют соответственно размеры 35х28 мм и 50х50 мм.

Число светодиодов на 1 метр

Плотность диодов на один метр длины определяет в первую очередь яркость свечения. Чем больше диодов, тем ярче будет светить лента.

Варианты плотности диодов типа 3528 на каждые 5 см

Различные модификации выпускаются со следующим количеством диодов на метр — 30, 60, 90, 120 и 240.

Цвет свечения

По цвету свечения светодиодные ленты делятся на монохромные — белые теплого и холодного свечения, синие, красные, зеленые, желтые, оранжевые и розовые, а также многоцветные RGB и RGBW.

Подбирать цвет свечения нужно исходя из будущих сценариев освещения, которые будут использоваться в помещении.

Цвет основы

Основа — покрытие лицевой стороны гибкой печатной платы. Встречаются модификации с прозрачной, белой, серой и коричневой основой.

Цвет основы влияет на то, как светодиодная лента выглядит в выключенном состоянии. Поэтому его нужно учитывать при открытом монтаже. Если же изделие устанавливается в скрытые полости или закрывается матовым световым коробом, то цветом основы можно пренебречь.

Класс защищенности

В ассортименте светодиодных лент по степени защиты от механических воздействий и влаги наиболее распространены классы IP20, IP33, IP65, IP67, IP68.

Минимальный класс IP20 имеют обычные открытые ленты. Они справляются с небольшим физическим контактом — их можно трогать, нажимать, протирать от пыли. Но контакт с водой им противопоказан. Наивысший класс IP68 — это ленты, залитые толстым слоем герметика, защищающего даже от ударных нагрузок и позволяющего монтировать освещение на дне бассейна.

Параметры резки

Параметр резки определяется шагом, с которым можно разделять ленту на модули с минимальной длиной свечения (МДС). Его еще называют кратность резки.

Параметры резки

С основными показателями кратности резки наиболее распространенных типов светодиодных лент можно ознакомиться в таблице ниже.

Вид светодиодной ленты Кратность резки

SMD 3528 60 LED 12V	3 светодиода – 5 см
SMD 3528 120 LED 12V	6 светодиодов – 5 см
SMD 3528 240 LED 24V	12 светодиодов – 5 см
SMD 5050 30 LED 12V	3 светодиода – 10 см
SMD 5050 60 LED 12/24V	6 светодиодов – 10 см
SMD 5050 120 LED 24V	12 светодиодов – 10 см

Маркировка светодиодных лент

Маркировка светодиодной ленты как VIN автомобиля. В ней закодирована вся основная информация и технические характеристики.

К примеру, маркировка LED-CW-SMD3528/30 IP20 расшифровывается так:

Элемент маркировки Значение Другие варианты

LED	Источник света — светодиод
CW	Цвет свечения — белый	R — красный G — зеленый B — синий RGB — многоцветный
SMD3528	Тип диода — безвыводной (SMD) размером 35х28 мм
30	Плотность диодов — 30 шт на 1 метр	60 — 60 шт на 1 метр 90 — 90 шт на 1 метр 120 — 120 шт на 1 метр 240 — 240 шт на 1 метр
IP20	Класс защищенности

Другой вариант маркировки RT 2 5000 12V Warm (3528, 300 LED, LUX) расшифровывается так:

Элемент маркировки Значение Другие варианты

RT	Серия ленты — открытая лента (фронтального свечения – от плоскости)	RTW – герметичная лента (фронтального свечения – от плоскости) RS – открытая лента бокового свечения (вдоль плоскости) RSW – герметичная лента бокового свечения (вдоль плоскости)
2	Номер завода изготовителя
5000	Длина ленты — 5000 мм или 5 метров	4000 – 4 метра 3000 – 3 метра 2500 – 2. 5 метра Для герметизированных лент добавляется буква, обозначающая тип герметизации: 5000 P – 5 метров, силиконовая трубка прямоугольного сечения 5000 SЕ – 5 метров, верхняя заливка тонким слоем силиконового герметика 5000 PGS – 5 метров, силиконовая трубка, заполненная герметиком
12V	Напряжение питания — 12В	24V 36V
Warm	Цвет свечения — Белый теплый (2700-3500 К)	Day – Белый дневной (4000-5000 К) White – Белый чистый (6000-8000 К) Cool – Белый холодный (8000-10000 К) Red – Красный Yellow – Желтый Green – Зеленый Blue – Синий Orange – Оранжевый Pink – Розовый Violet – Ультрафиолет RGB – многоцветный (управление контролером) SPI – RGB лента с адресным управлением, позволяет создавать эффект «Бегущие огни»
3528	Тип диода — диод размером 35х28 мм
300 LED	Количество диодов — 300 диодов на 5 метров длины	2Х – двойная плотность 2Х2 – двойная плотность, два ряда
LUX	Цвет основания ленты — лента улучшенного качества на белой плате	W – на белой плате B – на черной плате

Как подключить светодиодную ленту

Существует большое количество вариаций подключения светодиодных лент. Ниже приведены наиболее часто встречающиеся из них.

Подключение одной монохромной ленты

В простейшем варианте подключения понадобятся только блок питания и провода.

Схема подключения монохромной светодиодной ленты

Подключение нескольких монохромных лент

В том случае, если понадобится смонтировать несколько лент одновременно, используется параллельная схема. Каждый последующий источник света подключается с помощью проводов сечением 1,5 мм.

Схема подключения нескольких монохромных светодиодных лент

Подключение многоцветной RGB-ленты

В случае подключения многоцветной ленты помимо блока питания и проводов применяется RGB-контроллер. Некоторые модели контроллеров комплектуются пультами дистанционного управления.

Схема подключения многоцветной RGB-ленты

Подключение нескольких RGB-лент без усилителей

Две и более многоцветных лент можно подключить через один блок питания и один RGB-контроллер. Для этого применяется параллельная схема. Но есть ограничение — один контроллер имеет фиксированную мощность (до 200 Вт), и каждый лишний метр ленты увеличивает нагрузку на него. Если превысить допустимую нагрузку, контроллер может перегореть.

Схема подключения нескольких RGB-лент без усилителей

Подключение нескольких RGB-лент c усилителем

Чтобы снизить нагрузку на RGB-контроллер и смонтировать достаточно длинную цепь из нескольких многоцветных лент, рекомендуется применять RGB-усилители. Помимо разгрузки контроллера они еще и обеспечат равномерное свечение светодиодов по всей длине.

Схема подключения нескольких RGB-лент c усилителем

Светодиодная лента на 220В, подключение и отличие

Многие, планируя какое либо освещение и не догадываются, что есть светодиодная лента на 220В. Она не требует блока питания на 12В, нужен только миниатюрный выпрямитель, через который подключается прямо в розетку. Явным преимуществом является простота использования и подключения, почти равноценное светодиодной лампе. Кроме очевидных плюсов имеются и минусы.

О всех способах питания светодиодов читайте в статье «Как подключить светодиод к 12 и 220В«.

Содержание

• 1. Виды светодиодной ленты 220В
• 2. Устройство и принцип работы
• 3. Как подключить светодиодную ленту 220В
• 4. Основные отличия

Виды светодиодной ленты 220В

Популярные модели на SMD 5050 и СМД3528

Разновидность лент на 220 вольт состоит из нескольких видов, и бывает на светодиодах 3528, 5050, 2835, 3014 и мощных SMD 5630.

Больше всего распространены светодиодные ленты 5050 и 3528,которые легко купить в России, а вот другие придется заказывать у китайцев, но покупать у них не советую, обманут.

Внешне практически не отличимая от обычной, но на ней есть маркировка обозначающая на какое напряжение она рассчитана. Особенностью является, что она обычно нарезается только по кратно 1 метру или кратно 50 см., то есть не получится отрезать 30см или 80 см.

Основные параметры:

1. кратность нарезки 50, 100, 200 см.;
2. мощность ватт на метр;
3. степень защиты от влаги;
4. цветовая температура.

Как и стандартная, она выпускается в различных модификациях по степени защиты от влаги. Защита может быть IP67, IP68 в виде силиконовой трубки, такая герметичность позволит эксплуатировать их во влажных помещениях типа бани и на улице.

По отзывам моих коллег, достойно работают в тяжелых условиях высоких и низких температур. Основание может быть гибким и жестким, за счет жесткого основания метровый кусок превращается в диодную линейку или модуль. Из таких линеек можно собрать целый светильник.

По типу монтажа может быть самоклеющаяся на акриловом скотче и может не иметь клеевого основания.

Устройство и принцип работы

Двойная  шире в 2 раза

Рассмотрим, каким образом они питаются от высокого напряжения:

1. используются обычные светодиоды с напряжением питания 3,3 — 3,5В;
2. для них необходимо полярное питание, которое создает диодный мост, иначе они будут мигать с частотой 50 Герц;
3. нарезать можно только кратно 50 и 100 см. , потому что светодиоды подключены последовательно в одну цепь, на метр получается 60 светодиодов. Почему именно 60? делим 220V на 3,3V шт., получаем около 60. подключив такие количество последовательно, нам не потребуется блок питания на 12V.

Для повышения надежности светодиодной ленты 220В используется подключение диодов парами, в случае выхода из строя одного из диодов, ток будет проходит через оставшийся, но на него ляжет повышенная нагрузка.

Мощная на SMD 5630 при потреблении свыше 10 Вт на метр потребует радиатор или алюминиевый профиль для охлаждения. Но повышенную мощность можно получить и на слабых светодиодах. Чтобы не клеить две штуки рядом, выпускают двойную, с шириной увеличенной в два раза. К тому же широкой основание лучше отводит тепло при нагреве.

Цветная RGB, резистор стоит на каждые светодиод или на каждые два.

Цвета светового потока такие же как у обычной: белые, красные, зеленые, синие и трехцветные RGB. Светодиодная лента RGB на 220V потребует особых контроллеров управления яркостью каждого цвета рассчитанных тоже на 220 Вольт, найти их трудновато, потому что они практически все выпускаются на 12 вольт. Поэтому советую покупать готовыми комплектами.

Контроллер для RGB на 220 вольт

Как подключить светодиодную ленту 220В

Подключение ленты на 220 Вольт

Схема подключения максимально проста, только требуется подключить пару проводов соблюдая полярность. В случае цветной ленты, соединить согласно цветовой маркировке проводом контроллера RGB.

Подключение по этапам:

1. отрезаем необходимую длину, кратно длине, указанной производителем, обычно 50 или 100см.;
2. если  используете герметичную, то на срезанный конец наносим герметик и одеваем силиконовый коннектор, в виде кольца;
3. вставляем коннектор и крепим его на герметик;
4. соблюдая полярность подключаем провод от выпрямителя;
5. проверяем всю светодиодную ленту на 220 вольт на герметичность, не допускаем попадания воды внутрь.

Порядок подключения и герметизации

Выпрямитель, через который она подключается, состоит из диодного моста и тоже имеет свою мощность. Он может иметь мощность 700 Вт.

, её хватит на 100 метров обычной светодиодной ленты 220 вольт, или на 40 метров мощной. Этого хватит, чтобы осветить очень большую комнату.

Стоимость такого выпрямителя очень низкая, его очень легко сделать своими руками, купив 4 диода или готовую сборку в магазине радиодеталей.

Выпрямитель с вилкой для подключения к сети

Преимуществом перед обычными светодиодными лентами 12в будет отсутствие требования к толщине проводов питания. В отличие от низковольтных, которые требуют очень толстых проводов, у высоковольтных таких требований нет, их можно подключать любыми тонкими проводами. Провод сечением 0,75 квадратных миллиметров легко потянет мощность в 1500W.

Начинка выпрямителя

Так как в выпрямителе находится диодный мост и нет никаких конденсаторов, которые буду сглаживать пульсации напряжения в сети, то вся светодиодная лента 220 вольт мерцает с частотой 100 Герц. По СаНПИНУ такие пульсации не допустимы в жилых помещениях, особенно где читают или работают. По этой причине не рекомендуется эксплуатировать в квартирах.

Основные отличия

Коннектор для соединения или подключения

..

Подведем итоги, выделим основные плюсы и недостатки.

Достоинства.

• Не требуют дорогого блока питания, Если вам требуется подключить 1-3 метра, то воткнул в ближайшую розетку и работает.
• Подключается тонкими проводами, так как сила тока низкая.
• Длина цельного куска может достигать 100 м. или 70 Вт.

Недостатки.

• Высокой напряжение, требует особой осторожности при монтаже и эксплуатации.
• Может быстро выходить из строя, если купите дешевую китайскую.
• Ремонт герметичной будет очень затруднен.
• Обрезать можно только по длине кратной 100 или 50 сантиметров.
• Светодиоды мерцают с частотой 100Герц, глазу это не заметно но на сознание человека влияют, утомляют и могут появляется головные боли.

Указанные недостатки ограничивают сферу применения, её можно устанавливать  как второстепенное освещение для светодиодной подсветки кухни, освещение кладовки, гаража, коридора или гирлянды. В коммерческой сфере можно подсвечивать здания, рекламные вывески. Под новый год строители украсили целый башенный кран высотой и стрелу.

Виды светодиодных лент

Светодиодные ленты пользуются наибольшим спором среди всей светодиодной продукции. С их помощью очень легко организовать подсветку любого помещения, подсветить рекламные конструкции, модернизировать устаревшие светильники, они отличаются простотой монтажа, имеют огромный срок службы (до 50 000 часов), а благодаря отлаженному производству имеют минимальную цену.

Современная лента со светодиодами представляет собой гибкую основу, на которую припаяны светодиоды и ограничивающие резисторы, ширина ленты может быть от 8 до 20 мм, а толщина составляет 2-3 мм. Большая гибкость позволяет монтировать такую ленту в самых труднодоступных местах и благодаря такой ленте обеспечивается максимальная равномерность подсветки на всей длине.

Типы используемых светодиодов

На сегодняшний день при производстве светодиодных лент используются несколько основных типов светодиодов: SMD3528, SMD5050, SMD 4008, SMD 5630, SMD 2835.

Аббревиатура SMD обозначает «устройство с креплением на поверхность» — миниатюрные светодиоды припаиваются на плату через определённое расстояние, они покрыты люминофором и имеют свой корпус.

Число после аббревиатуры SMD характеризует размер кристалла диода.

Лента с SMD3528 – наиболее популярный и распространенный тип, размеры кристалла составляют 3.5х2.8 мм, 1 светодиод, на ленту припаян двумя выводами.

Лента с SMD5050 – второй по популярности после SMD3528 вид светодиодных лент, размеры 5х5 мм, в кристалле 3 светодиода, крепятся при помощи 6-ти выводов.

Лента с SMD 4008 – размеры кристалла 40х8, 1 светодиод, два вывода.

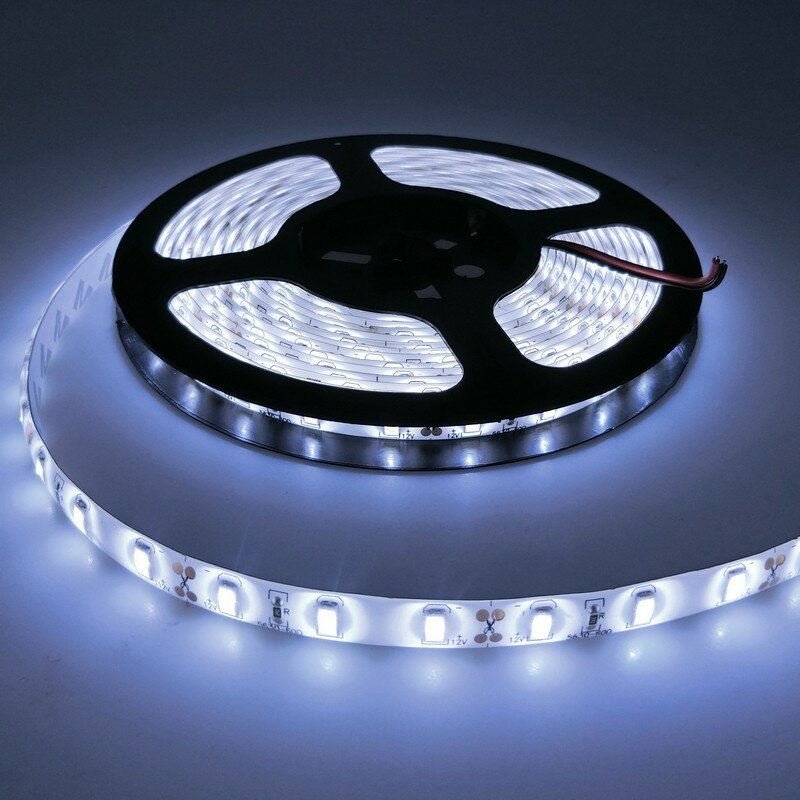

Лента с SMD 5630 и 5730 – наиболее мощный вариант, уступает по популярности 3528 и 5050, должна устанавливаться на специальный теплоотвод (например, алюминиевый профиль). Длина и ширина составляет 5.6х3 мм, в кристалле 1 светодиод, два вывода.

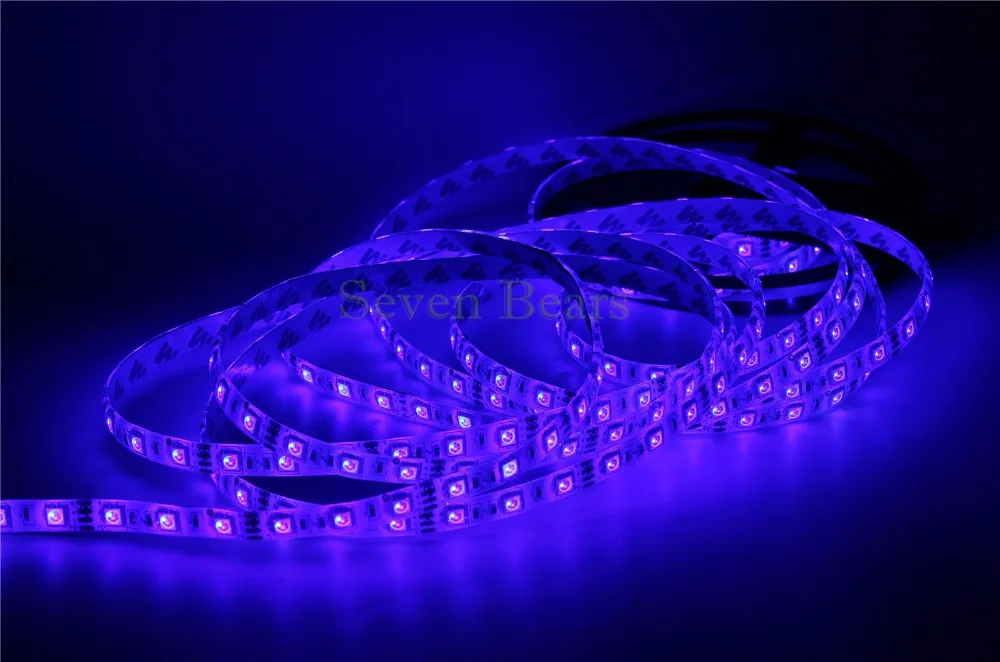

Светодиодная лента rgb – это цветная лента, в ней используются три светодиода базовых цветов (красный, зеленый и синий, сокращенно с английского цветов Red, Green, Blue дало название этому виду лент), различные цвета и оттенки получаются за счет смешивания базовых цветов и регулирования их интенсивности.

RGB лента управляется при помощи специального контроллера, в котором можно задать самые различные режимы работы и генерацию любых цветовых схем (быстрое или медленное мерцание, бегущая дорожка и т.д.). Также существует светодиодная лента RGB +W, в кристалл встроен дополнительный светодиод белого цвета, с помощь такой ленты можно выбирать режим простой подсветки.

Цвет свечения

Помимо многоцветной RGB ленты существуют и одноцветные варианты, при необходимости вы можете купить ленту наиболее распространённых цветов: красный, синий, зеленый, желтый. Белый цвет в зависимости от типа светодиода может быть теплым белым, холодным белым и нейтральным.

Интересным вариантом является лента Multi White, в ней чередуются холодные и теплые белые светодиоды, а специальный диметр дает возможность настроить оттенок свечения ленты.

Также популярны фитоленты для растений, светодиоды которые используются в ней, имеют спектр свечения, который оптимально подходит для растений. Такая лента является отличной заменой традиционным фитолампам, большой срок свечения и простота монтажа делают их очень популярными.

Интенсивность свечения

В зависимости от качества светодиодов по интенсивности свечения ленты можно разделить на два класса:

• Класс А (премиум или люкс) – в такой ленте световой поток от одного светодиода составляет для SMD3528 от 5 до 6 люмен, для SMD5050 от 14 до 15 люмен;
• Класс В (эконом) – светодиоды такого класса имеют более низкую интенсивность свечения SMD3528 от 3.5-4.5 люмен, SMD5050 от 11.5-12.5 люмен.

Количество светодиодов

Одним из наиболее важных параметров, влияющих на яркость и стоимость ленты, является количество светодиодов на 1 погонный метр ленты. Наиболее распространенными являются ленты с 30, 60 и 120 диодами на погонный метр.

Следует отметить, что ленты с количеством светодиодов от 15 до 60 на метр погонный в большинстве случаев используются для декоративной подсветки, а модели с количеством светодиодов выше 60 штук на м. п. применяют для освещения.

Led лента SMD3528, из-за своей популярности, имеет наибольшее количество вариантов – 30, 54, 96, 120, 240 светодиодов на погонный метр.

В SMD5050 может быть 30, 60, 72 и 120 светодиодов на метр погонный. В ленте с 120 светодиодами они расположены в два ряда, необходимо использование профиля в качестве радиатора.

• В SMD5630 и 5730 — 15, 30, 60, 72 светодиодов на метр погонный.
• Тип электропитания
• Большая часть светодиодных лент работают от блоков питания на 12 и 24 В, также имеются варианты с питанием от 5, 36 и 42 В.

Мощность блока питания рассчитывается по формуле – P*L*1.2, где:

• P — потребляемая мощность погонным метром ленты;
• L — длина нужного отрезка;
• Коэффициент 1.2 это 20% запас мощности, компенсирующий потери в проводниках и контактах.

Большинство лент выпускаются длинной по 5 метров, при создании более длинных линий желательно использовать параллельную схему подключения, чтобы обеспечить равномерность свечения по всей длине и не подвергать начальные сегменты ленты увеличенной нагрузке.

Также имеются ленты, которые можно подключать непосредственно к сети 220 В (через выпрямитель), данный вариант очень привлекателен благодаря своей простоте. В такой ленте используются обычные светодиоды с напряжением питания 3.3 –3.5 В, лента подключается через диодный мост. Подключение возможно только кратное – отрезками по 50 и 100 см, на 1 м расположено 60 светодиодов (60х3.5=210 В).

1. Защищенность от влаги и пыли
2. В зависимости от сферы, где планируется применять светодиодную ленту необходимо выбирать модели, имеющие соответствующие для данной сферы индексы IP (пыле-, влагозащищенности).
3. Лента с защитой IP 20 – применяется только в сухих помещениях для подсветки потолка, стен, мебели, товаров, создания светодиодных светильников.
4. Лента с защитой IP 54 и 65 – используется для помещений с повышенной влажностью, санузлов, ванн, кухни, светодиоды покрыты силиконом.
5. Лента с защитой IP 68 – рассчитана на длительную работу под водой.

Следует учитывать, что согласно правилам ПУЭ при монтаже освещения в ванной и санузле блок питания для такой ленты должен находиться за пределами этих комнат и подключаться через устройство защитного отключения.

Покупайте выгодно в Foton.ua

В нашем интернет-магазине вы можете приобрести светодиодную продукцию, также светодиодную ленту купить можете по оптимальной цене.

Для клиентов мы предоставляем отличные цены на всю продукцию, различные формы оплаты и быструю доставку в любой регион Украины. Наши менеджеры помогут подобрать наиболее оптимальный вариант для ваших задач.

Доставляем в любой город Украины — Харьков, Киев, Днепропетровск, Львов, Запорожье и т.д.

Посмотреть все вопросы данной категории

Какие разновидности светодиодных лент существуют

Сегодня производители предлагают светодиодные (LED) ленты нескольких разновидностей. Спектр применения этих экономичных, безопасных, экологичных, долговечных и надежных устройств весьма широк. Они используются для подсветки и украшения витрин, в декоре заведений общепита, мест отдыха и развлечений, в уличной рекламе, для освещения потолков и ниш, аквариумов, салонов автомобилей, внутреннего пространства платяных шкафов, рабочих зон кухонь и т. д. Чтобы упростить монтаж LED-лент, их выпускают с прикрепленной на обратной стороне полоской-самоклейкой, что позволяет без особого труда установить эти устройства где угодно. Светодиодные ленты классифицируются по нескольким основным признакам и характеристикам, с которыми стоит ознакомиться, чтобы выбрать оптимальный для вас вариант.

Виды LED-лент по типу полупроводниковых приборов

От данного параметра значительно зависит стоимость этих осветительных устройств. Распространены ленты с диодами SMD 5050 и 3528. Эта английская аббревиатура расшифровывается как Surface Mounted Device и означает внешний способ установки электронного элемента, часто применяемый в технике. Цифры после буквосочетания SMD указывают на размер светодиода в целых и десятых миллиметра (например «5050» нужно понимать как 5,0 на 5,0, а «3528» – 3,5 на 2,8 мм).

У полупроводникового прибора размером пять на пять миллиметров имеется три отдельных кристалла, а у SMD 3528 – только один. Это определяет силу свечения: светодиодная лента 5050 ярче (примерно в 2,5 – 3 раза) модели размером 3,5 на 2,8 мм. Соответственно, чем мощнее прибор, тем дороже он стоит.

Одноцветные и многоцветные LED-устройства

На специализированном сайте вы можете увидеть словосочетание светодиодная лента RGB. Что оно означает? Данная английская аббревиатура расшифровывается как red, green, blue («красный, синий, зеленый») и описывает способ кодирования цвета для его воспроизведения исходя из особенностей восприятия сетчаткой глаза человека. Смешением в различных сочетаниях и соотношениях этих трех основных цветов можно получить всевозможные оттенки. Лента RGB отличается от обычной тем, что содержит в себе красный, синий и зеленый кристаллы малых размеров, которые при управлении ими через контроллер могут дать любой оттенок. Белое свечение появляется при смешении всех трех вышеуказанных цветов. Или же его можно получить из синего светодиода, покрытого люминофором, в зависимости от толщины которого он может быть теплым, нейтральным (дневным) или холодным. Эти тона определяются также температурой примененных светодиодов. Наибольшей популярностью у потребителей сегодня пользуются белый и желтый цвета.

Виды LED-лент по плотности диодов на один метр

Следующий параметр, в значительной степени влияющий на стоимость прибора, – число диодов на 1 м. Чем больше этот показатель, тем ярче и равномернее светит устройство. Наибольшим спросом пользуются LED-ленты с плотностью 30, 60, 120 диодов на 1 м. Ответ на вопрос, какие из них целесообразно приобрести, зависит от ваших потребностей. Для вспомогательного освещения можно применять приборы с плотностью 30-60, для основного – 60-120 диодов на один метр.

Разновидности LED-лент по степени влагозащиты

В силу того, что эти устройства применяются не только внутри помещений, но и для освещения и украшения домов, магазинов, в наружной рекламе, часть из них имеет специальную защиту от воздействия влаги. Она бывает различных классов, обозначаемых в соответствии с международным стандартом. К примеру, светодиодное устройство с маркировкой IP 68, наиболее влагозащищенное, можно задействовать для подсветки бассейнов, помещать в воду, замораживать во льду, придерживаясь при этом норм противопожарной безопасности. LED-ленту с маркировкой IP 20 можно использовать в помещениях, где не нужна дополнительная влагозащита, например для подсветки двухуровневого потолка, ниши, шкафа, компьютерного монитора, полочек. Устройство класса IP 65 средней степени защиты от воздействия влаги можно применять в ванной комнате, салоне автомашины, рабочей зоне кухни, а также иногда и в уличном освещении. Влагозащищенные ленты чаще всего покрываются слоем силикона или одеваются в чехлы из этого материала. Не имеющие никакой защиты светодиодные ленты есть смысл применять в тех местах, где на них гарантированно не попадет влага.

Виды LED-лент по мощности и напряжению питания

Еще один важный параметр в классификации данных устройств – это показываемая в ваттах их мощность. Она напрямую зависит от величины светодиодов и от того, сколько их приходится на погонный метр ленты. К примеру, модели SMD 3528 потребляют 4,8 ватт и имеют 60 диодов на 1 м.

Зная мощность и длину конкретной ленты, вы правильно выберете для нее соответствующий источник электроэнергии.

Напряжение питания, показываемое в вольтах, у светодиодных лент стандартизовано. На рынке преобладают устройства, рассчитанные на напряжение в 12, 24 В (наиболее распространенные), а также модели на 36, 48 вольт.

С учетом всего вышеизложенного для вас не составит особого труда подобрать конкретную светодиодную ленту, исходя из потребностей. Благо рынок сегодня предлагает широкий ассортимент LED-устройств.

Виды и характеристики светодиодных лент

Светодиодная (LED) лента – простой, практичный и довольно надёжный источник света, имеющий множество сфер применения. Его используют в наружной рекламе, функциональной и декоративной подсветке интерьеров и экстерьеров, в прозрачных световых панелях различного назначения. Подобное оборудование имеет множество особенностей, которые стоит внимательно изучить перед его приобретением.

Основные разновидности LED-лент

Все модели светодиодных лент можно условно классифицировать по нескольким их характеристикам.

По цветовым параметрам свечения

• Монохромные модели: эти ленты могут создавать свечение только одного цвета. Среди возможных вариантов – белые, красные, синие, зеленые, желтые, розовые оттенки света. Источники, излучающие белый свет, различаются еще по температуре свечения и могут быть теплыми, холодными или нейтральными. Иногда в продаже можно встретить нестандартные модели лент со светодиодами, дающими ультрафиолетовый или инфракрасный свет.

• Многоцветные (RGB) модели: такие ленты способны менять цвет свечения за счет совмещения в источнике света диодов трех основных цветов – красного (R – Red), зеленого (G – Green), синего (B – Blue). Оптический эффект от смешивания создает огромный диапазон оттенков свечения. Цвета регулируются специальными контроллерами, базовые модели транслируют около 3 млн. различных оттенков, самые современные – до 16 млн. Эти же контроллеры отвечают за включение и выключение ленты, смену цветов, яркость свечения и некоторые другие параметры.

• В отдельную категорию можно выделить современные LED-ленты типа RGBW. В этих источниках света помимо светодиодов R, G и B присутствуют диоды холодного белого цвета (W), имеющие температуру свечения около 6 000 кельвинов. «Белый» канал может работать автономно или дополняет цветные, делая свет, исходящий от них, более мягким.

По типу исполнения

• Открытые ленты – у таких моделей все рабочие элементы (печатная плата, светодиоды, резисторы) размещаются на поверхности без какой-либо дополнительной защиты. В таком виде оборудование уязвимо и к воздействию влаги, и любым даже незначительным механическим повреждениям. Подобные LED-ленты имеет смысл использовать для создания скрытой подсветки мебели или каких-то декоративных интерьерных конструкций. Другой вариант – закладка открытых лент в специальные короба, служащие источнику света дополнительной защитной оболочкой.

• Закрытые ленты – этот тип оборудования имеет герметичное покрытие, защищающее рабочие элементы от влаги, загрязнений и механических повреждений. В зависимости от состава и толщины нанесенного герметика, разные виды закрытых лент могут использоваться в быту при повышенной влажности, в наружных световых конструкциях и даже под водой – в бассейнах, искусственных водоемах.

По расположению и особенностям работы диодов

Наряду с традиционными моделями лент, у которых диоды располагаются на лицевой стороне и выполняют каждый сценарий освещения одновременно, можно выделить в отдельные категории следующие типы оборудовании:

• Модели «Бегущий огонь» – вид LED-ленты, светодиоды в которой независимы друг от друга, то есть могут в зависимости от выбранного сценария самостоятельно менять яркость и цвет. Подобная работа источников света обеспечивается специальными адресными микросхемами, которыми комплектуется плата ленты.

• Модели с боковым свечением – разновидность лент, диоды у которых располагаются на торцевой части полотна. Источники света у них имеют цилиндрическую форму, благодаря чему при работе ленты создаётся впечатление бокового падения света (под углом в 120°).

LED-ленты имеют и множество других специфических особенностей, перечисленные классификации обобщают существующие модели по характеристикам, наиболее интересным для покупателей.

Технические параметры LED-лент

Питающее напряжение

Стандартные ленты с небольшой и средней плотностью диодов работают от источников питания на 12 вольт. Оборудование с более мощными чипами, дающими повышенную нагрузку на печатную плату, требует более высокого рабочего напряжения – 24 или 36 вольт. Сегодня в продаже имеются даже модели, способные работать от 220-вольтной бытовой сети. Они комплектуются выпрямителями с диодным мостом и не нуждаются в дополнительных блоках питания.

Виды и плотность размещения диодов

Диоды различаются по размерам, которые в маркировке обозначаются четырехзначными числами. Первые две цифры сообщают длину диода, последние две – ширину (размеры даются в мм). Наибольшее распространение имеют источники света с параметрами 28х35 мм, 35х28 мм, 50х60 мм, 57х30 мм.

Плотность размещения диодных источников света равна числу этих источников на 1 метр ленты. Чем их больше, тем ярче свечение будет исходить от LED-подсветки. У различных модификаций лент может быть от 30 до 240 диодов на 1 метр.

Уровень пыле- и влагозащиты

LED-ленты имеют три основных степени защиты от пыли и влаги (маркируются индексом IP и двухзначным числом):

• IP20 – лента открытого типа, не имеющая дополнительной защитной оболочки. Предназначается только для сухих помещений, где невозможно попадание влаги на ее поверхность.

• IP65 – лента, имеющая герметичную оболочку из силикона или другого аналогичного материала. Подходит для эксплуатации в санузлах или в наружных световых конструкциях.

• IP68 – лента, полностью защищённая от попадания к рабочим элементам пыли, влаги и иных загрязнений. Такому оборудованию не страшны ни вода, ни снег, ни лед, поэтому его можно смело эксплуатировать в любых, даже самых неблагоприятных условиях.

Цвет основы

Гибкая основа LED-лент может иметь прозрачное, белое, серое или коричневое исполнение. Цвет основы определяет внешний вид оборудования после его выключения. При открытом монтаже это важно, но если лента после установки будет закрыта световым коробом или она сразу монтируется в скрытую полость, при покупке оборудования данной характеристикой можно пренебречь.

Длина и кратность резки

Стандартные LED-ленты продаются бобинами по 5 или 10 метров. В продаже можно также найти оборудование большей и меньшей длины. Кратностью резки называют длину шага, позволяющего делить ленту на самостоятельные модули с минимально возможной длиной свечения. У наиболее распространенных типов оборудования кратность резки может составлять 3, 6 или 12 диодов на 5 или 10 см ленты.

Расшифровка маркировки светодиодных лент

Зная, что скрывают за собой символы маркировки светодиодного оборудования, можно легко получить из них всю необходимую техническую информацию о каждой конкретной модели LED-лент.

Маркировка ленты объединяет цифровые и буквенные обозначения. Рассмотрим их смысл на примерах:

1. LED-CR-SMD3528/60 IP20

Буквенно-цифровое обозначение в маркировке	Расшифровка
LED	Тип самой ленты (светодиодная)
CR	Свечение красного цвета
SMD3528/60	Безвыводной диод (SMD) длиной и шириной 35х28 мм, плотность диодов – 60 шт. на 1 метр
IP65	Степень пыле-, влагозащиты

2. RTW 2 10000 24V Cool (3528, 600 LED, W)

Буквенно-цифровое обозначение в маркировке	Расшифровка
RTW	Исполнение ленты – герметичная с фронтальным расположением диодов
2	Информация о заводе-изготовителе
10 000	Длина ленты – 10 000 мм или 10 м
24V	Питающее напряжение – 24 вольт
Cool	Цветовые особенности свечения – холодный белый свет
3528	Длина и ширина диода 35х28 мм
600 LED	Общее число диодов – 600 шт. на 10 м
W	Цвет основы – белый

Советы по выбору светодиодных лент

• Выбирая ленту, стоит отдать предпочтение качественной модели от известного и проверенного производителя. Во-первых, такие изделия дают свечение на 30-50% ярче дешёвых аналогов, во-вторых, они имеют продолжительный срок службы не менее 5 лет.
• Перед покупкой нужно осмотреть ленту по всей длине. Качественное оборудование не может иметь нарушений целостности основы или герметичного покрытия, неравномерного распределения диодов, по поверхности, «кривых» краёв и других признаков низкосортного товара.
• По возможности стоит также проверить ленту в работе: свечение, исходящее от неё, должно быть равномерным, а также соответствовать заявленным цветовым характеристикам и мощности.
• Для создания дополнительного или основного освещения рационально использовать монохромные белые или RGBW-ленты. Многоцветные RGB-модели не способны давать чистый белый свет, поэтому могут применяться только в качестве декоративной подсветки.
• При планировании схемы освещения нужно постараться минимизировать количество соединений. К примеру, если требуется всего 4 метра подсветки, то покупать стоит готовую 5-метровую ленту, потом нужно просто отрезать от неё лишний метр. Если сэкономить и приобрести 2 ленты по 2 метра, придётся их спаивать между собой, надёжность такой конструкции будет ниже, чем цельной.

Ассортимент светодиодных лент необыкновенно разнообразен. Среди предлагаемых моделей легко найти вариант для воплощения любых, даже самых смелых дизайнерских проектов. Важно при этом оценивать оборудование не только визуально – по качеству свечения, но также учитывать его технические характеристики и особенности для нормального функционирования лент после их установки.

Перейти ко всем светодиодным лентам

Виды светодиодных лент | Полезные статьи

Особенности самоклеящихся светодиодных лент

Очень много видов светодиодных лент имеют самоклеящуюся основу. Чтобы определиться с нужным вариантом, необходимо знать, что собой представляет каждый отдельно взятый вид.

В первую очередь светодиодные ленты на самоклеящейся основе отличаются типом светодиода. В современном производстве их применяют два: SMD 3028 и SMD 5050.

Самоклеящиеся светодиодные ленты SMD 5050, SMD 3028



Аббревиатура SMD расшифровывается как Surface Mounted Device. В переводе с английского это значит «прибор, монтируемый на поверхность». Как видно на фото, светодиод припаивается к самой ленте. Поэтому такое название.

Все просто и с цифрами – они означают размеры светодиода в миллиметрах. К примеру, 3028 значит 3,0 на 2,8, 5050 – это 5,0 на 5,0.

Светодиод SMD 5050 имеет размеры 5х5 миллиметров.

Этот тип светодиода имеет в основе три кристалла. Такая конструкция делает SMD 5050 гораздо ярче, чем светодиод SMD 3028, который состоит из одного кристалла. На сколько именно ярче, можно проверить при помощи специальных измерительных приборов. Или же определить визуально посредством фотографии, как показано ниже. Оба типа светодиода подключены к одному источнику питания и запечатлены при установленной выдержке 1/4000 сек. На этом снимке достаточно хорошо видна разница в количестве излучаемого света.

Выходит, что световой поток светодиода типа SMD 5050 выше приблизительно в 2,5 раза.

Оба светодиода имеют визуально одинаковую яркость. Но света больше где-то в 2,5 раза излучает диод SMD 5050, состоящий из большего количества кристаллов. Световой поток характеризует параметр люмен, который можно встретить в техническом описании. Если сравнить типы диодов в таком формате, то белый светодиод SMD 5050 имеет 12 люмен, а световой поток SMD 3028 – 4,5 люмена.

Цвет свечению придает кристалл, из которого состоит светодиод. При производстве самоклеящихся светодиодных лент применяют всего четыре цвета кристалла: желтый, красный, зеленый и синий.

Светодиодные ленты на самоклеящейся основе, выполненные в цвете

Целесообразна ли цветная лента при оформлении потолка?

Конечно, такой вариант вполне можно рассмотреть. Цветная подсветка выглядит довольно стильно и интересно.

Однако, лучше не спешить с таким выбором декора. В основном, в жилых помещениях более привычен к восприятию естественный цвет. Поэтому стоит хорошо подумать, прежде чем устанавливать, к примеру, зеленый. Такая расцветка может вскоре приесться, а изменить цвет светодиодной ленты не получится. Если уж и использовать цветной декор, то только в варианте RGB-ленты, которая дает возможность изменять окраску.

Белый цвет светодиодов как вариант оформления

Белый светодиод тоже не идеален в качестве отделки. Его недостаток – в природе такого цвета не бывает. Тогда как получить белое свечение?

Получить белое свечение не так уж и сложно. Для более комфортного зрительного восприятия используется светодиод синего цвета, который излучает ультрафиолет. Его поверхность покрывается слоем люминофора. Это вещество, которое начинает светиться при воздействии ультрафиолета. Такой элемент используют в конструкции люминесцентных ламп дневного света. По сути, белый светодиод является ее мини-копией.

Главный недостаток белых светодиодов – это постепенное выгорание люминофора. Соответственно, яркость становится все меньше, а свечение приобретает синий оттенок. Поэтому, несмотря на неустанный технический прогресс, белая светодиодная лента до сих пор – одна из самых недолговечных. Уже через год функционирования яркость упадет на 20-40%.

Ни один производитель не даст гарантию на то, что свечение по истечении года будет таким же ярким. Как же поступить в таком случае?

Чтобы получить белый цвет, используют и другой способ. Один светодиод изготавливают из трех разноцветных кристаллов: красного (Red), зеленого (Green) и синего (Blue). Получается RGB-светодиод. Лента, состоящая из таких элементов, имеет в названии аббревиатуру RGB.

Особенность RGB-ленты – возможность свечения разными цветами.

Если смешать красный, зеленый и синий, то получится белый цвет. Прослужит такой светодиод гораздо дольше.

Это далеко не все преимущества RGB-ленты. Она может менять цвет на любой из тех, в которые окрашены кристаллы. В конструкции предусмотрено отдельное питание для каждого кристалла. К RGB-ленте подведены 4 провода: один общий и три отдельных на каждый кристалл. Таким образом, цветами ленты можно управлять.

Хотите обычный белый свет – включайте! Нужна экзотика, романтика или релакс? Выбирайте цвет свечения по случаю. Сделать это очень легко – нужно просто нажать на кнопку дистанционного пульта управления.

Пульт управления для RGB-ленты

Светодиодные ленты на самоклеящейся основе также отличаются количеством светодиодов, вмещенных в одном метре. Стоимость ленты прямо пропорциональна количеству светодиодов: чем их больше, тем дороже.

Примеры лент с разным количеством светодиодов.

Особенности применения разных лент

Для потолка предпочтительней использовать вариант светодиодной ленты SMD 5050, который имеет в одном метре 60 светодиодов. Естественно, лучше белого свечения или же RGB-ленту для разнообразия.

В декоре мебели и стен лучше использовать более тусклую подсветку – SMD 3028 тоже с 60 диодами на метр. Такой свет будет выполнять функцию контражура и не будет резким для глаз.

Ленты, в которых очень много светодиодов, лучше не применять для оформления интерьера. Для их работы необходимы блоки питания с большой мощностью. Солидные габариты не позволяют аккуратно спрятать блоки в специальной нише.

Как выбрать светодиодную ленту: классификация и разновидности

Оглавление:
Как выбрать светодиодную ленту: два типа светодиодов
Виды светодиодных лент: яркость свечения
Электротехнические характеристики светодиодных лент
Светодиодная лента и ее степень защиты

Сегодня уже ни у кого не возникает вопросов, зачем нужна светодиодная лента – любой человек знает, что с ее помощью с одинаковым успехом можно изготовить как декоративную подсветку в помещении, так и осветить комнату полноценно. Мало того, ее используют на улице в рекламных целях, а также внутри любых помещений и даже в технике. В общем, светильник уникальный, и с ним стоит разобраться более подробно, чем мы и займемся в этой статье вместе с сайтом stroisovety.org. Мы рассмотрим вопрос, какие бывают виды этих осветительных приборов, тем самым дав ответ на вопрос, как выбрать светодиодную ленту?

Какие бывают светодиодные ленты фото

Как выбрать светодиодную ленту: два типа светодиодов

Основным признаком, по которому можно разделить все существующие светодиодные ленты на две группы, является тип используемых для их изготовления светодиодов. Разница между ними заключается во многих вещах, но в первую очередь она отражается на возможностях ленты. Разберемся с типами светодиодов.

1. SMD светодиоды. Это одноцветные светодиоды. Лента, изготовленная на их основе, может излучать исключительно один цвет – это либо белый цвет, либо синий, либо зеленый, красный и так далее. Белый свет такие диоды могут излучать в трех разновидностях: белый теплый, просто белый и белый холодный. Все остальные цвета идут без вариаций, оттенков и тому подобного разнообразия.

   Как выбрать светодиодную ленту фото

2. RGB лента. В отличие от светодиодов SMD, этот источник света может гореть всеми цветами радуги и даже больше. Это цветная светодиодная лента. Один светодиод такой ленты представляет собой объединение трех диодов, испускающих разные цвета (красный, зеленый и синий, что отображено в названии ленты Red, Green, Blue) – все остальные цвета и оттенки достигаются путем смешивания свечения. Именно по этой причине светиться такая лента может любыми цветами. Без специального контроллера работать в полном режиме она не может – на контроллере можно задать не только цвет свечения, но и выставить различные режимы (быстрое или медленное мерцание, бегущая дорожка и т.д.).

   Цветная светодиодная лента фото

Выбирая между тем или иным типом светодиодной ленты, следует понимать разницу в их стоимости. Лента со светодиодами RGB стоит раза в три дороже, и если вам не нужно обилие цветов, то от нее лучше отказаться.

Виды светодиодных лент: яркость свечения

Это также одна из важнейших характеристик светодиодной ленты. Чем ярче светит осветительный прибор, тем качественнее он сможет освещать помещение или его участок. Зависит яркость светодиодной ленты от двух моментов.

1. Размер светодиода. Если разбирать маркировку, то этот сам размер отображен в цифрах – обычно пишут тип светодиода и рядом с ним четыре цифры размера. Например, SMD3528 – кроме этого светодиода, в лентах могут использоваться источники света с маркировкой SMD5050 и SMD5630. Первый вариант SMD3528 имеет размер 3,5 на 2,8мм и излучает световой поток в 5 люмен, второй вариант SMD5050 по размеру несколько больше (5 на 5мм) и уже излучает поток света в 15 люмен и третий вариант SMD5630 с длиной 5,6 на 3мм уже может похвастаться световым потоком силой 18 люмен. И это только один светодиод – теперь переводите все на метр, в котором обычно находится не менее 60 светодиодов и получите свечение в 18*60=1080 люмен, что превосходит энергосберегающую лампу мощностью в 20Вт, которая излучает максимум 1000 люмен. Естественно, такое яркое свечение имеет только лента со светодиодами SMD5630 – остальные ленты светят более тускло, но не намного.

   Виды светодиодных лент фото

2. Количество светодиодов на ленте. Как и упоминалось выше, стандартная светодиодная лента имеет 60 диодов в одном метре, но, кроме нее, производятся ленты и так называемого премиум класса, количество светодиодов в которых может насчитывать 120 и даже 240шт. на метр. Здесь имеется один нюанс, данное количество светодиодов только у ленты SMD3528 – для лент SMD5050 и SMD5630 присуще несколько другое количество диодов. Это 30, 60 и 120 – установить больше светодиодов не позволяет их размер.

В принципе, на яркость свечения SMD ленты оказывает влияние и тип свечения – так сказать, световая температура, которая может колебаться в пределах от 3000 до 7000К. Для теплого белого света присуща температура от 3000 до 3200К, для стандартного белого 3200-5500 и для яркого холодного света она составляет 5500-7000К. Самой яркой из всех светодиодных лент является лента, оборудованная диодами с температурой света от 5500 до 7000К, и на это стоит обратить внимание, задаваясь вопросом изучения разновидностей светодиодных лент.

Электротехнические характеристики светодиодных лент

Подходя к изучению электротехнических параметров светодиодной ленты, первое, на что нужно обратить внимание, это на два основных момента, характеризующих ленту со стороны энергопотребления. Это ее мощность и напряжение, от которого она в состоянии работать.

1. Напряжение питания ленты. Здесь все просто – все современные светодиодные ленты работают от постоянного тока с напряжением 12 или 24V. Последние встречаются реже, но все же существуют – в большинстве случае светодиодные ленты питаются от напряжения в 12V.Приобретая ленту, обращать внимание на вольтаж нужно только потому, чтобы знать, какой для нее покупать сетевой адаптер.
2. Мощность светодиодной ленты. Здесь также все достаточно просто – она измеряется в Вт/метр и от нее зависят параметры выбираемого адаптера по силе тока. В табличке ниже можно увидеть мощность наиболее распространенных вариантов светодиодных лент.

   Мощность светодиодной ленты фото

Соотнести мощность ленты с адаптером достаточно просто. От вас потребуется вычислить мощность установленной ленты (например, 4м * 4,8Вт= 19,2Вт). Берем небольшой запас, так сказать, округляем в большую сторону и получаем 20Вт – следовательно и адаптер приобретаем с мощностью не менее 20Вт.

Светодиодная лента и ее степень защиты

Наверняка вы сталкивались или, по крайней мере, слышали о таком выражении, как влагозащищенная светодиодная лента, которая имеет силиконовую оболочку. Это и есть степень защиты ленты от внешних окружающих факторов – маркируется эта степень защиты двумя буквами IP. В этом отношении все ленты можно разделить на три типа.

1. Незащищенные – они предназначены для использования исключительно в сухих помещениях.
2. Защищенные эпоксидной смолой. Защиту имеет только сама лента, но никак не светодиоды. Назначение таких источников света сводится к использованию в помещениях с повышенной влажностью. Эта лента не должна иметь плотный контакт с водой.
3. Полностью залитые в силиконовую оболочку ленты. Это защита, как говорится, по полной программе и выдерживает она воздействие любых природных агрессивных факторов – снег, дождь и песчаные бури ей не страшны. Ее смело можно использовать в уличных условиях.

   Светодиодная лента многоцветная в эпоксидной защите фото

В принципе, полностью изолированная от окружающей среды светодиодная лента очень хорошо показала себя в условиях кухни при установке под навесные шкафчики. Ни для кого не секрет, что в этих местах достаточно сильно оседает пыль и грязь, которые при наличии силиконовой защиты просто удаляются с ленты в силиконовой оболочке влажной тряпкой и даже с применением моющих средств. В силикон могут помещаться как обычные SMD ленты, так и многоцветные светодиодные ленты RGB.

Как водится, в заключение пару небольших рекомендаций по поводу вопроса, как выбрать светодиодную лент? Отличить качественное изделие от китайской дешевки можно по внешнему виду, криво впаянные светодиоды и неровно соединенные участки ленты – это явный признак некачественной продукции. И второе – это производитель, естественно, лучше отдать предпочтение известному производителю. Если Китай, то хотя бы Feron или лучше всего MAXUS – их продукция может служить долго, и гарантия на нее исчисляется пятью-семью годами.

Автор статьи Александр Куликов

Все, что вам нужно знать о светодиодных лентах

ВСЕ, ЧТО ВЫ ДОЛЖНЫ ЗНАТЬ ПЕРЕД ПОКУПКОЙ

Что такое светодиодные ленты?

Светодиодные ленты — это новые и универсальные формы освещения. Вариантов и исключений много, но в большинстве своем они имеют следующие характеристики:

• Состоят из множества отдельных светодиодных излучателей, установленных на узкой гибкой печатной плате.
• Работает от низковольтной сети постоянного тока
• Доступны в широком диапазоне фиксированных и переменных цветов и яркости.
• Поставляется в длинной катушке (обычно 16 футов / 5 метров), которую можно обрезать по длине, и включает двусторонний клей для монтажа.

Что такое светодиодная лента?

Светодиодные ленты — это новые и универсальные формы освещения. Вариантов и исключений много, но в большинстве своем они имеют следующие характеристики:

• Состоят из множества отдельных светодиодных излучателей, установленных на узкой гибкой печатной плате.
• Работает от низковольтной сети постоянного тока
• Доступны в широком диапазоне фиксированных и переменных цветов и яркости.
• Поставляется в длинной катушке (обычно 16 футов / 5 метров), которую можно обрезать по длине, и включает двусторонний клей для монтажа.

Магазин светодиодных лент →

Структура светодиодной ленты

Светодиодная лента обычно имеет ширину полдюйма (10–12 мм) и длину до 16 футов (5 метров) или более. Их можно обрезать до определенной длины, используя всего пару ножниц вдоль линий разреза, расположенных через каждые 1-2 дюйма.

Отдельные светодиоды устанавливаются вдоль полосы, как правило, с плотностью 18-36 светодиодов на фут (60-120 на метр). Цвет света и качество отдельных светодиодов определяют общий цвет света и качество светодиодной ленты.

На обратную сторону светодиодной ленты предварительно нанесен двусторонний клей. Просто снимите защитную пленку и закрепите светодиодную ленту практически на любой поверхности. Поскольку печатная плата спроектирована так, чтобы быть гибкой, светодиодные ленты можно монтировать на изогнутых и неровных поверхностях.

Определение яркости светодиодной ленты

Яркость светодиодных лент определяется с помощью показателя люмен . В отличие от ламп накаливания, разные светодиодные ленты могут иметь разный уровень эффективности, поэтому номинальная мощность не всегда имеет значение при определении фактической светоотдачи.

Яркость светодиодной ленты обычно указывается в люменах на фут (или метр). Светодиодная лента хорошего качества должна обеспечивать световой поток не менее 450 люмен на фут (1500 люмен на метр), что обеспечивает примерно такое же количество света на фут, что и традиционная люминесцентная лампа Т8. (Например, 4-футовая люминесцентная лампа T8 = 4-футовая светодиодная лента = 1800 люмен).

Яркость светодиодной ленты в первую очередь определяется тремя факторами:

• Световой поток и эффективность на светодиодный излучатель
• Количество светодиодов на фут
• Потребляемая мощность светодиодной ленты на метр

Светодиодная лента без указания яркости в люменах является тревожным сигналом. Вы также должны следить за недорогими светодиодными лентами, которые претендуют на высокую яркость, так как они могут перегрузить светодиоды до точки преждевременного выхода из строя.

Определение яркости светодиодной ленты

Яркость светодиодных лент определяется с помощью показателя люмен . В отличие от ламп накаливания, разные светодиодные ленты могут иметь разный уровень эффективности, поэтому номинальная мощность не всегда имеет значение при определении фактической светоотдачи.

Яркость светодиодной ленты обычно указывается в люменах на фут (или метр). Светодиодная лента хорошего качества должна обеспечивать световой поток не менее 450 люмен на фут (1500 люмен на метр), что обеспечивает примерно такое же количество света на фут, что и традиционная люминесцентная лампа Т8. (Например, 4-футовая люминесцентная лампа T8 = 4-футовая светодиодная лента = 1800 люмен).

Яркость светодиодной ленты в первую очередь определяется тремя факторами:

• Световой поток и эффективность на светодиодный излучатель
• Количество светодиодов на фут
• Потребляемая мощность светодиодной ленты на метр

Светодиодная лента без указания яркости в люменах является тревожным сигналом. Вы также должны следить за недорогими светодиодными лентами, которые претендуют на высокую яркость, так как они могут перегрузить светодиоды до точки преждевременного выхода из строя.

Плотность светодиодов и потребляемая мощность

Вы можете встретить различные названия светодиодных излучателей, такие как 2835, 3528, 5050 или 5730. Не беспокойтесь об этом слишком сильно, так как самое важное в светодиодной ленте — это количество светодиодов на фут. , и потребляемая мощность на фут.

Плотность светодиодов важна для определения расстояния между светодиодами (шага) и наличия видимых горячих точек и темных пятен между излучателями светодиодов. Более высокая плотность 36 светодиодов на фут (120 светодиодов на метр) обычно обеспечивает наилучший и наиболее равномерно распределенный световой эффект. Светодиодные излучатели являются наиболее дорогим компонентом производства светодиодных лент, поэтому при сравнении цен на светодиодные ленты обязательно учитывайте разницу в плотности светодиодов.

Далее рассмотрим потребляемую мощность светодиодной ленты на фут. Потребляемая мощность говорит нам о количестве энергии, которое будет потреблять система, поэтому это важно для определения ваших затрат на электроэнергию и требований к источнику питания (см. ниже). Светодиодная лента хорошего качества должна обеспечивать мощность 4 Вт на фут или более (15 Вт/метр).

Наконец, быстро проверьте, не перегружены ли отдельные светодиоды, разделив мощность на фут на плотность светодиодов на фут. Для светодиодных лент обычно хорошим признаком является то, что мощность каждого светодиода не превышает 0,2 Вт.

Узнайте больше о факторах, влияющих на срок службы светодиодных лент.

Варианты цвета светодиодной ленты: Белый

Светодиодные ленты доступны в различных оттенках белого или цвета. Как правило, белый свет является наиболее полезным и популярным вариантом для внутреннего освещения.

При описании различных оттенков и свойств белого цвета важно помнить о двух показателях: цветовая температура (CCT) и индекс цветопередачи (CRI).

Цветовая температура определяет, насколько «теплым» или «холодным» выглядит свет. Мягкое свечение традиционной лампы накаливания имеет низкую цветовую температуру (2700K), в то время как четкий, яркий белый цвет естественного дневного света имеет высокую цветовую температуру (6500K).

Цветопередача — это мера того, насколько точно цвета отображаются под источником света. Под светодиодной лентой с низким CRI цвета могут казаться искаженными, размытыми или неразличимыми. Светодиодные продукты с высоким индексом цветопередачи обеспечивают свет, который позволяет объектам выглядеть так, как они выглядят при идеальном источнике света, таком как галогенная лампа или естественный дневной свет. Также ищите источник света R9значение, которое предоставляет дополнительную информацию о том, как отображаются красные цвета.

Нужна помощь в выборе цветовой температуры? Смотрите наш учебник здесь.

Отрегулируйте ползунки ниже для визуальной демонстрации CRI и CCT в действии.

Теплее ← CCT → Охладитель

Нижний ← CRI → Высший

Варианты цвета светодиодной ленты: фиксированный и переменный цвет

Иногда вам может понадобиться резкий, насыщенный цветовой эффект. В этих ситуациях цветные светодиодные ленты могут предложить отличные акценты и театральные световые эффекты. Доступны цвета во всем видимом спектре — фиолетовый, синий, зеленый, янтарный, красный — и даже ультрафиолетовый или инфракрасный.

Существует два основных типа цветных светодиодных лент: фиксированный одноцветный и меняющий цвет. Светодиодная лента фиксированного цвета излучает только один цвет, а принцип работы такой же, как у белых светодиодных лент, которые мы обсуждали выше. Светодиодная лента с изменяющимся цветом состоит из нескольких цветовых каналов на одной светодиодной ленте. Самый простой тип будет включать красный, зеленый и синий каналы (RGB), что позволит вам динамически смешивать различные цветовые компоненты на лету для получения практически любого цвета.

Некоторые позволяют динамически управлять настройкой температуры белого цвета или даже цветовой температурой и оттенками RGB.

Здесь изображена наша фиолетовая светодиодная лента SimpleColor™ внутри алюминиевого канала.

Входное напряжение и источник питания

Большинство светодиодных лент рассчитаны на работу при напряжении 12 В или 24 В постоянного тока. При питании от стандартного сетевого источника питания (например, бытовой розетки) с напряжением 120/240 В переменного тока мощность необходимо преобразовать в соответствующий низковольтный сигнал постоянного тока. Это наиболее часто и просто достигается с помощью источника питания постоянного тока.

Убедитесь, что ваш блок питания имеет достаточную мощность для питания светодиодных лент (подробные шаги здесь). Для каждого источника питания постоянного тока указан максимальный номинальный ток (в амперах) или мощность (в ваттах). Определить общую потребляемую мощность светодиодной ленты по следующей формуле:

• Мощность = мощность светодиода (на фут) x длина светодиодной ленты (в футах)

Пример сценария подключения светодиодной ленты длиной 5 футов, где потребляемая мощность светодиодной ленты составляет 4 Вт на фут:

• Мощность = 4 Вт на фут x 5 футов = 20 Вт

Потребляемая мощность на фут (или метр) почти всегда указывается в техническом описании светодиодной ленты.

Не уверены, стоит ли выбирать между 12 В и 24 В? При прочих равных, 24 В, как правило, лучший выбор. Подробнее здесь.

Входное напряжение и источник питания

Большинство светодиодных лент рассчитаны на работу при напряжении 12 В или 24 В постоянного тока. При питании от стандартного сетевого источника питания (например, бытовой розетки) с напряжением 120/240 В переменного тока мощность необходимо преобразовать в соответствующий низковольтный сигнал постоянного тока. Это наиболее часто и просто достигается с помощью источника питания постоянного тока.

Убедитесь, что ваш блок питания имеет достаточную мощность для питания светодиодных лент (подробные шаги здесь). Для каждого источника питания постоянного тока указан максимальный номинальный ток (в амперах) или мощность (в ваттах). Определить общую потребляемую мощность светодиодной ленты по следующей формуле:

• Мощность = мощность светодиода (на фут) x длина светодиодной ленты (в футах)

Пример сценария подключения светодиодной ленты длиной 5 футов, где потребляемая мощность светодиодной ленты составляет 4 Вт на фут:

• Мощность = 4 Вт на фут x 5 футов = 20 Вт

Потребляемая мощность на фут (или метр) почти всегда указывается в техническом описании светодиодной ленты.

Не уверены, стоит ли выбирать между 12 В и 24 В? При прочих равных, 24 В, как правило, лучший выбор. Подробнее здесь.

Как подключить светодиодные ленты

Каждый сегмент светодиодной ленты должен быть подключен к источнику питания постоянного тока или другой сегмент светодиодной ленты, подключенный к источнику питания постоянного тока (последовательная цепочка). Способ подключения будет зависеть от типа проводов или вилок, поставляемых со светодиодной лентой, а также от того, есть ли вилка в блоке питания постоянного тока. Если вы знакомы и знакомы с пайкой, часто это может обеспечить наиболее экономичное и гибкое решение.

Не знаете, как или не хотите иметь дело с припоем? Вы также можете использовать аксессуары для разъемов без пайки для подключения сегментов светодиодной ленты к источникам питания и другим сегментам светодиодной ленты.

Подробнее →

Алюминиевые каналы и радиатор

Несмотря на свою универсальность и простоту использования, светодиодные ленты, тем не менее, являются компонентами печатной платы. Монтаж светодиодных лент внутри алюминиевого канала вместе с крышкой рассеивателя может значительно улучшить эстетику осветительной установки.

Алюминиевые каналы обычно представляют собой длинные куски экструдированного алюминия U- или V-образной формы. Светодиодная лента укладывается и закрепляется (с помощью двустороннего скотча) в нижней части канала. Затем длинный кусок матового поликарбонатного пластика (обычно снабженный алюминиевым каналом) защелкивается на верхней части алюминиевого канала.

Возможно, вы правильно прочитали в другом месте, что светодиоды нуждаются в эффективном управлении температурой для надежной работы. Более качественные светодиодные ленты на самом деле уступают светодиодам и рассчитаны на десятки тысяч часов работы без какого-либо теплоотвода. Во время работы светодиодная лента может нагреваться на ощупь, но повышение температуры намного ниже тепловых пределов светодиодов и компонентов печатной платы. (Наши продукты обычно демонстрируют повышение температуры на 55 F или 30 C по сравнению с температурой окружающей среды без какого-либо теплоотвода).

Алюминиевые каналы могут помочь рассеивать тепло от светодиодных лент, но по большей части они не нужны для управления температурой и в основном предназначены для монтажа и рассеивания.

Подробнее →

Затемнение и управление цветом

В отличие от светодиодных ламп, все светодиодные ленты имеют возможность диммирования при использовании соответствующего оборудования. Существует два метода затемнения светодиодных лент: традиционный настенный диммер с фазовой отсечкой или низковольтный диммер постоянного тока. Диммер с отсечкой фазы переменного тока обычно наиболее идеален для освещения жилых и коммерческих помещений, где входной сигнал диммирования поступает от традиционного диммера с настенным выключателем. Для этой установки требуется блок питания TRIAC с регулируемой яркостью.

Низковольтный диммер постоянного тока или (RGB) контроллер обычно представляет собой ручной или цифровой модуль диммера, который размещается между источником питания постоянного тока и светодиодной лентой. Этот подход лучше всего подходит для приложений с изменением цвета или менее постоянных осветительных установок.

Подробнее →

Определение качества светодиодных лент

Иногда бывает сложно отличить светодиодные ленты, предназначенные для обеспечения высокой производительности и долговечности, от тех, которые таковыми не являются. Ниже приведены некоторые подсказки, чтобы знать, где искать.

Состав и качество печатной платы  –  Для светодиодных лент большей мощности качество и технические характеристики базовой печатной платы имеют первостепенное значение. Поскольку через каждую секцию должен проходить высокий уровень электрического тока, требуется достаточное количество медного материала. Ищите светодиодные ленты с медным весом не менее 2 унций, а в идеале 4 унции, чтобы печатная плата могла выдерживать более высокую мощность – в противном случае вы можете стать жертвой падения напряжения.

Количество и качество светодиодов  – Эффективность, качество и стабильность светового потока напрямую определяются светодиодными излучателями. Ищите светодиодные ленты, которые предъявляют строгие требования к качеству и спецификациям светодиодных излучателей, и следите за светодиодными лентами, которые претендуют на высокую мощность, несмотря на малое количество светодиодов, поскольку это может указывать на перегрузку светодиодных излучателей, что приводит к преждевременному выходу из строя.

Поверхность светодиодных лент  – Высококачественные светодиодные ленты обычно имеют дополнительное покрытие белой краской, помогающее увеличить отражательную способность света и увеличить общую светоотдачу. В более дешевых светодиодных лентах этот шаг можно пропустить, сохранив медный цвет. Это может повлиять как на яркость, так и на цвет света, особенно при установке алюминиевого канала.

Определение качества светодиодной ленты

Иногда бывает сложно отличить светодиодные ленты, предназначенные для обеспечения высокой производительности и долговечности, и те, которые таковыми не являются. Ниже приведены некоторые подсказки, чтобы знать, где искать.

Состав и качество печатной платы  –  Для светодиодных лент большей мощности качество и технические характеристики базовой печатной платы имеют первостепенное значение. Поскольку через каждую секцию должен проходить высокий уровень электрического тока, требуется достаточное количество медного материала. Ищите светодиодные ленты с медным весом не менее 2 унций, а в идеале 4 унции, чтобы печатная плата могла выдерживать более высокую мощность – в противном случае вы можете стать жертвой падения напряжения.

Количество и качество светодиодов  – Эффективность, качество и стабильность светового потока напрямую определяются светодиодными излучателями. Ищите светодиодные ленты, которые предъявляют строгие требования к качеству и спецификациям светодиодных излучателей, и следите за светодиодными лентами, которые претендуют на высокую мощность, несмотря на малое количество светодиодов, поскольку это может указывать на перегрузку светодиодных излучателей, что приводит к преждевременному выходу из строя.

Поверхность светодиодных лент  – Высококачественные светодиодные ленты обычно имеют дополнительное покрытие белой краской, помогающее увеличить отражательную способность света и увеличить общую светоотдачу. В более дешевых светодиодных лентах этот шаг можно пропустить, сохранив медный цвет. Это может повлиять как на яркость, так и на цвет света, особенно при установке алюминиевого канала.

Хотите узнать больше?

Посетите наш центр поддержки продуктов, чтобы узнать больше о наших продуктах. Загрузите спецификации, отчеты об испытаниях и свяжитесь с нами по любым вопросам.

ПОДДЕРЖКА ПРОДУКТА

Полное руководство по выбору правильной адресной светодиодной ленты

Светодиодные ленты — отличный выбор, когда вам нужно решение для динамического освещения. Они бывают разных цветов, могут быть установлены практически везде и практически не требуют обслуживания. Вам было бы трудно найти другое решение для освещения, которое обеспечивает такую ​​же ценность и стиль.

Адресные светодиодные ленты , однако, поднимают планку на совершенно новый уровень. Они предлагают вам больше вариантов управления с крутыми эффектами, чтобы сделать ваше освещение еще более ослепительным. Суть в том, что вам нужно выбрать правильный тип адресной светодиодной ленты для ваших нужд.

Если вы беспокоитесь о том, как принять это решение, не волнуйтесь. Читайте дальше, чтобы узнать все, что вам нужно знать о выборе адресных светодиодных лент.

Содержание

Что такое адресные светодиодные ленты?

Источник: Pixabay

Адресные светодиодные ленты — это световые ленты с уникальными чипами, которые позволяют управлять отдельными светодиодами или их группами. Это дополнительное положение для управления определенной частью полосы является причиной того, что они называются «адресными». Он позволяет создавать разные эффекты на разных участках светодиодной ленты сразу или через определенные промежутки времени. Он идеально подходит для изображения анимации и подобных динамических дисплеев.

Как работают адресные светодиодные ленты?

Источник: images-na.ssl-images-amazon.com

Работа адресной светодиодной ленты — результат согласованных усилий различных сторон. Они включают:

• Микросхемы интегральных схем
• Светодиоды (СИД)
• Источник питания
• Контроллер

Каждый светодиод имеет специальную микросхему интегральной схемы. Это то, что позволяет вам управлять отдельными светодиодами. Контроллеры, используемые для управления ими, также уникальны; у них есть каналы данных для передачи команд, а не только соответствующие контакты RGB, как у типичных светодиодных лент RGB.

Таким образом, адресуемая светодиодная лента работает следующим образом:

• При включении источника питания к светодиодам поступает постоянный ток, заставляя их светиться с настройками по умолчанию.
• Чтобы создать эффект, вы должны ввести команду на контроллер для адресации конкретных светодиодов, которыми вы хотите управлять.
• Затем контроллер передает соответствующий сигнал на интегральные микросхемы этих светодиодов.
• Схемные микросхемы мгновенно выполняют команду или сохраняют ее для выполнения по времени, если, например, вы ввели световой эффект с временным интервалом.

Важные факторы, которые следует учитывать при выборе адресных светодиодных лент

Хотя основной принцип работы адресных светодиодных лент одинаков, некоторые конструктивные факторы влияют на их характеристики. Рекомендуется учитывать соответствующие факторы, такие как:

Напряжение

Источник: Pinterest

Адресные светодиодные ленты выпускаются с тремя вариантами напряжения; 5В, 12В или 24В. В идеале, чем выше напряжение, тем лучше. Если вам интересно, почему, ответ на ваше любопытство заключается в явлении, известном как падение напряжения.

Когда напряжение проходит через светодиодную ленту, оно сталкивается с электрическим сопротивлением в проводке. По этой причине напряжение в начале полосы не такое, как в конце полосы. Это может привести к тому, что на одних участках свет будет тусклее, чем на других. Однако, если напряжение выше даже с учетом сопротивления, его остается достаточно для питания светодиодов по мере необходимости.

Не все типы адресных светодиодов доступны для высокого напряжения. Тем не менее, это не означает, что вы не можете наслаждаться ими. Вы можете установить систему инжекции мощности, чтобы противодействовать падению напряжения. По сути, вы будете питать светодиодную ленту с обоих концов, чтобы компенсировать дефицит напряжения.

Тип светодиодного чипа

Светодиодные чипы во многом определяют качество света, излучаемого адресной светодиодной лентой. Они различаются по размеру и цветам, которые они могут производить. Некоторые распространенные типы включают в себя:

SMD 5050

Это более широкая микросхема размером примерно 5 мм на 5 мм, на которой можно разместить 3 светодиода. С другой стороны, он может производить больше цветовых вариантов и более яркий свет. Тем не менее, он выделяет большое количество тепла, которое иногда может привести к неисправности, если тепло не рассеивается должным образом.

SMD 3528

Это более узкий чип, который может быть удобен там, где нужна тонкая адресуемая светодиодная лента. Его размеры примерно 3,8 мм на 5 мм. Вам не придется беспокоиться о высокой температуре с этим светодиодным чипом, но он имеет другие ограничения. Он может вместить только 1 светодиод, поэтому его освещение не очень яркое. Кроме того, может отображаться только один цвет.

Оба варианта кажутся крайне несовместимыми друг с другом, но они упрощают ваш выбор. Если ваши потребности в освещении просты, SMD 3528 вам подойдет. Однако, для более смелых идей, склоняйтесь к адресным светодиодным лентам со светодиодными чипами SMD 5050.

Плотность светодиодов

Плотность светодиодов определяет количество светодиодов в одном метре адресуемой светодиодной ленты. Вопрос, который вам нужно задать себе, заключается в том, какой интенсивности света вы хотите. Если вам нужно интенсивное освещение, стремитесь к полосе с большим количеством светодиодов.

Характер установки

Источник: Pinterest

Наружная установка требует дополнительной защиты от погодных условий. Воздействие воды, например, — это то, что вам нужно смягчить. Таким образом, было бы идеально выбрать водонепроницаемую адресную светодиодную ленту. Для минимального воздействия воды, такого как разбрызгивание или случайная протечка, будет достаточно уровня водонепроницаемости IP65. Однако для установок, где вероятно погружение в воду, более безопасным будет рейтинг IP выше IP67.

Учитывайте также размер вашей установки. Адресные светодиодные ленты с более высоким напряжением идеально подходят для больших установок, поскольку они могут поддерживать напряжение на большом расстоянии с меньшим количеством проводов. Например, светодиодная лента на 12 В будет идеальным балансом между энергоэффективностью и уменьшенным падением напряжения.

Типы индивидуально адресуемых светодиодных лент

Источник: Pinterest

Адресные светодиодные ленты различаются по типу встроенной микросхемы (ИС), которую они содержат. Это связано с тем, что микросхемы играют решающую роль в функционировании всей полосы. При сравнении различных брендов вы можете столкнуться с такими вариантами интегральных схем, как:

• WS2811
• WS2812
• WS2813B

WS2811 против WS2812 VS 2813

ИСКЛЮЧИТЕЛЬНЫЕ ИСКЛЮЧЕНИЕ: ELEK-Junks. ключевые опции.

WS2811

Это внешний чип, который можно найти на 12 В, а иногда и на 5 В. 12 В предпочтительнее, так как вы получите более длинные полосы с меньшим падением напряжения. Он также обеспечивает отличную однородность цвета по всей полосе.

С другой стороны, большинство микроконтроллеров, используемых для управления адресными светодиодными лентами, могут обрабатывать только 5 В. В результате вам понадобится другой источник питания для вашего контроллера. Кроме того, из-за более высоких требований к напряжению адресная светодиодная лента этого типа будет потреблять более высокую мощность.

С точки зрения управления, эта интегральная микросхема позволяет управлять каналом из 3 светодиодов с помощью каждой команды. Поэтому это не идеальный выбор, если вам нужно управлять каждым светодиодом по отдельности.

WS2812B по сравнению с WS2813

Эти 2 варианта более сопоставимы на ровном основании. Они имеют схожие характеристики, хотя WS2813 является более продвинутой интегральной схемой, чем WS2812B.

WS2812B

WS2812B

WS2813

Voltage

Integration

Internal

Internal

Refresh Rate

2000Hz

Сигнал реле

Канал данных

Данные и резервные каналы

Совместимость светодиодных чипов

SMD 5050

SMD 5050

DISTAR

9002 5. 70002 .

Стиль интеграции чипа – оба этих чипа встроены.

Напряжение. Адресные светодиодные ленты с микросхемами WS2812B или WS2813 часто представляют собой модели на 5 В. Они энергоэффективны, но могут потребовать подачи напряжения, если вы надеетесь на стабильный цветной дисплей. Кроме того, вы можете заказать их по индивидуальному заказу с более высоким напряжением.

Тип контроллера – Обе ИС могут управляться с помощью одного и того же типа контроллера, поскольку их параметры напряжения одинаковы, и они реагируют на цифровые подсказки.

Цифровые сигнальные реле — каждая из этих интегральных микросхем получает команды от контроллера в цифровом виде. Затем приглашение передается на соседние микросхемы в режиме последовательной связи.

В микросхемах WS2812B это представляет большую проблему, поскольку при выходе из строя одной микросхемы цепь разрывается. Подсказки не могут передаваться на следующий чип.

Тем не менее, WS2813 имеет 2 канала для получения подсказок: ввод данных и ввод резервного копирования. Если цепь ввода данных разорвется, сигналы все еще могут передаваться через канал резервного ввода до тех пор, пока не выйдет из строя не более одного светодиодного чипа. .

Частота обновления — WS2813 имеет более высокую частоту обновления, чем WS2812B. Это будет лучшим выбором, если вам нужно плавное отображение цветов или видео.

Где купить адресные светодиодные ленты

Источник: Pixabay

Все адресные светодиодные ленты не одинаковы, каждая марка обладает уникальными свойствами. Вот почему так важно выбрать правильного производителя адресных светодиодных лент. По общему признанию, это тоже может быть непростой задачей, но вот некоторые ключевые показатели, на которые следует обратить внимание при совершении покупок:

Цена – адресные светодиодные ленты являются доступными решениями для освещения и, таким образом, нацелены на бренд, который предлагает вам соотношение цены и качества.

Качество – качество компонентов, используемых брендом, расскажет вам все, что вам нужно знать о качестве адресных светодиодных лент. Высококачественные чипы, бэкборды и силиконовая оболочка являются плюсом.

Служба поддержки клиентов — стремится к бренду, который предоставит вам всю необходимую информацию об их продуктах. Если они могут предложить вам образцы адресных светодиодных лент или гарантию, вы можете доверять этому бренду.

Услуги по индивидуальному заказу — если у вас есть особые требования к установке или адресному освещению, ваш идеальный бренд — это тот, который может принять вызов и настроить адресные светодиодные ленты в соответствии с вашими потребностями.

Заключение

Если вы считали светодиодные ленты RGBWW с дистанционным управлением вершиной инноваций в области светодиодных лент, адресные светодиодные ленты могут изменить ваше мнение. Возможности воображения, которые они предоставляют, просто непревзойденны. Теперь, когда вы понимаете все важные функции, все, что вам нужно, это правильный 9Адресная светодиодная лента 0045 производитель , чтобы воплотить в жизнь ваш проект освещения.

Читайте также:

Полное руководство по светодиодным лентам

Светодиодные ленты — это воплощение мечты домашнего мастера. Поверьте мне, я несколько раз погружался в запой, просматривая многочасовые видеоролики о светодиодных проектах.

Несмотря на то, что я нашел массу действительно хороших идей (и потратил впустую много часов), я изо всех сил пытался найти одно место, где я мог бы получить всю информацию, необходимую для создания моего собственного проекта.

Вот для чего предназначено это руководство.

Это руководство поможет вам пройти путь от новичка до готового проекта.

Я научу вас правильно выбирать и устанавливать светодиодные ленты для вашего применения. Я также научу вас, как выбрать и установить соответствующие контроллеры и блоки питания, соответствующие вашим светодиодным лентам. А попутно я отвечу на общие вопросы и поделюсь советами, которые узнал.

Наконец, в конце приведен список продуктов, рекомендованных мной для вашего проекта светодиодной ленты.

---

Содержание

1. Типы микросхем светодиодных лент
   • Что означают буквы?
   • Что означают цифры?
2. Как правильно выбрать светодиодную ленту
   • Яркость
   • Эффективность
   • Нужен ли мне свет с высоким CRI?
   • Что лучше: 12 В или 24 В?
   • Какой толщины медь?
3. Как установить светодиодные ленты
   • Как соединить светодиодные ленты
   • Как поступить с углами
   • Снятие светодиодных лент
4. Как подключить светодиодные ленты
   • Как выбрать блок питания для светодиодов
   • Установка блока питания
   • Как подключить очень длинные ленты
   • Как правильно выбрать размер провода70
   000
5. Как управлять светодиодными лентами
   • Всегда ли нужен контроллер?
   • Как регулировать яркость светодиодных лент
   • Как управлять цветом светодиодных лент
   • Беспроводные протоколы
   • Где установить контроллер
   • Как управлять цифровыми (адресабельными) светодиодными полосками
6. Рекомендуемые продукты
   • Светодиодные полоски
   • Светодиодные контроллеры
   • Power Supplies
7. Финальные мысли

[Adinserter Bloc Микросхемы для светодиодных лент

Если вы покупаете светодиодные ленты, вы, вероятно, столкнетесь со всевозможными комбинациями букв и цифр, которые должны описывать полосу, на которую вы смотрите.

Что означают буквы?

Буквы в описании относятся к выходным цветам светодиодных чипов на ленте.

Если буквы разделены знаком «+» или пробелом, это обычно означает, что это отдельные чипы. Если места нет, обычно это означает, что они все интегрированы в один чип.

Когда светодиоды находятся на отдельных чипах, меньшее количество ламп может быть упаковано в полосу той же длины.

RGB – красный, зеленый, синий

Светодиод RGB содержит три диода (LED означает светоизлучающий диод) на одном чипе: по одному для каждого цвета. Каждый цвет подключен к своему каналу. Регулируя мощность, подаваемую на каждый цвет (с помощью контроллера), можно создать любую комбинацию цветов.

W – Белый

Обычно буква «W» означает чистый белый цвет (6500K). Там нет установленного стандарта, поэтому обязательно перепроверьте.

WW – Теплый белый

Теплый белый обычно имеет температуру 2700K, похож на цвет лампы накаливания.

CW – Холодный (или холодный) белый

Холодный белый находится в диапазоне 6500K, но проверьте, чтобы быть уверенным.

CCT – цветовая корреляция по температуре

CCT обычно означает, что полоса включает два канала белого цвета. Один теплый белый, другой холодный белый. Регулируя мощность, подаваемую на каждый белый канал, полоса может излучать любой белый свет, равный или промежуточный между двумя светодиодами. Светодиоды CCT могут быть как на одном чипе, так и на отдельных чипах.

Examples of common LED chip configurations:

​​ ​​ ​​ ​​ ​​

Label	Description
RGB	A single 3 channel chip with RGB LEDs
RGBW	A single 4 channel chip with RGB and white LEDs
RGB+W	Одна 3-канальная микросхема с RGB-светодиодами и отдельная одноканальная микросхема с белым светодиодом
RGB+CCT	Одна 3-канальная микросхема со светодиодами RGB и отдельная 2-канальная микросхема с холодным белым светом и теплые белые светодиоды
RGBCCT	Одна 5-канальная микросхема со светодиодами RGB, CW и WW

---

Что означают цифры?

Описание светодиодной ленты часто включает 4-значное число, например 5050 или 2835. Число обычно описывает размер чипа.

Например, светодиодный чип 5050 имеет размеры 5,0 мм в ширину и 5,0 мм в высоту. Точно так же чип 2835 имеет размеры 2,8 мм в ширину и 3,5 мм в высоту.

Если вы смотрите на полосу с цифровой адресацией, вы, скорее всего, увидите четырехзначный номер (например, WS2812B или SK6812). Но в данном случае это не имеет никакого отношения к размеру чипа. Вместо этого номер является названием встроенного чипа контроллера светодиодов.

Source ​​ ​​ ​​ ​​ ​​ ​​ ​​ ​​

Common addressable LED controllers:

WS2811

WS2812 ECO

WS2812B

WS2813

WS2815

SK6812

SK9822

Размер имеет значение?

Хотя большинство чипов одинакового размера имеют схожие характеристики, не все производители чипов одинаковы. Поэтому нет гарантии, что чипы одного размера от разных производителей будут иметь одинаковую производительность.

Как правило, чип большего размера ярче, но не обязательно. В конечном счете, общую яркость определяют несколько факторов, включая конструкцию микросхемы, потребляемую мощность и используемые материалы.

Например, ниже представлена ​​таблица с основными характеристиками трех разных чипов производства Epistar (популярного производителя светодиодов).

​​ ​​ ​​ ​​ ​​ ​​ ​​ ​​ ​​ ​​ ​​

Светодиод	Площадь поверхности чипа	Световой поток	Потребляемая мощность
2835	9.8 mm2	22-24 lm	0.2 W
5054	27 mm2	45-55	0.5 W
5630	16.8 mm2	50-60 lm	0.5 W

Обратите внимание, что 5630 излучает больше света, чем 5054, несмотря на меньшую площадь поверхности. Кроме того, ему удается излучать больше света, используя то же количество энергии (более эффективно).

Размер делает играют роль в определении того, сколько светодиодов можно установить на ленту:

1. Узкий чип можно установить на ленту ближе друг к другу, создавая более равномерный свет.

2. На большой микросхеме потенциально можно разместить несколько диодов на одной микросхеме. Это может обеспечить лучший интервал для многоцелевых (изменяющих цвет) полосок.

Например, микросхема RGBCCT имеет всего 5 диодов на одной микросхеме. Один и тот же чип используется непрерывно по всей полосе. Каждая фишка может создавать цвета и белые.

Сравните это с полосой RGB+CCT. Используются две разные микросхемы. Один создает цвета, а другой создает белые. Они расположены поочередно.

Расстояние между каждым светодиодом одинакового цвета больше на полосе RGB+CCT по сравнению с полосой RGBCCT. На практике больший зазор может сделать свет менее однородным.

---

Как правильно выбрать светодиодную ленту

Существует, казалось бы, бесконечное количество вариантов светодиодных лент, которые продаются в широком ценовом диапазоне. В чем разница между дешевым и дорогим? И что лучше для вашего проекта?

Яркость

Яркость или светимость обычно измеряется в люменах. Что касается светодиодных лент, вас интересует вопрос, насколько яркой является моя лента на единицу длины? Таким образом, вместо общего количества люменов вам следует искать люмены на фут или люмены на метр.

Вот несколько рекомендаций по выбору уровня яркости в зависимости от ситуации.

​​ ​​ ​​ ​​ ​​ ​​ ​​

Использование	Рекомендуемый люмен/фут
Акцентное/настроенное освещение	150-350
Under cabinet lighting	175-525
Task lighting (close)	275-450
Task lighting (far)	350-700
Indirect lighting	375-575
Замена люминесцентной лампы	500-950

Источник

Рекомендуется приобрести полоски повышенной яркости для вашего применения. Затем приобретите диммер, чтобы уменьшить яркость до желаемого уровня.

Использование диммера снизит рабочую температуру светодиодов, что продлит срок их службы.

Кроме того, по мере старения светодиоды теряют часть своей яркости. Если вы с самого начала немного увеличите размер своих светодиодов, у вас будет дополнительная яркость, чтобы компенсировать разницу по мере их старения.

Эффективность

Светимость не всегда раскрывает полную картину. Вы можете получить больше яркости от любого светодиода, если пропустите через него достаточную мощность, но это не всегда хорошо.

Производитель светодиодных лент может увеличить выходной световой поток за счет увеличения мощности светодиодов. Это заставит их светить ярче, но также заставит их нагреваться и работать менее эффективно. Поскольку нагрев является основной причиной преждевременного выхода светодиода из строя, вполне вероятно, что сверхмощные светодиоды не прослужат так долго, как могли бы.

По этой причине хорошо задать вопрос, сколько света он излучает по сравнению с потребляемой мощностью? Это отношение называется светоотдачей. Он часто указан в спецификациях продуктов. Если нет, вы можете рассчитать эффективность, разделив количество люменов на потребляемую мощность.

Нужен ли мне

свет с высоким индексом цветопередачи?

Индекс цветопередачи (CRI) — это показатель того, насколько точно искусственный источник света воспроизводит естественный свет. Сообщается как число от 0 до 100.

CRI выше 80 является приемлемым для большинства приложений.

CRI выше 90 считается высоким CRI и в основном используется в розничной торговле, искусстве, кино или фотографии. Некоторые из светодиодных лент самого высокого качества имеют индекс цветопередачи 97-99.

Почему CRI важен?

Объекты при низком освещении CRI могут казаться тусклыми или резкими в зависимости от освещения и цвета. Цвета будут менее яркими, а общий световой эффект будет казаться менее ярким.

Но почему?

ПРИМЕЧАНИЕ. Далее следует техническое объяснение того, что делает свет с высоким индексом цветопередачи. Вы можете пропустить это, если занудные вещи заставляют ваши глаза стекленеть.

Свет, который мы можем видеть, обычно не состоит из одной длины волны. Скорее, это набор волн, охватывающих видимый спектр. Цвет, которым кажется свет, является средним значением включенных волн.

Спектр видимого света Источник

Как показано на изображении выше, разные длины волн соответствуют тому, что мы видим как разные цвета. Цвет объекта будет определяться длинами волн света, который он отражает.

Например, если солнце светит на объект, и мы видим красный цвет, это означает, что объект поглотил все длины волн света, кроме света в красном диапазоне длин волн. Этот свет отражается в наших глазах, заставляя нас видеть красный объект.

Что произойдет, если вместо солнечного света мы посветим на яблоко светодиодом?

Что ж, если это стандартный недорогой светодиод, результатом, скорее всего, будет тусклое, оранжевое и в целом непривлекательное яблоко.

Почему?

Солнечный свет в полдень имеет коррелированную цветовую температуру (CCT) 5500-6000K. Вы можете подумать, что для того, чтобы воспроизвести дневной свет, вам просто нужно купить светодиод с такой же CCT. Но это сложнее.

Любой видимый свет можно разложить на части, измерив мощность волн в заданном диапазоне длин волн. Это часто отображается в виде графика с использованием графика спектрального распределения мощности. Ниже приведен график спектрального распределения мощности дневного света.

Источник

Типичный светодиод имеет график спектрального распределения мощности, который выглядит примерно так, как показано на рисунке слева. Обратите внимание, что вокруг голубых и красных областей имеются значительные дефекты. Это приведет к тому, что объекты, включающие эти цвета, будут выглядеть «не так», если смотреть на них при таком освещении.

Светодиод с высоким индексом цветопередачи имеет более равномерное спектральное распределение мощности, как на изображении справа. Этот конкретный сделан YUJILEDS.

Типичный светодиод LEDHigh CRI

Ниже показан тот же YUJILED в сравнении с дневным светом (белая пунктирная линия).

Можно изготовить светодиодный светильник с цветовой температурой 6000K (соответствует дневному свету). Но если спектральное распределение мощности не совсем соответствует естественному свету, объекты всегда будут выглядеть «не так», если смотреть на них под светом.

Что лучше: 12 В или 24 В? Светодиодные ленты

чаще всего доступны на 5 В, 12 В или 24 В.

Для аналоговых полос большинство людей выберут либо 12 В, либо 24 В. Как правило, 12 В идеально подходит для небольших установок, но для больших установок лучше использовать 24 В.

Для проектов с цифровыми полосами иногда удобно использовать полосы 5 В. Большинство цифровых контроллеров работают от 5 В, что позволяет контроллеру и полосам работать от одного источника питания. Кроме того, на лентах 5 В каждый отдельный светодиод может управляться независимо.

Более высокое напряжение означает более длительную работу

Лента с более высоким напряжением, как правило, может работать дольше, не страдая от падения напряжения.

Что такое падение напряжения?

Падение напряжения приводит к тому, что светодиодные ленты теряют свою яркость по мере увеличения длины ленты. Светодиоды в начале полосы (ближайшие к источнику питания) будут светиться ярко. Принимая во внимание, что светодиоды в конце полосы будут иметь затемненный вид.

Пример падения напряжения

Выше приведен отличный пример последствий падения напряжения.

Пару лет назад я установил непрямое освещение в своей гостиной. Я использовал 12-вольтовые ленты и сделал петлю по периметру комнаты, подключив три 5-метровые ленты встык к одному источнику питания.

Яркий свет слева — это начало полос. Огни путешествуют по комнате и заканчиваются прямо рядом с началом. Огни с правой стороны страдают от падения напряжения и гораздо менее яркие.

Почему это происходит?

Провод любой длины имеет определенное электрическое сопротивление. Чем длиннее провод, тем больше сопротивление. Электрическое сопротивление вызывает падение напряжения, а падение напряжения заставляет ваши светодиоды тускнеть.

Следовательно, светодиоды в конце полосы всегда будут получать меньшее напряжение, чем светодиоды в начале. Если вы сделаете полосу достаточно длинной, падение напряжения станет достаточно значительным, чтобы вызвать видимую разницу в яркости.

Как более высокое напряжение снижает последствия падения напряжения?

Во-первых, вы должны иметь общее представление о том, как соединены все компоненты светодиодной ленты.

Большинство отдельных светодиодных чипов работают от источника питания постоянного тока 3 В независимо от того, установлены ли они на ленте 12 В или 24 В. Фактически, тот же светодиодный чип, который работает на 12-вольтовой ленте, можно установить и на 24-вольтовой ленте. Разница в том, как спроектирована полосовая схема.

Светодиодные чипы соединены последовательно в группы. Каждая группа содержит несколько светодиодных чипов и резистор. Общее падение напряжения на группе должно быть равно общему напряжению полосы (см. диаграммы ниже).

Затем каждую из групп соединяют параллельно и располагают по длине полосы.

На данный момент обратите внимание (на диаграммах выше), что размер группы на полосе 24 В составляет 7 светодиодов по сравнению с только 3 светодиодами для 12 В. Ниже я объясню, почему это важно.

Каждый провод имеет определенное сопротивление электричеству, проходящему через него. Чем длиннее становится провод, тем больше становится сопротивление (и падение напряжения). В конце концов он становится достаточно большим, чтобы повлиять на яркость светодиода. Ниже приведен пример того, как это может произойти на полосе 12 В.

Обратите внимание на приведенную выше диаграмму, что напряжение на светодиодах упало с 3,0 В до 2,75 В.

Когда мы переключаемся на 24 В, происходят две вещи, которые уменьшают падение напряжения.

1. Когда напряжение удваивается (от 12 В до 24 В), ток уменьшается вдвое (закон Ома). Это приводит к тому, что падение напряжения на длинном проводе также уменьшается вдвое. Таким образом, вместо падения 1 В оно становится падением 0,5 В.
2. Эффект падения 0,5 В распределяется между 8 оставшимися компонентами схемы (по сравнению с 4 на 12 В).

Обратите внимание, что напряжение на светодиодах упало только до 2,9375 В по сравнению с 2,75 В для 12-вольтовой ленты.

Если у вас есть приложение, которое требует длинных полос, возможно, вам лучше использовать полосы на 24 В. Но даже у полосок на 24 В есть предел. Возможно, вам придется использовать другие методы (см. раздел о питании ниже), чтобы предотвратить выцветание светодиодов в конце.

Более низкое напряжение имеет более тесные линии среза

Как я только что упомянул, светодиодные ленты соединяются группами светодиодов. Размер группы зависит от напряжения полосы. Лента 5 В будет иметь только один светодиод на группу, полоса 12 В имеет 3, а полоса 24 В имеет 7.

Линии разреза расположены между группами. Следовательно, чем меньше каждая группа светодиодов, тем ближе друг к другу могут быть линии разреза.

Например, см. схемы 12-вольтовых и 24-вольтовых полос ниже.

Если в вашей установке много углов с короткими длинами между ними, хорошим выбором может быть полоса с более низким напряжением и более близкими линиями разреза. Это может помочь свести к минимуму «мертвые» зоны в углах.

Более высокое напряжение может быть более эффективным

Каждый раз, когда на резистор подается напряжение, это означает, что энергия преобразуется в тепло, а не в свет. Следовательно, резисторы на приведенных выше схемах необходимы, но они также являются источником напрасной траты энергии.

Сколько тратится впустую?

Расчет довольно прост. Все, что нам нужно сделать, это разделить величину напряжения на резисторе на общее напряжение:

7 2 В

Общее напряжение полосы	Напряжение на резисторе	% Мощность, «затрачиваемая» на резисторы
5 В
40 %
12 В	3 В	25 %
24 В	3 В	12,5%

Легко заметить, что полосы с более высоким напряжением страдают от меньшего расхода энергии. Светодиоды потребляют такое небольшое количество энергии, что это не так много для небольших установок. Но для целой комнаты или коммерческих установок разница в энергопотреблении может стать значительной.

---

Какой толщины медь?

Гибкая лента, на которой установлены светодиоды, на самом деле представляет собой печатную плату. Внутри полосы находится слой меди, который обеспечивает электрическую схему и большую часть отвода тепла.

По этим причинам толщина медного слоя имеет значение.

Более толстый слой меди обеспечивает более легкое протекание электричества (меньшее электрическое сопротивление). Это создаст меньшее падение напряжения и позволит работать дольше.

Он также быстрее рассеивает тепло. Светодиоды будут оставаться холоднее, что в конечном итоге поможет максимально увеличить срок их службы.

Количество меди в светодиодной ленте обычно измеряется в унциях на квадратный фут. Типичные значения для светодиодной ленты составляют 1–4 унции. Более высокая мощность требует больше меди.

К сожалению, очень немногие продавцы указывают это на странице информации о продукте. Если вы планируете небольшой проект с несколькими полосками по выгодной цене, я бы не стал слишком беспокоиться об этом.

Однако, если вы планируете большой проект с использованием высококачественных полос, стоит связаться с производителем, если он не указан на странице спецификаций.

---

Как установить светодиодные ленты

Наилучший способ установки светодиодных лент, который я нашел, — это алюминиевый канал.

Каналы доступны как угловые, так и плоские, а также с крышкой рассеивателя или прозрачной крышкой. Они бывают разной ширины, поэтому убедитесь, что канал подходит к полосе.

Мягкие алюминиевые каналы можно резать ножовкой или электрической торцовочной пилой. Если вы используете торцовочную пилу, вам следует использовать полотно с твердосплавным наконечником и большим количеством зубьев.

После обрезки по длине канал можно прочно закрепить с помощью винтов.

Преимущества установки светодиодных лент внутри канала:

1. Обеспечивает однородную поверхность для клейкой ленты, образуя надежное и долговечное соединение.
2. Алюминий действует как радиатор и помогает рассеивать тепло, продлевая срок службы светодиодов.
3. Пластиковая крышка рассеивает свет. Это сделает свет от светодиодов более равномерным.
4. Чехол также поможет защитить полоску от пыли и повреждений.
5. Если светодиодные ленты находятся на видном месте, четкие линии каналов помогают придать установке более изысканный вид.

Несмотря на все большие преимущества канала, есть установки, где дополнительные затраты на каналы просто не стоят того.

Самая большая проблема, с которой вы столкнетесь при установке без канала, — это то, что клей полоски не держится. Обычно он прилипает изначально. Но иногда через неделю или месяц клей выходит из строя.

Чтобы убедиться, что клей не расползается, я рекомендую использовать каплю горячего клея через каждые пару футов.

Как соединить светодиодные ленты

Пайка обычно является наиболее надежным методом соединения двух светодиодных лент. Но это также отнимает много времени, требует специального оборудования и требует определенных навыков.

Зажимы быстрее и не требуют навыков. По этой причине я рекомендую использовать зажимы, если у вас будет легкий доступ к полосам (в большинстве установок).

Однако соединения, сделанные зажимами, не так надежны, как пайка. Они уязвимы для коррозии и движения.

Поэтому я рекомендую использовать припой, если полоски могут подвергаться:

1. Погодным условиям – любая установка на открытом воздухе или нагрев и охлаждение, которые могут вызвать конденсацию
2. Движение – любые гибкие каналы или места, которые могут испытывать вибрацию
3. Очень постоянная – залит эпоксидной смолой или другим подобным

Как обращаться с углами

Задача с углами состоит в том, чтобы эффективно повернуть угол, не оставляя «светового зазора» и не тратя слишком много времени на резку и соединение.

Плавный изгиб

Лучший способ, который я нашел для большинства своих инсталляций, — просто создать плавный изгиб вокруг угла.

Для этого метода вам не нужно резать полосу или иметь какое-либо специальное соединительное оборудование. Вы можете делать изгибы, даже если полосовые компоненты приземляются прямо на угол.

Источник

Направьте полосу вокруг угла и дайте ей принять собственную форму. В результате получится небольшая петля в углу.

Одна из проблем этого метода заключается в том, что со временем клей в углу может отслоиться. Чтобы этого не произошло, нанесите немного горячего клея на каждую сторону угла.

Если вы устанавливаете планки внутри канала, изогнутая часть может не поместиться внутри. Это особенно актуально для стрипов с плотно упакованными компонентами. В этом случае я рекомендую отрезать полосу и использовать вместо нее угловые соединители.

Угловой соединитель

Вы также можете разрезать полосы по углам и соединить их с помощью соединителей. Однако светодиодные ленты необходимо разрезать по линиям разреза. Поэтому, если зазор между линиями разреза большой, у вас может получиться небольшой зазор без света в углу.

Это тот случай, когда установка планок в канале с диффузором будет полезна. Без диффузора у вас, скорее всего, будет тусклое или темное пятно.

Вы можете купить жесткие пластиковые угловые разъемы под углом 90 градусов, но я рекомендую тип с проводами. Гибкие провода можно отрегулировать под любым углом.

Источник

Метод складывания

Вы можете попробовать сложить полоски, но я не рекомендую. Печатные платы на большинстве светодиодных лент достаточно гибкие. Убедитесь, что ваш изгиб не будет оказывать нагрузки на участки с какими-либо компонентами. Одноцветные полоски низкой плотности лучше всего подходят для складывания, потому что для сгибания доступно больше «чистой» области.

Сначала согните полосу под прямым углом в направлении, противоположном повороту.

Затем сделайте второй изгиб, загнув согнутый конец на себя.

Снятие светодиодных лент

Если светодиодная лента надежно приклеена к поверхности, снять ее, не повредив, может показаться почти невозможным.

Не тяните за полоску и не надейтесь на лучшее. Вы рискуете порвать ленту или повредить отдельные соединения светодиодов.

Вместо этого используйте нить.

Нет, это не мулине! Зубная нить.

Отрежьте кусок нити и проденьте его под край. Затем провяжите его вперед и назад по всей длине полосы.

---

Как питать светодиодные ленты

Светодиодные чипы питаются от постоянного тока. Поэтому нельзя включать светодиодную ленту напрямую в розетку (переменного тока). Вместо этого вам нужен источник питания для преобразования мощности переменного тока от стены в мощность постоянного тока, которую может использовать светодиод.

Как выбрать источник питания для светодиодов

Эта область часто упускается из виду, особенно среди любителей. Если вы собираетесь потратить деньги, вы, вероятно, захотите потратить их на суперяркие высококачественные светодиоды. Поэтому возникает соблазн сэкономить на блоке питания. Но первоначальная трата денег на хороший блок питания часто со временем окупается.

Сколько энергии вам нужно?

Во-первых, вам нужно знать, сколько энергии будут потреблять ваши стрипы, чтобы вы могли выбрать блок питания подходящего размера.

Каждый поставщик должен указывать потребляемую мощность своих светодиодных лент. Она может быть указана как потребляемая мощность отдельного светодиодного чипа или как мощность на длину полосы. В любом случае, просто умножьте мощность на единицу длины на общую длину полосы, которую вы планируете использовать. Этого количества точно будет достаточно. Однако в некоторых случаях это может быть слишком много из-за того, как контроллеры управляют вашими светодиодами (этот пост объясняет больше).

Не волнуйтесь, совершенно точное число получать не обязательно. Близко достаточно.

После того, как вы получили оценку энергопотребления вашей полосы, хорошим эмпирическим правилом является добавление еще 20% (мощность полосы / 0,8). Затем выберите источник питания, который может обеспечить больше или равно этому количеству.

Дополнительная емкость поможет обеспечить длительный срок службы блока питания. Как и в случае со светодиодами, частой причиной отказа источника питания является нагрев. А работа блока питания на полную мощность приведет к его нагреву.

Напряжение источника питания должно соответствовать напряжению светодиодов

Напряжение источника питания должно быть того же напряжения, что и на светодиодной ленте.

Например, если вы попытаетесь использовать источник питания 24 В на полосе 12 В, светодиоды будут светить очень ярко (с перегрузкой) в течение короткого периода времени. Вскоре они перегреются и сгорят.

И наоборот, если вы попытаетесь использовать источник питания 12 В на полосе 24 В, маломощные светодиоды вообще не загорятся.

Водонепроницаемый или нет?

Корпус источника питания обычно оценивается по системе IP-класса. Первая цифра в рейтинге IP — это защита от продаваемых предметов (например, пальцев, грязи, пыли). Второе число — защита от жидкости (например, капание, разбрызгивание, погружение).

Гидроизоляция

Если вам нужен водонепроницаемый блок питания, я рекомендую убедиться, что вы получили IP67 или IP68. Ожидается, что они будут полностью погружными.

Вы также можете найти блоки питания со степенью защиты IP65, которые продаются как водонепроницаемые. Они защищены от водяных брызг (например, сильный ливень, форсунка из шланга), но не от погружения в воду.

Разница в цене между IP65 и IP67-68 обычно невелика, поэтому дополнительная защита того стоит.

Защита от пыли

Даже если вас не беспокоит вода, вам может понадобиться герметичный блок питания для защиты от пыли.

Любой блок питания со степенью защиты IP, начинающейся с «IP6», защищен от пыли.

Если блоки питания находятся на открытом воздухе, на внутренних компонентах может скапливаться пыль. Это способствует накоплению избыточного тепла, что может сократить срок службы блока питания.

Эффективность источника питания

Эффективность вашего источника питания может существенно повлиять на общее энергопотребление. Типичный КПД блоков питания составляет от 70% до 90%.

Например:

Если у меня есть светодиодная лента мощностью 100 Вт, блок питания с эффективностью 70% будет потреблять 100 Вт/0,70 = 143 Вт электроэнергии.

В то время как блок питания с КПД 90% будет потреблять только 100 Вт/0,90 = 111 Вт.

По большей части, если вы хотите повысить эффективность своего источника питания, вам придется заплатить за это. Имеет ли смысл платить за большую эффективность, как правило, зависит от размера вашего проекта.

Установка блока питания

Если вы планируете просто подключить питание светодиода к существующей розетке, вам не нужно беспокоиться о нарушении строительных норм и правил. Пока вы не подключаетесь к сетевому напряжению и не прокладываете провода внутри стен, вы в безопасности.

Однако, если вы делаете большую установку, вы, вероятно, не хотите, чтобы повсюду болтались провода. В этом случае для чистой установки обычно требуется несколько блоков питания драйверов светодиодов и прокладка проводов через стены.

Если вы хотите иметь красивый, чистый вид, подумайте о том, чтобы поместить все блоки питания в корпус. Подведите сетевое напряжение к корпусу и подключите розетку внутри корпуса. Затем установите блоки питания и включите их в розетку.

DO купите блок питания класса 2. Если вы прокладываете провода внутри стен, это гарантирует, что вы не превысите требования к мощности. Блок питания класса 2 ограничен 60 Вт для 12 В и 96 Вт для 24 В.

Один источник питания может превысить лимит мощности, если он разделяет питание на несколько выходов, если каждый выход находится в пределах лимита мощности.

DO используйте проводку, соответствующую классу 2 (CL2), если вы будете прокладывать какие-либо провода внутри готовых стен.

НЕ ЗАПРЕЩАЕТСЯ подключать блок питания напрямую к сети. Вместо этого подключите 3-контактную вилку к входу (120 В) и вставьте ее в розетку.

НЕ устанавливайте блок питания внутри стены без панели доступа. Это само собой разумеется, но всегда есть , этот парень . Блоки питания выходят из строя, и если они застряли в стене, это становится головной болью при обслуживании.

Как запитать очень длинные ленты

Если у вас достаточно длинные светодиодные ленты, вы испытаете падение напряжения. Вы можете уменьшить эту проблему, используя полоски с более высоким напряжением (как описано выше), но это не решит проблему полностью. В конце концов, если пробег достаточно длинный, даже полоса 24 В пострадает от падения напряжения.

К счастью, есть способы увеличить радиус действия ваших полосок без особых проблем.

Установите блок питания посередине

Самый простой способ удвоить эффективную длину ваших полос – это разместить источник питания посередине двух полос. Точно так же, если полоска образует петлю, вы можете подключить оба конца к источнику питания.

Используйте подачу питания

Конечно, иногда вы будете ограничены тем, где вы можете установить блок питания. В других случаях у вас будет такая длинная полоса света, что даже размещения мощности в центре будет недостаточно, чтобы избежать падения напряжения.

В таких случаях вам придется проложить дополнительные провода в места, где это необходимо. Это называется инъекцией мощности.

Подача питания может осуществляться с помощью одного источника питания или нескольких источников питания. Это делается по-разному для аналоговых и цифровых полос.

Подача питания для аналоговых светодиодных лент

Аналоговые ленты не имеют встроенных микроконтроллеров, как цифровые ленты. Это означает, что необходимо установить какой-то регулятор напряжения между источником питания и полосой на всех соединениях .

Один из вариантов – купить второй контроллер. По сути, это создаст вторую светодиодную ленту с отдельным питанием и отдельным управлением. Затем, если вы хотите, вы можете использовать программное обеспечение для автоматизации, чтобы убедиться, что два контроллера остаются синхронизированными.

Однако есть более простое (и более дешевое) решение.

Повторители сигнала

Повторитель сигнала можно подключить в любом месте, где требуется подача питания. Повторитель будет передавать сигнал так, чтобы все светодиоды синхронизировались одним контроллером.

Этот способ проще для домашней автоматизации, так как в сеть умного дома добавляется только один контроллер.

Это также упрощает проводку для подачи питания. Все, что вам нужно сделать, это подключить питание к повторителю и подключить две полосы к повторителю.

Повторитель может питаться от того же источника питания, что и контроллер (выше). Либо он может питаться от отдельного блока питания (ниже).

При необходимости можно использовать несколько повторителей. Повторители потребляют собственную мощность, что позволяет использовать один контроллер для полос любой длины.

Подача питания для цифровых светодиодных лент

Для цифровых лент напряжение для каждого светодиода контролируется микроконтроллерами, установленными на ленте. Микроконтроллерам требуется полное напряжение от источника питания, поэтому подача питания осуществляется путем подключения источника питания непосредственно к полосе.

При использовании одиночного источника питания питание можно подавать, просто подключив провода питания к проводам V+ и V- везде, где требуется дополнительное питание.

ПРИМЕЧАНИЕ : Не для всех адресных планок требуется провод «Clock», как показано на схемах. Требуется ли это, зависит от типа микроконтроллера, который использует полоса.

С несколькими источниками питания метод такой же, за исключением того, что V+ не подключается между источниками питания.

ПРЕДУПРЕЖДЕНИЕ : Никогда не подключайте положительные провода между источниками питания. Это может вывести из строя источники питания и привести к возгоранию.

Как выбрать правильный размер провода

Толстый провод будет иметь меньшее падение напряжения, чем тонкий провод. Поэтому, если вам нужно проложить провода на большие расстояния, чем толще, тем лучше.

Однако толстая проволока дороже. Его сложнее скрыть. И, если вы пытаетесь провести провода сквозь стены, толстые и жесткие провода могут сильно затруднить вашу работу.

Чтобы выбрать провод нужного сечения, вам необходимо знать:

1. Напряжение зачистки
2. Ток – Чтобы рассчитать требуемый ток, разделите общую требуемую мощность на напряжение. Например, для полосы 100 Вт 12 В требуется 100 Вт / 12 В = 8,3 А.
3. Длина провода
4. Допустимое падение напряжения

Затем введите значения в этот калькулятор. Отрегулируйте размер провода и пересчитайте, пока не получите приемлемое падение напряжения.

Если вы будете прокладывать провода внутри готовых стен, проводка должна быть помечена как соответствующая классу 2.

---

Как управлять светодиодными лентами

В этом разделе объясняется, как автоматизировать или беспроводное управление светодиодными лентами с помощью продуктов для умного дома.

Всегда ли мне нужен контроллер?

Если у вас есть одноцветная светодиодная лента, вам не обязательно нужен контроллер. Вы можете просто подключить его напрямую к источнику питания.

Затем, если вы хотите превратить его в умный свет, вы можете подключить блок питания к умной розетке. Это работает, но это очень просто.

Однако, даже если вас не волнует изменение цвета, большинству людей, по крайней мере, нужна возможность затемнения. А для этого вам понадобится контроллер.

Как затемнить светодиодные ленты

Существует два распространенных способа затемнения светодиодных лент с помощью интеллектуального управления.

Первый способ — использовать интеллектуальный диммер переменного тока, встроенный в стену. Для этого проводка идет от выключателя диммера к источнику питания к фарам.

Плюсы/минусы этого метода:
Con — для этого у вас должен быть блок питания с регулируемой яркостью. Они, как правило, дороже, чем обычные блоки питания.
Pro — можно использовать любой стандартный диммер, включая интеллектуальные диммеры, такие как диммеры Lutron Caseta.
Pro — При выключении света питание отключается. Это устраняет источник «вампирской» силы.
Con – Работает только с одноцветными светодиодными лентами.

Второй способ — использовать интеллектуальный контроллер. Здесь проводка идет от блока питания к контроллеру к фарам.

Плюсы/минусы этого метода:

Pro — Смарт-контроллеры могут управлять полосками разных цветов.
Pro — не требует источника питания с регулируемой яркостью.
Con — Свет не подключен напрямую к настенному блоку управления. Чтобы иметь контроль на стене, потребуется установить один из этих дополнительных интеллектуальных переключателей в нужном месте для связи с контроллером светодиодов.
Con — Источник питания всегда включен, что приводит к источнику силы вампира.

Я предпочитаю второй способ. Я большой поклонник меняющих цвет огней. Даже если это область, где мне не нужен полноцветный режим, мне все равно нужна возможность смещения белого цвета. Я большой сторонник использования циркадного освещения, когда это возможно.

Как управлять цветом светодиодной ленты

Если ваши светодиодные ленты являются лентами, меняющими цвет, вам понадобится интеллектуальный контроллер.

Убедитесь, что на вашем контроллере достаточно каналов. Если у вас полоса RGBW, вам нужен контроллер с 5 выходными клеммами. Одна клемма – это напряжение питания (V+). Остальные четыре клеммы предназначены для каждого из светодиодов R, G, B и W.

Можно использовать контроллер со слишком большим количеством каналов. Однако имейте в виду, что существует ограничение на то, какой ток может протекать по каждому каналу.

Контроллер имеет ограничение на то, какой ток может быть пропущен через него. Например, этот контроллер RGBGenie может обрабатывать до x ампер.

В большинстве случаев падение напряжения вызывает проблемы задолго до того, как ваш контроллер разрядится.

Беспроводные протоколы

Интеллектуальный светодиодный контроллер связывается с вашим умным домом, используя какой-то беспроводной «язык» (протокол). У вас есть в основном три протокола на выбор: WiFi, Zigbee или Z-Wave.

Если у вас нет других устройств для умного дома, я рекомендую использовать контроллер WiFi. Он не требует дополнительного концентратора (использует ваш WiFi-маршрутизатор) и, как правило, дешевле, чем два других варианта.

Zigbee и Z-Wave — это беспроводные протоколы, разработанные специально для домашней автоматизации. С одним из этих контроллеров вы можете подключить свой контроллер к интеллектуальному концентратору, такому как Samsung SmartThings, и ваши возможности автоматизации будут безграничны.

Я предпочитаю протокол Zigbee для своих источников света, потому что он работает с концентратором Philips Hue. Концентратор Hue очень надежен и имеет очень быстрое время реакции. Кроме того, у меня уже есть несколько источников света Philips Hue, поэтому моя сетчатая сеть Hue надежна.

ПРИМЕЧАНИЕ. Если вы хотите, чтобы ваш контроллер был совместим с Hue, вы должны убедиться, что он сертифицирован Zigbee 3.0.

Место установки контроллера

Контроллеры обычно намного меньше блоков питания, поэтому их легче спрятать.

В большинстве случаев имеет смысл установить контроллер как можно ближе к полосам.

При необходимости протяните провод большого сечения от источника питания к контроллеру, чтобы свести к минимуму падение напряжения. Затем переключитесь на более тонкий провод от контроллера к полоскам.

Как управлять цифровыми (адресными) светодиодными лентами

Для аналоговых лент все светодиоды одного цвета подключены к одному каналу. Один контроллер может регулировать мощность для каждого канала независимо, но не может регулировать светодиоды по отдельности.

Цифровое управление полосой сильно отличается от аналогового. Я далек от эксперта в настройке адресных элементов управления светодиодными лентами. Тем не менее, основные требования таковы:

Чтобы использовать цифровое управление, вы должны сначала иметь цифровую светодиодную ленту (очевидно).

Кроме того, вам понадобится компьютер (многие используют Arduino или Raspberry-Pi) для обработки кода и отправки сигнала на микроконтроллеры светодиодов, установленные на полосе.

Наконец, вам также потребуется поставить на компьютер программу, которая сообщает микроконтроллерам, как управлять освещением.

---

Выполните поиск в Google для светодиодных лент, и вы получите страницы результатов с бесчисленными продавцами, продающими свои ленты и аксессуары.

Их так много, что я не могу сказать, какие из них лучше. Но я могу сказать вам, какие из них я использовал и работали ли они на меня.

Поскольку я продолжаю покупать и тестировать предметы, я буду обновлять этот список.

Светодиодные ленты

High CRI (Daylight White) — Светодиодная лента MARSWALL CRI 97+

RGBW — BTF-LIGHTING 16,4 фута RGBW Светодиодная лента 4 в 1

Светодиодные контроллеры

WiFi

Z00003

Hue – Контроллер светодиодной ленты GIDERWEL Zigbee RGBW

Блоки питания

Класс 2 (CL2) – Блок питания 12 В 60 Вт

Диммируемый – HitLights 12 В 60 Вт драйвер светодиодов с регулируемой яркостью

---

Заключительные мысли

Когда я назвал это «Полное руководство по светодиодным лентам», я имел в виду именно это. Я хочу, чтобы это было самое большое и самое крутое руководство, которое проведет вас от нулевых знаний до готового проекта.

Но, признаюсь, я не знаю всего, что нужно знать о светодиодных лентах, и это руководство не идеально. Итак, если у вас есть какие-либо советы или вещи, которые я пропустил, сообщите мне об этом в комментариях ниже, и я добавлю их в руководство.

Спасибо за внимание!

Какие существуют типы светодиодных лент?

Светодиодная лента — это первоначальный и многогранный вид освещения, который стал предпочтительным выбором для домашнего освещения или коммерческого применения. Выбор светодиодного светильника является разумным выбором, поскольку он обеспечивает большую яркость, не выделяя больше тепла, эффективен и долговечен. Существуют различные типы светодиодных лент, как для офиса, так и для украшения дома. Теперь есть даже светодиодный неоновый свет, который отличается от обычного неонового света.

Выбор правильного варианта может оказаться сложным, поскольку каждый тип имеет свои особенности и функции. Давайте обсудим типы, которые помогут вам выбрать правильный.

Гибкие светодиодные ленты переменного тока

Гибкие светодиодные ленты переменного тока шире, чем светодиодные гибкие ленты постоянного тока, их ширина составляет 0,5 дюйма, а длина — 0,25 дюйма. Его размер будет увеличиваться, так как блок света содержит 20 светодиодов на фут, что обеспечивает 180 люмен.

Знаете ли вы, что лучше всего подходит для светодиодных лент переменного тока Flex? Они подключи и играй! Вам нужно только подключить его, и вы можете сразу же использовать их.

Еще одним преимуществом гибких светодиодных лент переменного тока является то, что они могут непрерывно растягиваться до 150 футов, вы также можете разрезать их на каждые 18 дюймов. Однако, если есть необходимость отрезать светодиодную ленту определенной длины, у вас может быть перемычка между полосами, чтобы иметь длину полосы, которая может легко соответствовать зазору.

Гибкие светодиодные ленты переменного тока лучше подходят для приложений, которые находятся на расстоянии. Нет необходимости в нескольких источниках питания или диммерах, так как вы можете безопасно и напрямую подключить их к сети переменного тока 110–120 В. Таким образом, лучше всего рассмотреть гибкую светодиодную ленту переменного тока, если вам нужны более длинные светодиодные ленты для применения в удаленных приложениях.

Гибкие светодиодные ленты постоянного тока

Это может быть незнакомо, но светодиодные гибкие светодиодные ленты постоянного тока широко используются в проектах освещения своими руками. Ленты DC LED Flex снабжены 12-вольтовым гибким светодиодом, который обеспечивает акцентированное освещение по всему помещению, выполняя как свои рабочие, так и эстетические функции.

Светодиодные ленты DC Flex легко устанавливаются, так как их задняя часть имеет двусторонний клей 3M. Кроме того, он имеет небольшой профиль шириной всего 10 миллиметров и длиной 3 миллиметра. Этот тип полосы предлагается до 16,4 футов с линиями разреза, чтобы обеспечить более точное измерение обрезки.

Светодиодные ленты постоянного тока Flex выделяют минимальное количество тепла, что делает их идеальным выбором для приложений, которые находятся в ограниченном пространстве. Для этого требуется входное напряжение 12 В постоянного тока, что делает установку световых полос безопасной для новичков. Для световых полос потребуется источник питания, батарея или трансформатор, обеспечивающий 12 В постоянного тока, обеспечивающий достаточную мощность для световых полос.

Светодиодный веревочный светильник

Светодиодный веревочный светильник отличается тем, что полосы не плоские и не лентовидные, а заключены в круглый резиновый пластиковый корпус, напоминающий веревку. Светодиодные ленты Rope Light имеют водонепроницаемый корпус и могут изгибаться в разных направлениях, что позволяет использовать светодиоды во всех направлениях. Таким образом, он излучает свет сверху, по бокам, вокруг всей веревки.

Вы можете подключить и использовать светодиодный фонарь, он совместим со стандартной настенной розеткой, работающей от 120 В переменного тока. Единственным недостатком светодиодных лент Rope Light является уровень яркости. Но он лучше подходит для тусклого акцентного освещения, придающего эстетический вид вашей комнате, саду или террасе. Этот тип светодиодной ленты лучше всего подходит для тонирования определенных областей, но его недостаточно для автономного освещения комнаты.

Светодиодные ленты высокой мощности

Светодиодные ленты высокой мощности отличаются тем, что они имеют более жесткие полосы, позволяющие устанавливать светодиоды средней и высокой мощности, такие как светодиодные ленты 5050. Лучше всего подходит для тех, кто ищет светодиодные ленты, способные обеспечить максимальную яркость. Вы можете применять его на высоких потолках, в шкафах или в любой комнате, где требуется высокая яркость.

Идеально использовать источник питания 24 В постоянного тока для светодиодных лент высокой мощности. Кроме того, на полосах можно настроить управление питанием и затемнением. Элемент управления представляет собой низкопрофильный межплатный разъем, закрепленный на конце полосы. Это поможет вам сфокусировать полосу света на определенной области.

Высокомощные светодиодные ленты настоятельно рекомендуются для тех, кому нужны акцентированные наружные, автомобильные световые панели или рифовые аквариумы. Эти места нуждаются в большей яркости, и вы можете осветить их разными цветами с помощью светодиодных лент.

Заключение

Светодиодная лента высокой мощности отличается тем, что имеет более жесткие полосы, позволяющие монтировать светодиоды средней и высокой мощности. Это лучше всего подходит для тех, кто ищет светодиодные ленты, которые могут обеспечить максимальную яркость. Вы можете применять его на высоких потолках, в шкафах или в любой комнате, где требуется высокая яркость.

Идеально использовать источник питания 24 В постоянного тока для светодиодных лент высокой мощности. Кроме того, на полосах можно настроить управление питанием и затемнением. Элемент управления представляет собой низкопрофильный межплатный разъем, закрепленный на конце полосы. Это поможет вам сфокусировать полосу света на определенной области.

Светодиодные ленты высокой мощности настоятельно рекомендуются тем, кому нужна акцентированная наружная световая панель для вечеринок. Эти места нуждаются в большей яркости, и вы можете осветить их разными цветами с помощью светодиодных лент.

Светодиодные ленты (Руководство покупателя 2022 г.)

Посмотрим правде в глаза: светодиодные фонари делают все лучше. По сравнению с лампами накаливания светодиоды потребляют значительно меньше энергии. Кроме того, светодиодные лампы излучают направленный свет, а не 360 градусов, как лампы накаливания. Хотя светодиоды бывают нескольких форм-факторов, включая традиционные лампочки A19, вы найдете множество световых полосок. Они идеально подходят для всех видов обстановки, например, для подсветки за телевизором, открытых площадок, кухонь, спален и многого другого. Узнайте все о светодиодных лентах, от проектных идей до лучших вариантов на рынке!

Что искать в светодиодных лентах для ваших проектов Maker

При выборе комплекта светодиодных лент необходимо учитывать многое. Вот о чем вам нужно подумать.

1 — Расположение: внутренние и наружные светодиодные ленты

Место, где вы планируете установить светодиодные ленты, определяет то, что вам нужно с точки зрения мощности и устойчивости к атмосферным воздействиям. Например, для использования внутри просто требуется доступ к электрической розетке, тогда как снаружи у вас может не быть легко доступной настенной розетки. В этом случае вам может понадобиться световая лента на батарейках. Точно так же голая светодиодная лента отлично работает внутри, в то время как для наружной установки требуется водонепроницаемость или гидроизоляция.

2 – Использование в проекте

Подумайте, для чего вы планируете использовать светодиодные ленты. Конкретные проекты определяют, что вам нужно с точки зрения функций, требований к монтажу, источника питания, корпуса и т. д. Световые полосы за телевизором или под прилавком более универсальны, в то время как включение в 3D-печатный объект может потребовать уникальные черты.

3 – Длина

В зависимости от того, где вы планируете установить светодиодные ленты, вам может понадобиться больше (или меньше) освещения. Как правило, достаточно легко обрезать световые полоски, хотя добавить больше может быть сложно из-за необходимой пайки.

4 – Программируемые светодиодные фонари с индивидуальной адресацией

Вам нужны одноцветные или многоцветные программируемые светодиодные светильники с индивидуальной адресацией? Решите, какие варианты цвета вам нужны, затем выберите подходящую прядь.

5 – Совместимость программного и аппаратного обеспечения

Какое программное и аппаратное обеспечение вы планируете подключать к своим светодиодным лентам? Найдите набор с нужной совместимостью, например, с поддержкой Raspberry Pi и Arduino.

Для чего можно использовать светодиодные ленты? – Идеи проекта светодиодной ленты

Существует множество вариантов применения светодиодных лент. Обычное использование включает окружающее освещение за телевизором, освещение под прилавком и акцентные светодиодные полосы для спальни. Другими вариантами, ориентированными на производителей, являются лампы «сделай сам» (DIY) или предметы для косплея, такие как шлемы для дискотек.

Идеи проекта Maker с использованием светодиодных лент

• Подсветка телевизора Ambient
• Акцентное освещение (кухня, спальня, веранда/патио и т. д.)
• Предметы «сделай сам» (распечатанная на 3D-принтере лампа, костюмы для косплея и т. д.)

Лучшие светодиодные ленты

Ищете комплект светодиодных лент? Вот лучшие варианты на рынке для ваших деликатесов!

Лучшие светодиодные ленты для производителей в целом – Adafruit NeoPixel Digital RGB LED Strip Lights



Светодиоды NeoPixel

от Adafruit могут похвастаться великолепными цветами и отличной совместимостью с популярными платами производителей и микроконтроллерами. Его цифровые светодиодные полосы RGB NeoPixel выпускаются в нескольких вариантах и ​​длинах, таких как 60 светодиодов длиной 4 метра, 60 светодиодов длиной 2 метра и 30 светодиодов длиной 3 метра. Его светодиодные фонари имеют выбор белой или черной печатной платы. Цвета действительно впечатляют благодаря индивидуально адресуемым программируемым светодиодным лентам.

Особенности:

• Совместимость с Arduino
• Отличное освещение
• Белая или черная подложка для печатных плат
• Доступны разные длины и количество светодиодов

Лучшие уличные светодиодные ленты — водонепроницаемые светодиоды Seeed Studio Grove



Экосистема Grove от Seeed Studio — одна из наших любимых линеек продуктов производителя. Grove предлагает готовую к работе систему, состоящую из плат, микроконтроллеров и аксессуаров. Его нажимные разъемы не требуют сложной проводки или пайки, что делает их идеальными как для начинающих производителей, так и для опытных производителей прототипов. Этот набор светодиодных светильников Grove является водонепроницаемым и подходит для безопасного использования на улице, на веранде, в патио или в саду. Он доступен в виде цепочки из 30 светодиодов длиной 1 метр или цепочки из 60 светодиодов длиной 1 метр. Существует множество потенциальных проектов, которые вы можете реализовать с водонепроницаемыми светодиодами Grove от Seeed Studio, но одно из предложений — сборщик комнатных растений с терминалами Wio и Blynk.

Особенности:

• Доступны модели с 30 и 60 светодиодами
• Водонепроницаемый
• Экосистема Grove от Seeed Studio

1 метр длиной 30 светодиодов:

1 метр длиной 60 светодиодов:

Лучшие светодиодные ленты для системы Ambilight DIY – Adafruit NeoPixel LED Side Light



Несмотря на то, что во многих проектах используются светодиодные ленты, некоторые из наиболее распространенных — это фоновая подсветка телевизора. Хотя вы можете купить множество готовых вариантов, таких как Govee, Philips Hue и Lytmi, вы также можете создать свою собственную версию DIY. Для этого отлично подходит светодиодная боковая полоса NeoPixel от Adafruit. Его светодиоды установлены так, что излучают свет на 90-градусов. В сочетании с тонкой конструкцией боковые светодиоды NeoPixels идеально подходят для обхода краев, изгибов и углов для подсветки телевизора или краевого и акцентного освещения.

Характеристики:

• Излучают свет под углом 90 градусов
• Узкий дизайн с изогнутыми линиями
• Отлично подходит для подсветки телевизора, краевого или акцентного освещения
• Отличная совместимость с платой производителя и микроконтроллером

Лучшая светодиодная лента с ультрафиолетовым излучением – Adafruit UV Light String



Для фанк-проекта (подумайте о черных огнях и диско-шарах) эти ультрафиолетовые лампы Adafruit NeoPixel — фантастический выбор. Сами светодиоды заключены в защищенный от атмосферных воздействий кожух, что делает их пригодными для использования в помещении или на открытом воздухе. Драйверы NeoPixel и универсальные драйверы WS2812 работают только для простоты использования с различными платами и микроконтроллерами производителей.

Особенности:

• УФ-светодиоды
• Всепогодный кожух
• Поддержка драйвера NeoPixel или универсального драйвера WS2812
• Работает со многими платами производителя и микроконтроллерами

Лучшие передовые светодиодные ленты — Adafruit RGBW Strip Lights

RGBW-светильник Adafruit повторяет свои RGB-светодиоды. Как следует из названия, строка RGBW добавляет белый свет в дополнение к красному, зеленому и синему. Таким образом, вы будете наслаждаться еще более яркими вариантами освещения и эффектами. На самом деле это тактика, которую используют многие проекторы: цветовое колесо RGBW пропускает больше белого света, чтобы увеличить люмен или рейтинг яркости проектора. Точно так же комплекты RGBW-подсветки NeoPixel обеспечивают сверхъяркие цвета.

Характеристики :

• RGBW — RGB + белый для безумной яркости
• Протокол NeoPixel 800 кГц
• Совместимость со многими платами и микроконтроллерами различных производителей, включая микроконтроллеры Arduino

Лучшие светодиодные ленты для косплея – SparkFun Electronics Sewable LED Ribbon

SparkFun Electronics предлагает свои сшиваемые светодиодные ленты нескольких цветов, включая синий и зеленый. Вам понравится длинная 1-метровая гирлянда из 50 светодиодов. Сама световая полоса является складной и гибкой. Светодиоды имеют 306-градусную подсветку, а прикрепить ленту к пришиваемым язычкам очень просто. Защитный кожух скрывает провода питания, сама лента требует входа 4,5 В с максимальным током 250 мА. К счастью, вы можете найти множество портативных решений для питания комплекта светодиодных лент на батарейках. Нам также нравятся точки NeoPixel Dots от Adafruit, которые идеально подходят для косплея и носимых устройств.

Особенности:

• Доступен в нескольких цветах, включая синий и зеленый
• Шитье – отлично подходит для косплея
• Требуется входное питание 4,5 В, максимальный ток 250 мА
• 360-градусное освещение

Лучшие высококачественные светодиодные ленты — цифровая светодиодная лента Adafruit DotStar

Светодиоды Adafruit DotStar

рекламируют улучшения по сравнению с линейкой NeoPixels. Примечательно, что светодиодные ленты DotStar оснащены встроенными микроконтроллерами и используют двухпроводной интерфейс SPI для значительно более быстрой передачи данных по протоколу NeoPixel 800 кГц. Таким образом, вы выиграете от более высокой частоты обновления PWM для таких проектов, как проекты с постоянным зрением (PoV), такие как световой меч.

Особенности:

• Встроенный микроконтроллер
• Более высокая скорость передачи данных, чем у NeoPixels
• Отлично подходит для проектов PoV

Часто задаваемые вопросы о светодиодных лентах

Как долго служат светодиодные ленты?

Как правило, срок службы светодиодов составляет до 50 000 часов.

Как подключить светодиодную ленту

Светодиодные ленты

довольно легко подключить. Как правило, вам нужно подключить свет к плате производителя или микроконтроллеру с помощью соответствующего разъема. Если вам нужно соединить больше световых полос друг с другом, вам может потребоваться разрезать в определенных местах. Затем подключите правильный разъем или припаяйте его в указанном месте.

Какие светодиодные ленты самые лучшие?

Лучшие светодиодные ленты различаются, но в целом мы рекомендуем Adafruit NeoPixels.

Светодиодные ленты – Заключительные мысли

Наконец, вы найдете множество светодиодных лент от таких компаний, как Adafruit, Seeed Studio, SparkFun и других. И есть множество проектов, которые вы можете собрать дома, от подсветки телевизора, краевого или акцентного освещения и ламп до носимых устройств, предметов для косплея и проектов с постоянным зрением.

Ваша очередь: Какие светодиодные ленты ВЫ рекомендуете, и какие проекты своими руками вы построили со встроенными светодиодными лентами?

Мо Лонг — редактор, писатель и технический специалист, особенно ценящий Linux, Raspberry Pi и ретро-игры. Пишет в Интернете с 2013 года, у Мо есть подписи на MakeUseOf, TechBeacon, DZone, SmartHomeBeginner, DEV.to, DVD Netflix и Electropages. Вы можете прочитать его статьи о кино и поп-культуре на Cup of Moe, ознакомиться с его техническими обзорами, руководствами и учебными пособиями на Tech Up Your Life и услышать его мысли о фильмах в подкасте Celluloid Fiends. Помимо написания и редактирования, у Мо есть онлайн-курс «Руководство для начинающих по партнерскому ведению блога с нуля». Когда он не играет на клавиатуре, ему нравится бегать, читать, смотреть кино, слушать винил и играть со своей собакой Себастьяном.

Следовать

Оставить отзыв…

Сравнение гибкой светодиодной ленты

Светодиодная лента — это удивительный форм-фактор с множеством реальных применений. LED Flex революционизирует то, как и где можно использовать свет в жилых и коммерческих помещениях. Он может быть изготовлен с различными типами и качеством светодиодных чипов, компонентов, толщины печатных плат и цветовых температур. Все эти светодиодные чипы предлагают что-то немного другое, но выполняют одну и ту же основную задачу по обеспечению света. Мы объясним, что представляют собой эти чипы и как правильно выбрать подходящий для вашего приложения. Светодиодные гибкие ленточные чипы, также известные как SMD (поверхностные диоды), представляют собой светодиодные чипы, припаянные непосредственно к печатной плате (печатной плате) без использования проводов.

3528 Светодиод 3528 имеет размеры 3,5 x 2,8 мм, что является отличным размером, поскольку позволяет использовать печатную плату меньшего размера. Светодиодный чип 3528 состоит из одного светодиода на источник освещения, что делает его наименее энергоемким чипом, но обеспечивает превосходную стабильность цвета, а также является экономичным и энергосберегающим. Этот чип можно использовать для внутренних приложений, таких как акцентное освещение, освещение витрин или ниш в домах, барах, ресторанах, отелях и других местах, где требуется более низкая яркость или одноцветное освещение. 3528 SMD доступны в исполнении IP67 и с водонепроницаемым силиконовым покрытием. Lumenstar поставляет 3528 на 12 В с использованием 60 SMD на метр или 24 В, изготовленных для удвоения количества светодиодов с использованием 120 SMD на метр. Этот двойной мощности 3528  может использоваться в аналогичных приложениях, однако его можно дополнительно использовать для окружающей среды, поскольку он отличается высокой мощностью. Напряжение Мощность Количество светодиодов Цвет Люмен Длины Расстояние отреза 12 В 4,8 Вт/м 60 смд/м Теплый белый, Холодный белый, Красный, зеленый, синий 330-360 5 м или 25 м 50 мм 24 В 9,6 Вт/м 120 СМД/М Теплый белый, Холодный белый, Красный, зеленый, синий 660-720 5 м или 25 м 25 мм

5050 По сравнению с 3528, 5050 SMD больше и в три раза ярче. Чип имеет размеры 5,0 x 5,0 мм и использует четыре светодиодных чипа (также называемых счетверенными светодиодами) в одном корпусе. Светодиодный чип 5050 используется для общего освещения с высоким уровнем окружающего освещения, например, для освещения коридоров в домах, барах, ресторанах, гостиницах, а также для замены люминесцентных ламп. Этот чип отличается высокой производительностью в одиночные цвета или изменение цвета RGB/W . Напряжение Мощность Количество светодиодов Цвет Люмен Длина Расстояние отреза 12 В 11,5 Вт/м 48 – 5050 смд/м Теплый белый, Холодный белый 1180 5М 62 мм

5050 RGB/Вт В микросхеме RGB SMD используется тройная микросхема 5050, которая включает в себя три меньших микросхемы в каждой SMD, что обеспечивает функцию изменения цвета с красным, зеленым и синим в одном SMD. Кроме того, микросхема RGBW SMD использует четырехъядерную микросхему, которая похожа на микросхему RGB SMD, но использует дополнительную белую микросхему. Поскольку полоса меняет цвет, требуется контроллер, чтобы связать полосу и выбрать любой желаемый цвет. Светодиодный чип RGB/W используется для функционального освещения, оптимального для размытия цвета в домах, барах, ресторанах и отелях. Также доступен в версиях IP65 (влагонепроницаемая) и IP67 (атмосферостойкая). Напряжение Мощность Количество светодиодов Цвет Люмен Длины Расстояние отреза 12 В 7,2 Вт/м 30–150 тройной чип SMD/M Изменение цвета RGB 410 5М 100 мм 24 В 7,2 Вт/м 30–150 тройной чип SMD/M Изменение цвета RGB 410 5 м или 10 м или 25 м 200 мм 24 В 14,4 Вт/м 60–150 тройной чип SMD/M Изменение цвета RGB 820 5 м или 25 м 200 мм 24 В 14,4 Вт/м 30 RGB + 30 WH или WW на M 300 тройных чипов SMD/рулон Изменение цвета RGBWW, микросхемы RGB + теплый белый 410-1354 5М 100 мм

2835 Светодиод 2835 размером 2,8 x 3,5 мм аналогичен по размеру светодиоду 3528, но в 4,6 раза ярче. Кроме того, светодиод 2835 SMD является более эффективной заменой светодиода 5050, поскольку он дает на 20% больше света при меньшей мощности. Этот чип можно использовать для рабочего и рабочего освещения в домах, барах, ресторанах и отелях. 2835 SMD доступны в версиях для помещений , влагозащищенных и изогнутых ультратонких версий . Напряжение Мощность Количество светодиодов Цвет Люмен Длина Расстояние отреза 12 В 7,2 Вт/м 72 СМД/М Теплый белый, белый, красный, зеленый, синий 852 5М 50 мм 24 В 14,4 Вт/м 120 смд/м Теплый белый, Белый 1575 5М 50 мм

2016 SMD 2016 был недавно разработан, чтобы избежать неприятных горячих точек или темных областей с неглубоким алюминиевым профилем. Поделиться Вам может понравится Байпас фото: Байпас на отопление – 15 фото с процессом и примерами работ 16.06.2023 Фото красивых бань: Фото красивых домашних бань, популярные русские бани и сауны, классические современные проекты, детали, повышающие комфорт: мансарда, веранда, бассейн 14.06.2023 Элитные фото: D1 8d d0 bb d0 b8 d1 82 d0 bd d1 8b d0 b9 d0 b4 d0 be d0 bc картинки, стоковые фото D1 8d d0 bb d0 b8 d1 82 d0 bd d1 8b d0 b9 d0 b4 d0 be d0 bc 27.04.1980 Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт
