Светодиодная лента разновидности: Виды и характеристики светодиодных лент – Промышленная вентиляция в Москве строительство монтаж в Подольске

Содержание

Виды и характеристики светодиодных лент

Светодиодная (LED) лента – простой, практичный и довольно надёжный источник света, имеющий множество сфер применения. Его используют в наружной рекламе, функциональной и декоративной подсветке интерьеров и экстерьеров, в прозрачных световых панелях различного назначения. Подобное оборудование имеет множество особенностей, которые стоит внимательно изучить перед его приобретением.

Основные разновидности LED-лент

Все модели светодиодных лент можно условно классифицировать по нескольким их характеристикам.

По цветовым параметрам свечения

Монохромные модели: эти ленты могут создавать свечение только одного цвета. Среди возможных вариантов – белые, красные, синие, зеленые, желтые, розовые оттенки света. Источники, излучающие белый свет, различаются еще по температуре свечения и могут быть теплыми, холодными или нейтральными. Иногда в продаже можно встретить нестандартные модели лент со светодиодами, дающими ультрафиолетовый или инфракрасный свет.
Многоцветные (RGB) модели: такие ленты способны менять цвет свечения за счет совмещения в источнике света диодов трех основных цветов – красного (R – Red), зеленого (G – Green), синего (B – Blue). Оптический эффект от смешивания создает огромный диапазон оттенков свечения. Цвета регулируются специальными контроллерами, базовые модели транслируют около 3 млн. различных оттенков, самые современные – до 16 млн. Эти же контроллеры отвечают за включение и выключение ленты, смену цветов, яркость свечения и некоторые другие параметры.
В отдельную категорию можно выделить современные LED-ленты типа RGBW. В этих источниках света помимо светодиодов R, G и B присутствуют диоды холодного белого цвета (W), имеющие температуру свечения около 6 000 кельвинов. «Белый» канал может работать автономно или дополняет цветные, делая свет, исходящий от них, более мягким.

По типу исполнения

Открытые ленты – у таких моделей все рабочие элементы (печатная плата, светодиоды, резисторы) размещаются на поверхности без какой-либо дополнительной защиты. В таком виде оборудование уязвимо и к воздействию влаги, и любым даже незначительным механическим повреждениям. Подобные LED-ленты имеет смысл использовать для создания скрытой подсветки мебели или каких-то декоративных интерьерных конструкций. Другой вариант – закладка открытых лент в специальные короба, служащие источнику света дополнительной защитной оболочкой.
Закрытые ленты – этот тип оборудования имеет герметичное покрытие, защищающее рабочие элементы от влаги, загрязнений и механических повреждений. В зависимости от состава и толщины нанесенного герметика, разные виды закрытых лент могут использоваться в быту при повышенной влажности, в наружных световых конструкциях и даже под водой – в бассейнах, искусственных водоемах.

По расположению и особенностям работы диодов

Наряду с традиционными моделями лент, у которых диоды располагаются на лицевой стороне и выполняют каждый сценарий освещения одновременно, можно выделить в отдельные категории следующие типы оборудовании:

Модели «Бегущий огонь» – вид LED-ленты, светодиоды в которой независимы друг от друга, то есть могут в зависимости от выбранного сценария самостоятельно менять яркость и цвет. Подобная работа источников света обеспечивается специальными адресными микросхемами, которыми комплектуется плата ленты.
Модели с боковым свечением – разновидность лент, диоды у которых располагаются на торцевой части полотна. Источники света у них имеют цилиндрическую форму, благодаря чему при работе ленты создаётся впечатление бокового падения света (под углом в 120°).

LED-ленты имеют и множество других специфических особенностей, перечисленные классификации обобщают существующие модели по характеристикам, наиболее интересным для покупателей.

Технические параметры LED-лент

Питающее напряжение

Стандартные ленты с небольшой и средней плотностью диодов работают от источников питания на 12 вольт. Оборудование с более мощными чипами, дающими повышенную нагрузку на печатную плату, требует более высокого рабочего напряжения – 24 или 36 вольт. Сегодня в продаже имеются даже модели, способные работать от 220-вольтной бытовой сети. Они комплектуются выпрямителями с диодным мостом и не нуждаются в дополнительных блоках питания.

Виды и плотность размещения диодов

Диоды различаются по размерам, которые в маркировке обозначаются четырехзначными числами. Первые две цифры сообщают длину диода, последние две – ширину (размеры даются в мм). Наибольшее распространение имеют источники света с параметрами 28х35 мм, 35х28 мм, 50х60 мм, 57х30 мм.

Плотность размещения диодных источников света равна числу этих источников на 1 метр ленты. Чем их больше, тем ярче свечение будет исходить от LED-подсветки. У различных модификаций лент может быть от 30 до 240 диодов на 1 метр.

Уровень пыле- и влагозащиты

LED-ленты имеют три основных степени защиты от пыли и влаги (маркируются индексом IP и двухзначным числом):

IP20 – лента открытого типа, не имеющая дополнительной защитной оболочки. Предназначается только для сухих помещений, где невозможно попадание влаги на ее поверхность.
IP65 – лента, имеющая герметичную оболочку из силикона или другого аналогичного материала. Подходит для эксплуатации в санузлах или в наружных световых конструкциях.
IP68 – лента, полностью защищённая от попадания к рабочим элементам пыли, влаги и иных загрязнений. Такому оборудованию не страшны ни вода, ни снег, ни лед, поэтому его можно смело эксплуатировать в любых, даже самых неблагоприятных условиях.

Цвет основы

Гибкая основа LED-лент может иметь прозрачное, белое, серое или коричневое исполнение. Цвет основы определяет внешний вид оборудования после его выключения. При открытом монтаже это важно, но если лента после установки будет закрыта световым коробом или она сразу монтируется в скрытую полость, при покупке оборудования данной характеристикой можно пренебречь.

Длина и кратность резки

Стандартные LED-ленты продаются бобинами по 5 или 10 метров. В продаже можно также найти оборудование большей и меньшей длины. Кратностью резки называют длину шага, позволяющего делить ленту на самостоятельные модули с минимально возможной длиной свечения. У наиболее распространенных типов оборудования кратность резки может составлять 3, 6 или 12 диодов на 5 или 10 см ленты.

Расшифровка маркировки светодиодных лент

Зная, что скрывают за собой символы маркировки светодиодного оборудования, можно легко получить из них всю необходимую техническую информацию о каждой конкретной модели LED-лент.

Маркировка ленты объединяет цифровые и буквенные обозначения. Рассмотрим их смысл на примерах:

**1. LED-CR-SMD3528/60 IP20**
Буквенно-цифровое обозначение в маркировке	Расшифровка
LED	Тип самой ленты (светодиодная)
CR	Свечение красного цвета
SMD3528/60	Безвыводной диод (SMD) длиной и шириной 35х28 мм, плотность диодов – 60 шт. на 1 метр
IP65	Степень пыле-, влагозащиты

**2. RTW 2 10000 24V Cool (3528, 600 LED, W)**
Буквенно-цифровое обозначение в маркировке	Расшифровка
RTW	Исполнение ленты – герметичная с фронтальным расположением диодов
2	Информация о заводе-изготовителе
10 000	Длина ленты – 10 000 мм или 10 м
24V	Питающее напряжение – 24 вольт
Cool	Цветовые особенности свечения – холодный белый свет
3528	Длина и ширина диода 35х28 мм
600 LED	Общее число диодов – 600 шт. на 10 м
W	Цвет основы – белый

Советы по выбору светодиодных лент

Выбирая ленту, стоит отдать предпочтение качественной модели от известного и проверенного производителя.

Во-первых, такие изделия дают свечение на 30-50% ярче дешёвых аналогов, во-вторых, они имеют продолжительный срок службы не менее 5 лет.
Перед покупкой нужно осмотреть ленту по всей длине. Качественное оборудование не может иметь нарушений целостности основы или герметичного покрытия, неравномерного распределения диодов, по поверхности, «кривых» краёв и других признаков низкосортного товара.
По возможности стоит также проверить ленту в работе: свечение, исходящее от неё, должно быть равномерным, а также соответствовать заявленным цветовым характеристикам и мощности.
Для создания дополнительного или основного освещения рационально использовать монохромные белые или RGBW-ленты. Многоцветные RGB-модели не способны давать чистый белый свет, поэтому могут применяться только в качестве декоративной подсветки.
При планировании схемы освещения нужно постараться минимизировать количество соединений. К примеру, если требуется всего 4 метра подсветки, то покупать стоит готовую 5-метровую ленту, потом нужно просто отрезать от неё лишний метр.
Если сэкономить и приобрести 2 ленты по 2 метра, придётся их спаивать между собой, надёжность такой конструкции будет ниже, чем цельной.

Ассортимент светодиодных лент необыкновенно разнообразен. Среди предлагаемых моделей легко найти вариант для воплощения любых, даже самых смелых дизайнерских проектов. Важно при этом оценивать оборудование не только визуально – по качеству свечения, но также учитывать его технические характеристики и особенности для нормального функционирования лент после их установки.

Перейти ко всем светодиодным лентам

Виды и типы светодиодных лент

Светодиодная лента – это уникальная конструкция, поражающая своей практичностью и легкостью монтажа. Возможность реализации с ее помощью различных декоративных и осветительных конструкция способствовало резкому росту спроса на этот вид светодиодных (LED) изделий. Сегодня LED лента – неотъемлемая часть любого дизайнера при организации подсветки, начиная с уютных интерьеров и заканчивая крупными коммерческими проектами. На современном рынке представлено огромное множество светодиодных лент, условно разделить которые можно на несколько видов, основываясь на области их применения и технических параметрах.

Содержание

1 Классификация по цвету свечения
2 Вид применяемых светодиодов
3 Направленность свечения
4 Плотность монтажа
5 Напряжение питания
6 Классификация по мощности
7 Степень защиты

Классификация по цвету свечения

Цветовой оттенок свечения – это, пожалуй, первый параметр в любом светодиодном изделии. По этому параметру LED ленты делятся на две группы: одноцветные и многоцветные. Одноцветные ленты, при подаче напряжения питания, излучают только один цвет, как правило, это белый, синий, красный, желтый или зелёный. Но помимо этих основных цветов, можно встретить экземпляры малинового, бирюзового или фиолетового свечения. Ленты белого цвета дополнительно подразделяются исходя из цветовой температуры (теплой, нейтральной или холодной). Из нестандартных вариантов стоит отметить изделия ультрафиолетового и инфракрасного свечения. Многоцветные ленты конструируются с применением многокристальных светодиодов, в которых каждый кристалл излучает строго определенный цвет. Наиболее распространенными являются лены на основе RGB и RGBW светодиодов.

Аббревиатура из английских букв указывает на цвета свечения светодиодов: R – красный, G – зеленый, B – синий, W – белый.

Подключаются многоцветные ленты через специальный контроллер, который служит для регулировки тока питания цветовых каналов.

Вид применяемых светодиодов

Как правило, вид применяемого излучающего диода определяется размером чипа и маркируется четырёхзначным числом. Сегодня наиболее часто применяются светодиоды 5730, 2835, 3528 и 5050. Две первые цифры указывают на длину чипа, две вторые – на его ширину. Обозначения указываются в миллиметрах.

Направленность свечения

По направленности свечения все светодиодные ленты делятся на два вида: фронтальные и торцевые. Наибольшее распространение нашли LED ленты фронтального свечения с углом рассеивания 120°. Профильные экземпляры могут иметь меньший угол рассеивания, чтобы сфокусировать пучок света на определённом предмете.

Гибкие светодиодные полосы торцевого (бокового) свечения менее популярны, т.к. излучают свет под углом 90° относительно основания. В остальном они схожи с фронтальными аналогами.

Плотность монтажа

Световой поток и нагрев светодиодной ленты напрямую связан с количеством установленных светоизлучающих диодов в одном погонном метре. Сегодня стандартная классификация предусматривает 30, 60, 90, 120, 240 светоизлучающих диодов на метр. Погоня за увеличением светового потока, привела к появлению лент с чипами, размещенными в 2,3 и даже 4 ряда. Многорядные образцы нередко производят с применением светодиодов с разным цветом свечения. Такое сочетание предоставляет дополнительные возможности в управлении. Вдоль всей полосы, через 5-10 см, указываются линии разреза в виде значка ножниц. Исключение составляют ленты с питанием от 220В. В них, последовательную цепочку образуют светодиоды количеством 60 шт. Поэтому разрез можно производить с кратностью 50 см (при плотности 120 шт./м) или 100 см (при плотности 60 шт./м).

Напряжение питания

Напряжения имеет большое значение в питании любого электронного изделия, поэтому все виды светодиодных полос условно классифицируются и по данному параметру. Первоначально ленты выпускали только под блок питания (БП) с выходным напряжением 12В, но, с появлением мощных светодиодов, сильно выросла токовая нагрузка на печатные проводники, что стало причиной их частого перегрева. Выходом из ситуации стало введение новых стандартов питания:

от БП постоянного тока напряжением 24В и 36В;
от сети переменного тока напряжением 220В.

Ленты, рассчитанные на питание от переменной сети 220В, подключаются через выпрямитель. Как правило, в комплектацию входит унифицированный кабель с вмонтированным диодным мостом и соответствующим коннектором.

Классификация по мощности

Мощность указывается в Ваттах на погонный метр или на полную бобину и зависит от типа светодиодов, их плотности и напряжения питания. Существуют стандартные значения мощности для лент с SMD элементами разного типа, запитанными от БП 12В. Затрагивая такой параметр как мощность, было бы не правильно не упомянуть дешевые изделия китайского производства. Реальная мощность изделий с чипами китайских брендов иногда в 2 раза не дотягивает до фирменных образцов. Результат – низкая светоотдача. Зачастую мощность потребления соответствует заявленной, но световой поток значительно ниже указанному в характеристиках. Этот факт также объясняется монтажом элементов низкого качества.

Степень защиты

Виды светодиодных лент отличаются типом исполнения, а именно, способностью противостоять негативным воздействиям пыли и влаги. Класс защиты приводится на упаковке в виде двух цифр, расположенных после сокращения IP. Например, лента с открытым монтажом деталей относится к классу IP20 и не имеет какой-либо герметизации. И, наоборот, полностью изолированная лента имеет наивысшую степень защиты IP68 и рассчитана на нормальную работу в воде. Основание всех светодиодных лент покрыто клеевым слоем, который обеспечивает надёжный контакт с большинством типов поверхностей. Применяя ленту без декоративного профиля, нужно обратить внимание на цвет её основания, т.к. в выключенном состоянии она будет выделяться из общего интерьера. Её подложка может быть белого, серого, коричневого цвета или иметь прозрачную основу.

Кроме рассмотренных видов лент производители светодиодной продукции выпускают также экземпляры с более широкими возможностями. Сюда можно отнести светодиодные комплекты по реализации сложных динамических эффектов и с возможностью синхронизации для одновременного управления несколькими светящимися участками.

Какие разновидности светодиодных лент существуют

Сегодня производители предлагают светодиодные (LED) ленты нескольких разновидностей. Спектр применения этих экономичных, безопасных, экологичных, долговечных и надежных устройств весьма широк. Они используются для подсветки и украшения витрин, в декоре заведений общепита, мест отдыха и развлечений, в уличной рекламе, для освещения потолков и ниш, аквариумов, салонов автомобилей, внутреннего пространства платяных шкафов, рабочих зон кухонь и т. д. Чтобы упростить монтаж LED-лент, их выпускают с прикрепленной на обратной стороне полоской-самоклейкой, что позволяет без особого труда установить эти устройства где угодно. Светодиодные ленты классифицируются по нескольким основным признакам и характеристикам, с которыми стоит ознакомиться, чтобы выбрать оптимальный для вас вариант.

Виды LED-лент по типу полупроводниковых приборов

От данного параметра значительно зависит стоимость этих осветительных устройств. Распространены ленты с диодами SMD 5050 и 3528. Эта английская аббревиатура расшифровывается как Surface Mounted Device и означает внешний способ установки электронного элемента, часто применяемый в технике. Цифры после буквосочетания SMD указывают на размер светодиода в целых и десятых миллиметра (например «5050» нужно понимать как 5,0 на 5,0, а «3528» – 3,5 на 2,8 мм).

У полупроводникового прибора размером пять на пять миллиметров имеется три отдельных кристалла, а у SMD 3528 – только один. Это определяет силу свечения: светодиодная лента 5050 ярче (примерно в 2,5 – 3 раза) модели размером 3,5 на 2,8 мм. Соответственно, чем мощнее прибор, тем дороже он стоит.

Одноцветные и многоцветные LED-устройства

На специализированном сайте вы можете увидеть словосочетание светодиодная лента RGB. Что оно означает? Данная английская аббревиатура расшифровывается как red, green, blue («красный, синий, зеленый») и описывает способ кодирования цвета для его воспроизведения исходя из особенностей восприятия сетчаткой глаза человека. Смешением в различных сочетаниях и соотношениях этих трех основных цветов можно получить всевозможные оттенки. Лента RGB отличается от обычной тем, что содержит в себе красный, синий и зеленый кристаллы малых размеров, которые при управлении ими через контроллер могут дать любой оттенок. Белое свечение появляется при смешении всех трех вышеуказанных цветов. Или же его можно получить из синего светодиода, покрытого люминофором, в зависимости от толщины которого он может быть теплым, нейтральным (дневным) или холодным. Эти тона определяются также температурой примененных светодиодов. Наибольшей популярностью у потребителей сегодня пользуются белый и желтый цвета.

Виды LED-лент по плотности диодов на один метр

Следующий параметр, в значительной степени влияющий на стоимость прибора, – число диодов на 1 м. Чем больше этот показатель, тем ярче и равномернее светит устройство. Наибольшим спросом пользуются LED-ленты с плотностью 30, 60, 120 диодов на 1 м. Ответ на вопрос, какие из них целесообразно приобрести, зависит от ваших потребностей. Для вспомогательного освещения можно применять приборы с плотностью 30-60, для основного – 60-120 диодов на один метр.

Разновидности LED-лент по степени влагозащиты

В силу того, что эти устройства применяются не только внутри помещений, но и для освещения и украшения домов, магазинов, в наружной рекламе, часть из них имеет специальную защиту от воздействия влаги. Она бывает различных классов, обозначаемых в соответствии с международным стандартом. К примеру, светодиодное устройство с маркировкой IP 68, наиболее влагозащищенное, можно задействовать для подсветки бассейнов, помещать в воду, замораживать во льду, придерживаясь при этом норм противопожарной безопасности. LED-ленту с маркировкой IP 20 можно использовать в помещениях, где не нужна дополнительная влагозащита, например для подсветки двухуровневого потолка, ниши, шкафа, компьютерного монитора, полочек. Устройство класса IP 65 средней степени защиты от воздействия влаги можно применять в ванной комнате, салоне автомашины, рабочей зоне кухни, а также иногда и в уличном освещении. Влагозащищенные ленты чаще всего покрываются слоем силикона или одеваются в чехлы из этого материала. Не имеющие никакой защиты светодиодные ленты есть смысл применять в тех местах, где на них гарантированно не попадет влага.

Виды LED-лент по мощности и напряжению питания

Еще один важный параметр в классификации данных устройств – это показываемая в ваттах их мощность. Она напрямую зависит от величины светодиодов и от того, сколько их приходится на погонный метр ленты. К примеру, модели SMD 3528 потребляют 4,8 ватт и имеют 60 диодов на 1 м.

Зная мощность и длину конкретной ленты, вы правильно выберете для нее соответствующий источник электроэнергии.

Напряжение питания, показываемое в вольтах, у светодиодных лент стандартизовано. На рынке преобладают устройства, рассчитанные на напряжение в 12, 24 В (наиболее распространенные), а также модели на 36, 48 вольт.

С учетом всего вышеизложенного для вас не составит особого труда подобрать конкретную светодиодную ленту, исходя из потребностей. Благо рынок сегодня предлагает широкий ассортимент LED-устройств.

Как выбрать светодиодную ленту: классификация и разновидности

Оглавление:
Как выбрать светодиодную ленту: два типа светодиодов
Виды светодиодных лент: яркость свечения
Электротехнические характеристики светодиодных лент
Светодиодная лента и ее степень защиты

Сегодня уже ни у кого не возникает вопросов, зачем нужна светодиодная лента – любой человек знает, что с ее помощью с одинаковым успехом можно изготовить как декоративную подсветку в помещении, так и осветить комнату полноценно. Мало того, ее используют на улице в рекламных целях, а также внутри любых помещений и даже в технике. В общем, светильник уникальный, и с ним стоит разобраться более подробно, чем мы и займемся в этой статье вместе с сайтом stroisovety.org. Мы рассмотрим вопрос, какие бывают виды этих осветительных приборов, тем самым дав ответ на вопрос, как выбрать светодиодную ленту?

Какие бывают светодиодные ленты фото

Как выбрать светодиодную ленту: два типа светодиодов

Основным признаком, по которому можно разделить все существующие светодиодные ленты на две группы, является тип используемых для их изготовления светодиодов. Разница между ними заключается во многих вещах, но в первую очередь она отражается на возможностях ленты. Разберемся с типами светодиодов.

SMD светодиоды. Это одноцветные светодиоды. Лента, изготовленная на их основе, может излучать исключительно один цвет – это либо белый цвет, либо синий, либо зеленый, красный и так далее. Белый свет такие диоды могут излучать в трех разновидностях: белый теплый, просто белый и белый холодный. Все остальные цвета идут без вариаций, оттенков и тому подобного разнообразия.

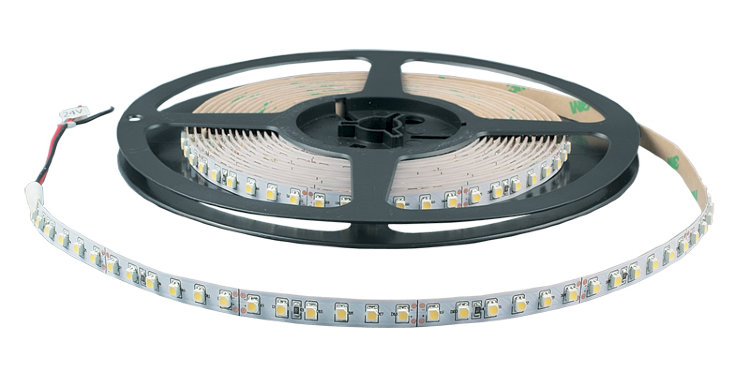

Как выбрать светодиодную ленту фото
RGB лента. В отличие от светодиодов SMD, этот источник света может гореть всеми цветами радуги и даже больше. Это цветная светодиодная лента. Один светодиод такой ленты представляет собой объединение трех диодов, испускающих разные цвета (красный, зеленый и синий, что отображено в названии ленты
Red, Green, Blue) – все остальные цвета и оттенки достигаются путем смешивания свечения. Именно по этой причине светиться такая лента может любыми цветами. Без специального контроллера работать в полном режиме она не может – на контроллере можно задать не только цвет свечения, но и выставить различные режимы (быстрое или медленное мерцание, бегущая дорожка и т.д.).

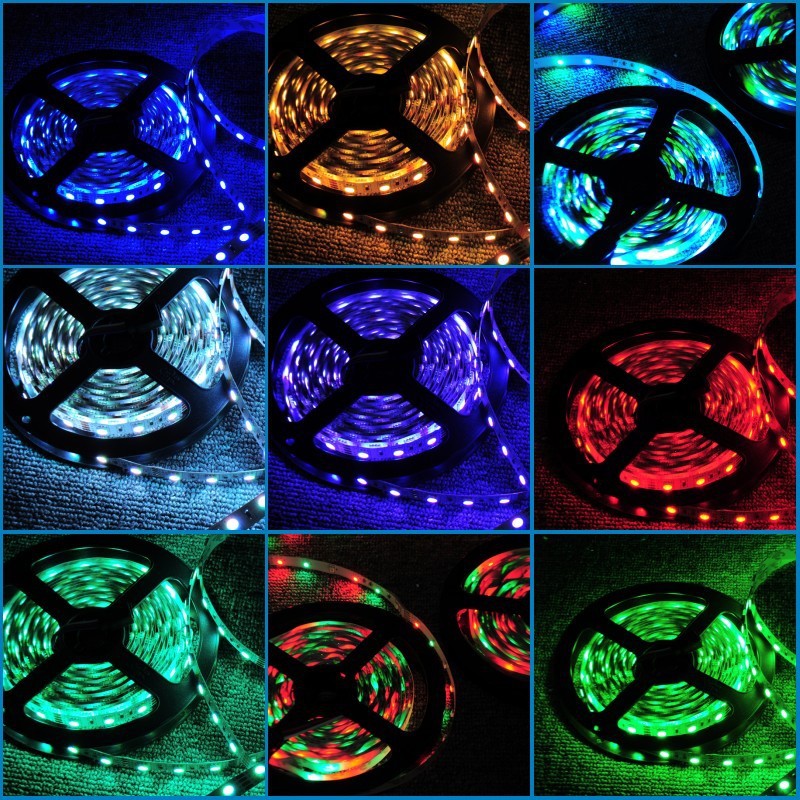

Цветная светодиодная лента фото

Выбирая между тем или иным типом светодиодной ленты, следует понимать разницу в их стоимости. Лента со светодиодами RGB стоит раза в три дороже, и если вам не нужно обилие цветов, то от нее лучше отказаться.

Виды светодиодных лент: яркость свечения

Это также одна из важнейших характеристик светодиодной ленты. Чем ярче светит осветительный прибор, тем качественнее он сможет освещать помещение или его участок. Зависит яркость светодиодной ленты от двух моментов.

Размер светодиода. Если разбирать маркировку, то этот сам размер отображен в цифрах – обычно пишут тип светодиода и рядом с ним четыре цифры размера. Например, SMD3528 – кроме этого светодиода, в лентах могут использоваться источники света с маркировкой SMD5050 и SMD5630. Первый вариант SMD3528 имеет размер 3,5 на 2,8мм и излучает световой поток в 5 люмен, второй вариант SMD5050 по размеру несколько больше (5 на 5мм) и уже излучает поток света в 15 люмен и третий вариант SMD5630 с длиной 5,6 на 3мм уже может похвастаться световым потоком силой 18 люмен. И это только один светодиод – теперь переводите все на метр, в котором обычно находится не менее 60 светодиодов и получите свечение в 18*60=1080 люмен, что превосходит энергосберегающую лампу мощностью в 20Вт, которая излучает максимум 1000 люмен. Естественно, такое яркое свечение имеет только лента со светодиодами SMD5630 – остальные ленты светят более тускло, но не намного.
Виды светодиодных лент фото
Количество светодиодов на ленте. Как и упоминалось выше, стандартная светодиодная лента имеет 60 диодов в одном метре, но, кроме нее, производятся ленты и так называемого премиум класса, количество светодиодов в которых может насчитывать 120 и даже 240шт. на метр. Здесь имеется один нюанс, данное количество светодиодов только у ленты SMD3528 – для лент SMD5050 и SMD5630 присуще несколько другое количество диодов. Это 30, 60 и 120 – установить больше светодиодов не позволяет их размер.

В принципе, на яркость свечения SMD ленты оказывает влияние и тип свечения – так сказать, световая температура, которая может колебаться в пределах от 3000 до 7000К. Для теплого белого света присуща температура от 3000 до 3200К, для стандартного белого 3200-5500 и для яркого холодного света она составляет 5500-7000К. Самой яркой из всех светодиодных лент является лента, оборудованная диодами с температурой света от 5500 до 7000К, и на это стоит обратить внимание, задаваясь вопросом изучения разновидностей светодиодных лент.

Электротехнические характеристики светодиодных лент

Подходя к изучению электротехнических параметров светодиодной ленты, первое, на что нужно обратить внимание, это на два основных момента, характеризующих ленту со стороны энергопотребления. Это ее мощность и напряжение, от которого она в состоянии работать.

Напряжение питания ленты. Здесь все просто – все современные светодиодные ленты работают от постоянного тока с напряжением 12 или 24V. Последние встречаются реже, но все же существуют – в большинстве случае светодиодные ленты питаются от напряжения в 12V.Приобретая ленту, обращать внимание на вольтаж нужно только потому, чтобы знать, какой для нее покупать сетевой адаптер.
Мощность светодиодной ленты. Здесь также все достаточно просто – она измеряется в Вт/метр и от нее зависят параметры выбираемого адаптера по силе тока. В табличке ниже можно увидеть мощность наиболее распространенных вариантов светодиодных лент.
Мощность светодиодной ленты фото

Соотнести мощность ленты с адаптером достаточно просто. От вас потребуется вычислить мощность установленной ленты (например, 4м * 4,8Вт= 19,2Вт). Берем небольшой запас, так сказать, округляем в большую сторону и получаем 20Вт – следовательно и адаптер приобретаем с мощностью не менее 20Вт.

Светодиодная лента и ее степень защиты

Наверняка вы сталкивались или, по крайней мере, слышали о таком выражении, как влагозащищенная светодиодная лента, которая имеет силиконовую оболочку. Это и есть степень защиты ленты от внешних окружающих факторов – маркируется эта степень защиты двумя буквами IP. В этом отношении все ленты можно разделить на три типа.

Незащищенные – они предназначены для использования исключительно в сухих помещениях.
Защищенные эпоксидной смолой. Защиту имеет только сама лента, но никак не светодиоды. Назначение таких источников света сводится к использованию в помещениях с повышенной влажностью. Эта лента не должна иметь плотный контакт с водой.
Полностью залитые в силиконовую оболочку ленты. Это защита, как говорится, по полной программе и выдерживает она воздействие любых природных агрессивных факторов – снег, дождь и песчаные бури ей не страшны. Ее смело можно использовать в уличных условиях.

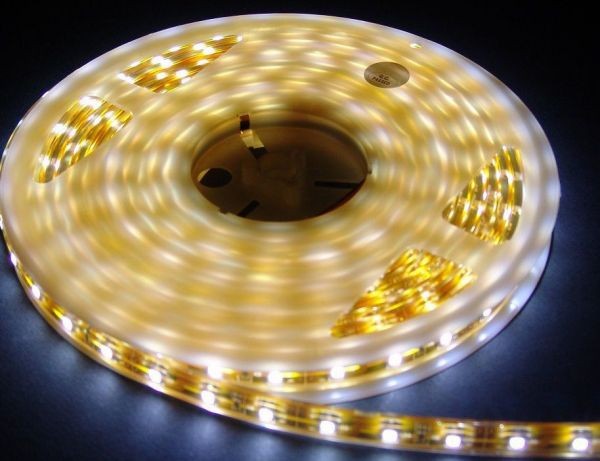

Светодиодная лента многоцветная в эпоксидной защите фото

В принципе, полностью изолированная от окружающей среды светодиодная лента очень хорошо показала себя в условиях кухни при установке под навесные шкафчики. Ни для кого не секрет, что в этих местах достаточно сильно оседает пыль и грязь, которые при наличии силиконовой защиты просто удаляются с ленты в силиконовой оболочке влажной тряпкой и даже с применением моющих средств. В силикон могут помещаться как обычные SMD ленты, так и многоцветные светодиодные ленты RGB.

Как водится, в заключение пару небольших рекомендаций по поводу вопроса, как выбрать светодиодную лент? Отличить качественное изделие от китайской дешевки можно по внешнему виду, криво впаянные светодиоды и неровно соединенные участки ленты – это явный признак некачественной продукции. И второе – это производитель, естественно, лучше отдать предпочтение известному производителю. Если Китай, то хотя бы Feron или лучше всего MAXUS – их продукция может служить долго, и гарантия на нее исчисляется пятью-семью годами.

Автор статьи Александр Куликов

Светодиодные ленты: разновидности

Содержание

Светодиодные ленты DIP LED
Светодиодный занавес

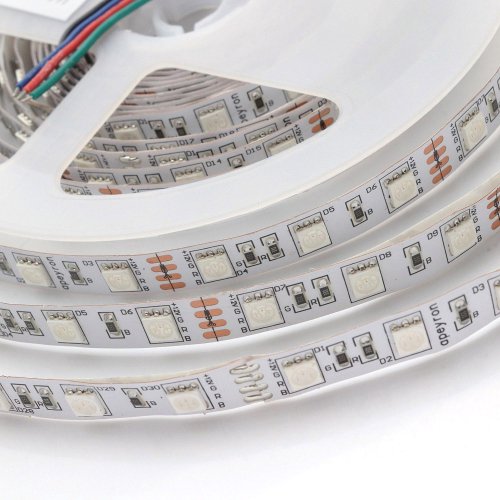

Светодиодная лента 5050/60 класса RGB
Светодиодная лента Mix
Контроллеры RF

Светодиодные ленты DIP LED

разновидности светодиодных лент

Красивые светодиодные ленты DIP LED применяются в наружной рекламе, украшении концертных и банкетных залов, площадей, деревьев, оформлении фасадов зданий. Также ленты бокового свечения применяются для украшения или обозначения габаритов транспортных средств.

Гибкая в поперечном сечении лента легко монтируется на любую поверхность. Диоды защищены полуматовым слоем силикона. Благодаря равномерному распределению света, создается красивый эффект еле заметного мерцания или, по желанию, ритмичное мигание. Разноцветные ленты бокового сечения создают эффект перехода цвета из одного в другой. Лента монтируется с помощью Т-образного крепления и двухстороннего скотча.

Угол обзора таких лент составляет 90°; благодаря конструктивным особенностям, ленты бокового свечения потребляют мало электричества, в зависимости от модели 4-6 Вт/м. Разрезать такую ленту можно на отрезки 5 см (3 светодиода).

Преимущества данного типа товара заключается в его компактных размерах, малом весе, возможности изгибать его в любом направлении, простоте монтажа, малом объеме выделяемого тепла. Последнее означает, что крепить ленту можно на любую поверхность, например, на тканевую основу. Применение таких лент абсолютно безопасно.

Светодиодные ленты DIP LED — 2

Светодиодный занавес

Светодиодный занавес является декоративным элементом оформления интерьеров, окон, фасадов зданий, дверей, арок, колонн; украшения деревьев. Чаще всего используется для оформления наружной рекламы или привлечения внимания к выставочному залу.

Светодиодные лампочки крепятся к горизонтальной центральной жиле с помощью крепежных элементов. С помощью светодиодного занавеса можно создавать оригинальные композиции, собирая диоды в конус, пучок и другие геометрические фигуры. После монтажа можно выставить диапазон цветов и скорость мигания для каждой нити в отдельности. Модификация RGB означает, что каждая нить способна выдавать сразу несколько различных цветов. В данной модели предусмотрено соединение с несколькими световыми занавесами. До 7 штук. Таким образом, длину гирлянды можно увеличить до 14 метров.

Приятный равномерный мигающий свет создает особую атмосферу покоя и уюта. Теплый желтый цвет привлечет внимание и подарит хорошее настроение. Холодные белые и синие цвета больше подойдут для зимнего пейзажа. Зеленый же цвет радует глаз круглый год.

Светодиодные ленты DIP LED — 3

Данный вид товара предназначен для уличного использования и состоит из 320 диодов.

Особенность данного типа товара заключается в его влагостойкости. Благодаря полимерной защите и резиновым прокладкам, атмосферные осадки не смогут нарушить функционирование светового занавеса.

Светодиодная лента 5050/60 класса RGB

Светодиодная лента 5050/60 класса RGB с фронтальным свечением полностью герметична и относится к OPTIMAL классу. В ленте содержится 60 smd светодиодов на один метр размером 5,0 х 5,0 мм. Монтаж ленты осуществляется с помощью двухстороннего скотча закрепленного на тыльной стороне изделия. Светодиодная лента 5050 покрыта с обеих сторон слоем силикона, что обеспечивает ей защиту от атмосферных осадков в виде дождя и снега.

Изделие может применяться для оформления интерьеров и фасадов зданий, витрин, надписей, украшения деревьев, обозначения габаритов транспортных средств.

Световой поток ленты 5050 интенсивней в два раза за счет увеличения числа диодов на один квадратный метр, по сравнению с другими моделями. Используя контроллер, можно добиться равномерного освещения без явных признаков мерцания светового потока. RGB лента оснащена тремя чипами: Blue, Red, Green. Яркие диоды этой ленты заметны издалека.

Светодиодная лента с контроллером RGB предназначена для украшения фасадов зданий, интерьеров домов, украшения деревьев и автомобилей. Данный вид товара отлично подходит для оформления выставок, витрин, банкетов.

Лента RGB содержит яркие высококачественные диоды трех основных цветов. Путем смешивания с помощью контроллера управления красного, голубого и синего цвета, можно добиться равномерного освещения и получить разные гаммы. В некоторых моделях насчитывается до 100 различных запрограммированных вариаций. Простой и удобный выбор комбинаций с помощью радиоуправляемого пульта облегчит выбор типа освещения.

Влагозащищенные светодиодные ленты используют для подсветки бассейнов, а так же их можно монтировать на фасады зданий, так как они защищены от атмосферных явлений.

Светодиодная лента 5050/60 класса RGB -2

Световая волна — особая лента, плата управления дает возможность задать отдельный цвет каждому диоду. Таким образом, будет создаваться впечатление «бегущего» света, который будет изменять свой цвет, переходя от одного диода к другому.

Монтаж RGB ленты прост и надежен. Лента крепится к любой поверхности с помощью двухстороннего скотча и Т-образных креплений.

Особенности продукции. К таковым можно отнести большую степень свободы ленты, то есть ее гибкость. С помощью светодиодной трубки можно создавать любые геометрические конструкции, опоясывать буквы на фасаде или крыше здания, загибать по контуру объекта.

Светодиодная лента Mix

Светодиодная лента MIX (WHITE)

Светодиодная лента Mix позволяет получить равномерное освещение в диапазоне 3500-6000K.

Светодиодная лента MIX (WHITE) фронтального свечения изготовлена с применением smd диодов и гибкой печатной платы.

Монтаж изделия прост и заключается в креплении ленты к любой поверхности с помощью двухстороннего скотча. Управление и настройка осуществляется по средствам контроллера.

Сам контроллер, работающий по принципу широтной импульсной модуляции, оснащен 2 каналами управления. Благодаря чему, можно создавать свои собственные режимы работы или воспользоваться заложенной в память устройства программой управления.

Негерметичные светодиодные ленты предназначены для использования в помещениях. Именно поэтому не желательно попадание влаги и пыли на подложку ленты.

Светодиодная лента Mix

Особенности модели White-MIX заключаются в расширении границы белого цвета. Такая конструктивная особенность помогает получить оттенки холодного и теплого дневного цвета. На одном метре располагаются 120 сверхярких диодов, что дает более интенсивную и равномерную подсветку.

Контроллеры RF

Контроллеры RF используются для управления светодиодными лентами. Прибор управления позволяет создавать статические и динамические световые эффекты. С помощью RF-контроллера можно установить наиболее подходящий тип освещения для интерьера. Меняя настройки управления с помощью кнопок, вы задаете эффект свечения различных групп диодов.

Контроллеры используют для управления светодиодными лентами RGB модулей, светодиодных линеек: дождь, занавес.

Особенность трехканальных контроллеров заключается в их возможности управлять монохромными и полноцветными светодиодными лентами по заранее запрограммированным алгоритмам, в том числе созданными пользователями. А также имеется возможность подключений к компьютеру по протоколу DMX-512.

Контроллеры RF с функцией RGB отличаются повышенным комфортом и интуитивно понятным интерфейсом. Они позволяют выбирать цвета и их оттенки одним касанием.

Сами контроллеры управляются с помощью дистанционных пультов, передающих информацию по средствам инфракрасного излучения. С помощью пульта можно устанавливать временной интервал, переключать оттенки и менять цвета. В зависимости от модели пульты могут работать на расстоянии до 50 метров.

Быстрая расширенная настройка цветовой гаммы и интенсивности света.
Возможность создавать свои световые программы.
Возможность подключения к ПК.
Возможность управлять сразу несколькими световыми лентами.

Оцените качество статьи:

Виды светодиодных лент | Полезные статьи

Особенности самоклеящихся светодиодных лент

Очень много видов светодиодных лент имеют самоклеящуюся основу. Чтобы определиться с нужным вариантом, необходимо знать, что собой представляет каждый отдельно взятый вид.

В первую очередь светодиодные ленты на самоклеящейся основе отличаются типом светодиода. В современном производстве их применяют два: SMD 3028 и SMD 5050.

Самоклеящиеся светодиодные ленты SMD 5050, SMD 3028

Аббревиатура SMD расшифровывается как Surface Mounted Device. В переводе с английского это значит «прибор, монтируемый на поверхность». Как видно на фото, светодиод припаивается к самой ленте. Поэтому такое название.

Все просто и с цифрами – они означают размеры светодиода в миллиметрах. К примеру, 3028 значит 3,0 на 2,8, 5050 – это 5,0 на 5,0.

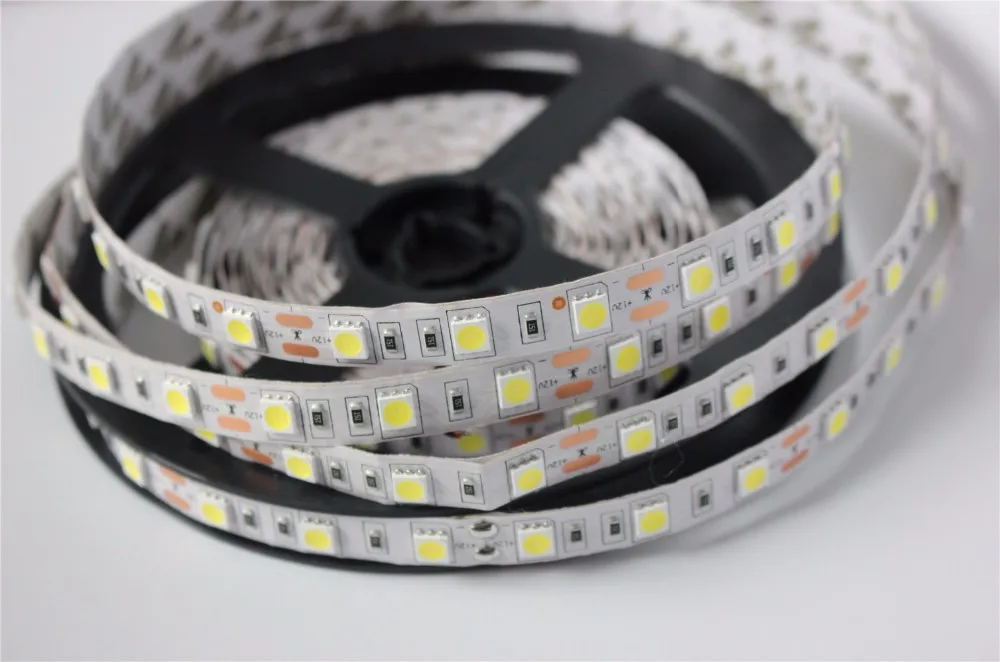

Светодиод SMD 5050 имеет размеры 5х5 миллиметров.

Этот тип светодиода имеет в основе три кристалла. Такая конструкция делает SMD 5050 гораздо ярче, чем светодиод SMD 3028, который состоит из одного кристалла. На сколько именно ярче, можно проверить при помощи специальных измерительных приборов. Или же определить визуально посредством фотографии, как показано ниже. Оба типа светодиода подключены к одному источнику питания и запечатлены при установленной выдержке 1/4000 сек. На этом снимке достаточно хорошо видна разница в количестве излучаемого света.

Выходит, что световой поток светодиода типа SMD 5050 выше приблизительно в 2,5 раза.

Оба светодиода имеют визуально одинаковую яркость. Но света больше где-то в 2,5 раза излучает диод SMD 5050, состоящий из большего количества кристаллов. Световой поток характеризует параметр люмен, который можно встретить в техническом описании. Если сравнить типы диодов в таком формате, то белый светодиод SMD 5050 имеет 12 люмен, а световой поток SMD 3028 – 4,5 люмена.

Цвет свечению придает кристалл, из которого состоит светодиод. При производстве самоклеящихся светодиодных лент применяют всего четыре цвета кристалла: желтый, красный, зеленый и синий.

Светодиодные ленты на самоклеящейся основе, выполненные в цвете

Целесообразна ли цветная лента при оформлении потолка?

Конечно, такой вариант вполне можно рассмотреть. Цветная подсветка выглядит довольно стильно и интересно.

Однако, лучше не спешить с таким выбором декора. В основном, в жилых помещениях более привычен к восприятию естественный цвет. Поэтому стоит хорошо подумать, прежде чем устанавливать, к примеру, зеленый. Такая расцветка может вскоре приесться, а изменить цвет светодиодной ленты не получится. Если уж и использовать цветной декор, то только в варианте RGB-ленты, которая дает возможность изменять окраску.

Белый цвет светодиодов как вариант оформления

Белый светодиод тоже не идеален в качестве отделки. Его недостаток – в природе такого цвета не бывает. Тогда как получить белое свечение?

Получить белое свечение не так уж и сложно. Для более комфортного зрительного восприятия используется светодиод синего цвета, который излучает ультрафиолет. Его поверхность покрывается слоем люминофора. Это вещество, которое начинает светиться при воздействии ультрафиолета. Такой элемент используют в конструкции люминесцентных ламп дневного света. По сути, белый светодиод является ее мини-копией.

Главный недостаток белых светодиодов – это постепенное выгорание люминофора. Соответственно, яркость становится все меньше, а свечение приобретает синий оттенок. Поэтому, несмотря на неустанный технический прогресс, белая светодиодная лента до сих пор – одна из самых недолговечных. Уже через год функционирования яркость упадет на 20-40%.

Ни один производитель не даст гарантию на то, что свечение по истечении года будет таким же ярким. Как же поступить в таком случае?

Чтобы получить белый цвет, используют и другой способ. Один светодиод изготавливают из трех разноцветных кристаллов: красного (Red), зеленого (Green) и синего (Blue). Получается RGB-светодиод. Лента, состоящая из таких элементов, имеет в названии аббревиатуру RGB.

Особенность RGB-ленты – возможность свечения разными цветами.

Если смешать красный, зеленый и синий, то получится белый цвет. Прослужит такой светодиод гораздо дольше.

Это далеко не все преимущества RGB-ленты. Она может менять цвет на любой из тех, в которые окрашены кристаллы. В конструкции предусмотрено отдельное питание для каждого кристалла. К RGB-ленте подведены 4 провода: один общий и три отдельных на каждый кристалл. Таким образом, цветами ленты можно управлять.

Хотите обычный белый свет – включайте! Нужна экзотика, романтика или релакс? Выбирайте цвет свечения по случаю. Сделать это очень легко – нужно просто нажать на кнопку дистанционного пульта управления.

Пульт управления для RGB-ленты

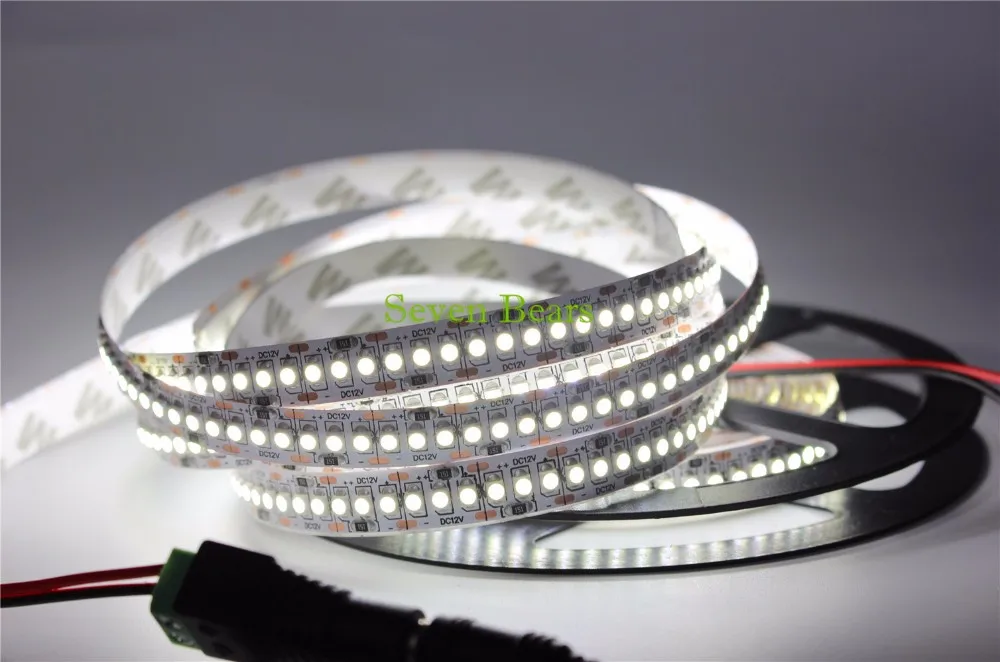

Светодиодные ленты на самоклеящейся основе также отличаются количеством светодиодов, вмещенных в одном метре. Стоимость ленты прямо пропорциональна количеству светодиодов: чем их больше, тем дороже.

Примеры лент с разным количеством светодиодов.

Особенности применения разных лент

Для потолка предпочтительней использовать вариант светодиодной ленты SMD 5050, который имеет в одном метре 60 светодиодов. Естественно, лучше белого свечения или же RGB-ленту для разнообразия.

В декоре мебели и стен лучше использовать более тусклую подсветку – SMD 3028 тоже с 60 диодами на метр. Такой свет будет выполнять функцию контражура и не будет резким для глаз.

Ленты, в которых очень много светодиодов, лучше не применять для оформления интерьера. Для их работы необходимы блоки питания с большой мощностью. Солидные габариты не позволяют аккуратно спрятать блоки в специальной нише.

Руководство по покупке светодиодной ленты

| Wired4Signs USA

Зачем использовать светодиодное освещение?

Светодиодные ленты становятся все более популярными для домашнего освещения. Скорее всего, вы слышали аргументы в пользу светодиодов по сравнению с лампами накаливания и даже галогенными: они эффективнее, ярче, долговечнее, не выделяют много тепла, легко управляются и программируются… список можно продолжать и продолжать. Светодиоды поставляются в чрезвычайно компактной прочной упаковке, которая открывает окно для творческих идей освещения.

Знаете ли вы, что светодиодные лампы могут иметь срок службы более 25 000 часов и быть в 7 раз более эффективными, чем обычные источники света? Это связано с тем, что светодиодные лампы более эффективно преобразовывают электричество в свет, и они неуклонно заменяют лампы накаливания по всему миру.

Лучше всего то, что теперь вы можете купить светодиодные ленты для создания декоративного освещения как в помещении, так и на улице! Их можно установить практически в любом месте и излучать яркий свет выбранного вами цвета.

Понимание технических особенностей светодиодных лент

Признав, что светодиодное освещение превосходит другие источники света, вам необходимо знать технический жаргон, который используется для описания их характеристик. Вот некоторые из основных факторов, которые следует учитывать при выборе светодиодной ленты.

Тип ленты

Существует три основных типа светодиодной ленты на выбор: одноцветная (включая белый), регулируемый белый и RGB со сменой цвета. Мы опишем и другие типы полосок, но все они основаны на этих основных понятиях. Ваше приложение определит, какой тип полосы является наиболее подходящим.

Одноцветная светодиодная лента — это может быть обычная белая светодиодная лента для освещения или одноцветная лента для определенных целей, например для коммерческого брендинга. Помимо белого, одноцветные светодиодные ленты обычно бывают красного, зеленого, синего или желтого цвета.

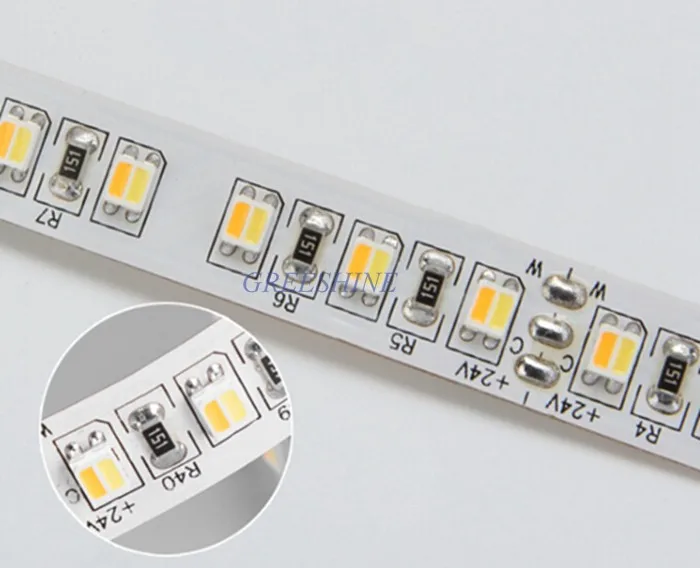

Регулируемая/настраиваемая светодиодная лента CCT белого цвета – Настраиваемая светодиодная лента сочетает в себе холодные и теплые белые светодиодные чипы на одной полосе, что позволяет регулировать цветовую температуру. Эти полоски могут переключаться между температурами белого света, создавая совершенно разные ощущения тона и ощущения при каждой цветовой температуре. Технология Tunable White позволяет одному прибору иметь несколько оттенков белого, от теплого белого до холодного белого, 2200-6000k.
Светодиодная лента RGB — этот тип ленты объединяет три светодиода (красный, зеленый, синий) в одну ленту. Каждый цветовой канал подключается индивидуально, поэтому ими можно управлять отдельно с помощью специального контроллера, что позволяет смешивать три основных цвета практически с любым цветом по вашему выбору или даже создавать меняющиеся цвета для декоративного освещения.
Светодиодная лента RGBW — этот тип ленты объединяет четыре светодиода (красный, зеленый, синий, белый) в одну ленту. Преимущество включения белого цвета в полосу RGBW заключается в том, что он позволяет добиться более насыщенных цветовых сочетаний, а также предлагает простой белый цвет для общего освещения, когда цвета не требуются.
Лента RGB+CCT — Эта светодиодная лента объединяет пять цветов светодиодов на одной ленте — красный, зеленый, синий, а также холодный белый и теплый белый. Преимущество заключается в том, что он может не только воспроизводить насыщенные цвета RGB обычной ленты RGB+W, но также использоваться для белого окружающего освещения с регулируемой цветовой температурой, когда цветовые эффекты RGB не требуются.
Pixel RGB лента – Pixel LED лента или адресуемая RGB лента, также имеет красные, зеленые и синие светодиоды. Но вместо того, чтобы управлять всей полосой как одним источником света, пиксельная полоса имеет крошечный контроллер для каждого набора красных, зеленых и синих светодиодов. Эти наборы светодиодов известны как «пиксели». С помощью специального пиксельного контроллера вы можете независимо управлять каждым пикселем, чтобы создавать многоцветные движущиеся световые эффекты, ограниченные только вашим воображением.

Светлый цвет

Эта характеристика относится только к белой светодиодной ленте. Белая светодиодная лента определяется по цветовой температуре, которая измеряется в градусах Кельвина. Высокое значение Кельвина дает голубовато-белый свет, известный как «холодный белый», тогда как низкое значение Кельвина дает желтовато-белый свет, известный как «тепло-белый».

Какой тип белого вам нужен, опять же зависит от вашего применения. Коммерческие помещения, медицинские кабинеты и мастерские обычно подходят для холодного белого света, в то время как развлекательные или гостиничные помещения, а также жилые помещения обычно подходят для более мягкого теплого белого света.

Индекс цветопередачи (CRI)

Этот параметр светодиодной ленты показывает, насколько полно она передает полный световой спектр. На полосе с низким CRI (70 или меньше) будут отсутствовать некоторые области спектра белого света, что означает, что объекты не будут иметь тот же цвет, что и при естественном освещении. Из этого следует, что светодиодная лента с высоким индексом цветопередачи (80 или выше) предпочтительнее для стабильного отображения цвета между естественным освещением и искусственным освещением. У нас есть еще одна запись в блоге, в которой подробно обсуждается рейтинг CRI.

Плотность

Плотность светодиодной ленты зависит от того, насколько близко друг к другу установлены отдельные светодиодные чипы на ленте. Эта спецификация измеряется в светодиодах на метр. Большее количество светодиодов на метр обеспечивает либо повышенную светоотдачу, либо более плавное освещение (без точек) за рассеивателем, либо сочетание обоих преимуществ.

Напряжение

Одноцветные и RGB светодиодные ленты обычно доступны в вариантах на 12 В или 24 В постоянного тока. С другой стороны, пиксельные светодиодные ленты обычно рассчитаны на 5 В постоянного тока. При выборе соответствующего блока питания или контроллера необходимо учитывать напряжение. Прочтите наш блог, чтобы выбрать между лентой на 12 В и 24 В.

Мощность

Номинальная мощность светодиодной ленты — это электрическая характеристика, измеряемая в ваттах на метр (Вт/м). Это зависит от типа отдельных светодиодных чипов, которые он использует, в сочетании с плотностью установки этих чипов. Эта спецификация необходима для того, чтобы вы определили, какой номинальный источник питания требуется для установленной длины полосы.

Световой поток

Световой поток или яркость светодиодной ленты измеряется в люменах на метр (лм/м). Этот фактор важен при определении общей длины светодиодной ленты, необходимой для достижения желаемого уровня освещенности в освещаемом пространстве. В качестве альтернативы, полоса с низкой светоотдачей может быть намеренно выбрана для акцентного освещения, которое специально не предназначено для обеспечения основного освещения помещения. На светоотдачу ленты влияют:

Номинальная мощность – Повышенная номинальная мощность обычно означает более высокую светоотдачу.
Эффективность – Не все светодиоды одинаковы, и современные высокоэффективные светодиодные микросхемы хорошего качества обеспечивают лучшую светоотдачу при меньшем энергопотреблении. Это выражается в люменах на ватт (лм/Вт).
Плотность светодиодов — Увеличенная плотность светодиодов увеличивает светоотдачу при условии, что тип чипа остается прежним.

Тип печатной платы

Светодиодная лента состоит из печатной платы (печатной платы), на которую устанавливаются отдельные светодиоды. Большинство светодиодных лент состоят из гибкой «ленточной» печатной платы, которая фиксируется на месте с помощью двусторонней клейкой ленты. Существует специальный тип «гибкой» светодиодной ленты, которая имеет правильные сгибы в печатной плате, что позволяет изгибать ее в двух плоскостях для изогнутого освещения. Наконец, светодиодная лента также доступна на жесткой печатной плате для самонесущих установок. Жесткая лента для печатных плат доступна только меньшей длины по сравнению со светодиодной лентой.

Ширина печатной платы

Светодиодная лента доступна различной ширины. При согласовании с желаемым светодиодным каналом необходимо учитывать ширину вашей полосы, чтобы убедиться, что она помещается внутри профиля.

Шаг реза

Светодиодная лента состоит из гибкой печатной платы, на которую крепятся отдельные светодиодные чипы. На полосе через равные промежутки отмечается место разреза между светодиодами. Это положение резки также обеспечивает точки пайки для подключения питания к полосе. Чтобы избежать мертвых зон, этот шаг резки следует учитывать при планировании длины резки светодиодного профиля, в который вы собираетесь установить ленту.

Водонепроницаемость

Стандартная светодиодная лента обычно состоит из гибкой печатной платы с установленными на ней светодиодными чипами. Ленты этого типа не являются водостойкими, и их следует использовать только в помещении в сухих условиях. Но большинство серий светодиодных лент также доступны в водонепроницаемой версии со степенью защиты IP68. Эти полосы покрыты силиконовым слоем для защиты от влаги и подходят для использования в наружном освещении и во влажных помещениях.

Наш ассортимент

Wired4Signs предлагает широкий выбор высококачественных светодиодных лент, которые производятся в Европе и соответствуют требованиям TAA. Мы предлагаем короткие отрезки светодиодной ленты для потребительских проектов, а также рулоны полной длины для подрядчиков.

Просмотрите наш ассортимент светодиодных лент здесь

Все, что вам нужно знать о светодиодных лентах

ВСЕ, ЧТО ВЫ ДОЛЖНЫ ЗНАТЬ ПЕРЕД ПОКУПКОЙ

Что такое светодиодные ленты?

Светодиодные ленты — это новые и универсальные формы освещения. Вариантов и исключений много, но в большинстве своем они имеют следующие характеристики:

Состоят из множества отдельных светодиодных излучателей, установленных на узкой гибкой печатной плате.
Работает от низковольтной сети постоянного тока
Доступны в широком диапазоне фиксированных и переменных цветов и яркости.
Поставляется в длинной катушке (обычно 16 футов / 5 метров), которую можно обрезать по длине, и включает двусторонний клей для монтажа.

Что такое светодиодная лента?

Состоят из множества отдельных светодиодных излучателей, установленных на узкой гибкой печатной плате.
Работает от низковольтной сети постоянного тока
Доступны в широком диапазоне фиксированных и переменных цветов и яркости.
Поставляется в длинной катушке (обычно 16 футов / 5 метров), которую можно обрезать по длине, и включает двусторонний клей для монтажа.

Магазин светодиодных лент →

Устройство светодиодной ленты

Светодиодная лента обычно имеет ширину полдюйма (10-12 мм) и длину до 16 футов (5 метров) или более. Их можно обрезать до определенной длины, используя всего пару ножниц вдоль линий разреза, расположенных через каждые 1-2 дюйма.

Отдельные светодиоды устанавливаются вдоль полосы, как правило, с плотностью 18-36 светодиодов на фут (60-120 на метр). Цвет света и качество отдельных светодиодов определяют общий цвет света и качество светодиодной ленты.

На обратную сторону светодиодной ленты предварительно нанесен двусторонний клей. Просто снимите защитную пленку и закрепите светодиодную ленту практически на любой поверхности. Поскольку печатная плата спроектирована так, чтобы быть гибкой, светодиодные ленты можно монтировать на изогнутых и неровных поверхностях.

Определение яркости светодиодной ленты

Яркость светодиодных лент определяется с помощью показателя люмен . В отличие от ламп накаливания, разные светодиодные ленты могут иметь разный уровень эффективности, поэтому номинальная мощность не всегда имеет значение при определении фактической светоотдачи.

Яркость светодиодной ленты обычно выражается в люменах на фут (или метр). Светодиодная лента хорошего качества должна обеспечивать световой поток не менее 450 люмен на фут (1500 люмен на метр), что обеспечивает примерно такое же количество света на фут, как и традиционная люминесцентная лампа Т8. (Например, 4-футовая люминесцентная лампа T8 = 4-футовая светодиодная лента = 1800 люмен).

Яркость светодиодной ленты в первую очередь определяется тремя факторами:

Световой поток и эффективность на светодиодный излучатель
Количество светодиодов на фут
Потребляемая мощность светодиодной ленты на метр

Светодиодная лента без указания яркости в люменах является тревожным сигналом. Вы также должны следить за недорогими светодиодными лентами, которые претендуют на высокую яркость, так как они могут перегрузить светодиоды до точки преждевременного выхода из строя.

Определение яркости светодиодной ленты

Яркость светодиодной ленты обычно указывается в люменах на фут (или метр). Светодиодная лента хорошего качества должна обеспечивать световой поток не менее 450 люмен на фут (1500 люмен на метр), что обеспечивает примерно такое же количество света на фут, как и традиционная люминесцентная лампа Т8. (Например, 4-футовая люминесцентная лампа T8 = 4-футовая светодиодная лента = 1800 люмен).

Яркость светодиодной ленты в первую очередь определяется тремя факторами:

Световой поток и эффективность на светодиодный излучатель
Количество светодиодов на фут
Потребляемая мощность светодиодной ленты на метр

Плотность светодиодов и потребляемая мощность

Вы можете встретить различные названия светодиодных излучателей, такие как 2835, 3528, 5050 или 5730. Не беспокойтесь об этом слишком сильно, так как самое важное в светодиодной ленте — это количество светодиодов на фут. , и потребляемая мощность на фут.

Плотность светодиодов важна для определения расстояния между светодиодами (шага) и наличия видимых горячих точек и темных пятен между излучателями светодиодов. Более высокая плотность 36 светодиодов на фут (120 светодиодов на метр) обычно обеспечивает наилучший и наиболее равномерно распределенный световой эффект. Светодиодные излучатели являются наиболее дорогим компонентом производства светодиодных лент, поэтому при сравнении цен на светодиодные ленты обязательно учитывайте разницу в плотности светодиодов.

Далее рассмотрим потребляемую мощность светодиодной ленты на фут. Потребляемая мощность говорит нам о количестве энергии, которое будет потреблять система, поэтому это важно для определения ваших затрат на электроэнергию и требований к источнику питания (см. ниже). Светодиодная лента хорошего качества должна обеспечивать мощность 4 Вт на фут или более (15 Вт/метр).

Наконец, быстро проверьте, не перегружены ли отдельные светодиоды, разделив мощность на фут на плотность светодиодов на фут. Для светодиодных лент обычно хорошим признаком является то, что мощность каждого светодиода не превышает 0,2 Вт.

Узнайте больше о факторах, влияющих на срок службы светодиодных лент.

Варианты цвета светодиодной ленты: Белый

Светодиодные ленты доступны в различных оттенках белого или цвета. Как правило, белый свет является наиболее полезным и популярным вариантом для внутреннего освещения.

При описании различных оттенков и качеств белого цвета важно помнить о двух показателях: цветовая температура (CCT) и индекс цветопередачи (CRI).

Цветовая температура определяет, насколько «теплым» или «холодным» выглядит свет. Мягкое свечение традиционной лампы накаливания имеет низкую цветовую температуру (2700K), в то время как четкий, яркий белый цвет естественного дневного света имеет высокую цветовую температуру (6500K).

Цветопередача — это мера того, насколько точно цвета отображаются под источником света. Под светодиодной лентой с низким CRI цвета могут казаться искаженными, размытыми или неразличимыми. Светодиодные продукты с высоким индексом цветопередачи обеспечивают свет, который позволяет объектам выглядеть так, как они выглядят при идеальном источнике света, таком как галогенная лампа или естественный дневной свет. Также ищите R9 источника светазначение, которое предоставляет дополнительную информацию о том, как отображаются красные цвета.

Нужна помощь в выборе цветовой температуры? Смотрите наш учебник здесь.

Отрегулируйте ползунки ниже для визуальной демонстрации CRI и CCT в действии.

Подогреватель ← CCT → Охладитель

Нижний ← CRI → Высший

Варианты цвета светодиодной ленты: фиксированный и переменный цвет

Иногда вам может понадобиться резкий, насыщенный цветовой эффект. В этих ситуациях цветные светодиодные ленты могут предложить отличные акценты и театральные световые эффекты. Доступны цвета во всем видимом спектре — фиолетовый, синий, зеленый, янтарный, красный — и даже ультрафиолетовый или инфракрасный.

Существует два основных типа цветных светодиодных лент: фиксированный одноцветный и меняющий цвет. Светодиодная лента фиксированного цвета излучает только один цвет, а принцип работы такой же, как у белых светодиодных лент, которые мы обсуждали выше. Светодиодная лента с изменяющимся цветом состоит из нескольких цветовых каналов на одной светодиодной ленте. Самый простой тип будет включать красный, зеленый и синий каналы (RGB), что позволит вам динамически смешивать различные цветовые компоненты на лету для получения практически любого цвета.

Некоторые позволяют динамически управлять настройкой температуры белого цвета или даже цветовой температурой и оттенками RGB.

Здесь изображена наша фиолетовая светодиодная лента SimpleColor™ внутри алюминиевого канала.

Входное напряжение и блок питания

Большинство светодиодных лент рассчитаны на работу при напряжении 12 В или 24 В постоянного тока. При питании от стандартного сетевого источника питания (например, бытовой розетки) с напряжением 120/240 В переменного тока мощность необходимо преобразовать в соответствующий низковольтный сигнал постоянного тока. Это наиболее часто и просто достигается с помощью источника питания постоянного тока.

Убедитесь, что ваш блок питания имеет достаточную мощность для питания светодиодных лент (подробные шаги здесь). Для каждого источника питания постоянного тока указан максимальный номинальный ток (в амперах) или мощность (в ваттах). Определить общую потребляемую мощность светодиодной ленты по следующей формуле:

Мощность = мощность светодиода (на фут) x длина светодиодной ленты (в футах)

Пример сценария подключения светодиодной ленты длиной 5 футов, где потребляемая мощность светодиодной ленты составляет 4 Вт на фут:

Мощность = 4 Вт на фут x 5 футов = 20 Вт

Потребляемая мощность на фут (или метр) почти всегда указана в техническом описании светодиодной ленты.

Не уверены, стоит ли выбирать между 12 В и 24 В? При прочих равных, 24 В, как правило, лучший выбор. Подробнее здесь.

Входное напряжение и блок питания

Мощность = мощность светодиода (на фут) x длина светодиодной ленты (в футах)

Мощность = 4 Вт на фут x 5 футов = 20 Вт

Потребляемая мощность на фут (или метр) почти всегда указана в техническом описании светодиодной ленты.

Не уверены, стоит ли выбирать между 12 В и 24 В? При прочих равных, 24 В, как правило, лучший выбор. Подробнее здесь.

Как подключить светодиодные ленты

Каждый сегмент светодиодной ленты должен быть подключен к источнику питания постоянного тока или другой сегмент светодиодной ленты, подключенный к источнику питания постоянного тока (последовательная цепочка). Способ подключения будет зависеть от типа проводов или вилок, поставляемых со светодиодной лентой, а также от того, есть ли вилка в блоке питания постоянного тока. Если вы знакомы и знакомы с пайкой, часто это может обеспечить наиболее экономичное и гибкое решение.

Не знаете, как или не хотите иметь дело с припоем? Вы также можете использовать аксессуары для разъемов без пайки для подключения сегментов светодиодной ленты к источникам питания и другим сегментам светодиодной ленты.

Подробнее →

Алюминиевые каналы и радиатор

Несмотря на свою универсальность и простоту использования, светодиодные ленты, тем не менее, являются компонентами печатной платы. Монтаж светодиодных лент внутри алюминиевого канала вместе с крышкой рассеивателя может значительно улучшить эстетику осветительной установки.

Алюминиевые каналы обычно представляют собой длинные куски экструдированного алюминия U- или V-образной формы. Светодиодная лента укладывается и закрепляется (с помощью двустороннего скотча) в нижней части канала. Затем длинный кусок матового поликарбонатного пластика (обычно снабженный алюминиевым каналом) защелкивается на верхней части алюминиевого канала.

Возможно, вы правильно прочитали в другом месте, что светодиоды нуждаются в эффективном управлении температурой для надежной работы. Более качественные светодиодные ленты на самом деле уступают светодиодам и рассчитаны на десятки тысяч часов работы без какого-либо теплоотвода. Во время работы светодиодная лента может нагреваться на ощупь, но повышение температуры намного ниже тепловых пределов светодиодов и компонентов печатной платы. (Наши продукты обычно демонстрируют повышение температуры на 55 F или 30 C по сравнению с температурой окружающей среды без какого-либо теплоотвода).

Алюминиевые каналы могут помочь рассеивать тепло от светодиодных лент, но по большей части они не нужны для управления температурой и в основном предназначены для монтажа и рассеивания.

Подробнее →

Диммирование и управление цветом

В отличие от светодиодных ламп , все светодиодные ленты могут диммироваться при использовании соответствующего оборудования. Существует два метода затемнения светодиодных лент: традиционный настенный диммер с фазовой отсечкой или низковольтный диммер постоянного тока. Диммер с отсечкой фазы переменного тока обычно наиболее идеален для освещения жилых и коммерческих помещений, где входной сигнал диммирования поступает от традиционного диммера с настенным выключателем. Для этой установки требуется источник питания с регулируемой яркостью TRIAC.

Низковольтный диммер постоянного тока или (RGB) контроллер обычно представляет собой ручной или цифровой модуль диммера, который размещается между источником питания постоянного тока и светодиодной лентой. Этот подход лучше всего подходит для приложений с изменением цвета или менее постоянных осветительных установок.

Подробнее →

Определение качества светодиодных лент

Иногда бывает сложно отличить светодиодные ленты, предназначенные для обеспечения высокой производительности и долговечности, от тех, которые таковыми не являются. Ниже приведены некоторые подсказки, чтобы знать, где искать.

Состав и качество печатной платы – Для светодиодных лент большей мощности качество и технические характеристики базовой печатной платы имеют первостепенное значение. Поскольку через каждую секцию должен проходить высокий уровень электрического тока, требуется достаточное количество медного материала. Ищите светодиодные ленты с медным весом не менее 2 унций, а в идеале 4 унции, чтобы печатная плата могла выдерживать более высокую мощность – в противном случае вы можете стать жертвой падения напряжения.

Количество и качество светодиодов – Эффективность, качество и стабильность светового потока напрямую определяются светодиодными излучателями. Ищите светодиодные ленты, которые предъявляют строгие требования к качеству и спецификациям светодиодных излучателей, и следите за светодиодными лентами, которые претендуют на высокую мощность, несмотря на малое количество светодиодов, поскольку это может указывать на перегрузку светодиодных излучателей, что приводит к преждевременному выходу из строя.

Поверхность светодиодной ленты – Высококачественные светодиодные ленты обычно имеют дополнительное покрытие белой краской, которое помогает повысить отражательную способность света и увеличить общую светоотдачу. В более дешевых светодиодных лентах этот шаг можно пропустить, сохранив медный цвет. Это может повлиять как на яркость, так и на цвет света, особенно при установке алюминиевого канала.

Определение качества светодиодной ленты

Иногда бывает сложно отличить светодиодные ленты, предназначенные для обеспечения высокой производительности и долговечности, и те, которые таковыми не являются. Ниже приведены некоторые подсказки, чтобы знать, где искать.

Хотите узнать больше?

Посетите наш центр поддержки продуктов, чтобы узнать больше о наших продуктах. Загрузите спецификации, отчеты об испытаниях и свяжитесь с нами по любым вопросам.

ПОДДЕРЖКА ПРОДУКТА

В чем разница между типами корпусов светодиодов, такими как 3528, 5050 и 2835?

Дом / Блог / Конструкции печатных плат / В чем разница между типами корпусов светодиодов, такими как 3528, 5050 и 2835?

При поиске светодиодной продукции вы можете встретить различные 4-значные обозначения типов светодиодов. Когда вы впервые столкнетесь с этими кодами, вы можете быть очень озадачены тем, что они означают! Читайте дальше, чтобы узнать разницу между распространенными типами светодиодов и на что обратить внимание.

Прежде всего, что такое светодиодная упаковка?

Светодиодная лампа обычно состоит из нескольких светодиодов, установленных на печатной плате, обычно с определенной плотностью, например 60 на метр для светодиодных лент. Однако каждый из этих светодиодов выпускается в различных типах, называемых пакетами светодиодов.

Корпус светодиода представляет собой пластиковый корпус, содержащий светодиодный чип и люминофор. Светодиодный чип представляет собой полупроводниковый материал, который излучает свет (синий свет), а люминофор преобразует часть этого света в волны зеленого и красного цветов. Эта смесь приводит к белому свету, излучаемому светодиодным пакетом.

Различные типы корпусов светодиодов

Типы корпусов светодиодов обозначаются четырехзначными кодами, такими как 3528, 5050, 3030 и 2835. Первые две цифры относятся к ширине упаковки, а последние две цифры относятся к ее длине. , в десятых долях миллиметра. Так, например, корпус светодиода 3528 имеет ширину 3,5 мм и длину 2,8 мм.

Вообще говоря, корпус большего размера может выдерживать большую мощность. Это связано с тем, что у него больше площадь поверхности для рассеивания тепла. Однако имейте в виду, что это не всегда жесткое правило. Корпус 2835, например, имеет те же размеры площади поверхности, что и корпус 3528, но представляет собой более новую конструкцию корпуса, которая обеспечивает гораздо более высокие уровни мощности. Материал корпуса (например, PPA, PCT или керамика) и тепловая конструкция также влияют на мощность.

Светодиоды поколения 1: 3528 и 5050

Первое поколение светодиодов для поверхностного монтажа представлено в размерах 3528 и 5050. 3528 обычно содержит один светодиодный чип на 20 мА (приблизительно 0,06 Вт), а 5050 обычно содержит три светодиодных чипа на 20 мА (приблизительно 0,2 Вт). Таким образом, один блок 5050 светодиодов имеет емкость 3x 3528 светодиодов.

В дополнение к более высокой емкости, поскольку в корпусе 5050 обычно достаточно места для трех различных светодиодных чипов, это популярный метод упаковки светодиодов RGB, для которых требуется несколько цветов. Конечно, их также можно использовать для упаковки одноцветных белых светодиодов, в которых будут использоваться три синих светодиодных чипа.

Существует около 3528 RGB-светодиодов, но обычно они содержат только один цвет для каждого светодиода. Это может вызвать дополнительные проблемы, когда вы можете увидеть некоторые тени или сдвиги цвета из-за неравномерного интервала. Поскольку микросхемы светодиодов RGB расположены в одном корпусе для светодиода 5050, точечный источник работает лучше.

Второе поколение: 2835 и 5730

Во втором поколении светодиодов плотность мощности увеличилась. Каждый светодиод 2835 обычно потребляет ток 60 мА (0,2 Вт), а светодиод 5730 — 150 мА каждый (0,5 Вт). Благодаря усовершенствованиям в технологии светодиодных чипов и тепловому дизайну корпуса уровни мощности на уровне светодиодов значительно возросли. В действительности, некоторые уровни мощности этих светодиодов будут превышать общую тепловую мощность системы светодиодных лент, поскольку тепловыделение светодиодной ленты ограничено из-за материала и отсутствия теплоотвода.

Светодиоды второго поколения 2835 и 5730 также имеют более низкий профиль. Если вам нужно разместить светодиодные ленты в месте с ограниченным вертикальным пространством, это может быть преимуществом, и, кроме того, такой дизайн упаковки создает меньше проблем с пожелтением бахромы.

Другие типы упаковки

3014 могут быть другим типом упаковки светодиодов, с которым вы столкнетесь. Эти светодиоды рассчитаны на низкую мощность (примерно 20 мА каждый) и обычно используются в приложениях для подсветки ЖК-дисплеев, где для равномерности требуется большое количество светодиодов. Точно так же существуют продукты со светодиодными лентами, в которых эти светодиоды расположены по диагонали с высокой плотностью, чтобы создать однородный линейный источник света. 9Светодиоды 0005

3030 также используются в светодиодных лентах. Многие из этих продуктов используют преимущества симметричной круглой поверхности излучения света, поскольку их можно сочетать с вторичной оптикой и линзами. Светодиоды 3030 обычно рассчитаны на работу при токе 300 мА или более (до 1,0 Вт), но из-за тепловых проблем обычно не работают на полную мощность на светодиодных лентах.

Итог

При выборе светодиодной ленты тип светодиода может быть одним из наиболее важных аспектов ее характеристик. Обязательно учитывайте качество и производительность на уровне отдельных светодиодов в дополнение к общему количеству, так как это может повлиять на общую производительность.

Внутренняя схема светодиодной ленты и информация о напряжении

В этой статье рассматривается внутренняя схема и работа светодиодной ленты. Эта информация… Подробнее

Использование светодиодной ленты 12 В в системе 24 В

Возможно, вы знакомы с различиями между системами постоянного тока 12 В и 24 В и различными … Подробнее

Когда и зачем светодиодам нужны токоограничивающие резисторы?

Если вы работаете с какой-либо схемой, включающей светодиоды, вы, возможно, сталкивались с предупреждениями или рекомендациями всегда использовать ограничитель тока. посмотрите и сравните типы гибких светодиодных лент, вы, вероятно, сосредоточитесь на цветовой температуре, количестве светодиодов и правильном сочетании . .. Подробнее

Назад к блогу Waveform Lighting

Просмотрите нашу коллекцию статей, инструкций и руководств по различным применениям освещения, а также подробные статьи по науке о цвете.

Обзор продуктов освещения Waveform

Светодиодные лампы серии A

Наши лампы A19 и A21 подходят для стандартных светильников и идеально подходят для напольных и настольных светильников.

Светодиодные лампы-канделябры

Наши светодиодные лампы-канделябры обеспечивают мягкий и теплый свет в декоративном стиле, который подходит для светильников E12.

Светодиодные лампы BR30

Лампы BR30 — это потолочные светильники, которые подходят для жилых и коммерческих светильников с отверстиями шириной 4 дюйма или шире.

Светодиодные лампы T8

Непосредственно замените 4-футовые люминесцентные лампы нашими светодиодными трубчатыми лампами T8, совместимыми как с балластами, так и без них.

LED-Ready T8 Светильники

Светодиодные трубчатые светильники, предварительно смонтированные и совместимые с нашими светодиодными лампами T8.

Светодиодные линейные светильники

Линейные светильники длиной 2 и 4 фута. Подключается к стандартным настенным розеткам и крепится с помощью винтов или магнитов.

Светодиодные светильники для магазинов

Потолочные светильники с подвесными цепями. Включается в стандартные настенные розетки.

Светодиодные лампы UV-A

Мы предлагаем светодиодные лампы с длиной волны 365 нм и 395 нм для флуоресцентных и полимеризационных применений.

Светодиодные лампы УФ-С

Мы предлагаем светодиодные лампы УФ-С с длиной волны 270 нм для бактерицидного применения.

Светодиодные модули и аксессуары

Светодиодные печатные платы, панели и другие форм-факторы для различных промышленных и научных приложений.

Светодиодные ленты

Яркие светодиодные излучатели, установленные на гибкой печатной плате. Может быть отрезан по длине и установлен в различных местах.

Диммеры светодиодной ленты

Диммеры и контроллеры для регулировки яркости и цвета системы освещения светодиодной ленты.

Блоки питания для светодиодных лент

Блоки питания для преобразования линейного напряжения в низкое постоянное напряжение, необходимое для систем светодиодных лент.

Швеллеры алюминиевые

Швеллеры из экструдированного алюминия для монтажа светодиодных лент.

Соединители для светодиодных лент

Непаянные соединители, провода и адаптеры для соединения компонентов системы светодиодных лент.

Как подключить светодиодную ленту к источнику питания

Если вы новичок в использовании светодиодных лент, но хотите запустить их, самым важным шагом является выяснение того, как обеспечить соответствующую входную мощность для светодиодной ленты. для того, чтобы он загорелся. В зависимости от того, где вы приобрели светодиодную ленту и блок питания для светодиодов, способы настройки могут различаться. Ниже мы рассмотрим наиболее распространенные настройки.

Обеспечение электрической совместимости светодиодной ленты и источника питания

Большинство светодиодных лент работают от низковольтного постоянного тока. Обычно используются напряжения постоянного тока 12 В и 24 В.

В первую очередь убедитесь, что источник питания рассчитан на правильное напряжение, которое соответствует напряжению светодиодной ленты. Пониженное напряжение на светодиодной ленте приведет к тому, что светодиодная лента будет работать с меньшей яркостью или вообще не будет светить, а перенапряжение приведет к перегоранию ваших светодиодов.

Во-вторых, убедитесь, что мощность блока питания достаточна для длины используемой светодиодной ленты. Это можно рассчитать, взглянув на лист спецификаций светодиодной ленты, в котором обычно указывается потребляемый ток или мощность на длину.

Если оба эти условия соблюдены, с точки зрения электричества мы готовы к работе.

Схема подключения светодиодной ленты Waveform Lighting

Далее нам нужно проверить, совместимы ли блок питания и светодиодная лента физически с точки зрения разъемов и вилок. Поскольку светодиодные ленты и блоки питания поставляются с различными типами подключения, это может немного запутать. Итак, чтобы пролить свет (каламбур!) мы составили диаграмму ниже.

Нажмите здесь, чтобы загрузить PDF-версию, которая может помочь, если у вас возникли проблемы с размером текста.

Как интерпретировать эту диаграмму:

Сначала определите тип соединения, используемого на «стороне источника питания» (заштриховано зеленым цветом). Затем определите тип соединения, используемого на «стороне светодиодной ленты» (заштриховано синим цветом). Подробная инструкция по определению типа приведена ниже.

Затем найдите пересечение строки и столбца, которые относятся к вашей настройке. Например, если у вас есть «Открытые провода» на вашем блоке питания и «Гнезда постоянного тока» на вашей светодиодной ленте, обратитесь к нижнему правому квадрату в таблице.

Фото и текст внутри квадрата описывают способ подключения, а также аксессуары и компоненты, которые вам потребуются. Дополнительные сведения см. ниже:

Определение выходного разъема постоянного тока источника питания (заштрихован зеленым)

Начнем с рассмотрения типа разъема источника питания на стороне выхода постоянного тока.

Наиболее распространенным разъемом является вилка постоянного тока, такая как используется в источниках питания Waveform Lighting FilmGrade:

В других случаях, например с блоками питания Meanwell, вилки может вообще не быть — только два провода, помеченные красным и белым:

Оба типа могут работать со светодиодной лентой, но метод подключения будет другим, поэтому обязательно определите это, прежде чем двигаться дальше.

Затем проверьте тип соединения на светодиодной ленте (выделено синим цветом)

Почти все светодиодные ленты имеют медные контактные площадки, обозначенные (+) и (-) на самой ленте. Именно сюда в конечном итоге должны подаваться электрические входы. В зависимости от вашей конкретной ситуации вы, вероятно, столкнетесь с тремя различными возможными сценариями.

В первом сценарии (первая строка таблицы), если вы разрезаете какие-либо сегменты катушки светодиодной ленты, вы обнаружите, что на конце каждого сегмента остаются (примерно) полукруглые медные площадки.

Если вы приобрели целую катушку, производитель, скорее всего, предоставил несколько проводов, уже закрепленных на концах светодиодной ленты. Провода могут быть открытыми с оголенным проводом (второй сценарий) или заканчиваться розеткой постоянного тока (третий сценарий). Если вы разрежете светодиодную ленту на более короткие сегменты, вы получите по крайней мере один сегмент, который подпадает под первый сценарий.

См. приведенную выше таблицу, чтобы определить, как подключить каждый из этих сценариев к источнику питания.

Помните о некоторых основных принципах электроники: конечная цель состоит в том, чтобы соединить положительный провод (обычно красный) выхода постоянного тока источника питания с (+) медной контактной площадкой, а отрицательный или заземленный (обычно черный или белый) выход постоянного тока источника питания к (-) медной контактной площадке.

Преобразование медных контактных площадок в провода

Если вы разрезаете светодиодную ленту на более короткие сегменты, скорее всего, вы получите медные контактные площадки без каких-либо проводов. Во многих учебниках и обучающих видеороликах сразу же предлагается припаять провода к этим медным площадкам для получения электрического соединения. Но пайка не для всех. Это может быть грязно и требует некоторой практики, чтобы сделать хорошо.

Вместо этого мы рекомендуем использовать разъемы без пайки. Эти разъемы предназначены для защелкивания на концах светодиодной ленты, чтобы провода надежно соприкасались с медными контактными площадками. Поскольку зажимы крепятся надежно, припой не требуется.

Точно так же, за считанные секунды, вы можете преобразовать медные площадки на конце сегмента светодиодной ленты в провода.

И, что самое приятное, вы можете просто отстегнуть защелку, чтобы освободить и снять светодиодную ленту с разъема.

(У нас также есть разъемы без пайки для соединения двух сегментов светодиодной ленты.)

Следует ли соединять сегменты светодиодной ленты «параллельно» или «последовательно»?

Если вы пытаетесь подключить более одного сегмента светодиодной ленты к одному блоку питания, вы можете внезапно осознать, что можете подключить первый сегмент ко второму сегменту «последовательно» или подключить два сегмента независимо к одному и тому же источнику питания. источник питания.

Как правило, “последовательно” будет более простым, но может привести к некоторым проблемам с падением напряжения. Подробный анализ преимуществ и недостатков каждого подхода см. здесь.

Где можно приобрести аксессуары для подключения светодиодных лент к источнику питания?

Мы предлагаем аксессуары для продажи непосредственно в нашем магазине. См. ссылки ниже.

Заказной номер 7095 (штыревой адаптер переменного тока)

Заказной номер 7094 (гнездовой адаптер переменного тока)

Заказной номер 3070 Разъем без пайки

Имеет ли значение цветопередача? Индекс цветопередачи 80 против 90 CRI против 95 CRI

Цветопередача является сложным аспектом освещения, потому что . .. Подробнее

Как выбрать напряжение светодиодной ленты

При поиске светодиодной ленты вы можете неоднократно сталкиваться с уровень напряжения. Но вы не уверены, что именно это означает? Знаете ли вы… Читать дальше

4 основных момента, которые следует учитывать при покупке светодиодных прожекторов

В последние годы вы, возможно, обнаружили, что галогенная лампа, которую вы покупали в течение многих лет, больше не доступна в вашем местном магазине. хозяйственный магазин. … Подробнее

Выбор между 2700K и 3000K

При поиске светодиодных осветительных приборов для дома и жилых помещений вы часто столкнетесь с выбором из… Подробнее

Назад к блогу Waveform Lighting

Обзор продукции Waveform Lighting

Светодиодные лампы серии A

Светодиодные лампы-канделябры

Светодиодные лампы BR30

Светодиодные лампы T8

LED-Ready T8 Светильники

Светодиодные линейные светильники

Светодиодные светильники для магазинов

Потолочные светильники с подвесными цепями. Включается в стандартные настенные розетки.

Светодиодные лампы UV-A

Светодиодные лампы УФ-С

Мы предлагаем светодиодные лампы УФ-С с длиной волны 270 нм для бактерицидного применения.

Светодиодные модули и аксессуары

Светодиодные печатные платы, панели и другие форм-факторы для различных промышленных и научных приложений.

Светодиодные ленты

Диммеры для светодиодных лент

Диммеры и контроллеры для регулировки яркости и цвета системы светодиодных лент.

Блоки питания для светодиодных лент

Швеллеры алюминиевые

Швеллеры из экструдированного алюминия для монтажа светодиодных лент.

Соединители для светодиодных лент

Непаянные соединители, провода и адаптеры для соединения компонентов системы светодиодных лент.

Полное руководство по светодиодным лентам

Светодиодные ленты — это воплощение мечты домашнего мастера. Поверьте мне, я несколько раз погружался в запой, просматривая многочасовые видеоролики о светодиодных проектах.

Несмотря на то, что я нашел массу действительно хороших идей (и потратил впустую много часов), я изо всех сил пытался найти одно место, где я мог бы получить всю информацию, необходимую для создания моего собственного проекта.

Вот для чего предназначено это руководство.

Это руководство поможет вам пройти путь от новичка до готового проекта.

Я научу вас правильно выбирать и устанавливать светодиодные ленты для вашего применения. Я также научу вас, как выбрать и установить соответствующие контроллеры и блоки питания, соответствующие вашим светодиодным лентам. А попутно я отвечу на общие вопросы и поделюсь советами, которые узнал.

Наконец, в конце приведен список продуктов, рекомендованных мной для вашего проекта светодиодной ленты.

Содержание

Типы микросхем светодиодных лент
Что означают буквы?
Что означают цифры?
Как правильно выбрать светодиодную ленту
Яркость
Эффективность
Нужен ли мне свет с высоким CRI?
Что лучше: 12 В или 24 В?
Какой толщины медь?
Как установить светодиодные ленты
Как подключить светодиодные ленты
Как поступить с углами
Снять светодиодные ленты
Как подключить светодиодные ленты
Блок питания 9 Блок питания0022
Установка блока питания
Как запитать очень длинные ленты
Как правильно выбрать размер провода
Как управлять светодиодными лентами
Всегда ли нужен контроллер?
Как регулировать яркость светодиодных лент
Как управлять цветом светодиодных лент
Беспроводные протоколы
Где установить контроллер
Как управлять цифровыми (адресными) светодиодными лентами
Рекомендуемые продукты
- Заключительные мысли

[adinserter block = ”6″]

Типы микросхем светодиодных лент

встретить всевозможные комбинации букв и цифр, которые должны описывать полосу, на которую вы смотрите.

Что означают буквы?

Буквы в описании относятся к выходным цветам светодиодных чипов на ленте.

Если буквы разделены знаком «+» или пробелом, это обычно означает, что это отдельные чипы. Если места нет, обычно это означает, что они все интегрированы в один чип.

Когда светодиоды находятся на отдельных чипах, меньшее количество ламп может быть упаковано в полосу той же длины.

RGB – красный, зеленый, синий

Светодиод RGB содержит три диода (LED означает светоизлучающий диод) на одном чипе: по одному для каждого цвета. Каждый цвет подключен к своему каналу. Регулируя мощность, подаваемую на каждый цвет (с помощью контроллера), можно создать любую комбинацию цветов.

W – Белый

Обычно буква «W» означает чистый белый цвет (6500K). Там нет установленного стандарта, поэтому обязательно перепроверьте.

WW – Теплый белый

Теплый белый – обычно 2700K, подобный цвету лампы накаливания.

CW – Холодный (или холодный) белый

Холодный белый находится в диапазоне 6500K, но проверьте, чтобы быть уверенным.

CCT – цветовая корреляция по температуре

CCT обычно означает, что полоса включает два канала белого цвета. Один теплый белый, другой холодный белый. Регулируя мощность, подаваемую на каждый белый канал, полоса может излучать любой белый свет, равный или промежуточный между двумя светодиодами. Светодиоды CCT могут быть как на одном чипе, так и на отдельных чипах.

Examples of common LED chip configurations:

Label	Description
RGB	A single 3 channel chip with RGB LEDs
RGBW	A single 4 channel chip with RGB and white LEDs
RGB+W	Одна 3-канальная микросхема с RGB-светодиодами и отдельная одноканальная микросхема с белыми светодиодами
RGB+CCT	Одна 3-канальная микросхема со светодиодами RGB и отдельная 2-канальная микросхема с холодным белым светом и теплые белые светодиоды
RGBCCT	Одна 5-канальная микросхема со светодиодами RGB, CW и WW

Что означают цифры?

Описание светодиодной ленты часто включает 4-значное число, например 5050 или 2835. Число обычно описывает размер чипа.

Например, светодиодный чип 5050 имеет размеры 5,0 мм в ширину и 5,0 мм в высоту. Точно так же чип 2835 имеет размеры 2,8 мм в ширину и 3,5 мм в высоту.

Если вы смотрите на полосу с цифровой адресацией, вы, скорее всего, увидите четырехзначный номер (например, WS2812B или SK6812). Но в данном случае это не имеет никакого отношения к размеру чипа. Вместо этого номер является названием встроенного чипа контроллера светодиодов.

Source
Common addressable LED controllers:
WS2811
WS2812 ECO
WS2812B
WS2813

WS2815
SK6812
SK9822
Размер имеет значение?
Хотя большинство чипов одинакового размера имеют схожие характеристики, не все производители чипов одинаковы. Поэтому нет гарантии, что чипы одного размера от разных производителей будут иметь одинаковую производительность.
Как правило, чип большего размера ярче, но не обязательно. В конечном счете, общую яркость определяют несколько факторов, включая конструкцию микросхемы, потребляемую мощность и используемые материалы.
Например, ниже приведена таблица с основными характеристиками трех разных чипов производства Epistar (популярного производителя светодиодов).
Светодиод Площадь поверхности чипа Световой поток Потребляемая мощность
2835 9.8 mm2 22-24 lm 0.2 W
5054 27 mm2 45-55 0.5 W
5630 16.8 mm2 50-60 lm 0.5 W
Обратите внимание, что 5630 излучает больше света, чем 5054, несмотря на меньшую площадь поверхности. Кроме того, ему удается излучать больше света, используя то же количество энергии (более эффективно).
Размер делает играют роль в определении того, сколько светодиодов можно установить на ленту:
1. Узкий чип можно установить на ленту ближе друг к другу, создавая более равномерный свет.
2. На большой микросхеме потенциально можно разместить несколько диодов на одной микросхеме. Это может обеспечить лучший интервал для многоцелевых (изменяющих цвет) полосок.
Например, микросхема RGBCCT имеет 5 диодов на одной микросхеме. Один и тот же чип используется непрерывно по всей полосе. Каждая фишка может создавать цвета и белые.
Сравните это с полосой RGB+CCT. Используются две разные микросхемы. Один создает цвета, а другой создает белые. Они расположены поочередно.
Расстояние между каждым светодиодом одинакового цвета больше на полосе RGB+CCT по сравнению с полосой RGBCCT. На практике больший зазор может сделать свет менее однородным.
Как правильно выбрать светодиодную ленту
Существует, казалось бы, бесконечное количество вариантов светодиодных лент, которые продаются в широком ценовом диапазоне. В чем разница между дешевым и дорогим? И что лучше для вашего проекта?
Яркость
Яркость или светимость обычно измеряется в люменах. Что касается светодиодных лент, вас интересует вопрос, насколько яркой является моя лента на единицу длины? Таким образом, вместо общего количества люменов вам следует искать люмены на фут или люмены на метр.
Вот несколько рекомендаций по выбору уровня яркости в зависимости от ситуации.
Применение Рекомендуемый люмен/фут
Акцентное/настроенное освещение 150-350
Under cabinet lighting 175-525
Task lighting (close) 275-450
Task lighting (far) 350-700
Indirect lighting 375-575
Замена люминесцентной лампы 500-950
Источник
Рекомендуется приобрести полоски повышенной яркости для вашего применения. Затем приобретите диммер, чтобы уменьшить яркость до желаемого уровня.
Использование диммера снизит рабочую температуру светодиодов, что продлит срок их службы.
Кроме того, по мере старения светодиоды теряют часть своей яркости. Если вы с самого начала немного увеличите размер своих светодиодов, у вас будет дополнительная яркость, чтобы компенсировать разницу по мере их старения.
Эффективность
Светимость не всегда раскрывает полную картину. Вы можете получить больше яркости от любого светодиода, если пропустите через него достаточную мощность, но это не всегда хорошо.
Производитель светодиодных лент может увеличить выходной световой поток за счет увеличения мощности светодиодов. Это заставит их светить ярче, но также заставит их нагреваться и работать менее эффективно. Поскольку нагрев является основной причиной преждевременного выхода светодиода из строя, вполне вероятно, что сверхмощные светодиоды не прослужат так долго, как могли бы.
По этой причине хорошо задать вопрос, сколько света он излучает по сравнению с потребляемой мощностью? Это отношение называется светоотдачей. Он часто указан в спецификациях продуктов. Если нет, вы можете рассчитать эффективность, разделив количество люменов на потребляемую мощность.
Нужен ли мне
свет с высоким индексом цветопередачи?
Индекс цветопередачи (CRI) — это показатель того, насколько точно искусственный источник света воспроизводит естественный свет. Сообщается как число от 0 до 100.
CRI выше 80 является приемлемым для большинства приложений.
CRI выше 90 считается высоким CRI и в основном используется в розничной торговле, искусстве, кино или фотографии. Некоторые из светодиодных лент самого высокого качества имеют индекс цветопередачи 97-99.
Почему CRI важен?
Объекты при низком освещении CRI могут казаться тусклыми или резкими в зависимости от освещения и цвета. Цвета будут менее яркими, а общий световой эффект будет казаться менее ярким.
Но почему?
ПРИМЕЧАНИЕ. Далее следует техническое объяснение того, что делает свет с высоким индексом цветопередачи. Вы можете пропустить это, если занудные вещи заставляют ваши глаза стекленеть.
Свет, который мы можем видеть, обычно не состоит из одной длины волны. Скорее, это набор волн, охватывающих видимый спектр. Цвет, которым кажется свет, является средним значением включенных волн.
Спектр видимого света Источник
Как показано на изображении выше, разные длины волн соответствуют тому, что мы видим как разные цвета. Цвет объекта будет определяться длинами волн света, который он отражает.
Например, если солнце светит на объект, и мы видим красный цвет, это означает, что объект поглотил все длины волн света, кроме света в красном диапазоне длин волн. Этот свет отражается в наших глазах, заставляя нас видеть красный объект.
Что произойдет, если вместо солнечного света мы посветим на яблоко светодиодом?
Что ж, если это стандартный недорогой светодиод, результатом, скорее всего, будет тусклое, оранжевое и в целом непривлекательное яблоко.
Почему?
Солнечный свет в полдень имеет коррелированную цветовую температуру (CCT) 5500-6000K. Вы можете подумать, что для того, чтобы воспроизвести дневной свет, вам просто нужно купить светодиод с такой же CCT. Но это сложнее.
Любой видимый свет можно разложить на части, измерив мощность волн в заданном диапазоне длин волн. Это часто отображается в виде графика с использованием графика спектрального распределения мощности. Ниже приведен график спектрального распределения мощности дневного света.
Источник
Типичный светодиод имеет график спектрального распределения мощности, который выглядит примерно так, как показано на рисунке слева. Обратите внимание, что вокруг голубых и красных областей имеются значительные дефекты. Это приведет к тому, что объекты, включающие эти цвета, будут выглядеть «не так», если смотреть на них при таком освещении.
Светодиод с высоким индексом цветопередачи имеет более равномерное спектральное распределение мощности, как на изображении справа. Этот конкретный сделан YUJILEDS.
Типичный светодиод с высоким CRI LED
Ниже показан тот же YUJILED в сравнении с дневным светом (белая пунктирная линия).
Можно изготовить светодиодный светильник с цветовой температурой 6000K (соответствует дневному свету). Но если спектральное распределение мощности не совсем соответствует естественному свету, объекты всегда будут выглядеть «не так», если смотреть на них под светом.
Лучше 12 В или 24 В? Светодиодные ленты
чаще всего доступны на 5 В, 12 В или 24 В.
Для аналоговых полос большинство людей выберет либо 12 В, либо 24 В. Как правило, 12 В идеально подходит для небольших установок, но для больших установок лучше использовать 24 В.
Для проектов с цифровыми полосами иногда удобно использовать полосы 5 В. Большинство цифровых контроллеров работают от 5 В, что позволяет контроллеру и полосам работать от одного источника питания. Кроме того, на лентах 5 В каждый отдельный светодиод может управляться независимо.
Более высокое напряжение означает более длительную работу
Лента с более высоким напряжением, как правило, может работать дольше, не испытывая последствий падения напряжения.
Что такое падение напряжения?
Падение напряжения приводит к тому, что светодиодные ленты теряют яркость по мере увеличения длины ленты. Светодиоды в начале полосы (ближайшие к источнику питания) будут светиться ярко. Принимая во внимание, что светодиоды в конце полосы будут иметь затемненный вид.
Пример падения напряжения
Выше приведен отличный пример последствий падения напряжения.
Пару лет назад я установил непрямое освещение в своей гостиной. Я использовал 12-вольтовые ленты и сделал петлю по периметру комнаты, подключив три 5-метровые ленты встык к одному источнику питания.
Яркий свет слева — это начало полос. Огни путешествуют по комнате и заканчиваются прямо рядом с началом. Огни с правой стороны страдают от падения напряжения и гораздо менее яркие.
Почему это происходит?
Провод любой длины имеет определенное электрическое сопротивление. Чем длиннее провод, тем больше сопротивление. Электрическое сопротивление вызывает падение напряжения, а падение напряжения заставляет ваши светодиоды тускнеть.
Таким образом, светодиоды в конце полосы всегда будут получать меньшее напряжение, чем светодиоды в начале. Если вы сделаете полосу достаточно длинной, падение напряжения станет достаточно значительным, чтобы вызвать видимую разницу в яркости.
Как более высокое напряжение снижает последствия падения напряжения?
Во-первых, вы должны иметь общее представление о том, как соединены все компоненты светодиодной ленты.
Большинство отдельных светодиодных чипов работают от источника питания постоянного тока 3 В независимо от того, установлены ли они на полосе 12 В или 24 В. Фактически, тот же светодиодный чип, который работает на 12-вольтовой ленте, можно установить и на 24-вольтовой ленте. Разница в том, как спроектирована полосовая схема.
Светодиодные чипы соединены последовательно в группы. Каждая группа содержит несколько светодиодных чипов и резистор. Общее падение напряжения на группе должно быть равно общему напряжению полосы (см. диаграммы ниже).
Затем каждая из групп соединяется параллельно и располагается по длине полосы.
На данный момент обратите внимание (на диаграммах выше), что размер группы на полосе 24 В составляет 7 светодиодов по сравнению с 3 светодиодами для 12 В. Ниже я объясню, почему это важно.
Каждый провод имеет определенное сопротивление электричеству, проходящему через него. Чем длиннее становится провод, тем больше становится сопротивление (и падение напряжения). В конце концов он становится достаточно большим, чтобы повлиять на яркость светодиода. Ниже приведен пример того, как это может произойти на полосе 12 В.
Обратите внимание на приведенную выше диаграмму, что напряжение на светодиодах упало с 3,0 В до 2,75 В.
Когда мы переключаемся на 24 В, происходят две вещи, которые уменьшают падение напряжения.
Когда напряжение удваивается (от 12 В до 24 В), ток уменьшается вдвое (закон Ома). Это приводит к тому, что падение напряжения на длинном проводе также уменьшается вдвое. Таким образом, вместо падения 1 В оно становится падением 0,5 В.
Эффект от падения 0,5 В распределяется между 8 оставшимися компонентами схемы (по сравнению с 4 на 12 В).
Обратите внимание, что напряжение на светодиодах упало только до 2,9375 В по сравнению с 2,75 В для 12-вольтовой ленты.
Если у вас есть приложение, которое требует длинных полос, возможно, вам лучше использовать полосы на 24 В. Но даже у полосок на 24 В есть предел. Возможно, вам придется использовать другие методы (см. раздел о питании ниже), чтобы предотвратить выцветание светодиодов в конце.
Низкое напряжение имеет более тесные линии среза
Как я только что упомянул, светодиодные ленты соединяются группами светодиодов. Размер группы зависит от напряжения полосы. Лента 5 В будет иметь только один светодиод на группу, полоса 12 В имеет 3, а полоса 24 В имеет 7.
Линии разреза расположены между группами. Следовательно, чем меньше каждая группа светодиодов, тем ближе друг к другу могут быть линии разреза.
Например, см. схемы 12В и 24В ниже.
Если в вашей установке много углов с короткими длинами между ними, хорошим выбором может быть полоса с более низким напряжением и более близкими линиями разреза. Это может помочь свести к минимуму «мертвые» зоны в углах.
Более высокое напряжение может быть более эффективным
Каждый раз, когда на резистор подается напряжение, это означает, что энергия преобразуется в тепло, а не в свет. Следовательно, резисторы на приведенных выше схемах необходимы, но они также являются источником напрасной траты энергии.
Сколько тратится впустую?
Расчет довольно прост. Все, что нам нужно сделать, это разделить величину напряжения на резисторе на общее напряжение:
Общее напряжение полосы Напряжение на резисторе % Мощность, «затраченная» на резисторы
5 В
46 2 В
40%
12В 3В 25%
24В 3В 12,5%
Легко заметить, что полосы с более высоким напряжением страдают от меньшего расхода энергии. Светодиоды потребляют такое небольшое количество энергии, что это не так много для небольших установок. Но для целой комнаты или коммерческих установок разница в энергопотреблении может стать значительной.
Какой толщины медь?
Гибкая полоса, на которой установлены светодиоды, на самом деле является печатной платой. Внутри полосы находится слой меди, который обеспечивает электрическую схему и большую часть отвода тепла.
По этим причинам толщина медного слоя имеет значение.
Более толстый слой меди обеспечивает более легкое протекание электричества (меньшее электрическое сопротивление). Это создаст меньшее падение напряжения и позволит работать дольше.
Он также быстрее рассеивает тепло. Светодиоды будут оставаться холоднее, что в конечном итоге поможет максимально увеличить срок их службы.
Количество меди в светодиодной ленте обычно измеряется в унциях на квадратный фут. Типичные значения для светодиодной ленты составляют 1–4 унции. Более высокая мощность требует больше меди.
К сожалению, очень немногие продавцы указывают это на странице информации о продукте. Если вы планируете небольшой проект с несколькими полосками по выгодной цене, я бы не стал слишком беспокоиться об этом.
Однако, если вы планируете большой проект с использованием высококачественных полос, стоит связаться с производителем, если он не указан на странице спецификаций.
Как установить светодиодные ленты
Наилучший способ установки светодиодных лент, который я нашел, — это алюминиевый канал.
Каналы доступны как угловые, так и плоские, с крышкой рассеивателя или прозрачной крышкой. Они бывают разной ширины, поэтому убедитесь, что канал подходит к полосе.
Швеллеры из мягкого алюминия можно резать ножовкой или электрической торцовочной пилой. Если вы используете торцовочную пилу, вам следует использовать полотно с твердосплавным наконечником и большим количеством зубьев.
После того, как канал будет отрезан по длине, его можно прочно закрепить с помощью винтов.
Преимущества установки светодиодных лент внутри канала:
Обеспечивает однородную поверхность для клея ленты, образуя надежное и долговечное соединение.
Алюминий действует как радиатор и помогает рассеивать тепло, продлевая срок службы светодиодов.
Пластиковая крышка рассеивает свет. Это сделает свет от светодиодов более равномерным.
Крышка также поможет защитить полоску от пыли и повреждений.
Если светодиодные ленты находятся на видном месте, четкие линии каналов помогают придать установке более изысканный вид.
Несмотря на все большие преимущества канала, есть установки, где дополнительные затраты на каналы просто не стоят того.
Самая большая проблема, с которой вы столкнетесь при установке без канала, — это то, что клей полоски не держится. Обычно он прилипает изначально. Но иногда через неделю или месяц клей выходит из строя.
Чтобы убедиться, что клей не расползается, я рекомендую использовать каплю горячего клея через каждые пару футов.
Как соединить светодиодные ленты
Пайка обычно является наиболее надежным методом соединения двух светодиодных лент. Но это также отнимает много времени, требует специального оборудования и требует определенных навыков.
Зажимы быстрее и не требуют навыков. По этой причине я рекомендую использовать зажимы, если у вас будет легкий доступ к полосам (в большинстве установок).
Однако соединения, сделанные зажимами, не так надежны, как пайка. Они уязвимы для коррозии и движения.
Поэтому я рекомендую использовать припой, если полоски могут испытывать:
Погодные условия – любая установка на открытом воздухе или нагревание и охлаждение, которые могут вызвать конденсацию
Движение – любые гибкие каналы или места, которые могут испытывать вибрацию
Очень постоянная – залит эпоксидной смолой или другим подобным
Что делать с углами
Задача с углами состоит в том, чтобы эффективно повернуть угол, не оставляя «светового зазора» и не тратя слишком много времени на резку и соединение.
Плавный изгиб
Лучший способ, который я нашел для большинства своих установок, — просто создать плавный изгиб вокруг угла.
Для этого метода вам не нужно резать полосу или иметь какое-либо специальное соединительное оборудование. Вы можете делать изгибы, даже если полосовые компоненты приземляются прямо на угол.
Источник
Проведите полосу вокруг угла и дайте ей принять собственную форму. В результате получится небольшая петля в углу.
Одна из проблем этого метода заключается в том, что со временем клей в углу может отслоиться. Чтобы этого не произошло, нанесите немного горячего клея на каждую сторону угла.
Если вы устанавливаете планки внутри канала, изогнутая часть может не поместиться внутри. Это особенно актуально для стрипов с плотно упакованными компонентами. В этом случае я рекомендую отрезать полосу и использовать вместо нее угловые соединители.
Угловой соединитель
Вы также можете разрезать полосы по углам и соединить их с помощью соединителей. Однако светодиодные ленты необходимо разрезать по линиям разреза. Поэтому, если зазор между линиями разреза большой, у вас может получиться небольшой зазор без света в углу.
Это тот случай, когда установка планок в канале с диффузором будет полезна. Без диффузора у вас, скорее всего, будет тусклое или темное пятно.
Вы можете купить жесткие пластиковые угловые разъемы под углом 90 градусов, но я рекомендую тип с проводами. Гибкие провода можно отрегулировать под любым углом.
Источник
Метод складывания
Вы можете попробовать сложить полоски, но я не рекомендую. Печатные платы на большинстве светодиодных лент достаточно гибкие. Убедитесь, что ваш изгиб не будет оказывать нагрузки на участки с какими-либо компонентами. Одноцветные полоски низкой плотности лучше всего подходят для складывания, потому что для сгибания доступно больше «чистой» области.
Сначала согните полосу под прямым углом в направлении, противоположном повороту.
Затем сделайте второй изгиб, загнув согнутый конец на себя.
Удаление светодиодных лент
После того, как светодиодная лента надежно приклеится к поверхности, кажется практически невозможным снять ее, не повредив ленту.
Не тяните за полоску и не надейтесь на лучшее. Вы рискуете порвать ленту или повредить отдельные соединения светодиодов.
Вместо этого используйте нить.
Нет, это не мулине! Зубная нить.
Отрежьте кусок нити и проденьте его под край. Затем провяжите его вперед и назад по всей длине полосы.
Как питать светодиодные ленты
Светодиодные чипы питаются от постоянного тока. Поэтому нельзя включать светодиодную ленту напрямую в розетку (переменного тока). Вместо этого вам нужен источник питания для преобразования мощности переменного тока от стены в мощность постоянного тока, которую может использовать светодиод.
Как выбрать источник питания для светодиодов
Это область, которую часто упускают из виду, особенно любители. Если вы собираетесь потратить деньги, вы, вероятно, захотите потратить их на суперяркие высококачественные светодиоды. Поэтому возникает соблазн сэкономить на блоке питания. Но первоначальная трата денег на хороший блок питания часто со временем окупается.
Сколько энергии вам нужно?
Во-первых, вам нужно знать, сколько энергии будут потреблять ваши стрипы, чтобы вы могли выбрать блок питания подходящего размера.
Каждый поставщик должен указывать потребляемую мощность своих светодиодных лент. Она может быть указана как потребляемая мощность отдельного светодиодного чипа или как мощность на длину полосы. В любом случае, просто умножьте мощность на единицу длины на общую длину полосы, которую вы планируете использовать. Этого количества точно будет достаточно. Однако в некоторых случаях это может быть слишком много из-за того, как контроллеры управляют вашими светодиодами (этот пост объясняет больше).
Не волнуйтесь, совершенно точное число получать не обязательно. Близко достаточно.
После того, как вы получите оценку энергопотребления вашей полосы, хорошим эмпирическим правилом является добавление еще 20% (мощность полосы / 0,8). Затем выберите источник питания, который может обеспечить больше или равно этому количеству.
Дополнительная емкость поможет обеспечить долгий срок службы блока питания. Как и в случае со светодиодами, частой причиной отказа источника питания является нагрев. А работа блока питания на полную мощность приведет к его нагреву.
Напряжение питания должно соответствовать светодиодам
Напряжение питания должно быть того же напряжения, что и светодиодная лента.
Например, если вы попытаетесь использовать источник питания 24 В на полосе 12 В, светодиоды будут светить очень ярко (с перегрузкой) в течение короткого периода времени. Вскоре они перегреются и сгорят.
И наоборот, если вы попытаетесь использовать источник питания 12 В на полосе 24 В, маломощные светодиоды вообще не загорятся.
Водонепроницаемый или нет?
Корпус блока питания обычно классифицируется по системе IP-класса. Первая цифра в рейтинге IP — это защита от продаваемых предметов (например, пальцев, грязи, пыли). Второе число — защита от жидкости (например, капание, разбрызгивание, погружение).
Гидроизоляция
Если вы ищете водонепроницаемый блок питания, я рекомендую убедиться, что вы получаете IP67 или IP68. Ожидается, что они будут полностью погружными.
Вы также можете найти блоки питания со степенью защиты IP65, которые продаются как водонепроницаемые. Они защищены от водяных брызг (например, сильный ливень, форсунка из шланга), но не от погружения в воду.
Разница в цене между IP65 и IP67-68 обычно незначительна, поэтому дополнительная защита того стоит.
Пыленепроницаемость
Даже если вас не беспокоит вода, вам может понадобиться герметичный блок питания для защиты от пыли.
Любой блок питания со степенью защиты IP, начинающейся с «IP6», защищен от пыли.
Если блоки питания находятся на открытом воздухе, на внутренних компонентах может скапливаться пыль. Это способствует накоплению избыточного тепла, что может сократить срок службы блока питания.
Эффективность источника питания
Эффективность вашего источника питания может существенно повлиять на общее энергопотребление. Типичный КПД блоков питания составляет от 70% до 90%.
Например:
Если у меня есть светодиодная лента мощностью 100 Вт, блок питания с КПД 70% будет потреблять 100 Вт/0,70 = 143 Вт электроэнергии.
В то время как блок питания с КПД 90% будет потреблять только 100 Вт/0,90 = 111 Вт.
По большей части, если вы хотите повысить эффективность своего источника питания, вам придется заплатить за это. Имеет ли смысл платить за большую эффективность, как правило, зависит от размера вашего проекта.
Установка блока питания
Если вы планируете просто подключить питание светодиода к существующей розетке, вам не нужно беспокоиться о нарушении строительных норм и правил. Пока вы не подключаетесь к сетевому напряжению и не прокладываете провода внутри стен, вы в безопасности.
Однако, если вы делаете большую установку, вы, вероятно, не хотите, чтобы повсюду болтались провода. В этом случае для чистой установки обычно требуется несколько блоков питания драйверов светодиодов и прокладка проводов через стены.
Если вы хотите иметь красивый, чистый вид, подумайте о том, чтобы поместить все блоки питания в корпус. Подведите сетевое напряжение к корпусу и подключите розетку внутри корпуса. Затем установите блоки питания и включите их в розетку.
DO купите блок питания класса 2. Если вы прокладываете провода внутри стен, это гарантирует, что вы не превысите требования к мощности. Блок питания класса 2 ограничен 60 Вт для 12 В и 96 Вт для 24 В.
Один источник питания может превысить предел мощности, если он разделяет питание на несколько выходов, пока каждый выход находится в пределах мощности.
DO используйте проводку, соответствующую классу 2 (CL2), если вы будете прокладывать какие-либо провода внутри готовых стен.
НЕ ЗАПРЕЩАЕТСЯ подключать блок питания напрямую к сети. Вместо этого подключите 3-контактную вилку к входу (120 В) и вставьте ее в розетку.
НЕ устанавливайте блок питания внутри стены без панели доступа. Это само собой разумеется, но всегда есть , этот парень . Блоки питания выходят из строя, и если они застряли в стене, это становится головной болью при обслуживании.
Как запитать очень длинные ленты
Если у вас достаточно длинные светодиодные ленты, вы испытаете падение напряжения. Вы можете уменьшить эту проблему, используя полоски с более высоким напряжением (как описано выше), но это не решит проблему полностью. В конце концов, если пробег достаточно длинный, даже полоса 24 В пострадает от падения напряжения.
К счастью, есть способы увеличить радиус действия ваших полосок без особых проблем.
Установите блок питания посередине
Самый простой способ удвоить эффективную длину ваших полос — это разместить источник питания посередине двух полос. Точно так же, если полоска образует петлю, вы можете подключить оба конца к источнику питания.
Используйте подачу питания
Конечно, иногда вы будете ограничены тем, где вы можете установить блок питания. В других случаях у вас будет такая длинная полоса света, что даже размещения мощности в центре будет недостаточно, чтобы избежать падения напряжения.
В таких случаях вам придется проложить дополнительные провода в места, где это необходимо. Это называется инъекцией мощности.
Подача питания может осуществляться с помощью одного источника питания или нескольких источников питания. Это делается по-разному для аналоговых и цифровых полос.
Подача питания для аналоговых светодиодных лент
Аналоговые ленты не имеют встроенных микроконтроллеров, как цифровые ленты. Это означает, что необходимо установить какой-то регулятор напряжения между источником питания и полосой на всех соединениях .
Один из вариантов – купить второй контроллер. По сути, это создаст вторую светодиодную ленту с отдельным питанием и отдельным управлением. Затем, если вы хотите, вы можете использовать программное обеспечение для автоматизации, чтобы убедиться, что два контроллера остаются синхронизированными.
Однако есть более простое (и более дешевое) решение.
Повторители сигнала
Повторитель сигнала можно подключить в любом месте, где требуется подача питания. Повторитель будет передавать сигнал так, чтобы все светодиоды синхронизировались одним контроллером.
Этот способ проще для домашней автоматизации, так как в сеть умного дома добавляется только один контроллер.
Это также упрощает проводку для подачи питания. Все, что вам нужно сделать, это подключить питание к повторителю и подключить две полосы к повторителю.
Повторитель может питаться от того же источника питания, что и контроллер (выше). Либо он может питаться от отдельного блока питания (ниже).
При необходимости можно использовать несколько повторителей. Повторители потребляют собственную мощность, что позволяет использовать один контроллер для полос любой длины.
Подача питания для цифровых светодиодных лент
Для цифровых лент напряжение для каждого светодиода контролируется микроконтроллерами, установленными на ленте. Микроконтроллерам требуется полное напряжение от источника питания, поэтому подача питания осуществляется путем подключения источника питания непосредственно к полосе.
При использовании одиночного источника питания питание можно подавать, просто подключив провода питания к проводам V+ и V- везде, где требуется дополнительное питание.
ПРИМЕЧАНИЕ : Не для всех адресных планок требуется провод «Clock», как показано на схемах. Требуется ли это, зависит от типа микроконтроллера, который использует полоса.
С несколькими источниками питания метод такой же, за исключением того, что V+ не подключается между источниками питания.
ПРЕДУПРЕЖДЕНИЕ : Никогда не подключайте положительные провода между источниками питания. Это может вывести из строя источники питания и привести к возгоранию.
Как выбрать правильный размер провода
Толстый провод будет иметь меньшее падение напряжения, чем тонкий провод. Поэтому, если вам нужно проложить провода на большие расстояния, чем толще, тем лучше.
Однако толстая проволока дороже. Его сложнее скрыть. И, если вы пытаетесь провести провода сквозь стены, толстые и жесткие провода могут сильно затруднить вашу работу.
Чтобы выбрать провод нужного размера, вам необходимо знать:
Напряжение полосы
Ток – Чтобы рассчитать требуемый ток, разделите общую требуемую мощность на напряжение. Например, для полосы 100 Вт 12 В требуется 100 Вт / 12 В = 8,3 А.
Длина провода
Допустимое падение напряжения
Затем введите значения в этот калькулятор. Отрегулируйте размер провода и пересчитайте, пока не получите приемлемое падение напряжения.
Если вы будете прокладывать провода внутри готовых стен, проводка должна быть помечена как соответствующая классу 2.
Как управлять светодиодными лентами
В этом разделе объясняется, как автоматизировать или беспроводное управление светодиодными лентами с помощью продуктов для умного дома.
Всегда ли мне нужен контроллер?
Если у вас есть одноцветная светодиодная лента, вам не обязательно нужен контроллер. Вы можете просто подключить его напрямую к источнику питания.
Затем, если вы хотите превратить его в умный свет, вы можете подключить блок питания к умной розетке. Это работает, но это очень просто.
Однако, даже если вы не заботитесь об изменении цвета, большинству людей, по крайней мере, нужна возможность затемнения. А для этого вам понадобится контроллер.
Как затемнить светодиодные ленты
Существует два распространенных способа затемнения светодиодных лент с помощью интеллектуального управления.
Первый способ — использовать интеллектуальный диммер переменного тока, встроенный в стену. Для этого проводка идет от выключателя диммера к источнику питания к фарам.
Плюсы/минусы этого метода:
Con — Чтобы это работало, у вас должен быть блок питания с регулируемой яркостью. Они, как правило, дороже, чем обычные блоки питания.
Pro — можно использовать любой стандартный диммер, включая интеллектуальные диммеры, такие как диммеры Lutron Caseta.
Pro — При выключении света питание отключается. Это устраняет источник «вампирской» силы.
Con – Работает только с одноцветными светодиодными лентами.
Второй способ — использовать интеллектуальный контроллер. Здесь проводка идет от блока питания к контроллеру к фарам.
Плюсы/минусы этого метода:
Pro — Смарт-контроллеры могут управлять полосками разных цветов.
Pro — не требует источника питания с регулируемой яркостью.
Con — Свет не подключен напрямую к настенному блоку управления. Чтобы иметь управление на стене, потребуется установить один из этих дополнительных интеллектуальных переключателей в нужном месте для связи с контроллером светодиодов.
Con — Источник питания всегда включен, что приводит к источнику силы вампира.
Я предпочитаю второй способ. Я большой поклонник меняющих цвет огней. Даже если это область, где мне не нужен полноцветный режим, мне все равно нужна возможность смещения белого цвета. Я большой сторонник использования циркадного освещения, когда это возможно.
Как управлять цветом светодиодной ленты
Если ваши светодиодные ленты являются лентами, меняющими цвет, вам понадобится интеллектуальный контроллер.
Убедитесь, что на вашем контроллере достаточно каналов. Если у вас полоса RGBW, вам нужен контроллер с 5 выходными клеммами. Одна клемма – это напряжение питания (V+). Остальные четыре клеммы предназначены для каждого из светодиодов R, G, B и W.
Можно использовать контроллер со слишком большим количеством каналов. Однако имейте в виду, что существует ограничение на то, какой ток может протекать по каждому каналу.
Контроллер имеет ограничение на то, какой ток может быть пропущен через него. Например, этот контроллер RGBGenie может обрабатывать до x ампер.
В большинстве случаев падение напряжения вызывает проблемы задолго до того, как ваш контроллер исчерпает свои возможности.
Беспроводные протоколы
Умный светодиодный контроллер связывается с вашим умным домом, используя какой-то беспроводной «язык» (протокол). У вас есть в основном три протокола на выбор: WiFi, Zigbee или Z-Wave.
Если у вас нет других устройств для умного дома, я рекомендую использовать контроллер WiFi. Он не требует дополнительного концентратора (использует ваш WiFi-маршрутизатор) и, как правило, дешевле, чем два других варианта.
Zigbee и Z-Wave — это беспроводные протоколы, разработанные специально для домашней автоматизации. С одним из этих контроллеров вы можете подключить свой контроллер к интеллектуальному концентратору, такому как Samsung SmartThings, и ваши возможности автоматизации будут безграничны.
Я предпочитаю протокол Zigbee для своих источников света, потому что он работает с концентратором Philips Hue. Концентратор Hue очень надежен и имеет очень быстрое время реакции. Кроме того, у меня уже есть несколько источников света Philips Hue, поэтому моя сетчатая сеть Hue надежна.
ПРИМЕЧАНИЕ. Если вы хотите, чтобы ваш контроллер был совместим с Hue, вы должны убедиться, что он сертифицирован Zigbee 3.0.
Место установки контроллера
Контроллеры обычно намного меньше блоков питания, поэтому их легче спрятать.
В большинстве случаев имеет смысл установить контроллер как можно ближе к полосам.
При необходимости протяните провод большого сечения от источника питания к контроллеру, чтобы свести к минимуму падение напряжения. Затем переключитесь на более тонкий провод от контроллера к полоскам.
Как управлять цифровыми (адресными) светодиодными лентами
Для аналоговых лент все светодиоды одного цвета подключены к одному каналу. Один контроллер может регулировать мощность для каждого канала независимо, но не может регулировать светодиоды по отдельности.
Цифровое управление полосой сильно отличается от аналогового. Я далек от эксперта в настройке адресных элементов управления светодиодными лентами. Тем не менее, основные требования таковы:
Чтобы использовать цифровое управление, вы должны сначала иметь цифровую светодиодную ленту (очевидно).
Кроме того, вам понадобится компьютер (многие используют Arduino или Raspberry-Pi) для обработки кода и отправки сигнала на микроконтроллеры светодиодов, установленные на полосе.
Наконец, вам также потребуется поставить на компьютер программу, которая сообщает микроконтроллерам, как управлять освещением.
Выполните поиск в Google для светодиодных лент, и вы получите страницы результатов с бесчисленными продавцами, продающими свои ленты и аксессуары.
Их так много, что я не могу сказать, какие из них лучше. Но я могу сказать вам, какие из них я использовал и работали ли они на меня.
Поскольку я продолжаю покупать и тестировать предметы, я буду обновлять этот список.
Светодиодные ленты
High CRI (Daylight White) – Светодиодная лента MARSWALL CRI 97+
RGBW – BTF-LIGHTING 16,4 фута RGBW Светодиодная лента 4 в 1
Контроллеры светодиодов
WiFi
Z00005
Hue – Контроллер светодиодной ленты GIDERWEL Zigbee RGBW
Блоки питания
Класс 2 (CL2) – Блок питания 12 В 60 Вт
Диммируемый – HitLights 12 В 60 Вт драйвер светодиодов с регулируемой яркостью
Заключительные мысли
Когда я назвал это «Полное руководство по светодиодным лентам», я имел в виду именно это. Я хочу, чтобы это было самое большое и самое крутое руководство, которое проведет вас от нулевых знаний до готового проекта.
Но, признаюсь, я не знаю всего, что нужно знать о светодиодных лентах, и это руководство не идеально. Итак, если у вас есть какие-либо советы или вещи, которые я пропустил, сообщите мне об этом в комментариях ниже, и я добавлю их в руководство.
Спасибо за внимание!
Полное руководство по выбору правильной адресуемой светодиодной ленты
Светодиодные ленты — отличный выбор, когда вам нужно решение для динамического освещения. Они бывают разных цветов, могут быть установлены практически везде и практически не требуют обслуживания. Вам было бы трудно найти другое решение для освещения, которое обеспечивает такую же ценность и стиль.
Адресные светодиодные ленты , однако, поднимают планку на совершенно новый уровень. Они предлагают вам больше вариантов управления с крутыми эффектами, чтобы сделать ваше освещение еще более ослепительным. Суть в том, что вам нужно выбрать правильный тип адресной светодиодной ленты для ваших нужд.
Если вы беспокоитесь о том, как принять это решение, не волнуйтесь. Читайте дальше, чтобы узнать все, что вам нужно знать о выборе адресных светодиодных лент.
Содержание
Что такое адресные светодиодные ленты?
Источник: Pixabay
Адресные светодиодные ленты — это световые ленты с уникальными чипами, которые позволяют управлять отдельными светодиодами или их группами. Это дополнительное положение для управления определенной частью полосы является причиной того, что они называются «адресными». Он позволяет создавать разные эффекты на разных участках светодиодной ленты сразу или через определенные промежутки времени. Он идеально подходит для изображения анимации и подобных динамических дисплеев.
Как работают адресные светодиодные ленты?
Источник: images-na.ssl-images-amazon.com
Работа адресной светодиодной ленты — результат согласованных усилий различных сторон. Они включают в себя:

Каждый светодиод имеет специальную микросхему интегральной схемы. Это то, что позволяет вам управлять отдельными светодиодами. Контроллеры, используемые для управления ими, также уникальны; у них есть каналы данных для передачи команд, а не только соответствующие контакты RGB, как у типичных светодиодных лент RGB.
Источник: Pinterest
Адресные светодиодные ленты выпускаются с тремя вариантами напряжения; 5В, 12В или 24В. В идеале, чем выше напряжение, тем лучше. Если вам интересно, почему, ответ на ваше любопытство заключается в явлении, известном как падение напряжения.
Когда напряжение проходит через светодиодную ленту, оно сталкивается с электрическим сопротивлением в проводке. По этой причине напряжение в начале полосы не такое, как в конце полосы. Это может привести к тому, что на одних участках свет будет тусклее, чем на других. Однако, если напряжение выше даже с учетом сопротивления, его остается достаточно для питания светодиодов по мере необходимости.
Не все типы адресных светодиодов доступны для высокого напряжения. Тем не менее, это не означает, что вы не можете наслаждаться ими. Вы можете установить систему инжекции мощности, чтобы противодействовать падению напряжения. По сути, вы будете питать светодиодную ленту с обоих концов, чтобы компенсировать дефицит напряжения.
Тип светодиодного чипа
Светодиодные чипы во многом определяют качество света, излучаемого адресной светодиодной лентой. Они различаются по размеру и цветам, которые они могут производить. Некоторые распространенные типы включают в себя:
SMD 5050
Это более широкая микросхема размером примерно 5 мм на 5 мм, в ней можно разместить 3 светодиода. С другой стороны, он может производить больше цветовых вариантов и более яркий свет. Тем не менее, он выделяет большое количество тепла, которое иногда может привести к неисправности, если тепло не рассеивается должным образом.
SMD 3528
Это более узкий чип, который может быть удобен там, где нужна тонкая адресуемая светодиодная лента. Его размеры примерно 3,8 мм на 5 мм. Вам не придется беспокоиться о высокой температуре с этим светодиодным чипом, но он имеет другие ограничения. Он может вместить только 1 светодиод, поэтому его освещение не очень яркое. Кроме того, может отображаться только один цвет.
Оба варианта кажутся крайне несовместимыми друг с другом, но они упрощают ваш выбор. Если ваши потребности в освещении просты, SMD 3528 вам подойдет. Однако, для более смелых идей, склоняйтесь к адресным светодиодным лентам со светодиодными чипами SMD 5050.
Плотность светодиодов
Плотность светодиодов определяет количество светодиодов в одном метре адресной светодиодной ленты. Вопрос, который вам нужно задать себе, заключается в том, какой интенсивности света вы хотите. Если вам нужно интенсивное освещение, стремитесь к полосе с большим количеством светодиодов.
Характер установки
Источник: Pinterest
Наружная установка требует дополнительной защиты от непогоды. Воздействие воды, например, — это то, что вам нужно смягчить. Таким образом, было бы идеально выбрать водонепроницаемую адресную светодиодную ленту. Для минимального воздействия воды, такого как разбрызгивание или случайная протечка, будет достаточно уровня водонепроницаемости IP65. Однако для установок, где вероятно погружение в воду, более безопасным будет рейтинг IP выше IP67.
Учитывайте также размер вашей установки. Адресные светодиодные ленты с более высоким напряжением идеально подходят для больших установок, поскольку они могут поддерживать напряжение на большом расстоянии с меньшим количеством проводов. Например, светодиодная лента на 12 В будет идеальным балансом между энергоэффективностью и уменьшенным падением напряжения.
Типы индивидуально адресуемых светодиодных лент
Источник: Pinterest
Адресные светодиодные ленты различаются по типу интегральной схемы (ИС), которую они содержат. Это связано с тем, что микросхемы играют решающую роль в функционировании всей полосы. При сравнении различных брендов вы можете столкнуться с такими вариантами интегральных схем, как:

SOURCE SORCELIS AS2812 VS WS2813
SOURCE SOURD: ELSEL-alse-ws-ws-ws ws2812 ws2813
. ключевые опции.
WS2811
Это внешний чип, который можно найти на 12 В, а иногда и на 5 В. 12 В предпочтительнее, так как вы получите более длинные полосы с меньшим падением напряжения. Он также обеспечивает отличную однородность цвета по всей полосе.
С другой стороны, большинство микроконтроллеров, используемых для управления адресными светодиодными лентами, могут обрабатывать только 5 В. В результате вам понадобится другой источник питания для вашего контроллера. Кроме того, из-за более высоких требований к напряжению адресная светодиодная лента этого типа будет потреблять более высокую мощность.
С точки зрения управления, эта микросхема интегральной схемы позволяет управлять каналом из 3 светодиодов с помощью каждой команды. Поэтому это не идеальный выбор, если вам нужно управлять каждым светодиодом по отдельности.
WS2812B по сравнению с WS2813
Эти 2 варианта более сопоставимы на ровном основании. Они имеют схожие характеристики, хотя WS2813 является более продвинутой интегральной схемой, чем WS2812B.
WS2812B
WS2812B
WS2813
Voltage
Integration
Internal
Internal
Refresh Rate
2000Hz
Сигнальный реле
Канал данных в канале
Данные и резервное копирование каналов
Совместимость светодиодной чипы
SMD 50505
SMD 5050
.
Стиль интеграции чипа – оба этих чипа встроены.
Напряжение. Адресные светодиодные ленты с микросхемами WS2812B или WS2813 часто представляют собой модели на 5 В. Они энергоэффективны, но могут потребовать подачи напряжения, если вы надеетесь на стабильный цветной дисплей. Кроме того, вы можете заказать их по индивидуальному заказу с более высоким напряжением.
Тип контроллера – обе ИС могут управляться с помощью одного и того же типа контроллера, поскольку их параметры напряжения одинаковы, и они реагируют на цифровые подсказки.
Цифровые сигнальные реле — каждый из этих интегральных схем получает команды от контроллера в цифровом виде. Затем приглашение передается на соседние микросхемы в режиме последовательной связи.
В микросхемах WS2812B это представляет большую проблему, поскольку при выходе из строя одной микросхемы цепь разрывается. Подсказки не могут передаваться на следующий чип.
Тем не менее, WS2813 имеет 2 канала для получения подсказок: ввод данных и ввод резервного копирования. Если цепь ввода данных разорвется, сигналы все еще могут передаваться через канал резервного ввода, пока не выйдет из строя не более одного светодиодного чипа. .
Частота обновления — WS2813 имеет более высокую частоту обновления, чем WS2812B. Это будет лучшим выбором, если вам нужно плавное отображение цветов или видео.
Где купить адресные светодиодные ленты
Источник: Pixabay
Все адресные светодиодные ленты не одинаковы, каждая марка обладает уникальными свойствами. Вот почему так важно выбрать правильного производителя адресных светодиодных лент. По общему признанию, это тоже может быть непростой задачей, но вот некоторые ключевые показатели, на которые следует обратить внимание при совершении покупок:
Ценообразование – адресные светодиодные ленты являются доступными световыми решениями и, таким образом, нацелены на бренд, который предлагает вам соотношение цены и качества.
Качество – качество компонентов, используемых брендом, расскажет вам все, что вам нужно знать о качестве адресных светодиодных лент. Высококачественные чипы, бэкборды и силиконовая оболочка являются плюсом.
Служба поддержки клиентов — стремится к бренду, который предоставит вам всю необходимую информацию об их продуктах. Если они могут предложить вам образцы адресных светодиодных лент или гарантию, вы можете доверять этому бренду.
Услуги по индивидуальному заказу . Если у вас есть особые требования к установке или адресуемому освещению, ваш идеальный бренд — это тот, который может принять вызов и настроить адресные светодиодные ленты в соответствии с вашими потребностями.
