Сделать подсветку из светодиодной ленты по силам каждому. Процесс не требует особых знаний и наличия специального инструмента, не сложно обойтись минимальным набором, который есть под рукой практически всегда. Главное – разобраться в особенностях монтажа и подобрать качественные комплектующие, которые прослужат долго.

Варианты и места использования, плюсы и минусы применения

Применять светодиодную ленту можно практически везде, что делает данную разновидность универсальной.

Но есть несколько вариантов, используемых чаще всего и обеспечивающих хороший результат:

  1. Подсветка потолка по периметру. Ленту прокладывают в нише или за плинтусом, который крепится с небольшим отступом от поверхности. За счет отражения свет получается рассеянным, обеспечивая равномерный эффект и красивое выделение контура помещения.

    Светодиодная подсветка способна преобразить любое помещение.

  2. Прокладка ленты под выступающими элементами или в углублениях на потолке сложной конфигурации. За счет этого можно выделить оригинальные детали оформления и подчеркнуть их. Бывают разные варианты, все зависит от ситуации.

    Дизайнерское решение с несколькими видами подсветки.

  3. Подсветка ниш в стене или под мебелью. Такое решение придает интерьеру современные нотки. А если расположить светодиодную ленту по нижнему контуру кровати, шкафа или других элементов обстановки, это придаст им парящий эффект.

    Лента может переходить с потолка на стены, создавая интересный эффект.

  4. Использование светодиодной ленты в качестве основного освещения. В этом случае в потолок встраивается алюминиевый профиль большой ширины, внутри которого наклеивается несколько рядов для обеспечения нужной интенсивности света. Снаружи элемент закрывается рассеивателем, чтобы делает освещение равномерным и мягким.

    Разноуровневые сегменты с подсветкой заменяют основной свет.

  5. Подсветка фасадов и других элементов наружного оформления или использования ленты в беседках, патио и т.д. В этих случаях используют влагозащищенную ленту в силиконовой оболочке, которая не боится осадков и перепадов температур.

    Вариант с подсветкой фасада дома.

  6. Освещение шкафчиков изнутри на кухне. Оригинальное решение, которое часто используется в фасадах со стеклянными вставками.
  7. Подсветка ступеней лестницы – это не только делает конструкцию оригинальной, но и повышает безопасность. Декорировать лестницу несколькими способами: встроить в перила, установить на каждой ступени или только на некоторых, пустить по всей длине.



Читайте также: Подсветка натяжного потолка светодиодной лентой

Можно использовать подсветку и в других случаях, здесь перечислены только основные. Светодиоды очень популярны в силу ряда плюсов:

  1. Привлекательный внешний вид интерьера с мягкой подсветкой. За счет равномерного приглушенного освещения можно добиться разных эффектов, что расширяет возможности оформления.
  2. Большое разнообразие вариантов, они могут отличаться по ряду критериев, что позволяет подобрать подходящее решение для любых условий.
  3. Экономичное потребление электроэнергии. На сегодня это самый энергосберегающий вариант, уменьшающий расходы на электричество.
  4. Безопасность использования. Во-первых, во время работы диоды нагреваются намного меньше ламп накаливания и галогенных вариантов. Во-вторых, в них не содержатся опасные вещества, как в люминесцентных колбах. В-третьих, система работает от низкого напряжения, поэтому опасность поражения током отсутствует и можно использовать ленту в помещениях с повышенной влажностью.
  5. Установка светодиодной подсветки намного проще, чем любого другого варианта оборудования. Разобраться в монтаже не трудно, если следовать инструкции, работа займет немного времени.
Ленту можно расположить практически везде.

Срок службы у светодиодной подсветки также намного больше, чем у любого другого аналога.

Читайте также

Способы применения светодиодной ленты для декора интерьера



Есть у этого вида подсветки и определенные минусы. Главным является высокая цена за качественные ленты, хотя с каждым годом она становится все меньше. Также нужно учесть, что длительный срок работы возможен только при правильной установке, любые ошибки уменьшают ресурс в разы.

Рекомендуем: Как установить светодиодную ленту на карнизе для штор

Разновидности используемых лент, какую лучше выбрать

В продаже есть разные варианты оборудования, отличающиеся по ряду критериев. Перед приобретением стоит продумать, как будет использоваться лента и какая разновидность лучше подойдет для помещения или наружной установки. В зависимости от цвета выделяют такие виды:

  1. Одноцветные ленты (SMD). Подходят для создания однотонной подсветки, чаще всего используются варианты белого цвета, хотя они могут быть и цветными. Отличаются по цветовой температуре.

    Одноцветная лента ярче многоцветной.

  2. Многоцветные виды (RGB). Обычно состоят из источников света красного, синего и зеленого цвета. За счет разного сочетания диодов можно настраивать миллионы оттенков. Лучшее решение для декоративной подсветки.

    Так выглядит включённая RGBW-полоса.

  3. Универсальные ленты (RGBW) состоят как из цветных, так и из белых светодиодов. Поэтому способны давать чистый белый свет высокого качества. Изделия подходят, когда лента используется не только для подсветки, но и как дополнение к основному освещению.

    RGBW имеет дополнительные белые светодиоды, благодаря им можно получить новые оттенки, которые невозможно настроить на стандартной ленте.

Яркость ленты зависит от двух факторов, которые также желательно учитывать:

  1. Мощность одного светодиода, обычно зависит от размера, но указывается в документации или маркировке. За счет этого несложно рассчитать суммарный показатель для ленты или ее куска.
  2. Количество светодиодов на погонном метре составляет от 30 до 280 штук, поэтому яркость сильно меняется. Диоды располагаются как в один, так и в два ряда, их количество зависит от размера каждого элемента.
Примеры размещения светодиодов с разной плотностью и количеством рядов.

Степень защиты ленты от неблагоприятных воздействий. На изделии всегда есть маркировка IP, которая и подсказывает, от чего защищено изделие. Для простоты вся необходимая информация представлена в таблице ниже, там расписано значение первого и второго чисел в обозначении.

Как сделать светодиодную подсветку своими руками

Перед началом работы стоит провести подготовку, чтобы не тратить лишнее время. В первую очередь определяется местоположение ленты и рассчитывается общая длина. Обычно продаются куски по 5-15 м, но их можно резать с шагом от 5 до 50 мм, на ленте всегда есть обозначение с пунктирной линией через определенное расстояние. Также нужен блок питания подходящей мощности (как минимум на 30% мощнее, чем требуется) и контроллер при его наличии. Используются провода для подключения и алюминиевый профиль, на который приклеивается лента. Сам профиль можно клеить на двухсторонний скотч или крепить саморезами.

Как соединить светодиодную ленту

Очень важно правильно скреплять куски ленты между собой, а также присоединять провод от блока питания или контроллера, лучше всего это делать с помощью паяльника. Инструкция состоит из таких шагов:

  1. Определяется длина ленты и место разрезания, исходя из особенностей помещения. Нужно ориентироваться на ближайший участок с пунктирной линией.

    Линия для разреза создаёт небольшое расширение между светодиодами.

  2. Резать лучше острыми ножницами, чтобы получился четкий ровный срез и лента не деформировалась.
  3. Проводники зачищаются на расстоянии чуть больше сантиметра Нужно просто открыть контакты и посмотреть полярность, она всегда обозначена.
  4. К проводникам аккуратно припаиваются провода подходящей длины и сечения. Работа проводится как при стандартной пайке.

    Качество пайки имеет большое значение.

  5. Место соединения лучше всего закрыть термоусадочной трубкой. Заодно она укрепит пайку и защитит ее от повреждения.

Если используется лента в силиконовой оболочке, подключение производится специальным коннектором, а место соединения дополнительно обрабатывается герметиком.

С помощью коннектора подключить ленту можно за минуту.

Какая схема подключения предпочтительнее

У светодиодов есть такая особенность: с увеличением длины ленты яркость света падает, поэтому не стоит выбирать последовательную схему подключения. Тут важно помнить простую рекомендацию – при большой длине элементы присоединяются к блоку питания последовательно, а длина одного куска не должна превышать 5 метров. Для наглядности представлены правильный и неправильный варианты.

Такая же последовательность должна быть и при использовании трех и более кусков.

В некоторых случаях требуется подключить два блока, ниже представлена схема и для этого варианта. Важно делать все правильно, чтобы обеспечить стабильную подачу питания.

Этот вариант позволяет снизить нагрузку на систему.

Особенности монтажа, нужен ли радиатор

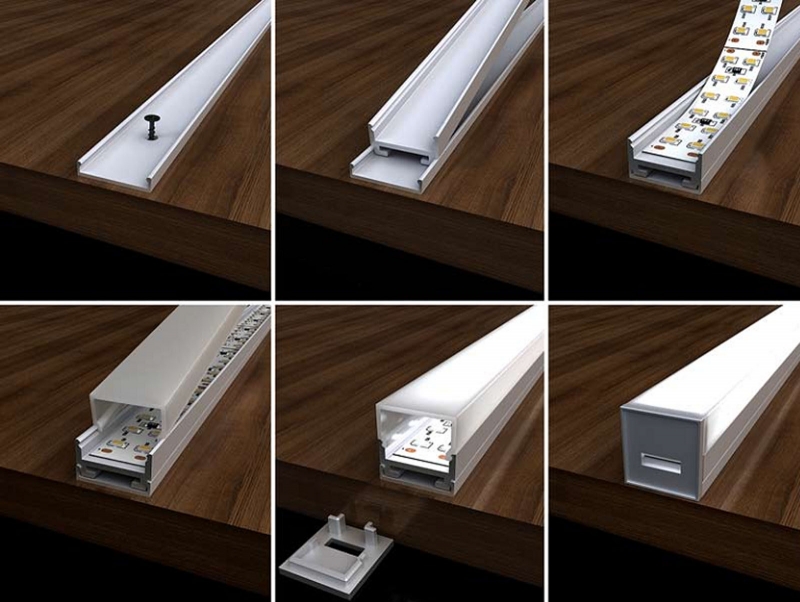

Чтобы сделать светодиодную подсветку долговечной и защитить ее от перегрева, рекомендуется клеить ленту на алюминиевый профиль. Он эффективно отводит излишки тепла, предотвращая перегрев и продлевая срок службы диодов.

Использование профиля позволяет сделать свет равномернее и упрощает монтаж.

Обычно на ленте есть клеевой слой с обратной стороны, надо снять защитную пленку и плотно прижать элемент к поверхности. Также стоит найти место для блока питания, чтобы он не был заметен, но при этом нормально охлаждался.


Сделать светодиодную подсветку своими руками несложно, если заранее подобрать правильную схему. Надо разрезать элемент в определенных местах, качественно припаять провода и использовать алюминиевый профиль для охлаждения.
