Схема подключения датчика движения | КилоВатт


Подключить датчик движения не сложнее, чем подключить обычный выключатель. В обоих случаях датчик движения или выключатель замыкает, или наоборот, размыкает электрическую цепь, в которую последовательно включен либо потолочный, либо настенный светильник, поэтому схема подключения датчика движения (рис 1) аналогична  подключению светильника через выключатель.

Иногда требуется, чтобы несмотря на отсутствие движения в помещении светильник работал постоянно – тогда в схему может быть добавлен выключатель (рис 2), подключенный параллельно к датчику движения. В этом случае выключатель продублирует работу датчика движения, и оперировать светом можно будет принудительно.

В некоторых случаях, когда ввиду особенностей помещения один датчик не в состоянии охватить всю площадь этого помещения применяется схема подключения светильника с двумя датчиками движения.

В среднем, номинальная мощность датчиков движения 500-700 Вт, что ограничивает их использование с большей нагрузкой. Иногда возникает необходимость подключения нескольких мощных ламп через уличные датчики движения (напр. освещение двора частного жилого дома фонарями или прожекторами). В этом случае лучше всего использовать магнитный пускатель.

Вот схема подключения датчика движения с магнитным пускателем:

Схемы подключения датчиков температуры Pt100, Pt1000

Как видно из рисунков 1-3 датчик представляет из себя некий термоэлемент, сопротивление которого изменяется в зависимости от его собственной температуры. К термоэлементу в зависимости от схемы подключения могут быть подпаяны 2 провода (рис.1), три провода (рис.2), четыре провода (рис.3).

Для чего применяются различные схемы подключения датчиков температуры сопротивления?

Дело в том, что измеряемым параметром при применении таких датчиков является сопротивление датчика, однако провода имеют собственное сопротивление и внсят тем самым определенную погрешность.

Например, если датчик температуры Pt100 при нуле градусов Цельсия (сопротивление 100 Ом) подключен по двух проводной схеме медным проводом сечением 0,12 мм2, длина соединительного кабеля 3 м, то два провода в сумме дадут сопротивление около 0,5 Ом в результате набегает погрешность – датчик дает суммарное сопротивление 100,5 Ом, что соответствует температуре примерно 101,2 градуса.

Эту погрешность можно скорректировать прибором (если прибор это позволяет), введя корректировку на 1,2 градуса. Однако такая корректировка не может полностью компенсировать сопротивление проводов датчика. Это связано с тем, что медные провода являются сами по себе термосопротивлениями, т.е. сопротивление проводов так же меняется от темепратуры. Причем в случае например с нагреваемой камерой часть проводов, которая находится вместе с датчиком нагревается и меняет сопротивление, а часть за пределами камеры меняется с изменением температуры в комнате.

В случае рассмотренном выше при сопротивлении проводов 0,5 ома при нагреве на каждые 250 градусов сопротивление проводов может измениться практически вдвое. Дав дополнительно 1,2 градуса Цельсия погрешность.

Для исключения влияния сопротивления проводов применяют трехпроводную схему подключения датчика температуры. При такой схеме подключения прибор измеряет суммарное сопротивление датчика с проводами и сопротивление двух проводов (или одного провода и умножает его на 2) и вычитает сопротивление проводов из суммарного, выделяя тем самым чистое сопротивление датчика. Такая схема подключения позволяет получать достаточно высокую точность при значительных влияниях сопротивлений проводов на тчоность измерения. Однако данная схема не учитывает, что провода ввиду погрешностей изготовления могут обладать разным сопротивлением (в следствии неоднородности материала, изменения сечения по длине и пр.)  такие погрешности вводят меньшие отклонения в отображаемой температуре чем при двух проводной схеме, однако при больших длинах проводов могут быть существенны. В таких случаях может потребоваться применение четырех проводной схемы подключения, в которой прибор измеряет непосредственно сопротивление датчика без учета соединительных проводов.

В каких случаях можно применять двух проводную схему подключения:

1. Диапазон измерения не большой (например 0…40 градусов) и требуется невысокая точность (например 1 градус)

2. Соединительные провода имеют большое сечение и длина их не велика, т.е сопротивление проводов мало по сравнению с сопротивлением датчика и не вносит существенной погрешности. Например суммарное сопротивление 2 проводов 0,1 ом, а сопротивление датчика меняется на 0,5 Ома на градус, требуемая точнось 0,5 градуса, таким образом сопротивление проводов вносит погрешность меньше, чем допустимая погрешность.

Трехпроводная схема подключения датчиков температуры сопротивления:

Наиболее распространненная схема подключения, применяемая для измерений на удалении датчика от 3 до 100 м, позволяющая в диапазоне до 300 градусов иметь погрешность порядка 0,5 %, т.е. 0,5 С на 100 С.

Четырех проводная схема подключения:

Применяется как правило для прецизионных измерений с точностью 0,1 С и выше.

Прозвонка (проверка) датчиков температуры сопротивления:

Для прозвонки датчиков температуры требуется обычный тестер показывающий сопротивление, для датчиков с сопротивлением при нуле градусов до 100 ом включительно потимальный диапазон измерения тестера до 200 Ом.

Прозвонку можно производить при комнатной температуре, либо при другой заранее известной температуре входящей в рабочую зону датчика (например поместив датчик в сосуд с водо-ледяной смесью 0 градусов или кипящий чайник примерно, с поправкой на давление, 100 градусов).

При прозвонке определяется, какие провода соединены между собой накоротко возле датчика, сопротивление между такими проводами как правило существенно меньше чем сопротивление датчика (это сопротивление между выводами 1,3 и 2,4). Сопротивление между такими выводами для стандартных датчиков составляет от 0 до 5 Ом, в зависимости от сечения и длинны соединительных проводов. Найдя провода с таким значением сопротивления мы однозначно можем определить какие выводы куда подключать. При трехпроводной схеме выводы 1 и 3 равнозначны т.е. если их подключить наоборот на измерение это никак не повлияет. При четырехпроводной схеме пары проводов 1,3 и 2,4 между собой равнозначны, и внутри пары между собой провода тоже равнозначны, т.е. первый с третим можно переставлять между собой, и второй с четвертым можно переставлять, и целиком пару 1,3 можно переставить с парой 2,4 на результаты измерений это не повлияет.

Кроме этого проверяется, что датчик рабочий, т.е. выдает то сопротивление которое должен при данной температуре (измерение между выводами 1 и 2).

Таблицу значений сопротивлений для основных типов датчиков при разных температурах можно посмотреть тут.

Кроме этого нужно убедиться, что датчик не замыкает на корпус термопреобразователя, прозвонив на мегаомном диапазоне (20…200 МОм) сопротивление между проводами и корпусом датчика, при этом руками касаться контактов корпуса, проводов и щупов нельзя. Если на мегаомах тестер показывает не бесконечное сопротивление, то скорее всего в корпус датчика попал жир или влага, такой датчик может работать некоторое время, но точность показаний будет снижаться, показания могут плавать.

Каким образом можно подключить датчик температуры сопротивления если его схема подключения не совпадает со схемой на приборе?

Рассмотрим различные варианты:

1. в наличии есть двухпроводный датчик температуры

Соответственно если подключить требуется к прибору с трехпроводной или четырехпроводной схемой, то можно установить соответственно одну или две перемычки на контактах прибора, в местах, где подключаются короткозамкнутые провода. На рисунках 4 и 5 это обозначено перемычками на контактах 1,3 и 2,4.

Подключение двухпроводного датчика по трех- и четырехпроводной схеме

Несомненно такое подключение приведет к погрешности измерения, и если прибор не позволяет её скомпенсировать, то можно в требуемом диапазоне измерения определить погрешность показаний используя образцовый термометр и рассчитать корректировку, которую нужно прибавлять к показаниям. Это позволит временно решить проблему и не останавливать технологический процесс.

2. в наличии есть трехпроводный датчик температуры

Если подключать такой датчик по двухпроводной схеме рекомендуется соединить два короткозамкнутых у датчика провода вместе, для уменьшения споротивления соединительных проводов (так же можно один из короткозамкнутых проводов заизолировать и не подключать или откусить кусачками). Датчик будет работать в двухпроводной схеме не внося никакой дополнительной погрешности.

Цепи датчиков

: полное руководство

Цепи датчиков

используются повсеместно. В отличие от человеческого глаза, оптические датчики имеют более широкий визуальный спектр инфракрасного и ультрафиолетового излучения. Многие приложения зависят от использования сенсорных цепей.

Несмотря на это, существует несколько различных типов датчиков. Они варьируются от ультразвуковых преобразователей до датчиков газа. Другие являются коммерческими датчиками, которые важны в других сферах жизни. Например, у нас есть детекторы радиации, датчики магнитного потока, датчики магнитного компаса, радио и микроволны. Далее мы рассмотрим все, что вам нужно знать о схемах датчиков.

1. Что такое цепь датчика?

Во-первых, датчик представляет собой электронное устройство, которое выдает результаты, регистрируя изменения событий или величин. Таким образом, сенсорные устройства, которые преобразуют различные входные данные в электрическую или оптическую работу, являются сенсорными схемами.

По умолчанию датчики измеряют изменения в окружающей среде. Для этого они генерируют сигналы, представляющие эти изменения.

Датчики бывают разных форм. К ним относятся термометры, барометрические манометры, детекторы газа и т. д.

(Большинство домашних систем безопасности используют цепи датчиков)



2. Различные типы датчиков

Множество различных типов датчиков используются в других областях для различных целей. Две основные группы:

,

,
• , аналоговые и
.
• Цифровые датчики.

К аналоговым датчикам, с одной стороны, относятся датчики температуры, влажности, давления, освещенности и т. д. К цифровым датчикам, с другой стороны, относятся камеры, микрофоны, устройства GPS, акселерометры, гироскопы, компасы и датчики вращения.

Кроме того, наиболее распространенными типами доступных сенсорных технологий являются инфракрасные (ИК) датчики, ультразвуковые датчики, тепловые датчики, датчики давления и датчики приближения. Эти устройства являются неотъемлемой частью бытовой электроники. Поэтому мы продолжаем знакомить вас с некоторыми из этих подтипов датчиков.

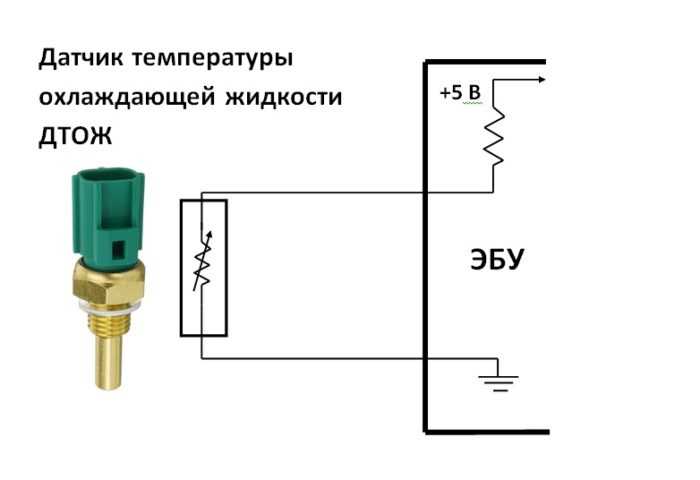

Датчики температуры

Датчики этого типа используют небольшую транзисторную схему для включения и выключения нагрузки. Тем не менее, грузы должны сначала достичь определенной температуры.

Стандартно цепь датчика температуры состоит из нескольких электронных компонентов. Они включают в себя батарею 9 В, датчик температуры (термистор), две схемы биполярного транзистора NPN и электромагнитный переключатель.



ИК-датчики

В некоторых схемах датчиков, использующих фотогальванические элементы, есть крошечные фоточипы. Эти фотогальванические элементы обнаруживают и излучают инфракрасный свет. По сути, они группируются, образуя то, что мы называем ИК-датчиками.

Одна из самых простых схем ИК-датчика — пульт от телевизора в повседневном использовании. Схема датчика этого типа включает в себя как ИК-излучатель, так и ИК-приемник.

Ультразвуковые датчики

Эти устройства, также называемые трансиверами, работают на принципах радара или сонара. Другими словами, они используют преобразователи в качестве сенсорного интерфейса. В свою очередь, помогает оценить и интерпретировать атрибуты цели.

Ультразвуковые датчики бывают активного типа и пассивного типа.

В общем, модуль ультразвукового датчика имеет схему управления, передатчик и приемник.

Датчики касания

По умолчанию датчики касания работают как переключатели. Они срабатывают или выключаются, когда ощущают прикосновение.

Однако сенсорные датчики бывают разных видов. Они включают емкостной сенсорный переключатель, пьезосенсорный переключатель и сенсорный переключатель сопротивления.

Вам понадобится всего несколько основных компонентов для простой схемы сенсорного датчика. Эти компоненты включают в себя таймер 555 в моностабильном режиме работы, сенсорный датчик, аккумулятор и светодиод.

(Часы с емкостным сенсорным датчиком также показывают следы тачпада).



Датчики приближения

Датчики приближения просты в применении. Они обнаруживают наличие или отсутствие объектов и свойств объектов вокруг них. Следовательно, датчик приближения обнаруживает сигналы и преобразует их в удобочитаемую форму.



Типы датчиков приближения

Существует несколько типов этих датчиков. Чтобы упомянуть некоторые из них, они включают в себя:

• Химические датчики.
• Термодатчики.
• Фотоэлектрические датчики.
• Индуктивные датчики.
• Емкостные датчики.

Однако среди химических датчиков у нас есть:

• Флуоресцентный хлоридный тип.
• Химический полевой транзистор.
• Тип газа электрохимический.
• Недисперсионный ИК.
• Химический резистор.
• Наностержень оксида цинка.
• pH-электрод со стеклянным электродом.

Другие типы включают датчики влажности, датчики ускорения, датчики звука, датчики света, тактильные датчики, датчики силы, датчики газа, активные датчики и пассивные датчики.

3. Как работает схема датчика S ?

Датчик работает путем преобразования полученных внешних раздражителей в электрические импульсы. Такими стимулами могут быть свет, звук, тепло или движение. Эти электрические сигналы или импульсы преобразуют его в двоичные коды через интерфейс. В результате компьютер теперь может считывать и интерпретировать действие или бездействие, обнаруженное ранее. Выход датчика может быть либо двоичным, либо аналого-цифровым.

В любом случае, сенсорные схемы работают на основе основных принципов работы датчиков движения. Например, выходные сигналы светочувствительной схемы указывают интенсивность света. Точно так же сенсорная схема использует фотоэлементы для измерения мельчайшей энергии, присутствующей в узком диапазоне частот. Этот диапазон частот охватывает инфракрасный, видимый и ультрафиолетовый спектры света.

В этом разделе рассматривается процесс проектирования цепей датчиков с использованием простых ИС. Здесь мы разрабатываем емкостные датчики приближения с использованием IC 555 и IC 741. Кроме того, мы исследуем использование более точной IC PCF8883.

1. Цепь датчика с IC 555

В целом это практичная схема емкостного датчика приближения. Однако в данном случае мы рассматриваем схему датчика темнового датчика с использованием IC 555.

Как построить схему емкостного датчика с использованием IC 555

Вы подключаете IC1 в нестабильной конфигурации без фактической установки конденсатора. Вместо этого вы вводите емкостную пластину. Предпочтительно использовать большую емкостную шкалу для лучшего отклика.

После установки пластины емкостного датчика приближения вы вводите IC 555. Тем не менее, установите его в режим ожидания.

В некоторых случаях вы настраиваете P1 и P2 для повышения чувствительности емкостной пластины. Кроме того, введение схемы триггера помогает получить действие фиксации для точности и чувствительности.

https://youtu.be/MRazE0pyGOY (В этом видеоруководстве описан процесс сборки схемы датчика с использованием IC 555)

2. Схема датчика с IC 741

Мы также рассмотрим еще одну микросхему, обнаруживающую темноту. В этом случае мы используем операционный усилитель UA741 с емкостной сенсорной пластиной.

Как создать схему емкостного датчика с помощью ИС 741

Сначала вы устанавливаете Q1 как вход с высоким импедансом. Мы используем обычный полевой транзистор, например, 2N3819.

Затем вы устанавливаете операционный усилитель IC 741 для работы в качестве переключателя уровня напряжения. Эта ИС управляет Q2, биполярным транзистором среднего тока PNP. Чтобы активировать реле, мы используем Q2 в качестве буфера тока. В результате включается сигнал тревоги или зуммер.

(Вот видео, отвечающее на несколько вопросов, касающихся этой схемы датчика)

3. Схема датчика на микросхеме PCF8883

В следующей схеме датчика приближения используется микросхема PCF8883. Эта ИС имеет очень высокую точность датчика. Другими словами, он улавливает малейшие изменения емкости вокруг емкостного тела.

Схема схемы емкостного датчика

В отличие от других, схема воспринимает изменения статической емкости. Следовательно, он использует автоматическую систему коррекции. Во время установки вы подключаете его к точным выводам микросхемы. Эти конкретные схемы емкостных датчиков часто поставляются в небольших корпусах из проводящей фольги.

Хотя это необязательно, коаксиальный кабель обеспечивает точность удаленных емкостных датчиков приближения.

Заключение

Подводя итоги, можно сказать, что схемы датчиков составляют неотъемлемую часть нашей повседневной жизни. Эти передовые датчики расширяют возможности человеческого восприятия с точки зрения зрения, звука, тепла и т. д. В практическом применении они полезны в системах безопасности и электронных системах в целом.

Итак, вы узнали все о сенсорных схемах и о том, как их создавать. Но было бы лучше, если бы у вас все еще были какие-то дальнейшие указания, как это сделать. Не стесняйтесь обращаться к нашей команде экспертов.

Как собрать схему датчика прикосновения

В этом проекте вы создадите схему датчика прикосновения. Это крутая и простая схема, позволяющая управлять светодиодом одним касанием пальца. И вам нужно всего три компонента, круто, правда?

Вы можете построить эту схему, если вы новичок.

Схема датчика прикосновения

Для сборки этого проекта вам понадобятся только резистор, транзистор и светодиод. Ниже вы найдете схемы цепи сенсорного датчика:

Components Needed

• 9V Battery
• 9V Battery Clip
• Breadboard
• Jumper Wires
• 470Ω Resistor
• Red LED
• NPN Transistor (BC546/547/548 or similar)

These are all standard components вы можете найти в большинстве магазинов электроники.

Как это работает

Ваше тело обладает электрическим сопротивлением. Проверить можно, измерив сопротивление между пальцами мультиметром.

Итак, когда вы касаетесь проводов тачпада, ваше тело ведет себя как резистор. Это означает, что небольшой ток может протекать от плюса батареи через базу транзистора и включать транзистор.

Когда транзистор открыт, ток может течь от коллектора к эмиттеру транзистора, и светодиод загорается. Подробнее об этом читайте в статье о том, как работают транзисторы.

Как собрать схему датчика прикосновения

Вы соберете эту схему на макетной плате. Но как только вы убедились, что он работает правильно, не стесняйтесь делать еще один шаг и припаивать его.

Шаг 1: Подключите транзистор

Начните с подключения транзистора немного ниже на плате.

Если вы используете транзистор BC546/BC547/BC548, вы можете подключить его, как показано на рисунке. Коллектор входит в 10-й ряд, база в 11-й ряд, а эмиттер в 12-й ряд. который, и соответствующим образом отрегулируйте свои соединения.

Шаг 2: Подключите резистор

Затем подключите резистор. Подсоедините его от ряда 1 к ряду 9.

Обратите внимание, что он не подключен к транзистору, так как транзистор подключен в ряду 10.

(На следующих изображениях показан резистор 220 Ом. Но это может быть Хорошая идея — использовать большее значение, например резистор 470 Ом, чтобы убедиться, что ваш светодиод выдерживает ток. ) ​​

Шаг 3: Разместите светодиод и сенсорную панель

чувствительная часть. Для сенсорной части вам понадобятся два оголенных провода. Вы можете получить это от светодиода. Ноги светодиода намного длиннее, чем нужно.

Отрежьте ножки светодиода так, чтобы на светодиоде осталось только около 1 см / 0,4 дюйма. Согните две ножки, которые вы только что отрезали, как показано ниже, так, чтобы они поместились между четырьмя столбиками в ряду.

Разместите один в ряду 4 между столбцами A и D. И один в ряду 6 между столбцами A и D. Это оставляет место для перемычки, которую можно подключить позже.

Вставьте светодиод положительной стороной в 9-й ряд столбца F, а другой стороной в 10-й ряд столбца F. Теперь светодиод подключается между резистором и коллектором транзистора, как на схеме этой схемы.

Шаг 4: Подключите сенсорную панель

Теперь вам нужно подключить два сенсорных провода к нужным точкам цепи, используя перемычки.

Подсоедините одну перемычку из столбца F ряда 1 к столбцу E ряда 4. И одну перемычку из столбца E ряда 6 к столбцу I ряда 11.

Шаг 5: Коснитесь!

Затем подключите перемычку из столбца J ряда 1 к столбцу положительного питания справа. Затем подключите перемычку из ряда 12 столбца I к отрицательному столбцу питания справа.

Подсоедините разъем аккумулятора и вставьте аккумулятор.

Если все подключено правильно, сейчас ничего не должно произойти.

Но тогда попробуйте дотронуться до сенсорных проводов так, чтобы ваш палец коснулся обоих проводов одновременно, и загорится свет.

Если вы не видите света, попробуйте намочить кончик пальца, прежде чем прикасаться снова. Когда кожа вашего пальца влажная, сопротивление уменьшается, так что больше тока может течь через ваш палец к базе транзистора.

Что делать, если нет света?

В этой схеме есть три распространенные ошибки:

• неправильная ориентация светодиода
• неправильная ориентация транзистора
• вы используете транзистор PNP вместо транзистора NPN
• ваш палец слишком сухой

Транзисторы NPN и PNP выглядят совершенно одинаково, поэтому единственный способ отличить их — посмотреть, что написано на транзисторе.
