Схема электропроводки в двухкомнатной квартире панельного дома

Если Вы решили заменить старую проводку в брежневке либо хрущевке, рекомендуем просмотреть две типовых схемы электропроводки в двухкомнатной квартире панельного дома. Далее мы не только предоставим современные проекты размещения розеток, выключателей и распределительных коробок, но и рекомендации по составлению электрической схемы своими руками.

• Как самому начертить план
• Готовые примеры

Как самому начертить план

Если Вы хотите самостоятельно начертить план размещения розеток, выключателей и распределительных коробок в каждой комнате двухкомнатной квартиры, советуем учитывать следующие моменты:

1. Не нужно под один автоматический выключатель подключать всю группу розеток либо линию освещения. Желательно самому «разбить» силовую и осветительную линию на несколько групп. К примеру, один автомат отвечает за свет в коридоре и ванной, а второй – за освещение в зале, кухне и спальне. В то же время схема розеточной линии в 2-х комнатной хреущевке должна быть аналогично распределена на несколько групп. О том, как разделить проводку на группы, мы рассказали в отдельной статье.
2. Для того чтобы самостоятельно начертить проектную схему электропроводки в двухкомнатной квартире, используйте ксерокопию плана жилья. В данном документе все размеры комнат выдержаны согласно фактическим значениям, поэтому в дальнейшем, при монтаже, у Вас не возникнет сложностей с разметкой стен.
3. Высота установки розеток и выключателей не нормируется стандартами ГОСТ и правилами ПУЭ, поэтому можете подобрать наиболее подходящее расстояние от пола для Ваших условий.
4. В каждой комнате должна быть собственная распределительная коробка, за исключением ванной. Из-за повышенной влажности в ванной комнате, распределительную коробку лучше разместить в коридоре и оттуда выполнить разводку электропроводки для розеток и светильников.
5. Как правило, застройщики не проводят электричество на балкон.
   Это уже делает сам хозяин жилья. Если при замене электропроводки в квартире Вы решили сделать свет на балконе своими руками, можно вывести отдельный провод от распределительной коробки соседней комнаты, а не напрямую от квартирного щитка.
6. В щитке обязательно должна быть установлена защитная автоматика – УЗО и автоматический выключатель, которые защитят проводку в двухкомнатной хрущевке от короткого замыкания, утечки тока и перенапряжения электросети.
7. Если комната извилистая (как прихожая на второй из схем, которые мы предоставили ниже), лучше установить несколько светильников, управляемых двухклавишным выключателем. В противном случае освещение в квартире будет недостаточно хорошим.

Вот мы и предоставили рекомендации по составлению схемы электропроводки в двухкомнатной квартире панельного дома, теперь хотелось бы показать два типовых проекта, которые Вы можете взять для примера в своем случае.

Готовые примеры

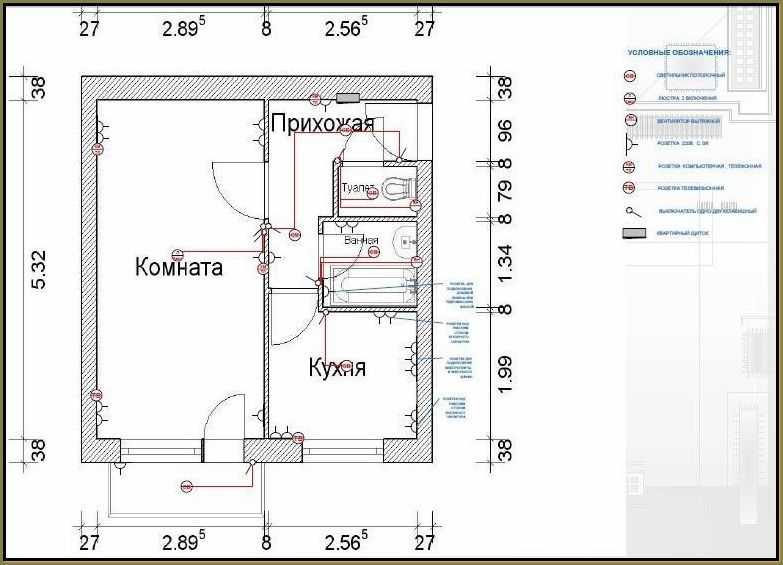

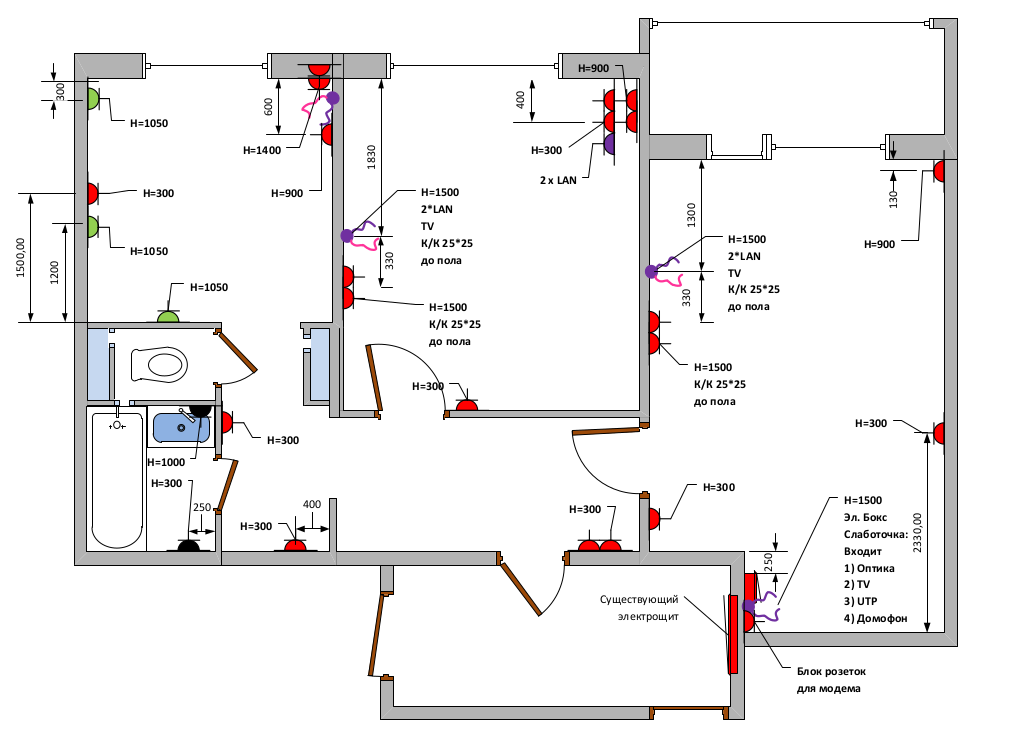

Итак, к Вашему вниманию схемы разводки проводки по 2-х комнатной квартире панельного и кирпичного дома:

Как Вы видите, для длинного и извилистого коридора действительно лучше установить несколько люстр, которые сделают освещение более качественным. Что касается розеток, их больше всего на кухне, т.к. здесь нужно подключить множество бытовых электроприборов: вытяжку, электроплиту, холодильник, посудомоечную машину, микроволновку, чайник и т.д.

Чтобы составить схему проводки самостоятельно, рекомендуем изучить следующие статьи:

1. Как расположить розетки в квартире: https://samelectrik.ru/pravilnoe-raspolozhenie-rozetok-v-kvartire.html
2. Правильное расположение светильников на потолке: https://samelectrik.ru/pravila-razmeshheniya-svetilnikov-na-potolke.html
3. Как составить схему электропроводки перед ремонтом: https://samelectrik.ru/kak-sostavit-sxemu-elektroprovodki-pered-remontom.html

Также возможно вам пригодится схема сборки распределительного щита (один из вариантов):



Единственное отличие — в вашем случае будет больше однополюсных автоматов, т.к. скорее всего групп розеток будет больше. Или же просто на одном автомате будет больше потребителей, если нагрузка не будет превышать 3,5 кВт на один автомат. Как мы и указывали в рекомендациях, розетки были разделены на несколько групп, дополнительно проводка защищена УЗО и реле напряжения. Последнее защитит квартиру от перенапряжения и выхода техники из строя при обрыве нулевого провода, что является нередкой ситуацией в старом жилом фонде.

Надеемся, что предоставленные чертежи были для Вас полезными. Если у Вас возникли сложности при составлении схемы электропроводки в двухкомнатной квартире панельного дома, обязательно задайте их нашим специалистам в категории «Вопрос электрику»! Наглядные фото и видео примеры электромонтажных работ Вы можете увидеть в статье: как сделать электропроводку в квартире своими руками.

Подробная схема проводки двухкомнатной квартиры

Меняем проводку в квартире

Современный план электропроводки квартиры двухкомнатной по многим параметрам отличается от ранее применяемых схем. Дело в том, что современные нагрузки просто несоизмеримы с нагрузками 70-х, 80-х годов, когда строилось большинство панельных домов.
Тогда главными потребителями были несколько лампочек, телевизор и иногда утюг. Современная квартира имеет значительно большее количество электрических приборов и, соответственно, нуждается в других схемах электроснабжения.

Содержание

• Выбор способа прокладки электропроводки в квартире
  • Открытая проводка
  • Скрытая проводка
• Расчет и выбор схемы электроснабжения
  • Расчет проводки
  • Выбор схемы электропроводки
• Монтаж электропроводки
• Вывод

Выбор способа прокладки электропроводки в квартире

Открытая проводка

Итак:

• Прежде чем разрабатывать план электропроводки в двухкомнатной квартире, нам следует определиться с ее основными параметрами. Одним из таковых является способ ее прокладки. На данный момент используются два варианта – открытый и скрытый.
• Открытая проводка имеет определенные преимущества:
  1. Для ее прокладки нет необходимости штробить стены. То есть вы можете выполнить полную замену всех проводов без последующего ремонта во всей квартире.
  2. Монтируется открытая проводка очень быстро. И при должном умении и наличии рабочих рук полностью смонтировать ее можно буквально за день.
  3. При необходимости подключения новых электроприемников или выполнения ремонта вам нет необходимости ломать стены.

• Монтаж скрытой проводки выполняется в специальных коробах. При этом провод в коробах обычно имеет дополнительную защиту в виде металлической или самозатухающей гофрированной трубы. Можно, конечно, смонтировать и без использования специальных коробов, но такой вариант больше подойдет подсобным помещениям и сараям, но никак не квартирам.
• Ответвления к розеткам и выключателям также выполняются при помощи специального короба. А сами розетки и выключатели должны быть предназначены для открытой схемы.
• Также может быть использована схема электропроводки в двухкомнатной квартире с ее монтажом в плинтусах. Но такой способ имеет существенные ограничения по количеству используемых проводов и зачастую используется только для разводки в отдельных комнатах или для прокладки к отдельным электроприемникам.

Прокладка провода в плинтусе

Скрытая проводка

Итак:

• Более распространенной является схема разводки электропроводки в двухкомнатной квартире с использованием скрытой электропроводки. Такой способ имеет следующие преимущества:
  1. В связи с тем, что все элементы такой проводки скрыты от посторонних глаз, она имеет более привлекательный внешний вид
  2. Не занимает свободного пространства в наших и без того маленьких квартирах
  3. Скрытая проводка имеет более высокие показатели пропускной и перегрузочной способности ввиду лучшей теплоотдачи.
  4. Ввиду меньшей требовательности к защите от механических повреждений, цена необходимых материалов заметно ниже.
• Монтаж скрытой проводки осуществляется непосредственно в элементах конструкции вашей квартиры. Для этого делаются небольшие углубления в стене – штробы. В них укладывается проводка с последующим оштукатуриванием.
• Для установки розеток, выключателей и распределительных коробок так же делаются углубления в стене. В них затем монтируют предназначенные именно для скрытой схемы розетки и выключатели.

Расчет и выбор схемы электроснабжения

Расчет проводки

Итак:

• Прежде чем приступить непосредственно к расчету нашей электропроводки нам следует определиться с количеством электроприемников. Для этого необходимо точно определить количество и расположение каждой розетки и светильника. Без этого четкого плана дальнейшие расчеты невозможны.

Обратите внимание! Не следует сознательно завышать количество требуемых вам розеток или освещения. Вам необходимы только те розетки, к которым вы точно знаете, что будет подключено.

Установка розеток и сетей освещения на всякий случай, значительно увеличивает стоимость вашей схемы электроснабжения и увеличивает ваши трудозатраты.

• Теперь имея четкое представление о количестве электроприемников, мы можем приступить непосредственно к расчетам требуемого провода. Но пропускная способность проводов в п.1.3 ПУЭ (Правил устройства электроустановок) указывается в амперах, а мощность всех наших приборов обычно указана в ваттах.
• Используя закон Ома, который всем должен быть известен со школьной скамьи, выполняем перерасчет: где P – это мощность прибора в Ваттах (Вт), U – это напряжение вашей электросети в вольтах (В), для однофазной сети напряжение равно 220В, а I – это ток, который будет протекать в проводах в амперах (А).

Примерная мощность различных электроприборов

• Произведя нехитрый расчет, мы получим, что при подключении прибора в 1000Вт, в нашем проводе будет протекать ток в 4,55А. Наша инструкция советует округлить это значение до 5А для создания определенного запаса и упрощения расчетов.
• Теперь приступаем к выбору провода. Он может быть выполнен из меди или алюминия и находится в поливинилхлоридной или резиновой изоляции. Выбор следует осуществлять согласно п.1.3 ПУЭ. Он включает в себя проводника в зависимости от условий прокладки, изоляции, влажности и некоторых других параметров.
• Но все это достаточно сложно и при небольших нагрузках квартиры далеко не всегда оправдано. Поэтому, если вы не проектная контора и выполняете замену проводки своими руками, то советуем вам воспользоваться упрощенным расчетом. Согласно него, медный провод сечением 1 мм² в нормальном режиме пропускает ток в 10А, а алюминиевый провод таким же сечением — 5А.

Выбор схемы электропроводки

Итак:

• Просчитав все возможные нагрузки, нам следует разделить их на группы. При этом будем руководствоваться п. 6.2.2 ПУЭ, который гласит, что групповые линии должны быть защищены автоматическими выключателями на ток не более 25А. При этом, если вы создаете отдельную группу по сети освещения, то ее обычно оборудуют автоматическим выключателем на 16А.
• При разделении нагрузки на группы отдельно следует учесть мощность       потребителей. К таковым относят электрооборудование мощностью 2кВт и более. Это обычно отопительные и нагревательные       приборы. Если таковые у вас есть, то их следует запитать отдельным автоматом с соответствующим номинальным током.

На фото изображена схема питания всей квартиры через УЗО

• Без учета мощных потребителей ваш план электропроводки двухкомнатной квартиры должен иметь две – три группы. Одна из которых — сеть освещения и одна или две группы — питающие розетки.
  Если у вас получились две группы, питающие розетки, то целесообразно формировать группы в смежных комнатах. То есть одна группа питает розетки в кухне и прихожей, а вторая — в спальне и зале.

Обратите внимание! Согласно п.7.1.37 ПУЭ, установка розеток в ванной комнате разрешена только при подключении ее через УЗО. Если вы устанавливаете розетку в ванной комнате, то желательно включить ее в группу, которая питает розетки кухни. Ведь хотя розетки в кухне не требуют обязательной установки УЗО, данное устройство защиты на кухне будет наиболее целесообразно.

• Отдельно хотелось бы остановиться на сечении используемых проводов. Для групп с автоматическим выключателем на 25А медный провод должен быть сечением не менее 2,5 мм².
  Соответственно для групп на 16А не менее 1,5 мм². Но в любом случае сечение провода, питающего отдельную группу, не целесообразно делать более провода на вводном автомате.

Обратите внимание! Согласно таблице 7.1.1 ПУЭ, минимальное сечение медного провода до вводного автомата должно быть не менее 2,5 мм². В то же время минимальное сечение провода группы не должно быть ниже 1 мм².

Монтаж электропроводки

Итак:

• Конечно, на данный момент существуют многочисленные видео правильной прокладки проводки, но мы остановимся лишь на отдельных моментах. Штробы целесообразно делать в верхней части стены под самым потолком. Конечно, некоторые облегчают себе задачу и располагают электропроводку в стяжке.
  Если вы заливаете новую стяжку, то данный вариант конечно достаточно удобен. Но в случае повреждения проводки вам придется выбивать стяжку, что в определенных случаях может привести к необходимости ее полной замены. Кроме того повышается риск поражения электрическим током при затоплении помещения.
• Ваша схема электропроводки в 2 х комнатной квартире обязательно должна содержать наличие распределительных коробок. Их целесообразно располагать у входа в комнату на стене ближайшей к ручке двери.
  Это обусловлено тем, что именно здесь будет располагаться выключатель освещения комнаты и отсюда значительно удобнее выполнять последующую разводку.

Схема питания всех электроприборов двухкомнатной квартиры

• При прокладке в одной штробе сразу нескольких проводов разных групп,       желательно их разделить несгораемым материалом. Это может быть слой штукатурки или гофрированная металлическая труба. Это предотвратит повреждение сразу нескольких проводов при возгорании или перегреве одного из них.
• При подключении розеток, выключателей и других электроприемников следует оставлять небольшой запас провода, достаточный для переразделки провода и повторного подключения.

Вывод

Схема электропроводки двухкомнатной квартиры, в первую очередь, должна быть простой и интуитивно понятной. Не надо ее усложнять, разбрасывая электроприемники одной группы по всей квартире.
Ведь это вы сейчас помните все нюансы разводки, а через год или два это может забыться. Поэтому при прокладке провода пользуйтесь только прямыми углами, а при распределении розеток одной группы не надо разносить их в разные комнаты.
