Монтаж окон на пластины: инструкция по правильной установке


Окна ПВХ давно зарекомендовали себя с лучшей стороны. Они многофункциональны, надежны и долговечны. Однако эти показатели напрямую зависят от того, насколько качественно проведена установка оконной системы. Способов всего два: монтаж окон на пластины и способ распакечивания. При первом способе не потребуется снимать штапик и вынимать стеклопакет из рамы. Конструкция окна крепится при помощи анкерных пластин, что позволяет выполнить монтаж окна, не имея особых навыков.

Способы монтажа оконной конструкции

Оба метода имеют свои нюансы, положительные и отрицательные качества.

Распакечивание или крепление сквозь раму при помощи саморезов

Это метод крепления характеризуется тем, что перед установкой рама должна быть полностью разобрана: сняты глухие и открывающиеся створки, и только потом производится установка сквозь профиль саморезами.

Метод распакечивания в основном используется при установке крупногабаритных окон

После установки профиля систему придется собирать и регулировать заново. Этот вариант используют для больших окон с площадью от 4 квадратных метров для надежности крепления такой габаритной конструкции.

Рихтовочные пластины устанавливаются между стеклопакетом и профилем

Здесь уместным будет упомянуть о рихтовочных пластинах, которые устанавливают во избежание соприкосновения края стеклопакета и оконного профиля. Их наличие обеспечит равномерное распределение веса стеклопакета и вентиляции фальцевого пространства. Пластины изготавливают из пластмассы, ширина элемента соответствует ширине стеклопакета.

Установка с помощью пластин

При установке окон ПВХ на пластины нет необходимости вынимать стеклопакет

Монтаж окон на пластины начинается с приобретения этих самых пластин. Существуют модели универсального назначения и изготовленные для применения с конкретной профильной системой. Обычно они поставляются вместе с конструкциями сложных форм. Их особенность заключается в том, что они имеют специальные «ушки» и могут вставляться в существующие пазы на поверхности рамы.

Анкерные пластины с ушками используются со сложными оконными конструкциями

Пластины без ушек крепятся при помощи болтов, а с ушками – саморезами. Требования к болтам: 4,5*25 и наличие бура по металлу.

Правила монтажа

На стандартное окно требуется не меньше пяти пластин. В центральной части рамы фиксируют одну пластину, а с обоих боков – по две: одну сверху и одну снизу. При этом от границы рамы следует отступить по 20 см.

Для монтажа окна стандартной формы достаточно 5 пластин

Установка окон без распакечивания предполагает крепление рамы анкерными пластинами с наружной стороны проема окна. При этом нет необходимости снимать штапик и стеклопакет. При распакечивании предусмотрен крепеж сквозь раму с предварительным разбором оконной системы на составные элементы: створки, стеклопакет.

Крепление при помощи пластин уместно применять на окнах среднего и небольшого размера, чаще это стандартные окна жилых домов и квартир. Большие оконные системы (более 4 квадратных метров) крепят на анкерные дюбели сквозь раму, так как вес такой конструкции значительный и пластины его не выдержат.

Большие оконные системы устанавливаются с помощью анкерных дюбелей

При помощи анкерных дюбелей также закрепляют дверные коробки. В профессиональных кругах среди мастеров по установке металлопластиковых конструкций такой способ монтажа считается самым надежным, но ему присущи некоторые минусы:

  • этот тип монтажа представляет сложности даже для профессионалов. Высок риск повреждения стеклопакета при вынимании из рамы;
  • такой тип фиксации силами одного человека выполнить зачастую не представляется возможным;
  • это трудозатратный метод, который занимает значительное время и требует наличия соответствующих умений.
При монтаже окон на дюбели высок риск повреждения стекла

Если возникло желание установить окно самостоятельно именно таким методом, то надо будет купить дюбели 10*132 мм. Из инструментов потребуется наличие мощного перфоратора – этот аппарат является профессиональным и дорогостоящим оборудованием, которое в хозяйстве используется редко, поэтому ради установки одного-двух окон приобретать его нецелесообразно.

Можно поискать фирму, которая занимается сдачей строительного оборудования в аренду, обычно перфораторы – это самый ходовой товар.

С установкой окна на пластины всех этих проблем решать не придется. Надо будет только купить сами пластины.

Сложности, связанные с монтажом на болты

Еще несколько доводов, почему не стоит при самостоятельной установке связываться с креплением на болты, а стоит предпочесть пластины. Для того чтобы произвести крепление анкерного болта, необходимо будет в раме пвх окна просверлить отверстие. Как результат – возможна разгерметизация камеры стеклопакета.

В результате того, что при сверлении, возможно нарушение армирования системы, в будущем наблюдаются проблемы, когда оконная система промерзает. Как следствие, происходит излишнее влагообразование внутри помещения и появление плесени на поверхности откосов.

При закреплении окна ПВХ на болты может произойти разгерметизация стеклопакета

При нехватке опыта, не зная свойства материала, из которого сделана конструкция, может получиться, что она растянется при неправильном монтаже. Исправить геометрию оконной рамы будет практически невозможно.

Положительные качества у крепления пластиковых окон на анкерные болты все-таки есть:

  • надежность крепления конструкции – чтобы его демонтировать, надо будет произвести обратный порядок работ, что были при монтаже;
  • после закрепления оконной системы нет необходимости производить дополнительные работы, как это происходит с фиксацией монтажной пеной: время на застывание, выравнивание, срезание, отделка;
  • конструкцию можно начинать эксплуатировать в полной мере сразу после того, как она установлена;
  • подобный способ соединения надежен и долговечен, а крепежные материалы в виде болтов распространены в продаже и имеют доступную цену.

Особенности крепления на анкерные пластины

Данный метод крепления оконной системы максимально прост и доступен каждому.

По сравнению с методом распакечивания, способ считается абсолютно безопасным для оконной системы, но единственный минус состоит в том, что некоторые элементы крепления-пластины после монтажа останутся на виду. Однако их можно тоже грамотно замаскировать, спрятав под откосами при их чистовой отделке.

Вставить пластиковое окно с помощью пластин легче и безопаснее, чем закрепить на болты

Есть еще одна рекомендация от специалистов: если окно имеет открывающуюся створку, которой будут очень часто пользоваться, то окно может выйти из строя. Такое крепление рекомендуется для умеренного открывания или для глухих окон.

Альтернативным считается комбинированный метод крепления: верхняя часть конструкции крепится на пластины, а нижняя фиксируется анкерными болтами.

Правила крепления окна на пластины

В качестве фиксирующего элемента должны использоваться саморезы. Клей или пена не подходят. Применение ударного механизма для создания отверстий возможно только для бетонных поверхностей.

Чтобы избежать повреждения оконной рамы сверлом, оно должно иметь достаточную длину. Дополнительно можно защитить поверхность рамы, установив кусочек пвх возле рассверливаемого отверстия.

В качестве крепежного элемента используются саморезы

При монтаже окна в кирпичном проеме, имеющем вертикальные пустоты, отверстия под крепежи формируются в межблочных швах. Для контроля погружения самореза в тело рамы необходимо использовать шуруповерт с соответствующей функцией, которая ограничивает вращательный момент.

Процесс крепления окна на пластины

Первым делом производят крепление анкерных пластин с шагом не больше 1 метра. Чтобы рама сохраняла устойчивое положение, элементы крепления относительно углов рамы должны располагаться на расстоянии не больше 25 см.

Расстояние от пластин до углов должно быть не менее 25 см

Важно помнить, что расстояние от границы оконной конструкции до проема должно быть не меньше 2 см. В случае когда это условие не соблюдается, в поверхности проема необходимо сделать углубления для размещения крепежей. Для этого пластины устанавливают на раме, затем ее устанавливают в проем.

На поверхности стены при помощи карандаша или мелка отмечают будущее расположение креплений. Затем раму вынимают и на месте отметок при помощи долота изготавливают углубление, в которое должна войти и плотно зафиксироваться пластина. Это позволит впоследствии эффективно замаскировать пластины при чистовой отделке откосов.

На следующем этапе в проем помещают оконную конструкцию и производят выравнивание ее положения при помощи деревянных брусков, заготовленных заранее. Их толщина не должна превышать 3 см и их установка происходит только по горизонтали, при этом происходит вертикальное выравнивание, которое контролируется при помощи уровня.

Выравнивание по вертикали производят по уровню

Когда положение рамы выровнено, можно приступать к закреплению пластин при помощи дюбелей 6*40 при бетонном основании или саморезами в иных случаях.

Зазоры заделывают с помощью монтажной пены

Чтобы избежать перекоса рамы, пластины закрепляют по порядку. Сначала производят фиксацию левого нижнего угла, затем правого, осуществляя контроль при помощи уровня. Верхние пластины закрепляют в последнюю очередь. На завершающем этапе производится заделка швов при помощи монтажной пены.

Монтаж окон ПВХ | Установка пластиковых окон


Последовательность отдельных операций по монтажу оконных блоков принимают в соответствии с принятым конструктивным решением монтажного шва и вариантом отделки оконных откосов.

  1. Подготовка оконного блока к монтажу.
  2. Кратковременная установка оконной коробки в проектное положение (примерка).
  3. Нанесение разметки для крепления уголковых профилей или уплотнительных лент.
  4. Монтаж и крепление оконного блока.
  5. Подготовка и крепление оконного слива.
  6. Крепление пароизоляционной ленты – при необходимости.
  7. Заполнение монтажных зазоров пенным утеплителем.
  8. Подготовку и крепление подоконника.
  9. Заполнение монтажных зазоров подоконника пенным утеплителем.
  10. Монтаж стеклопакетов, навешивание и регулировка створок.

Подготовка пластиковых окон

  1. Снятие оконных створок или стеклопакетов с глухой части оконного блока. При снятии стеклопакетов штапики рекомендуется промаркировать для монтажа их на прежнее место ().
  2. Крепление подставочного профиля, если он не закреплен в заводских условиях ().

Для разметки не рекомендуется использовать жировой карандаш или фломастер, так как при чистке растворяющими средствами профиль может окраситься. Грязь, которая остается на профилях в процессе изготовления окон, например, следы смазки от фурнитуры, черновая разметка ручкой или карандашом, удаляется с помощью специальных чистящих средств (Cosmoclar Color, Cosmofen 20, 10, 5, Vekanol и др.).

Оконная коробка

Здесь производится разметка мест крепления для последующего сверления отверстий.

  1. Определение (разметка) размеров уголковых профилей или уплотнительных лент.
  2. Подготовка и подгонка по месту опорных и дистанционных колодок и клиньев.
  3. Снятие оконной коробки, нарезка и крепление уголковых профилей или саморасширяющихся уплотнительных лент (см. ).
  4. Сверление отверстий под крепежные элементы или крепление анкерных пластин.

Монтаж окон ПВХ

  1. Размещение оконной коробки в проеме стены согласно проектного решения с контролем вертикальности и горизонтальности положения по уровню и отвесу в пределах допускаемых отклонений. При этом оконный блок временно фиксируют установочными клиньями или иным способом в местах угловых соединений коробок и импостов (установочные клинья удаляют после устройства утепляющего слоя, места их установки заполняют пенным утеплителем).
  2. В нижнем узле примыкания коробки в качестве монтажных опор используют опорные (несущие) колодки. Схема расстановки опорных колодок принимают в зависимости от конструктивного решения оконного блока.

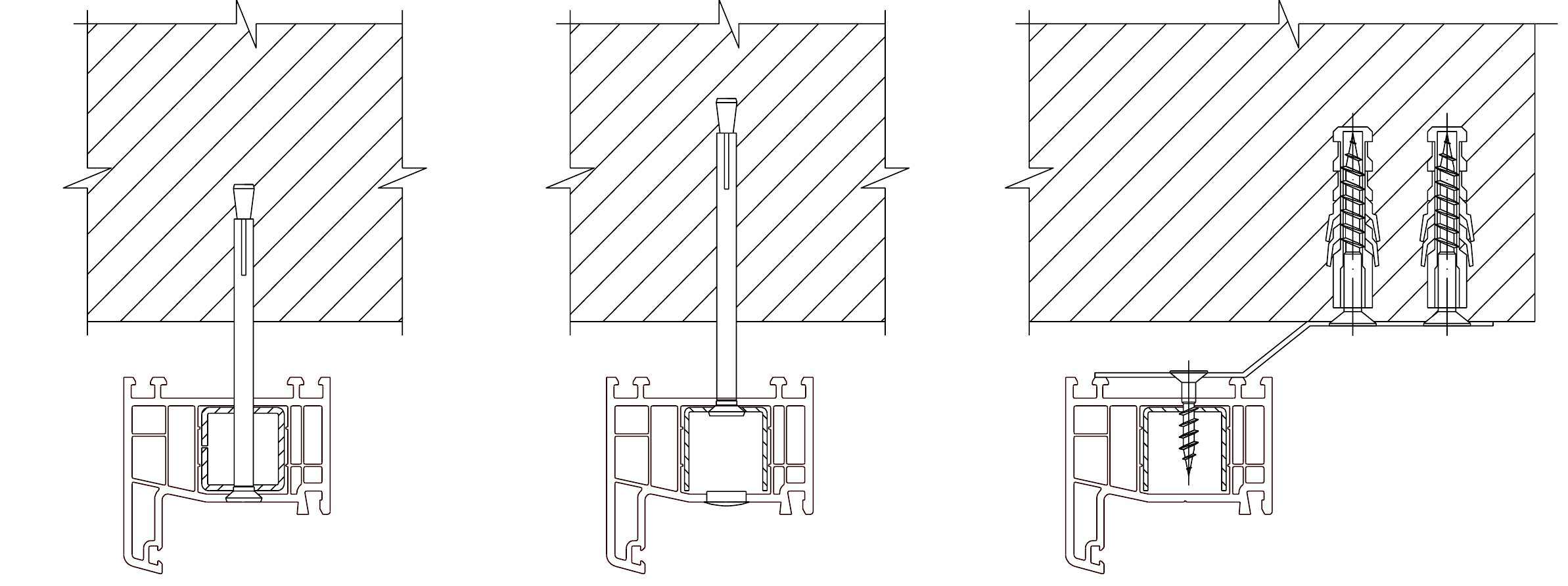

  3. Крепление оконной коробки осуществляется с помощью строительных шурупов, дюбелей или монтажных анкеров. Анкеры и дюбели устанавливаются в местах расположения петель и запорных узлов.
  4. Точки крепления должны быть расположены на расстоянии не менее 150 мм от внутренних углов. Интервал между ними не должен превышать 700 мм. При закреплении оконной коробки по боковым и верхней сторонам в районе расположения элемента крепления устанавливаются временные дистанционные колодки или клинья с целью исключения деформации профиля при затяжке крепления.

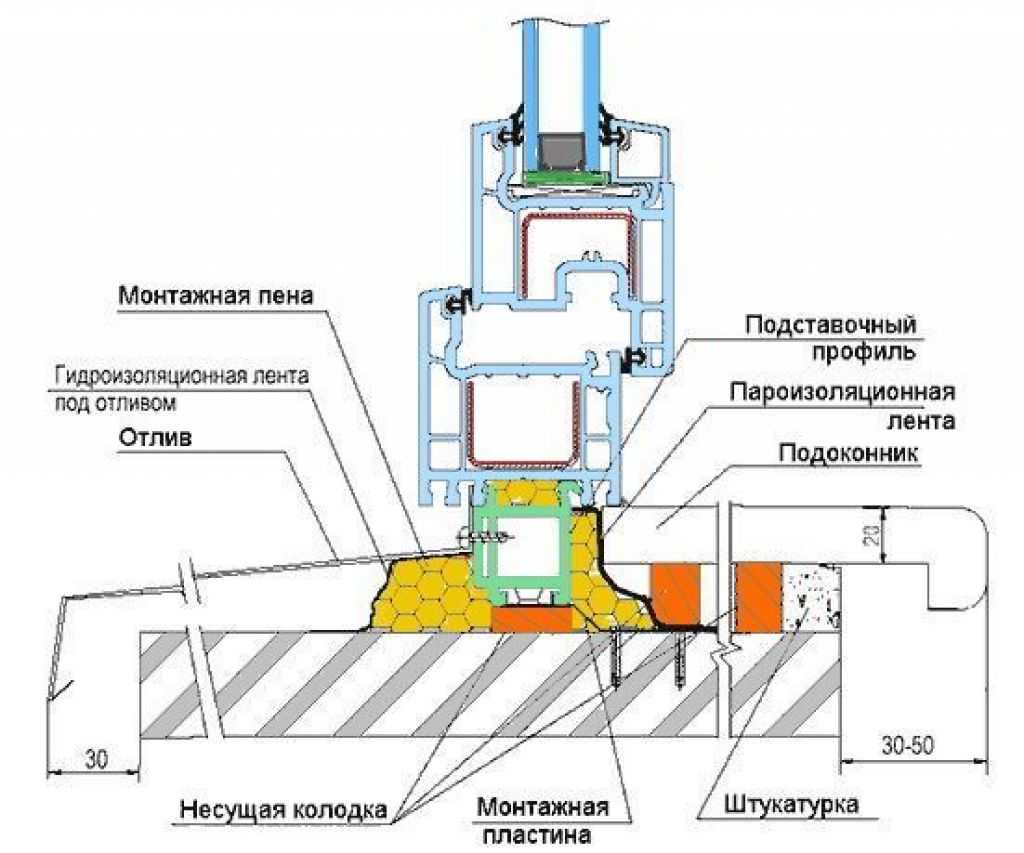

Схема размещения несущих колодок принимается в зависимости от размеров оконного блока, расположения створок, импостов и пр.

Оконный слив

  1. Разметка заготовки слива и подготовка его к установке. Наклейка (при необходимости) на нижнюю часть оконного проема шумогасящей прокладки.
  2. Установка оконного слива в проектное положение. При использовании уголковых профилей слив должен заводиться за уголковый профиль или огибать его (). При использовании саморасширяющихся лент – слив должен заводиться за ленту. Уклон слива должен быть от оконного блока и составлять не менее 10о.
  3. Крепление слива к подставочному профилю или оконной коробке – саморезами с шагом 200-300 мм.
  4. Герметизация мест примыкания боковых участков слива к наружной стене ().
Пароизоляционная лента

Производится в том случае, если это предусмотрено проектным решением.

  1. Крепление пароизоляционной ленты производится посредством самоклеящейся монтажной полосы, закрытой защитной полоской бумаги, к внутренней поверхности оконной коробки. Для более качественного приклеивания, ленту рекомендуется прикатать валиком.
  2. После приклейки к оконной коробке ленту следует отогнуть от монтажного шва, обеспечив доступ к монтажному зазору для его заполнения пенным утеплителем. При этом полоску бумаги, защищающую второй клеящий слой, снимать не следует.

Окончательная приклейка пароизоляционной ленты к поверхности стены производится после заполнения монтажных зазоров пенным утеплителем.

Утепление окон после монтажа

  1. Обработка (опрыскивание) внутренней полости монтажного зазора водой (праймером).
  2. Послойное заполнение монтажного зазора пенным утеплителем с учетом температурных и влажностных условий окружающей среды, а также рекомендаций завода-изготовителя.
  3. Монтажная пена должна наносится по всему периметру проема в глубину стыка равномерным слоем толщиной не более 35-40 мм с учетом ее способности вторичного расширения.
  4. Положение баллона в процессе запенивания – вертикальное, причем дно баллона должно быть обращено вверх. При большой глубине и ширине шва пену следует наносить послойно, с интервалом не менее 10 минут и с повторным увлажнением.

При работе не рекомендуется допускать выхода излишков пены за внутреннюю плоскость профиля коробки оконного блока.

Монтаж ПВХ подоконника

  1. Примерка подоконника и проставление соответствующих меток. При необходимости удаление участков простенков, мешающих установке подоконника.
  2. Распилы подоконника по меткам (при выполнении этих работ необходимо учитывать, что боковые грани подоконника должны заходить за отделку оконных откосов не менее чем на 10 мм, а вылет подоконника в помещение за грань стены – не менее 40 мм).
  3. Крепление к подоконнику дополнительных крепежных элементов (например, при креплении подоконника к стене посредством металлических уголков). При необходимости – проведение подготовки поверхности стены для дополнительных крепежных элементов.
  4. Нанесение на край подоконника валика из силиконового герметика и установка подоконника в проектное положение ().
  5. При большой ширине подоконника (больше 400 мм) – установка в его центральной части дополнительных несущих колодок из антисептированной древесины твердых пород с шагом 300-500 мм.

Монтажный зазор

  1. Опрыскивание водой монтажного зазора между подоконником и поверхностью стены.
  2. Заполнение монтажного зазора пенным утеплителем на ширину 140-200 мм по краям подоконника.

При проведении монтажа окон ПВХ следует обращать внимание на тщательное заполнение монтажной пеной боковых граней подоконника, исключая возможность попадания воздуха под подоконник из швов кладки или полостей отделки боковых откосов.

Монтаж стеклопакета

  1. После полного отверждения монтажной пены провести очистку (проверку) дренажных отверстий от строительного мусора, установить стеклопакеты, располагая несущие подкладки согласно рекомендаций.
  2. Одеть колпачки на крепежные элементы, сливные отверстия, проверить крепление фурнитуры, уплотняющих прокладок.
  3. Произвести окончательную регулировку оконных створок (при открывании створки на 10-20o в поворотном режиме, дальнейшего самостоятельного открывания или закрывания створки происходить не должно).
  4. Проверить герметичность притворов – с помощью листка обычной писчей бумаги, подложенной под уплотнитель (при правильной регулировке листок должен плотно зажиматься между уплотнителем и профилем).

На этом, монтаж пластиковых окон ПВХ завершен.

Дополнительные опции и аксессуары

Декоративная раскладка Декоративная раскладка на окна используется для увеличения эстетичности оконных проемов.
