Схема подключения датчика движения для освещения с выключателем

Основной функцией датчика движения является мгновенное включение света, когда какой-либо объект попадает на определенный участок, называемый зоной обнаружения. Вариантом его использования довольно много и одним из них является схема подключения датчика движения для освещения с выключателем. Правильно подключить прибор вполне возможно самостоятельно, зная основные принципы его работы и общее устройство.

Содержание

Принцип действия сенсорного выключателя

В настоящее время существуют различные типы детекторов, применяемых для регулировки освещения. Звуковые датчики реагируют на уровень шума, колебательные приборы включают свет при обнаружении поблизости объекта, находящегося в движении. В основе работы инфракрасных датчиков лежит реагирование на выделяемое тепло.

При устройстве наружного освещения лучше всего использовать датчики движения колебательного действия. Кроме того, они достаточно эффективны в подъездах или квартирах. Инфракрасные и звуковые конструкции применяются в основном для охранных систем. Принцип действия всех приборов очень простой: обнаружив звуки, повышенную температуру или какой-то объект, детектором подается специальный сигнал, воздействующий на реле. Далее происходит замыкание цепи и включение светильника.

Как подключить датчик движения

Большое значение в дальнейшей эксплуатации придается правильно выбранной схеме подключения. Среди нескольких вариантов, наиболее простым считается прямое соединение датчика со светильником. Однако, несмотря на свою простоту, этот способ меньше всего подходит для квартиры или частного дома. Во всех случаях свет будет включаться только после обнаружения объекта.

Лучше всего использовать схему с выключателем, в которой возможно переключение цепи и управление светом с помощью обыкновенного клавишного устройства. Поступление тока будет происходить, минуя детектор и помещение становится освещенным, пока цепь вновь не разомкнется вручную. В обоих случаях не требуется выведения отдельной линии из распределительной коробки, не нужно дополнительно штробить стены. Датчик движение легко соединяется с розеткой, с помощью электрического шнура с вилкой. Иногда он врезается напрямую в месте соединения люстры с электрической сетью. Существуют современные беспроводные модели, функционирующие от обычных батареек.

Если вместе с детектором планируется использование мощных источников света, то в электрическую схему включается магнитный пускатель. Это связано с номинальной мощностью датчиков движения, составляющей 0,5-1,0 кВт. В случае превышения светильниками номинальной мощности сенсора, необходимо обязательно воспользоваться магнитным пускателем.

Довольно часто применяется схема подключения сразу с несколькими детекторами. Действие обычного детектора распространяется на расстояние не более 12 м. Поэтому для контроля значительной территории одного датчика будет недостаточно. То же самое касается длинных извилистых коридоров и лестничных маршей. Здесь любой поворот создает преграду, лишающую возможности контроля. Чтобы обеспечить устойчивую работу системы, детекторы подключаются сразу в нескольких точках.

Монтаж детектора движения

После того как выбрана наиболее подходящая схема подключения датчика, можно приступать к монтажным работам. В первую очередь выбирается самая оптимальная точка для установки детектора. Как правило, это потолок или угловая часть комнаты. При устройстве наружного освещения монтаж осуществляется, исходя из конкретных условий. Главным фактором является угол обзора, который полностью зависит от размещения сенсора. Количество мертвых зон должно быть минимальным.

Перед подключением нужно обесточить электрическую сеть. Затем три провода соединяются со светильником и соответствующими клеммами в датчике, расположенными на корпусе. Чтобы правильно выполнить подключение нужно пользоваться цветовой маркировкой проводов и обозначениями разъемов. Если фаза и ноль будут подключены неправильно, можно серьезно повредить не только проводку, но и сам прибор.

Регуляторы, находящиеся на корпусе должны быть настроены и выставлены в оптимальное положение. Обычно выставляются регуляторы уровня освещенности, времени задержки отключения света, чувствительности к срабатыванию и уровень шума, обеспечивающий замыкание цепи. Правильно отрегулированная схема подключения датчика движения для освещения с выключателем позволит включать свет лишь на строго необходимое время, способствуя существенной экономии электроэнергии.

После монтажа и подключения системы, необходимо включить питание и протестировать работу оборудования. Может понадобиться изменение регулировок или место расположения самого прибора.

Типовые схемы подключения датчиков движения

Схемы подключения и установка датчиков движения – инструкции и советы по выбору |

Что можно объединить в систему освещения

Чем вредны частые включения и выключения?
Особенности установки
Какие параметры влияют на выбор места установки
Электрическое подключение
Основные схемы

Готовый комплект «2 в 1»
Советы по подключению

Несколько ДД для одного источника света
Подключение функции регулировки

Правильно собранный комплект – это уже полноценная автоматизированная система освещения, а, значит, комфорт использования и экономия электроэнергии.

Но какие приборы можно совмещать? Покупать ли прожектор и отдельно датчик движения для него (далее ДД), или выбрать готовый комплект? Как в итоге правильно все это подключить?

Схемы всегда прилагаются в инструкции, а часто еще и на упаковочной коробке и крышке приборов. Однако на практике вопросы могут возникать.

Вариант 1 – что можно объединить в систему освещения

Для автоматизации подойдут не все модели. Конструкция для открытого размещения должна состоять из пыле и влагозащищенных элементов (как минимум со степенью защиты IP65), а также выдерживать широкий температурный диапазон (желательно от -40 до +50°С), и обладать стойкостью к воздействию УФ-лучей.

Существует и другой вариант: использовать ДД с IP44 (таких в продаже большинство), выполнив рекомендации производителей и разместив его строго под навесом.

Какой прожектор можно использовать с датчиком движения?

Самый лучший вариант для работы с ДД – светодиодный прожектор, так как включается мгновенно по сигналу и устойчив к частым включениям-выключениям. Подойдут также старые с лампами накаливания или с мощными галогенками.

А вот любые газоразрядные лампы (люминесцентные в т.ч.) в данном случае будут неэффективны: они не любят частых включений/выключений и, к тому же, разгораются не сразу, а постепенно.

Что касается выбора ДД: в 99% случаев в системах освещения используются инфракрасные модели. Они срабатывают на приличное расстояние (недорогие модели до 5-10 м, хорошие немецкие до 15 м), имеют легко регулируемые настройки, и доступны по цене.

Но, могут ложно срабатывать (например, на животных), но это корректируется в настройках чувствительности. А могут, наоборот, не сработать: на непрогретый автомобиль зимой или из-за физических преград – это предусматривается только правильной установкой.

Тут описаны причины: почему не работает датчик движения.

Куда ставить прожектор?

В первую очередь, исходя из его характеристик и параметров освещаемой территории.

Кронштейн для крепления чаще всего поставляется в комплекте. Определили участок, который нужно освещать, и место установки? Далее понадобится подвести кабель питания.

Подойдет провод марки ПВС сечением 0,5-1,5 кв.мм. Если речь идет об одном, достаточно ПВС 2х0,75 кв.мм. Прожектор подключается к кабелю уже после того, как смонтирован.

Обратите внимание: кабель, размещаемый на улице, необходимо спрятать в стойкую к воздействию ультрафиолета черную гофру, чтобы защитить изоляцию от разрушения.

Какие параметры влияют на выбор места установки датчика

Прежде всего придется учитывать угол обзора конкретной модели:

настенные и вкручиваемые в патрон чаще всего имеют угол восприятия 120-150°;
потолочные обеспечат обзор 360°;
сменный угол обзора 360° и 180° – у моделей с двумя способами установки.

Зона обнаружения у конкретной модели и есть главным критерием, определяющим место монтажа. Соотнесите свои потребности в освещении и дальность срабатывания.

Хорошие немецкие «добьют» и на 16 метров. Но, если двор небольшой, целесообразнее сэкономить и установить недорогую модель с действием на 3 метра.

Что надо знать об установке и эксплуатации

В зону видимости не должны попадать объекты, излучающие свет и тепло. Не устанавливайте вблизи деревьев, кустов, хозпостроек, которые могут перекрывать видимость.
При необходимости для удобного монтажа докупается переходник и пластиковые подкладки: для размещения в угол, на металлической двери. Все технические вопросы решаемы.

Как выполнить подключение датчика

На практике это несложно: этот элемент либо замыкает, либо размыкает электрическую сеть. В комплекте идут клеммники, причем чаще используются винтовые.

Прямо на корпусе выполнена маркировка со схемой. Вы можете обнаружить тиснение на пластике: буква L со стрелкой обозначает место подключения фазного провода, N – нулевого.

К обозначенному L со штрихом и стрелкой направлением «от колодки» выводу подключается провод, идущий к прожектору.

Если допустить ошибку и подключить некорректно (правильно фаза (L, коричневый провод) и ноль (N, синий)), устройство не будет работать, на что укажет не горящий индикатор.

Основные схемы подключения

Схема подключения «ПОСЛЕ» выключателя.

Схема подключения датчика «ДО» выключателя.

Здесь ДД подключен непосредственно к сети, а свет через выключатель к ДД.

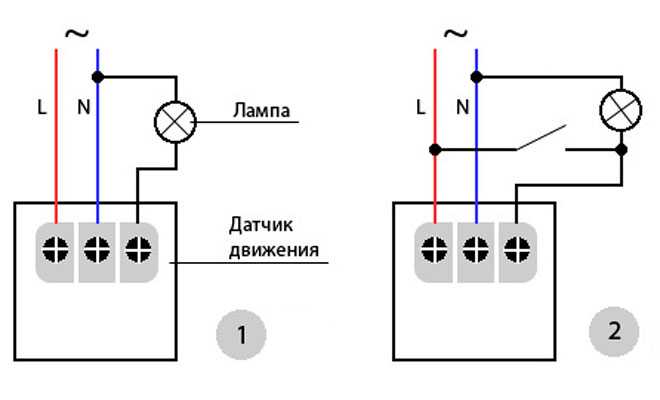

Если нужно включать свет через выключатель параллельно, чтобы освещение работало, независимо от движения объектов на территории.

Схема подключения с параллельным выключателем

При этом варианте всегда можно переключиться на ручной режим управления.

Эта же возможность подается в упрощенном виде в более функциональных европейских моделях премиум-сегмента (например, у производителя Theben), где используется отдельный выход для выключателя.

Вариант 2 – готовый комплект «2 в 1»

И, наконец, рассмотрим самый простой и потому распространенный вариант: когда прожектор с датчиком движения идут в едином комплекте заводской сборки.

В таком случае Вам нужно просто прикрепить конструкцию в заданном месте, подключить провода питания и выставить настройки под свои потребности.

Откройте крышку и соедените кабель к свободным клеммам а другой конец к ближайшей розетке. Синий – ноль, коричневый – фаза, желто-зеленый – заземление (его может и не быть). Еще в идеальном случае на группу в щитке ставится отдельный автоматический выключатель номиналом 6-10А.

Однако не всегда удобно использовать совмещенную конструкцию. Тогда целесообразнее установить датчик отдельно от прожектора на расстоянии нескольких метров, чтобы он срабатывал в одном месте, а свет включался в другом.

Например, на входе во двор (в зоне действия) улавливается движение, и над крыльцом включается прожектор – и вы идете по уже освещенной дорожке.

Советы по подключению

Рассмотрим часто встречающиеся ситуации с соответствующими рекомендациями.

Несколько датчиков для одного источника света

Чтобы подключить еще один, дополнительный ДД. Например, когда встроенный элемент не охватывает всю требуемую зону. Тогда выполняем подключение по схеме:

Схема подключения второго датчика движения

Еще один вариант – использовать специальные модели с возможностью подключаться в цепочку (в которых есть режимы Master/Slave). Например, такие есть у Theben в серии ThePrema.

Подключение функции регулировки освещенности

В большинстве случаев светоконтролирующий выключатель уже встроен в корпус. Если же функции регулировки освещенности нет, то можно установить выносное фотореле. Подключается так же, как ДД.

Обратите внимание, что его нельзя направлять на источник света, чтобы избежать искажений восприятия и работы системы. Также можно к системе купить таймер отключения – если нужно, чтобы освещение работало по установленному расписанию.

Акционные позиции

Популярные прожекторы и сопутствующее оборудование

Если у Вас остались вопросы – обращайтесь к нашим консультантам любым удобным способом.

Автор: Анна

Датчики движения – правильный выбор и подключение

июнь 27, 2022

В последние годы высокотехнологичные приборы все сильнее внедряются в быт человека. Они объединяются в так называемую систему «умный дом». Важной ее частью являются датчики, которые реагируют на движения в зоне своего действия. Такие устройства помогают значительно экономить электроэнергию. В этой статье будут рассмотрены основные схемы подключения датчика движения для освещения.

Где используются, виды

Сфера использования датчиков довольно широка. Их назначение зависит от того, к каким приборам они будут подключены:

Охранная система. Если устройство зафиксирует движение, включится сигнализация.
Видеорегистрация. Сопряжение датчиков движения с системами видеонаблюдения позволяет экономить память, включая камеры только во время появления движущихся объектов.
Климатические системы. Приборы можно интегрировать в единую систему с устройствами, отвечающими за микроклимат в помещении. К примеру, при входе человека в комнату включается кондиционер или обогрев.
Освещение. Чаще всего такие приборы используют именно для управления освещения. Подключение датчика движения позволяет экономить электроэнергию и ресурс ламп. Выключатель автоматически отключает свет.

СПРАВКА. Датчики могут быть проводными или беспроводными. В первом случае информация от них подается по подведенной линии. В случае с беспроводным соединением передача информации осуществляется через Wi-Fi-соединение или при помощи радиоволн.

Во время работы приборы могут использовать разные виды волн. По этому показателю сенсоры фиксации движения подразделяются на такие виды:

Фотоэлектрические. В основе работы лежат излучатель, испускающий оптические лучи в видимом диапазоне, и фотоэлемент, который принимает эти лучи.
Ультразвуковые. Рабочим излучением является ультразвук, который отражается от объектов и возвращается на прибор.
Микроволновые. Сенсор излучает электромагнитные волны высокой частоты.
Инфракрасные. Такие датчики могут улавливать тепло, после чего происходит срабатывание. Благодаря этому система не будет включаться от покачивания кустов или колыханий штор от сквозняков.
Томографические. Подобные устройства излучают радиоволны, анализируют их отражение от объектов.

Характеристики

Диапазон характеристик:

Вес устройства. Современные датчики весят в пределах 25–240 г в зависимости от производителя и модели. Этот показатель не принципиальный.
Максимальная мощность нагрузки от 60 Вт до 2300 Вт и более. Но при использовании мощных приборов необходимо учитывать, что может потребоваться замена проводки.
Напряжение. Рабочее напряжение может довольно сильно колебаться. Условно все датчики можно разделить на группы — 1,5 В, 2,2–3,6 В, 5 или 9 В, 220 В.
Максимальный угол обзора. Есть устройства, которые захватывают область в пределах 30 градусов. А есть датчики, контролирующие все 360 градусов.
Дальность действия. Может варьироваться от 8 до 120 м. Нужно учитывать место установки. Не следует покупать приборы, у которых слишком завышены характеристики. Иначе есть вероятность ложных срабатываний.
Наличие индикации. Некоторые датчики оснащаются светодиодом, который при наличии сигнала начинает мигать.
Высота установки. Рекомендуемая высота указывается в инструкции. Она может быть в пределах от 1,2 до 16 м.

Схема и принцип работы

Чтобы понять, как подключить датчик движения для освещения, нужно знать разновидности и принцип работы устройств. У каждого вида есть свои преимущества и недостатки. От конструкции зависит и конечная стоимость устройства.

Инфракрасные

Схема датчика движения простая. Он улавливает тепловое излучение, реагируя на изменение температуры. Когда человек входит в зону действия сенсора, датчик срабатывает. Минусом такого типа приборов является сравнительно высокая вероятность ложных срабатываний, так как тепло излучается всеми объектами.

Например, если в помещении стоит электрообогреватель, который периодически включается по термостату, возможны ложные срабатывания. Исправить ситуацию можно тщательной настройкой чувствительности. Также можно установить обогреватель так, чтобы он не находился в прямой видимости устройства. Ложные включения могут происходить и из-за животных. А при установке прибора на улице он может сработать от порыва теплого ветра.

СПРАВКА. Но в целом такие датчики работают нормально. К тому же это наиболее дешевый вариант. В роли чувствительного элемента выступает PIR-сенсор, который генерирует электрическое поле, пропорциональное ИК излучению.

Контактные

Такая схема датчика движения для освещения самая простая. Он работает на основе конечного выключателя или геркона (герметичного контакта, срабатывающего при возникновении магнитного поля). Принцип действия заключается в установке контакта или геркона на дверь. Срабатывание происходит, когда дверь открывается или закрывается.

Ультразвуковые

В быту используются достаточно редко. Они генерируют звук частотой 25–60 КГц, который слышен домашним животным. От ультразвука питомцы испытывают сильный стресс. Еще одним недостатком является малый радиус действия. К тому же ультразвуковые датчики легко обмануть, если двигаться медленно.

Принцип работы простой. Звук отражается от объектов и возвращается на прибор. Когда объект начинает двигаться, датчик срабатывает.

Микроволновой

Схема включения датчика движения микроволнового типа такая же, как и у ультразвукового. Только вместо звука генерируется микроволновое излучение. Прибор состоит из излучателя и приемника отраженного сигнала.

Когда в генерируемом поле перемещается какой-то объект, частота отраженного сигнала меняется. Электросхема улавливает разницу и переключает реле, включающее сирену или освещение.

У таких датчиков отличная чувствительность, но стоят они довольно дорого. Также следует учитывать, что из-за высокой чувствительности возможны ложные срабатывания.

Лазерные или фотодатчики

В них устанавливается излучатель света (обычно невидимого человеческому глазу, например, ИК-светодиод) и приемник (фотодиод) такого же спектра.

Реализация работы может быть в двух вариантах:

Излучатель и фотодиод устанавливают напротив друг друга в проходе. Когда через него проходит человек, излучение прерывается и не достигает приемника. Но это срабатывает датчик. Такие устройства обычно используются в системах сигнализации.
Элементы устанавливают рядом друг с другом. Когда объект попадает в зону действия прибора, от него отражается излучение и попадает на фотодиод.

Критерии выбора

Во время покупки датчика движения следует учесть основные особенности его монтажа и эксплуатации. Базовые рекомендации такие:

Заранее нужно определиться с местом подключения датчика движения для освещения. Для улицы лучше приобретать устройства с защитой минимум IP 55, а лучше выше. Если устройство будет монтироваться под навесом, куда не попадает вода, достаточно будет IP 44. Когда прибор покупается для монтажа внутри помещения (для включения света в гараже или коридоре), особых требований к классу защиты нет.
Нужно определиться с углом обзора. Если войти в помещение, где выполняется монтаж освещения, можно с нескольких точек, лучше покупать датчик движения для освещения с углом обзора в 360 градусов. Они устанавливаются на потолок. Если вход один, то хватит и 180 градусов.
Выбор мощности зависит от того, какие будут подключаться приборы. Нужно суммировать их мощность и к полученному показателю прибавить 10–20 %.
Дальность действия. Внутри небольших помещений достаточно 6 метров. Для улицы требуются устройства с большим радиусом.
При покупке следует учитывать наличие животных. Если они есть, лучше купить прибор со специальной защитой.

Этапы монтажа

Основные этапы монтажа:

выбор места установки и схемы;
монтаж с учетом рекомендаций производителя, которые есть в инструкции;
настройка (калибруется чувствительность, уровень освещенности, регулировка угла обзора, задержка включения).

Выбор места установки

Определяться с местом установки необходимо до покупки датчика. Правильный выбор места монтажа очень важен для нормальной работы устройства и исключения ложных срабатываний.

Нужно выбрать такое место, из которого прибор охватывает максимальную площадь. К примеру, для управления светом на лестничной площадке или в коридоре следует установить так, чтобы в зону действия попадали все выходы.

ВАЖНО. Во время монтажа стоит помнить, что нельзя устанавливать датчики рядом с приборами, которые выделяют пар, излучают тепло, электромагнитные или инфракрасные помехи (обогреватели, кондиционеры, трубы отопления).

Схемы подключения: на лестнице, в квартире, на улице

Есть различные схемы подключения, чтобы управлять освещением.

Схемы без выключателя

Сначала следует выделить схемы, в которых не используется выключатель.

Двухпроводное подключение

Это самый простой вариант, который подразумевает использование нескольких элементов: лампочка, распределительная коробка, датчик и автоматический выключатель на 220 В. Принцип монтажа такой же, как и при установке светильника.

Первым делом питание подается на индикатор, а после него идет на светильник. Цепь желательно собирать на отдельном контуре, а не в общей линии освещения. Таким способом можно подключить прибор на любом объекте.

Схема подключения датчика движения:

Подключить провод с тремя жилами на 1,5 квадрата в распределительную коробку и подписать каждую жилу (фаза, ноль и заземление).
Протянуть 2 жилы к месту установки прибора, который будет подавать сигнал на включение светильника.
Разместить датчик на высоте, рекомендуемой в инструкции. Во время установки нужно проследить, чтобы контроллер не мешал открытию дверей.
Кабель, который идет к лампочке, тоже подключить в распределительную коробку.
Соединить все жилы на клеммники.
Подключить их к датчику. Фаза заводится на клемму с обозначением L, а второй провод (с лампочки) на значок нагрузки.
Закончить монтаж настройкой. Установить уровень чувствительности, временной интервал подачи питания на светильник.

Преимуществами такой схемы является простой монтаж и возможность установки в различных местах. Недостаток заключается в том, что в случае использования светодиодных или энергосберегающих лампочек свет может мерцать.

Трехпроводная схема

Чтобы знать, как правильно подключить датчик движения в трехпроводной схеме, можно воспользоваться этой инструкцией:

От распредкоробки к датчику подводится ноль и фаза.
От вывода фазы с датчика провод подключить на светильник.
Также на лампочку нужно подать нулевой провод от распределительной коробки.

Жилы, которые подходят к датчику, следует подключать ко входам L (фаза) и N (ноль), а отходящий к выводу L (или другой буквой, например, A).

Подключение 3-проводного датчика к 2-проводной сети

Иногда бывает, что в наличии имеется детектор под три провода и лишь одна разрывающаяся фаза. Этот вариант подходит для некоторых светодиодных лампочек, но понадобятся дополнительные элементы. Нужно иметь конденсатор на 400 В и 2,2 мкФ, а также диод VDI 1N4007.

Алгоритм подключения:

Ноль подается на лампочку и с одной стороны на конденсатор.
Выход от светильника подводится ко второму выводу конденсатора.
После этого провод с выхода лампочки и конденсатора идет на датчик (N) и выход диода.
Вход на диод подключается к выходу А датчика.
К клемме L подключается фаза.

Преимуществом схемы является то, что при наличии кабеля с двумя жилами не требуется вносить в проводку серьезных изменений.

ВАЖНО. Но есть и недостаток. Такой вариант подходит не для всех светодиодных лампочек, поэтому их придется подбирать индивидуально. Если светильник и будет гореть, есть вероятность пульсации света.

Схема с пускателем и контактором

Как подключить датчик движения к лампочке, если нагрузка будет большой? Нужно использовать магнитный пускатель. Он примет основную нагрузку, а датчик будет только управлять катушкой, включающей светильник.

Схема простая:

Фаза подается на контакт L и на пускатель.
Ноль подается на N, контактор и лампочку.
С лампочки второй провод нужно подсоединить к пускателю.
С контактора второй провод подсоединяется к клемме А.

Такая схема позволяет предотвратить повреждение датчика, который не рассчитан на высокие токи.

Схема включения с выключателем

Датчик можно использовать совместно с обычным выключателем. Схема подключения простая: фаза подводится к устройству через выключатель. Таким способом очень удобно управлять освещением, так как можно полностью его отключить, выключив сам датчик.

Как избежать ложного срабатывания

Как подключить датчик движения, чтобы не было ложных срабатываний? Нужно придерживаться этих рекомендаций:

Не размещать датчики возле нагревательных приборов и вблизи деревьев.
Разрывать нужно только фазу.
Выбрать такое место, чтобы на прибор не попадал свет.
Крепить устройство с учетом типа (настенный или потолочный).

Как подключиться к прожектору

Для подключения к прожектору можно выбрать одну из схем:

С тремя контактами. От распределительной коробки или щитка к клемме L протягивается фаза. С выхода А провод идет на вход L прожектора. Контакты N объединяются и идут к щитку. Земля подключается напрямую к прожектору, на контакт PE.
С использованием выключателя. Выключатель следует устанавливать в разрыв фазы. В этом случае при отключении выключателя питание уходит со всей схемы. Также выключатель можно подключить параллельной фазе и выходу из датчика. Такой вариант позволяет принудительно включать лампочку, но привязываясь к остальным приборам.
С применением двухклавишного выключателя. Это комбинация двух предыдущих схем. Одна клавиша будет полностью обесточивать линию, а вторая — включать лампочку.

Разделение основного и ночного освещения

Чтобы экономия электричества была более эффективной, следует еще во время монтажа разделить основные и ночные светильники. Такой вариант установки более трудоемкий, но он себя окупит за счет использования в ночное время маломощных светильников.

Ошибки установки и подключения

Главными ошибками являются неправильный выбор места монтажа и некорректные настройки освещенности и чувствительности. В случае возникновения такой ситуации датчик может не срабатывать в нужный момент, включаться от домашних животных или же срабатывать с задержкой. Поэтому регулировке следует уделить достаточное количество времени. Нужно учесть все условия, при которых прибор будет работать.

Использование датчиков движения вполне можно назвать шагом к «умному дому». Это поможет сэкономить на электроэнергии и на ресурсе ламп. Также такие устройства избавляют от необходимости постоянно щелкать выключателем.

место установки, схема подключения и настройка

Комфорт, удобство пользования и экономия электроэнергии — три основных достоинства одного устройства. Вот почему мы расскажем, как подключить датчик движения к лампочке. Важно то, что данная процедура несложная, и с ней может справиться даже человек, не имеющий специальной квалификации.

Выберите место для монтажа, нужную схему подключения в зависимости от желаемого результата, соберите электрическую цепь и проверьте ее работоспособность.

Содержание

Назначение датчика движения — включение освещения
Выбор модели детектора
Выбор места установки
Схемы подключения
- Один датчик
- С выключателем
- Несколько датчиков
Порядок проведения монтажных работ — шаг за шагом
Настройка и регулировка устройства
Устранение возможных ошибок

Назначение датчика движения — включение освещения

Датчик движения — специальное электротехническое устройство, регистрирующее присутствие человека в области действия и подающее электрический сигнал на контроллер. Последний управляет разными приборами, включая светильники и люстры. Применение элемента упрощает эксплуатацию осветительных приборов, повышает уровень безопасности.

Первые детекторы применялись на крупных производственных и складских объектах, что преследовало охранные цели. За последние годы стоимость детекторов существенно снизилась, поэтому изделия чаще используются в домашних условиях. Датчики движения срабатывают автоматически и подают сигнал на контроллер осветительных приборов и других устройств, в том числе сигнализации.

И все же в быту детекторы чаще используют для автоматического включения и выключения светильников. В некоторых случаях выполняется параллельное подключение к системе безопасности дома (устанавливают отдельный переключатель, активирующий часть цепи) — во время отсутствия хозяев дома электрика защищает их недвижимость от несанкционированного доступа. То же самое организуется в кабинетах директоров и других важных помещениях на предприятиях.

Внешне устройство представляет собой пластиковую коробку прямоугольной или круглой формы. Отверстие перекрывается матовой пленкой с функцией линзы Френеля. Внутри установлен источник инфракрасного излучения — волны подаются через окошко на датчике. С их помощью осуществляется контроль за присутствием/отсутствием человека на подконтрольной территории.

Важно! Линза Френеля изготавливается из мягкого и нежного материала, поэтому в процессе монтажа действуйте максимально осторожно, чтобы не повредить конструкцию.

Выбор модели детектора

Перед установкой выберите модель и функциональность устройства в зависимости от преследуемых целей, габаритов комнаты и условий эксплуатации/срабатывания.

Приборы делятся по способу определения человека в зоне обнаружения, бывают пассивными и активными.

Принцип действия активных напоминает стандартный радар — излучаемые инфракрасные волны отражаются от объекта и регистрируются линзой Френеля. Есть заданное расположение предметов по умолчанию — если оно изменилось, то срабатывает датчик.

Пассивные устройства регистрируют тепло, излучаемое телом человека.
Комбинированные датчики совмещают функции активных и пассивных.

Активные устройства функционируют в ультразвуковом диапазоне или на высоких радиочастотах. В первом случае действуют ограничения до 20000 Гц. Человек не слышит этот звук, но его воспринимают домашние животные, из-за чего ведут себя неспокойно. Вывод прост — при наличии в доме животных использовать ультразвуковые датчики движения бессмысленно.

Элементы, функционирующие в диапазоне высоких радиочастот, обходят препятствия — стены и мебель, поэтому определяют лишь перемещение тех или иных объектов. При технически неверном выборе места подключения возникает вероятность ложного срабатывания от покачивания деревьев, листвы, перемещения людей в соседнем помещении. Добавьте к этому высокую стоимость.

Исходя из вышеизложенного, становится ясно: для автоматизации системы управления освещением в квартире и жилом доме рекомендуется брать пассивные датчики движения.

Круглые устройства, крепление которых осуществляется к потолку, имеют зону обнаружения во всех направлениях — 360 град. Устанавливаемые на стены элементы работают под разными горизонтальными и вертикальными углами — обычно 180 и 20 град. соответственно.

В большинстве случаев датчик движения не способен охватить весь объем помещения, и зона обнаружения становится меньше. Поэтому очень важно выбрать правильное место установки, угол наклона, чтобы контролировать наиболее проходимые места.

Датчики различаются по дальности обнаружения. У средних устройств этот показатель составляет 12 м. Для бытового использования величина более чем достаточная. В случае нестандартной формы помещения, наличия нескольких углов или этажей устанавливают несколько датчиков.

При рассмотрении конструкции приборов их делят на подвижные и неподвижные. В первом случае пользователь может вносить изменения в зону регистрации, перемещая устройство по вертикальной или горизонтальной оси, а во втором случае этого сделать нельзя.

Выбор места установки

Своевременное и верное срабатывание датчика движения на включение света связано с выбором места монтажа. Руководствуйтесь следующими советами:

Независимо от потолочного или настенного крепления монтаж осуществляется ближе к двери — как только человек входит в комнату, подается сигнал на контроллер и моментально включается свет.
Избегайте установки элемента на центральную часть стены, из-за чего может потеряться из виду дверь.
По возможности используйте датчики в помещениях без окон. Если это невозможно, то постарайтесь отдалить их на максимальное расстояние от любых источников дневного света. В противном случае требуется гибкая настройка степени освещения.
Если в помещении более одной двери, то необходим монтаж нескольких приборов автоматического включения/выключения света. Можно устанавливать один датчик, расположенный в углу комнаты, если зона обнаружения охватывает обе двери.
При использовании приборов на лестничной площадке их следует крепить выше лестницы или к потолку, что позволит устройству регистрировать движения сверху и снизу.

Схемы подключения

На датчике движения выведены три контакта — «ноль», питание и выходящий ток, поступающий на осветительный прибор. В зависимости от количества элементов электрической цепи используются разные схемы подключения.

Подключение светильника с датчиком движения производится по схеме, указанной в прилагаемой инструкции или на корпусе детектора.

Один датчик

Очень простая схема. Один контакт подключается напрямую к фазе, другой используется для заземления, а третий соединяет датчик и контроллер осветительного прибора.

С выключателем

К такой же схеме подключают обычный выключатель, необходимый для того, чтобы свет не отключался или не включался независимо от присутствия или отсутствия человека в помещении, а также степени его освещенности. Выключатель подключается исключительно параллельно.

Важно заметить, что выключатель выполняет только одну функцию — постоянно включенный или выключенный свет. Одно положение выключателя отключает управление детектором (и сохраняет свет во включенном или выключенном состоянии), другое — активирует его.

Несколько датчиков

Из-за нестандартной формы помещения может потребоваться применение нескольких датчиков движения. Если установить один прибор в изогнутый коридор, то нельзя гарантировать его правильное срабатывание. В таких ситуациях нужно параллельно подключить два и более устройства в зависимости от протяженности комнаты.

Нулевая фаза непрерывно подается на каждый прибор, после чего выходы с них соединяются в один провод и подключаются к лампе. Если сработал хотя бы один датчик, то на светильник подается напряжение и он включается.

Важно! Все датчики движения в цепи должны быть подключены к одной фазе, чтобы избежать короткого замыкания.

Мешать качественной установке электротехнического элемента могут различные объекты интерьера. Выбирайте место так, чтобы обеспечивался максимальный угол обзора, посторонние предметы не экранировали действие прибора.

Уровень мощности изделий находится в диапазоне от 500 до 1000 Вт, что ограничивает их использование при высокой нагрузке. Если датчик движения должен подавать питание на несколько осветительных приборов, суммарное значение мощности которых превышает рекомендуемое, то добавьте в цепь магнитный пускатель. Светодиодные устройства потребляют минимум электрической энергии и менее требовательны к мощности.

Если светильники содержат многожильные кабели, то воспользуйтесь специальными наконечниками (втулками) НШВИ.

Порядок проведения монтажных работ — шаг за шагом

Выберите, где будут установлены светильник и датчик движения. Установите элемент, сняв подставку и закрепив на стену или потолок. Высота монтажа не ниже 2,2 м. На 10 мм зачистите концы проводов, подключаемые к датчику.

Откройте крышку детектора и увидите распределительный узел с тремя контактами и разноцветными проводами. Синий N — «ноль», красно-коричневый (фиолетовый) L — фаза, желтый или зеленый — заземление.

Подключите к датчику напряжение, в соответствии с расцветкой соединив с токопроводящими кабелями клеммы L и N. Заизолируйте каждое место подключения, используя муфты, электротехническую изоленту. При подключении через выключатель двойного/тройного типа один из контактов используется для подачи питания на датчик движения.

Если будет перепутана подача фазы с детектора на лампочку, то цепь попросту не сработает. С другой стороны, короткого замыкания не произойдет — поменяйте провода местами. Этот же метод подключения используется для схемы с прямым соединением вилки — детектор функционирует от розетки подобно обычному электрическому прибору.

На следующей стадии датчик соединяется с осветительным устройством. Фазу, выходящую из корпуса, подключите к концу провода, идущего от светильника. Выполните изоляцию. Другой конец кабеля лампочки соедините с «нулем» на датчике.

Важно! Суммарная мощность используемых в цепи светильников не должна превышать заданного значения у детектора, иначе последний выйдет из строя.

Настройка и регулировка устройства

Первым делом настраивается время, в течение которого с момента регистрации последнего движения (присутствия) человека подается напряжение на осветительный прибор. Оно составляет от одной секунды до десяти минут.

Для выбора правильного времени руководствуйтесь следующими подсказками:

при освещении лестницы потребуется 3-4 минуты, поскольку надолго здесь никто не задерживается;
подача света в любой комнате должна занимать 10-15 минут, ведь времяпровождение может быть и кратковременным, и продолжительным.

Чтобы избежать ложных срабатываний, необходимо настроить задержку срабатывания после первичной регистрации движения. Параметр также насчитывает от одной секунды до десяти минут, а выбор конкретного значения определяется в зависимости от скорости передвижения человека. Поскольку через коридор движутся быстрее, то выставляется минимальная задержка.

Детектор оснащен тумблером LUX, отвечающим за уровень освещенности. Здесь нужно ориентироваться на то, чтобы датчик срабатывал в моменты, когда комната освещена меньше. На минимальное или среднее значение тумблер настраивается в тех случаях, когда прибор эксплуатируется в помещении с большим количеством окон и других источников естественного света.

Для настройки чувствительности элемента используйте тумблер SENS. Выбор значения связан с отдаленностью от передвигающегося объекта и его габаритами. Если датчик сработал ложно и включил свет в помещении без причины, то надо уменьшить чувствительность. Обратные действия нужны в том случае, если датчик не включил свет при входе в помещение.

Устранение возможных ошибок

Одной из распространенных ошибок при монтаже является плохой контакт нулевого провода. Это может произойти при попадании строительного мусора в клемму датчика движения или слабого зажима, из-за чего появляются нагар или окисление. Если детектор не работает, то осмотрите все провода, зачистите их и хорошенько подтяните зажимы.

Другая причина неисправности — деформация или поломка алюминиевой жилы. Подключите к устройству вольтметр. Будьте внимательны, поскольку прибор может не сработать даже при наличии напряжения. Если это произошло, то замените лампочку на новую, поскольку проблема может быть связана с перегоранием нити накала.

Еще одна неисправность в работе датчика движения связана с тем, что осветительный прибор не отключается, несмотря на правильную работу детектора. Проверьте, какое время было задано в настройках. Возможно, оно слишком большое и выходной контакт долго размыкается. Уменьшите параметр, используя соответствующий тумблер.

Только при правильном подключении и технически верной настройке датчика движения можно добиться максимальной экономии электроэнергии, комфорта и удобства эксплуатации автоматической системы освещения. В домашних условиях рекомендуется использовать пассивные детекторы, характеризующиеся меньшей стоимостью.

Схема подключения датчика движения для освещения

Содержание

Что выбрать из датчиков движения
Как работает датчик движения
Где установить датчик
Возможные схемы подключения
Процесс монтажа
Подключение нескольких датчиков
Настройка прибора
Заключение

Автоматизация систем освещения играет огромную роль в экономии электрической энергии. Также это позволяет увеличить ресурс ламп и проводников. Помочь в этом могут фотореле и датчики движения. Может показаться, что схема подключения датчика движения для освещения довольно сложная, но это не так, если знать все нюансы и возможные варианты. В статье будут рассмотрены доступные виды датчиков движения, а также способы их монтажа.

Что выбрать из датчиков движения

Датчики движения различаются по многим параметрам, поэтому важно в них ориентироваться, чтобы подобрать наилучший для конкретного помещения. По принципу действия среди них выделяют:

микроволновые;
ультразвуковые;
инфракрасные;
активные;
пассивные.

В первых для мониторинга подаются микроволны, которые схожи с теми, которые применяются в мобильных телефонах или печках. Если отражение волны меняет свой диапазон, тогда происходит срабатывание. Ультразвуковые приборы посылают звук высокой частоты, который не улавливается человеческим ухом. Инфракрасные применяются чаще всего. Такие датчики перемещения излучают особый световой спектр, который и служит индикатором. Активные датчики движения работают в паре с приемником.

По месту расположения датчиков перемещения, а также детектируемой территории, их разделяют на:

периферийные;
для периметра;
внутренние.

Первые чаще всего монтируются на углах зданий или в таких его частях, где нечасто бывает движение, но оно все же возможно. Периметрические датчики движения чаще всего имеют направленность в 360°. Это позволяет включать освещение для людей, которые передвигаются по территории с разных сторон. Внутренние датчики перемещения используются внутри зданий. Они также могут иметь различную направленность. По расположению датчиков выделяют:

моноблоки;
двухпозиционные;
модульные.

Моноблочные датчики движения содержат в своем корпусе и передатчик и приемник. Благодаря их синхронной работе происходит анализ происходящего. Двухпозиционные приборы имеют передатчик и приемник. Чаще всего они находятся друг напротив друга. Как только пересекается луч или волна, происходит срабатывание. Модульные конструкции датчиков движения могут иметь один передатчик и несколько приемников. Некоторые датчики перемещения являются комбинированными и реагируют не только на движение, но и на уровень освещенности. По способу монтажа их разделяют на:

накладные;
врезные.

Первый вид может быть смонтирован на любую поверхность. Второй подразумевает некоторую подготовку, т. к. монтируется в специально подготовленные короба. Накладные датчики движения имеют некоторую свободу в регулировании угла воздействия, если это требуется.

Как работает датчик движения

Датчик движения является переходным звеном. Его целью является обнаружение объектов и запуск определенных действий. Чаще всего его применяют для систем освещения, но это не правило. В некоторых случаях, например, детектор движения может запускать вентиляцию, как только кто-то входит в определенное помещение. Нет необходимости в том, чтобы нагрузка от приборов ложилась на датчик. Для этого применяются дополнительные узлы, которые облегчают эту задачу. Есть несколько простых советов, которые будут залогом бесперебойного функционирования датчика:

наличие препятствий;
помехи;
угол;
чистота;
номинальные нагрузки.

Важно помнить, что датчик перемещения не излучает рентгеновские волны. Это означает, что он не может воздействовать сквозь препятствия. Различные предметы на пути распространения луча могут будут помехой для его срабатывания. В зависимости от того, какой прибор детектирования движения выбран, необходимо следить, чтобы его работе не мешало электромагнитное или тепловое излучение. Каждый датчик имеет свой угол охвата, поэтому важно правильно рассчитать территорию, которую он должен отслеживать. Окошко излучателя датчика всегда должно быть чистым. Максимальную нагрузку необходимо подключать такую, которая указана производителем.

Где установить датчик

Выше говорилось о том, что важно правильно подобрать угол обзора, а значит и место монтажа датчика движения. В этом случае необходимо руководствоваться несколькими правилами:

расположение ближе к двери;
избегать центральной части стены;
правильное расположение по отношению к источникам света;
необходимость монтажа нескольких датчиков;
правильное расположение в подъезде.

Если подразумевается, что свет должен включаться только при входе или выходе из комнаты, тогда датчик движения необходимо расположить как можно ближе к двери. Не стоит выбирать центральную часть стены, т. к. луч датчика может не покрыть дверной проем. Хорошо если датчик движения будет смонтирован таким образом, что на него не будут попадать прямые лучи от солнца или искусственного источника. Это может быть помехой в его работе. Если в помещении есть несколько дверей, тогда есть смысл подумать о монтаже нескольких приборов или одного с широким углом охвата. При монтаже в подъезде рациональным будет установка датчика над лестничной площадкой, чтобы свет включался во время подъема.

Возможные схемы подключения

Есть несколько схем подключения приборов детектирования движения. Некоторые из них подразумевают взаимодействие с другими модулями. Среди них выделяют:

прямую;
с выключателем;
с фотореле;
с пускателем.

Схема включения напрямую подразумевает непосредственную подачу питания от детектора к осветительному прибору. Она подразумевает непрерывную работу датчика. При использовании схемы подключения датчика движения с выключателем есть несколько сценариев работы. Один из них подразумевает подключение детектора на разрыв к выключателю. То есть прибор запитывается только тогда, когда это необходимо. Другая схема предоставляет возможность включения лампочки вне зависимости от детектора. Часто применяется схема подключения с фотореле. Она полезна тем, что детектор движения задействован только в темное время суток. При желании включения в цепь нагрузки, которая по мощности больше той, что выдерживает детектор, тогда обязательно использование пускателя.

Процесс монтажа

Во время монтажа следует соблюдать все меры предосторожности. Важно обесточить сеть в месте, где будет производиться установка детектора. Желательно, чтобы все инструменты имели изолированные рукоятки, которые выдерживают пробой на 1 тыс. вольт. Для всего процесса понадобится:

перфоратор;
отвертка;
съемник изоляции;
клеммник;
наконечники на провод;
дюбеля и саморезы.

Совет! Чаще всего схема подключения указывается на обороте самого прибора, поэтому ей можно смело следовать.

Первым делом выбирается место для монтажа прибора. Чаще всего на корпусе уже обозначены места для саморезов. Ориентируясь на них, можно произвести разметку на стене и просверлить отверстия под дюбели. Следующим шагом производится демонтаж задней крышки и осматривается место и способ крепления проводов. Чаще всего под ней скрывается клеммник на три выхода. Они могут быть обозначены тремя латинскими буквами L, N, A. К первой необходимо подключить ноль, ко второй фазу, а третий выход – провод питания, который уходит к потребителю. Нулевой провод для потребителя берется из основного источника. Если подразумевается постоянная работа детектора движения, тогда подключение можно осуществить непосредственно в корпусе прибора.

В случае когда планируется наличие выключателя в схеме, тогда стоит смонтировать отдельную распаячную коробку, в которой будет производиться подключение проводов. Провода из детектора подводятся в распаячную коробку, туда же делается подвод основной сети. Если выключатель должен отключать детектор, тогда фазный провод, который идет от источника должен быть пущен через него. При схеме, в которой выключатель принудительно включает источник освещения необходимо через выключатель подать фазный провод к контакту, который идет от датчика движения к конечному прибору, как это показано на рисунке выше. Но при этом стоит убедиться, что детектор поддерживает такой режим функционирования.

Обратите внимание! Иногда может быть так, что на детекторе не указано, какой провод и куда подключать. В этом случае можно ориентироваться на цвет проводника. К синему обычно подводится ноль, к коричневому – фаза, а третий провод уходит на потребителя.

Когда по сигналу детектора необходимо запустить нагрузку большой мощности, тогда приобретается пускатель на требуемую мощность. В этом случае провод питания от детектора движения подключается непосредственно к контактору, а он замыкает цепь для подачи питания к освещению. При желании смонтировать фотореле, его необходимо подключить в разрыв фазного провода, который приходит для питания детектора.

Подключение нескольких датчиков

Бывают случаи, когда помещение оказывается слишком длинным для одного детектора. В этом случае может потребоваться монтаж нескольких приборов таким образом, чтобы они запитывали одного потребителя. Такой сценарий также возможен. Обычно применяется метод параллельного подключения нескольких детекторов. Пример можно увидеть на схеме ниже.

Становится понятным, что питание необходимо подать на все детекторы, которые будут смонтированы в помещении. Провода, которые должны уходить на потребителя, соединяются между собой. Это дает возможность в любое время замкнуть цепь, чтобы включилось освещение. Видео об этом можно посмотреть ниже.

Настройка прибора

Только на монтаже и подключении дело не заканчивается. Важно произвести правильную настройку прибора для его работы. Обычно на детекторе можно встретить два регулятора, но бывает и три:

время;
чувствительность;
освещенность.

Обычно подписи выполнены на английском языке или нанесены специальные пиктограммы для обозначения. Время или Time обозначает период, на протяжении которого будет подаваться питание на светильник. Минимальное значение этого параметра находится на уровне одной секунды, а максимальное – десяти минут. Чувствительность или Sens задает параметр, который позволяет детектору не срабатывать на грызунов и мелких животных. Дает возможность снизить количество ложных срабатываний, а соответственно сэкономить электричество. Параметр освещенности или Lux важен для того, чтобы задать процесс срабатывания детектора. Это особенно важно при наличии естественного источника освещения. Детектор будет срабатывать при значении освещения ниже, чем установлено на корпусе.

Заключение

Подключение детектора движения не является сложной задачей, если следовать вышеприведенным инструкциям. Приобретая прибор, стоит попросить продавца выписать чек и заполнить гарантийный талон. В этом случае будет уверенность в возможности возврата бракованного или нерабочего изделия.

Как правильно установить варочную панель в столешницу
Как установить инфракрасный обогреватель самостоятельно
Как подключить кондиционер к электросети самому
Подключение телефонной розетки rj11, схема

Датчик движения для освещения.

Как подключить и настроить.

Подробное руководство о выборе датчиков движения, установке и схемах подключения к светильникам. Рассмотрены вопросы: как подключить датчик движения к прожектору, регулировка датчика движения для включения света, как выбрать светильник для подъезда с датчиком движения и т.д.

варианты-установки-датчиков-движения-в-помещениях

Если вы хотите создать автоматизированную систему освещения для комфортной эксплуатации и экономии электроэнергии, то лучшее решение – подключение датчика движения к лампе.

В этой статье мы предлагаем вам познакомиться с основной информацией о принципах действия датчиков, особенностях ИК- и МВ-моделей, а также способах их подключения к различным источникам света: уличным прожекторам, светодиодным светильникам, галогенным и лампам накаливания.

Как правильно подключить датчик движения к прожектору, если он не поставляется в комплекте?
Какие возможны схемы подключения?
На какие параметры необходимо обратить внимание при установке осветительных приборов, чтобы обеспечить стабильную работу датчика движения?

Обо всем этом вы узнаете ниже.

Датчик движения для освещения подъезда, лестничной площадки и комнат. Какие модели стоит выбирать для создания автоматизированной системы освещения?

Производители предлагают два варианта датчиков движений: микроволновый (МВ) и инфракрасный (ИК).

Инфракрасные датчики. Принцип действия основан на регистрации изменений ИК-излучения в контролируемом пространстве. При появлении человека в зоне действия датчика изменяется интенсивность естественного потока света. Датчик реагирует на появление «нового» ИК-света на фотоэлементе и включает освещение. Экономия электроэнергии при использовании такого прибора достигает до 95%.
Микроволновые датчики. Принцип действия основан на излучении и обратном приеме электромагнитных волн. При появлении постороннего объекта в запрограммированной стандартной «схеме» пространства, датчик срабатывает и включает световой прибор.

В 90% светильников для подъездов с датчиком движения выбирают ИК-модели, которые, при своей относительно бюджетной цене, срабатывают на расстояние до 5-10 метров, а также имеют ряд настроек для регулировки режимов включения. МВ-датчики более чувствительны, поэтому их выбирают для систем освещения внутри жилых помещений. Их функционал при правильной настройке позволяет реагировать даже на объекты за дверью, заранее включая свет в техническом помещении, гараже или в коридоре.

схема-установки-датчика-движения

Если вы хотите автоматизировать действующую систему освещения путем отдельной покупки и подключения датчика движения, то необходимо учитывать ряд факторов:

Для уличных прожекторов рекомендуется выбирать датчики движения со степенью защиты IP65 и выше (корпус не пропускает твердые мелкие частицы и капли). Рабочий диапазон температур ДД должен составлять от -40 до +50°С, чтобы выдерживать любые перепады температур в течение года.
Светильник для подъезда с датчиком движения IP44 и ниже можно устанавливать, поскольку располагаться он будет «под крышей». Либо надо озаботиться, чтобы над устройствами был предусмотрен отдельный навес. Также в технической документации по эксплуатации следует обязательно соблюсти все рекомендации от производителя по установке.
С датчиками движения совместимы все светодиодные и галогеновые лампы, прожекторы, а также стандартные лампы накаливания. Все они способны мгновенно включаться по сигналу от ДД и не теряют свой эксплуатационный ресурс при постоянном включении/выключении. Не рекомендуется использовать люминесцентный светильник для подъезда с датчиком движения, поскольку таким осветительным приборам требуется время на включение, а ресурс их работы сокращается на 30-35%. Да и лампы накаливания выгорают в основном при включении, поэтому лучшим вариантов будет светодиодный источник света, тем более, что цены на них в последнее время не такие уж и высокие.

Регулировка датчика движения для включения света

проводится после установки устройства путем выбора настроек чувствительности (пример – исключить срабатывания датчика при приближении животных).

Зона срабатывания у каждой модели определяется техническими характеристиками, а угол обзора зависит от способа установки (для настенных и вкручиваемых в патрон ДД – 120-150°, для потолочных — 360°, для ДД с несколькими вариантами монтажа – 180-360°).

регулировка датчика движения

Перед установкой датчика движения важно убедиться, что в зону «видимости» не попадают объекты, способные излучать свет и тепло, а также другие «преграды», скрывающие человека при его приближении к датчику.

В таких случаях необходимо использовать переходники и подкладки, чтобы разместить ДД под нужным углом.

Как самостоятельно подключить датчик движения к прожектору?

Датчик движения выступает как элемент для замыкания или размыкания в электрической цепи. В комплектацию большинства моделей входят винтовые клеммники с маркировкой. Датчик подключается к светильникам в соответствии указанных маркировок и типа кабеля.

L – фазный провод (буква L на клемме ДД указывает на место его подключения)
N – нулевой (нейтральный) провод синего цвета

Фазный провод L напрямую подключается к соответствующей клемме. От клеммы А датчик движения подключается к прожектору или любому другому осветительному прибору. Нейтральный провод N подключается как к датчику, так и к источнику света, замыкая всю цепь.

Ниже представлена схема этого способа подключения.

Подключение датчика движения к лампе напрямую

Важно: Даже если допустить ошибку в подключении и перепутать провода местами на клеммнике, то опасности нет. ДД не будет работать, а об ошибке в схеме подключения будет свидетельствовать выключенный световой индикатор на корпусе.

Варианты подключения датчиков движения к осветительным приборам

схема подключения датчика движения без выключателя

Эта схема подключения является основной как для уличного освещения, так и для автоматизированных систем внутри помещений. При нахождении в зоне срабатывания датчика свет будет включаться автоматически. После отсутствия любых движений в рабочей зоне на протяжении заданного интервала времени ДД размыкает цепь и выключает освещение. Другие варианты подключения А в следующем варианте подключения датчика движения через 2-клавишный выключатель предусмотрены все возможные способы включения/отключения освещения:

схема подключения датчика движения через 2-клавишный выключатель

Когда обе клавиши выключателя выключены — освещение будет отключено в независимости от датчика.
Когда включена левая клавиша выключателя (либо обе клавиши) — освещение будет включено в независимости от датчика.
Когда включена правая клавиша выключателя, а левая выключена — освещение будет включаться в автоматическом режиме, т.е. через датчик движения (при наличии движения в его зоне).

Если вы хотите получить более подробные консультации, советы от экспертов, а также заказать услуги монтажа автоматизированных систем освещения под ключ в г.Новосибирске – свяжитесь с нами по телефону +7 (383) 328-17-17 либо через сайт — smartcomp.ru

Motion%20Sensor%20Wiring%20Технические характеристики схемы и примечания по применению

Модель ECAD Производитель Описание Техническое описание Скачать Купить часть ТБ67х550АФНГ Toshiba Electronic Devices & Storage Corporation Драйвер щеточного двигателя/1 канал/Vвых(В)=50/Iвых(А)=3,5 org/Product”> ТБ67С141АФТГ Toshiba Electronic Devices & Storage Corporation Драйвер шагового двигателя/униполярный тип/Vout(V)=84/Iout(A)=3/фазный интерфейс TC78B011FTG Toshiba Electronic Devices & Storage Corporation Драйвер бесщеточного двигателя/3-фазный драйвер/Vout(V)=30/квадратный, синусоидальный ТБ67С539ФТГ Toshiba Electronic Devices & Storage Corporation Драйвер шагового двигателя/биполярный тип/Vout(V)=40/Iout(A)=2/интерфейс часов org/Product”> ТБ67С149АФТГ Toshiba Electronic Devices & Storage Corporation Драйвер шагового двигателя/Униполярный тип/Vout(V)=84/Iout(A)=3/Интерфейс часов ТБ67х551АФНГ Toshiba Electronic Devices & Storage Corporation Драйвер щеточного двигателя/1 канал/Vвых(В)=50/Iвых(А)=3,5

Motion%20sensor%20wiring%20diagram Спецификации Context Search

org/Product”> org/Product”> org/Product”> org/Product”> org/Product”> org/Product”> org/Product”> org/Product”>

Каталог Спецификация	MFG и тип	ПДФ	Теги документов
Датчик уровня воды для стиральной машины Реферат: датчик уровня воды, давления для стиральной машины, автоматический датчик открытия двери, автоматические часы, комнатный датчик света, датчики парковки в торговом автомате, датчик вентилятора, датчик движения, КАМЕРА, датчик движения, датчики стиральной машины, датчик движения, выключатель света. Текст: Нет доступного текста файла	Оригинал	PDF
2007 – МБХ-150 Аннотация: VHDL кодовое движение H.264 оценка оценка xilinx 3040 mbaff 720P 1080P H.264 кодер *кодер 16 4 Текст: Нет доступного текста файла	Оригинал	PDF	DS648 264/AVC/MPEG4 МБХ-150 Движение кода VHDL Оценка H.264 предварительный расчет ксилинкс 3040 мбаф 720P 1080P Кодер H.264 *энкодер 16 4
2007 – МБХ-150 Аннотация: кодовое движение xilinx 3040 VHDL DS648 кодировщик h364 оценка кодировщика H.264 8×4 ram vhdl 720P 4×4 бочкообразный сдвигатель Текст: Нет доступного текста файла	Оригинал	PDF	DS648 264/AVC/MPEG4 МБХ-150 ксилинкс 3040 Движение кода VHDL кодировщик h364 Кодер H. 264 предварительный расчет 8×4 оперативная память VHDL 720P Переключатель ствола 4×4
Командир GML Реферат: 1326-CPB1-005 ultra master 100 диаграмма allen bradley 1326-CCU-005 серводвигатель Allen-bradley 1326 1398-DDM Allen-Bradley 1394 manual 1398-ddm-005x 1796-CL11 джинсовая ткань Текст: Нет доступного текста файла	OCR-сканирование	PDF	Январь 2000 г. 382-М44 Январь 2000 г. Командир ГМЛ 1326-КПБ1-005 ультрамастер 100 диаграмма аллен брэдли 1326-CCU-005 Серводвигатель Allen-Bradley 1326 1398-ДДМ Allen-Bradley 1394 инструкция 1398-ddm-005x 1796-CL11 джинсовая ткань
2008 – Пассивный инфракрасный датчик движения Реферат: АКТИВНЫЙ ИНФРАКРАСНЫЙ ДЕТЕКТОР ДВИЖЕНИЯ Схема пир-фотоэлемента cds PIR SENSOR IS MOTION SENSOR zilog Смарт-USB-кабель схема HDR 1×24 HDR 2X2 пир-датчик движения датчик движения свет Текст: Нет доступного текста файла	Оригинал	PDF	ZEPIR000101ZCOG УМ022302-1008 пассивный инфракрасный датчик движения АКТИВНЫЙ ИНФРАКРАСНЫЙ ДАТЧИК ДВИЖЕНИЯ компакт-диски фотоэлемент пир схема PIR SENSOR – ЭТО ДАТЧИК ДВИЖЕНИЯ Схема USB-кабеля zilog Smart HDR 1×24 HDR 2X2 пир датчик движения свет детектора движения
МПУ-6050 Резюме: нет абстрактного текста Текст: Нет доступного текста файла	Оригинал	PDF
1997 – управление двигателем tms320 Реферат: Регулятор скорости двигателя переменного тока с использованием ПИД-регулятора TMS320E14 TMS320C Управление бесщеточным двигателем TMS320 TMS320 ПИД-контроллер для управления асинхронным двигателем с использованием оценки параметров асинхронного двигателя Регулирование скорости двигателя постоянного тока с адаптивным ПИД-примечанием по применению tms320 Текст: Нет доступного текста файла	Оригинал	PDF	ТМС320 СПРА327 управление двигателем tms320 Регулятор скорости двигателя переменного тока с использованием ПИД-регулятора ТМС320Е14 ТМС320С управление бесколлекторным двигателем tms320 ПИД-регулятор для управления асинхронным двигателем с использованием оценка параметров асинхронного двигателя Адаптивный ПИД-регулятор скорости двигателя постоянного тока примечание к применению tms320
2010 – 1 тыс. Резюме: MMA8450Q AN3916 0x26 Текст: Нет доступного текста файла	Оригинал	PDF	АН3917 ММА8450Q ММА8450Q АН3918. 1 тыс. АН3916 0x26
1997 – Национальные инструменты Реферат: управление движением, промышленный серводвигатель, управление универсальным прибором, усилитель. Текст: Нет доступного текста файла	Оригинал	PDF
2008 – СХЕМА ДАТЧИКА ДВИЖЕНИЯ Реферат: ПИР ДАТЧИК стабилизации ПИР ДАТЧИК ЕСТЬ ДАТЧИК ДВИЖЕНИЯ СХЕМА блока ПИР ДЕТЕКТОР движения СХЕМА ДЕТЕКТОРА движения для света ПИР-СЕНСОР датчик движения MTBF ZEPIR0AAS01SBCG датчик движения ИК блок ДЕТЕКТОР движения СХЕМА Текст: Нет доступного текста файла	Оригинал	PDF	ПБ022304-1108 СХЕМА ДЕТЕКТОРА ДВИЖЕНИЯ Стабилизация ИК-ДАТЧИКА PIR SENSOR – ЭТО ДАТЧИК ДВИЖЕНИЯ СХЕМА БЛОКА ПИР ДЕТЕКТОРА ДВИЖЕНИЯ СХЕМА ДЕТЕКТОРА движения для освещения ПИР-СЕНСОР датчик движения наработка на отказ ZEPIR0AAS01SBCG датчик движения ИК СХЕМА БЛОКА ДЕТЕКТОРА ДВИЖЕНИЯ
1998 – 2-5178238-9 Реферат: stegmann MC55420 энкодер stegmann MC55000 MC58000 IM1000 Текст: Нет доступного текста файла	Оригинал	PDF
1997 – ПИД-регулятор для управления асинхронным двигателем Аннотация: управление скоростью двигателя с помощью dsp. УПРАВЛЕНИЕ СКОРОСТЬЮ ДВИГАТЕЛЯ ПОСТОЯННОГО ТОКА С ИСПОЛЬЗОВАНИЕМ прерывателя. Управление двигателем постоянного тока с использованием нечеткой логики Текст: Нет доступного текста файла	Оригинал	PDF	ТМС320 СПРА327 ПИД-регулятор для управления асинхронным двигателем управление скоростью двигателя с помощью dsp РЕГУЛИРОВАНИЕ СКОРОСТИ ДВИГАТЕЛЯ ПОСТОЯННОГО ТОКА С ИСПОЛЬЗОВАНИЕМ прерывателя УПРАВЛЕНИЕ ДВИЖЕНИЕМ НА ОСНОВЕ DSP c язык ПИД-РЕГУЛИРОВАНИЕ ДВИГАТЕЛЯ ПЕРЕМЕННОГО ТОКА простая схема управления скоростью бесщеточного двигателя постоянного тока ПИД-регулятор для управления асинхронным двигателем с использованием Семейство TMS320C2x отчет об управлении двигателем постоянного тока с помощью одного переключателя Управление скоростью двигателя постоянного тока с использованием нечеткой логики
2005 – 20DAM20D2B-К Реферат: 20DAM20D1B-K принципиальная схема управления двигателем Текст: Нет доступного текста файла	Оригинал	PDF	20дам 20ДАМ-Л 20ДАМ-К 20ДАМ-К Temp9979-0 SE-29109 20ДАМ20Д2Б-К 20ДАМ20Д1Б-К схема управления двигателем 20ДАМ10Д2Б-Л 20ДАМ10Д1Б-К 20ДАМ40Д2Б-Л Данахер 20ДАМ10Д2Б-К люк
1999 – КАМЕРА обнаружения движения Аннотация: обнаружение движения для видео слежения за движением AN-552 ADV611 ADV601LC ADV601 ADSP-2185 вычислительная сложность ADSP-2181 Текст: Нет доступного текста файла	Оригинал	PDF	Ан-552 АДВ611 КАМЕРА обнаружение движения обнаружение движения для видео отслеживание движения Ан-552 АДВ611 ADV601LC АДВ601 АДСП-2185 вычислительная сложность АДСП-2181

2002 – CS6710 Реферат: сумма абсолютных разностей компенсатора движения mec 4.000 MHz CS6701 4001 Cross Reference Position Estimation AMBA AHB bus “Single-Port RAM” Текст: Нет доступного текста файла	Оригинал	PDF	CS6710 CS6710 DS6710 сумма абсолютных разностей компенсатор движения меc 4.000 МГц CS6701 4001 Перекрестная ссылка Оценка позиции Автобус АМБА АХБ «Однопортовая оперативная память»
2010 – АН4070 Резюме: MMA8451 an4071 MMA8451Q AN4072 25160AN MMA845 mma8452q MMA8453Q AN4075 Текст: Нет доступного текста файла	Оригинал	PDF	АН4070 ММА8451, АН4071. АН4070 ММА8451 Ан4071 MMA8451Q АН4072 25160АН ММА845 мма8452q ММА8453Q АН4075
1998 – 3-фазный микрошаговый Резюме: MC50000 DK55 DK55420 MC55420 MC58000 MC58120 MC58220 MC58320 MC58420 Текст: Нет доступного текста файла	Оригинал	PDF
1998 – “маркировка с17” зал Аннотация: датчик холла 4-контактный гибкий диск обнаружения направления движения fpga TSM-125-01-L-DV управление положением серводвигателя постоянного тока теория PC 104 MC58000 MC55420 MC55000 j537 Текст: Нет доступного текста файла	Оригинал	PDF	-ПК/104 Вундеркинд-ПК/104 зал “маркировка с17” датчик холла 4-контактный гибкий диск определение направления движения FPGA ТСМ-125-01-Л-ДВ Теория серводвигателя постоянного тока с управлением положением ПК 104 MC58000 MC55420 MC55000 j537
2008 – СХЕМА ДАТЧИКА ДВИЖЕНИЯ Реферат: СХЕМА ДЕТЕКТОРА движения для света АКТИВНЫЙ ИНФРАКРАСНЫЙ ДЕТЕКТОР ДВИЖЕНИЯ ДЕТЕКТОР ДВИЖЕНИЯ Фотоэлемент СХЕМА СХЕМЫ ПИР ДАТЧИК IS ДАТЧИК ДВИЖЕНИЯ ДЕТЕКТОР движения свет СХЕМА СХЕМЫ Z8FS040ASB20SG ДЕТЕКТОР движения СХЕМА блока пир датчик движения ДЕТЕКТОР ДВИЖЕНИЯ Текст: Нет доступного текста файла	Оригинал	PDF	ZEPIR0AAS01SBCG PS028402-1008 СХЕМА ДЕТЕКТОРА ДВИЖЕНИЯ СХЕМА ДЕТЕКТОРА движения для освещения АКТИВНЫЙ ИНФРАКРАСНЫЙ ДАТЧИК ДВИЖЕНИЯ ДЕТЕКТОР ДВИЖЕНИЯ Фотоэлемент СХЕМА ЦЕПЕЙ PIR SENSOR – ЭТО ДАТЧИК ДВИЖЕНИЯ СХЕМА ДЕТЕКТОРА ДВИЖЕНИЯ Z8FS040ASB20SG СХЕМА БЛОКА ДЕТЕКТОРА ДВИЖЕНИЯ пир датчик движения ДЕТЕКТОР ДВИЖЕНИЯ
кв.ф.ч. 910 Реферат: СХЕМА ДЕТЕКТОРА движения детектор движения ic QFP100-P-1420-0 TC90A30AF toshiba “нелинейный фильтр” HAP7 TA1221AF PD1530 Текст: Нет доступного текста файла	OCR-сканирование	PDF	TC90A30AF TC90A30AF QFP100-P-1420-0 575ТИП СФХ 910 СХЕМА ДЕТЕКТОРА ДВИЖЕНИЯ детектор движения тошиба “нелинейный фильтр” HAP7 TA1221AF ПД1530
реле защиты Резюме: нет абстрактного текста Текст: Нет доступного текста файла	Оригинал	PDF	ДИН18650-1 прЕН16005) эстафета опекуна
ЭП1К20Ф400К7 Резюме: изображение данных lwIP lcd px uart c code nios процессор Текст: Нет доступного текста файла	Оригинал	PDF
2007 – Недоступно Резюме: нет абстрактного текста Текст: Нет доступного текста файла	Оригинал	PDF	ТМС223 ТМС223 QFN32
1999 – КАМЕРА обнаружения движения Реферат: СХЕМА ДЕТЕКТОРА движения dpcm AF SO5 модуль камеры af ECST AD10 dcp27 СХЕМА ДЕТЕКТОРА движения СХЕМА блока ДЕТЕКТОРА движения Текст: Нет доступного текста файла	Оригинал	PDF	КС7333 КС7333 КАМЕРА обнаружение движения СХЕМА ДЕТЕКТОРА ДВИЖЕНИЯ дпсм АФ SO5 модуль камеры аф ЕССТ AD10 dcp27 ЦЕПЬ ДЕТЕКТОРА ДВИЖЕНИЯ СХЕМА БЛОКА ДЕТЕКТОРА ДВИЖЕНИЯ
1998 – MC905 Резюме: smd датчик эффекта холла датчик холла 4-контактный гибкий диск HALL EFFECT IC 3513 микрошаговый ic .72 микрошаговый ic пакеты резисторов AG1A MC58000 MC55000 Текст: Нет доступного текста файла	Оригинал	PDF

Предыдущий 1 2 3 . .. 23 24 25 Next

Heath Zenith Motion Sensing 3-Way Wall Switch 6107 User Manual

OFF

AUT

AUTO

ВЫКЛ.

ВКЛ.

6107

Датчик движения

3-позиционный настенный выключатель

Настенный выключатель 6107 с датчиком движения обнаруживает движение и включает
ламп на регулируемое время. Встроенный фотоэлемент можно настроить
на отключение света, когда он не нужен. Устройство имеет превосходную
чувствительность и широкий диапазон обнаружения 150°. Его можно использовать с лампами накаливания
, а также с флуоресцентными лампами быстрого старта. (Не
для использования с электронными балластами).

Модель 6107 может использоваться для замены либо 3-позиционного настенного выключателя, либо 9-позиционного выключателя.0136 однополюсный переключатель. Некоторые коды требуют установки квалифицированным электриком
.

Особенности:
• Угол обнаружения движения 150°
• Регулируемое время включения от 5 сек. до 20 мин.
• Регулируемый фотоэлемент
• Работает с лампами накаливания и люминесцентными лампами с быстрым пуском (не
для использования с электронными балластами
• Работает с двигателями мощностью до 1/8 л.с.
• Ползунковый переключатель для выбора режимов ВЫКЛ, ВКЛ И АВТО.

ПРЕДУПРЕЖДЕНИЕ: Перед подключением отключите питание автоматическим выключателем.0137

Примечание: «трехходовая» схема управляет освещением от двух отдельных выключателей
. Если вы хотите использовать этот продукт в цепи одного выключателя
или если вы хотите установить более одного настенного выключателя
с датчиком движения, см. стр. 6
• Снимите декоративную накладку (закрепленную двумя винтами
).
• Снимите крышку управления. (Нажмите отверткой.
Откиньте крышку, чтобы снять ее, чтобы получить доступ к регулируемым винтам

. )
• Выберите, какой переключатель будет заменен, и снимите его.
• Чтобы упростить повторную проводку в дальнейшем, пометьте домашнюю проводку лентой
, указав, где провод был подсоединен.
• Не подсоединяйте к нейтральному проводу, в противном случае
произойдет повреждение устройства и гарантия будет аннулирована.

• Подсоедините датчик движения 6107, как показано на схеме ниже:

• Установите 6107 в соединительную коробку с помощью двух винтов соединительной коробки.
• Снова включите автоматический выключатель.
• Предварительно установите элементы управления: время в минутах, регулировка уровня освещенности полностью по часовой стрелке. Заклейте линзу малярным скотчем.
• Когда датчик движения находится в положении «ВКЛ», несколько раз включите и выключите дистанционный выключатель. Перейдите к шагу 1, 2,
или 3, в зависимости от результатов.

ПРЕДУПРЕЖДЕНИЕ. Перед изменением проводки отключите питание с помощью автоматического выключателя.

Если у вас возникла проблема с настенным выключателем, сначала следуйте этому руководству. Если проблема не устранена, позвоните на горячую линию обслуживания клиентов
по телефону 1-866-853-4293 с 8:00 до 19:00 по восточному времени в будние дни.

Электрический вход………………………………………… …………………………………………. …………………………..120 В, 60 Гц

Люминесцентная нагрузка – не для электронных балластов………………(2) Минимум 30 Вт Максимум 400 Вт Быстрый пуск

Нагрузка двигателя……. …………………………………………. …………………………………………. ……………….1/8 л.с. максимум

Лампа накаливания………………….. …………………………………………. …………………………………………500 Вт при 120 В перем. тока

Время включения………………………………………….. …………… ………………………….Регулируется примерно 5 сек. до 20 мин.

Датчик фотоэлемента…………………………………………… ………………………………..От тусклого дневного света до менее 1 FC.
Покрытие ………………………………………………………. ………………………..до 15 футов под углом 150°, до 30 футов перед датчиком

Существует 6 предустановленных вариантов для количества
времени, в течение которого свет остается включенным: Тест (5 секунд), 1,
5, 10, 15 и 20 минут. Используйте маленькую отвертку с крестообразным шлицем
, чтобы отрегулировать регулятор TIME.
Поворачивайте ручку TIME до тех пор, пока она не «защелкнется» в нужном
положении времени.

Замените крышку панели управления и установите декоративную настенную пластину. В установках, где сенсорный выключатель Cooper Motion
объединен с другими выключателями или розетками в расширенной коробке, необходимо приобрести комбинированную настенную панель
. Различные комбинированные настенные панели доступны в магазинах Home Centers и Electrical Supply
.
Сдвиньте переключатель пару раз, чтобы убедиться, что он работает свободно.

Когда освещение в комнате находится на уровне
, на котором вы хотите включить свет,
установите переключатель в положение AUTO.
Установите регулятор ВРЕМЯ в положение 5 секунд
.
Установите регулятор LIGHT в мини-
темное положение (полностью против часовой стрелки)
.
Подождите, пока погаснет свет.
Поверните регулятор LIGHT по часовой стрелке
очень маленькими шагами и подождите 2
секунд, прежде чем перемещать руку в
перед датчиком. Повторяйте до
фары, управляемые датчиком, включаются
. Теперь свет будет включаться, когда
уровень освещенности будет равен или ниже текущего уровня и будет обнаружено движение.

Для настройки фотоэлемента:

Переключатель выбора РЕЖИМА

Перемещением переключателя можно выбрать один из трех режимов работы: ВЫКЛ. , АВТО, ВКЛ.

ВЫКЛ.: Освещение остается выключенным.

АВТО: Освещение включается на установленное время при обнаружении движения и уровне освещенности ниже установленного уровня или при ручном переключении 3-позиционного переключателя
.

ВКЛ: индикаторы горят постоянно. Переключение 3-позиционного переключателя не имеет никакого эффекта.

•

•
•

Можно запретить датчику включать свет
, когда в помещении уже достаточно света. Используйте небольшую отвертку
, чтобы установить уровень освещенности, ориентируясь на эту схему
. В крайнем положении по часовой стрелке
датчик включает свет даже при полном дневном свете. В положении
против часовой стрелки датчик поворачивается только на
на свет, когда уровень окружающего освещения очень низкий.

ADJUSTMENTS

SPECIFICATIONS

TROUBLESHOOTING

USE

TIME

Complete Installation

LIGHT LEVEL

– 2 –

– 6 –

– 3 –

– 4 –

– 5 –

– 7 –

– 8 –

ВРЕМЯ

L I G H T

Тест 0137

5 Seconds

20 Minutes

Any Light

Level

Dark (low

light level)

СИМПТОМ

Свет не включается
в режиме АВТО
.

Свет не остается включенным
в автоматическом режиме.

ВОЗМОЖНАЯ ПРИЧИНА

Автоматический выключатель или предохранитель
выключен.
Если управляемая лампа
имеет другой выключатель, она может быть
выключена.
Лампа неисправна.
Регулятор СВЕТ установлен слишком далеко
в сторону ТЕМНОГО положения.
Переключатель MODE установлен в положение OFF
вместо AUTO.
Плохое соединение.

Движение остановилось в комнате
.
Управление ВРЕМЕНЕМ установлено на слишком короткую
задержку.

3.
4.

СИМПТОМ

Свет не выключается.

Свет загорается по
без причины в режиме Авто
.

ВОЗМОЖНАЯ ПРИЧИНА

Неправильная проводка. Переключатель
MODE установлен в положение
ON вместо AUTO.
Движение все еще присутствует.
Задержка, установленная регулятором TIME
, еще не истекла.

Нагревающие или охлаждающие
объекты (например,
вентиляционные отверстия, приборы или
сквозняки через стену
коробку) вызывают ложное
срабатывание.
Включение датчика
было выключено
и снова включено.
Произошел кратковременный сбой питания-
. Свет
автоматически выключится, когда
время “включения” истечет.

1.
2.

3.
4.

. Ваша COOEPRWREENGENTERY DELECTED SCEDSTED PRODUCTE Двух лет Ограниченный варан. покупка, Cooper Wiring Devices заменит или отремонтирует движение

, при условии, что он не подвергался неправильному использованию, неправильной установке или неправильному использованию, и

возвращен с предоплатой в отдел контроля качества Cooper Wiring Devices по адресу: 203 Cooper Circle, Peachtree

City, GA 30269. Если продукт сняты с производства, замена будет производиться ближайшей доступной моделью

, эквивалентной

. Эта гарантия не распространяется на расходные материалы (например, предохранители). Доказательство покупки по форме

в виде накладной или полученного счета-фактуры, показывающее, что товар находится в пределах применимого гарантийного периода, должно быть

предъявляется для получения ремонта или замены, предусмотренных гарантией. Ремонт или замена в соответствии с настоящей гарантией

является исключительным средством правовой защиты клиента.

Cooper Wiring Devices не несет ответственности за любые случайные или косвенные убытки, связанные с нарушением какой-либо явно выраженной или подразумеваемой гарантии на любой из своих продуктов. За исключением случаев, когда это ограничено или запрещено действующим законодательством, любая подразумеваемая гарантия товарного состояния или

Срок годности данного продукта для конкретной цели ограничен сроком действия данной гарантии. Некоторые штаты

не допускают исключения или ограничения случайных или косвенных убытков или допускают ограничения

срока действия подразумеваемой гарантии, поэтому приведенные выше ограничения могут не применяться к вам. Эта гарантия дает вам

определенные юридические права, а также вы можете иметь другие права, которые различаются в зависимости от штата.

ОБЩАЯ ИНФОРМАЦИЯ ПО ПРИМЕНЕНИЮ

Детектор более чувствителен к движению поперек датчика, чем к движению к датчику.

Детектор обнаруживает тепло в движении и возможные источники тепла, которые быстро изменяют температуру. Поэтому во избежание ложных срабатываний
избегайте размещения датчика там, где он будет направлен на кондиционеры, обогреватели и другие источники тепла или холода
.

НОВОЕ ПРИЛОЖЕНИЕ

Выберите место, где датчик движения будет хорошо виден
вся зона, где может происходить движение людей.

ПРИМЕНЕНИЕ ДЛЯ МОДЕРНИЗАЦИИ

Датчик движения заменит существующий настенный выключатель. Используйте
только там, где существующее расположение переключателя обеспечивает хороший обзор занятой области
.

В комплект входят: • Сенсорный выключатель • Крышка • 4 разъема для проводов • 2 больших винта • 2 маленьких винта.

УСТАНОВКА

УСТАНОВКА ПЕРЕКЛЮЧАТЕЛЯ

3-позиционный переключатель с датчиком движения

ВЫБЕРИТЕ МЕСТО

Типовой вид покрытия в плане

30 футов

15 футов

0 футов

ПРЕДУПРЕЖДЕНИЕ: Только для использования внутри помещений.

Вопросы? Call 1-866-853-4293 8:00 AM to 7:00 PM Eastern Time, weekdays

AUTO

OFF

AUTO

OFF

Общий

Общий наконечник переключателя

Общий

АВТО

ВЫКЛ.

ВКЛ.

Проверка правильности подключения общего провода:

Переустановите переключатель.

Снова включите автоматический выключатель

Оставив перемычку в одном положении,

включите и выключите другой трехпозиционный переключатель.

Свет

включить

и выключить.

Свет

включить

и выключить.

Перемычка

правильная. Перейти

на следующую страницу.

Переведите переключатель с перемычкой

в другое положение

Включите и выключите переключатель без перемычек

Перемычка

правильная. Перейти

на следующую страницу.

Переместите один конец провода перемычки

к ранее не подключенной клемме

Снимите перемычку

с распределительной коробки

Включите питание

на автоматический выключатель

Yes

②

Replace

switch with 6107

Common

Traveller

Brown

Black

Red

①

Add

Перемычка

Провод

Зеленый провод заземления к винту соединительной коробки

или проводу заземления

, если свет делает

Не включите:

, если световой положения

. с дистанционным выключателем

в любом положении

Установите датчик в положение “AUTO”. Подождите, пока блок

прогреется (до 1 мин.). Если дистанционный выключатель

может включить свет,

все в порядке. В противном случае:

Проверьте еще раз.

Перейти к 2 или 3.

Повторить проверку.

Go to 1 or 3.

➮

Exchange

Red & Black

wires on

6107 Control

Exchange

Red & Brown

провода на

6107 Управление

Замена красного и коричневого проводов

на 6107 Управление. Удалить 9Лента 0137

. Перейти на следующую страницу.

AUTO

OFF

AUTO

OFF

Common

3-Way

Switch

3-Way Switch Wiring Diagram

3-ходовой

Переключатель

Общий

Существующая схема подключения

Общий

Коричневый

Черный

Коричневый

Общий

• Для установки с одним выключателем
подключите настенный выключатель, как показано здесь
.

Если вы хотите иметь датчики движения на обоих трехпозиционных переключателях, подключите их, как показано ниже. Минимальная мощность
Вт может увеличиваться до 100 Вт для люминесцентных ламп и 50 Вт для ламп накаливания.

Общий наконечник переключателя

АВТО

ВЫКЛ

ВКЛ

Линия

Черный

Red & Brown

Нагрузка

Зеленое заземляющее проволочное Установка одинарного переключателя

3-ходовой с двумя датчиками движения

Схема подключения двойного 3-ходового датчика движения

• Извлеките оставшийся 3-ходовой переключатель из распределительной коробки.
• Добавьте перемычку к общему наконечнику и к одному из двух переключаемых наконечников. Если вы не уверены, какой
является общим, установите перемычку на любые два из трех проводов и проверьте перемычку, как описано на следующей странице
.

COMMON

The switch may

indicate the

common

Common

Switch Lug

Hot Wire

Jumper

To Brown wire

of 6107

(note Color)

Color винта

могут быть разные

для общего

К красному проводу

из 6107

(примечание)

469MT-PT

Traveler

Travelers

Примечание: регулирующие винты

. Примечание: Регулирующие винты

Примечание. После установки перемычки этот переключатель

будет включать только свет.

Путешественники

Зеленый

Путешественник

Путешественники

598-1180-04 E

Красный

Можно ли подключить два датчика движения к одному источнику света?

Датчики движения не вездесущи — они не могут быть всевидящими, потому что они в определенной степени являются направленными.

Они предназначены для покрытия определенной области, на которую они направлены.

В противном случае они срабатывали бы постоянно.

Но что, если у вас есть один свет, который вы хотите активировать в зависимости от движения в разных местах?

Вы не можете охватить все одним датчиком, но можете ли вы подключить один свет (или набор огней) к двум датчикам?

К одному источнику света можно подключить два датчика движения, но не последовательно; в противном случае, чтобы свет работал, оба должны быть активированы. Вы можете подключить датчики к свету отдельно в параллельной цепи, и они будут работать независимо.

Чтобы объяснить немного подробнее, давайте посмотрим на:

Возможно ли, чтобы два датчика движения работали на одном и том же источнике света
Почему нельзя последовательно подключить датчики движения
Как подключить несколько датчиков движения к одной цепи

Можно ли установить два датчика движения на один и тот же источник света?

Можно подключить два датчика движения к одному и тому же источнику света, если правильно их подключить.

Это может быть очень полезно.

Для внутренних датчиков вам может понадобиться, чтобы освещение лестницы было прикреплено к датчику движения вверху и внизу лестницы, чтобы свет включался, когда вы приближаетесь к ним с любого этажа.

Снаружи вы можете подключить все осветительные приборы к датчикам движения, охватывающим переднюю и заднюю часть дома.

Используя наружное освещение для отпугивания потенциальных злоумышленников, вы получите больше зоны действия без необходимости дублировать освещение — достаточно нескольких датчиков.

Теоретически, вы можете иметь столько датчиков, сколько хотите, в цепи, что может быть полезно для наружного освещения, если вы хотите охватить более двух направлений и у вас обширный сад.

Важно то, как они подключены, так что давайте рассмотрим это подробнее.

Можете ли вы последовательно подключить датчики PIR?

Чтобы было ясно, датчики движения с гирляндным подключением будут подключаться к одной и той же цепи в одном контуре.

Это называется последовательной цепью, в которой ток проходит от источника питания через каждый компонент.

Это не сработает, если вам нужно несколько датчиков движения на одной цепи.

Это потому, что датчик движения подобен выключателю света, который естественно находится в положении «выключено».

Когда нет движения, датчик движения находится в собственном положении «выключено», и цепь разорвана.

Как только происходит движение и срабатывает датчик, он замыкает цепь, как при переводе выключателя света в положение «включено».

За исключением случаев, когда по истечении заданного периода времени он автоматически переключается обратно в положение «выключено» и размыкает цепь.

Ток будет течь только по полной цепи, поэтому, если где-то в цепи есть разрыв, ни одно из устройств, подключенных к цепи, не будет получать питание.

Это означает, что если у вас есть два датчика движения на одной цепи, они оба будут в выключенном состоянии, когда нет движения, и ток не будет течь.

Если сработает только один датчик, другой все равно разорвет цепь, поэтому свет работать не будет.

Технически, да, вы можете гирляндно подключить датчики PIR и подключить их последовательно, но только если вы хотите, чтобы свет работал при срабатывании обоих датчиков, а не только при срабатывании одного из них.

И я не могу придумать сценарий, когда это было бы полезно — но дайте мне знать, если сможете!

Связанный: Почему датчики движения дают ложные срабатывания?

Как подключить несколько датчиков движения к одной цепи?

Итак, я сказал, что вы можете подключить более одного датчика движения к цепи, но не можете просто подключить их последовательно.

Как сделать так, чтобы это было полезно?

Это достаточно просто, хотя может потребоваться больше работы с проводкой. Вам нужно подключить их параллельно.

При их параллельном подключении по сути создается два отдельных контура.

Пока у вас есть датчики движения на разных шлейфах, всегда будет полностью замкнутая цепь при срабатывании одного из датчиков.

Просто подключите источник питания к двум датчикам движения отдельно, а затем подключите их оба к свету (лампам), прежде чем замкнуть цепь оттуда.

Вот схема:

Как только сработает датчик движения, цепь замкнется, и включится свет.

Единственный недостаток этого — и он очень незначительный — заключается в том, что если вы активируете оба датчика движения один за другим, свет будет гореть на несколько секунд дольше, чем в противном случае.

Давайте используем пример сверху с лестницей. Когда вы приближаетесь к нижней части лестницы, вы активируете датчик на этом этаже, и загорается свет.

Затем, когда вы достигаете вершины лестницы, вы активируете датчик верхнего этажа.

Когда датчик нижнего этажа деактивируется, датчик верхнего этажа все равно будет замкнут. Таким образом, свет будет оставаться включенным в течение нескольких дополнительных секунд, прежде чем этот датчик снова отключится, и цепь снова разомкнется и прервет поток.

Как я уже сказал, очень незначительное неудобство из-за того, что свет остается включенным немного дольше, чем в противном случае, но стоит упомянуть.

Читайте также: Работают ли датчики движения через стекло?

Заключительные слова

Ответ прост: вы можете подключить несколько датчиков движения к одной цепи, но только параллельно.

Соединение их последовательно бесполезно, а если бы вы это сделали, то у вас все равно мог бы быть только один датчик.

Но несколько датчиков, подключенных параллельно, могут быть полезны для обеспечения того, чтобы ваши огни всегда включались, когда они вам нужны, а не только тогда, когда вы проходите определенную область, где был бы нацелен один датчик движения.

Как вы настраиваете свои датчики движения, и были ли у вас проблемы с их подключением к цепи?

для освещения, с выключателем и без

1. Выбор модели датчика

2. Выбор места установки датчика

3. Установка датчика в квартире

4. Маркировка клемм датчика

5. Варианты подключения

6. Двухпроводная схема

7. Трехпроводная схема

8. Подключение трехпроводного датчика в двухпроводном исполнении

9. Схема с выключателем

10. Включение нагрузки через промежуточное реле

11. Параллельное подключение нескольких датчиков

12. Типичные ошибки при монтаже и подключении

Датчик движения стоит относительно недорого. Купить его можно в специализированных магазинах и на интернет-площадках, в том числе на популярном Алиэкспресс. Его стоимость многократно окупится, если его встроить в систему автоматического управления освещением. Датчик включит свет только в том случае, если в контролируемой зоне есть объекты (люди, автомобили и т. п.). Также датчик движения может управлять камерами наблюдения, сигнализацией и т. д. Любой датчик движения можно подключить самостоятельно.

Выбор модели датчика

Первым шагом является выбор типа датчика. Радиочастоты (микроволновые) стоят дорого. Устанавливаются для контроля больших площадей (склады, автостоянки и т.д.). Учитывая вредоносность электромагнитного излучения, ультразвуковые и инфракрасные датчики используются в бытовых целях и мелкосерийном производстве. Первые более чувствительны, более помехоустойчивы, но и дороже. Кроме того, ультразвук слышен домашним животным, и он может вызывать у них дискомфорт (существует недоказанная теория, что ультразвук отпугивает мелких грызунов и насекомых). По этой причине инфракрасные датчики используются в домах и офисах. Кроме того, они дешевле. Другие критерии выбора датчика:

Диапазон. . Оно не должно быть меньше расстояния до самой дальней точки контролируемой зоны. Нет смысла переплачивать за больший радиус действия.
Угол управления . Датчики потолочного типа в зоне контроля горизонтальной плоскости с раскрытием 360 градусов. Настенные датчики контролируют 180 и меньше (из-за своей конструкции). С настенными датчиками желателен контроль антивандальной зоны (под датчиком) – там от злоумышленников можно вывести устройство из строя.
Переключаемая мощность . Если для управления имеющейся нагрузкой недостаточно, придется ставить реле повторителя.
Напряжение питания . Если оно отличается от 220 вольт, придется устраивать дополнительные источники питания.
Степень защиты . Необходимо убедиться, что устройство будет работать в выбранном месте — в помещении или на улице.

Ассортимент популярных датчиков движения
0
Датчик движения	Принцип действия	Range, m
Smartbuy ceiling	IR	6
REXANT DDS 03 11-9211	IR	12
REXANT 11-9215	IR	9
REXANT DDPM 02 11-9217	RF	10
TDM DDM-01 SQ0324-0015	RF	8

1135.

ИСПОЛЬЗОВАНИЕ ИСПОЛЬЗОВАНИЕ ИСПРАВЛЕНИЕ ASERSERIST ARSEREST ARSEREST ARSEREST ARSERIST AS SELACTIONS5. время освобождения и др.), но принципиального значения для подключения и установки не имеют.

Выбор места установки датчика

В первую очередь датчик необходимо установить так, чтобы он «видел» контролируемую зону. Угол обзора в горизонтальной плоскости должен охватывать территорию, откуда может появиться объект. Если датчик не покрывает всю площадь, придется установить два и более блока. Информацию об угле раскрытия в обеих плоскостях см. в руководстве по эксплуатации прибора. Там же можно узнать оптимальную высоту установки извещателя.

Правильная установка датчика

Неправильная установка датчика

При выборе высоты установки и угла обзора необходимо найти такое положение, чтобы датчик был уверен при появлении человека и не реагировал на мелких животных. В противном случае ложных срабатываний (или их отсутствия) не избежать.

Установка датчика в квартире

В квартире датчики движения применяются двух категорий:

при временном пребывании людей (прихожая, часть лестничной клетки) – где необходимо включить свет на время короткое время;
с постоянным пребыванием человека (кухня, жилые комнаты, санузел).

В первом случае все достаточно просто. Датчик подключается по выбранной стандартной схеме — из рассмотренных ниже. В этом случае помимо экономии электроэнергии достигается дополнительное удобство – свет для входящего включается без помощи рук. Через некоторое время (выбирается при настройке) свет выключается.

Во втором случае такая схема неудобна. Если вы войдете на кухню и будете сидеть неподвижно, свет скоро погаснет. Вам придется периодически активировать детектор, совершая движения. Это неудобно, поэтому лучше предусмотреть трехпозиционный переключатель, позволяющий выводить автоматику из строя принудительным включением света.

Проводка с трехпозиционным выключателем

Проблема эстетической составляющей. Трехпозиционные переключатели, которые могут гармонировать с интерьером, трудно приобрести. Решение об использовании этой схемы остается за владельцем комнаты. Процесс разводки в этом случае мало чем отличается от обычного монтажа. Необходимо найти место для установки трехпозиционного коммутационного элемента, подвести к нему фазный провод от распределительной коробки. От него берем два провода к месту установки датчика, и соединяем оба провода по схеме.

Маркировка клемм датчика

Существует два основных типа исполнения датчика С двумя клеммами для подключения или с тремя . Стандарта маркировки клемм не существует, и каждый производитель волен вводить свою систему маркировки. Но в большинстве случаев у двухвыводных датчиков выводы маркируются:

L – для подключения фазного провода 220 вольт;
L1 – для подключения провода к нагрузке (возможны Out или стрелка наружу и т. д.).

Для трехпроводных моделей клеммы имеют маркировку:

L – для подключения фазного провода 220 вольт;
N – эту клемму следует подключить к нулевому проводу;
А – выход для управления нагрузкой (Возможен Out или стрелка наружу и т.п.).

Подключение проводки к извещателю

Варианты подключения для разных модификаций описаны ниже.

Варианты подключения датчика

Принципиальная схема подключения датчика движения несложная. Если помнить, что датчик движения — это выключатель света, работающий автоматически, разобраться с установкой не составит труда. Но, в отличие от простого выключателя, датчик движения должен питать внутреннюю схему. И эта проблема решена разработчиками по-разному, отсюда и определенная разница между подключением устройств разных модификаций.

Двухпроводная схема

Такой датчик включается в разрыв цепи питания ламп. Форм-фактор многих извещателей такой же, как у бытовых выключателей света, поэтому их можно ставить в одни и те же установочные коробки. Этот вариант практически не требует модификации существующей бытовой электропроводки.

Подключение двухпроводного устройства

Важно! Для обеспечения правильной работы датчика его необходимо подключить в разрыв фазного провода. Это необходимо проверить перед началом установки.

Трехпроводная схема

Другие модели требуют подключения нейтрального провода для нормальной работы.

Подключение 3-х проводного устройства

В большинстве случаев такое подключение внутри дома или квартиры потребует замены проводки, прорезания стен и т.д.

Подключение трехпроводного датчика в двухпроводном варианте

Тем, кто не хочет затевать капитальный ремонт только для того, чтобы установить датчик движения для автоматического включения света, в некоторых случаях может помочь следующая схема.

Подключение двухпроводного устройства в двухпроводном исполнении

При этом свет должен быть зашунтирован конденсатором емкостью 2,2 мкФ и рассчитанным на напряжение не менее 400 вольт. Он имеет небольшое сопротивление переменному току, поэтому вывод N устройства будет постоянно подключен к нулевому проводу сети. Конденсатор можно установить непосредственно на клеммы держателя лампы. К управляющему выходу должен быть подключен диод, через который происходит переключение лампочки. Полупроводниковый прибор должен быть рассчитан на обратное напряжение не менее 350 вольт и полный рабочий ток лампы. Этот вариант не всегда работает. Например, такая схема неприменима при использовании светодиодных элементов освещения.

Схема с выключателем

Можно дополнить систему освещения бытовым выключателем света. Он позволит – вне зависимости от состояния датчика – включать или выключать свет (в зависимости от выбранной схемы).

Соединение с выключателем для выключения

Здесь в разрыв провода питания включен дополнительный коммутационный элемент, позволяющий прерывать цепь питания даже при включенном датчике.

Соединение с выключателем

Для включения света независимо от датчика движения выключатель должен быть подключен параллельно группе выходных контактов датчика движения. Это может помочь, если устройство неисправно.

Включение нагрузки через промежуточное реле

Если нагрузочной способности выхода датчика движения недостаточно для включения тяжелого света, проблему можно решить установкой реле повторителя. Можно использовать магнитный пускатель или контактор.

Подключение через реле повторителя

Максимальный ток промежуточного реле должен быть значительно выше рабочего тока фонаря.

Параллельное подключение нескольких датчиков

Бывают ситуации, когда освещением можно управлять из нескольких мест. Такая необходимость возникает, например, когда необходимо автоматизировать включение света в коридоре или длинной лестнице и «дальности действия» одного детектора недостаточно, или когда в коридоре есть поворот. В этом случае выходные контактные группы датчиков включаются параллельно.

Параллельное подключение с магнитным пускателем

Если хотя бы один из датчиков не позволяет подключить полную осветительную нагрузку, необходимо использовать реле повторителя.

В этом видео простым и понятным образом описываются три способа подключения датчиков.

Типичные ошибки при монтаже и электромонтаже

При выполнении электромонтажа необходимо соблюдать фазировку. Датчик должен оборвать фазный провод. Проверьте это индикаторной отверткой. В целях безопасности после работы обязательно необходимо обесточить рабочее место.

Вблизи места установки инфракрасного датчика не должно быть предметов с контрастной, по отношению к окружающей среде, температурой – батареи отопления, лампы накаливания и др. Также необходимо исключить проникновение струй теплого воздуха от нагревательных элементов и системы кондиционирования воздуха. Если извещатель установлен на улице, в его поле зрения не должно быть дымовых труб.

Не путайте извещатели с потолочным и настенным креплением. У них другое поле зрения. При неправильном выборе неизбежно возникнут проблемы.

Если датчик движения используется в составе охранной системы и работает в дневное время, возможны ложные срабатывания при наличии в поле зрения датчика крупных металлических конструкций (заборов, настилов и т.п.). Нагреваясь на солнце, металл может заставить датчик давать ложные сигналы.

Проводной видеодомофон — звонок

Видеодомофон Проводной

59,99 €

Уберблик
Функции
Технические данные
Часто задаваемые вопросы

59,99 €

В ден Einkaufswagen легенда

Проводной видеодомофон

59,99 €

Unsere erschwinglichste verkabelte Videotürklingel bietet Ihnen alle Funktionen für beruhigende Sicherheit. Gehen Sie mit Live-Video in HD и Gegensprechfunktion von überall aus an die Tür, und erfahren Sie dank fortschrittlicher Bewegungserfassung und Benachrichtigungen in Echtzeit über Ihr Smartphone, был vor Ihrer Haustür passiert.

Schließen Sie die Video Doorbell Wired for konstante Leistung and Ihre bestehende kompatible Türklingelverdrahtung and oder wählen Sie das Set mit Netzteil, водопады Sie die Videotürklingel über eine Standardsteckdose mit Strom versorgen möchten.

Nach der Installation läutet Ihre bestehende Türklingel nicht mehr. Verbinden Sie daher Ihre Video Doorbell Wired mit einem Ring Chime oder einem compatiblen Alexa-fähigen Gerät, damit Sie die Benachrichtigungstöne überall in Ihrem Zuhause hören können. Oder entscheiden Sie sich gleich für ein Kompletetset mit Chime.

* Есть 30 тестовых версий для Ring Protect. ^[1]

Die pro Bestellung maximal zulässige Bestellmenge für dieses Produkt beträgt 2.

Код:

Die pro Bestellung maximal zulässige Bestellmenge für dieses Produkt beträgt 2.

Название по умолчанию

Versand und Rückgabe

Kostenloser Versand für Bestellungen über 40 €.
4,50 € Versandkosten für Bestellungen до 40 €.

Wir liefern Bestellungen in der Regel innerhalb von 3-5 Werktagen.

Aufgrund von COVID-19-Maßnahmen können sich Auftragsbearbeitung und Lieferung derzeit etwas verzögern. Vielen Dank für Ihre Geduld.

Kostenlose Rücksendung
Innerhalb von 30 Tagen nach Erhalt Ihres Gerätes/Ihrer Geräte haben Sie die Möglichkeit, eine vollständige Rückerstattung ohne Angabe von Gründen anzufordern.

Bitte wenden Sie sich an unseren Поддержка сообщества um ein Rücksendeetikett anzufordern. Solange die Rücksendung aus demselben Land erfolgt, in das wir geliefert haben, ist sie kostenlos.

Hier finden Sie weitere Informationen zu unseren Liefer- und Rückgaberichtlinien.

Benötige ich ein Abonnement?

Standardfunktionen wie Sofortbenachrichtigungen, Live-Video und die Gegensprechfunktion sind bei allen Ring Geräten kostenlos enthalten und sofort einsetzbar.

Mit Ring Protect überprüfen Sie Ihre Videos überprüfen, speichern und teilen. Mit einem Ring Protect-Abonnement können Sie ab 3,99 € monatlich pro Gerät beliebig viele Ring Videoaufzeichnungen 180 Tage* lang in der Cloud speichern, um sich diese erneut anzusehen, sie auf Ihr eigenes Gerät herunterzuladen zu oder mit Fileamilie Freunden.

Bei erstmaliger Einrichtung Ihres Ring Geräts können Sie eine 30-tägige Testversion von Ring Protect nutzen.

Hier find Sie weitere Informationen zu Ring Protect.

*Die Standard-Speicherfrist от Videos beträgt 30 Tage. Дополнительный kann diese auf bis zu 180 Tage verlängert werden.

Erwerben Sie beliebtes Zubehör.

DIN-Schienen-Transformator für kabelgebundene Türklingeln (2-е поколение)

25,99 €

-Трансформатор – 1. Общ.)

18,00 €

eckbausatz (Video Door Doled Wired)

20,99 €

Sprerechen-Set (видео-дверь.

18,00 €

* Есть 30 тестовых версий для Ring Protect. ^[1]

Versand und Rückgabe

Kostenloser Versand für Bestellungen über 40 €.
4,50 € Versandkosten für Bestellungen до 40 €.

Wir liefern Bestellungen in der Regel innerhalb von 3-5 Werktagen.

Aufgrund von COVID-19-Maßnahmen können sich Auftragsbearbeitung und Lieferung derzeit etwas verzögern. Vielen Dank für Ihre Geduld.

Kostenlose Rücksendung
Innerhalb von 30 Tagen nach Erhalt Ihres Gerätes/Ihrer Geräte haben Sie die Möglichkeit, eine vollständige Rückerstattung ohne Angabe von Gründen anzufordern.

Hier finden Sie weitere Informationen zu unseren Liefer- und Rückgaberichtlinien.

Benötige ich ein Abonnement?

Standardfunktionen wie Sofortbenachrichtigungen, Live-Video und die Gegensprechfunktion sind bei allen Ring Geräten kostenlos enthalten und sofort einsetzbar.

Mit Ring Protect Контент Sie Ihre Videos überprüfen, speichern und teilen. Mit einem Ring Protect-Abonnement können Sie ab 3,99 € monatlich pro Gerät beliebig viele Ring Videoaufzeichnungen 180 Tage* lang in der Cloud speichern, um sich diese erneut anzusehen, sie auf Ihr eigenes Gerät herunterzuladen zu oder mit Fileamilie Freunden.

Bei erstmaliger Einrichtung Ihres Ring Geräts können Sie eine 30-tägige Testversion von Ring Protect nutzen.

Hier find Sie weitere Informationen zu Ring Protect.

*Die Standard-Speicherfrist от Videos beträgt 30 Tage. Дополнительный kann diese auf bis zu 180 Tage verlängert werden.

Erwerben Sie beliebtes Zubehör.

DIN-Schienen-Transformator für kabelgebundene Türklingeln (2-е поколение)

25,99 €

Gehäuse für DIN-Schienen-Transformator (DIN-Schienen-Transformator – 2. Gen., und DIN-Schienen-Transformator – 1.

Gen.)

18,00 €

Eckbausatz (Video Doorbell Wired)

20,99 €

Sprechanlagen-Set (Video Doorbells 1, 2, 3, 4, Pro, Pro 2 und Wired)

18,00 €

Erwerben Sie верит Зубехёру.

DIN-Schienen-Transformator für kabelgebundene Türklingeln (2-е поколение)

25,99 €

Gehäuse für DIN-Schienen-Transformator (DIN-Schienen-Transformator – 2. Gen., und DIN-Schienen-Transformator – 1. Gen.)

190 006 €

Eckbausatz (Video Doorbell Wired)

20,99 €

Sprechanlagen-Set (Video Doorbells 1, 2, 3, 4, Pro, Pro 2 und Wired)

18,00 €

1080p HD-Video и
Gegensprechfunktion

Bewegungsbenachrichtigungen

Nachtsicht

Festverdrahtete
Installation

Benutzerdefinierbare Privatsphäre-Einstellungen

Funktioniert mit
Alexa

Tag und Nacht, Zuterhause un.

Umfasst alle Funktionen, mit denen Sie von überall aus an die Tür gehen können: Mit der Video Doorbell Wired Wissen Sie immer, wer da ist.

Für glasklare Sicht, Tag und Nacht.

Dank 1080p HD-Video и Gegensprechfunktion показывает, что видео дверной звонок проводной не имеет значения, если вы используете его для подключения к звонку, а также звоните в приложение Ring-App, чтобы узнать, как это сделать. Die hochauflösende Nachtsicht bietet einen scharfen Kontrast, damit Sie auch in der Dunkelheit nichts mehr verpassen.

Von überall aus Benachrichtigungen empfangen.

Empfangen Sie Benachrichtigungen in der Ring-App, sobald jemand an Ihrer Tür klingelt oder die Bewegungssensoren auslöst. Passen Sie Ihre Bewegungseinstellungen so an, dass nur in von Ihnen ausgewählten Bereichen Bewegungen erfasst werden. Итак, erhalten Sie nur die Benachrichtigungen, die Ihnen am wichtigsten sind.

Wählen Sie das passende Set-up für Ihr Zuhause.

Überprüfen Sie die Kompatibilität
Zur Stromversorgung überprüfen Sie bitte, ob Ihre bestehende Türklingelverdrahtung mit der Ring Video Doorbell compatibel ist. Weitere Informationen zur Kompatibilität finden Sie hier im Hilfecenter.

Велен Си Ире Стромкель
Ist Ihre bestehende Türklingelverdrahtung nicht mit der Ring Video Doorbell compatibel, empfehlen wir Ihnen die Installation eines Ring DIN-Schienen-Transformators durch eine Elektrofachkraft. Альтернативный проводной видеозвонок Sie Ihre Video Doorbell Wired auch über das Netzteil von Ring mit einer Standardsteckdose verbinden.

Folgen Sie der Anleitung in der Ring-App
Haben Sie sich für die Art der Stromversorgung entschieden, dann folgen Sie zur Installation bitte der Anleitung in der kostenfreien Ring-App. Vergessen Sie nicht, einen Ring Chime hinzuzufügen, damit Sie Benachrichtigungen überall in Ihrem Zuhause hören können.

Sie erhalten Benachrichtigungen in Echtzeit auf Ihr Smartphone oder Tablet, wenn es an der Tür klingelt oder Bewegungen erfasst werden.

Прямая трансляция видео, включенная в этот раздел, была сделана gerade passiert – добавлена в приложение Ring-App как HD-видео в Echtzeit.

Verbinden Sie Ihre Geräte in der Ring-App, damit diese gemeinsam Ihr Zuhause noch besser schützen.

Über das Control Center in der Ring-App können Sie Ihre Privatsphäre und Sicherheit über ein benutzerfreundliches Dashboard einsehen und steuern.

Кольцо защиты

Verpassen Sie nie wieder ein Ereignis.

Holen Sie mit Ring Protect noch mehr aus Ihren Ring-Geräten heraus – für nur 3,99 € за Monat und Gerät. Testen Sie es innerhalb der ersten 30 Tage kostenlos. ^[1]

Aufzeichnen und Speichern

Nehmen Sie Videos und Fotos auf, um verpasste Ereignisse jederzeit anzusehen, zu speichern und zu teilen.

Нур-Персонен-Модус

Bei Aktivierung des Nur-Personen-Modus sendet Ihr Gerät nur dann Benachrichtigungen, wenn es eine Person erfasst.

Ergänzte Benachrichtigungen

Sehen Sie mithilfe einer Fotovorschau genau, был eine Benachrichtigung ausgelöst hat, ohne die Ring App öffnen zu müssen.

Гибкий вариант

Mit dem Tarif «Basic» wird ein Gerät für 3,99 €/Monat (или 39,99 €/Jahr) abgedeckt. Wenn Sie sich für «Plus» entscheiden, werden alle Geräte in Ihrem Zuhause für 10 €/Monat (или 100 €/Jahr) abgedeckt.

Erweiterte Garantie und 10 % Rabatt

Sparen Sie mit Ring Protect 10 % bei Ausgewählten Produkten на Ring.com. Wählen Sie ein Ring Protect Plus-Abonnement und erweitern Sie die Garantien aller Ihrer momentan zuhause abgedeckten Geräte.

Schaffen Sie sich ein smarteres Zuhause.

Verbinden Sie Ihre Ring Video Doorbell с совместимостью Geräten und Alexa – und schützen Sie Ihr gesamtes Zuhause.

Verbinden Sie Ihren Ring der Sicherheit.

Verknüpfen Sie Ihre Video Doorbell und Ihre Ring-Geräte in der Ring-App for ein besseres Zusammenspiel und Steuern Sie Ihre Sicherheit über das Smartphone oder Tablet.

Schutz auf Knopfdruck.

Aktivieren und deaktivieren Sie Ihre Ring-Videotürklingeln, Sicherheitskameras und Alarm-Geräte über die Modi-Funktion. Einfach tippen und Sie schalten Ihre smarten Sicherheitsgeräte ein oder aus.

“Alexa, zeig mir die Haustür.”

Genießen Sie mit ausgewählten Alexa-fähigen Geräten bequeme freihändige Bedienung. Hören Sie z. B. benutzerdefinierte Benachrichtigungen, verwenden Sie die Gegensprechfunktion mit Echo Dot или starten Sie die die Videofunktion mit Echo Show.

Erwerben Sie верит в Zubehör.

Technische Daten

Größe und Farbe

Abmessungen (H x B x T)

10,1 см x 4,57 см x 2,2 см

Verfügbare Farben

Шварц, Austauschbare Blenden sind separat erhältlich

7 90en

Видео

1080 HD-Live-Video, Live-Video, Nachtsicht, Advanced Pre-Roll ^[3]

Bewegungserfassung

Fortschrittliche Bewegungserfassung mit benutzerdefinierbaren Bewegungszonen

Blickwinkel

155° horizontal, 90° vertikal

Audio

Gegensprechfunktion mit Geräuschunterdrückung

Stromversorgung und Verbindung

Stromversorgung

Festverdrahtet.
Wenn Sie ein kompatibles Türklingelsystem haben (8–24 В переменного тока, 10–40 ВА, 50/60 Гц), können Sie die die bestehende Verkabelung für Ihre neue Türklingel verwenden. Andernfalls benötigen Sie einen separat erhältlichen Ring DIN-Schienen-Transformator (2. Поколение, 24 В постоянного тока, 0,42 A, 10 Вт). Das bestehende Läutewerk muss umgangen werden. Более подробная информация о совместимости и совместимости найдена на сайте ring.com/hardwired.

Нетцтейл.
Verwenden Sie das separat erhältliche Ring-Netzteil (2-е поколение, 24 В пост. тока, 0,5 А, 12 Вт). Das Netzteil für Standardsteckdosen im Innenbereich verfügt über ein 6 Meter langes Kabel. Kabelhalter sind im Lieferumfang enthalten. Verwenden Sie nur Ring-DC-Netzteile. Netzteile von Drittanbietern führen zu Geräteschäden.

Internetanforderungen

Empfohlene Mindest-Uploadgeschwindigkeit 2 Mbps for Gerät.

Verbindung

802.11 b/g/n WLAN-Verbindung, 2,4 ГГц

Монтаж

Geschätzte Installationsdauer

Wenige Minuten

Betriebsbedingungen

-20°C до 50°C, witterungsbeständig

Allgemein

Lieferumfang

Видеодомофон Проводной

Installationswerkzeug und Schrauben

Schnellstartanleitung

Sicherheitsaufkleber

Herstellergarantie

Einjährige beschränkte Herstellergarantie sowie Diebstahlschutz inbegriffen. Die beschränkte Herstellergarantie besteht zusätzlich zu allen jeweils anwendbaren gesetzlichen Gewährleistungsansprüchen für Verbrauchsgüter und beeinträchtigt diese in keiner Weise. Das bedeutet, dass Ihnen auch nach Ablauf der beschränkten Herstellergarantie immer noch gesetzliche Ansprüche zustehen können. Weitere Informationen найти Sie Hier.

Software-Sicherheitsupdates

Dieses Ring-Gerät erhält garantierte Software-Sicherheitsupdates bis mindestens vier Jahre nachdem es zuletzt auf unseren Websites als neues Gerät zum Kauf verfügbar war. Мехр эрфарен. Wenn Sie bereits ein Ring-Gerät besitzen, erhalten Sie über «Software-Sicherheitsupdates» в Ring-Kontrollzentrum spezifische Informationen zu Ihrem Gerät.

Häufig gestellte Fragen

Был ли ist der Unterschied zwischen der festverdrahteten Installation und der Installation unter Verwendung eines Netzteils?

Wenn Sie eine verdrahtete Türklingel an Ihrer Haustür haben, dann kann die Video Doorbell Wired and die vorhandene Türklingelverdrahtung angeschlossen und darüber mit Strom versorgt werden. Überprüfen Sie, ob Ihr bestehendes Türklingelsystem compatibelist (8–24 В переменного тока, 10–40 ВА, 50/60 Гц), andernfalls benötigen Sie einen separat erhältlichen Ring DIN-Schenen-Transformator (2-е поколение). Für diese Art der Installation empfehlen wir Ihnen, eine Elektrofachkraft zu kontaktieren.

Дополнительная информация о возможностях и совместимости, найденная на сайте ring.com/hardwired.

Wenn bei Ihnen keine Türklingelverdrahtung vorhanden ist, sich jedoch eine Steckdose in der Nähe Ihrer Haustür befindet, dann können Sie das Netzteil verwenden, um die Video Doorbell Wired mit Strom zu versorgen. Das Netzteil verfügt über ein 6 Meter langes Kabel, welches and Ihre Video Doorbell Wired und daraufhin einfach an eine europäische Standardsteckdose angeschlossen wird – für konstante Stromversorgung und Sorgenfreiheit rund um die Uhr.

Die Video Doorbell Wired erfordert eine bestehende Türklingelverdrahtung. Является ли sie mit meinem bestehenden Läutewerk kompatibel?

Nein, in diesem Fall nicht. Um die Installation so einfach wie möglich zu gestalten, müssen Sie bei der Video Doorbell Wired Ihr vorhandenes Läutewerk umgehen, был bedeutet, dass es nicht mehr ertönt. Um weiterhin Benachrichtigungstöne in Ihrem Zuhause hören zu können, копия Sie die die Video Doorbell Wired einfach mit einem vorhandenen Ring Chime, einem compatiblen Alexa-Gerät oder erwerben Sie das Set aus Video Doorbell Wired + Chime.

Speichert die Video Doorbell meine Videos und Fotos, damit ich sie später ansehen kann?

Wenn Sie ein Ring Protect-Abonnement haben, werden von Ihrer Videotürklingel aufgezeichnete Videos optional bis zu zu 180 Tage lang (Standardeinstellung 30 Tage) in Ihrem Ring-Konto gespeichert, damit Sie diese jederzeit erneut ansehen können.

Mehr zu Ring Защитите erfahren Sie hier.

Die aufgenommenen Fotos werden bis zu sieben Tage lang in Ihrem Ring-Konto gespeichert. Все кольцевые дверные видеозвонки включены в 30 тестовых версий для Ring Protect. ^[1] Während oder nach der Testphase können Sie ein Ring Protect-Abonnement abschließen, um Ihre Videos und Fotos zu speichern.

Kann ich meine Видео и фото с другими деталями?

Wenn Sie ein Abonnement für Ring Protect haben, können Sie Ihre Videos und Fotos mit anderen teilen, z. B. mit Nachbarn, Freunden, Ihrer Familie und der Polizei. Jede Videotürklingel wird mit einer kostenlosen 30-Tage-Testversion от Ring Protect geliefert. ^[1] Sie können Ring Protect jederzeit abonnieren, um alle mit Ihrer Videotürklingel aufgenommenen Videos und Fotos zu speichern, erneut anzusehen und zu teilen. Die Gebühren werden dabei erst nach Ablauf der kostenlosen Testversion berechnet.

Mehr zu Ring Защитите erfahren Sie hier.

Была ли защита кольца?

Ring Protect ist ein umfassender Service, mit dem Sie Videos und Fotos Ihrer Video Doorbell aufnehmen, speichern und mit anderen teilen können sowie von zahlreichen weiteren Vorteilen profitieren. Предлагаются различные модели для Ring Protect: Basic и Plus.

Ring Protect Basic ermöglicht das Aufzeichnen und Teilen von Videos und Fotos für einzelne Ring-Türklingeln und Kameras. Alle Ihre Videos werden optional bis zu 180 Tage, alle Ihre Fotos bis zu sieben Tage lang in Ihrem Ring-Konto gespeichert, damit Sie verpasste Aufnahmen jederzeit aufrufen und wichtige Inhalte mit anderen teilen können. Ring Protect Basic-Abonnements gibt es bereits ab 3,99 € monatlich pro Gerät. Dieses Abonnement deckt nur ein Gerät ab.

Ring Protect Plus trägt noch mehr zur Sicherheit Ihres Zuhauses bei. Es bietet die Möglichkeit, Videos und Fotos aufzuzeichnen und zu teilen – und das für eine unbegrenzte Anzahl von Ring-Türklingeln und Kameras in Ihrem gesamten Zuhause.

Das Gerät ist außerdem mit einer rund um die Uhr verfügbaren, unterstützten Überwachung ausgestattet. Dabei handelt es sich um eine optione Funktion von Ring Alarm, die Ihre Notfallkontakte über einen Automaticischen Anruf benachrichtigt, wenn ein Alarm ausgelöst wird. Dazu gehört auch das Mobilfunk-Reservesystem.

Ring Protect Plus-Abonnements gibt es bereits ab 10,00 € monatlich pro Zuhause.

Mehr zu Ring Защитите erfahren Sie hier.

Benötige ich zur Nutzung der Video Doorbell ein Ring Protect-Abonnement?

Неин. Sie können die Video Doorbell auch ohne ein Ring Protect-Abonnement nutzen, um von überall aus Ihr Zuhause zu überwachen und die Tür zu gehen. Auch ohne Ring Protect erhalten Sie Sofortbenachrichtigungen, sobald sich jemand Ihrer Haustür nähert und Sie können Besucher in Echtzeit direkt von Ihrem Mobilgerät aus sehen, hören und mit ihnen sprechen.

One ein Ring Protect-Abonnement показывает, что вы не видите видео, умираете в Echtzeit verpasst haben, und Sie können Ihre Videos nicht speichern oder mit anderen teilen. Außerdem werden keine Fotos aufgenommen. Tippen Sie hier, um mehr über Ring Protect zu erfahren und das passende Abonnement auszuwählen.

Haben Sie noch Fragen?

Haftungsausschlussen:

Умрите kostenlose Testversion gilt nicht für Standorte mit einem bestehenden Ring Protect Plus-Abonnement.
Es gelten die Allgemeinen Geschäftsbedingungen. Für mehr Informationen, überprüfen Sie die Pläne des Ring Protect-Abonnements.
Funktion verfügbar im Rahmen eines Ring Protect-Abonnements.

Унтернехмен

Über uns
Блог
Прессеберайх
Медиа-кит
Nutzungsbedingungen
Частная сфера
Sicherheit
Джобангеботе

Vielen Dank für Ihren Besuch. Unser Chat ist derzeit nicht verfügbar. Sie erreichen uns phoneisch unter der Number 00 800 87 00 97 81.

Vielen Dank für Ihren Besuch. Unser Chat ist derzeit nicht verfügbar. Sie erreichen uns telefonisch под номером 00 800 87 00 97 81.

Как подключить 4-позиционный переключатель [со схемами и PDF]

Акции

ОТКАЗ ОТ ОТВЕТСТВЕННОСТИ: КАК ПАРТНЕР AMAZON, Я ЗАРАБАТЫВАЮ ОТ СООТВЕТСТВУЮЩИХ ПОКУПОК. ЭТОТ ПОСТ СОДЕРЖИТ ПАРТНЕРСКИЕ ССЫЛКИ, КОТОРЫЕ БУДУТ ВОЗНАГРАЖДАТЬ МНЕ ДЕНЕЖНО ИЛИ ИНЫМ ОБРАЗОМ, КОГДА ВЫ ИСПОЛЬЗУЕТЕ ИХ ДЛЯ СОВЕРШЕНИЯ СООТВЕТСТВУЮЩИХ ПОКУПОК. ДЛЯ ДОПОЛНИТЕЛЬНОЙ ИНФОРМАЦИИ, ПОЖАЛУЙСТА, ПРОЧИТАЙТЕ МОЙ ОТКАЗ ОТ ОТВЕТСТВЕННОСТИ.

Всегда полезно регулировать освещение на больших открытых пространствах, где люди постоянно входят и выходят. То же самое касается лестницы. Вдоль лестничной клетки на каждом этаже обязательно должно быть установлено несколько выключателей света.

Даже если вы хотите иметь десять переключателей для управления одним источником света (например), вам понадобятся два трехпозиционных переключателя и восемь четырехпозиционных переключателей. Но не забывайте, что все 4-позиционные переключатели должны располагаться между двумя 3-позиционными переключателями.

Все дополнительные 4-позиционные переключатели также подключаются между 3-позиционными переключателями. Такое расположение очень удобно для больших помещений с несколькими дверями.

Что такое 4-позиционный переключатель ? Четырёхходовой переключатель представляет собой специальное сложное устройство, состоящее всего из 5 винтов (или клемм), в состав которых входят: (2) общие клеммы , (2) путевые клеммы и (1) клемма заземления :

Если сравнить этот переключатель с другими вариантами, 3-позиционный переключатель будет иметь четыре винта (или клеммы), а 2-позиционный (случайно/обычно используемый «однополюсный» переключатель) будет иметь только три винта (или терминалы).

Винты (или клеммы) 4-позиционного переключателя обычно имеют цветовую маркировку, которая включает:

Два винта (или клеммы) латунного цвета: «Клеммы перемещения».
Два темных (или черных) винта (или клеммы): «Общие клеммы».
Зеленый винт (или клемма): «Заземляющая клемма».

Четырехпозиционные выключатели обычно используются для управления освещением с трех или более выключателей или точек (например, на каждом этаже лестницы). Эти переключатели используются в цепях вместе со связанными трехпозиционными переключателями.

В 4-позиционном переключателе имеется четыре винта (или клеммы), обеспечивающие 2 набора мест переключения. Эти положения переключателя позволят току использовать два пути, по которым он может пройти.

Когда переключатель находится в верхнем положении, ток будет проходить через один набор клемм, а когда он находится в нижнем направлении, он проходит через другой набор. Чтобы выяснить, какие клеммы связаны, вы можете использовать для проверки омметр (или мультиметр).

Этот процесс лучше описан ниже (видео):

Как работает 4-позиционный переключатель

Перед началом подключения 4-позиционного переключателя необходимо принять во внимание некоторые предупреждения:

См. также

Обзор программного обеспечения Blue Iris — Узнайте CCTV.com 100 ведущих технологических компаний в сфере здравоохранения 2021 г. Самодельный дрон на базе Arduino Quadcopter

** Предупреждение №1! Соединение проводов может показаться простым, но если вы допустите малейшую ошибку, вы окажетесь в опасной ситуации, которая может закончиться фатально. Если вы не уверены в том, что делаете, обратитесь за помощью к профессионалу.

** Внимание №2! Отключение проводов от основного источника питания является обязательным, и это первое, что вы должны сделать, прежде чем что-либо еще. Просто нажмите соответствующий выключатель, и только после этого можно начинать работать с проводами.

Подключение 4-позиционного переключателя выполнить несложно, если избежать некоторых основных ошибок (одной из которых является подключение неправильных проводов, идущих от 3-позиционного переключателя, к 4-позиционному переключателю). Причина, по которой это проблема, заключается в том, что вы можете сделать очень логичную и очевидную вещь, но ваш свет не загорится.

О чем я говорю? Провода в вашем белом кабеле (который соединяет переключатели) имеют цветовую маркировку. Клеммы (или винты) переключателя также имеют цветовую маркировку.

Базовая конфигурация 4-позиционного переключателя включает 3 переключателя:

Два 3-позиционных переключателя
Один 4-позиционный переключатель

4-позиционных переключателей может быть больше, но мы подключим один 4-позиционный переключатель между двумя 3-позиционными переключателями.

Проблемы с проводкой

Как только вы вытащите провода из кабеля и начнете их подключать, вы можете получить красный (путевой) провод, идущий к латунным винтам (или клеммам), и черный (горячий) провод к винтам (или клеммам) черного (или темного) цвета.

Почему? Потому что это логично, но НЕ правильно (свет не сработает).

Для того, чтобы свет работал правильно, вы должны установить оба провода (красный и черный) от первого трехпозиционного переключателя на латунные винты (или клеммы) и провода одного цвета (красный и черный) от второй трехпозиционный переключатель – на темных (или черных) винтах (или клеммах).

Остальное довольно просто (при условии, что первый трехпозиционный переключатель уже подключен). Если это не так, не стесняйтесь читать эту статью о подключении 3-позиционных переключателей. Чтобы наша система освещения заработала, все, что осталось сделать, это соединить белые (нейтральные) провода, идущие от обоих трехпозиционных переключателей, вместе, а также соединить оба заземляющих провода (оставив небольшой отрезок для он подключен к переключателю на 4.

Вот видео как это сделать (лучше один раз увидеть, чем два раза услышать):

Как подключить четырехпозиционный выключатель

Можно ли использовать четырехпозиционный выключатель света более чем в трех местах? Конечно! Подключите их все, и вам будет удобно включать и выключать свет в любой части кухни (например).

Нейтральные (или белые) провода трехпозиционных переключателей должны быть соединены вместе, а также заземляющий медный провод (подключенный к зеленой клемме на четырехпозиционном переключателе). Теперь у вас останутся только красный и черный (или горячие) провода.

Провода от первого трехпозиционного переключателя должны быть подключены к латунной клемме (не имеет значения, какой с какой стороны), а второй трехпозиционный переключатель должен быть подключен к темному набору клеммных винтов.

Вот графическая иллюстрация подключения проводов к 4-позиционному переключателю:

Общая схема подключения 4-позиционного переключателя хорошо объяснена в видео ниже:

Объяснение четырехходового переключения – Как подключить 4-ходовой промежуточный свет переключатель

См. также

Боитесь морской болезни во время круиза? Вот 33 подсказки, натуральные средства и лекарства, которые спасут ваш отпуск! – The Muster Station10 лучших проводных систем видеонаблюдения 2022 года✔️Рабочий лист с описанием движения Ключ для ответов Скачать бесплатно| Qstion. co

Вот различные способы подключения 4-позиционного выключателя (два основных варианта):

Сначала питание поступает на осветительную арматуру.
Сначала питание поступает на коммутаторы.

Теперь давайте рассмотрим этот тип установки:

Мы включаем PDF-файлы, чтобы вы могли увидеть изображение более подробно (схема и проводка).

На приведенном выше рисунке используется кабель 14-2 (2 провода с землей), который идет от светильников к трехпозиционному выключателю. Трехжильный кабель с заземлением (или кабель 14-3) используется для подачи питания на 4-позиционный переключатель, а другой кабель 14-3 используется для подключения последнего 3-позиционного переключателя, где заканчивается цепь.

Эту установку можно разделить на следующие категории:

Сначала питание подается на первый 3-позиционный переключатель
Сначала подается питание на 4-позиционный переключатель
Источник питания и источник света тот же трехпозиционный переключатель

Корпус №1. Сначала питание поступает на трехпозиционный переключатель.

Теперь давайте посмотрим на схемы, где сначала подается питание на 3-позиционный переключатель :

Вот PDF-файлы этих схем (схемы и проводка).

В этом случае имеется кабель 14-2, идущий непосредственно от источника питания к 3-позиционному переключателю, а кабель 14-3 используется для прокладки до 4-позиционного переключателя. После этого используется еще один кабель 14-3 для подключения 4-позиционного выключателя ко второму 3-позиционному выключателю, а затем, наконец, кабель 14-2 используется для соединения со светом или несколькими светильниками (в случае нескольких светильников). ).

Дело №2. Сначала питание поступает на 4-позиционный переключатель.

Теперь давайте посмотрим на схемы, где питание подается на 4-позиционный переключатель первый :

Вот приведенные выше схемы в формате PDF (схемы и проводка).

В этом случае сначала используется кабель 14-2 для питания 4-позиционного переключателя. Затем два кабеля 14-3 выходят из приспособления 4-позиционного переключателя (один кабель 14-3 идет к первому 3-позиционному переключателю , а другой — ко второму 3-позиционному переключателю ) . После этого кабелем 14-2 подключается второй трехпозиционный выключатель к осветительному прибору.

Дело №3. Источник питания и свет подключены к одному и тому же трехпозиционному выключателю.
Теперь давайте взглянем на схемы, где питание и источник света подключены к одному и тому же трехпозиционному переключателю :
Более подробные схемы см. в файлах PDF (схемы и проводка).
В этом случае кабель 14-2 используется для питания второго 3-позиционного переключателя, первого. Затем от второго 3-позиционного выключателя отходят два кабеля (один кабель 14-2, который используется для питания светильника, а другой — кабель 14-3, который используется для подключения второй 3-позиционный переключатель на 4-позиционный переключатель). Затем кабель 14-3 используется для подключения 4-позиционного переключателя к первому 3-контактному переключателю, что завершает цепь.
Не стесняйтесь загружать все схемы в формате PDF.
Если вам нужно подключить к этой системе несколько источников света, просто соедините их вместе (белый провод с белым проводом и черный с черным). Вот статья, которая поможет вам с подключением 4-позиционного переключателя с несколькими индикаторами.
Кроме того, никогда не стоит недооценивать потрясающую мощь умных выключателей (3-позиционных), которые делают нашу жизнь намного проще 😊 …

Нажмите на белую кнопку выше, чтобы найти своего электрика!
Информация о статье
Автор: Madonna Wisozk
Последнее обновление: 20.09.2022
Просмотров: 6054
Рейтинг: 4.8 / 5 (48% читателей
отзывов было полезно)
Информация об авторе
Имя: Madonna Wisozk
День рождения: 23 февраля 2001 г.

Промышленная вентиляция в Москве строительство монтаж в Подольске

Схема подключения датчика движения для освещения с выключателем

Принцип действия сенсорного выключателя

Как подключить датчик движения

Монтаж детектора движения

Типовые схемы подключения датчиков движения

Схемы подключения и установка датчиков движения – инструкции и советы по выбору |

Вариант 1 – что можно объединить в систему освещения

Какой прожектор можно использовать с датчиком движения?

Куда ставить прожектор?

Какие параметры влияют на выбор места установки датчика

Что надо знать об установке и эксплуатации

Как выполнить подключение датчика

Основные схемы подключения

Вариант 2 – готовый комплект «2 в 1»

Советы по подключению

Несколько датчиков для одного источника света

Подключение функции регулировки освещенности

Датчики движения – правильный выбор и подключение

Где используются, виды

Характеристики

Схема и принцип работы

Инфракрасные

Контактные

Ультразвуковые

Микроволновой

Лазерные или фотодатчики

Критерии выбора

Этапы монтажа

Выбор места установки

Схемы подключения: на лестнице, в квартире, на улице

Схемы без выключателя

Двухпроводное подключение

Трехпроводная схема

Подключение 3-проводного датчика к 2-проводной сети

Схема с пускателем и контактором

Схема включения с выключателем

Как избежать ложного срабатывания

Как подключиться к прожектору

Разделение основного и ночного освещения

Ошибки установки и подключения

место установки, схема подключения и настройка

Назначение датчика движения — включение освещения

Выбор модели детектора

Выбор места установки

Схемы подключения

Один датчик

С выключателем

Несколько датчиков

Порядок проведения монтажных работ — шаг за шагом

Настройка и регулировка устройства

Устранение возможных ошибок

Схема подключения датчика движения для освещения

Что выбрать из датчиков движения

Как работает датчик движения

Где установить датчик

Возможные схемы подключения

Процесс монтажа

Подключение нескольких датчиков

Настройка прибора

Заключение

Датчик движения для освещения.

Датчик движения для освещения подъезда, лестничной площадки и комнат. Какие модели стоит выбирать для создания автоматизированной системы освещения?

Регулировка датчика движения для включения света

Как самостоятельно подключить датчик движения к прожектору?

Варианты подключения датчиков движения к осветительным приборам

Motion%20Sensor%20Wiring%20Технические характеристики схемы и примечания по применению

Motion%20sensor%20wiring%20diagram Спецификации Context Search

Датчик уровня воды для стиральной машины

2007 – МБХ-150

2007 – МБХ-150

Командир GML

2008 – Пассивный инфракрасный датчик движения

МПУ-6050

1997 – управление двигателем tms320

2010 – 1 тыс.

1997 – Национальные инструменты

2008 – СХЕМА ДАТЧИКА ДВИЖЕНИЯ

1998 – 2-5178238-9
