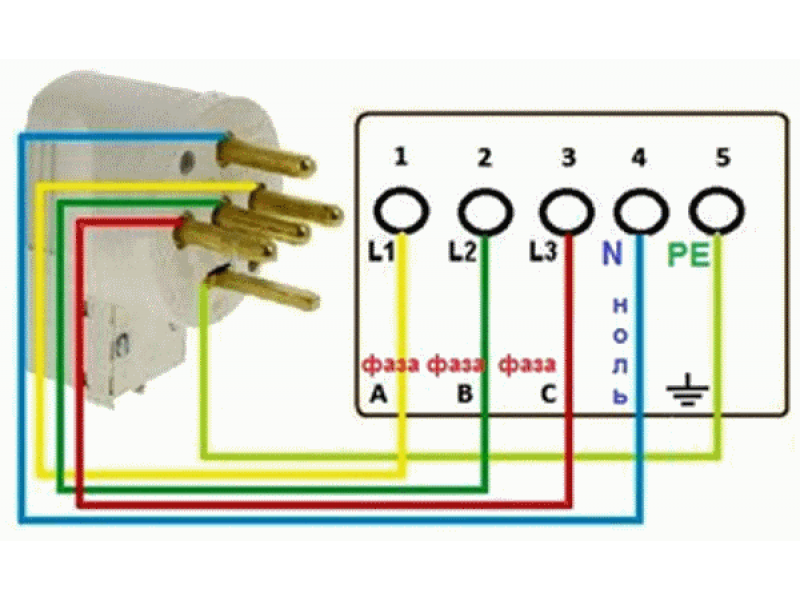

Схема подключения электроплиты

Нужно учитывать, что большинство современных плит продается без электрошнура, так как в них предусмотрена техническая возможность работы от одно или двухфазных сетей с напряжением соответственно 220 или 380 Вольт. Поэтому важно правильно подобрать подходящий провод и розетку, установить заземление, отдельный автомат на линию плиты.

Наш сервис занимается установкой и подключением электрических плит. По телефону дадим полную консультацию по объему работ, ознакомим с расценками, оформим заявку. Работаем без выходных, приедем в удобное для вас время. Даем гарантию на выполненные работы.

Внимание! Если плита сломалась по причине некачественного самостоятельного подключения, то производитель не несет ответственности за неисправность. Доверьте подключение профессионалам.

Силовой кабель для подключения

Главным критерием выбора силового кабеля является мощность электрической плиты. Важно учесть количество жил в проводе, так как бытовая плита может работать от сети с напряжением от 220 до 380 Вольт.

Если плиту подключают к щитку отдельным кабелем, то подойдет проводник с сечением 1,5 мм в квадрате. При планировании нагружать на кабель другие электроприборы, проводник должен быть не менее 2,5 кв. мм. Более подробные сведения представлены в таблице.

Узнайте где находится ближайший мастер*

Ст. метроВведите название или выберите из спискаАвиамоторнаяАвтозаводскаяАкадемическаяАлександровский садАлексеевскаяАлма-АтинскаяАлтуфьевоАндроновкаАникеевкаАнниноАрбатскаяАэропортАвиамоторнаяБабушкинскаяБагратионовскаяБалтийскаяБаррикадная БауманскаяБеговаяБелокаменнаяБеломорскаяБелорусскаяБеляевоБескудниковоБибиревоБиблиотека имени ЛенинаБитцаБитцевский паркБорисовоБоровицкаяБоровское шоссеБотанический садБратиславскаяБульвар адмирала УшаковаБульвар Дмитрия ДонскогоБульвар РокоссовскогоБунинская АллеяБутовоБутырскаяБеломорская улицаВаршавскаяВДНХВерхние КотлыВерхние ЛихоборыВладыкиноВодникиВодный стадионВойковскаяВолгоградский проспектВолжскаяВолоколамскаяВоробьевы горыВыставочнаяВыставочный центрГоворовоГражданскаяДегуниноДеловой центрДепоДинамоДмитровскаяДобрынинскаяДолгопруднаяДомодедовскаяДостоевскаяДубровкаЖулебиноЗИЛЗоргеЗябликовоИзмайловоИзмайловскаяКаланчёвскаяКалитникиКалужскаяКантемировскаяКаховскаяКаширскаяКиевскаяКитай-городКожуховскаяКоломенскаяКоммунаркаКомсомольскаяКоньковоКоптевоКосиноКотельникиКрасногвардейскаяКрасногорскаяКраснопресненскаяКрасносельскаяКрасные воротаКрасный БалтиецКрасный СтроительКрестьянская заставаКропоткинскаяКрылатскоеКрымскаяКубанскаяКузнецкий мостКузьминкиКунцевскаяКурскаяКутузовскаяКаховскаяКаширскаяКунцевскаяЛенинский проспектЛермонтовский проспектЛесопарковаяЛианозовоЛихоборыЛокомотивЛомоносовский проспектЛубянкаЛужникиЛухмановскаяЛюблиноМарксистскаяМарьина рощаМарьиноМаяковскаяМедведковоМеждународнаяМенделеевскаяМинскаяМитиноМичуринский проспектМолодежнаяМосква-ТоварнаяМоскворечьеМякининоНагатинскаяНагорнаяНахабиноНахимовский ПроспектНекрасовкаНемчиновкаНижегородскаяНовогиреевоНоводачнаяНовокосиноНовокузнецкаяНовопеределкиноНовослободскаяНовохохловскаяНовоясеневскаяНовые ЧерёмушкиНижегородская улицаОзёрнаяОкружнаяОктябрьскаяОктябрьское полеОльховаяОпалихаОреховоОтрадноеПавелецкаяПавшиноПанфиловскаяПарк КультурыПарк ПобедыПартизанскаяПенягиноПервомайскаяПерерваПеровоПетровский паркПетровско-РазумовскаяПечатникиПионерскаяПланернаяПлощадь ГагаринаПлощадь ИльичаПлощадь РеволюцииПокровскоеПокровское-СтрешневоПолежаевскаяПолянкаПражскаяПреображенская площадьПрокшиноПролетарскаяПроспект ВернадскогоПроспект МираПрофсоюзнаяПушкинскаяПятницкое шоссеПетровский паркПетровско-РазумовскаяРабочий ПосёлокРаменкиРассказовкаРечной вокзалРижскаяРимскаяРостокиноРумянцевоРязанский проспектРжевскаяСавеловскаяСаларьевоСвибловоСевастопольскаяСелигерскаяСеменовскаяСерпуховскаяСетуньСколковоСлавянский бульварСмоленскаяСоколСоколиная ГораСокольникиСолнцевоСпартакСпортивнаяСретенский бульварСтрешневоСтрогиноСтуденческаяСухаревскаяСходненскаяТаганскаяТверскаяТеатральнаяТекстильщикиТелецентрТеплый станТестовскаяТехнопаркТимирязевскаяТретьяковскаяТрикотажнаяТропарёвоТрубнаяТульскаяТургеневскаяТушинскаяУгрешскаяУлица 1905 годаУлица Академика КоролёваУлица академика ЯнгеляУлица ГорчаковаУлица ДмитриевскогоУлица МилашенковаУлица Сергея ЭйзенштейнаУлица СкобелевскаяУлица СтарокачаловскаяУниверситетФилатов ЛугФилевский паркФилиФонвизинскаяФрунзенскаяХлебниковоХовриноХорошёвоХорошёвскаяЦарицыноЦветной бульварЦСКАЧеркизовскаяЧертановскаяЧеховскаяЧистые прудыЧкаловскаяШаболовскаяШелепихаШереметьевскаяШипиловскаяШоссе ЭнтузиастовЩелковскаяЩербинкаЩукинскаяЭлектрозаводскаяЮго-ЗападнаяЮжнаяЯсеневоОхотный рядБлижайший мастер:

Время прибытия

Вызов

*Режим тестирования сервиса. Время из расчета движения свободного сотрудника в районе выбранной ст. метро, является примерной величиной и может не соответствовать.

Спасибо. Мастер свяжется с Вами в течение 20 минут

Посмотрите видео

Установка силовой розетки для электроплиты

Обычная розетка может не выдержать большой нагрузки, поэтому нужно установить специальную силовую с заземлением. Выбирается по соответствующей маркировке. Выделенные контакты на вилке обозначают: фаза, ноль и земля. Вилка вставляется только в одном положении, перепутать невозможно. Это исключает риск возгорания.

Важно! При подключении на 220 или 380 Вольт розетку и провод нужно выбирать соответствующих параметров.

Услуги по профилактике неисправностей

  • Герметизация от влаги отдельных элементов.
  • Установка защиты от перегрева блока управления.
  • Подключение стабилизатора от скачков напряжения.
  • Покрытие электронных модулей защитным слоем.
  • Советы мастера по эксплуатации.

Мы подключаем электрические плиты всех известных марок таких как:

AEG, Ariston (Аристон), Bauknecht (Баунехт), Beko (Беко), Bosch (Бош), Brandt (Брандт), Candy (Канди), Delonghi (Делонги), Electrolux (Электролюкс), Gorenje (Горение), Hansa (Ханса), Indesit (Индезит), Kaiser (Кайзер), Siemens (Сименс), Philips (Филипс), Samsung (Самсунг), Siemens (Сименс), Thomson (Томпсон), Whirlpool (Вирпул), Zanussi (Занусси), Zerowatt (Зероватт) и других, как встроенных, так и отдельно стоящих.

Внимание! Подключение плит производится в пределах МКАД, а выезд в Подмосковье возможен только по предварительному согласованию.

Возможно вас заинтересует:

  • установка электроплит;
  • подключение варочных панелей;
  • подробнее о географии обслуживания.

При обращении в наш сервис вы получаете профессиональную помощь от мастеров с профильным образованием и опытом работы. Выполняем работы в соответствии с техническими нормами производителя.

На все производимые работы выдаем официальную гарантию на фирменном бланке компании.

WHAT THEY ARE SAYING

ОТЗЫВЫ

Доброжелательные, ответственные, грамотные люди. Позвонила, через полчаса приехали, сделали. Дешевле некуда. Спасибо.

Людмила

Как хорошо, что в настоящее время существуют такие команды профессионалов, особенно когда сейчас на рынке ремонтных сервисов большой выбор. Хочется чтобы оказали своевременную помощь. Плита сломалась неожиданно. Нам посоветовали куда обратиться. Буквально в этот же день. Приехал мастер и спас нашу плиту. Ремонт был выполнен на месте, очень быстро и за разумную цену, что немаловажно. Спасибо вам.

Нина М

Выражаю вам благодарность по просьбе своей бабушки, как замечательно что есть такие мастера!

Анастасия

Спасибо выручили! Огромное спасибо, что не оставили голодным!

Юрий

20. 06.2021

admin

Схема подсоединения электроплит и варочных панелей к электросети



Как правило в инструкции по подключению электроплит есть несколько вариантов схем. Как выбрать нужную?

Необходимую схему подключения выбирает электрик. Его выбор зависит от того какая электропроводка в Вашей квартире.

Большинство квартир имеют однофазную электропроводку (проверить просто какой счётчик у вас установлен? – такая и проводка) если однофазный то выбираем однофазную схему.

Практически все плиты имеют клеммный разъём, который позволяет подсоединить её по одной, двум или трём фазным схемам. Для этого в клеммной колодке устанавливаются перемычки.

Требования к однофазной электропроводке:

– отдельная линия от электрощита до электроплиты выполняется 3-х жильным медным проводом сечением жил 6 кв. мм

– в электрощите однополюсный автомат защиты номиналом 25 – 32 – 40 А. (зависит от мощности плиты)

рекомендуется установка устройства защитного отключения УЗО. Это устройство, способно защитить вас от поражения электрическим током, в случае выхода из строя плиты.


* Существуют, так называемые, “зависимые” комплекты, состоящие из варочной панели

и духового шкафа. Отличие зависимого комплекта заключается в том, что ручки управления варочной панелью, находятся на духовом шкафу. Из-за этого духовой шкаф, всегда должен располагаться под варочной панелью, для подключения жгутов управления.





Производители, как правило, не оснащают современные электроплиты кабелем, а разобраться в его рекомендациях непрофессионалу непросто. Подключение электроплит выполняется различными способами. В зависимости от типа подключения, необходимо выбрать кабель с необходимым количеством жил, и сечения проводников. Стоимость электроплиты достаточно высока, для проведения над ней домашних эксперементов, поэтому мы рекомендуем Вам заказать подключение эл. плиты у профессионалов.

Помните, что при выходе техники из строя из-за неправильного подключения, в гарантийном ремонте Вам будет отказано.





Вы можете воспользоваться нашими услугами для подключения бытовой техники.



Наша новая услуга: Комплексная установка всей встраиваемой техники в новую кухню, любая бытовая техника, фильтр для воды, смеситель, мойка, всевозможные подсветки, диодные ленты, устанавливается одной бригадой в течении одного дня.

electric63.ru – Услуги электрика (Самара) – Заказать подключение бытовой техники можно даже в день обращения.

Вызвать электрика – у нас бесплатно, минимальный заказ – 1000р.







Подключение электроплит должен выполнять только квалифицированный персонал.

Дело в том, что в современных квартирах эл. плиты являются самыми мощными потребителями электроэнергии. В зависимости от модели их потребление составляет от 5,5 до 12 кВт. Поэтому для их подключения требуется квалифицированный подход и соблюдения целого ряда правил. Без опыта и навыков в этой сфере, вы рискуете не только электрооборудованием, но и жизнью.

Для надёжной работы электроплиты необходимо наличие:
– отдельного провода, соответствующего сечения (для однофазного подключения 6кв.мм), от электрощита.
– отдельного автоматического выключателя (автомата) в электрощите.
– надёжного заземления.
– специальной силовой розетки или клеммной колодки.

– клеммы электроплиты рассчитаны на подключение при помощи гибкого многопроволочного кабеля (например ПВС), провода которого должны опрессовываться специальными наконечниками (например НШВИ).

Наши мастера знают как правильно подключить электрическую плиту, т.е какое должно быть сечение кабеля, какой автомат в электрощите, какая вилка и какая силовая розетка. А так же как правильно установить перемычки в эл. плите, чтобы схема подключения соответствовала вашему типу электропроводки (как правило это однофазная схема подключения)



Можем установить: # духовые шкафы # Варочные панели # Вытяжки # Посудомоечные машины

Схема электроплиты, требования к электропроводке духовки

4-1 НОРМАЛЬНАЯ ЭКСПЛУАТАЦИЯ

ПРИМЕЧАНИЕ: Разделы диагностики в этой главе предполагают, что все другие электрические элементы управления, т.е. работают исправно, а неисправность локализована в системе отопления!!!

Нагревательный элемент представляет собой просто большой провод резистора с достаточным сопротивлением для создания сильного тепла. Обычно это аренихромовые провода, окруженные керамической изоляцией, со стальной оболочкой вокруг керамической.

В электрической варочной панели нагревательные элементы свернуты в кольцо, называемое «поверхностным блоком». Один накладной блок может содержать два или даже три разных элемента, смонтированных вместе, с разными значениями сопротивления. Иногда проводка прикручивается непосредственно к клеммам на концах наземного блока. Некоторые накладные устройства подключаются к розетке, установленной под варочной панелью, что облегчает их снятие для очистки, но также повышает вероятность обгорания соединений. (Рисунок 4-Б)

Рисунок 4-B: Типовые накладные блоки

КОНТРОЛЬ ТЕМПЕРАТУРЫ

Для поддержания заданной температуры в электрической варочной панели элемент включается и выключается, обычно с помощью переключателя, называемого бесконечным переключателем, поэтому назван потому, что теоретически он обеспечивает бесконечное количество температурных режимов. Этот переключатель имеет внутри свой маленький нагреватель, который нагревает биметаллический переключатель. (см. рис. 4-C) Кулачок, прикрепленный к ручке управления, изменяет натяжение пружины на биметаллическом элементе, что меняет количество тепла, необходимое для размыкания переключателя.

Когда нагревательный элемент включен, нагреватель внутри переключателя включен. Биметалл нагревается (вместе с элементом) до размыкания контактов. Затем биметалл остывает (вместе с элементами) до тех пор, пока контакты снова не замкнутся.

Существуют также выключатели с фиксированной температурой, которые изменяют напряжение, подаваемое на нагревательные элементы, для поддержания фиксированной, заданной температуры. Обычно это кнопочные или поворотные переключатели с фиксированными настройками, такими как теплый, низкий, средний и высокий.

В переключателях с фиксированной температурой уровни нагрева изменяются путем подачи разных напряжений (110 В или 220 В) на разные катушки с разным сопротивлением, как показано на рис. 4-C.

В духовке температура регулируется термостатом. Используя заполненную жидкостью колбу и капилляр, термостат измеряет температуру внутри духовки и включает и выключает систему нагрева, чтобы поддерживать температуру духовки в определенном диапазоне.

Рисунок 4-C: Переключатели контроля температуры


4-2 ОЧИСТКА НАГРЕВАТЕЛЬНЫХ ЭЛЕМЕНТОВ

Не наносите чистящие средства или растворители непосредственно на нагревательные элементы или поверхностные блоки. Стальная оболочка полупористая; очищающие растворители могут проникнуть в сталь и повредить керамическую изоляцию или привести к короткому замыканию элемента. Подумайте об этом… когда эти элементы работают, они раскаляются докрасна. В конечном итоге они сожгут все, что с ними соприкоснется. Если после этого остался нагар или другой твердый осадок, просто соскребите его как можно лучше.

Исключением являются массивные или евро-модули. Эти блоки можно чистить; у вашего продавца запасных частей есть специальное чистящее средство для этой цели.


4-3 ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

При устранении неполадок электрического кухонного оборудования самое первое, что нужно сделать, это отойти в сторону и наблюдать за общей картиной. Что происходит на самом деле? Если ничего не работает, , вероятно, у вас есть проблема с автоматическим выключателем, предохранителем или другим источником питания. Нагреваются ли поверхности, но не элементы печи? Элемент для выпечки нагревается, а элемент для жарки нет? Очистка духовки работает только по вторникам в июле во время метели? Знание того, что работает, а что нет, в сочетании со схемой подключения может указать вам на неисправный компонент.

Через мгновение мы поговорим об основных шагах, которые необходимо выполнить. Но сначала я хочу донести до вас кое-что действительно важное. Я знаю, что говорил об этом в главе 2, но стоит повторить. В электрическом кухонном оборудовании вы обычно имеете дело с цепями на 220 вольт. НЕ ОТНОСИТЕСЬ К ЭТОМУ ЛЕГКО. НАПРЯЖЕНИЕ НА 220 ВОЛЬТ МОЖЕТ СБИТЬ ВАС С НОГИ И НАНЕСТИ СЕРЬЕЗНЫЕ ПОВРЕЖДЕНИЯ ТЕЛУ, ОЧЕНЬ БЫСТРО. НЕ ПРОВЕРЯЙТЕ ЦЕПИ НАПРЯЖЕНИЯ 220 Вольт.

Если вы не имеете дело с очевидным, простым ремонтом, таким как сгоревший элемент, локализация проблемы в цепи приготовления пищи на 220 вольт в основном сводится к отключению питания, проверке каждого компонента на непрерывность и поиску сгоревших или перетертых проводов. . Ремонт электрической духовки или варочной панели можно разделить на 3 категории:

4-3 (a) ОДИН ЭЛЕМЕНТ НЕ НАГРЕВАЕТСЯ

В поверхностных блоках это обычно вызвано перегоранием элемента, клеммы или розетки. (см. рис. 4-B и 4-D) Это также может быть бесступенчатый переключатель или селекторный переключатель с фиксированной температурой. Выключите выключатель или вытащите предохранитель и осмотрите элемент, клеммы и розетку.

Большинство розеток крепятся к варочной панели одним или двумя винтами. Некоторые розетки можно разобрать, как показано на рис. 4-D, для осмотра и замены внутренних клемм.

Обычно видны сгоревшие или оплавленные участки клемм или элементов, но проверьте целостность цепи, даже если она выглядит нормально. Плохой элемент не покажет непрерывности. Хороший элемент покажет некоторую непрерывность, даже если есть большое сопротивление.

Рис. 4-D: Ремонт розетки

Выключатель показывает отсутствие непрерывности в выключенном состоянии и хорошую целостность при включении. Вы также должны увидеть непрерывность через биметаллический нагреватель внутри бесконечного переключателя.

Заменить сгоревшую или неисправную розетку, клемму, элемент или переключатель; отремонтировать сломанный конец провода. При замене элементов убедитесь, что вы получаете новый элемент с нужной мощностью; элемент соответствует переключателю управления.

Если какой-либо элемент духовки не работает, не забывайте правило номер один из раздела 2-6 (d): сначала проверьте управление автоматическим циклом выпечки (таймером)! Если все в порядке, обрыв обычно происходит в том месте, где провод присоединяется к элементу, внутри задней стенки духовки. Выключите выключатель или вытащите предохранитель, выкрутите винты, которыми элемент крепится к духовке, и немного отодвиньте элемент от задней стенки. Там есть немного дополнительного провода, чтобы вы могли получить к нему доступ спереди, но больше не вытягивайте провод

чем вам нужно работать над этим. Возможно, вам придется наклонить элемент вверх, чтобы клеммы прошли через отверстия. Если провод оборван или полностью сгорел на клемме, вы можете вытащить провод из отверстия острогубцами, пока питание отключено.

Если в элементе есть прогар, обычно он будет виден, но проверьте целостность элемента, даже если он выглядит нормально. Плохой элемент не покажет непрерывности. Хороший элемент покажет некоторую непрерывность, как описано в разделе 2-6(e).

Заменить сгоревший или неисправный элемент; отремонтируйте сломанный конец провода, используя специальные высокотемпературные клеммы, которые можно приобрести у вашего продавца запасных частей.

4-3(b) ПЕЧЬ НЕТ ЭЛЕКТРОПИТАНИЯ

Во-первых, убедитесь, что питание отключено. Проверьте все нагревательные элементы, все настройки. Проверьте часы, таймеры и освещение духовки, если таковые имеются. Если хотя бы один компонент работает правильно, у вас есть питание. Имейте в виду, что если одна из ветвей цепи вышла из строя из-за проблем с проводкой в ​​доме, у вас может быть 110 вольт, но не 220. (см. раздел 2-5, стр. 16). ТЭНы работают на малой мощности, а высоконагревательные контуры не работают. Это также означает, что у вас все еще есть сила, и вас все еще могут убить.

Если вы уверены, что у вас нет электричества, нам нужно выяснить, связана ли проблема с проводкой дома или внутри духовки или варочной панели. Во-первых, конечно, проверьте выключатель или предохранитель дома. Далее нам нужно проверить мощность там, где она входит в духовку.

Иногда это может представлять проблему. В большинстве установок есть розетка на 220 вольт. Если это так, выключите выключатель или вытащите предохранитель, отодвиньте духовку или плиту от стены, вытащите вилку из стены, снова включите выключатель и проверьте розетку, как описано в главе 2. Также проверьте клеммную колодку на наличие проблем, как описано ниже. Клеммная колодка — это место, где основной шнур питания подключается к электрической цепи печи. Это будет где-то сзади. (см. рис. 4-Е)

В некоторых установках электрическая духовка или электрическая плита подключаются непосредственно к проводке дома. В этом случае проводка будет подсоединена непосредственно к клеммной колодке внутри блока. Вам необходимо выполнить действия, описанные выше, но при отключенном питании найдите 3-проводную клеммную колодку, как показано на рис. 4-E.

Рисунок 4-E: Клеммная колодка основного питания

Осмотрите клеммную колодку на наличие признаков повреждения; перегрев, расплавленные клеммы и т. д.

Убедитесь, что вся проводка не повреждена, и убедитесь, что вы не касаетесь оголенных проводов или клемм, ненадолго включите выключатель или предохранитель и проверьте клеммную колодку на наличие питания на всех трех ножках, как показано в главе 2. Затем снова отключите питание от выключателя или предохранителя.

Если питание не поступает на клеммную колодку, проблема в проводке вашего дома. В 70-х годах некоторые дома были построены с алюминиевой проводкой, которая печально известна своей неспособностью выдерживать печные токи. Ремонт электропроводки в доме выходит за рамки данного руководства. Есть много хороших книг по домашней электропроводке; купите один из них или вызовите электрика.

Если питание подается на клеммную колодку, проблема явно где-то внутри печи. Там может быть главный предохранитель или главный выключатель, через который все проходит. Найдите свою электрическую схему, изолируйте проблему и выполните ремонт, как описано в разделе 4-3(c).

4-3 (c) ПРОБЛЕМЫ КОМПОНЕНТОВ

Одна довольно распространенная неисправность со сбивающими с толку симптомами возникает, когда бесконечный переключатель или переключатель с фиксированной температурой замыкаются внутри на землю. Симптомом будет то, что при выключении индикатор будет гореть тускло. В этом случае замените неисправный переключатель.

Допустим, у вас есть питание для наземных юнитов, но нет ни для выпекания, ни для жарки. Или, скажем, электрическая духовка включается, но функция самоочистки не работает. Пришло время схемы подключения. Найдите электрическую схему вашей машины, как описано в главе 3. Проследите цепи как можно лучше и протестируйте компоненты, как описано в главе 2. Схема соединений может быть очень сложной и трудной для понимания, но общая цель состоит в том, чтобы отследить неисправности. цепи, как описано в разделе 2-5, найдите в ней компоненты и проверьте их на непрерывность. Также проверьте наличие сгоревших проводов, особенно в задней части духовки. Это может помочь сделать несколько копий электрической схемы и обвести интересующую вас цепь цветным маркером.

Замените неисправный компонент или отремонтируйте поврежденные провода с помощью специальных высокотемпературных проводов и разъемов, которые можно приобрести у вашего продавца запасных частей.
