Установка и подключение датчика движения

Вашему вниманию подробная пошаговая фото-инструкция «Подключение датчика движения», в которой подробно описан процесс установки и подключения датчика движения для управления освещением.

В одной из наших предыдущих статей – «Схема подключения датчика движения», мы рассмотрели все основные используемые схемы подключения, следуя одной из них, а именно схеме подключения датчика движения с выключателем (представлена на изображении ниже), была проведена электропроводка и теперь остался последний этап непосредственно само подключение датчика движения.



В нашем распоряжении имеется инфракрасный датчик движения фирмы DUWI (Дюви), предназначенный для внешней установки, его мы и будем устанавливать.

Узнать больше об инфракрасных датчиках движения, особенностях их работы, всех положительных сторонах, а так же недостатках ИК технологии обнаружении движения, вы можете из нашей статьи –

RozetkaOnline. ru
	Инфракрасный датчик движения Принцип работы инфракрасного датчика движения, его преимущества и недостатки, сферы применения Ультразвуковые · Микроволновые · Комбинированные Статья:Датчики движения



Технология установки датчиков движения различных производителей и моделей сильно не различается, поэтому изучив монтаж датчика движения на этом примере, вы сможете практически любой датчик движения установить и подключить самостоятельно.

Приступаем к установке:

1. Отключаем подачу электрического тока в месте установки

Отключаем электричество в месте установки. Для этого в электрощите, необходимо рычаги автоматических выключателей перевести в состоянии «выкл.», обычно это положение, при котором рычаг направлен вниз. Какой именно автомат необходимо выключить, если они не подписаны, определяется опытным путем, выключая их по очереди, и проверяя, например индикаторной отверткой, наличие напряжения в проводке в месте установки. В крайнем случае, выключайте все. Но затем еще раз обязательно убедитесь, в отсутствии электрического тока!


2. Снимаем заднюю крышку с датчика движения

Первым делом необходимо снять заднюю крышку у датчика движения. Она выступает в качестве крепежной площадки для монтажа датчика на стене, а так же за ней скрыты все необходимые для подключения клеммы.

Для снятия крышки необходимо открутить крепежный винт, расположенный на нижней части датчика движения, после чего аккуратно отсоединить заднюю стенку от основного корпуса датчика.





За крышкой расположены провода закрепленные в клеммной колодке, с различной маркировкой:

L (Коричневый провод) – контакт для подключения фазного проводника идущего из распределительной коробки

N (Синий провод) – контакт для подключения нулевого проводника идущего из распределительной коробки

LS (Черный провод) – выходная клемма для подключения питающего кабеля идущего на светильник.

Как определить какой из проводов фаза, ноль, а какой заземление самостоятельно, вам поможет наша подробная инструкция – ЗДЕСЬ.

3. Проделываем отверстие для проводов в задней крышке датчика движения





Корпус данного датчика движения имеет два варианта подводки проводов, самый удачный и удобный из которых – напрямую через заднюю стенку. Данный способ коммутации предпочтителен, т.к. все соединения и проводка скрыты корпусом датчика движения.

Изначально задняя стенка полностью глухая без каких-либо отверстий, но место для подводки проводов выделено особым образом и его вы без труда найдете. Проделываем сквозное отверстие как показано на изображении.



4. Крепим заднюю стенку датчика движения на стене





После электропроводки и отделочных работ в необходимом для установки датчика движения месте остался торчать конец провода для подключения. Вот его мы и продеваем через проделанное в предыдущем действии отверстие и закрепляем заднюю стенку датчика движения на стене, через специальные места для крепежа строго по уровню.

ВАЖНО! При креплении задней панели от датчика движения, не повредите электропроводку идущую к нему. Чтобы этого избежать все провода должны быть проложены строго вертикально.



5. Подготавливаем питающий кабель для подключения





Укорачиваем по длине до 4-6см и снимаем изоляцию с жил питающего провода, примерно на 5мм, для дальнейшего подключения к клеммам датчика движения.



6. Подключаем датчик движения





Подключаем питающие провода к клеммам датчика движения, согласно схеме подключения выбранной нами. А именно:

– Белый – фазный провод в клемму L, датчика движения, с коричневым проводом,
– Синий – нулевой провод, в клемму N – нулем датчика движения,
– Желто-зеленый провод идущий к светильнику, подключаем к клемме LS, с черным- управляющим освещением проводом, датчика движения.

7. Фиксируем корпус датчика движения на стене





После всех подключений, аккуратно помещаем клеммную колодку в нишу за задней стенкой датчика движения, при этом очень осторожно подгибая провода, чтоб они не мешали последующей установке, одеваем корпус датчика движения на заднюю крышку закрепленную на стене. После чего закручиваем фиксирующий винт снизу.

8. Проверка работы датчика движения





На этом установка датчика движения завершена, теперь необходимо включить подачу электричества и проверить работоспособность датчика движения.

Если у вас появятся какие-то вопросы или пожелания, обязательно оставляйте их в комментариях к статье, мы постараемся помочь вам и в случае необходимости дополним статью, чтоб она была еще более информативна.

Так же, обязательно подписывайтесь на рассылку анонсов новых статей нашего сайта!

Схема подключения датчика движения

В современном мире практически все процессы тяготеют к автоматизации. Именно поэтому такие устройства, как датчики движения и датчики присутствия, все прочнее входят в нашу жизнь, позволяя автоматизировать многие стандартные процессы.

Датчики этого типа бывают двух видов:

• датчики движения;
• датчики присутствия.



Принцип действия датчиков.

Датчики движения или датчики присутствия реагируют на появление или изменение положения объекта, испускающего инфракрасный свет (тепло), в радиусе обнаружения. Основой этих датчиков является фотоэлемент, на который попадают тепловые лучи.

Иногда датчики могут ошибочно срабатывать, так как многие бытовые приборы выделяют тепло. Например, распознавание человека на фоне работающей электроплиты практически не возможно.

Физическая природа видимого света и инфракрасных лучей одинаковая. В связи с этой особенностью основным детектирующим элементом устройства является фотоэлемент. При попадании инфракрасных лучей на фотоэлемент последний изменяет свои электрические параметры.

Интенсивность (яркость) инфракрасного света зависит от

температуры объекта, который его испускает, в данном случае нас интересует больше человек. Чем излучение интенсивнее, тем более нагрето тело. Наоборот, более холодные объекты дают меньшую интенсивность излучения. Таким образом, в условиях помещения интенсивность инфракрасного излучения человеческого тела является максимальной, поэтому датчик реагирует именно на человека.

Хотите установить систему видеонаблюдения своими руками? Все о самостоятельной установке видеонаблюдения.

А если Вы плохо знакомы с видеонаблюдением и не знаете с чего начать – здесь можно узнать как выбрать оборудование для видеонаблюдения.

Разница между датчиками движения и датчиками присутствия

Датчики движения являются менее чувствительными к изменениям интенсивности потока инфракрасных лучей за счет ограниченных возможностей усилительного тракта. В связи с этим датчики движения могут среагировать исключительно на движущегося человека.

Датчики присутствия реагируют на малейшие изменения положения тела, в том числе на неподвижно сидящего человека.

Устройство датчика движения

Основной характеристикой любого датчика, реагирующего на движение, является угол охвата (радиус обнаружения). Это объем помещения, в котором датчик может распознать движущийся объект и произвести срабатывание.

Как правило, в центре устройства датчика, в котором расположена плата обработки сигнала, находится фотоэлемент (пироэлектрический датчик). Этот фотоэлемент состоит из основной линзы, представленной множеством маленьких линз. Каждая из таких маленьких линз фокусирует свет на плоскость фотоэлемента. В результате меняются физические свойства фотоэлемента, происходит регистрация и усиление сигнала.

При движении человека из-за изменения его положения фокус луча с линзы на фотоэлемент теряется. Однако другая линза (фокусирующая луч) фокусирует луч из другой точки на фотоэлемент снова. Сигнал снова восстанавливается. Таким образом, каждая линза охватывает свой конкретный сегмент в радиусе обнаружения. Следовательно, чем большим количеством микролинз обладает детектор, тем выше чувствительность всего датчика.

По тому же принципу работает и датчик присутствия. Однако основной его характеристикой будет радиус обнаружения неподвижного, например, сидячего человека.

Схема подключения инфракрасного датчика движения

Сразу оговоримся: поскольку конструктивно разные модели разных производителей датчиков различаются, то подключение лучше выполнять, предварительно изучив схему расположения клеммных элементов датчика, четко представляя, какую функцию несет конкретная клемма. Либо поручить подключение датчика движения квалифицированному электрику или электромонтажнику.

Подключение нагрузки и питания к датчику движения производится с соблюдением фазировки. Монтажная схема расположения фазы, нуля и заземления приводится в инструкции к датчику движения. Нельзя путать фазировку при монтаже, поскольку это может привести к короткому замыканию, выходу из строя датчика или даже к пожару!

В месте установки датчика движения к нему подключается трехжильный кабель, который заводится в щиток. В щитке производится монтаж на клеммах с потребителем нагрузки и коммутация всей цепи в
электросеть.

В технических паспортах (инструкциях) к датчикам движения всегда приводится принципиальная схема, объясняющая как подключить датчик движения. В этом случае наиболее употребимы обозначения:

• L – фаза;
• N – нуль;
• LS – к нагрузке;
• KM – нагрузка.

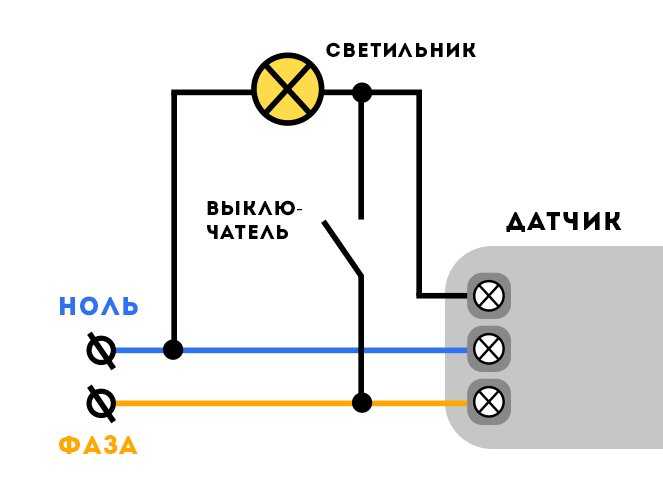

Поскольку датчик движения является выключателем, то теперь самое время рассмотреть непосредственно несколько схем подключения датчиков движения в прикладных решениях, то есть для практического применения.

Освещение входа в дом или подъезд

Датчик движения для освещения включается в электросеть через автоматический выключатель с использованием специальных клемм. Также к датчику движения подключается светильник. В отдельных случаях будет полезно зашунтировать параллельно датчик движения обыкновенным выключателем.

Это может потребоваться в случае принудительного включения освещения, вне зависимости от наличия движущихся людей. Например, для каких-то хозяйственных целей или для подготовки к приезду гостей, чтобы двор был освещен.

Применение этой наиболее простой схемы дает существенную экономию в расходе электроэнергии за счет отсутствия холостых потерь. То есть свет не будет гореть тогда, когда он никому не нужен, а загорится только в необходимый момент.

Освещение многоэтажного подъезда или длинного коридора

Датчики движения для включения света могут работать на единую нагрузку, соединенные по типу параллельных выключателей. Например, человек движется с этажа на этаж либо проходит через длинный коридор. Датчики движения, установленные с учетом радиуса обнаружения, последовательно срабатывают, когда человек проходит от датчика к датчику. При этом свет остается постоянно включенным, пока человек движется. Даже не моргая.

Датчики движения, обеспечивающие линию прохода, вместе со светильниками подключаются параллельно друг другу, как обычные выключатели — через общий автоматический выключатель. В отдельных случаях будет полезно зашунтировать параллельно цепь включения обыкновенным выключателем.

Датчик движения в подъезде (модификация с диммером)

Диммер – специальное устройство, ограничивающее токовую нагрузку на лампе. Фактически это аналог реостата, который хорошо знаком всем из школьного курса физики. Диммеры бывают совершенно разных типов. Основная функция диммера в нашем случае – это понизить ток на лампе, тем самым резко увеличить срок ее службы.

Также можно использовать диммеры с плавным стартом, в этом случае экономия на самих лампах будет весьма значительной. Кроме этого, поскольку диммер снижает токовую нагрузку приемника, дополнительно будет экономия непосредственно по расходу электроэнергии.

Когда человек заходит в подъезд, датчик движения срабатывает в течение пути следования человека. Диммер же в этом случае понижает ток на лампе. Как только человек вышел из радиуса обнаружения, происходит размыкание цепи, свет гаснет.

Такой вариант можно предложить, например, для объектов жилищно-коммунального хозяйства, а также для совершенно различных объектов.

Датчик движения включается в электросеть через автоматический выключатель с использованием специальных клемм. К датчику движения подключается светильник с последовательно подключенным диммером. Иногда будет полезно зашунтировать параллельно датчик движения обыкновенным выключателем. Это часто требуется для того, чтобы принудительно включить свет, например, при выходе из строя датчика движения или хозяйственных целей.

Освещение и вытяжка в курилке

Хотите установить охранную сигнализацию для гаража? По ссылке Вы узнаете о принципе ее работы, что поможет избежать ошибок при установке.

А здесь Вы найдете подробную инструкцию как самостоятельно сделать GSM сигнализацию для гаража и установить ее.

Если вы не уверены, как правильно выбрать сигнализацию для дачи, узнать об этом можно здесь – https://occtv.ru/signalizaciya/vybor-signalizacii/vybor-dlya-dachi.html

Зачастую, работники, которые посещают курительные комнаты, забывают после курения выключить свет. Тем не менее особенность курилки заключается в том, что после выхода людей вытяжной вентилятор должен какое-то время еще работать, чтобы уменьшить количество дыма. Именно для этого предназначена эта схема включения.

Принцип действия следующий.

1. Первый датчик подключен в цепь освещения и срабатывает при входе людей. При выходе людей из помещения датчик сразу размыкает цепь, свет гаснет.
2. Второй датчик включен в цепь вентилятора, но имеет необходимую отсечку по времени. Таким образом, при входе людей вентилятор начинает работать, а при выходе он продолжает работать в соответствии со временем отсечки.

Пассивный инфракрасный датчик Датчики движения Схема подключения, Пассивный инфракрасный датчик, электроника, электрические провода Кабель, пассивный инфракрасный датчик png

PNG

• электроника,
• Кабель электрических проводов,
• пассивный инфракрасный датчик,
• электрические выключатели,
• микроконтроллер,
• датчик,
• технология,
• малиновый пи,
• пироэлектричество,
• ардуино,
• Датчики движения,
• движение,
• инфракрасный,
• электронный компонент,
камера
• ,
• Схема подключения,
• png,
• прозрачный,
• скачать бесплатно

Информация PNG

Размеры

1000x846px

Размер файла

144,72 КБ

Тип MIME

Изображение/png

Скачать этот PNG ( 144.72KB )

Изменение размера онлайн png

ширина (пкс)

высота (пкс)

Лицензия

Некоммерческое использование, DMCA Свяжитесь с нами

org/ImageGallery” align=”middle”>
• Пассивный инфракрасный датчик Датчики движения Raspberry Pi Обнаружение движения, малина, электроника, фруктовый орех, пассивный инфракрасный датчик png 542x542px 66,35 КБ
• Arduino Uno ATmega328 Одноплатный микроконтроллер, Arduino Uno, электроника, печатная плата, пассивный инфракрасный датчик png 793x489px 420,76 КБ
• Пассивный инфракрасный датчик Обнаружение движения Arduino, капитан, электроника, пассивный инфракрасный датчик, микроконтроллер png 1007x889px 511,29 КБ
• Световой резистор Детектор датчика, лазер, угол, оранжевый, пассивный инфракрасный датчик png 600x500px 21,71 КБ
• org/ImageObject”> Электричество Электрические провода и кабели Электрический кабель Электротехника, прочее, электроника, электрические провода Кабель, аксессуары png 1000x650px 355,77 КБ
• Arduino Датчик ввода / вывода Микроконтроллер Raspberry Pi, программатор, электроника, печатная плата, электронное устройство png 2362x1716px 873,58 КБ
• Автоматический переключатель Электрические выключатели Контактор Электрические провода и кабели Схема подключения, электроэнергетическая техника, электрические провода, кабель, реле, электричество png 860x898px 675,66 КБ
• Пассивный инфракрасный датчик Raspberry Pi Обнаружение движения Датчики движения, хижина, угол, электроника, реле png 600x500px 27,7 КБ
• org/ImageObject”> Электрический кабель Электричество Электрические провода и кабели Электротехника, розетка, электроника, электрические провода Кабель, кабель png 1500×1197 пикселей 1,41 МБ
• Arduino Uno Микроконтроллер ATmega328 Electronics, Arduino Uno, электроника, электронное устройство, микроконтроллер png 587x496px 393,76 КБ
• кабель разных цветов, Jump wire Jumper Arduino Макет, провод, электроника, электрические провода Кабель, кабель png 1837x1378px 339,9 КБ
• Arduino Uno Одноплатный микроконтроллер ATmega328, Arduino Uno, электроника, печатная плата, электронное устройство png 600x471px 118,07 КБ
• Микроконтроллер Детектор пламени Датчик Инфракрасный, пламя, электроника, данные, электронное устройство png 750x500px 260,01 КБ
• org/ImageObject”> Автоматический выключатель Электрический распределительный щит Электрические выключатели Электричество Электрические провода и кабели, пожаротушение, Электрические провода Кабель, электрическая проводка, электрические выключатели png 1200x1241px 1,09 МБ
• Световой резистор Детектор датчика, свет, электроника, мебель, оранжевый png 512x512px 74,35 КБ
• Электрический кабель Электрические провода и кабели Схема подключения Электроника, провода и кабели, электроника, электрические провода Кабель, кабель png 800x765px 660,86 КБ
• Электрические провода и кабели Электрический кабель Электронный символ Схема подключения, провод, электроника, электрические провода Кабель, схема png 1536x1536px 3,02 МБ
• org/ImageObject”> Ультразвуковой преобразователь Датчик приближения Дальномер, др., электроника, другие, измерение png 2910x2225px 3,96 МБ
• Электрический кабель Оптоволокно Оптика Интернет, Банда, компьютерная сеть, сервис, кабель png 855x474px 324,28 КБ
• Jump wire Макетная перемычка Электрический кабель, перемычка, электроника, силовые преобразователи, микроконтроллер png 1134x1134px 1 МБ
• Автоматический выключатель Изолятор Разъединитель Реле Электрические выключатели, Автоматический выключатель, Электрические провода Кабель, электронное устройство, электричество png 500x500px 141,56 КБ
• Jump wire Jumper Электрические провода и кабели Электрический разъем, Plug Wire, электроника, электрические провода Кабель, кабель png 800x600px 183,26 КБ
• org/ImageObject”> Датчики движения Arduino Пассивный инфракрасный датчик Реле, другие, электроника, реле, пассивный инфракрасный датчик png 700x700px 535,93 КБ
• Автоматический выключатель Контактор Схема подключения Электрические провода и кабели Электрические выключатели, электронная схема, Электрические провода Кабель, электронное устройство, электрические выключатели png 870x1046px 1,05 МБ
• Светодиод Arduino Electronics, LED, электроника, компьютер, цвет png 671x645px 71,62 КБ
• Вилки и розетки переменного тока Электрические выключатели Схема подключения Электрические провода и кабели Блокировочное реле, розетка, электроника, электрические провода Кабель, электронное устройство png 566x566px 204,36 КБ
• org/ImageObject”> Электрический кабель Электрические провода и кабели Макет Jumper, провода, электроника, электрические провода Кабель, кабель png 4088x4088px 4,65 МБ
• Серводвигатель Электродвигатель Сервомеханизм Arduino, сервопривод, угол, электрические провода Кабель, кабель png 600x600px 148,97 КБ
• Электрические провода и кабели Электрический кабель Домашняя проводка Электричество, Удлинитель, электроника, электрические провода Кабель, кабель png 540x540px 53,82 КБ
• Принципиальная электрическая схема Arduino Uno Принципиальная схема, fanuc, угол, электроника, текст png 1047x627px 83,56 КБ
• Автоматический выключатель Электрическая сеть Предохранитель Электрические выключатели Распределительное устройство, другие, электроника, электрические провода Кабель, электронное устройство png 1200x1140px 918,64 КБ
• org/ImageObject”> Гибкий кабель Электрический кабель Электрические провода и кабели Электричество, стальная проволока, электроника, электрические провода Кабель, кабель png 635x635px 166,07 КБ
• Модуль камеры Raspberry Pi Camera Serial Interface Интерфейс камеры, Камера, электроника, электронное устройство, микроконтроллер png 709x709px 269 ​​КБ
• Электрические выключатели Кнопочные электроники Интегральные схемы и микросхемы Перемычка, кнопка переключения, электроника, электрические провода Кабель, печатная плата png 659x659px 76,43 КБ
• Микроконтроллер Light Датчик пламени, Датчик пламени, электроника, свет, пламя png 750x500px 112,26 КБ
• org/ImageObject”> Коммунальная почта, Электрические провода и кабели Электричество Столб электросети Напряжение, столб, угол, электрические провода Кабель, слова Фразы png 853x1280px 575,89КБ
• Arduino Mega 2560 Микроконтроллер Arduino Uno Atmel, Arduino Mega2560, электроника, электронное устройство, одноплатный микроконтроллер png 500x500px 246,43 КБ
• Датчик Холла Arduino MEMS, датчик магнитного поля, датчик Холла, электроника, электронное устройство, микроконтроллер png 500x500px 176,82 КБ
• Электрические провода и кабели Электрический кабель Электричество Электронная схема, ELECTRICO, Электрические провода Кабель, кабель, электричество png 565x535px 211,85 КБ
• org/ImageObject”> Электрик Электричество Ремонт сантехники Электрические провода и кабели, электрические, электроника, сервис, электрические провода Кабель png 1200x1200px 657,65 КБ
• Микроконтроллер Электроника Датчик Электронный компонент Детектор пламени, Датчик пламени, электроника, цвет, свет png 750x500px 276,2 КБ
• Пассивный инфракрасный датчик Motion Sensors Parallax Inc., другие, электроника, другие, пассивный инфракрасный датчик png 900x700px 386,98 КБ
• Датчик газа Датчик Arduino Интернет вещей, Электрохимический датчик газа, электроника, роща, пассивный инфракрасный датчик png 588x482px 84,05 КБ
• Потенциометр Схема подключения Усилитель Электроника Ом, Кит Харингтон, знаменитости, электрические провода Кабель, электрические выключатели png 652x800px 508,87 КБ
• org/ImageObject”> Зуммер Физические вычисления Пьезоэлектричество Макет, пи, угол, электроника, пи png 600x500px 14,54 КБ
• Подтягивающий резистор Электроника Электронный цветовой код Электронная схема, другие, другие, калькулятор, электрические выключатели png 512x512px 43,92 КБ
• Твердотельное реле Оптоизолятор Arduino Микроконтроллер, Реле, электроника, электрические провода Кабель, электронное устройство png 1200x686px 6790,73 КБ
• Электроника Аксессуар Электротехника Электронная техника Электронный компонент, спиртовка, электроника, электрические провода Кабель, инжиниринг png 1100x600px 737,63 КБ
• Микроконтроллер Arduino Шаговый двигатель Схема подключения, Шаговый двигатель, угол, электроника, инжиниринг png 1280x1210px 122,5 КБ
• org/ImageObject”> Raspberry Pi 3 Одноплатный компьютер Linux, pi, электроника, компьютер, HDMI png 2953x1645px 1,13 МБ

Потолочные датчики линейного напряжения

– SENSORWORX

Технический паспорт

Инструкция

Средства массовой информации

Семейство датчиков присутствия SENSOR WORX для монтажа на потолке представляет собой компактное решение для управления, способное переключать осветительные нагрузки без использования блока питания. ДАТЧИК В продуктах WORX используется новейшая пассивная инфракрасная технология и методы цифровой обработки сигналов, обеспечивающие непревзойденную эффективность обнаружения. Кроме того, блоки SENSOR WORX доступны со встроенным микрофоном для обеспечения пассивного акустического обнаружения присутствия в помещениях с препятствиями.



Датчики обнаруживают движение в инфракрасной энергии, излучаемой людьми, когда они перемещаются в поле зрения устройства. Как только определяется присутствие людей, внутреннее реле датчика включает питание подключенного освещения. Если устройство оснащено пассивным акустическим обнаружением, микрофон устройства также включается для дальнейшего улучшения обнаружения при включенном освещении. Внутренний таймер настроен на включение света в течение коротких периодов бездействия и сбрасывается каждый раз, когда присутствие сигнализируется с помощью технологий пассивного инфракрасного или акустического обнаружения. Кроме того, доступно опциональное обнаружение дневного света, которое отключает контролируемое освещение при достаточном освещении в помещении.

Датчики сетевого напряжения представляют собой автономные блоки, которые питаются напрямую от сети 120/277 В переменного тока и переключаются на нее. Как правило, они используются для контроля участков, где зоны охвата одного датчика достаточно для всего пространства.



• Частные туалеты

• Копировальные комнаты

• Вестибюли

• Малые офисы

• Конференц-залы

• Комнаты отдыха

• Гардеробные

• Цифровое пассивное инфракрасное (PIR) обнаружение

• Пассивное акустическое обнаружение (дополнительно)

• Зона охвата 360°

• Сменный объектив

• Компактный размер и матовая поверхность

• Удобный тестовый режим и настраиваемые временные задержки

• Переключение с электронной синхронизацией, предназначенное для управления светодиодными светильниками

• Дополнительный блок управления внешним освещением (фотоэлемент)

РАЗМЕР
4,00 дюйма, диаметр x 1,25 дюйма, высота
(10,16 см x 3,17 см)

ВЕС
4,75 унции.

ДОСТУПНЫЕ ЦВЕТА
Белый

РАБОЧАЯ ТЕМПЕРАТУРА
от 32°F до 122°F
(от 0°C до 50°C)

ОТНОСИТЕЛЬНОСТЬ HIVEUMID
0-95% не конденсификации
Использование в помещении только

ROHS COMPAIN

Операционное напряжение
MVOLT (120-277 VAC)

.

LOAD RATINGS
1/4 HP

LOAD TYPES
Tungsten
Ballast
LED

TIME DELAYS
30 sec to 30 min
10 Minute Default

TEST MODE
5 с

Датчики можно использовать для соответствия требованиям
ASHRAE 90.1, IECC и раздела 24
энергетического кодекса

Пассивное инфракрасное излучение (PIR)

• Рекомендуемая высота установки от 8 до 15 футов (от 2,44 до 4,57 м)

• Дальность обнаружения улучшается при обходе лучей по сравнению с лучами

• При необходимости линзы можно заменить на месте, обратитесь за помощью в службу технической поддержки

Двойная технология (PIR/акустика)

• Устройства с двойной технологией (SWX-221-2 и SWX-222-2) имеют перекрывающееся акустическое обнаружение всей зоны покрытия PIR

• Событие PIR требуется для первоначального включения акустического обнаружения

• Звуки, указывающие на присутствие людей, сбрасывают временную задержку датчика, в то время как шумы, не связанные с людьми, отфильтровываются

• Звуки людей сами по себе не будут поддерживать свет на неопределенный срок, движение PIR должно периодически обнаруживаться, чтобы свет оставался включенным в течение длительного времени

• По истечении времени ожидания датчика акустическое обнаружение остается включенным в течение 10 секунд, чтобы включить голосовое повторное включение света для дополнительного удобства и безопасности

Работа с фотоэлементом

Датчики со встроенным фотоэлементом включают и выключают свет в зависимости от количества обнаруженного окружающего света. Эта операция делает их идеальными для освещения вблизи световых люков или окон.

• Лучший выбор для обнаружения небольших движений сидящих людей (например, движения рук)
• ~500 футов ²  покрытия



• Лучший выбор для обнаружения крупных движений (например, ходьбы)

• ~2000 футов ² покрытия

• Самый длинный сегмент диаграммы охвата совпадает с осью резьбового отверстия датчика (показана пунктирной линией на диаграмме вида сверху ниже)

• Датчики

  могут быть подключены параллельно, хотя общая коммутационная нагрузка остается неизменной.

• При параллельном подключении оба датчика должны выдержать тайм-аут, чтобы подключенное освещение выключилось.

• При подключении дополнительного тумблера для управления блокировкой отключения подключите его между датчиком
  и нагрузкой.

Однофазная проводка

Двухфазная проводка (208 В перем.

тока)

Проводка диммирования

• Провода диммирования присутствуют на моделях сбора дневного света с опцией -D

EXAMPLE MODEL # SWX-231-2

HE18 2

	PRODUCT		DETECTION		COVERAGE		VOLTAGE		Environment
SWX	Датчик потолочного крепления	2	PIR	0	Small Motion / Standard Drange	1	Small Motion	1	.0482	2	Стандартная среда	Пусто
			PIR + дневной свет	1	Большое движение / расширенный диапазон	2			Высокая влажность окружающей среды
			Двойная технология (PIR + Acoustic)	2
			Dual Tech + DDaylight (PIR + Acoustic + Daylight)	3

SWX-201-2	Пассивный инфракрасный порт (PIR) | Маленькое движение 360° | Напряжение сети
SWX-202-2	Пассивный инфракрасный порт (PIR) | Большое движение 360° | Напряжение сети
SWX-221-2	Пассивная двойная технология (PIR/акустика) | Маленькое движение 360° | Напряжение сети
SWX-222-2	Пассивная двойная технология (PIR/акустика) | Большое движение 360° | Сетевое напряжение

Этот датчик настенного выключателя значительно тоньше, чем типичные датчики, в результате чего настенные коробки занимают меньше места.
