как сделать — схема электроснабжения частного дома

Сложно представить себе современный коттедж без электричества. Но для того, чтобы электрика в доме функционировала – горел свет, и можно было пользоваться электроприборами, недостаточно просто подключить его к линиям электропередач. Электропроводка в доме должна быть выполнена профессионально. При этом необходимо строгое соблюдение мер пожарной и электробезопасности.

Основные правила разводки электропроводки

Каждая работа начинается с планирования. Любой коттедж строится по проекту, включающему планировку помещений. Они также используются для создания рабочей документации. Именно по ней в дальнейшем выполняется электромонтаж в частном доме. На каждое из помещений должно быть разработано:

• Однолинейная схема – освещение, размещение розеток и электрооборудования. В ней указывается – тип и мощность электрооборудования, типы кабелей, способы их прокладки
• Схема расположения кабельных трасс – освещение, розеточные группы, силовые установки
• Спецификация – список используемого оборудования и материалов

Краткие рекомендации

• Отдельно отмечаются места будущей установки потребителей, относящихся к группе мощных (электроплита, стиральная и посудомоечная машина, кондиционер, бойлер и т. д.). Схема электроснабжения частного дома для каждого из таких потребителей должна предусматривать прокладку собственной линии
• Определяясь с необходимым количеством розеток, следует руководствоваться народной мудростью о том, что их много не бывает (особенно, когда речь идет о кухне или помещении, в котором планируется установить компьютер, TV и т.д.) – с одной стороны. Но необходимо помнить, что электропроводка в частном доме может значительно подорожать из-за избыточного количества розеток. Комфортный минимум на помещение – от пяти розеток
• При выборе места под розетки и выключатели следует исходить из обеспечения удобства пользования ими для каждого члена семьи. Обязательно нужно учитывать, в какую сторону открываются межкомнатные двери
• Для помещений с повышенной влажностью (например, санузел) выключатели и розетки требуется устанавливать с наружной стороны стены. Если это невозможно, то использовать только влагозащищенные розетки
• Схема электроснабжения дома для таких помещений, как длинные коридоры, спальни и лестницы, рекомендуется предусматривать установку нескольких выключателей (проходных)
• Для питания слаботочных систем (антенные и компьютерные кабели, датчики ОПС) требуется прокладка собственных линий. Причем их требуется удалить от идущей рядом электропроводки в частном доме (силовых или осветительных трасс) на 500 мм и более. Это необходимо для исключения вероятности возникновения помех

Основные правила разметки и прокладки электропроводки

Выполненные работы по электрике должны обеспечить бесперебойную доставку в нужное место требуемого количества электроэнергии для надежной работы освещения и подключаемых потребителей.

Место для прокладки электропроводки в частном доме выбирается так, чтобы она не мешала монтированию иных инженерных систем (функционированию существующих) и не налагала ограничений на осуществление плановых отделочных работ в помещении.

Добиться этого можно, если схема электрики в доме устанавливается с учетом ряда несложных правил:

• Необходимо выполнить прокладку электрической сети только параллельно, либо строго перпендикулярно поверхности полов
• При прокладке электрики по стене, от точки подключения кабель прокладывается вверх по вертикали. Если разводка выполнена под полом, то вертикально вниз до необходимой горизонтали, с которой он должен соединяться в распределительной коробке
• Если в комнате планируется установка натяжного потолка, кабель прокладывается над ним

Схемы разводки электропроводки

Электроснабжение частного дома допускает выбор любых направлений трассировки кабельных линий во внутренних помещениях.

Желательно при разработке электрической схемы руководствоваться следующими рекомендациями.

• Питающий кабель системы электроснабжения рекомендуется прокладывать под потолком на расстоянии не менее 150-200 мм. Это не создаст в дальнейшем проблем, если Вы решите смонтировать подвесной или натяжной потолок.
• При прокладке вертикального участка электропроводки оставляется «зона безопасности» по 100 мм с каждой стороны. Здесь не рекомендуется закреплять что-либо
• Расстояние от вертикального кабеля до угла стены, оконного или дверного проема должно быть не менее 200 мм (включая 100 мм зоны безопасности). Это исключит возможное разрушение стены при выполнении штроба
• Строгих требований по высоте размещения розеток и выключателей нет. Есть рекомендации.

Из личного опыта можем посоветовать устанавливать розетки на высотах:

1. 400 мм от пола – во всех помещениях
2. 950-1000 мм – в кухнях с низкими кухонными гарнитурами
3. 1100-1150 мм – с высокими

Оптимальная высота выключателя – 900 мм.

В целом схема электроснабжения частного дома должна выглядеть следующим образом:

• ввод (220В). Ноль (N) и фаза (L) заводятся во вводной автомат защиты;
• с него, на электросчетчик;
• далее L подключается к каждому из автоматов защиты определенной группы потребителей (параллельно), затем на УЗО этой же группы;
• N подается на УЗО сразу после счетчика;
• Отсюда L параллельно подключается к защитным автоматам конкретных потребителей (холодильник, компьютер, микроволновая печь), а от них непосредственно на потребитель;
• N после УЗО подается на соответствующую шину, к которой подключается потребитель;
• Кроме этого потребитель должен подключаться к заземлению (РЕ) защитной нейтрали.

Готовимся к монтажу электропроводки

Прежде, чем перейти к практическим работам, необходимо закупить материалы и обзавестись необходимым инструментом. Если электрика в доме предполагается к выполнению по проекту, то состав необходимых оборудования и материалов указан в спецификации. Если нет, то в зависимости от применяемой схемы из материалов Вам, скорее всего, потребуется:

• Электрический провод и кабель в ассортименте
• Распределительный щиток (ЩР). В частном доме необходимо иметь два щитка – внешний и внутренний
• УЗО и дифференциальные автоматы защиты
• Розетки
• Подрозетники
• Выключатели
• При необходимости гофрированная трубка для прокладки (гофра) и кабель-каналы требуемой геометрии
• Клеммники (соединительные элементы для монтажа кабеля без пайки)
• Изолента
• Метизы для крепежа

Количество кабеля в первом приближении рассчитывается по составленным схемам или проекту. При этом обязательно следует делать запас на монтажные припуски (из расчета 100-150 мм на каждую точку). А вот конкретные характеристики кабеля, УЗО и автоматов указано в проекте или выбирается с учетом планируемого максимума потребляемых мощностей.

Рассчитать это значение для электроснабжения дома вполне можно самостоятельно. Для этого достаточно школьного курса физики и знания необходимых формул, которые легко можно найти в справочниках и интернете.

Чаще всего электрическая схема реализуется с использованием кабели ВВГ российского производства:

• 3х1,5 – жесткий кабель с тремя медными жилами сечением по 1,5 мм². Электрика в частном доме на участке от осветительного прибора до монтажной коробки и выключателя прокладывается этим кабелем
• 3х2,5 – самый ходовой кабель. Им прокладываются основные участки внутридомовой электропроводки (от соединительной/распределительной коробки до розетки, от ЩР до распредкоробок)
• 2х6 – разводка электрики в доме выполняется этим кабелем на участке от вводного устройства (ВРУ) до внутреннего ЩР
• 5х6 – используется, если в коттедже имеются потребители, которым необходимо трехфазное питание (электроплита, место подключения сварочного аппарата и т. п.)

Наиболее востребованными автоматами являются изделия, рассчитанные на силу тока:

• 20А – используются в розеточных группах
• 16А – для линий осветительного оборудования (внутридомовых источников освещения)

Монтаж электропроводки

Практические работы по реализации схемы электрической сети будут зависеть от следующего:

• Из каких материалов изготовлены межкомнатные стены (каменные, деревянные или гипсокартонные)
• Какого типа проводка в загородном доме (открытая, комбинированная или закрытая) предполагается к установке
• Места выполнения прокладки (по стене или под полом)

Монтаж электричества можно выполнить разными вариантами.

• Провести электромонтажные работы до этапа оштукатуривания стен (кабель крепится по поверхности стены и в дальнейшем закрывается штукатурным составом)
• Выполнить прокладку электропроводки дома в предварительно проделанных штробах (каналах в стене или штукатурке)
• Проложить кабель в полостях стен из ГКЛ
• Если планируется установка наружной электрической проводки, предварительно крепятся кабель-каналы

Разметка каналов

Электропроводка в частном доме прокладывается по факту выполнения всех подготовительных работ.

Работы начинаются с разметки. Удобнее всего выполнять ее с использованием лазерного уровня. Необходимую точность может обеспечить и водяной уровень, однако работать с ним достаточно неудобно.

Этапы этой работы следующие:

• На стены переносятся места будущей установки розеток и выключателей
• Размечаются горизонтальные и вертикальные участки кабеля, подлежащего укладке
• Обозначаются места установки соединительных и распределительных коробок, ШР, счетчика

Штробление стен

Будем исходить из того, что обустраивается электрика в доме с каменными стенами (блоки, кирпич) и предстоит скрытый монтаж.

• В местах установки оконечных элементов высверливается место под установку подрозетников (коробок). Для этого можно использовать перфоратор или ударную дрель с коронкой по бетону нужного диаметра
• Прорезаются горизонтальные штробы для последующего монтажа электропроводки в доме. Удобнее всего делать это специальным инструментом, штроборезом. Если его нет, то можно использовать болгарку с алмазным кругом по бетону и перфоратор. Данные работы приводят к образованию огромного количества пыли. Поэтому рекомендуется закрыть дверь в помещение и работать в респираторе и защитных очках
• Выполняются вертикальные штробы. Используется тот же инструмент и технология, что и при штроблении горизонтальных участков

После того, как осядет пыль, рекомендуется убрать мусор. При наличии промышленного пылесоса, собрать пыль.

Монтаж кабельно-проводниковой продукции

Согласно схеме устанавливаются подрозетники, соединительные и распределительные коробки. Для этого рекомендуется использовать гипс или строительный алебастр.

При установке подрозетников требуется учитывать два момента.

• Если планируется оштукатуривание стен частного дома или использование иных отделочных материалов, внешняя кромка подрозетника должна выставляться в плоскости будущей наружной поверхности стены (немного выступать за пределы стены, в которой монтируется)
• Подрозетник требуется установить таким образом, чтобы нижняя грань вставленной в него розетки (вариант, выключателя) располагалась параллельно полу

Монтаж распределительной коробки

Распределительные коробки используются для стыковки и разветвления электропроводки по заранее разработанной схеме.

Установка распределительной коробки может осуществляться, как открыто, так и скрыто. При скрытой установке коробка монтируется в специально подготовленное отверстие в стене и закрепляется алебастром. Это отверстие подготавливается на стадии штробления стен.

Далее с конца, подведенного к коробке кабеля, снимается изоляция (со всего кабеля и каждого из проводников). Подготовленная часть вводится в распределительную коробку через специальные отверстия в ее стенках, которые требуется предварительно прорезать.

После этого концы разных кабелей соединяются с обязательным учетом полярности в единую схему:

• «Земля» (РЕ) имеет желто-зеленую оплетку
• Рабочий ноль (N) – синюю
• Фаза (L) – красную или коричневую (иногда белую)

Соединения выполняются с использованием специальных клеммников или иных соединительных устройств, которых существует достаточно много. Использование скруток – недопустимо.

Собранный участок электропроводки необходимо прозвонить.

Монтаж распределительного щитка

Внутренний распределительный щиток электроснабжения рекомендуется устанавливать в непосредственной близости от счетчика и места ввода подающего кабеля.

Он может крепиться на стене дома, либо убираться в специальную нишу. Это зависит от исполнения щитка – скрытой или открытой установки.

Работы требуется выполнять в строгом соответствии с требованиями ПУЭ (седьмое издание, глава 7.1.).

В электрощитке имеются специальные рейки DIN, на которых закрепляются все защитные автоматы и УЗО. В зависимости от модели щитка в его дверце может потребоваться прорезать нужное количество отверстий.

Не рекомендуется размещать щиток в помещениях с повышенной влажностью.

После того, как схема системы электроснабжения полностью собрана, ее прозванивают (убеждаются в исправности).

После этого крышки соединительных и распределительных коробок закрываются и штробы по всей длине заделываются цементным или штукатурным раствором.

На этом электромонтаж первого этапа заканчивается.

Установка электротехнических изделий

Работы по установке электротехнических изделий относятся ко второму (завершающему) этапу. Они выполняются после окончания отделки помещений коттеджа.

Работы по установке электротехнических изделий включают в себя:

• Установку выключателей и розеток
• Расстановку и подключение потребителей
• Подключение осветительных приборов
• Проверку работоспособности электропроводки дома в целом

Заключение

Электроснабжение дома – система, которая при халатном и невнимательном отношении к ней может доставить немало хлопот ее владельцу. Некорректно разработанная схема, некачественный материал и неквалифицированный монтаж могут свести на нет все позитивные ожидания. Мы рекомендуем работать только с профессионалами своего дела. И этот профессионализм должен быть подтвержден реальными успешными примерами работ.

Читайте другие статьи по данной тематике

Прокладка проводки по потолку	Как провести электропроводку по полу
Монтаж электропроводки в деревянном доме: описание и правила	Монтаж электропроводки своими руками
Открытая электропроводка	Однолинейная схема электроснабжения частного загородного дома
Резервное электроснабжение загородного дома	Технология монтажа кабель канала из ПВХ
Скрытый электромонтаж в подробностях	Автономное электроснабжение загородного дома: готовые решения
Как выполнять электропроводку в каркасном доме	Как сделать электропроводку в доме из бруса
Ретро электропроводка на роликах, изоляторах	Типовые проекты электрики дома
Как сделать электропроводку в деревянном доме	Как правильно осуществить прокладку вводного канала в дом

Услуги по данной тематике

Внутренний электромонтаж	Электрика под ключ
Умный дом под ключ	Электрика в деревянном доме под ключ
Электрика в деревянном доме	Монтаж электрики
Проектирование электроснабжения	Монтаж ретро проводки
Прайс-лист на электромонтажные работы	Проектирование электроснабжения частного дома
Электрика в частном доме под ключ	Электрика в каркасном доме под ключ
Цены на проект электрики	Проект электроснабжения
Расчет стоимости электромонтажных работ	Цена на установку умного дома
Монтаж умного дома	Проектирование умного дома

описание основных способов подключения к ЛЭП

Как только будет построено новое жилое строение, владелец домовладения задаётся вопросом: «Как выполнить ввод электроэнергии в дом». Ведь сложно представить жизнь современного человека без пользования им электрическими приборами.

Электроэнергия, не только позволяет обрести необходимый уровень комфорта, но без этого явления невозможны многие виды досуга и развлечения.

Оформление документации

Подключение электроснабжения должны осуществлять только профессиональные электрики имеющие допуск к выполнению подобного класса работ. Необходимый объём документации, который следует собрать для подключения электричества зависит от региона, где осуществляется подключение жилого объекта, а также от вида строения. Обязательно при подключении электричества потребуется проектная документация домовладения, в которой должна быть приложена принципиальная схема электропроводки. Кроме того необходимо получить Технические Условия на подключение к сетям от энергосетевой организации. Так же необходимо подготовить и предъявить схему учета, согласованную с Энергосбытовой организацией

Как производится натяжение кабеля

После закрепления проводника на специальных роликах, приступают к его натяжению. Для этого требуется наличие следующего инструмента:

• ручная лебедка;
• натяжное устройство;
• динамометр.

Ручная лебедка посредством анкерных болтов крепится на ближайшей опоре, а по ней, с помощью натяжного устройства, производится натягивание кабеля. Сила натяжения регламентирована технической документацией и контролируется с помощью динамометра.

Виды подключения дома к ЛЭП

Существуют три основных способа ввода в дом электричества:

1. Подключение дома к воздушной линии с помощью алюминиевого, не изолированного провода.
2. Подключение с помощью СИП-кабеля.
3. Подземное подключение.

Первый способ, в настоящее время используется крайне редко. Если по каким либо причинам произойдёт разрыв фазного провода, то он будет представлять серьёзную опасность для жизни и здоровья людей, проживающих в данном доме. Кроме поражения электрическим током, возможно короткое замыкание двух проводников при провисании проводов или падения на них каких-нибудь тяжёлых предметов. Иногда виновниками неполадок на открытых линиях электропередач могут являться крупные птицы, которые попадаю между двумя провисшими не изолированными проводниками. Подключение с помощью самонесущего изолированного провода наиболее безопасный вариант воздушного подключения к домовладению электрического тока. Изоляция такого кабеля очень надёжна и хорошо защищает от возникновения короткого замыкания проводки. Если в результате непогоды произойдёт обрыв провода, то он не будет представлять опасности для людей. Подземное подключение электричества, является самым дорогим вариантом электрификации домовладения. Использование этого метода полностью исключает вероятность обрыва кабеля. Для осуществления такого метода подключения, потребуется приобрести специальный бронированный кабель.

Завершающие работы

Завершающим этапом выступает тестирование электросети. Выполняют проверку не только полностью собранной проводки, но и по мере установки контуров.

1. Каждую линию перед подключением к щитку проверяют с помощью контрольки. Делают ее своими руками из 2 кусков провода, патрона и маломощной лампочки. Ноль и заземление линии подключают к щитку напрямую, а фазу – последовательно через контрольку. Если при включении автомата лампочка не загорелась – все в порядке.
2. Если лампочка включается – на линии короткое замыкание. Необходимо отключить автомат и найти причину пробоя.
3. Проверяют каждую розетку, к каждой подключая нагрузку. Прозвонить нужно и каждый светильник.
4. Замыкают выключатели – все провода для них соединяют и закорачивают.
5. Затем всю группу нагружают до максимума, чтобы проверить срабатывание защитного автомата.

Для прозвонки понадобится специальный прибор – мультиметр или тестер.

Ввод электричества в деревянный дом

Эксплуатировать деревянное строение, возможно только в том случае, если будет полностью исключена вероятность короткого замыкания и перегрева вводной электропроводки. Многие владельцы деревянных домов не знают как увеличить безопасность такого строения. Прежде чем осуществить ввод электроэнергии необходимо привести внутреннюю проводку в надлежащее состояние. При эксплуатации электрических приборов в деревянном строении должны соблюдаться следующие правила:

1. Не допускается свободное перемещение вводной электропроводки. В этом случае возможно перетирание изоляции провода с образованием короткого замыкания. Высока вероятность обрыва вводного провода, если он будет случайно зацепленным каким-либо объектом при перемещении.


   Поэтому прежде чем осуществлять подключение к ЛЭП, необходимо обеспечить безопасную высоту вводного провода. Часть проводки на доме должна быть помещена в специальные кожухи, каналы, рукава, которые исключают свободное перемещение провода.

2. Соблюдать правила подключения мощных приборов. Использование таких потребителей электричества, требует выделенной линии электропроводки. При подключении приборов большой мощности следует оборудовать данный контур отдельным автоматическим предохранителем (электрическим автоматом).


   Схема подключения мощных приборов должна быть проработана ещё на стадии проектирования дома.

3. Стараться избежать подключение электроэнергии не изолированным проводом. Если к деревянному дому подключается не изолированный алюминиевый провод, то возможно возгорание конструкций при возникновении короткого замыкания в непосредственной близости от деревянного строения. Чтобы избежать негативных последствий неправильного подключения электричества к деревянному дому, необходимо после приведения внутренней проводки в надлежащее состояние, осуществить подключение с помощью самонесущего изолированного провода (СИП) или осуществить подземный ввод электричества. Такой способ подключения электричества, является самым безопасным для этой категории домовладений.

Подземный ввод электричества используется для подключение не только частных домов, но и многоквартирный объект в условиях городской застройки, также подключается таким способом.

Работы осуществляются в такой последовательности:

1. Получить разрешение на подземное подключение дома. Прежде чем осуществлять ввод электричества в дом под землёй, необходимо произвести необходимые расчёты и получить разрешение на проведение земляных работ. Рассчитать сечение проводника и марку используемого провода должны специалисты, также необходимо согласовать прокладку траншеи от опоры ЛЭП до фундамента дома. Глубина, на которую укладывается кабель, обычно, составляет 0,7 — 0,8 метра, и если на пути прокладки кабеля имеются другие подземные коммуникации, то необходимо согласовывать проведение земляных работ с представителями коммунальных служб. Когда все разрешительные документы будут готовы и электрическая схема будет рассчитана, можно перейти к осуществлению подключения электрического тока к деревянному дому.
2. От опоры ЛЭП до фундамента деревянного дома делается траншея глубиной около 0,8 метра. Место входа электрического кабеля в грунт усиливается с помощью металлической трубы, которая должна быть поднята по опоре ЛЭП на высоту до 2 метров. Обычно, ввод электричества в деревянный дом, не требует производить отверстия в фундаменте, поэтому кабель в этом месте свободно проводится под ним и выводится непосредственно за стеной дома. Необходимо в месте ввода кабеля в здание, (учитывая, что грунтовые воды могут проходить слишком близко, или в случае, когда грунт подвержен значительной деформации), применять асбестовые или железобетонные трубы, в которых происходит размещение кабеля. Необходимо тщательно герметизировать такое размещение токопроводящего материала, от возможного попадания внутрь трубы грунтовых вод. Если этого не сделать, то при замерзании воды, может быть повреждена токоведущая жила кабеля. Если для подключения электрического тока в деревянное домовладение понадобится пробить отверстие в фундаменте, то, диаметр такого отверстия должен в несколько раз превышает ширину кабеля.


   В отверстие необходимо установить толстостенную металлическую трубу в которой и будет проложен электрический кабель. Когда кабель будет уложен по всем правилам траншею зарывают, предварительно разместив под землёй над кабелем ленты с надписью: «Осторожно кабель».

Как проложить кабель в земле видео смотрите ниже:

Обеспечение безопасности

Электричество на даче требует соблюдения тех же мер безопасности, что и в многоэтажном доме. Чтобы предупредить возникновение аварийных ситуаций и поражение током, необходимо использовать УЗО, автоматы и заземление.

Заземление

Для обслуживания дачных поселков чаще всего использовался кабель, в котором ноль и заземление совмещены. При его обрыве на корпусах электроприборов накапливается напряжение, что опасно. Поэтому владельцу дачи нужно самостоятельно смонтировать заземляющий контур. Он представляет собой металлический равнобедренный треугольник, на концах которого закреплены электроды. Высота электрода от 2 до 3 м, длина стороны треугольника – от 1 до 3 м. В качестве электрода используется стальной уголок 50*50 мм с толщиной стали не менее 4 мм. Для «стороны» треугольника берут полосу 40*4 мм.

Конструкцию закапывают в землю на расстоянии не ближе 1 м и не дальше 10 м. К электроду, ближайшему к дому, подсоединяют заземляющий провод, выходящий от распредкоробки.

Защитная автоматика

Чтобы защитить эклектическую сеть от перегрузок, а оборудование – от замыкания и перегорания изоляции, используются защитные устройства.

Автоматы защиты – монтируются на каждую группу потребителей отдельно. Модуль при превышении установленного напряжения или силы тока отключает обслуживаемый контур. После восстановления нормальной подачи тока – включает.

УЗО – защитный модуль, который реагирует на токи утечки, возникающие при повреждении изоляции или при обрыве нулевой жилы. УЗО отключает подачу тока на потребителя и тем самым предупреждает возгорание на пробитом участке.

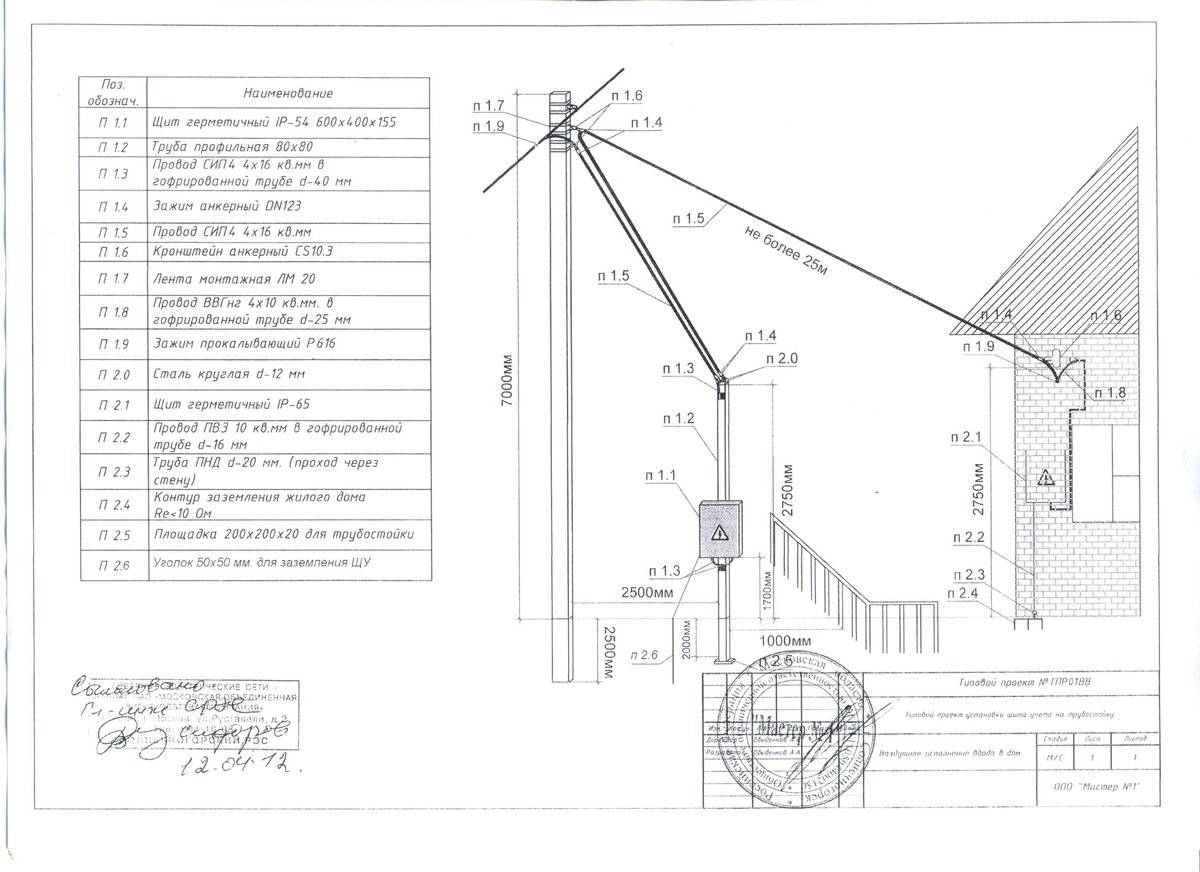

Ввод электричества с помощью СИП

Самонесущий изолированный провод, является современным и безопасным элементом, позволяющим осуществить ввод электричества в дом непосредственно со столба. Монтаж осуществляется в таком порядке:

1. Получить разрешение на подключения электричества.
2. Приобрести необходимое количество провода и арматуры для его крепления.
3. Пригласить специалистов, которые имеют необходимый доступ к осуществлению этого вида работ, и подключить электрический ток от ЛЭП к электрическому щитку.

Самостоятельно заниматься выполнением этого вида работы не рекомендуется. Даже если имеются навыки работы с электрическим оборудованием. В противном случае можно получить штраф за самоуправство, а если в результате неправильного подключения возникнут неполадки на линии электропередач, то потребуется компенсировать расходы на устранение аварийной ситуации. Ввод электричества таким способом в дом позволяет минимизировать вероятность обрыва провода во время непогоды. Применение СИП позволяет не опасаться поражения электрическим током, даже если произойдёт обрыв кабеля. Изоляционная оболочка надёжно защитит от распространения электричества по металлическим предметам, при соприкосновении с ними СИП-кабеля.

Как сделать ввод электроэнергии в дом видео смотрите ниже:

Инструменты и материалы для работы

Для прокладки электропроводки потребуется следующее:

• ножницы, пассатижи, отвертки;
• шуруповерт; болгарка с алмазным диском, штроборезы;
• молоток, монтажное зубило;
• шпатель и материалы для заделки стен – алебастр, гипс;
• крепеж;
• провода и кабели нужного сечения;
• розетки, выключатели, подрозетники;
• защитные автоматы, УЗО, распредкоробки;
• соединительные клеммы.

Для работы с электропроводкой лучше брать инструмент с резиновыми рукоятками.

Нюансы при вводе электричества в частный дом

При подключении электричества следует учитывать следующие особенности:

1. Если расстояние от точки подключения до опоры ЛЭП составляет более 25 метров, необходимо установить ещё один столб, на расстоянии до 10 метров от домовладения.
2. Воздушное подключение проводов должно осуществляться на высоте не менее 6 метров.
3. Если требуется увеличить мощность передаваемой в частный дом по воздушной линии, необходимо выполнить такое подключение проводом СИП-4.
4. Крепление арматуры для ввода электричества в дом, должна осуществляться на стене домовладения на высоте не менее 2,75 см.
5. Если ввод в дом электрического тока осуществляется под землёй, то при выводе провода с внешней стороны стены, его необходимо поместить в металлическую трубу. Такая труба ведётся от места выходы проводки до наружного электрического щитка.
6. При разделе дома на два хозяина возможна одноконтурная схема подключения здания, но в этом случае, необходимо установить 2 электросчётчика.

Сечение кабеля абонентского ответвления

Регламентированный порядок прокладки проводников по воздуху указан в правилах устройства электроустановок. Требования правил установлены для линий электропередач напряжением до 1000 В.

Расчёты сечения кабеля должны происходить исходя из режима работы: нормальный, аварийный или монтажный. Так как ответвление стандартное, то следует выбирать нормальный (номинальный) режим. ПУЭ предусмотрено минимально допустимое сечение провода:

• Допускается применять провод из стандартного алюминиевого сплава (нетермообработанный) сечением не менее 25 мм².
• При использовании проводника из соединения стали и алюминия (термообработанный), его сечение должно составлять также 25 мм².
• Если прокладывают медный провод, то его сечение может быть 16 мм².

Вышеперечисленные показатели подходят при нормативной толщине стенки гололёда не более 10 мм. Если толщина достигает 15 мм и выше, то сечение алюминиевого и сталеалюминиевого кабеля остаётся неизменным, а медный проводник необходимо увеличить до 25 мм².

Информация представлена в главе 2.4 ПУЭ.

Что такое шкаф вводного устройства

Вводное устройство можно кратко классифицировать как все коммутационные и другие управляющие электроэнергией устройства, которые установлены непосредственно на вводе основной магистрали. Для удобства монтажа подобных приборов используют специальные шкафы, в которых предусмотрены специальные крепления.

В шкафах вводного устройства могут быть расположены:

• предохранители;
• рубильники;
• автоматические выключатели;
• счётчики.
• измерительные приборы.

Несколько примеров защиты вводного кабеля

Самой лучшей защитой вводного кабеля является его изоляция и способ прокладки таком месте, где его никто не достает. Это может быть способ прокладки под землёй или по воздуху. Для предотвращения пагубного воздействия природных условий, проводник можно проложить в специальной ПВХ-трубке, но так делают немногие, из-за значительного повышения стоимости конструкции.

Для защиты провода в стене лучше всего использовать металлическую трубу. Заменой металлу может служить тот же ПВХ, который имеет более доступную цену.

Составление заявки

Этот документ не имеет строго установленной формы, но в нём обязательно должна быть указана вся необходимая информация. При оформлении заявки от физического лица на подключение с мощностью не больше 15 кВт, в документе должно быть отображено следующее:

• Личные данные заявителя, которые включают фамилию, имя и отчество.
• Нужно отразить паспортные данные — серию, номер, дату и место выдачи.
• Указывают место жительства.
• Нужно перечислить то оборудование, которому необходимо обеспечить электропитание, а также указать месторасположение.
• Сроки запуска энергопотребляющих объектов.
• Нужно сообщить максимальное значение мощности для каждого.

Как ввести электричество в частный дом

Чаще всего в населенных пунктах, где преобладают частные дома, применяют воздушные линии электропередач. Однако можно использовать и кабельные подземные линии.

Часть такой линии от ближайшей опоры до входа в дом принято называть ответвлением. Он может быть проложен по воздуху или под землей. Законодательно определено, что филиал принадлежит собственнику ЛЭП. В его обязанности входит содержание, эксплуатация и реконструкция филиалов. Самостоятельная работа без согласия владельца ЛЭП запрещена.

Для создания новой ветки и подключения ее к вводу здания необходимо иметь проект, который необходимо согласовать с представителями собственника линии перед началом работ. В документе должен быть отражен перечень всех технических решений и материалов.

Если самостоятельно выполнить разветвление затруднительно, то следует заключить договор с энергоснабжающей организацией на подключение здания к ЛЭП и оплатить оказание услуги.

По старым правилам ответвления для частных домов с однофазной схемой выполнялись двумя проводниками:

В трехфазных цепях использовались 4 проводника: три фазы (L1, L2, L3) и один объединенный ноль.

Действующие правила эксплуатации требуют разветвления совмещенного нулевого провода PEN на вводе в дом по адресу:

• рабочий N;

• защитный РЭ.

Для этого используются искусственные заземлители, дополнительно повышающие безопасность эксплуатации линий электропередач и не противоречащие требованиям действующих правил.

Подключение домового ввода к воздушной линии электропередач

Место расщепления можно выбрать на ближайшей опоре ЛЭП или в электрощите дома. Эта технология описана в статье. «Принципы работы систем заземления зданий TN-C и TN-C-S».

При выполнении расщепления внутри здания необходимо учитывать вероятность обрыва или перегорания нулевой жилы на ЛЭП. На рисунке ниже хорошо видно, что в случае аварийной ситуации электрический ток от всех ближайших подключений будет протекать через установленное повторное заземление дома.

Схема работы ответвления ВЛ 0,4 кВ для частного дома с повторным заземлением при обрыве линии на ноль (нажмите на картинку для увеличения)

В этой ситуации значительно возрастет нагрузка на провод ответвления PEN-проводника, он сильно нагреется и может перегореть. Устранить это можно применением проводов большой мощности, способных выдерживать такую ​​же нагрузку по току, что и линии электропередач.

Для этого для ответвительного PEN-проводника выбирают провод с площадью поперечного сечения S, равной такой же величине для проводной линии S линии.

При расщеплении PEN-проводника непосредственно на опоре ВЛ для домовладельца эта задача упрощается, и нет необходимости делать большой запас толщины провода. Их можно уменьшить до разумных пределов, обеспечив нормальное протекание тока нагрузки. А вот к распределительному щитку дома придется тянуть три жилы, не две для однофазной цепи и пять, а не четыре для трехфазной.

Состав жил кабеля для присоединения к ответвлению с повторным заземлением на опоре по схеме TN-C-S

Переход от системы TN-C к системе TN-C-S определяется расположением цепи разветвления PEN-проводника.

Для соединения зданий по схеме TN-C повторное заземление и расщепление PEN-проводника не производится, а количество жил в кабеле уменьшается на единицу.

Присоединение домового ввода к подземной кабельной линии электропередачи

Все принципы построения электрической схемы, рассмотренные для воздушной линии электропередачи, полностью соответствуют требованиям присоединения к кабельным линиям. Отличия заключаются в способах расположения и механического соединения составных частей навесной секции. Коммутация жил ответвительного кабеля на подземную линию осуществляется в специальном металлическом шкафу.

Для его установки необходимо выполнить фундамент, обеспечивающий устойчивость конструкции при деформации грунта при промерзании зимой и в условиях осенне-весенней распутицы.

Материал и конструкция шкафа должны соответствовать требованиям повышенной прочности, чтобы выдерживать попытки проникновения вандалов в электрооборудование. С этой целью такие шкафы рекомендуется поднимать на высоту более двух метров. Такие же шкафы часто располагают на опорах ВЛ.

Все работы на ВЛ и подземной кабельной линии, включая монтаж ответвлений, выполняются исключительно по утвержденному проектом местной сервисной организацией. Самостоятельные соединения строго запрещены и опасны для жизни!

Конструктивные особенности воздушной ветки

Провода электрической цепи крепятся к опорам через фарфоровые, стеклянные или полимерные изоляторы. В случае использования самонесущих кабелей СИП применяются специальные крепления, которые продаются вместе с кабелями. При размещении ответвления важно соблюдать все расстояния, обеспечивающие безопасное использование электроэнергии.

Конструктивные особенности воздушной ветки (нажмите на картинку для увеличения)

Если расстояние от ближайшей опоры до входа в дом превышает 25 метров, то необходимо установить дополнительную опору в качестве промежуточной. При расположении проводов над проезжей частью минимальный провес нижнего провода должен быть не менее 6 метров.

При необходимости размещения кабелей над путями их необходимо монтировать на высоте более 3,5 метров. Расположение изоляторов на стене дома выбирают таким образом, чтобы прикрепленные к ним провода располагались над землей не менее чем на 2,75 метра. Недопустимо выращивание деревьев и даже кустарников под электрическими проводами.

Над закрепленными изоляторами могут быть элементы кровли, балкона и других архитектурных сооружений. Расстояние от них до токоведущих частей должно превышать 0,2 м. Для присоединения изолированных алюминиевых проводов к линии используются скрутки или специальные зажимы.

Правила устройства ответвлений с отдельными проводами

Ввод проводов ВЛ в ​​деревянное здание

Этот способ широко применялся до продажи СИП кабелей СИП. Для его использования делается проход через стену изолированным проводом, который дополнительно отделяется от стены фарфоровой втулкой, воронкой и полутвердой изолирующей трубкой из резины или полиэтилена.

Каждый провод схемы крепится к своему изолятору, установленному возле ввода. Ее можно сделать общей для всех проводов, но их прокладку необходимо производить в отдельных изолированных трубах. Утеплители на стене дома должны отстоять друг от друга не менее чем на 20 см.

Правила прокладки кабеля

Для малоэтажных зданий используется трубная опора и ввод кабеля осуществляется через крышу.

Схема организации ввода кабеля в малоэтажное сооружение

При этом способе необходимо обеспечить удаление кабеля от крыши на 2 метра и более. Стальная трубная эстакада требуется для подключения к контуру заземления дома.

В некоторых случаях удобно использовать поддельный пост.

Схема организации ввода кабеля с помощью удлинительной стойки

В этом случае также рекомендуется провести кабель по опоре в стальной трубе.

При любом способе подключения ответвительные провода или кабель должны быть целыми, без разрывов и соединений. Они должны быть присоединены одним концом к линейным изоляторам, а другим концом непосредственно к клеммам вводного автомата для переключения на электросчетчик.

Установка вводного устройства

Длинные магистральные линии соединяют многих потребителей с трансформаторной подстанцией. При транспортировке электроэнергии постоянно возникают коммутационные нагрузки, сопровождающиеся переходными процессами, скачками мощности, колебаниями токов, напряжений и частот.

Во время грозы есть вероятность попадания энергии молнии в воздушные линии электропередач. Все эти неисправности призваны устранить защиту линии, но до момента их срабатывания может быть повреждена электропроводка дома.

Поэтому между ЛЭП и распределительным щитом дома необходимо смонтировать еще один шкаф, выполняющий функцию защиты электрооборудования здания от периодически возникающих на ЛЭП нештатных проникновений в электропроводку. Он называется вводным устройством. Он содержит:

• мощный автоматический выключатель или заменить его на обычный автоматический выключатель типа серии РБ-31 с комплектом предохранителей, оснащенных мощными плавкими вставками, рассчитанными на токи около 100 А;

• разрядники или ограничители перенапряжений, защищающие от проникновения высокого грозового потенциала;

• Цепь расщепления PEN проводника, соединенного с повторным заземлением.

На рисунке ниже показана конструкция трехфазного входного устройства. Для однофазной цепи ее упрощают за счет использования элементов только одной фазы.

Конструкция устройства ввода

Устройство ввода может быть размещено непосредственно на опоре воздушной линии электропередач или на стене дома снаружи. Его конструкция для подключения к подземным кабельным линиям разработана так же, как и для воздушных линий.

Наличие повторного заземления в доме требует установки молниезащиты и системы УЗИП.

В заключение еще раз отметим, что все работы на линиях электропередач и их опорах допускается производить только обученным и уполномоченным персоналом организации, за которой закреплено данное электрооборудование.

Читайте также по этой теме: Как обновить электрощит в частном доме

Имущество, оцененное Программы чистой энергии

Государственный и местный центр решений

Модель чистой энергии с оценкой собственности (PACE) представляет собой инновационный механизм финансирования повышения энергоэффективности и возобновляемых источников энергии в частной собственности. Программы PACE существуют для:

• Коммерческая недвижимость (обычно называемая Commercial PACE или C-PACE).
• Жилая недвижимость (обычно именуемая Residential PACE или R-PACE).

Коммерческие и жилые программы PACE имеют общую основу. Программы PACE позволяют владельцу собственности финансировать первоначальные затраты на энергию или другие приемлемые улучшения собственности, а затем со временем возмещать затраты посредством добровольной оценки. Уникальная характеристика оценок PACE заключается в том, что оценка привязана к имуществу, а не к человеку.

Финансирование PACE для проектов экологически чистой энергии, как правило, основано на существующей структуре, известной как «финансовый район, обеспеченный землей», который часто называют районом оценки, районом местного улучшения или другим подобным выражением. В обычном оценочном районе местное правительство выпускает облигации для финансирования проектов общественного назначения, таких как уличные фонари, канализационные системы или подземные коммуникации.

Недавнее расширение этой модели финансирования на энергоэффективность и возобновляемые источники энергии позволяет владельцу собственности внедрять улучшения без крупного авансового платежа наличными. Владельцы собственности, добровольно решившие участвовать в программе PACE, возмещают свои затраты на улучшение в течение установленного периода времени — обычно от 10 до 20 лет — за счет оценки имущества, которая обеспечивается самой собственностью и оплачивается в качестве дополнения к счетам налога на имущество владельцев. Неуплата обычно приводит к тем же последствиям, что и неуплата любой другой части счета по налогу на имущество.

Оценка PACE — это долг собственности, то есть долг привязан к собственности, а не к владельцу (владельцам) собственности. В свою очередь, обязательство по погашению может перейти вместе с правом собственности на недвижимость, если покупатель согласится взять на себя обязательство PACE, а новый первый владелец ипотечного кредита позволит сохранить обязательство PACE на имуществе. Это может устранить ключевой фактор, препятствующий инвестированию в улучшение энергопотребления, поскольку многие владельцы недвижимости не решаются вносить улучшения в недвижимость, если считают, что они не могут оставаться в собственности достаточно долго, чтобы полученная экономия покрыла первоначальные затраты.

Преимущества

• Обеспечивает надежное финансирование комплексных проектов в долгосрочной перспективе, обеспечивая положительный денежный поток большего числа проектов.
• Рассрочка погашения на многие годы, редко требуется авансовый платеж и отменяется требование о выплате долга при продаже или рефинансировании.
• Может привести к низким процентным ставкам из-за высокой гарантии погашения кредита, прилагаемой к счету налога на имущество.
• Помогает некоторым владельцам собственности вычитать платежи из их обязательств по подоходному налогу.
• Позволяет муниципалитетам поощрять энергоэффективность и использование возобновляемых источников энергии, не подвергая риску общие средства.
• Доступ к крупным источникам частного капитала.

Недостатки

• Доступно только для владельцев недвижимости.
• Не может финансировать переносные предметы (вкручиваемые лампочки, стандартные холодильники и т. д.).
• Может потребоваться специальное время сотрудников местных органов власти.
• Могут потребоваться высокие юридические и административные обязательства по установке.
• Не подходит для инвестиций менее 2500 долларов США.
• Потенциальное сопротивление со стороны кредиторов/залогодержателей, чьи требования к имуществу могут быть подчинены невыплаченной сумме оценки, если на имущество будет обращено взыскание.

Изучите наши популярные инструменты и ресурсы

Лучшие ресурсы для государственных и местных органов власти от Государственного и местного центра решений.

ПОСМОТРЕТЬ БОЛЬШЕ



Коммерческий PACE

Программы C-PACE существуют в нескольких штатах, регионах и местных органах власти. Программы различаются по нескольким параметрам, включая уровень организации (общегосударственные и местные программы), структуры финансирования и приемлемые меры. Более 37 штатов, а также округ Колумбия имеют законодательство, разрешающее C-PACE, и было профинансировано проектов на сумму более 2 миллиардов долларов.

Инструментарий C-PACE

Инструментарий C-PACE представляет собой набор из четырех частей ресурсов, которые любой штат или местное правительство может использовать для преодоления барьеров и получения выгоды от финансирования C-PACE. Ресурсы набора инструментов поддерживают передовой опыт и инновационные подходы, которые успешно используются правительствами штатов и местными органами власти для создания, присоединения или разработки программы C-PACE, реализации программы и привлечения внимания к проекту, а также для применения C-PACE для поддержки недостаточно обслуживаемых сообществ или достижения целей устойчивости.

Ресурсы

Набор инструментов C-PACE: обзор

Уроки коммерческого лидерства PACE: путь от законодательства до запуска

Жилой ПАСЕ

Жилой фонд PACE позволяет домовладельцам финансировать энергоэффективность, возобновляемые источники энергии и другие приемлемые улучшения в своих домах, используя частные источники капитала. Программы PACE обычно разрешены в соответствии с законодательством штата и утверждены на уровне местного правительства. Муниципалитеты могут напрямую управлять программами PACE для жилых помещений или через государственно-частное партнерство с одним или несколькими поставщиками PACE.

По состоянию на 2019 год более 200 000 домовладельцев внесли 5 миллиардов долларов в повышение энергоэффективности и другие улучшения своих домов благодаря финансированию PACE. Типичные проекты по благоустройству дома включают замену сломанных или неисправных систем отопления и охлаждения и водонагревателей; герметизация и изоляция воздуха; ENERGY STAR двери, окна, кровля; приборы ENERGY STAR; солнечные фотоэлектрические системы; и меры по сохранению водных ресурсов и обеспечению устойчивости (например, модернизация сейсмостойкости и защита от ветра). Программы финансирования PACE для жилья в настоящее время доступны в следующих штатах:

• Калифорния (10 активных программ)
• Флорида (4 активные программы)
• Миссури (3 активных программы).
