Промывка теплообменник: подробная инструкция

Чтобы ваш котел отработал бесперебойно весь заявленный срок службы и даже больше — необходимо проводить регулярную профилактическую очистку котла от накипи и сажи. Самое трудное, что вам предстоит в этом процессе – промывка теплообменник.

Частота профилактики обычно определяется заводом-изготовителем и прописана в паспорте на котел. Однако это некая усредненная величина, в реальности же она зависит от того работает ли котел на подготовленной или обычной воде и какова степень жесткости этой воды.

Наиболее подвержены образованию накипи двухконтурные котлы, имеющие вторичный контур для ГВС. По мнению специалистов, такие котлы нуждаются в промывке ежегодно, а при повышенной жесткости воды – до 2-х раз в год.

Содержание:

  1. Признаки того, что теплообменник нуждается в промывке
  2. Чем опасна накипь для котла
  3. Какие существуют варианты промывки
  4. Пошаговая инструкция промывки теплообменника
  5. Установка магнитной обработки воды

Признаки того, что теплообменник нуждается в промывке

Покупая отопительный и водонагревающий котел, потребитель должен понимать, что данное оборудование нуждается в регулярной профилактической очистке от накипи.

Одноконтурный отопительный котел рекомендуется чистить от накипи 1 раз в 3-4 года. Процесс накипеобразования происходит в нем только при замене либо добавлении в систему свежей воды. Делается это достаточно редко, поэтому особых проблем с накипью в таком котле возникать не должно.

 С двухконтурным котлом дело обстоит немного иначе. В зависимости от жесткости вашей воды промывка теплообменник контура ГВС при жесткой воде должна быть ежегодной. При более мягкой воде вы можете чистить теплообменник контура ГВС 1 раз в 1,5-2 года.

Контур отопления двухконтурного отопительного котла необходимо чистить с той же периодичностью, что и у одноконтурного котла. Профилактическую чистку желательно делать перед началом отопительного сезона.

Проведение профилактической чистки и промывки теплообменника экономически выгоднее и безопаснее для потребителя, чем проблемы, связанные с поломкой, ремонтом или заменой котла в разгар отопительного сезона. Поэтому рекомендуем вам не игнорировать обслуживание вашей техники.

Помимо регулярной профилактики вы можете воспользоваться одним из следующих способов подготовки воды для котла:

  • Ионный обмен
  • Полифосфатные дозаторы
  • Магнитная обработка воды
  • Использование дистиллированной воды или антифриза (только на замкнутом контуре)

Используя для котла подготовленную воду вы частично или полностью сможете решить вопрос накипеобразования и необходимость в постоянной профилактической промывке теплообменника пропадет.

Если вы не проводите регулярного обслуживания котла, обратите внимание на следующие признаки, свидетельствующие о том, что котел нуждается в очистке:

  • упал напор воды и давление в системе
  • увеличился расход газа или электроэнергии
  • снизилась температура в помещении при обычных условиях работы котла
  • из котла слышны булькающие и шипящие звуки

Эти факторы чаще всего свидетельствую о зарастании теплообменника и трубок, через которые проходит вода, накипью.

Чем опасна накипь для котла

Накипь представляет собой твердые отложения солей жесткости, оседающие на металлических стенках теплообменников и труб, по которым циркулирует вода. Зарастание накипными отложениями стенок теплообменника и труб приводит к уменьшению диаметра внутреннего прохода и как следствие – уменьшению напора воды, падению давления в системе, повышенной нагрузке на насос, а также перегреву и разрушению стенок теплообменника.

Чтобы не выйти из строя котлу нужно равномерно нагреваться и так же равномерно охлаждаться. С накипью это становится невозможным, т.к. она обладает очень низкой теплопроводностью. Металл, нагревающийся с внешней стороны (например, газом), из-за слоя накипи не может отдать тепло теплоносителю. В результате возникают локальные места перегрева металла, который при росте температуры, может потечь, образовав свищ.  На промышленных котлах это приводит к возникновению аварийных ситуаций.

На бытовых котлах слой накипи в первую очередь ведет к перерасходу тепловой энергии (газ либо электричество), идущей на нагрев теплоносителя. Из курса теплофизики известно, что слой накипи в 5 мм приводит к перерасходу тепловой энергии до 30%. Также накипь приводит к ускоренному износу либо полному выходу из строя деталей котла.

Особенно актуальна проблема зарастания накипью на двухконтурных котлах. Если в систему отопления есть вариант залить подготовленную воду или специальный теплоноситель, то контур ГВС нуждается в обязательной защите и регулярной очистке от накипи, т.к. работает на проточной водопроводной воде.

Итак, если накипь своевременно не удалять и не использовать современные способы предотвращения отложений накипи, то котел постепенно будет зарастать.  Сначала образуется тонкий, легкоудаляемым налет, затем он наслаивается, и с течением времени, появляется толстый известковый камень, удалить который за один раз практически невозможно даже при помощи сильнодействующих антинакипных средств.

Поэтому обслуживание котла должно быть регулярным.  Хороший хозяин также обязательно выберет подходящий ему способ умягчения воды для предотвращения отложений.

Какие существуют варианты промывки

Очистить котел от накипи возможно механически, проведением декальцинации, а также способами, предотвращающими отложения — установкой систем водоподготовки или заполнением отопительной системы специально подготовленной водой (для одноконтурных котлов).

Механическая чистка чаще всего используется на промышленных котлах совместно с использованием декальценирующих средств (кислот или специальных антинакипинов). Это очень трудоемкая процедура, т.к. порой, налет настолько твердый, что его приходится высверливать.

В бытовых условиях для предотвращения отложений рекомендуется установка умягчающих воду фильтров либо антинакипных магнитных преобразователей. 1 раз в 3-4 года необходимо вскрывать котел, чтобы убедиться в отсутствии накипи. Т.к. идеального средства умягчения воды в природе не существует, и у всех фильтров имеются свои недостатки, то в малых количествах накипь все же может образовываться. Поэтому при необходимости детали котла необходимо очистить с помощью любого антинакипного средства.

Если вы выбрали вариант без установки предварительного умягчающего фильтра или магнитного преобразователя воды, то первое время котел необходимо вскрывать 1 раз в год перед отопительным сезоном. В течение 2-х лет вам будет ясно нуждается ли теплообменник котла в ежегодной промывке или вы можете проводить данную процедуру 1 раз в 2-3 года.

О фильтрах, предназначенных для умягчения воды, подробнее можно почитать в статье об умягчителях воды для квартиры

Для одноконтурных котлов самый простой способ защиты от отложений – заливка в отопительный контур дистиллированной воды или специального теплоносителя. В некоторых источниках утверждают, что дистиллированная вода имеет высокие показатели коррозионной активности, поэтому производители котлов и радиаторов не рекомендуют ее применение в качестве теплоносителя без дополнительных присадок, подавляющих коррозию.  Не спешите верить на слово таким заявлениям. Это скорее относится к очередному маркетинговому ходу. В замкнутой системе отопления при отсутствии поступающего в нее кислорода, окислительных процессов происходить практически не будет. Вода, полученная методом дистилляции, не приведет ваши трубы к разрушению.

Пошаговая инструкция промывки теплообменника

Итак, мы добрались, наконец-то, до момента вскрытия бытового отопительного котла для промывки его теплообменника.

Если вы по каким-то причинам не хотите разбирать котел – используйте способ промывки котла без съема теплообменника любой антинакипной жидкостью. В нашем случае это будет лимонная кислота, которая довольно хорошо удаляет накипь.

Понадобится:

  • лимонная кислота (30-50 г на 1 литр воды)
  • большая кастрюля на 6 литров (можно ведро)
  • шланг – 3шт
  • насос
  • блок питания

Последовательность действий:

  1. Перекройте подачу газа и воды в котле
  2. Отсоедините трубы подачи и выхода воды с первичного теплообменника
  3. Подключите шланги к контуру отопления
  4. К шлангу подачи воды подсоедините насос
  5. Третий шланг подсоедините к насосу и опустите в кастрюлю с водой
  6. Шланг слива воды также опустите в кастрюлю с водой
  7. Кастрюлю можно поставить на небольшой огонь, чтобы вода, циркулирующая между теплообменником и нашей кастрюлей, была горячей
  8. Засыпьте в воду лимонную кислоту
  9. Включите насос и оставьте котел в таком состоянии на 1-1,5 часа.
  10. Точно также промойте вторичный теплообменник ГВС, переподключив к нему шланги
  11. Включите насос и оставьте котел в таком состоянии на 2-3 часа, в зависимости от степени загрязнения котла накипью.
  12. После промывки присоедините все трубы подачи и выхода воды.

Если вы хотите промыть только контур ГВС и имеете возможность и желание разобрать котел для очистки – используйте способ промывки котла со съемом вторичного теплообменника. У разных марок котлов теплообменник снимается по-разному. Поэтому лучше всего найти инструкцию или видео по вашей модели в интернете.

Понадобится:

  • лимонная кислота (30-50 г на 1 литр воды)
  • кастрюля

Последовательность действий:

  1. Перекрыть доступ к котлу воды, газа, электричества
  2. Разобрать котел и снять  вторичный теплообменник
  3. При помощи пылесоса или щетки почистить все поверхности внутри котла
  4. Вторичный теплообменник положить в кастрюлю и покрыть водой, разведенной с лимонной кислотой (30-50г на 1 литр воды). Залить раствор воды с лимонной кислоты внутрь теплообменника, таким образом, чтобы вода показалась в отверстии подачи ГВС
  5. Прокипятить кастрюлю с теплообменником в течение 30-45 минут и оставить еще на 30 минут.
  6. Промыть теплообменник под проточной водой, удалив весь шлам и остатки накипи.
  7. При необходимости процесс повторить
  8. Установить теплообменник на место
  9. Собрать и подключить котел

Установка магнитной обработки воды

Если в процессе эксплуатации котла или при его покупке вы приняли решение, что хотите установить перед котлом систему безопасности от накипи, рекомендуем обратить внимание на магнитную обработку воды. Ее преимущество заключается в том, что это недорогая и абсолютно рабочая система, которая не оказывает вредного влияния на окружающую среду, легко монтируется в трубопровод, не требует замены картриджей, и не дает солям жесткости откладываться на теплообменнике и трубах.

Принцип магнитной обработки воды основан на воздействии высокоградиентного магнитного поля на способность содержащихся в воде, в составе гидрокарбонатов ионов кальция, магния, образовывать твердый нерастворимый осадок в толще воды. Без магнитной обработки воды, образующийся в процессе нагрева нерастворимый осадок карбоната кальция, магния осаждается на границе раздела твердой и жидкой фазы (т.е. на стенках теплообменников, тэнов, трубах).

Благодаря магнитной обработке происходит процесс образования в толще воды «затравочных» кристаллов, которые являются центрами кристаллизации для всех последующих соединений карбоната кальция. Выпадение осадка переносится с границы раздела фаз в толщу воды. Также молекулы карбоната кальция теряют способность слипаться в крупные комплексы и находятся в толще воды в виде мельчайшей, невидимой невооруженным глазом взвеси.

В зависимости от химического состава воды и правильности подобранного оборудования вы можете полностью или частично избавиться от образования нового налета. Также магнитная обработка воды, с течением времени, размывает уже существующий налет, делая его рыхлым и легкоудаляемом при промывке системы.

Проверить работоспособность магнитного преобразователя воды вы можете, вскрыв котел до и через полгода-год после установки.

Магнитный преобразователь воды не является панацеей и не дает 100% эффекта на любой воде, как и ни один другой бытовой фильтр не способен дать 100% эффекта в реальных условиях. Однако в 80% случаев вы получите уверенный результат уменьшения или полного исключения образования накипи и поставленная задача будет решена. В итоге срок службы вашего котла будет продлен и проблем, а также поломок из-за жесткой воды не произойдет.

Магнитный преобразователь воды НакипOFF вы можете приобрести на нашем сайте или в розничных магазинах вашего города.

Как видите, самостоятельная промывка теплообменник от накипи возможна в домашних условиях и не является таким уж страшным делом. Более того, этот процесс можно сделать легче и реже с помощью применения средств предварительной подготовки воды, таких как антинакипные магнитные преобразователи или фильтры ионного обмена.

Теплообменник котла | Газовый | Пластинчатый теплообменник

По популярностиПо рекомендациям

25365075Показать все

ОРИГИНАЛ

ВИДЕО

ИТАЛИЯ

ВИДЕО

ИТАЛИЯ

ОРИГИНАЛ

Теплообменник Westen Quasar, Baxi Main, Main Digit, Mainfour, Roca Neobit 616170

Битермический теплообменник Вестен, Бакси, РокаWestenBaxiRoca NeobitQuasar 24Quasar 24FQuasar Plus 2. .

6 560 грн.

ИТАЛИЯ

ТУРЦИЯ

ИТАЛИЯ

Фиксаторы и прокладки битермического теплообменника Ferroli, Sime, Immergas, Nova Florida, Termet, Ariston, Baxi 34300600

Фиксаторы и сальники для теплообменников с разным диаметром патрубков отопления и гвсРассмотрим дета..

656 грн.

ИТАЛИЯ

ЕСТЬ ОПТ

Теплообменник Ariston Uno, Elexia, E.C.A, Fondital, Beretta, Nobel, Zoom, Rocterm, Solly, Viessmann, Biasi, Buderus 17B1901200

Теплообменник на горячую воду для газовых котлов Ariston UnoZoomTermalBuderusBerettaRoctermRensFerro..

1 845 грн.

ИТАЛИЯ

Теплообменник Ariston Uno, Elexia, E.
C.A, Fondital, Beretta, Nobel, Zoom, Rocterm, Solly, Viessmann, Biasi, Buderus 17B1901800

Пластинчатый теплообменник для газовых котлов на 18 пластинAriston UnoZoomTermalBuderusBerettaRocter..

2 460 грн.

ОРИГИНАЛ

ИТАЛИЯ

Теплообменник Ariston Clas, Genus, BS, Matis, Egis Plus, Clas Evo 24 FF (длина 225 мм) 65106297

Теплообменник котлов Аристон турбо версий выпуском с 2008 годаAriston Clas 24 FFAriston Clas System..

5 125 грн.

ИТАЛИЯ

ИТАЛИЯ

ТУРЦИЯ

ИТАЛИЯ

ВИДЕО

ОРИГИНАЛ

ЕСТЬ ОПТ

Теплообменник Beretta Idrabagno (Идрабаньо) 11, 11i, 10, 10i ➣ S081

Теплообменник колонки Беретта ИдрабаньоBeretta Idrabagno 10, 10iBeretta Idrabagno 11, 11iГазовые вод. .

5 535 грн.

ОРИГИНАЛ

ОРИГИНАЛ

ВИДЕО

Теплообменник Beretta Ciao, Smart, Ciao Nord, Ciao N, Ciao J CAI, Ciao D CAI ➣ R2310

Оригинальный теплообменник котла Beretta Теплообменник Beretta Ciao используется в котлах торговой м..

6 970 грн.

ЕСТЬ ОПТ

ИТАЛИЯ

ИТАЛИЯ

ИТАЛИЯ

ЕСТЬ ОПТ

ИТАЛИЯ

ЕСТЬ ОПТ

Теплообменник пластинчатый ГВС Zilmet 17B1901000 на 10 пластин для котлов Ariston Uno, Beretta, Elexia, Fondital Pictor, Viessmann Wh2B, Zoom, Rocterm, Nobel, Solly, Termal, Rens, Biasi

Теплообменник пластинчатый ГВС Zilmet 17B1901000 на 10 пластин для котлов Ariston Uno, Beretta, E.

.

1 640 грн.

ИТАЛИЯ

Теплообменник ГВС ребристый Zilmet 17B1901600 на 16 пластин для котлов Ariston Uno, Beretta, Elexia, Fondital Pictor, Viessmann Wh2B, Zoom, Rocterm, Nobel, Solly, Termal, Rens, Biasi

Теплообменник ГВС скоростной Zilmet 17B1901600 на 16 пластин для котлов Ariston Uno, Beretta, Elexia..

2 255 грн.

ОРИГИНАЛ

ИТАЛИЯ

ЕСТЬ ОПТ

Теплообменник Ariston Uno, Elexia, Fondital, Zoom, Rocterm, Nobel, Solly, Termal, Rens, Biasi 17B1901400

Теплообменник пластинчатый Zilmet 17B1901400 на 14 пластин Ariston Uno Zoom Termal Buderu..

2 173 грн.

ОРИГИНАЛ

ОРИГИНАЛ

ИТАЛИЯ

ЕСТЬ ОПТ

УЦЕНКА

-15%

ИТАЛИЯ

ЕСТЬ ОПТ

ИТАЛИЯ

ИТАЛИЯ

Теплообменники газовых настенных котлов можно разделить на категории, в зависимости по принципу работы. Котлы бывают: битермические с сдвоенным теплообменником и с раздельными теплообменниками (первичный на отопление), вторичный (для нагрева горячей воды). Не в зависимости от модели котла и торговой марки, конструкция и размеры всех теплообменником прямопропорциональна тепловой мощности котла: с увеличением мощности длина рабочей части теплообменников битермических и монотермических увеличивается, что касается теплообменников пластинчатых увеличивается количество пластин, соответственно их толщина, более подробней расписано в описании каждой категории теплообменников для газовых котлов.

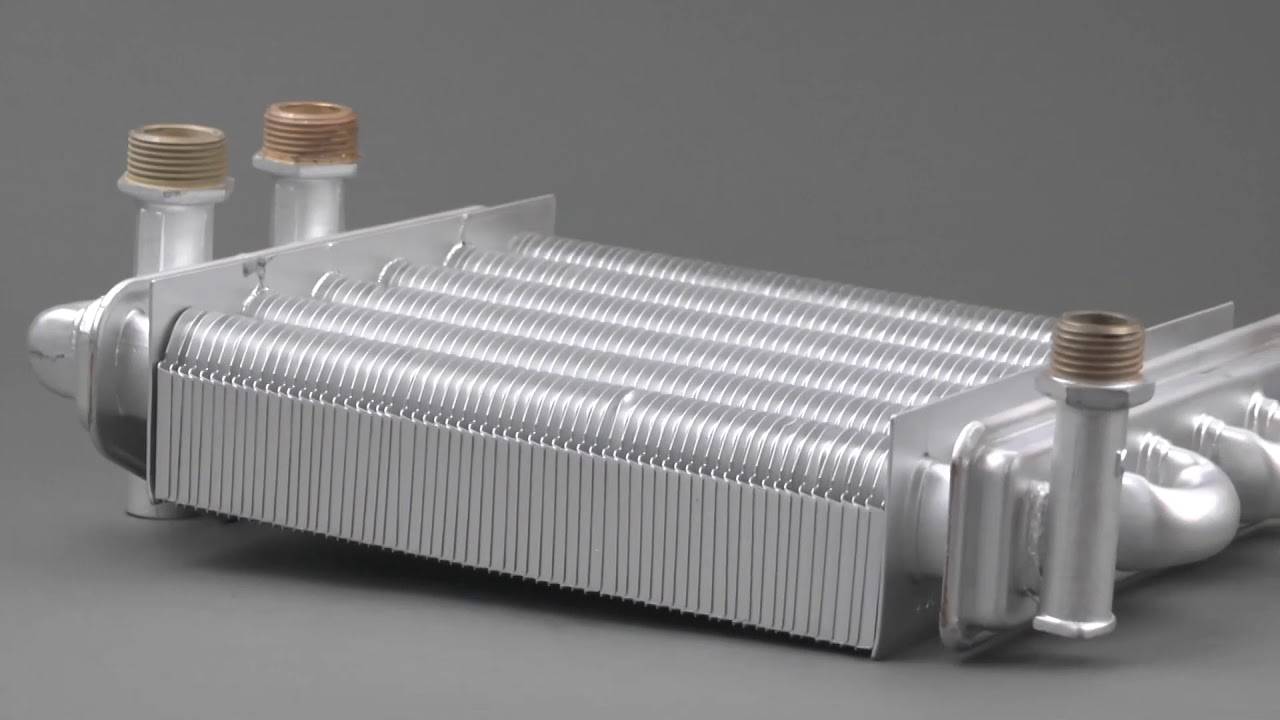

Битермические теплообменники сдвоенные теплообменники, особенность, которых заключается в двойном объеме передачи тепла, к воде и теплоносителю, и от газа к теплоносителю.
