Монтаж терморегулятора

Монтаж не представляет собой сложный процесс, но требует навыков обращения с электропроводкой. Все операции по подключению термостата к электросети производитель термостатов рекомендует выполнять только квалифицированному электрику. Данный раздел наглядно покажет вам, как установить терморегулятор своими силами.

Напоминаем, что установка происходит в монтажную коробку европейского формата, габаритами 48х48х25, таким образом, терморегулятор может располагаться в одном ряде с розетками, выключателями или иными функциональными устройствами соответствующих размеров.

Терморегулятор монтируется и подключается после установки и проверки нагревательных секций, предназначен для внутреннего монтажа (в стене). Имеет:

1. Выключатель (верхнее положение – включение, нижнее – выключение).
2. «Колесо» регулировки температуры (поворот по часовой стрелке увеличивает температуру поддержания, против – уменьшает).
3. Светоиндикатор состояния системы обогрева (горящий светодиод показывает включенное состояние).

Для монтажа терморегулятора требуется

Подготовить отверстие в стене по размеру распаечной коробки и штробу под гофротрубку с датчиком пола.

Поместить в отверстие монтажную коробку. Подвести к коробке провода питания нагревательной секции.

Закрепить заднюю панель терморегулятора.

Выключатель терморегулятора должен находиться в положении «0» (выключено). Выполнить соединения по приведённой схеме.

Надёжно затянуть клеммные соединения.

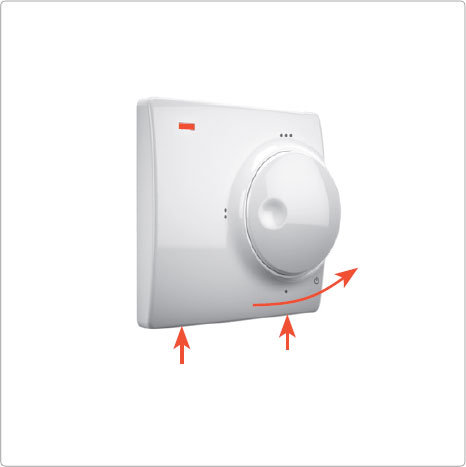

Снять ручку регулировки температуры, осторожно поддев её отверткой. Отвернуть винт крепления лицевого обрамления и снять его. Установить терморегулятор в распаечную коробку и зафиксировать его винтами по периметру.

Установить лицевое обрамление прибора и закрепить его винтом.

Шлицевой отверткой аккуратно повернуть ось потенциометра по часовой стрелке до упора. Повернуть ручку так, чтобы маркировочное пятно находилось напротив светодиода, и установить ручку.

Для включения терморегулятора установите флажок выключателя в верхнее положение (1), затем поверните ручку регулировки температуры по часовой стрелке до упора. При этом должен загореться светодиод, индицирующий включенное состояние системы обогрева. После достижения комфортного уровня температуры (при первом включении может потребоваться до 3-х суток) поверните ручку регулировки температуры против часовой стрелки до момента выключения обогрева (при этом светодиод гаснет).

Помните, что датчик температуры теплого пола устанавливается при помощи гофротрубки для того, чтобы в случае его выхода из строя, процесс замены датчика занял не более нескольких минут и не потребовал вскрывать покрытие пола.
Если статья не раскрыла каких-либо аспектов процесса установки терморегулятора, задайте ваш вопрос нашему онлайн-консультанту, и мы с удовольствием ответим на него!

Благодарим Вас за выбор торговой марки «INTERMO», надеемся, что работа терморегулятора оставит только приятное впечатление!

Установка терморегулятора теплого пола своими руками

Система подогрева пола позволяет поддерживать комфортный микроклимат в помещении, предоставляя владельцу возможность самостоятельного определения необходимой температуры. Для управления интенсивностью обогрева подобного рода системы комплектуются прибором, известным как терморегулятор.

Установка терморегулятора теплого пола

При желании с установкой упомянутого устройства можно справиться собственными силами. Исполнитель изначально должен настроиться на серьезность и ответственность предстоящего мероприятия, не забывая, при этом, о положениях техники безопасности.

Содержание статьи

Основные сведения о терморегуляторе для теплого пола

В состав системы, помимо непосредственно терморегулятора, включается специальный температурный датчик. Установка второго прибора выполняется с использованием гофрированной трубки из пластика. Это изделие располагается в стяжке пола.

Температурный датчик

Температурный датчик должен быть смонтирован в гофротрубке

Современные термостаты имеют возможность программирования, что очень удобно. Например, владелец может настроить прибор таким образом, что при отсутствии хозяев теплый пол будет функционировать в режиме экономии энергии, а за некоторое время до прихода людей домой переключится в режим полноценного обогрева, обеспечив желаемую температуру в обслуживаемом помещении.

Регуляторы с функцией программирования стоят несколько дороже по сравнению с «собратьями» без такой возможности, однако, за счет экономии на расходе источника тепла, разница в цене компенсируется в среднем за 1-3 сезона.

Терморегулятор для теплого пола Thermo Thermoreg TI 900 программируемый

Классический вариант комнатного терморегулятора для теплого пола с выносным датчиком температуры

Терморегулятор ELECTROLUX ETA-16

Подготовка к работе

Прежде чем приступать к установке температурного регулятора, внимательно ознакомьтесь с положениями инструкции, приложенной производителем. Отдельного внимания заслуживает раздел, посвященный непосредственно установке приспособления, т.к. порядок выполнения данного мероприятия для разных моделей отличается.

Терморегулятор Thermoreg TI-200. Инструкция

Терморегулятор Thermoreg TI-200

Терморегулятор UTH-150 Euro type. Паспорт и инструкция по монтажу

UTH-150 Euro type

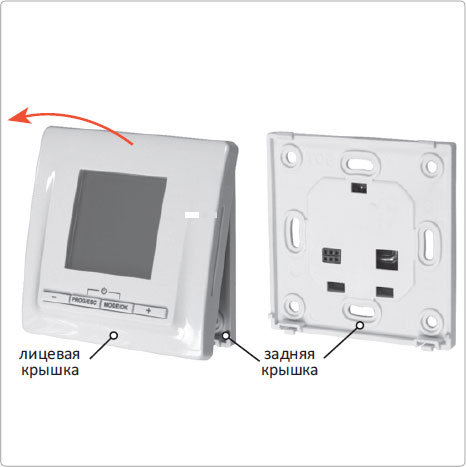

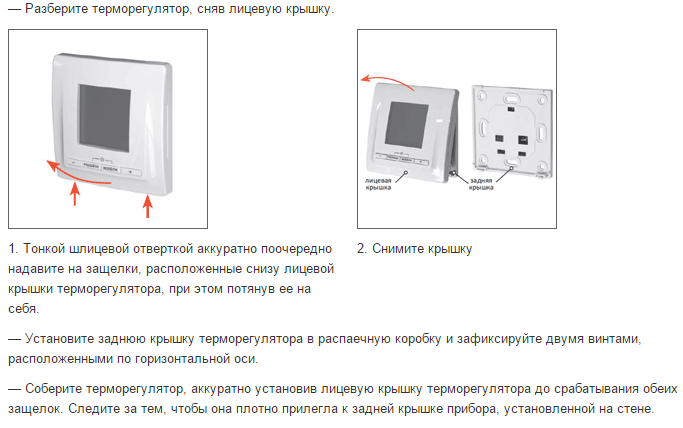

Снимите лицевую панель регулятора, осторожно демонтировав управляющее колесико.

Чтобы это сделать, аккуратно подденьте элемент отверткой, а после открутите закрепляющий винт. Если выбранная вами модель регулятора оснащена защелками, достаточно попросту надавить на них отверткой и панель снимется.

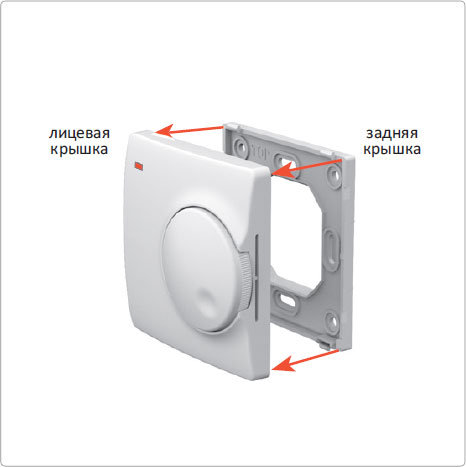

Снятие передней панели

Важно! Если крышка не снимается, не нужно пытаться решить задачу посредством оказания механического воздействия. Так вы рискуете сломать крепежные элементы. В результате придется покупать новый регулятор. Лучше внимательно прочтите руководство производителя и разберите прибор в соответствии с приведенной последовательностью.

Терморегулятор E 62.116. Инструкция

Подготовьте нижеперечисленные приспособления для монтажа прибора:

• гофротрубку. В большинстве ситуаций это изделие присутствует в заводской комплектации. Если конкретно в вашем случае производитель не укомплектовал свое изделие гофрированной монтажной трубой, купите ее отдельно. Оптимально подходит трубка, имеющая 16-миллиметровый диаметр.
  Для определения требуемой длины измерьте пространство между местами установки регулятора системы обогрева и температурного датчика;
• отвертку;
• крепежные винты;
• монтажную коробку;
• уровень;
• индикационную отвертку. Предназначена для определения напряжения в сети. Можно заменить другим прибором с аналогичными функциями.

Нюансы монтажа разных видов терморегуляторов

Изучая инструкцию к выбранному терморегулятору, обратите внимание на заявленный производителем показатель площади обслуживания. Если вы планируете установить прибор в большом помещении, целесообразно будет разделить пространство на несколько областей и установить для каждой из них свой температурный регулятор. В противном случае устройство может попросту не выдержать подаваемую нагрузку и в его использовании не будет никакого смысла.

Регуляторы могут иметь разную конструкцию и функциональность. В зависимости от этого будет несколько различаться порядок установки устройства. Информация по этому поводу приведена в таблице.

Таблица. Отличия основных параметров терморегуляторов

Параметры	Пояснения
Конструкция термостата	В продаже представлены встраиваемые и накладные устройства. Монтаж встраиваемого регулятора предполагает необходимость создания технологического отверстия в выбранной стене. В случае с накладным прибором отверстие делать не придется.
Особенности управления	Производители предлагают приборы с выносными и встроенными температурными датчиками. Также доступны комбинированные модели, оснащенные датчиками обоих типов.
Функциональные возможности	Ранее отмечалось, что регулятор может иметь функции программирования либо же быть без таковых. Специалисты рекомендуют по возможности пользоваться настраиваемыми приборами, т.к. они обеспечивают более комфортные, экономные и в целом эффективные условия использования теплого пола.

Полезная информация об электропроводах

В коробку вводится несколько проводов, изоляция которых имеет разную окраску. В соответствии с общепринятыми положениями, на ноль заходит провод голубого цвета, фаза соединяется с проводом в черной изоляции, а заземление обеспечивается посредством провода в желто-зеленой оболочке.

Обратите внимание на цвет проводов

Найти фазу можно при помощи специального сетевого индикатора. Также в процессе подготовки вы должны измерить уровень напряжения, создаваемый между нулем и фазой. Нормальным считается показатель в 220 В.

Соединение проводов

Вы должны обрезать провода главного греющего кабеля, а также питания. Это можно сделать при помощи острого ножа либо специальных кусачек. Кабели необходимо обрезать таким образом, чтобы они выходили из монтажной коробки приблизительно на 5 см. Провода нужно зачистить. Если выполняется установка устройства с безвинтовым соединением, информация о рекомендованной длине данной зачистки будет приведена на корпусе прибора.

Следите, чтобы зачищенные концы кабелей не соприкасались. Для соединения заземляющего провода с оплеткой греющего кабеля воспользуйтесь пайкой либо клеммой.

Далее вам нужно подключить питающий провод к устанавливаемому термостату. Схема подключения системы приводится в руководстве производителя либо на корпусе устройства. Для разных устройств она будет отличаться, поэтому уточните данный момент в индивидуальном порядке.

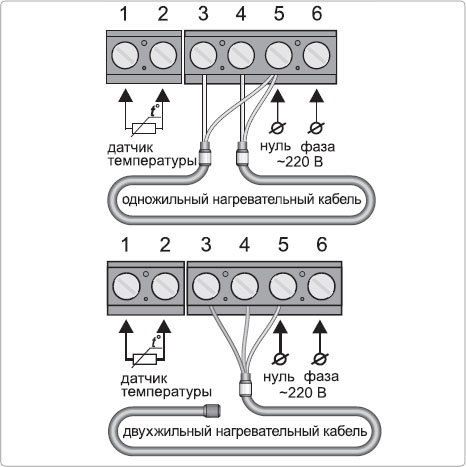

Подключение терморегулятора

Заведите фазный провод на соответствующий контакт устанавливаемого устройства. Узнать нужный контакт можно по маркировке латинской буквой L. Кабель нуля подавайте на клемму, обозначенную буквой N. Будьте внимательны: в продаже представлены системы, в которых на N-клемму предусматриваетс

я подсоединение основного греющего кабеля обустраиваемой системы. Уточните эту информацию в руководстве производителя перед выполнением работы.

Соедините датчик температуры с sensor-клеммами. Как отмечалось, данный датчик располагается в гофрированной трубе. Если он изначально не вставлен в трубку, вам нужно сделать это самостоятельно.

Установка термодатчика – размещение в гофротрубке

Установка термодатчика

Ключевые положения техники безопасности

Любые электромонтажные работы должны проводиться в строгом соответствии с техникой безопасности. Пренебрежение данными положениями грозит самыми неблагоприятными последствиями. Ключевые рекомендации следующие:

• перед началом работы обесточьте всю квартиру/дом либо непосредственно линию, выделенную для подсоединения термостата, если такая возможность присутствует;
• не включайте в электросеть разобранное устройство;
• не используйте регулятор при температуре выше +40 и ниже -5;
• не допускайте запыления термостата;
• не применяйте для чистки устройства разнообразные растворители. Использование в этих целях бензола также недопустимо;
• не занимайтесь ремонтом регулятора, не имея соответствующих навыков;
• не допускайте превышения значений мощности и тока выше указанных в инструкции производителя.

Поэтапная инструкция по монтажу регулятора

Рассматриваемое мероприятие состоит из нескольких основных технологических этапов. Придерживайтесь приведенной последовательности, и все обязательно получится.

Первый этап. Вооружившись перфоратором, дрелью или другим подходящим инструментом, подготовьте в стене отверстие для подключаемого устройства. Его размер должен позволять установить коробку. На этом же этапе обустройте каналы для прокладывания кабелей и обустройства датчика. Поместите установочную коробку в ранее подготовленное монтажное отверстие.

Фото штробы в стене, соединяющей пол с терморегулятором

Штроба должна быть 20х20 мм

Второй этап. Уложите провода. Питающие кабели системы подогрева пола нужно подвести к коробке. На этой же стадии работы заведите в коробку провода температурного датчика.

Схема прокладки проводов в гофре

Третий этап. Установите температурный регулятор. Ваша задача сводится к простому фиксированию устройства в коробке.

Четвертый этап. Соедините главные узлы системы. На этой стадии вы должны четко следовать положениям инструкции производителя, т.к. последовательность действий несколько отличается для разных моделей устройств.

Подключение терморегулятора теплого пола

Пятый этап. Установите лицевую панель. Для фиксации используйте монтажные винты из комплекта. Проверьте ровность монтажа регулятора при помощи уровня. После этого закройте крышку термостата и включите напряжение. Если все в порядке, вы поймете это по загоревшемуся индикатору теплого пола или включению экрана регулятора. Можете приступать к настройке устройства.

Проверка системы

Важно! Специалисты рекомендуют принимать систему теплого пола в постоянную эксплуатацию минимум спустя 3-4 недели после заливки стяжки и укладки плитки, если она была выбрана в качестве финишного декоративного покрытия. Под воздействием тепла заливка может попросту растрескаться.

Исполнителю разрешается лишь измерить сопротивление, создающееся между греющими жилами, воспользовавшись специально предназначенным для этого инструментом. Полученные замеры сопоставляются с оптимальными значениями, приведенными в руководстве производителя. Если все в порядке, останется лишь дождаться полного высыхания и набора прочности стяжки, после чего систему, укомплектованную термостатом и сопутствующим датчиком, можно будет вводить в полноценную эксплуатацию.

Удачной работы!

Видео – Установка терморегулятора теплого пола

Как установить терморегулятор на батарею отопления

Отопительная система старого образца далеко не всегда обеспечивает равномерный прогрев всех комнат. В одних может быть слишком жарко, в других – наоборот, прохладно так, что приходится одеваться. Чтобы создать комфортную температуру в каждой комнате, следует выполнить простую модернизацию: установить терморегулятор на батарею отопления.

Зачем нужен терморегулятор?

Температурный регулятор, устанавливаемый на радиаторы, позволяет контролировать количество тепла, поступающего в конкретную комнату, за счет увеличения или уменьшения потока жидкого теплоносителя. С его помощью можно не только установить комфортную температуру в каждом помещении, но и сэкономить, если квартира оборудована теплосчетчиком.

В многоквартирных домах при слишком высокой температуре в комнате хозяева вынуждены открывать форточки, отапливая при этом улицу. Если за тепло нужно платить по нормативам, как часто бывает в хрущевках, то это не так страшно. Но при наличии счетчиков тепла деньги жильцов буквально вылетают в окно. И другая ситуация: нет смысла по полной программе отапливать квартиру, когда никого нет дома.

Более выгодно положение обладателей автономных систем отопления. Они могут регулировать подачу тепла в квартиру на выходе из котла. Но без использования термостатов обеспечить комфортный температурный режим во всех комнатах не получится.

Почему именно терморегулятор?

Помимо терморегулятора, ограничить поток теплоносителя в батарею можно при помощи шарового крана или конусного вентиля. Но их использование связано со значительными неудобствами:

• Шаровой кран рассчитан на эксплуатацию только в двух режимах: открыт или закрыт. При работе в промежуточных положениях он быстро выйдет из строя.
• Регулировать поток теплой воды обоими приспособлениями нужно вручную и довольно часто. При большом количестве комнат это долго и неудобно.

Монтаж терморегуляторов на радиаторы отопления решит эту проблему. Термостат после установки и настройки будет автоматически поддерживать заданную температуру, регулируя поступление горячей воды в батарею.

С чугунными радиаторами сложнее. Из-за высокой тепловой инертности материала (чугун медленно разогревается и так же медленно остывает) быстро и точно отрегулировать температуру не получится.

Устройство и виды термостатов

По принципу работы терморегуляторы делятся на две большие группы:

• Приборы прямого действия, реагирующие на температуру теплоносителя. Внутри таких устройств расположен сильфон, заполненный жидким, твердым или газообразным материалом, и тарельчатый запорный механизм. Рабочее тело сильфона меняет свой объем при перепаде температуры и двигает шток, увеличивая или уменьшая подачу в радиатор теплоносителя.

Такие приборы выигрывают в плане стоимости, но уже морально устарели. В квартирах рекомендуется использовать терморегуляторы второго типа.

• Устройства с выносными датчиками и электрическим приводом механизма регулировки. Они удобнее в эксплуатации, так как настраиваются непосредственно на нужную температуру воздуха в комнате. Электронные системы управления позволяют задать свои режимы обогрева для определенных периодов суток, программируются и по другим параметрам.

Терморегулятор выбирают исходя из размеров патрубка, присоединяемого к устройству, и типа отопления:

1. Клапаны с маркировкой RTD-G предназначены для установки в однотрубных системах подводки с естественной циркуляцией.
2. Устройства с маркировкой RTD-N применяются в двухтрубных системах. Также они необходимы, если установлен нанос для принудительной циркуляции теплоносителя.

Профессионалы рекомендуют выбирать клапаны, изготовленные из латуни, бронзы или нержавеющей стали. Они надежнее и долговечнее силуминовых.

Подробнее обо всех типах устройств, предназначенных для регулировки температуры радиаторов, написано в этой статье. Там же можно найти способы увеличения теплоотдачи батарей.

Выбор мест для установки термостатов

На работу этих устройств плохо влияют:

• Прямые солнечные лучи.
• Приборы, выделяющие в процессе работы тепло.
• Затрудненная циркуляция воздуха: термостат не должен быть закрыт шторами, портьерами и декоративными решетками.

Не всегда есть возможность установить терморегуляторы на всех радиаторах отопления в квартире.  Где в таком случае их поставить в первую очередь:

• В частных многоэтажных домах – на батареи на верхних ярусах. Теплый воздух в помещении поднимается вверх, поэтому на втором и третьем этаже температура будет выше, чем на первом.
• В квартирах и одноэтажных домах в первую очередь терморегуляторы ставят на батареи, расположенные ближе к обогревательному котлу.

Если доступ к устройству затруднен, оно закрыто предметами интерьера, то выбирают изделие с выносным датчиком температуры.

Установка терморегулятора

Важно не только правильно выбрать нужную модель, но и грамотно ее поставить. Система отопления должна продолжать работать при прекращении подачи теплоносителя в радиатор. Для этого:

• В однотрубной системе дополнительно подключают специальную перемычку – байпас. Вентиль монтируют на верхнюю трубу. Для замены или ремонта батареи или термостата на верхнюю и нижнюю трубы устанавливают шаровые краны.
• В двухтрубной системе достаточно только запорной арматуры на входе и выходе из радиатора.

Работы лучше проводить в теплое время года, так как придется сливать воду из системы отопления. В многоквартирных домах требуется обязательное согласование этого мероприятия с управляющей компанией.

Алгоритм дальнейших действий такой:

• Слив теплоноситель, обрезают трубы, подходящие к радиатору.
• При однотрубной подводке ставят байпас.
• Устанавливают шаровые краны на подводящей трубе и обратке.
• Монтируют терморегулятор.

Благодаря низкой цене и простоте термостаты с сильфоном используются наиболее часто. Устанавливаются они следующим образом:

• Прибор ориентируется по стрелке, нанесенной на его корпус. Она показывает направление перемещения теплоносителя. Сначала монтируется его неподвижная часть, на которую затем надевают вращающуюся головку.
• К подающей трубе клапан крепится при помощи «американки» (муфты с накидной гайкой): так его проще снять при необходимости.

Клапан обязательно должен устанавливаться горизонтально! В противном случае поднимающийся от трубы теплый воздух будет нагревать сильфон, что приведет к некорректной работе устройства.

• Подключение к батарее осуществляется за счет резьбового соединения. Герметичность достигается при помощи сантехнического льна или специальной уплотнительной ленты.
• Сняв защитный колпачок, устанавливают сильфонную головку. Она фиксируется гайкой, которую затягивают накидным ключом. Другой вариант – головки с защелкой. Их без труда можно надеть, повернув в положение максимального открытия и надавив до щелчка.

На завершающем этапе собирают до конца трубную обвязку и проверяют всю систему на протечки, заполнив ее теплоносителем.

Этапы установки показаны на видео.

Настройка

Предварительная настройка необходима для терморегуляторов, имеющих сильфоны: модели с выносными датчиками и электронным управлением настраивать не нужно.

Настроить термостат можно следующим образом:

• Минимизировать влияние посторонних факторов: в помещении отключить все приборы, закрыть двери и окна.
• В удобном месте расположить контрольный термометр.
• Полностью открутить клапан терморегулятора, поворачивая его головку до упора против часовой стрелки.
• Подождать, когда температура в комнате поднимется на 1–2 ˚C выше желаемого значения.
• Полностью закрыть клапан, вращая головку по часовой стрелке.
• В момент достижения нужной температуры в помещении понемногу открыть терморегулятор до тех пор, пока он не станет нагреваться. Из радиатора в этом момент должен послышаться шум воды. На этом преднастройку считают оконченной.

Ведущие производители терморегуляторов

Можно отметить следующие бренды, хорошо зарекомендовавшие себя на этом рынке:

• Датские приборы Danfoss.
• Терморегуляторы Far, произведенные итальянской фирмой.
• Сильфонные термостаты Herz австрийского производства.
• Устройства марок Honeywell, Kermi, Luxor, Prado, Purmo, Sira, имеющие много положительных отзывов.

Установка терморегуляторов на радиаторы отопления в частном доме или в квартире позволит создать комфортные условия в каждом помещении и снизить затраты на обогрев жилища.

Установка терморегулятора на радиатор отопления: типы регуляторов, установка терморегулятора

Установив терморегулятор на радиатор отопления, вы можете всегда контролировать температурный режим в вашем помещении. Настраивать можете самостоятельно или автоматическим способом. Используя терморегулятор для батареи, в вашем помещении всегда будут комфортные условия.

 Содержание:

  1. Принцип работы и виды
  2. Типы регуляторов
  3. Как правильно располагать регуляторы
  4. Установка терморегулятора
  5. Как настроить прибор

Принцип работы и виды

Выделяют два типа регуляторов для радиаторов отопления:

1. Ручной регулятор температуры для батареи отопления.
2. Автоматический кран на радиатор отопления.

При ручном регуляторе регулировать температуру радиатора отопления необходимо самостоятельно. Сделать это можно следующим способом:

• Привести в действие шток клапана можно, повернув маховик вентиля;
• Диаметр прохода седла после такого действия изменится. А значение будет равняться температуре.

Ручной регулятор температуры, как и любое устройство, имеет некоторые недостатки:

1. Если часто открывать и закрывать регулятор температуры для батареи отопления, то его колпачок, который используется в качестве защиты быстро выйдет из строя.
2. Автоматический кран для радиаторов намного эффективней в работе, чем ручной регулятор.

В автоматическом кране устроена термоголовка. В данном типе регулятора температурный вентиль будет работать совместно с термоголовкой.

Благодаря такому устройству как сильфон в помещении будут фиксироваться любые перепады температуры. Если температура начнет понижаться, то содержимое баллончика будет постепенно сужаться. Вследствие чего расход теплоносителя будет увеличиваться, так как шток клапана начнет втягиваться. После такого процесса температура в помещение будет постепенно увеличиваться.

При повышении температуры в помещении содержимое термического баллона будет расширяться и, следовательно, теплоотдача радиатора уменьшиться.

Типы регуляторов

Терморегуляторы для батарей отопления также различают по способу поступающего сигнала. Есть несколько вариантов поступления сигнала на термостатический компонент:

1. От воздуха в здания.
2. От теплоносителя.
3. От воздуха поступающего снаружи.

Первый регулятор, который применяли, получал сигнал только от теплоносителя. Точность такой регулировки была 1-7°

Но таких данных было недостаточно для точных значений. Поэтому стали применять регулировочные краны для батарей отопления, которые могут контролировать изменения и поддержание температурного режима в помещении. Такие терморегуляторы более востребованы, чем ручные. Ведь они не требуют постоянного присутствия человека, а регулируют температуру самостоятельно и поддерживают комфортные условия в помещении.

Не менее популярным является прибор, состоящий из нескольких элементов: терморегулятор для радиаторов отопления и датчик. Он реагирует также быстро на перепады температуры, как и автоматический регулятор.

Из конструктивных особенностей термостата их можно разделить на несколько видов. Поэтому регуляторы могут быть:

1. Прямого действия.
2. С электрическим управлением.

Термостат прямого действия устраивают перед радиатором отопления. Такое устройство получает сигнал об изменениях температурного режима от теплоносителя.
Регулировка температуры радиатора отопления происходит за счет закрытия или открытия подачи теплоносителя. Устроенный на регуляторе клапан оборудован шкалой, которая установлена на головке прибора. На шкале указаны цифры при помощи, которых можно устанавливать нужную температуру в помещении.

Терморегуляторы для радиаторов отопления с электроуправлением делятся на две категории:

1. Регуляторы способные управлять нагревом или насосом котла.
2. Регуляторы, которые могут послать сигнал клапану. Клапан устанавливается перед батареей на трубе. Регулировочный вентиль регулирует подачу тепла. А размер клапана зависит от диаметра используемой трубы.

Как правильно располагать регуляторы

Если ваша батарея отопления не прикрыта, то устанавливать терморегуляторы лучше на отопительный прибор. Если же оборудование имеет термостат с дистанционным датчиком, то клапан можно располагать на расстоянии до 0,8см.

Устанавливать терморегулятор можно вертикально и горизонтально, но обязательно на вводе трубы перед радиатором. При горизонтальной установке устраивают регулятор на входе в батарею отопления.

Установка терморегулятора

Перед установкой или регулировкой радиатора отопления обязательно следует перекрыть подачу воды. Затем следует произвести слив воды в системе отопления. После этого можно приступать к установке крана на радиатор отопления. Устройство происходит следующим образом:

• Производится срезка трубы на небольшое расстояние, затем трубы батареи отсоединяют.
• Если кран был устроен на радиаторе отопления, то следует произвести его демонтаж.
• Клапаны терморегулирующего и запорного типа имеют хвостовики, которые нужно отсоединить. После этого их заворачивают в пробки батареи.
• Затем производится сбор обвязки и установки на нужное место.
• Последним этапом установки является устройство термоголовки на разводку горизонтального типа. Такие трубы имеют обвязку от стояка.

Как настроить прибор

Рассмотрим, как правильно производить регулировку радиаторов отопления. В инструкции любого прибора есть рекомендации по регулировке температурного режима. Помимо инструкции по регулировке будут советы по устройству прибора, а также технические характеристики и функции.

Перед регулированием температурного режима в радиаторе отопления, следует закрыть двери и окна, для того чтобы минимизировать утечку тепла из здания.

Рекомендуется установить термометр в помещении для измерения температуры. При ручном клапане необходимо его открыть до самого упора, таким образом, воздух в помещении постепенно начнет нагреваться. После того как вы заметите увеличение температуры на термометре примерно на 5 градусов, то необходимо закрыть клапан.

Затем вы услышите шум воды в радиаторе, а клапан заметно нагреется. В таком случае нужно запомнить, как расположена головка клапана. Тогда вы сможете регулировать температуру прибора самостоятельно. А именно убавлять и прибавлять температуру в радиаторе отопления.

Терморегулятор батареи отопления является необходимой вещью. При использовании автоматического крана вы можете не беспокоиться о регулировке температуры в вашем помещении.

Читайте также:

Как установить терморегулятор на радиатор

Терморегуляторы на радиаторах позволяют поддерживать заданную температуру в помещении и экономят расходы на отопление. Но применять термоголовки можно лишь в индивидуальной системе отопления частного дома или квартиры.

В квартирах с централизованным отоплением, устанавливать терморегуляторы смысла нет, так как вместе с ними необходимо установить и теплосчетчик на квартиру, для учета потребленного количества тепла. А это в большинстве случаев не целесообразно из-за большой стоимости.

Особенности использования терморегуляторов

Необходимо учитывать, что современные модели терморегуляторов чувствительны к наличию мусора в теплоносителе. Они могут засориться и выйти со строя.

Поэтому их можно использовать в индивидуальной системе отопления (для одного дома или квартиры), сделанной без использования трубопроводов из обычной стали и устаревших радиаторов из чугуна.

Также в такой системе должен обязательно присутствовать фильтр очистки теплоносителя. Заливка водопроводной водой должна быть выполнена через фильтр.

Для централизованных схем подачи тепла, с наличием теплосчетчика на квартиру, должна быть установлена система очистки, не допускающая проникновение мусора к радиаторам внутри квартиры.

Термоголовка может работать как совместно с водой, так и с незамерзающими жидкостями на основе этиленгликоля, пропиленгликоля, а также на основе антифриза, хоть он и не рекомендуется к применению в жилых домах.

Обычная конструкция и размещение

Терморегулятор включает в себя клапан, который может перекрывать поступление теплоносителя к радиатору, и управляющего устройства, которое учитывает температуру воздуха внутри помещения. Но есть модели, которые могут также учитывать и температуру теплоносителя, температуру воздуха снаружи помещения, и температуру воздуха в других помещениях или на определенном расстоянии от радиатора (выносные датчики).

Терморегулятор или только его закрывающий клапан устанавливается на подающем трубопроводе радиатора, обычно на входе в сам радиатор.

При монтаже новой системы отопления длины трубопроводов создаются с учетом длины термоголовки. А если его нужно вставлять в уже действующую систему отопления, то подающий трубопровод придется обрезать и на его конце устанавливать (впаивать, обжимать, нарезать резьбу) соответствующее соединение.

Или же придется смещать сам радиатор, а на обратке устанавливать вставку равную величине смещения.

Направление установки клапана должно быть указано стрелочками на корпусе, по направлению тока жидкости.

Порядок монтажа

Как устанавливается терморегулятор на радиатор своими руками показано на фото.

На входе в радиатор (подача) устанавливается хвостовик с накидной гайкой. Он вкручивается в радиатор шестигранным ключом 12 мм. Это соединение «металл- металл» нужно уплотнить ФУМ-лентой.

К накидной гайке подсоединяется исполнительный клапан, гайка затягивается ключом 22 мм, уплотнитель – обычно силиконовая шайба на торце трубы.

С клапана снимается верхний защитный колпачек.

Затем, в соответствии с инструкцией по установке, термоэлемент настраивается, после чего термоголовка надевается на клапан, при этом поджимается кольцо с лепестками до щелчка.

Подключается труба подачи теплоносителя с уплотнением фум-лентой.

Какие бывают термоголовки, их характеристики

В продаже можно найти как простые механически терморегуляторы, так и с электронным управлением, программируемые и снабженные дисплеем. Эта термоголовка можно программировать наперед, а не просто задавать температуру как на механических моделях. Поэтому можно экономить еще больше, например, уменьшая температуру, когда в помещении никого нет, чтобы тепло не расходовалось бесполезно.

Терморегуляторы характеризуются чувствительностью к изменению температуры, — чаще 1,0 – 0,5 градусов, и скоростью реакции на изменение температуры в помещении на минимальный предел чувствительности, – обычно в районе 1 минуты.

Также учитывается и диапазон регулировки температуры в помещении, — обычно находится в пределах +5 — +30 град С. Дорогие системы снабжаются и блокировкой от детей и возможностью выноса датчика.

Выносной датчик обязательно понадобится, если радиаторы установлены за декоративной решеткой. В этом случае температура у радиатора будет отличаться в большую сторону от температуры в комнате, а КПД радиатора будет ниже.

Если индивидуальная система отопления из современных трубопроводов и радиаторов не была снабжена термоголовками, то это нужно исправить, — зачем выбрасывать значительные деньги на никому не нужное тепло? Возможно, что исходя из конкретной обстановки, целесообразно установить терморегуляторы только в каких-то отдельных комнатах …

Как подключить терморегулятор теплого пола

Терморегуляторы, предназначенные для управления отоплением электрическими теплыми полами, имеют специальное обозначение.

Не путайте их с другими популярными моделями, которые выпускаются для работы с газовыми котлами или водяным отоплением через коллектор.

На обратной стороне устройства между двух клемм, ищите изображение в виде змейки (контакты L1 и N1).

Именно сюда подключается кабель теплого пола или электрического мата.

К концу L1 — центральная жила кабеля, к N1 – оплетка.

Выносной температурный датчик, предотвращающий перегрев теплых полов и контролирующий нагрев, заводится на колодки с изображением сенсора (NTC).

Полярность подключения проводов датчика не важна. Подсоединяйте их в любой последовательности.

Погрешность определения температуры

Обратите внимание, что температура непосредственно на выносном датчике всегда будет выше, чем температура в комнате, которую на своем табло показывает регулятор.

Это связано с глубиной залегания датчика в стяжку.

Обычно эта дельта, между t на поверхности пола и t внутри стяжки, не превышает 5-7 градусов.

На дисплеях электронных приборов можно увидеть оба параметра, а вот в механических устройствах с колесиком, зачастую по окружности даже не прописывают градусы, а указывают только цифры 1-2-3 и т.д.

При пяти цифрах одно деление соответствует примерно 8 градусам.

Градусы не указываются с определенной целью, дабы не запутать пользователя. Выставишь на корпусе термостата +25С, а комнатный градусник в квартире будет показывать всего +20С.

У большинства сразу же возникнет вопрос, почему регулятор работает с такой погрешностью? Не поломался ли он?

Нет, с ним все в порядке. В данном случае до +25С прогревается датчик в полу, а не воздух в помещении. Именно поэтому производители в механике и указывают просто цифры, дабы вы, ориентируясь только на свои ощущения, могли подобрать наиболее комфортный для себя режим.

Если же на вашем механическом термостате указаны именно градусы, это означает, что он главным образом работает и ориентируется на собственный датчик температуры воздуха, встроенный в корпус.

Тот, что подключается к нему извне и прячется в стяжку, играет только роль защиты кабеля от перегрева.

Питание 220В заводите на клеммы L и N через УЗО с током утечки не более 30мА.

Схема подключения теплого пола напрямую через терморегулятор разных производителей однотипна и выглядит следующим образом.

Схема подключения теплого пола большой мощности

При подключении обязательно проверяйте мощность, которую способен пропустить через себя термостат. Обычно он рассчитан на нагрузку не более 16А (3,7кВт при напряжении 230В).

Это именно максимальное значение. Рекомендуется использовать устройство под постоянной нагрузкой не более 70% от этой мощности.

В этом случае девайс прослужит долго и исправно. Релюшка, которая коммутирует контакт, при перегреве быстро выходит из строя. А вместе с ней придется менять и весь прибор.

При нагрузке более 3,7кВт потребуется модульный контактор.

Схема подключения в этом случае изменится на следующую.

Здесь вместо нагрузки, провода с регулятора идут на контакты включающей катушки (А1-А2), а сам кабель обогрева подключается к силовым клеммам пускателя (1-2 или 3-4).

Фазировка на терморегуляторе

Частый вопрос – есть ли разница, куда на терморегуляторе подключать фазу, а куда ноль?

Да, есть. На логику работы устройства это не влияет, а вот на безопасность еще как.

Если перепутаете фазу и ноль, то при отключении термостата разрываться будет не фазный проводник, а нулевой. Таким образом, фаза будет постоянно присутствовать на кабеле теплого пола, что естественно не безопасно.

В тех устройствах, которые на корпусе имеют отдельный выключатель, при его нажатии происходит разрыв сразу двух проводников, и фазы, и ноля. Но это в ручном режиме отключения, и то не во всех моделях.

Зачастую ноль через свою дорожку подается напрямую. Зашел на клемму и тут же ушел на теплый пол.

При этом сам переключатель отвечает лишь за разрыв подачи питания на плату управления. При автоматическом срабатывании от датчика, всегда разрывается только один провод.

Нужна ли земля?

Еще обратите внимание на то, что защитное заземление непосредственно на сам терморегулятор на заводится!

Это может быть отдельная, обособленная клемма, через которую к защитному проводнику подсоединяется экран нагревательного кабеля.

На самих терморегуляторах даже стоит значок “квадрат в квадрате”, что означает – прибор с двойной изоляцией.

Такие знаки обычно наносят на переносные инструменты, не требующие наличия заземляющего контакта на вилке шнура питания.

Отличие дорогих электронных термостатов от механических

Какие сверхзадачи решают умные терморегуляторы, начиненные электроникой и дисплеем? Казалось бы, зачем покупать дорогое изделие, если можно приобрести регулятор с механическим колесиком и точно также выставлять для себя нужную температуру?

А дело здесь в одной из принципиальных проблем комфортной работы систем отопления – инерционности.

Дело в том, что выставив на теплых полах приемлемую для себя температуру в районе 23-25С, после ее достижения, даже с отключенным отопительным прибором, система до определенного момента по инерции все равно будет продолжать набирать градусы.

То же самое касается и минимального параметра. Фактически такие колебания в помещении могут достигать от 19 до 27С.

Ни о каком поддержании комфортных условий с такими разбросами речи не идет. В умных электронных термостатах все это решается ШИМ регулированием.

Термин этот пришел из радиоэлектроники. Там ШИМ – это широтно-импульсная модуляция. В отоплении данный принцип заключается в изменении времени включения и работы греющих элементов.

Пока температура в комнате находится далеко от желаемых параметров (задано +25С, в комнате +18С), теплые полы все время включены (греют, греют и греют).

Однако по мере достижения заданной точки (+25С), тепло начинает подаваться как бы небольшими, короткими импульсами (вкл-выкл). За счет этого происходит точное поддержание температуры в районе комфортной.

Про инерционные процессы, связанные с перегревом или наоборот с чрезмерным охлаждением, в этом случае можете забыть. Ничего подобного от термостата с колесиком вы не добьетесь.

Не работает термостат — как проверить?

В то же самое время не ждите каких-то глобальных изменений при замене термостата одной модели на другую. Бытует мнение, что если теплый пол не догревает, то стоит поменять терморегулятор на более дорогой, все само собой изменится.

Тут же поднимется температура воздуха в комнате, и там, где ранее было холодно, наступит жарища. Грубо говоря, термостат – это своего рода спидометр в вашем автомобиле.

Можете на спидометре нарисовать 300-350км/ч, но если движок не способен выдать такой мощи, то и данной скорости вам не видать. Если что-то и виновато в плохой работе теплых полов, то в первую очередь смотрите на температурный датчик.

Проверить работоспособность термостата очень просто. Подаете на него питание 220В и подключаете выносной датчик.

Далее, вместо теплого пола подсоединяете к термостату обычную лампочку накаливания. Начинаете выкручивать ручку, изменяя температуру.

В определенный момент лампочка должна загореться.

Далее зажимаете в руке температурный датчик и ждете. При нагреве от вашего тела исправный термостат сработает, и лампочка потухнет.

Если датчик запрятан глубоко в стяжку, то можете прогреть это место феном и дождаться такого же эффекта. Когда лампа никак не реагирует, это говорит о неисправности устройства.

Самый быстрый способ ремонта в этом случае – перевод работы с датчика пола, на встроенный в корпус датчик воздуха.

Концы кабеля на девайсе от напольного источника температуры придется откинуть, а настройки самого прибора перезагрузить.

Работать все это будет корректно при условии установки терморегулятора непосредственно в обогреваемом помещении.

Если у вас электронный термостат с ШИМ управлением, то при вышеприведенном способе проверки, не рекомендуется слишком быстро нагревать датчик посторонним источником тепла. Чем это чревато?

Во-первых, термостат тут же зафиксирует не нормальный рост тепла и сработает раньше времени. Во-вторых, “умные мозги” девайса принудительно отключат обогрев на ближайшие 20 минут.

При этом температура уже через 5 минут на дисплее устройства будет достаточной для включения, а запуска и замыкания контактов не произойдет. Вследствие чего у вас возникнут сомнения в корректности работы терморегулятора.

Поэтому проверка с быстрым нагревом идеально подходит для механических устройств, а с электронными будьте осторожны.

Подключение температурного датчика

Еще одна ошибка возникает при замене или подключении датчика разных производителей к одному и тому же регулятору. Дело в том, что все они имеют определенное сопротивление, соответствующее той или иной температуре.

И если без изменения настроек взять и поменять температурный датчик на другой, это может привести к некорректной работе отопления. Разница по температуре между определяемой и фактической может достигать 10 градусов!

Из-за другого сопротивления, меньше чем заводское, регулятор поймет это как завышенную температуру и даст команду на раннее отключение, хотя теплые полы будут еще не достаточно прогретыми.

Для теплого пола применяются, так называемые NTC – датчики с отрицательным температурным коэффициентом. Данный термин означает, что с повышением окружающей температуры, их сопротивление уменьшается.

Еще бывает PTC – положительный t коэфф. сопротивления. С ними происходит обратный процесс.

У продвинутых девайсов (Devireg Touch) изначально в программу настроек занесено несколько разновидностей датчиков. На этапе установки просто выбирайте требуемый.

Если вы не знаете марку, придется вручную сделать замеры сопротивления мультиметром.

Полученные данные сравниваются и проверяются, соответствуют ли они выставленным заводским настройкам или нет.

Наиболее правильной системой отопления считается та, которая имеет в каждой комнате свою собственную зону регулирования. Что это означает?

При наличии в доме всего одного терморегулятора, разброс температур в разных частях здания будет достигать 5-6 градусов.

Поэтому придется покупать и устанавливать не один, а несколько термостатов.

Можно настроить отдельные регуляторы одновременно на две зоны, при этом меняя приоритет температур. То есть, установить в термостат в одной комнате, а выносной датчик от него завести в соседнее помещение.

При этом в настройках нужно будет сделать выбор на какой элемент должен реагировать терморегулятор – на встроенный в корпус или на выносной. Добиться одинаковой температуры от одного прибора у вас не получится.

Размещать терморегуляторы в мокрых зонах запрещено. Они должны иметь соответствующий уровень влагозащиты IP и монтироваться в зоне 3.

Что это за зона, читайте в отдельной статье.

Обзор многофункционального терморегулятора теплых полов

Настройка и управление электронных разновидностей термостатов происходит по заводским инструкциям. В качестве примера давайте рассмотрим популярную (тысячи заказов со всего света + положительные отзывы) и недорогую модель терморегулятора от наших китайских товарищей.

Для начала работы с прибором, первым делом подаете на него напряжение 220В.

Через какое-то время подсветка гаснет и девайс переходит в режим энергосбережения. При этом даже в случае полного исчезновения напряжения, термостат запоминает и сохраняет в памяти все ранее заданные настройки.

Поэтому один раз внесли все параметры, и далее ничего перепрограммировать не придется.

В ручном режиме, когда на экране высвечивается иконка руки, можно установить требуемую температуру в комнате.

Данный параметр выставляется путем нажатия кнопок со стрелочками (вверх – вниз).

В состоянии покоя экран показывает действующую температуру в помещении.

Чтобы перевести устройство в автоматический режим, нажимаете на кнопку с квадратиками и на дисплее тут же отображается значок часов или будильника.

В автоматике изменить ранее заданный порог температуры при помощи стрелочных кнопок не получится. Данные намертво привязаны к конкретному дню недели.

Этот день также высвечивается на экране (1-понедельник, 2-вторник и т.д).

Временной отрезок суток показывается в виде маленького домика с цифрой (чуть выше дня недели).

Через него можно запрограммировать работу отопления так, чтобы ночью полы работали на полную или наоборот с минимальной нагрузкой. Все зависит от ваших условий проживания.

Всего можно установить шесть временных периодов.

Если вы выбрали модель с WiFi, то время и день недели отображаются автоматически.

При рабочем состоянии отопления, над домиком появляется дымок.

Как только обогрев отключается, дымок исчезает.

Гораздо удобнее управление термостатом осуществлять на смартфоне. Для этого потребуется скачать и установить программку Smart Life.

Более подробно со всеми нюансами настроек данного термостата можете ознакомиться из видеоролика ниже.

Статьи по теме

Установка терморегулятора теплого пола: схема подключения, видео

Для обогрева жилища люди используют различные способы, самым современным из которых является “тёплый пол”. Эта система обеспечивает равномерный прогрев помещения по высоте и отсутствие сквозняков. Её можно устанавливать под любыми напольными покрытиями, в том числе под ламинатом и кафелем.

Однако для обогрева помещения недостаточно смонтировать нагреватели. Для поддержания постоянной температуры в помещении при изменениях погоды на улице необходима установка терморегулятора теплого пола. В этой статье рассказывается про особенности применения этого устройства, а так же как выполнить монтаж прибора своими руками.

Для чего нужен терморегулятор

Централизованная система обогрева дома отапливает помещение горячей водой, температура которой определяется оператором котельной и не зависит от температуры воздуха в комнате.

Этим же недостатком обладают электрические и газовые котлы индивидуального отопления, подключённые к системе тёплого пола, а так же электрический тёплый пол, который может нагреться до слишком высокой температуры. При этом в комнате может стать слишком жарко, а ходить босиком по полу будет невозможно.

Для того чтобы предотвратить такую ситуацию необходима установка терморегулятора на теплый пол. Такое устройство включает и отключает нагрев помещения при достижении заданной температуры поверхности, тем самым поддерживая комфорт в помещении.

В дополнение к этому прибору целесообразна установка датчика температуры воздуха, позволяющая производить более точную регулировку системы отопления. Это особенно важно, если пол является основным или единственным источником тепла в помещении.

Совет! Для системы водяного нагрева с электрическим или газовым котлом достаточно одного датчика, при монтаже электрических нагревателей необходима установка терморегуляторов в каждой комнате.

Где установить терморегулятор теплого пола

Регулятор температуры тёплого пола подключается к выносному датчику, поэтому установка терморегулятора теплого пола возможна в любом удобном месте. Чаще всего она производится в одном ряду с розетками и выключателями и закрывается общей рамкой. Такое размещение удобно для регулировки и не нарушает дизайн помещения.

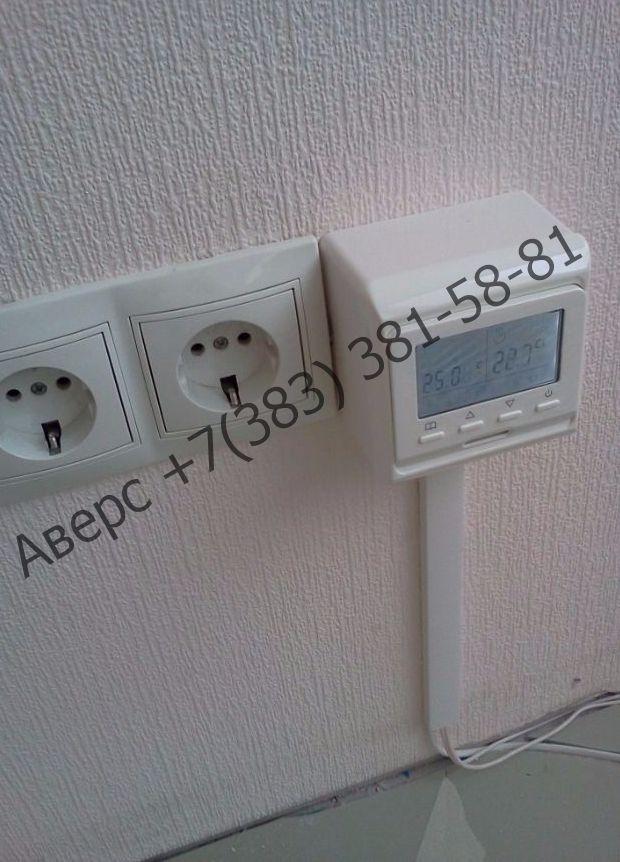

Совет! При монтаже регулятора в общем блоке с розетками питание прибора допускается производить от этих устройств проводом, проложенным внутри монтажных коробок.

Существуют так же определённые правила размещения датчика:

• Его нельзя размещать под мебелью или коврами. В этих местах пол прогревается быстрее всего.
• Датчик размещается между нагревателями. При его расположении в местах, где они отсутствуют, регулятор не будет отключать нагрев.

В ванной комнате устанавливается только датчик. Сам регулятор располагается снаружи. Допускается его установка в 3 зоне, на расстоянии не менее 0,6 метра от края ванны.

Высота установки терморегулятора для теплого пола особого значения не имеет, главное, чтобы этим приспособлением было удобно пользоваться. Чаще всего прибор устанавливается в одном блоке с розетками, это упрощает монтаж, подключение и улучшает дизайн помещения.

Обычно терморегулятор настраивается один раз, поэтому он может располагаться вместе с розетками, смонтированными по европейскому стандарту на уровне 30 см от пола, но может устанавливаться вместе с выключателем на высоте 90 см.

Друзья также смотрите видео что делать если не работает теплый пол? И почему не следует выбрасывать регулятор температуры:

При установке комнатного термостата со встроенным датчиком для более точного поддержания температуры воздуха. Такое расположение упрощает монтаж и подключение системы тёплого пола. В этом случае регуляторы устанавливаются на одной из внутренних стен на высоте 1,5 метров от пола. При желании эти приборы можно собрать в одном блоке с выключателями освещения.

Как установить терморегулятор своими руками

При наличии минимальных знаний электротехники и опыта ремонта домашней электропроводки установка терморегулятора теплого пола возможна самостоятельно. Эти работы выполняются в определённой последовательности.

Подготовительные работы

Основной задачей при монтаже регулятора температуры является соединение устройства с датчиком, находящимся в полу и с нагревателями тёплого пола. Поэтому перед тем, как установить терморегулятор теплого пола, необходимо сделать штробу от монтажной коробки до термодатчика.

Она прокладывается вертикально до пола, далее провод укладывается в гофрированной трубе в стяжке. Поэтому перед началом работ измеряется расстояние до датчика по полу и стене для приобретения необходимого количества провода и участка, находящегося в полу, для определения длины гофры. Её размер может быть любым, но оптимальным является диаметр 16 мм.

Справка! Некоторые технологии монтажа электрического тёплого пола предусматривают наличие термоизолирующей подкладки. В этом случае провода укладываются в разрезах подложки.

Монтаж терморегулятора и прокладка кабеля

Большинство терморегуляторов для тёплого пола предназначены для установки в обычные монтажные коробки (подрозетники) аналогично розеткам и выключателям. После установки эти устройства закрываются общей рамкой.

Так как система тёплого пола монтируется только при постройке или капитальном ремонте дома, то выдалбывание дополнительных установочных отверстий и штроб не является серьёзной проблемой.

Приборы для наружной установки используются в основном в деревянных домах.

Согласно ПУЭ п.7.1.38 к внутренней электропроводке в таких сооружениях предъявляются очень высокие требования, поэтому трубы для проводов прокладывается при постройке здания.

Если появляется необходимость установки дополнительных приборов, то они монтируются открытым способом, а провода прокладываются в гофрированных трубах или кабель-каналах. Крепление приборов производится саморезами или пластиковыми дюбелями, которые идут в комплекте с регулятором.

Самым популярным способом монтажа терморегулятора в кирпичных и бетонных зданиях является установка в монтажную коробку и укладка проводов в штробах. Для этого нужно коронкой Ø60 мм выдолбить отверстие глубиной 40 мм.

При отсутствии коронки необходимо перфоратором или ударной дрелью сверлом Ø6-8 мм высверлить контур отверстия, после чего при помощи зубила и молотка выбить внутреннюю часть углубления.

После высверливания отверстия для регулятора необходимо проштробить канавки для кабелей.

При мощности нагревателей до 1 кВт возможно подключение питания от соседней розетки и необходима только штроба для нагревателя и подключения нагревателей, при большей мощности регулятор подключается отдельным проводом, который допускается уложить в общую штробу с остальными кабелями.

Если устройство устанавливается отдельно от других электроприборов, то необходима так же отдельная штроба для подключения питания.

Важно! Штробы прокладываются только по вертикали и, под потолком, по горизонтали.

Подача напряжения к терморегулятору и питание нагревателей осуществляется трёхжильным кабелем, сечение которого зависит от мощности нагревателей. Если система тёплого пола является основным или единственным способом отопления, то сечение кабеля может достигать 16-25 мм².

Если мощность нагревательных элеменотов не превышает 5 кВт для подключения теплого пола к сети используют медный кабель сечением 2.5 мм².

Подключение датчика производится проводом, идущим в комплекте с регулятором.

Подключение от соседней розетки

Одним из самых распространённых решений, где установить терморегулятор теплого пола, является монтаж прибора рядом с существующей розеткой.

Это особенно удобно, если тёплый пол монтируется в дополнение к электроконвекторам или радиаторам водяного отопления. Для этого необходимо:

1. 1. отключить питание установленных приборов;
2. 2. демонтировать розетки и выключатели;
3. 3. вырубить отверстие для дополнительной монтажной коробки;
4. 4. проштробить стену для подключения нагревателей и датчика;
5. 5. установить и закрепить алебастром или финишной шпаклёвкой новую коробку и, при необходимости, заменить рядом расположенную;
6. 6. внутри коробок проложить кабель для подачи питания от розетки к терморегулятору;
7. 7. установить и подключить ранее снятые розетки и выключатели;
8. 8. установить и подключить регулятор;
9. 9. закрыть все приборы общей рамкой.

Важно! Подключение от соседней розетки допускается выполнять только при небольшой мощности нагревателей. В противном случае для системы тёплого пола необходимо прокладывать отдельные кабеля, в том числе при монтаже рядом с другими приборами.

Как подключить терморегулятор для теплого пола

Подключение терморегулятора к сети производится согласно имеющихся на клеммах обозначений и цветовой маркировки изоляции подходящего и отходящего кабелей:

• L (Line) – фаза. Изоляция этого провода имеет чёрную или коричневую окраску.
• N (Neutral) – нейтраль. Оболочка этого провода окрашивается в синий или голубой цвет.
• РЕ (Protective Earthing) – заземление. Этот провод окрашен в продольные жёлтую и зелёную полосы.

Если в электропроводке отсутствует заземление, то допускается вместо трёхжильного использовать двухжильный кабель и не подключать клемму PE. В этом случае для защиты людей от поражения электрическим током необходимо установить УЗО или дифавтомат с током уставки 30 мА.

При сомнении в правильности маркировки в розетке фазный провод определяется при помощи индикаторной отвёртки или индикатора типа “Контакт”, имеющего соответствующую функцию.

Информация! Если заземляющий провод РЕ необходимо подключать только к соответствующей клемме, то если подключение проводов L и N желательно производить согласно маркировки для удобства обслуживания.

Клеммы в устройстве делятся на входящие и выходящие, так же имеющие маркировку:

• IN – вход или сеть;
• OUT – выход или нагреватель.

Если поменять подходящий и отходящий кабеля местами, то устройство не будет работать и подавать питание на нагреватель.

Датчик температуры подключается к соответствующим клеммам, расположенным парой и имеющим маркировку “sensor”.

Проверка работоспособности

Включение тёплого пола в работу допускается только после завершения укладки пола, но перед заливкой стяжки и укладкой полового покрытия необходимо проверить работу системы.

Для этого необходимо включить нагрев на минимально возможную температуру. Датчик при этом необходимо поместить рядом с нагревателями, а для более чёткой работы его можно накрыть теплоизолирующим материалом или просто старой курткой или одеялом.

Существует несколько способов определить включение и отключение нагрева:

• наличие и отсутствие напряжения на клеммах;
• нагрев и остывание нагревателей;
• включение и отключение механического регулятора происходит с тихим щелчком;
• при наличии во вводном щитке реле контроля напряжения с индикацией силы тока или амперметра при нагреве на табло появляется значение потребляемого тока.

Важно! Длительная работа системы без заливки и укладки чистового покрытия может привести к перегреву тёплого пола и выходу его из строя.

Видео как установить регулятор своими руками

После завершения отделочных работ производится окончательная настройка системы – определение желаемого нагрева пола и температуры воздуха в помещении.

Работы по монтажу и подключению терморегулятора тёплого пола может выполнить любой опытный домашний мастер, но если есть сомнения в правильности производства монтажа, то лучше пригласить профессионального электромонтажника.

Потери из-за неправильного подключения могут оказаться больше, чем экономия на оплате его труда.

Похожие материалы на сайте:

Понравилась статья – поделись с друзьями!



Как установить программируемый термостат

Фото: shutterstock.com

По данным Министерства энергетики, установка программируемого термостата может помочь вам сэкономить от 5% до 15% на ежемесячных счетах за отопление и охлаждение. Работа занимает менее часа, и, поскольку многие модели доступны менее чем за 25 долларов, вы можете окупить первоначальные затраты всего за один сезон использования.

Имейте в виду, что, хотя вы можете сократить расходы с помощью ручного термостата, внимание, необходимое для этого, затрудняет достижение экономии.Причина в том, что регулировку термостата необходимо производить в течение дня, каждый день. Упустите возможность сэкономить, и вы фактически выбрасываете деньги в окно.

Программируемый термостат освобождает домовладельцев от этой ответственности, позволяя им настраивать цикл нагрева и охлаждения в соответствии с их ежедневным графиком. Как только программа настроена, о ней можно забыть. Но вы всегда можете обновить его, внося изменения, если, скажем, вы уезжаете из города.

Представьте, что кондиционер автоматически включается за десять минут до вашего возвращения домой.И разве не было бы неплохо не забыть выключить огонь, уходя на работу? В совокупности эти небольшие преимущества делают программируемый термостат не только недорогим обновлением, но и удобством.

Чтобы установить программируемый термостат, не нужно быть опытным мастером на все руки. Даже новичок легко выполнит проект, следуя приведенной ниже инструкции.

Инструменты и материалы

Шаг 1

Выключите прерыватель печи и системы кондиционирования воздуха.Снимите крышку со своего старого термостата. (Большинство из них отрываются при небольшом давлении, но некоторые крышки необходимо открутить.) Затем удалите винт, крепящий старый термостат к стене. Осторожно вытащите старый термостат, но пока оставьте его провода подключенными.

Фото: apartmenttherapy.com

Шаг 2

Пометьте провода, которые являются частью существующей установки. Прикрепите небольшой кусок малярной ленты к каждому проводу и на этой ленте напишите букву, которая указывает, где этот конкретный провод присоединяется к старому термостату.Обычно буква соответствует цвету провода, но не всегда.

Step 3

Приклейте существующие провода к стене или оберните их вокруг карандаша или небольшой отвертки, чтобы они не втянулись в полость стены в тот момент, когда вы отсоедините их от старого термостата. Опыт показывает, что особая осторожность на этом этапе избавит вас от множества ненужных раздражений.

Step 4

Если к имеющемуся термостату подключаются только два провода, значит, он не подключен напрямую к источнику питания.Это означает только то, что приобретаемый вами программируемый блок должен работать от батарей. Больше двух проводов? Скорее всего, это прямая проводка; вы можете делать покупки из более широкого диапазона моделей на замену.

Шаг 5

Прикрепите монтажную пластину вашего нового программируемого термостата к стене. (Возможно, потребуется просверлить пилотные отверстия и использовать пластмассовые анкеры.) Затем сопоставьте буквы с буквами при подключении проводов к заменяемому блоку. При необходимости установите батарейки и, наконец, защелкните крышку термостата, чтобы завершить работу.

А теперь приготовьтесь наблюдать, как ваши счета за электроэнергию падают, как ртуть, в свежий зимний день!

Установка термостата – Служба поддержки клиентов

Перед установкой

• Обязательно проверьте свою существующую систему и убедитесь, что нагрев и / или охлаждение работают нормально, прежде чем отсоединять какие-либо провода.
• При тестировании не выбирайте режим ОХЛАЖДЕНИЕ, если наружная температура ниже 50 ° F (10 ° C), так как это может привести к повреждению системы охлаждения.
• Если у вас есть система с тепловым насосом, проверьте настройки на своем старом термостате и отметьте, есть ли у вас реверсивный клапан типа «O» или «B».

Снятие старого термостата

1. Выключите питание вашей системы HVAC с помощью блока выключателя или главного выключателя, управляющего вашей системой отопления / охлаждения.

2. Убедитесь, что питание отключено, отрегулировав температуру на старом термостате, и убедитесь, что ваша система не включается.

3.Осторожно снимите лицевую панель вашего старого термостата.

4. Сделайте снимок проводки вашего старого термостата, чтобы использовать его позже.

5. Запишите текущее расположение каждого цветного провода, обратившись к схеме электрических соединений ниже.

Примечание: Если вы видите провода A, X или P, свяжитесь с нами для проверки совместимости системы по телефону 888.313.7019

6. Убедитесь, что у вас нет проводов на 120/240 В (ищите толстые черные провода с гайками.) Если вы это сделаете, термостат iDevices несовместим с вашей системой. Если вы не уверены, позвоните нам по телефону 888.313.7019.

7. Запишите расположение любых перемычек и отметьте, подключен ли провод к RC и / или RH.

8. Наконец, отсоедините провода от старого термостата и снимите его со стены.

Совет: Убедитесь, что провода не падают обратно в стену, аккуратно обернув их вокруг ручки.

Установка нового термостата

1.Выровняйте монтажную пластину термостата iDevices на стене. Убедитесь, что он ровный, а провода проходят через отверстие на монтажной пластине. Отметьте карандашом места анкеров на стене.

2. Отложите монтажную пластину и просверлите два отверстия (диаметром 3/16 дюйма) в том месте, где вы только что отметили.

3. Установите прилагаемые анкеры для стен, совместите монтажную пластину с отверстиями и с помощью прилагаемых винтов прикрепите монтажную пластину к стене.

4. В руководстве по установке перейдите в раздел «Конфигурация проводки» и найдите проводку, которая ближе всего к вашему старому термостату.Отметьте, на какую систему вы будете ссылаться позже. Чтобы просмотреть конфигурации проводки в Интернете, щелкните здесь

5. Подключите провода к монтажной пластине в соответствии с приведенной выше схемой электрических соединений, фотографиями, сделанными ранее, и конфигурацией проводки, записанной на шаге 4.

Примечание: Во избежание короткого замыкания и повреждения вашего нового термостата или дома убедитесь, что все соединения проводов надежны и оголенные провода не соприкасаются друг с другом. При необходимости изолируйте все оголенные провода изолентой.

6. Вставьте лишние провода обратно в полость стены и прикрепите термостат iDevices к монтажной пластине.

7. Снова включите питание на блоке прерывателя или переключателе, который управляет вашей системой отопления / охлаждения.

Примечание: После изменения режимов существует стандартная задержка в 5-7 минут перед тем, как термостат запросит обогрев или охлаждение для защиты компрессора кондиционеров и систем тепловых насосов. Во время этой задержки заданное значение температуры на дисплее термостата будет отображаться черным цветом.По прошествии 5-7 минутной задержки и запроса термостата на нагрев или охлаждение заданное значение температуры будет отображаться красным цветом для нагрева и синим – для охлаждения.

Zen Термостат Руководство по установке

Условия использования

Продолжая, вы соглашаетесь со следующими условиями использования ZEN Thermostat ™ и этого веб-сайта:

Вы можете просмотреть все это, перейдя по ссылкам выше.

Я ПРИНИМАЮ Я СОГЛАСЕН

4.Выберите существующие провода

Посмотреть видео ▶

Установите флажки ниже, соответствующие меткам на клеммах вашего старого термостата. Вы можете не обращать внимания на перемычки и перемычки. Не идентифицируйте свои провода по цвету.

Зачем это нужно?

Способ подключения вашего старого термостата – одно из лучших руководств по подключению термостата Zen. Правильная идентификация существующих проводов гарантирует, что все функции вашей системы отопления и охлаждения будут контролироваться термостатом Zen.Если вы не уверены или на клеммах ваших проводов нет маркировки, обратитесь к поставщику домашней автоматизации или установщику систем отопления, вентиляции и кондиционирования воздуха.

Нам требуется дополнительная информация, чтобы подтвердить, что термостат Zen поддерживает выбранную вами комбинацию проводов. Убедитесь, что вы правильно определили провода, или отправьте нам изображение вашей проводки по адресу [email protected], и мы свяжемся с вами с дальнейшими инструкциями.

5.Обозначьте существующие провода

Посмотреть видео ▶

СОВЕТ: Прикрепите этикетки на расстоянии примерно 1 дюйм (25 мм) от конца провода, чтобы упростить повторную вставку.

Зачем это нужно?

Маркировка проводов перед снятием старого термостата экономит время при установке термостата Zen и будет полезна, если вы решите изменить или модернизировать систему отопления или охлаждения в будущем.

Следующий

11. Типы систем

Какое у вас отопление?

Почему имеет значение тип отопления?

Термостат

Zen будет сконфигурирован для работы наиболее безопасным и эффективным способом, который отличается для разных типов систем отопления.

16.17. О конфигурации вашей системы

Ваш системный код сообщает Zen все, что ему нужно для правильной работы вашей системы отопления и охлаждения.

Тип вашего отопления:

Ваш тип охлаждения:

Ваша система имеет отдельное управление вентиляторами

В вашей системе есть аварийное отопление

Ваша система НЕ ИСПОЛЬЗУЕТ реверсивный клапан для выбора между нагревом и охлаждением.

Ваша система ОХЛАЖДАЕТ при включении реверсивного клапана.

% PDF-1.6 % 1 0 объект >>> эндобдж 2 0 obj > поток 2018-06-21T15: 40: 05-07: 002018-06-21T15: 40: 13-07: 002018-06-21T15: 40: 13-07: 00 Adobe InDesign CC 13.0 (Macintosh) uuid: 983aa184-c258-f64b -992a-504b15c4749dxmp.did: F77F117407206811BB8EF466117FD6F0xmp.id: 316b1a5e-8a2f-4c47-b7bd-ff7277d7d57bproof: pdfxmp.iid: cebc4be2-f195-4943-a9bb-3edcd8216871xmp.did: f2bf2587-1200-45d6-bd1a-a502d2e971bfxmp.сделал: F77F117407206811BB8EF466117FD6F0default

преобразовано из application / x-indesign в application / pdfAdobe InDesign CC 13.0 (Macintosh) / 2018-06-21T15: 40: 05-07: 00

application / pdf Adobe PDF Library 15.0 Ложь конечный поток эндобдж 3 0 obj > эндобдж 5 0 obj > эндобдж 6 0 obj > эндобдж 7 0 объект > эндобдж 18 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text] / Свойства >>> / TrimBox [0.0 0.0 303.307 425.197] / Type / Page >> эндобдж 19 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text] / Свойства >>> / TrimBox [0.0 0.0 303.307 425.197] / Тип / Страница >> эндобдж 20 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text] / Свойства >>> / TrimBox [0.0 0.0 303.307 425.197] / Type / Page >> эндобдж 21 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text] / Свойства >>> / TrimBox [0.0 0.0 303.307 425.197] / Type / Page >> эндобдж 22 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text] / Свойства >>> / TrimBox [0.0 0.0 303.307 425.197] / Type / Page >> эндобдж 23 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text] / Свойства >>> / TrimBox [0.0 0.0 303.307 425.197] / Тип / Страница >> эндобдж 24 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text] / Свойства >>> / TrimBox [0.0 0.0 303.307 425.197] / Type / Page >> эндобдж 25 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text] / Свойства >>> / TrimBox [0.0 0.0 303.307 425.197] / Type / Page >> эндобдж 26 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text] >> / TrimBox [0.0 0.0 303.307 425.197] / Type / Page >> эндобдж 27 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text] >> / TrimBox [0.0 0.0 303.307 425.197] / Тип / Страница >> эндобдж 58 0 объект > поток HlR = O1 + BHlb81J 󳳾 d8u8! 1 $ f; cz оа $ 1Z # или {`ht dhX ߾ * ! ft: 0UviJ # VE fW͊C4 /; 4,57ń> Y0’a * # {#! – T40Fd̲mvCndID% & \) 3Ǥ8a’z. $> 8 ~ fD1zNNa_aKv “! J? 1a {Z: >> @ iE9E” 6⹿70

Как сделать Замените термостат

Я постепенно превращаю свой дом в «умный дом». Я хочу иметь возможность управлять своими системами отопления / охлаждения / освещения / электроснабжения из любой точки мира с помощью планшета или смартфона, точно так же, как это сделали бы некоторые домовладельцы космического возраста, как их представляли футуристы 1950-х годов.

Сегодня я заменяю свой старый термостат на термостат Honeywell Lyric, который подключается к Интернету. С новым устройством я могу изменить температуру в моем доме со своего телефона, и я буду получать обновления, когда мне нужно будет заменить фильтр. Моя мечта стать Джорджем Джетсоном станет на шаг ближе!

Признаюсь, замена термостата – со всеми проводами, выключателями и электрическими засосами – напугала такого новичка, как я. Я не хотел неправильно подключать новый термостат и взорвать свою печь.Но после небольшого исследования я обнаружил, что заменить термостат довольно легко.

На случай, если кому-то из вас когда-нибудь понадобится заменить старый термостат, я задокументировал приведенные ниже шаги с фотографиями о том, как я заменил свой старый термостатом Honeywell Lyric. Конечно, каждая система отопления и кондиционирования воздуха предъявляет уникальные требования к подключению нового термостата, но общий процесс почти такой же. Считайте это вашим общим путеводителем по процессу.

1. Выключите питание кондиционера и печи

Лучше перестраховаться, чем сожалеть. Выключите питание кондиционеров и печей, связанных с вашим термостатом. Вы можете сделать это, подойдя к своему выключателю и нажав соответствующие переключатели. Другой способ выключить питание вашего кондиционера и печи – просто выключить выключатель питания на самих блоках.

Чтобы убедиться, что питание вашего устройства отключено, отрегулируйте температуру на текущем термостате на действительно высокую или очень низкую и посмотрите, включается ли кондиционер или печь.Если нет, ты золотой.

2. Снимите лицевую сторону старого термостата

3. Сфотографируйте провода

Этот шаг не является обязательным (почему вы увидите ниже), но было бы неплохо иметь справочную информацию о том, какой цветной провод должен входить в какое гнездо вашего нового термостата.

4. Отсоедините провода от старого термостата

.

В зависимости от вашего текущего термостата вам может потребоваться небольшая отвертка, чтобы вы могли открутить винты, удерживающие провода на месте.Мне пришлось использовать отвертку, которую вы используете для очков.

5. Снимите старую опору

6. Установите новое крепление термостата и подсоедините провода

Подключить провода к новому термостату не так уж и сложно. На креплении вы заметите буквы. Каждая буква обозначает провод разного цвета: «G» – зеленый, «R» – красный и так далее. Просто вставьте каждый цветной провод в соответствующий рецептор с инициалами. Рецепторам Honeywell Lyric не нужны винты для фиксации проводов; Я просто вставлял их, пока они не встали на место.

7. Винт крепления лицевой панели к стене

Возможно, вам потребуется установить несколько анкеров для гипсокартона, чтобы можно было надежно прикрутить крепление для лицевой панели. К счастью для меня, за старым термостатом уже были установлены два анкера для гипсокартона, точно в том месте, которое нужно для моего нового.

8. Установите новую лицевую панель термостата

.

Если у вас возникли проблемы с этим шагом, настройте когнитивный термостат в своем мозгу.

9. Снова включите питание кондиционера и печи

Снова включите питание кондиционера и печи.Как видите, я использую то же изображение, что и для выключения питания, потому что это в основном тот же шаг, и я ленив.

10. Настройте новый термостат

Каждый термостат будет отличаться, когда дело доходит до конфигурации, поэтому просто следуйте инструкциям в прилагаемом к нему руководстве пользователя. Термостат Honeywell Lyric подключается к вашей беспроводной сети, поэтому вы можете настраивать его и управлять им со своего смартфона или планшета из любой точки мира.

Бесплатное приложение Lyric помогло мне настроить и настроить. Помимо обычных расписаний «Нет на месте» и «Дома», которые вы можете создать на большинстве термостатов, Lyric позволяет вам создать «геозону» в системе, чтобы, когда вы выходите из дома со своим смартфоном, термостат автоматически настраивается на более энергоэффективная температура. Он также имеет функцию «точной настройки», которая учитывает влажность и температуру как в помещении, так и на улице, чтобы отрегулировать ваши настройки так, чтобы желаемая температура всегда ощущалась как .Я провел несколько тестов обеих этих функций, чтобы убедиться, что они работают и все системы работают.

Ну вот. Теперь вы знаете, как установить новый термостат. Не пугайтесь проводов. Это настолько простая работа, что с ней справится даже парень, который никогда не ходил по магазинам в старшей школе и не вел блоги.

Установка и ремонт термостата Cleveland

Легко упустить из виду важность домашнего термостата, учитывая его небольшие размеры. Тем не менее, несмотря на это, правильно работающий термостат является центральным компонентом любой системы отопления или кондиционирования воздуха.Даже незначительные проблемы с термостатом могут повлиять на общий комфорт вашего дома. Например, неисправный термостат может помешать вашему кондиционеру включиться, когда он вам нужен, или вызвать его выключение до того, как в вашем доме достигнута оптимальная температура. Если у вас есть дом в северо-восточном Огайо, и у вас возникли проблемы с термостатом, обратитесь к специализированному специалисту по охлаждению из Кливленда, чтобы он откалибровал, отремонтировал или заменил термостат.

Новые технологии термостатов за последнее десятилетие сделали контроль температуры окружающей среды проще, чем когда-либо.Многие домовладельцы в столичном районе Кливленда заменили свои устаревшие ручные термостаты цифровыми версиями, которые обеспечивают точный контроль температуры и легко читаемые дисплеи. Существуют также программируемые термостаты, которые позволяют пользователям устанавливать определенное время дня для включения печи или кондиционера. Этот более практичный уровень контроля температуры гарантирует, что в вашем доме всегда будет комфорт, когда вы приедете, при этом ваши счета за коммунальные услуги будут минимальными. Наконец, для наиболее технически подкованного домовладельца Кливленда существуют термостаты с возможностями Wi-Fi, которые подключаются к Интернету и позволяют пользователям дистанционно регулировать температуру в своих домах с помощью компьютера или мобильного телефона.Опытная компания по охлаждению из Кливленда сможет провести вас через все варианты модернизации вашего термостата и в кратчайшие сроки установить ваш новый термостат.

Кливлендские специалисты по кондиционированию и отоплению из Verne & Ellsworth Hann десятилетиями предлагали качественные услуги по установке и ремонту термостатов на всей территории Северо-Восточного Огайо. Наши опытные специалисты могут сделать все: от замены старомодного ручного термостата в вашем доме до установки новейших термостатов с поддержкой Wi-Fi.Мы приглашаем вас лично убедиться, почему фамилия Ханн стала синонимом превосходного качества обслуживания клиентов во всем столичном районе Кливленда.

Свяжитесь с Verne & Ellsworth Hann сегодня, чтобы назначить бесплатную бесплатную консультацию и вернуть контроль над температурой в вашем доме уже сегодня!

Как установить термостат Honeywell Lyric

Готовы к установке нового термостата Lyric? Вот наше пошаговое руководство:

1. Перед тем, как начать, посмотрите на стены, окружающие термостат Lyric, чтобы увидеть, не придется ли вам замаскировать отверстия или поврежденную краску, которая откроется при установке нового термостата.Пришло время сделать этот ремонт.
2. Убедитесь, что в вашей упаковке есть следующее: термостат , настенная пластина, монтажные винты, задняя пластина . Настенная пластина (на фото вторая слева) не является обязательной, она позволяет скрыть следы, оставленные старым термостатом.

3. Имейте под рукой следующие инструменты:
   – Отвертка с крестообразным шлицем
   – Маленькая отвертка или ручка
   – Карандаш
4. Найдите автоматический выключатель и отключите систему отопления / переменного тока .Убедитесь, что питание отключено, подойдя к термостату и попытавшись повысить или понизить температуру. Если система реагирует на изменение температуры, это означает, что она НЕ выключена.

5. Теперь, когда ваша система выключена, вы можете снять лицевую панель со своего старого термостата. Большинство из них просто откроется без отвертки, но если стеновая панель крепится шурупами, открутите ее.
6. Вы должны увидеть связку проводов. В каждом термостате используется разная схема подключения, поэтому важно знать, какие провода совместимы, а какие нет.Сделайте снимок конфигурации с помощью вашего смарт-устройства для дальнейшего использования. Если на них еще нет этикеток, пометьте провода лентой.

7. Обратите внимание на напряжение вашей системы.
   – Есть ли у вас толстые черные провода, соединенные гайками?
   – Ваш термостат 110 вольт или выше? Если вы ответили утвердительно на любой из этих вопросов, у вас есть система сетевого напряжения. К сожалению, термостат Lyric НЕ совместим с этой системой, вы можете использовать только термостаты, специально разработанные для систем сетевого напряжения.
8. Отвинтите остальную часть термостата (заднюю панель и настенную пластину) от стены.
9. Теперь вы можете приступить к установке термостата Honeywell Lyric.

   Свяжите провода в одну группу, затем пропустите провода через опорную пластину и прикрутите термостат к стене.

   Подача их через настенную тарелку происходит намного медленнее.
10. Убедитесь, что термостат выровнен, наблюдая за маленьким зеленым пузырьком. Если пузырек находится между двумя линиями, можно приступать к работе с проводкой.




    Также вставьте прилагаемую батарею AAA, если вы еще этого не сделали.
11. Прикрутите настенную пластину Lyric к стене. Входящие в комплект винты специально разработаны для термостата Lyric и являются самофиксирующимися.
12. Загрузите приложение Honeywell Lyric , чтобы просмотреть схему того, куда должны идти ваши провода. У всех разные ситуации с подключением, поэтому приложение – отличный ресурс, который может вам помочь. Lyric Round отличается от термостата Honeywell WiFi тем, что у Lyric нет провода кондиционера.Это больше похоже на то, как вы устанавливаете термостат Nest.
13. Чтобы вставить провода, вставьте каждый провод в соответствующую клемму и осторожно потяните, чтобы проверить надежность крепления. Провода должны входить в клемму примерно на четверть дюйма .

    Чтобы вынуть провода, осторожно надавите на язычки клемм с помощью ручки или небольшой отвертки, когда будете тянуть за провод.

14. Приложение Lyric также сообщит вам, должен ли каждый из ползунков слева и справа быть вверх или вниз, в зависимости от вашей установки R-Wire.
15. Когда провода будут на месте, снова наденьте лицевую панель, осторожно прижав ее к настенной пластине.
16. Вернитесь к выключателю и верните питание вашей системе обогрева / переменного тока. Если все работает правильно, Lyric будет светиться при запуске. Процесс запуска занимает около 3 минут.
17. Когда вы увидите свое уникальное сетевое имя, нажмите кнопку «ОК», чтобы начать настройку термостата. Для этого используйте приложение Lyric на своем смартфоне или планшете.


    Если вы не видите уникального имени сети, нажмите и удерживайте значок погоды слева в течение 5 секунд для сброса.

18. Если у вас есть устройство Android, найдите сетевое имя Lyric в списке в приложении Lyric. Для устройств iOS подключитесь к термостату, просмотрев свои беспроводные сети и подключившись к сети, принадлежащей вашему устройству Lyric.


Термостат Honeywell Lyric Характеристики

Весенняя погода в Новой Англии иногда может сойти с ума. Сегодня жаркие 70 градусов тепла, люди носят шорты и шлепанцы, а на следующий день все надевают зимние ботинки и толстые зимние парки.

Старые термостаты просто не могут справиться с такой быстрой сменой погоды, особенно когда мы не всегда дома, чтобы самостоятельно регулировать температуру.

Результат? Высокие счета за отопление и потери энергии.

Умный термостат Lyric может помочь. Обратите внимание на эти невероятные преимущества:

• Honeywell Home App: Термостат Lyric полностью интегрируется с вашей системой безопасности через бесплатное приложение на вашем смартфоне или планшете.


  Приложение позволяет вам сохранять простые шаблоны для общих событий, которые вы можете использовать каждый день, например, последовательность действий для выхода из дома, чтобы пойти на работу, или другое, когда вы собираетесь лечь спать.

  Вы также можете получать push-уведомления, напоминающие о замене фильтров, уведомления о высоких и низких уровнях влажности и предупреждения об экстремальных температурах в помещении.

• Контроль температуры на основе местоположения: Термостат Lyric использует местоположение GPS на вашем смартфоне, чтобы узнать, когда вы находитесь вдали от дома, и экономит электроэнергию.

  Благодаря технологии Geofence термостат ожидает вашего возвращения и помогает обеспечить комфортный климат в вашем доме по прибытии.

  Вы можете установить это для любого члена вашей семьи, если ваши дети вернутся домой раньше вас.

• Контроль влажности и температуры: Вам достанется не тепло, а влажность.
