Детектор скрытой проводки, как выбрать или сделать своими руками
Сегодня мы поговорим про детекторы скрытой проводки, какие они бывают, как выбрать такой прибор и как правильно им работать.
СОДЕРЖАНИЕ:
Назначение детекторов скрытой проводки
Проведение ремонтных работ в помещениях, которые строились давно, и никаких сопроводительных документов к помещению уже не осталось, в частности схемы электропроводки, значительно осложнены.
Ведь при надобности сверления стен существует возможность попадания в проводку.
А это и опасно для жизни, особенно если проводка не обесточена, можно и повредить инструмент или сам провод, что еще хуже, поскольку тянуть проводку придется по новой.
В общем, без знания точного месторасположения проводки делать что-либо со стенами здания – себе дороже.
На помощь могут прийти специальные приборы – детекторы скрытой проводки, они же индикаторы, которые являются одним из главных инструментов электрика.
Основной задачей такого приспособления является обнаружения проводов, скрытых от глаз, чтобы в дальнейшем избежать попадания в нее и повреждения.
Сами приборы довольно компактны и являются переносными. Для определения спрятанного провода достаточно провести прибором по стене, в месте, где уложена проводка – он просигнализирует. Все просто и удобно.
Помимо основной функции некоторые модели детекторов могут выполнять ряд дополнительных, способных существенно облегчить жизнь.
Полезным этот прибор будет в первую очередь электрикам, ведь им часто приходиться проводить ремонтные работы с проводкой в зданиях. Также он пригодится тем, кто занимается монтажом чего-либо на стены в помещениях.
Популярное у читателей: Замена электрики в однокомнатной и двухкомнатной квартире.
Виды детекторов, их особенности
Сейчас производятся детекторы скрытой проводки, конструкция которых влияет на способ определения проводки, а также влияет на условия для обнаружения.

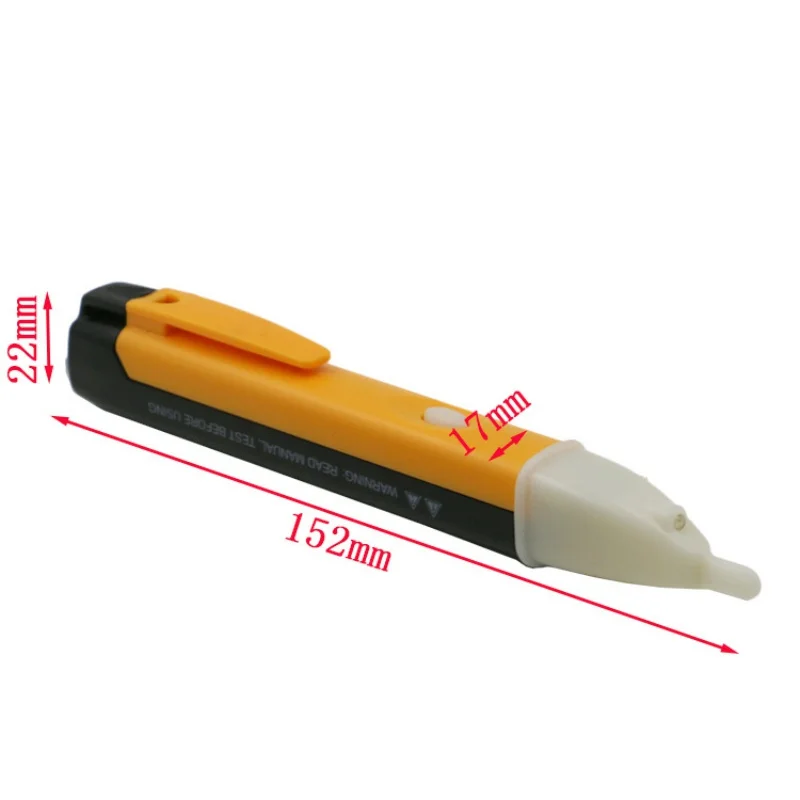

Один из видов данного прибора – электростатические индикаторы.
Для обнаружения проводки в них используются датчики, чувствительные к электростатическому полю.
Они являются одними из самых дешевых, хотя точность обнаружения у них очень хорошая – до 1 см от оси провода, то есть он способен практически точно обнаружить провод.
Глубина залегания провода, который способен обнаружить электростатический детектор достигает 60 мм, что тоже вполне неплохо.
Однако он может обнаружить провода только те, на которые подается напряжение, что является одним из его недостатков.
К тому же данный прибор не будет работать в случае, если стена влажная, или она покрыта металлом. Но в целом, для нахождения проводки в квартире он вполне подойдет.

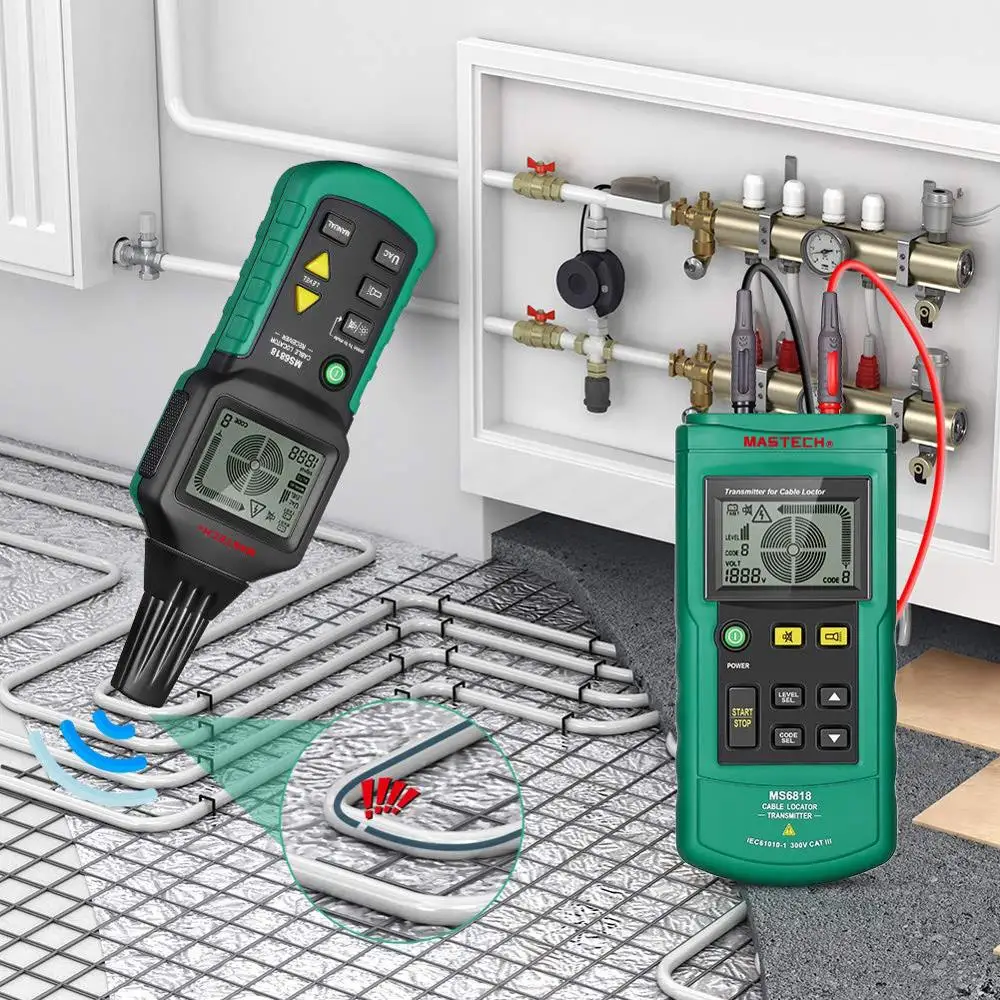

Второй вид детекторов – электромагнитные.
В них датчики реагируют на электромагнитное поле.
Они тоже достаточно точный и обнаруживает проводку даже на большой глубине залегания.
Ему не «страшны» сырые стены и их металлическое покрытие. Но они тоже могут обнаруживать проводку только ту, что запитана.
При этом для его работы нужно, чтобы провода были нагружены, поэтому для обнаружения проводки следует к ней подключить потребитель мощностью не менее 1 кВт.
И третий вид.
Ничто иное, как обычные металлоискатели, но только очень компактные.
Конструктивно он отличается от двух предыдущих.
В первых двух используются датчики, реагирующие на поле, которое создает вокруг себя электрический ток, проходящий по проводке.
Металлоискатель же состоит из катушки, которая создает вокруг себя электромагнитное поле.
Если в это поле попадет какой-либо металлический предмет – это произведет к изменению поля прибора, на что он и среагирует.
Детекторы-металлоискатели способны обнаружить металл, скрытый в стене. Причем некоторые высокотехнологичные приборы способны определить какой металл он обнаружил – черный или цветной, выявить изменения среды внутри стены (пустоты) даже указать скрытые деревянные или пластиковые элементы.
Одним из его основных недостатков является то, что на напряжение в проводке он не отреагирует, то есть, он покажет, что внутри есть металл, но является ли он проводкой и проходит ли по нему напряжение — нет.
Каждый из этих видов имеет свои недостатки, и чтобы их устранить, производители все чаще производят комбинированные приборы, включающие все способы обнаружения.
Они и являются сейчас самыми распространенными.
Читайте также:
Основные и второстепенные функции
Основными функциями данных приборов считаются:
- Выявление напряжения в проводке бесконтактным способом;
- Обнаружение электромагнитного поля в проводах под напряжением;
- Проверка целостности проводки;
- Идентификация полярности сетей с постоянным током.
И это не все первостепенные функции, которыми может обладать индикатор.
Количество же их зависит от конструктивных особенностей самого прибора.
Также современный комбинированный детектор скрытой проводки способен:
- Выявить деревянные и пластиковые вставки в стенах;
- Выявить пустоты;
- Обнаружить все металлические элементы в стене, причем даже мелкие;
- Определить глубину залегания всех обнаруженных элементов.
Все это дает возможность составить полную карту стены перед проведением ремонтных или других работ.
Советы по выбору
Положительных качеств у такого прибора вполне достаточно, однако не все модели ими оснащаются, поэтому при выборе нужно учитывать некоторые нюансы:
- Сразу следует определиться с функционалом прибора. Если требуется только обнаружить проводку – достаточно приобрести простой детектор, возможно даже относящийся к определенному типу, а не являющийся комбинированным;
- В процессе выбора нужно провести полную проверку работоспособности прибора. Для этого вначале нужно проверить его на открытой запитанной проводке, затем уже – проверить на стене;
- Нужно в техдокументации к прибору посмотреть его характеристики и в процессе проверки узнать, совпадают ли они с заявленными;
- Если прибор простой и не оснащен дисплеем, следует обратить внимание на сигнализацию при обнаружении проводки – она должна хорошо просматриваться, а звуковые сигналы – отчетливо слышны;
- Поинтересоваться сертификатами качества, к оригинальному прибору хорошего производителя всегда будет идти сопровождающая документация.
Популярное у читателей: Правила монтажа электропроводки в деревянном частном доме.
Основные характеристики детекторов
Что касается характеристик данных приборов, которые следует учитывать при выборе, то главной из них является глубина обнаружения.
Но перед этим нужно поинтересоваться, на что он вообще будет реагировать.
К примеру, комбинированный прибор Bosh GMS 120 Prof способен обнаружить черный металл (сталь, чугун) на глубине до 120 мм, медь – на глубине до 80 мм, дерево – до 38 мм, проводку, на которую подается напряжение – до 50 мм.
А вот другой прибор — Black and Decker BDS200 на обнаружение дерева не рассчитан, зато металлы и проводку обнаруживать можно.
При этом черный металл он обнаружит на глубине до 50 мм, медь – до 25 мм, а проводку под напряжением – до 50 мм.
В целом, остальные характеристики, вроде температурного диапазона, в котором можно использовать детектор, способ питания его можно отнести к второстепенным, ведь они особой роли на использование не влияют.
Советы по использованию
Расскажем немного об инструкции по пользованию данными приборами.
Здесь следует учитывать, что каждый вид прибора имеет разные условия использования.
Так, электростатический детектор может обнаруживать только проводку под напряжением, поэтому вначале нужно проверить имеется ли оно в сети.
Затем нужно проверить сигнализацию этого прибора. Для этого нужно поднести его к не скрытому проводу.
Самые простейшие приборы обычно оснащены только звуковой сигнализацией с меняющейся тональностью. При максимальном приближении к проводу нужно запомнить тон звука, после чего можно приступать к поиску скрытой проводки.
Сразу с собой лучше взять карандаш или ручку, чтобы сделать пометки пролегания провода.
С электромагнитным детектором работать несколько проще. Какие-либо проверки самого прибора не нужны, а вот подготовительные работы понадобятся.
Сводятся они к подключению к сети потребителя мощностью от 1 кВт.
Самыми легкими в использовании являются комбинированные приборы.
Обычно у них на панели детектора расположены клавиши управления прибором, позволяющим выбрать материал, который будет искаться в стене, то есть достаточно, нажать требуемую клавишу, и прибор будет реагировать на выбранный материал.
К примеру, тот же Bosh GMS 120 Prof на передней панели имеет клавиши выбора материала – дерево, металл, проводка под напряжением.
При этом на его дисплее будет выводиться более подробная информация при обнаружении чего-либо в стене.
И еще, перед началом работ по исследованию стены, все же нужно проверить заряд батареи, от которой питается прибор. Чем больше батарея будет разряжена, тем хуже будет определять прибор.
Самодельные приборы
Напоследок бы хотелось упомянуть о том, что некоторые радиолюбители делают детектор для обнаружения скрытой проводки своими руками, причем некоторые схемы данных приборов не особо и сложны.

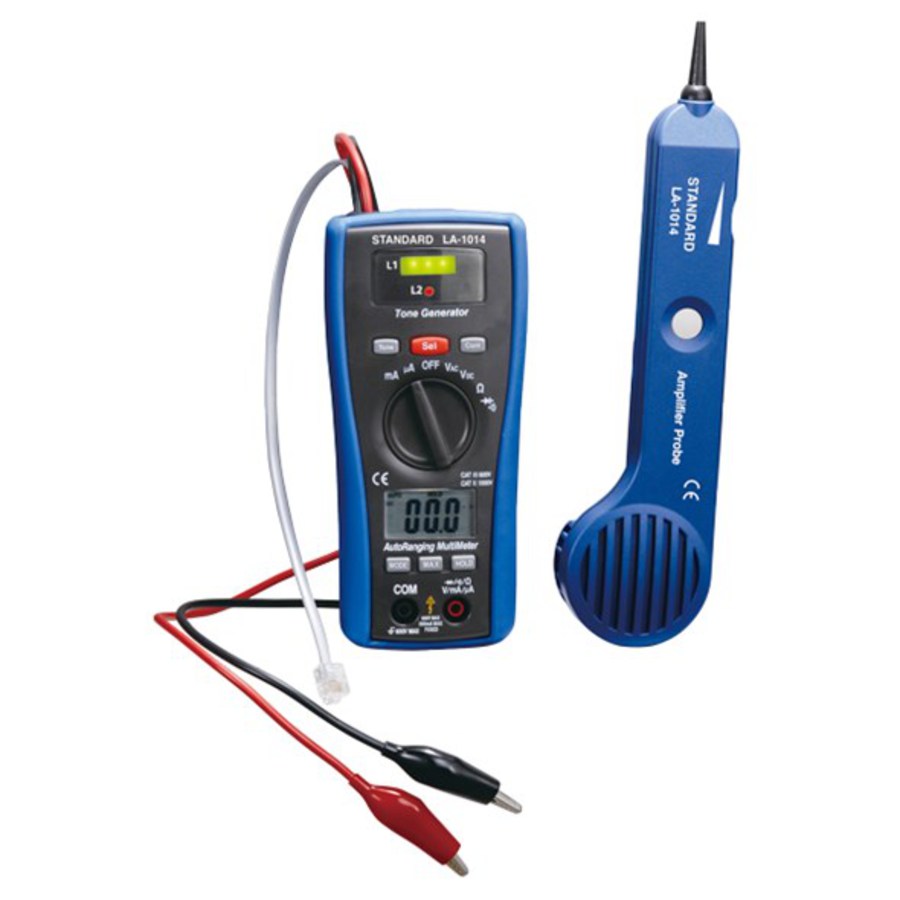

Простейший прибор для обнаружения скрытой проводки состоит всего из полевого транзистора и мультиметра, работающего в режиме омметра.
Подключенным к мультиметру транзистором водят по поверхности стены, в месте наибольшего отклонения показателей мультиметра и будет располагаться проводка.
Следует указать, что выявить таким способом можно только сеть, находящуюся под напряжением.
Популярное у читателей — как проверить транзистор на исправность мультиметром.

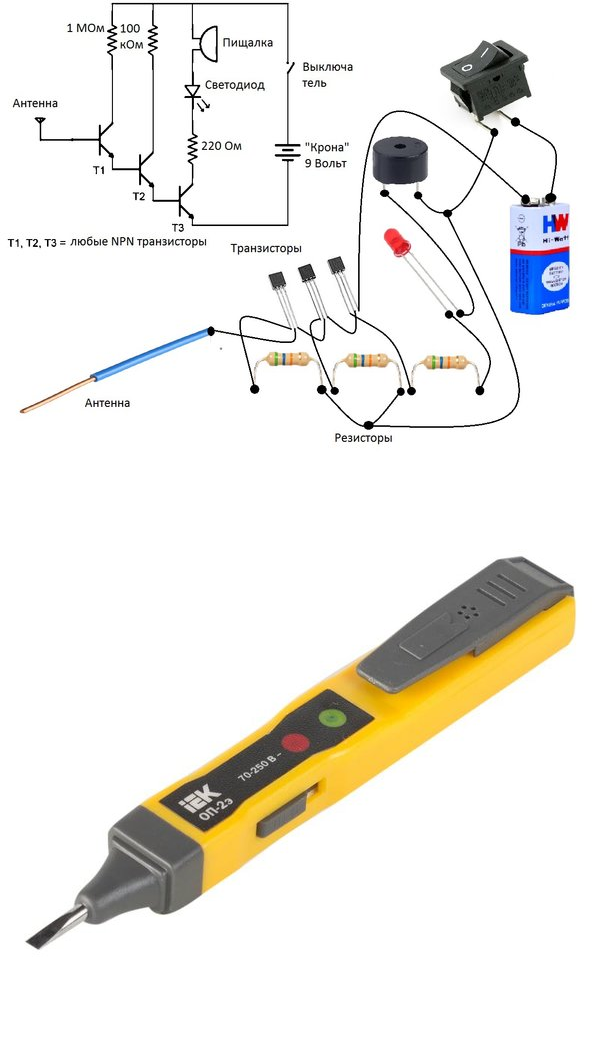

Помимо этого, существует еще достаточно много схем индикатора скрытой проводки, которые можно собрать самому, имея хоть небольшие знания в радиоэлектронике.
Так что необязательно приобретать прибор, особенно если он нужен всего для единоразового использования.
