Труба pn 20 32 что значит: Маркировка «PN» на пластиковой трубе. Что это такое?

Содержание

Маркировка полипропиленовых труб

Трубы из полипропилена выпускают с различными техническими характеристиками, которые отображаются в специальной маркировке.

Для того чтобы избежать ошибок при выборе необходимых труб для горячего или же холодного водоснабжения, а также и для отопления, нужно иметь представление о той маркировке, которая на трубу нанесена и является как бы ее паспортом.

Номинальное давление

  1. Буквы PN обозначают номинальное давление. Оно выражается в барах (кг/см2). PN – это неизменное номинальное внутреннее давление воды с температурой 20 градусов Цельсия, выдерживаемое трубами безотказно в течение 50 лет.
  2. Больше всего распространены полипропиленовые трубы PN 25, PN 20, PN 16 и PN 10. Тут нужно учесть то, что чем толще у трубы стенка, то тем выше будет обозначение PN. Маркировка полипропиленовых труб для отопления обозначена PN 20 и PN 25. Также они подходят и для обустройства горячего водоснабжения.

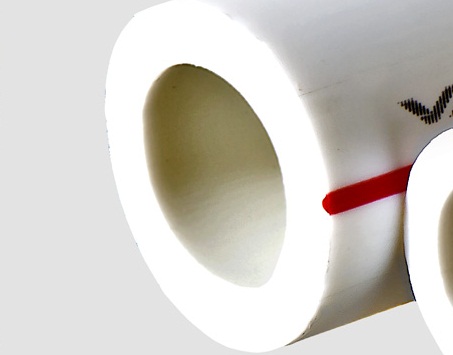

  3. Некоторые производители изготовляют трубы, на которых идет синяя продольная полоса для холодной воды (PN 10). Красная полоса на трубах говорит о том, что они предназначаются для воды горячей (PN 20). Есть таблицы, по которым рассчитывается срок службы трубы, руководствуясь данными по температуре воды и ее давлению. Чем будет выше давление и если температура воды выше 20 градусов, тем меньше прослужит труба.

Обозначение материала

  1. Разные изготовители труб используют различные обозначения. Но буквы РР всегда свидетельствуют о том, что трубы сделаны из полипропилена. Если вы увидели обозначения РРН, РР-тип 1 или же РР-1, то это изделие изготовлено из первого типа полипропилена – гомополимера. Обозначения РР-тип 2, РР-2, или РРВ – трубы сделаны из блоксополимера. Однако лучшим признан рандом сополимер: РР-3, PPR, PP-random, PPRC.
  2. Маркировка полипропиленовых труб для водоснабжения холодной воды будет обозначена
    РРН
    . Такие трубы применяются и при прокладке вентиляции. Трубы, маркированные РРВ, находят свое применение в центральном и автономном отоплении и холодном водоснабжении.
  3. Трубная продукция с маркировкой PPR распространена больше всего благодаря своей повышенной теплостойкости. Поэтому они подходят и для горячей воды, и для холодной, а также для отопительных систем разнообразного вида.

Маркировка полипропиленовых труб

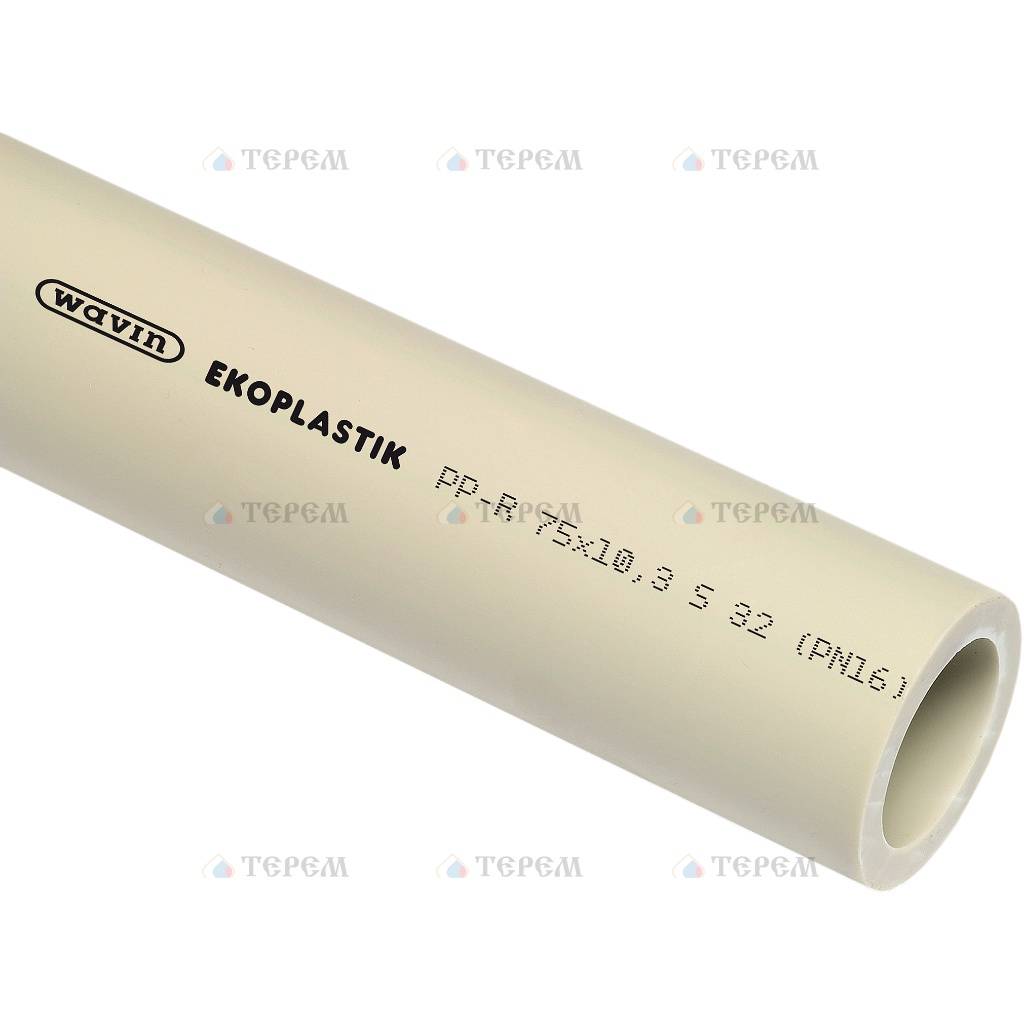

Что еще обозначено в маркировке

  1. Диаметр трубы и минимальный размер ее стенок. Специально принятая схема для этого обозначения похожа на нашу метрическую систему мер. Диаметры трубы обозначены в миллиметрах цифрами – от 10 и до 1200 мм.
  2. Дата выпуска, номер партии и другое. Сведения в 15 цифрах обозначены двумя последними цифрами года, когда трубы были изготовлены, месяц и номер декады года, номер смены, номер партии, машины и производственной линии.
  3. Товарная марка изготовителя продукции, информация о сертификате. Также имеется информация о присвоении знака качества производителю труб, который подтверждает способность выпускать изделия по национальному стандарту, обозначение материала, который применяется в производстве.

Видео: Предназначения полипропиленовых труб

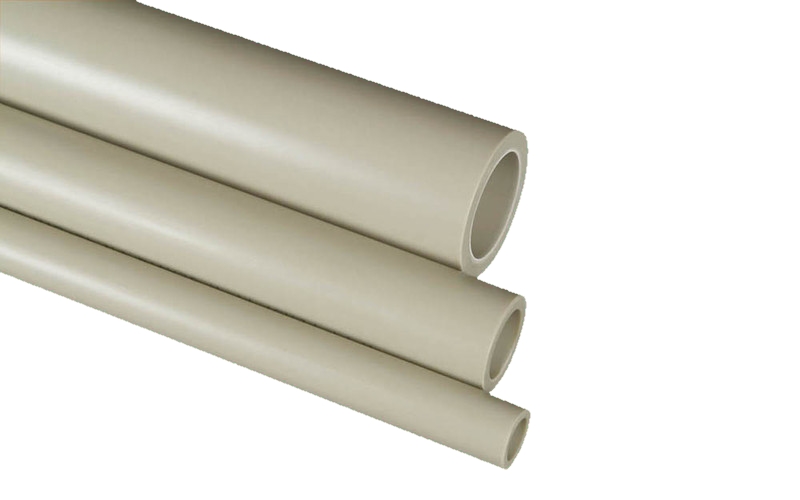

Полипропиленовые трубы PPRC PN20 для горячей воды

Полипропиленовые трубы PPRC PN 20 — это разновидность труб, для производства которых используется прочный современный материал – высокотемпературный полипропилен PPRC. Они характеризуются превосходными эксплуатационными свойствами, которые доказаны многолетним  опытом применения, как в Российской Федерации, так и за ее пределами. Полипропиленовые трубы PPRC PN 20 для горячей воды соответствуют мировым требованиям качества, отечественным СанПинам и ГОСТам.

Технические характеристики полипропиленовых труб PPRC PN 20

Сегодня ведущими производителями полипропиленовых труб PPRC PN 20 для водоснабжения являются Турция и Россия. Как уже говорилось, основным материалом при изготовлении является полипропилен. Температура рабочей среды может доходить до +80 градусов по Цельсию. Давление рабочей среды может составлять до 20 атмосфер, или до 2 МПа. Диаметр — 20 мм. Купить изделие можно как в упакованном виде, так и отрезками. Монтаж осуществляется раструбным способом, пайкой с применением сварочного аппарата.

Возможно армирование стекловолокном, что увеличивает температуру рабочей среды до +95 градусов по Цельсию.

Применение полипропиленовых труб PPRC PN 20

Полипропиленовые трубы PPRC PN 20 для горячей воды обладают широкой сферой применения. Они используются не только для обеспечения водоснабжения, но также и в системах отопления, системах очистки и подготовки воды. Также их выбирают при прокладке трубопроводов технического назначения, пневмопроводов для транспортировки составов и веществ, которые не оказывают агрессивного воздействия на материал изделий.

Полипропиленовые трубы PPRC PN 20 устанавливаются на промышленных объектах, в жилых многоэтажных и частных домах, административных объектах, общественных заведениях и так далее. Можно сказать, что они являются универсальными.

Описываемые изделия на протяжении многих лет используются в инженерных системах, отвечают требованиям нормативно-правовых актов.

Труба pprc pn20 32мм – Teplodoma-msk

Труба pprc pn20 32мм


Наружный диаметр – 32 мм
Рабочее давление – 20 атм
Внутренний диаметр – 21,2 мм
Толщина стенки – 5,4 мм

Длина трубы – 4 м
Количество в упаковке – 60 м

Труба pn20 для холодного и горячего водоснабжения

Полипропиленовая труба pn 20 используется для устройства трубопроводов холодного и горячего водоснабжения с давлением при t = 20 °С – 2,0 МПа, при t= 75°С – 0,6 Мпа. Максимально допустимая температура +95°С, при кратковременном воздействии — до +100°С.

Обычно трубы pn20 используются для обеспечения горячего и холодного водоснабжения жилых зданий, но может быть применена для монтажа системы подачи воды, сжатого воздуха в промышленности. Максимальное атмосферное давление для труб составляет 10 бар при подачи воды, воздуха. В таком случае температура должна быть не более 65°С. При подаче холодной воды давление составляет 20 бар. Максимальное давление 65 бар. Показатель, при котором происходит разрыв — 103 бар.

Трубы полипропиленовые pn20 получили широкое распространение. В настоящее время они используются для создания систем холодного и горячего водоснабжения, подготовки воды в жилых, торговых, административных, промышленных и других зданиях. Также полипропиленовая труба используется для прокладки технических трубопроводов и пневмопроводов. Насчет первых существует ограничение – полипропилен pn20 используется для транспортировки только тех веществ, к которым он химически устойчив.

Возможно также использование в объединенных противопожарных системах. Следует отдельно сказать про взаимодействие огня и полипропилена. Этот материал не поддерживает горение. Наблюдается небольшое пламя без выделения резко пахнущего дыма. Если сравнивать полипропилен с полиэтиленом, то у последнего выделяется гораздо больше отравляющих веществ при горении. Даже простая труба pn20 обладает значительным запасом прочности. Выше мы уже указали максимальное давление, которое способно выдержать данное изделие. Армирование подразумевает увеличение механической прочности изделия.

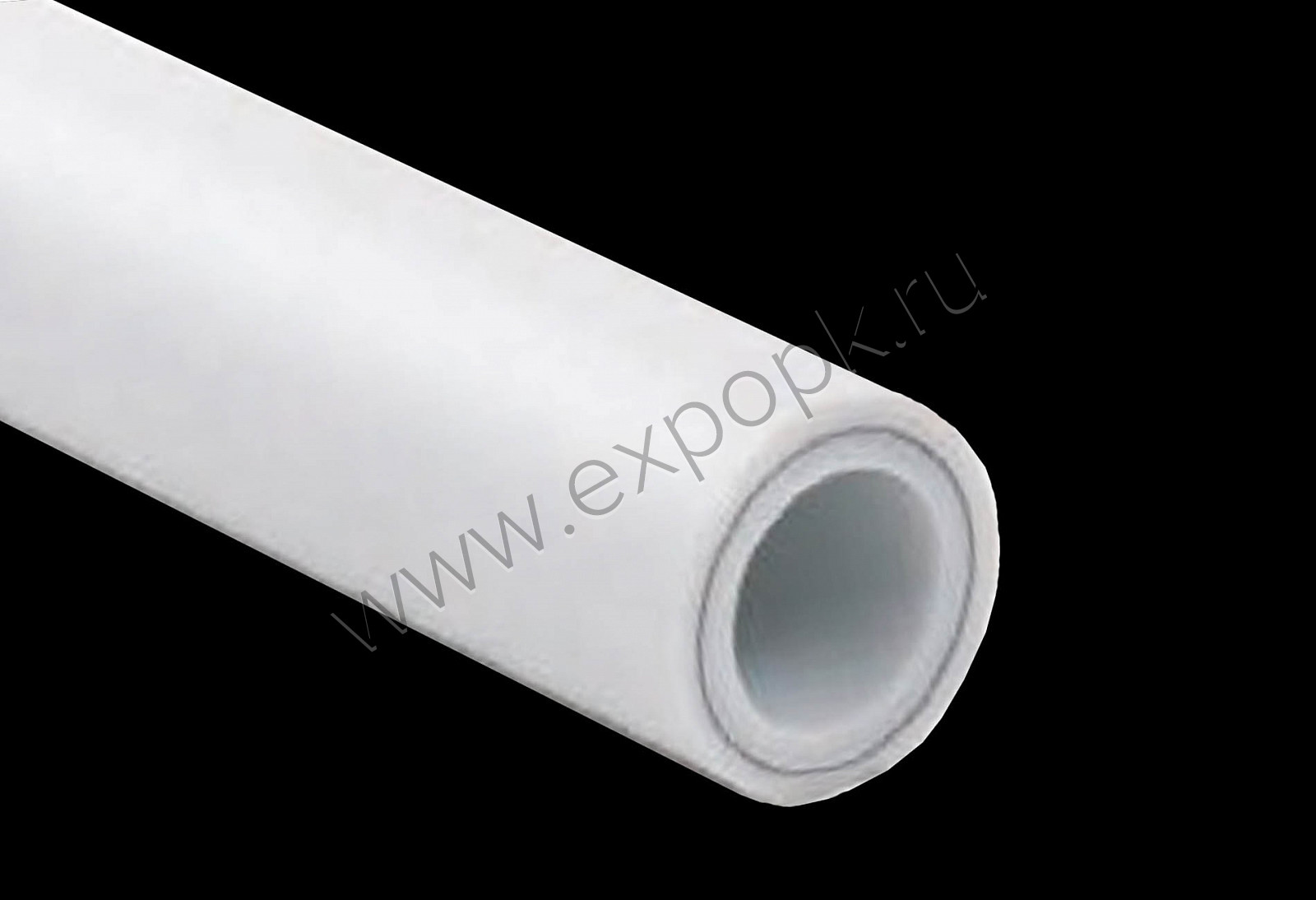

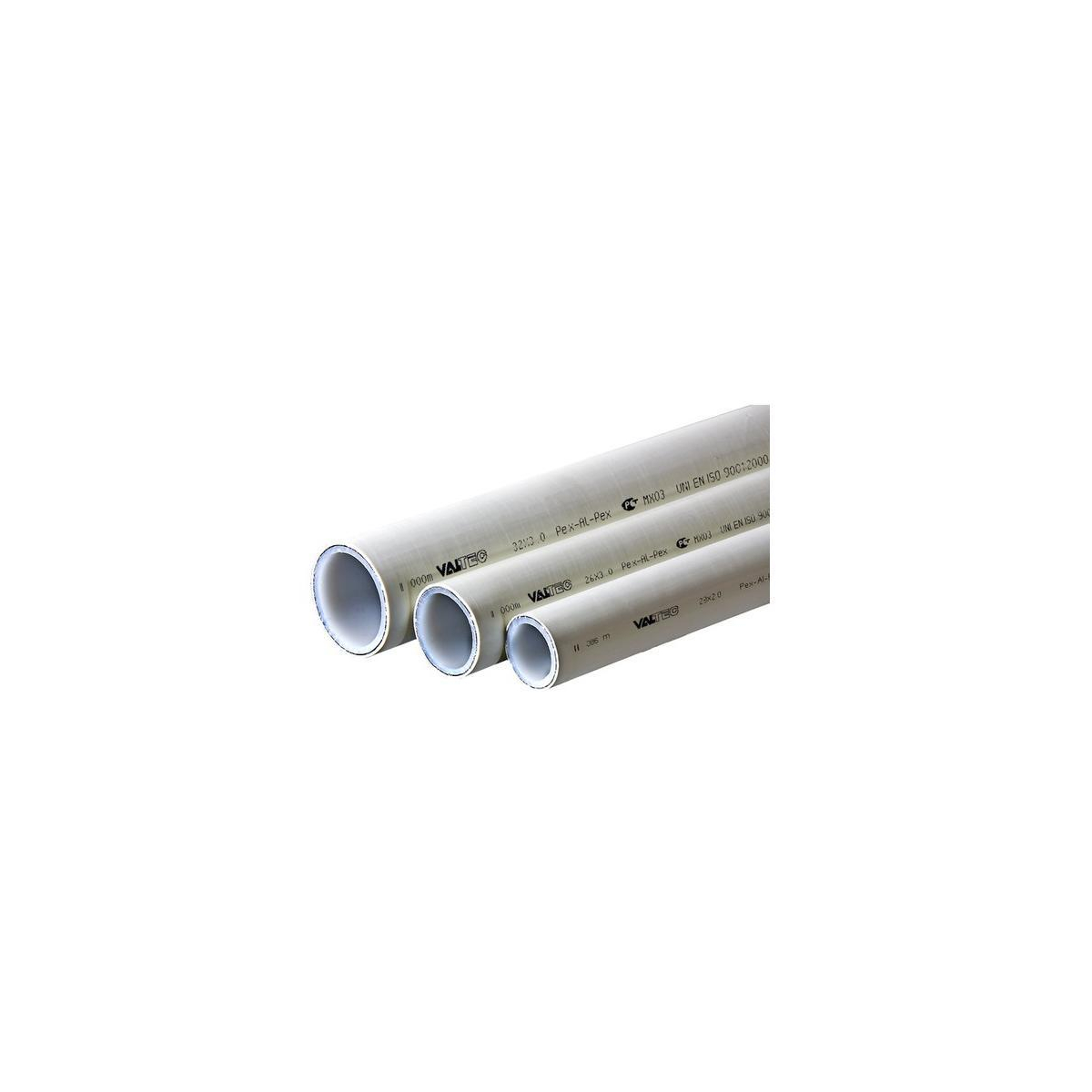

Полипропиленовая армированная труба pn20 имеет многослойную структуру, которая создается за счет использования алюминиевой фольги. Минимальное количество слоев — пять. Между двух слоев полипропилена расположен слой алюминия. Он соединяется с полипропиленом с помощью нескольких слоев надежного клея. Армированная труба ppr pn20 обладает лучшими теплофизическими свойствами. Если вам требуется более надежное изделие для создание трубопроводов, тогда возьмите армированное изделие.

Трубы полипропиленовые KAN-therm PP комбинированные PN 20 Glass

Трубы полипропиленовые KAN-therm комбинированные PN 20 Glass входят в систему KAN-therm PP.

Kомбинированные трубы (Stabi Al и Glass) характеризуются значительно меньшим тепловым удлинением. Трубы KAN-therm PP Glass имеют многослойную конструкцию. Средний слой из стекловолокна (составляет 40% толщины стенки трубы) обуславливает высокую прочность труб и их малое тепловое удлинение. Трубы и соединители Системы KAN-therm PP производятся из высококачественного полипропилена PP-R (Random copolimer – статический сополимер полипропилена). Трубы и соединители в Системе KAN-therm PP имеют комплект необходимых сертификатов и допусков, подтверждающих соответствие обязательным нормам, что гарантирует длительную и безаварийную работу, а также полную безопасность монтажа и эксплуатацию оборудования. Все типы труб поставляются отрезками по 4 м.

Система KAN-therm PP – это комплексная инсталляционная система, состоящая из труб и соединителей, изготовленных из термопластичного синтетического полимера – полипропилена PP-R в диапазоне диаметров 16-110 мм. Соединение элементов системы происходит через муфтовую сварку (полифузионная термическая сварка) при помощи электрических сварочных аппаратов.

Техника сварки, благодаря однородному соединению, гарантирует исключительную герметичность и механическую прочность системы. Система предназначена для монтажа внутреннего оборудования холодного и горячего водоснабжения, отопления, охлаждения, а также технологического оборудования. Систему KAN-therm PP характеризует:

  • высокая гигиеничность материала (микробиологическая и физиологическая нейтральность)
  • высокая химическая стойкость
  • устойчивость к коррозии
  • низкая теплопроводность (высокая термическая изоляционная способность труб)
  • низкий вес
  • стойкость к отложению солей
  • гашение вибрации и шумов
  • механическая прочность
  • однородность соединений
  • высокая эксплуатационная долговечность

Инсталляционная Система KAN-therm PP, исходя из свойств материала PP-R, имеет широкий диапазон применения:

  • холодное (20°C/10 бар) и горячее (60°C/10 бар) водоснабжение в жилых домах, гостиницах, больницах, офисных зданиях, школах
  • центральное отопление (температура до 90°C рабочее давление до 6 бар),
  • сети сжатого воздуха
  • бальнеологическое оборудование
  • оборудование сельского хозяйства и садоводства
  • трубопроводы в промышленности, например, для транспортировки агрессивных сред и пищевых продуктов
  • трубопроводы для судостроения

технические характеристики и технология монтажа


технические характеристики, по которым надо выбирать изделия

Современные полипропиленовые трубы являются экологически чистыми и превосходят трубопроводы из стали по многим параметрам. Полипропиленовые трубы: технические характеристики + технологию их монтажа определяют ряд особенностей. Какие технические характеристики полипропиленовых труб?

Трубы из полипропилена

Область применения

  1. Трубы полипропиленовые: технические характеристики и несложный монтаж позволяют использовать эти трубы в водопроводных системах как распределительный механизм в административных, промышленных, а также жилых зданиях для трубопроводов технической и питьевой воды.
  2. Технические характеристики труб полипропиленовых дают возможность использовать их в агропромышленном комплексе.
  3. Полипропиленовые фитинги и трубы 3 типа предназначены:
    • для холодного и горячего водоснабжения внутри помещений;

Трубы и фитинги из полипропилена

    • для разводки системы центрального отопления с максимальной рабочей температурой до 95 градусов, подключения к котельной установки, присоединения радиаторов из металла;

Установка полипропиленовых труб в систему отопления

    • трубы полипропиленовые: характеристики и свойства материала пропилен дают возможность использовать трубопровод для транспортировки воздуха в сжатом виде, а также агрессивных химических сред.
  1. На сегодняшний день трубы из полипропилена можно использовать в разнообразных областях, где применяются трубы:
    • для подведения теплоносителя к приборам систем отопления;
    • для дренажа;
    • для подачи питьевой воды;
    • для полива и др.

Важно: полипропилен принадлежит к полиолефинам и является чистым экологическим продуктом, при этом свое качество он переносит на изделие и обеспечивает стопроцентную безопасность  проведения технологического процесса.

Производство полипропиленовых труб

Сведения о материале

Полипропиленовые трубы — характеристики этого вида труб, напрямую зависят от  свойств и качеств исходного материала. Самым крупным событием в области техники производства пластмасс мирового значения является изобретение полипропилена с высокотемпературными свойствами – рандом сополимер (тип 3), а также его освоение в промышленности.

Цветной гранулированный рандом сополимер

Особенности полипропилена 3 типа
  1. Этот прочный и очень легкий сополимер относят к разряду термопластов.
  2. Обладает химической стойкостью к разным растворителям, как щелочного, так и кислотного типа.
  3. Тепловая особенность универсальности данного вида полипропилена. Трубы из полипропилена: технические характеристики + широкая область применения определяют особое использование.Полипропиленовый  трубопровод можно применять в температурном диапазоне  от — 10 до + 90 градусов.

Важно: трубы из полипропилена третьего типа кратковременно могут выдерживать повышение температуры до 110 градусов тепла.

  1. Вода в трубах из полипропилена 3 типа может замерзать, при этом структура трубы не разрушится, потому что полипропилен является достаточно эластичным материалом.
  2. «Рандом сополимер» получается путем модифицирования структуры полипропилена, а именно: в молекулярную цепь полипропилена добавляется этилен. Это так называемое «соседство» улучшает свойства полипропилена (эластичность, вязкость, высокотемпературная прочность).

Молекулярная структура рандома сополимера

  1. Данный статистический сополимер пропилена не наносит вред окружающей среде.
  2. При обработке этого сополимера, а также  утилизации его отходов, не образуются вредные экологически вещества.

Гранулированный прозрачный рандом сополимер

Температура и давление

У любой водопроводной системы существуют свои особенности, и особое значение имеет температурный режим используемой воды, а также постоянное давление.

Данные величины являются основными при выборе труб из полипропилена, так как существенно влияют на их долгий срок службы:

  • PN 10 —  полипропиленовая труба: технические характеристики приемлемы для холодного водоснабжения до 20 градусов тепла, полов теплой системы до 45 градусов, при рабочем давлении  — 1 МПа;
  • PN 16 —  полипропиленовая труба: характеристики определяют использование как для горячего (до 60 градусов тепла), так и холодного водоснабжения, номинальное рабочее давление  — 1,6 МПа;
  • PN 20 — труба полипропиленовая: технические характеристики этого вида труб разрешают использование в системах горячего водоснабжения температурой до 95 градусов, номинальное давление – 2 МПа;
  • PN 25 — армированная труба полипропиленовая: характеристики подходят для горячего водоснабжения, а также для системы центрального отопления до 95 градусов тепла, номинальное давление — 2,5 МПа.

Технические характеристики: полипропиленовые трубы компании Pilsa

Совет: для труб из полипропилена любого ряда давления, хорошо подходят полипропиленовые соединительные детали.

Детали комбинированной структуры в своей конструкции имеют никелированную латунную впрессованную вставку с внутренней или наружной резьбой, которые позволяют достаточно легко переходить с полипропиленовой трубы на металлический трубопровод.

Преимущества систем трубопроводов из полипропилена

Трубы из полипропилена имеют такие свойства:

  • они дешевле и легче стальных водопроводных труб;
  • простой монтаж, который  производится в несколько раз быстрее, чем установка металлических труб, способ муфтовой сварки за несколько секунд даст возможность обеспечить долговечное надежное и, главное, герметичное соединение;

Монтаж труб и фитингов из полипропилена

  • эластичность, это позволяет использование данного вида труб в установках теплых полов;
  • высокая химическая стойкость (инертность), особенная характеристика полипропиленовых труб  — они нетоксичны, это совершенно не влияет  на качество воды;
  • при непосредственном контакте с водой трубы  устойчивы к коррозии, на внутренних стенках не образуются известковые отложения;
  • многолетняя служба – со временем внутренний диаметр труб практически не уменьшается в размерах;
  • устойчивость  к изменяющимся условиям – выдерживают перепады давления и температур в достаточно широком диапазоне;
  • такая характеристика труб полипропиленовых как низкая теплопроводность,  дает возможность в рабочем режиме не допускать на поверхности трубопровода образовываться конденсату;
  • отличная звукоизоляция, ограничивается возникновение шумов при протекании воды по полипропиленовым трубам и фитингам для них;
  • соотношение качества и цены достигается благодаря технологической простоте установки и невысокой стоимости сырья;
  • простота обслуживания: полипропиленовые конструкции не требуют покраски, потому что цвет всей поверхности трубопровода ровный.

Рассмотренные технические характеристики полипропиленовых труб  позволяют назвать данный вид труб одним из самых популярных и перспективных на сегодняшний день.

o-trubah.ru

Трубы полипропиленовые неармированные PN20

Описание

Внутренние сети водоснабжения сегодня создаются без использования металлических элементов. Переход к полимерным материалам позволил увеличить срок эксплуатации трубопроводов более чем вдвое. Наиболее совершенным решением считаются неармированные полипропиленовые трубы PN20 – они имеют приемлемую стоимость и выдерживают даже очень большое давление воды.

Преимущества и характеристики полипропиленовых труб (неармированных)

К основным достоинствам полимерных труб ПП PN20 относят полное отсутствие коррозии, длительный срок эксплуатации, свыше 50 лет, а также устойчивость к отложению извести на внутренних поверхностях трубопровода. Однако помимо основных преимуществ имеется и ряд других, например, простой монтаж, обусловленный легкостью материала, гарантированная герметичность стыков при соблюдении технологии. Не стоит забывать и о таких показателях, как экологическая безопасность, малая теплопроводность и химическая стойкость. Также необходимо отметить, что цена на полипропиленовые неармированные трубы находится в доступном диапазоне.

Технические характеристики неармированных полипропиленовых труб:

  1. Материал – полипропилен ПП-80 тип 3 (PPR),
  2. Способ производства – непрерывная экструзия,
  3. Тип соединения – сварка (спайка),
  4. Номинальное давление PN – 2 МПа (20 бар),
  5. Максимальная температура транспортируемой среды – 90 С,
  6. Коэффициент теплопроводности – 0,23 Вт/(м*С),
  7. Плотность материала – 0,910 г/см3.
  8. Применение – сети холодного и горячего водоснабжения,
  9. Срок службы – 50 лет,
  10. Производитель – ООО «Розма»,
  11. Страна – Украина,
  12. Дилер в РБ – ООО «БелРОЗМА».

Условия транспортировки и хранения ПП труб PN20

Хранить полипропиленовые трубы допускается в отапливаемых помещениях, сложив штабелями. Высота штабеля не должна превышать 2 метров. Не допускается размещение материалов на открытых площадках, где не исключается воздействие осадков и солнечных лучей.

Погрузку/разгрузку следует выполнять при температуре от +5 градусов. Не допускается сбрасывание материалов на землю и перемещение волоком.

Монтаж трубопроводов из полипропиленовых труб PN20 неармированных

Для монтажа инженерной системы недостаточно просто купить неармированные полипропиленовые трубы PN20. Следует позаботиться о специнструменте и уяснить для себя несколько правил. Во-первых, работы по спайке можно выполнять только при плюсовых температурах, желательно от +5С. Во-вторых, никакие перемещения, повороты или изгибы материала не допускаются после сопряжения поверхностей. В-третьих, не следует даже пытаться поскорее охладить места сварки – из-за подобных воздействий может измениться структура материала и снизится его устойчивость к повышению давления.

www.ppr.by

Трубы PPRC PN 20 – ВВТ-С

Описание

Трубы PPRC PN 20 – это полипропиленовые трубы, которые применяются  для трубопроводов холодного и горячего водоснабжения с давлением при t = 20 °С – 2,0 МПа, при t= 75°С – 0,6 МПа  и максимальной температурой +95 °С, кратковременное ипользование до +100 °С.

Применение труб PPRC PN 20

Трубы PPRC PN 20 применяются в системах холодного и горячего водоснабжения, в системах отопления и водоподготовки в жилых и промышленных зданиях.Трубы PPRC PN 20 так же применяются  при прокладке пневмопроводов и технологических трубопроводов, но строго  для транспортировки веществ, к которым трубы PPRC PN 20 имеют химическую стойкость.

Трубы PPRC PN 20 применяются для устройства наружных сетей холодного и горячего водоснабжения, включая бесканальную прокладку  и в объединенных системах противопожарного  водоснабжения.

Технические характеристики труб PPRC PN 20

Наименование

Параметры (Dнар. х S)

Длина L, м

Вес 1 пог.м, кг

Труба PPRC 20 PN20

20×3,4

4

0,1672

Труба PPRC 25 PN20

25×4,2

4

0,2570

Труба PPRC 32 PN20

32×5,4

4

0,4251

Труба PPRC 40 PN20

40×6,7

4

0,6668

Труба PPRC 50 PN20

50×8,4

4

1,0185

Труба PPRC 63 PN20

63×10,5

4

1,6243

Труба PPRC 75 PN20

75×12,5

4

2,3060

Труба PPRC 90 PN20

90×15

4

3,2887

Труба PPRC 110 PN20

110×18,4

4

4,9425



vvt-s. ru

«Чистый берег» — крупнейший поставщик трубопроводной арматуры, труб и сантехнического оборудования в Республике Беларусь.

Минск

01

п/у Колядичи напротив
ул. Бабушкина, 78

02

ТЦ “Озерцо”
Меньковский тракт 43,

03

Цнянка-1,
МКАД 302

04

Большое Стиклево, ул. Центральная, д. 6

Регионы

05

г. Бобруйск, ул. Бахарова, 307А

06

г. Брест,
ул. Карьерная 13/1

07

г. Витебск, ул. Гагарина, 115

08

г. Гомель,
ул.Б.Хмельницкого, 59

09

г. Гродно, Румлёвский проспект, 8/3

10

г. Могилев, ул. Минское шоссе, 4

11

г. Пинск, ул. Крупской, 14

12

г. Полоцк,ул. Петруся Бровки, 45-5

Что обозначают DN и PN на фланцах? (Видео)

Как классифицируются фланцы?

Фланец – это внешняя или внутренняя кромка или обод (выступ) для трения, например фланец из железной пластины, такой как двутавровая балка или тавровая балка; или для прикрепления к другой части, такой как концевой фланец трубы, паровое кольцо и т. д. При прикреплении к трубе фланец также может быть пластиной или кольцом для формирования обода на конце трубы. Глухой фланец – это пластина, которая используется для закрытия или снятия конца винта.Фланцевое соединение – это присоединение к трубопроводу, где соединительные биты имеют фланцы, фиксирующие компоненты.

Множество общих стандартов фланцев можно найти по всему миру. Они имеют стандартизованные размеры, чтобы обеспечить простую взаимозаменяемость и функциональность. ASA / ASME (США), PN / DIN (ЕС), BS10 (британский / австралийский) и JIS / KS (японский / корейский) являются общими мировыми стандартами. В 1996 году ANSI прекратил публиковать B16.5 в США, и его эквивалентом является ASME B16.5.

Существует два типа трубок по номенклатуре: десятичная и метрическая. В британской системе мер используются фунты на квадратный дюйм (psi) для обозначения давления или номинальный размер трубы (NPS) для обозначения размера труб. Давление обычно указывается в килопаскалях (кПа), а диаметр трубы указывается в номинальном диаметре (DN) метрической системы в зависимости от международной шкалы единиц.

Что означает PN?

PN – это аббревиатура от «Pressure Nominale».PN используется как префикс к номинальному давлению фланцев. Например, фланец PN16 рассчитан на работу до 16 уровней. Нормальные оценки: PN6, PN10, PN16, PN25, PN40, PN64, PN100. В соответствии с международными стандартами на фланцы, такими как ISO 7005-1 или DIN 2501, PN10, PN16, PN25 и PN40, указывается как класс давления в барах, так и метрические размеры фланца, в которых используется метрическая система измерения. Фланцы, разработанные в соответствии со спецификациями ANSI, AWWA, ASA или старыми британскими стандартами, измеренными в дюймах, не обязательно будут соответствовать спецификации фланцев.

Вероятно, это хорошая идея – предложить фактическое рабочее давление при определении спецификации фланца PN, поскольку обычно допускается сверление фланца аналогичного PN, скажем PN16, на фитинге или клапане, чтобы соответствовать соседним фланцам, но уровень давления ниже, чем PN16. .

Что означает DN?

Слово номинальный диаметр относится к внутреннему диаметру трубы. Все размеры монтажной плиты вместе с приблизительным уровнем давления и номинальным типом, e.грамм. Размеры фланца указаны в соответствии с номинальным диаметром. Сталь не часто называют товаром, но думают, что это так.

Следует отметить, что истинный внутренний диаметр во многих случаях отличается на несколько миллиметров. Только когда номинальный диаметр DN указан относительно эквивалентной нормы DIN, можно сделать точный вывод о том, что трубы разных производителей можно смешивать.

Номинальный диаметр указывается с помощью сокращения DN (номинальный диаметр) в соответствии с EN ISO 6708, за которым следует безразмерное число, эквивалентное реальному внутреннему диаметру в миллиметрах.Для справки, труба DN 50 означает трубу с внешним диаметром 60,3 мм и толщиной стенки 3,65 мм в соответствии с EN 10255 (в результате внутренний диаметр составляет 53 мм).

Pipingmart – это портал B2B, специализирующийся на промышленных, металлических и трубных изделиях. Кроме того, делитесь последней информацией и новостями, связанными с продуктами, материалами и различными типами сортов, чтобы помочь ведению бизнеса в этой отрасли.

Трубы Общие – Номинальный размер трубы (NPS) и график (SCH)

Что такое номинальный размер трубы?

Номинальный размер трубы (NPS) – это североамериканский набор стандартных размеров труб, используемых для высоких или низких давлений и температур. Название NPS основано на более ранней системе «Размер железной трубы» (IPS).

Эта система IPS была создана для обозначения размера трубы. Размер представляет собой приблизительный внутренний диаметр трубы в дюймах. Труба IPS 6 дюймов – это труба, внутренний диаметр которой составляет приблизительно 6 дюймов. Пользователи начали называть эту трубу как 2-дюймовую, 4-дюймовую, 6-дюймовую трубу и т. Д. Для начала каждый размер трубы производился с одной толщиной, которая позже была названа стандартный (STD) или стандартный вес (STD.WT.) Внешний диаметр трубы был стандартизирован.

В соответствии с промышленными требованиями, предъявляемыми к жидкостям под высоким давлением, трубы производились с более толстыми стенками, что стало известно как сверхпрочные (XS) или сверхтяжелые (XH). Требования к более высокому давлению еще больше увеличивались при использовании труб с более толстыми стенками. Соответственно, трубы изготавливались с двойными сверхпрочными (XXS) или двойными сверхтяжелыми (XXH) стенками, при этом стандартизованные наружные диаметры не изменились. Обратите внимание, что на этом веб-сайте используются только термины XS и XXS .

Спецификация трубопроводов

Итак, во времена IPS использовались только три толщины стены. В марте 1927 года Американская ассоциация стандартов провела обследование отрасли и создала систему, определяющую толщину стенок на основе меньших шагов между размерами. Обозначение, известное как номинальный размер трубы, заменило размер железной трубы, а термин «график» ( SCH ) был изобретен для определения номинальной толщины стенки трубы. Добавляя номера спецификаций к стандартам IPS, сегодня мы знаем диапазон толщины стенок, а именно:

SCH 5, 5S, 10, 10S, 20, 30, 40, 40S, 60, 80, 80S, 100, 120, 140, 160, STD, XS и XXS.

Номинальный размер трубы ( NPS ) – это безразмерное обозначение размера трубы. Он указывает на стандартный размер трубы, если за ним следует номер обозначения конкретного размера без символа дюйма. Например, NPS 6 обозначает трубу, внешний диаметр которой составляет 168,3 мм.

NPS очень слабо связано с внутренним диаметром в дюймах, а трубы NPS 12 и меньше имеют внешний диаметр больше, чем обозначение размера. Для NPS 14 и более этот NPS равен 14 дюймам.

Для данного NPS внешний диаметр остается постоянным, а толщина стенки увеличивается с увеличением номера спецификации.Внутренний диаметр будет зависеть от толщины стенки трубы, указанной в спецификации.

Резюме:
Размер трубы указывается двумя безразмерными числами,

  • номинальный размер трубы (NPS)
  • номер расписания (SCH)

и соотношение между этими числами определяют внутренний диаметр трубы.

Размеры труб из нержавеющей стали

определены стандартом ASME B36.19, охватывающим внешний диаметр и толщину стенки по спецификации.Обратите внимание, что все толщины стенок нержавеющей стали по ASME B36.19 имеют суффикс “S”. Размеры без суффикса «S» соответствуют стандарту ASME B36. 10, который предназначен для труб из углеродистой стали.

Международная организация по стандартизации (ISO) также использует систему с безразмерным обозначением.
Номинальный диаметр ( DN ) используется в метрической системе единиц. Он указывает на стандартный размер трубы, если за ним следует номер обозначения конкретного размера без символа миллиметра. Например, DN 80 – это эквивалентное обозначение NPS 3.Ниже приведена таблица с эквивалентами для размеров труб NPS и DN.

NPS 1/2 3/4 1 2 3 4
DN 15 20 25 32 40 50 65 80 90 100

Примечание. Для NPS ≥ 4 соответствующий DN = 25, умноженный на номер NPS.

Теперь вы знаете, что такое «ein zweihunderter Rohr» ?. Немцы подразумевают под этим трубу NPS 8 или DN 200. В данном случае голландцы говорят о «8 duimer». Мне действительно любопытно, как люди в других странах указывают на трубку.

Примеры действительного наружного диаметра. и И.Д.

Фактический внешний диаметр

  • Фактический наружный диаметр NPS 1 = 1,5 / 16 дюймов (33,4 мм)
  • Фактический наружный диаметр NPS 2 = 2,3 / 8 дюйма (60,3 мм)
  • Фактический наружный диаметр NPS 3 = 3½ дюйма (88,9 мм)
  • NPS 4 фактический O.D. = 4½ дюйма (114,3 мм)
  • Фактический наружный диаметр NPS 12 = 12¾ “(323,9 мм)
  • Фактический наружный диаметр NPS 14 = 14 дюймов (355,6 мм)

Фактический внутренний диаметр трубы диаметром 1 дюйм.

  • NPS 1-SCH 40 = Внешний диаметр 33,4 мм – WT. 3,38 мм – I.D. 26,64 мм
  • NPS 1-SCH 80 = Внешний диаметр 33,4 мм – WT. 4,55 мм – I.D. 24,30 мм
  • NPS 1-SCH 160 = Внешний диаметр 33,4 мм – WT. 6,35 мм – I.D. 20,70 мм

Как указано выше, никакой внутренний диаметр не соответствует истине 1 дюйм (25,4 мм).
Внутренний диаметр определяется толщиной стенки ( WT ).

Факты, которые вам необходимо знать!

Schedule 40 и 80 приближаются к STD и XS и во многих случаях идентичны.
Начиная с NPS 12 и выше, толщина стенок между сортаментами 40 и STD отличается, от NPS 10 и выше толщина стенки между сортами 80 и XS отличается.

Список 10, 40 и 80 во многих случаях аналогичен списку 10S, 40S и 80S.
Но будьте осторожны, от NPS 12 до NPS 22 толщина стенок в некоторых случаях отличается.Трубы с индексом “S” имеют в этом диапазоне более тонкую толщину стенки.

ASME B36.19 не распространяется на все размеры труб. Следовательно, требования к размерам ASME B36.10 применяются к трубам из нержавеющей стали размеров и графиков, не охватываемых ASME B36.19.

Примечание автора …

История номинального размера трубы 9 марта 2006 г.
  • Персоналу PM Engineer (PME) (один из дочерних журналов SUPPLY HOUSE TIMES) был задан вопрос о том, как получился номинальный размер трубы.Вот ответ, предоставленный редакционным директором PME Юлиусом Балланко.
  • Человеком, непосредственно ответственным за номинальный размер трубы, был джентльмен по имени Роберт Бриггс. Бриггс был начальником завода Pascal Iron Works в Филадельфии. В 1862 году он написал набор спецификаций для железных труб и разослал их всем заводам в этом районе.
  • Поймите, что в 1862 году Соединенные Штаты были вовлечены в Гражданскую войну. Каждый трубный завод производил свои трубы и фитинги по своим спецификациям.Бриггс попытался стандартизировать размеры, что также помогло бы военным усилиям. Труба и фитинги будут взаимозаменяемыми между мельницами. В 1862 году это было довольно необычно.
  • Стандарты труб стали известны как «Стандарты Бриггса». В конечном итоге они стали американскими стандартами и, наконец, стандартами, используемыми для современных труб.
  • В текущем стандарте стальных труб ASTM A53 в основном используется стандарт Бриггса для труб размером от 1/2 до 4 дюймов. Вы заметите, что после 4 дюймов труба начинает приближаться к фактическому размеру. используется для идентификации трубы.
  • Итак, вы, наверное, спросите, откуда взялись размеры ?. Ну, это были размеры штампов, используемых в Pascal Iron Works. Бриггс заставил всех подстроиться под себя. Отсюда и название «именная» труба. размер возник, что означает «близко к» или «где-то рядом» с действительным измерением.

Я нашел историю номинального размера трубы в Supplyhouse Times

Трубы HDPE

Трубы HDPE

Физико-механические свойства

Свойства элемента

Блок

Метод испытаний

Характеристическое значение

Плотность

г / см3

ASTM D4883

0. 95

Индекс текучести расплава

г / 10 мин

ASTM D1238

0,7-0,8

Содержание технического углерода

%

BS2782

МЕТОД 452 B

Предел прочности при растяжении Доходность

кгс / см 2

ASTM D638

> 200

Удлинение при разрыве

%

ASTM D638

> 600

Твердость

ПОЛОЖЕННЫЙ

ISO 868

60-65

Коэффициент линейного Расширение

К -1

DIN 53752

Теплопроводность

WK-1m-1

DIN 52612 ЧАСТЬ 1

Модуль упругости

Н / мм 2

DIN 53475

Электрическая поверхность Сопротивление

DIN 53482

> 10 12

В соответствии с DIN 8074, 8075, SFS 2336, 2337, ISO 161
Размер Обозначение d (мм) Класс давления
PN 2. 5 Номер детали 4 PN 6 PN 10 PN 16
S (мм) Масса (Кг / м) S (мм) Масса (Кг / м) S (мм) Масса (Кг / м) S (мм) Масса (Кг / м) S (мм) Масса (Кг / м)
16 1. 8 0,084 2,3 0,103
20 1,8 0,108 1,9 0,113 2,8 0.154
25 1,8 0,138 2,3 0,171 3,5 0,241
32 1. 8 0,179 1,9 0,187 3,0 0,279 4,5 0,397
40 1,8 0,228 2,3 0.286 3,7 0,431 5,6 0,610
50 2,0 0,321 2,9 0,441 4,6 0,667 6. 9 0,938
63 1,8 0,365 2,5 0,496 3,6 0,689 5,8 1.058 8,7 1.491
75 1.9 0,457 2,9 0,677 4,3 0,978 6,9 1. 491 10,4 2,116
90 2,2 0,642 3,5 0.979 5,1 1,390 8,2 2,126 12,5 3,042
110 2,7 0,945 4,3 1.461 6,3 2,085 10. 0 3,153 15,2 4.523
125 3,1 1,239 4,9 1.884 7,1 2,670 11,4 4.090 17,3 5.843
140 3,5 1,551 5,4 2,327 8,0 3. 345 12,8 5.128 19,4 7,324
160 3.9 1.954 6,2 3,052 9,1 4,362 14,6 6,679 22,1 9,540
180 4,4 2.488 7,0 3. 848 10,2 5,470 16,4 8,442 24,9 12.089
200 4,9 3,063 7,7 4,705 11,4 6.800 18.2 10,376 27,6 14,910
225 5,5 3,868 8,7 5,974 12,8 8,573 20,5 13,197 31,1 18. 839
250 6,1 4,765 9,7 7,384 14,2 10,578 22,8 16,219 34,5 23,271
280 6.9 5,994 10,8 9,198 15,9 13,197 25,5 20,350 38,7 29,114
315 ​​ 7,7 7,525 12,2 11. 686 17,9 16,723 28,7 25,790 43,5 36,871
355 8,7 9,570 13,7 14,809 20,1 21.256 32,3 32,640 49,0 46,774
400 9,8 12. 089 15,4 18,738 22,7 26,898 36,4 41.505 55,2 59,437
Соответствует промышленным стандартам Таиланда 982–1990
Размер Обозначение d (мм) Класс давления
PN 6. 3 PN 8 PN 10 PN 12.5 PN 16
S (мм) Масса (Кг / м) S (мм) Масса (Кг / м) S (мм) Масса (Кг / м) S (мм) Масса (Кг / м) S (мм) Масса (Кг / м)
16 1. 6 0,077 1,8 0,085 2,3 0,104
20 1,6 0,099 1,9 0,113 2,3 0.134 2,8 0,156
25 1,6 0,126 1,9 0,0145 2,3 0,172 2,8 0,202 3,5 0,243
32 1. 9 0,189 2,4 0,234 3,0 0,281 3,6 0,330 4,5 0,396
40 2,4 0,298 3,0 0.359 3,7 0,433 4,5 0,513 5,6 0,614
50 3,0 0,457 3,8 0,566 4,6 0,671 5.6 0,794 6,9 0,943
63 3,8 0,726 4,7 0,880 5,8 1.059 7,0 1,245 8,7 1.496
75 4,5 1.023 5,6 1,245 6,9 1.495 8,4 1.778 10,4 2,126
90 5.4 1.469 6,7 1,782 8,2 2,139 10,0 2,532 12,5 3,061
110 6,6 2,182 8,2 2.664 10,0 3,168 12,3 3.805 15,2 4,547
125 7,5 2,815 9,3 3,427 11,4 4,109 13.9 4,878 17,3 5,875
140 8,3 3,490 10,4 4,285 12,8 5,153 15,6 6,129 19,4 7.370
160 7,7 3,743 9,6 4.595 11,8 5,545 14,5 6,619 18,1 8,113
180 8.6 4,701 10,8 5.803 13,3 7.035 16,3 8,444 20,3 10,230
200 9,6 5,820 12,0 7.151 14,8 8,674 18,1 10,414 22,6 12,634
225 10,8 7,352 13,5 9.060 16,6 10.948 20,4 13,186 25,4 15,977
250 12,0 9.061 15,0 11,159 18,4 13,484 22,6 16.220 28,2 19,707
280 13,4 11,348 16,8 13,997 20,6 16,890 25,3 20,399 31,6 24.709
315 ​​ 15,0 14,255 18,9 17,698 23,2 21,401 28,5 25,750 35,5 21,226
355 17.0 18.188 21,2 22,398 26,2 27,214 32,1 32,688 40,0 39,615
400 19,1 23,549 23.9 29,025 29,5 35,254 36,2 42,382 45,1 51,359
450 21,5 30.100 26,9 36,750 33.1 44.800 40,7 53,570 50,8 65,000
500 23,9 37.100 29,9 45,330 36,8 55.400 45.2 66.100 56,4 80.100
560 26,7 46.400 33,5 56,910 41,2 69.400 50,6 82,790
630 30.0 58.600 37,7 71,830 46,4 87.700 56,9 104.700
Примечание:
1. d = внешний диаметр трубы
s = толщина стенки трубы
PN = номинальное давление, дюйм бар при 20C
2.Вес трубы на 1 метр оценивается по трубе. плотность при 0,952 г / см 3 .
3. Стандартная длина 6 метров, но для малых размером от 16 мм до 110 мм может быть намотана длиной 50 и 100 м на бухту.

  • Легкий вес – всего 0,95 г / см 2 . Только вес 1/5 стальных труб такого же размера.
  • Высокая гибкость.Может быть согнут в 25-40 раз диаметры труб, что сокращает количество ненужных стыков труб.
  • Защита от ржавчины и высокая устойчивость к поврежденным химическим веществам, что делает срок службы изделия до 50 лет.
  • Гладкая внутренняя поверхность, снижающая вероятность образования трубы засорение.
  • Безопасно для питьевой воды без токсичных или химических веществ загрязнение.

За дополнительной информацией обращайтесь: [email protected]

Тел .: (662) 424-9440, 433-0021, 433-0034, 883-3175
Факс: (662) 433-5264, 433-8358, 433-5266, 424-7856, 883-3109
Адрес: 441 Somdet Phrapinklao Road, Bangplad, Бангкок 10700, Таиланд

[На главную] [ Компания Профиль ] [ Продукты и услуги ] [ Polywin Doors & WIndows ] [Свяжитесь с нами]

PPRC Pipe – Общая информация

Fırat PPRC Трубы и фитинги, произведенные из полипропиленового случайного сопоилмера (PP) в соответствии со стандартами TS 9937, TSE EN ISO 15874, DIN 8077, DIN 8078, DVGW W544, незаменимое решение для современных внутренних систем трубопроводов холодной и горячей воды имеет такие преимущества, как его легкость и гладкость, гладкие и блестящие внутренние поверхности, отсутствие накипи и ржавчины, гигиеничность, простота сборки и замена оцинкованных труб.Трубы и фитинги Fırat PPRC, используемые в любых типах внутренних трубопроводных систем для горячей и холодной воды, производятся из сырья класса 3, также называемого PP-R (случайный полипропиленовый сополимер).

Сырье

PP подразделяется на три класса по термической стойкости, устойчивости к давлению и химической стойкости.

Тип 1 Тип 2 Тип 3
PP-H (гомополимер полипропилена) PP-B (полипропиленовый блокполимер) PP-R (случайный полипропиленовый полимер)

Сырье Типа-3 имеет более высокие характеристики и превосходные свойства, чем сырье Типа-1 и Тип-2, с точки зрения его физических и химических свойств.

Важнейшим свойством этого сырья является высокая устойчивость к тепловому и химическому воздействию. Благодаря этой стойкости трубы и фитинги Fırat PPRC, изготовленные из сырья PP-R, успешно используются в системах трубопроводов холодной и горячей воды. Поскольку мономерная структура исходного материала PP-R образует случайную цепочку, она не позволяет каким-либо биологическим веществам присутствовать в его теле, что обеспечивает трубы и фитинги Fırat PPRC, изготовленные из сырья PP-R, с превосходными свойствами, не связанными с образование цвета, вкуса и запаха.

При использовании при надлежащих значениях давления и температуры срок службы труб и фитингов PPRC составляет более 50 лет.

  • Срок службы составляет 50 лет при давлении 25 атм и температуре 20 ° C.
  • Подходит для использования при температуре от -20 ° C до + 95 ° C. (Изоляция должна производиться с учетом точки замерзания жидкости в трубе.)
  • Обладает высокой стойкостью к химическим веществам.
  • Устойчив к коррозии. Также он не подвержен кальцификации и ржавчине.
  • Не изменяют цвет, вкус и запах воды.
  • Имеет гладкие и блестящие внутренние поверхности.
  • Нет сжатия диаметра в точках сварки. Обладает высокими сварочными характеристиками.

Вам может понравится

Добавить комментарий

Ваш адрес email не будет опубликован.
