Трубогиб своими руками из подручных средств (фото + чертеж) | Своими руками

Содержание ✓

• ✓ ТРУБОГИБ СВОИМИ РУКАМИ – ФОТО
• ✓ РУЧНОЙ ТРУБОГИБ СВОИМИ РУКАМИ – ЧЕРТЕЖ

У Вас была опубликована моя статья о теплице. Повторюсь: теплица арочного типа под пленкой, площадью 130 кв. м, за очень небольшие деньги, полностью изготовлена вручную. Конструкция вызвала у многих интерес. И больше всего вопросов было о том, как я изготовил арки.

Такой же вопрос стоял и передо мною, когда я думал над постройкой теплицы. Как согнуть профильную трубу, чтобы дуги были одного радиуса?

Вариант с изгибанием кувалдой отпал сразу.

---

ВСЕ ЧТО НЕОБХОДИМО ДЛЯ ЭТОЙ СТАТЬИ НАХОДИТСЯ ЗДЕСЬ >>>

---

Это можно сделать, но результат будет типа «кривое согнутое сверло».

Заказать согнуть профиль в организациях, занимающихся подобными работами, тоже не вариант. А как доставлять уже готовые дуги? В моем случае их радиус составил 3 м, а длина готового сегмента – 6 м. Таким нужен специальный транспорт, а это совсем не бюджетно. После недолгих размышлений пришел к выводу, что надо изготовить трубогиб своими руками.

Так как я не планировал использовать его в профессиональных масштабах, сделал его максимально упрощенным. Главное, чтобы была возможность контролировать радиус изгиба, а сам трубогиб обладал достаточной жесткостью рамы, особенно в шарнирном сочленении.

Для изготовления рамы взял профильную трубу и куски уголка, которые нашел в металлоломе, а также старый, но рабочий гидравлический домкрат. Домкрат годится любой, вплоть до того, что есть в комплекте легкового автомобиля. Как оказалось, для изгиба профильной трубы 25×50 мм усилие требуется небольшое.

---

Читайте также: Теплица своими руками из профильной трубы – фото и чертежи

---

На рынке купил 6 подшипников 180307. Самая затратная деталь – 3 вала. Их пришлось заказать у токаря, он их выточил и доставил за пару дней.

Конечно, хорошо, если вы сделаете корпуса для подшипников. Я же в процессе конструирования просто приварил их к раме. Подшипники старался варить быстро, особо не перегревая, и сразу же охлаждал, чтобы не расплавились пластмассовые заглушки, которые закрывают шарики. Вариант не очень хороший, но если учитывать, что трубогиб нужен на один-два дня, то пойдет.

Важно в процессе установки валов выставить их в одной плоскости, чтобы в процессе изгиба арок не получить то же «кривое сверло», что могло бы получиться и при простом рихтовании кувалдой.

На один из валов приварил ручку, прокручивая которую, я выдвигал будущую арку. Также немаловажно иметь какой-то указатель изгиба. Следя за его отклонением, можно контролировать радиус закругления арок. В моем случае это пластинка, приваренная на неподвижную часть рамы. На нее и нанес метки, указатель-стрелка из полоски металла приварена на ту часть конструкции, что приподымается домкратом.

Процесс изгиба трубы выглядел так. Взял профильную трубу нужной длины (в моем случае – 9 м) и заложил в трубогиб, поджав домкратом. Надо, чтобы было видно, как труба начнет немного изгибаться. Сразу поставил метку напротив стрелки на пластинке контроля, чтобы для следующей трубы использовать эту же метку.

Крутя ручку, протянул трубу по всей длине, дойдя до конца, еще поджал трубу, сделал вторую метку и протянул ту же трубу уже в обратном направлении – и так три раза, пока моя 3-метровая арка не приобрела нужный радиус.

Особенно важно, делая последний проход, следить, чтобы стрелка, указывающая изгиб, всегда была бы в одной позиции. В этом случае все арки будут иметь одинаковое закругление. Что и требовалось!

Для изготовления одной арки мне понадобилось минут 5-6. Работы вели вдвоем, но удобнее, когда есть два помощника. Самая большая сложность -придерживать почти готовую арку два последних прохода, ведь она поднимается вверх на 6 м.

Мы для этой цели использовали крышу строения: один человек стоял на ней и фиксировал трубу, пока второй делал протяжку. Так что это не так сложно, как кажется.

В итоге буквально за пару часов я создал комплект из 12 идеально согнутых арок одного размера. Этого было достаточно для теплицы длиной 22 м. Ну и как бонус мне остался рабочий трубогиб.

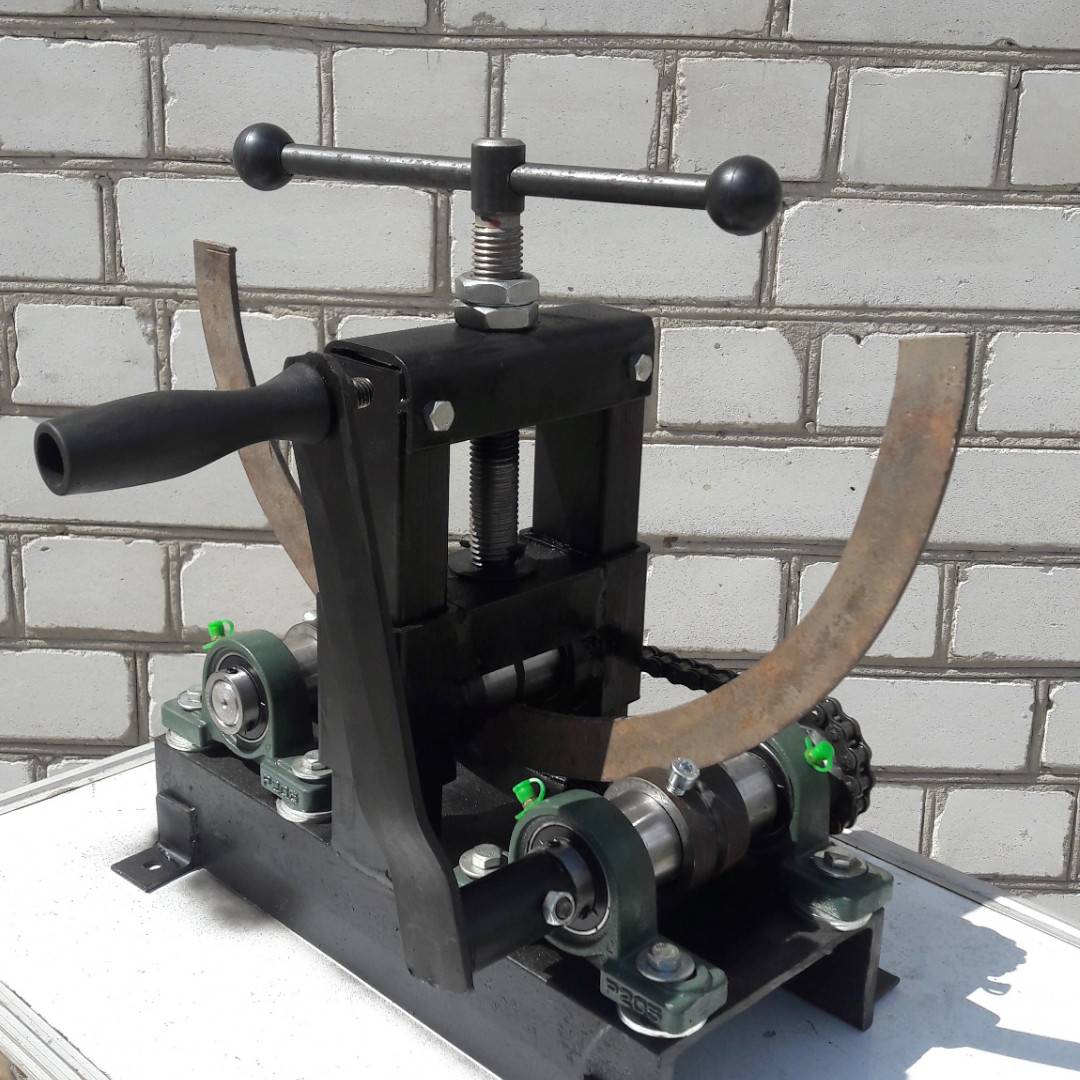

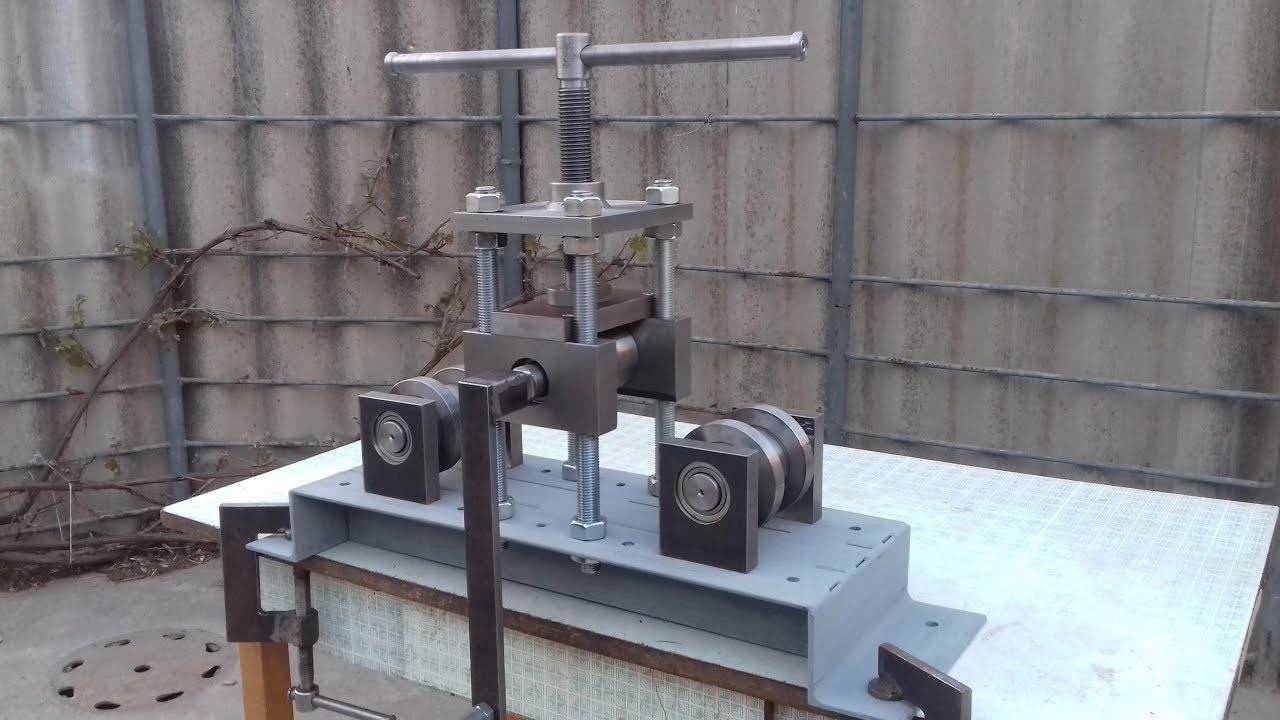

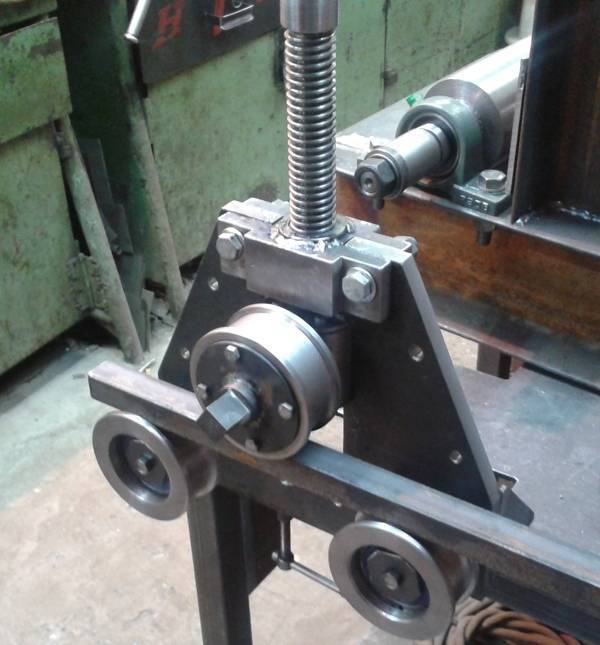

ТРУБОГИБ СВОИМИ РУКАМИ – ФОТО

---

Читайте также: Навес у бани из сотового поликарбоната своими руками

---

РУЧНОЙ ТРУБОГИБ СВОИМИ РУКАМИ – ЧЕРТЕЖ

© Автор: А. ГОРОБЕЙ

ИНСТРУМЕНТ ДЛЯ МАСТЕРОВ И МАСТЕРИЦ, И ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВО. БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

Ниже другие записи по теме “Как сделать своими руками – домохозяину!”

---

Подпишитесь на обновления в наших группах и поделитесь.

Будем друзьями!

как сделать для профильной трубы своими руками, самодельный профилегиб, а также гибка изделий без станка

Домой Инструменты и оборудование Как сделать трубогиб для профильной трубы своими руками? Особенности гибки вручную и…

Изгибание круглой или профильной трубы требует особого подхода, а неумелые действия приведут к повреждениям и деформациям. Трубогибы помогают решить данную проблему, обеспечивая изгибание по нужному радиусу с высоким качеством.

Это приспособление можно приобрести в готовом виде, но можно сделать и своими руками, избегая ненужных затрат (смотрите другие инструменты для строительства и ремонта).

Предназначение приспособления

Трубогиб – это приспособление, которое обеспечивает качественное изгибание по заданному диаметру (при изгибании профильной трубы – профелегиб). Для чего он нужен? Его необходимость объясняется тем, что трубная конструкция представляет собой полый элемент, при изгибании которого происходит неравномерная деформация

внутренней структуры.

При свободном изгибе возможны такие проблемы:

• верхняя часть подвергается значительному растяжению, вплоть до разрыва металла;
• нижняя часть сжимается с огромным усилием, что приводит к образованию «гармошки»;
• в поперечном сечении происходит сплющивание трубы, что существенно ухудшает проходимость внутреннего канала;
• изгиб очень трудно обеспечить строго по заданному диаметру – возникают разнонаправленные поперечные деформации.

Трубогиб (профлегиб) создает строгое направление деформации по окружности и равномерно перераспределяет нагрузки, что обеспечивает изгиб с заданными параметрами и без нарушения проходимости изделия.

Данное приспособление широко используется при монтаже любых конструкций из круглых и профильных труб (ангары и теплицы с арочным перекрытием, шпалеры, перголы, аттракционы, тренажеры, каркасы, ограждения и т.д.), при прокладке и ремонте трубопроводов, изготовлении различного оборудования и станков.

[stextbox id=’warning’]Еще по теме: Как быстро и правильно возвести каркас из профильной трубы[/stextbox]

Необходимые элементы конструкции

Конструкция трубогиба должна удовлетворять следующим основным требованиям – исключение деформаций по сечению и в поперечном направлении, угол изгиба до 180 º, возможность изгиба стали и цветных металлов. Такие требования удовлетворяются только при наличии таких обязательных элементов в конструкции устройства:

1. Цилиндрическая поверхность с необходимым диаметром снизу, по которой обеспечивается изгибание. Обычно устанавливается ролик соответствующего диаметра.
2. Прижимное устройство вверху для исключения движения трубы при изгибании в вертикальном направлении.
3. Направляющие элементы для исключения деформации в поперечном направлении. Данная проблема решается лузой на роликах непосредственно в месте изгиба и деталями, направляющими и фиксирующими изгибаемый элемент на определенном удалении.
4. Механизм для создания необходимого усилия. Он может отсутствовать при ручном гибе за свободный конец. Конструкция механизма определяется видом привода трубогиба (механический, электрический, гидравлический).

[stextbox id=’info’ defcaption=»true»]Изгиб ограничивается минимально допустимым диаметром.[/stextbox]

Для стальных труб до 20 мм при стенке менее 2 мм он устанавливается 4D (где D – диаметр), свыше 2 мм — 3D; размером 20-35 мм – 5 и 3D, соответственно; труб 35-60 мм со стенкой более 2 мм — 4D; труб свыше 60 мм – 5D.

Конструктивные разновидности устройств

Работа любого трубогиба или профлегиба основана на одинаковом принципе — фиксация трубы в месте наибольшего напряжения и гнутие по определенному диаметру с допустимым усилием. Однако реализация его может осуществляться разными конструктивными решениями. Выделяются такие основные конструкции профлегибов – намоточного, вальцовочного и арболетного типа.

Приспособления с прижимным роликом

Приспособления с прижимными роликами или вальцовочного типа. Основу конструкции составляют 2 ролика – опорный и обкатывающий. Нижний опорный ролик устанавливается стационарно в металлическом каркасе. Он имеет лузу с размерами трубы, а его диаметр соответствует диаметру изгиба. Сверху в контакт с опорным роликом входит обкатывающий ролик, который имеет возможность двигаться по его поверхности с прижимающей нагрузкой.

Угол изгиба трубы зависит от расстояния, пройденного обкатывающим роликом. Например, для изгиба на 90 °, он должен пройти четверть длины окружности опоры, а на 180 ° – половину. Для создания нужного изгибающего усилия подвижный элемент соединен с рычагом, который управляется обычно вручную.

Устройства намоточного типа

Принцип намотки на цилиндр реализуется таким образом. Один конец трубы надежно фиксируется. В месте изгиба она зажимается между опорным роликом и стационарным прижимным устройством. Оптимальный вариант – 2 неподвижных ролика с лузой нужной формы и размера.

Изгибание осуществляется за счет приложения нагрузки к свободному концу трубы. Она наматывается на опорный ролик. При изгибании трубы малого размера процесс можно обеспечить вручную, но для изгибания большой необходим гидравлический привод.

Приспособления арболетного типа

Арболетный трубогиб работает с использованием 3-х роликов. Труба в месте изгиба устанавливается на двух опорных роликах одинакового диаметра. Сверху на нее давит третий ролик, ось которого располагается строго посредине между осями опорных элементов.

Изгиб происходит по диаметру верхнего ролика, имеющего возможность вертикального перемещения, а фиксация обеспечивается опорными роликами. Технология изгибания не изменится, если перевернуть систему – опорные ролики сверху, а изгибающий ролик – снизу. В то же время, такой вариант позволяет создать усилие с помощью домкрата.

Как сделать своими руками?

Для бытовых условий можно изготовить наиболее простой ручной трубогиб, работающий по принципу намотки.

Он собирается в таком порядке:

1. На ровной горизонтальной или вертикальной поверхности закрепляется шаблон в форме полукруга с диаметром, равным диаметру изгиба. Его проще сделать из дерева. Толщина этой детали должна превышать размер трубы на 1,5-2 см.
2. В месте заведения трубы на торец шаблона надежно крепится упор в виде деревянного или металлического бруска, толщиной примерно равной или большей толщины шаблона. Расстояние между упором и шаблоном должно быть равно диаметру. Идеальный вариант – изготовление в упоре проточки (лузы) по размеру трубы.
3. Труба пропускается в зазор между упором и шаблоном, а один из ее концов закрепляется в тисках.
4. Изгибание производится вручную за счет усилия, прикладываемого к свободному концу трубы.

Как облегчить процесс?

При необходимости изгибания труб большого диаметра требуются значительные усилия, что осложняет работу. Существуют определенные хитрости для облегчения гибки:

1. Наиболее распространенный вариант – удлинение рычага. Внутрь круглой трубы следует вставить металлический стержень. При изгибании профильного изделия чаще удлинитель одевается сверху, чтобы не деформировать профиль.
2. При работе с трубой, имеющей сварной шов, его надо располагать сбоку. Если он окажется снизу или сверху, то вероятность разрушения велика.
3. Нагревание намного облегчает процесс. Его можно осуществить с помощью газовой горелки. Рекомендуется нагревать круглые трубы свыше 50 мм и профильные – при высоте более 30 мм.

Особенности гибки профильных труб

Профильные трубы изгибаются аналогично круглым изделиям, но во время работы по выгибанию следует учитывать определенные нюансы:

1. Профильное сечение более подвержено деформации, причем добавляется крутящее искажение и сплющивание боковых стенок. Для исключения этого луза роликов должна строго соответствовать форме и размерам профиля. В обычной круглой лузе вероятность деформации велика.
2. Минимальный диаметр изгиба определяется по высоте профиля (h). Когда надо согнуть трубу с высотой менее 20 мм, диаметр изгиба должен быть более 2,5h, а при высоте более 20 мм – 3,5h. При толщине стенки 1 и менее мм, гнуть не рекомендуется, т.к. велика вероятность деформации. Придется использовать сварку.
3. Особое внимание сварному шву. Он должен располагаться только сбоку.

Возможности изгибания без станка

Трубогиб или профлегиб необходим при строгом нормировании диаметра изгиба и при значительном размере трубы.

Если диаметр изгиба не очень важен, а необходимо обеспечить определенный угол изгиба, то операцию можно осуществить вручную без специальных приспособлений.

Используются такие варианты:

1. Заполнение полости трубы песком. Применяется мелкозернистый песок, который плотно засыпается внутрь. Торцы следует закрыть заглушками. Такое наполнение не позволит деформироваться материалу, а потому трубу можно гнуть по любому цилиндру вручную. Диаметр цилиндра, по которому производится гибка, не должен быть меньше минимально допустимого.
2. Заполнение водой. Лучший вариант – заполнение полости с последующей заморозкой воды. Если концы трубы надежно загерметизированы, то ее можно смело гнуть по любому цилиндрическому шаблону.
3. Роль амортизатора может эффективно исполнить пружина. Если надо согнуть трубу небольшой длины, то можно в ее внутренний канал ввести стальную пружину, которая будет плотно сидеть в полости. Такую пружину следует самостоятельно намотать из стальной проволоки.
4. Изогнуть трубу без станка, по шаблону можно после предварительного нагрева с помощью газовой горелки.

Полезные видео

Размеры и чертежи самодельного трубогиба для профильной трубы:
[yvideo number=»eoWdXK1XdCI»]
Как сделать своими руками по чертежам, все элементы конструкции — свои, в том числе ролики, за исключением одной детали — протяжного вала, видео будет интересно тем, кто обустраивает домашнюю мастерскую, либо хочет сэкономить во время строительных работ:
[yvideo number=»vhUNvapJ4fQ»]
Самодельный гибочный станок из подручных материалов, цель — изготовление дуг для теплицы, смотрим:
[yvideo number=»uLPqia3Asv0″]
При изгибании необходимо помнить о том, что она склонна к деформации и повреждениям при такой операции. Для исключения этого следует использовать такое приспособление, как трубогиб. Оно может иметь разную конструкцию и изготавливаться своими силами.

• ТЕГИ
• трубогиб

Предыдущая статьяКак выбрать хороший качественный пузырьковый уровень? Настройка и регулировка, как выставить уровень во время работы

Следующая статьяЧто такое строительный степлер? Виды и назначение, как правильно вставить скобы самому

ЭТО ПРИГОДИТСЯ

В ТОПЕ ПРОСМОТРОВ

Изгиб труб и труб 101

В настоящее время обновляется, чтобы добавить новые смещения для M601/605/625. Пожалуйста, дайте нам знать, если у вас есть какие-либо вопросы.

На этой странице вы можете узнать, как правильно сгибать трубы с помощью новой модели 600 или любого другого трубогиба. Как и в настоящем колледже, мы покажем вам старый школьный способ сделать это и немного теории, прежде чем рассказать вам о программном обеспечении, которое может помочь сделать все это за вас. Но вы можете сразу перейти к концу, если хотите, мы продаем лучшее программное обеспечение для гибки, и оно вполне доступно.

Гибка трубы с помощью Rogue Model 600 Bender, 101: основы

Изгибая 101, вы узнаете, как сделать изгиб там, где вы хотите, в зависимости от того, где начинается изгиб, и как согнуть нужную величину . Гибочный станок Rogue Fabrication имеет фиксированное смещение изгиба для каждого радиуса штампа. Смещение изгиба — это расстояние между началом изгиба и точкой выравнивания трубы в станке. См. изображение ниже.

Если вы хотите сделать изгиб на штампе радиусом 4,5, и вы хотите, чтобы этот изгиб был в 10 дюймах от конца куска трубы, отметьте линию на трубе в 10 дюймах от конца. ВАШ ИЗГИБ НАЧИНАЕТСЯ ЗДЕСЬ. Теперь нарисуйте линию на 5 1/4″ ближе к концу трубы от первой линии (5 1/4 — это смещение изгиба из таблицы ниже). Эта линия, которую вы только что нарисовали, — это место, где вы выравниваете трубку с зажимным блоком в машине («ОТМЕТИТЬ ТРУБКУ ЗДЕСЬ» на изображении выше). Изгиб начнется ровно в 10 дюймах от конца трубы. Точное размещение изгибов там, где вы хотите, является основой точной работы с трубой.

Если вам не нравятся смещения изгиба (например, если вы привыкли к другому станку), просто купите один из наших измерителей местоположения изгиба (нажмите ЗДЕСЬ – новое окно), он позволит вам измерять рулеткой от начала изгиба до любого места на трубке, которую вы хотите. Без проблем.

M600 Bend Offsets (2010-2014)

• 3,5″ CLR Матрицы — Смещение 6 3/16″
• Матрицы CLR 4,5″ — со смещением 5″
• Матрицы CLR 6,0″ — Смещение 6 5/8″

Смещения изгиба M600 (с 2015 г. по конец 2021 г.)

• Матрицы CLR 2,5″ — Смещение 7 1/8″
• Матрицы CLR 3,5″ — Смещение 6 1/4″
• Матрицы CLR 4,5″
  — Смещение 5 1/4″
• Матрицы CLR 6,0″ — Смещение 6″

M601/605/625 Смещения изгиба (текущие)

• Плашки CLR 2,5″ — Смещение 4″
• Матрицы CLR 3,5″ — Смещение 4 1/2″
• Матрицы CLR 4,5″ — Смещение 5 1/4″
• Матрицы CLR 6,0″  – Смещение 6 дюймов

Как насчет пружинения?

Вот лучший способ измерить упругость. Поместите прямой материал в машину и вручную накачайте домкрат до тех пор, пока он не станет едва натянутым, но еще не прогнется. Обнуление индикатора градусов. Если вы хотите согнуть 90°, согните ТОЧНО 90°, а затем ослабьте давление цилиндра до тех пор, пока материал не станет свободным в машине. Затяните клапан и вручную прокачивайте поршень до тех пор, пока он не будет едва плотно прилегать к материалу. Прочитайте свои степени, скажем, например, что вы прочитали степени на уровне 86,5. Теперь перегибаю по разнице. Итак, вы наклоняетесь к 90, подтяните машину, прочтите 86,5, затем согните до 93,5 и вытащите трубку, и вы будете ТОЧНО 90 после пружинения. Теперь вы можете перегнуть каждые 90 градусов на этом материале на 3,5 градуса, и все они будут в точности! Пружинная отдача индивидуальна для каждого материала.

Изгиб 102

В разделе Изгиб 102 вы узнаете, как рассчитать длину трубы в изгибе, а также как сделать изгиб посередине трубы.

Сколько труб находится в изгибе?

Расчет трубы на изгиб очень прост. Мы уже сделали расчеты для вас. Просто умножьте градусы изгиба на приведенные ниже числа, и вы получите длину трубы в изгибе. Итак, если вы изгибаете 90 градусов на 6-дюймовом кристалле CLR, ваша трубка в изгибе составляет 90 * 0,104, что равно 9,36 дюйма. Теперь вы можете добавить длину изгиба к длине прямой трубы и узнать фактическую общую длину отрезка трубы!

• 6,0 CLR = 0,105 дюйма трубы на градус изгиба
• 4,5 CLR = 0,078 дюйма трубы на градус изгиба
• 3,5 CLR = 0,061″ трубы на градус изгиба
• 2,5 CLR = 0,043 дюйма трубы на градус изгиба



Изгиб посередине трубы

Теперь, когда вы знаете, как рассчитать длину изгиба и где начинается изгиб в зависимости от того, где вы его зажимаете в станке, вы можете легко сделать изгиб посередине отрезка трубы. Допустим, у вас есть трубка длиной 45 дюймов, и вы хотите изгиб на 60 градусов (сделанный на штампе CLR 1,75 × 6) прямо посередине. Нарисуйте линию посередине трубы. Ваш изгиб будет иметь длину 0,104 дюйма на градус, то есть 0,104 * 60 = 6,24 дюйма. Итак, нарисуйте еще 2 линии, каждая на расстоянии 3,12 дюйма от центральной линии. На этом изгибы закончатся. Теперь мы просто добавляем смещение сгиба (5 7/8″ в таблице от сгиба 101) и проводим линию 5 7/8″ от одной из линий, которые вы нарисовали, чтобы отметить конец сгиба. Когда вы загружаете материал в машину, совместите последнюю линию, которую вы нарисовали, с поверхностью зажимного блока, ближайшей к вам, и сделайте изгиб. Если вы не видите метку центральной линии, значит, она правильно загружена в машину. Это так просто.

Слишком много работы? Без проблем. У нас есть бесплатный калькулятор, чтобы помочь. Нажмите ЗДЕСЬ (откроется в новом окне или вкладке).

Посмотрите проект от начала до конца

У нас есть несколько видеороликов о том, как сгибать трубы для таких проектов, как каркас безопасности и поручни. Это рассказанные проекты от начала до конца, которые проходят измерения, избегая ошибок, изгибов, надрезов, сварки и многого другого!

Изгиб 103

В предыдущих уроках мы показали вам основы для определения расстояния между изгибами и длины. Теперь мы собираемся показать вам несколько более продвинутых советов по компоновке и интервалам сгибов. Понимание этого раздела значительно улучшит вашу способность планировать и проектировать гнутые детали, которые вы сможете изготовить на трубогибочном станке (а это, очевидно, то, чем вы хотите заниматься!).

Близко друг к другу Копланарные изгибы

Изгибы могут быть расположены гораздо ближе друг к другу, чем то, что вы узнали в изгибе 101. Мы покажем вам, как это сделать. Два изгиба, которые находятся на одной линии друг с другом, являются «компланарными». Еще один способ подумать об этом: если вы можете положить деталь на землю, когда закончите изгиб, все изгибы находятся в одной плоскости, поэтому они компланарны.

Три предела расстояния между изгибами

1. Как поясняется в разделе «Изгиб 101», вы всегда можете сделать изгиб, поместить зажимной блок после этого изгиба и расположить изгибы так близко друг к другу, насколько позволяет смещение изгиба. Это размер слева на изображении выше. Этот метод прост и не позволяет делать изгибы очень близко. Тем не менее, он очень легко допускает любое вращение между изгибами.
2. Как показано на рисунке, вы можете делать изгибы ОЧЕНЬ близко, если у вас есть роликовый прижимной штамп в машине (маленькое колесо под трубой). Большие радиусы изгиба требуют большего расстояния.
3. Вы также можете зажать прямо на изгибе. Для этого может потребоваться перевернуть зажимной блок (болты на блоке теперь будут обращены вниз). Вы можете использовать любое расположение прижимного штифта, чтобы зацепить зажимной блок. Обратите внимание, что после того, как вы зафиксируете изгиб или перевернете зажимной блок (или и то, и другое), смещение изгиба не будет соответствовать опубликованному. Именно тогда наш датчик изгиба становится очень полезным (ссылка ЗДЕСЬ – открывается в новом окне/вкладке). Это позволяет выполнять изгибы с нулевым шагом, то есть между двумя изгибами нет измеримой длины трубы. M600 — единственный известный нам трубогиб в мире, способный делать это без изготовления чрезвычайно дорогих зажимных плашек по индивидуальному заказу.

Пример применения изгибов с нулевым шагом читайте далее. У нас есть примеры гибки 301, а также гибки 302.



Изгиб 201

До сих пор мы только показывали вам, как делать симметричные детали, построенные простым способом (от середины к краям). В 201 мы собираемся перейти к показу того, как соединить изгибы ближе друг к другу (путем изменения порядка, в котором вы делаете изгибы) и как согнуть несимметричную трубчатую конструкцию. Мы покажем вам, как сделать его от середины к краю, а также от одного конца к другому, включая все расчеты. Вам не нужно понимать это, чтобы успешно сгибать трубы, поэтому не волнуйтесь, если вы не возьмете это в руки, прежде чем купить свой первый трубогиб! Вам будет легче учиться, когда вы сделаете несколько простых проектов.

Несимметричные детали — немного сложнее

1. Нарисуйте макет в натуральную величину с острыми углами и размерами (вы можете нарисовать его на бетоне, картоне, бумаге и т. д.).
2. Аккуратно проследите изгибы до углов с правильным радиусом. Отметьте начало и конец (по желанию) изгибов.
3. Поставьте отметку на макете в центре трубы. Отсюда мы и начнем изготовление.
4. Переместитесь от центра макета вправо, проведите линию на расстоянии 5 дюймов от начала каждого сгиба (5 дюймов — это одно из смещений сгиба из таблицы в разделе 101, используйте смещение, соответствующее вашей матрице и станку) . Назовите эти линии «зажимным блоком». Повторите этот процесс слева. Теперь у вас будут места, где вы зажимаете материал в машине, чтобы разместить изгибы там, где они находятся на макете.

ПРИМЕЧАНИЕ. – Эта схема показана с некоторыми устаревшими смещениями изгиба. Процесс хорош, но цифры больше не верны только для смещений изгиба. Пожалуйста, будьте терпеливы, пока мы обновляем контент. Это в конечном итоге будет заменено.



5. Теперь отрежьте трубку по длине и поставьте отметку в самом центре трубки. Длина — это просто сумма всех прямых отрезков из макета плюс «подъем» A.K.A. длина изгиба, которую можно легко рассчитать, используя числа, указанные в разделе 102 выше.

6. Отмерьте расстояние от центра и начертите линии зажимного блока на трубе (7,75” и 10,75” в приведенном выше примере).

7. Возьмитесь за центральную линию трубы. Загрузите в трубогиб (спереди), пока линия зажимного блока не окажется на передней поверхности зажимного блока.

8. Сделайте изгиб в соответствии с инструкциями к машине.

9. Снимите трубку и положите ее поверх макета. Вы сможете увидеть любую ошибку. Настало время учесть любое растяжение, которое может иметь место. Если расположение второго зажимного блока кажется не таким близким к изгибу, как вы его нарисовали, вы можете нарисовать его ближе и сохранить максимальную точность.

10. Повторяйте этот процесс, пока не закончите сгибание макета. Если вы обрежете трубку до полной длины «острого угла», вам придется обрезать концы после того, как вы закончите. Это приведет к тому, что у вас будет более длинная длина среза. Это может быть хорошо, если вы хотите, чтобы все было просто и не возражало против небольшой траты.

Начиная с одного конца трубы, а не с середины

Следующий абзац представляет собой ОЧЕНЬ ПОДРОБНОЕ объяснение другого способа сгибания той же формы, что и нарисованная выше в разделе «Изгиб 103».

Мы собираемся сгибаться от одного конца к другому, начиная с изгиба 90 градусов (следуя той же схеме из секции 201). Нам нужна 10-дюймовая ножка с изгибом 4,5 дюйма, поэтому нам нужна 5,5-дюймовая прямая труба (труба 5,5 дюйма, 4,5 дюйма в изгибе, так как это матрица 4,5 CLR). Наше смещение составляет 5 дюймов (используйте правильное число для вашей машины из таблицы в разделе 101) для машины с 2015 года по текущую для матрицы CLR 4,5 дюйма, поэтому вывесьте 0,5 дюйма трубки из конца зажимного блока и согните. 90 градусов. Длина изгиба из таблицы составляет 0,078 на градус, поэтому для наших 90, то есть 0,078 * 90 = 7,02 дюйма. Это еще 28,5 дюймов от конца первого 90 до начала следующего изгиба (суммируйте размеры на чертеже). Мы можем поместить зажимной блок в 28,5-5 дюймов от конца нашего первого изгиба, или мы могли бы провести линию на трубе до того, как мы начали, которая была на расстоянии 5,5+7,02+28,5-5 дюймов от начального конца трубы и использовать это место зажимного блока для изгиба 2. Зажмите вторую линию и изогните, и все готово. Не забывайте про пружинку.

Посмотрите несимметричный проект от начала до конца

Владелец снял это видео, делая самые первые поручни, которые он когда-либо построил. Небольшое знание того, как работает этот простой в использовании трубогиб и как укладываются трубы, — это все, что требовалось для проектирования и сборки всего проекта без каких-либо отходов. Посмотрите, как сделать многотысячные поручни из нержавеющей стали за несколько сотен долларов материала практически НУЛЕВЫМИ РАСЧЕТАМИ и математическими расчетами!

Гибка 202

Как и в колледже, вы должны изучить теорию, прежде чем получите настоящие инструменты и обнаружите, что «вы никогда не будете использовать математику». Хотя эта цитата не всегда верна, мы собираемся показать вам инструменты, которые профессионалы используют, когда проектируют каркасы безопасности, изгибают выхлопные трубы и другие детали для проектов своих клиентов.

Усовершенствованные инструменты для повышения точности — Программное обеспечение

Компания Bend Tech производит несколько уровней программного обеспечения, которое поможет вам управлять проектированием и производством в вашем бизнесе или завершить проект. Мы продаем все это в нашем магазине, просто нажмите на значок любого программного обеспечения, и вы попадете в список для этого программного обеспечения.

Цена: $599

Наше коммерческое программное обеспечение SE (стандартная версия) для проектирования/производства труб. Если гибка труб является частью бизнеса вашей компании или вы серьезно относитесь к гибке труб, то Bend-Tech SE — это то, с чего вы хотите начать. Большое дело : Экспорт в САПР!

Цена: 295 долларов США

Если вы проектируете шасси, каркасы безопасности, качающиеся слайдеры, рамы или что-то еще, начиная от отдельных деталей и заканчивая сборкой из нескольких труб, то Bend-Tech PRO — это то, с чего вы хотите начать. Большое дело  – полная сборка и надрезы.

Цена: $149

Если вам нужно несколько отдельных деталей, согнутых с вращением, EZ3D — это начало. EZ3D также полезен, если вы не собираетесь изготавливать многотрубные сборки, такие как каркасы безопасности, бамперы и т. д.

Цена: $69

Если вы планируете сгибать всего несколько деталей в год, и эти детали представляют собой 2D отдельные детали, то EZ может вам помочь.

Вы можете нарисовать трубу вручную или в SolidWorks или другом программном обеспечении САПР, но ни одно из них не будет генерировать производственные инструкции. Компания Bend Tech напечатает вам лист бумаги для каждой детали с информацией о том, как долго ее нужно резать, какой материал использовать, куда поместить зажимной блок, чтобы получить правильные места изгиба, и на сколько градусов нужно согнуть (включая компенсацию пружинения). Кроме того, PRO и SE будут печатать обертки для резки, чтобы помочь вам сделать надрезы на трубах, и будут создавать панели из листового металла, просто нажав на трубы, которые вы хотите сделать панелями. Слишком много полезных функций, чтобы описать их в одном маленьком абзаце. Можно настроить порядок изгиба деталей, масштабировать детали, масштабировать сборки и т. д.

Если вы можете использовать большинство компьютерных программ после обучения, у вас не должно возникнуть проблем с запуском этого программного обеспечения. Это не «интуитивный MS-Paint»… Так что не думайте, что вы научитесь проектировать свое шасси за 5 минут. Это больше похоже на MS Excel. Зайдите в Интернет и посмотрите видео или прочитайте о функции, и она расскажет вам, где находится эта кнопка и что она делает. Посмотрите 30- или 40-минутные видеоролики о Bend Tech 7.x PRO, и вы сможете легко научиться проектировать 3D-детали, помещать их в сборку, перемещать их, редактировать, распечатывать инструкции, изготавливать дополнительные детали из исходной детали и использовать части, чтобы разрезать друг друга, чтобы сделать идеальные соединения труб.

Интеграция программного обеспечения с M600

Запустите Bend Tech и выберите M600 и штампы в библиотеке штампов, они поставляются предварительно загруженными. Добавьте свой материал в базу данных (например, трубу со стенкой диаметром 1,75 дюйма и стенкой 0,120 дюйма) и нажмите «откалибровать штамп». Bend Tech предложит вам отрезать кусок трубы и указать точную длину. Затем согните изгиб на 90 градусов в любом месте трубки. Сообщите специалисту по изгибу, где зажимной блок с одного конца. Затем поставьте свою «Г» на стол и измерьте высоту рулеткой. Переверните его и измерьте длину нижней части буквы «L». Поместите эти две длины в Bend Tech, и он рассчитает степень растяжения на градус этой трубки, эффективный CLR (матрица с радиусом 6 дюймов изгибается больше, чем радиус 6 дюймов с эластичностью материала), и использовать эти значения КАЖДЫЙ раз, когда вы выберите этот материал и умрите. Теперь технология гибки будет фактически использовать откалиброванные значения для определения более точного местоположения изгиба и точной длины изгиба, чтобы сделать ваши конструкции точными до долей дюймов, на которые растягивается ваша трубка при изгибе.

И вернуться назад? Легкий! Согните любые 2 величины и сообщите Bend tech величину пружинения, и он интерполирует весь диапазон изгиба до крошечных долей градуса. Таким образом, вы сгибаете 35-градусный изгиб (на индикаторе градусов), отводите машину назад и продвигаете ее до тех пор, пока штифты не встанут плотно, чтобы прочитать пружинение (см. выше в изгибе 102 для получения дополнительной информации об пружинении), и вы получите 32-градусную сетку, так что 35-32 это 3 градуса пружинения. Скажите специалисту по изгибам, что вы потеряли 3 градуса на 35-градусном повороте. Теперь сделайте это снова с большим числом, например, 100. Сообщите технику по изгибу упругость, например, 5 градусов. Специалисты по изгибу будут использовать эти две точки для расчета всего диапазона возможных значений пружинения, и вы сообщаете программе, чтобы они учитывались (установив флажок), когда вы печатаете инструкции по изготовлению детали. Так что будет написано «угол изгиба 38 градусов», когда ваш дизайн рассчитан на 35, так что получится правильно. Больше не нужно сгибать дважды, чтобы компенсировать/измерить пружинение!

Изгиб 301

Изгиб с 101 по 202 предназначены для того, чтобы вооружить вас ноу-хау для выполнения самых простых проектов с некоторой практикой. В нашем 300-уровневом контенте наша цель — помочь вам научиться делать сложные beand-функции, которые вы можете интегрировать в уже прочную базу знаний.

Как выполнять S-изгибы, метод 1

1. Если картинка стоит 1000 слов, то сколько стоит видео? Не отвечай. Просто посмотрите видео.

Как сделать S – изгибы, метод 2

В методе 1 первый изгиб помещается внутрь машины, пока вы делаете второй изгиб. Метод 2 является противоположным: первый изгиб делается сразу за гибочной матрицей (но перед зажимом), в то время как изгиб 2 формируется. Преимуществом этого метода являются более высокие углы изгиба и доступная совместимость с трубогибом на оправке.

1. Сделайте изгиб, как обычно на вашей машине, и согните под углом 45 градусов.

2. Снимите зажим, переместите его вправо к началу изгиба из шага 1. Плотно зажмите. Теперь переверните зажим и материал вверх дном (используйте наши датчики вращения или второй зажим, чтобы при желании сделать их идеально копланарными — ссылка ЗДЕСЬ откроется в новом окне/вкладке). Ваш изгиб будет обращен вниз к передней части машины.

3. Осторожно продвигайте машину, пока штифты не будут затянуты. Повторно обнулите индикатор степени (если только вы не хотите сгибаться до «сколько угодно» градусов).

4. Снова согните на 45 градусов. Удалите материал. У вас получится изгиб под углом 45 градусов.

Вы можете отрегулировать расположение зажимов для того же угла и большего расстояния смещения. Также можно регулировать углы изгиба.

Совет. Прежде чем начать, нарисуйте кольца на трубке маркером через каждый дюйм и отметьте места, где вы поместите зажимные блоки, пока будете экспериментировать. Это простой способ измерить, где заканчиваются зажимы (сосчитайте кольца и измерьте до ближайшего), чтобы вы могли точно воспроизвести свою работу.

Научитесь делать свои собственные рецепты изгибов

Следуя нашим инструкциям, вы далеко не продвинетесь. Когда-нибудь вы создадите что-то сложное и захотите снова сделать то же самое, может быть, даже его зеркальное отражение.

Подготовка к точному документированию того, как повторить процесс гибки, невероятно проста. Для этого нужны только маркер, рулетка и план.

Прежде чем начать, нарисуйте кольца на трубке с помощью маркера через каждый дюйм. Наши зажимные блоки – отличные трафареты для рисования этих колец. Отметьте, где вы поместите зажимные блоки для каждого изгиба, пока вы экспериментируете. Это простой способ измерить, где заканчиваются зажимы (сосчитайте кольца и измерьте до ближайшего), чтобы вы могли точно воспроизвести свою работу. Бесполезно измерять изогнутую трубу до зажима, чтобы выяснить, где поставить этот зажим на прямой кусок, чтобы сделать это снова. Это позволяет проводить измерения «прямой трубы» прямо через все изгибы, которые вы можете придумать. Больше не нужно гадать о растяжении трубы. И никакого программного обеспечения не требуется.

Изгиб 302

Достаточно просто сделать точные изгибы там, где вы хотите. Вы хотите знать, как сделать гнутую трубу, о которой большинство производителей даже не подозревают, что это возможно из цельного куска? Продолжим ваше обучение. Это следующий шаг на пути к успеху в производстве.

Как согнуть БЫЧИЙ ОШЕЙНИК!

Это не для сельского хозяйства. Обычно они применяются на заднем полу NHRA / SFI или других гоночных шасси и каркасах безопасности, где перекладина пола должна быть непрерывной, но может быть непрямой. Это разрешают многие контролирующие органы, и это позволяет опустить весь пол автомобиля, давая возможность рослым водителям чувствовать себя комфортно. Приводной вал проходит под (или над) центральным смещением.

ЭТО БЫЛО СДЕЛАНО НА МАТРИЦЕ 4,5 CLR. ЦИФРЫ БУДУТ ОТЛИЧАТЬСЯ ДЛЯ CLR 6.0.

1. Сделайте изгиб, как обычно на вашей машине, и согните под углом 45 градусов. Этот изгиб находится на уровне 0 дюймов. (на конец трубки ставим наш хомут).

СОВЕТ. Прочтите все шаги и СЕЙЧАС поставьте метки на трубке для всех 3 мест зажима. Их гораздо легче измерить на прямой трубе.

2. Снимите зажим, переместите его вправо на 3 3/8 дюйма от положения зажима для изгиба 1. Плотно зажмите.

3. Теперь переверните зажим и материал вверх ногами ровно на 180 градусов. Обнулите индикатор степени. Не будь хакером.



4. Согните на 90 градусов.

5. Снимите зажим, переместите его на 12 1/4 дюйма (от того места, где вы зажали в шаге 1, конец трубки в нашем случае) и крепко зажмите. Это будет прямо посередине изгиба 90 градусов. Мы рекомендуем вам сохранить зажим, которым вы злоупотребляете, и по крайней мере один зажим, который вы храните в первозданном виде, они очень доступны ЗДЕСЬ (ссылка, новое окно/вкладка).

6. Снова переверните, как в шаге 3, обнулите индикатор и согните на 45 градусов. Оставьте зажимной блок включенным. Продолжай читать.

Доведение до совершенства (Угол)  – убедитесь, что ваш материал не находится под изгибающим усилием в машине. Обнулите куб угла слева от всех трех изгибов. Проверьте справа от всех 3 изгибов. Если вы не сгибаетесь на какую-либо величину, перегните сгиб на шаге 6 на эту величину (вот почему вы оставили зажимной блок включенным!).

Доведение до совершенства (офсет)  – Закрепите трубку на плоском производственном столе. Другой конец болтается? Если начальная сторона высокая, вам нужно прибавить к размерам в шагах 2 и 6 поровну. Ожидайте коррекции смещения примерно на 3/4″ на каждый дюйм, который вы перемещаете в этих двух точках сгиба. Поэтому, если вы считаете, что «высота пола» отличается на 1/4″, добавьте 1/3″ к обоим смещениям. Если у вас есть противоположная проблема (ниже перед набором изгибов), добавьте с той же теорией ТОЛЬКО место изгиба в шаге 6.

Вы можете отрегулировать расположение зажимов для того же угла и большего расстояния смещения. Также можно регулировать углы изгиба.

Совет. Прежде чем начать, нарисуйте кольца на трубке маркером через каждый дюйм и отметьте места, где вы поместите зажимные блоки, пока будете экспериментировать. Это простой способ измерить, где заканчиваются зажимы (сосчитайте кольца и измерьте до ближайшего), чтобы вы могли точно воспроизвести свою работу.

Гибка 303

Мы на 100 % посвящаем себя бесплатному обучению в области металлообработки и гибки труб. Хотя этот раздел (303) ничему не учит вас в отношении гибки, пусть это будет нашим письменным обязательством перед вами, нашим клиентом, что ваш успех — это наш успех. Мы будем продолжать разрабатывать методы и рекомендации, которые помогут вам сгибать трубы, трубы DOM, трубы HREW, медь (твердую и мягкую), титан, инконель, дуплексную нержавеющую сталь Sandvik 2507, архитектурную нержавеющую сталь, санитарную нержавеющую сталь и хроммолибден (а также Docol Р8). Вы звезда этого шоу, и мы здесь, чтобы помочь вам добиться успеха. Вернитесь позже, и мы закончим этот раздел. Большое спасибо за прочтение/просмотр.

Вращающийся гибочный станок (сгибание круглых труб с наружным диаметром до 2 дюймов) — Nargesa USA

Цена продажи: 9 131,00 долларов США Первоначальная цена: 11 425,00 долларов США

Готовы сделать заказ или есть вопросы?

Позвоните нам по телефону (704) 703-9400

Цена: 9 131 долл. США 22 220 В / 3 фазы / 60 Гц

480 В / 3 фазы / 60 Гц

220 В / 1 фаза / 60 Гц

Станок для гибки профилей и труб MC150B QUANTUM NARGESA . Наш трубогиб MC150B разработан для минимизации производственных затрат и обеспечения максимальной производительности при гибке труб и профилей. Он был изготовлен для различных профилей, таких как плоский или стержневой профиль, Т-образный профиль, прокатный U-образный профиль, угол изгиба, гибка твердого стержня, как квадратного, так и круглого типов, спиральной трубы или даже для выполнения квадратных, прямоугольных или круглых труб в различные материалы: железо, углеродистая сталь, нержавеющая сталь, латунь, медь, алюминий. Назначение этих операций гибки варьируется от изготовления теплиц, столов, стульев, автомобильных ограждений, дверей, окон, перил, заборов до бесчисленных металлических изделий.

продажа

Добавить в корзину

Вся продукция Nargesa производится на наших предприятиях в Испании.  Гидравлические и электрические компоненты полностью стандартны и изготовлены лучшими ведущими европейскими торговыми марками, имеющими техническую поддержку по всему миру: Rexroth, Bosch, Roquet, Schneider Electric, LG, Telemecanique, Pizzato и т. д…

MC150B ОСОБЕННОСТИ И ХАРАКТЕРИСТИКИ:

• Скорость роликов: 6 об/мин

• Диаметр осей: 1,5″

• Полезная длина осей: 2,9 дюйма

• Мощность двигателя: 0,75 кВт / 1 л.с.

• Размеры: 37″Д x ​​27″Ш x 45″В

• Расстояние между центрами нижних осей: 9″

• 9 0002 Нижний шкаф для роликов и аксессуаров.

• Миллиметровая шкала для изгиба верхнего вала.

• Зафиксируйте передачу с помощью плоских закаленных шестерен.

• Максимальный диапазон гибки круглых труб: 2 дюйма или 50 мм

• Два рабочих положения, горизонтальное и вертикальное, на одном верстаке.

• Два ведущих ролика . Два нижних ролика моторизованы и снабжены накаткой для лучшего сцепления.

• Гарантия производителя: 3 года на все детали (выполнено Quantum Machinery Group.)

• Нижняя скамья на поддонах для удобной транспортировки машины на рабочее место или ее хранения в случае нехватки места.

• Корректирующие ролики по бокам для контроля деформации изгиба при изготовлении спиралей и винтовых лестниц.

• Регулировка изгиба верхним валом, что позволяет без деформации изгибать размеры труб и профилей, а также профили большого диаметра.

ПРОИЗВОДИТЕЛЬНОСТЬ ВАЛКОГИБА MC150B NARGESA:

• Круглая труба: 2″ x . 12 0 дюймов с минимальным радиусом 24 дюйма дюймов

• Квадратная труба: 1,5 дюйма x 1,5″ x 0,120″ с минимальным радиусом 14″ дюймов

• Угол (выход наружу): 1,5″ с минимальным радиусом 20″ дюймов

• Путь): 2,25 x 0,75 дюйма с минимальным радиусом 8 дюймов

• Плоский стержень (жесткий): 2 x 0,315 дюйма, минимальный радиус 12 дюймов Радиус 8 дюймов

• Сплошной квадрат: 1″ x 1″ с минимальным радиусом 8″ дюймов

• С-образный канал (простой способ): 2″ с минимальным радиусом 8″ дюймов

• 900 02 С- Канал (жесткий путь): 2 дюйма с минимальным радиусом 10 дюймов дюймов

• Т-образный канал (простой способ): 1,5″ x 1,5″ с минимальным радиусом 8″ дюймов

требуется многопроходная. Показанная выше максимальная производительность при минимальном радиусе. Для круглых профилей и специальных профилей, показанных выше, потребуются специальные инструменты. При гибке меньших профилей машина сможет сгибать очень маленькие радиусы.*

СТАНДАРТНАЯ КОНФИГУРАЦИЯ ИНСТРУМЕНТА:

MC-150B оснащен 9 стандартными элементами, с помощью которых пользователь может обрабатывать все виды профилей. Квадрат, прямоугольная труба, квадратные стержни, С-образный канал, Т-образный канал, угол, плоский стержень и кромочный плоский стержень. Регулируемые ролики, шайбами ​​по размеру профиля, что позволяет производить гибку под разные размеры профиля.

Когда пользователю необходимо согнуть какой-либо профиль радиусом более 2 м или если в помещениях есть проблемы с высотой, то работать в вертикальном положении очень неудобно. Достаточно будет просто согнуть станок, чтобы операция гибки выполнялась горизонтально с помощью опоры или подставок, на которые мы кладем деталь, чтобы получить приемлемую работу.
