Коаксиальный дымоход – нормы установки: соблюдение СниП производителей

Любое отопительное оборудование: печь или котел отопления, камин или даже простая газовая колонка связывает общая особенность: им необходима утилизации воздуха, который насыщен продуктами горения. Это не только залог комфорта, но и безопасности. Несоблюдение норм установки дымоходов могут привести даже к печальным последствиям – отравлению угарным газом.

Новейшим решением для современных технологий отопления является коаксиальный дымоход. Он позволяет значительно сократить объем дымохода, к тому же в процессе работы вообще не используется воздух из помещения, что, несомненно, является важным преимуществом. Дымоход такого типа подходит для котлов со встроенным дымососом (принудительной тягой). Он намного короче и компактнее обычной традиционной трубы. Его европейское качество сочетается с отличной ценой.

Принцип работы коаксильного дымохода ↑

Дымосос, встроенный в систему котла, позволяет по внешней трубе производить извне забор воздуха одновременно с удалением по внутренней дымовых газов.

Поскольку тяга воздуха практически обеспечена, то внешняя труба имеет небольшой диаметр и длину, соответствующую планировке установки. Отработанный воздух, содержащий примесь продуктов горения, выбрасывается из котла по внутренней трубе. Она также короче традиционной, и котел, таким образом, много места не занимает. Коаксиальный дымоход изготавливают из современных надежных кислотостойких материалов, поэтому внутренняя труба не вступает в реакцию с вредными примесями, то есть не подвержена разрушению.

Структура такого дымоотвода такова, что при отходе дымовые газы не попадают в воздушный канал. Все это нужно учитывать, проектируя коаксиальный дымоход, нормы установки и пожарной безопасности в том числе. Еще одним важнейшим условием его надежного функционирования является герметичность подключения внешнего воздушного канала и патрубка.

СниП по установке ↑

Системы отопления, работающие на газовом топливе, несколько отличаются от угольных и дровяных печей. Поэтому если устанавливается коаксиальный дымоход, нормы установки также иные.

В случае дымоотводов этого типа продукты сгорания можно выводить в атмосферу через внешнюю стену помещения. При этом, в частности, отпадает необходимость в устройстве вертикального канала от системы, по которому принудительно будут удаляться продукты сгорания. В этом случае отверстие дымового канала на фасаде дома размещают согласно инструкции по установке газового оборудования от компании-изготовителя, но с учетом следующих условий:

• на расстоянии не меньше 2 метров от уровня поверхности земли;
• минимальное расстояние до дверей, окон и открытых вентиляционных решеток (отверстий) по горизонтали должно составлять 0,5 метра;
• минимальное расстояние до верхней грани дверей, окон и открытых вентиляционных решеток (отверстий) также должно составлять 0,5 метра;
• расстояние по вертикали от окон, расположенных над отверстием дымового канала – от 1 метра;
• в районе 1.5 метра от коаксильной трубы не должно быть никаких преград, скажем, стен, столбов и т. д.

Дымоходная труба, если нет конденсатосборника, должна быть установлена под углом к земле, не давая конденсату стекать обратно. Оптимальный уклон составляет 6–12°.

• Если дымовой канал размещен под балконом, навесом или карнизом крыши дома, то он должен выходить за пределы окружности с радиусом R. Он равен ширине выступающей над дымоотводом части здания.
• Дымовой канал не должен через внешнюю стену выходить в проезды (арки), подземные переходы, туннели и т. п.

При выходе через стену длину горизонтального участка канала принимают не более 3 метров. Однако в этом вопросе заводы-производители допускают разночтения. Например, согласно инструкции коаксиальный дымоход Ferroli имеет максимальную допустимую длину труб – 4 м (60/100) или 5 м (80/125), а коаксиальный дымоход Navien – 3 м. Из этого всего можно сделать вывод, что прежде всего, еще до начала проектирования, необходимо внимательно изучить инструкцию газового оборудования, которое предполагается установить, так как для разных котлов некоторые из основных параметров могут не совпадать.

(ниже представлены документы СнИП, и правила установки для дымоходов некоторых производителей)

Коаксильные дымоходы лучших производителей – залог надежности и качества ↑

Коаксиальный дымоход Аристон
Дымоотводы Ariston итальянского производства подходят для большинства современных котлов. В комплект с ними идут также уплотнительные прокладки и стеновые накладки.

Коаксиальный дымоход Baxi
Дымовая труба в его конструкции должна иметь длину до 5 м. Если она направлена на улицу, ей придают уклон из расчета по 1 см на каждый метр ее длины. Для условий российского климата больше подходят утепленные варианты со следующими внесенными в конструкцию изменениями:

• удлинен оголовок,
• конструкция воздухозаборного канала особо защищена,
• выполнена из композитного материала.

Подобная система дает возможность предотвратить обледенение дымоотвода и вызвать остановку котла в аварийном режиме, если температура снаружи опустится до -50 С.

Коаксиальный дымоход Протерм
Данные изделия очень просты в монтаже и способствуют увеличению КПД соответствующих котлов Protherm. Помимо них компания предлагает также удлинители для дымоходов, адаптеры, предназначенные для раздельного дымоудаления и другое.

Коаксиальный дымоход Vaillant

Эта компания считается одним из лидеров на европейском рынке. Ее продукция достаточно востребована в последние годы. При выборе дымовой трубы особенно важно соответствие ее сечения сечению патрубка котла Vaillant. При установке необходимо обеспечить расстояние между дымоходом и воспламеняющимися конструктивными элементами самое меньшее в 100 мм.

Коаксиальный дымоход Viessmann
В состав комплекта помимо коаксильного отвода (диаметр 60/100, 90°) обычно входят: коаксиальная труба, снабженная наконечником (диаметр 60/100, длина 0,75 м) и стеновые накладки. Его специальная конструкция не допускает намерзания трубы в зимний период.

Нормативные документы и правила установки

© 2021 stylekrov.ru

Устройство коаксиального дымохода + нормы установки и монтажа

Тепло в доме – главная составляющая уюта и комфорта. Существует множество способов обогрева жилья. И если для многоквартирных зданий это  централизованное отопление, то владельцы собственных домов предпочитают устанавливать разнообразные котлы. Отопительные приборы, работающие с огнем, не могут обойтись без отводящего дым устройства. На смену традиционным трубам приходит новое, более совершенное оборудование. Все большее число домовладельцев решается на монтаж коаксиального дымохода, более практичного и эффективного устройства для отвода дыма.

Понятие «коаксиальный» предполагает наличие двух предметов, вставленных один в другой. Таким образом, коаксиальный дымоход – это двухконтурная конструкция из труб различного диаметра, расположенных одна внутри другой. Внутри устройства находятся перемычки, препятствующие соприкосновению деталей. Устанавливается оборудование в теплогенераторах, оснащенных закрытыми камерами сгорания. К таким относятся, например, газовые котлы.

Коаксиальный дымоход устроен таким образом, что внутренняя труба предназначена для отвода продуктов горения в атмосферу. Имеющая больший диаметр наружная используется для подачи свежего воздуха для обеспечения горения

Благодаря особому устройству стандартного коаксиального дымохода он выполняет сразу две функции: создает бесперебойное поступление воздуха, необходимого для обеспечения процесса горения, и отводит наружу продукты сгорания. Длина устройства чаще всего не превышает двух метров. В основном оно предназначено для горизонтального расположения и выводится на улицу сквозь стену. Реже можно встретить конструкцию, выведенную сквозь потолочное перекрытие и кровлю.

Особая конструкция коаксиального дымохода позволяет ему функционировать по совершенно отличному от обычного устройства принципу. Кислород, необходимый для горения, поступает в котел снаружи. Таким образом нет необходимости обеспечивать постоянный приток свежего воздуха в помещение путем проветривания, что неизбежно для традиционных дымоотводящих каналов.  Кроме того успешно решается еще ряд проблем, типичных для стандартных дымоходов:

• Сокращение тепловых потерь за счет нагрева поступающего снаружи воздуха от внутренней отводящей горячий дым трубы, что в результате дает более высокий КПД системы.
• Снижение риска возгорания на участках соприкосновения легковоспламеняющихся поверхностей и дымоотводящего канала, поскольку внутренняя труба, отдавая тепло внешней, охлаждается до безопасных температур.
• Высокий КПД системы позволяет производить полное сжигание топлива, таким образом несгоревшие частицы не выбрасываются в атмосферу и не загрязняют ее. Котел, оснащенный коаксиальным дымоходом, является экологичным.
• Процесс сгорания, включая поступление кислорода и отвод газов, проходит в закрытой камере. Это более безопасно для людей, поскольку опасные для них продукты сгорания не попадают в помещение. Поэтому обустройство дополнительной вентиляции не требуется.
• Экономия места за счет компактных размеров устройства.
• Широкий ассортимент дымоходов, предназначенных для различных по мощности систем.

Различают два основных типа обустройства коаксиальных дымоходов: горизонтальный и вертикальный. Направление дымоотводящего канала определяется индивидуально для каждого котла. Нужно учитывать, что горизонтальные устройства устанавливают только в случае использования отопительного прибора с принудительной вентиляцией. При этом согласно СНиПам максимальная длина горизонтального участка коаксиального дымохода не должна превышать 3 м.  Однако некоторые производители устанавливают для своей продукции другие ограничения. Поэтому прежде, чем проектировать сооружение, следует внимательно ознакомиться с характеристиками устройства.

При грамотном проектировании и последующей установке стандартного коаксиального дымохода следует обязательно учитывать размерные параметры, которые указаны на схеме

Вертикальные применяются, если по ряду причин невозможно обустроить вывод канала для отвода дыма непосредственно через стену: близко расположенные окна, небольшая ширина улицы и т.п. Установка коаксиального дымохода может быть также выполнена наклонно. Начинаем монтаж системы с правильного подбора устройства.

По нормам установки внутреннего коаксиального дымохода диаметр выхода котла не должен быть больше, чем диаметр отводящего канала. Обязательно контролируем этот момент, сверяясь с паспортом дымохода, где указывается его диаметр. Подключение к котлу производится с помощью колена, тройника или трубы. При этом каждый последующий элемент крепится к предыдущему так, чтобы не создавалось препятствий для отвода продуктов сгорания.

Перечень необходимых для монтажа элементов зависит от того, располагается выходной патрубок сбоку или наверху. Во втором случае дымоход будет выводить проще. Для первого варианта используется горизонтальная сборка деталей устройства. Конструкция выводится в вертикальное положение с помощью кронштейнов различных модификаций. Для монтажа коаксиальных труб используется специальный переходной узел. При этом хомуты жестко закрепляют участок стыка с другими элементами. Применение самодельных переходников и удлинение с помощью подматывания ленты и нанесения герметика недопустимо, поскольку это очень ненадежный и небезопасный вариант.

Выводной патрубок может располагаться как сбоку так и сверху относительно отопительного прибора. В первом случае предполагается обязательное наличие горизонтального участка

При установке коаксиального дымохода следует помнить, что выходной патрубок должен находиться как минимум на 1,5 м выше отопительного прибора. Вывод трубы обустраивается под углом не менее 3°, так обеспечивается беспрепятственное стекание конденсата. Кроме того выход коаксиального дымохода лучше всего располагать на высоте не ниже 1-1,5 м над поверхностью, иначе возможно его засорение. Если монтируется сложная система, то ее общая длина должна быть порядка 3 метров.

Требования! В конструкции нежелательно одновременное присутствие более двух колен. От выводного патрубка до ближайших окон должно быть расстояние порядка 60 см, а до труб газоснабжения – минимум половина диаметра внешней трубы дымоотвода.

Фрагменты сооружения должны очень плотно прилегать и входить друг в друга на расстояние не меньше половины диаметра сечения канала. Для обвода дымохода вокруг препятствия используем специальные колена с разными углами наклона. Возможно применение сразу двух элементов.

Самый ответственный участок работы – крыша. Здесь требуется выполнить работы с обеспечением максимальной пожаробезопасности конструкции. Для этого используем особые изолирующие патрубки, крепим негорючую изоляцию и обязательно оставляем воздушную прослойку между перекрытием и трубой. Исходя из требований к установке коаксиальных дымоходов, во избежание возможных соприкосновений дымоотводящего канала с различными предметами применяются специальные защитные кожухи. Если дымоход выводим через крышу, то выход тщательно герметизируем и накрываем особым фартуком, который должен хорошо закрывать место стыка. Если через стену — любые негорючие материалы. Коаксиальный дымоход всегда холодный — это одна из его отличительных особенностей.

Иногда домовладельцы жалуются на обледенение дымохода при горизонтальном монтировании. В этом случае необходимо использовать специальную защиту:

Следует знать, что для каждого отопительного прибора должен быть смонтирован свой дымоотвод, «совмещение» недопустимо.

Коаксиальный дымоход должен быть обустроен индивидуально для каждого отопительного прибора. Однако, при грамотном проектировании, возможен вариант «каскадного» соединения

Коаксиальный дымоход — активная конструкция, улучшающая противопожарные и экологические характеристики нагревательных котлов, а так же повышающая эффективность их работы. Монтаж устройства можно выполнить самостоятельно, однако, если есть сомнения в собственных силах, лучше доверить эту очень ответственную работу профессионалам. Ведь, как показывает практика, работа по установке дымоходов требует навыков и соблюдения техники безопасности, а грамотная установка ревизий или контенсатоотводов без помощи специалистов практически невозможна.

Оцените статью: Поделитесь с друзьями!

Коаксиальные дымоходы для котлов газовых в Минске. Стальные трубы из нержавейки для газовых котлов.

Коаксиальные дымоходы для газовых котлов выполняют те же функции, что и обычные дымоходы. Они отводят продукты горения и обеспечивают поступление в топку свежего воздуха. Но в сравнении с традиционными, коаксиальные дымоходы «труба в трубе»:

• занимают меньше места благодаря компактным габаритным размерам. Это выгодно отличает их от стандартных дымоходов для каминов;
• повышают КПД котла за счет более полного сжигания газового топлива;
• многократно уменьшают риск воспламенения участков, где дымоотводящий канал соприкасается с различными наружными поверхностями.

Дымоходы для газовых котлов: конструкция и принцип работы

Вертикальный коаксиальный дымоход состоит из двух контуров. Их роль выполняют 2 вставленных друг в друга металлических трубы разного диаметра. Чтобы в процессе эксплуатации они не вступали в контакт друг с другом, внутри дымохода предусмотрены небольшие перемычки. Внутренняя труба дымохода выводит дымовые газы наружу, а внешняя – обеспечивает поступление свежего воздуха в зону горения.

Для изготовления трубы для газовых котлов чаще всего используется нержавеющая сталь.

Ключевые преимущества коаксиальных дымоходов

В отличие от традиционных дымоходов для печей, двухконтурные стальные дымоходы газовых котлов полностью решают проблему постоянного притока воздуха. Он обязательно необходим для нормальной работы классического дымоотводящего канала. Также котел с коаксиальным дымоходом можно устанавливать в помещении без дополнительной вентиляции.

Другими преимуществами коаксиальных моделей являются:

• вертикальный либо горизонтальный монтаж. В первом случае дымоход выводится наружу через кровлю, во втором – через стену. Направление монтажа определяется в индивидуальном порядке, с учетом площади помещения, конструктивных особенностей самого котла и т.д.;
• исключение попадания продуктов горения в помещение. Труба газового котла отопления делает его эксплуатацию более безопасной;
• большой выбор типоразмеров. Наши клиенты могут купить коаксиальный дымоход для конкретной модели котла, оптимальной длины и диаметра;
• разумные цены. Со временем расходы на дымоход окупятся за счет повышения КПД газового агрегата и отсутствия затрат на дополнительную вентиляцию.

Установка металлических дымоходов газовых котлов

Для подключения дымохода к котлу используется колено либо тройник. Для закрепления трубы применяются кронштейны и хомуты. Важно, чтобы выходной патрубок трубы для котла находится как минимум на 1,5 м выше него. Для обвода препятствий необходимо применять колена. При этом не рекомендуется использовать в системе более 2-х колен – это может ухудшить циркуляцию воздушных масс в дымоходе.

Клиенты магазина «КотловБай» имеют возможность купить коаксиальные дымоходы для котлов с доставкой в Минске и в других городах Беларуси. Перед покупкой получите бесплатную консультацию по телефонам в Минске:



8 (017) 234 40 43

8 (029) 399 48 95



Также предлагаем ознакомиться с отзывами о коаксиальных дымоходах, оставленными нашими покупателями.

Библиотека Sweep’s – схемы установки прямой вентиляции

В отличие от старых газовых плит и каминов, для которых требовалась вертикальная вентиляционная труба или дымоход через крышу, модели Direct Vent могут просто прилегающая внешняя стена. Однако для большинства устройств с прямым сбросом вертикальный подъем в вентиляционной трубе для правильной работы. Обычно 24 дюйма длина по вертикали требуется до того, как труба развернется и пройдет сквозь стену, но некоторые печи указаны с более коротким подъемом или вообще без подъема. Даже печи, требующие вертикального подъема, могут быть установлены без видимых труб внутри дома с помощью заглушки для труб, которая создает подъем на 24 дюйма. вне стены. Примеры методов прямой вентиляции:
1: Установки с прямой вентиляцией Через внешнюю стену 1) Длина по вертикали 24 дюйма 1) Колено 90 градусов 1) Регулируемое от 11 до 14 дюймов Длина 1) Стенная манжета для наперстка 1) Горизонтальная вентиляционная крышка Эта популярная конфигурация доступна в предварительно упакованном виде. комплект	2: Установки для сноркелинга и вентиляции Через внешнюю стену 1) Регулируемая длина от 11 до 14 дюймов 1) Настенная манжета для наперстка 1) Вентиляционная крышка для трубки Заглушка для трубки создает подъем на внешней стороне стены, поэтому вентиляционная труба не видна внутри дома
3: Установки в подвале Через внешнюю стену Для расчистки занесенного ветром мусора и снег сугробы, днище край вентиляционной крышки должен быть 24 дюйма выше уровня. Если верх почва достаточно низкая на стенка, крышка для трубки банка быть использован для достижения этого. Если верхний слой почвы слишком высокий до позволяет использовать колпачок для трубки, вертикальный длины может быть добавлен к внутренней вертикальной трубе , чтобы поднять дно стандартная крышка 24 дюйма над уровнем земли. Примечание: должен быть зазор 2 дюйма. поддерживается между горизонтальная труба и потолок	4: Вертикальный отвод воздуха Через крышу Если печь расположена на внутренней стене , или если над вентиляционным отверстием крыши – желательно для любого другого причина, Direct Vent печи и камины может также вентилировать вертикально, используя того же типа кровельный оклад и штормовой воротник обычно используются для дымоходов дровяной печи . Вертикальный коаксиальный колпачок заменяет горизонтальный колпачок , применяемый в сквозных установках.
5: Отвод в неиспользуемые Промышленные дымоходы Дымоход изготовленный комплекты преобразования коаксиального доступно для наиболее распространенных двустенные и трехслойные Изготовлен дымоход размеров.Круглая фурнитура прикрепил к вершине и низ дымохода , и соединены длиной 4-дюймового алюминиевого вкладыша Flex . Полость дымохода вокруг футеровки используется для подачи воздуха для горения в пожар. Коаксиальная труба прямого сброса б / у подключить печку к нижнему штуцеру	6: . Вентиляция неиспользуемых дымоходов Кладка дымохода коаксиальная конверсия комплекты состоят из арматуры для дымохода верх и наперсток отверстие, соединенные длина 4 “ гибкого алюминиевого вкладыша.Лайнер несет выхлоп, а полость дымохода вокруг футеровки действует как канал забора воздуха для горения . Используется коаксиальная труба прямого отвода воздуха. – подсоедините плиту к штуцеру наперстка.
7: Отвод в дымоходы камина Использование коллинеарной системы прямого отвода воздуха Когда печь Direct Vent установлена ​​внутри или перед существующий камин, мы не можем использовать комплект для переоборудования каменной кладки, показанный на диаграмма №5 выше, потому что мы не хотим, чтобы входящий воздух для горения проходил в комнату через каминный проем. Для каминных установок Используется коллинейная система впуска / выпуска. Блок коллинеарного преобразователя на низ дымохода соединяется с аналогичным коробом вверху двумя 3-дюймовые алюминиевые гибкие трубы, одна для впуска и одна для выпуска. Коаксиальный колпак от дождя завершает установку. В этой системе воздух для горения внутри воздухозаборника, поэтому он не может попасть в комнату через каминный проем. Примечание. 3-дюймовые алюминиевые вкладыши достаточно малы, чтобы проходить сквозь отверстие в каминной заслонке и достаточно гибкое, чтобы позволить нижнему преобразователю ящик, который нужно ориентировать вбок для печей с задним отводом воздуха.

Оптовые продажи Горизонтальная удлинительная труба дымохода из нержавеющей стали, коаксиальная вентиляция для настенного газового котла От m.alibaba.com

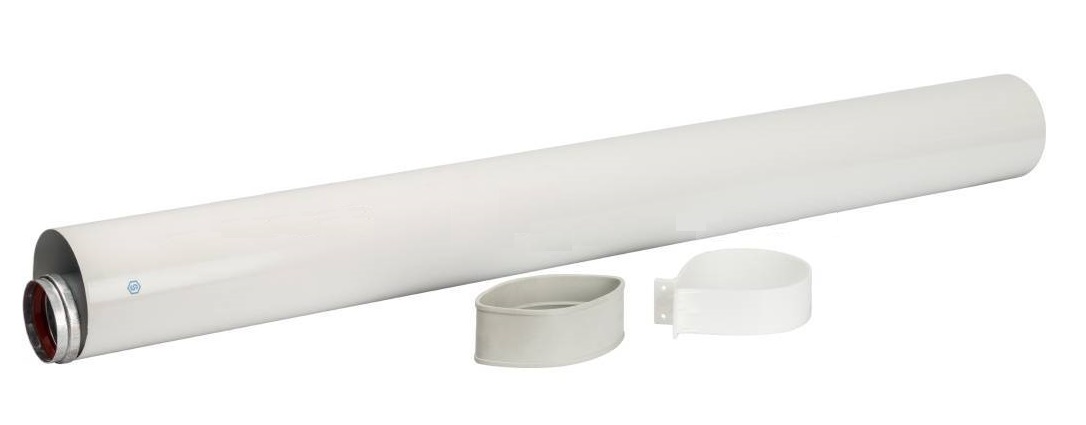

Горизонтальный удлинитель дымохода из нержавеющей стали, коаксиальный отвод воздуха для настенного газового котла

Продукт изготовлен из высококачественной нержавеющей стали 304 или 201, а толщина стенок 0,3 мм и 0,5 мм по выбору клиентов в зависимости от бойлера различных марок.

Дымоход выполнен концентрическим и горизонтальным. Дымовой газ проходит через внутреннюю трубу, а отработанный воздух – из внешней трубы во внешнюю сторону дома.

Технические характеристики доступны в 60/100 мм 75/100 мм 80/100 мм

В то же время мы также производим одностенные дымоходы 50 мм 60 мм 75 мм 100 мм для клиентов.

Сопутствующий продукт: Алюминиевая труба для отвода дымовых газов

У нас есть ряд вариантов дымохода, которые позволят вам разместить котел практически в любом месте вашего дома.Горизонтальный концентрический дымоход или стандартный дымоход – это система «труба в трубе», которая вводит воздух снаружи через внешнюю трубу и выводит выхлопные газы через внутреннюю трубу.

максимальная длина может варьироваться от модели к модели, поэтому, пожалуйста, проверьте это, прежде чем принимать решение о покупке.

Наши комплекты дымохода и аксессуары подходят для стандартных котлов и конденсатных котлов различных марок, таких как Navien, Protherm, Kyungdong, Kiturami, Vallant, Baxi, Biasi, immergas, Beretta, Worcester и т. Д.

Наша продукция пользуется популярностью и хорошо зарекомендовала себя на мировых рынках, таких как Россия, Украина, Ближний Восток, Европа.

Обладая многолетним опытом в области удаления воздуха из труб, мы можем удовлетворить ваш запрос.

Упаковка и доставка

Картонная коробка в одном комплекте

Срок поставки: 7 дней при наличии на складе. 20 дней для новой продукции после получения депоита.

Преимущество: Хорошая упаковка и погрузка. Скоро доставка.

ВЫСТАВКА

Контактное лицо

Добро пожаловать на ваш запрос с чертежом или образцами. Пожалуйста, свяжитесь со мной для деталей.

Дымоходные системы с прямой вентиляцией – DuraVent

Дымоходные системы с прямой вентиляцией предназначены для газовых или пропановых печей, обогревателей и каминов. Эти дымоходные системы представляют собой блоки, системы коаксиальной вентиляции , доступные в различных диаметрах в зависимости от ваших потребностей.

Если у вас есть действующий прибор и вы хотите узнать, какой тип дымохода вам нужен, обратитесь к этой информации в вашем руководстве по эксплуатации. Если вы не уверены, что вам нужно, свяжитесь с нами, и мы поможем вам разобраться.

Ниже вы найдете самые популярные дымоходные трубы с прямым выпуском, которые мы продаем. Приходите в наш выставочный зал или свяжитесь с нами для получения дополнительной информации об этих моделях или ознакомления с нашим ассортиментом.

Дымоходные системы с прямой вентиляцией Duravent

Дымоходные системы с прямой вентиляцией DuraVent бывают разных размеров и технических характеристик, чтобы удовлетворить ваши конкретные потребности в вытяжке.

Трубы, регулируемые трубы и удлинители.

Колена – многочисленные углы.

Потолочные опоры, ремни и изоляционный комплект.

Кровельные элементы, заглушки и комплект для защиты от сильного ветра.

Компоненты дымоходной системы с прямой вентиляцией – За дополнительной информацией обращайтесь по телефону.

Предыдущий Следующий

DirectVent Pro Дымоходные системы с прямой вентиляцией

• Плотные внутренние соединения, не требующие прокладок или герметиков
• Колпачки из нержавеющей стали и меди
• диаметром 4 дюйма x 6 5/8 дюйма и 5 дюймов x 8 дюймов

Получить предложение

Посетите наш выставочный зал: 306 Main St, Rapid City, SD 57701 Получить направление>

Профессиональная установка

Профессиональная установка доступна для каминов и печей, приобретенных в нашем магазине, для вашей безопасности и спокойствия.

Установка

Профессиональное обслуживание

На нашу продукцию распространяется полная гарантия производителя, и мы обслуживаем каждую продаваемую нами единицу.

Обслуживание

Черная 4 “x 6-5 / 8” – Труба DirectVent Pro Direct Vent

DirectVent Pro Collection 4 “x 6-5 / 8” Внутренний диаметр оцинкованный удлинитель 16 “, черный

Оцинкованный удлинитель 16-дюймовой трубы DirectVent Pro с внутренним диаметром 4 “x 6-5 / 8”, черный, является компонентом, который используется в типичной вентиляционной установке.Удлинитель трубы DuraVent используется для увеличения длины прямого участка DirectVent Pro. Труба 8 ½ дюйма добавляет 3–7 дюймов длины, труба 16 дюймов добавляет 3–14 ½ дюйма длины при использовании с жесткими секциями трубы. Прямые вентиляционные отверстия имеют полностью унифицированную конструкцию с поворотным замком. Использование герметика необязательно, если это не указано производителем устройства. Доступен в черном или оцинкованном внешнем исполнении (в обоих случаях имеются сварные лазерной сваркой внешние швы на стенах). Не подходит для трубы DirectVent GS.

Характеристики:

• Длина: 16 дюймов
• Используйте для добавления длины к прямой длине DirectVent Pro
• Добавляет 3–14-1 / 2 дюйма длины к прямой длине трубы DirectVent Pro
• с лазерной сваркой наружных швов стенки
• Не подходит для трубы DirectVent GS

DirectVent Pro отличается плотными внутренними соединениями для превосходной производительности, при этом не требуются прокладки или герметики (если это не указано производителем устройства).Все черные трубы, удлинители и колена имеют сварные лазерной сваркой внешние швы на стенках для придания гладкости поверхности. Низкопрофильные замки и отсутствие подгибов и бусинок позволяют получить красивое изделие, которое элегантно смотрится в любом интерьере. DirectVent Pro – это унифицированная коаксиальная вентиляционная система, предназначенная для использования с прямыми газовыми или пропановыми печами, обогревателями и каминами.

Ищете Simpson Dura-Vent? Ты нашел это! Simpson Dura-Vent изменила свое название на DuraVent. DuraVent – признанный технологический лидер в области вентиляции.Компания DuraVent неизменно первой выводит на рынок инновации в системах вентиляции и занимает лидирующие позиции на развивающихся рынках. DuraVent имеет патенты на несколько продуктов и продолжает разрабатывать безопасные и технологически продвинутые системы вентиляции. Исследования компании по решению проблем с коррозией при использовании биотоплива, такого как кукуруза, привели к выдаче прорывного патента на PelletVent Pro. Научно проверенные материалы и непревзойденные инженерные решения делают продукцию DuraVent не только лучшим или самым безопасным выбором, но и единственным выбором для вентиляции профессионального качества.

ICC EXCEL DIRECT VENT PIPE COAXIAL TO COLINEAR APPLIANCE ADAPTER CAA (внутренний диаметр 4 дюйма

Позволяет использовать гибкие вентиляционные отверстия в дымоходе из каменной кладки.

Технические характеристики

* Все размеры указаны в дюймах

ПРИМЕЧАНИЕ: Следующая информация предоставлена, чтобы помочь вам в выбор компонентов дымохода, необходимых для вашей установки.это предназначен только для ознакомления. Это не установка инструкции.

Установка прямо / вверх и вниз: Это наиболее распространенный тип установки с прямой вентиляцией. Использование необязательного накладное кольцо (TM-TR) зависит от того, будет ли вентиляция видимый. При использовании со настенным наперстком декоративное кольцо чисто декоративный.

Прямая установка: Прямая установка при установке у вас есть выбор поддержки.Для ясного взгляда на потолка, потолочную опору (TM-CS) можно использовать с декоративным кольцом (TM-TR). Круглые и квадратные опоры лучше всего подходят для больших пробегов и скатные потолки, имеют свою чистовую отделку.

Монтаж дымохода для каменной кладки: Монтаж прямого вентиляция камина или печи в существующий дымоход из каменной кладки требует переходник при этом позволяет подключить к плите две гибкие трубы. Специальная планка и крышка обеспечивают чистую установку в верхней части дымоход.

Изображения

Инструкции по установке PDF скачать

* В соответствии с техническими характеристиками газового прибора в его руководстве по эксплуатации

EXCELDirect был протестирован и внесен в список:

• UL 2112 от Underwriters Laboratory (листинг № Mh400439)
• ANSI Z21 / CSA для устройств с прямым выпуском газа и стандарты UL 2112 от INTERTEK Testing Services (листинг № 5965)

Приложения

EXCELDirect – сертифицированная система вентиляции, предназначенная для использования только с сертифицированными газовыми приборами с прямым выпуском воздуха.

Допуск до горючих материалов

В соответствии с техническими характеристиками газового прибора, содержащимися в его руководстве по эксплуатации.

ОГРАНИЧЕННАЯ ПОЖИЗНЕННАЯ ГАРАНТИЯ ICC EXCEL Direct Venting System

ICC гарантирует, что ее компоненты системы вентиляции EXCELDirect будут бесплатными. от функционального отказа из-за дефектов материала или изготовления, как до тех пор, пока исходный потребитель владеет вентиляционной системой. Эта гарантия предусматривает замену любых компонентов вентиляции, вышедших из строя в результате нормального использования на бытовом приборе. Гарантия не распространяется повреждение дымом или повреждение здания в результате возгорания дымохода или неправильного использования продукта.

Никакие претензии по данной гарантии не будут удовлетворены, если не будет уведомлена ICC. потенциальной претензии и получает возможность получить одну из ее агенты проверяют вентиляционную систему перед заменой.

ICC несет ответственность только за ремонт или замену любого вентиляционного отверстия. признаны дефектными по данной гарантии. Ни при каких обстоятельствах ICC не может быть несет ответственность за любой случайный или косвенный ущерб, вызванный дефектами в системе вентиляции EXCELDirect.

В течение первых пяти лет гарантии ICC предоставит замена вентиляционных отверстий бесплатно.Во время баланса гарантии, ICC предоставит замену вентиляционных отверстий на 50% длины текущая розничная цена на момент предъявления претензии по гарантии.

ICC не несет ответственности за любой труд, необходимый для удаление или замена системы EXCELDirect, замененной в соответствии с настоящим гарантия.

Эта система вентиляции предназначена для вентиляции жилых помещений, работающих на газе. Выпускные газовые приборы, сертифицированные для использования с EXCELDirect система вентиляции.Гарантия недействительна, если система вентиляции используется в приложение, для которого он не предназначен.

Система вентиляции EXCELDirect должна быть установлена ​​в соответствии с Инструкции по установке прилагаются к каждой системе на момент покупка. Если у вас нет набора инструкций по установке, они доступны бесплатно по запросу. Гарантия недействительна, если вентиляция система не установлена ​​согласно инструкции по установке.

Настоящая гарантия не может быть расширена или изменена нашими агентами или представители.Настоящая гарантия заменяет все другие явные гарантии любого рода.

Lucee 5.3.8.201 Ошибка (отсутствует)
Сообщение	Страница /chimney-liner-faqs/what-is-the-difference-between-a-collinear-and-a-coaxial-direct-vent-system.cfm [/ home / lucee_alpine / public_html / sites_root / wwwroot-w4 / hostingclients / HomeStyleCollection / часто задаваемые вопросы об облицовке дымохода / в чем-разница-между-коллинеарной-и-коаксиальной-прямой-вентиляционной-системой.cfm] не найдено
Картография	/
Java Stacktrace	lucee.runtime.exp.MissingIncludeException: страница /chimney-liner-faqs/what-is-the-difference-between-a-collinear-and-a-coaxial-direct-vent-system.cfm [/ home / lucee_alpine / public_html / sites_root / wwwroot-w4 / hostingclients / HomeStyleCollection / chimney-liner-faqs / what-is-the-difference-between-a-collinear-and-a-coaxial-direct-vent-system.cfm] not found at Люси.runtime.PageSourceImpl.loadPage (PageSourceImpl.java:1027) в lucee.runtime.PageContextImpl._doInclude (PageContextImpl.java:1029) в lucee.runtime.PageContextImpl._doInclude (PageContextImuce.java:27 listener.ClassicAppListener._onRequest (ClassicAppListener.java:65) на lucee.runtime.listener.MixedAppListener.onRequest (MixedAppListener.java:45) на lucee.runtime.PageContextImpl.execute (atjava27Impl.exe) runtime.PageContextImpl._execute (PageContextImpl.java:2450) в lucee.runtime.PageContextImpl.executeCFML (PageContextImpl.java:2421) в lucee.runtime.engine.Request.exe (Request.java:45) в lucee.runtime.engine. CFMLEngineImpl._service (CFMLEngineImpl.java:1179) в lucee.runtime.engine.CFMLEngineImpl.serviceCFML (CFMLEngineImpl.java:1125) в lucee.loader.engine.CFMLEngineWrapper (CFMLEngineWrapper). loader.servlet.CFMLServlet.service (CFMLServlet.java:51) в javax.servlet.http.HttpServlet.service (HttpServlet.java:741) в org.apache.catalina.core.ApplicationFilterChain.internalDoFilter (ApplicationFilterChain.java:231) в org.apache.catalina.core.Application. java: 166) на org.apache.tomcat.websocket.server.WsFilter.doFilter (WsFilter.java:53) на org.apache.catalina.core.ApplicationFilterChain.internalDoFilter (ApplicationFilterChain.java на org2727: org193.) apache.catalina.core.ApplicationFilterChain.doFilter (ApplicationFilterChain.java:166) в org.apache.catalina.core.StandardWrapperValve.invoke (StandardWrapperValve.java:202) в org.apache.catalina.core.StandardContextValve.invoke (StandardContext.Valve) org.apache.catalina.authenticator.AuthenticatorBase.invoke (AuthenticatorBase.java:541) в org.apache.catalina.core.StandardHostValve.invoke (StandardHostValve.java:139) в org.apache.catalverina.valvesport. invoke (ErrorReportValve.java:92) в орг.apache.catalina.core.StandardEngineValve.invoke (StandardEngineValve.java:74) на org.apache.catalina.connector.CoyoteAdapter.service (CoyoteAdapter.java:343) на org.apache.coyote.service ( Http11Processor.java:373) в org.apache.coyote.AbstractProcessorLight.process (AbstractProcessorLight.java:65) в org.apache.coyote.AbstractProtocol $ ConnectionHandler.process (AbstractProtocol.java:868) в org.apache. tomcat.util.net.NioEndpoint $ SocketProcessor.doRun (NioEndpoint.java:1590) в org.apache.tomcat.util.net.SocketProcessorBase.run (SocketProcessorBase.java:49) в java.base / java.util.concurrent.ThreadPoolExecutor.runWorker (ThreadorPoolExecutor.runWorker 1128) в java.base / java.util.concurrent.ThreadPoolExecutor $ Worker.run (ThreadPoolExecutor.java:628) в org.apache.tomcat.util.threads.TaskThread $ WrappingRunnable.run (TaskThread.java:61) в java.base / java.lang.Thread.run (Thread.java:834)
Отметка времени	25 сентября 21:36:48 EDT

Центр поддержки – Nextlink Internet

Тест скорости

Советы и факты по основным тестам скорости

1.Правильный тест скорости может быть получен только при подключении вашего устройства (ноутбука или ПК) непосредственно к маршрутизатору с помощью кабеля Ethernet.

2. Тесты скорости с любого беспроводного устройства или через беспроводное соединение хороши ровно настолько, насколько хорош беспроводной сигнал в вашем доме / офисе. Сигналы беспроводных маршрутизаторов, точек доступа и повторителей могут ухудшаться по всему расстоянию или типу конструкции дома или офиса (металлические здания, бетонные стены, зеркальные стены – все это ухудшит беспроводной сигнал по сравнению с проводным тестом истинной скорости).

3. Если у вас низкая скорость, не выполняйте тестирование со смартфона, планшета, игровой системы или любого другого устройства, подключающегося к беспроводной домашней или офисной сети. Кроме того, любые тесты скорости игровых систем, которые являются более старыми версиями и больше не поддерживаются производителем, не будут обеспечивать действительный тест скорости. Кроме того, средняя задержка в сети Wi-Fi намного больше, чем в проводной сети. Обычно проводная сеть длится менее 1 мс, а сеть WiFi – 1–3 мс, что в 10–100 раз больше, чем проводная сеть.Почему? Потому что сеть Wi-Fi должна пройти операцию шифрования и дешифрования, которая занимает много времени.

4. Не выполняйте проверку скорости при подключении к VPN вашего работодателя. Поставщик услуг не контролирует какие-либо правила безопасности или другие действующие правила для этого безопасного туннеля между вами и вашим работодателем или где бы у вас ни было VPN-соединение.

5. Убедитесь, что никакие другие устройства не загружают или не запускают какие-либо приложения в фоновом режиме (обновления iOS, обновления MS, камеры видеонаблюдения и т. Д.) Программы, работающие в фоновом режиме, такие как автоматические обновления и синхронизация с Google Диском, могут привести к снижению скорости. Тесты скорости, которые выполняются при использовании вашего интернет-соединения, покажут вам только оставшуюся доступную полосу пропускания. Например, если у вас тарифный план 5 Мбит / с и вы используете 4 Мбит / с, результаты теста скорости должны быть около 1 Мбит / с. Убедитесь, что никакие другие устройства не загружают и не запускают какие-либо приложения в фоновом режиме (обновления iOS, обновления MS, камеры видеонаблюдения и т. Д.) Программы, работающие в фоновом режиме, такие как автоматические обновления и синхронизация с Google Диском, могут привести к снижению скорости. Тесты скорости, которые выполняются при использовании вашего интернет-соединения, покажут вам только оставшуюся доступную полосу пропускания. Например, если у вас тарифный план 5 Мбит / с и вы используете 4 Мбит / с, результаты теста скорости должны быть около 1 Мбит / с.

Дополнительные советы и факты для тарифных планов более высоких скоростей,

1. Если вы не используете маршрутизатор Nextlink, подключенный к вашему компьютеру, обязательно учтите и протестируйте, но не ограничиваясь этим.Для скоростей 100 Мбит / с и выше (особенно 1 Гбит / с).

2. Убедитесь, что вы знаете максимальную пропускную способность вашего устройства для передачи данных. Если у вас тарифный план 1 Гбит / с, вы должны быть уверены, что ваше устройство поддерживает эти скорости. В противном случае вы никогда не достигнете скорости, близкой к 1 Гбит / с. Если вы подписались на тарифный план 1 Гбит / с x 1 Гбит / с, но у вас есть только порт Ethernet 100 Мбит / с или настройки на вашем маршрутизаторе, вы приблизитесь к скорости 100 Мбит / с. Если вы приобрели эти более высокие планы для одновременного запуска нескольких устройств со скоростью 100 Мбит / с, тогда этот сценарий может использовать такой тарифный план и является веской причиной для получения этих планов по соображениям емкости.

3. Настроил качественно, затонировал и проверил проводку. Кабели Cat5e минимум или даже лучше Cat 6. Проводные соединения обычно лучше для более высоких скоростей и особенно гигабитных скоростей из-за их надежности и отсутствия помех. Если вы хотите получить максимальные преимущества от гигабитного Интернета, вам потребуется правильное проводное соединение. Самые последние порты Ethernet, произведенные за последние несколько лет, относятся к диапазону гигабитных Ethernet. Если у вас есть маршрутизатор или другое проводное устройство, которое старше этого, возможно, оно использует более старый тип соединения Ethernet, которое не сможет поддерживать ваши новые скорости, что приведет к замедлению вашей сети до возможностей порта Ethernet.Всегда смотрите в своих настройках или в разделе «О программе» свои устройства, чтобы узнать о его возможностях.

4. Убедитесь, что ваши устройства поддерживают новейшие стандарты Wi-Fi. Если все, что вы делаете, это используете беспроводное соединение на определенном устройстве, проверьте его поддерживаемые стандарты. Стандарт Wi-Fi, совместимый с гигабитами, – это 802.11ac, но к 2020 году он переходит на стандарт 802.11ax, иначе обозначаемый как Wi-Fi 6.

5. Используйте диапазон 5 ГГц вашего Wi-Fi роутера. Большинство маршрутизаторов двухдиапазонное, что означает, что они поддерживают 2.Диапазон 4 ГГц (большее расстояние, но меньшая пропускная способность) и диапазон 5 ГГц. 2,4 ГГц имеет меньше помех, чем диапазон 5 ГГц. Если у вас есть беспроводные устройства с плохим сигналом, это также ухудшит вашу общую услугу из-за того, что Wi-Fi маршрутизатора изо всех сил пытается получить эти устройства с их скоростью.

6. Обновите прошивку и операционные системы своих устройств. Если ваш маршрутизатор имеет гигабитный Ethernet, последний стандарт Wi-Fi и уже настроен диапазон Wi-Fi 5 ГГц, вам все равно следует проверить, обновлена ​​ли прошивка до последней версии.

7. Запустите тесты скорости на нескольких устройствах, чтобы узнать их ограничения, и протестируйте в различных областях вашего пространства, чтобы выявить слабые места. Вы можете добавить точки сетки, чтобы устранить эти недельные пятна.

8. Проверьте, насколько различается скорость проводного и беспроводного подключения. Если разница значительна для вас и вашего варианта использования, вы можете принять решение о том, какие устройства необходимо подключить для максимальной скорости.
