Как сделать угловой камин самостоятельно. Особенности оформления и обустройства камина собственными руками. Подробная инструкция по изготовлению: от создания проекта и до финишного декорирования.

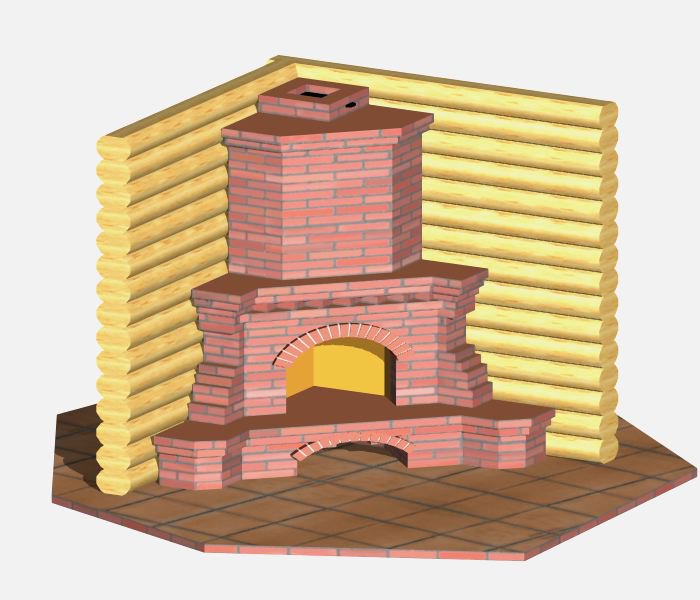

Угловой камин из кирпича – прекрасное декоративное решение, которое способно вписаться в любое помещение. Оформление стены таким образом возможно даже в небольших помещениях. Построить угловой камин в доме своими руками не легко, но это позволит внести изюминку в обстановку, прогреть дом, наполнить его комфортом и уютом. Для решения проблемы, как построить угловой камин, следует определиться с особенностями устройства, проектирования и оформления этого декоративного решения.

Содержание

• 1 Как просто и безопасно сделать угловой камин своими руками?
• 2 Угловые камины и их уникальность
• 3 Устройство каминов
  • 3.1 Топливник
  • 3.2 Дымоход
  • 3.3 Основание
  • 3.4 Портал
• 4 Проектирование, чертеж угловых каминов
  • 4. 1 Материалы для строительства
  • 4.2 Фундамент для камина
  • 4.3 Выкладка угловых каминов
    • 4.3.1 Видео кладка камина
  • 4.4 Кладка топливника у камина
  • 4.5 Дымоход и дымовая труба
• 5 Облицовка камина и выступающей части трубы
• 6 Видео: камин из гипсокартонных листов вручную
• 7 Пошаговая технология строительства камина своими руками
  • 7.1 Видео: кладка камина
  • 7.2 Видео: интересная конструкция угловой камин «Аннушка»

Как просто и безопасно сделать угловой камин своими руками?

Постройка коттеджа или загородного дома очень часто подразумевает возведение и камина. Как лучше сделать хороший камин только своими, без помощи,  руками монтаж запланирован в кухонной, столовой или гостиной зоне.

ИНТЕРЕСНО! Наиболее удачный способ, который наполнит здание домашним уютом – классический камин, работающий от дров. В качестве декора возможно использовать керамическую плитку или кирпичную кладку.

Камин угловой дровяной нуждается в правильном соблюдении особенностей размещения. Тогда в конечном итоге он будет радовать домочадцев, правильно выполнять возложенные на него обязанности. Особенности размещения в частном доме:

• самым лучшим местом, чтобы  построить хороший угловой и функциональный камин своими собственными руками считается стенка, которая расположена напротив окна. Возможно также установить камин около наружной поверхности, но в таком случае функция обогрева будет снижена;
• запрещено размещать возле окон, а также рядом возле быстро возгорающихся тканей, материалов;
• если необходимо будет использовать каминную зону для кулинарных целей, потребуется рассмотреть расположение в непосредственной близости к капитальной внутренней стене.

Оформление жилого пространства каминами угловой конструкции позволяет использовать все помещение на максимум, при этом получить значительную экономию финансовых растрат.

ИНТЕРЕСНО! Такие конструкции гарантировано отапливают несколько жилых комнат, что снижает расходы на электричество, покупку дров.

Угловые камины и их уникальность

Из всех разновидностей каминной конструкции, угловая считается одной из самых актуальных. Угловые камины дровяные для дома чаще всего устанавливают в углу, который не используется. Такое решение не совсем выгодно, так как тепло будет распределяться на соседние пустующие комнаты. Размещение около наружных поверхностей способно привести к утрате необходимого тепла, ведь камин будет отапливать непосредственно улицу, а не внутреннее помещение.

Именно по этим причинам наиболее приемлемый способ установки – между глухими прилегающими друг к другу стенами. Таким образом, обеспечивается правильная циркуляция теплых воздушных масс, теплоэффективность.

Достоинствами камина из кирпича своими руками считаются:

• привлекательный дизайн;
• множество способов декорирования поверхности;
• возможность сочетать элемент с различными дизайнерскими концепциями;
• значительная экономия жилого пространства, средств на отопление частного дома;
• доступность. Камин можно обустроить своими руками.

При соблюдении противопожарной безопасности, условий возведения и эксплуатации, угловые камины способны стать роскошной изюминкой коттеджа, частью его домашнего уюта.

Устройство каминов

Как сделать своими руками угловой камин? Предварительно необходимо разобраться в его конструкционных особенностях, то есть из каких компонентов он состоит. Самыми важными элементами считаются топливник, портал и дымоход. Кроме озвученных частей, камин сложно представить без надежного и прочного основания. Давайте рассмотрим детальнее все внутренние компоненты конструкции.

Топливник

Топочная камера считается основным компонентом. В большинстве ситуаций она выполняется из чугуна или термостойкого металла. В последнем случае на внутренней части размещают чугунные пластины, шамоты или вермикулит.

Топливники бывают:

• закрытыми;
• открытыми.

Отсутствие дверей снижает эффективность конструкции. Потому в настоящее время популярны закрытые камины, например, с дверкой из жаростойкого стекла.

Дымоход

Не менее важная часть камина из кирпича своими руками – дымоход. Он соединяется с топкой с помощью специального патрубка. В большинстве случаев сегодня используют термокерамику, жаростойкую сталь для производства дымоходов. Такие материалы оснащены многослойной термоизоляцией. Потому эксплуатация комфортна и полностью безопасна.

Основание

Каминное основание – место, которое располагается непосредственно под топливной камерой. До его обустройства необходимо на подготовленный фундамент разместить двухслойную гидроизоляцию. Для этого подходят кровельный картон со специальной пропиткой или рубероид.

Портал

Построить угловые камины своими руками без облицовки не выйдет. Портал считается внешностью любого камина, он демонстрирует принадлежность к дизайнерскому стилю. В наше время очень часто каминная облицовка выполняется из дорогого гранита, туфа, стальных модулей. Актуальным решением считается мозаика из красочного стекла, каменная кладка, керамические плиты.

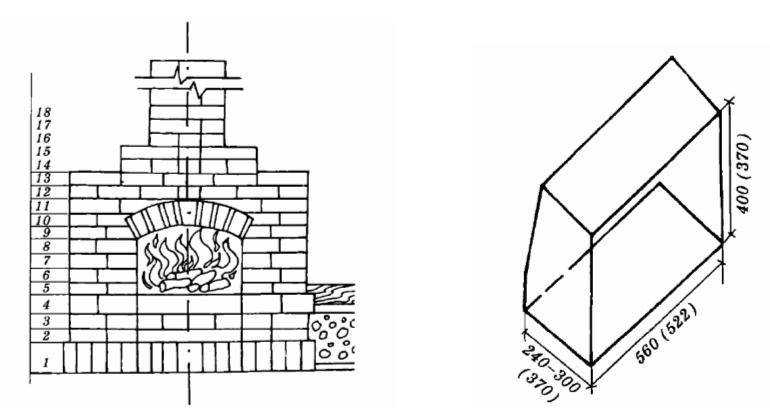

Проектирование, чертеж угловых каминов

Пошаговая инструкция по строительству камина своими руками состоит из составления подробной схемы декоративного элемента, подбора материалов, укладки фундамента и непосредственно возведение конструкции. Предлагаем остановиться на каждом важном этапе более подробно.

Материалы для строительства

Угловой камин своими руками не обходится без строительных материалов. Для обустройства каминной зоны необходимы:

• кирпичи. Численность элементом напрямую зависит от созданного чертежа. Главное – компоненты не должны быть с дефектами, недожженными или пережженными. Для топочной камеры потребуется приобрести шамотный кирпич;
• щебень для фундамента. Размер фракций не больше семи сантиметров;
• арматура с диаметром 0,8-1 сантиметр, длиной 0,7 метров;
• портландцемент с маркировкой 400;
• колосники;
• рубероид для гидроизоляции;
• дымовая заслонка;
• некрупный песок.

Для облицовки готового изделия потребуются те компоненты, на которых Вы остановились. Как уже ранее озвучивалось, это может быть плитка, стальные листы, гранит, туфа и другие разновидности отделочных материалов. Подобрать идеи декора можно по фото или видео.

Фундамент для камина

Угловые камины из кирпича начинают возводиться с обустройства фундамента. Он должен быть персональным, то есть независимым от общего основания коттеджа. Чертежи трубы, топливника и фундамента совмещаются вместе. Постройка каминного фундамента происходит в несколько стадий:

• оформление котлована с глубиной около 60 сантиметров;
• размещение щебня. Слой не должен быть выше 10 сантиметров. После этого щебень хорошо утрамбовывается;
• обустройство из деревянных щитков опалубки. Она обрабатывается битумом или оформляется гидроизоляцией, затем помещается на днище котлована;
• размещение крупных фракций камня. Полученные зазоры заполняются мелкой щебенкой;
• заливка бутом (цемент, песок и щебень в пропорциях одна часть к трем и пяти соответственно). Слой не может быть выше пола на параметры толщины 1 кирпича;
• добавление жидкости;
• утрамбовка. Добавить прочности основанию возможно с помощью арматуры. Через неделю опалубка извлекается, и можно приступать к кирпичной выкладке основания.

ВАЖНО! После этого потребуется закрыть фундамент полиэтиленом, оставить для затвердевания на 7 суток.

Выкладка угловых каминов

Как построить угловой камин? Установка начинается с выкладки первых 3 рядов кирпича. Обязательно потребуется соблюдать особенности и модули таких кладок. С помощью первого ряда происходит выравнивание фундамента под уровень напольной поверхности. Для этого используются стандартные каминные кирпичи: параметры 25 на 12 на 6,5 сантиметров.

Между элементами получается шов, габариты которого не должны превышать 5 миллиметров. Первые несколько рядов выполняют роль фундаментального основания каминной зоны. Они выкладываются до топочной камеры, после чего кладка продолжается по схеме, где указывается послойная порядовка.

ВАЖНО! Для увеличения пожарной безопасности, рекомендовано оборудовать топливник чугунной дверкой. Сегодня многие дизайнеры советуют укомплектовать дверцу жаростойким стеклом, таким образом можно будет следить за пламенем.

В процессе строительства декоративного отопительного элемента необходимо регулярно сверяться с чертежом. Это позволит придерживаться последовательности работы.

Видео кладка камина

Построить своими руками угловой камин не просто. Для облегчения понимания всего процесса и особенностей кирпичной кладки, рекомендуем просмотреть видео на эту тему.

Кладка топливника у камина

Установка своими руками каминной топки начинается после того, как будет возведен третий ряд из кирпичей. Основание топочной камеры размещается на высоте 30 сантиметров от пола. Соблюдение таких параметров позволит в будущем эксплуатировать каминную зону с максимальным комфортом.

ИНТЕРЕСНО! Чтобы увеличить коэффициент полезного действия (КПД), необходимо поместить между камином и стеной светоотражающий теплоизоляционный материал.

Монтаж топливника представлен такой последовательностью:

• четвертый ряд кладки – подина. Строительство происходит аналогичным методом, как и предыдущие три, то есть с полным заполнением;
• в следующем ряду размещается поддувало-зольник. На этом же этапе потребуется расположить опоры под решетку. В этот момент также необходимо слегка выдвигать кладку вперед, так формируется перекрытие;
• на следующей стадии формируется днище, которое фиксирует опоры. На верхний ярус устанавливается колосниковая решетка;
• после седьмого яруса происходит выкладка нижней части топливной камеры.

Дымоход и дымовая труба

В зависимости от схемы, зольник и колосниковая решеточка могут размещаться ниже, например, на третьем и четвертом ряду соответственно.

Следующий немаловажный вопрос, как сделать угловой камин, а точнее дымоход. Его оформление происходит в промежутке 19-22 рядов. Обязательно необходимо руководствоваться габаритами, которые были установлены на начальной стадии. Этот каминный элемент внешними параметрами схож с колпаком, во внутренней части которого размещается металлическая труба. В дальнейшем стальная труба переходит в дымовую. Альтернативный вариант – использовать специальные блоки из керамики.

На 22 ярусе потребуется подготовить место для задвижки, а в 23 – дымового отверстия. Обустройство дымосборника оканчивается в следующем по счету ряду. В большинстве случаев дымоотвод выкладывается без инструментов, то есть мастера задействуют исключительно собственные руки. Это убережет от попадания внутрь посторонних предметов.

В процессе создания дымохода и дымовой трубы очень важно придерживаться заранее разработанного плана, схемы. Такое решение поможет соблюдать порядовку и плотность кирпичной кладки. Визуально ознакомиться с процедурой выкладки этой части камина возможно по следующему видео.

Облицовка камина и выступающей части трубы

Сегодня угловой камин из кирпича можно украсить различными способами. Для этого возможно использовать декоративную штукатурку, листы гипсокартона, огнеупорнорную плитку, камни, мрамор и другие термостойкие материалы.

Видео: камин из гипсокартонных листов вручную

Построить своими руками угловой камин возможно также из такого материала, как гипсокартон. Для понимания всего процесса с нуля, советуем ознакомиться с видео, которое посвящено этой теме.

Пошаговая технология строительства камина своими руками

Угловой камин своими руками обустроить возможно в различном интерьере частного дома. Главное в процессе строительства соблюдать особенности конструкции и кирпичной кладки. Мы собрали для Вас несколько видео, которые отвечают на основные вопросы по обустройству каминной зоны.

Видео: кладка камина

Кирпичная кладка на видео – трудоемкий процесс, который нуждается в соблюдении определенных правил. Предлагаем ознакомиться с видео на эту тему.

Видео: интересная конструкция угловой камин «Аннушка»

Угловой камин «Аннушка» пользуется огромной популярностью у современных собственников коттеджей. Он демонстрирует роскошный внешний вид, который подходит под все дизайнерские стили. Особенности конструкции рассмотрены на следующем видео.

Строительство угловой конструкции камина требует от мастера профильных знаний и навыков. Необходимо быть аккуратным и соблюдать разработанный дизайн-проект, тогда готовое изделие будет радовать домочадцев на протяжении длительного периода времени.

Как вам статья?

Алексей Петрович

Задать вопрос

Угловой камин аннушка своими руками пошаговая инструкция — nehomesdeaf

Камин углового типа собственными руками: подробная инструкция (фото)

Если вы владеете личным домом, то для идеального варианта его теплоснабжения выступит камин углового типа. Собственными руками (подробная инструкция в этом поможет) его можно сделать очень просто. Но важно при этом отлично обезопасить стены от влияния большой температуры. Она ведь может повредить облицовку и представлять опасность.

Если вы все таки захотели соорудить камин углового типа собственными руками, порядовка вам в этом поможет. Она упростит строительный процесс, и также позволит неошибиться. В наше время есть множество моделей каминов угловых камиинов, которые выстраиваются из кирпича. Подводя итоги по преимуществам подобного камина, необходимо выделить следующие плюсы:

• экономия материала;
• компактность устройства;
• возможность самостоятельного строения;
• изящность и практичность конструкции.

Хорошие качества

Если речь идет об экономии материалов, то в доказательство данного факта можно подчеркнуть, что кирпича потрачено будет намного меньше, чем во время строительства печи или других видов камина, которые могут быть пристенными или островными. Выполнить камин углового типа собственными руками, подробная инструкция по созданию которого будет предоставлена в публикации, возможно не только в огромном по площади коттедже, но и в небольшом доме, который расположен за городом.

Справиться с работами будет может даже малоопытный специалист, ведь прогадать в схеме порядовки очень не просто. Но если внешнюю укладывание выполнить аккуратной не получится, то ее можно украшать готовым порталом или плиткой.

Рекомендации профессионала

Если вы раньше укладывали кирпич, то вами может быть построен камин углового типа собственными руками (порядовка, фото, предоставленные в публикации, в этом смогут помочь). Однако необходимо создать так же и проект. А выполнить это необходимо на шаге благоустройства придомового фундамента. Это даст возможность облегчить работы для создания основы, которая обязана стать частью общего фундамента. Если же дом уже построен, то и в этом случае одну из его комнат можно дополнить камином в углу. Но при этом потребуется выполнить работы по подготовке.

Проектирование

По ниже предоставленной технологии строиться и камин углового типа «Аннушка» собственными руками. Подробная инструкция предлагает для начала определиться с определенным местом, где он будет ставиться. После необходимо создать чертеж, который даст возможность воочию оценить результат. Снизу подобной конструкции можно сделать нишу для дров или зольник. По обоим бокам от портала в большинстве случаев размещаются тумбочки, которые ложатся из кирпича. На них позднее можно будет установить вазоны с цветами.

Ниша может иметь разнообразную форму, аж до трапециевидной. Можно сделать ее в виде полуциркульной арки. Порой камин дополняется железной встроенной камерой сгорания с створкой. В данном случае дверку можно сделать со стеклом, которое не боится огня. Такой элемент сделает легче строительство, ведь камеру сгорания с наружной стороны можно облицевать кирпичом.

Подготовка материалов

Камин углового типа собственными руками, подробная инструкция по выполнению которого должна быть вами изучена детально, начинает производиться лишь после подготовки инструментов и материалов. Для фундаментного строительства потребуются:

• гидро-изоляция;
• щебень средней фракции;
• доски для опалубки;
• сетка из металла.

А вот стены и дымотвод делаются из кирпича полнотелого. В роли защиты от негативного воздействия влаги выступит рулонный кровельный материал или пленка из полиэтилена. Плюс ко всему необходимо приготовить песок речной, который пойдёт на изготовление раствора. Он потребуется и для засыпки в котлован. При помощи этого материала предстоит облагородить первый слой, который будет исполнять роль изолирующей подушки.

Для опалубки необходимо приготовить доски, которые могут демонтироваться после высушивания раствора или остаться в системе. Если вы выберете кратковременный вариант, то при установке опалубки зазоры между основанием и грунтом необходимо будет засыпать смесью из гравия и песка.

В качестве компонентов можно применять листы металла, которые очень просто вынимаются после того как застынет бетона. Камин углового типа собственными руками, подробная инструкция по созданию которого должна быть изучена каждым мастером, планирующим заняться такими работами, в первую очередь обязан быть укреплен при помощи сетки из металла или прута сделанного из стали. Диаметр его может составить в границах от 8 до 10 мм. Если вы приобрели арматуру, то для крепежа потребуется проволока, благодаря которой прутья будут связываться между собой в сетчатую конструкцию.

Советы по выбору кирпича

К слову, если реальному прибору теплоснабжения в жилье не место, то это не помешает создать вам его декоративный вариант. Для этого подходят самые разнообразные материалы. А поможет соорудить камин углового типа собственными руками подробная инструкция, фото (из коробок из картона, кстати, его тоже можно создать), предложенные в публикации.

Для действующего варианта дымотвод и стены будут производиться из кирпича полнотелого — потребуется шамотный и красный обожженный кирпич. Заключительный будет применяться для ключевой кладки, в то время как первый – для тех участков, на которые будет влиять пламя.

Задействовать его необходимо для укладывания тех зон, где будет наблюдаться воздействие больших температур. Сюда необходимо отнести начало трубы для дымохода и камеру сгорания. Кирпич нужно рассчитать поштучно, его кол-во зависит от модели которую подобрали конструкции. Для углового камина может потребоваться от 360 до 600 кирпичей, конечное количество зависит от размеров строения. К полученному количеству необходимо добавить 15%, которые уйдут на плохие экземпляры, бой и иные непридусмотренные обстоятельства.

Совет профессионала

Если вы все таки захотели построить камин углового типа собственными руками, пошаговая фото-инструкция даст возможность вам разобраться в технологии выполнения работ. Из нее вы сумеете выяснить, что потребуется так же и приготовить раствор, который производят из глины, цемента и песка. При этом необходимо руководствоваться пропорциями 1:1:3. Можно применять и глиняную смесь, к которой добавляется песок. В специальных отделах материалов для строительства вы можете приобрести сухие составы, которые применяются для кладки отопительных систем по типу каминов и печей.

Огнеупорный кирпич нужно ложить на отлично замешенный и протертый раствор, который готовится из глины и маленького объёма песка. Главное добавить так же и цемент, который понадобится для ускорения высыхания смеси. Потребуются железные квадратные уголки со стороной в 50 или 60 мм. Их длина зависит от ширины камеры сгорания. К ней необходимо добавить 300 мм и помножить на 2. Уголки понадобятся для того, чтобы закрыть проем дровяника и камеры сгорания. Главное высчитать кол-во уголков так же и для нижней ниши, при этом нужно следовать по приведенной выше методике.

Если топочная камера станет иметь вид арки, то нужно приготовить фанеру для шаблона. Для подпорок потребуются бруски из дерева. В магазине необходимо приобрести железную задвижку, если подобного элемента вы не найдете, то изделия можно выбрать у профессионального слесаря-сварщика.

Очень часто домашние специалисты сегодня делают камин углового типа собственными руками. Подробная инструкция с фото в этом случае способствует выяснить, что порой топка из чугуна монтируется в готовом виде. Работы при этом, в основном, упрощены, но затраты возрастут.

Для изолирования стен следует приобрести листы огнеупорного материала, в качестве которого выступит асбест. Для отделочных работ камина лучше всего применять плитку для облицовки, которая копирует плитку из керамики, камень или структурную штукатурку. Порой подбирается настенная плитка, на которой изображён готовый портал из природного камня.

Подготовка инструментов

Без особенных инструментов изготовление камина будет невозможным, в связи с этим необходимо побеспокоиться о наличии:

• уровня для строительных работ;
• рулетки;
• мастерка;
• молотка из резины;
• шлифовальные машинки;
• кирки;
• емкости;
• шпателя;
• отвеса;
• правила;
• расшивки;
• лопаты.

При выборе шпателя следует подбирать инструмент средних размеров. Некоторые мастера применяют шпатель взамен мастерка. Также, если камин вы не запланировали оформить после окончания работы, то необходимо приготовить прошивку.

Фундаментное строительство

Простой камин углового типа (собственными руками), подробная инструкция по возведению которого предоставлена в публикации и должна вам помочь, должен владеть основанием. Основание необходимо выполнить больше самого камина на 90 мм. Перед устройством фундамента нужно вырыть котлован, глубина которого составляет 600 мм. Днище ямы трамбуется, на него высыпается песок (толщина слоя 110 мм), после этого его необходимо полить водой и опять уплотнить.

Сверху сыпется щебень, который тоже отлично трамбуется. Его толщина должна быть аналогичный, как в случае с песком. На щебень ложится сетка армирующая. Под стенами необходимо установить асбестовые полосы, которые будут защищать поверхность от перегрева. С наружной стороны фундамента необходимо установить опалубку.

Если форма основания будет круглой, то для опалубки можно применять листы металла толщиной в 2 мм. С наружной стороны лист следует подпереть стойками из кирпичей.

После переходите к изготовлению раствора — для первого слоя бетон выполняется грубым, а состоять он будет из гравия, песка, и также цемента. Как лишь первый слой схватится, можно заполнить оставшееся пространство, которое заливается смесью из песка и цемента. Поверхность плиты ровняется и оставляется до высыхания. Как только бетон будет готов, поверхность его необходимо покрыть 2-мя слоями из рубероида.

Подготовка к кладке

Итак, укладка углового камина собственными руками, подробная инструкция которой предоставлена в нашей публикации, длится. По проишествии месяца после заливания основания можно начинать работать с кирпичом. Для такого изделия заранее вымачивают на протяжении 2-х суток.

В первую очередь камин ложиться досуха, при этом раствор задействовать не надо. Камин будет предполагать наличие колосниковой решётки для камеры сгорания, которая имеет форму квадрата со стороной в 250 мм. Необходимо приготовить так же и 5-мм полосы из металла, ширина которых равна 40 мм, они потребуются для создания потолка над нишами. Перейдем к кладке:

1. На упрочненном фундаменте разместите начальный ряд кладки из камня.
2. На четвертом ряду необходимо заложить основание камеры сгорания, благодаря этому центральную часть ряда следует вылаживать огнеупорным кирпичом.
3. Другой ряд будет оформляться с учетом укладки поддувального отверстия или зольника.
4. На те изделия, которые будут окружать камеру, необходимо положить отрезки полос из металла, которые надежно крепятся. Это нужно потому, что в следующем ряду на них будет ложится колосниковая решётка.
5. Шестой ряд подготавливается из огнеупорного кирпича, при этом следует заложить колосник.
6. Седьмой ряд необходимо начать с оформления камеры сгорания портала.
7. С 8 по 12 ряд следует выводить стены портала, подгоняя кирпичи друг к другу.
8. На тридцатом ряду ставятся полосы из металла, которые будут закрывать камеру сгорания. Лучше для этого задействовать уголки с такими размерами: 600 x 50 x 5 мм. С 14 по 15 ряд ложится «зеркало», какое будет удерживать тепло и мешать его выходу в трубу.

Декоративный камин углового типа собственными руками: подробная инструкция

Фото из гипса возведенных каминов доказывают, что они могут стать достойными украшениями помещений различного типа. Давайте делать их вместе:

1. После нанесения маркировки на стены и пол можно начинать создание металлического каркаса.
2. Применяя шуруповёрт и самосверлящие шурупы, на напольную поверхность устанавливают профиль, при этом расстояние между крепежами будет составлять 25 см.
3. Чтобы выполнить декоративный камин угловой собственными руками (подробная инструкция предложена в публикации), он ставится на базисную стенку, куда следует привинтить стеновые профиля.
4. После детали необходимо снять и в отверстия установить дюбеля.
5. Как только черновой вид камина будет готов, можно начинать отделку. Для этого применяется акриловый камень, гипсовая лепка, обои, покраска и другое украшение. Если вы все таки захотели обратиться к окрашиванию, то ГКЛ в первую очередь загрунтовуется.

Для подобного изделия потребуется приготовить гипсокартонные листы, которые подрезаются под соответствующие размеры. Применять для этого можно ножовку или острый нож. В ГКЛ самосверлящие шурупы вгоняются на 0,5 см. Полученные стыки и маленькие отверстия заделываются, чтобы это сделать применяются шпаклевка и армирующая лента бумажная.

Вам нужно будет раскошелиться исключительно на материалы, если сделать камин углового типа собственными руками. Подробная инструкция, фото (из гипса, как можно заметить, тоже можно сделать подобные изделия) смогут помочь даже начинающему мастеру. Удачи!

Камин углового типа собственными руками

Камины всегда являлись центральным звеном комнаты, возле которого собирались члены семьи.

Но на данный момент распространение получил камин углового типа, который необычно выглядит и позволяет сохранить пространство в маленьком помещении.

Подобный тип очага обладает собственными положительными качествами и характерностями, с которыми необходимо познакомиться каждому, кто думает установку портала в собственном жилье.

Специфики и плюсы

Камины углового типа обладают большим количеством немаловажных достоинств, которые помогают выбрать в пользу такого устройства. Из положительных качеств нужно отметить следующие свойства:

• камин углового типа экономит свободную площадь в помещении. Портал занимает пустой угол, дымотвод также находится в угловой части жилого помещения, не занимая всю стенку;

• подобный тип портала способен наделить теплом одновременно несколько соседних комнат в личном доме или в квартире, так как две стены, с которыми граничит камин, будут обогреваться;

• можно восхищаться очагом из любой точки в помещении, что позволяет создать прекрасный интерьер;

• процесс установки углового камина можно делать после проектировки строения. Вы можете устанавливать дымотвод с наружной части стены, без вмешательства в имеющиеся конструкции.

Среди свойств модели нужно отметить, что топочная камера может не владеть угловой формой. Вы можете подобрать фронтальную конструкцию, которая будет находиться в самом центре устройства. Есть несколько типов камер сгорания:

• панорамная;

• с тремя стеклами;

• с обзором с обеих сторон;

• с 2-мя стеклянными поверхностями стен в углах.

В зависимости от желаний вы можете приобрести открытую или закрытую камеру сгорания. Чтобы на стеклах не оседала копоть, в конструкции есть прилагаемая опция для обдува стекол с помощью воздуха. Методика называется “чистое стекло”.

Камин углового типа способен совершать собственную работу на любых типах топлива, все может зависеть от характерности конструкции. Есть дровяные, газовые, биокамины и даже электрические порталы.

Располагать камины можно симметрично или асимметрично. Для завершального варианта нужно развернуть камин в сторону мебели. Асимметрические конструкции обладают четырехугольной формой, что разрешают им подходит в угол помещения.

Как выполнить: подробная инструкция

Если вы все таки захотели построить камин углового типа собственными силами, нужно сделать расчет размеров, чертежи обязаны быть разработаны с точностью. Есть очень много вариантов моделей, и любопытным вариантом считается камин углового типа «Аннушка», который устанавливают большинство владельцев частных строений.

Для расчета габаритов камина, вам понадобится узнать площадь помещения. После чего нужно изобразить некоторые схемы:

• строение в разрезе;

• отдельная схема каждого слоя в кладке;

• зарисовка части фасада.

Для быстрой и грамотной порядовки разработано особое ПО, которое вы сумеете скачать из интернета. Проекты такого рода находятся в свободном доступе.

При правильном подборе описания и схемы, вы сумеете даже подсчитать нужное количество кирпичей для кладки.

Если вы все таки захотели разместить портал рядом со деревянной стеной, побеспокойтесь о безопасности против пожара, оборудовав стеновая поверхность специализированной изоляцией.

Работу необходимо производить по всей высоте, начиная от пола и завершая верхним уровнем.

Стены сбоку следует вылаживать под уклоном, для того чтобы сделать больше тягу камина.

Данное действие дает возможность увеличить теплоотдачу.

Над частью вверху топливника понадобится создать специализированный выступ, который станет блокировать попадание сажи из трубы вниз. Дым в пространство помещения также попадать не будет. Применение футеровки в стенках портала повысит отдачу тепла.

Как выполнить фундамент для углового камина:

• Не обращая внимания на то, какой у вас будет камин, дровяной, газовый, кирпичный или каменный, с чугунной камерой сгорания или печь-камин из стали, вам понадобится выстроить фундамент. База портала ложиться должна ложиться во всяком случае, неважно от того, каким типом фундамента обладает здание. Нужно следить за тем, как размещаются деревянных стропил и балки потолка, так как нельзя приближать к ним каминную трубу.

• Фундаментная ширина должна быть более на десять сантиметров, чем цокольный ряд. Котлован будет примерно 60 см, с припусками 15 см. На дне будет находиться затрамбованный щебневый слой в 10-15 см. Также понадобится опалубка для котлована, которая выстилается шаром защиты от негативного воздействия влаги либо же с помощью битума.

• Будущие действия заключаются в заливке и выравнивании бутового слоя в пропорции 1:3:5, где есть цемент, песок и щебень. Учтите, что бут обязан находиться расстояние в толщину кирпича меньше, чем уровень пола.

• Как только вы сделаете такие действия, закройте раствор полимерным этиленом и потом оставьте сохнуть на семь дней.

Как выполняется укладка:

• Когда фундамент высох и отвердел, на него следует выложить 2 слоя материала для гидроизоляции. Кирпичи следует замачивать в водной массе по пару минут.

• Эксперты советуют в первые сложить камин с помощью сухой кладки, и если вас все устраивает в конструкции, применить раствор.

• Начальный ряд, как и во время строительства печи, считается цельным. Кирпичи следует вылаживать ребром. Второй ряд будет состоять из кладки кирпичом, уложенной плашмя. В углублении, которое предназначается для сборки золы, необходимо установить короб из металла. 3-ий ряд должен закрывать часть короба.

• Следующие кладки из кирпича состоят из подона для топочной камина и колосниковой решётки. Пятый ряд сопровождается маленькими выступами кирпичей вперед, чтобы имелась возможность создать перекрытие.

• Шестой и девятый ряд состоит из выкладки топливной камеры. В последующем понадобится выкладка уголков для портала, наряду с сооружением топливника и фасадными стенами.

• В тринадцатом и четырнадцатом слое необходимо начать класть основание зеркала, которое завершится на девятнадцатом слое. Сопровождайте кладку по вертикали размещением материала с уклоном.

• Следующие 2 слоя должны уменьшить камеру сгорания с помощью выдвигания кирпичей чуть-чуть вперед. На 21 и 23 рядах будет развиваться печной зуб с выступом в 20 градусов.

• Каминная полка ложиться на 24-25 рядах. После чего установить можно печную решётку и заниматься строительством трубы для дымохода.

С помощью этой инструкции вы сумеете сложить камин для собственного дома либо же выложить загородный мини портал. В качестве отделки можно применять каждый материал. Великолепно будет выглядеть конструкция, которую вы подумали отделать мрамором.

Если камин углового типа на дровах вам не подойдет, есть электрические модели. Порталы для электрических каминов выстроить может любой кто хочет. Сначала понадобится определить образ будущей конструкции, размеры и размещение. В виде материала можете применить кирпич, природные камни, Дсп, ГКЛ и даже стекло. Не пользуйтесь фанерой и цельным массивом, так как они изменяются и рассыхаются.

Гипс и лепка подойдёт для создания выпуклостей и узора. Во время работы с порталом для электрокамина все может зависеть от собственной фантазии и желаний. Начните с создания каркаса, после этого приступаем к развитию стен.

Как правильно выполнить фальш-камин

Фальшкамины очень популярны среди обитателей высотных домов. Конструкция собой представляет муляж классического портала, который может быть сделан из любых материалов: из коробок, картона, фанеры, пенополистирола и гипса. Имитирование огня выполняет уютную и тёплую атмосферу.

Для создания фальш камина вам понадобится создание эскиза в полноразмерную величину, который потом переносится на материал. На рисунке обязано присутствовать детальное описание деталей камина.

Если у вас находится под рукой коробка из картона из-под техники для дома, к примеру телевизора, этот предмет подойдёт для создания грядущего портала. Уберите все ненужные детали, которые остались после переноса рисунка на картон и скрепите коробку при помощи скобосшивателя.

Строительный скотч поможет вам заклеить все стыки. Нож канцелярский понадобится для вырезания самой камеры сгорания. Можно вырезать только верхнюю и боковую сторону, загнув картон вглубь камеры сгорания. Данное действие содействует созданию полки камина, которая также крепится скотчем.

После можно крепить грядущий камин к поверхности стены. Скрашивать портал сильно обыкновенными обоями либо же самоклеящейся пленкой. Верхняя часть конструкции украшается с использованием пенопласта либо же картона.

Камин угловой Аннушка и остальные виды

Для углового камина свойственны не только индивидуальность и производимое на находящихся вокруг впечатление. Он, за счёт создания своеобразного рупора из расходящихся стен, греет лучше. Какая-нибудь небольшая частичка отражённой лучистой энергии увеличивает термоэффект.Создатели промышленных образцов и индивидуальные мастера опытным путём находят оптимальную середину.

Камин угловой Аннушка

Покупной или рукодельный – не слишком важно. Одно помните: камин угловой – размеры оптимумов проверены практикой.

Виды каминов угловых камиинов

По исполнению такой очаг может быть самым разным: от традиционного каменного до электрической стилизации. Да, бутафория. Но как иначе объяснить поведение совсем не простачков, пытающихся испробовать пламя-мимикрию из оптических эффектов на ощупь? Неимоверно правдоподобная имитирование.

Виды каминов угловых камиинов

Что же касается геометрической формы фасадов, то тут тоже есть где разгуляться творцам. От стандарта-прямоугольника до полуокружностей или эллипса самой разнообразной формы. Во время установки очага камина фабричного выполнения оригинальность может быть подчёркнута конструкцией портала.

Видео: Камин с ласковым именем Аннушка

Эта конструкция долгие годы пользуется популярностью у поклонников домашнего комфорта.

Камин углового типа Аннушка, размеры которого показаны в проекте, опубликован ещё в 2006 году. Автор проекта известен и пользуется авторитетом в «каминно-печных» кругах – Е. Докторов. Он любезно предъявил всем мечтающим доступ к изобретению в 4 номере журнала «Дом». Кроме «Аннушки», ему принадлежат и множество остальных разработок и реализаций в специфичном мире каминов и печей.

Эта модель называют с некоторой долей юмора «чисто советским изобретением». Положительные качества – простота и компактность при очень симпатичном внешнем виде. Так что никакой иронии. К тому же – очень рентабельная с точки зрения жителей маленьких жилищ форма – треугольник.

Противопожарными мерами автор тоже не пренебрёг. Вдоль задней поверхности он расположил лист-отражатель из «оцинкованные стали». Крепление остроумно – маленькие керамические изоляторы, прикрученные «саморезами».

Основание – 89 х 89 см, квадратное. А дальше – треугольник со срезанными уголками высотой немного более метра. Естественно, высота – без трубы.

Угловой камин \

Современный камин своими руками — простой дизайн

Создание современного камина своими руками для нашего дома было в моем списке дел с первого дня! Изначально я хотел угловой камин (такой же предлагали, когда мы строили наш дом), но теперь я так рад, что дождался. Когда мне пришла в голову идея встроенных модулей, я решил включить в них и камин. Я так доволен тем, как все получилось, и мне кажется, что это всегда должно было быть в нашем доме. Отдельное спасибо компании Touchstone за электрическую вставку! (пост содержит партнерские ссылки, см. раскрытие)

Я выбрал 45-дюймовую вставку по нескольким причинам. Он был современным и доступным, не казался ни слишком большим, ни слишком маленьким, а его ширина идеально подходила для нашего 55-дюймового телевизора. Таким образом, все идеально центрируется со стеной и не чувствуется дисбаланса. Есть так много отличных руководств по изготовлению каминов своими руками, и все они такие разные и нестандартные. Мой дизайн и размеры основаны на нашем доме и вставке, поэтому я просто придумывал его по мере продвижения и не делал много фотографий. Тем не менее, если у вас есть какие-либо вопросы, пожалуйста, дайте мне знать, и я постараюсь помочь!

ПРИНАДЛЕЖНОСТИ

• Топка для электрического камина Touchstone Sideline 45″
• (4) Шип 2x4x8 премиум из белого дерева
• (4) доски для обшивки 2x2x8
• (2) Общая плата 1x6x6
• (1) Лист фанеры 4×8 1/4 дюйма
• (4) Общая плата 1x2x8
• 2-дюймовые шурупы для дерева
• Крег Джиг
• Винты Kreg Jig
• ударный шуруповерт или отвертка
• гвоздезабивной пистолет и гвозди
• уровень
• искатель шпилек

ШАГИ

1. Изготовьте две боковые опоры, используя 2×2 и зажимное приспособление Kreg в соответствии с желаемыми размерами.
2. Соберите переднюю раму с помощью 2×4 и Kreg Jig в соответствии с желаемыми размерами.
3. Прикрепите 1×6 к стенным стойкам с помощью приспособления для поиска креплений и шурупов. Убедитесь, что доски прямые и ровные, так как они будут поддерживать стороны каминной коробки.
4. Прикрепите боковые опоры к 1×6 с помощью шурупов по дереву на правильном расстоянии в соответствии с размерами передней рамы.
5. Прикрепите переднюю раму к боковым опорам с помощью шурупов.
6. Поместите электрическую вставку в переднюю раму и прикрепите ее в соответствии с инструкциями Touchstone.
7. Сделайте переднюю и боковые крышки из 1/4-дюймовой фанеры и прикрепите их с помощью гвоздезабивного пистолета.
8. Оформите фасад камина в желаемом стиле и цвете.

РАМКА

Мои размеры основаны на моих встроенных, потому что я хотел, чтобы все было ровно и симметрично, однако вы можете создать свои собственные размеры для вашего пространства. Высота камина (не считая каминной полки) составляет 45 дюймов, ширина — 62 дюйма, а глубина — 13 дюймов. Опять же, я не делал никаких фотографий во время строительства, поэтому я создал несколько очень простых (не в масштабе) визуализаций того, как все это собирается.

Для сторон я использовал 2×2, чтобы создать опоры. Я разрезал каждый кусок дерева на 45 дюймов по высоте, а затем на 10 дюймов для внутренних частей. Общая их ширина составляет 13 дюймов. Вам придется учитывать 1 1/2 дюйма каждого куска дерева. Помните, что 2×2 больше похоже на 1 1/2″ x 1 1/2″.

Электрическая вставка Touchstone поставляется с отличными инструкциями и подробными размерами для сборки рамы. Я смог использовать эти размеры, чтобы построить переднюю раму. Я начал с основного квадрата, затем добавил центральную опору, на которой будет стоять камин. Для дополнительной поддержки снизу были добавлены еще три детали. Затем боковые опоры и накладка вокруг камина. Вам понадобятся боковые стороны, потому что каминная топка ввинчивается в них.

Теперь пришло время собрать все вместе. Поскольку шпильки в стене не совпадали с боковыми опорами для камина, я прикрепил к стене две стойки 1×6. Затем я прикрепил боковые опоры к 1×6 с помощью шурупов. Далее прикрепите переднюю раму к боковым опорам. Здесь вы также можете всухую установить каминную топку и внести необходимые коррективы.

ДИЗАЙН ПЕРЕДНЕЙ И БОКОВОЙ СТОРОНЫ

Теперь пришло время создать переднюю часть. Используя 1/4-дюймовую фанеру, обрезанную до 61 дюйма в ширину и 45 дюймов в высоту, я измерил отверстие для электрической вставки. Я использовал линейку и лобзик, чтобы вырезать отверстие, а затем прикрепил весь кусок с помощью гвоздомета. Затем я повторил те же действия для сторон. Однако для стороны рядом со встроенной я разрезал сторону почти пополам и навсегда прикрепил только переднюю часть (подробнее об этом позже). Как только передняя часть прикреплена, привинтите камин и прикрепите стеклянную переднюю часть в соответствии с инструкциями Touchstone.

Затем началась забавная часть дизайна камина. Изначально я думал, что хочу создать эффект искусственного цемента, и планировал сделать это с помощью краски, как на этой вдохновляющей картинке. Я любил серый, и это был удивительный цвет. Однако, когда я был примерно на полпути к проекту, я решил просто покрасить его в свой любимый белый цвет, Ultra White от Valspar. Он такого же цвета, как и наши книжные шкафы, так что теперь взгляд просто скользит по комнате, не обращаясь сразу к темно-серому камину.

СЕКРЕТНЫЙ ДОСТУП И ХРАНЕНИЕ

Я также использовал 1 × 2, чтобы создать простой дизайн спереди и закрыть швы фанеры на каждом углу. 1×2 использовались для обрамления встроенных элементов, так что теперь все связано вместе. С одной стороны камина сторона вставлена ​​на место, а не прикреплена постоянно. Я оставил это отверстие, чтобы мы могли получить доступ к электричеству для камина и нашим телевизионным компонентам (они находятся в каминной полке), когда нам это нужно.
