Угловой камин своими руками порядовки размеры чертежи: Угловой камин своими руками – Инструкция, схема, чертеж – Промышленная вентиляция в Москве строительство монтаж в Подольске

Содержание

пошаговая инструкция, чертежи, как сделать

Краткое содержание

1 Особенности конструкции
2 Подробный расчет размеров будущей конструкции
- 2.1 Топка
- 2.2 Дымоход
- 2.3 Порядовка
3 Строительство углового камина
4 Видео: Раствор для печи

Современный подход к оформлению углового камина позволяет создать уникальный и гармоничный интерьер жилища. Огромный выбор отделочных материалов, которые применяются для оформления внешнего вида конструкции, а также великолепные дизайнерские идеи влияют на то, что угловой камин станет дополнением помещения, вне зависимости от его стиля и интерьера.

Особенности конструкции

Угловой камин в интерьере гостиной

Большинство считают, что угловые камины являются намного привлекательней в силу того, что они имеют своеобразный и необычный внешний вид, а также способны гармонично вписаться в любой интерьер. Сделать камин можно непосредственно после строительства дома или же по истечению нескольких лет.

Тем не менее, предпочтительней этим заняться до момента укладки чистового полового покрытия и внутренней отделки.

Угловой камин имеет огромный вес, поэтому для данной кирпичной конструкции необходимо сделать индивидуальное фундаментальное основание. В том случае, если пол уже уложен, его необходимо разобрать.

Как правило, угловой камин может иметь симметричную или асимметричную форму. Главное – это правильно и грамотно подобрать размер будущего сооружения, с учетом всех требований и особенностей помещения.

Пропорции и размеры конструкции будут следующими:

соотношение ширины и высоты топочного отсека должно быть в пределах 3:2;
соотношение глубины и высоты жерла – 1:2;
размер трубы напрямую зависит от габаритов топки и, как правило, составляет 1:8 – 1:15;
диаметр насадной трубы с круглым сечением должен составлять от 10 до 15 см.

Пропорции для углового камина [ads-mob-1][ads-pc-1]

Подробный расчет размеров будущей конструкции

Отопительное сооружение должно хорошо функционировать, то есть, проект, а также все необходимые чертежи, должны полностью соответствовать установленным требованиям. К ним можно включить такие моменты:

Приблизительные размеры углового камина

угловой камин должен иметь отличную тягу, что в дальнейшем позволит исключить возникновение задымленности в помещении. Более того, тяга должна способствовать легкому и быстрому разжиганию огня;
непосредственно отопительная конструкция должна обеспечивать равномерный прогрев посредством высокой теплоотдачи;
камин, который не используется, не должен становиться причиной охлаждения здания;

угловой камин своими руками является достаточно компактным сооружением, и послужит великолепным дополнением к интерьеру.

Чтобы обеспечить максимальное соблюдение всех качеств, следует сделать правильные просчеты размеров конструкции и отдельных ее элементов.

Топка

Разрез углового камина

Правильно подобранные размеры топки смогут обеспечить не только уютный интерьер, но также и необходимое количество тепла. Как правило, его размеры рассчитывают с учетом общей площади комнаты. Величина, которая получается в итоге, делится на 50. Полученное значение и будет являться предположительной площадью проема топки.

Немаловажным считается сделать правильный расчет глубины очага, поскольку именно от этого показателя зависит общая эффективность работы камина. Предположительная глубина топки должна составлять примерно половину от ее общей высоты.

В том случае, если размеры будут увеличены – камин не сможет обеспечить комнату необходимым количеством тепла, так как жар сразу же будет выходить в трубу, а для того, чтобы поддержать огонь, понадобится огромное количество топливного материала (в данном случае дров).

Если же угловой камин из кирпича будет иметь топку, глубина которой менее требуемого размера относительно ее высоты, то велика вероятность возникновения сильного задымления в помещении.

Дымоход

Рассчитать размеры дымоотвода является не менее важной задачей – именно это предопределяет качество тяги. Так, для этого следует выяснить высоту и диаметр дымоотводной трубы. Зачастую, максимально приемлемой пропорцией считается сечение дымохода, с размером 1:10 от общей площади окна топки. Полная высота дымохода – не менее 5-ти метров, однако в некоторых случаях существует потребность поднять ее значительно выше.

На сегодняшний день, существуют специально разработанные программы, с помощью которых можно быстро выполнить необходимые расчеты, грамотно составить проект, создать чертежи будущей конструкции, а также может быть разработана порядовка камина.

Порядовка

Порядовка углового кирпичного камина

Как только с габаритами отопительного сооружения определились, необходимо разработать четкую последовательность выполнения дальнейших работ. Как правило, для этого существует такое полезное понятие, как порядовка. Стоить отметить, что угловой камин своими руками возвести просто «на глаз» не удастся. Положительный результат можно получить исключительно при условии строгого выполнения инструкции, а также, если будет строго соблюдена порядовка.

Порядовка необходима для того, чтобы видеть каждый последующий шаг в работе, а также, чтобы правильно выполнить расчет требуемого количества материалов.

Непосредственно порядовка камина начинается с ряда, который укладывается на фундамент:
Первый кирпичный ряд обеспечивает выравнивание уровня фундамента относительно уровня полового покрытия. Ряды второй и третий – фундаментальное основание камина.

Очень важно следить за тем, чтобы укладка кирпичей происходила как можно плотнее.
Четвертый и пятый ряды – обустройство зольника.

Ряд шестой – оформление днища печи.

Седьмой – процесс формирования оклада печки.

От восьмого и до тринадцатого ряда включительно, выполняется кладка стен камина.

От четырнадцатого ряда до девятнадцатого включительно, необходимо сложить дымосборник.

С двадцатого ряда по двадцать пятого включительно, обустраивается дымоотвод.

Важно! Порядовка считается немаловажным этапом, от которого будет полностью зависеть результат работы и функциональность камина.

Строительство углового камина

Размеры камина углового (в сантиметрах)

Кладка углового камина ни чем не отличается от привычного строительного процесса. Исключением является тонкость швов – чем они тоньше, тем лучше конструкция сохраняет тепло. При условии, если проект и необходимые чертежи уже подготовлены, а также разработана порядовка, следует приступать к строительным работам.

Далее, представлена пошаговая инструкция данного процесса. Вырывается котлован, после чего потребуется сложить опалубку из дерева, щиты которой обмазываются битумной мастикой. Также, укладывается рулонная гидроизоляция. Дно котлована утрамбовывается, засыпается слой щебенки, после чего поливается водой и еще раз утрамбовывается.

Далее, необходимо установить опалубку и поверх сложить крупные камни. Полученные зазоры между камнями рекомендуется заполнить щебенкой. В опалубку, слоем примерно в 10 см, заливается цементно-песчаный раствор, и оставляется высыхать не менее чем на одни сутки.

После высыхания фундамента выполняется демонтаж опалубки. Фундамент закрывается 2-мя слоями рубероида и далее выполняется кладка кирпичей в соответствии с тем, как разработана порядовка.

Каким бы простым не казался проект углового камина, он требуется исключительного внимания, а также навыков и опыта работы с материалами. В данном случае, весь строительный процесс предпочтительней доверить профессионалам, поскольку именно они смогут грамотно распланировать рабочий процесс, выполнить все требуемые чертежи, а также сделать отопительную конструкцию максимально функциональной и надежной.

[ads-pc-2][ads-mob-2]

Видео: Раствор для печи

Сергей

[email protected] | + posts

Главный редактор сайта. Профессиональный печник со стажем 8 лет.

пошаговая инструкция с фото и видео, кладка, монтаж и прочее

Камины уже не считаются роскошью. Можно, конечно, купить и электрический, но он не заменит настоящего никогда. Идеальным вариантом станет угловая конструкция. Она не займёт много драгоценного места. Это сооружение вполне можно построить своими руками, не привлекая специалистов.

Содержание

1 Преимущества угловых каминов
2 Проектирование
- 2.1 Эскиз
- 2.2 Необходимые расчёты
  - 2.2.1 Топка (таблица)
  - 2.2.2 Дымоход
3 Необходимые инструменты и материалы
- 3. 1 Всё для фундамента
- 3.2 Стены и дымоход
- 3.3 Список инструментов для работы
4 Фундамент
5 Перед началом кладки
6 Первый вариант: пошаговая инструкция
7 Второй вариант строительства
8 Облицовка камина
- 8.1 Оштукатуривание
- 8.2 Плитка
- 8.3 Каменная облицовка
- 8.4 Мрамор
- 8.5 Кирпич
- 8.6 Дерево
- 8.7 Комбинирование
9 Видео: постройка и облицовка углового камина с чугунной топкой
10 Особенности эксплуатации

Преимущества угловых каминов

Существует огромное количество различных моделей каминов. Это касается как их дизайна, так и материалов для их сооружения. Их можно построить только из кирпичей (что будет дороже), а можно к кирпичной кладке добавить металлические элементы и сэкономить средства.

В любом случае в первую очередь нужно отметить положительные характеристики выбора такой постройки.

Фронтальные камины требуют гораздо большего количества строительных материалов, нежели угловые. Таким образом, идёт экономия.
Камин, расположенный в углу комнаты, не занимает много места, он получается достаточно компактным. Поэтому его прекрасно можно выстроить как в большом загородном коттедже, так и в маленькой комнате на даче.
Справиться с возведением такой, казалось бы, сложной конструкции, справиться сможет даже новичок в печных делах.

Вариант камина с декоративной отделкой под мрамор

Проектирование

Эскиз

До начала всех работ необходимо понять для себя, какой камин вы хотите. Для этого нужно выбрать место, где будет строиться будущее сооружение и, глядя на него, нарисовать примерный внешний вид конструкции. Продумайте на этом этапе кирпичные тумбы по бокам, при необходимости место для сушки дров или поддувальную камеру, форму каминной топки, которую можно купить в готовом виде из металла. В ней будет встроена дверцы из огнеупорного стекла. В общем, постарайтесь изобразить максимально точный эскиз проекта. Это значительно облегчит дальнейшую работу. Необязательно обладать для этого навыками художника или чертёжника. Этот рисунок облегчит вам создание подробного плана-проекта.

Вот так от руки можно примерно изобразить вид будущего камина

В идеале, начинать сооружать его стоит на этапе строительства дома, для более удобной возможности подготовить основание под будущее сооружение. Но можно сделать его и в уже готовом доме.

Очень важно! Фундамент дома и основание камина не должны быть объединены между собой!

Необходимые расчёты

Существуют некоторые требования для того, чтобы камин функционировал правильно.

Один из возможных вариантов проекта камина — чертёж

Хорошая тяга в конструкции очень важна. А хорошей её можно считать, если не возникает задымлений в комнате, тепло не уходит в трубу и огонь в топке можно разжечь быстро и беспроблемно.
Высокая теплоотдача — это ещё один важный элемент. Помещение должно нагреваться быстро, если всё сделано правильно.
Камин, который не используется, не должен уводить имеющееся тепло из дома.
Создавая его, помните, что он станет одной из главных гордостей вашего дома. Отнеситесь к его внешнему виду так же ответственно, как и к его внутренней части.

Давайте подробно рассмотрим, какие размеры элементов камина наиболее приемлемы при его строительстве.

Топка (таблица)

Оттого насколько правильного размера вы сделаете топку, будет зависеть и вид на горящее пламя и теплоотдача. Правильно рассчитать её размер можно по следующей формуле: общая площадь комнаты/50=размер топки. Следующая таблица показывает примерные параметры топочной части для небольших помещений.

Площадь комнаты (кв. м.)	Размер топки (см)			Размер отверстия для трубы (мм)
	Высота	Ширина	Глубина
10	38,5 (5 рядов кладки)	53 (2 кирпича)	1 кирпич	140 Х 140
15	46 (6 рядов кладки)	66 (2,5 кирпича)	1,5 кирпича	140 Х 270
20	53,5 (7 рядов кладки)	79 (3 кирпича)	1,5 – 1,75 кирпича	140 Х 270

Соотношение сторон ширины и высоты должно быть 3:2 в идеале, т. е. ширина на часть больше. Глубина топки должна равняться ²/₃ высоты.

Готовая металлическая топка, оборудованная огнеупорной стеклянной дверцей

Все эти замеры опытно проверены и дают наилучший результат функционирования сооружения. Не стоит их увеличивать или уменьшать, думая, что так будет лучше!

Дымоход

Правильное функционирование камина в большой степени зависит от расчётов размера дымохода. По всем правилам, если этот элемент круглый, он не должен быть менее 15 сантиметров в диаметре. Если же он имеет форму квадрата, то его размер должен составить 1/10 от размера топочной части. Высота его должна быть не менее пяти метров.

Необходимые инструменты и материалы

После того как бумажная работа окончена, можно переходить к приобретению необходимых материалов. Для удобства разбейте всё на этапы:

Укладка фундамента.
Строительство портала, топочного отделения и дымоходной части.
Декоративные работы.

Всё для фундамента

Стены и дымоход

Один из самых важных материалов в работе — шамотный кирпич

Красный обожжённый кирпич для осуществления основной кладки и шамотный для топочного отделения и начальной части дымохода. Рассчитать необходимо точное количество кирпичей. Чаще всего для возведения угловых каминов нужно о 360 до 600 штук. Но лучше взять на 15 % больше для непредвиденных обстоятельств.
Для кладки кирпича рекомендуется приобрести готовый сухой раствор. Это удобнее, чем искать нужную консистенцию песка, глины и цемента.
Металлические уголки для того чтобы перекласть проёмы ниш дровяника (если он есть) и топочного отделения (40х40 мм или 50х50 мм).
Деревянный или металлический шаблон под полукруглую нишу топки.
Минимум 5 метров металлической трубы для дымохода.
Задвижка из металла с удлинённой ручкой. Её можно приобрести в готовом виде или воспользоваться услугами сварщика, который сделает такую без проблем.
В случае необходимости, можно приобрести топку из чугуна в готовом виде.
Листы асбеста для изоляции стен.
Отделочные материалы на усмотрение хозяина: керамическая плитка, декоративная штукатурка и т. д.
Шибер для трубы из нержавейки.

Список инструментов для работы

Инструменты для строительства камина

Лучше подготовить весь необходимый инструмент заранее, чтобы потом не бегать и не искать, отвлекаясь от работы.

Шлифовальная машинка.
Молоток-кирка, чтобы раскалывать кирпичи.
Большая кельма.
Уровень строительный или лазерный.
Отвес.
Шнур для порядовки кладки.
Киянка.
Правило, чтобы выравнивать стяжки фундамента.
Различные формы для воды и раствора.
Уголок, чтобы углы кладки был перпендикулярными.
Лопата для смешивания раствора.
Декоративные элементы, если необходимо.

Фундамент

Как и любую конструкцию, строительство углового камина следует также начинать с заливки фундамента.

Учтите, фундамент нужно делать больше, чем основание камина на 8–10 сантиметров.

Первоначально нужно вырыть котлован глубиной в 50–70 сантиметров по основанию будущего фундамента, расширив его на 8–10 сантиметров в каждую сторону.
Дно ямы утрамбовывается и засыпается слоем песка в 10–12 сантиметров. Его нужно смочить водой и хорошо утрамбовать.
Затем идёт слой щебня такой же толщины. Его тоже утрамбовывают.
Далее, установите арматурную сеть.
Арматурная сеть при закладке фундамента
Вдоль стен, чтобы предотвратить нагревание, закрепите асбестовые полосы.
Установите опалубку. Используйте металлический лист, если хотите полукруглую форму камина.
На досках опалубки прикрепите полиэтилен. Это не даст вытечь раствору и сохранит в нём влагу на нужное количество времени.
Залейте первый слой бетона из цемента и гравийно-песчаной смеси (1 к 3) на 10–15 сантиметров.
После того как первый слой схватится, можно заливать второй. Сразу выровняйте его правилом. Как только смесь немого подсохнет, накройте её полиэтиленом и первую неделю немного смачивайте водой поверхность. Полное застывание произойдёт примерно за месяц.
Залитый фундамент оставьте до полного застывания
После того как фундамент окончательно застыл, сделайте по его форме 2 слоя рубероида и постелите их.

Перед началом кладки

Есть несколько секретов удачной кладки:

Хорошо продумаете месторасположения конструкции в уже готовом доме, чтобы он не упёрся в балки перекрытия, например.
Освободите комнату от мебели и прочего, в которой будут вестись строительные работы, чтобы всё не запачкать.
Не торопитесь с началом кладки. Дайте фундаменту хорошо застыть.
Если кладка планируется на глиняный раствор, вымочите в течение 1–2 дней кирпичи в воде. Влага в них не даст им впитывать её из раствора, и он не будет трескаться.
Потренируйтесь в складывании порядовки без применения раствора, чтобы разобраться со всеми нюансами кладки.

После того как вы основательно подготовились и чувствуете, что всё пройдёт на «Ура!», можете приступать к возведению камина. Рассмотрим два варианта порядовки.

Первый вариант: пошаговая инструкция

Метод возведения данного сооружения спроектировал В. Быков. Он уже доказал свою эффективность не один десяток, а может и не одну сотню раз. Идеально подойдёт для малогабаритных помещений.

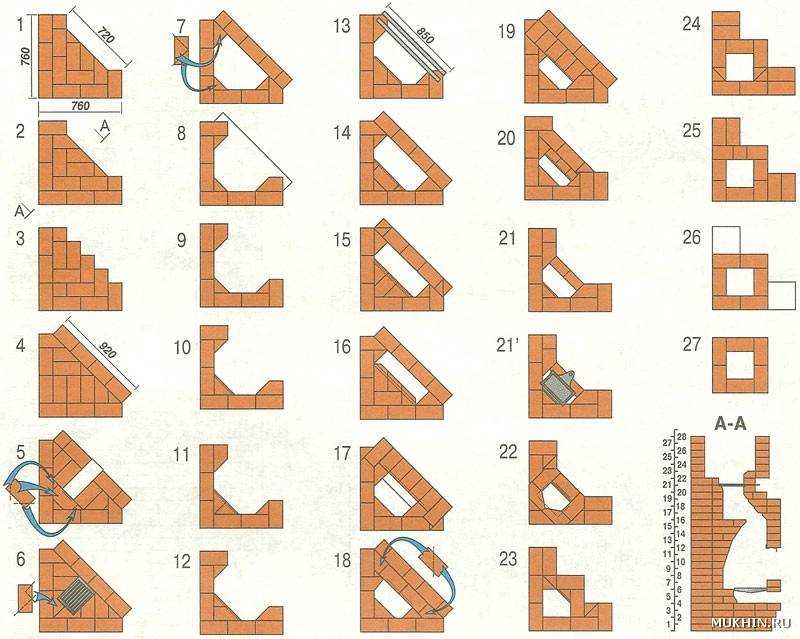

Схема-порядовка по проекту В. Быкова

Из дополнительных материалов для возведения конструкции по этому методу вам понадобятся колосниковая решётка размером 25х25 сантиметров для топочной части и полосы из металла пятимиллиметровой толщины размером 30х50 для потолка в нишах.

Разметьте на фундаменте первый ряд кладки очень аккуратно, чтобы задать правильное направление всей постройке.
На разметку положите первый ряд кладки с соблюдением всех правил и размеров ваших схем и порядовок.
Согласно порядовке уложите 2 и 3 ряды.
Основание топочной части начинается на 4-ом ряду. Сделайте центр этого ряда шамотным кирпичом.
5-й ряд — оформите зольник или отверстие поддува. Для этого хорошо закрепите полоски из металла на кирпичи вокруг камеры.
6-й ряд предусматривает установку колосника и выкладывается шамотным кирпичом по схеме-порядовке.
7-й ряд — начинайте оформлять топку и стороны портала.
8–12 ряды строго по схеме возводите стены портала.
13-й ряд — установка металлических полос или уголков размером 600х50х5 мм. Кладка строго по схеме.
На 14-ом и 15-ом рядах выкладывается «зеркало», которое задерживает тепло и направляет его в комнату. Возводите стену под углом в 20 ^оС.
16-й ряд — постройте ровную площадь для «зуба». Обмажьте её смесью из песка и глины.
Ряды 17, 18 и 19 станут передней стеной камина. Их нужно выкладывать по форме, огибающей «зуб».
Ряды 20–22 — выкладывается «хайло» (часть дымохода) размером 14х27 сантиметров. Сверху на раствор из глины установите дымовую задвижку.
Над задвижкой (ряд 23) формируется дымовое отверстие не совсем обычной формы.
Ряды 24 и 25 предусматривают возведение дымохода с размером внутреннего канала 14х27 сантиметров.
Последний этап — установка металлической трубы, накрытой железным кожухом.

Второй вариант строительства

Этот вариант кладки будет ещё проще предыдущего. Для него нужен квадратный фундамент. Рассмотрим кладку подробно.

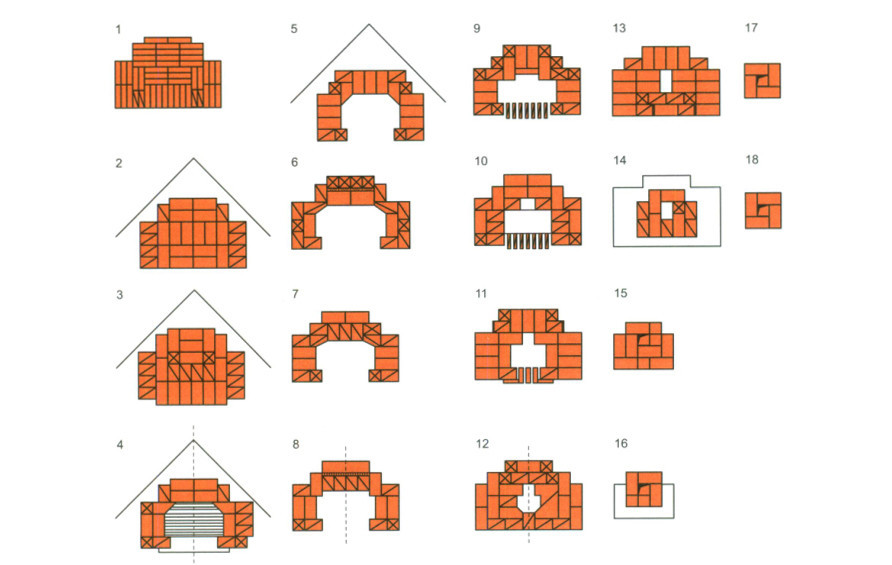

Ещё один способ кладки углового камина

1-я ряд делается точно по рисунку и является основной направляющей будущей конструкции.
2-й ряд предусматривает начало сооружения дровяника, по внешней стороне которого необходимо прикрепить металлический угол.
3-й ряд строго по схеме. На него кладётся лист из металла размером 40–60 сантиметров и толщиной 3–5 мм.
4-й ряд по схеме.
5-й ряд — начало формирования дна топочного отсека из шамотного кирпича.
6–8-е ряды — возведите стены топки красным кирпичом, облицовывая внутреннюю часть шамотным, предварительно разрезав его пополам в толщину.
7–9-е ряды делаются по схеме. Не забывайте про уклон в 20 ^оС.
9–11 ряды — продолжаем делать всё по схеме.
На 12-ом ряду перекройте топку уголками из металла размером 50х50х600 мм.
13 и 14 ряды по схеме.
На 15 ряду задняя стенка и «зуб» готовы и начинается возведение дымохода.
16–17-е ряды — расширение во внешнюю сторону (оформление полки камина).
18–20 — сужение порядовки (формирование канала дымохода).
Ряды 25–29 — возведение трубы дымохода. На 27-м установите дымовую задвижку.

Как только высыхает кладка, можно заняться декоративной отделкой.

Облицовка камина

Угловой камин — украшение вашего дома. Он всегда будет в центре внимания. Поэтому необходимо, чтобы он не только исправно работал и дарил вам тепло, но и визуально был привлекателен. Для этого и существует отделка. Но её сейчас такое огромное количество, что становится трудно остановить свой выбор на чём-то одном. Давайте разберёмся со всеми этими видами.

Оштукатуривание

Оштукатуркнный и покрашенный угловой камин в интерьере

Из всех существующих вариантов облицовки штукатурка — самый простой. Придерживаясь следующих правил, у вас всё получится сделать самостоятельно:

Отделку штукатуркой необходимо начинать только тогда, когда вся конструкция полностью высохла.
Чтобы не пошли трещины, подождите ещё немного пока произойдёт усадка.
Следует подготовить поверхность и углубить швы. Слои отделочного материала должны быть не более 1 сантиметра.
Окрашивайте поверхность жаростойкими красками.
Производите оштукатуривание только на тот материал, на который ложилась кирпичная кладка для лучшей сцепки элементов.

Плитка

Вот такой незатейливый рисунок получается с использованием плитки разных цветов

Произвести облицовку плиткой сложнее, помните об этом. И если не уверены в своих силах, то доверьтесь специалистам.

Советы по отделке плиткой:

Проверяйте сертификаты качества на плитку до её приобретения.
Проверьте наличие инструкции, где описываются режимы использования элементов. Часто современные материалы возможно использовать только при положительных температурах, а к морозу они не приспособлены. Это касается помещений с непостоянным отоплением или открытых веранд.
Правильно подготовьте базу под плитку, чтобы её долговечность радовала вас.

Каменная облицовка

Весьма популярный вариант из-за своей экологичности и долговечности.

Облицовка камнем в одном стиле с интерьером

Как всё не испортить:

Сделайте каменную раскладку сначала на полу, подгоните все размеры под ваш камин. И только после этого крепите её.
Толщина всех деталей должна быть разной. Это придаст большую натуральность вашему камину.
Обработайте поверхность восковым покрытием. Это даст возможность не задумываться о реставрации, в отличие от лакового покрытия, выполняющего исключительно декоративную функцию.

Мрамор

Этот вариант считается классикой жанра. Благодаря тому, что это магматическая порода, он прекрасно справляется с температурными перепадами. Он долговечен и экологически чистый. Имеет большой выбор цветов. Требует хорошей полировки.

Облицовка мрамором — достаточно сложный процесс, так как его трудно обрезать на нужные куски. Но укладка его такая же, как и у плитки. Отличается только клеящий состав. Для мрамора существуют специальные высокопрочные клеи.

Мраморная отделка камина придаёт ему особую грацию и богатый вид

Кирпич

Монтаж кирпичом может оказаться финансово затратным. Лучше такой вариант облицовки для тех, у кого уже есть старая конструкция, которую нужно немного реставрировать.

Не используйте пустотелые элементы. Приобретайте материалы марки от М150. В идеале добавление шамота в кирпич для высоких температур.
Верх камина не укладывайте кирпичом. Лучше используйте плиту.
Вес такой конструкции будет очень большим, убедитесь в прочности фундамента.

Дерево

Такой вариант облицовки не безопасен при использовании открытого огня. Поэтому деревом лучше обшивать электрические камины или, так называемые, фальш-камины.

Использование только дерева при облицовке камина нерационально: часто его комбинируют с другими вариантами

Преимущество такого варианта — это большой ценовой диапазон. Можно выбрать как дешёвые, так и дорогостоящие.
Чтобы продлить срок эксплуатации деревянной облицовки, камин требует постоянного ухода. Обрабатывайте его специальным антисептическим средством.
Такой вариант подходит только для помещений с положительной температурой.
Цельная древесина более долговечна и эстетична.

Комбинирование

Комбинация дерева и плитки

Если вы сделаете облицовку своего камина не из одного материала, а из нескольких, то это может добавить большего колорита и красоты вашей конструкции. Только не нужно хаотично лепить туда всё, что под руку подвернётся. Сделайте это разумно, хорошо продумайте и представьте, как та или иная комбинация будет смотреться.

Видео: постройка и облицовка углового камина с чугунной топкой

Особенности эксплуатации

Прежде чем разжечь камин в первый раз, необходимо подождать до полного испарения воды в растворах кладки. Это около 30 дней.
Первый розжиг осуществляйте с малым количеством топливного материала. Затем постепенно увеличивайте его.
Некоторые топки имеют ограничения по максимальному времени использования. Помните об этом. Нарушение этого правила может привести к разрушению топки.
Заслонка камина открывается во время его работы. Как только топливо сгорело, её нужно закрыть.

Не игнорируйте эти простые правила. В противном случае последствия могут быть непоправимыми. Вплоть до отравления угарным газом из-за незакрытой заслонки.

Теперь вы самостоятельно можете построить у себя дома камин, который подарит вам много приятных и тёплых вечеров в кругу семьи, друзей и близких.

Автор: admin

Когда мы приступили к реконструкции нашего подвала, мы знали, что нашей медиа-комнате в подвале абсолютно необходим источник тепла — зимой в подвалах может быть так холодно! А что может быть красивее камина? Вначале мы решили, что придумаем, как построить искусственный камин для этой комнаты.

Почему стоит выбрать электрический камин? А зачем строить угловой камин своими руками?
Мы обдумывали идею установить газовую вставку. Они могут быть такими красивыми и мгновенно согреваться с помощью пуговицы.
Эта идея не просуществовала долго — цена за одно, но в основном проблема заключалась в вентиляции газового блока.
Стены, в которых нам нужен был камин, находятся под нашим большим крыльцом. Не лучшее место для отвода тепла! Единственная стена с вентиляционным потенциалом была единственной стеной с окном (помните, как мы увеличили окно в подвале с помощью старых двустворчатых дверей? Если вы его не видели — обязательно посмотрите!)
Итак, у нас остался электрический камин.
Мы знали, что захотим сами сделать каминную полку и камин. Потому что вы знаете, что мы любим строить вещи, но также потому, что тогда мы могли бы абсолютно адаптировать их к нашему пространству странной формы.
Мы нашли и купили топку для электрического камина (эта аналогична), которая давала эффект мерцающего пламени, который мы нашли вполне реалистичным. (Наш больше недоступен, но этот получает отличные отзывы).
Угловой камин?! О чем вы думали!?
Как видно на фото выше — ставим камин в угол. Это вовсе не было моим первоначальным планом!
Изначально мы планировали встроить камин в центр нашего встроенного развлекательного центра “Сделай сам”. Но по мере того, как я начал жить с этой идеей, она нравилась мне все меньше и меньше.
Мне казалось, что в одном маленьком пространстве происходит слишком много всего — телевизор или камин не имеют должного эффекта. (Особенно, когда наш спрятанный шкаф для телевизора получился таким удачным! Этому малышу нужно место, чтобы сиять!)
Однажды мы затащили камин в угол, пока работали. И у меня был большой момент вроде лампочки. Мы не планировали ничего грандиозного для этого маленького уголка — и его можно посмотреть из медиа-комнаты (ну, да) и из нашего будущего Hobby Room Pub. Победить!
Я все еще немного сопротивлялся. У меня было довольно невежественное предубеждение против угловых каминов. Я думал, что они выглядели странно и неловко – я был так неправ!
Да, но как сделать так, чтобы угловой камин своими руками выглядел красиво?
Пролистав Pinterest в поисках идей для угловых каминов, я понял, что делает угловой камин лучше всего.
На мой взгляд, неуклюжая часть камина в углу – это угол. Когда стены над камином встречаются в углу, создается большое, пустое, треугольное пространство, которое сложно сделать красивым.
Итак, ниже вы увидите, как мы обошли это.
Наш искусственный кирпич Обработка немецким шмеаровым кирпичом…
Мы уже несколько раз использовали панели из искусственного кирпича в нашем подвале. Кажется, мы не можем помочь себе сами. Раньше мы каждый раз использовали метод Эда, как скрыть швы в кирпичной обшивке, а также красили ее.
Мы хотели сделать искусственный камин из кирпича, но не хотели делать то же самое еще раз. Введите технику немецкого шмеара — получилось чертовски здорово и совсем несложно!
Думаю, вы согласитесь, что мы улучшили этот угол на 1000%!
Едва узнаваем. Продолжайте читать, чтобы увидеть этот угол сейчас…
Как построить искусственный камин в углу (с обработкой German Schmear Brick)
Содержание
Когда мы приступили к перестройке подвала, мы знали, что нашей медиа-комнате в подвале абсолютно необходим источник тепла — зимой в подвале может быть так холодно! А что может быть красивее камина? Вначале мы решили, что придумаем, как построить искусственный камин для этой комнаты.
Почему стоит выбрать электрический камин? А зачем строить угловой камин своими руками?
Угловой камин?! О чем вы думали!?
Да, но как сделать так, чтобы угловой камин своими руками выглядел красиво?
Наш искусственный кирпич, обработанный немецким шмеаровым кирпичом…
Шаг 1: Сборка вставной коробки электрического камина
Шаг 2: Сборка основания искусственного камина
Шаг 3: Сборка облицовки искусственного камина
Шаг 4: Прикрепление искусственного кирпича к камину
Шаг 5. Покройте искусственные кирпичи немецким шмеаром
Как сделать немецкий шмеар:
стены с вертикальным нахлестом
Другие проекты в нашей подвальной медиа-комнате Преображение…
Вы можете найти все наши проекты в подвале медиа-комнаты здесь…
Материалы для искусственного камина:
Электрическая вставка для камина с нагревателем
облицовка из искусственного кирпича
1×8 сосна (для каминной полки)
2×4 и 2×6
шурупы, гвозди и гвоздезабивной (нам нравится этот беспроводной)
состав для гипсокартона, скребок, наждачная бумага
Минеральная краска Fusion цвета Ясень
Как сделать угловой камин своими руками:
Пошаговые инструкции Эда
Шаг 1. Соберите вставку для электрического камина Убедитесь, что у вас есть прочное основание — это единственная часть, которая выдержит любой вес.
Мы использовали кусок необработанной сосны диаметром 1 дюйм, который мы получили из предыдущего проекта, и вырезали его немного больше, чем электрическая вставка, которую мы заказали.
Боковины/остальная часть нашей топки в основном представляет собой съемочную площадку – легкий каркас, покрытый нашей любимой панелью из искусственного кирпича.
Я повернул его сзади, чтобы создать иллюзию, что он поднимается по дымоходу, а не просто по плоскому потолку. Магия сценического мастерства!
Это готовая топка.
Мы подпирали его разными предметами, чтобы проверить разную высоту и глубину всего камина, прежде чем разрезать одну доску. Настоятельно рекомендуется!
Шаг 2: Сборка основания для искусственного камина После определения местоположения, глубины и высоты (это включало в себя заклеивание всей конструкции малярным скотчем, чтобы увидеть все в 3D), мы построили эту основу из 2″x6 ″ каркасный пиломатериал.
Так как основание топки было достаточно прочным, чтобы выдержать вкладыш, нам просто нужно было достаточно конструкции, чтобы удерживать ящик там, где он был нужен.
Установить топку.
Это означало прикрутить его в паре мест.
Головки шурупов позже будут скрыты шпаклевкой для гипсокартона, так что не беспокойтесь о том, что они будут незаметны.
Этап 3: Соберите ложную окантовку камина Лицевая рамка окантовки.
Мы использовали 2″x4″ для боковых сторон и 2″x6″ для верха, чтобы дать мантии множество вариантов крепления.
Я забыл сфотографировать все «тщательно спроектированные» опоры, которые я установил за топкой. (Плохой блоггер!)
На самом деле было немного; некоторые 2″x4″, чтобы соединить фактические стены с фасадом и дать ему поддержку, это действительно все, что я пытался сделать.
Шаг 4. Прикрепите искусственный кирпич к камину Здесь все становится немного сложнее.
Вам нужно будет посмотреть на кирпичи в топке и выровнять линии известкового раствора с кирпичной панелью, которую вы прикрепляете к фасаду. Мне пришлось сделать несколько переделок, чтобы выровнять вещи — немецкий Shmear скроет некоторые погрешности, но человеческий глаз обязательно заметит, если линии не совпадут.
Шаг 5. Покройте искусственные кирпичи немецкой шпаклевкой
Как нанести германскую шпаклевку:
Во-первых, вам нужно покрыть гораздо большую часть панели, чем когда вы просто скрываете швы.
Мы обнаружили, что для эффекта достаточно нескольких кусочков красного кирпича.
Вам также потребуется немного отшлифовать его, чтобы сбить случайный составной выступ. После шлифовки протрите влажной тряпкой и готово — покраска не требуется!
Во-вторых, я нанес сплошной слой гипсокартона как на основание топки, так и на «плинтус» кожуха, чтобы создать эффект твердого цемента.
Это было намного проще, чем обычный гипсокартон, так как вам не нужно ничего гладить.
6. Соберите мантию из искусственного мелиорированного дерева Каждая мантия будет отличаться по размеру.
Мы обнаружили, что размер сосны 1″x8″ подходит. Я обрезала угловые углы для верха и примерила их на место, затем скосила углы переднего края, чтобы максимально скрыть шов.
Регулярно пробуйте его на месте и проверяйте все, прежде чем объединять два раздела.
Я не буду приукрашивать это: присоединиться к митре было огромной болью. Пытаюсь выровнять все это, приклеить и забить пару гвоздей…. столько ругается.
Если у вас возникли проблемы, подумайте о том, чтобы прикрепить их к окантовке из двух частей и закончить их на месте. Это будет означать, что ваш дом пахнет морилкой / отделкой, но это может спасти ваше здравомыслие.
Кожух на заштрихованном камине.
Начинает выглядеть не фальшиво. Когда мантия подойдет, прокрасьте/закончите в своем любимом стиле.

Конечно, мы покрасили нашу обычную домашнюю морилку для восстановленной древесины – это ту же морилку, которую мы использовали для верхней части шкафа для СМИ, сделанной своими руками, – поэтому она идеально сочетается с комнатой.
Шаг 7: Накройте раму углового камина Еще один плохой блогер! Я соорудил (не фотографируя!) небольшую стенку и пристроил ее к верхней части камина, вставкой от того места, где будет стоять каминная полка.
У многих угловых каминов его нет, но мы думаем, что это делает его более реальным — как будто за ним находится настоящий дымоход. Он был построен из 2″x4″ и обшит гипсокартоном из остатков синей доски просто потому, что у меня были остатки синей доски.
Ничего интересного, но я все равно должен был сделать фото. Извините, Робин и читатели!
Шаг 8: Покройте верхнюю часть стены вертикальным нахлестом
Вертикальный нахлест отлично подходит для создания иллюзии высоты в подвале (или любом другом помещении).
Мы решили использовать наш собственный учебник по вертикальной обшивке, чтобы добавить интереса к мантии и рядом с нашим искусственным камином. Он так хорошо сочетается с переделкой двери с полым сердечником, которую мы сделали прямо рядом с ней!
Чтобы основание топки и каминной топки визуально слились воедино, Робин покрасил дно топки минеральными красками Ясень от Фьюжн.
Другие проекты в нашей Подвальной медиа-комнате Преображение…
Скрытый шкаф для телевизора , который делает комнату больше и ярче (вдохновленный Fixer Upper и Pottery Barn – за небольшую часть стоимости!)
Встроенный медиа-шкаф своими руками – это только выглядит дорого
Мы сделали крошечное высокое окно в подвале большим и красивым (менее чем за 50 долларов США)
Потолок из натурального дерева «елочкой» – идеальная великолепная идея потолка в подвале за копейки
Как придать характер скучным стенам с помощью сетчатых панелей
Наш ремонт двери из пустотелых профилей своими руками
Лучший цокольный этаж – и как его установить
и более…
Новинка! Недавно мы закончили камин нашей мечты!
Весь проект можно найти здесь: Учебное пособие по изготовлению электрического камина своими руками из красивой венецианской штукатурки
Есть так много потрясающих каминов, которые можно сделать! Ознакомьтесь с некоторыми красивыми проектами здесь:
Как поставить камин в любом месте! 20+ идей электрического камина своими руками, каминной доски и окружения, которые Wow
Вы можете найти все наши проекты медиа-комнаты в подвале здесь…
Сохранить, поделиться!
4,4К акции
Поделиться
Твит
ВСТРОЕННЫЙ ЭЛЕКТРИЧЕСКИЙ КАМИН СДЕЛАТЬ СВОИМИ РУКАМИ: Как сконструировать и установить камин
Недавно мы с семьей переехали в другую страну и приобрели двухуровневый дом. Первым проектом, который я сделал в новом доме, было расширение кухни. Я взял маленькую закрытую кухню и превратил ее в большую кухню открытой планировки с общим пространством с гостиной. В гостиной очень нужен был встроенный камин, чтобы сделать ее более уютной и связать ее с кухней. Вот как я быстро и легко обрамил стену и установил электрокамин для этого встроенного камина!
Второй частью этой сборки было изготовление и установка книжных шкафов. Подробности о книжных шкафах можно найти в этом посте: Как собрать и установить книжные шкафы.
**Этот пост содержит партнерские ссылки на продукты, которые я использовал или рекомендовал. Если вы покупаете что-то по партнерской ссылке, я могу получить небольшой процент от продажи без каких-либо дополнительных затрат для вас. Я очень ценю вашу поддержку!**
ЭЛЕКТРИЧЕСКИЙ КАМИНИ | ЗВУКОВАЯ БАР | ТЕЛЕВИДЕНИЕ | ТЕЛЕВИЗИОННАЯ КРЕПЛЕНИЕ | ПОТОЛОЧНЫЙ ВЕНТИЛЯТОР | КОВРИК | БОЛЬШАЯ КОРЗИНА
Содержание
Размеры
Наиболее часто задаваемые вопросы о моих встроенных электрокаминах касаются размеров… так что давайте сразу к этому!
Общая ширина этой стены составляет 158 дюймов (чуть более 13 футов). Наши потолки высотой 8 футов.
Книжные шкафы имеют ширину примерно 38 дюймов и глубину 16-1/2 дюйма, включая отделку.
Ширина центральной части встроенного шкафа составляет примерно 74″ (от края книжного шкафа до края книжного шкафа).
Телевизор 65 дюймов и электрический камин шириной 60 дюймов.
Определение планировки
Первым шагом в создании встроенного камина было определение планировки. Лично я основывался на ширине нашего телевизора. Я знал, что хочу, чтобы центр встроенного блока выступал на несколько дюймов за пределы телевизора с обеих сторон. Это определило ширину центральной конструкции для встроенной конструкции (которая в итоге составила примерно 74 дюйма).
Получив ширину центрального блока, я смог определить ширину книжных шкафов по обе стороны от встроенного шкафа. Я хотел, чтобы книжные шкафы были достаточно глубокими, чтобы вместить крупный декор. Книжные шкафы в конечном итоге определили общую глубину встроенного. Я расскажу обо всех деталях встроенных книжных шкафов в другом посте в блоге.
Следующее, что мне нужно было выяснить, это расстояние по вертикали для центрального блока. Это было в основном основано на требованиях к электрическому камину. У моего электрического камина не было никаких требований к высоте под камином (он мог стоять на полу, если бы я этого хотел), но у него были требования к элементам над камином.
Мне пришлось оставить 8 дюймов пространства между верхней частью камина и нижней частью телевизора или любых других предметов. Это уменьшит ущерб от тепла, выходящего из вентиляционного отверстия в верхней части камина.
В моем камине встроен телевизор. Лицевая сторона телевизора находится на одном уровне с гипсокартоном на передней панели встроенного. Поскольку я собирался сделать встроенный телевизор, я хотел добавить звуковую панель. Следовательно, звуковая панель должна быть на 8 дюймов выше верхней части камина.
В конце концов я придумал дизайн, в котором камин находится на высоте 10-1/2″ от пола. Звуковая панель находится на высоте 9 дюймов над верхней частью камина, а между звуковой панелью и нижней частью отверстия для телевизора есть один 2 × 6. Вот как будет выглядеть средняя часть кадра:
Сборка каркаса для электрического камина и книжных шкафов
Каркас для телевизора и электрического камина
В инструкциях для моего электрического камина указано, что каркас должен быть изготовлен из бруса 2×6. 2×6 поддерживают всю глубину камина. Важно прочитать все материалы, прилагаемые к вашему электрическому камину, прежде чем строить каркас.
С чем-то вроде этого (когда я уверен, что мои измерения верны), я предпочитаю делать все разрезы до того, как начну сборку. Я вырезал все свои 2 × 6, чтобы создать каркасную конструкцию, используя торцовочную пилу, и разложил ее на полу в гостиной.
Мне нравится работать умнее, а не усерднее. Для чего-то подобного мне нравится строить структуру рядом с местом, где она будет установлена. Это устранит трудности с переносом конструкции по дому, вверх по лестнице и по углам. Я могу просто наклонить его и вставить на место.
Когда все было на месте, я начал собирать конструкцию. Я сделал это, используя строительные винты 3-1/2″. Я прикрепил горизонтальные элементы к одному из внешних вертикальных элементов и проложил себе путь снизу вверх конструкции. Последней деталью было крепление другого внешнего вертикального элемента к горизонтальным.
Книжные шкафы Обрамление
Обрамление книжных шкафов было намного проще, чем обрамление телевизора и электрического камина. Я начал с того, что сделал две вертикали на книжный шкаф из 2×4.
Для основания книжных шкафов я просто сделал конструкцию 2×6 (я использовал 2×4 для задней и центральной опоры, потому что у меня закончились 2×6). Это была ширина между двумя вертикалями и 16 дюймов в глубину.
Установка каркаса электрического камина и книжных шкафов
Каркас книжных шкафов
Я начал с установки внешних вертикальных конструкций. Я установил их на место, убедившись, что они выровнены и отвесны, прежде чем прикрепить их к полу и стойкам.
Затем я установил каркас основания книжного шкафа. Я выровнял их и закрепил на шпильках. Я также прикрепил вертикальные конструкции к основанию. Последней частью было добавление внутренних вертикальных элементов.
Каркас для телевизора и электрического камина
Когда каркас книжного шкафа установлен, последняя часть каркаса стала центральной частью для телевизора и электрического камина. Когда конструкция была собрана, я поднял ее и поставил на место.
Я прикрепил его к вертикальным опорам книжного шкафа, чтобы он не упал, пока я его выравниваю и закрепляю на месте.
Я начал с того, что убедился, что конструкция достаточно вертикальная, прежде чем я убедился, что она ровная. Используя деревянные прокладки, я выровнял обрамление камина. Затем я закрепил его на месте, ввинтив нижнюю горизонтальную часть в пол, убедившись, что в каждом месте, где я его закрепил, есть прокладка.
Затем я убедился, что конструкция стоит вертикально, и прикрепил ее к вертикальным опорам книжного шкафа в нескольких местах.
Позже я добавил кусок 2×6, чтобы закрыть верхнюю часть проема книжного шкафа. Мне нужно было это, чтобы иметь возможность установить гипсокартон поверх книжных шкафов.
Прежде чем перейти к следующему шагу, я убедился, что мой электрокамин подходит к проделанному отверстию.
Настенное крепление для телевизора
Одна из вещей, на которую я больше всего обращал внимание при обрамлении, — это крепление для телевизора. Я хотел, чтобы телевизор располагался точно по центру выреза, который я для него сделал. Расположение крепления будет разным для каждого телевизора и крепления, поэтому я сохраню для вас подробности.
Главное, что я хотел сделать, это немного отодвинуть крепление для телевизора от стены. Для этого я вертикально прикрутил к шпилькам три деревяшки. Затем я прикрепил две горизонтальные доски к трем вертикальным опорам, убедившись, что горизонтальные доски находятся на правильной высоте для крепления телевизора.
Установка и отделка гипсокартона для встроенного электрического камина
Установка гипсокартона
Несмотря на то, что это не традиционный камин (это скорее обогреватель), я использовал гипсокартон огнестойкого класса. Первым куском гипсокартона, который я установил, была задняя часть слота звуковой панели. Я прикрепил его к обратной стороне рамы.
Назовите меня сумасшедшим, но мне нравится, чтобы даже скрытые части выглядели хорошо. Я мог бы легко обойтись без гипсокартона на задней части отверстия для телевизора, но хотел скрыть часть опор крепления телевизора.
Перед тем, как полностью заклеить отверстие под телевизор гипсокартоном, я добавил кусок фанеры толщиной 3/4″ к основанию отверстия. Я хотел иметь более прочную поверхность, чтобы можно было разместить удлинитель и любую другую электронику. Затем я закончил установку гипсокартона внутри проема для телевизора.
После того, как отверстие для телевизора было готово, я установил гипсокартон на лицевую сторону всей встроенной конструкции. Я позаботился о том, чтобы покрыть все части каркаса, в том числе над и под книжными шкафами.
Грязь и лента для швов гипсокартона
Чтобы скрыть швы, я использовал два разных типа ленты для гипсокартона. Я использовал сетчатую ленту для любых швов на лицевой стороне встроенной конструкции. Я не эксперт по гипсокартону, поэтому не буду вдаваться в подробности о том, как отделывать гипсокартон.
Для любых угловых швов я использовал угловую ленту для гипсокартона. Я нанес глину для гипсокартона, наклеил ленту поверх грязи и добавил еще один слой грязи. Я зачистил все это ножом для гипсокартона.
Я нанес три слоя грунтовки для гипсокартона, чтобы полностью покрыть швы и ленту.
Песок Гипсокартон Грязь
Прежде чем прикоснуться к шлифовальной тарелке, я убедился, что все в непосредственной близости от встроенного покрыто пластиком. Шлифование гипсокартона создает огромный беспорядок! Мне нравится шлифовать вручную, чтобы не устраивать еще больший беспорядок с помощью механизированной шлифовальной машины. Я думаю, что в следующий раз, когда буду шлифовать гипсокартон, попробую мокрое шлифование. Я слышал, что это делает меньше беспорядка.
После того, как глина для гипсокартона высохла, я слегка отшлифовал ее. Я убедился, что все швы ровные, а переходы между глиной и гипсокартоном не были очевидны.
Я убрал всю шлифовальную пыль, прежде чем что-либо устанавливать. Я протер влажной тряпкой гипсокартон, все пропылесосил и вытер пол.
Грунтовка и покраска
После того, как беспорядок был убран, я нанес грунтовку на все поверхности гипсокартона.
Если быть полностью честным с вами, я ждал, чтобы рисовать до самого конца… что, вероятно, было не лучшим решением. Было бы намного проще все покрасить до того, как я установил телевизор и камин. Теперь мне нужно удалить все это, прежде чем я смогу рисовать.
Установка телевизора и электрического камина во встроенный шкаф
Телевизор и звуковая панель
Это была забавная часть, когда я увидел, как мой дизайн действительно воплотился воедино! Я просверлил отверстие в задней части отверстия звуковой панели и в нижней части отверстия телевизора для прокладки шнуров звуковой панели. Я установил трубу для размещения шнуров.
Я установил телевизор на крепление и все подключил. Купленное крепление для телевизора было идеальным… оно позволяло мне регулировать телевизор практически во всех направлениях. Мне удалось идеально отцентрировать телевизор во встроенном проеме.
Еще один вопрос, который я получил, касается доступа к задней панели телевизора. Крепление, которое я купил, позволяет телевизору немного выступать за пределы гипсокартона. Я также могу крутить телевизор. Благодаря этим функциям я могу легко получить доступ к задней панели телевизора и стене за ним.
Электрический камин
Установка электрического камина оказалась на удивление простой! Я поместил его в отверстие и прикрепил к обрамлению четырьмя винтами, входящими в комплект поставки камина.
Затем я добавил поддельные бревна и кристаллы. В электрических каминах нет настоящего пламени… пламя — это просто отражение света, которое выглядит как настоящее пламя. В моем камине есть свет, который исходит из-под фальшивых бревен и освещает кристаллы, делая его похожим на тлеющие угли. На самом деле очень аккуратно!
Последней частью камина было добавление стекла. У меня есть два крючка, которыми он крепится к раме камина, и два установочных винта. Вот и все! Это действительно было очень легко установить!
Это был первый шаг к моему встроенному электрическому камину. Следующим шагом было изготовление и установка книжных шкафов. После того, как они были установлены, оставалось всего несколько последних штрихов, прежде чем встроенный модуль был завершен! Разве это не выглядит потрясающе?!
**Примечание: я не профессионал и не претендую на звание эксперта. Обязательно всегда читайте инструкции ко всем инструментам и продуктам. Безопасность очень важна и должна быть вашим главным приоритетом. Используйте необходимые средства защиты при использовании инструментов (очки, средства защиты слуха, перчатки и т. д.) и пылезащитные маски при шлифовании или резке. Компания Simply Aligned Home не несет ответственности за любые травмы или повреждения. Все мои дизайны не разработаны профессионалами и предназначены только для личного использования.
