Автоматические угольные котлы: конструкция, преимущества, виды

Содержание
  1. Автоматический котел «Ямал» длительного горения
  2. Угольный котел «Барин» с автоматической подачей
  3. Твердотопливный котел-автомат «Карборобот»
Введение

Проблема организации автоматической подачи твердого топлива всегда волновала разработчиков твердотопливных котлов. Если в случае с дровами организовать ее довольно проблематично, то при использовании угля и пеллет ситуация выглядит более реальной. Сегодня в нашем обзоре мы рассмотрим наиболее популярные автоматические угольные котлы, и то как в них реализован механизм доставки топлива в зону горения.

Автоматическая подача пеллет чаще всего производится с помощью мягкого или жесткого шнека. Доставлять уголь в топку шнековым транспортером можно только в том случае, если его фракции достаточно малого размера и однородны, а чаще всего это не так. Сегодня мы рассмотрим несколько угольных котлов, в которых по разному реализован механизм автоматической подачи топлива из бункера в камеру сгорания.

Автоматический котел «Ямал» длительного горения

Каждый, кто отапливал свой дом углем, знает о главной проблеме этого топлива, мешающей организовать его автоматическую подачу в твердотопливный котел. Обычно его фракции различаются в размерах, отсюда автоматизация подачи в том виде, в котором она реализована например в пеллетных котлах становится невозможной. Разработчики автоматического угольного котла «Ямал» решили эту проблему, применив совершенно новый способ подачи, способный эффективно работать даже с фракциями разного размера.

Фото 1: Бытовой угольный котел «Ямал» с автоматической подачей

Суть этого метода, как и все гениальное, чрезвычайно проста. Внутри бункера с наклонными стенками установлен транспортер, подхватывающий куски угля и поднимающий их все выше и выше. В самой верхней точке расположен зубчатый дробитель, который пропускает фракции подходящие по размеру, а те что больше, либо раскалываются о его зубья, либо падают обратно в бункер. Как видите, механизм не содержит сложных конструкций и даже при его выходе из строя, любой сможет наладить его работу своими руками.

Фото 2: Автоматическая загрузка угля в топку котла «Ямал»

Работа котла «Ямал» полностью автоматизирована. Подача топлива, розжиг, сброса шлака, регулировка мощности — все эти процессы происходят автоматически под надзором электронного блока управления. При полном заполнении топливного бункера и заправленной дизельной горелке, угольный котел способен самостоятельно отапливать помещение в течении 20 суток.

Компания производитель выпускает три модели «Ямал» разной мощности. Ниже приведены их основные технические данные:

Типоразмер ЯМАЛ-15 ЯМАЛ-40 ЯМАЛ-100
Мощность, кВт 8-25 25-50 50-100
Объем бункера, м³ 0,35 0,4 0,7
КПД, % 75-80
Цена, руб 175 000 210 000 398 000

С учетом того, что пеллеты пока не получили широкое распространение в нашей стране, роботизированный угольный отопитель, это пожалуй единственный доступный способ организовать автономную систему отопления на твердом топливе в нашей стране. Более подробно об автоматическом угольном котле длительного горения «Ямал» мы рассказывали в одном из наших прошлых обзоров.

Вернуться к оглавлению

Угольный котел «Барин» с автоматической подачей

В твердотопливном котле «Барин» автоматическая подача организована несколько другим способом. Здесь бункер расположен над котлом, и уголь под воздействием силы тяжести опускается в камеру сжигания. Его слеживание на стенках топливного бака предотвращает система обрушителей.

Пройдя соединяющую топку и бункер шахту, окруженную водяной рубашкой, уголь попадает на водонаполненные колосники, где и происходит его сгорание. Конструкция шахты дает возможность предварительно подсушить топливо, для его более эффективного сжигание в топке котла «Барин». Полые колосники заполняются теплоносителем как для увеличения площади теплосъема, так и для препятствованию пригорания угля к их поверхности. Прямо под ними расположен первый отсек зольника, в котором скапливается в основном мелкая зола.

Фото 3: Автоматический твердотопливный котел «Барин»

Прогоревший уголь при помощи шуровочного механизма сталкивается во второй отсек зольника. На пути дымовых газов, все еще содержащих несгоревшие частицы топлива, располагается камера вторичного дожига, выложенная шамотным кирпичом. Здесь происходит высокотемпературное дожигание газов, после которого они пройдя через систему трубчатого теплообменника выводятся в окружающую среду через дымоход.

Управление и контроль работы котла осуществляет автоматическая система управления. Он поддерживает процесс горения на необходимом уровне, контролирует температуру и давление, а также выполняет еще множество функций. Задача владельца сводится к тому, чтобы единожды установить необходимые параметры работы, а затем только добавлять уголь в бункер и периодически чистить зольники.

Ниже в таблице приведены некоторые технические характеристики автоматического котла «Барин»:

Мощность, кВт 18 30 45 60 100
Объем бункера, м³ 0. 17 0.192 0.262 0.328 0.8
КПД, % 80 85
Расход топлива, кг/ч 5,1 8,5 10,4 13 20
Цена, руб 98 500 155 000 175 000 185 000 290 000

Более детально об устройстве, работе, достоинствах и недостатках автоматического отопительного котла на угле «Барин» вы сможете узнать из специального обзора на нашем сайте kotlydlyadoma.ru, посвященного этой модели.

Вернуться к оглавлению

Твердотопливный котел-автомат «Карборобот»

Угольные котлы «Карборобот» выпускаются в двух модификациях: Classic и Classic Bio. Первый предназначен для сжигания исключительно бурого угля, а во втором возможно также использование различной биомассы, такой как щепа, пеллеты, лузга.

Конструктивно этот агрегат представляет из себя основной корпус с топкой и теплообменником, поверх которого закреплен топливный бункер. Внутри, стальной корпус разделен на две части перегородкой, в которой имеется отверстие, через которое раскаленные газы из передней части попадают в заднюю.

Фото 4: Угольный котел длительного горения «Карборобот»

Первый отсек котла «Карборобот» расположен прямо под бункером и представляет собой камеру сгорания и вместительный зольник. Процесс горения топлива происходит на вращающемся чугунном барабане, а образовавшаяся зола падает в зольный ящик.

Во втором отсеке, расположенном позади первого находится трубчатый теплообменник. Проходя через него, дымовые газы отдают свою энергию теплоносителю и затем выводятся в атмосферу.

Всем процессом работы котла управляет электроника посредством нескольких двигателей. По ее команде шаговый двигатель поворачивает колосниковый барабан сбрасывая прогоревшее топливо в зольник и подавая новую порцию из бункера. Двигатель дымососа создает принудительную тягу, направляя раскаленные газы в дымоход через теплообменник.

В одном из недавних обзоров на нашем сайте мы рассматривали российский угольный котел «Прометей» с автоматической подачей, который как две капли воды похож на «Карборобот» как по внутреннему устройству, так и внешне.

В таблице ниже представлены технические характеристики бытовых котлов «Карборобот» Classic:

Типоразмер C 30 C 40 C 80
Мощность, кВт 3-30 5-40 15-80
Расход, кг/ч
7,5
10 20
Объем бункера, л 290 420 460
КПД, % 78-85
Цена, руб 161 700 186 800 350 460

В дополнение к вышесказанному посмотрите небольшое видео об угольном котле «Карборобот»:

Вернуться к оглавлению Заключение

Проанализировав несколько моделей автоматических котлов, мы можем сделать некоторые выводы. Большинство моделей требовательны к размеру угольных фракций и способны автономно работать длительное время только при загрузке топливом требуемого качества. Посему если у вас есть надежный поставщик мелкофракционного угля, можете смело покупать угольный автомат для отопления своего дома.

Твердотопливные котлы с автоматической подачей топлива

Отопительный сезон не за горами, и рачительные хозяева уже начинают задумываться о способах обогрева своего жилища. Современные технологии могут максимально автоматизировать этот, еще недавно бывший таким утомительным, процесс. Но какой твердотопливный котел с автоматической подачей топлива предпочесть? Мы рекомендуем обратить пристальное внимание на пеллетные котлы длительного горения на твердом топливе.

Твердотопливный котел с автоматической подачей топлива

Виды автоматических котлов

Большим недостатком традиционных твёрдотопливных котлов считается необходимость регулярной загрузки определенного количества угля или дров. Автоматическая подача дров в котел достаточно сложна в реализации, а вот если топливо имеет легкую и сыпучую структуру — такой вопрос вполне возможно решить. Итогом технического прогресса в этом направлении стало создание котлов с автоматизированной подачей топлива. Агрегаты, функционирующие на твердом топливе, классифицируются по типу сжигаемого материала на несколько категорий

:

  • Пеллетные котлы.
  • Автоматические угольные котлы отопления.
  • Аппараты, работающие на щепе.
  • Универсальные устройства.

Особенности пеллетных котлов

Данные котлы применяют в качестве топлива пеллеты — универсальный биоматериал, который производится в формате небольших твердых гранул цилиндрической формы. Универсальным его называют вследствие того, что сырьем для промышленного изготовления могут служить самые разнообразные отходы деревообрабатывающего и сельскохозяйственного производства. Пеллеты могут быть сделаны из щепы, соломы, опилок, торфа, отходов семян подсолнечника и т.п. Измельченное сырье прессуется, тщательно просушивается и превращается в качественное топливо.

Пеллетный котел «Старт»

Сам агрегат ничем инновационным не отличается. Это чугунная (в некоторых моделях – стальная) камера с теплообменником, которая опоясана водяной рубашкой. Внутренности котла начинены различными датчиками, которые непрерывно передают на главный контроллер информацию о процессе горения.

Куда более любопытным устройством можно считать шнековый конвейер для твердотопливных котлов, который отвечает за автоматическую подачу пеллет в топку. Топливный элемент высыпается на шнек из загрузочного устройства, а его дозировка регулируется относительно текущей температуры теплоносителя. Если топливо в загрузочном бункере подходит к концу, пользователь будет заблаговременно уведомлен об этом и сможет оперативно заполнить бункер горючим.

Принцип работы автоматического пеллетного котла

Котел на пеллетах с автоматической подачей может доставлять гранулы на горелку двумя различными способами:

  • Шнековая передача. Автоматика полностью контролирует интенсивность подачи топлива. Сам шнек работает практически бесшумно и расходует около 80 Вт/час. Такой способ подачи наиболее часто применяется в бытовых моделях.
  • Использование пневмотранспортера. Гранулы подаются в пеллетный котел при помощи воздуха, закачиваемого в специальные трубки под давлением. Такая автоматика достаточно сильно шумит и потребляет 1,5-2 кВт/час. Несомненным плюсом системы можно считать то, что подача топлива производится лишь раз в сутки, делая котел практически независимым от отключений энергии.

Горелка котла неразрывно связана с системой подачи топлива. Автоматика регулирует скорость подачи пеллет, меняя таким образом температуру теплоносителя. Современные котлы для дома могут варьировать мощность в достаточно широких пределах — от 30% до 100%.

Устройство автоматического пеллетного котла

Горение производится с автоподачей воздуха, что помогает избежать недогара и образования излишков золы. Зола собирается в специальной емкости. Как только теплоноситель разогревается до предельной температуры, автоматика дает команду на отключение котла. Скорость подающего механизма замедляется до необходимого минимума и возобновляется только после остывания до указанной в настройках температуры.

Розжиг котла производится плазменным способом. Система розжига также полностью автоматизирована. При внештатном затухании огня срабатывает специальный датчик, и автоматика выдает команду на повторный розжиг.

Автоматические котлы на угле и щепе

Техническое устройство и основной принцип действия таких котлов мало чем отличается от пеллетных аналогов. Шнековым конвейером сходным образом осуществляется автоматическая подача угля в топку. Процесс розжига и подачи воздушной массы осуществляются автоматически, ориентируясь на информацию специального датчика.

Некоторое различие можно заметить в конструкции шнека. Котлы на угле, работающие в автоматическом режиме имеют более массивный шнек, который приводится в движение достаточно мощным электроприводом.

Автоматический котел на щепе

Котлы на щепе содержат в своей конструкции дополнительный элемент. Речь идет об измельчителе древесины. Действительно, габариты щепы могут быть самыми разнообразными, и некоторые элементы такого топлива попросту не смогут вместить шнек. Специальный нож-измельчитель, который приводится в движение одновременно с конвейером, помогает подогнать размеры щепок приблизительно под единый стандарт.

Существуют и универсальные аппараты, которые могут сочетать в себе функции нескольких устройств. К примеру, автоматический угольный котел комплектуется дополнительным бункером с подачей дров. Разумеется, КПД от сжигания неосновного вида топлива будет ниже, но зато устройство продолжит работать.

Лучшие производители автоматических пеллетных котлов

Принято считать, что наилучшие образцы автоматических котлов изготавливаются за границей, хотя за последние несколько лет качество отечественной продукции повысилось настолько, что уже позволяет им на равных конкурировать с признанными лидерами мирового производства. Отзывы покупателей и объемы продаж на территории России позволяют составить некий рейтинг автоматизированных котлов по странам-производителям, который поможет вам выбрать по-настоящему качественное устройство:

  • Германия. Признанный лидер мирового рынка. Высочайшее качество продукции, автоматика, работающая без сбоев — вот отличительные черты немецких котлов. Автоматические твердотопливные котлы длительного горения из Германии наиболее дорогие из представленных на современном рынке, но они того стоят. Наибольшей популярностью пользуются модели под брендами Heiztechnik и ThermoFLUX.
  • Япония. Японская продукция традиционно отличается высокой степенью автоматизации. Их котлы с автоматической подачей оснащены массой дополнительных функций, значительно увеличивающих удобство эксплуатации. Среди наиболее известных производителей можно выделить компанию Kentatsu.
  • Турция. Турецкие системы отопления на твердом топливе относятся к среднему ценовому сегменту. По своим параметрам котлы от компаний Emtas, Caldera Caltherm или Termodinamik сопоставимы с отечественными аналогами, хотя и проигрывают им в качестве.
  • Китай. Продукция из этой страны традиционно не отличается высоким качеством и надежностью. Достойны внимания лишь несколько моделей, имеющих неплохой функционал и удобную комплектацию. Это котлы на твердом топливе от компании Termal.
  • Сербия. Котлы на твёрдом топливе из Сербии пока еще мало знакомы российскому потребителю. А между тем, аппараты фирмы Radijator заслуживают самого пристального внимания. Они производятся в соответствии со стандартами ЕС и проходят обязательную проверку качества.
  • Россия. Наша страна за последние 5 лет совершила настоящий прорыв в области производства автоматических твердотопливных котлов. Угольные котлы с автоматической подачей топлива, пеллетные модели и универсальные устройства представлены в самом большом разнообразии. Автоматизация на высшем уровне, качественная сборка, привлекательный внешний вид, отличные характеристики — все это позволяет образцам Общемаш Пересвет, Общемаш Валдай, Pereko, Данко пользоваться стабильным спросом.

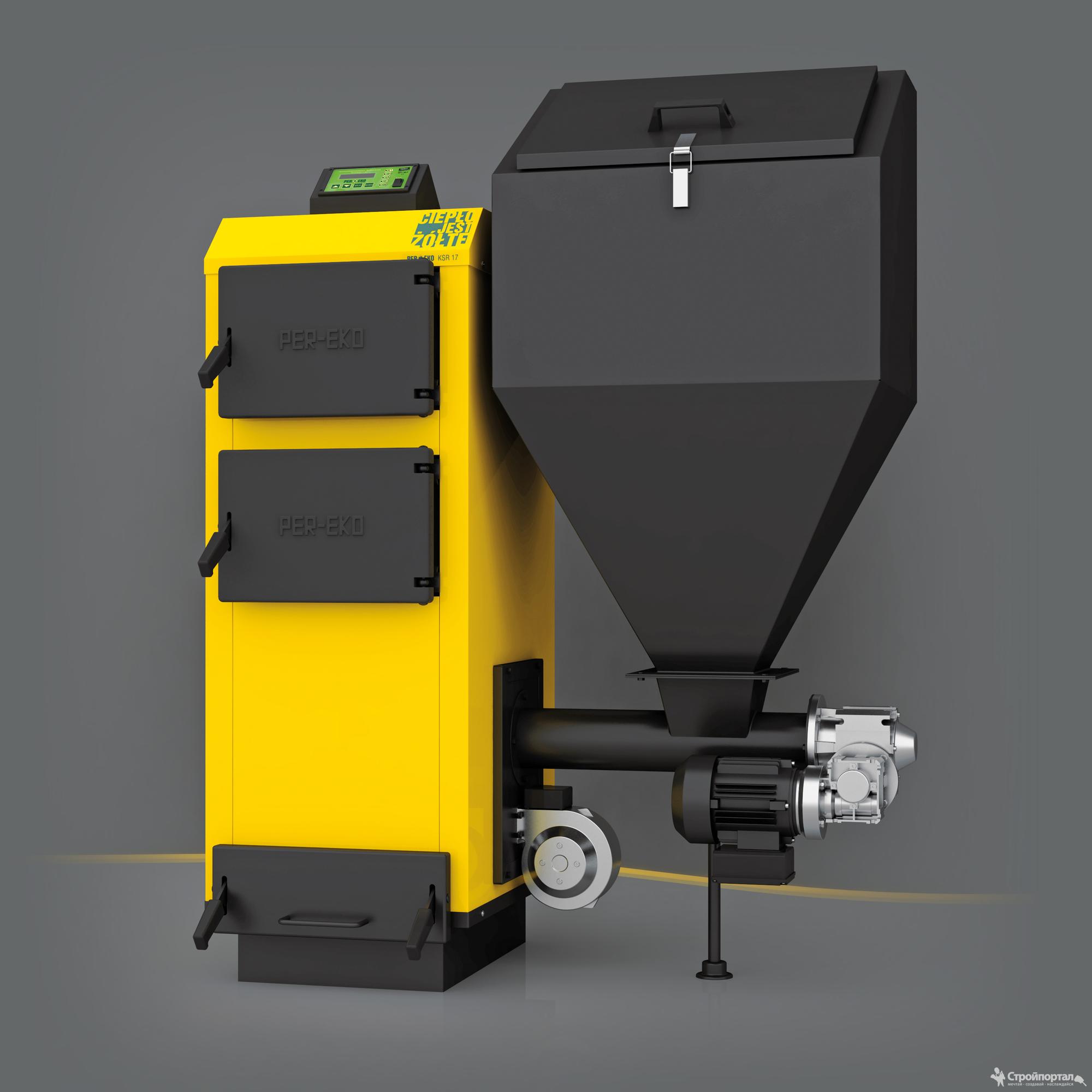

Бытовой твердотопливный котел Pereko

Достоинства и недостатки котлов на пеллетах

Пеллетные автоматические котлы заслуженно пользуются огромной популярностью во всем мире. Их широко используют в частных домовладениях и на производстве. Среди главных достоинств таких теплогенераторов можно отметить:

  • Высокая эффективность работы — до 90%. В сравнении с прочими видами твердотопливных котлов выгодно отличаются по этому показателю.
  • Полностью автоматизированный процесс, включая подачу топлива, розжиг, нагнетание кислорода. Котел требует внимания человека, как правило, не чаще 1-2 раз в неделю.
  • Экологичность и сохранение чистоты в комнате, где установлен котел.
  • Ликвидация опасности перегрева теплоносителя.
  • Практически полное отсутствие инерции. Если подача топлива и воздушной смеси прекращается, пламя в топке практически мгновенно затухает.
Внутреннее устройство котла не пеллетах

Недостатков у пеллетных котлов гораздо меньше, нежели достоинств. И все же, для некоторых пользователей предупредительными факторами могут явиться:

  • Сравнительно высокая цена оборудования и сервисного обслуживания.
  • Энергозависимость. Твердотопливный котел с автоматической подачей топлива не сможет функционировать без подключения к электросети. Кроме того, автоматика чрезвычайно чувствительна к перепадам напряжения и способна легко выйти из строя.
  • Необходимость соблюдения особых условий хранения гранул. Место для хранения должно быть сухим, иначе гранулы биотоплива отсыреют и рассыпятся.

Вывод по теме

Подводя итог, обратите внимание, что пеллетные котлы с автономной подачей топлива могут стать прекрасным решением вопроса обеспечения теплом собственного дома, либо производственного помещения. Автоматический твердотопливный котел позволит полностью забыть о саже, копоти и необходимости постоянного контролировать уровень топлива и температуру. Теперь все эти вопросы можно доверить автоматике, а вам останется лишь наслаждаться теплом и уютом.

Видео по теме:

Автоматические угольные котлы

Ставшие за последние несколько лет не такой уж и редкостью, автоматические угольные котлы, тем не менее, для многих по-прежнему остаются чем-то выходящим за пределы понимания.
И ведь ничего удивительного - угольный котел и вдруг автоматический! Всего несколько лет назад этот термин поставил бы в тупик большинство владельцев частных домов и коттеджей.
Но вернемся к настоящему. Итак, что же представляет из себя автоматический угольный котел...

Краткое описание

Принципиальным отличием автоматических угольных котлов от привычных для всех традиционных, является то, что все функции по управлению работой самого котла и системы отопления - поддержание заданной температуры в доме, поддержание температуры теплых полов и горячей воды, автоматическая подача топлива, работа наддувного вентилятора, работа насосов и смесительных клапанов, переход котла в режим поддержки и обратно в режим работы и т. д. - берет на себя контроллер котла. Именно он отвечает за комфортную температуру в доме, минимизацию обслуживания котла, удобство управления, экономичный расход топлива, высокую экологичность и полноту сжигания топлива. Именно благодаря современной автоматизации котлов DEFRO достигается рекордное время автономной работы, их безопасность, экономичность и максимальная эффективность.

Разумеется, и конструктив автоматических котлов имеет целый ряд существенных отличий, понять которые проще всего можно, ознакомившись с принципом действия котла

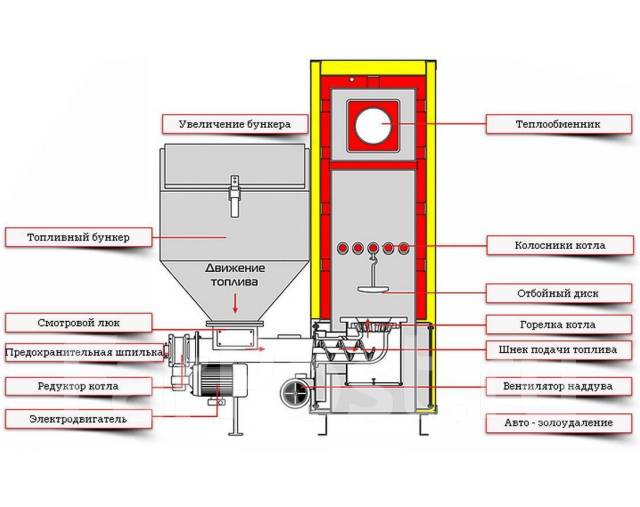

Принцип действия автоматического угольного котла

В основе принципа действия такого котла лежит автоматизированная подача топлива, в нашем случае угля, в камеру сгорания. И как следствие, конструкция такого котла должна содержать в себе, как минимум, механизм подачи топлива в область сгорания и место его хранения. За это и отвечают первые отличительные особенности автоматического котла - сам подающий механизм, причем в зависимости от фракции и качества угля и он может быть разным (см. шнековая подача и поршневая подача), а также топливный бункер, хранящий в себе определенный запас угля, хватает которого в среднем на 3-7 дней непрерывной работы.

Для обеспечения необходимой интенсивности и полноты сгорания угля автоматический котел оснащается одним или двумя (в зависимости от модели и мощности) наддувными вентиляторами, скорость вращения которых, как и частота подачи угля на горелку, управляется упомянутым выше микропроцессорным контроллером - своеобразным мозгом всей системы отопления дома, без которого не может обойтись ни один автоматический котел отопления.

В итоге единовременно на горелке - заключительном необходимом элементе автоматического котла - тонким слоем сгорает строго рассчитанное количество топлива, после чего, после очередного сигнала контроллера, механизм подачи снабжает зону горения новой порцией угля. Именно благодаря взвешенному подходу к единовременной подаче небольшого количества топлива достигается полнота его сжигания и высокая экономичность эксплуатации автоматического угольного котла.

Стоит обратить внимание, что как и в случае с механизмом подачи, для каждого вида угольного топлива предназначена своя горелка. Для автоматических угольных котлов, в качестве основного топлива для которых предполагается использовать уголь фракции "эко-горошек" (5-25 мм) - это ретортная горелка. Для котлов в качестве основного топлива для которых будет использоваться "эко-горошек" (5-25 мм) с большим (до 60%) содержанием штыба (угольной мелочи) - это горелка типа AKM.

Собрать воедино полученную информацию и представить общую картину работы автоматического котла можно довольно легко, один раз посмотрев короткий информационный видеоролик:

Управление

С автоматическими угольными котлами DEFRO, управление со стороны владельца сводится к указанию требуемой температуры в помещении или температуры теплоносителя, а также, если предусмотрено системой отопления помещения, температуры горячей воды и/или теплых полов. Возможен выбор предустановленного режима работы (например, "Приоритет ГВС"), а также работа по расписанию. Все остальное - работа самого контроллера управления, обеспечивающего нужную температуру в соответствующих контурах управления, требуемую подачу топлива и наддув воздуха, а также управление насосов и смесительного клапана.

Подробнее о работе контроллера автоматического угольного котла Вы можете узнать в соответствующей статье - "Функции контроллера. Гибкое управление системой отопления и ГВС.".

Преимущества автоматических угольных котлов

Помимо высокой экономичности автоматических угольных котлов, в сравнении не только с электрическими или жидкотопливными котлами, но и традиционными угольными, автоматические угольные котлы DEFRO обладают целым рядом других, не менее важных преимуществ, к наиболее значимым из которых можно отнести:

  • Надежность и долговечность. О надежности котлов DEFRO можно судить хотя бы по их весу. Превосходя ближайших "конкурентов" по этому показателю в 1,5-2,5 раза котлы DEFRO не только обеспечивают превосходную эффективность теплообмена, но и гарантируют минимальный срок службы. Согласитесь, котельной стали толщиной 5-8 мм прогореть гораздо сложнее, нежели теплообменнику, толщина стали которого часто не превышает и 3-4 мм.

  • Простоту и удобство в обслуживании. Об удобстве обслуживания автоматических угольных котлов DEFRO не один раз уже было сказано самими владельцами этих источников тепла, поэтому пожалуй будет достаточно ещё раз упомянуть лишь о том, что время, отнимаемое на это не самое приятное занятие, с автоматическими угольными котлами DEFRO составляет от 7 до 10 минут в неделю.

  • Уровень комфорта, не досягаемый с традиционными угольными котлами. Обслуживание котла 1-2 раза в неделю, комнатное и GSM-управление, точность заданной для помещения температуры до 1 градуса, полная автоматизация процесса отопления и горячего водоснабжения (при наличии бойлера косвенного нагрева) - простые и необходимые составляющие высокого уровня комфорта для любого владельца загородной недвижимости, обеспечиваемые любым автоматическим котлом DEFRO.

  • Экологичность и чистоту. Автоматические угольные котлы DEFRO на своей родине в Польше прозвали "чистыми угольными котлами" не только благодаря полному отсутствию какого-либо дыма из вытяжной трубы дымохода, но и потому-что в котельном помещении, где установлен автоматический котел DEFRO, никогда не бывает следов копоти, и, как правило, гораздо дольше сохраняется относительная, для такого рода помещений, чистота.

Отличия моделей автоматических угольных котлов

Опираясь на одни и те же принципы автоматизированной работы, различные модели угольных котлов DEFRO имеют некоторые отличия и свои особенности. Предлагаем Вашему вниманию полный модельный ряд автоматических угольных котлов:

Модели от 15 до 75 кВт. Наиболее экономичен для загородных домов и коттеджей, а также небольших торговых центров с постоянным пребыванием людей. Является флагманской моделью среди всех автоматических угольных котлов.

Топливо

Автоматический режим: каменный уголь фракции "эко-горошек" (5-25 мм), бурый уголь фракции 5-45 мм.
Ручной режим: рядовой каменный уголь, рядовой бурый уголь, угольные и торфяные брикеты, дрова, крупная щепа.


Модели от 15 до 75 кВт. Отличается от прочих бытовых автоматических котлов вертикальным теплообменником. Чистить его несколько сложнее, чем горизонтальный, зато необходимость в этом бывает не чаще 1-2 раз в месяц.

Топливо

Автоматический режим: каменный уголь фракции "эко-горошек" (5-25 мм), бурый уголь фракции 5-45 мм.
Ручной режим: рядовой каменный уголь, рядовой бурый уголь, угольные и торфяные брикеты, дрова, крупная щепа.


Модели от 12 до 35 кВт. Благодаря такому диапазону мощности являются самыми экономичными котлами для загородных домов площадью от 90 до 180 квадратных метров. Как и любой автоматический котел DEFRO, оснащен автоматической системой безопасности экстренного выброса топлива (в камеру сгорания) в случае возгорания угля в подающем механизме.

Топливо

Автоматический режим: каменный уголь фракции "эко-горошек" (5-25 мм), бурый уголь фракции 5-45 мм.
Ручной режим: рядовой каменный уголь, рядовой бурый уголь, угольные и торфяные брикеты, дрова, крупная щепа.


Модели от 12 до 35 кВт. Обладает теми же качествами, что и Komfort Eko. Главным отличием является наличие водонаполненных колосников, увеличивающих общую площадь теплообменника и в некоторой степени повышающих эффективность теплообмена.

Топливо

Автоматический режим: каменный уголь фракции "эко-горошек" (5-25 мм), бурый уголь фракции 5-45 мм.
Ручной режим: рядовой каменный уголь, рядовой бурый уголь, угольные и торфяные брикеты, дрова, крупная щепа.


Модели от 10 до 28 кВт. Наиболее компактный и миниатюрный среди всех автоматических угольных котлов DEFRO. Является самым экономичным решением для отопления объектов площадью от 60 до 150 м2. Немногим уступая в функциональности, оснащен упрощенным, по сравнению с другими моделями, контроллером без цветного сенсорного дисплея, имеет ценовое преимущество рядом с автоматическими моделями схожей мощности.

Топливо

Автоматический режим: каменный уголь фракции "эко-горошек" (5-25 мм), бурый уголь фракции 5-45 мм.
Ручной режим: рядовой каменный уголь, рядовой бурый уголь, угольные и торфяные брикеты, дрова, крупная щепа.


Автоматические угольные котлы серии Duo Mini. Модели от 14 до 30 кВт. Оснащены модифицированной прямоугольной горелкой, позволяющей сжигать угольное топливо, характеризующиеся более высокой степенью спекаемости. Как и все модели класса DUO оснащены водонаполненными колосниками.

Топливо

Автоматический режим: каменный уголь фракции "эко-горошек" (5-25 мм), бурый уголь фракции 5-45 мм.
Ручной режим: рядовой каменный уголь, рядовой бурый уголь, угольные и торфяные брикеты, дрова, крупная щепа.


Модели от 15 до 75 кВт. Отличается от вышеописанных моделей системой подачи топлива (поршневая подача), а также горелкой AKM, благодаря чему, позволяет эффективно сжигать угольное топливо с большим содержанием угольной мелочи - штыба. Топливный бункер у данной модели располагается сзади котла. Благодаря продолговатому корпусу позволяет (для ручного сжигания) закладывать более длинные дрова.

Топливо

Автоматический режим: каменный уголь фракции "эко-горошек" (5-25 мм) с содержанием штыба до 50%, бурый уголь фракции 5-45 мм с содержанием штыба до 50%.
Ручной режим: рядовой каменный уголь, рядовой бурый уголь, угольные и торфяные брикеты, дрова, крупные дрова, щепа.


Автоматический угольный котел AKM Duo. Модели от 16 до 30 кВт. Отличается от модели AKM привычной, для большинства других моделей, конструкцией с боковым бункером. Как и AKM, позволяет сжигать уголь с большим (до 50%) содержанием штыба.

Топливо

Автоматический режим: каменный уголь фракции "эко-горошек" (5-25 мм) с содержанием штыба до 50%, бурый уголь фракции 5-45 мм с содержанием штыба до 50%.
Ручной режим: рядовой каменный уголь, рядовой бурый уголь, угольные и торфяные брикеты, дрова, крупная щепа.


Модели от 11 до 27 кВт. Наиболее компактный котел из всей серии AKM. Наиболее экономичен для отопления объектов площадью от 80 до 150 квадратных метров.

Топливо

Автоматический режим: каменный уголь фракции "эко-горошек" (5-25 мм) с содержанием штыба до 50%, бурый уголь фракции 5-45 мм с содержанием штыба до 50%.
Ручной режим: рядовой каменный уголь, рядовой бурый уголь, угольные и торфяные брикеты, дрова, крупная щепа.


Мы всегда готовы предоставить квалифицированную помощь в выборе подходящей Вашим требованиям и пожеланиям модели отопительного котла. Для этого достаточно:

Автоматический твердотопливный котел или котел с ручной загрузкой – какой выбрать

Многообразие моделей твердотопливных котлов на осовремененном рынке может запутать даже разбирающегося в вопросе покупателя. Модели котлов, работающих на твердом топливе, различаются производительностью и принципом работы, видом топлива и материалами, из которых они изготовлены, а также многими другими характеристиками.

Принципиальное различие моделей современных твердотопливных котлов обусловлено способом загрузки топлива. Помимо традиционных котлов с ручной загрузкой, существуют модели, которые оснащены автоматической системой подачи топлива, а также снабженные дополнительными автоматизированными функциями (например, поддержания комфортной температуры в помещении и т. д.). В каком случае лучше выбрать котел с автоматической подачей топлива, а в каком более уместным будет котел с ручной загрузкой и в чем особенности таких котлов рассмотрим в нашем обзоре.

Котлы с ручной загрузкой

Твердотопливные котлы с ручной загрузкой  — это самая традиционная модификация изделий. Загрузка топлива осуществляется в ручную, топливо добавляется по мере необходимости (сгорания). Для таких котлов используется различное топливо – они могут работать на угле и дровах, отходах древесины, торфобрикетах, древесных брикетах. Это достаточно экономичный вариант отопления частного дома, так как универсальность котла по отношению к топливу позволяет варьировать закупку топлива в зависимости от различных условий (стоимости, доступности и т.д.). Также следует отметить, что при всей своей простоте, котлы с ручной загрузкой разработаны с использованием последних научных разработок и гарантируют максимальное извлечение тепловой энергии из топлива.

Кроме того данный класс котлов также представлен несколькими видами, выбирая между которыми вы найдете оптимальное для себя решение. Это традиционные котлы, пиролизные и котлы длительного горения.

Традиционные котлы представлены оборудованием, рассчитанным на использовании в качестве топлива дров. Конструкция такого котла не меняется с давних пор, лишь совершенствуется в топке, за счет чего существенно продлевается время горения топлива. Самая горячая часть такого котла — топочная камера, которая располагается снизу. Выполняется эта часть котла из стали, колосники чаще выполнены из чугуна. Такие котлы отличаются долговечностью. Данный вид отопления прост и безотказен в эксплуатации, не требует частого обслуживания, а лишь своевременной чистки по мере загрязнения. Это комфортное решение для отопления частного дома, деревянного дома или дачи.

Пиролизные котлы это более современное решение в сфере отопления частных домов. Новаторство технологии данного класса агрегатов в принципе разложения древесины на твердые остатки и газы и последующем сжигании этих газов. Главное достоинство таких котлов в высоком КПД. При этом образование золы и сажи в процессе эксплуатации минимально. Однако есть и существенный недостаток такого типа топки — высокие требования к топливу: дрова должны иметь влажность не более пятнадцати процентов, что означает, что могут использоваться только дрова, которые просушивались в течение 1,5-2 лет. В противном случае время горения таких котлов не будет отличаться от традиционных классических (не более 6 часов), и целесообразность их использования теряется.

Котлы длительного горения – это котлы нового поколения в принципе работы и конструктивном решении. Основное преимущество котла длительного горения в простоте конструкции, возможности обслуживания всего 1-2 раза в сутки и лояльным требованиям к топливу (влажность 20%). Твердотопливники с ручной загрузкой регулируются по мощности и могут выдавать заданное количество тепла, для этого необходимо выставить на автоматике нужную температуру и закрыть котле плотно. По сути, действия с котлом сводятся к загрузке дров и выставлению нужной температуры.

К основным преимуществам котлам с ручной загрузкой мы бы отнесли его компактные размеры, универсальность топлива, привлекательную стоимость оборудования, оснащение технологией длительного горения, обеспечивающей комфортное использование.

Автоматические котлы

Автоматические котлы – современный тип котлов, которые имеют принципиальное отличие от традиционных устройств в способности автоматически подавать топливо по необходимости. Эти котлы работают на гранулированном топливе, которое обладает однородностью. В качестве топлива в таких котлах используются пеллеты. Пеллеты производятся из древесных и сельскохозяйственных отходов и торфа, просушиваются в процессе производства, имеют размер до 50 мм, они обладают прекрасными свойствами – сгорают полностью, не оставляя уголь, КПД топлива до 86%, гипоаллергенность, малая зольность, невысокая стоимость. Топливо отличается компактными размерами, обеспечивающими комфортное хранение необходимого запаса топлива.

Автоматические твердотопливные котлы помимо подачи топлива также имеют автоматизированную систему розжига топлива, способны поддерживать заданную температуру, оснащены системой автоматической аварийной защиты. Таким образом можно заключить, что автоматические котлы обладают большим удобством для использования, наиболее комфортны для отопления домов и обеспечивают высокий уровень безопасности процесса.

К основным преимуществам автоматических твердотопливных котлов мы отнесем:

  • Минимальное участие человека в процессе топки и поддержания комфортной температуры дома,
  • Высокую степень безопасности процесса,
  • Простота конструкции обеспечивает долговечность оборудования. не требует специального обслуживания, вероятность поломки конструкции сведена на нет,
  • Чистка котлов после каждого использования не требуется, а значит котлы могут устанавливаться в жилых помещениях,
  • Экономичность – использования пеллет в качестве топлива помимо удобства и экологичности топлива славится своей невысокой стоимостью.

Однако не стоит забывать и о трудностях, с которым наверняка столкнется обладатель автоматического котла. Эти котлы отличаются достаточно крупными габаритами, а значит для них потребуется отдельное помещение, кроме того необходимо предусмотреть помещение для хранения большого объема топлива. Топливо должно содержаться в правильных климатических условиях – недопустима высокая влажность. Оборудование не так автономно в работе, как может показаться на первый взгляд, и мы все рекомендуем периодически наблюдать процесс топки. Также стоит уделить внимание системе вентиляции и дымоходу.

Разобраться в многообразии моделей твердотопливных котлов вам помогут специалисты компании «Белкомин». Компания имеет более чем десятилетний опыт работы на рынке систем отопления, специалисты компании обладают всеми необходимыми знаниями и навыками для того, чтобы подобрать для вас оптимальное оборудование, предусмотреть все тонкости вопрос обустройства системы отопления. Для заказа товара или консультации позвоните по телефонам, указанным на сайте или напишите в окне чата.

Прометей™ - котельное оборудование для отопления: Автоматические твердотопливные котлы длительного горения | prometey54.ru ☎: +7 383 334 08 00 - Прометей™

Котлы длительного горения ПРОМЕТЕЙ™ Автомат. Имеют автоматическую подачу угля из бункера вместительностью до 5 м³ (под заказ производиться бункер с увеличенным объемом) Мощность котлов от 40 до 1500 кВт.

Автоматические угольные котлы Прометей™

Котел длительного горения Прометей™ Автомат, предназначен для отопления жилых помещений, социальных объектов и производственных зданий.



Технические характеристики автоматических котлов ПРОМЕТЕЙ™


  • Модельный ряд представлен котлами мощностью от 40 до 1500 кВт
  • Площадь отапливаемых помещений от 150 до 10 0000 м.кв.
  • Объем бункера для угля,  до 5 м куб. (под заказ изготавливаются увеличенные бункеры)
  • Рекомендуемое топливо: уголь марки Д, фракция 5-50 мм
  • КПД котлов, до 90%

Основные элементы котла Прометей™ Автомат


Автоматические угольные котлы Прометей™ имеют ряд преимуществ:


  • Альтернатива газу. Как по стоимости так и по экологичности. В окружающую среду выделяется минимум продуктов горения.
  • Экономичность. Уголь один из самых доступных и недорогих видов топлива, практически в любом регионе. Котлы Прометей™ разработаны под этот вид топлива и при правильной эксплуатации КПД достигает 90%
  • Автономность. За счёт вместительного бункера и автоматизированного процесса сжигания топлива, котел может работать до 7 дней на одной загрузке угля.
  • Качество котлов. Большинство элементов производятся роботизированными системами с использованием высококачественных материалов.
  • Линейка котлов. Помимо вариантов по мощности от 40 до 1500 кВт, есть возможность заменить стандартный бункер, на бункер увеличенной ёмкости, там самым продлить время автономной работы.


Купить автоматический котел можно по указанным контактам

Видеопрезентация автоматических твердотопливных котлов ПРОМЕТЕЙ™



Котлы твердотопливные с автоматической подачей топлива

Покупайте твердотопливные котлы с автоматической подачей топлива у нас по недорогим ценам.

Если в вашем доме, по каким, либо независимым от вас причинам отсутствует газопровод, и нет возможности использовать газовый котел отопления, единственное правильное решение будет купить котел твердотопливный с автоматической подачей топлива, преимущество которых надежность и стабильность в работе.

В конструкции агрегатов устанавливается специальная горелка, на которую из бункера автоматически подается топливо. Как только температура теплоносителя достигнет указанной отметки, подача прекращается и возобновляется по мере необходимости. Важно отметить, что КПД твердотопливных котлов этого типа превышает 95%. Оборудование способно надежно и эффективно, а главное экономично работать, обеспечивая пользователя необходимым для комфортного проживания теплом. В нашем магазине котел твердотопливный с автоматической подачей топлива отличного качества можно купить по выгодной для себя цене.

Важно отметить, что в конструкции агрегата имеется встроенный вентилятор, благодаря которому удается максимально полностью контролировать и регулировать процесс горения топлива.

Для того чтобы котел начал работать, необходимо загрузить специальным топливом бункер, установка которого выполнена может быть с любой стороны, здесь все зависит от модели используемого отопительного оборудования. Стоит отметить, что рассматриваемый тип оборудования может использоваться в летний период для нагрева сантехнической воды для бытовых нужд.

Стоит отметить, что котел твердотопливный с автоматической подачей топлива в Украине является одним из самых выгодных источников тепла, связанно это с доступностью и недорогой стоимостью используемого топлива. В качестве топлива применяются пеллеты или уголь. В нашем магазине этот вид теплогенераторов представлен в широком ассортименте, поэтому обратившись к нам, вы сможете купить агрегат полностью подходящий для установки в систему отопления именно вашего дома.

Основные преимущества использования твердотопливного котла с автоматической подачей топлива

Все рабочие прочесы этого вида оборудования протекают в автоматическом режиме, все, что требуется от пользователя это несколько раз в неделю заполнить бункер топливом и выставить требуемую температуру нагрева теплоносителя. Важно отметить, что котел твердотопливный с автоматической подачей топлива отличного качества отличается высокой надежностью и безопасностью в работе, за этим следят специальные датчики, которые установлены в конструкции оборудования.

Температуру теплоносителя контролирует установленный терморегулятор, в случае если температура снизится, ниже установленного предела на 5 градусов подается сигнал и автоматически включается шнек, с помощью которого производится дозагрузка топочной камеры используемым топливом. Стоит отметить, что в нормальном режиме работы топливо в топочной камере тлеет. Огромное преимущество этого оборудования заключается в том, что топливо сгорает полностью. Сразу после выполнения дозагрузки включается вентилятор и в топку начинает поступать воздух в результате чего топливо воспламеняется и в считанные секунды температура теплоносителя повышается до требуемого предела. Вентилятор отключается автоматически, как только температура теплоносителя достигнет верхнего установленного значения.

Сегодня в нашем магазине продажа котлов твердотопливных с автоматической подачей топлива осуществляется по выгодной цене, что позволяет при необходимости купить высококачественное и надежное оборудование с приличной экономией.

Как выбрать твердотопливный котел с автоматической подачей топлива?

Прежде всего, напомним основные доступные виды твердого топлива: каменный и бурый уголь, горючие сланцы, торф и древесина. Если вы решили отапливать свой дом твердым топливом, то, прежде чем выбрать котел, вам необходимо понять, какой из вариантов твердого топлива наиболее доступен в той местности, где вы живете.

Не секрет, что любой твердотопливный котел требует определенного участия человека: принести топливо, растопить, подбросить в топку, вынести золу. Насколько часто нужно подходить к котлу для «дозаправки» и чистки – зависит от нескольких факторов: теплопотерь дома, зависящих от качества строительных материалов и качества строительства, температуры на улице, и, самое главное, от самого котла.

Но каким бы хорошим ни был твердотопливный котел, оставить его зимой без присмотра более чем на сутки никак не получится, иначе вы рискуете вернуться в замерзший ледяной дом. К счастью, решение проблемы есть – это твердотопливный котел с автоматической подачей топлива.

Существует несколько вариантов твердого топлива, пригодных для котлов с автоматической подачей. Очевидно, что главное требование, предъявляемое к такому топливу – это размер и однородность его частиц: они должны быть примерно одного размера, не очень крупные и не очень мелкие для того, чтобы подающий механизм не забивался и отправлял в топку ровно необходимое количество для горения.

Таким топливом может быть каменный или бурый уголь – фракцией от 4 до 25 мм, или древесные гранулы от 6 до 8 мм. Что касается гранул, или как их еще называют, пеллет, то они могут быть не только из дерева. На сегодняшний день сырьем для пеллет могут быть также и различные отходы переработки сельхозпродукции: лузга подсолнуха, шелуха овса, сено или солома, непригодные для корма, и даже куриный помет и куриный подстил.

Что касается плюсов и минусов разных видов твердого топлива, то стоит отметить, что черный уголь при горении дает больше тепла чем бурый, а белые древесные пеллеты дают больше тепла и меньше сажи и смолы, чем сельхоз-пеллеты.



Итак, с топливом определились, выбираем котел. Прежде всего, нужно понять, в каком режиме вы планируете его эксплуатировать – только в автоматическом или в комбинированном: например, используя дрова и уголь по выходным, загружая котел вручную, а в остальное время (когда никого нет дома) - в автоматическом режиме.

Начнем с универсальных вариантов. Например, чугунный многотопливный котел итальянского производства Lamborghini Ecologik может работать на дровах, угле, торфе или брикетах, а, после установке на него дополнительного оборудования (дверь-переходник, пеллетная горелка, шнек и бункер), на пеллетах.  Причем, дополнительное оборудование можно установить на котел, не снимая основного. Это значит, что как только в топке прогорит уголь (или дрова), вы можете открыть основную дверь зольника, удалить золу и закрыть котел другой дверью, на которой установлена пеллетная горелка, и продолжить эксплуатацию котла в автоматическом режиме. Затем, при необходимости, данную операцию вы можете повторить в обратном порядке – перевести котел на кусковое топливо с ручной подачей.

Точно таким же образом можно использовать комбинированный твердотопливный котел чешского производства VIADRUS LP A0C. Также, как и Ecologik, его можно дооборудовать и использовать в автоматическом и ручном режиме. И это не просто пеллетный котел с автоматической подачей, это твердотопливный котел с плавной регулировкой мощности и блоком дистанционного управления онлайн через GSM или Wi-Fi.

Еще один интересный вариант от Viadrus – это котел Fanda. Его особенностью является комбинированная загрузка. Благодаря наличию в котле двух отдельных топок, он не требует дооборудования для перехода с одного вида топлива на другой. В верхней части котла находится дровяная топка, а в нижней – топка для пеллетной горелки. Таким образом, пока вы дома, вы топите котел дровами. А в ваше отсутствие, когда загруженные в топку дрова сгорят, автоматика котла сама запустит пеллетную горелку, и к вашему возвращению вас будет ждать теплый и уютный дом. Котлом Fanda также можно управлять на расстоянии с помощью смартфона или планшета.

Подобную конструкцию с двумя топками предлагает и чешский ATMOS - это котел ATMOS DC…SP. При этом, одна из топок не просто дровяная, но еще и пиролизная – то есть с газификацией древесины, где процесс сжигания дров более эффективный и более продолжительный по времени.

Однако, каким бы заманчивыми ни выглядели комбинированные котлы, они все же уступают котлам, сконструированным только для автоматической подачи топлива. И вот почему: у автоматического котла более сложный трёхходовой теплообменник, в котором продукты сгорания проходят более длинный путь, прежде чем попадут в дымоход, а, следовательно, отдают больше тепла в систему отопления. Таким образом, меньше топлива расходуется, а это – экономия ваших средств, сил и времени.



Один из таких котлов - это чешский OPOP Biopel Premium.  Основными его преимуществами являются: высокий класс энергоэффективности (5й класс) с КПД выше 90%, компактные размеры и модульная компоновка. Горелку на котел можно установить, как слева, так и справа, в зависимости от конфигурации котельной. Кроме того, котел имеет несколько вариантов приставных компактных бункеров емкостью 60, 150 и 250 кг, а также отдельный бункер на 220 кг с возможностью увеличения его до 350 кг. Более того, компактный бункер можно оснастить системой пневматической подачи пеллет, и он будет пополнятся автоматически из основной емкости, которая может находиться за 10 метров от котла в соседнем здании.

Также котел Biopel Premium благодаря «умному» блоку управления и горелке нового типа, имеет возможность плавной регулировки мощности в диапазоне от 20 до 100%. Это значит, что котел может поддерживать нужную температуру в системе, расходуя при этом минимум топлива, а, при необходимости, автоматически выходить на максимальные показатели мощности и температуры для быстрого нагрева бойлера ГВС или теплового аккумулятора.

К блоку управления котла можно подключить датчики температуры дыма, теплоносителя подачи и обратной линии, воздуха в помещении и на улице. Обработав их показания, он сам настроит оптимальный режим работы пеллетной горелки, тем самым сокращая ваши расходы и обеспечивая максимальный комфорт. От пользователя требуется только выбрать нужный режим работы.

Кроме того, блок управления позволяет все настройками производить дистанционно с планшета или смартфона и позволяет управлять: двумя смесительными контурами отопления, пятью насосами, бойлером ГВС, теплоаккумулятором и т. д.

Помимо прочего, Biopel Premium имеет такие полезные опции как: программируемый комнатный термостат RT-10 (кроме функций термостата повторяет все функции панели управления, тем самым избавляет вас от необходимости заходить в котельную), компрессор очистки горелки и теплообменника (периодически в автоматическом режиме сдувает высоким давлением воздуха весь нагар в котле и на горелке), система автоматического золоудаления (удаляет всю золу из зольника котла в приемный ящик).

Котел OPOP Biopel Premium своей концепцией напоминает смартфон, в котором производитель базово установил большой набор нужных функций, а пользователь на свое усмотрение может дополнить его любыми другими.

Если в вашем городе стоимость калиброванного угля сопоставима с стоимостью пеллет, то обратите внимание на автоматические котлы серии OPOP Н8. Уголь значительно дольше горит и выделяет намного больше тепла. К тому же, котел, в зависимости от комплектации, может сжигать любое калиброванное или гранулированное топливо: бурый и черный уголь, пеллеты любого происхождения – древесные или сельхоз-пеллеты.

Такая всеядность обеспечивается благодаря установленной на котле горелки особой конструкции - РЕТОРТНОЙ. В рабочем состоянии горелка внешне напоминает вулкан. Для сжигания пеллет на горелку дополнительно устанавливается насадка-воротник - для максимально эффективного горения.

Возможности блока управления OPOP Н8 такие же, как и у котла Biopel Premium, в том числе и управление через интернет.

Таким образом: при выборе автоматического котла нужно отдать предпочтение какой-то одной из особенностей его конструкции – универсальность, которая дает возможность использовать котел на любом доступном виде твердого топлива или максимальная эффективность котла умноженная на его длительную автономность и возможность управления на расстоянии.

И, конечно, не забываем про Laddomat  - трехходовой термостатический смесительный клапан, который:

  • повышает эффективности работы твердотопливного котла, увеличивая период его работы на одной загрузке,
  • обеспечивает быстрый выход на режим работы котла после растопки,
  • регулирует процесс загрузки аккумулирующего бака,
  • защищает котел от перегрева при отключении электроэнергии.



Угольный котел | Адирондак Печи Тепловые Системы



уголь> Чистое горение Автоматические котлы

Keystoker Угольный котел

  • Угольные печи спроектированы с учетом простоты установки и легкого доступа для обслуживания
  • Доступен B.T.U. рейтинги в час. от 85 000 до 528 000
  • Доступны двухтопливные котлы, работающие на угле и мазуте
  • Поставка всей горячей воды для бани и кухни в дополнение к отоплению дома
  • Обильное количество горячей воды - 200 галлонов или более каждый час каждый день
  • Если дымоход недоступен, доступны модели с вытяжной вентиляцией через стену.
  • Качество, удобство обслуживания и экономия в одном комплекте
  • Термостатическое управление

Информация о пакете экономических стимулов

Ручные угольные или масляные котлы

  • Экономичный нагревательный элемент с высочайшим качеством по цене
  • Разработан для простоты установки и легкого доступа для обслуживания
  • Качество, удобство обслуживания и экономичность в одном комплекте

Автоматический угольный котел

  • Котел паровой или водогрейный

Как это работает?

Технические характеристики

Угольный котел - обзор

Сжигание в псевдоожиженном слое

Хотя пылевидный угольный котел представляет собой наиболее эффективный тип угольной электростанции, существуют альтернативы. Один из них - котел с псевдоожиженным слоем. Этот тип системы сжигания способен сжигать гораздо более широкий спектр видов топлива, чем установка для ПК. Он работает при более низкой температуре, что снижает проблему образования оксидов азота, и он также может включать улавливание серы внутри камеры сгорания, что в принципе приводит, по крайней мере, к более легкому контролю за выбросами.

Концепция псевдоожиженного слоя проста: создать твердотельный реактор, имитирующий жидкофазные реакторы. Если слой песка, мелко измельченного угля или другого мелкого твердого материала помещается в контейнер и через него продувается воздух высокого давления снизу, частицы, при условии, что они достаточно малы, увлекаются воздухом и образуют плавающий - или псевдоожиженный - слой твердых частиц над дном контейнера.Этот слой твердых частиц теперь ведет себя как жидкость, в которой составляющие частицы постоянно перемещаются взад и вперед и сталкиваются друг с другом, как молекулы в жидкости. Как тип реактора, это дает некоторые значительные преимущества, поскольку он способствует более быстрой и тщательной реакции между частицами внутри слоя или между частицами и воздухом в случае горения.

Псевдоожиженный слой впервые был использован в перерабатывающей промышленности для повышения эффективности химических реакций между твердыми частицами путем моделирования условий жидкофазной реакции и в качестве простого метода сокращения выбросов промышленных предприятий.Только позже его применение для производства электроэнергии было признано. Его использование сейчас широко распространено. В псевдоожиженном слое можно сжигать различные угли, а также другие более бедные виды топлива, такие как торф, отходы очистки угля, нефтяной кокс, древесину и другую биомассу.

Псевдоожиженный слой, используемый для выработки электроэнергии, содержит только около 5% угля или топлива в фактическом слое. Остальная часть слоя в основном состоит из инертного материала, такого как зола или песок. Температура в псевдоожиженном слое составляет около 950 ° C, что значительно ниже, чем температура в центре пылеугольной печи.Эта низкая температура помогает свести к минимуму образование оксидов азота. Реагент, такой как известняк, также может быть добавлен в слой для улавливания серы, уменьшая количество диоксида серы, выделяемого в выхлопной газ. Еще одно преимущество псевдоожиженного слоя состоит в том, что трубы котла могут быть погружены в сам слой, что обеспечивает чрезвычайно эффективный улавливание тепла (но также подвергает трубы потенциально высокому уровню эрозии).

Существуют три основных типа используемых электростанций с псевдоожиженным слоем.Самый простой из них, называемый установкой с кипящим слоем, по сути, представляет собой обычный котел, в котором камера сгорания заменена псевдоожиженным слоем. Воздух вдувается в камеру с относительно низкой скоростью из-под слоя для поддержания ее жидкого состояния, а топливо вводится сверху. Зола удаляется снизу, как в установке ПК, и дополнительно над слоем вдувается надгораемый воздух для завершения процесса сгорания. Установки с барботажным псевдоожиженным слоем часто используются на заводах по производству биомассы.

Вторая, более сложная конструкция - установка с циркулирующим псевдоожиженным слоем.В этом типе псевдоожиженного слоя частицы псевдоожижаются с высокой скоростью с помощью высокоскоростного воздуха, и создается циклическая псевдоожиженная масса (см. Рисунок 3.7). Высокоскоростные частицы в этом типе установки проходят вверх из камеры сгорания, а затем восстанавливаются и рециркулируют, пропуская поток дымовых газов и частиц через циклонный фильтр, который возвращает частицы в слой, позволяя дымовым газам течь. вперед. Такие установки обеспечивают хорошее перемешивание и длительное время пребывания частиц, так что контроль выбросов с использованием добавок в слое может быть более эффективным.Они также способны сжигать топливо с более высокой теплотворной способностью, такое как антрацит, которое было бы труднее полностью сжечь в реакторе с барботажным слоем.

Рисунок 3.7. Котел с циркуляционным псевдоожиженным слоем.

Министерство энергетики США.

Циркуляционный слой может удалять от 90% до 95% серы из угля, в то время как барботажный слой может обеспечивать удаление от 70% до 90%. Максимальная эффективность преобразования энергии составляет 43%, как и у традиционной пылеугольной электростанции. Однако такой высокий КПД может быть достигнут только с более крупными установками, которые могут использовать более крупные и, как правило, более эффективные паровые турбины при оптимальных условиях пара.Усовершенствованные установки с псевдоожиженным слоем построены со сверхкритическими котлами для достижения такой высокой эффективности преобразования.

Третий тип конструкции псевдоожиженного слоя, названный псевдоожиженным слоем под давлением (рис. 3.8), был разработан в конце 1980-х годов, а первые демонстрационные установки, использующие эту технологию, были построены в середине 1990-х годов. Слой под давлением похож на барботажный слой, но работает под давлением от 5 до 20 атмосфер. Это позволяет достичь более высокой общей эффективности.

Рисунок 3.8. Схема установки сжигания в псевдоожиженном слое.

Министерство энергетики США.

Работа под высоким давлением означает, что дымовые газы, выходящие из котла, могут проходить через газовую турбину для улавливания дополнительной энергии для выработки электроэнергии. Это в дополнение к энергии, вырабатываемой традиционным паровым циклом. В принципе электростанция с псевдоожиженным слоем под давлением способна обеспечить эффективность преобразования 44–45%, но на практике они не достигли этого уровня. Самая крупная из действующих электростанций с псевдоожиженным слоем под давлением - это блок мощностью 360 МВт в Японии.Эта установка со сверхкритическим котлом имеет заявленный КПД 42%.

Хотя доступны коммерческие электростанции с псевдоожиженным слоем мощностью более 400 МВт, они не оказались столь же эффективными, как сверхкритические электростанции с ПК для сжигания угля. Их выбросы оксидов серы и азота, хотя и ниже, чем от электростанции с ПК с неограниченными выбросами, часто слишком высоки, чтобы соответствовать законодательным нормам, и требуются дополнительные меры для контроля выбросов. Однако установки могут сжигать различные виды топлива, кроме угля.Это сделало их привлекательными для ряда проектов, в которых должно сжигаться низкосортное топливо, топливные отходы или биомасса.

Как прокалили паровые системы, работающие на угле

Опубликовано: 21 ноября 2014 г. - Дэн Холохан

Категории: Steam

Подвал был затхлым, как книжный магазин, и тени, отбрасываемые единственной 100-ваттной лампочкой, висели, как старая одежда, на стенах. Мне казалось, что я вернулся на семьдесят лет назад во времени.

«Раньше они сжигали уголь», - сказал он, стреляя лучом своего фонарика в темноту.

«Я знаю», - сказал я. «Я могу сказать по трубопроводу».

"Трубопровод вокруг котла?" он спросил.

«Нет, главное», - сказал я. «Посмотрите, как он полностью обтекает подвал». Я направил свой свет на трехдюймовую горизонтальную трубу, опоясывающую весь подвал, прежде чем вернуться назад к котлу.

"При чем здесь уголь?" он спросил.

«Так в угольную эпоху работали электросети», - сказал я. «Котел включался и работал около десяти часов без остановки. У них был весь день, чтобы выпустить воздух. Вот почему они проложили магистраль вот так. Одна длинная труба, по всей длине подвала.

« Я никогда не давал этого много думал, - сказал он. - Имеет ли значение то, что мы делаем? »

« Когда мы заменяем котел? «Да, конечно!» - сказал я. «Старожилы усвоили это на собственном горьком опыте в тридцатые годы, когда они начали переводить эти рабочие места на нефть.«

« Что случилось? »

« Ну, у многих из них были проблемы с неравномерным нагревом. Это потому, что изменилась продолжительность цикла горения, - объяснил я. - Это главное различие между угольным котлом и нефтяным котлом, знаете ли. Топливная горелка включается и выключается. «

« Но какое это имеет отношение к длине магистрали? »- спросил он. Я мог сказать, что он немного запутался.

« Я вам скажу, но Вы должны пообещать использовать свой мысленный взор, чтобы понять, о чем я здесь говорю.Если вы этого не сделаете, вы никогда этого не получите, хорошо? »

« Хорошо. »

« А теперь подумайте, как проникнуть в систему. Перед запуском котла все трубы над водопроводом заполнены воздухом, верно? "

" Верно. "

" И когда пар выходит из котла, он должен вытолкнуть весь воздух из труб. чтобы добраться до радиаторов. "

" Я знаю это ", - сказал он.

" Хорошо, а как воздух выходит? "- спросил я.

" Через вентиляционные отверстия радиатора "

" Верно.И какие радиаторы нагреваются в первую очередь? »

« Ближайшие к котлу », - сказал он.

« А какие радиаторы нагреваются последними? »

« Самые дальние от котла », - ответил он. Так где же поставить термостат? »- спросил я.

Он начал смеяться.« Это всегда проблема, не так ли? »

« Да, конечно, есть, - сказал я. - Но вернемся в уголь. дней, это не было большой проблемой, потому что котел работал весь день. Он никогда не выключался. Помните тот десятичасовой цикл, о котором я упоминал ранее? В этом вся разница в мире.«

» Вы имеете в виду, что у радиаторов больше шансов нагреться на всем протяжении? »

« Да, именно поэтому старожилы использовали магистраль, как и они, - одну длинную опоясывающую магистраль, полностью опоясывающую подвал. с короткими взлетами на радиаторы. Они знали, что все радиаторы в конечном итоге нагреются, потому что котел проработал десять часов. «

« Так что же происходит с масляным котлом? »- спросил он.

« Подумайте об этом, - сказал я. очень быстро делает пар.Пар устремляется из котла и быстро попадает в магистраль, выталкивая воздух из околокотловых радиаторов. Они нагреваются и отключают термостат, который обычно находится где-то посередине здания. «

« Он отключает горелку до того, как все радиаторы в основной магистрали нагреются! »- выпалил он. Он видел это мысленным взором.

"Верно. Масляный котел включается и выключается. Угольный котел - нет. Вскоре нефтяники поняли это. Они поняли, что не смогут обеспечить свою новую работу, связанную с сжиганием нефти, этой длинной опоясывающей магистралью.Они начали делать что-то по-другому. Вместо одной длинной магистрали они отводили несколько более коротких магистралей от коллектора парового котла. Они рассчитали эти более короткие магистрали таким образом, чтобы перепад давления в каждой из них был более или менее одинаковым. Это было из учебника. При таком трубопроводе у них было больше шансов подать пар ко всем радиаторам во время первого цикла обжига ».

« Я видел системы с таким трубопроводом, - сказал он, - но я никогда не задумывался об этом ».

«Это были системы с нефтепроводом», - сказал я.«И они сделали еще одну очень важную вещь с этими системами».

"Что это?"

«Они позаботились о том, чтобы использовать основной вентиль большой мощности около конца каждой из своих магистралей».

"В самом конце?"

«Нет, они отодвинули каждое вентиляционное отверстие примерно на 15 дюймов и поместили его на ниппель, чтобы защитить его от гидроудара, который иногда ударяет о конец магистрали».

«Я тоже их видел», - сказал он. «Так что же нам делать с этой работой?»

"Ну, раз уж он был построен для угля, то, вероятно, у вас возникнут проблемы, когда вы поменяете котел.Помните, что новые паровые котлы, которые мы используем сегодня, не содержат столько воды, сколько старые, которые мы вынимаем. Они срабатывают при низком уровне воды намного быстрее ».

« Расскажи мне об этом! »- засмеялся он. долгое время, прежде чем он отключится от температуры или высокого давления. "Я проследил путь магистрали своим фонариком.

" Я понимаю, что вы имеете в виду, "сказал он.

" Единственный способ, которым вы собираетесь быть успешным является удаление воздуха из конца этой магистрали с помощью нескольких основных вентиляционных отверстий, подключенных к коллектору.Фактически, если вы хотите, чтобы он работал еще лучше, добавьте одну или две основные вентиляционные отверстия по ходу трассы. Именно так часто поступали старожилы, когда переводили угольную шахту на нефть. Они не могли починить сеть, поэтому сделали следующее. Они чертовски вентилировали их. "

" Могу я просверлить и постучать по магистрали для вентиляции ", - спросил он.

" Да, вы можете, - сказал я, - "Но помните, вентиляция будет вентилироваться только так быстро как позволит отверстие в трубе. Если вы выберете отверстие в восемь дюймов, вы не сможете выпускать много воздуха.Лучше прорезать тройник в линии и выпускать воздух через отверстие как минимум 3/4 дюйма.

«Это означает, что я должен разрезать трубу и нарезать ее на месте», - сказал он. «Это будет непросто».

"Кто сказал что-нибудь о том, что все просто?" Я спросил. Мы оба засмеялись.

"Почему старому котлу не нужны все эти форточки?" он спросил. «Я только вижу там одно главное вентиляционное отверстие». Он указал на это своим светом.

"Ну, эта система работала бы лучше с вентиляционными отверстиями. Я могу вам сказать это точно.Причина, по которой он не работает с короткими циклами, - это объем воды. У тебя много воды, с которой можно работать в этом старом звере.

«У меня не будет много воды в моем новом бойлере», - сказал он, потирая бороду.

«Нет, не станешь. И поэтому проблема будет возникать при замене бойлера. Клиент клянется, что этого никогда не было до встречи с вами, и вы собираетесь уйти, держа сумку. "

" Это слишком часто случается в моей жизни ", - сказал он. Я сказал.«Нет, если вы знаете о трубах, а также о котле, когда оцениваете работу. Посмотрите внимательно на сеть и обратите внимание, как они проходят через подвал. Если вы видите длинную опоясывающую магистраль, такую ​​как эта , вы будете знать, что имеете дело со старой системой сжигания угля, поэтому позаботьтесь о ней ".

"Вы имеете в виду добавление основных вентиляционных отверстий?"

"Верно. Учитывайте их в цене, а также в трудозатратах на добавление тех промежуточных вентиляционных отверстий, которые очень помогают. Расскажите своему покупателю, что у него есть в подвале.Дайте ему небольшой урок истории; большинству людей это нравится. Объясните разницу между масляным и угольным пожаром и объясните, как воздух в системе реагирует на каждое из них. Помогите ему увидеть все это в своем воображении. Поверьте, когда вы это сделаете, владелец здания узнает, что вы разбираетесь в своем деле. Следующий парень, который назовет ему цену, вероятно, упустит эти детали. Вы обязательно получите работу, даже если ваша цена может быть немного выше ».

« И я также буду избегать неприятностей », - сказал он.

« Это лучшая часть! »- сказал я.

«Можно ли решить эту проблему с помощью регулируемых дефлекторов на радиаторе?»

"Нет. Старожилы тоже усвоили это на собственном горьком опыте. Все, что я когда-либо читал о старых паровых системах, говорит мне, что вы не сможете добиться успеха без этих главных вентиляционных отверстий. отдельная проблема с воздухом в радиаторах. Когда вы это сделаете, все вдруг начнет работать. Попробуй, увидишь ».

«Я пойду. Но сначала я должен подняться наверх и преподать хозяину дома небольшой урок истории!» Он подарил мне улыбку, которая могла осветить даже самый темный подвал.

Практические рекомендации по переводу промышленных угольных котлов на природный газ

Ужесточение ограничений Агентства по охране окружающей среды (EPA) в отношении выбросов угольных электростанций, рост стоимости угольных операций и снижение стоимости природного газа являются вескими аргументами в пользу перевода котлов, работающих на угле, на котлы, работающие на природном газе. Угольные котлы имеют выбросы, которые потенциально не соответствуют правилу Максимально достижимых технологий контроля (MACT) и Стандартам по ртути и токсичным веществам в воздухе (MATS), что потребует модификации большинства систем сжигания угля.

С чего начать владельцам угольных котлов при оценке различных вариантов переоборудования своих объектов? Всестороннее понимание различных вариантов конструкции и их значения имеет решающее значение для оптимизации начальных капитальных затрат, эксплуатационных затрат, безопасности и надежности объекта.

Преимущества преобразования

Основные преимущества преобразования угольного котла для сжигания природного газа - это более рентабельный, чистый, более эффективный и надежный источник пара.По сравнению с установкой нового котла, перевод действующего угольного агрегата на природный газ обычно требует меньших капитальных вложений, обеспечивает максимально сжатый график и использует существующие активы.

Хотя это решение не ново (см. «Преобразование существующих угольных котлов на природный газ» в августовском выпуске журнала POWER за 2011 г.), оно недавно было рассмотрено в двух статьях специального отчета (см. «Практические рекомендации по преобразованию котлов на сжигание»). Газ »и« Коммунальные предприятия для использования природного газа »в выпуске журнала POWER за октябрь 2013 г.), эта тема продолжает оставаться актуальной из-за меняющихся нормативных требований Агентства по охране окружающей среды и общественного мнения об инициативах по изменению климата.

Для большинства владельцев промышленных котлов повторное использование существующих активов является наиболее желательным курсом действий. Переоборудование существующего котла обычно составляет от 15% до 30% стоимости установки нового газового котла. Кроме того, перевод угольных котлов на сжигание природного газа дает следующие основные преимущества.

Очиститель. Природный газ горит чище, чем уголь, поскольку он не содержит значительных количеств серы, атомарного азота, твердых частиц или золы.Кроме того, природный газ обеспечивает большую управляемость перед сгоранием для снижения выбросов, таких как NO X и CO, без необходимости в обширном оборудовании для очистки дымовых газов.

Экономия на эксплуатационных расходах. В течение нескольких лет стоимость природного газа снижалась, а стоимость угля росла. Используя только природный газ вместо угля, предприятия могут исключить затраты на эксплуатацию, техническое обслуживание и охрану окружающей среды, связанные с хранением и транспортировкой угля / золы.При отсутствии уноса золы природный газ предотвращает накопление золы, что снижает теплопередачу, а это означает, что котел может поддерживать свою эффективность.

Повышенная гибкость котла. Переход на природный газ увеличивает гибкость котла и возможность его увеличения. Угольные котлы не так эффективно реагируют на резкие перепады нагрузки, как переоборудованные газовые котлы. Кроме того, угольные котлы имеют ограниченный диапазон регулирования, что ограничивает их эффективность при низкой потребности в паре. Для восстановления работоспособности угольного котла после отключения требуется гораздо больше времени, чем требуется для котла, работающего на природном газе.

Определение ограничений выбросов - ключевой первый шаг

Итак, у вас есть угольный котел, который кажется идеальным кандидатом для переоборудования. С чего начать? Ограничения выбросов CO и NO X имеют первостепенное значение при переводе котлов на работу на природном газе. Эти ограничения выбросов диктуют требования к конструкции горелки, технологии смешивания воздуха и топлива и результирующей температуре пламени. Ограничения по выбросам влияют на требования к потоку воздуха для горения, требования к огнеупорным материалам, количество рециркуляции дымовых газов, размер воздуховодов и управление заслонкой, все из которых влияет на требования к вентиляторам с наддувной (FD) и вытяжной (ID).

Слишком далеко продвинуться в разработке проекта и затем обнаружить, что ограничения выбросов изменились, может означать, что нужно начинать с нуля с новым дизайном. Работа с квалифицированной консалтинговой компанией по охране окружающей среды - отличный способ убедиться, что проект запускается в правильном направлении.

Вертикальный или горизонтальный обжиг?

Существует два типичных варианта установки наиболее важной части преобразователя - горелок: горизонтальная конструкция горелки настенного исполнения и вертикальная конструкция горелки, установленная вверх.Для обеих схем важны следующие соображения.

Требуется подвод тепла. Сколько британских тепловых единиц природного газа необходимо сжечь, чтобы получить рабочую паропроизводительность при требуемом давлении и температуре?

Геометрия топки котла. Размеры печи существенно влияют на конструкцию горелки и ее размещение. Если у котла есть трубы пароперегревателя в зоне излучения, расстояние от решетки до самой нижней части труб пароперегревателя также имеет решающее значение для конструкции.

Требуются модификации серверной части. Нужно ли обойти или удалить рукавный фильтр или другое оборудование для дымовых газов? Нужно ли «выпотрошить» циклонный сепаратор, чтобы уменьшить падение давления дымовых газов, или внутренний вентилятор настолько велик, что для его использования необходимы дополнительные ограничения потока? Может быть рекомендован анализ рентабельности замены вентилятора ID по сравнению с установкой ограничений потока. Также может иметь смысл установка частотно-регулируемого привода (ЧРП) для вентилятора ID.

Влияние переоборудования на котел. В зависимости от расположения горелки, переход с угля на газ немного изменяет выделение энергии. Пламя природного газа производит меньшую радиационную энергию, таким образом, лучистая теплопередача в нижней печи меньше, а конвективная теплопередача увеличивается за счет обратного прохода / экономайзера.

На стороне пара изменения температуры, количества и состава сгорания влияют на скорость и поглощение тепла в секциях печи, экономайзера и перегревателя и, таким образом, влияют на поток и температуру пара.Исследование воздействия котла может потребоваться для оценки газовых и паровых процессов, на которые может повлиять конверсия. Этот анализ может предоставить оценку воздействия выбросов котла, теплопередачи, КПД котла, выработки пара и температуры пара.

Доступность расхода и давления природного газа. Может потребоваться новая магистральная газовая линия или станция регулирования давления с новым отводом в существующую магистральную газовую линию.

Мощность системы распределения электроэнергии. Имеется ли в существующей системе необходимая мощность для проекта?

Состояние существующего котла. Котел чистый и в хорошем ли состоянии? Нужна ли перетуба или подобная работа?

Требования Кодекса. Нормы норм для котлов различаются в некоторых областях для котлов, работающих на природном газе, и котлов, работающих на угле. Это может потребовать замены или повторной сертификации предохранительного клапана котла (SRV), изменения давления питательной воды котла и пропускной способности в зависимости от максимального давления котла и настроек SRV, а также других соответствующих работ, продиктованных кодексом ASME.

Рекомендации по переоборудованию горелки для настенного монтажа

При настенном монтаже горелка или конфорки монтируются на передней, боковой или задней стенке (Рис. 1). Каждое возможное расположение горелки должно быть оценено по ряду вопросов:

  • Какое расстояние до противоположной стены и какое расстояние может пройти пламя, не задев противоположную стену? Это поможет определить количество горелок и конструкцию горелки, необходимую для обеспечения требуемого подводимого тепла, избегая при этом столкновения с пламенем.
  • Водосточные трубы мешают в настоящее время устанавливать горелки? Если это так, необходимо будет установить новые панели из изогнутых труб для размещения горловин горелок, что потребует инженерного проектирования панелей, изготовления в цехе и полевых работ для вырезания существующих прямых труб и сварки новых секций.
  • Какой просвет перед жаткой? Если горелки должны быть установлены в передней стене, то высота переднего коллектора становится важным элементом.В зависимости от высоты коллектора от пола, горелки и воздушные камеры могут быть расположены между этим коллектором и операционным полом. Низкий зазор может также потребовать использования нескольких горелок меньшего размера, больших затрат на перемещение коллектора или модификации пола.
1. Новая, горизонтально установленная горелка. Предоставлено Lipten Co.

Пламя большинства настенных горелок сначала зажигается горизонтально, а затем изгибается вверх в зависимости от тяги печи.После определения местоположения горелки и количества горелок требуется анализ геометрии пламени, чтобы гарантировать, что «наклонное» тепло может эффективно передаваться в пределах излучающей зоны без столкновения пламени. При использовании этого типа преобразования обычно используют несколько горелок, которые работают в унисон, чтобы поддерживать равномерную теплопередачу.

Обычно один вентилятор FD используется для производства воздуха для горения независимо от количества используемых горелок. Этот вентилятор создает необходимое статическое давление и объем воздуха в общую воздушную коробку, которая имеет внутреннее распределение воздуха для регулирования достаточного и постоянного воздуха, подаваемого к горелкам.В конфигурации с несколькими горелками комбинация воздуха для горения, топливной рампы, органов управления и конструкции смешивания воздуха и топлива горелок обеспечивает одновременное горение.

Успешная реализация горизонтально установленной горелки осуществляется на производственном предприятии во Флинте, штат Мичиган. В соответствии с контрактом на проектирование и строительство, Lipten Co. переоборудовала три угольных котла мощностью 45 000 фунтов / час, устанавливаемые на месте эксплуатации, на передние настенные котлы. , низкий уровень выбросов NO X , сжигание природного газа с использованием новых вентиляторов FD, частотно-регулируемых приводов, топливных рамп, органов управления, обширный ремонт труб и модификации труб.

Из-за отсутствия уровня пола под котлами вертикальное сжигание было невозможно. Проект был разработан таким образом, что для каждого котла требовалась только одна горелка, что уменьшало сложность управления по сравнению с конфигурацией котла с несколькими горелками. Использование одной горелки стало возможным из-за больших размеров печи.

Рекомендации по установке вертикальной горелки

При вертикальном топлении горелка и воздушная камера размещаются у основания котла, обычно в зоне, свободной от решеток и напорных бункеров (рис. 2), что позволяет пламени вертикально подниматься вверх в зону топки, максимально используя высоты, ширины и глубины печи.Было обнаружено, что этот метод лучше имитирует распределение тепла в замененной системе сжигания угля, позволяя теплу излучаться снизу вверх, используя большую высоту топки и сводя к минимуму вероятность столкновения пламени - аналогично горящему слою угля. . Пункты, на которые следует обратить внимание при установке вертикального огня, включают:

2. Сравнение чертежей общего расположения котла до и после. Первоначальная конструкция включала решетку и бункер (слева), но при переоборудовании их заменили вертикальной установленной вверх горелкой и новым нагнетательным вентилятором (справа). Предоставлено Lipten Co.
  • Уровень здания ниже котла (например, подвал или нижний уровень) имеет решающее значение. Просмотрите и измерьте высоту от пола нижнего уровня до верха решеток. Потребуется достаточная высота, чтобы обеспечить установку воздухозаборника и горелки под котлом, обеспечивая при этом доступ для обслуживания (Рисунок 3).
  • Достаточно ли в здании воздуха для горения для поддержки преобразования? Может потребоваться проверка приточных жалюзи и блоков подпиточного воздуха.
3. Переоборудование завершено. Вид сбоку недавно установленного нагнетательного вентилятора с лестницей и платформой для доступа (на переднем плане) к новой топливной рампе и вертикальной, установленной вверх горелке (на заднем плане). Предоставлено Lipten Co.

Расположение горелки с вертикальным расположением горелки (рис. 4) почти всегда предпочтительнее, если это возможно. Так было, когда Lipten осуществила переоборудование двух паровых котлов мощностью 210 000 фунтов в час на автомобильном заводе в Вентцвилле, штат Миссури.Модернизированные котлы были введены в эксплуатацию в конце 2013 года. Проект предусматривал установку одной вертикальной горелки производительностью 250 МбТЕ / час на каждом котле.

4. Вид сбоку на недавно установленную топливную рампу и вертикально установленную горелку. Предоставлено Lipten Co.

Для этого приложения вместо настенных горелок была выбрана вертикальная конструкция горелки, чтобы обеспечить оптимальную геометрию пламени для конфигурации топки, улучшенные схемы циркуляции воды, улучшенный тепловой КПД, улучшенные общие характеристики котла, предотвращение столкновения пламени и упрощение. операция.

Были проанализированы существующие кривые ID вентиляторов, и было определено, что эти вентиляторы можно использовать повторно, заменив двигатели и установив частотно-регулируемые приводы. Были заменены вентиляторы FD и также установлены частотно-регулируемые приводы. Проект включал в себя новые системы подачи природного газа, электрические модификации, индивидуальные системы управления горением CombustionPac с использованием программируемых логических контроллеров и дополнительные модификации котельной системы, необходимые для преобразования угольных котлов на сжигание природного газа.

В EPC или не в EPC?

Компания по проектированию, снабжению и строительству (EPC), обладающая опытом в процессе преобразования котлов, может иметь неоценимое значение для оптимизации затрат на установку, повышения эффективности, безопасности и надежности.Убедитесь, что компания, предоставляющая услуги EPC, не отдает предпочтение конкретному продукту или конструкции и является действительно беспристрастным специалистом по переоборудованию котлов, который подберет подходящее оборудование и оптимальную конструкцию для вашего применения. Опытная EPC-фирма может работать либо по объему работ, предоставленному конечным пользователем (с учетом приложения «проектирование-сборка»), либо по более подробным спецификациям, если это необходимо.

Владелец котла может заручиться помощью инженерной фирмы, которая специализируется на переводе котлов с угля на газ, чтобы работать в унисон с владельцем, чтобы предоставить чертежи для конкретного объекта, направление проектирования, требования к компонентам и детали работ на объекте.Объем работ инженерной фирмы может включать подробный набор планов и спецификаций или более упрощенный пакет концептуального проектирования для облегчения торгов. Пакеты детального проектирования могут затем использоваться для запроса предложений по отдельным аспектам проекта, таким как квалифицированная торговая работа и оборудование, или пакеты концептуального проектирования могут быть переданы фирмам EPC, которые могут обеспечить комплексную реализацию проекта. ■

- Джон Ингрэхэм - менеджер по разработке предложений, Джим Маршалл - президент и Randy Flanagan, PE - инженер-механик в Lipten Co.([email protected]), проектно-строительная компания, специализирующаяся на проектировании и строительстве промышленных центральных инженерных сетей и обладающая специализированным опытом перевода промышленных угольных котлов на сжигание природного газа.

Произошла ошибка при настройке пользовательского файла cookie

Этот сайт использует файлы cookie для повышения производительности. Если ваш браузер не принимает файлы cookie, вы не можете просматривать этот сайт.


Настройка вашего браузера для приема файлов cookie

Существует множество причин, по которым cookie не может быть установлен правильно.Ниже приведены наиболее частые причины:

  • В вашем браузере отключены файлы cookie. Вам необходимо сбросить настройки вашего браузера, чтобы он принимал файлы cookie, или чтобы спросить вас, хотите ли вы принимать файлы cookie.
  • Ваш браузер спрашивает вас, хотите ли вы принимать файлы cookie, и вы отказались. Чтобы принять файлы cookie с этого сайта, нажмите кнопку «Назад» и примите файлы cookie.
  • Ваш браузер не поддерживает файлы cookie. Если вы подозреваете это, попробуйте другой браузер.
  • Дата на вашем компьютере в прошлом.Если часы вашего компьютера показывают дату до 1 января 1970 г., браузер автоматически забудет файл cookie. Чтобы исправить это, установите правильное время и дату на своем компьютере.
  • Вы установили приложение, которое отслеживает или блокирует установку файлов cookie. Вы должны отключить приложение при входе в систему или проконсультироваться с системным администратором.

Почему этому сайту требуются файлы cookie?

Этот сайт использует файлы cookie для повышения производительности, запоминая, что вы вошли в систему, когда переходите со страницы на страницу.Чтобы предоставить доступ без файлов cookie потребует, чтобы сайт создавал новый сеанс для каждой посещаемой страницы, что замедляет работу системы до неприемлемого уровня.


Что сохраняется в файле cookie?

Этот сайт не хранит ничего, кроме автоматически сгенерированного идентификатора сеанса в cookie; никакая другая информация не фиксируется.

Как правило, в файлах cookie может храниться только информация, которую вы предоставляете, или выбор, который вы делаете при посещении веб-сайта.Например, сайт не может определить ваше имя электронной почты, пока вы не введете его. Разрешение веб-сайту создавать файлы cookie не дает этому или любому другому сайту доступа к остальной части вашего компьютера, и только сайт, который создал файл cookie, может его прочитать.

Котлы - B&D Stoves

ClassicEdge Брошюра

Брошюра E-Classic для центрального котла

Двухтопливный котел Leisure Line WL-110

Котел Leisure Line Stoker работает на двух видах топлива по цене, не имеющей себе равных среди наших конкурентов.WL-110 сжигает чистый антрацитовый уголь размером с рис или гречку, добытый в Пенсильвании, и окупится за короткое время, помогая снизить зависимость Америки от иностранной нефти. Он также может быть оснащен горелкой на природном газе или пропане за дополнительную плату. Котел 110 дает КПД до 90% при сжигании угля и 86% при сжигании нефти.

Этот водогрейный котел WL-110, прошедший испытания UL, способен отапливать типичный односемейный дом площадью до 3000 кв. Футов, а также может быть рассчитан на установку в коммерческом учреждении.165 тыс. БТЕ

Leisure Line AA-220 Угольный котел

Когда дело доходит до отопления больших домов, коммерческих зданий и теплиц, наш котел со стоком Leisure Line AA-220 новой конструкции - ваш лучший выбор. Эта конфигурация котла была представлена ​​в 2011 году и зарекомендовала себя как надежная и эффективная.

Этот водогрейный котел AA-220, прошедший испытания UL, способен обогревать типичный односемейный дом площадью до 5 000 кв. Футов. Он также сертифицирован для использования в коммерческих строительных конструкциях с бетонным или каменным полом.Этот качественный 375 тыс. БТЕ, произведенный в Америке, имеет массивную поверхность нагрева и двухпроходную конструкцию, которая обеспечивает КПД до 90%, обеспечивая при этом высокую скорость отклика.

Котлы для помещений Legacy

Мощный и эффективный Котлы Legacy SF170 и SF270 - это компактные, универсальные и мощные водогрейные котлы с широким диапазоном тепловой мощности. Змеевик для горячего водоснабжения позволяет дополнить отопление дома горячей водой. Расширенный дизайн Техническое обслуживание SF170 / 270 очень просто.Горизонтальные водяные трубы добавляют прочности и дополнительную тепловую эффективность. Большой зольник снижает частоту удаления золы. Интуитивно понятные пользовательские элементы управления легко доступны и предлагают автоматическое управление температурой. Старомодная ценность Сравните вес нашего продукта с весами конкурентов при той же выработке БТЕ. Мы используем более тяжелые листы во всех наших производственных линиях. Надежные печи, топки и бойлеры с излишней конструкцией - это давняя традиция компании Legacy Stoves. Гибкость в использовании топлива также выдающаяся, с возможностью использования горохового, орехового или печного антрацита.Также могут использоваться кусковые битуминозные и фракционные битуминозные угли.

Central Boiler Classic Edge и E-Classic линейки.

Как работает уличная дровяная печь с центральным котлом. В то время как уличная дровяная печь с центральным котлом является одним из самых сложных, технологически продвинутых методов обогрева дровами, то, как она нагревается, - довольно простая идея. Наружная дровяная печь с центральным котлом сжигает дрова для нагрева воды. Нагретая вода циркулирует по изолированным подземным трубам, называемым ThermoPEX, к отапливаемым зданиям.Нагретая вода может передавать свою тепловую энергию путем прямой циркуляции или путем прохождения через один или несколько теплообменников, либо через оба.

Центральный котел M255 Пеллетная / кукурузная печь

Установленная снаружи, в гараже или сарае, Maxim 250 без давления устраняет беспорядок и возгорание, связанные с традиционными домашними дровяными или кукурузными печами изнутри дома.

Maxim250 оснащен электронным контроллером FireStar. Это обеспечивает простое управление вашей уличной печью для древесных гранул и кукурузы Maxim одним нажатием кнопки.В автоматическом розжиге и функции автоматического повторного зажигания используется пропан для надежного зажигания огня по мере необходимости, устраняя необходимость в ручном запуске или использовании стартовых гелей. Температура воды, тепловая мощность и параметры воздуха регулируются, поэтому вы можете настроить параметры в соответствии с вашими индивидуальными потребностями в отоплении. Тепловая мощность является самомодулируемой и автоматически переключается между низким, средним и высоким значением по мере изменения потребности в тепле. Светодиодный дисплей информирует вас о текущей температуре воды в системе, а также о сообщениях о рабочем состоянии.

(PDF) ОБНОВЛЕНИЯ И УЛУЧШЕНИЯ ДЛЯ КОНКУРЕНТНЫХ УГЛЕВЫХ КОТЛОВ

обновлений и усовершенствований меняется. Наивысший приоритет

отдается проектам, которые минимизируют эксплуатационные расходы, улучшают доступность

, максимизируют производительность и соответствуют минимальным стандартам выбросов

dards.

Однако своевременность сейчас важнее, чем когда-либо. В прошлом модернизация и модернизация

проводились в течение нескольких лет, чтобы соответствовать установленным бюджетам капиталовложений

.Сегодня, если модернизация снизит затраты на

и будет соответствовать критериям экономической окупаемости, генераторам энергии потребуется

, чтобы выполнить модернизацию раньше, чем позже. В условиях дерегулирования

, если модернизация откладывается слишком долго, конкурент сначала сократит

свои затраты, а производитель потеряет долю рынка. Электрогенераторы Elec-

не могут позволить себе быть дорогостоящим производителем.

ЗАКЛЮЧЕНИЕ

Взаимодействие между подготовкой топлива, горелкой, котлом и оборудованием для очистки

может иметь решающее значение для успешной работы котельной системы

.Множество модернизаций и усовершенствований угольных электростанций

продемонстрировали повышение производительности угольных котлов

и снижение затрат. Ключевыми среди них являются изменения для обеспечения большей гибкости в отношении топлива

- для снижения затрат на топливо, которые составляют 70% + от

переменных эксплуатационных расходов завода.

ССЫЛКИ

Bryk, SA, Dougan DR, Moen, NS, and Piepho, RR,

1994, «Поворотный классификатор и автонастройка пружинной нагрузки». Конференция по управлению жизненным циклом растений,

Эдмонтон, Альберта, 2-5 октября.

Костанцо, Массачусетс, Перри, Д.М. и Шарман, Дж., 1995, «Модернизация с низким содержанием NOx

NOx для котла NSPS, сжигающего суббитумный Запад -

ern Fuel», Power-Gen Americas '95, Анахайм, Калифорния , Декабрь

5-7.

Фини, С., 1994, «Улучшение окружающей среды: избранные истории

», Конференция по утилизации угля Кентукки, Лексингтон,

Кентукки, 13–14 января.

Фини, С., 1995, «Модернизация скрубберов для улучшения рабочих характеристик», Пауэр, стр. 32–37, август.

Китто, Дж. Б., Кулиг, Дж. С. и Брик, С. А., 1991, «Технические аспекты

при использовании переключения на топливо с низким содержанием серы в качестве варианта соответствия Закону о чистом воздухе

», ASME Paper 91-JPGC-FACT-7.

Males, R.H. и др., 1995, «Последствия для угольных рынков

дерегулирования и реструктуризации коммунальных предприятий», National Coal Coun-

cil, Вашингтон, округ Колумбия, ноябрь.

McGraw-Hill UDI, 1995, База данных статистики энергетики.

Меллоди, Дж.G., et al., 1995, «Эксплуатационные результаты модернизации горелки с низким содержанием NOx

на коммунальном котле мощностью 780 МВт (эл.)»,

Power-Gen Americas ’95, Анахайм, Калифорния, 5-7 декабря.

Наконечный, Г. Дж. И Шульц, К. С., 1995, «Оценка срока службы высокотемпературных заголовков

», Американская энергетическая конференция

ence, Чикаго, 18-20 апреля.

Piepho, J. M., et al., 1992, «Семь различных страт с низким уровнем выбросов NOx -

egies переходят от демонстрационного к коммерческому статусу», Power-

Gen ’92, Орландо, Флорида, ноябрь.

Ключом к успеху в таких проектах модернизации является раскрытие инноваций и творчества

клиентов, поставщиков оборудования,

и монтажников для получения наилучшего решения. По сути, партнерство

устраняет барьеры, позволяющие разрешить более широкие, потенциально более

экономически эффективные и технически совершенные решения.

Возможно, самая важная фаза этих отношений - это

оценка проекта и концептуальное проектирование. В недавнем проекте модернизации

было проанализировано 13 переменных, в результате чего было получено 480 возможных вариантов размещения

, которые были включены в короткий список для 24 вариантов для экономического анализа -

sis.В одном проекте модернизации с низким уровнем выбросов NOx группа поставщиков / заказчиков

начала с предположения, что потребуется модернизация системы сгорания плюс модернизация системы SCR deNOx

. Однако в результате обширных работ по проекту

было обнаружено, что одной модифицированной системы сгорания

будет достаточно для удовлетворения сегодняшних требований, что позволило сократить объем и стоимость текущего проекта на 13 миллионов долларов. В другой ситуации, связанной с заменой воздухонагревателя, был рассмотрен диапазон

вариантов, включая использование существующего воздухонагревателя,

изменение размера воздухонагревателя и изменение профиля поверхности

воздухонагревателя.Каждый предлагал преимущества как по капитальным, так и по эксплуатационным затратам.

ВЫПОЛНЕНИЕ РАБОТЫ - СОВЕРШЕНСТВОВАНИЕ ТЕХНОЛОГИИ

Потребуются дальнейшие технологические и системные усовершенствования

, чтобы идти в ногу с потребностями клиентов в улучшении производительности, как

, а также все более строгие нормы выбросов. Потребуются усовершенствованные горелки

, усовершенствованные системы подготовки и сжигания топлива, приспособления для систем дожигания EN

и модернизированные компоненты котла

.Ключом к быстрому выводу этих улучшений

на рынок будут крупномасштабные испытания

с целью снижения риска и устранения влияния различных видов топлива на общую производительность

.

Новый центр разработки чистой окружающей среды Babcock & Wilcox

Facility (CEDF) - это комплексный современный комплекс для испытаний на сжигание и выбросы

, который предлагает уникальную платформу для разработки этих улучшений. Установка мощностью 100 миллионов БТЕ / час (10 МВтэ, эквивалент

) включает систему подачи пылевидного угля, печь, конвекционный канал

, воздухонагреватель, мокрый и сухой скрубберы, пылеуловители

и электростатические пылеуловители - по сути, полный уголь

котельная система.Он был спроектирован для работы с широким поперечным сечением

топлива от практически любого угля до нефти № 2 и № 6, природного газа

или сочетания видов топлива. Проблемы с масштабированием сводятся к минимуму из-за размера объекта. Новые подходы к сокращению выбросов NOx

,

и SO2 находятся в стадии разработки, и уже сейчас на коммерческой основе предлагаются усовершенствования

. Объект также предлагает возможность

для тестирования различных видов топлива в контролируемых условиях, а также

для оценки влияния перехода на другой вид топлива на соответствие требованиям Закона о чистом воздухе

.График зависимости температуры дымового газа от CEDF

близко соответствует коммерческим условиям, так что результаты испытаний представляют

то, что будет происходить в реальных полевых условиях. Широкий спектр оборудования для дожигания

, установленного в CEDF, соответствует требованиям по оптимизации модернизации системы для соответствия конкретным требованиям объекта и топлива

.

СРОКИ

По мере того, как электроэнергетика США начинает переход от строго регулируемой структуры

к системе с преобладанием свободного рынка, роль

.

Вам может понравится

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
