Укладка плитки в душе с трапом: как сделать наклон и положить своими руками

Содержание

Укладка плитки обычного размера с уклоном под слив

Эта публикация является продолжением статьи “стяжка с уклонами” и мы будем рассматривать облицовку плиткой с уклонами под сливной трап. Не просто облицовку, а именно напольной плиткой обычных размеров 30*30 см., 45*45 см. или подобных. В предыдущей статье рассматривались несколько способов формирования уклонов, мы остановимся на самом простом, с частично “завинченными” плоскостями. Хотя стяжка является самой простой, укладка плитки на нее наоборот, достаточно сложная. Также, описываемые работы применимы для формирования уклонов чисто толщиной клея, на стяжке без уклонов, естественно, при небольшой ее площади.

Сразу оговорюсь: работы требуют каких-никаких навыков в укладке напольной плитки, не имея никакого опыта, лучше сначала попрактиковаться в укладке на ровные площади. Для уклонов нужно хотя-бы общее представление о формировании плоскости на кафеле, как он себя ведет, например, при задавливании одного угла и прочие особенности.

Такой опыт достаточно сложно описать, лучше один раз прочувствовать.

Особенности плитки. Геометрия

Далеко не все опытные плиточники помнят о данном нюансе, а новички тем более. Попробуем все-таки объяснить это явление, очень важное при облицовке сложных поверхностей.

Представим неидеальную плоскость, на которой имеются завышенные края. Вот мы положили три плитки под гребенку, все идет отлично… На месте, где должна лежать четвертая, основание немного выше положенного, например на 1 сантиметр. Причем “шишка” занимает не всю площадь будущей четвертой плитки, а находится на самом краю. По всей логике, уложенная на это место плитка будет с одним задранным краем, который будет находиться над “шишкой”. Однако все гораздо хуже – нарушится вся эстетическая геометрия облицовки: противоположный от задратого края угол будет ниже примыкающей плитки и получится приличная “ступенька”.

Если один угол плитки приклеить выше положенного, противоположный по диагонали угол опустится ниже требуемого ровно на столько, на сколько задран первый или поднимутся грани, подходящие к завышенному углу. Это обязательное правило – керамическая плитка не “умеет” гнуться.

Конечно фото не лучшего качества, но присмотревшись, можно понять: если поднять всего один уголок – вся плитка не будет вписываться в облицовку. В этом примере противоположный угол остался на месте, однако на двух гранях появились ступени.

А это фото демонстрирует выход из ситуации – заламывать придется весь ряд!

Категорически рекомендую осознать этот принцип, иначе высока вероятность выполнить облицовку сложной поверхности на “хуже некуда”!

Именно по причине отсутствия “гибкости”, различные многогранные и непрямолинейные плоскости обычно облицовывают мозаикой. Искажение поверхности берет на себя каждая маленькая плиточка в мизерной степени, в итоге кусок мозаичного полотна 40*40 см. может быть прилично изогнут или закручен. Обычная же плитка не может изгибаться, поэтому нужно кропотливо учитывать геометрию.

Разметка

Первым делом нужно разметить линию, проходящую через центр трапа и совпадающую с линией залома на стяжке или просто центральную линию, если планируется выводить уклоны плиточным клеем. При укладке конвертом это будет линия по диагонали, крестом – параллельная стенам. Для удобства вместо линии можно натянуть нитку. Стоит заметить, что при облицовке “крестом” разметку можно сместить от оси трапа к краю, как на первом фото этой публикации.

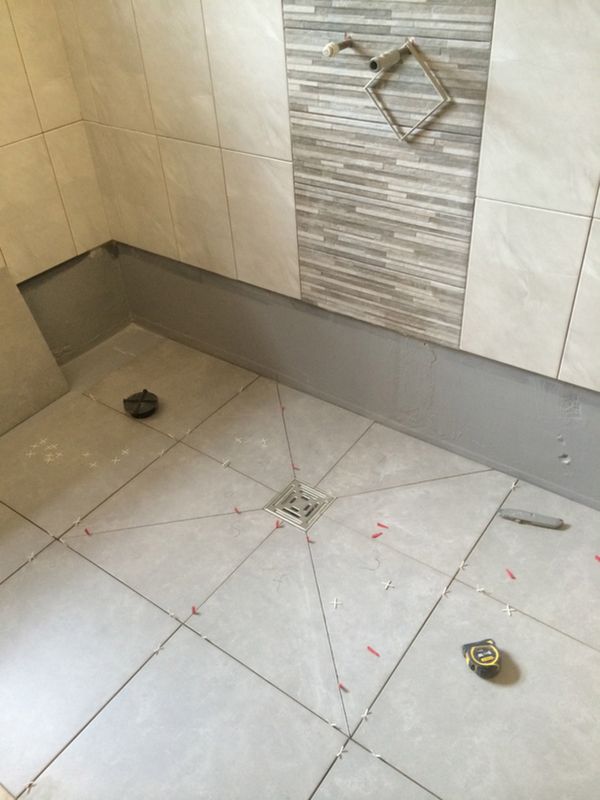

Следующим этапом нужно разметить и выпилить четыре плитки, формирующие плоскости вокруг слива – это основа. Ранее размеченная линия должна четко проходить по одной из линий креста, образованного стыками плиток. Пиленные примыкания на керамограните следует сразу подровнять абразивным диском по камню (пилится алмазным, абразивным подравнивается).

Выпиленные плитки следует примерить к трапу, как они будут лежать с учетом толщины клея. Нужно убедиться, что слив хорошо вписывается, выпиленные края хорошо стыкуются между собой, без ступенек. Если все в порядке – можно начинать укладку.

Укладка

Подготовленные плитки укладываются на минимальные слои клея вокруг трапа. Пузырьковым уровнем следует проконтролировать, что плоскости наклонены четко в сторону трапа. Мы получили четыре отдельные плоскости, которые послужат основанием для формирования четырех плоскостей-уклонов в сторону слива. Более длинным уровнем или правилом нужно проконтролировать каждую плитку, как выйдет данная плоскость далее, достаточен ли уклон, а может плоскость наоборот, сильно прижата и под правилом нет места для клея и керамогранита.

Совет: для облицовки лучше взять пластиковые крестики потолще, например 2,5 мм. Это упростит формирование красивых швов при непростой работе.


В идеале, когда под приложенным правилом есть место под плитку и несколько миллиметров под клей.

Дальнейшую укладку следует вести в таком порядке, чтобы укладывать ряды одной из четырех плоскостей, удаляясь от слива. Первая плитка в ряду закладывается от предыдущего ряда и размеченной лини, далее нужно доводить ряд до стены или иной границы облицовки. Следует заметить, если работа выполняется по стяжке с уклонами с “завинченными” плоскостями (смотри предыдущую публикацию), то слой плиточного клея будет увеличиваться по мере удаления от трапа и осей-переломов. При работах по ровному основанию без уклонов, естественно, слои клея будут увеличиваться еще сильнее и могут превышать все допустимые нормы (собственно для этого предварительно и заливается стяжка с разуклонкой).

Нужно ясно понимать, что по кресту, образованному швами от трапа, идет залом плоскостей. При укладке нескольких плиток одной плоскости, следует прикладывать маленький уровень на швы, для контроля отсутствия залома.

Как бы этого не хотелось, но в процессе могут появиться огрехи. Например, станет выясняться, что уклон слишком большой к краям и неплохо было бы его уменьшить, заломив плоскость в незапланированном месте. Дополнительные изломы, как мы поняли в самом начале, нужно формировать целыми рядами. Главное нужно следить, чтобы на плитке был минимальный наклон в сторону трапа и этот наклон неизменно увеличивался по мере удаления от слива.

В процессе необходимо еще и пристально следить за эстетичностью: не допускать ступеней на швах, используя пластиковые крестики и клинья, стараться делать швы максимально одинаковыми.

В общем все то, без чего не обходятся любые плиточные работы.

Что делать, если все-таки нужно заломить плоскость?

Если по каким-либо причинам возникла необходимость “погнуть” отдельно взятую плитку, когда невозможно не задрать один угол – выход есть. Правда он достаточно подпортит эстетичность. Решение – распилить плитку по диагонали. Пил нужно делать очень аккуратно, с последующей шлифовкой абразивным диском и снятием фаски. Один момент – при распиле по диагонали, на распил уйдет мизерная часть площади керамогранита, однако при укладке выяснится, что плитка получилась меньше не пиленных “собратьев”. Поэтому диагональные вставки лучше всего выпиливать из двух плиток. Две половинки нужно выпиливать немного больше, чем реальная половина.

А вообще, нужно более тщательно подходить к вопросу и обходиться без диагональных распилов.

Собственно вот на этом и все. .. Укладка плитки с уклонами дело достаточно непростое и многие нюансы придется постигать самостоятельно в процессе. В этой публикации не была упомянута гидроизоляция – в большинстве случаев она нужна. Думаю на эту тему будет отдельная статья.


Смотрите так же другие статьи

Укладка полов с заданным уклоном (трапом).

В помещениях бань, душевых, цехов, имеющих стоки для жидкости, полы устраивают с уклоном. В конструкции таких полов входит гидроизоляция, препятствующая проникновению сточных вод в толщу конструкции. Наклонные участки пола называют пандусом.

Полы из плитки укладывают с уклоном 1—2%. Монолитные (бетонные) покрытия, с поверхности которых твердые отходы производства смываются струей воды, имеют уклон 3—5 . При уклоне 1 на каждый метр длины уровень пола понижается на 1 см, при уклоне 2% — на 2 см и т. д. Величину уклона полов указывают в проекте. У полов, уложенных на грунте, уклон обеспечивают планировкой грунтового основания. Только в небольших помещениях уклон устраивают за счет утолщения подстилающего слоя. Он не должен превышать 40 мм. Не допускается устраивать уклон за счет толщины прослойки.

Увеличение ее толщины более 15 мм вызовет отслоение плиток.

После очистки, промывки и проверки уклонов основания приступают к разбивке покрытия. Направление уклона пандусов зависит от местоположения трапов и лотков. При этом направление стока воды не должно пересекать проходов.

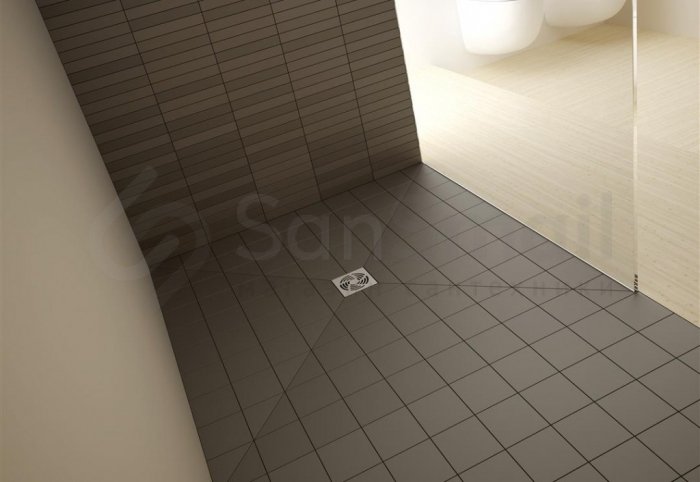

Участки покрытия, собирающие сток, разделяют линиями разруба (рис. 1, а) — диагоналями, проходящими через углы трапа. Такие наклонные участки пола имеют форму равнобедренных треугольников. Если в помещении предусмотрено два трапа (рис. 1, б), смежные треугольные участки покрытия разграничивает линия водораздела, отстоящая от трапов на одинаковом расстоянии. В полах с лотками, участки покрытия, собирающие сток, имеют прямоугольную форму.

Рис. 1. Плиточные полы с уклоном: а, б — при одном и двух трапах, в, г — с лотком при одном и двух трапах; 1 —горизонтальные участки покрытия, 2 — треугольный пандус, 3— линия разруба, 4—трап, 5 — линия водораздела, 6 — лоток, 7 — прямоугольные пандусы; стрелками показано направление водостока

Наклонные участки покрытия начинаются от полосы, равной ширине двух-трех рядов плитки, проходящей по периметру стены.

Полы в смежных помещениях располагают на одном уровне.

До укладки покрытия проверяют точность установки и надежность крепления трапа, наличие гидроизоляции, уклон основания. Затем на горизонтальных полосах у стены и у трапа укладывают маяки (рис. 2). На треугольных участках покрытия плитки укладывают рядами, параллельными пристенным полосам и линии водораздела. Такой способ укладки полов с уклоном называют настилкой способом «в конверт». У линий разруба, разделяющих треугольные участки покрытия, укладывают только перерубленные по месту плитки.

Рис. 2. Настилка плиток способом «в конверт»: 1 — маячные плитки, 2 — горизонтальные ряды плитки, укладываемые у стен, 3 — линия разруба, 4 — маячный ряд (провеска), 5 —причальный шнур, 6 — основание с уклоном, 7 — гидроизоляция, 8— стальная решетка; I—III— последовательность укладки участков пола

Перед укладкой покрытие плитки предварительно раскладывают «насухо» начиная от трапа. Каждый треугольный участок пола настилают отдельно. По натянутому причальному шнуру 5 между маяками (у стены и трапа) укладывают маячный ряд (провеску), идущий от трапа до середины основания каждого треугольника. Участки пола настилают горизонтальными рядами, начиная от трапа, где укладывают только целые плитки.

Сначала настилают треугольный участок, противоположный выходу из помещения, затем участки, расположенные слева и справа, и последним — у выхода. Такая последовательность работ избавляет от хождения по свежеуложенным плиткам и способствует повышению качества покрытия.

Деформационные швы, каналы и трапы, сопряжения разнотипных полов. В полах с уклоном по линии водораздела проходят деформационные швы. Наиболее подвержены разрушению при эксплуатации полы в местах деформационных швов, а также при сопряжении с каналами, трапами, лотками и другими конструкциями. В таких местах чаще всего покрытие пола отслаивается от прослойки.  Эти  участки укладывают наиболее  тщательно.

До настилки полов проверяют надежность основания, наличие стальных уголков, обрамляющих деформационные швы, углубления в местах расположения каналов и трапов, прочность их крепления к анкерам, заделанным в основании. Обрамляющие стальные уголки не должны выступать из уровня настилаемых полов. К уголкам в каналах, лотках и трапах примыкают только целые плитки.

Места деформационных швов обрамляют стальными уголками при значительных механических нагрузках в процессе эксплуатации. Швы заполняют битумной мастикой с волокнистыми наполнителями.

Зоны открытых каналов обрамляют стальными уголками с анкерами, заделанными в бетонную подготовку. Стенки каналов располагают на одном уровне с полом.

Лотки в полах устраивают с обрамлением стальными уголками или без них. В том случае, когда лотки не обрамляют уголками, целыми плитками перекрывают торцы вертикальных рядов, уложенных в пониженной части лотка.

Сопряжения разнотипных полов укладывают на одном уровне. Покрытия отделяют одно от другого стальным уголком , приваренным к закладным деталям.

Рис. 2. Настилка плиток способом «в конверт»: 1 — маячные плитки, 2 — горизонтальные ряды плитки, укладываемые у стен, 3 — линия разруба, 4 — маячный ряд (провеска), 5 —причальный шнур, 6 — основание с уклоном, 7 — гидроизоляция, 8— стальная решетка; I—III— последовательность укладки участков пола

Душевая из плитки без поддона + фото

Содержание

  • Чем привлекательна конструкция душевой без поддона
    • Система удаления воды с пола душа бесподдонной схемы
  • Как правильно использовать преимущества душевой без поддона
    • Схемы обустройства душевых без поддона
    • Сложности установки душевой без поддона
  • Заключение

Минимализм как течение, стиль и способ придать старым идеям новую форму, наконец-то добрался до душевых и ванных комнат. Идея построить душевой уголок без поддона стала одной из наиболее популярных новаций стиля. Сделать душевую без поддона несложно, но потребуются твердые навыки в работе с керамической плиткой и точное соблюдение геометрии.

Чем привлекательна конструкция душевой без поддона

Конструктивно душевая без поддона работает так же, как и обычная кабинка с душем. Но вместо привычной ванночки для сбора воды под ногами, водяные потоки стекают прямо на выложенный плиткой пол ванной комнаты и удаляются через водоприемное отверстие трапа.

Нельзя сказать, что в душевой нет поддона. Просто вместо акриловой или чугунной емкости, поднятой над полом душевого бокса на 20-25 см, функции по сбору воды выполняет пол из кафельной плитки, уложенной снебольшим уклоном в сторону трапа. Преимущества такой системы очевидны:

  • Под кафельную плитку спрятаны все элементы трапа, сифон и вывод канализационной трубы;
  • Убрать и вымыть пространство душевого бокса и ванной комнаты стало намного проще;
  • Полезное пространство ванной комнаты визуально увеличилось, из поля зрения убраны лишние «предметы»;
  • Правильно скомпонованная душевая из плитки без поддона, фото, выглядит привлекательнее, чем постамент душевой кабины или обычный акриловый водоприемник.

Важно! Появилась возможность установить душевое отделение в относительно небольшой ванной комнате. Кроме того, если вы умеете ложить плитку в ванной комнате, при определенной практике сборки сифонов и трапов реально сделать душевую кабину без поддона своими силами.

Работа по укладке гидроизоляции, монтажу и выравниванию конструкции трапа требует скрупулезного выполнения требований по укладке гидроизоляции. Поэтому выполнение наиболее ответственных этапов стоит доверить специалисту.

Система удаления воды с пола душа бесподдонной схемы

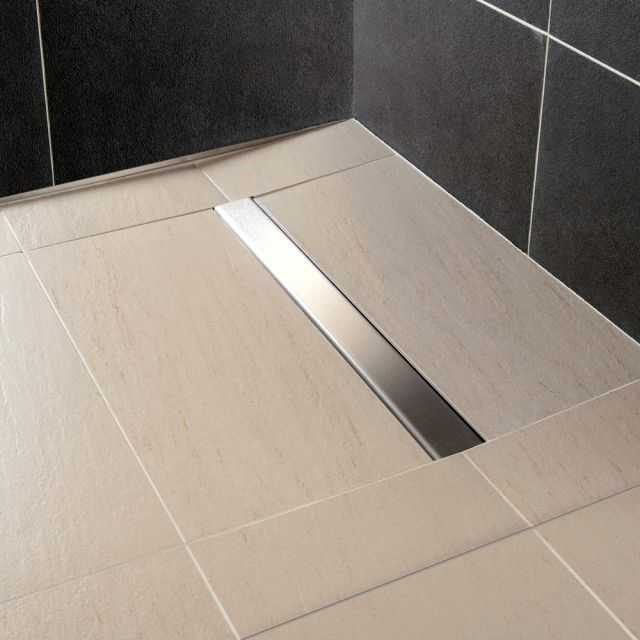

Нормальная работа душа зависит от двух условий – от качества и надежности конструкции трапа и правильного его монтажа. По направлению удаления воды с поверхности плитки пола конструкции разделяют на вертикальные и горизонтальные схемы.

Вертикальный вариант трапа по устройству во многом напоминает обычный слив, но с дополнительными системами гидроизоляции, запирания обратных газов и компенсации теплового расширения. Вертикальный водосброс устанавливают в ванных комнатах частных домов, где можно обеспечить расстояние от выложенного плиткой уклона до канализационных труб в пределах 180-250 мм.

Горизонтальный трап ставят в ванных комнатах квартир многоэтажных домов и зданий. Минимальная монтажная высота таких систем, как Geberit или Viega, составляет всего 90 мм. Такая система позволяет установить траповый водозабор под плитку в душевой зоне без значительного подъема уровня полов.

Промежуточное положение занимает стеновой вариант слива. Принцип действия схож с горизонтальным построением водоотвода, но стой только разницей, что забор воды со стекающей по поверхности душевой плитки осуществляется через отверстие на стыке стены и пола. Из-за отсутствия эффекта воздушных пробок в гидрозатворе через боковые водостоки можно отвести значительно больший объем воды, чем через вертикальный или обычный горизонтальный трап.

К примеру, максимум для вертикального типа составляет до 12 л/мин, для бокового 30-40 л/мин. Чем выше производительность трапа, тем выше его цена. Нередко стоимость боковых водоотводов достигает 350-410 долл.

Как правильно использовать преимущества душевой без поддона

Первое, что бросается в глаза при близком знакомстве с устройством душевой нового типа, это огромное свободное пространство, незанятое, прежде всего, поддоном для сбора воды. Даже для человека крупного телосложения потребное для приятия душа пространство 60-70 см. Если ранее угловая кабина с поддоном внутренними габаритами 70-80 см занимала добрую четверть ванной комнаты, то теперь размеры душевой зоны ограничиваются только площадью стоковой водосборной поверхности плитки.

Что это дает? Прежде всего, изменяется характер наполнения помещения ванной воздухом. В свободном от лишних конструкций помещении ванной комнаты находиться психологически более комфортно. Кроме того, уменьшается количество застойных зон, где воздушные потоки вентиляции не могут удалить пленку конденсата.

Схемы обустройства душевых без поддона

Самый простой вариант обустройства душевого отделения без использования поддона — вынести краны, гусак и сливную систему в угол ванной комнаты. Угловое расположение позволит использовать помещение ванной комнаты наиболее рационально.

Конструкция душевой без напольного поддона позволяет расположить помывочную зону в местах, практически не используемых в ванной комнате, – угловых территориях и местах примыкания к стенам ванной комнаты.

Если в ванной комнате также установлены другие приборы и аксессуары, потребуется установить душевые ограждения из стекла без поддона. Использование перегородок и дверей из стекла дает возможность защитить от разлетающихся капель воды и шампуня свободное пространство комнаты.

Проще всего закрепить на стойках или стеновых кронштейнах специальное термообработанное стекло. Если расположить стеклянную перегородку вдоль стены, то слив можно организовать с помощью пристенного водосбора.

Чтобы брызги не расцвечивали прозрачное полотно стекла следами от мыла и растворенных солей, перегородки и двери можно выполнить из матового полупрозрачного материала.

Идеально, если по условиям планировки помещения ванной комнаты душ можно вынести в отдельную нишу. Такое расположение душевой зоны одновременно с поддоном из плитки пола обеспечит максимально комфортные условия для принятия душа.

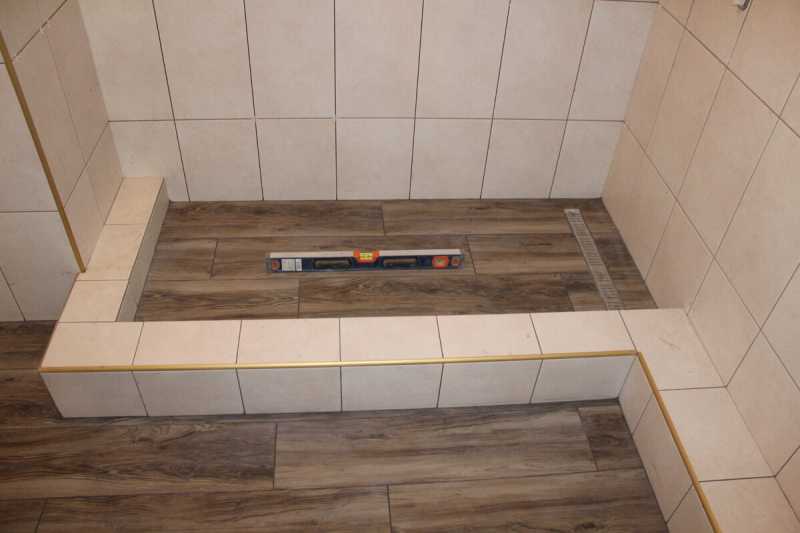

Зачастую конструкция межэтажного перекрытия не позволяет установить горизонтальный трап с минимальными требованиями по высоте. Разница по высоте составляет всего несколько сантиметров. В этом случае добавляют стяжку, и плитку выкладывают на пол с небольшим с превышением на требуемую высоту. Чтобы скапливающаяся на полу душевой зоны вода не растекалась по плитке всего помещения ванной комнаты, по периметру душа устанавливают ограждение в виде бортика или уголков.

Так как слив в душевой укладывается на слой бетона под основание плитки, поверхность плиточного поддона в ванной комнате, особенно в зимнее время, может оказаться слишком холодной для комфортного пользования душевой. Поэтому в 70 случаях из 100 под плитку выкладывают систему обогрева в виде тёплого пола.

Сложности установки душевой без поддона

Использование душевой кабины без поддона нельзя назвать массовым, прежде всего из-за того, что большинство квартир в многоэтажных домах плохо приспособлены для использования низкопрофильных систем слива. И дело не только в высоте пола в душевой зоне ванной комнаты:

  1. Во-первых, сливная конструкция, уложенная под плитку пола, требует привязки и превышения над общей развязкой канализационных коммуникаций в квартире. То есть, как минимум, водосборник должен располагаться выше горизонта основной трубы на 90-100 мм. Поэтому приходится либо делать капитальный ремонт с переоборудованием канализации, либо поднимать пол и плитку в душевой на требуемую высоту;
  2. Во вторых, коробка многоэтажного дома должна пройти этап усадки, чтобы забетонированные под плитку части слива и гидроизоляции пола и стен душевой не деформировало и не разрывало на переходных участках;
  3. В третьих, душевая, собранная своими руками без поддона, потребует высокой культуры пользования и обслуживания системы. Даже если водосбор в ванной комнате работает исправно, необходимо проводить профилактическую чистку и удаление мельчайшей пыли и отложений на стенках слива.

Важно! В противном случае проходное сечение сливных труб уменьшается, вода будет застаиваться в виде грязных луж, с выпадением хлопьев шампуня и мыла на стоковой плитке.

Чтобы плитка была не скользкой используют  отделку из мозаики.

Из недостатков бесподдонной душевой существенными являются только два:

  • Высокая цена на изделие, разница между сливной системой стандартной душевой кабины и бокса без поддона может отличаться в несколько раз;
  • Слишком уж «вылизанная» и оптимизированная конструкция водосборного трапа делает водосборник из плитки душевого отделения капризным к загрязнениям и нарушениям технологии монтажа.

Для обычного сифона конструкция слива из поддона предоставляет 150-200 мм пространства, соответственно, величина водяного столба гидрозатвора позволяет уверенно блокировать канализационные газы и запах, даже если акриловый душевой поддон поставлен с небольшими отклонениями сливных уклонов.

Чтобы избежать подобного явления, для трапов используются два вида затвора — механический и гидравлический. В первом случае перекрытие сечения трубы выполняется гибким трубчатым элементом, во втором — с помощью классического гидрозатвора.

Заключение

Несмотря на удобства и внешнюю привлекательность систем душевых без использования акриловых поддонов, прежде чем решаться на установку подобного устройства в ванной комнате, необходимо десять раз взвесить и проанализировать преимущества и недостатки для своих условий. Нередко слабая пропускная способность слива приводит к замоканию плитки и затоплению соседей по этажу. Решаться на установку без поддона можно, только будучи уверенным на 100% в будущем результате.
