Установка анкеров

Данную статью мы решили посвятить теме того, как правильно устанавливать такие крепежные элементы как анкера.

Для начала напомним, что анкером называется крепеж с высокой несущей способностью, основанный на принципе расклинивания распорной части в толще несущей стены.
Вообще анкеры бывают различной конструкции, но все таки они схожи в принципе работы, ну разве что за исключением химических анкеров для пустотных материалов. Поэтому мы опишем технологию монтажа самых распространенных видов анкеров – анкерных болтов.

По сравнению с саморезами или гвоздями анкерные болты намного массивнее и значительно прочнее, особенно если речь идет о креплении к стенам из каменных натуральных или искусственных материалов. Это касается кирпича, бетона, стеновых блоков и т.д..

Напрямую в подобные стены просто невозможно вкрутить саморез или гвоздь, либо они после завинчивания не обеспечат нужной прочности, ведь монтироваться они будут в дюбель, площадь опоры которого достаточно небольшая, ну и тем более в процессе закручивания материал вокруг крепежа немножко раскрошится и ослабит крепление.

Для небольших по весу изделий саморезы еще подойдут, а что делать если нужно закрепить на стене допустим кондиционер весом под 100 кг, или какие либо металлические тяжелые конструкции? Тут и приходит на помощь анкер.

Ну а теперь перейдем непосредственно к описанию процесса установки или монтажа анкеров в стену и начнем мы с инструментов, которые нам понадобятся. И чтобы конкретно описать все действия представим что нам необходимо установить анкерный болт с гайкой в бетонную стену.

Инструменты для установки анкера

Во первых нам понадобится достаточно мощный сверлильный инструмент. Наиболее целесообразно воспользоваться перфоратором с буром нужного диаметра, но если его нет подойдет и мощная дрель с функцией ударного сверления. Самое главное во втором случае найти нужное по диаметру сверло по бетону, ведь диаметр анкеров обычно более 10 мм, а патрон электродрели ограничен диаметром сверла максимум в 13 мм.

Дополнительно нам понадобится ключ под гайку анкера. Подойдет и торцевой и обычный рожковый. Ну и наконец универсальный в строительстве инструменты: молоток.

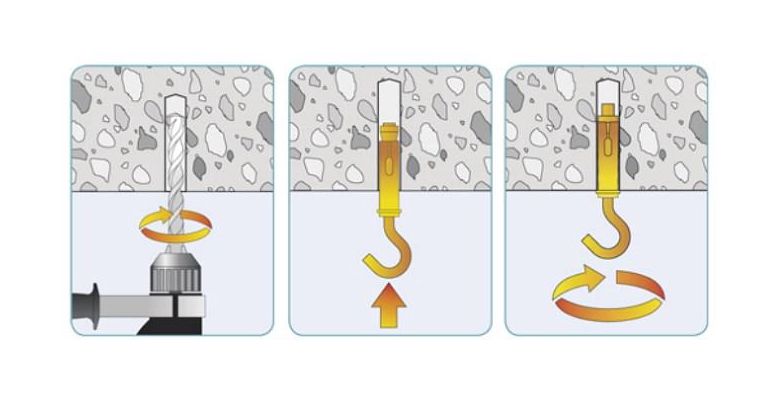

Монтаж анкера

Первоначально необходимо тщательно выверить точную точку установки анкера. Если ошибетесь даже на один сантиметр это может привести к очень негативным последствиям, например крепление которое вы будете устанавливать, станет криво и исправить это будет очень сложно.

Самым сложным вариантом будет, если анкер необходимо установить очень близко к плоскости пола или потолка, ведь в этих местах не получится просверлить отверстие под анкер строго перпендикулярно, и анкер станет криво.

После того, как с местом установки анкера вы определились сверлим отверстие на нужную глубину (длину анкера). Сверлить необходимо аккуратно, чтобы диаметр отверстия не сильно отличался от диаметра сверла или бура. Кстати при сверлении может возникнуть еще одна трудность – можете напороться на арматуру и тогда место крепления анкера придется менять однозначно.

После того, как отверстие просверлено готовим анкер. Для этого ослабляем (откручиваем гайку) затяжку болта, чтобы распорные сектора внешней оболочки сошлись и анкер свободно проходил в отверстие. Наиболее целесообразно открутить гайку почти до конца с учетом того, чтобы потом ее можно было совсем снять, надеть на анкер крепление того, что будете навешивать и чтобы гайка могла накрутиться снова хотя бы на 3 – 4 витка.

С помощью молотка, забиваем анкер до упора и оставляем как есть. Далее монтируем аналогичным образом остальные анкера, если их несколько штук.

В процессе установки анкеров необходимо убедиться, что в отверстии анкера не болтаются, а сидят достаточно плотно, если это не так, лучше всего изменить место установки если это возможно, либо каким либо образом уменьшит этот «люфт» анкера в отверстии.

Следующим этапом работ уже будет навешивание закрепляемой конструкции и затягивание анкеров.

Как правило, навешивают на анкера достаточно массивные элементы, поэтому выполняют данную работы вдвоем или втроем, чтобы можно было с одной стороны держать на весу тяжелую конструкцию, а с другой осуществлять фиксирование и затяжку гаек анкеров.

После навешивания конструкции гайки наживляются и начинают затягиваться с помощью имеющихся ключей. Затягивать гайки необходимо аккуратно, так как за счет движения болта и расклинивания возникают достаточно значительные усилия и напряжения. Если вы перетяните анкерный болт, жестяная часть анкера может просто не выдержать и оторваться или погнуться, что снизит прочность крепления.

В недостаточно плотных материалах, например кирпиче или стеновых блоков может возникнуть другая ситуация: раскрашивание стенок отверстия. Здесь перетягивание гайки приведет к тому, что анкер просто расширит отверстие и держаться не будет. В общем в процессе затягивания гаек нужно контролировать усилие которое возникает на ключе и вовремя остановиться.

Так как в процессе фиксации болт может достаточно сильно выйти за плоскость гайки, он может в процессе эксплуатации сильно мешаться. В связи с этим лучше всего торчащие болты обрезать заподлицо по гайку с помощью болгарки.

Установка химического анкера

Наш рассказ был бы не совсем полным, если бы мы не описали технологию установки химических анкеров.

Данные типы анкеров обычно используют в тех случаях, когда  нельзя воспользоваться классическими вариантами анкеров, например в стенах из материалов с большим количеством пустот, например пенобетон или газосиликат. Классический расклинивающий элемент анкера в подобном материале просто продавит материал и анкер держаться не будет, а химический будет, так как работает он на другом принципе.

Как и под обычный анкер под химический также сверлится отверстие. Далее в отверстие устанавливается анкер, который фиксируется с помощью специального клея, который застывает внутри отверстия и надежно фиксирует крепежный элемент. Подобное соединение отличается повышенной прочностью и пустотность материала на это не влияет. Более того, именно за счет прочного и надежного соединения химические анкера широко применяются при монтаже массивных объектов в том числе при высотных работах.

Ну и в конце статьи мы хотим привести табличные данные несущей способности анкерных болтов при монтаже в стенах из тяжелого бетона.

Эти данные могут принести пользу при монтаже как ориентировочные нагрузки, даже если анкера отличаются по конструкции или материал стен менее прочный.

Другие статьи раздела

Выбор напольного покрытия   Лазерная резка металла   Виды снегозадержателей   Как клеить бумажные обои

Установка анкерных болтов в фундамент

Содержание

1. Фундаментные анкерные болты: назначение, виды и монтаж.
2. Установка анкерных болтов в фундамент.
3. Материалы для изготовления анкерных болтов.
4. Фундаментные болты.
5. Назначение крепежа.
6. Виды анкерных болтов для фундамента.
7. Установка фундаментных болтов.
8. Классификация анкерных болтов.
9. Установка анкерных болтов в фундамент.

Фундаментные анкерные болты: назначение, виды и монтаж.

По назначению и особенностям конструкции различают несколько типов конструкций :

1. Составные. Их производят из двух частей, соединяемых с помощью муфты. Нижняя часть после установки находится в бетоне, а верхняя вкручивается в муфту.
2. Изогнутые. Нижняя часть таких анкеров изготавливается в виде крюка. Эти конструкции монтируют в специальные колодцы или железобетонные основания, которые затем заливаются бетонной смесью.
3. Прямые. Фундамент устанавливается в готовые бетонные основания. Для закрепления прямого фундаментного анкера в бетоне делается отверстие необходимого диаметра, для крепления понадобится эпоксидный или силоксановый гель.
4. С анкерной плитой. Устанавливается перед бетонной заливкой, нижняя часть состоит из металлической пластины, которую крепят с помощью резьбового соединения или сварки.
5. С коническим концом. Элемент устанавливается в уже готовый фундамент. Его используют для крепления мебели, бойлеров и т.д. Крепеж надежно фиксируется с помощью разжимной цанги, которая расклинивается и надежно удерживает конструкцию.
6. Съемные. Эти крепежные изделия состоят их нижней обоймы, которая монтируется в фундамент, и шпильки с резьбой, устанавливаемой после бетонирования.

Типы и конструкция фундаментных болтов.

Установка анкерных болтов в фундамент.

Установка анкерных болтов бетонировании.

В фундаменте анкерные болты держатся за счет трения, упора и склеивания. Трение обеспечивают нагрузки, которые оказываются на крепежное изделие и передаются на фундамент. Упор – это нагрузки, которые анкер воспринимает и компенсирует своими силами, а склеивание – компенсация нагрузок с помощью касательных напряжений с материалом основания.

Если требуется закрепить конструкцию с высоким уровнем ассиметрии, то лучше заказать прямые болты на силоксановом или эпоксидном клею. Распорные болты применяют в областях, где возможны статические или вибрационные нагрузки. А анкеры с коническим концом советуют использовать для крепления конструкций, который подвергаются динамическим нагрузкам и не способны выдерживать сильных ударов.

Установка фундаментных анкерных болтов выполняется в несколько этапов. Вначале нужно тщательно осмотреть анкерные болты и убедиться в их исправности. Затем можно приступать к работам.

1. Подготовительные работы и определение мест крепления анкеров. Помните, что их ни в коем случае нельзя размещать под дверными проемами.
2. Установка болтов в основу фундамента. Анкер должен погружаться посередине бетонного основания.
3. Расстояние между анкерами должно быть в два раза больше глубины вхождения.
4. После того как анкеры установлены, нужно подождать, пока бетонная смесь застынет. В это время важно следить, чтобы штыри анкеров оставались в ровном вертикальном положении.
5. Последний этап работы – скрепление. Для этого устанавливаются металлические пластины или деревянная доска.

Некоторые виды анкеров можно устанавливать и в уже затвердевший бетон. Но в этом случае просверливается отверстие и вставляется фундаментный болт.

Материалы для изготовления анкерных болтов.

Установка анкерного болта с гайкой.

Для изготовления фундаментных анкеров используют только высокопрочные материалы. В качестве сырья выбирается сталь, в зависимости от условий применения можно приобрести крепежные изделия из морозоустойчивой стали. Крепежи подвергаются термической обработке, благодаря которой исключается возможность разрыва изделия.

Стоимость фундаментных анкерных болтов зависит от диаметра и длины изделия, а также производителя, который занимается их изготовлением. Заказывая болты, обязательно убедитесь, что изделие отвечает всем требованиям ГОСТа и техническим условиям использования. Все фундаментные анкеры проходят контроль качества.

Фундаментные анкерные болты – надежные крепежные элементы, которые качественно и длительно выдерживают большие нагрузки. Существует несколько видов этих крепежей, выбор которых зависит от назначения и условий использования.

Фундаментные болты.

Установка анкерных болтов.

Фундаментные болты для строительных работ.

При производстве строительных работ используется огромное количество различных видов крепежных элементов, выполняющих те или иные функции. Особое место занимают резьбовые стержни различной формы, получившие общее название фундаментные болты. Об устройстве этих крепежей, их видах и использовании расскажем в данной статье.

Назначение крепежа.

Болты, называемые иногда анкер фундаментный предназначены для крепления к опоре строения нижнего венца рубленных конструкций, а также связки с другими материалами наружных стен или монтажа различных станков и механизмов в промышленных предприятиях. Кроме этого, для усиления основания дома на него часто крепят стальные профильные детали П-образной или Н-образной формы, называемые соответственно швеллерами и двутаврами.

Установка анкерных болтов в фундамент.

Назначение фундаментных крепежей.

На гладкий ленточный железобетонный или плитный фундамент присоединить строительные блоки или брус без опасения всевозможных деформаций и смещения конструкции невозможно. Для решения этой задачи и применяют длинные стержни той или иной формы, именуемые анкерными болтами.

Виды анкерных болтов для фундамента.

В настоящее время производство данного вида крепежей осуществляется в соответствии с ГОСТ 24379, который был выпущен еще в далеком 1980 году. Под тем же номером в 2012 году был выпущен современный стандарт, регламентирующий основные виды, размеры и форму анкерных болтов.

Виды анкерных болтов.

Основные виды анкерных болтов.

По указанным выше документам все анкерные болты для фундаментов изготавливаются в следующих модификациях:

1. Болт изогнутый в исполнении 1.1 и 1.2 представляет собой стальной стержень, имеющий в нижней части загиб соответственно под углом 90 о или в виде нижней половины буквы Z. Минимальный диаметр крепежа составляет 16 мм, максимальный – 48. Длина стержня может варьироваться от 500 до 2500 мм и более. Для крепления тех или иных деталей к фундаменту верхняя часть стержня имеет метрическую резьбу соответствующего размера на длине стержня не менее 100 мм, на которую навинчиваются две гайки с шайбой между ними.
2. Болт прямой с резьбой на обоих концах изготавливается в исполнении 2.1 и 2.2. его особенностью является наличие анкерной плиты – стальной площадки прямоугольной формы с отверстием в центре, через которое свободно проходит резьбовая часть болтов анкерных. Различные модификации этого вида различаются формой и диаметром стержней, а также самих стальных квадратных шайб.
3. Болты в исполнении 3.1. и 3.2 наименее распространенные. Они представляют собой составные стержни, соединяемые между собой длинными втулками с внутренней резьбой соответствующего диаметра.
4. Анкерные болты для фундамента четвертого типа относятся к группе извлекаемых. Они имеют сложное строение, представленное прямым резьбовым стержнем и соответствующей анкерной арматурой.
5. Наиболее просты в изготовлении анкерные фундаментные болты пятого типа, представленные гладкими стальными стержнями с резьбовой частью.
6. Изделия, изготавливаемые по ГОСТ 24379 типа 6.1, 6.2 и 6.3 с полным правом можно отнести к действительно анкерным болтам в полном смысле. Они представляют собой стержни с верхней резьбовой частью, имеющие в нижней части утолщение. Для их фиксации применяют дополнительные элементы – разжимную цангу и коническую втулку. Особенностью этого вида крепежей является возможность их установки уже после заливки и затвердения бетонного фундамента.

Установка фундаментных болтов.

Как было отмечено выше, установка анкерных болтов в фундамент может выполняться как в процессе заливки бетонной смеси, так и после этого, и даже после того, как плита или лента полностью застынет. При выполнении этой операции следует знать и соблюдать некоторые особенности:

• В соответствие с рекомендациями упоминавшегося выше ГОСТ 24379 болты исполнения 1. 1 и с анкерной плитой рекомендуется устанавливать в бетонное основание до заливки смеси;
• Изделия типа 1.2 монтируют в предварительно подготовленные колодцы в готовом фундаменте с последующим их бетонированием смесью того же состава, что использовалась для изготовления основания строения;
• Фундаментный анкерный болт с расширенной нижней частью устанавливают в готовое основание, предварительно просверлив отверстия по диаметру уширения;
• Стержень крепежа любого из описанных выше видов должен располагаться строго вертикально;
• Шаг установки болтов в анкерный фундамент должен составлять не более двух величин их заглубления;
• Располагаться стержни должны строго посередине ленточного основания при использовании их для связки с материалом наружных стен. Под перегородки анкерные фундаментные болты, как правило, не устанавливают. Так же нецелесообразно использовать их при монтаже полых кирпичей и блоков во избежание раскалывания последних.

Таким образом, в рамках небольшого обзора мы постарались максимально кратко раскрыть особенности такого крепежного элемента, как фундаментный болт, рассмотрели их основные виды и технологию монтажа для решения тех или иных задач.

Довольно часто при строительстве любого типа фундамента устанавливаются анкерные болты, еще их называют фундаментными. Анкер переводится как якорь, а анкерный болт является изделием, которое служит для крепления конструкции к несущему основанию. Несущим основанием в данном случае является фундамент дома, а конструкция — это стены будущего здания. Следует отметить, что произвести строительные или монтажные работы после строительства фундамента просто невозможно без применения таких надежных крепежных изделий, как анкерный болт.

Фундамент болт представляет собой прут, на одном конце которого размещена резьба, а на другом загиб или разветвление. Именно второй конец находится в основании и обеспечивает крепление. Помните, что анкерные болты можно использовать лишь в прочных негибких строительных материалах, таких как кирпич, натуральный камень и железобетон. Большинство фундаментных болтов используются при температуре от -50 до +50 градусов, если же температура выходит за эти рамки, то нужен будет дополнительный расчет конструкции. Выбор типа анкерного болта, как правило, зависит от размера строительной конструкции, типа фундамента, особенностей использования и способа монтажа.

Классификация анкерных болтов.

В зависимости от условий эксплуатации, различают конструктивные и расчетные болты. Конструктивные в основном применяются для крепления достаточного массивного оборудования и строительных конструкций для обеспечения устойчивости давлением собственного веса. Они обеспечивают фиксацию уже готовых изделий. Расчетные же болты берут на себя нагрузки, возникающие во время эксплуатации конструкции или оборудования.

Типы и конструкция фундаментных болтов.

За способом установки бывают болты с установкой до заливки фундамента и такие, которые устанавливаются в просверленные отверстия в готовом фундаменте или другом элементе конструкции.

В зависимости от конструкции, выделяют изогнутые болты, болты с анкерной плиткой, составные анкерные болты, съемные, прямые и болты с коническим концом. Изогнутые болты, как правило, применяются тогда, когда нет зависимости между высотой фундамента и глубиной заделки болтов. Они устанавливаются до бетонирования или монтируются в уже готовое основание. Несколько меньшей глубиной установки обладают болты с анкерной плиткой, они используются, когда от этой глубины зависит высота фундамента. Данный элемент служит исключительно для поддержания прочности конструкции, в основном ставится до бетонирования. Для установки методом поворота или надвижки нужны составные болты с анкерной плиткой. Муфту и нижнюю часть данного элемента (шпилька с плиткой) закладывают в основание на стадии бетонирования, а в муфту на всю длину резьбы ввертывается верхняя шпилька. Такой болт фиксирует оборудование и крепится до бетонирования. Для крепления тяжелого оборудования с большими динамическими нагрузками (электротехника, прокатное оборудование) лучше всего подойдут съемные болты. При их установке в фундамент нужно заложить лишь анкерную арматуру, а шпилька уже устанавливается после заливки фундамента в трубу. Для изготовления данного элемента применяют высокопрочную сталь, которая устойчива к разрывам.

Для крепления конструкции с большим уровнем асимметрии рекомендуется выбирать прямые болты на клею (эпоксидном или силоксановом), а также болты, виброзачеканенные цементно-песчаной смесью. Такие болты выдерживают большие нагрузки, их ставят в скважину, просверленную в готовом фундаменте. Распорные болты предназначены в основном для крепления конструкций и оборудования, испытывающие вибрационные и статические нагрузки. Их можно прикрепить с помощью дюбелей или разжимной тяги. Чаще всего данный материал применяется для сантехники, вентиляционных устройств, отделки и облицовки. И, наконец, болты с коническим концом используются для крепления конструкций, которые не выдерживают сильные удары или динамические нагрузки. Их можно прикрепить с помощью цементно-песчаной смеси методом вибропогружения. Данный материал устойчив к коррозии, а также прекрасно держит механическую нагрузку.

Следует знать, что анкер удерживается в фундаменте за счет трех основных рабочих принципов. Прежде всего, это трение, то есть нагрузки, которые воспринимаются анкерным болтом, передаются на материал основания посредством трения тела анкера о материал основания. Для этого нужно наличие распирающей силы, которая может создаваться за счет распора металлической цанги или пластикового дюбеля. Следующий принцип, это упор — нагрузки, которые воспринимаются анкером, компенсируются внутренними силами сопротивления материала излому, возникающими на глубине анкеровки. Также следует отметить такой принцип, как склеивание, то есть нагрузки компенсируются внутренними касательными напряжениями в области контакта тела анкера и материала монолита. Данный принцип работы характерен для клеевых анкеров, а также закладных деталей без упорных приспособлений и уширения. Большинство анкерных болтов удерживаются в материале основания посредством комбинации описанных выше принципов. Анкерное крепление, как правило, разрушается в самом слабом его месте. Различают такие виды разрушений, как вырыв, излом или пластический изгиб анкера, коррозия, плавление или выгорание анкерного болта.

Установка анкерных болтов в фундамент.

Установка анкерных болтов в фундамент.

Анкерные болты рекомендуется устанавливать сразу после заливки фундамента или несущего основания, пока цемент не застыл.

В первую очередь необходимо изучить план внешних, внутренних стен и входных дверей. Фундаментные болты должны устанавливаться под внешними стенами, соответственно, анкера не нужно ставить в дверных проемах и под внутренними стенами. Далее болты можно погружать в бетон четко по центру будущей стены. Однако не утапливайте их слишком сильно, длина выступающей части должна составлять примерно 5-7 см. Анкерные болты следует располагать по всему периметру стены. Их нужно устанавливать на расстоянии примерно 40 см друг от друга, но так, чтобы они не попадали под дверные проемы. Помните, что болты обязательно должны располагаться строго вертикально, поэтому их можно выровнять с помощью уровня.

Если же Вы будете устанавливать анкерные болты в уже схватившееся основание, то в этом случае следует применить сверление. Однако стоит учитывать, что для сверления посадочного отверстия следует использовать буры или сверла соответствующего диаметра. Во время установки и застывания основания резьбу анкера можно обернуть в целлофан, чтобы избавиться от забот по очистке застывших частиц бетона на болтах. Также чтобы в процессе замерзания основания можно было избежать крена анкерного болта, рекомендуется использовать крепежное устройство, которое прикрепляется к опалубке фундамента на время застывания.

В некоторых случаях анкерный болт устанавливают до заливки фундамента. Тогда болты должны крепиться к арматуре или решетке на металлическую конструкцию, затем заливается раствор. В основном это происходит при строительстве ленточного фундамента. После застывания фундамента анкерный болт может исполнять все свои основные функции.



Рекомендация: Общая обзорная статья, из нее узнаете об установке анкерных болтов в фундамент. Болты необходимы для крепления конструкций к фундаменту. Если конструкции большие и имеют большой вес, то позаботьтесь о точной разметке и правильного без перекосов установке болтов. В противной случае вам будет сложно установить тяжелые конструкции.

Как установить бетонный клиновой анкер

Как установить бетонный клиновой анкер?

Правильная установка является ключом к успешному применению после выбора якоря. Правильно просверленное отверстие необходимо для простоты установки и оптимальной работы анкера.



Используя сверло соответствующего диаметра (диаметр сверла равен диаметру анкера), просверлите отверстие в материале основания на глубину не менее 1/2 дюйма или на один диаметр анкера глубже, чем требуется для заделки. Клиновые анкеры предназначены для установки в отверстия, просверленные с помощью долот с твердосплавными наконечниками, отвечающих требованиям стандарта ANSI B212.15.0005

Анкерные отверстия должны быть тщательно очищены перед установкой анкера. Удалите пыль и мусор из отверстия во время бурения (например, с помощью пылеуловителя, полой коронки) или после бурения (всасывание, нагнетание воздуха) для удаления незакрепленных частиц. Эта процедура выполняется с помощью сжатого воздуха, насоса или вакуума с удлинителем. Пыль и другой мусор должны быть удалены из отверстия, чтобы можно было установить бетонный клиновой анкер в требуемую заделку и обеспечить правильное расширение и зацепление.



Установите шайбу на анкер и навинтите гайку. При установке через приспособление вставьте клиновой анкер через приспособление в отверстие. Убедитесь, что анкер забит на минимальную требуемую глубину анкеровки.



Затяните анкер с помощью динамометрического ключа с требуемым установочным моментом. Резьбовая шпилька выдвинется во время затяжки гайки; зажим распорного клина остается в исходном положении.

Обозначение do- диаметр анкера dh- минимальный диаметр отверстия в приспособлении dbit- номинальный диаметр бурового долота hnom- минимальная номинальная глубина анкеровки ho- минимальная глубина отверстия Маркировка длины указывает общую длину анкера



Для чего используется клиновой анкер для бетона?

Клиновой распорный анкер представляет собой механическое устройство, используемое для крепления конструкционной стали, такой как анкерные балки и колонны, фасады, электрическое и механическое оборудование, кабельные лотки и распорки, опоры для труб, пожарные спринклеры, поручни и стойки к бетонным материалам.

Являются ли съемными клиновые анкеры для бетона?

Клиновые распорные анкеры не предназначены для удаления из основного материала.



Что лучше: бетонный клиновой анкер или гильзовый анкер?

Зависит от приложения. Оба могут использоваться в бетонном кирпиче и блоке, но клиновые анкеры имеют гораздо более высокую предельную и допустимую грузоподъемность.



Что такое клиновой анкер?

Типы анкеров, в которых механизмы передачи нагрузки основаны на трении, обычно представляют собой «распорные анкеры». Эти типы анкеров имеют распорные элементы, которые прижимаются к стенке просверленного отверстия. Когда анкер нагружен, сила трения между распорными элементами и бетоном позволяет анкеру передавать нагрузку на основной материал. Распорные анкеры с регулируемым крутящим моментом устанавливаются путем приложения определенного крутящего момента к головке болта или гайке с помощью динамометрического ключа.

Распорные анкеры с регулируемым крутящим моментом могут быть дополнительно классифицированы как втулковые или болтовые (также обычно называемые «клиновыми анкерами»)



Какой глубины нужно просверлить отверстие для клинового анкера?

Минимальная глубина отверстия зависит от номинального диаметра анкера, типа тестируемого анкера и материала основания. См. таблицы ниже:

Какой вес может выдержать клиновой анкер?

При использовании метода расчета допустимых напряжений (ASD) расчеты допустимых нагрузок основаны на применении коэффициента преобразования безопасности к среднему результату лабораторных испытаний предельной нагрузки. Коэффициент запаса предназначен для учета разумно ожидаемых изменений нагрузки.

---

Таннер, вы покрыли

Фастини/якоря/абразивы/безопасности/аксессуары для энергетики/Безопасность

июнь. 21, 2022

Как установить клиновые анкеры

08. 12.20 – Zoro Staff

Клиновые анкеры представляют собой специальные опорные болты, используемые для крепления таких приспособлений, как деревянные элементы размером два на четыре, к твердому бетону. Они состоят из шпильки с резьбой или анкерного зажима, распорного зажима, шайбы и шестигранной гайки и обычно изготавливаются из стали или нержавеющей стали.

В отличие от анкеров-гильз или анкеров с откидными болтами, которые можно использовать в качестве крепежа в различных типах кирпичной или блочной кладки, клиновые анкеры можно использовать только в бетоне. Клиновые анкеры также считаются самыми прочными из всех типов распорных анкеров: анкеры диаметром ⅜ дюйма имеют вырывной вес 1560 фунтов. Клиновые анкеры диаметром ¾ дюйма могут выдерживать вырывной вес более 6600 фунтов. фунтов Именно эта сила делает их такими распространенными во многих промышленных условиях, где клиновые анкеры часто используются для удержания оснований колонн для полок хранения на складах или для крепления болтами нового оборудования в заводских цехах.



Руководство по установке

Сначала соберите необходимые инструменты, в том числе перфоратор, молоток, разводной ключ и небольшую щетку или магазинный пылесос, чтобы очистить установочное отверстие от пыли. Затем выполните следующие действия, чтобы установить клиновые анкеры в бетон.

Шаг 1: Измерьте длину клинового анкера

Минимальную длину клинового анкера можно определить, прибавив толщину закрепляемого материала к минимально необходимой глубине, оставив место для гайки и шайбы. . Однако имейте в виду, что обычно рекомендуется вставлять анкеры за пределы минимальной глубины анкеровки, чтобы увеличить удерживающую способность анкера.

Шаг 2. Просверлите отверстие

Начните с сверла с твердосплавным наконечником того же диаметра, что и устанавливаемый анкер, и используйте ударную дрель, чтобы просверлить отверстие в основном материале не менее чем на ½ дюйма глубже ожидаемой глубины. Обязательно следуйте этим рекомендациям, чтобы обеспечить минимальную глубину анкеровки:

Диаметр клинового анкера	Минимальная глубина анкеровки
¼ дюйма	1⅛”
5/16″	1¼ дюйма
⅜”	1½ дюйма
½”	2¼”
⅝”	2¾”
¾”	3¼ дюйма
⅞”	3⅞”
1″	4½ дюйма
1¼”	5½”

При сверлении всегда надевайте соответствующие защитные очки, так как во время работы образуются мелкие частицы бетона. Поместите кусок сверхпрочной ленты на сверло, чтобы отметить желаемую глубину отверстия, или просто установите ограничитель глубины на ударную дрель. Установите ударную дрель в режим удара и закапывайте до тех пор, пока не достигнете отметки ленты на долоте или не достигнете заданной глубины.

Шаг 3: Очистите отверстие

После сверления важно удалить всю бетонную пыль и другой мусор, иначе он может помешать удерживающей способности анкера при его установке. Используйте небольшую проволочную щетку или магазинный пылесос, чтобы убедиться, что отверстие чистое, и дайте клиновому анкеру правильно закрепиться.

Шаг 4: Установите анкер

Перед установкой поместите закрепляемое приспособление на отверстие и дважды проверьте, чтобы отверстие в приспособлении было достаточно большим, чтобы через него можно было вставить клиновой анкер.

После сборки шайбы и гайки не забудьте оставить гайку на одном уровне с верхней частью корпуса анкера для защиты резьбы. Затем вставьте клиновой анкер и протолкните его через закрепляемый материал. Постучите по нему молотком, пока шайба и гайка не окажутся заподлицо с поверхностью. Затем расширьте анкер, затянув гайку рукой до плотного прилегания. Используя гаечный ключ, вы можете затем повернуть гайку еще на три-четыре полных оборота, пока она не будет затянута.

Ниже приведены данные по максимальному крутящему моменту и выдергивающему весу (в фунтах) клиновых анкеров основного размера:

Размер	Минимальное крепление	Макс. Крутящий момент	Сверло	Выдвижной элемент (фунты)
¼ дюйма	1″	5 футов/фунтов.	⅜”	939
⅜”	1-9/16″	10 футов/фунтов.	½”	1 560
½”	2 дюйма	20 футов/фунтов.	⅝”	3 105
⅝”	2½ дюйма	30 футов/фунтов.	⅞”	3 323
¾”	3-3/16″	40 футов/фунтов.	1″	6 678

Примечание. Приведенные выше значения являются ориентировочными. В целом, 25% веса выше считаются безопасной рабочей нагрузкой.



Независимо от того, монтируете ли вы стены в бетонном полу подвала для создания отдельных комнат или укладываете опорные балки для наружного настила в бетон на заднем дворе, вам потребуются клиновые анкеры для завершения работы.

Помните, что перед сверлением лучше тщательно измерить и подумать, не потребуется ли в будущем переместить или отрегулировать клиновые анкеры. Несмотря на то, что клиновые анкеры и другие крепежные элементы для бетона обычно предназначены для постоянного использования, если вы планируете заранее, можно удалить бетонные анкеры без ущерба для основного материала.
