Установка автомата и УЗО: последовательность

Администрация2022-02-01T10:25:08+03:00

Статьи автоматический выключатель, УЗО 0 Комментариев

В современном электрическом щитке помимо прибора учета электроэнергии (электрического счетчика) присутствуют различные представители защитной автоматики. Минимальный их набор, как правило, представлен вводным автоматическим выключателем, а также УЗО (устройство защитного отключения). Автомат гарантирует сохранность электропроводки при перегрузках и токах коротких замыканий, назначением УЗО считается охрана человека от поражений электротоком, предотвращения возгораний при утечках. В первом случае используются УЗО с номинальным дифференциальным током 10 и 30мА, во втором (для противопожарных УЗО) – 100мА или выше.

Реальные схемы во вводных щитах могут включать:

несколько селективных УЗО;
некоторое количество групповых автоматических выключателей, контролирующих цепи потребителей;
другую защитную автоматику, например реле напряжения.

Очевидно что включены эти приборы должны быть последовательно, только в этом случае они будут обеспечивать защиту по всем упомянутым направлениям. Однако какой из них располагать ближе к точке подключения вводных кабелей, а какой к нагрузке, остается предметом споров для многих электриков, особенно начинающих. Тем более что четких указаний на страницах ПУЭ не находится. Так как же все-таки следует подключать УЗО к автоматическому выключателю и есть ли в этом разница, попробуем разобраться.

До или после?

Существует мнение, что токи короткого замыкания опасны для УЗО, которое на них не призвано реагировать. Конечно же, сотни ампер представляют определенную опасность для содержимого как электромеханических, так и электронных УЗО. Но есть ли принципиальная разница с точки зрения безопасности для устройства защитного отключения в очередности их подключения? Рассмотрим оба возможных варианта:

когда сначала монтируются автоматы, а ближе к нагрузке УЗО;
противоположное подключение – первым идет УЗО, затем один или несколько автоматов.

В первом случае путь тока пролегает по упрощенной цепи: ввод фазных проводов – автоматический выключатель – УЗО – нагрузка – подключение нулевых шин. Во втором варианте полная цепь сохраняется, местами меняются только защитные устройства, следовательно, величина силы тока, протекающего через оба прибора включенных последовательно, будет одинакова.

Теперь в опровержение концепции приоритета срабатывания автомата или УЗО в зависимости от их взаимного расположения. Из школьного курса физики известно, что ток на участке цепи либо есть, либо отсутствует, поэтому оба устройства оказываются под его воздействием одновременно. Размыкание цепи автоматическим выключателем происходит за достаточно короткий промежуток времени примерно 20 мс. Хотя для токов КЗ и это большой временной интервал, работоспособность устройства, как правило, сохраняет инерционность составляющих УЗО.

Ответ на поставленный выше вопрос фактически найден – принципиальной разницы, какое устройство будет устанавливаться первым, нет. В этом случае во внимание принимаются экономические соображения, возможно наличие свободного места в щитке, удобство пользования. В ряде случаев руководящим действием считаются предпочтения и привычки электрика.

Более важным в решении задачи считается правильный выбор УЗО и автоматического выключателя по характеристикам. Так в частности:

в тандеме при последовательном включении номинальный ток нагрузки УЗО должен соответствовать номиналу вводного автомата, а лучше превышать его, например, для выключателя номиналом 40А следует выбирать УЗО не менее 50А;
в случае, когда по выходу УЗО подключаются групповые однофазные выключатели, к примеру, 3 штуки номиналом 16А, его максимальный ток должен составлять 50 … 63А.

Другим, альтернативным вариантом решения задачи будет воспользоваться выключателями дифференциального тока (АВДТ) или дифавтоматами. Эти устройства объединяют в себе функции обоих и автоматически избавляют от необходимости выбора последовательности установки и подключения.

Остались вопросы?

Заполните форму обратно связи ниже, наши специалисты свяжутся с Вами, проконсультируют, расскажут про возможные способы решения Вашей задачи.

заказать консультацию

Ваше имя (обязательно)

Ваш e-mail (обязательно)

Телефон

Сообщение

Прикрепить файл

Даю согласие на обработку данных

Почему выключается автомат в электрощитке: причины и что делать

МОСКВА, 11 июля – Новости ДЭА. Многим знакома ситуация, когда в доме или квартире гаснет свет из-за работы автомата в электрощитке. Особенности работы автоматического дифавтомата, причины аварийного отключения и как их определить, что делать, если он глохнет при включении стиральной машины, водонагревателя и другой бытовой техники и как рассчитать максимально допустимую нагрузку – материал РИА Новости .

почему машина падает

– Реклама –

Устройство защитного отключения (АВ) представляет собой компактный модуль для обеспечения безопасности работы электрической сети. Модели имеют от одной до четырех пар контактов и аналогичное количество полюсов. Двухполюсные образцы предназначены для установки в однофазной бытовой сети напряжением 220 В на вводе, однополярные – на отдельной линии, а в двухфазных цепях рассчитаны на работу под трех-четырехполюсными. 380 В. Автоматический выключатель смонтирован на DIN-рейке в щитке.

Устройство рассчитано на определенный рабочий ток – 6, 10, 16, 25 А. Это максимальная нагрузка, при которой автоматический выключатель нормально выполняет свою задачу. Если включить сразу несколько мощных приборов — стиральную машину, кондиционер, бойлер и духовку, ток может достичь предела большего, чем может выдержать машина, и в этом случае сработает защита.

Мощная бытовая техника: две стиральные машины и утюг

Особенности работы

– Реклама –

«То, что мы привыкли называть автоматом для краткости, в электрике правильнее всего называть дифавтоматом или, если быть точнее, дифференциально-токовым автоматическим выключателем. Собственно, основная функция этого устройства и кроется в его полном названии – автоматическое отключение низковольтных комплектных устройств (НКУ) от ООО «Завод КЛАЙВ». ) инженер-конструктор Александр Яковлев поясняет, что она защищает ЛЭП от коротких замыканий, перегрузок и утечки тока, а также человека от поражения электрическим током.

Принцип работы устройства заключается в том, что в аварийной ситуации (короткое замыкание или нагрузка больше номинальной) срабатывает механизм отключения силовых контактов.

причины

– Реклама –

Электрики выделяют множество причин, вызывающих опрокидывание машины: перегрузка, неисправность проводки или короткое замыкание в сети, неисправность оборудования или дефекты самого автоматического выключателя. Также неграмотная установка или даже удар молнии может привести к выходу машины из строя. Опытные специалисты помогут выявить и устранить причины неисправности.

Автоматические выключатели питания на щите

Наиболее распространенные причины срабатывания дифавтомата в быту перечислил Александр Яковлев:

–
включение в сеть мощного устройства, в сочетании с уже подключенными устройствами превышает номинальную нагрузку, на которую рассчитан дифавтомат;
–
короткое замыкание от поврежденных проводов оборудования и электропроводки, которое может привести к пожару;
–
выход из строя подключенного оборудования, в том числе осветительных приборов с источниками питания в их составе;
–
В некоторых случаях срабатывание автомата диффавтомата может быть из-за неправильно подобранного значения, износа со временем или самого автомата, из-за производственного брака.

Бывают случаи, когда автомат в щит попадает без нагрузки. На это есть несколько причин:

–
ошибки подключения автоматического выключателя дифференциального тока;
–
неисправность диффавтомата;
–
короткое замыкание в сети между розетками или выключателями и машиной.

В этом случае для решения проблем следует позаботиться об исправности машины, осмотреть электропроводку на наличие повреждений, оценить состояние розеток и выключателей.

«В современных электросхемах дифотоматы устанавливаются индивидуально на отдельные линии электропроводки помещения: розетки, освещение, холодильник, а для некоторых особо энергоемких потребителей, — говорит Александр Яковлев, — Такими мощными устройствами могут быть: стиральные машины и посудомоечные машины, электрические плиты, духовки, электрические теплые полы, водонагреватели (бойлеры), скважинные насосы, системы кондиционирования и электрического отопления.

Поиск и устранение неисправностей

«Первое, что нужно понять, это то, что автоматический выключатель работает очень хорошо. Это защитило и квартиру, и оборудование в ней от короткого замыкания», — говорит Глеб Гилинский, соучредитель Городского объединения экономистов.

Распределительный щит в подъезде квартиры

Что делать, если машина глохнет при использовании:

–
Стиральная машина. В первую очередь нужно учитывать потребляемую машиной мощность. Причиной может быть банальная перегрузка или факторы, связанные с поломкой оборудования: отказ двигателя, нагревательного элемента, платы управления или силового выключателя. Машина может перевернуться при запуске из-за повреждения розетки или короткого замыкания в собственном кабеле оборудования.
–
Чайник. Машина может запуститься при подключении чайника, при выходе из строя устройства или превышении допустимой нагрузки. ( Если в квартире установлен АВ С16, то на водонагреватель необходимо установить отдельный выключатель на 6 А). Если сама машина и котел исправны, необходимо осмотреть контактные соединения или проводку для выяснения причины.
–
Печи/духовки. Возможно, что при включении электроплиты или духовки машинка вышла из строя, неисправен разъем подключения на самом приборе, сломаны элементы плиты, неисправен выключатель, возможно проводка. поврежден. Если отключение происходит при включении горелки, важно проверить контакты или нагревательный элемент.
–
Скважинный насос. Если насос перестал качать воду, машина в щите перевернулась, это может быть из-за повреждения кабеля или короткого замыкания из-за обмотки на двигателе насоса. Кроме того, дифавтомат может сработать при попадании влаги на блок в корпусе насоса.

Специалисты сказали, что делать, если в квартире/доме работает дифавтомат:

a
Убедитесь, что машина не повреждена. Как правило, достаточно внешнего осмотра – на щитке не должно быть копоти, запаха горелого пластика и деформации.
2
Определить, на какой линии возникла авария – на этой линии машина будет отключена. Для облегчения идентификации Александр Яковлев рекомендует подписывать каждую машину в электрощите.
3
Отключите все электрооборудование в линии этой машины (отсоедините все устройства) и попробуйте включить машину. Если звонит снова – короткое замыкание или в розетке, или в проводке. Необходимо выключить машину и выдернуть все розетки — при коротком замыкании в одной из них останутся следы оплавления. Если нет, то проблема в проводке, самостоятельно заменить не получится, придется вызывать электрика.
четыре
Если машина работает, открыть все, что было закрыто по порядку. Таким образом можно определить, какое устройство спровоцировало срабатывание машины — либо оно вышло из строя, либо нагрузка с ним превысила допустимую. Категорически запрещается использовать неисправные электроприборы, ремонт в домашних условиях невозможен. Его нужно выбросить или отнести в специальную мастерскую.
5
Если после подключения всех потребителей автомат не опрокинулся, это означает, что некоторые устройства были отключены из-за нестандартного режима работы или перегрузки. Это происходит даже в том случае, если электроприборы полностью исправны. Например, они включили слишком много в одну строку. «Нетрудно подсчитать, сколько устройств можно включить, — говорит Глеб Гилинский. и 3,6 Ампер при токе 360 вольт. Необходимо переключить ненужные устройства на другую линию.
6
«Если после выключения всего оборудования дифамат все равно не включается, то скорее всего неисправен сам автомат или проблема с проводкой. В любом случае в такой ситуации лучше обратиться к электрику, который поможет точно определить и устранить возникшую проблему», — советует Александр Яковлев.

Электросчетчики в коттедже в Московской области

Меры безопасности

Достаточно следовать трем простым рекомендациям, чтобы избежать аварийной работы дифавтомата.

–
Во-первых, не подключайте дополнительное оборудование к линиям, предназначенным для отдельных мощных бытовых приборов.
–
Во-вторых, не следует подключать слишком много электроприборов к одной линии с помощью нескольких удлинителей и разветвителей, даже если отдельно подключенное оборудование не потребляет много электроэнергии.
–
В-третьих, не устанавливать на линии освещения светильники и лампы, значительно превышающие номинальную мощность, на которую дифавтомат был рассчитан при проектировании.

Консультация специалиста

Александр Яковлев рекомендует использовать максимально энергоэффективные приборы и лампы и следить за исправностью используемого оборудования. Рекомендуется равномерно распределять сильную нагрузку между несколькими группами розеток, исключая опрокидывание машины. Если это невозможно, не следует одновременно включать в электрическую сеть несколько потребителей большой мощности.

Электрический щиток в многоэтажном жилом доме

«Отключение машины может никогда не повториться. Но если это повторится, постарайтесь выяснить, какой режим и какое электрическое устройство вызвало это. Пользоваться этим устройством нельзя, нужно сдавать в ремонт», — говорит Глеб Гилинский. Специалист также отмечает, что категорически запрещается менять автомат в щите на автомат большего номинала (например, с 16 до 25 А) без перемонтажа всей электрической цепи.

Узо или дифференциал. Что такое дифавтомат, как он работает и как его подключить

Основное отличие УЗО (его иногда называют дифрелем) от дифаавтомата заключается в расшифровке устройств: УЗО — устройство защиты от отключения, дифавтомат является дифференциальным (т.е. в данном случае многофункциональным) автоматическим выключателем.

Технический принцип работы УЗО, дифавтомата

Защитное устройство (УЗО) – электротехническое устройство, в состав которого входит модуль обнаружения разности токов, протекающих через устройство. То есть, если эта разница не соответствует заданному значению, контакты разомкнутся. Для обеспечения этого процесса в состав УЗО включаются отдельные элементы, способные обнаруживать, измерять дифференциальный ток и «принимать решение» о размыкании контактов. Последнюю операцию выполняет разъединитель, не содержащий элементов защиты электрической цепи от коротких замыканий и перегрузок.

Дифавтомат – это, по сути, блок, в котором объединены УЗО и отключающее устройство. Автомат защищает электрическую цепь от утечки тока (как УЗО) и одновременно прерывает подачу электричества в случае короткого замыкания (КЗ) или перегрузок. Выполнение таких функций обеспечивается наличием в дифавтомате защиты от перегрева и перегрузок по току, что гарантирует защиту цепи и оборудования.

Отличие дифавтомата от УЗО

Функция защитного устройства – отключение электрической цепи только в случае утечки тока, т.е. в защите нуждается только включенное в сеть устройство. УЗО — это модуль, обнаруживающий утечку тока (например, при повреждении изоляции) и дающий команду силовому механизму отключить цепь. В то же время УЗО не может защитить сеть от перегрузок или коротких замыканий. Проще говоря, если в вашей проводке произойдет короткое замыкание или будут превышены все нормы нагрузки, все провода сгорят вместе с УЗО.

Дифференциальная машина представляет собой электрическую сборку, которая включает в себя как защиту от утечки тока, так и защиту от короткого замыкания, а также защиту от перегрузок. При этом дифавтомат защищает себя. Оба устройства можно отличить визуально. На дифреле есть обозначение большими буквами; например, «16А», что означает номинальный ток. Если на корпусе устройства перед большим числом стоит латинская буква, например, «С16», то перед вами дифавтомат («С» характеризует тип выпуска, рассчитанный на 16А) . Если устройства имеют обозначения на русском языке, то «ВД» будет означать, что у вас есть УЗО, если же написано АВДТ, то это «автоматический выключатель дифференциального типа».

Прежде чем приступить к пояснениям, чем УЗО и дифавтомат отличаются друг от друга, необходимо расшифровать, что подразумевается под названиями этих устройств. Итак, УЗО – это устройство защитного отключения, а расшифровывается как дифавтомат – дифференциальный выключатель. Те. УЗО защищает нас от электрического тока, а дифавтомат служит для защиты кабелей, проводов и электрооборудования от недопустимых токов – короткого замыкания и перегрузок. Так что же это за устройства и чем они отличаются?

Определение

УЗО – устройство электрической защиты, оснащенное модулем обнаружения разности токов, проходящих через это устройство. Другими словами, когда дифференциальный ток превышает заданное значение, контакты размыкаются. УЗО обычно состоит из отдельных элементов, обнаруживающих, измеряющих (сравнивающих с заданным значением) дифференциальный ток и замыкающих/размыкающих электрическую цепь (разъединитель), и не содержит компонентов, обеспечивающих защиту проводки, подключаемых цепей или самого устройства.

Difamat – это УЗО и автоматический выключатель, смонтированные в общем корпусе. Дифавтомат применяется для защиты электропроводки от утечки тока (соответствует функциям УЗО) и для защиты электропроводки от коротких замыканий и перегрузок. Расположение термозащиты и модуля максимальной токовой защиты в дифавтомате гарантирует сохранность подключаемой электрической цепи и самого устройства. Таким образом, дифавтомат обеспечивает комплексную защиту как самого себя и оборудования, так и защищаемой цепи.

отличие

УЗО отличается от дифавтомата тем, что не защищает цепь и нагрузку, а также себя от токов короткого замыкания и токов превышения по перегрузке. УЗО, в отличие от дифференциального автомата, представляет собой устройство, защищающее нагрузку и цепь только при возникновении тока утечки. Поэтому УЗО, как и любое устройство, включенное в сеть, требует обязательной защиты. Его может обеспечить автоматический выключатель, установленный последовательно с УЗО. В результате автоматический выключатель защитит как цепь, так и включенное в нее УЗО от перегрузок и коротких замыканий. Те. в случае возникновения таких ситуаций машина отключит подачу питания на схему. В свою очередь УЗО защитит электрическую цепь и нагрузку, подключенную сразу после УЗО, от утечки тока (отключит питание). УЗО представляет собой модуль, устанавливающий утечку тока и исполнительное устройство в виде силового реле.

Современный дифавтомат представляет собой узел, состоящий из модуля дифференциальной защиты и автоматического выключателя. Кроме модуля обнаружения протечки и силового реле дифаавтомат обычно содержит электромагнитный и тепловой расцепитель.

Место находок

Стандартное УЗО, в отличие от стандартного дифференциального автомата, защищает нагрузку и цепь только при появлении тока утечки.
Дифавтомат применяется для защиты от утечки тока в электрической цепи (аналог УЗО) и, кроме того, для защиты от коротких замыканий и перегрузок электропроводки.
УЗО оснащено только модулем определения разности токов и силовым реле.
Дифференциальная машина состоит из УЗО, автоматического выключателя и обычно включает в себя электромагнитный и тепловой расцепители.
Применение УЗО и дифавтоматов в каждом конкретном случае зависит как от проекта электропроводки и электроснабжения, так и от защищаемого устройства, электрической схемы или размеров и технических характеристик помещения.
Стоимость дифавтомата обычно выше стоимости УЗО.

Для многих слова дифавтомат и УЗО ничего не значат. Но приходит время замены электропроводки в доме или начинается строительство коттеджа и о них постоянно упоминают специалисты, о необходимости защиты от повреждений. поражения электрическим током, и предлагают разные варианты. Здесь хозяину дома нужно сделать выбор, и правильный. Он хочет получить надежную защиту от электрического тока за разумные деньги, без переплаты и лишнего оборудования. Для этого нужно немного разобраться в устройствах, их назначении, отличиях, преимуществах и недостатках. Любому начинающему электрику будет полезно понять, чем отличаются дифавтоматы УЗО.

Назначение устройств защитного отключения

УЗО защищает изоляцию электропроводки и предотвращает возникновение пожара. И защищает человека от воздействия электрического тока при прикосновении к частям приборов, на которые подается фазное напряжение.

УЗО срабатывает при перекосе токов в фазном и нулевом проводах защищаемой электрической сети. Это случается, когда происходит пробой изоляции и появляются дополнительные утечки. Прохождение тока через неподходящие материалы может вызвать пожар. В зданиях с ветхой электропроводкой довольно часто возникают пожары из-за повреждения изоляции.

Еще один опасный случай – прикосновение к токоведущим частям устройств, которые в нормальном состоянии не должны находиться под напряжением. Ток начинает течь на землю через человека, минуя нулевой провод. В этом случае автоматический выключатель не сработает, так как для его отключения нужны токи не менее десятков ампер. Для жизни человека опасны токи от 30 мА и выше. Способность УЗО реагировать на 10-30 мА является надежной защитой от воздействия электричества.

Следует знать, что УЗО не обеспечивает защиту от сверхтоков, в этом основное отличие УЗО от дифавтомата. В ситуации, когда есть только УЗО и произошло короткое замыкание, устройство никак не отреагирует, а также может сгореть. Отдельно, без автоматического выключателя, не используется.

Если стоит вопрос, что выбрать – УЗО или дифавтомат – нужно понимать, что вместе с УЗО обязательно придется устанавливать в цепь автоматический выключатель.

Назначение дифференциальной машины

Дифавтомат применяется для защиты электрической сети от перегрузки, короткого замыкания и утечки. Помимо возможностей УЗО, оно выполняет функции автоматического выключателя.

Бывает, что человек подключает к одной розетке удлинитель с пятью, шестью дополнительными розетками, а через них подключает несколько мощных устройств. В таких условиях неизбежен перегрев проводников. Или, скажем, при включении электродвигателя вал заклинивает, обмотка начинает греться, через какое-то время происходит пробой с последующим замыканием проводов. Во избежание этого устанавливается дифавтомат. Если превышение тока будет значительным, то дифавтомат в течение нескольких секунд, не дожидаясь расплавления изоляции, отключит линию, предотвратив тем самым возгорание.

Скорость отключения дифавтомата зависит от того, во сколько раз протекающий ток превышает номинальный для данной линии. При многократном превышении вплоть до короткого замыкания мгновенно срабатывает электромагнитный расцепитель. Если ток, протекающий по линии, превышает номинальный ток более чем на 25 %, то примерно через час устройство отключит линию, сработает тепловой расцепитель. Если превышение больше, то отключение произойдет намного раньше. Время отклика можно определить из времятоковых характеристик, приведенных для каждого устройства.

Внешний вид

Общая унификация привела к тому, что по форме и размерам корпуса очень сложно уловить разницу между дифавтоматом и УЗО. Для однофазной сети корпуса этих устройств имеют размеры, равные двум корпусам однополюсного выключателя. На каждом из них есть кнопка тестирования, они двухполюсные. Установка УЗО на DIN-рейку ничем не отличается от установки дифавтомата.

Внешне дифференциальные автоматы отличаются от УЗО:

по надписям на передней панели;
;
.

Обычно в верхней части устройства под названием производителя находится название устройства. Например, ВД и некоторые цифры. ВД означает дифференциальный выключатель, то есть это УЗО. Если присутствует аббревиатура АВДТ (аббревиатура выражения: выключатель дифференциального тока), то это дифавтомат. В случае повреждения надписи на передней панели производитель предусмотрительно выдавил название устройства на боковой стороне устройства. Правда, для определения типа устройства придется снять его с DIN-рейки. Но этот способ касается в основном отечественных производителей.

Иностранные поставщики не заморачиваются по этому поводу. Поэтому приходится ориентироваться в маркировке и схеме.

Обозначение номинального тока

Разница наблюдается в обозначении номинального тока. В УЗО оно пишется цифрой, например 16 А, значит, устройство будет нормально работать при токах, не превышающих 16 ампер. Основной характеристикой для него является значение тока отключения.

Для дифавтомата помимо тока утечки важна времятоковая характеристика. От него зависит, при каких токах перегрузки и как быстро прибор отключится. Поэтому перед значением номинального тока стоит буква, обозначающая предел превышения номинального значения, при котором устройство мгновенно сработает. Если на передней панели есть надпись, например, «С16», то перед вами дифавтомат. Электромагнитный расцепитель этого дифавтомата мгновенно отключит линию при превышении номинального тока в 5-10 раз.

Функциональная схема

На схеме УЗО на лицевой панели можно увидеть изображение магнитопровода дифференциального трансформатора, контрольного резистора, трех ключей и обмотки управления. Два ключа отключают фазный и нулевой провода при токах утечки, превышающих уставку. Третий ключ нужен для того, чтобы ток, ограниченный резистором, протекал, минуя трансформатор. Таким образом, создается дисбаланс между токами, протекающими через фазу и ноль.

На схеме дифавтомата кроме схемы УЗО показан ключ, подключенный к фазному проводу на выходе трансформатора. Или, может быть, другое изображение. Вместо дополнительной клавиши показан квадрат с цифрой внутри положительной синусоиды и прямоугольный импульс. Синусоида означает электромагнитный расцепитель, а прямоугольный импульс — тепловой расцепитель.

Прочие отличия

Уже из назначения устройств становится понятно, в чем между ними разница. Дифавтомат более универсален, в него входит. Но, помимо функций и внешнего вида, есть и другие отличия.

Цена

Важным отличием является цена. Дифференциальный автоматический выключатель намного дороже по цене, чем УЗО. Даже если УЗО функционально приравнять к дифавтомату, подключив дополнительный автоматический выключатель, стоимость дифавтомата все равно будет выше.

Размеры и ремонтопригодность

Объем, занимаемый такой конструкцией за счет дополнительного станка, будет в полтора раза больше места под дифаавтомат. Это имеет значение для небольших электрических панелей. Но ремонтопригодность устройств с равным функционалом лучше в системе УЗО+автомат, чем просто дифавтомат. К тому же сразу становится понятной причина отключения – токи утечки или перегрузки в сети.

Соединение

Зато при установке дифференциального выключателя можно не думать о том, как установить УЗО, подключить его до или после автомата. На самом деле большинство специалистов рекомендуют сначала устанавливать автоматический выключатель, а затем дифференциальный.

Что касается УЗО, то тут два варианта. Если УЗО устанавливается на несколько групп потребителей, то оно идет первым, затем автоматические выключатели на каждую группу. Если одна линия защищена одним УЗО и одним автоматом, то первым идет автомат.

Еще один момент, который следует учитывать при выборе между дифференциальным автоматом и автоматом с УЗО+. Это надежность устройства. Как известно, чем проще устройство, тем оно надежнее. В этом плане дифавтомат проигрывает.

Итак, основное отличие дифавтомата от УЗО – это их функции, маркировка, стоимость, способ подключения и место, занимаемое в щитке. Что лучше использовать, каждый хозяин решает самостоятельно. Главное правильно подключить все устройства и обеспечить надежную защиту от возгорания или поражения электрическим током.

Защитные устройства, применяемые в электросети дома, предназначены для защиты электропроводки от возможных неисправностей. Значит – и для защиты человека от поражения электрическим током. Есть два распространенных устройства – УЗО и автомат. Рассмотрим, что они из себя представляют и в чем между ними разница.

1 из 1

На фото:

Дифференциальная машина. Представляет собой симбиоз автомата и УЗО, смонтированных в одном корпусе. Выгода от его приобретения только в том, что упрощаются процессы установки и подключения, а также немного экономится место внутри распределительного щита. Во всем остальном дифференциальный автомат не имеет преимуществ перед комбинацией автоматического выключателя и УЗО как отдельных устройств.

На фото: блок дифференциальной защиты производства Siemens.

Автоматический выключатель

(в просторечии «автоматический») и устройство защитного отключения (УЗО) являются двумя наиболее распространенными типами указанных устройств. Какая между ними разница и что такое “автоматы” и УЗО.

Автоматический выключатель

Управляет силой тока в цепи . Его задача – предотвратить возникновение так называемых перегрузок по току, сила которых превышает максимально допустимое значение для данной проводки.

На практике такая ситуация может возникнуть при подключении слишком большой нагрузки (большое количество мощных электроприборов) или из-за короткого замыкания (контакт фазного и нулевого проводов – в большинстве случаев это связано с нарушением изоляции).

Сила тока в цепи, управляемой автоматом, увеличивается, и при достижении критического значения устройство моментально обесточивает проблемный участок сети.

Типы автоматических выключателей:

Комментарий в FB Комментарий к VK

Также в этом разделе

Выключатели света отличаются не только дизайном. Какую модель выбрать, зависит от задач: например, будет ли она стоять в ванной или в комнате и сколько светильников будет обслуживать.

Котел является основой системы отопления. Но без дополнительного оборудования это просто котел. Какой комплект дополнительного оборудования необходим для полноценной работы котла?

Если обычный радиатор оснастить автоматикой, он становится почти самостоятельным интеллектуальным устройством. Обогрев жилья по заданному режиму далеко не единственная его функция.

Не спешите, увидев счёт за воду, хватайтесь за голову и объявляйте в доме аскетизм. Возможно, вам просто нужен смеситель следующего поколения. Какими новейшими системами и технологиями следует оснастить

Безопасные условия труда и жизни каждого человека требуют обеспечения надежной защиты от поражения электрическим током. Серьезную опасность представляют линии, в которых имеется поврежденная или некачественная изоляция. Опасное для жизни напряжение присутствует на бытовых электроприборах с металлическими корпусами. Защита обеспечивается установкой специальных устройств. Стоит подробнее разобраться, что из них лучше, дифавтомат или УЗО.

Необходимость использования защитных устройств

Электромеханические и электронные устройства обеспечивают надлежащую безопасность человека, защищают линии электропередач от случайных коротких замыканий и перегрузок. Для этого принято устанавливать дифавтоматы или УЗО (ВД):

Принцип работы дифавтомата заключается в том, что он обесточит цепь при подаче воды на электроприбор. Аналогичная защита появится и при повреждении изолирующей части кабеля. УЗО часто устанавливают параллельно с таким устройством или вместо него.

Функциональное назначение

При рассмотрении описываемых устройств обычному человеку не всегда понятно, чем отличается диф от узо. По внешнему оснащению они очень похожи, но кардинально различаются по своим функциям.

Устройство защитного отключения срабатывает при обнаружении тока утечки (дифференциального) в подключенной к нему сети. В такой ситуации высока вероятность получения травмы человеком, который соприкоснется с поврежденным оборудованием. Причем утечка тока влечет за собой нагрев изоляции в электропроводке с последующим ее возгоранием. Поэтому необходимо УЗО для предотвращения поражения электрическим током, перегрева и возгорания проводов.

Если рассматривать дифференциальный автомат, то это универсальное устройство, сочетающее в себе описанное выше УЗО и выключатель автоматического типа (в простонародье – автомат). Это устройство предназначено для предотвращения коротких замыканий в проводке, предотвращения утечки тока, перегрузок в цепи, часто возникающих в быту, на работе.

Разбираясь в разнице дифавтоматов и узо, необходимо понимать, что УЗО не способно предотвратить короткое замыкание и нагрузки, оказываемые на сеть по принципу дифавтомата. Это главная ошибка многих пользователей, ошибочно приравнивающих описываемые устройства по функциональному назначению. Устройство защитного отключения – показатель, определяющий утечку тока, не доходящего до лампочек и бытовых приборов. Он реагирует на нарушение изоляции и отключает работающую сеть.

Если умышленно создать перегрузку, включив одновременно много электроприборов, УЗО не сработает, а при отсутствии других защитных устройств велика вероятность возгорания проводки вместе с этим самым прибором. Устройство защитного отключения не среагирует на сильное короткое замыкание. Именно поэтому специалисты рекомендуют подключать УЗО параллельно автомату. Такие установки отлично работают в паре, предотвращая возникновение коротких замыканий, перегрузок и утечек. Если установить только дифавтомат, то он обеспечит необходимую защиту от вышеописанных аварийных ситуаций.

Визуальные отличия

Если сравнивать автомат и штатное УЗО по внешнему оснащению, сразу бросаются в глаза сходные между ними признаки. Практически идентичные корпуса, наличие кнопки «тест», специального переключателя, непонятные буквенные сокращения и схемы. Но если присмотреться, то окажется, что буквенные обозначения не повторяются, а тумблеры и схемы разные, что обусловлено их функциональными особенностями.

Понять, чем узо отличается от дифференциального автомата, будет проще, если рассмотреть их подробнее. Существует целый список визуальных отличий, которые помогут даже неискушенному человеку отличить эти устройства друг от друга.

Разделение маркировкой

Верным и проверенным методом визуального различения описываемых блоков является маркировка по номинальному току. На корпусе каждого устройства должны быть указаны технические характеристики, в частности, это ток утечки и рабочий ток. Если на базе корпуса только цифры, можно утверждать, что это УЗО, например, ВД-63. На нем имеется цифровое обозначение 16 (А).

Если перед таким обозначением стоит латинская буква B, C, D, это свидетельствует о наличии дифференциального автомата. Примером может служить устройство марки АВДТ32, в котором буква «С» предшествует значению номинального тока. Он определяет тип теплового и электромагнитного расцепителей.

Значение электрических схем

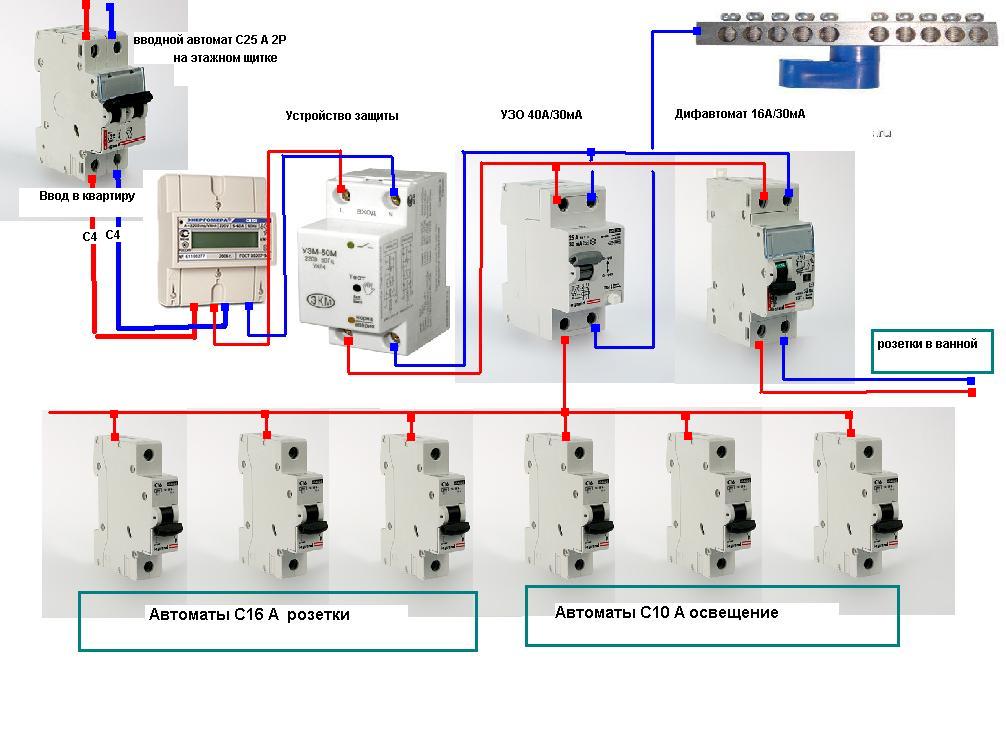

Любое защитное или исполнительное устройство дополняется электрической схемой, нанесенной на корпус. По дифавтомату и УЗО очень похожи, но есть отличия:

Важно! По изображенной схеме подключения можно точно определить имеющееся устройство.

Название и сокращение

Обычным людям сложно запомнить отличительные признаки устройств защиты, подключаемых к сети. Чтобы упростить задачу, производители пошли дальше, они оставляют его прямое название сбоку на корпусе изделия. Так, на внешней коробке УЗО нанесена надпись «дифференциальный выключатель».

Что касается дифавтомата, то на нем надпись «автоматический дифференциальный выключатель тока». Практика показывает, что такие подсказки для идентификации присутствуют в большинстве случаев на бытовых устройствах, но не на всех. . Сокращенные надписи обозначаются следующим образом:

дифавтомат – АВДТ;
УЗО – ВД.

Качественные показатели

Если рассматривать ценовой параметр, то описываемые защитные устройства существенно различаются по нему, особенно если речь идет об импортной продукции. Штатный дифавтомат стоит на порядок дешевле по сравнению с УЗО, идущим в комплекте со штатным автоматом.

По качеству импортная продукция занимает лидирующие позиции. Что касается приборов российского производства, то они несколько уступают зарубежным аналогам по следующим параметрам:

надежность отдельных механических частей;
время отклика;
надежность и прочность корпусов.

Важно! Если сравнивать надежность работы дифавтомата и УЗО, то они практически не уступают друг другу.

АВДТ – комбинированное устройство. Недостатком при его эксплуатации является то, что при его срабатывании трудно определить точную причину отключения – утечка тока, короткое замыкание или перегрузка сети. Однако в некоторых продвинутых моделях есть индикаторы, срабатывающие от дифференциального тока. Важным преимуществом АВДТ является простота монтажа. Важно сделать на пару винтов меньше, чем требуется в плотной монтажной коробке, тем самым повысив надежность схемы.

Промышленная вентиляция в Москве строительство монтаж в Подольске
