Монтаж каминной топки своими руками, установка чугунной топки

Краткое содержание

• 1 Общие сведения
• 2 Рекомендации и требования к монтажу каминной топки
• 3 Этапы установки топки
• 4 Эксплуатация
• 5 Видео: Дымоходы

Общие сведения

Перед установкой отопительного оборудования необходимо ознакомиться со всеми особенностями этого процесса. Высокая производительность топки, установленной своими руками, требует:

• Хорошо работающего дымоотвода;
• Качественного топлива;
• Правильного использования топки.

Сечение дымовых каналов

Дымоход отвечает за отведение летучих продуктов горения в окружающую среду и всасывание кислорода – основного элемента, без которого горение, как химическая реакция, невозможна. На параметры тяги влияет высота дымохода и отсутствие дефектов (трещин, некачественной теплоизоляции, плохо прилегающей дверки и т. д.).

Современные топки делятся на два типа:

• Открытые печки предназначены в первую очередь для декоративных целей. Устанавливаются непосредственно в стену камина на специальные крепежи, и не отличаются высоким обогревательными характеристиками – большая часть тепла и энергии улетучивается через дымоотвод;
• Закрытые печки отличаются компактными размерами, простым процессом сборки и контроля горения, а также высокой производительностью. Закрытая печка может быть чугунной или из нержавеющей черной стали. Закрытые печки хорошо справляются с отоплением дома.

Рекомендации и требования к монтажу каминной топки

Стена и пьедестал, подготовленные для установки камина

Если установка обогревательного оборудования происходит своими руками, то необходимо учитывать такие факторы:

• Стену вокруг камина необходимо заделать огнестойкими материалами – керамической плиткой;
• Камин эффективно работает только на ровном полу;
• Дно топки должно иметь защитное покрытие из огнестойких материалов;
• Лучшим огнестойким материалом между полом и топкой считается базальтовая вата.
  Не рекомендуется проводить монтаж каминной топки на незащищенную поверхность пола;
• Боковые стенки печки не должны быть меньше 6 см в толщину, а задняя не меньше 10 см;

Этапы установки топки

Чугунная топка

Практика и время показали, что самой лучшей топкой считается чугунная. Не пытайтесь сделать сложное отопительное оборудование своими руками, лучше заработайте денег и приобретите качественный товар.

[ads-mob-1][ads-pc-1] Специалисты не раз отмечали, что установку топки лучше планировать еще в момент строительства дома. Если же идея с монтажом отопительного оборудования пришла недавно, то работы по установке начинаются с укладывания теплоизоляционного слоя под камин.

• Подготовка основания

Для чугунной топки необходимо правильно подготовить армированный фундамент или стяжку. Сверху на пол укладывает теплоизоляционный материал – огнестойкий кирпич или газобетонный блок. Огнестойкие материалы укладываются своими руками на обычный цементный раствор или специальную мастику, продающуюся в строительных магазинах.

• Установка топки

Правильно подобранная топка под общий дизайн станет гармоничным дополнением к дизайну дома. Перед ее установкой необходимо определиться с облицовочным материалом. Топка часто идет в комплекте с облицовочным материалом, однако, не все производители предоставляют такую услугу. В некоторых случаях покупателям приходится самостоятельно выбирать облицовочный материал. Перед его выбором учитывайте его сочетаемость с чугунной топкой.

Второй шаг – это знакомство с инструкцией и особенностями устройства топки.

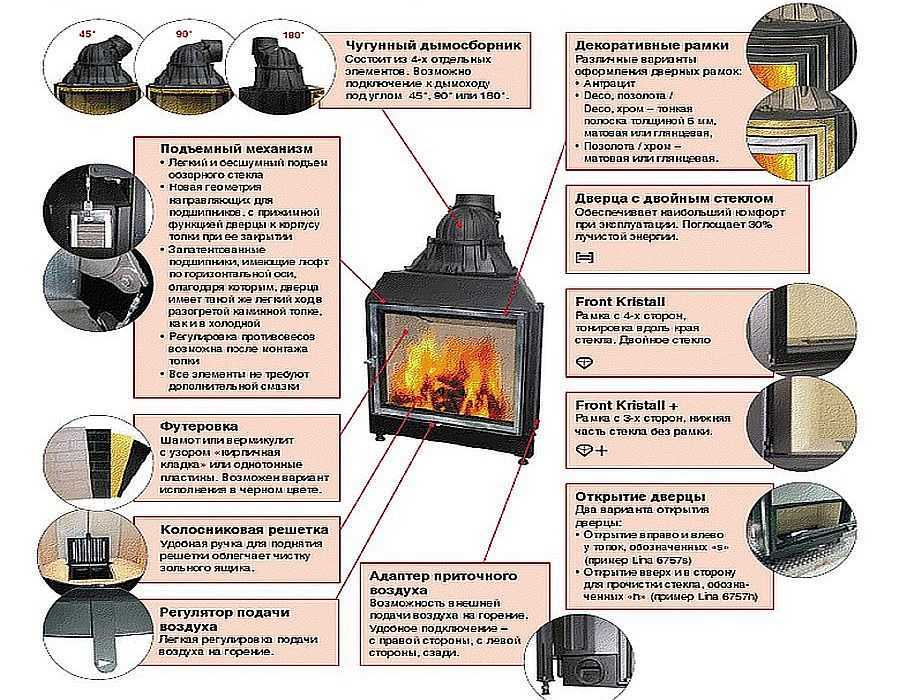

Устройство чугунной топки

Третий шаг – установка отопительного оборудования. Кирпичная кладка накрывается чугунной П-образной плиткой. Плита фиксируется при помощи термостойкого клея или мастики. Боковые лапы устройства необходимо вмонтировать в стену камина на несколько сантиметров. Плитка проверяется строительным уровнем, пока клей и раствор не успели схватиться.

Четвертый шаг – установка каминной топки на плиту. Сохраняйте дистанцию в 4-6 см между топкой и стеной. После работы расстояние между стеной и отопительным оборудованием необходимо еще раз проверить, поскольку оно часто нарушается своими же руками.

Пятый шаг – облицовка топки. После установки камин необходимо красиво обложить. Сначала обрабатываются стыки – герметиком и гипсовой штукатуркой. После высыхания гипса можно приступать к облицовке. Стоит отметить, что облицовка делается своими руками исключительно из термостойких материалов.

Схема для монтажа сэндвич дымохода

Шаг шестой – установка дымохода. После облицовочных работ к печке осталось прикрепить дымоход. Его монтаж сопровождается дополнительными работами – в топке необходимо вырезать отверстие нужного диаметра для металлической трубы (в большинстве случаев это круг 70х50 сантиметров). Такой же вырез делается и в полотке.

Если угловой камин находится слишком близко к вертикали, то внимательно следите за тем, чтобы не повредить стену при работе с перфоратором.

Шаг седьмой – герметизация стыков. Практика показала, что обычный силиконовый герметик не справляется с постоянным действием высоких температур, поэтому для качественной герметизации необходимо подбирать только термостойкие материалы. Щели, обработанные герметиком, сверху прикрываются теплоизоляционным материалом своими руками.

Шаг восьмой – финишная отделка. После вывода дымохода на крышу можно приступить к отделке печки своими руками. Подножие топки традиционно заделывается декоративным камнем или керамической плиткой. Вы можете выбрать любой строительный материал, который вам понравится.

Профессионалы рекомендуют не стелить ламинат или линолеум впритык к камину, особенно это касается открытых топок. Расстояние между открытым камином и напольным покрытием должно превышать 80-100 см.

Фигурная решетка топки

Для дополнительной безопасности рекомендуется установить перед камином ажурную металлическую решетку. Стену также необходимо беречь от пожара. Сзади камина стена заделывается огнестойкими декоративными элементами.

Декор завершают каминные щипцы, подставка, кочерга и другие аксессуары. Очень красиво, а, главное, правильно, на каминной полке смотрятся следующие элементы декора: статуи, игрушки, вазы, картины или самодельные безделушки.

Эксплуатация

За камином и топкой необходимо регулярно присматривать:

• Стараться не менять вид используемого топлива;
• Запрещается применять холодную воду для гашения огня;
• Рекомендуется проводить технический осмотр отопительного оборудования раз в два месяца;
• Регулярно чистить зольник, удаляя из него скопившиеся продукты горения;
• Чистить дымоотвод с наступлением и завершением отопительного сезона.

[ads-pc-2][ads-mob-2]

Видео: Дымоходы

Сергей

sergii852@gmail.

com | + posts

Главный редактор сайта. Профессиональный печник со стажем 8 лет.

устройство, особенности установки, качественная облицовка

Интерьер любой комнаты можно сделать более уютным и эстетичным, если установить камин. Этот элемент придаст помещению стильный внешний вид и при необходимости обеспечит обогрев жилища.

Содержание

1. Устройство конструкции
2. Особенности и разновидности топок
3. Открытые топки
4. Топки закрытого типа
5. Инструкции по установке
6. В частном доме
7. В каркасном доме
8. В квартире
9. Строительство фундамента
10. Облицовка камина
11. Установка дымохода
12. Требования по эксплуатации

Устройство конструкции

Основные части камина — топка и дымоход

Главные функциональные части — топка и дымоход. Также присутствуют иные важные составляющие:

• нагревательный прибор;
• задвижка;
• зольник;
• футеровка;
• колосники;
• система принудительной конвекции;
• защитные дверцы;
• отсекатель огня.

Наружное устройство состоит из облицовки, портала. Последний служит для декорации, поддержания определенного стиля помещения.

Монтаж камина можно выполнить с использованием отдельных частей, приобретенных в магазине, или создать собственноручно из необходимых стройматериалов. Производственная топка обычно выполнена из чугуна или стали. Кладка своими руками возможна из огнеупорного кирпича.

Особенности и разновидности топок

Перед монтажом дровяного камина следует определиться с видом основной функциональной части, поскольку она может быть открытой или закрытой.

Открытые топки

Такой вариант можно возвести из огнеупорного кирпича. Это достаточно тяжелая конструкция – небольшой классический камин весит около 800 кг. По этой причине его установка требует усиленного перекрытия, отдельного фундамента. Производственная открытая топка гораздо легче, но другие ее характеристики не отличаются от кирпичной. Основной недостаток: низкий КПД, составляющий приблизительно 15%. Поэтому открытая каминная конструкция не рассматривается в качестве отопительного устройства, выполняет исключительно эстетическую функцию.

Топки закрытого типа

Такой камин является полноценной отопительной системой, которая способна обогреть средний двухэтажный дом. К дымоходу крепятся каналы из труб (стальных, алюминиевых), подающих тепло в комнаты. Готовые топки могут иметь разную мощность. КПД закрытого камина — около 85%. Минимальная мощность — 5 кВт. 1-го киловатта достаточно для обогрева 10 м2.

Немаловажное преимущество закрытой конструкции — безопасность, так как за ней не требуется следить, достаточно прикрыть дверцу. Если камин открыт, нужно подождать, пока дрова прогорят. Половое покрытие поблизости открытого камина покрывают негорючим материалом.

Инструкции по установке

Для монтажа в частном доме не нужна разрешительная документация

В зависимости от места возведения каминной конструкции необходимо соблюдать определенные требования.

В частном доме

Для монтажа не требуется разрешительной документации. Нужно только учесть рекомендации по обустройству конструкции. Местонахождение камина определяется во время проектирования дома. Исходя из площади комнаты и назначения выбирается нужный размер и мощность топки. От этих величин зависят характеристики дымохода.

Для каминов, как правило, приобретают заводские закрытые топки. На них изготовители обязательно указывают требуемое сечение дымохода. Последний может быть кирпичным, стальным, керамическим.

В каркасном доме

Основание для камина в каркасном доме

Проекты каркасных сооружений с каминами включают монтаж специального основания под печь. Если такой фундамент не был спланирован, установка камина невозможна.

С целью установки печи или камина в каркасном доме своими руками, если фундамент на винтовых сваях, под них выкладываются металлические листы. Такая стальная площадка способна выдержать значительную нагрузку.

Камин монтируют с соблюдением следующих правил:

1. Стенки каминной конструкции и дымохода не должны касаться материала каркаса, утеплителя.
2. Камин встраивается во внутреннюю перегородку из силикатного кирпича.
3. Конструкцию располагают на основании из бетона.
4. Перед топкой выкладывают огнестойкое покрытие.

Вывод дымохода выполняется с соблюдением правил пожарной безопасности: труба должна быть изолирована, утеплена.

В квартире

В квартире камин можно ставить только с закрытой топкой

Поскольку большинство многоквартирных домов построены без учета установки дымоходов, выполнить монтаж каминной конструкции там намного сложнее.

Исключением являются такие варианты:

• последний этаж высотного здания;
• 2-этажный дом;
• многоэтажка, где предусмотрен общий дымоход, разрешающий монтаж камина в любой квартире.

Во всех случаях накануне работ следует взять разрешение на установку.

В квартире, которая находится во многоэтажном доме, допустимо устанавливать камин с весом до 700 кг, топка только закрытая. Для обеспечения необходимого воздухообмена площадь помещения должна быть больше 20 м2.

Строительство фундамента

Фундамент из красного кирпича

Вес корпуса и топки камина значительный, потому основание должно быть прочным. Особенно важно, чтоб отсутствовали перепады по высоте. В ином случае, когда конструкция осядет, появятся трещины.

На начальном этапе следует подготовить:

• цементный раствор;
• кирпич;
• уровень;
• металлическую сетку для армирования;
• кельму;
• материал для гидроизоляции;
• рулетку.

Для строительства фундамента в первую очередь требуется сделать разметку. Площадь основания должна превышать размер камина. К длине и ширине прибавляют по 35 см. Глубина фундамента — не меньше 50 см.

Готовый цементный раствор выливают на предварительно подготовленный участок, выравнивают, сверху укладываю сетку и повторно заливают.

Также допустимо сделать кирпичное основание: красный кирпич выкладывают несколькими рядами с перевязкой. Поверхность фундамента постоянно проверяют с помощью уровня, при необходимости корректируют раствором.

После того как фундамент окончательно высохнет, основание накрывают гидроизоляционным материалом.

Облицовка камина

Облицовка камина искусственным камнем

Материал отделки определяет внешний вид, эксплуатационные характеристики каминной конструкции. Облицовку каминов делают следующими материалами:

• Натуральными камнями. Конструкция будет долговечной, поскольку природный материал легко выдерживает механические нагрузки, чрезвычайно прочный. Натуральные камни экологически чистые, безвредные для здоровья.
• Искусственными камнями. Основные преимущества: доступная цена, небольшой вес. Последнее существенно снижает трудоемкость облицовочных работ.
• Керамической плиткой. Уступает декоративному и натуральному камням по прочности, но более разнообразна по фактуре и колористике.
• Облицовочным кирпичом. Отделка, сделанная пустотелым кирпичным материалом, существенно повышает эффективность каминной конструкции.
• Декоративной штукатуркой. Вначале топку обшивают гипсокартоном, потом наносят штукатурку в 3 слоя (базовый, тонирующий, защитный). Таким способом возможно имитировать внешний вид натуральных материалов.

Эффектная, качественно выполненная облицовка отлично подчеркнет стиль интерьера, существенно повысит КПД каминной конструкции.

Установка дымохода

Схема установки дымохода

Правильная фиксация трубы выполняется специально предназначенными для этой цели креплениями, механизмами. Чаще всего материалом для последних выбирается нержавеющая сталь толщиной около 1 — 2 мм.

Элементы необходимых креплений должны располагаться внутри трубы, чтоб избежать нежелательного действия конденсата, который периодически появляется в системе.
Многие специалисты настоятельно рекомендуют не устанавливать дымоход прямо, а располагать его части под небольшим углом.

Требования по эксплуатации

Чтобы камин служил долго, важно выполнять следующие правила:

• нельзя заменять древесину, которая является основным топливом, на иной материал в период работы устройства;
• запрещено применять воду для прекращения горения огня;
• раз в 2 месяца обязательно прочищать конструкцию.

С целью улучшения работы камина на его дне оставляют слой 1 см перегоревшей древесины.

Внешнюю поверхность устройства следует протирать мыльным раствором. Нагар со стекла закрытой топки рекомендуется удалять при помощи средства для чистки стеклянных поверхностей, а внутренние стенки очищать жесткой щеткой.

Четкое выполнение правил установки позволит сконструировать эффективный и надежный камин. При соблюдении требований эксплуатации он прослужит длительный срок без проведения ремонтных работ.

Как установить топку электрического камина — Modern Blaze

Делиться:

В этой статье рассматривается наиболее распространенный процесс установки топки электрического камина внутри существующего каменного камина. Электрокаминные топки бывают двух видов – топки и поленья. Здесь мы расскажем об установке топочных топок в существующие камины.

Можно ли установить топку электрического камина самостоятельно?

Вы можете самостоятельно установить электрическую топку внутри существующего камина, если у вас есть базовые навыки столярного дела и у вас уже есть электрическая розетка внутри камина. Однако в большинстве случаев вам нужно будет нанять лицензированного электрика, который поможет вам установить розетку внутри вашего старого каминного проема.

Требования к зазору

Ниже приведены минимальные зазоры для различных частей топки электрокамина:

• 3/8 дюйма от верха топки до горючего или негорючего материала;
• 2 дюйма от верхней части вставной рамы до каминной доски над ней;
• 1 дюйм от задней и боковых сторон вставки до стен вокруг нее;
• нет минимального расстояния до пола.

Этапы установки

Все этапы, которые обсуждаются далее, также изображены на диаграмме ниже. Обратите внимание, что они могут немного отличаться в зависимости от конкретной марки электровставки, которую вы устанавливаете. Подробную информацию см. в руководстве по эксплуатации вашей электрической вставки.

Прежде чем приступить к установке, убедитесь, что вставка работает правильно – подключите ее, поиграйте с теплом и светом, если все работает, продолжайте установку.

1. Установите накладку на дымоход

Перед установкой электрической вставки рекомендуется надеть на дымоход защитную накладку, чтобы предотвратить попадание воды. Эта накладка предотвратит попадание воды, если на дымоходе нет заглушки от дождя.

2. Закройте и опечатайте заслонку

Рекомендуется закрыть и опломбировать заслонку вашего каменного камина, чтобы предотвратить сквозняки и потерю тепла.



3. Установите розетку

Все вставки для электрических каминов подключаются к стандартным бытовым розеткам. Если вы хотите, чтобы вокруг вашего камина не было свисающих шнуров, вам нужно будет установить розетку внутри вашего существующего камина.

Мы рекомендуем вам нанять лицензированного электрика для выполнения этой задачи.

4. Вставьте топку в камин

Просто вставьте топку в отверстие камина. Затем отцентрируйте и выровняйте. Возможно, вам потребуется отрегулировать регулировочные винты, если они имеются в вашей модели электрической вставки. Некоторые вставки будут иметь крепежные скобы, которые вам нужно будет прикрепить к полу камина и задней части вставки с обеих сторон, чтобы защитить вставку от опрокидывания.

 5. Прикрепите накладку или раму

Последним шагом будет установка накладки или рамки, которая закроет щели между вставкой и стенками каминного проема. Одни вставки идут со стеклянными рамками, другие с металлической окантовкой. Вы также можете использовать свою собственную отделку (как в видео).

Пример видео: Как установить вставку электрического камина Dimplex DF3033ST:

Вставка, показанная в видео, представляет собой электрическую топку Dimplex 33″ DF3033ST

Мы рассмотрели общий пятиэтапный процесс установки топки электрического камина в существующий камин. Установка может немного отличаться в зависимости от бренда и вашего конкретного проекта.

Обратите внимание, что все электрические топки, продаваемые на нашем веб-сайте, поставляются с инструкциями по установке, в которых содержатся подробные инструкции по установке каждого конкретного устройства. Большинство руководств по продуктам опубликованы на нашем веб-сайте в формате PDF для загрузки на каждой странице продукта.

Вот несколько примеров руководств по эксплуатации топок для электрических каминов различных марок, которые мы носим:

• Руководство по установке каминной топки Amantii
• Руководство по установке каминной топки Modern Flames
• Руководство по установке каминной топки Touchstone
• Руководство по установке каминной топки Dimplex

И помните, если вы в какой-то момент запутались, вы всегда можете оставить комментарий ниже или связаться с нами с любыми вопросами.

Нажмите здесь, чтобы загрузить это руководство по установке

Нажмите здесь, чтобы сохранить это руководство по установке на Pinterest Делиться: Значок шеврона вниз Предыдущая статья Как установить 2-сторонний электрический камин Napoleon Clearion Следующая статья Как установить встроенный электрический камин Значок шеврона вниз

Комментарии

Дайанн – 12 апреля 2022 г.

Привет, Румана.

RJ из нашей службы поддержки клиентов ответил на ваш вопрос:

«Если речь идет о модели THP 80011, то сзади не требуется зазор. Размеры его топки: 20,17″ В x 46,85″ Ш x 5,375″ Г. Их обрамление должно быть не более чем на ¼ дюйма больше, чем топка согласно руководству.”

Надеюсь, это помогло. Пожалуйста, не стесняйтесь обращаться к нам. свяжитесь с нами по адресу [email protected], если у вас возникнут дополнительные вопросы!0003

Румана – 12 апреля 2022 г.

Я купил боковой 60-дюймовый встраиваемый электрический камин у Touchstone. Не могли бы вы сказать мне для рамы, которую мы строим, сколько места нам нужно для учета сзади? Я вижу, что глубина составляет 5,5 дюймов. На сайте написано 1 дюйм со всех сторон. Можете ли вы подтвердить? Хотите убедиться, что это не пожароопасно и нужно ли ему больше места сзади?

Дайанн – 29 ноября 2021 г.

Привет, Роуз!

Могу ли я спросить, купили ли вы свое устройство у нас? Если нет, можем ли мы узнать название продукта и номер модели вашего камина, чтобы проверить, есть ли они у нас?

Вы также можете связаться с нами по адресу [email protected]!

Роуз Гордон — 17 ноября 2021 г.

Здравствуйте, я заменил дровяной камин на электрический и не могу запрограммировать пульт. Подрядчик выходит на связь. Не могли бы вы нам помочь? Спасибо

Роджер — 29 июня 2021 г.

Ищу 12-дюймовые поленья для старинной железной печи

Пэт Винделс – 21 июля 2020 г.

Мне нужно снять основание из рельефного камня и каменную заднюю стенку, чтобы моя вставка Dimplex sf5598 подошла. Камин был старым существующим Дровяным блоком, но был заглушен.

modusfireplaces – 12 ноября 2019 г.

Спасибо за информацию, звучит так здорово и полезно. Кодус!

Установка каминной топки: видео и пошаговые инструкции

Установите дровяную топку, чтобы повысить эффективность и теплоотдачу вашего камина.

По Ричард Третеви

Поделитесь этой историей

В этом видео эксперт по сантехнике и отоплению This Old House Ричард Трети показывает, как резко увеличить тепловую мощность дровяной каминной топки.

Детали проекта

Навыки

5 из 5 Жесткий Требует точной установки и не боится забраться на крышу

Стоимость

От 500 до 1500 долларов США

Расчетное время

От 4 до 6 часов

Могу ли я поставить топку дровяной печи в камин?

Начните с осмотра вашего камина, чтобы узнать, сможете ли вы установить топку дровяной печи. Ищите любые потенциальные повреждения и посмотрите, где вам, возможно, придется удалить некоторые трубы или части камина, чтобы начать установку.

В приведенном выше видео эксперты This Old House показывают, что нужно сделать для подготовки камина, процесс установки каминной топки и делятся советами по вентиляции, изоляции и электричеству.

Как установить каминную топку за 16 шагов

1. При необходимости используйте угловую шлифовальную машину, чтобы отрезать и отшлифовать кирпичи вокруг камина, чтобы создать плоскую ровную поверхность.
2. Поручите электрику установить электрическую розетку на 110 В в заднем углу камина.
3. Если к камину ведет газовая магистраль, перекройте подачу газа, а затем с помощью двух трубных ключей открутите газовую магистраль.
4. Нанесите смазку для труб на резьбу газовой трубы, выступающей в камин, затем закройте линию, установив ½-дюймовый колпачок.
5. Снимите заслонку с дымохода, при необходимости вырезав ее ацетиленовой горелкой.
