Как устроен бойлер – конструкция, схема, принцип работы

Автор admin На чтение 7 мин. Опубликовано 14.05.2015

Электрический водонагреватель накопительного типа, или, по-простому, бойлер, давно и прочно вошел в нашу жизнь, обеспечивая дополнительный комфорт и позволяя не зависеть от коммунальных систем горячего водоснабжения. Это простое устройство в автоматическом режиме поддерживает необходимую температуру воды, имея при этом ее определенный запас. Выпускаемые промышленностью приборы имеют разнообразную форму, размеры и внешний дизайн. Несмотря на кажущиеся различия, в своей основе все водонагреватели имеют схожую конструкцию и единый принцип работы. Однако, делая выбор между той или иной моделью бойлера, следует не только понимать, как он устроен, но и  разбираться в особенностях исполнения некоторых его компонентов. [contents h3 h4]

Содержание

1. Конструкция бойлера
2. Корпус
3. Внутренний бак
4. Стальные баки с покрытием из стеклоэмали или стеклофарфора
5. Стальные баки с титановым напылением
6. Нержавеющие внутренние баки
7. Блок нагрева и защиты
8. Принцип работы накопительных водонагревателей

Конструкция бойлера

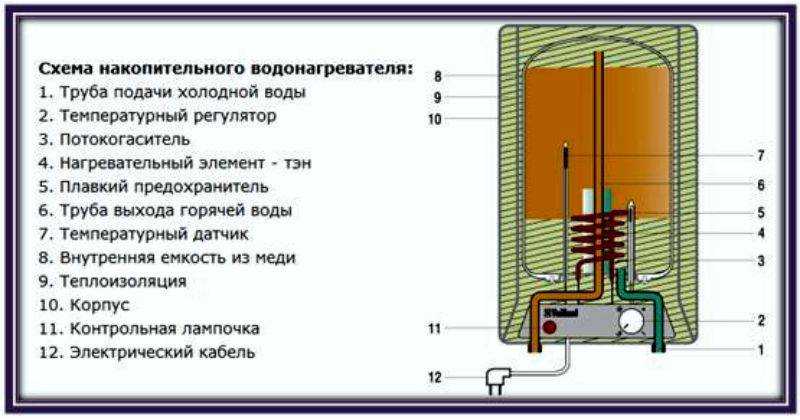

Основные составляющие бойлера

По сути, любой водонагреватель такого типа представляет собой большой термос, имеющий внутри трубчатый электронагреватель (ТЭН), поэтому конструкция всех бойлеров имеет такие элементы:

• внешний корпус с деталями, позволяющими крепить устройство на стену или пол;
• внутренний бак;
• теплоизоляционную прослойку между внутренней емкостью и корпусом;
• трубчатый электронагреватель;
• термостат с возможностью регулировки температуры нагрева;
• предохранительный клапан;
• защитный магниевый анод;
• схема управления и индикации.

При выборе бойлера нельзя не заметить большую разницу в цене даже между разными моделями одного производителя. Она обусловлена, прежде всего, технологией и материалом изготовления внутреннего бака, а также наличием электронного блока управления и индикации.

Эти параметры задают удобство пользования прибором, а также длительность его службы.

Корпус

Корпуса водонагревателей имеют как строго цилиндрическую, так и овальную и даже прямоугольную форму, разнообразную расцветку и дизайн оформления. Часто на внешней стороне кожуха крепится термометр для наблюдения за работой устройства, а также регуляторы или управляющие элементы. Материалом изготовления корпусов служит стальной лист или пластик.

Особенности вертикального и горизонтального бойлеров

Для установки бойлера, в конструкции корпуса имеются крепления, в зависимости от типа размещения (настенная или напольная схема установки). Пространство между корпусом водонагревателя и внутренним баком заполнено теплоизоляционным материалом – чаще всего в его роли выступает плотный полиуретан.

Внутренний бак

Конструкция внутренней емкости бойлера должна соответствовать критерию повышенной коррозионной стойкости и при этом противостоять постоянным температурным перепадам, поэтому данному элементу производители уделяют немало внимания, разрабатывая новые покрытия бака и применяя способы его защиты.

Стальные баки с покрытием из стеклоэмали или стеклофарфора

Такое покрытие получают напылением защитного слоя с последующим его обжигом при высокой температуре (до 850^оС). Стеклоэмаль не способна к окислению, поэтому абсолютно не корродирует. К тому же, ее гладкая поверхность противостоит образованию накипи.

Фото внутреннего эмалированного бака водонагревателя

Парадоксально, но основной недостаток такого покрытия проистекает из его достоинства – высокая твердость слоя малопластична и со временем постоянные перепады температуры воды приводят к образованию микротрещин в его слое, которые в итоге способствуют разрушению бака.

Производители постоянно ищут новые составы для покрытий такого типа. К примеру, добавление титанового порошка уравняло температурные коэффициенты расширения стеклофарфора и стали, несколько улучшив стойкость слоя к растрескиванию. Немного уменьшить вредное влияние температурного воздействия можно, установив температуру воды в бойлере не выше 70

оС, хотя все равно хотя бы раз в месяц придется прогреть устройство максимально, для соблюдения санитарных правил. Другим недостатком стеклофарфорового покрытия бака можно считать увеличенный вес бойлера. Компании, выпускающие водонагреватели с емкостями данного типа, дают гарантию на свою продукцию не более 3 лет.

Стальные баки с титановым напылением

Напылением титанового порошка на внутреннюю часть бака достигается отличная коррозионная стойкость. При этом данный тип покрытия имеет высокую прочность и механическую стойкость, имея слабые места лишь на сварочных стыках. Гарантия на устройство с таким баком составляет до 10 лет, что является громадным преимуществом, даже если учитывать его довольно высокую стоимость.

Нержавеющие внутренние баки

Такие емкости лишены недостатков двух предыдущих элементов. Нержавеющая сталь, как и титан, способна противостоять влиянию примесей, находящихся в воде, а также коррозии. Есть мнение, что нержавеющая сталь придает воде своеобразный запах и вкус, появляющиеся во время ее нагрева, однако это лишь домыслы, абсолютно не подтвержденные научными исследованиями. Известно, что «нержавейка» не вступает в химическую реакцию с водой. На такие баки изготовители также дают до 10 лет гарантии, однако они являются самыми дорогостоящими. Баки из нержавеющей стали, а также с титановым напылением больше подвержены образованию накипи, нежели стеклофарфоровые, но это нисколько не умаляет их достоинств. Во внутреннем баке установлены трубки подвода холодной воды и отвода горячей, а также электронный блок нагрева и защиты.

Блок нагрева и защиты

Элементы, отвечающие за нагревание воды до определенной температуры, а также защищающие от разрушений металл внутреннего бака, установлены на металлическом фланце, присоединяемом посредством уплотнителя к внутреннему баку устройства.

Пример исполнения блока управления

Для нагрева воды используются ТЭНы различной мощности. В зависимости от принципа нагрева, различают:

• «мокрые» ТЭНы, которые непосредственно контактируют с водой, поэтому неизбежно покрываются накипью, которую необходимо периодически удалять, иначе из-за перегрева ТЭН выйдет из строя;
• нагреватели «сухого» типа. Лишены этого недостатка, так как установлены в металлической трубке, которая и осуществляет контакт с жидкостью. Такая схема позволяет избавиться от накипи не только на нагревателе, но и на трубке, покрытой слоем стеклофарфора.

Некоторые модели бойлеров комплектуются несколькими нагревателями. Такая конструкция позволяет осуществлять ступенчатую регулировку нагрева, а также уменьшает количество циклов включения для каждого из них (скачки напряжения во время включения приборов влияют на их долговечность).

Совместно с ТЭНами на фланце установлен терморегулятор и магниевый стержень (анод).

Термостат отвечает за включение нагревательного элемента при снижении температуры воды ниже установленной потребителем. Применяются терморегуляторы как механического типа, так и электронные приборы, работающие совместно с электронным блоком управления. Часто в устройство терморегулятора входит схема защитного отключения ТЭНа при отсутствии воды в баке. Магниевый электрод призван уменьшить обмен ионами металлических составляющих внутри бойлера, отдавая взамен свои частицы. Такая схема уменьшает эффект вымывания электронов из элементов конструкции и они корродируют в значительно меньшей мере. Сам же магниевый стержень при этом довольно быстро разрушается и требует периодической замены (при утончении до 10 мм или уменьшении длины до 200мм). Схема управления и индикации предоставляет дополнительные удобства при пользовании водонагревателем, имея функции точной регулировки температуры воды, включения нагрева по времени, поддержание разной степени нагрева в зависимости от времени суток.

Принцип работы накопительных водонагревателей

Схема работы бойлеров построена на принципе разделения слоев воды с разной температурой. Как известно, теплые слои жидкости находятся вверху. Их отбор из водонагревателя осуществляется через трубку отвода горячей воды, длина которой позволяет использовать верхний, наиболее теплый ее слой. Холодная же вода, наоборот, поступает в нижнюю часть бака, туда, где установлены водонагреватели. К тому же, на короткой подводящей трубке установлен рассекатель, не позволяющий жидкости проистекать струей и тем самым способствовать перемешиванию теплой и холодной воды.

Особенность теплой жидкости подниматься вверх не позволит использовать бойлер вертикальной конструкции, расположив его параллельно земле. На это стоит обратить пристальное внимание, выбирая тип устройства под свои нужды.

Нагрев холодной воды осуществляет ТЭН (один или несколько). За ее температурой следит термостат. При достижении заданной температуры, он размыкает электрическую цепь питания нагревателя.

Принцип работы бойлера

Хорошая теплоизоляция позволяет поддерживать нужную температуру воды, затрачивая минимум энергии на ее постоянный подогрев.

В случае применения нескольких нагревателей, для поддержания температуры на заданном уровне используется один ТЭН. Остальные включаются при сильном расходе, многократно повышая мощность нагрева. Такая схема повышает экономичность и надежность прибора.

Отобранная сверху теплая вода постоянно замещается вновь нагреваемой жидкостью, которая подается из магистрали. Так устроен процесс непрерывного нагрева. При большом расходе температура воды на выходе из бойлера со временем падает, поэтому необходимо выбирать объем накопителя, исходя из величины горячего водоразбора.

Возможен вариант отказа термостата, при этом вода может закипеть, вследствие чего до опасного уровня повышается давление во внутреннем баке. Для предотвращения аварии, на трубку подачи холодной воды установлен предохранительный клапан – при достижении предельной величины давления он открывается, тем самым сбрасывая часть жидкости в подающую магистраль. Этот же клапан используют для слива воды из прибора во время профилактических работ.

Подробное видео по устройству бойлера представлено ниже:

Не стоит пренебрегать проведением периодических профилактических мероприятий, заключающихся в чистке бойлера от накипи и ржавчины. Они позволят прибору работать надежно и эффективно, а также уберегут вас от незапланированных трат.

Устройство и принцип работы бойлера для нагрева воды: как работает накопительный водонагреватель

В нынешнее время автономное горячее водоснабжение в квартирах и частных домах становится все более популярным. Централизованное ГВС стало дорогим и неэкономичным, оттого оно постепенно уходит в прошлое. На смену ему приходят водонагреватели различных конструкций, самые распространенные из них – аппараты накопительного типа. В данной статье мы как раз и рассмотрим устройство и принцип работы бойлера для нагрева воды.

Виды накопительных водонагревателей

На данный момент существует несколько разновидностей агрегатов для автономного горячего водоснабжения. Все они созданы с одной целью, но достигают ее по-разному, то бишь, с использованием различных энергоносителей. Домовладелец имеет возможность выбрать тот, что оптимально подходит ему по всем параметрам.

Итак, на современном рынке предлагаются нагревательные бойлеры следующих видов:

• электрические накопительные нагреватели;
• бойлеры косвенного нагрева;
• газовые бойлеры;
• проточные нагреватели.

Примечание. В прямом переводе с английского слово «бойлер» означает «котел». Это значит, что к ним относятся не только накопительные, но и всяческие проточные водонагреватели. Не принимать их во внимание будет некорректным по отношению к пользователям.

Электрические бойлеры

Это самый распространенный вид аппаратов для ГВС, чаще всего применяющийся в квартирах и небольших частных домах. Причина такой популярности — относительно невысокая стоимость и простота установки, для которой не требуется никаких разрешительных документов. Аппараты довольно надежны в эксплуатации и удовлетворяют большинству требований пользователей. Чтобы понимать принцип действия водонагревателя, рассмотрим его устройство, показанное на рисунке:

Агрегат представляет собой бак, обычно – круглой или овальной формы, заключенный в слой теплоизоляционного материала (как правило – пенополиуретан), прикрытого декоративным кожухом. Сама емкость может быть сделана из таких материалов:

• сталь с эмалированным покрытием;
• нержавеющая сталь;
• пластик.

Электрический ТЭН, размещенный в нижней части бака, нагревает воду до температуры, ограничиваемой термостатом. Ее максимальное значение, принятое во всех электрических бойлерах, равно 75 ºС. Пока нет водоразбора, устройство электрического бойлера предусматривает поддержание установленной температуры в режиме автоматического включения и выключения ТЭНа. Последний имеет дополнительную защиту от перегрева и в нештатной ситуации автоматически отключится при достижении температуры воды 85 ºС.

Примечание. Оптимальный режим работы для бойлера – это нагрев до 55 ºС. В таком режиме аппарат обеспечивает нужное количество воды для ГВС и в то же время экономит электроэнергию. К сожалению, часто накопительный водонагреватель работает на максимальной мощности из-за того, что в зимнее время из водопровода поступает слишком холодная вода и ТЭН в экономичном режиме не успевает ее прогревать.

Водоразбор происходит через трубку, выведенную в верхнюю зону бака, где вода самая горячая. В то же время подпитка холодной водой предусмотрена в нижнюю часть бойлера, где установлен ТЭН. Для защиты стальных баков от электрохимической коррозии устройство водонагревателя включает в себя магниевый анод. С течением времени он разрушается, а потому требует замены приблизительно 1 раз в 2—3 года.

Бойлеры косвенного нагрева

Эти аппараты не производят тепловую энергию самостоятельно, хотя некоторые модели имеют встроенный ТЭН для поддержания температуры воды в разных ситуациях. В обычном режиме бойлер готовит воду для ГВС, подогревая ее змеевиком с протекающим по нему теплоносителем. Ниже на схеме показано устройство бойлера косвенного нагрева:

В утепленный бак большой емкости (бывает до 1000 л) встроен змеевик с подведенным к нему теплоносителем от котла. Как и в электрическом бойлере, подача холодной воды осуществляется в нижнюю часть емкости, отбор горячей – из верхней части. Агрегат способен обеспечить значительный расход горячей воды, а потому применяется в частных домах с большим числом потребителей.

Обычный обмен теплом между средами с разной температурой – это и есть принцип работы бойлера косвенного нагрева. Но чтобы получить воду из крана с температурой 55 ºС, котел должен нагревать теплоноситель минимум до 80 ºС, это один из недостатков данного водонагревателя. Второй недостаток – длительное время загрузки бака большой емкости, так что в случае интенсивного водоразбора проживающим в доме людям надо приспособиться пользоваться ГВС по определенному графику.

Как и электрические бойлеры, водонагреватели косвенного нагрева оснащены магниевым анодом для защиты стального бака от коррозии. Боле сложные и дорогие модели оборудованы двумя змеевиками, через один протекает теплоноситель от котла, а второй можно присоединить к альтернативному источнику тепловой энергии. Им может служить другой котел либо солнечный коллектор. Для поддержания температуры в разных ситуациях в верхнюю зону емкости встраивается ТЭН с термостатом.

Агрегаты косвенного нагрева производятся в настенном и напольном исполнении, могут работать с любыми источниками тепловой энергии. Производители котельного оборудования часто предлагают их в связке с двухконтурными котлами. В этом случае теплогенератор поддерживает температуру отопления и загружает бойлер, поочередно переключаясь между этими двумя системами.

Газовые накопительные водонагреватели

Эти аппараты конструктивно и внешне напоминают электрические бойлеры. Все тот же подвешиваемый на стену бак, покрытый слоем утеплителя, только внизу установлена газовая горелка, а вверху имеется патрубок дымохода. Газовый бойлер работает по такому же принципу, только источником тепла служит горелка, нагревающая емкость с водой. Устройство водонагревателя показано на схеме:

Как видно на рисунке, нагрев осуществляется не только от горелки, но и путем отбора тепла продуктов горения. Это достигается за счет стального газохода с рассекателями, проходящего вертикально сквозь емкость и обменивающегося теплом с водой. Работой горелки управляет электронный блок, чья задача – потушить или разжечь ее при достижении установленной температуры либо ее понижении. Как водится, для защиты корпуса конструкция бойлера предусматривает магниевый анод.

Данный тип водонагревателей не слишком популярен из-за сложностей при оформлении и подключении газоиспользующих установок. Кроме того, для эксплуатации газового бойлера понадобится полноценный дымоход, выполнить это требование не всегда возможно или слишком дорого.

Достоинство накопительных водонагревателей состоит в том, что они сходу могут выдать большой расход воды для ГВС, но в течение ограниченного промежутка времени. После этого им требуется перерыв для приготовления очередной порции воды.

О проточных нагревателях воды

В отличие от накопительных бойлеров принцип работы проточного водонагревателя состоит в том, чтобы не заблаговременно, а быстро прогревать проточную воду по мере необходимости.

Источниками тепла служат те же электрические ТЭНы и газовые горелки, только включаются они после того, как в доме открывается кран горячей воды. К таким нагревателям относятся:

• газовые колонки;
• проточные электронагреватели.

Примечание. Иногда для обеспечения ГВС частного дома применяется пластинчатый бойлер, представляющий собой водоводяной теплообменник. Как и бойлер косвенного нагрева, он передает энергию теплоносителя воде, только делает это в проточном режиме.

Конструкция газовой колонки довольно сложна, а потому заслуживает отдельной темы. Электрический же водонагреватель прост: в нем проточную воду греет мощный ТЭН. Обладая таким достоинством, как небольшие размеры, аппарат имеет слишком высокую потребляемую мощность и оттого сфера его применения ограничена. Устройство проточного электрического бойлера показана на рисунке:

Преимущество проточных водогрейных аппаратов состоит в том, что нагретую воду они могут подавать без подготовки и в течение неограниченного времени. Зато имеет пределы ее расход, что важно при большом количестве потребителей.
