Устройство переливного септика из бетонных колец: Делаем правильно септик из бетонных колец

Содержание

Устройство и схемы переливного септика

Устройство канализации из бетонных колец

Разные типы систем из отрезков бетонной трубы большого сечения имеют общую схему.

Это труба, заглублённая в грунт, стенки которой состоят из тех самых отрезков. В верхней части такого составного бака имеется отверстие, подключённое к канализационному трубопроводу, откуда поступают жидкие отходы, отработанная вода, фекальные массы и прочее. Чуть ниже, но не у самого дня, находится ещё одно отверстие — из него вытекает лишняя вода. Осадок же обычно выпадает на дне. Вверху, в торце отсека, располагают люк. Через него получают доступ в септик на случай непредвиденных обстоятельств или выкачки содержимого при засорении.

однокамерные;
двухкамерные;
трёхкамерные.

Каждая из этих систем применяется, учитывая число жильцов, и объёма производимых ими стоков.

Однокамерный септик

Такие варианты мало используются в частных домовладениях, рассчитанных на круглогодичное проживание. Это обусловлено практическим отсутствием перерабатывающей способности такого устройства. Он сделан по принципу выгребной ямы, только из современных материалов и смотрится аккуратнее. Дно у однокамерного септика либо заглушено вообще дополнительной бетонной плитой, которая при монтаже опускается в яму первой, либо без дна, чтобы вода уходила в грунт, а сухой остаток прессовался и частично компостировался.

Устроить такой «бездонный» септик можно только на песчаных хорошо дренированных грунтах, вдалеке от водных источников. Из однокамерного бункера закрытого типа накопленные сточные воды периодически нужно выкачивать механическим способом. Ясно, что при интенсивном круглогодичном использовании ванной комнаты, туалета, стиральной и посудомоечной машин такое устройство просто не в силах справится с объёмами канализационных стоков.

Многокамерный септик

В многокамерных системах собирается два или три бункера. Они связаны каналами перелива. Все ёмкости, кроме последней, глухого типа, и имеют излив только в соседнюю ёмкость.

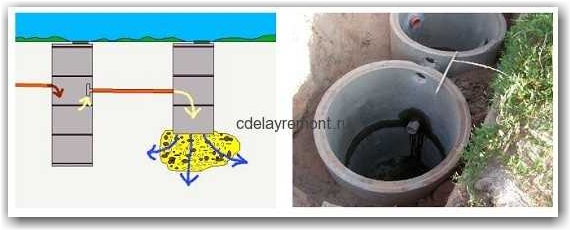

В последней бочке из бетонных колец либо отсутствует дно (переработанные стоки всасываются фильтрующими слоями грунта под ёмкостью), либо оборудован выход переработанной жидкости на фильтрующее дренажное поле. Теоретически чем больше бункеров, тем лучше очищаются сточные воды. На практике более трёх ёмкостей не используют.

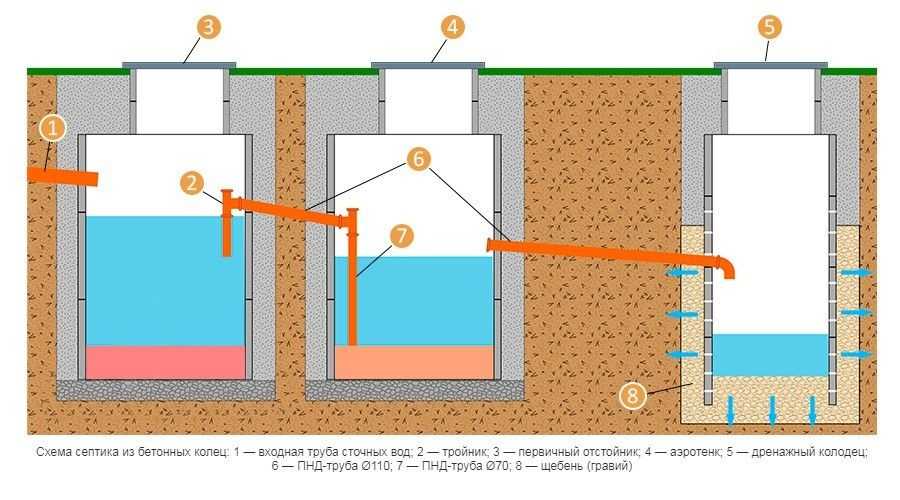

Схема устройства и работы двухкамерного септика основана на процессах отстаивания и переработки. Первую ёмкость делают герметичной, стоки в ней подвергаются частичной переработки с помощью анаэробных, то есть не нуждающихся в кислороде бактерий. В крышке бункера традиционно делают люк. Самым популярным вариантом продолжают оставаться чугунные крышки, но всё чаще встречаются пластиковые. Они прочные, лёгкие и не такие хрупкие, как чугун. Вторая ёмкость, также оборудованная люком, имеет вентиляционный ствол на поверхность. Бактерии здесь уже аэробные, и к биологической переработке добавляется химический — окисление.

При высоком уровне грунтовых вод выход вводы прямо в почву через природные почвенные фильтры невозможен. Тогда устраивают дренирующее поле — участок земли, зонированный и засыпанный сыпучими каменистыми материалами разных фракций. Стекая сюда, вода просачивается через почвенный слой, очищаясь при этом.

Строительство открытым способом

Если принято решение привлечь средства механизации, то целесообразно использовать их от начала и до конца работ. Потраченные средства компенсируют время и усилия.

Чтобы обеспечить захват колец для их поднятия, в них нужно проделывать сквозные отверстия для крюков. Делать их нужно алмазными коронками, так как использование перфоратора может вызвать трещины в бетоне. Особенностью внешнего монтажа является использование нижнего элемента с днищем. Каждое последующее звено ставится с большой точностью, характеризующейся отсутствием мусора на стыках. После снятия такелажа монтажные отверстия заполняются цементным раствором и армируются с обеих сторон. После этого рекомендуется обработать внутренние и внешние поверхности кольца антисептиками и пластификаторами. Это предохранит материал от сырости, биологических и химических воздействий.

После монтажа по сторонам шахт остаются полости. Их заполняют песком и щебнем. Смесь играет роль демпфера и фильтра, если наступит разгерметизация шахты.

Как сэкономить на строительстве?

Если нет возможности задействовать при монтаже спецтехнику и финансы не позволяют привлечь бригаду работников, попробуйте применить такие способы.

Вместо традиционного рытья котлована с последующим погружением в них колец примените технологию, при которой грунт извлекается постепенно по мере заглубления кольца. Она построена на том, что кольцо под действием своего веса опускается вниз. Задача мастера – подкапывать грунт внутри кольца и под его стенкой.

Технологию «подкапывания» уложенных на землю колец применяют только при установке изделий, лишенных дна

Бетонированное дно в этом случае придется заливать позже. И оно будет располагаться исключительно внутри кольца.

Существенным недостатком описанного способа является невозможность выполнить тепло- и гидроизоляцию по наружным стенкам конструкции. К тому же за счет того, что дно располагается внутри кольца, снижается надежность конструкции.

В стремлении удешевить стоимость самой конструкции мастера предлагают вариант сооружения конструкции, внешне напоминающий треугольник.

Накопительные резервуары выступают основой равнобедренного треугольника, а общая для них горловина – его вершиной

Выбрав такой вариант обустройства, вы сэкономите место под размещение колец и сможете существенно уменьшить объем земельных работ.

Но при монтаже учитывайте ту особенность, что ревизионный вход в такой конструкции будет один на три кольца. А потому, все переливы следует размещать вне зоны его доступности.

Перед тем как установить на своём участке бетонный септик переливного типа, желательно понять не только схему и принцип его устройства, но и оценить все преимущества и недостатки конструкции. Именно взвесив все «за» и «против», можно с уверенностью подходить к устройству очистного сооружения из бетонных колец.

Итак, бетонный септик переливного типа отличается такими преимуществами:

Высокая прочность и монолитность конструкции. Благодаря износостойкости и большому весу бетонных колец септик из ЖБ не будет подвержен сезонным паводковым водам, сдвигам грунта или подмываниям. То есть, очистное сооружение не вытолкнут из грунта сезонные воды и не раздавят пласты грунта.

Устойчивость бетона к агрессивным средам. Органика, попадающая в накопительную камеру и переливающаяся в следующие резервуары, никак не повредит бетон.
Возможность приобретения бетонных колец различного назначения. То есть, для того чтобы правильно сделать септик переливного типа из бетона, нет необходимости дополнительно бетонировать дно. Достаточно купить кольца с дном и сверху доукомплектовать резервуар стандартными кольцами.
Долговечность конструкции из бетона. Такой септик послужит более 50 лет при условии правильного технического обслуживания (регулярной чистки).

Есть у септика из бетона и несколько минусов, но они вполне решаемы. Основными являются:

Недостаточная герметичность конструкции. Но этого можно избежать, если сделать отстойник из колец с еврозамком или при сборке септика обработать всю конструкцию герметичной мастикой.

Монтаж тяжелых бетонных колец требует использования спецтехники. Желательно использовать её и для копки котлована под септик.

Делаем септик своими руками

Для того чтобы сделать подобную очистную систему своими руками, нужно понимать принцип её монтажа. Заключается он в следующем:

Сначала следует сделать котлован под установку бетонных колец для колодца. Делать это можно как вручную (что займёт больше времени), так и с использованием спецтехники. При этом стоит знать, что параметры котлована нужно делать несколько большими, чем камеры, учтенные на схеме септика. То есть, отступ от стенок бетонных колец должен составлять 30 см, а глубина котлована должна быть больше предполагаемой высоты септика на 40-50 см.
Как только котлован готов, самое время делать песчано-гравиевую подушку.
Для этого насыпаем слой песка толщиной 30 см. Хорошо трамбуем его. Следом насыпаем слой щебня 15 см.
После этого стоит уложить бетонную плиту. Однако если приобретены кольца с дном, то можно не делать этот этап работ, а сразу перейти к монтажу колец.
Итак, в первый котлован устанавливаем кольца для накопительного септика-отстойника. Все стыки обрабатывают герметиком, а сам готовый резервуар обмазывают мастикой изнутри и снаружи. В одном из колец при помощи специальной коронки формируют отверстия под монтаж вводной и переливной трубы. Делают это приблизительно в средней части колодца.
Во второй и третий котлован устанавливают по тому же принципу оставшиеся кольца. Вторую камеру оснащают бактериологическим фильтром. Третья камера (при условии устройства поля фильтрации) должна быть без дна. Здесь засыпают слой щебня для качественного фильтрования воды и её дренажа в грунт. Если УГВ высокий, то третью камеру делают с бетонным дном, а сверху устанавливают люк, через который можно будет проводить откачку осветленных стоков.

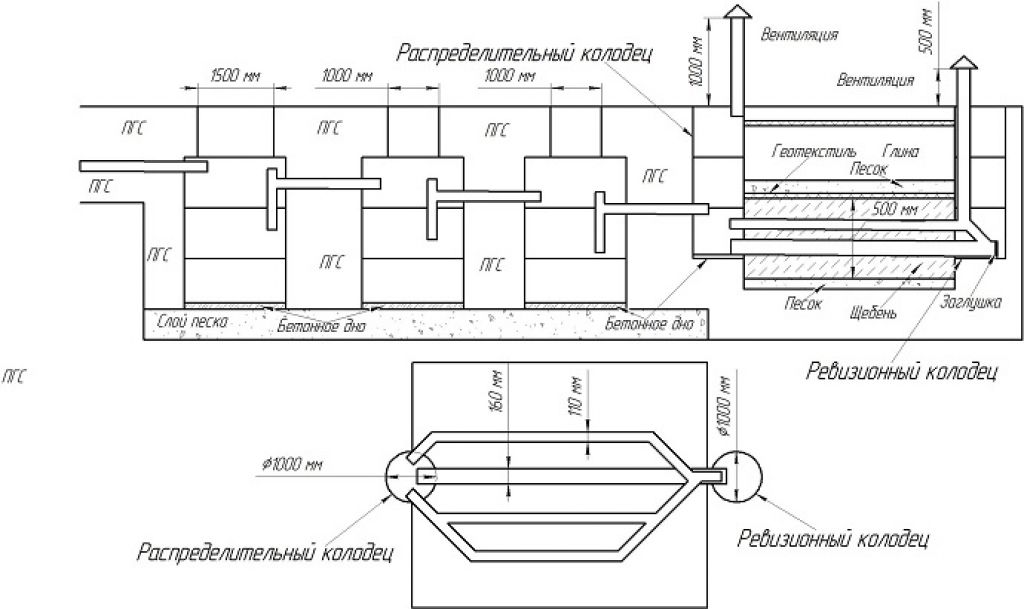

Первую, вторую и третью камеры последовательно соединяют переливными трубами.

Все три камеры накрывают специальными бетонными крышками с отверстиями под установку вентиляционных труб и смотровых люков.
В последнюю очередь делают наружную обсыпку септика. То есть по периметру вокруг все камеры септика засыпают смесью цемента и песка.

https://youtube.com/watch?v=VF_MV09tIV0

Как сделать септик из бетонных колец — пошаговая инструкция

Этот материал довольно часто используется для строительства переливной канализации. Преимущества такой системы — простота обслуживания, ценовая доступность, скорость монтажа. К тому же, бетон — прочный материал, устойчивый к повреждениям.

Самодельные системы состоят из 2-3 функциональных колодцев, назначение у которых такое же, как и у выполненных на заводе отстойников.

Первые два колодца одинаковые по размеру, или второй может быть несколько меньше, оба с дном. Во второй засыпают керамзит, гравий и другие наполнители, которые обладают фильтрационными свойствами. Третий колодец не имеет дна. Через него жидкость просачивается в грунт.

Видео — Септик без откачки своими руками

Однако необходимо учитывать и недостатки канализации из бетонных колец. К ним относят:

Сложность применения на вспученных грунтах, поскольку кольца могут смещаться в почве и относительно друг друга. Тогда их лучше скреплять между собой металлической арматурой.
Необходимость герметизации стыков между отдельными элементами. В противном случае грунт загрязняется неочищенными водами.
Использование спецтехники, поскольку элементы довольно тяжелые.

Пошаговая инструкция по монтажу септика из колец

Шаг 1. Экскаватором вырывают общий котлован, делают в нем три отверстия под каждое кольцо. Если необходимо, стенки укрепляют дощатыми щитами.

Шаг 2. Дно покрывают щебневым слоем толщиной 20 см, утрамбовывают, чтобы получить горизонтальную поверхность.

Цены на гранитную щебень

~~Щебень гранитная~~

Шаг 3. При помощи подъемного крана устанавливают все три колодца на одинаковом расстоянии в 50 см. Два первых колодца должны быть расположены строго вертикально.

Шаг 4. В стенках шахт формируют отверстия и прокладывают переливные трубы.

Шаг 5. Устанавливают перекрытия на колодцы.

Шаг 6. Устанавливают кольца меньшего диаметра для наращивания горловины, защитные люки на колодцы.

Шаг 7. Герметизируют швы.

На последнем этапе проводят утепление отстойников, засыпают котлован грунтом и делают утрамбовку.

Второй способ обустройства колодцев

Согласно другой технологии, сначала можно устанавливать нижние кольца колодца, а потом извлекать из них землю. Недостаток этого метода в том, что он более трудоемкий. Сложность состоит в дальнейшем утеплении конструкции, монтаже переливных труб и т. д. Да и надежность септика, построенного по этой технологии, ниже. А вот преимущество в том, что все работы можно выполнить самостоятельно.

Советы по монтажу колодцев

Для накопительных колодцев берут бетонные кольца с замками. Они обеспечивают лучшую герметизацию, чем обычные, и реже смещаются, если при промерзании происходит пучение почвы.
Перед установкой бетонные элементы пропитывают битумной мастикой или другими препаратами для гидроизоляции.
Иногда под колодцами заливают бетонную плиту толщиной 30 см. Она должна быть такого размера, чтобы выступать по бокам за колодцы на расстояние не менее 20 см. Тогда первые кольца устанавливают не ранее, чем через месяц.
Для формирования горловины можно использовать кирпич и цемент. Сверху эту часть колодца обрабатывают гидроизоляционными составами.
Для установки третьего кольца котлован углубляют до песчаного грунта, обладающего свойством отводить воду. На дно насыпают подушку из щебня толщиной до 25 см, а потом добавляют песок — 40 см.

Какую бы модель септика ни выбрал владелец жилья, важно помнить: все работы должны выполняться в соответствии со строительными нормами. Только тогда система будет эффективной и выполнит возложенные на нее функции

Конструкция и монтаж септика из бетонных колец

Ля того чтобы сделать переливную фильтрационную систему необходимо подготовить две шахты в которые затем опускаются бетонные кольца. Если предусматривается монтаж септика с дренажным колодцем, а не с фильтрационным полем, глубина шахты для второго резервуара должна быть больше. Это необходимо для засыпания достаточно большого объема песка и гравийной смеси в качестве фильтра.

Рекомендовано к прочтению: Принцип работы септика Танк

После копки котлованов в них устанавливаются бетонные кольца. В первом резервуаре кольца монтируются на бетонную подушку, которая будет служить дном герметичного отсека. Стыки между отдельными кольцами, в местах подсоединения труб и все технологические отверстия герметизируются, для того чтобы исключить утечку неочищенных сточных вод в грунт. Для сохранения целостности бетона рекомендуется покрывать внутренние стенки септика специальными пропитками, которые защищают его от от разрушения под действием сточных вод.

На дно второго, более глубокого колодца без дна, засыпается сначала слой песка, а затем такой же слой гравия. Такой биофильтр будет удерживать остаточные нерастворимые частицы грязи, помимо этого гравий будет препятствовать быстрому заиливанию песка.

Сверху резервуары закрываются бетонными крышками с технологическим отверстием для вентиляции и для подвода шлангов с ассенизаторской машины.

переливная система с системой аэрации

Свободное пространство между бетонными стенками колец и стенами котлована заполняются песчаным грунтом. Для того чтобы снизить риск смещения отдельных колец по отношению друг к другу их связывают арматурой или достаточно прочной проволокой

Переливные септики из герметичных резервуаров – еврокубов

Еще одним неплохим решением в создании переливной канализации является использование еврокубов. Это готовые пластиковые, герметичные емкости, установленные внутри металлического решетчатого каркаса. Такие емкости широко используют для транспортировки различных жидкостей, поэтому они изготавливаются из пластика устойчивого к агрессивным средам.

Для создания септика из таких емкостей достаточно подготовить котлован и укрепить его стены геотекстилем, сеткой или бетонными плитами для того чтобы уменьшить воздействие грунта на достаточно мягкий пластик из которого выполнены стенки еврокубов. Еврокубы полностью герметичны, поэтому не требуют дополнительных работ в этой области, достаточно только проделать отверстия для канализационных и переливных труб, а после их подведения хорошо герметизировать стыки.

Рекомендовано к прочтению: Сравнение септиков: Топас или Танк?

Еврокубы оснащаются достаточно большими крышками на верхней стенке, которые используются для залива жидкости в них. Эти технологические отверстия хорошо подойдут для вентиляционных шахт и для оборудования канала для доступа шланга с ассенизаторской машины.

Если переливной септик из еврокубов планируется строить с системой постоянного откачивания накапливаемой грязи, то делать выходной патрубок на фильтрационные поля нет необходимости. Если же канализация планируется работать, как полностью автономная, из последнего резервуара отстойника выводится труба, через которую очищенная вода попадает в инфильтратор и затем уже в грунт или сливается в канаву для сточных вод.

Расположение септика

Независимо от типа конструкции септика его необходимо располагать в соответствии с некоторыми правилами, в частности не ближе 30 метров до любого открытого водоема и точек водозабора. Фильтрационные поля и дренажные колодцы не должны находиться поблизости с плодоносящими растениями. К колодцам септика должен быть нормальный доступ для того чтобы ассенизаторская машина могла подвести шланги для выкачивания твердых отходов.

У меня муж тоже помню хотел установить септик своими руками. много схем различных прочитал, но я его отговаривала, так как у соседа стоял самодельный, вонь до нас аж доносилась, да еще и откачивать его все время приходилось. Правда удалось мне его отговорить. И остановились мы именно на Топас 6 от Тополь-Эко. Вот тут http://www.topol-eco.ru/production/topas/ кстати можно прочесть про нашу систему или же выбрать себе подходящую. Установили нам ее мальчики, профессионалы. Так и работает система хорошо и никакого постороннего запаха нет. Да и вода отработанная без дела не остается огород и сад ей поливаем.

Этапы строительства

Монтаж проводится в следующем порядке:

Выбирается место, строится схема монтажа, выполняется расчет параметров септика.
Выкапывается яма.
Устанавливаются кольца, подводятся трубы.
Проводятся работы по герметизации и гидроизоляции.
Устанавливаются перекрытия.
Проводится обратная засыпка.

Видео описание

Порядок работ и устройство септика из бетонных колец на видео:

Как выбрать оптимальное место для септика

Конструкцию монтируют выше уровня грунтовых вод. Наилучшее размещение – на максимальном удалении от дома (не менее 7 метров, но и не более 20, чтобы не увеличивать расходы на строительство трубопровода). Логично располагать септик на границе участка, рядом с дорогой. Это снизит затраты при эксплуатации, так как на стоимость выезда цистерны-ассенизатора влияет доступ к системе и длина шланга. К тому же при правильном расположении ассенизационной машине не надо заезжать во двор, а шланги не будут валяться на грядках или дорожках (иначе при свертывании шланга отходы могут попасть на огород).

Подготовка котлована

Земельные работы с применением экскаватора занимают 2-3 часа. Размер котлована должен быть несколько больше габаритов колодцев. Это необходимо для беспрепятственной установки колец и их гидроизоляции. Дно засыпают щебнем и бетонируют.

Подготовка котлована для септика из бетонных колецИсточник rostovgruz.ru

Монтаж колец и канализационных труб

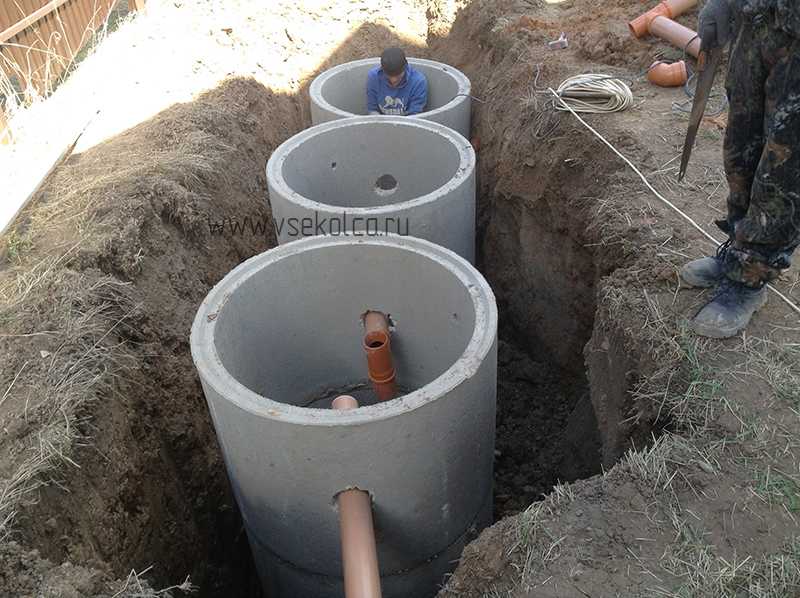

Кольца для септика устанавливают с помощью подъемной техники, что значительно экономит время (если сравнивать с ручным монтажом). Фиксация швов обеспечивается цементным раствором, дополнительно ставятся металлические стяжки (скобы, пластины).

Ответственный момент — процесс установки колецИсточник remoskop.ru

Герметизация и гидроизоляция

Герметизация швов септика из бетонных колец проводится с обеих сторон сооружения. Для этого используют цемент и обмазочные защитные растворы. Внутри колодца можно установить готовые пластиковые цилиндры. Такие дополнительные затраты сделают систему герметичной на 100%.

В процессе гидроизоляции бетонных колец для септика, соединения обрабатываются жидким стеклом, мастикой на основе битума или полимера, бетонной смесью. Чтобы предотвратить замораживание (и разрушение) конструкции зимой, рекомендуется теплоизолировать его слоем пенополистирола.

Герметизация стыков и гидроизоляция септика из бетонных колецИсточник zen.yandex.ru

Монтаж люка и засыпка

Колодцы накрывают бетонными плитами, с отверстиями для люков. В двух первых колодцах обустраивают вентиляцию, необходимую для отвода метана (газ появляется как результат жизнедеятельности анаэробных бактерий). Для засыпки установленных перекрытий используют грунт, вынутый из котлована (обратная засыпка).

Засыпка готовых колодцевИсточник lanshaft.com

Как происходит запуск септика в работу

Чтобы система начала эффективно функционировать, возведенный септик необходимо насытить анаэробной микрофлорой. Естественный процесс накопления занимает несколько месяцев, поэтому его ускоряют, насыщая септик привозной микрофлорой. Сделать это можно двумя способами:

Новый септик наполняют сточными водами и отстаивают их 10-14 дней. Затем в него загружают иловый осадок из действующего анаэробного септика (2 ведра на кубометр).
Можно приобрести готовые биоактиваторы (штаммы бактерий) в магазине (главное здесь не перепутать их не перепутать с аэробами, которые предназначены для других очистных систем).

Готовый к запуску септик из колецИсточник remont-book. com

Какие правила нужно соблюдать при обслуживании септика

Существуют простые правила, поддерживающие качественную работу системы.

Очистка. Два раза в год, помимо очистки стоков, септик необходимо осматривать и прочищать трубопроводы. Раз в 5 лет (а лучше в 2-3 года) проводится очистка от донных тяжелых жиров. Объем ила не должен превышать 25% от объема резервуара. При чистке часть ила оставляют для восстановления микрофлоры.
Качество работы. Стоки на выходе из системы должны очищаться на 70%. Анализ стоков в лаборатории определит показатель кислотности, что позволит узнать качество работы дренажной системы.
Меры безопасности:

Работы внутри септика разрешены только после усиленного проветривания и с использованием страховочного пояса (газы, образующиеся внутри могут быть опасные для жизни человека).
Необходимы меры повышенной безопасности при работе с электроинструментом (влажная среда).

Септик из бетонных колец делает частное жилье более автономным и, несмотря на недостатки, он является одним из самых надёжных и долговечных вариантов очистных сооружений для загородной недвижимости.

Разновидности

Сделать септик из бетонных колец своими руками довольно просто, но прежде вам нужно решить, сколько камер будет в вашей конструкции

Сделать септик из бетонных колец своими руками довольно просто, но прежде вам нужно решить, сколько камер будет в вашей конструкции. Из ЖБИ вы можете сделать следующий дачный септик:

Однокамерное изделие – это резервуар для сбора нечистот. Правильный однокамерный септик должен иметь объём кратный величине суточного сброса. Конструкция может выполняться без дна. Однокамерная схема монтажа не подразумевает устройство дренажной прослойки на дне сооружения из железобетонных колец. Стоки очищаются за счёт почвенной фильтрации. По мере заиливания грунта тяжёлыми фракциями эффективность работы очистной установки снижается.

Важно: сточная жидкость не должна просачиваться через стыки колодезных колец в однокамерном септике. Двухкамерное очистное изделие

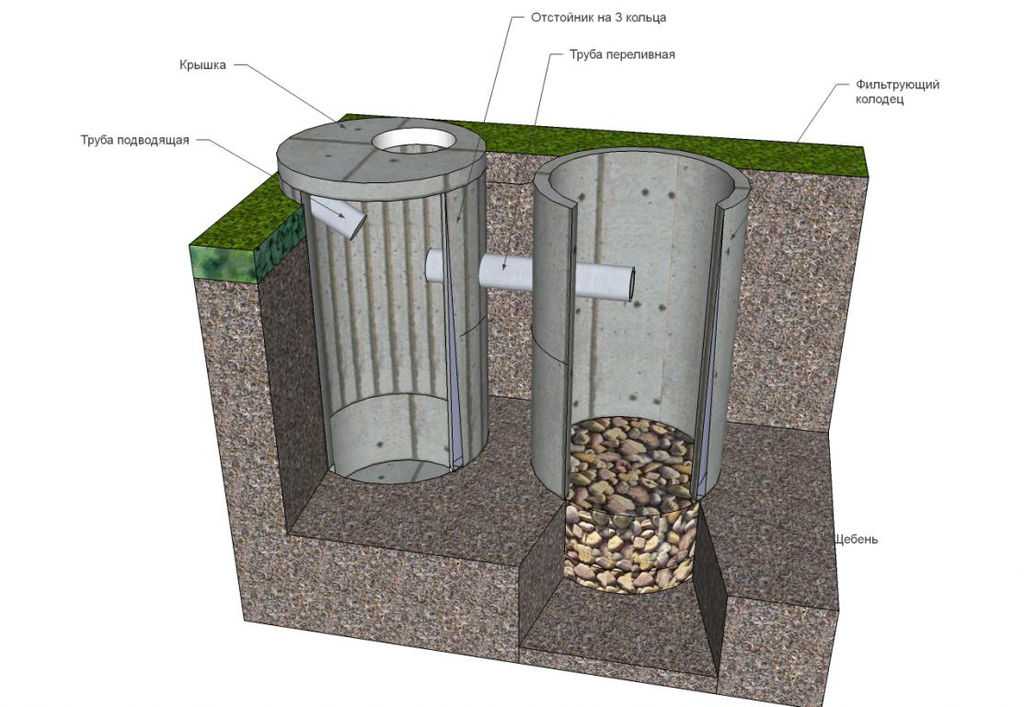

Устройство, состоящее из двух камер, более функциональное. В первом отсеке-отстойнике оседают на дно тяжёлые составляющие стоков, во вторую камеру поступает предварительно очищенная отстоявшаяся вода. В этом отсеке на дне обустраивается дренажная прослойка из песка и гравия, через которую воды уходят в грунт. Септик с двумя камерами имеет следующее рабочее состояние: первая камера всегда заполнена до уровня перелива, объём стоков во второй камере зависит от скорости фильтрации и объёма сброса

Двухкамерное очистное изделие. Устройство, состоящее из двух камер, более функциональное. В первом отсеке-отстойнике оседают на дно тяжёлые составляющие стоков, во вторую камеру поступает предварительно очищенная отстоявшаяся вода. В этом отсеке на дне обустраивается дренажная прослойка из песка и гравия, через которую воды уходят в грунт. Септик с двумя камерами имеет следующее рабочее состояние: первая камера всегда заполнена до уровня перелива, объём стоков во второй камере зависит от скорости фильтрации и объёма сброса.

Внимание: дно фильтровального колодца не стоит обустраивать на глинистой почве, которая обладает плохой пропускающей способностью. Строительство лучше выполнять на песчаных грунтах

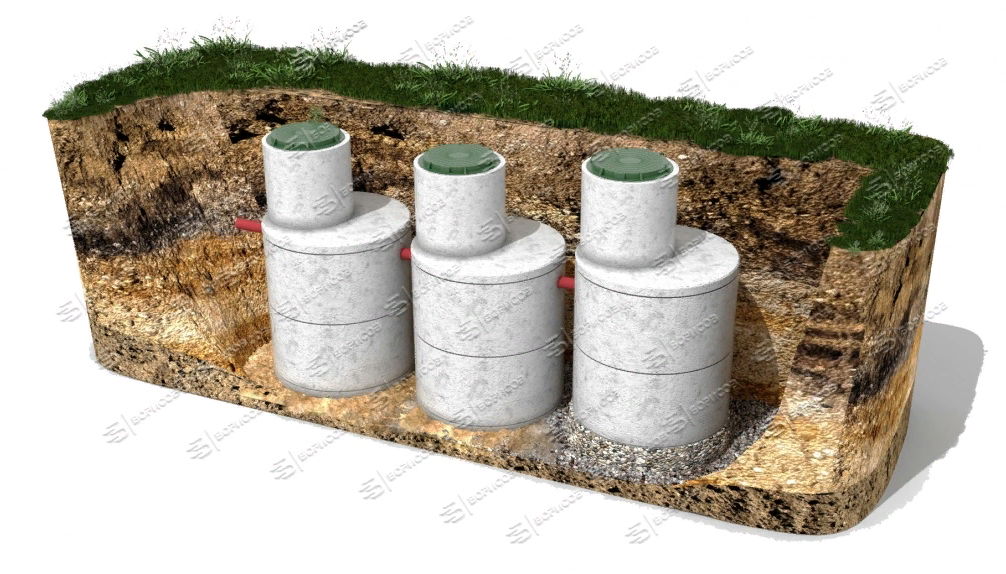

Трёхкамерный септик из железобетонных колец – наиболее совершенное устройство с точки зрения правильности утилизации отходов. Первые два колодца – это отстойники, где выполняется механическая очистка стоков. Третий отсек – это фильтровальный колодец. Такой септик для дачи имеет следующее рабочее состояние: первые две камеры заполнены до перелива, а в третьем отсеке есть небольшое количество воды.

Строительство камер септика без дна допускается в двух случаях:

При низком расположении грунтовых вод. В этом случае полностью исключена вероятность попадания стоков в водоносные горизонты.
Если требуется обеспечить фильтрацию воды в грунт. В этом случае на дне сооружения выполняется устройство фильтрационной прослойки из песка и гравия.

Чтобы значительно ускорить процесс разложения органических отходов, можно выполнить строительство септика с аэрацией. Для этого используется специальное устройство – компрессор с таймером, который во вторую камеру под давлением нагнетает воздух. В итоге активизируется деятельность аэробных микроорганизмов, которые разлагают аммиак на нитриты.

Очистное сооружение без откачки

Это название очистного сооружения довольно условное и не означает, что из септика вовсе не нужно откачивать осадок

Это название очистного сооружения довольно условное и не означает, что из септика вовсе не нужно откачивать осадок. Однако при правильном устройстве делать это придётся значительно реже. Например, известны такие сооружения на даче, из которых уже 10 лет подряд не откачивали осадок.

По сути, это трёхкамерная конструкция, где в первом отсеке происходит переработка твёрдых отходов анаэробными бактериями без доступа воздуха. Здесь твёрдые составляющие разлагаются микроорганизмами на сероводород и метан, поэтому образуется небольшой илистый осадок. Чем качественней выполняется процесс разложения, тем меньше осадка образуется на дне.

Для эффективности работы такого септика понадобится обустроить своими руками аэрацию второй камеры. Здесь аэробные микроорганизмы будут перерабатывать органические составляющие стоков. Для их жизнедеятельности нужен кислород, поэтому и понадобится компрессор.

В третьей камере такого агрегата на даче необходимо обустроить качественный фильтр на дне, чтобы проходила окончательная фильтрация предварительно очищенных сточных вод. В итоге осадка будет образовываться минимум, и откачка вам понадобится не скоро.

Устройство переливного очистного сооружения

Для того чтобы понимать, как правильно сделать подобный септик, необходимо узнать устройство канализационного отстойника. А состоит он из таких элементов:

Накопительный резервуар;
Фильтровальный отсек-камера;
Дренирующий резервуар.

Работает септик переливного типа таким образом:

Сначала все бытовые стоки, в том числе и фекальные массы, самотёком по трубам канализации отправляются в первый — накопительный резервуар. Здесь происходит отстаивание вод и их разделение на тяжелый осадочный ил и облегчённую воду. То есть фекалии и лишний мусор под воздействием естественной гравитации оседают на дно, а облегчённая воды с примесями жира отправляется через переливное отверстие в камеру для фильтрования.

Здесь желательно обустроить резервуар специальными фильтрами из щебня и керамзита или населить бактериями. В этой камере вода будет проходить доочистку и переливаться в третью — дренирующую камеру.

Уже в этом резервуаре устраивают либо поля фильтрации, через которые воды уходит в грунт, либо обеспечивают откачку светлой воды из септика и её последующий сброс в ближайший водоём.

Септик из бетонных колец своими руками

Обустройство канализации в частном доме предполагает и наличие септика. В принципе его можно сделать из любого материала, например из кирпича, блоков или купить готовый пластиковый. Но при устройстве очистной станции из бетонных колец, можно значительно сэкономить.

Бетонные кольца стоят дешевле, не требуют дополнительной отделки, а круглая форма исключает забивание углов и выдавливание стенок грунтом. Септик же, например, с кирпичными стенами потребует дополнительного оштукатуривания перед началом эксплуатации.

Для того, чтобы его смонтировать не нужно быть профессиональным строителем, нужен только автокран и пара помощников. Так что этот вариант считается самым простым и долговечным.

Для строительства септика из бетонных колец понадобиться наличие автокрана или манипулятора и желательно экскаватора. Перед тем, как начинать монтаж, необходимо выбрать для него место и сделать проект.

Для этого нужно обратиться в свою обслуживающую компанию, специалисты компании помогут с определением места и сделают проект.

Выбираем место

При выборе места необходимо учитывать некоторые факторы:

расстояние от дома — 5 и более метров;
расстояние до точки водозабора минимум 30 метров.

Так же не стоит забывать и про соседей, смонтировав септик под их окнами можно испортить с ними отношения и нажить неприятности. Еще один нюанс который нужно учитывать — чем дальше от дома он находится, тем меньше становится его полезный объем. Так как каждый метр трубы с уклоном забирает примерно 2 см от глубины резервуара.

При выборе места обращаем внимание на рельеф участка, если резервуар будет в низине, его будут заливать дожди и паводковые воды. Важно, чтобы к септику была возможность беспрепятственно подъехать, это требуется как для спецтехники при монтаже, так и машины ассенизатора для откачки.

От особенностей грунта зависит фильтрация стоков и схема септика. Так например, если на участке в грунте есть слой гравия — вам повезло.

Видео: Септик своими руками

Но это большая редкость, и фильтрационный слой придется сделать самостоятельно. Для того, чтобы определиться с видом септика, нужно ознакомиться с принципом их работы.

Виды и принцип работы септиков

По принципу работы септики можно разделить на два вида:

Накопительный;
Переливной.

Чем же они отличаются друг от друга и каковы их особенности?

Накопительный

Этот вариант по принципу работы похож на обычную выгребную яму. Это большой резервуар, в котором стоки разделяются на легкие и тяжелые — тяжелые оседают на дно, а легкие остаются сверху. Так как стокам из такой емкости некуда деваться, то и делать ее придется глубокой (учитывая уровень грунтовых вод) или сделать несколько таких емкостей.

Выглядит он просто — забетонированное дно, затем бетонные кольца и сверху плита с люком. Все стыки в кольцах должны быть герметичны. После наполнения резервуара, его содержимое откачивается.

Переливной

Может состоять нескольких резервуаров. Один работает как накопитель стоков, а второй как фильтр. Работает следующим образом — попав в первый резервуар, канализационные стоки разделяются на фракции.

Жидкая составляющая перетекает во второй резервуар и пройдя через слой гравия и песка впитывается в землю. Можно использовать и три резервуара. В этом случае первые два будут работать как накопительные, а последний фильтровать.

Такой вид делает более глубокую очистку стоков. Емкости соединяются между собой пластиковыми трубами и оснащаются вентиляцией. Для увеличения эффекта можно добавить специальные бактерии, в накопительном септике бактерии не будут эффективны.

Подготовка к монтажу

Если к выбранному месту не может подъехать экскаватор, копать яму придется в ручную. Земляные работы лучше начинать с траншеи от дома до септика. Так будет легче скорректировать уклон трубы и контролировать глубину ямы.

Уклон не должен быть слишком сильным, понятие — чем круче, тем лучше — здесь не работает. При слишком сильном уклоне, воде будет стекать быстрее твердых масс и образуется засор. Оптимальный уклон 1 — 2 см на один метр трубы.

Трубы необходимо будет просыпать слоем песка минимум 15 см. Это необходимо для того, чтобы их не раздавило грунтом. Яма копается с расчетом, чтобы к установленным кольцам можно было добраться с любой стороны для гидроизоляции.

Установка бетонных колец

Кольца монтируются с помощью автокрана, конечно можно это сделать это и вручную, но такой процесс очень трудоемкий. Первое кольцо устанавливается на бетонное дно. Установка производится на цементно — песчаный раствор.

Все последующие кольца устанавливаются так же с применением раствора. После монтажа всех колец в соответствии с проектом, сверху на раствор кладется бетонная плита с люком. Для полной герметизации с наружной стороны покрывается слоем гидроизоляции, что не позволит дождевой и паводковым водам попадать внутрь резервуара.

В случае с переливным септиком, дно второй емкости засыпают гравием. Теперь остается только установить естественную вентиляцию, засыпать пространство между кольцами и грунтом, подсоединить канализацию и пользоваться. Если септик смонтирован правильно, он не будет создавать проблем своим хозяевам.

Посмотрите видео: септик из бетонных колец без крана

Септик из бетонных колец под ключ

Для создания комфортабельных условий проживания в частном доме, коттедже, на даче необходимо обеспечить не только газ, электричество и воду, но и канализационную систему. И не всегда есть возможность подключения к централизованной канализационной системе. В России домовладельцы всё чаще выбирают очистную систему сооружений в виде септика из бетонных колец.

Наиболее распространенные материалы

бетонные кольца;
пластиковые бочки;
монолитный бетон.

Мы предлагаем монтаж и установку септика из бетонных колец. Этот вид канализации обладает надежностью монолитных конструкций и низкой стоимостью пластиковых септиков. Канализационная система септиков из бетонных колец – самая популярная в Москве и ближайшем Подмосковье.

Преимущества септика из бетонных колец

Надежность. Бетонные кольца прекрасно выдерживают давление земли, не изменяют свою форму и прослужат до 50 лет.
Низкая стоимость. Цена таких конструкций и их установка заметно ниже, по сравнению с другими.
Простая и быстрая установка. Мы предлагаем монтаж канализационного колодца всего за 1-2 дня.
Простой и дешевый в использовании. Септик необходимо откачивать раз в 2-3 года, а работает он в автономном режиме (без электроэнергии).
Экологичность. Канализационный колодец, смонтированный профессионалами, очищает жидкие отходы на 80%.

Стоит ли устанавливать септик из бетонных колец своими руками?

У неподготовленного человека возникнет мысль, что установка и монтаж септика из бетонных колец дело настолько простое, что не стоит тратиться на оплату работы специалистов. Такие мысли приводят к недостаткам в монтаже, которые могут сразу и не проявиться, но значительно осложнить эксплуатацию канализации в будущем.

Для их устранения необходимо будет не только откачивать содержимое колодцев, но и, возможно, выкапывать бетонные кольца и монтировать их заново.

Ошибки при установке септика своими руками

Неправильная герметизация стыков колец. Если водоносный слой проходит близко к поверхности, возможно быстрое переполнение канализационного колодца. Есть вероятность получить штраф от природоохранных организаций за загрязнение грунтовых вод.
Зимой, при попадании воды в негерметичные швы произойдёт смещение бетонных колец и выдавливание их из земли.
Если при монтаже канализационных труб нарушить требования СНиПа (уклон не менее 2 см на 1 метр), то произойдет засорение, а в холодное время года ещё и промерзание.

Планирование схемы расположения и объёма колодца для септика

Прежде чем приступить к работам на вашем участке, необходимо рассчитать оптимальное место расположения и размеры септика. При выборе подходящих параметров профессионалы исходят из следующих соображений:

Рельеф и размеры участка. Канализационный колодец располагается в самом низком месте. Этим достигается необходимый уклон трубы;
Учитываются способы подъезда к колодцу ассенизаторской машины;
Тип почвы и глубина прохождения грунтовых вод. Эти параметры и являются основополагающими при составлении всей канализационной схемы.

Объём септика зависит от того, сколько людей в вашей семье. Усредненный расход воды на одного человека – 190 литров в сутки. Семья из четырёх человек расходует 760 литров. Безопасный объем септика – количество сточных вод за трое суток. Путем простых вычислений получаем необходимый объём примерно в 2,5 м3. Этот объём соответствует двум полутораметровым бетонным кольцам, но необходимо учитывать глубину промерзания почвы, поэтому в обязательном порядке добавятся ещё два кольца. Эти расчеты приведены для постоянного проживания. Если вы планируете установку септика на даче, объём можно уменьшить вдвое.

Система бетонных колец позволяет строить канализации любых объёмов и различной степени фильтрации сточных вод.

Самым простым вариантом – отстойник из одного герметичного колодца, который требует частой откачки. Его объём зависит от количества используемых колец и глубины.
Второй вариант предполагает наличие двух колодцев, построенных по принципу сообщающихся сосудов. В первом происходит отстаивание вода и осаждение на дно продуктов жизнедеятельности. Во втором колодце бетонное дно отсутствует, вместо него устроен дренаж, позволяющей воде уходить в землю. Такая система требует очистки раз в 1,5 – 2 года.
Третья схема предполагает наличие трёх колодцев. Во втором вода отстаивается, как и в первом, а в третьем – уходит в землю. Такой септик очищает сточные воды на 85-90%, но он более громоздкий и высокий по стоимости.

Монтаж септика из бетонных колец под ключ

Установка переливного септика из нескольких колодцев – ресурсоёмкий процесс, требующий не только специальных знаний, но и многолетнего опыта. Его разделяют на несколько ключевых частей:

Земляные работы механизированным методом. Использование техники позволяет производить работы максимально быстро. Такой метод применяется в большинстве случаев и позволит сохранить эстетичный вид вашего дачного участка.
С помощью специальной техники опускаем бетонные кольца в котлован. Важно установить первое кольцо без отклонений по горизонтали, оно служит основанием для остальных и требует предельной точности при установке.
С помощью цементного раствора производится изоляция стыков между кольцами. Таким же способом производится установка остальных колец.
Монтируется система перелива между септиком и дренажным колодцем. Она должна исключить попадание твердых отходов во второй колодец.
Завершающий этап – бетонирование дна первого колодца и обсыпка землёй.

После выполнения всех указанных действий вы получаете надежный септик для частного дома или дачи. Он станет накапливать лишь твердые отходы, отстаиваемые в первом колодце, а жидкие будут просачиваться в землю, не причиняя вреда природе. Процесс монтажа септика займет всего пару дней, и вы, за невысокую цену получите канализационную систему, которая удовлетворит запросы средней семьи.

Устройство переливного септика из бетонных колец в Оренбурге: 100-товаров: бесплатная доставка, скидка-10% [перейти]

Партнерская программаПомощь

Оренбург

Каталог

Каталог Товаров

Одежда и обувь

Стройматериалы

Текстиль и кожа

Здоровье и красота

Детские товары

Продукты и напитки

Дом и сад

Электротехника

Мебель и интерьер

Промышленность

Сельское хозяйство

Все категории

ВходИзбранное

Устройство переливного септика из бетонных колец

regmarkets.ru/listpreview/idata2/e8/d3/e8d37f984c4fa85e1619673cd256dc74.jpg”>

2 598

2780

Трубчатый аэратор 36 см для септиков Юнилос Астра 3/4, прудов и из бетонных колец Тип: Биотуалет,

В МАГАЗИНЕще цены и похожие товары

jpg”>

3 898

4598

Трубчатый аэратор 80 см для септиков Юнилос Астра 7/ 8 /9, прудов и из бетонных колец Тип:

В МАГАЗИНЕще цены и похожие товары

2 650

5200

Ершовая загрузка, набор ершей для септиков Тверь и др., из бетонных колец, биореакторов, водосточных желобов 15 шт.

В МАГАЗИНЕще цены и похожие товары

png/300×300″>

2 650

5200

В МАГАЗИНЕще цены и похожие товары

png/300×300″>

2 698

2980

Трубчатый аэратор 44 см для септиков Юнилос Астра 5/6, прудов и из бетонных колец Тип: Биотуалет,

В МАГАЗИНЕще цены и похожие товары

jpg”>

3 898

4598

Трубчатый аэратор 80 см для септиков Юнилос Астра 7/ 8 /9, прудов и из бетонных колец Тип:

В МАГАЗИНЕще цены и похожие товары

2 698

2980

Трубчатый аэратор 44 см для септиков Юнилос Астра 5/6, прудов и из бетонных колец Тип: Биотуалет,

В МАГАЗИНЕще цены и похожие товары

jpg”>

53 800

Вставка в бетонные кольца 1,7 м x 1,4 м x 10 мм Тип: кольцо колодца, Высота: 1700мм, Внешний

ПОДРОБНЕЕЕще цены и похожие товары

135 500

Вставка в бетонные кольца 4,4 м x 1,9 м x 10 мм Тип: кольцо колодца, Высота: 4400мм, Внешний

ПОДРОБНЕЕЕще цены и похожие товары

regmarkets.ru/listpreview/images3/ab/cf/abcfa138b28fd945f96ca33716ebc248.jpg”>

Трубчатый аэратор 36 см для септиков Юнилос Астра 3/4, прудов и септиков из бетонных колец Тип:

ПОДРОБНЕЕЕще цены и похожие товары

123 000

Вставка в бетонные кольца 5,3 м x 1,4 м x 10 мм Тип: кольцо колодца, Высота: 5300мм, Внешний

ПОДРОБНЕЕЕще цены и похожие товары

jpg”>

122 000

Вставка в бетонные кольца 3,5 м x 1,9 м x 10 мм Тип: кольцо колодца, Высота: 3500мм, Внешний

ПОДРОБНЕЕЕще цены и похожие товары

49 200

Вставка в бетонные кольца 2,6 м x 1,4 м x 8 мм Тип: кольцо колодца, Высота: 2600мм, Внешний

ПОДРОБНЕЕЕще цены и похожие товары

regmarkets.ru/listpreview/images3/d2/99/d299aaffa37b93143fcd6c8b82a5f510.jpg”>

71 800

Вставка в бетонные кольца 2,6 м x 1,4 м x 10 мм Тип: кольцо колодца, Высота: 2600мм, Внешний

ПОДРОБНЕЕЕще цены и похожие товары

19 500

Вставка в бетонные кольца 1,7 м x 0,9 м x 8 мм Тип: кольцо колодца, Высота: 1700мм, Внешний

ПОДРОБНЕЕЕще цены и похожие товары

regmarkets.ru/listpreview/images3/d2/99/d299aaffa37b93143fcd6c8b82a5f510.jpg”>

37 500

Вставка в бетонные кольца 1,7 м x 1,4 м x 8 мм Тип: кольцо колодца, Высота: 1700мм, Внешний

ПОДРОБНЕЕЕще цены и похожие товары

35 900

Вставка в бетонные кольца 3,5 м x 0,9 м x 8 мм Тип: кольцо колодца, Высота: 3500мм, Внешний

ПОДРОБНЕЕЕще цены и похожие товары

regmarkets.ru/listpreview/images3/d2/99/d299aaffa37b93143fcd6c8b82a5f510.jpg”>

95 000

Вставка в бетонные кольца 1,7 м x 1,9 м x 10 мм Тип: кольцо колодца, Высота: 1700мм, Внешний

ПОДРОБНЕЕЕще цены и похожие товары

105 000

Вставка в бетонные кольца 4,4 м x 1,4 м x 10 мм Тип: кольцо колодца, Высота: 4400мм, Внешний

ПОДРОБНЕЕЕще цены и похожие товары

regmarkets.ru/listpreview/images3/d2/99/d299aaffa37b93143fcd6c8b82a5f510.jpg”>

149 000

Вставка в бетонные кольца 5,3 м x 1,9 м x 10 мм Тип: кольцо колодца, Высота: 5300мм, Внешний

ПОДРОБНЕЕЕще цены и похожие товары

108 500

Вставка в бетонные кольца 2,6 м x 1,9 м x 10 мм Тип: кольцо колодца, Высота: 2600мм, Внешний

ПОДРОБНЕЕЕще цены и похожие товары

regmarkets.ru/listpreview/images3/04/cc/04cc73cfb99d019aed44a64f5d2b1ea8.jpg”>

Трубчатый аэратор 44 см для септиков Юнилос Астра 5/6, прудов и септиков из бетонных колец Тип:

ПОДРОБНЕЕЕще цены и похожие товары

2 990

8990

Беспроводное зарядное устройство для телефонов Apple iPhone/ Android. Бизнес блокнот записей на кольцах А5+ Power Bank 8000 mAh с проводной и беспроводной зарядкой. Недатированный подарочный ежедневник внешним аккумулятором. набор Черный

В МАГАЗИНЕще цены и похожие товары

1 857

3158

Беспроводное автомобильное зарядное устройство с магнитным кольцом для Apple / IPhone Android Samsung Xiaomi Huawei Honor Qi Магнитное крепление телефона в воздуховод функцией зарядки USAMS US-CD170 Magne

В МАГАЗИНЕще цены и похожие товары

jpg”>

2 990

8990

В МАГАЗИНЕще цены и похожие товары

200

500

Уплотнительное кольцо заварочного устройства кофемашин Saeco Тип: Прокладки для кофемашины,

В МАГАЗИНЕще цены и похожие товары

regmarkets.ru/listpreview/idata2/26/5e/265e4456440f93a70d73523973293d76.jpg”>

418

580

Кольцо уплотнительное заварочного устройства / блока для кофемашины De’Longhi запчасти кофемашин

В МАГАЗИНЕще цены и похожие товары

220

496

Уплотнительное кольцо заварочного устройства для кофемашины Saeco, Philips 2шт. Тип: Прокладки для

В МАГАЗИНЕще цены и похожие товары

Устройство для запрессовки колец рулевой колонки BikeHand YC-1860-3S,1″,1,1\8″,1,5″

В МАГАЗИНЕще цены и похожие товары

Устройство для запрессовки колец рулевой колонки BikeHand YC-1860, 1″, 1,1\8″

В МАГАЗИНЕще цены и похожие товары

regmarkets.ru/listpreview/idata2/57/55/5755802e557a8a1ff21fc9fe395d41c8.jpg”>

Обливное устройство из липы, 15 л, с переливным устройством Вес: 4000, Объем продукта: 91.125,

ПОДРОБНЕЕЕще цены и похожие товары

Обливное устройство из дуба, 15 л, с переливным устройством Вес: 3580, Объем продукта: 91.125,

ПОДРОБНЕЕЕще цены и похожие товары

Зарядное устройство ProTech EL-11 (pentax 78)

ПОДРОБНЕЕЕще цены и похожие товары

Кольцо белое (з/ч для экстендера)

ПОДРОБНЕЕЕще цены и похожие товары

ЖБИ Бетонное кольцо диаметр 1 м замковое Тип: кольцо колодца, Внешний диаметр: 1000мм

ПОДРОБНЕЕЕще цены и похожие товары

ЖБИ Бетонное кольцо с дном диаметр 0,8 м Тип: кольцо колодца, Внешний диаметр: 800мм

ПОДРОБНЕЕЕще цены и похожие товары

Кольцо доборное для септика, кессона, колодца

ПОДРОБНЕЕЕще цены и похожие товары

ЖБИ Бетонное кольцо с дном диаметр 1 м Тип: кольцо колодца, Внешний диаметр: 1000мм

ПОДРОБНЕЕЕще цены и похожие товары

ЖБИ Бетонное кольцо с дном диаметр 0,8 м Тип: кольцо колодца, Внешний диаметр: 800мм

ПОДРОБНЕЕЕще цены и похожие товары

РФ Кольцо колодезное КЦД 8-9 Тип: кольцо колодца, Высота: 900мм, Внешний диаметр: 800мм

ПОДРОБНЕЕЕще цены и похожие товары

ЖБИ Бетонное кольцо диаметр 0,8 м замковое Тип: кольцо колодца, Внешний диаметр: 800мм

ПОДРОБНЕЕЕще цены и похожие товары

regmarkets.ru/listpreview/images3/21/b8/21b87098698c6be2ad533fe4894bbe84.jpg”>

164 200

Виброформа кольцо бетонное КС-15.9 «Эконом» Тип: кольцо колодца

ПОДРОБНЕЕЕще цены и похожие товары

2 407 900

Септик Коло Илма 300 Тип: станция глубокой очистки

ПОДРОБНЕЕЕще цены и похожие товары

59 000

Септик 2.5 куб.м Диаметр: 540мм, Ширина: 1260мм, Высота: 2000мм

ПОДРОБНЕЕЕще цены и похожие товары

Кольцо разгрузочного устройства Гамма-7 Размер: UNI, Цвет: разноцветный, Пол: унисекс

ПОДРОБНЕЕЕще цены и похожие товары

regmarkets.ru/listpreview/images3/72/b3/72b33d19b513d495fe46751327db9d1e.jpg”>

Кольцо колодезное с днищем КЦД-8-9 Тип: кольцо колодца

ПОДРОБНЕЕЕще цены и похожие товары

Кольцо колодезное КС 15-5 Тип: кольцо колодца, Высота: 500мм, Внешний диаметр: 1666мм

ПОДРОБНЕЕЕще цены и похожие товары

13 800

Кольцо бетонное с днищем КСД-20-9 Тип: кольцо колодца, Высота: 890мм, Внешний диаметр: 2000мм

ПОДРОБНЕЕЕще цены и похожие товары

Кольцо колодезное железобетонное кс 8-9 Тип: кольцо колодца

ПОДРОБНЕЕЕще цены и похожие товары

regmarkets.ru/listpreview/images3/d8/ef/d8effdb3dd6b423a66bb6cf286d76f9c.jpg”>

106 500

Виброформа кольцо бетонное КС-10.9 «Эконом» Тип: кольцо колодца

ПОДРОБНЕЕЕще цены и похожие товары

Кольцо колодезное КС 10-4 Тип: кольцо колодца, Высота: 400мм, Внешний диаметр: 1160мм

ПОДРОБНЕЕЕще цены и похожие товары

Кольцо колодезное железобетонное кс 20-9 Тип: кольцо колодца, Высота: 890мм

ПОДРОБНЕЕЕще цены и похожие товары

43 920

Кольцо для канализации Rodlex-UN3000

ПОДРОБНЕЕЕще цены и похожие товары

РФ Кольцо колодезное КЦД 10-6ч Тип: кольцо колодца, Высота: 600мм, Внешний диаметр: 1000мм

ПОДРОБНЕЕЕще цены и похожие товары

regmarkets.ru/listpreview/images3/72/b3/72b33d19b513d495fe46751327db9d1e.jpg”>

Кольцо колодезное с днищем КЦД-12-10 Тип: кольцо колодца

ПОДРОБНЕЕЕще цены и похожие товары

Кольцо колодезное КС 8-9 с четвертью Тип: кольцо колодца, Высота: 890мм, Внешний диаметр: 800мм

ПОДРОБНЕЕЕще цены и похожие товары

2 страница из 18

Септик из бетонных колец – своими руками

Рекомендуемые статьи:

Септик для дачиСептик для частного домаСептик без откачкиСептик для дачи непостоянного проживанияСептик для дома постоянного проживанияСептик при высоком уровне грунтовых вод

Самым простым, недорогим и надежным решением вопроса канализации частного дома, а особенно дачи является септик из железобетонных колец. Он достаточно прост в монтаже и энергонезависим, устойчив к неравномерным притокам и в него можно сливать практически все (кроме хлорки и более сильных ядов). Однако не всегда это решение подходит под условия конкретного дома или дачи. Почему?

Причина в самом септике. Что такое септик? Это отстойник, в первую очередь. Основная задача септика отделение взвешенных в воде загрязнений (легкие всплывают, образуя корку, тяжелые оседают на дно) перед отведением стока в грунт. Вода после септика имеет запах и далеко не светла и прозрачна, поэтому отводить её в канаву не получится. Другой фактор это запах, который всегда присутствует при работе септика и требует правильного его отведения.

Прежде чем рассказать, как сделать септик из бетонных колец надо назвать обстоятельства, в которых лучше его не делать, как и любой другой септик (стеклопластиковый, полиэтиленовый, и т. д.). Если не возможно или необоснованно применение септика из бетонных колец вряд ли будет иметь смысл установка любого другого септика.

Условия при которых нельзя ставить септик из колец

Итак, перечислим эти обстоятельства по значимости:

Высокий уровень грунтовых вод. Для нормального поглощения или фильтрации осветленных вод после септика требуется 1 м сухого песчаного или супесчаного грунта. Добавьте к этому глубину заложения трубы на выходе из септика и получите 1,5 – 1,8 м. При более высоком уровне грунтовых вод обеспечить нормальную фильтрацию можно только в насыпи, но готовы ли Вы строить насыпь на участке для этого.

Глинистые и суглинистые грунты. Если осветленный сток не поглощается в грунт, он должен фильтроваться и сбрасываться на рельеф (использоваться на полив или отводиться в канаву). Никакие танцы с бубнами, такие как засыпка, на дно колодца или траншеи щебня или песка не заставят воду уходить в глинистый грунт.

Отсутствие фановой трубы. Даже если у Вас песчаный грунт и грунтовых вод нет, но в то же время нет вытяжной части канализационного стояка выведенной на кровлю (фановая труба) безупречная работа Вашего септика из бетонных колец будет омрачена запахом как минимум возле него, а то и в ванных комнатах.

Невозможность подъезда ассенизаторной машины. Увы, септик требует раз в год удаления осадка, и обычный фекальный насос не справится с этой задачей. Придется пользоваться услугами илососа и обеспечить его подъезд к септику.

Возможность устройства фильтрующего колодца (поля подземной фильтрации) в новом месте. Дело в том, что срок службы фильтрующего сооружения ограничен. Какое время проработает Ваш фильтрующий колодец предсказать трудно, может 5 — 10 лет. Факт то, что фильтрующий слой со временем заилится и перестанет пропускать воду, и Вам придется ставить новый колодец или поле фильтрации в новом месте.

Если один из вышеперечисленных факторов имеет место, стоит обратить внимание на аэрационные установки. Причем, 3 и 4 пункты делают нежелательными использование тех аэрационных установок, в которых есть первичный отстойник (септическая камера) по причинам, указанным в этих пунктах. Тогда лучше использовать УОСВ Топас (Юнилос Астра или Эко-Гранд), где нет септической камеры, а как следствие запаха из нее и необходимости в ассенизаторе.

Стоимость септика из бетонных колец складывается из стоимости монтажа 2-х или 3-х колодцев на 2-3 кольца, устройства переливов между ними и стоимости подводящего трубопровода от дома. Скорее всего, цена такого сооружения под ключ будет на 30-40% ниже стоимости Топаса с монтажом такой же производительности. При идеальных условиях, указанных выше, можно выбирать септик. Однако, если хотя бы один из исключающих факторов присутствует, Вы рискуете зря потратить время и деньги.

Если же условия подходят для септика, приступим к строительству:

Септик из бетонных колец своими руками

Рассчитываем расход сточных вод. Берем нормативные 200 литров на человека в сутки, умножаем на количество жителей, и получаем расход воды в сутки. Время отстаивания стока в септике не должно быть менее 3 суток, соответственно объем суточного стока умножаем на 3 и получаем рабочий объем септической камеры (отстойника).

Подбираем кольца по количеству и размеру с учетом требуемого объема и за вычетом объема части кольца, находящейся выше перелива в фильтрующий колодец. Желательно не делать септик из бетонных колец глубже 3 метров, а значит, при большем расчетном объеме следует использовать большие кольца. Для удобства подбора приведена таблица объемов бетонных колец.

Размеры ЖБ колец	Объем, м3
объем кольца КС-7-9	0,35
объем кольца КС-10-9	0,71
объем кольца КС-15-9	1,59
объем кольца КС-20-9	2,83

Определяемся с местом установки (с учетом подъезда ассенизатора), и замеряем глубину заложения канализационной трубы в месте монтажа септика. Не следует слишком глубоко закладывать трубу. Отрезок от дома до септика считается выпуском канализации, он не превышает 12-ти метров и прокладывается без учета промерзания

Строим септик. Котлован выкапывается диаметром несколько большим, чем используемые кольца. На выровненное основание (9) устанавливается кольцо с дном(8). Кстати, кольца (1,3)и крышки колодцев следует обмазать снаружи битумной мастикой, а изнутри жидким стеклом (торцы не обмазывать) для гидроизоляции. На кольцо с дном устанавливаются следующие кольца и крышка с люком. В качестве верхнего устанавливаем кольцо КЦ-7-9 (диаметром 70 см), а на него крепим полимерный (полимерпесчаный) люк (5). Швы замазываются специальным раствором, а пазухи между стенкой котлована и кольцами засыпаются песком и утрамбовываются. Далее сверлим отверстие в стенке построенного колодца для подключения канализационной трубы из дома, заводим трубу и замазываем проем тем же раствором, что и между кольцами. На противоположной стенке делаем отверстие такого же диаметра, но на 10 см ниже и выводим из него трубу в сторону фильтрующего колодца (фильтрующей траншеи, подземного поля фильтрации), а на раструб устанавливаем прямой тройник (7). Из крышки колодца выводим вентиляционную трубу (обычную ПВХ трубу Ø100 мм) с грибком(6) которая будет служить воздухозаборником. Септик готов, займемся отводом воды.

Фильтрующий колодец устанавливается в песчаных и супесчаных грунтах, рассчитан на прием не более 1 кубометра в сутки. В расчете фильтрующей поверхности учитываются площадь дна и стенок колодца на высоту фильтра (до трубы). Нагрузка на 1 кв. м фильтрующей поверхности колодца для песчаных грунтов 80 л в сутки для супесчаных 40 л в сутки. При сезонном проживании нагрузку можно увеличить на 20%.

Выкапываем котлован под колодец из 2-х колец, но на 0,5 м больший в диаметре и на 0,5 м глубже. На дно котлована засыпаем гравийный щебень или кирпичный бой. В стенках колец ниже трубы следует сделать отверстия. Устанавливаем кольца и крышку колодца, в пазуху между колодцем и стенкой котлована засыпаем щебень до 0,5 м от поверхности земли, перекрываем его геотканью, и засыпаем песком. В крышке фильтрующего колодца монтируем вентиляционную трубу, как в септической камере. Перелив из септика в колодец устраивается через трубу с тройником (7).

Поля подземной фильтрации. При расходе сточных вод более 1 куб метра в сутки или при невозможности (нежелательности) установки фильтрующего колодца можно применять поля подземной фильтрации. Оросительные трубы изготавливают из полимерных, асбестоцементных или керамических труб, нарезая «болгаркой» пропилы толщиной 3-5 мм с шагом 20-25 см. Длина каждой ветки не более 20 метров. В конце трубы устанавливают вентиляционный выпуск высотой 70 см с «грибком». Трубы укладываются в грунт на глубину от 0,5 до 1,8 м на гравийную подсыпку 0,2-0,5 м.

Нагрузку на 1 м оросительной трубы принимают по таблице 49 СНиП 2.04.03-85 «Наружная канализация».

Грунты	Среднегодовая температура воздуха, °С	Нагрузка, л/сут на 1 м оросительных труб полей подземной фильтрации, в зависимости от глубины наивысшего уровня грунтовых вод от лотка, м
Грунты	Среднегодовая температура воздуха, °С	1	2	3
Пески	До 6	16	20	22
	От 6,1 до 11	20	24	27
	Св. 11,1	22	26	30
Супеси	До 6	8	10	12
	От 6,1 до 11	10	12	14
	Св. 11,1	11	13	16

Септик из бетонных колец: как сделать своими руками

В этой статье рассмотрим:
Септик из бетонных колец: преимущества и недостатки
Устройство септика из бетонных колец: этапы работ и их особенности

Среди множества способов и материалов, позволяющих самостоятельно построить септик, наиболее привлекательно выглядят бетонные кольца, которые используют для сооружения водопроводных и канализационных колодцев. Именно с их помощью можно достаточно просто оборудовать частный дом собственной канализацией. Об этом и пойдет речь в данной статье, в которой вместе с сайтом stroisovety.org мы разберемся с преимуществами, которыми обладает септик из бетонных колец, а также изучим технологию его строительства своими руками.

Строительство септика из бетонных колец фото

Септик из бетонных колец: преимущества и недостатки

То, из чего пытаются изготовить септик, ни в коем случае не сказывается на его конструкции. Меняются только детали и отдельные этапы технологии строительства, также, в зависимости от используемого материала, у септика или у технологии его создания появляются те или иные преимущества. Если конкретно говорить о строительстве септика из бетонных колец, то можно выделить следующие преимущества.

Практически самая простая технология – проще нее только установка готового септика типа «танк». Переливной септик из бетонных колец, а вернее его строительство, практически не имеет никаких тонкостей – можно сказать, что для изготовления септика подобной конструкции понадобится только умение работать лопатой и навыки прокладки канализационных труб.
Если сравнивать эту технологию постройки септика с другими подобными процессами, то можно выделить его относительно недорогую стоимость – сами по себе бетонные кольца являются недорогим изделием. Можно сказать больше – даже самостоятельное бетонирование емкостей септика обойдется дороже.
Скорость строительства, которую также нельзя исключать из списка преимуществ, которыми характеризуется монтаж септика из бетонных колец – чем быстрее будет построено подобное устройство, тем раньше вы сможете наслаждаться благами цивилизации. Кроме того, скорость строительства практически всегда связана с его бюджетом: дольше строим – дороже платим.
Септик из бетонных колец своими руками фото

Еще нельзя сбрасывать со счетов такие особенности строительства, как отсутствие необходимости применения специальной техники – не полностью, конечно, но при использовании других технологий она нужна будет с большей вероятностью. Здесь она понадобится только на стадии доставки бетонных колец на место строительства, поскольку без грузовой машины не обойтись. А вот без крана при наличии светлой головы и двух пар крепких рук вполне можно справиться – соорудив трап, кольцо можно просто скатить с автомобиля. Точно так же кольца можно доставить и на непосредственное место установки.

Как сделать септик из бетонных колец фото

Устройство септика из бетонных колец: этапы работ и их особенности

Не будем тратить время на разговоры о том, где приобрести кольца и как их дешевле доставить, а перейдем сразу к делу. Предположим, что они уже на месте в непосредственной близости от места строительства септика. В таком случае весь цикл необходимых работ можно представить следующим образом.

Устанавливаем два бетонных кольца четко в том месте, где вы желаете устраивать емкости септика. Сразу отмечу, что расстояние между ними может быть любым, но лучше ограничиться метром – следует понимать, что чем дальше вы разнесете бетонные колодцы друг от друга, тем глубже придется рыть яму для последнего из них. В этом отношении, чтобы построить септик из бетонных колец, придется сильно попотеть.
Сразу же в последнем колодце, а вернее в установленном на его место кольце, с помощью болгарки нарезаем массу отверстий, через которые вода будет уходить в грунт. Но только в последнем колодце – в первом этого делать не нужно! По своей сути он является отстойником с очень загрязненной водой, которую в грунт сливать не надо, так как это чревато нарушением местной экосистемы. Отверстия можно делать в произвольной форме – единственное условие заключается в том, чтобы они были размером не менее 50х50мм. Меньшие отверстия могут замуливаться, и тогда колодец вместо того, чтобы отдавать воду в грунт, будет ее накапливать.
Погружаем кольца в грунт. Копать придется внутри кольца – для этого понадобится лопата с короткой рукояткой. По мере того, как грунт будет изыматься под кольцом, оно будет просаживаться вниз. Когда верх кольца поравняется с почвой, на него нужно будет поставить следующее кольцо. Колодцев глубиной двух метров будет вполне достаточно. Если расчетное потребление жидкости в доме будет превышать этот объем, то лучше добавить еще один переливной колодец – выкопать их не два, а три. Второе кольцо последнего колодца перфорируется только до половины высоты.
Как построить септик из бетонных колец своими руками фото
Очень важным моментом в процессе решения вопроса, как сделать септик из бетонных колец, является бетонирование дна всех колодцев, кроме последнего. Здесь сложного ничего нет – понадобится уложить на дно колодца арматуру, приготовить бетон и залить его на дно колодца слоем не менее 100мм.
Дальше копаем траншеи для канализационных труб – с их помощью обеспечивается ток сточных вод от дома к первому колодцу и от него к последнему, где очищенная вода будет удаляться в почву. Здесь имеется одна тонкость – выход воды из колодца должен быть ниже, чем ее вход в колодец как минимум на 200мм. Это касается буквально всех построенных колодцев – именно по этой причине каждый следующий колодец придется делать все глубже и глубже.
Когда траншеи будут готовы, их дно подсыпается песком, в них укладываются канализационные трубы, после чего траншеи полностью закапываются. Совсем забыл, в колодцах специально для труб придется пробить отверстия, а потом их качественно загерметизировать – особенно этот нюанс касается выходных отверстий.
Следующим этапом работ, который предусматривает решение вопроса, как построить септик из бетонных колец, является установка крышек. Когда трубы будут проложены, колодцы можно будет закрывать. Но только не наглухо, так как септикам свойственно со временем загрязняться. Наиболее часто загрязняются первые колодцы – именно в этом их роль (в них оседают все нечистоты). Зато до последнего колодца доходит очищенная вода, которая впитывается в грунт. Вот так и выглядит схема септика из бетонных колец, благодаря которой его можно назвать вечным. Как правило, поверх колец укладывается специальная бетонная крышка с обыкновенным канализационным люком.
На завершающей стадии работ понадобится позаботиться только о вентиляции колодцев. Дополнительно в каждой крышке, устанавливаемой на колодцы, нужно пробить отверстие диаметром чуть больше 100мм и оборудовать его частью канализационной трубы, наверх которой, как правило, устанавливается специальный зонтик.
Монтаж септика из бетонных колец

Теперь смело можно утверждать, что септик из бетонных колец готов, и его можно запускать в работу. Понаблюдав за ним пару месяцев, на крышки люка можно будет насыпать грунт, и использовать это место с пользой для дела. Например, над подобными строениями очень хорошо растут культурные растения!

Автор статьи Александр Куликов

устройство, схема, установка + установка

Сплошной септик из бетонных колец позволяет организовать очистку сточных вод до 70%, но процент очистки в нем ниже, чем на высокотехнологичных биостанциях (98%). Хотя такая система в разы дешевле, а ее устройство проще. Почему бы не использовать его для обустройства канализации на даче, верно?

Хотите построить септик самостоятельно и не знаете с чего начать? Мы поможем досконально разобраться во всех тонкостях этого вопроса. В статье подробно рассматривается устройство бетонного накопительного устройства, подробные схемы его устройства. А также пошаговый процесс установки, начиная с подготовки материалов и заканчивая запуском системы в эксплуатацию.

Статья дополнена наглядными фото и видео, в которых анализируются нюансы функционирования септика и процесс строительства двухкамерной очистной станции.

Содержание статьи:

Как разместить септик на участке?
Нюансы расчета необходимой мощности
Схемы септиков
Монтаж септика с двумя отстойниками
- Шаг №1 – выбор расходных материалов и инструментов
- Этап №2 – рытье котлована под септик
- Этап №3 – монтаж отстойников
- Этап №4 – монтаж системы вентиляции
- Этап №5 – монтаж системы фильтрации
- Этап №6 – подготовка к запуску
Выводы и полезное видео по теме

Как разместить септик на участке?

Бетонные кольца – хороший материал для изготовления канализации в частном домовладении. Если территория не относится к природоохранным зонам, то на канализации можно сэкономить, так как стоимость такого септика составляет половину цены покупки очистных сооружений.

Перед началом работ необходимо определить тип почвы на участке. Выбор системы фильтрации зависит от ее характеристик, так как конструкция септика из бетонных колец предполагает наличие нескольких емкостей. По санитарным нормам вода перед сбросом в грунт должна подвергаться трехсуточному и более отстаиванию.

Тип грунта можно определить, выкопав котлован, опросив соседей, владеющих колодцем или колодцем, запросив информацию у организации, ведущей строительство или бурение рядом с участком.

Фотогалерея

Фото

Септики представляют собой подземные отстойники, в которых происходит переработка стоков путем отделения нерастворимого осадка от воды. Затем вода поступает в систему очистки почвы, а анаэробы перерабатывают органический ил

Камеры септика собираются в форма колодцев из бетонных или железобетонных колец, последовательно устанавливаемых в котлован

Септик однокамерный по сути является накопительным устройством. Его необходимо опорожнять по мере накопления запасов. Чаще всего используется в раздельной канализации для приема грязной воды из кухни, бани, бани

В двухкамерном бетонном септике производится переработка сточных вод. В первой камере они оседают и перерабатываются анаэробами. Вторая камера работает с системой доочистки грунта, через которую осуществляется сброс воды в грунт

Чем больше камер в септике, тем выше степень очистки сточных вод. Их может быть больше трех. В песчаных грунтах выпускную камеру всегда устраивают в виде поглощающего колодца, имеющего вместо дна грунтовый фильтр

Поглощающий, он же фильтрующий колодец представляет собой бетонную шахту без дна. Вместо них в камеру засыпают фильтрующие породы – гравий, щебень и песок

Если фильтрующий колодец заглублен в грунт с малым расходом, например, в супеси, то фильтр дополняется боковой перфорацией для увеличения скорость оттока воды

Из бетонных колец строят не только камеры септика, но и все виды подземных точек, необходимых для контроля работы канализационной системы и ее обслуживания

Принцип работы септика

Бетонная кольцевая конструкция

Принцип работы однокамерного септика

Организация двухкамерного септика

Трехкамерный септик из бетонных колец

Особенности устройства колодец всасывающий

Перфорированное кольцо для фильтрации

Люк канализационный

Чуть выше коэффициент фильтрации суглинка, чуть выше супеси. Однако их фильтрационные свойства еще недостаточны для устройства на указанных выше глинистых грунтах систем обработки почвы.

Кроме того, почти всем глинистым грунтам свойственна пучинистость – способность увеличиваться в размерах при промерзании и уменьшаться при оттаивании. Эти сдвиги грунта могут легко вытолкнуть бетонные резервуары, полностью их разрушить или просто сдавить до появления трещин.

Если участок расположен в холмистой местности, с большой долей вероятности имеет каменистый грунт. В этом случае нужно сделать выбор в пользу наземных очистных сооружений или накопительных резервуаров

Песок, гравий, галька и гравийные осадочные породы обладают хорошими поглощающими свойствами. Они свободно пропускают воду в свою толщу, не препятствуют ее движению в нижележащие слои.

Правда, крупнообломочные отложения типа гравия и гравия встречаются преимущественно в поймах рек, а гравий — у подножия скальных образований.

Пропуск глины почти нулевой. Этот тип грунта относится к водостойким – водоотталкивающие породы, не впитывающие и не пропускающие воду через свою толщу.

На речных и горных склонах фильтрующие сооружения не подходят, так как часть дренажной жидкости не сможет пройти цикл доочистки, достаточный для сброса в почву.

Поэтому нормальными условиями для устройства полей фильтрации, поглотительных колодцев и установки инфильтраторов считаются песчаные грунты всех степеней крупности и плотности, кроме пылевидных.

Кроме геологических условий, необходимо соблюдение норм его расположения от жилых домов и источников воды.

Эта информация прописана в санитарных нормах и должна соблюдаться. Стоит избегать расположения септика близко к месту произрастания деревьев, так как их корневая система может нанести вред строению

При несоблюдении санитарных норм возможно биологическое загрязнение воды. В канализационных стоках развиваются опасные возбудители инфекционных заболеваний. К ним относится кишечная палочка, вызывающая тяжелые отравления. Она легко попадает в источник питьевой воды через грунтовые воды.

Нюансы расчета необходимой мощности

Для организации септика из него необходимо произвести расчет объема исходя из суточного расхода воды. По нормам на одного постоянно проживающего человека необходимо 200 куб. литров воды в сутки.

Фотогалерея

Фото

Особенности однокамерного септика

Устройство трех камер в одном колодце

Средний объем двухкамерного септика

Объем многокамерного септика

Первая емкость для отстаивания должна иметь объем трехкратного размера потребления (200 л) на человека. Вторая емкость с дном для отстаивания должна иметь объем, равный 1/3 размера первой.

Правила строительства двухкамерных очистных сооружений можно найти в .

Количество колец можно определить, разделив объем бака на объем кольца. Размер их бывает мелкий, средний и крупный.

Для расчета будут использованы параметры среднего кольца. КС-10-9, внутренний диаметр которого 1 м, высота 90. Одно кольцо имеет объем 700 литров куб. 1200 литров.
Объем второй и третьей емкости = 1200 / 3 = 400 литров.

Количество колец на две емкости = (1200 + 400) / 700 = 4
Количество колец на три емкости = (1200 + 400 + 400) / 700 = 5

Результат: 2 кольца на отстойник, 2 для отстойника и один для дренажного колодца.

Для семьи из трех человек:

Объем первого бака = (200 * 3) * 3 = 1800 литров.
Объем второй и третьей емкости = 1800 / 3 = 600 литров.

Количество колец на две емкости = (1 800 + 600) / 700 = 4
Количество колец на три емкости = (1 800 + 1200) / 700 = 6

Результат: 2 кольца на отстойник, 2 для отстойника и два для дренажного колодца.

Схемы септиков

Схемы септиков из бетонных колец предполагают наличие одной, двух или трех камер, где осаждаются осадки и происходит их биологическая переработка.

Однокамерный септик обеспечивает трехдневное отстаивание. Требуется откачка лишнего ила каждые 3-6 месяцев. Качество очистки не превышает 50%

По сути, однокамерный септик представляет собой обычное накопительное устройство, стоки из которого откачиваются канализацией.

Септик двухкамерный обеспечивает 5-6 суточное отстаивание сточных вод. Уровень очистки составляет 70%. Откачивать лишний ил каждые 12 месяцев

Первый и второй контейнеры должны иметь дно. Далее следует третий отсек, где также проводится очистка грунта. Следующим этапом очистки является удаление осадка в ячейках и осветление сточных вод в почву через дно.

Трехкамерный септик обеспечивает 7-9 суточное отстаивание стоков. Уровень очистки составляет 80%. Откачивать лишний ил каждые 2 года

Все камеры устроены с монолитным дном, очистка производится отстаиванием. Осевшая жидкость сбрасывается в инфильтратор или поле фильтрации для последующей утилизации в почву.

В зависимости от впитывающей способности грунта можно выбрать несколько вариантов фильтрации для септика из бетонных колец:

Септик с .
Септик с поглощающим колодцем.
Септическая система с фильтрующим патроном (инфильтратором).

Наиболее распространенным вариантом фильтрации является дренажный колодец. Используется при хороших впитывающих свойствах почвы.

Для повышения производительности его нижнее кольцо перфорировано. Это увеличивает площадь фильтрации. Если уровень грунтовых вод меньше трех метров, от этого варианта нужно отказаться.

Между уровнем условного дна поглотительного колодца и максимальным уровнем грунтовых вод в осенне-весенний сезон дождей нет необходимого по нормативам счетчика, установлено поле фильтрации. Для его возведения на участке должно быть достаточно места.

При его установке используются перфорированные трубы или туннели. Для равномерного распределения стоков между септиком и полем фильтрации устанавливается распределительный колодец.

Это лучшее решение для участков, где уровень грунтовых вод не превышает 2,5 метра. Следует помнить, что между нижней кромкой дрены поля фильтрации и кровлей водонасыщенного пласта также должна быть толща грунта толщиной не менее метра.

Фильтрующий патрон – аналог фильтрующего поля, но дороже. Это среднее значение между фильтрующим колодцем и системой аэрационных труб. Он состоит из прямоугольного бетонного резервуара с несколькими перегородками внутри. Верх покрыт бетонными плитами.

Данная конструкция не получила широкого распространения в странах СНГ.

Вам необходимо заранее определиться с системой фильтрации, так как это позволит заранее подготовить котлован необходимого размера и глубины.

Если фильтрующие системы устанавливаются после завершения монтажа, могут быть повреждены трубы и баки. Поэтому пространство, граничащее со стенкой второго отстойника, придется копать вручную без применения спецтехники.

Установка септика с двумя отстойниками

Перед началом работ необходимо проверить уровень грунтовых вод. Это можно сделать, если в доме есть погреб или подвал, без бетонного дна. Необходимо измерить высоту от потолка до поверхностного слоя грунта. Это глубина, на которую можно копать.

Чтобы узнать, на какой глубине залегают грунтовые воды, можно выкопать небольшую в диаметре, но глубокую яму. Грунтовые воды начинаются тогда, когда появляется явно влажная земля. Это верный признак, дальше копать не нужно.

Глубину залегания грунтовых вод можно определить по внешнему виду извлеченного из котлована грунта. Если он насыщен водой, то глубину его добычи можно принять за самостоятельно определяемый ПГП

После того, как стал известен примерный уровень водного промысла, можно приступать к земляным работам. Необходимо наметить место, где будет располагаться септик. Для этого нужно наметить ямки. Для этого нужно взять строительную нить или любую прочную нить, отмерить 80 см. Привяжите к обоим концам два колышка.

Вставьте один конец посередине того места, где вы планируете разместить первый отстойник. Нарисовать круг. Это примерный диаметр желаемой ямы. Далее нужно отступить на метр, и провести границы для второго резервуара. Далее необходимо наметить границы фильтрационной структуры.

Границы ямы следует обвести по периметру колышками, между которыми натянуть нить. Легче ориентироваться при копании

Шаг №1 – выбор расходных материалов и инструментов

Прежде чем приступить к работе, вам необходимо собрать все необходимые материалы и инструменты.

Для работы вам потребуются:

перфоратор и сверло большое по бетону;
насадка миксера к пуансону;
лопаты лопаты и штыковые лопаты;
лестницы;
уровень:
ведра;
емкость для замешивания раствора;
прочная нейлоновая веревка;
шланг;

Материалы для монтажа септика из бетонных колец:

цемент;
песок;
гравий;
битум или жидкое стекло;
металлические скобы;
минеральная вата или пенополистирол;

После того, как будет подобрано и подготовлено оборудование для всех этапов работ, можно приступать к копанию ямы.

Фотогалерея

Фото

Перед устройством септика из бетонных колец разрабатываем котлован. Легче разрабатывать экскаватором, дешевле – вручную

Если в здании уложен маловлажный песок, не способный держать форму стен, по периметру укрепляем их деревянной конструкцией

Устраиваем дно камеры, принимающей стоки и предназначенной для их отделения от кольцо бетонное с монолитным дном

Из обычных железобетонных колец собираем колодец необходимой высоты. Перед установкой каждого элемента торец предыдущего обрабатывается раствором и прокладывается канатом, пропитанным битумом

Различия в конструкции абсорбирующей камеры: она не имеет дна в обычном понимании. На дно котлована устанавливаются кольца, затем внутрь засыпается гравий и песок – мощность насыпки не менее метра

Оба колодца бетонного септика закрываются бетонными кольцами с отверстиями для горловины

Если необходимо увеличить высоту колодца, установив горловины, к которым крепим люковые кольца с крышками

Шаг 8: Если планируется отстой сточных вод в две бетонные камеры, обе сооружаются с герметичным дном, а вторая подключается к фильтрующему полю

Формирование приямка под септик

Армирование стен при необходимости

Дно камеры герметичное

Монтаж рядовых бетонных колец

Конструкция абсорбционной камеры

Монтаж деталей перекрытия

организация горловин для камер септика

Фильтрационное поле для очистки сточных вод

Шаг №2 – рытье котлована под септик

Если вы считаете, что копать в таких объемах вручную сложно, то можете поэтому воспользоваться услугами организаций, оснащенных спецтехникой.

Вместе с рытьем котлована необходимо заказать удаление лишнего грунта, так как глубокие слои, как правило, суглинистые, и не пригодны для использования на садовых участках.

На дно котлована необходимо насыпать песок там, где будут установлены нижние кольца баков. Толщина песчаной подушки 20-25 см. Основание должно быть выровнено. Далее песок необходимо пролить водой, чтобы произошла усадка. После прессования песчаной основы можно переходить к установке колец.

Этап №3 – установка отстойников

Для установки предварительно доставленных на площадку бетонных колец под септик необходимо построить фундамент. Для этого по периметру дна котлована устраивается деревянная опалубка. Высота стенок опалубки должна быть на уровне 30-40 см.

После возведения опалубки необходимо уложить армирующую сетку и развести цементный раствор. Для этого нужно взять 1 часть цемента на три части ПГС (смесь песка и гравия).

Раствор можно смешать строительным миксером. В качестве пластификатора в раствор можно добавить две столовые ложки жидкого мыла. Это сделает бетон более устойчивым к давлению и влаге.

После заливки основания необходимо выждать от 10 до 14 дней, пока раствор затвердеет и наберет необходимую прочность. Опалубку можно не снимать. Если используется арендованное оборудование, в качестве основы целесообразно приобрести готовые бетонные плиты.

После того, как база готова, можно монтировать кольца. Вес бетонных конструкций впечатляет, поэтому нужно использовать подъемный кран. Установка контейнеров осуществляется поэтапно.

Первое кольцо погружено в бетонное основание. Вслед за ним падает и садится второй. Кольцо необходимо перемещать плавно, избегая ударов или проскальзывания. После установки выполняется растяжка.

В обоих кольцах по краям делаются отверстия, в них вставляются железные скобы, которые загибаются снаружи контейнеров

На следующем этапе, пока крышка не опущена, необходимо замазать швы между кольца. После установки перекрытия в баке станет темно и есть риск оставить необработанные стыки. Для этого используется цементный раствор.

Вас также может заинтересовать информация о гидроизоляции септика из бетонных колец, подробно.

Для удобства перемещения внутри бака установлены ходовые кронштейны. Они необходимы для обслуживания септика в случае засоров или разгерметизации.

Соседний отстойник устанавливается таким же образом. В обоих резервуарах нужно сделать отверстия для канализационных труб и смонтировать их. Вход для сточных вод должен быть выше переливной трубы между баками.

Далее необходимо установить перекрытие с отверстиями, достаточными для того, чтобы через них мог пройти человек.

Поверх перекрытий необходимо установить одно бетонное кольцо малого диаметра. Таким образом получается небольшая камера, которая будет изолировать емкость от холодного воздуха

На этом установка септика из бетонных колец завершена, и следует монтаж вентиляционной системы.

Этап №4 – установка системы вентиляции

Вентиляция необходима для поступления воздуха в систему, что обеспечивает нормальное функционирование микроорганизмов. Они перерабатывают бытовые сточные воды и освобождают от органической составляющей. Для обеспечения постоянной циркуляции воздушных потоков необходимы две вентиляционные трубы.

Первая труба монтируется на участке канализационной трубы, максимально приближенном к стенам жилого дома. Монтаж с внутренней стороны стены является лучшим решением, но также может быть установлен снаружи.

В этом случае необходимо проложить электрический кабель для утепления трубы, так как при столкновении теплого и холодного воздуха в ней образуется конденсат, перекрывающий доступ кислорода.

Должен быть закреплен с помощью застежек или хомутов. Длина вертикального фонового стояка должна быть не менее высоты стены дома.

Вентиляция также устраняет неприятный запах, который периодически появляется из контейнеров и может распространяться по всему дому. Часто это происходит при длительном отсутствии живой и пересыхающей жидкости в сифоне.

Вторая труба монтируется в перекрытие отстойника. Для этого при помощи перфоратора в потолке пробивается отверстие, соответствующее диаметру вентиляционной трубы.

Воздуховод должен возвышаться над поверхностью земли на 70-100 см. Положение этой трубы будет зафиксировано под действием силы тяжести грунта и не нуждается в дополнительном креплении.

Еще одним способом решения проблемы неприятного запаха является установка , которая устанавливается в месте вывода канализационной системы из дома.

Шаг №5 – установка системы фильтрации

Далее рассмотрим пошаговую инструкцию обустройства поля аэрации и фильтрующего колодца.

Вариант №1 – обустройство фильтрующего поля

Из второй бетонной емкости труба выходит в распределительный колодец. Для колодца можно использовать пластиковую бочку, в которой вырезать отверстия, подходящие для труб аэрации.

Вы можете приобрести уже готовый дистрибутив.

Производится многими компаниями, производящими системы очистки. Вы можете купить готовое поле аэрации к распределительному колодцу или сделать его самостоятельно из канализационных труб

Для этого необходимо приобрести трубы исходя из размера поля. Для семьи из четырех человек достаточно площади 20 квадратных метров (10×2). Для этого вам понадобятся три трубы длиной по 10 м. Кроме того, вам понадобятся три угловые трубы, куда будут монтироваться вентиляционные трубы.

Поле предварительно засыпается песком и гравием для улучшения впитывающей способности почвы.

Перфорированные трубы, подсоединенные к распределительному колодцу, укладываются на подготовленный дренаж. На концах аэрационных труб монтируются угловые трубы, в которые устанавливается фоновый стояк, по одному на каждую трубу.

После этого трубы закрывают геотекстилем и засыпают смесью щебня с песком, затем выравнивают. По мере заиления поле фильтрации необходимо перемещать или очищать, меняя дренаж.

Вариант №2 – установка фильтрующего колодца

Фильтрующий колодец имеет ряд преимуществ перед полем аэрации. Занимает меньше полезной площади на участке.

Но качество очищенной воды будет выше на поле аэрации, так как перед попаданием в грунтовые воды стоки будут фильтроваться грунтом, а его слой под полем аэрации намного больше, чем у колодца с дренажем. Площадь колодца не справляется с тем количеством стоков, которое получает участок аэрации.

Фильтрационный колодец должен располагаться на расстоянии не менее 2 метров от отстойника. Это необходимо для того, чтобы исключить подвижки грунта и деформацию фундамента при аварийных протечках и затоплении

Монтаж колодца производится по тем же принципам, что и отстойников, за исключением бетонирования дна резервуара. Кроме песчаной подушки на дно колодца следует уложить щебень, гравий или другой фильтрующий состав. Стандартная мощность грунтового фильтра в поглотительном колодце рассчитывается от 1 м и более.

Для увеличения пропускной способности фильтрационный колодец можно дополнить боковым дренажем. Для его обустройства нижнее бетонное кольцо септика необходимо перфорировать.

Можно найти модели колец, в которых уже есть отверстия, но найти их сложно. Поэтому отверстия целесообразнее делать самостоятельно с помощью перфоратора

. Этот процесс лучше всего делать на поверхности, пока кольцо не будет опущено в яму. Также нужно сделать отверстие для перелива воды из емкости для отложений, оно должно быть расположено чуть ниже предыдущего перелива.

Стенки и стыки фильтрующего колодца должны быть скреплены скобами, но герметизировать их не нужно. Подключив переливы, можно вкапывать конструкцию. Первое кольцо необходимо обсыпать щебнем снаружи, до стыка со вторым сегментом. Остальной объем можно засыпать грунтом с приусадебного участка.

Этап №6 – подготовка к запуску

Если температура зимой опускается ниже 30 градусов, необходимо подготовить изоляцию для помещения. Поскольку сам контейнер находится ниже уровня промерзания, в дополнительном утеплении он не нуждается.

Для утепления крышки нужно взять пенопласт и вырезать круг, подходящий по диаметру внутреннему малому бетонному кольцу.

Пена практически не разлагается и прослужит много лет. Чтобы его было удобно снимать для проверки септика, можно сделать отверстие посередине, куда просунуть капроновую веревку. С обратной стороны пенопласта веревку нужно привязать к короткой и узкой доске, а другой конец оставить

Далее нужно вырезать саму крышку. Для этого подойдет обычная фанера достаточной прочности. К нему можно прикрутить дверную ручку, чтобы ее было удобно открывать. Аналогичным образом стоит утеплить внутренние крышки второго отстойника и дренажного колодца.

Перед использованием септика первый отстойник должен быть заполнен водой на 1/4 его объема. В наполненную емкость, что поможет септику быстрее достичь полной емкости.

После этих действий необходимо закрыть люки.

Выводы и полезное видео по теме

На видео поэтапно показан процесс монтажа двухкамерного септика:

Как функционирует септик:

Если строительство септика из бетонных колец будет осуществляться с соблюдением правил, то он прослужит 20 лет .

Нельзя забывать о правилах эксплуатации и своевременного обслуживания. Трубы изготовлены из пластика, поэтому их легко повредить. Категорически запрещается размещать технику или автомобиль в месте, где расположены резервуары.

Вы строите септик на своем участке? У вас есть вопросы в процессе? Задайте их в комментариях к этой статье — мы постараемся помочь вам найти правильное решение в данной ситуации.

Двухкамерный септик из бетонных колец: инструктаж по строительству

Вопросы утилизации отходов на загородных участках волнуют как дачников, так и владельцев частных домов. Большинство дач и многие небольшие населенные пункты страны не обеспечены возможностью подключения к централизованным сетям. Трудно смириться с этой ситуацией, не так ли?

Избавиться от проблем позволит двухкамерный септик из бетонных колец, на строительство которого потребуется минимум средств и усилий. Соорудить такую систему без особых проблем можно своими руками. Однако даже если планируется привлечение рабочих, знать правила и особенности устройства совершенно необходимо. Ведь конструкция должна работать безотказно.

Предлагаем ознакомиться с достоверной информацией о строительстве бетонных септиков, основах проектирования автономных очистных сооружений и их организации. Помимо ценной информации, мы подобрали фото, схемы и видео-гайды.

Содержание статьи:

Двухкамерная конструкция
Использование бетонных колец: плюсы и минусы
Расчет объема бака
Выбор места для очистных сооружений
Технология монтажа септического танка
- Приобретение материалов и компонентов
- Земляные работы
- Поливка фундамента и возведена стен
- Меры по гидроизоляции
Особенности создания фильтрационного композита
заключений и полезного видео на тему
3
13131313131336 3
и полезных видео. Двухкамерная конструкция
Септик, состоящий из двух камер, представляет собой практичную очистную установку, способную перерабатывать органические отходы.
Механизм очистки основан на работе двух сообщающихся отсеков, внутри которых происходит разделение жидкого компонента и нерастворимого твердого компонента путем осаждения.
Фотогалерея
Фото
Включенная в схему автономная канализация с собственными очистными сооружениями избавит владельцев загородного дома от массы проблем
Отстойник септика из бетонных колец позволит утилизировать сложившийся объем стоков в грунт, что сократит количество вызовов ассенизаторов в десятки раз
Сточные воды, поступающие в септик, ферментируются и окисляются; в результате отстаивания из воды выделяются твердые нерастворимые фракции и оседают на дно
Оборудование, требующее электроснабжения, в работе септиков-отстойников не задействовано; обслуживание системы требует минимум времени, сил, денег
Септик – отстойник, сооруженный из бетонных колец – самый дешевый вариант организации очистных сооружений автономной канализации. Вы можете собрать его самостоятельно
Для обустройства горловин бетонных канализационных колодцев выпускаются кольца перекрытия с отверстием для установки прочно закрывающихся смотровых колодцев
Септики двухкамерные, собранные из бетонных колец, сооружают для домов, в которых проживает от 3 до 10 человек, расходуя до 250 литров в сутки. Септик можно заполнять до 2/3 от общего объема, что в среднем составляет 5 – 8 м³/сутки
Для удаления нерастворимого осадка из септика два раза в год вызывают сточные воды. Откачиваемый ил используется в компостных кучах.
Очистные сооружения
Устройство двухкамерного септика-отстойника
Строительство двухкамерного септика
Система энергонезависимой очистки на даче
Установка бетонных колец в котловане
Устройство горловин очистных сооружений
Стандартный объем двухкамерных септиков
Процесс откачки нерастворимых осадков
Каждый отсек двухкамерного сооружения отвечает за определенные задачи:
- Первая камера . В него поступают стоки из входной канализации, идущей из дома. Внутри камеры нечистоты оседают, в результате чего твердые фракции опускаются на дно, а осветленные стоки по переливной трубе перетекают во второй отсек. Осадок, скапливающийся на дне, необходимо периодически откачивать.
- Вторая камера. Отвечает за окончательное удаление осветленного ила. Проходя через грунтовый фильтр емкостью 1 м, стоки очищаются до степени, позволяющей им беспрепятственно попадать в окружающую среду без угрозы нарушения природного баланса.
Дополнительная очистка внутри второй камеры осуществляется гравийным или гравийным фильтром. Препятствует проникновению нерастворимых включений в толщу почвы.
Осветленные стоки, прошедшие такую очистку, значительно уменьшают общий объем канализационной массы, благодаря чему можно гораздо реже вызывать водостоки для опорожнения автономных канализационных объектов.
Схема работы двухкамерного септика следующая: сточные воды поступают сначала в первый отсек, а после отстаивания в первой камере жидкая составляющая поступает в поглотительный колодец, из которого через почвенный фильтр выводится в нижележащий слой (+)
Часто вместо . Они представляют собой несколько параллельных траншей, дно которых засыпано гравийно-песчаной отсыпкой.
Трубы с перфорированными стенками укладываются поверх фильтрующего слоя. Вся конструкция засыпается щебнем и песком и присыпается грунтом.
Очищенная и осветленная вода, просачиваясь через фильтрующие материалы, проникает в нижележащие слои почвы. Между уровнем грунтовых вод и условным дном поглощающего колодца должно быть не менее 1 метра толщины грунта
Применение бетонных колец: плюсы и минусы
Главное, что “подкупает” – доступная стоимость при высоких эксплуатационных параметрах. Ведь железобетон по праву считается одним из самых прочных материалов.
Септики из бетонных колец славятся своей надежностью и долговечностью; грамотно построенная конструкция обладает высокой прочностью
Среди неоспоримых преимуществ бетонных септиков, состоящих из двух отсеков, стоит выделить:
- Сопротивление подвижкам грунта резким залповым сбросам нечистот и агрессивному воздействию канализации.
- Возможность переработки кубических метров стоков . В процессе многоступенчатой очистки основная масса стоков выводится в виде осветленной жидкости за пределы сооружения. На дно оседает лишь небольшая часть ила, образующегося в результате переработки органической составляющей бактериями, всегда присутствуют в канализационных массах.
- Простота эксплуатации и обслуживания . Только привлекать мусорщиков для очистки стен емкого строения от скоплений нужно лишь раз в два-три года.
- Долгий срок службы . Эксплуатационный период бетонных колец может достигать более полувека, а при должном уходе – и того дольше.
Очистные сооружения из бетонных колец не будут «всплывать» на поверхность под действием морозного пучения грунтов, как это часто бывает с облегченными резервуарами.
Для возможности контроля работы очистителя, своевременной откачки содержимого и при необходимости проведения ремонтных работ каждый отсек оборудован отдельным люком
необходимо привлечь для монтажа строительную технику . Доставить на место тяжелые кольца и погрузить их в котлован без применения строительной техники практически невозможно.
Отвод под обустройство большой территории , что не всегда возможно на участках небольшой площади.

Резервуары из бетонных колец могут потерять целостность в процессе эксплуатации. Причиной разгерметизации конструкции может быть появление трещин и протечек в местах стыков элементов.

Задачей владельца является периодическая проверка внутренних стенок резервуаров на наличие трещин, стыковых швов на герметичность и при необходимости устранение дефектов

Среди «минусов» конструкции некоторые пользователи выделяют тот факт, что даже при правильной установки в септик, от содержимого исходит неприятный запах.

Но этот недостаток легко устраняется применением биопрепаратов, в состав которых входят бактерии, перерабатывающие органику. Они легко устраняют проблему, но при этом не повреждают бетонную поверхность и канализационную трубу.

Расчет объема резервуара

Одним из ключевых условий бесперебойной работы очистных сооружений является грамотный расчет его объема.

Чтобы правильно рассчитать объем септика, нужно ориентироваться на три параметра:

Количество людей, проживающих в доме постоянно.
Общий суточный объем сточных вод на человека.
Интервал времени, в течение которого органические вещества успевают полностью переработать.

При расчете принимают за основу, что среднесуточный объем стоков на одно домохозяйство составляет 200 литров. И в среднем на переработку органических веществ внутри очистных сооружений уходит до трех суток.

Таблица размеров с маркировкой изготавливаемых ЖБИ с указанием их диаметра упростит расчет необходимого количества элементов (+)

Зная, что на одного человека в сутки приходится в среднем 200-250 литров потребляемой воды, несложно подсчитать, что трехдневное количество отходов на одно домохозяйство составит около 600 литров. Полученное значение можно только умножить на количество членов семьи, постоянно проживающих в доме.

При расчете также стоит брать дополнительный запас в размере 15-20%. Поможет избежать переполнения в случае временного увеличения количества домочадцев и пребывания в гостевом доме на несколько дней.

Итак, для семьи из четырех человек требуется помещение емкостью 200 л на 3 дня. х 4 человека = 2,4 куб.м. Округляем значение и получаем, что на семью из 4 человек нужен септик емкостью 2,5-3 литра.

Для участков, хорошо отводящих воду, стоит выбрать вариант обустройства септика, предполагающий сброс осветленной жидкости через стенки дренажного отсека

Если место расположения мини-очистных сооружений имеет высокий уровень залегания грунтовых вод, которые могут спровоцировать замедление процесса водоотведения и даже затопление сооружения, рассмотреть возможность установки септика, отводящего нечистоты в дренажные поля.

Выбор места для очистных сооружений

При проектировании очистных сооружений санитарную зону размещают вдали от значимых объектов на участке, чтобы органические отходы случайно не попали в источник питьевой воды.

При выборе места для размещения здания руководствуются двумя стандартами: СНиП 2.-4.03.85 и СанПиН 2.2.1/2.1.1200-03. В них прописаны правила устройства наружных канализационных сооружений и списки требования к устройству зон, которые могут представлять экологическую опасность для окружающей среды.

Соблюдение дистанции до значимых объектов – гарантия того, что недоочищенные стоки не нанесут вреда окружающей среде

При наличии поблизости водоемов с проточной водой расстояние до них должно соблюдаться не менее 20 м. Если на участке есть насаждения, то расстояние до деревьев должно быть около 3 м, а до кустарников — не более 1 м.

При планировании обустройства санитарной зоны целесообразно уточнить расположение подземной газовой трубы с соблюдением дистанции до нее 5 м.

Не менее важно при выборе места обеспечить условия для свободного доступа к строительному и канализационному оборудованию

Важно обеспечить свободное пространство для доступа и маневрирования строительного и канализационного оборудования. При этом имейте в виду, что размещать его непосредственно над местом углубления септика нельзя, так как тяжелая машина может разрушить стены очистного сооружения.

Технология монтажа септика

При монтаже двухкамерного септика из бетонных колец будьте готовы к тому, что это довольно сложная и кропотливая работа. Чтобы облегчить себе задачу, воспользуйтесь услугами спецтехники или привлеките для выполнения работы двух-трех помощников.

Поднять тяжелое кольцо даже для нескольких рабочих будет проблематично. Ну а установить его ровно на место еще сложнее.

Закупка материалов и комплектующих

На рынке доступны бетонные кольца различных размеров. Высота изделий всегда одинакова и составляет 90 см, а вот диаметр может варьироваться от 70 до 200 см.

Объем кольца зависит от его диаметра. Итак, железобетонное кольцо сечением 70 см имеет объем 0,35 куб. м. А на строительство резервуаров объемом 2,5 куба потребуется 7-8 таких колец.

Если использовать кольца размером 100 см, каждое из которых имеет объем 0,7 куб. м. м, для сооружения резервуаров такой же емкости потребуется всего 4 таких кольца.

Оптимальным вариантом для сооружения функционального двухкамерного септика является использование бетонных колец диаметром 100, 120 или 150 мм

Цена изделия зависит от его размера. Поэтому, чтобы не прогадать, всегда перед расчетом рассчитывайте общий объем и необходимое количество.

При расчете мощности очистных сооружений и выборе колец для их сооружения учитывайте, что фактический объем резервуара должен быть больше расчетного. Это связано с тем, что жидкость по мере наполнения не сможет подняться выше уровня переливных отверстий, которые располагают на 20-25 см ниже верхнего края колонны.

При выборе колец необходимого диаметра необходимо учитывать уровень грунтовых вод. Чем выше грунтовые воды, тем больше размер кольца. Ведь с увеличением диаметра их количество уменьшается, а, следовательно, уменьшается и глубина установки всего очистного сооружения.

Из материалов также потребуются:

трубы D110-120 мм;
для переливов;
щебень трех различных фракций;
речной песок.

Грунтовый фильтр во второй камере формируется из трех слоев гравия или щебня, размер фракции каждого нижележащего слоя должен быть меньше фракции предыдущего.

Дополнительно потребуется запастись жидким стеклом, цементом для приготовления раствора на месте и монтажной пеной для заделки швов.

Инструменты, необходимые для работы:

штык и лопата;
строительный уровень;
перфоратор;
лестницы;
ведро с веревкой;
Емкость для замеса;
узкий шпатель;
широкая кисть.

Для подвода канализации к септику и создания переливов допускается использовать . Часто обустраивают полипропиленовый или асбестоцементный трубопровод.

Технология из бетонных колец включает ряд стандартных операций:

Фотогалерея

Фото

Работы начинаются с формирования котлована необходимой глубины, которая рассчитывается исходя из потребностей для приема стоков

Перед установкой септика герметичная камера, дно гидроизолируется – комковатой глиной укладывается и утрамбовывается слоем 10 см. Стены котлована при необходимости укрепляются дощатой обшивкой

На дно котлована устанавливается бетонное кольцо с монолитным дном с устроенным на нем глиняным замком.

После проверки горизонтальности пускового кольца его торец обрабатывается раствором, затем на него устанавливается следующий элемент шахты

Вторая камера, предназначенная для отвода сточных вод в грунт, конструируется без кольца с монолитным дном. Вместо глиняного замка под его основанием находится земляная подушка из гравия и песка.

Обе бетонные камеры снабжены кольцами внахлест с отверстиями для расширения горловины или непосредственной установки люков

Для снижения затрат и увеличения высоты бетонных камер на перекрытиях устанавливаются узкие бетонные кольца, с которыми монтируются люки

После обработки септика гидроизоляционным составом котлован засыпается выбранной при разработке породой. Обратная засыпка может производиться экскаватором, маловероятно повреждение бетонных стволов

Этап 1: Устройство котлована для установки септика

Этап 2: Устройство сцепки перед установкой

3 этап: погружение дна герметизированного колодца

4 этап: Монтаж шахты бетонной камеры септика

5 этап: Строительство поглотительной камеры

6 этап: Устройство перекрытия бетонной камеры

Этап 7: Устройство горловины бетонных колодцев

Этап 8: Засыпка котлована септиком

Земляные работы

Лучшее время для начала земляных работ – в самую жаркую погоду или время после первых заморозков, когда уровень грунтовых вод имеет самые низкие показатели.

Для обустройства двухкамерного очистителя лучше копать общий котлован сразу на две скважины. Хотя некоторые специалисты придерживаются мнения, что лучше создать два независимых приямка для каждого резервуара конструкции.

Резервуары устанавливаются на расстоянии 1-1,5 диаметра друг от друга так, чтобы зазор между ними выполнял роль буфера в момент подвижек грунта (+)

Размеры котлована определяются диаметром резервуара выбранные кольца.

При расчете размеров ямы следует учитывать следующие моменты:

Глубина ямы должна быть на 30-40 см ниже высоты используемых колец. Это нужно для того, чтобы обустроить на дне заливку или залить бетонной стяжкой.
Длина и ширина ямы должны быть такими, чтобы расстояние от стенок ямы до колец было не менее 50-70 см. Это необходимо для того, чтобы упростить монтаж и иметь возможность гидроизоляции наружных стен конструкции.

Яму также можно копать вручную лопатой, удаляя грунт ведром. Но гораздо проще использовать для этого специальную технику, с помощью которой выкопать яму не составит труда всего за несколько часов.

В условиях ограниченного пространства удобнее всего использовать небольшой экскаватор. Извлеченный из ямы грунт лучше сразу вывозить за пределы участка, используя для этого ту же машину, что и кольца привозила.

Но даже при использовании спецтехники при земляных работах все равно приходится работать руками, выравнивая стены и дно котлована

При создании общей ямы для двух резервуаров в результате должна получиться двухуровневая яма, чтобы первый отсек был на полметра глубже первого.

На том же этапе. Их закладывают ниже уровня промерзания слоев почвы, который для районов средних широт составляет около 1,2-1,5 м.

Для обеспечения самотечности жидкости при подведении септика дно траншей выполняют с уклоном 5 градусов, что составляет 20 мм на метр погонный

Дно траншей выравнивают, ориентируясь на конструкцию уровень и утрамбован. Выровненное основание засыпается слоем щебня или песка, поверх которого впоследствии укладываются подводящие трубы.

Заливка фундамента и возведение стен

Дно вырытого котлована тщательно выравнивается и трамбуется. Выровненное основание засыпают слоем песка, образуя «подушку» толщиной 15-20 см. Сформированное ложе хорошо утрамбовывают, создавая гладкую и лишенную неровностей поверхность.

Для создания бетонного основания под накопительный бак дно котлована заливают цементным раствором.

Для повышения прочности бетона на сжатие и изгиб целесообразно сооружение металлического армирующего каркаса при заливке стяжки

Размер бетонной стяжки должен быть на 20-30 см больше диаметра используемых колец. В зависимости от температуры и погодных условий на затвердевание цементного раствора может уйти четыре и более недель. Только после этого приступают к установке первого кольца.

Чтобы пройти этап заливки бетонного основания и облегчить себе работу, лучше использовать готовые днища канализационных колодцев. Их, как и кольца, производят заводы ЖБИ.

Кольца с днищами – конструкции, верхняя часть которых имеет сквозное отверстие, а нижняя снабжена глухим днищем в виде круга

С помощью крана монтируется первое кольцо так, чтобы его стенки располагались строго вертикально. Это необходимо для того, чтобы обеспечить устойчивость и прочность конструкции. Сверху на него возводится второй. И т.д.

Для усиления прочности фиксации в местах стыковки с внешней стороны колец монтируются металлические скобы. Точки входа покрыты слоем бетона и герметизированы.

Гидроизоляционные мероприятия

Для уменьшения воздействия грунтовых вод на бетон, при этом предохраняя конструкцию от протечек, все стыки между дном и стенками изнутри должны быть заделаны цементным раствором. Обработке подлежат как внутренние, так и внешние стенки бака.

Для повышения водостойкости состава и ускорения его застывания в раствор добавляют жидкое стекло. Главное, соблюдать соотношение 25% при добавлении жидкого стекла в цемент.

При превышении этого показателя клей может ухудшать свойства цемента, повышая риск застывания раствора непосредственно в месильной ванне.

При приготовлении состава силикат вводят в готовую смесь небольшими порциями, непрерывно перемешивая содержимое емкости

Для улучшения гидроизоляционных свойств конструкции мастера рекомендуют использовать 2-3 вида гидроизоляционных материалов.

Для обработки стен из бетонных элементов применяют:

пропитку глубокого проникновения;
Мастика битумная гидроизоляционная.

Единственное условие – не использовать ядовитые составы, способные уничтожить полезные бактерии отстойника. Для утепления снаружи поверхность покрывают битумной мастикой или рулонным материалом с аналогичным составом производных.

Альтернативный и достаточно надежный вариант – из колец.

Вверху колодца устанавливается бетонная крышка с отверстием, внутри которой монтируется чугунный люк со съемной крышкой. Для предотвращения замерзания системы верхняя часть баков утепляется пенополистироловыми прорезями.

Особенности создания фильтрационной камеры

Второй колодец конструкции устроен аналогично. Единственное отличие заключается в создании фильтрующего слоя. Его укладывают на дно и вдоль стенок бака.

Для этого дно вырытой ямы засыпают:

первым слоем песка – толщиной 10-15 см;
второй слой из мелкозернистого гравия толщиной 15-20 см.

При формировании грядки необходимо ее тщательно уплотнить. Для этого утрамбовку «подушки» чередуют с наполнением ее водой.

Если предполагается боковая выгрузка очищенных стоков, то стенки абсорбционного колодца выполняются из специальных перфорированных колец, размер отверстий которых составляет 30-50 см.

Щебневая засыпка обеспечит неподвижность резервуара даже в момент движения грунта, когда он «остывает»

В верхней части резервуара установлена горловина с отверстиями для канализационного люка и вентиляционного стояка . Вентиляционная трубка должна находиться на высоте 70-80 см над землей.

Для установки переливной трубы между баками выкапывается траншея. Перелив устроен так, чтобы разница высот между входом в первый отсек и выходом во второй бак составляла 15-20 см.

Впускной и переливной патрубки между камерами должны быть оборудованы тройниками.

Фотогалерея

Фото

Вторая камера септика, выполняющая функцию фильтрующего колодца, соединяется с герметичной колонкой трубами, уклон которых должен быть устроен в направлении стока отстоявшейся воды

Между условным дном фильтровальной камеры и зеркалом грунтовых вод должен быть слой грунта толщиной не менее 1 м. На дно насыпается грунтовый фильтр

Грунтовый фильтр образован горными породами с высокими фильтрующими свойствами. Фракционный состав засыпки должен уменьшаться к низу, т.е. сначала насыпается 40-50 см песка, затем 30-35 см мелкого щебня или гравия, после чего 30-45 см крупного щебня или щебня

Если поглотительную камеру заглубляют в грунт с недостаточной фильтрующей способностью, например супесь, пусковой элемент камеры устраивают из перфорированного кольца. Он обеспечит отток очищенных стоков через стены.

Подключение второго септика

Поглотительное камерное фильтрующее устройство

Правила заполнения грунтового фильтра

Способ увеличения скорости фильтрации

Проще всего сделать отверстие в стенке резервуара для перелива с помощью перфоратора. Заведя край трубы в стенку накопителя, закрепите его надуванием пены. Застывшая пена будет выполнять двойную функцию: выступать в качестве демпферной прокладки и удерживать влагу.

Убедившись в герметичности конструкции, приступайте к ее засыпке. Для этого пустоты между наружной поверхностью колодца и ямой засыпают землей, предварительно смешанной с песком. Для создания дополнительной гидроизоляции при обратной засыпке используется глина.

Выводы и полезное видео по теме

Обзор одного из вариантов двухкамерного септика:

Секреты правильной установки:

Как построить септик с минимальными затратами:

В общем, установка двухкамерного септика из бетонных колец хоть и хлопотная, но вполне выполнимая задача.

Главное ответственно подойти к выбору места для его обустройства и строго придерживаться технологии монтажа. И тогда очистные сооружения прослужат не один десяток лет, делая загородную жизнь более комфортной.

Есть опыт строительства септика из бетонных колец? Поделитесь, пожалуйста, информацией с нашими читателями, расскажите об особенностях обустройства и эксплуатации автономной канализации. Вы можете оставлять комментарии в форме ниже.

правила монтажа, виды, подготовительный этап и цена

Содержание статьи:

Современные требования к устройству канализационных колодцев
Типы колодцев
Материалы для изготовления
Общие подготовительные этапы при строительстве
Особенности монтажа

Выгребные ямы часто делают из автомобильных покрышек, железных бочек и кирпича. Через такие септики ядовитая жидкость, кишащая микробами и токсинами, попадает в грунтовые воды, а затем в источники водозабора и на стол к самим хозяевам. Существуют специальные нормы и правила, которые прописывают, на каком расстоянии от жилья необходимо строить выгребную яму, из чего делать дно.

Текущие требования к устройству канализационных колодцев

Чтобы не дышать в канализации, особенно летом, септик должен располагаться на расстоянии не менее 12 метров от укрытия. Если на участке есть колодец или колодец, септик необходимо располагать на расстоянии 50 метров – в другом конце двора. Соседние туалеты также должны располагаться вдали от источника питьевой воды.

Для герметизации используется крепкая смесь – бетонный раствор, если сам септик выложен из кирпича или из бетонных колец. Надеяться, что жидкость останется в емкости, не приходится – через имеющиеся стыки она легко попадает в почву, вызывая ее заиление вокруг септика.

Летом желательно уничтожать запахи биопрепаратами, специально изготовленными для уличных туалетов. Если в септик попала вода с химикатами для мытья посуды или стирки, нужно подобрать соответствующий препарат с бактериями, устойчивыми к химикатам.

Санитарные нормы должны соблюдаться. В противном случае представители контролирующих органов могут составить акт и заставить переделать септик.

Типы скважин

В большинстве случаев канализационный колодец делается просто: выкапывается яма, опускаются в нее бетонные кольца или пластиковая емкость, заводится труба, засыпается землей и ставится крышка. Существует много разновидностей канализационных колодцев:

Ревизионные – линейные, поворотные, узловые. Их цель – облегчить обслуживание подземной канализации. Их устанавливают в самых неудобных местах, где повороты системы или несколько труб сходятся в одной точке, или по прямой через каждые 15 метров.
Переливные колодцы устанавливаются для изменения уровня сточных вод. Входной и выходной патрубки расположены на разной высоте. Такие модели также имеют несколько разновидностей.
Фильтр из перфорированных бетонных колец. Дно обычно отсутствует, так как в них поступают частично очищенные стоки.
Аккумуляторы собирают все бытовые отходы.

: узловой

: кумулятивный

: Переполнение

: Фильтрация

Для того, чтобы канализационные трубы служили дольше и была возможность в любой момент провести ремонт или прочистить засор, помимо накопительного септика необходимо поставить смотровую шахту, в которой человек может войти и сделать работу.

Хорошо, если бытовые отходы собираются в один септик, а дождевая вода – в другой. Его можно использовать для полива огорода в жаркую погоду или просто выкачивать на улицу за пределы участка. При наличии одного канализационного колодца может произойти перелив, и тогда зловонная жидкость растечется вокруг.

Материалы для изготовления

Септик может быть построен из различных материалов, в том числе из камня. Резиновые покрышки не в счет, такую конструкцию нельзя назвать септиком. Через год стоки начнут вытекать на стыках и отравлять окружающую среду.

При планировании учитывают климатические условия, уровень грунтовых вод, глубину промерзания грунта, а также его характеристики.

Наиболее часто используются бетонные кольца и кирпичи. Чтобы построить канализационный колодец из колец, потребуется заказать подъемный кран и пригласить помощников. Кирпичный септик можно сделать самостоятельно, но его стенки необходимо полностью заделать бетоном, чтобы исключить протечки. Строительство канализационного колодца из бетонных колец – это оптимальное сочетание цены и качества материалов.

Как вариант – монолитный бетонный раствор. Для этого выкапывают яму и оставляют нужное расстояние для заливки раствора. Таким образом пластиковые емкости защищены от растрескивания, только бетонные стенки сделаны тоньше.

В продаже имеются цельнолитые пластиковые баки из прочного полимерного материала. Их подбирают по объему, исходя из количества проживающих в доме человек. Можно купить целую систему из близлежащих емкостей, чтобы жидкость очищалась естественным путем: первый колодец с закрытым дном для отстаивания ТБО, второй с открытым, откуда жидкость будет впитываться в почву. При этом учитывается состав почвы. Открытый септик не обустраивают на участках, где основным компонентом почвы является глина.

: ЖБИ

: Кирпич

: Пластик

Общие подготовительные этапы при строительстве

Профессиональные бригады, которые занимаются прокладкой автономной канализации, сначала выезжают на объект и осматривают его, выбирают наиболее подходящее место для канализационного колодца.

Далее составляется схема укладки труб, рассчитывается глубина и угол наклона. Это важно для гравитационных систем. Там, где нет возможности выполнить это требование, необходимо установить насос, который будет под давлением выталкивать отходы в септик. На данном этапе уже известна цена установки канализационного колодца и багажника.

Когда расчеты сделаны, начинается верстка сайта. Для этого используют веревки и колышки, где сделают траншеи для труб, чтобы шоссе было ровным. Место под септик рассчитывают с запасом, чтобы расстояние между стенками ямы и бетонными кольцами можно было заполнить песком.

Далее следует покупка необходимого количества материалов, которые советуют использовать строители – бетонные кольца или пластиковые емкости, а также трубы нужной длины, смотровые пластиковые валы, соединительные элементы.

Монтаж железобетонных изделий колец под канализацию своими руками дело сложное, ведь вес конструкции может поднять только строительный кран. Рекомендуется найти техническое решение, с помощью которого кольца устанавливаются в приямок.

Особенности монтажа

Схема установки водосточного колодца

Этапы монтажа бетонных колец:

На месте разметки выкопать котлован с запасом 15 – 20 см с каждой стороны.
Засыпать дно гравием – около 20 см.
Желательно залить дно бетоном.
Подсоедините кран и установите кольца в зависимости от глубины приямка.
Опустите лестницу и замажьте стыки бетонным раствором.
Свинцовые трубы и соединения также уплотняются.
Щели между стенками котлована и бетонными кольцами засыпать песком или гравием.

Для бетонных конструкций предусмотрены крышки с железным армированием для легкого открывания, но можно купить пластик зеленого цвета, чтобы летом он не выделялся на фоне травы. Когда бетон затвердеет, объект проверяют на герметичность.

Цены на установку септиков необходимо уточнять в офисе строительной компании. Общая стоимость зависит от выбранного материала, глубины септика и длины канализационной трубы.

Типовая схема септика из бетонных колец.

Септик из бетонных колец своими руками

Выбирая надежный и практичный септик на дачу или в Дачу, стоит обратить внимание на бетонные конструкции… Устройство септика из бетонных колец отвечает практически отвечает всем требованиям современных пользователей и имеет массу преимуществ. В частности, очистные сооружения не требуют электроснабжения, что особенно актуально для районов, где бывают перебои с электричеством.

Монолитные конструкции имеют массу преимуществ, например, перед пластиковыми системами:

Стойкость к механическим повреждениям.
Герметичность.

Важно! Монолитные конструкции более герметичны, чем отстойник из составных колец. Но в любом случае потребуется дополнительная герметизация швов.

Большая масса. В отличие от пластиковых колодцев бетонные не всплывают даже в периоды набухания грунта.
Долгий срок службы.
Простота обслуживания.

Установить монолитный бетонный простой бак или отстойник из колец своими руками можно, но в связи с большой массой лучше позаботиться о наличии специального грузоподъемного оборудования.

Устройство бетонного септика, принцип работы

Септики из бетонных колец лучше монтировать на дренирующих грунтах, не склонных к морозному вспучиванию. Конструктивно корпус септика представляет собой два или более кольца, поставленных одно на другое. Наличие выступов для фиксации, скоб – большой плюс, однако даже при таком креплении конструкция колодца может смещаться, в результате образуется течь, которая потребует ремонта.

Совет! Даже после ремонта бетонный септик может быть поврежден, поэтому рекомендуется монтировать конструкцию на супесчаных, супесчаных или глинисто-торфяных грунтах.

В случае хорошей дренированности и/или низкого уровня залегания грунтового водоносного горизонта возможен отвод воды из отстойника в дренажную колонку – это наиболее оптимальное решение. При высоком залегании очищенный ручьи направляются к полям фильтрации.

Схема отстойника достаточно проста: он состоит из рабочих камер, соединенных между собой переливами и фильтрующего или дренажного колодца. В камерах происходит очистка сточных вод, колодец предназначен для сброса воды в грунт, где происходит дальнейшая очистка стоков естественным путем.

Процесс очистки сточных вод выглядит следующим образом:

В первую камеру поступают все сливы. Это герметичное кольцо, снабженное дном, где в условиях низкого забора воздуха происходит процесс разложения биомассы микроорганизмами. Органика разделяется на слабоочищенную воду и осадок, выпадающий на дно.
Осветленная вода поступает во вторую камеру, где продолжается процесс очистки, но уже под действием кислорода. Для этого камеру необходимо оборудовать вентиляционной трубой. Остатки органики также оседают на дно, но в резервуар дренажного колодца поступает почти чистая вода.
Из дренажного колодца вода сбрасывается в грунт, где завершается процесс очистки.

Из двух камер донные остатки должны быть удалены вручную или с помощью канализации.

Возможные схемы устройства септиков

Для расчета количества колец септика необходимо учитывать общий объем сточных вод за 3 дня. Диаметр элементов может быть 80-200 см, но есть размеры до 250 см. Высота от 0,5 до 1 м. Производители предлагают достаточное количество готовых элементов, как монолитных, так и с отверстиями. При проведении расчетов необходимо учитывать фактический объем колонны – он должен быть выше расчетного, так как стоки никогда не заполняют элементы полностью, а лишь достигают уровня переливных труб.

Установка септика своими руками требует не только предварительных расчетов, но и выбора варианта. Это может быть колодец из одного, двух, трех колец, а также дополненный системой дренажных или накопительных колодцев.

Септик однокамерный

Схема простейшего устройства заключается в наличии только одного кольца, оснащенного дном. Камера выполняет функцию отстойника, где твердые массы оседают на дно, разлагаясь под действием анаэробных микроорганизмов. Светлые вкрапления поднимаются вверх, образуя пленку. Отстоянная вода через патрубок выходит на поля фильтрации.

Преимуществом этой системы является простота, установка не требует серьезных затрат и все можно сделать своими руками. Конфорка подбирается с дном, оснащена только крышкой, плюс оборудованы поля фильтрации. Конструкция применима при небольшом объеме сточных вод (не более 1м3/сутки). Такой септик из бетонных колец не подходит для загородного постоянного проживания, не требует герметизации, но необходима своевременная очистка от донных отложений.

Важно! Очистные сооружения работают на 60-75%, поэтому сточные воды нуждаются в дополнительной доочистке.

Конструктивный недостаток в частом засорении трубопровода полей фильтрации твердыми нерастворимыми частицами, не успевшими осесть. Установка очистных сооружений из двух элементов сводит ситуацию к минимуму.

Септик двухкамерный

Данная система колодцев отличается от предыдущей дополнительной камерой или перегородкой в одном бетонном резервуаре. Движение потоков осуществляется посредством переливной трубы, а вторая камера позволяет более тщательно фильтровать органику.

Схема установки предусматривает наличие двух и более колец, причем одно (первое) оснащено дном, а второе может быть без дна, но тогда необходим дополнительный щебеночный фильтр. По высоте элементы рассчитываются в соответствии с объемом сточных вод, необходимым для обработки. Преимущества двухкольцевого септика:

Высокий процент очистки сточных вод;
Низкая угроза засорения трубопровода;
Увеличение срока службы очистных сооружений и полей фильтрации.

Важно! Устройство конструкции требует оснащения обеих камер люками для проведения технических работ.

Недостатки септика:

Требуется большой объем земельных работ;
Необходимо обустроить поля фильтрации;
Показана конструкция для обработки сточных вод, объем которых не более 3м3/сут.

Отстойник трехкамерный с системой глубокой очистки и принудительной аэрации

Это уже почти идеальная конструкция, идеально подходящая для небольших домов круглогодичного проживания. Схема очистных сооружений:

Первая камера – отстойник с анаэробными бактериями;
Вторая камера – отстойник для обработки остаточных масс, оборудованный аэробно-аэрационной установкой (компрессором). Устройство с заданной мощностью и частотой подает в камеру воздух, за счет чего запускается функциональность микроорганизмов, перерабатывающих органические массы;
Третья камера – насосная. Сточные воды фильтруют, а затем сбрасывают в фильтрационные колодцы. Эту камеру можно дополнить дозаторами хлорирования, работающими в автоматическом режиме. Установка диспенсеров проста, все делается своими руками.

Важно! Дозатор хлорирования – это устройство, которое помогает полностью обеззаразить стоки перед сбросом в землю.

Независимо от конструктивных особенностей кольца для септиков подбираются с учетом объема сточных вод. Многокамерные системы лучше перерабатываются, но при линейном монтаже занимают много места на площадке. Однокамерная система достаточно компактна, однако для ее тщательной очистки требуется оборудование полей фильтрации.

Совет! Первая камера очистки всегда оснащается литым дном. При отсутствии дна у кольца его обустраивают бетонной стяжкой или укладывают плиту. Стыки и швы герметизированы внутри и снаружи

Изготовление септика из бетонных колец своими руками – дело, требующее предварительных точных расчетов. В противном случае можно получить конструкцию, которая либо не справится с обработкой стоков из-за их обилия, либо будет простаивать наполовину. Время простоя негативно сказывается на колониях микроорганизмов, которые погибают из-за недостатка питательной биомассы.

Расположение элементов допускается произвольное. Стандартный септик содержит нижнее кольцо, стеновые кольца, верхнее с люковым отверстием и креплением крышки. Дополнительно используются дополнительные кольца, которые могут быть стандартной или нестандартной высоты и, как правило, нужны при усадке грунта.

Совет! Профессионалы считают, что большое количество дополнительных колец негативно влияет на герметизацию конструкции и проводить монтаж только с такими элементами неправильно. Легче подобрать нижний элемент необходимой высоты и настенные (одно, два) кольца. Наличие меньшего количества стыков – гарантия большей герметичности бака.

Общие правила устройства железобетонных септиков

Выбор колец с замками облегчит общую конструкцию системы: проще в монтаже, выше степень герметизации.
Оптимальное расстояние между колоннами 0,5 м;
Нижние кольца расположены идеально ровно для прочности и долговечности всей колонны;
Противопоказано применение токсичных составов для герметизации, так как это приведет к гибели бактерий, перерабатывающих биомассу;
Верхнее кольцо септика должно быть изолировано, чтобы свести к минимуму угрозу образования ледяной корки;
Кольцо фильтрующего колодца должно быть перфорированным (перфорированным). Элемент продается в готовом виде и требует только установки и добавления фильтрующего слоя.

Вариант конструкции септика из железобетона своими руками более практичен с точки зрения финансовых и временных затрат. Благодаря тому, что все земляные работы легко выполняются своими руками, нет необходимости в подведении электричества (кроме септиков с аэраторами и насосами), очистные сооружения считаются наиболее подходящими для небольших дач и загородных домов.

Автономная канализация в доме необходимость, как вода, отопление. Выгребная яма – это прошлое, заводской септик стоит недешево, приемлемый вариант – септик из бетонных колец своими руками. Особенности конструкции позволяют справляться с большим количеством отходов, предотвращают загрязнение почвы. Разберемся в отличительных характеристиках, правильности устройства и установки своими руками.

Преимущества и недостатки

Рассмотрим мотивы, которые позволяют выбрать именно такую бетонную систему. Бетонный септик имеет ряд неоспоримых преимуществ:

Автономная работа конструкции, без электропитания.
Нет необходимости в дополнительном дренажном устройстве, насосе.
на усмотрение владельца.
Срок службы бетонной конструкции намного больше пластиковой, железной.
Железобетонные конструкции более эффективны при очистке сточных вод.
Технология монтажа настолько проста, что с работой справится человек с минимальными строительными навыками.
Минимальные затраты на приобретение материалов и выполнение строительных работ.
Простота обслуживания.

Есть и вторая сторона медали – недостатки, их нужно знать в лицо:

Использование спецтехники при монтаже, вручную уложить бетонные кольца затруднительно.
Сложность монтажа труб между секциями (отверстия под трубы делаем сами).
Регулярная очистка камер твердых отходов в септиках. При использовании специальных добавок снижается количество обращений в канализацию, за счет разложения твердой массы.

Схема, устройство конструкции

Схема устройства септика.

Непосредственно перед строительными работами необходимо определиться с расположением канализации, нарисовать чертеж. На этом этапе стоит учесть некоторые нюансы, которые обязательно отображаются на чертеже:

расстояние между септиком и домом не менее 5 метров;
от колодца, колодца с питьевой водой на расстоянии 30 м и более.

Возводимый на участке бетонный септик не только решает проблему сбора бытовых бытовых отходов, но и учитывает экологический подход к разложению атмосферных осадков на неопасные элементы. Для четкого понимания процесса разберем устройство септиков, основной задачей которых является сбор отходов, поэтапное осветление, очистка. Септики различаются по количеству емкостей:

септик однокамерный из бетонных колец, процесс работы – накопление стоков;
двухкамерный, емкости соединены между собой переливной трубой;
трехкамерный, в процессе работы, а так же двухкамерный контейнер.

Чем больше септиков, тем лучше очистка.

Каждый бак отвечает за дальнейшую стадию очистки сточных вод. Чем больше емкостей, тем лучше очистка. Важно правильно рассчитать необходимое количество построек. Стандартный вариант — три элемента, но есть спецпроекты с меньшим количеством контейнеров. Классическая схема септика из бетонных колец:

Первый колодец представляет собой дренажно-отстойную камеру с бетонным основанием. Объем первого контейнера составляет половину размера всего здания. Анаэробы могут быть добавлены в резервуар для отделения твердых частиц и накопления остатков на дне. При отсутствии на участке сооружений для водозабора бактерии не используются.
Второй колодец представляет собой емкость для очистки от примесей, он соединен с первым и обеспечивает второй уровень фильтрации.
Третий колодец представляет собой резервуар для фильтрации, соединенный трубой со вторым резервуаром. Бетонное дно резервуара заменяли песком или песком и щебнем. Через него проходят осветленные воды и проникают в почву.

Как показывает практика, зачастую ограничиваются установкой двух колодцев. Для небольшой семьи с небольшим количеством бытовой техники достаточно одного отстойника, а вот семье с активным использованием стиральной машины, посудомоечной машины, душа, ванны и т. д. стоит остановить свой выбор на двух отстойниках.

Расчет необходимого объема

Как правильно рассчитать объем автономной канализации? Основным показателем при расчете объема является расход воды на человека в сутки. На одного жильца расходуется 150-200 литров воды. Для правильного расчета стоит потребляемый объем умножить на единицу на количество всех проживающих в доме. Получается дневной расход воды на семью плюс запас 200 литров с учетом прихода гостей.

По строительным нормам сливная яма должна вмещать объем отходов за три дня. В среднем на семью из 3-4 человек объем очистных сооружений составляет не менее 3-4 м³. Суточная цифра расхода не превышает одного м³ – ставить одно кольцо, если потребляемый объем колеблется от 1 до 8 м³ – на септик нужно две емкости.

Этапы строительства своими руками

Установка для строительства септика на своем участке включает в себя несколько этапов. Все расчеты проведены, схемы утверждены – готовим материалы.

Подготовка материалов и инструментов

Размеры бетонных колец для септика.

При составлении списка на закупку материалов в первом пункте прописываем бетонные конструкции. Зная количество и высоту баков, легко рассчитать необходимое количество колец (высота 90 см). Приобретение нижних колец с готовым дном облегчит работу. Необходимые инструменты:

пластиковые трубы;
уголки, тройники;
асбест, трубы вентиляционные;
цемент;
гидроизоляционный материал;
щебень;
лопата, перфоратор, лестница, ножовка, мастерок.

Выбор места

Большое значение имеет место, предназначенное для септиков… На решение влияют санитарно-эпидемиологические и строительные требования:

правильный расчет расстояния от дома, источника питьевой воды;
низкое залегание подземных вод;
наличие свободного подъезда транспорта.

Стоит знать, что канализация на расстоянии более 20 м требует дополнительных затрат на подающий трубопровод и обустройство смотровых колодцев.

Подготовка котлована под септик.

Все подготовительные работы выполнены – копаем котлован. Чтобы вырыть яму, следует использовать специальную технику, которая сэкономит время, или выкопать яму самостоятельно. Преимущество ручной копки в том, что сразу соблюдаются требуемые размеры, нет необходимости подгонять эти размеры. Глубина ямы не менее двух метров, ширину копайте с запасом, чтобы бетонные кольца не цеплялись за борта канавы.

Классическим вариантом ямы считается круглая форма. Это утверждение легко опровергнуть. Идеально подойдет яма в форме квадрата, ее легче копать, а бетонная плита квадратной формы ляжет свободнее. При трехкамерном септике вырываем три котлована, при двухкамерном – два. Каждую последующую лунку размещаем на 20-30 см ниже.

Комфортное существование невозможно без канализации. В частном доме или на даче это обычно выгребная яма или септик. Второй вариант экологичнее и безопаснее – септик. Он разлагает отходы на нерастворимые осадки, которые оседают на дно, образуя ил, и достаточно чистую воду, которую обычно сбрасывают в грунт для дальнейшей дополнительной очистки. Наверное, самый популярный вариант этой установки – септик из бетонных колец. Технология его возведения проста, построить можно своими руками, стоимость сравнительно невысокая. Это объясняет его популярность.

Устройство и принцип работы

Септик из бетонных колец лучше размещать на хорошо дренируемых грунтах, не склонных к морозному пучиниванию. Корпус септика состоит из нескольких колец, поставленных друг на друга. Даже если у них есть язычки для лучшей фиксации, даже если они сшиты вместе, морозное пучение их сдвинет. В результате – протечки и дорогостоящий ремонт. И не факт, что после ремонта снова не сдвинется с места. Поэтому делать септик из бетонных колец рекомендуется на супесчаных или супесчаных грунтах.

Если грунты хорошо дренируют воду, уровень грунтовых вод низкий, имеет смысл отводить воду из септика в дренажную колонку. Такое устройство является наиболее оптимальным. При высоком уровне грунтовых вод очищенные сточные воды отводятся на дренажные поля. Их устройство требует больших площадей и не менее значительного объема земляных работ, но иногда работает только такая система.

Схема септика представлена на фото выше. Он состоит из двух рабочих камер, соединенных переливом. В них происходит процесс очистки. Третья колонна представляет собой дренажный колодец (вместо него может быть поле фильтрации), через отверстия в нижней части которого очищенная вода уходит в грунт. Это вкратце об устройстве септика из бетонных колец. Теперь о самом процессе.

Сточные воды поступают в первую камеру. Он герметичен, с максимально ограниченным потоком воздуха. В условиях недостатка кислорода в нем протекает основной процесс разложения. Органические вещества перерабатываются микроорганизмами и бактериями. Органические вещества распадаются на более или менее чистую воду и нерастворимые вещества, которые выпадают в осадок и скапливаются на дне камеры.

Через переливную трубу вода с меньшими загрязнениями поступает во вторую камеру. В нем продолжается процесс очистки, но здесь он происходит с обязательным участием кислорода. Поэтому вторая камера снабжена вентиляционной трубой. Здесь остатки органики разлагаются и оседают на дно. Практически чистая вода сбрасывается в дренажную колонку и уходит в грунт, где происходит их окончательная доочистка.

Размеры септиков и их количество

Для эффективной очистки стоков они должны находиться в септике не менее 3 дней. Исходя из этого, определяются размеры камер.

Как определить объем септика

По стандарту минимальный объем септика равен трехкратному суточному потреблению воды. На одного человека приходится 200-250 литров. Итого, если у вас в семье 4 человека, то минимальный объем 3 куба. Столько и должны вместить накопительные баки, то есть первые две камеры. Третий — фильтрующий столбец — никак не относится к накопительным, поэтому не учитывается.

Речь шла о стандартах, которые действуют в России. В Европе минимальный объем септика составляет 6 куб. И многие считают, что такие размеры более «правильные». Большие объемы сточных вод дольше хранятся в накопительных баках, а значит, лучше очищаются. При использовании нативного стандарта, в случае прихода гостей, легко «переполнить» норму. В результате неочищенные сточные воды попадут в колонну фильтрации, что загрязнит ее и всю прилегающую территорию. Устранение последствий – дорогостоящая и сложная процедура.

Даже если вы решили придерживаться российских стандартов, при наличии санузла, стиральной и посудомоечной машин, необходимо увеличить объем хотя бы на величину залпового сброса всех этих устройств (санузел – 300 литров, стиральная машина и посудомойки на 50 и 20 литров, все вместе – будем считать 400 л или 0,4 куба).

В соответствии с расчетным объемом подбираются размеры колец и их количество. Диаметр бетонного кольца может быть от 80 до 200 см, иногда встречаются кольца диаметром 250 см. Высота от 50 см до 1 м. В таблице ниже приведены размеры стандартных железобетонных колец, их маркировка, вес и объем. В графе «размеры» через дробь указывают наружный диаметр, внутренний диаметр и высоту. Все значения указаны в миллиметрах.

При расчете имейте в виду, что фактический объем колонны должен быть выше расчетного – стоки никогда не заполняются полностью, а поднимаются только до уровня установленных переливных труб. Именно до уровня этих труб следует разместить расчетное количество стоков.

Количество колонн

В септике может быть три накопительных камеры (кроме фильтровальной колонны). Иногда такое устройство более практично — если требуется, например, установить в каждую из колонн шесть и более колец. Глубина ямы в этой ситуации получается большой. Удобнее/выгоднее сделать три столбика из четырех колец.

Возможен и обратный вариант – требуется небольшой объем септика. Происходит это на дачах периодического приезда с небольшим количеством обслуживающих его дачников. В этом случае колонку можно собрать в одиночку, разделив кольца внутри герметичной перегородкой. и сделать переливное отверстие на необходимом уровне.

Как сделать

Наиболее распространен линейный принцип построения. Все столбцы выстроены. Накопительные водоемы можно располагать поблизости, а фильтрующие – на некотором расстоянии от них и желательно подальше, чтобы стекающие воды не насыщали почву и не промерзали, усиливая явление морозного пучения.

Общие правила хранения колонок

Кольца для септика лучше брать с замками. Их легче монтировать, они меньше смещаются при морозном пучении, тем выше степень герметизации. Перед монтажом желательно обработать их обмазочной гидроизоляцией. Хорошие результаты дают битумная мастика и пропитка глубокого проникновения на цементной основе (типа «Пенетрон»). При такой обработке из септика ничего не вытечет, а внутрь не попадут грунтовые воды.

Остальные правила устройства септика из бетонных колец следующие:

Оптимальное расстояние между накопительными столбиками 0,5м. Этот зазор, заполненный грунтом, будет служить буфером при движениях грунта.
На дно котлована насыпают и утрамбовывают слой щебня толщиной около 20 см. Его утрамбовывают до высокой плотности, лучше – с помощью мощной трамбовки. Поверхность заливки должна быть строго горизонтальной и ровной, без перепадов. Плоскость проверяют с помощью строительного уровня длиной не менее 1,5 метра (лучше 2 метра).
На утрамбованный щебень:
Все последующие устанавливаются на первое кольцо. Стык каждого тщательно герметизируется. Можно перед установкой кольца сбоку выложить слой того же аквацемента. После установки всех колец стыки еще раз промазывают гидроизоляционным раствором изнутри и снаружи. Использовать внутри ядовитые составы нельзя – бактерии, реагирующие на разложение биовключений, погибнут и септик работать не будет.
Для более прочной фиксации колец их соединяют металлическими скобами (устанавливаются снаружи. Места «входа» скоб забетонированы, покрыты гидроизоляцией.
Целесообразно утеплить верхнюю часть септика (выше глубины промерзания). Для этого используется полистирольная «скорлупа» или приклеивается нарезанный на полосы пенополистирол. Стоки, конечно, теплые, но в сильные морозы есть риск образования наледи, что снижает эффективность очистки. Поэтому изоляция желательна.
Горловины из соображений экономии делают в верхней части колонн септика. Канализационные трубы на участке обычно закапывают ниже глубины промерзания грунта. В Средней полосе России она составляет 1,5-1,7 метра. И они тоже должны идти с уклоном. Пусть уклон небольшой, но так как длина дорожки большая (не ближе 8 метров от дома), то набегает вполне приличная сумма. Итого получается, что канализация заходит в септик около отметки 2 метра и вся часть колонки, которая расположена выше, пуста. Вот и уменьшают с помощью голован, что можно сделать:
Переливная труба между камерами септика изготавливается диаметром 110-120 мм. Он может быть изготовлен из асбеста или пластика. Его вход тщательно запечатан.
Впускная труба, идущая из дома, и переливные трубы между камерами оборудованы тройниками. Это направляет стоки вниз, предотвращая размывание корки (это необходимо для лучшей очистки стоков). Иногда тройники оснащаются патрубками, уходящим вниз.
Расположение переливных труб определяется уровнем входной трубы (от дома). Перелив на противоположной стене должен быть на 5 см ниже этого уровня. Между второй камерой отстойника и фильтрующим колодцем перелив можно сделать на том же уровне, или опустить его на те же 5 см.

Особенности устройства фильтрационной скважины

При устройстве фильтрационной колонны котлован выкапывается до грунтов, хорошо отводящих воду. На дно насыпают слой щебня толщиной 20-25 см, поверх него слой песка толщиной 30-40 см. На эту засыпку устанавливаются кольца без дна. В некоторых случаях ставится перфорированное кольцо – отверстия диаметром не менее 30-50 мм (есть, кстати, и заводские).

При установке перфорированного кольца грунт вокруг него также целесообразно заменить щебнем. Это необходимо для того, чтобы вода лучше стекала. В остальном конструкция фильтрующего колодца из бетонных колец такая же.

Как закопать кольца септика

Самый распространенный способ – вырыть общий котлован, установить кольца краном, проложить переливные трубы, заделать все стыки/щели, заделать, утеплить, затем засыпать и уплотнить грунт. Все хорошо, за исключением того, что количество выкопанного грунта очень велико. Чтобы все сделать быстро, проще воспользоваться услугами экскаватора. Вручную, своими руками, это долго, а если нанимать бригаду “копов”, то долго и дорого. Как правило, стоимость бригады землекопов сопоставима со стоимостью вызова спецтехники. Просто техник работает несколько часов, а бригада – несколько дней. Но, возможно, такая ситуация не во всех регионах.

Есть второй способ закопать бетонное кольцо – методично удалить грунт внутри кольца и под стеной. Под собственным весом кольцо падает. Но так закапывают только кольца без дна. Дно придется заливать позже и оно будет исключительно внутри кольца, что сильно снижает надежность септика. Кроме того, при таком варианте невозможно утеплить септик, разве что выкопать его на глубину промерзания. Придется еще копать траншеи для прокладки переливных труб. Довольно проблемный метод для септиков, но тоже можно использовать.

Экономичный септик из бетонных колец

Линейное расположение колонн септика требует солидной площади, приходится вывозить большой объем земли. Также каждая из колонн должна быть оснащена горловиной, что еще больше удорожает конструкцию. Есть интересный вариант с установкой всех столбиков треугольником. уже есть экономия места и уменьшение объема земельных работ.

Второй пункт экономии – ревизионный вход можно сделать один в три кольца. Только все переливы должны быть установлены в зоне его наличия. Других особенностей нет.

При обустройстве локальной канализации возможны два варианта. Вы можете установить готовый промышленный септик или построить его камеры самостоятельно. Последний вариант, безусловно, более трудоемкий, но и более дешевый. Проще всего построить септик из готовых железобетонных изделий – колодезных колец. Рассмотрим, как правильно сделать септик из бетонных колец, чтобы он был надежным и прослужил долго.

Септик — это простое, но эффективное сооружение, используемое для очистки сточных вод. При строительстве очистных сооружений нельзя забывать об экологии, основные отстойники должны быть полностью герметизированы. Это предотвратит просачивание неочищенной жидкости в землю и защитит окружающую среду от загрязнения.

Как это работает?

Принцип работы септика из бетонных колец достаточно прост. Это водоочистная установка. Устройство работает следующим образом:

происходит первичное отстаивание в первой камере;
частично осветленная вода по переливному патрубку поступает в следующую камеру, где дополнительно отстаивается;
потом снова через перелив попадает в фильтрующий колодец.

Обратите внимание, что строительство фильтрующего колодца из железобетонных колец возможно только при низком залегании грунтовых вод (минимальная глубина 5 метров). Но если грунтовые воды залегают близко к поверхности (глубина 2-3 метра), то устройство фильтрующего колодца невозможно, нужно выбирать другие варианты:

грунтовые воды близко, но ниже 2 метров от поверхности – возможно устроить поле фильтрации;
грунтовые воды залегают на глубине менее 2 метров – возможна установка надземного фильтрующего патрона;

грунтовые воды близки к поверхности и залегают в глине – возможна установка дополнительного биологического фильтра.

Совет! Если септик устраивается в глине, то в некоторых случаях выгоднее установить накопительный однокамерный резервуар. Хранилище работает по принципу герметичной выгребной ямы, его нужно откачивать по мере заполнения. Чем больше бак, тем реже требуется чистка.

Переливные септики также требуют откачки, но гораздо реже. Так как на дне отстойников образуется осадок, агрегат требует периодической очистки. Очистку проводят примерно раз в год с помощью ассенизационной техники.

Подготовительный этап

Перед изготовлением септика из железобетонных (железобетонных) колец необходимо провести подготовительные работы. Необходимо будет рассчитать объем камер, затем должна быть схема септика составлен из бетонных колец. Затем выберите подходящее место для строительства, а также закупите необходимые материалы.

Расчет объема камер

Бетонное кольцо септика должно быть достаточного объема. Это устройство эффективно работает, если сточные воды находятся в ячейках длительное время. Чтобы произвести правильный расчет объема камер, необходимо знать, сколько воды потребляют жители частного дома в сутки. По нормам камера установки должна вмещать тот объем сточных вод, который образуется в доме за трое суток.

Но как рассчитать и узнать, сколько воды потребляют жители дома? Для расчета объема камер стоит учесть, что каждый жилец примерно потребляет около 200-250 литров воды в сутки. Таким образом, расчет суточного потребления ведется по формуле: умножаем расход воды на количество жителей частного дома.

Совет! При расчете нужно учитывать количество сантехнических устройств в доме. Например, если вы планируете построить сауну с бассейном, то вам необходимо увеличить объем камер с учетом этого обстоятельства.

Составление схемы

После того, как произведен расчет объемов камер, можно приступать к составлению схемы септика для частого дома. В первую очередь нужно решить, сколько камер будет у установки, это зависит от количества перерабатываемых отходов:

Если дом потребляет не более кубометра воды, то рекомендуется строить самодельную одиночную -камерный септик;
В том случае, если водопотребление от 1 до 10 кубометров, то нужно построить двухкамерный септик из бетонных колец;
При расходе воды более 10 м. куб необходимо запланировать изготовление установки, состоящей из трех камер, отстойников и фильтрующего колодца.

Выбор места для установки

Чтобы септики, собранные из железобетонных колец, работали эффективно и не доставляли неудобств хозяевам дома и их соседям, необходимо правильно выбрать место строительства:

не должен располагаться вплотную к дому, расстояние должно быть не менее пяти метров, а другие постройки (например, гараж) – метр;
Необходимо расположить установку как можно дальше от источника хозяйственно-питьевого водоснабжения. Минимальное расстояние 50 метров;

Где купить материалы?

Перед началом строительства септиков из колец необходимо закупить материалы для изготовления камер. Колодезные кольца имеют стандартные размеры и, соответственно, стандартный объем.

Высота колец, как правило, 1 метр, но их диаметр может быть разным. Размеры колец необходимо выбирать с учетом того, какие размеры, по расчетам, должны быть у камер.

Монтаж

Рассмотрим, как происходит монтаж септика из железобетонных колодезных колец с переливом. Сроки строительства значительно сократятся, если у собственника будет возможность использовать строительную технику – землеройную (с ее помощью проводятся земляные работы) и грузоподъемную (для установки колец на место).

Подготовка котлована

В первую очередь необходимо подготовить котлован для установки колец. Котлован должен иметь размеры, превышающие размеры камер, а его глубина определяется количеством используемых железобетонных колец .

Для герметизации камер дно должно быть забетонировано; дополнительная герметизация не требуется, если монтаж осуществляется с помощью колец с дном.

Строительство камер

Чтобы построить септик из ЖБИ своими руками, нужно устанавливать кольца одно над другим, не допуская перекосов и сдвигов. Делать это нужно с помощью грузоподъемного оборудования. Стыки между кольцами замазываются бетонным раствором, это сделает камеры более прочными, кроме того, это дополнительная герметизация стыков.

Гидроизоляция септика из бетонных колец обязательна. Гидроизоляция проводится снаружи и изнутри, стыки замазываются битумной мастикой. Продолжая монтаж, необходимо будет сделать отверстия, через которые трубы будут подведены к камерам септика. Стыки труб с камерой должны быть герметизированы. То есть сначала покрывают раствором, а потом герметизирующей мастикой.

Сверху колодцы закрыты специальными крышками. Септик нуждается в вентиляции. Правильно организованная вентиляция – залог того, что кольцевой септик будет работать без запаха. Вентиляция необходима для удаления метана. Это взрывоопасный газ, поэтому вентиляция — это способ обеспечить безопасность людей.

Если вентиляция септика организована неправильно, то возрастает вероятность проникновения неприятно пахнущих газов в дом. Вентиляция состоит из двух частей – стояка вентиляционного вентилятора, выведенного на крышу, и стояка вентиляционного, устанавливаемого на крышках резервуаров.

Эта вентиляция обеспечивает нормальный воздухообмен. Рекомендуется засыпать котлован глиной. Это обеспечит дополнительную герметизацию септика.

Ремонт и модернизация

Септик из железобетонных колец представляет собой цельную конструкцию, поэтому в ремонте не нуждается. Но только при условии, что установка септика с переливом была проведена без ошибок. Если установка производилась непрофессионально, то ремонт может потребоваться очень быстро. К тому же провести ремонт своими силами вряд ли получится. Чаще всего проще построить новый септик, чем отремонтировать сломанную установку.

Гораздо чаще, чем ремонт, модернизируют септик из бетонных колец. Данная модификация заключается в том, что во втором отсеке установлен аэратор. Аэратор представляет собой пластиковую трубу с многочисленными отверстиями. Воздух в установку подается через аэратор; для этого процесса аэратор соединяется шлангом с компрессором.

Для повышения качества очистки установлен аэратор. Установка, в которой установлен аэратор, обеспечивает высокое качество очистки. Поэтому имеет смысл провести модернизацию и установить аэратор в том случае, если нет возможности организовать дополнительную очистку воды.

Совет! Следует учитывать, что септик, в котором установлен аэратор, является энергозависимой и более сложной конструкцией, поэтому ремонт этой установки потребуется чаще.

Итак, если вы хотите построить недорогое, но эффективно работающее очистное сооружение локальной канализации частного дома, не требующее частых ремонтов, вам стоит выбрать септик из бетонных колец – отзывы о применении этого монтаж позволяют рассчитывать на долгую и эффективную службу, а строительство (при условии использования спецтехники) не требует много времени и сил.

Вопросы вывоза мусора на загородных участках волнуют как дачников, так и владельцев частных домов. Большинство дач и множество небольших населенных пунктов страны не обеспечены возможностью подключения к централизованным сетям. Трудно смириться с этой ситуацией, не так ли?

Двухкамерный септик из бетонных колец позволит вам избавиться от проблем, на строительство которого потребуется минимум средств и усилий. Соорудить такую систему можно без проблем своими руками. Однако даже если планируется привлечение рабочих, знать правила и особенности устройства просто необходимо. Ведь конструкция обязана работать безупречно.

Предлагаем вам ознакомиться с достоверной информацией о строительстве бетонных септиков, об основах проектирования автономной очистной станции и о ее организации. Помимо ценной информации, мы собрали фотографии, схемы и видеоуроки.

Септик, состоящий из двух камер, представляет собой практичную очистную установку, способную перерабатывать органические отходы.

Механизм очистки основан на работе двух сообщающихся отсеков, внутри которых жидкий компонент и нерастворимый твердый компонент разделяются отстаиванием.

Image gallery

Septic Tank Draining – Bilder und Stockfotos

308Bilder

Bilder
Fotos
Grafiken
Vektoren
Videos

AlleEssentials

Niedrigster Preis

Signature

Beste Qualität

Durchstöbern Sie 308

слив септика Фото и фотографии.

Oder starten Sie eine neuesuche, um noch mehr Stock-Photografie und Bilder zu entdecken.

Ein arbeiter installiert einen kanalschal auf einer klärgrube aus betonringen. bau von kanalisationsnetzen für landhäuser – осушение септика стоковые фотографии и сборка

Ein Arbeiter installiert einen Kanalschal auf einer Klärgrube…

unterirdische regenwasser-lagertanks – осушение септика stock-fotos und bilder

Unterirdische Regenwaser tank-installation9003tanks – дренаж септика стоковые фотографии и изображения

Abwasser Tank-Installation

подземный коллектор и дом – 3d иллюстрация – дренаж септиков стоковые фотографии и изображения

Underground Klärgrube und Haus – 3d Иллюстрация

mann arbeiter hält rohr, beetet kanalreinigung im freien. abwasserpumpmaschine entstopfen verstopften schacht – осушение септика фото и фото

Mann Arbeiter hält Rohr, bietet Kanalreinigung Im Freien….

промышленный насос abfälle – осушитель септика сток фото и фото

Industrieller Abfällezrohälle Pump Truck

von wasser aus der abwasserbehandlung – осушение септика стоковые фотографии и изображения

Rohranschlussgeräte zum Saugen von Wasser aus der. ..

klärgrube aus betonringen mit luke für ein privates landhaus. abwasser- und kanalisationsentwässerung – дренаж септика стоковые фотографии и изображения

Klärgrube aus Betonringen mit Luke für ein privates Landhaus….

legen sie das abwassersymbol isoliert auf schwarzem und weißemhintergrund fest. каналрор. aus dem rohr, das flüssigkeit in den fluss fließt. вектор-иллюстрация – слив септика сток-график, -клипарт, -мультфильмы и -символ

Legen Sie das Abwassersymbol isoliert auf schwarzem und weißem…

klärteich – сток септика сток-фото и сборка -fotos und bilder

Ein Arbeiter in Schutzkleidung, der einen Schlauch hält, pumpt…

Chemical weiteren verfahren in wasseraufbereitungsanlage – дренаж септика Stock-fotos und bilder

Chemical weiteren Verfahren in Wasseraufbereitungsanlage

glühende neonlinie abwasser-symbol isoliert auf ziegelwandhintergrund. каналрор. aus dem rohr, das flüssigkeit in den fluss fließt. вектор-иллюстрация – сток-графика септика, -клипарт, -мультфильмы и -символ

Glühende Neonlinie Abwasser-Symbol isoliert auf Ziegelwand. ..

abwasser tank lkw. каналонасосная машина. септическая машина – слив септика стоковые фото и фотографии

Abwasser Tank LKW. Каналнасосмашина. Septic TRUCK

kläranlage – осушение септика фото и изображения

Kläranlage

schwarzes abwasser-symbol isoliert auf weißemhintergrund. каналрор. aus dem rohr, das flüssigkeit in den fluss fließt. setzen sie symbole bunt. вектор-иллюстрация – сток септика графика, -клипарт, -мультфильмы и -символ

Schwarzes Abwasser-Symbol isoliert auf weißem Hintergrund….

der mann öffnet die kanalluke. установка и установка септика – слив септика стоковые фотографии и сборка

Der Mann öffnet die Kanalluke. Установка и Wartung von Klärgr

ein versorgungsarbeiter hebt einen kanaldeckel für die kanalisation und das abpumpen von fäkalien an. septic auf einem wohngrundstück – septic tank draining stock-fotos und bilder

Ein Versorgungsarbeiter hebt einen Kanaldeckel für die…

abwasserkanal und regenwasser – septic tank draining stock-fotos und bilder

Abwasserkanal und Regenwasser

undichte und umweltverschmutzende klärgrube – septic tank draining фото и фотографии

Undichte und umweltverschmutzende Klärgrube

подземный коллектор и дом – 3D иллюстрации – дренаж септика стоковые фотографии и изображения

подземные краны и дом – 3D иллюстрации – осушение септика, фото и фото

Die Kunststoffabdeckung der Klärgrube unter dem städtischen. ..

politische versprechen sind poop tanker truck zeichen – осушение септика, фото и фото

Politische Versprechen sind Poop Tanker Truck Zeichen

abwasserentsorgungsbereich. – слив септика фото и фото

Abwasserentsorgungsbereich.

edelstahl-aschenbecherbehälter mit zigarettenkippen. nahaufnahme, draufsicht – слив септика фото и фото

Edelstahl-Aschenbecherbehälter mit Zigarettenkippen. Nahaufnahme,

Vergiftung des Flusses – дренаж септика, фото и изображения

Vergiftung des Flusses

prozess der industriellen abfallbehandlung – сток септика, графика, -клипарт, -мультфильмы и -символ

Prozess der Industriellen Abfallbehandlung

sammelgrube mit milchabfällen – дренаж септика стоковые фотографии и изображения

Sammelgrube mit Milchabfällen

schwarze linie abwasser-symbol isoliert auf weißemhintergrund. каналрор. aus dem rohr, das flüssigkeit in den fluss fließt. вектор – септик сток сток-графики, -клипарт, -мультфильмы и -символ

Schwarze Linee Abwasser-Symbol isoliert auf weißem Hintergrund. …

linienabwassersymbol isoliert auf grauem undergrund. абвассеррор. aus dem rohr fließt flüssigkeit in den fluss. buntes gliederungskonzept. вектор – дренаж септика сток-график, -клипарт, -мультфильмы и -символ

Linienabwassersymbol isoliert auf grauem Hintergrund….

festlegen von liniensymbolen der kanalisation – сток септика – графика, -клипарт, -мультфильмы и -symbole абвассеррор. aus dem rohr fließt flüssigkeit in den fluss. квадратное пятно. вектор – дренаж септика сток-графика, -клипарт, -мультфильмы и -символ

Изометрические символы Abwassersymbol isoliert auf blauem und…

schwarzes abwassersymbol isoliert auf Transparentem Hintergrund. каналрор. aus dem rohr, das flüssigkeit in den fluss fließt. вектор – сток септик бак-графика, -клипарт, -мультфильмы и -символ

метки Abwassersymbol isoliert auf Transparentem Hintergrund….

schwarze linie abwassersymbol isoliert auf weißem hintergrund. абвассеррор. aus dem rohr fließt flüssigkeit in den fluss. синий символ.

вектор – дренаж септика сток-график, -клипарт, -мультфильмы и -символ

Schwarze Linie Abwassersymbol isoliert auf weißem Hintergrund….

линия сточных вод-символ isoliert auf weißem Hintergrund. каналрор. aus dem rohr, das flüssigkeit in den fluss fließt. бунтес умриссконцепт. вектор – септик сток сток-графика, -клипарт, -мультфильмы и -символ

Линия сточных вод-символ isoliert auf weißem Hintergrund. Каналрор.

festlegen von liniensymbolen der kanalisation – дренаж септика стоковая графика, -клипарт, -мультфильмы и -символ

Festlegen von Liniensymbolen der Kanalisation

линия сточных вод-символ isoliert auf weißemhintergrund. каналрор. aus dem rohr, das flüssigkeit in den fluss fließt. бунтес умриссконцепт. вектор – септик сток сток-графика, -клипарт, -мультфильмы и -символ

Линия сточных вод-символ isoliert auf weißem Hintergrund. Каналрор.

isometrische linie abwassersymbol isoliert auf rosa und orange, blauem hintergrund. абвассеррор. aus dem rohr fließt flüssigkeit in den fluss.

квадратное пятно. вектор – дренаж септика сток-график, -клипарт, -мультфильмы и -символ

Изометрические линии Abwassersymbol isoliert auf rosa und orange,…

setzen sie liniensymbole der kanalisation – дренаж септика стоковые графики, -клипарты, -мультфильмы и -symbole абвассеррор. aus dem rohr fließt flüssigkeit in den fluss. setzen sie symbole bunt. вектор – дренаж септика сток-графика, -клипарт, -мультфильмы и -символ

Schwarze Linie Abwassersymbol isoliert auf weißem Hintergrund….

chemische entwässerungsleitung zum septischen system für den behandlungsprozess. – сток септика фото и фото

Chemische Entwässerungsleitung zum septischen System für den…

Goldenes und silbernes abwassersymbol isoliert auf schwarzemhintergrund. абвассеррор. aus dem rohr fließt flüssigkeit in den fluss. лангер шаттенстил. вектор – дренаж септика сток-график, -клипарт, -мультфильмы и -символ

Золотые и серебряные Abwassersymbol isoliert auf schwarzem…

schwarze linie abwassersymbol isoliert auf weißemhintergrund.

абвассеррор. aus dem rohr fließt flüssigkeit in den fluss. вектор – сток септика графика, -клипарт, -мультфильмы и -символ

Schwarze Linee Abwassersymbol isoliert auf weißem Hintergrund….

isometrische linie abwassersymbol isoliert auf Weißem Hintergrund. абвассеррор. aus dem rohr fließt flüssigkeit in den fluss. оранжевый фарбен квадратный вкус. вектор – дренаж септика сток-график, -клипарт, -мультфильмы и -символ

Изометрическая линия Abwassersymbol isoliert auf weißem Hintergrund.

linienabwassersymbol isoliertes nahtloses muster auf weißem Hintergrund. абвассеррор. aus dem rohr fließt flüssigkeit in den fluss. вектор – сток септика – графика, -клипарт, -мультфильмы и -символ

Linienabwassersymbol isoliertes nahtloses Muster auf weißem…

bau einer klärgrube für ein landhaus. ein arbeiter im total steht auf den betonringen einer klärgrube mit luke – дренаж септика стоковые фотографии и изображения

Bau einer Klärgrube für ein Landhaus. Ein Arbeiter im Total. ..

schwarze linie abwassersymbol isoliert auf weißemhintergrund. абвассеррор. aus dem rohr fließt flüssigkeit in den fluss. вектор – септик сток сток-графики, -клипарт, -мультфильмы и -символ

Schwarze Linee Abwassersymbol isoliert auf weißem Hintergrund….

graues abwassersymbol isoliert auf weißem Hintergrund. абвассеррор. aus dem rohr fließt flüssigkeit in den fluss. вектор – дренаж септика сток-график, -клипарт, -мультфильмы и -символ

Graues Abwassersymbol isoliert auf weißem Hintergrund….

Набор иконок stahlbetonringe. Lineare Silhouette mit Schwarzer kontur. seitenansicht фон oben. векторные графические иллюстрации. das isolierte objekt auf weißemhintergrund. изолирен. – дренаж септика сток-графика, -клипарт, -мультфильмы и -символ

Набор иконок Stahlbetonringe. Lineare Silhouette mit schwarzer Kontur.

bau einer klärgrube. große betonringe, die in den boden eingebette sind, von oben eine offene kanalluke, ungeschützt durch eine abdeckung vor absturz – дренаж септика стоковые фотографии и изображения

Bau einer Klärgrube. Große Betonringe, die in den Boden…

ein abflussrohr, abwasser oder abwasser leitet abwasser aus der fabrikindustrie in einen fluss ab. wasser fließt im verschmutzungskonzept. – сток септика фото и фото

Ein Abflussrohr, Abwasser oder Abwasser leitet Abwasser aus der…

kanalentwässerungsgitter auf dem rasen mit grüner grasklärgrubenabdeckung. – слив септика фото и фото

Kanalentwässerungsgitter auf dem Rasen mit grüner Grasklärgrubenab

Reinigung der kanalisation sonderausstattung, versorgungsdienst der stadt. – дренаж септика сток-фотографии и изображения

Reinigung der Kanalisation Sonderausstattung, Versorgungsdienst…

eine willkommensfolie von einem septischen dienstleistungsunternehmen – сток септика-графика, -клипарт, -мультфильмы и -символ

Eine Willkommensfolie von eine. Схема

септище бака. септическую систему и схему абфлюссфельда. eine unterirdische klärgrube illustration. – слив септика сток-график, -клипарт, -мультфильмы и -символ

Схема резервуара септище. Septisches System und Abflussfeldschema.

aufbereitete wassertanks in großer zahl aufgereimt. Weißer Hintergrund. 3D-рендеринг. – слив септика фото и фото

Aufbereitete Wassertanks in großer Zahl aufgereimt. Weißer…

klärgrubensymbol – lagerung von abwasser – септик, осушающий фондовую графику, -клипарт, -мультфильмы и -symbole

Klärgrubensymbol – Lagerung von Abwasser

ein rettungsteam hält eine rote kiste mit “комплект для разлива” – industrielle notfallszene. – слив септика фото и фото

Ein Rettungsteam hält eine rote Kiste mit “Spill Kit” -…

behandelte wassertanks reihenweise aufgereiht. Weißer Hintergrund. 3D-рендеринг. – слив септика фото и фото

Behandelte Wassertanks reihenweise aufgereiht. Вайссер Хинтергрунд.

Линия сточных вод-символ isoliert auf weißem Hintergrund. Каналрор.

фон 6

Septic Tank – Bilder und Stockfotos

10.022Bilder

Bilder
Fotos
Grafiken
Vektoren
Videos

AlleEssentials

Niedrigster Preis

Signature

Beste Qualität

Durchstöbern Sie 10.022

septic tank Stock- Фотографии и фотографии. Oder starten Sie eine neuesuche, um noch mehr Stock-Photografie und Bilder zu entdecken.

Ein arbeiter installiert einen kanalschal auf einer klärgrube aus betonringen. bau von kanalisationsnetzen für landhäuser – стоковые фотографии и изображения септиков

Ein Arbeiter installiert einen Kanalschal auf einer Klärgrube…

unterirdische regenwasser-lagertanks – septic tank stock-fotos und bilder

Unterirdische Regenwasser-Lagertanks

rohölpreiszeile icon design – septic tank stock-grafiken, -002le, -cartoons Rohölpreiszeile Icon Design

gefährliche güter – стоковые фото и фотографии септика

Gefährliche Güter

gasspeicher bei sonnenuntergang.

– стоковые фото и фотографии септика

Gasspeicher bei Sonnenuntergang.

abwasser tank-installation – стоковые фото и фотографии септиков

Abwasser Tank-Installation

танкер lkw gefahrgut – септик стоковые фото и фото

Tanker Lkw Gefahrgut

abwassertankwagen. канал насосенмашина. septischer lkw - стоковые фото и фотографии септика

Abwassertankwagen. Каналпумпенмашина. Septischer LKW

большой трубопровод в абстрактном нефтеперерабатывающем заводе – стоковые фотографии и изображения септиков

Большой трубопровод в абстрактном нефтеперерабатывающем заводе

значок химической промышленности – выберите серию – септик стоковые изображения, -клипарт, -мультфильмы и -символ

Chemische Industrie-Ikonen – Select Serie

underground klärgrube und haus – 3d illustration – septic tank stock-fotos und bilder

Undenground Klärgrube und Haus – 3d Illustration

entleerung der klärgrube, reinigung der kanalisation – фото и фото септика0002 Klärgrubenabdeckung unterirdisches Abfallbehandlungssystem

Лагерная площадь химической промышленности – стоковые фотографии и конструкции септиков

Лагерная площадь химической промышленности

Industrie-konzept.

Reihe von verschiedenen abbildung Silhouetten Barrel for verschiedene flussigkeiten: wasser, öl, biokraftstoff, взрывчатое вещество, chemische, radioaktive, giftige, gefährliche, gefährlich, brennbare и giftige substanzen und flussigkeiten. вектор – септик сток-графика, -клипарт, -мультфильмы и -символ

Индустри-Концепт. Reihe von verschiedenen Abbildung Silhouetten…

schwerer lkw mit einer chrommetallfarbenen zisterne rauscht die straße entlang. – стоковые фото и фотографии септика

Schwerer Lkw mit einer chrommetallfarbenen Zisterne rauscht die…

legen einer luke auf einem kanalbrunnen. der mann stärkt den hals der klärgrube – стоковые фото и фотографии септика

Legen einer Luke auf einem Kanalbrunnen. Der Mann stärkt den…

arbeiter rollen der holzfass mit toxin – стоковые фото и фото септика

Arbeiter Rollen der Holzfass mit Toxin

verflüssigt Топки для нефтяных газов и инженер-нефтехимик – стоковые фото и фотографии септиков

Профессионал в униформе Umgang mit Chemikalien

Satz Fässer 3D Rendern – стоковые фото и изображения септиков

Satz Fässer 3D Rendern

blaue fässer auf holzpaletten in lager – стоковые фото и изображения септиков

Blaue Fässer auf Holzpaletten in Lager

Коррозионно-химический символ на химическом резервуаре – септик фото и фотографии

Коррозионно-химический символ на химическом резервуаре

Автоцистерна.

– стоковые фото и фотографии септика

Автоцистерна.

rote fässer in folie verpackt. – стоковые фотографии и изображения септиков

Rote Fässer в упаковке Folie verpackt.

verschiedene behälter mit gefährlicher chemischer flüssigkeit in reihenlinie – графика запаса септика, -клипарт, -мультфильмы и -символ

Verschiedene Behälter mit gefährlicher chemischer Flüssigkeit in…

die nahaufnahme von blue farbe gefährliche gefährliche chemische fässer. – фото и фото септика

die Nahaufnahme von blue Farbe gefährliche gefährliche…

klärgrube aus betonringen mit luke für ein privates landhaus. abwasser- und kanalisationsentwässerung – фото и фото септика

Klärgrube aus Betonringen mit Luke für ein privates Landhaus….

undichtes fass brennbaren flüssigkeit auf glänzenden bodenbelag verschütten – сток фото и фото септика

нечеты Фасс Бреннабрен Флюссигкит auf Glänzenden Bodenbelag …

Fettfalle в Die Fabrik Putzen – септический резервуар stock -fotos und bilder

Fettfalle in Diebrik Putzen

reinigrung von Klärerder -Speptic neblesgre -nemler -nemler -vongreler -vongreler -vongreler -vongreler -vongreler -vongreler -vongreler -vongreler -vongreler -vongremler

ringrer -vongremler

nembregr.

saugen von wasser aus der abwasserbehandlung – стоковые фотографии и фото септика

Rohranschlussgeräte zum Saugen von Wasser aus der…

nachfüllen eines autos mit kraftstoff an der tankstelle. Горизонтали билд мит kopierfläche. – стоковые фото и фотографии септика

Nachfüllen eines Autos mit Kraftstoff an der Tankstelle….

abwasser tank-system – стоковые фото и изображения для септиков und -symbole

Öl und Erdöl-Industrie Symbole

klärgrubenabdeckung unterirdisches abfallbehandlungssystem – стоковые фотографии и изображения септика

Klärgrubenabdeckung unterirdisches Abfallbehandlungssystem

mann arbeiter hält imfreiget rohr, bietunget. abwasserpumpmaschine entstopfen verstopften schacht – стоковые фотографии и изображения септиков

Mann Arbeiter hält Rohr, beetet Kanalreinigung Im Freien….

Установка резервуара для отвода воды – стоковые фото и изображения септика

Установка резервуара для отвода воды

Система отвода воды – фотографии и изображения для резервуара для отвода воды

Система очистки

bagger mit gitterschaufel steht auf einem bauschutthaufen, vor dem ein erdaushubbehälter gelagert ist – септическая цистерна, фото и фотографии

Bagger mit Gitterschaufel steht auf einem Bauschutthaufen, vor. ..

metallfässer auf der baustelle, feuerwehrflaschen. große gasbehälter mit einem verschluss. zylinder haben einen schraubverschluss. die karosserie ist in grauer farbe mit rost лакьерт – стоковые фото и фотографии септика

Metallfässer auf der Baustelle, Feuerwehrflaschen. große Gasbehält

ausrüstung in großen fabriken – septic tank stock-fotos und bilder

Ausrüstung in großen Fabriken

brennbares fass durch roten sonnenuntergang – 3d-rendering – septic tank stock-fotos und bilder

Brennbares Fass durch roten Sonnenuntergang – 3D-Rendering

sanitär -abfluss-rohr ist mit Sickergrube für die abfallbehandlung verbunden werden – стоковые фото и фотографии септика

Sanitär-Abfluss-Rohr ist mit Sickergrube für die…

современная химическая фабрика. havy industrie – стоковые фото и фотографии септиков

Moderne Chemifabrik. Havy Industrie

entzündbare flüssige 3d render bild – septic tank stock-fotos und bilder

Entzündbare flüssige 3d Render Bild

kleine raffinerie mit rauchenden schornsteinen und vielen lagertanks für flüssigkeiten – septic tank stock-fotos und bilder

Kleine Raffinerie mit rauchenden Schornsteinen und vielen. ..

regenwassertank ist im garten an der laube – стоковые фото и фотографии септиков

Regenwassertank ist im Garten an der Laube

holzlager mit baumaterialien. viele bautaugliche strukturen werden in einem lager gelagert. Holzrahmen aus brettern – стоковые фото и фотографии септика

Holzlager mit Baumaterialien. viele bautaugliche Strukturen…

ölbehälter in moderner raffinerieanlage bei blauem himmel – стоковые фотографии и изображения септиков

ölbehälter Moderner Raffinerieanlage bei blauem Himmel

sortierung von hausmüll – стоковые фотографии и изображения септиков

Sortierung von Hausmüll

канализация lkw auf der straße – септик стоковые фотографии и изображения каналрор. aus dem rohr, das flüssigkeit in den fluss fließt. вектор-иллюстрация – септик сток-графика, -клипарт, -мультфильмы и -символ

Legen Sie das Abwassersymbol isoliert auf schwarzem und weißem…

chemische raffinerie – септик сток-фотографии и изображения

Chemische Raffinerie

система септических резервуаров.

Промышленная вентиляция в Москве строительство монтаж в Подольске

Устройство и схемы переливного септика

Устройство канализации из бетонных колец

Однокамерный септик

Многокамерный септик

Строительство открытым способом

Как сэкономить на строительстве?

Делаем септик своими руками

Как сделать септик из бетонных колец — пошаговая инструкция

Видео — Септик без откачки своими руками

Пошаговая инструкция по монтажу септика из колец

Цены на гранитную щебень

Второй способ обустройства колодцев

Советы по монтажу колодцев

Конструкция и монтаж септика из бетонных колец

Переливные септики из герметичных резервуаров – еврокубов

Расположение септика

Этапы строительства

Видео описание

Как выбрать оптимальное место для септика

Подготовка котлована

Монтаж колец и канализационных труб

Герметизация и гидроизоляция

Монтаж люка и засыпка

Как происходит запуск септика в работу

Какие правила нужно соблюдать при обслуживании септика

Рекомендации опытных строителей

Разновидности

Очистное сооружение без откачки

Устройство переливного очистного сооружения

Септик из бетонных колец своими руками

Выбираем место

Виды и принцип работы септиков

Накопительный

Переливной

Подготовка к монтажу

Установка бетонных колец

Септик из бетонных колец под ключ

Наиболее распространенные материалы

Преимущества септика из бетонных колец

Стоит ли устанавливать септик из бетонных колец своими руками?

Ошибки при установке септика своими руками

Планирование схемы расположения и объёма колодца для септика

Монтаж септика из бетонных колец под ключ

Устройство переливного септика из бетонных колец в Оренбурге: 100-товаров: бесплатная доставка, скидка-10% [перейти]

Септик из бетонных колец – своими руками

Условия при которых нельзя ставить септик из колец

Септик из бетонных колец своими руками

Септик из бетонных колец: как сделать своими руками

Септик из бетонных колец: преимущества и недостатки

Устройство септика из бетонных колец: этапы работ и их особенности

устройство, схема, установка + установка

Как разместить септик на участке?

Нюансы расчета необходимой мощности

Схемы септиков

Установка септика с двумя отстойниками

Шаг №1 – выбор расходных материалов и инструментов

Шаг №2 – рытье котлована под септик

Этап №3 – установка отстойников

Этап №4 – установка системы вентиляции

Шаг №5 – установка системы фильтрации

Вариант №1 – обустройство фильтрующего поля

Вариант №2 – установка фильтрующего колодца

Этап №6 – подготовка к запуску

Выводы и полезное видео по теме

Двухкамерный септик из бетонных колец: инструктаж по строительству

Применение бетонных колец: плюсы и минусы

Расчет объема резервуара

Выбор места для очистных сооружений

Технология монтажа септика

Закупка материалов и комплектующих

Земляные работы

Заливка фундамента и возведение стен

Гидроизоляционные мероприятия

Особенности создания фильтрационной камеры

Выводы и полезное видео по теме

правила монтажа, виды, подготовительный этап и цена

Текущие требования к устройству канализационных колодцев

Типы скважин
