как реле обеспечивает защиту электроприборов, как защитить сеть 380 В

Электрические приборы сегодня присутствуют в каждом доме. Удобство их использования и срок службы напрямую зависит от подаваемого напряжения. Зачастую в бытовых сетях происходят скачки, из-за которых современная электроника выходит из строя. Уберечь её от поломок помогут специальные приборы, такие как реле защиты от перенапряжения, устройство защитного отключения и другие.

• Причины и последствия перенапряжения
• Стабилизатор тока
• Защитное реле и УЗО
• Стабилизация сетей 380 вольт

Причины и последствия перенапряжения

Сетевое перенапряжение может быть чревато поломкой дорогостоящих приборов. Есть несколько факторов, по которым величина напряжения в сети резко меняется:

• Неверное соединение проводов в щите. Случается это чаще всего из-за банальной невнимательности. Если подлежащие соединению провода были перепутаны, это приведёт к возникновению скачка.
• Разрыв нулевого провода. Именно он отвечает за то, чтобы в сети было правильное ровное напряжение без перепадов. Его разрыв непременно повлечёт за собой сбой, при котором один участок электрической цепи получит 220 В, а другой — 380 В.
• Просчёт операторов. В процессе работы на подстанциях иногда специалисты производят несогласованное регулирование подаваемого тока.
• Электропитание от одной линии. Такие линии обладают заводом очень большой величины. Когда всё оборудование, подключённое к ней, одномоментно запускается, внутри сети происходит резкий подъём тока.
• Природные факторы. В первую очередь к таким факторам относится гроза. Разряд молнии, попадающий в линию электропередач, провоцирует импульсное напряжение, достигающее десятков тысяч вольт. Чтобы не нарушить работу электрических приборов в такой ситуации следует в обязательном порядке обесточивать их во время грозы либо заранее позаботиться об установке молниезащиты.

Современные приборы, работающие от электросети, создаются с учётом возникновения небольшого перенапряжения.

Если его величина не превосходит 1000 В, то благодаря встроенной защите поломки не случаются. Но в случаях когда перепад превышает установленную норму, наступает короткое замыкание, проявляющееся в перегреве проводов, пробоях изоляционной оболочки, появлению искр. Подобная ситуация весьма опасна для человека.

Стабилизатор тока

Опасность короткого замыкания заключается в том, что оно может вызвать возгорание оборудования и пожар. Именно поэтому защита от перенапряжения сети 220 В, применяемого в быту, чрезвычайно важна. Для этих целей потребители часто используют стабилизатор напряжения. При его выборе необходимо учитывать следующие характеристики:

• Тип сети. По числу проводов они делятся на однофазные (с двумя проводами) и трехфазные (с четырьмя проводами).
• Мощность. Перед приобретением стабилизатора следует посчитать суммарную нагрузку всех устройств, которые планируется защитить. Показатель мощности защитного прибора должен на ступень превосходить полученное число.
• Пусковой ток. Этот параметр необходимо брать во внимание при защите устройств с асинхронными двигателями (насосов, холодильников). Для их бесперебойной работы требуется стабилизирующее устройство с запасом до 25%.

Что касается необходимого числа стабилизирующих приборов, то оно зависит от того, сколько электрических устройств работает в одной сети. Система, состоящая из 2−3 маломощных электроустройств, будет эффективно работать при наличии одного стабилизатора, встроенного в неё на входе.

Если в электросистему входит много мощных постоянно функционирующих дорогостоящих устройств, каждое из них придётся защищать отдельным стабилизатором.

Защитное реле и УЗО

Уменьшенным вариантом стабилизатора является реле защиты от перенапряжения. В зависимости от модификации оно может иметь вид:

• Удлинителя. Имеет несколько розеток, защищённых одним предохранителем.
• Электрической вилки (модель «Зубр»). Присоединяется к квартирной розетке, имеет цифровое табло, на котором высвечивается уровень напряжения в данный момент.
• Отдельного модуля, устанавливающегося на DIN-рейку в электрощитке (модель «Барьер»). Способен обезопасить всю технику в пределах одной квартиры (дома). Для этого его потребуется установить внутри распределительной коробки.

Все модели защитных реле имеют схожую схему работы и могут обезопасить как отдельное устройство (компьютера, телевизора и др.), так и несколько приборов. Преимущество реле перед стабилизатором заключается в быстроте его действия. Скорость срабатывания однофазного прибора в случае перенапряжения в сети 220 В составляет несколько наносекунд.

С помощью трехфазного реле может быть обеспечена защита от перенапряжения в сети 380 вольт, которое используется для работы городского транспорта (метро, трамваев, троллейбусов).

Ещё одна возможность обезопасить домашнюю электросеть — приобрести устройство защитного отключения (УЗО), отличающееся высоким качеством при достаточно невысокой стоимости. В процессе его работы происходит сравнение величины тока в фазном и нулевом проводнике. При наличии высокой разницы между показателями срабатывает автоотключение. Для полноценной защиты от опасных скачков тока УЗО должно дополняться специальным датчиком, сигнализирующим о перенапряжении и отключающим электропитание приборов.

Стабилизация сетей 380 вольт

Электросетям, работающим под напряжением в 380 В, отводится важная роль. С их помощью обеспечивается работа общественного транспорта (троллейбусов, электричек, метро), работают уличные фонари, электрифицируются частные дома в посёлках. Защита высоковольтных линий имеет свои особенности:

• Должно постоянно отслеживаться распределение электричества по фазам.
• Для предохранения от перепадов лучше использовать несколько однофазных приборов, чем один трехфазный. Таким образом удастся сохранить электропитание в сети при выходе из строя одного стабилизирующего прибора. Ремонт такого прибора обойдётся дешевле.
• Работа электродвигателей в высоковольтной системе должна быть защищена трехфазными стабилизирующими устройствами.

При выборе стабилизирующих агрегатов, обеспечивающих защиту высоковольтных систем, следует обращать внимание на их основные характеристики. Как и в случае с сетями 220 вольт, основными параметрами считаются мощность, скорость срабатывания, срок службы, удобный интерфейс, регулировка настроек, стоимость.

Защита от перенапряжения сети 🔌 220в, 380в и скачков напряжения для дома и квартиры

Современная жизнь приводит к появлению все большего количества сложной бытовой техники, оборудования и электроники в наших домах и квартирах. При этом качество электроснабжения желает быть лучшим по различным причинам. С другой стороны, промышленность предлагает целый ряд электротехнических приборов, позволяющих решать обозначенные проблемы своими руками в собственном жилье. Давайте познакомимся с ними и сделаем свой выбор.

Контроль уровня напряжения в сети

Содержание

• 1. Виды скачков напряжения в сети электроснабжения
• 2. Как защищают бытовую технику пробки и автоматы
• 3. Зачем в домашней сети подключают УЗИП
• 4. Функции УЗО в схеме электроснабжения дома
• 5. Защита электроприборов с помощью стабилизатора напряжения
• 6. Альтернативный вариант — реле контроля напряжения в сети
• 7. Как работает реле контроля фаз в сети 380В
• 8. От чего защищает ИПБ
• 9. Чем поможет сетевой фильтр
• 10. Система защиты от скачков напряжения своими руками
• 11. Комментарии посетителей по теме статьи

Виды скачков напряжения в сети электроснабжения

Трудно выбрать правильную систему защиты от перепадов напряжения, не зная их природу и характер. При этом все они имеют природный или техногенный характер:

1. Зачастую напряжение в сети становится стабильно низким. Причина – перегрузка устаревшей линии электропередачи (ЛЭП), например, в результате массового подключения электронагревателей или кондиционеров в соответствующий сезон.
2. В этих же условиях напряжение может оказаться завышенным длительное время при недостаточной нагрузке.
3. Возможна ситуация, когда при стабильном общем уровне питания в линии электроснабжения появляются импульсы и скачки высокого напряжения. Причиной бывает работа сварочного аппарата, мощного электроинструмента, технологического оборудования или некачественного контакта в ЛЭП.
4. Довольно неприятной неожиданностью является обрыв нулевого провода в сети 380 В питающей подстанции. В результате различной нагрузки по трем фазам возникает перекос напряжения, то есть на Вашей линии оно окажется слишком низким или завышенным.
5. Удар молнии в ЛЭП вызывает огромный скачок перенапряжения, что приводит к выходу из строя и бытовой техники, и внутренней проводки зданий, что приводит к пожару.

Как защищают бытовую технику пробки и автоматы

Долгое время в наших домах и квартирах универсальным средством обороны от перечисленных выше неприятностей оставались плавкие предохранители под названием пробки. На смену им пришли современные автоматические выключатели (автоматы), и бесшабашный народ перестал ставить «жучки», восстанавливая сгоревшие пробки. Сегодня во многих квартирах автоматические выключатели остаются практически единственным средством защиты от проблем в домашней электросети.

Автоматические выключатели приходят на смену плавким предохранителям

Во время работы автоматический выключатель срабатывает, когда протекающий через него ток превышает значение, указанное на его корпусе. Это позволяет защитить электропроводку от перегрева, короткого замыкания и возгорания в случае перегрузки. При этом перенапряжение успевает вывести из строя электронику, а при коротком скачке автомат даже не сработает.

Таким образом, мощный импульс, вызванный ударом молнии, проходит через автоматический выключатель и может пробить проводку с перечисленными последствиями.

Иными словами, от повышенного напряжения и его скачков или перепадов автомат не спасает.

Зачем в домашней сети подключают УЗИП

Специально для организации системы защиты от ударов молнии и возникающих при этом импульсов перенапряжения разработаны УЗИП – устройства защиты от импульсных помех. Отметим, что ЛЭП имеют определенные средства компенсации ударов молнии. Также в блоках питания современных электронных устройств имеются УЗИП класса III.

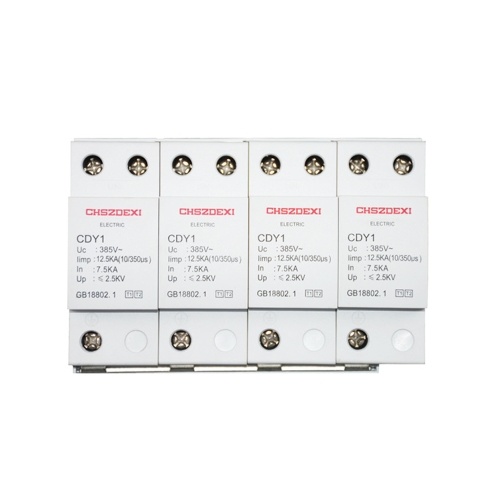

Модульные УЗИП для монтажа в электрощите

Однако этого недостаточно, если Вы живете в частном доме, запитанном от воздушной линии электропередачи. Методика выбора и подключения УЗИП приводится в статье «Устройство защиты от импульсных грозовых перенапряжений, схема подключения». В любом случае для защиты от молнии поможет громоотвод, о котором рассказано в статье «Как правильно сделать громоотвод и молниезащиту в частном доме своими руками».

Функции УЗО в схеме электроснабжения дома

В схеме электроснабжения современного дома обязательно присутствует УЗО – устройство защитного отключения. Его основное предназначение – защита людей от удара электрическим током, а также защита электропроводки от пробоя и утечки, что может привести к пожару. Методика выбора и подключения УЗО приводится в специальной статье.

Однофазное и трехфазное УЗО

Несомненно, если в Вашем доме еще не установлено УЗО, это нужно обязательно сделать. При этом от перепадов напряжения устройство защитного отключения спасает лишь в некоторой степени и косвенным образом.

Защита электроприборов с помощью стабилизатора напряжения

Электрический стабилизатор — это прибор, который поддерживает на выходе стабильное напряжение при его изменении на входе в допустимых пределах. Прибор может иметь различную мощность и обеспечивать стабильное электропитание всего дома, либо отдельных потребителей.

Стабилизаторы напряжения различной мощности

Стабилизатор прекрасно справляется с коррекцией медленно меняющегося пониженного или повышенного напряжения. В зависимости от принципа работы он компенсирует резкие скачки или импульсы перенапряжения в разной степени.

В современных агрегатах имеется функция отключения подачи питания, когда его уровень в сети принимает предельные значения. После возвращения входного напряжения к допустимой величине электроснабжение восстанавливается.

При этом прибор не защищает от грозового перенапряжения.

Из рассмотренных нами устройств стабилизатор является наиболее дорогим. Читайте статью «Как правильно выбрать бытовой стабилизатор напряжения 220в для дачи и частного дома».

Альтернативный вариант — реле контроля напряжения в сети

Бюджетной альтернативой стабилизатору является реле контроля напряжения, которое выполняет оговоренную нами функцию отключения электропитания при выходе напряжения в сети за допустимые пределы. В зависимости от исполнения, устройство срабатывает при перенапряжении, либо контролирует и его нижний уровень.

Варианты модульных реле напряжения

Существуют модификации реле, которые восстанавливают питание автоматически при его возвращении к допустимым пределам, или это нужно делать вручную. Наиболее совершенные устройства предоставляют возможность установки уровней напряжения, при которых наступает отключение потребителей и времени задержки при возвращении питания. Например, холодильник нельзя включать в сеть повторно в течение пяти минут, чтобы не повредить компрессор. Именно такое значение можно задать на реле.

Реле напряжения ASV-3M после срабатывания необходимо включить вручную

При этом реле не обеспечивает стабильное напряжение, не компенсирует импульсные скачки и не защищает от грозового перенапряжения. Иными словами, такой способ защиты подходит в ситуации, когда напряжение в сети нормальное, но возможны его редкие и значительные отклонения, в том числе, в результате аварии в сети электроснабжения.

Реле напряжения для маломощных потребителей

Существуют варианты исполнения для защиты отдельных потребителей в виде удлинителя или моноблока с вилкой и розеткой. Эти устройства рассчитаны на ток нагрузки 6-16А. Аналогичные приборы в модульном исполнении монтируются на электрощите.

Реле модульного типа может иметь на выходе переключающую группу контактов, нормально разомкнутые контакты, а также две отдельные группы нормально разомкнутых или нормально замкнутых контактов. Это позволяет реализовать разные варианты управления питанием потребителей.

Монтажная схема подключения реле напряжения в сети 220В

Электромонтаж реле напряжения модульного типа можно выполнить по вышеприведенной иллюстрации. В любом случае устройство подключается после входного автомата. Нулевой провод подсоединяется к клемме N, а провода фазы — к нормально разомкнутым контактам реле.

Для защиты более дорогого устройства его номинальный рабочий ток выбирается на ступень выше, чем значение, указанное на корпусе входного автомата. Например, если перед реле установлен автомат на 40А, выбирают прибор с номинальным значением 50А.

Если устройство с необходимым значением рабочего тока отсутствует, либо стоит слишком дорого, его можно заменить реле напряжения с минимальным параметром нагрузки. При этом к его выходу подключается контактор необходимой мощности или пускатель, который подает напряжение на потребители.

Схема подключения реле напряжения с применением контактора

Электромонтаж реле напряжения в паре с контактором приведен на схеме. В данном примере собственно реле напряжения подключается также после входного автомата, счетчика и УЗО. Провод фазы с выходного контакта реле подключается к клемме управляющей обмотки контактора, а к ее второй клемме подсоединяется нулевой провод (выступающая часть корпуса). На выходные клеммы контактора (дальняя часть корпуса) сверху подаются фаза питания и ноль, а снизу подключаются провода фазы и нуля потребителей.

При наличии нормального уровня напряжения в сети реле контроля замыкает выходные контакты и подает питание на обмотку контактора. Он, в свою очередь, замыкает выходные контакты и подает питание потребителям. При отсутствии напряжения в сети или выходе его за допустимые пределы цепи последовательно разрываются и питание нагрузки отключается.

Схема подключения нескольких реле напряжения в однофазной сети

В ряде случаев удобно использовать несколько реле напряжения для разных типов потребителей. При этом для наиболее дорогих электронных потребителей, как, например, компьютеры, можно задать с помощью соответствующего реле допустимый диапазон входного питания в пределах 200-230В.

Бытовым электроприборам с электродвигателями, как, например, холодильник или стиральная машина, можно установить диапазон напряжения 185-235В. Потребители типа утюга, обогревателя или водонагревателя могут питаться напряжением 175-245В. Внутренние таймеры реле можно настроить на разное время задержки возобновления питания.

Как работает реле контроля фаз в сети 380В

В сети 380В может быть установлено трехфазное реле напряжения. Это имеет смысл, если в доме имеется оборудование с трехфазным питанием.

Подключение реле напряжения в сети 380В

В этом случае реле срабатывает при отклонении напряжения на любой фазе и отключает нагрузку по всем трем линиям. При отсутствии потребителей с питанием 380В удобнее и дешевле подключить три отдельных реле напряжения. В этом случае мы получаем три группы потребителей 220В, для которых могут быть установлены различные предельные значения напряжения и время задержки.

Схема подключения реле напряжения на каждой фазе в сети 380В

От чего защищает ИПБ

Основная задача источника бесперебойного питания (ИПБ) – обеспечение потребителей электроэнергией при отсутствии напряжения в сети. Наиболее часто этот прибор используют для питания компьютеров. Хотя ИПБ обеспечивает напряжение 220 вольт непродолжительное время, имеется возможность сохранить информацию и выключить компьютер. Актуально применение источника бесперебойного питания при использовании малогабаритной электростанции для беспрерывной подачи энергии в момент ее запуска.

Распространенный источник бесперебойного питания

Очевидно, что применение ИПБ функционально, если в сети электроснабжения дома установлено реле напряжения. При использовании аккумулятора достаточной емкости к источнику бесперебойного питания может быть подключен газовый котел. Аккумулятора на 60 АЧ хватит для обеспечения напряжением котла мощностью 160Вт примерно в течение суток.

ИПБ с двойным преобразованием работает при изменении напряжения на входе в широких пределах, однако стоит очень дорого.

Вероятно, в большинстве случаев, в бытовых целях практичнее использовать одновременно недорогой источник бесперебойного питания и стабилизатор или реле напряжения.

Чем поможет сетевой фильтр

Чаще всего бытовые сетевые фильтры выполнены в виде удлинителя. Таким образом, к нему может быть подключено сразу несколько единиц бытовой техники. Фильтры отличаются количеством розеток и длиной кабеля. Обычно устройство снабжается собственным выключателем с индикацией подачи питания. Фильтр может иметь индивидуальные выключатели питания для каждой розетки.

Популярные сетевые фильтры

Ряд моделей имеют защиту от короткого замыкания и перегрузки. Общий ток нагрузки устройств такого рода не превышает 6-16А. Собственно фильтр таких устройств состоит из нескольких конденсаторов и катушек индуктивности. Таким образом, обеспечивается защита электроники от маломощных и коротких импульсов помех. Последние могут создаваться, в том числе, бытовой техникой, подключенной в домашней сети.

Заметим, что блоки питания большинства современных электронных приборов уже имеют аналогичные схемы в своем составе. Иными словами, подобные сетевые фильтры можно рассматривать как удлинители с дополнительной фильтрацией и сервисными возможностями.

Система защиты от скачков напряжения своими руками

Ознакомившись с вышеизложенной информацией, Вы сможете подобрать систему с защиты домашней сети от нестабильности напряжения разного рода. При этом важно правильно оценить характер угрозы. В зависимости от обстоятельств может быть обеспечена защита от скачков напряжения как всей сетевой проводки в доме, так и отдельных приборов. В статье «Как выбрать стабилизатор для защиты холодильника от перепадов и скачков напряжения 220в» мы рассказываем о том, как можно сделать импровизированный стабилизатор для холодильника своими руками.
