Увлажнитель воздуха своими руками: простота сборки

Содержание

• 1 Влажность воздуха
• 2 Зачем нужен увлажнитель воздуха
• 3 Увлажнитель воздуха своими руками
• 4 Ультразвуковой увлажнитель воздуха

Лечение острых заболеваний дыхательных путей тесно связано с вопросом, чем дышать. Рост бактерий определяется окружающей средой, физиология человека требует определенных условий для скорейшего выздоровления. Астматикам противопоказан излишне влажный и засушенный воздух. Для отслеживания этого показателя используют гигрометры, дающие исследователю количественную оценку доли паров воды. Чтобы изменить показатель в нужную сторону, применяется другой прибор. Сегодня подумаем, как сделать увлажнитель воздуха своими руками.

Влажность воздуха

Когда мама получает субсидию по рождению ребенка, как утверждает статистика, первым вопросом стоит, какой обогреватель купить. Это факт. Попробуем убедить мам, что не менее важен увлажнитель воздуха, создающий климатические условия в доме, близкие к нормальным.

Кондиционер, обогреватель произвольного типа — бытовая техника в значительной мере сушит воздух, уменьшает влажность. Поднимая температуру витающих вокруг паров воды, снабжаем струи дополнительной энергией, чтобы молекулы могли покинуть помещение через стены. Кажется, бетон надежен, между тем, пары воды легко проходят насквозь твёрдую преграду. Пароизоляция не блокирует на 100% прохождение влаги, лишь в значительной мере замедляет процесс. В результате по задумке архитекторов в доме не возникнет ни парникового эффекта, ни признаков засушливости.

Однако большинство строений строилось без учета современных правил. Поэтому влага уходит наружу сквозь стены. Задачу призван разрешить увлажнитель воздуха. Прибор испаряет влагу различными методами. В результате влажность помещения возрастает. Требуется контролировать параметр. Категорически не рекомендуется ждать, пока вырастет плесень на стенах, просто прикупите специальный прибор:

1. Часы с встроенным измерителем.
2. Гигрометр из специализированного магазина.
3. Избранные увлажнители способны самостоятельно измерить значение влажности.

При определении значения влажности учтите факт: вблизи открытой воды показатель завышен и не соответствует среднему по комнате. Помещайте прибор либо на удалении от источника влаги, либо там, где большую часть времени проводит обитатель комнаты. К примеру, у изголовья кровати или возле кресла. Описанный подход гарантирует, что гигрометр покажет правильное значение.

Зачем нужен увлажнитель воздуха

Принцип действия увлажнителя воздуха основан на ускоренном испарении жидкости. Это достигается дополнительным подогревом либо созданием искусственного сквозняка, способствующего процессу.

Влажность воздуха в комнате составляет 50-70% при температуре воздуха 18 градусов Цельсия. Условия считаются оптимальными для жизнедеятельности человека. Зимнюю заболеваемость школьников и детворы специалисты склонны относить на счет недостаточной влажности в учреждениях дошкольного, школьного, среднего и высшего образования. Как уже упоминалось выше, работающий электрический прибор насыщает воздух вредными положительными ионами, высушивает воздух.

Зимой в ход идет центральное отопление, летом вентиляция поставляет с улицы сухой воздух. В результате значение влажности редко превышает 30%, что ниже нормы. Как результат, дети начинают болеть. Работающих людей сказанное аналогично касается в полной мере. Но взрослый организм устойчивее к инфекции, недостаток влажности сказывается не столь сильно.

В желании повысить важный показатель возможно разместить тазик с водой в сторонке, нормализуя обстановку. Специалисты утверждают, что такого шага недостаточно. Называется цифра в пределах трех литров в день. Столько воды увлажнитель воздуха превратит в пар, чтобы обстановка стала благоприятной для человеческой жизнедеятельности.

Иные любители рыбок утверждают, что поможет комнатный аквариум. Однако авторы склонны скептически рассматривать заявление, что рыбки заменят специализированный увлажнитель воздуха. Ведь рыбки плавают в воде с температурой, мало отличающейся от комнатной. Казалось бы, возможно довести влажность до нормы, поставив на газ емкость с водой, однако подход явится слишком кардинальным. Это помимо неравномерности распределения влаги создаст избыток в отдельных местах, приводя к отслаиванию обоев, потолочной плитки, порче имущества.

Без увлажнителя воздуха просто не обойтись, если имеется желание поддержать здоровый климат в квартире. Выпускают приборы с ионизатором воздуха, вносящие дополнительный положительный эффект.

Увлажнитель воздуха своими руками

Что, если водрузить емкость на батарею? Догадливый читатель попадает в точку.

Проще увлажнитель воздуха сделать из небольшой кастрюльки, поставленной на радиатор отопления. Количество испаряемой воды на среднестатистическое помещение составляет 3-4 литра. Параметр легко проконтролировать, зная объем кастрюльки. Импровизированный увлажнитель воздуха готов.

Недостаток конструкции: концепция используется исключительно зимой. Летом попробуем применить иную технологию. Замечено – в ветреную погоду лужи сохнут быстрее. Попробуем создать увлажнитель воздуха, действующий на сходном принципе. Как минимум два эффективных пути:

• запастись кулером системного блока персонального компьютера;
• использовать для целей испарения воды работающие приборы.

Начнем со второго пути создания увлажнителя воздуха своими руками, как более очевидного и простого в реализации. Емкость с водой помещается под струю воздушного потока, создаваемого бытовым прибором. Подойдут кондиционер, персональный компьютер, воздуходувка. Главное, чтобы поверх шла непрерывная струя, захватывающая молекулы воды и уносящая прочь. В результате наступит некая компенсация — воздух, подсушенный бытовым прибором, станет увлажняться нашим импровизированным детищем. При этом, естественно, следует убедиться, что поблизости не окажется малышей или домашних животных. Если влага разольется, последствия видятся негативными, от выбитых пробок до пожара или смерти человека.

Второй путь долог, зато самодельный увлажнитель воздуха несложно упрятать на шкаф, где не достать. Устройство увлажнителя воздуха включает обычную емкость, лучше пропускающую свет, из пластика, кулер системного блока, импровизированную крышку и немного проводов. Важной частью является источник питания. Сгодится старенький адаптер с совпадающим вольтажем. Наполним емкость водой до половины, сверху приделаем крышку с кулером, который послужит вытяжкой и запитаем электрическим током. Возможно сделать, чтобы вентилятор работал и в обратном направлении. В верхней части стенок емкости прорезается ряд отверстий для выхода увлажненного воздуха.

Прибор, поставленный на шкаф, снабдит помещение паром. Главное следить, чтобы вода не кончалась и вовремя заправлять самодельный увлажнитель воздуха.

Ультразвуковой увлажнитель воздуха

Читатели, безусловно, слышали о «холодных» парогенераторах. В основе работы лежит пьезоэффект. Установлено, что под действием сжатия в избранных кристаллах возникает электрический потенциал (звукосниматели электрогитар работает на подобном принципе). Увлажнители воздуха пользуются обратным пьезоэффектом — когда к кристаллу подводится переменное напряжение, пластинка вибрирует. Частота тока чуть превышает порог слышимости человеческого уха (20 кГц). Колебания кристалла в увлажнителе воздуха заставляют молекулы покидать жидкость. Образуется пар, хотя температура воды не отличается от комнатной.

Раздобыв пьезокристалл, возможно попробовать сделать ультразвуковой увлажнитель воздуха своими руками. В основе лежит схема простейшего генератора электрических колебаний. Логично использовать персональный компьютер. Любая компьютерная программа для редактирования треков имеет функции введения в композицию тона любой частоты. Просто создайте мелодию, выдающую ультразвук и поставьте на исполнение в циклическом режиме. Подвести напряжение к кристаллу возможно с аудиовыхода. Вольтаж согласовывают, либо паяйте небольшой усилитель.

Одновременно с увлажнением фильтруйте воздушные массы, чтобы очистить помещение от пыли и даже спор бактерий. Сегодня такое возможно при помощи синтетических тканей.

Создание увлажнителя воздуха своими руками.

МУНИЦИПАЛЬНОЕ АВТОНОМНОЕ ОБЩЕОБРАЗОВАТЕЛЬНОЕ УЧРЕЖДЕНИЕ

«СРЕДНЯЯ ОБШЕОБРАЗОВАТЕЛЬНАЯ ШКОЛА №10»







ЮНИОР-ТЕХНИК 1

 Создание увлажнителя воздуха в бытовых условиях.









Автор:

Харитонов Максим Алексеевич 4Е класс

Руководитель:

Агакишиева Зульфия Шакир кызы

учитель начальных классов МАОУ «СОШ №10»г.Реутов















2019 год.

Цель:    Создать увлажнитель воздуха в бытовых условиях.

Задачи:

·         Выявить пользу увлажнителя воздуха.

·         Найти информацию об увлажнителях воздуха.

·         Познакомиться со всеми видами увлажнителей.

Введение.

В современных квартирах, особенно с наступлением холодов, воздух внутри помещения лишается необходимой влаги. Напомним, что в среднем в России отопительный сезон длится полгода, батареи сушат воздух круглые сутки, а в межсезонье жильцы часто используют обогреватели — дополнительные причины потери влаги. В первую очередь от сухого воздуха страдают кожные покровы, слизистые оболочки глаз и дыхательных путей. Низкая влажность становится причиной быстрого старения кожи, может спровоцировать снижение иммунитета, а значит, увеличение вероятности вирусных заболеваний — прежде всего респираторных. Раздражение носовой полости, обострившиеся заболевания дыхательных путей, астма и аллергия — все это возможные последствия продолжительного пребывания в помещении с пониженным содержанием влаги.

Наиболее восприимчивы к уровню влажности маленькие дети. Если в среднем организм человека состоит на 60% из воды[2], то у ребенка этот показатель выше. Из этого следует, что маленькие дети физиологически более чувствительны к обезвоживанию и особенно страдают от пересушенного воздуха. Учитывая, что обмен веществ у ребенка значительно интенсивнее, чем у взрослого человека, а во избежание перегрева ребенок гораздо активнее охлаждается посредством дыхания, влажность в детской комнате должна поддерживаться на уровне выше среднего рекомендуемого. Итак, оптимизируя показатели влажности воздуха в своем доме, можно заметно улучшить самочувствие всех обитателей квартиры, предотвратить ряд серьезных заболеваний у детей. Таким образом, качественное климатическое оборудование для увлажнения воздуха несомненно будет к месту в каждом доме. Давайте разберемся теперь, какие типы увлажнителей предлагают нам производители.













Что такое увлажнитель воздуха?

              Увлажнители воздуха – это приборы, позволяющие без значительных затрат электроэнергии поддерживать комфортный уровень влажности воздуха в помещении. Основа действия большинства из них связана с применением испарителей, работающих по принципу “холодного” или “горячего” испарения влаги. Помимо увлажнения воздуха они способны ароматизировать его по Вашему вкусу. Кроме того, все они отличаются простотой в эксплуатации и надежностью в работе.



Выбор увлажнителя воздуха



Широкий модельный ряд этих бытовых климатических приборов, а также набор дополнительных функций и различных методов увлажнения воздуха может несколько затруднить выбор увлажнителя. Однако в хорошем магазине или интернет-магазине, к примеру, таком как сайт ventilyatory.net, опытные консультанты помогут сделать правильный выбор согласно желаемым функциональным возможностям увлажнителя, техническим и эксплуатационным характеристикам приобретаемого прибора.



Все увлажнители по принципу парообразования разделяют на три типа:

– увлажнители воздуха холодного пара;

– увлажнители воздуха горячего пара;

– увлажнители воздуха ультразвуковые (новое поколение увлажнителей)



Увлажнители воздуха холодного пара









Увлажнители, использующие холодное испарение, появились уже довольно давно.

Поэтому их еще называют классическими или традиционными. Увлажнитель воздуха холодного пара функционирует за счет увлажнения прогоняемого встроенным вентилятором воздуха через влажную губку (фильтр – испаритель). Губка – фильтр обработана антибактериальным составом, очищающим воду для увлажнения воздуха, а также фильтр очищает поступающий воздушный поток от крупных пылинок, уничтожает вредные бактерии и микроорганизмы. Воздух, очищенный и увлажненный, выходящий из увлажнителя, отличается особенной свежестью.



Для обеспечения качественного увлажнения традиционные увлажнители требуют ежедневной замены воды, еженедельной очистки резервуара для воды и фильтра, удаления со стенок известкового налета. За поддержание чистоты воды в приборе отвечает ионизатор – специальный ионизирующий серебряный стержень, который эффективно борется более чем с 650 видами бактерий и вирусов. Такие увлажнители воздуха с встроенными ионизаторами будут дополнительно освежать воздух, насыщая его отрицательно заряженными ионами.

Некоторые модели традиционных увлажнителей имеют специальную антибактериальную кассету, которая уничтожает патогенные микроорганизмы.



Главными преимуществами увлажнителей холодного пара является их доступная цена, минимальное потребление электроэнергии, а также невозможность переувлажнения домашнего воздуха. Процесс испарения в них прекращается сам собой, когда относительная влажность в помещении при соответствующей температуре достигает своего максимума. Обычно эти показатели равны: влажность 50-60% при температуре 20-22°С. Таким образом, традиционные увлажнители воздуха для дома благодаря своей саморегулирующейся работе не требуют контроля со стороны пользователя. Если модель увлажнителя холодного испарения оснащена гигрометром, показывающим текущее значение влажности, и гигростатом, точно поддерживающим заданный уровень влажности, то такой прибор будет автоматически выключаться и включаться для создания и поддержания индивидуально заданного влажностного режима для данного помещения.



Плюсом такого увлажнителя можно назвать и то, что, установив ночной режим работы, он будет работать практически бесшумно, тем самым не мешать спать ребенку. При максимальном парообразовании, которое предусматривает дневной режим работы, воздух увлажняется быстрее, а температура воздуха в районе увлажнителя будет холоднее не более чем на один градус. С учетом особенностей работы увлажнителя холодного пара и его преимуществ, этот прибор может стать незаменимым помощником при уходе за ребенком в поддержании комфортного климата в помещении детской комнаты.



Увлажнители воздуха горячего пара



Работа паровых увлажнителей горячего пара происходит за счет испарения воды в резервуаре, нагретой до температуры кипения и выходящей интенсивной струей горячего пара в помещение. Не нужно путать работу таких увлажнителей с работой электрического чайника. В паровом увлажнителе вместо нагревательного элемента воду нагревают два электрода, опущенных в нее. Соответственно по законам физики вода являясь проводником, замыкает электрическую цепь и происходит процесс ее нагревания. Когда вода в бачке увлажнителя вся испаряется, то прибор сам отключается. Преимуществом этого типа увлажнителей является стерильно чистый пар, выходящий в помещение. Ведь при кипячении воды все микробы погибают, а соли и примеси оседают в виде накипи на стенках бачка, которая удаляется при чистке прибора.



Если сравнивать увлажнители горячего пара с увлажнителями холодного пара, то они считаются наиболее производительными и быстрее других насыщают воздух в помещении влагой. Поэтому паровые увлажнители требуют контроля со стороны пользователя за влажностью в помещении. Иначе в комнате очень быстро можно достигнуть субтропических климатических показателей с влажностью близкой к 100%. Из этого следует, что при выборе увлажнителя горячего пара, прибор должен быть обязательно оснащен встроенным гигрометром и гигростатом для автоматического контроля увлажнения воздуха в помещении.

Если такая функция климат-контроля в паровом увлажнителе отсутствует, то гигрометр и/или внешний гигростат необходимо покупать дополнительно. Существуют модели программируемых внешних гигростатов, которые, соединяясь с паровым увлажнителем, автоматически могут контролировать, включая и выключая прибор, в зависимости от требуемого уровня влажности.



По энергопотреблению увлажнители горячего испарения считаются наиболее мощными, однако благодаря своей высокой производительности за счет быстрого увлажнения помещения, подключенными к электросети они находятся непродолжительное время, что делает потребление электроэнергии таким прибором в разумных пределах.



Выбирая паровой увлажнитель для детской комнаты, следует принимать во внимание меры безопасности при эксплуатации этого электроприбора. Так как из увлажнителя выходит горячий пар, то необходимо полностью исключить даже случайный контакт с прибором. Особенно если ребенок маленький, который только начинает ходить или ползать. Из-за детской любознательности малыш может получить травму – обжечь лицо или руку, которые поднесет близко к работающему увлажнителю. Помимо этого, в зависимости от площади помещения, в нем может несколько подниматься температура воздуха, примерно на 1-2°С.



Несмотря на меры предосторожности, которые необходимо соблюдать при работе увлажнителя горячего пара, родителям не стоит категорически отказываться от покупки такого прибора. Увлажнитель горячего испарения не только сделает комфортным воздух в детской или любой другой комнате, но также сможет стать надежным помощником в уходе за детьми или взрослыми, особенно страдающими бронхолегочными заболеваниями, выступив в роли ингалятора. Модели таких увлажнителей обычно оснащены специальными емкостями для лекарств. И вы можете заниматься своими делами, а ребенок спокойно играть и при этом все будут вдыхать целебные пары, которые будет вырабатывать работающий увлажнитель. И все это, без изнурительного дыхания под простынею над кастрюлькой с кипятком с заваренными травками.



Увлажнители воздуха ультразвуковые



Ультразвуковые увлажнители можно назвать наиболее современными приборами для увлажнения воздуха, так как технически они наиболее оснащенные с автоматизацией многих функций. Так, встроенные гигрометр и гигростат у таких увлажнителей, как правило, обычное дело. При этом необходимый уровень влажности задается, как пользователем, так и встроенной электроникой, то есть требуемая оптимальная влажность в помещении будет регулироваться и поддерживаться автоматически. Помимо этого, ультразвуковые увлажнители могут иметь и такие функции, как регулирование интенсивности выхода пара, функцию бесшумного режима работы на пониженных оборотах, подсветка панели с автоматическим отключением, дистанционное управление, автоотключение при недостатке воды и датчик загрязнения фильтров. А также ультразвуковые увлажнители могут иметь встроенный жидкокристаллический дисплей, на котором наглядно отображаются все технические параметры работы прибора.



Ультразвуковые увлажнители воздуха имеют высокую производительность при минимальном потреблении электроэнергии. Высокая популярность среди потребителей на ультразвуковые увлажнители объясняется их наиболее эффективной работой по увлажнению воздуха, которую можно увидеть визуально по клубящемуся вокруг увлажнителя холодному туману. Принцип работы ультразвуковых увлажнителей основан на преобразовании воды в водяную пыль с помощью ультразвуковых колебаний. Вода в камере парообразования попадает на мембрану, которая вибрирует с высокой частотой и таким образом дробится до состояния водяной пыли. Встроенным вентилятором воздух засасывается из помещения и увлажняется, проходя через полученную водяную пыль под давлением. Далее полученный увлажненный воздух в виде тумана выпускается из увлажнителя в помещение. Выходящий из увлажнителя увлажненный воздух имеет холодную температуру, поэтому абсолютно безопасен для окружающих. Если есть маленькие дети, они не получат никаких травм и ожогов при касании увлажнителя. Благодаря холодной температуре, увлажненный воздух может слегка понижать температуру воздуха в помещении на несколько градусов.



Одной из инновационных разработок при производстве ультразвуковых увлажнителей, считается функция предварительного подогрева воды до 80°С. Это способствует обеззараживанию и дополнительному очищению водяного пара, выходящего из увлажнителя. При этом, температура выходящего пара (тумана) не превышает 40°С, что не является опасным для людей и животных при случайном контакте.



Таким образом, можно выделить следующие преимущества ультразвуковых увлажнителей, в частности:



– встроенный гигростат дает возможность регулировать вручную требуемый уровень относительной влажности в помещении, автоматически отключая и включая прибор для поддержания влажности воздуха в установленных пределах;



– ультразвуковой увлажнитель имеет функцию автоматического отключения, когда в его баке закончится вода;











Узнать больше

-уровень относительной влажности воздуха в ультразвуковых увлажнителях можно устанавливать в широком диапазоне от 40 до 70%;

– некоторые модели увлажнителей оснащены вращающимся распылителем, что позволяет направлять выходящий пар во все стороны;

– работающий прибор имеет очень низкий уровень шума;

при наиболее высокой эффективности увлажнения воздуха ультразвуковые увлажнители потребляют самое низкое количество электроэнергии.

Чтобы избежать оседания белесого налета на мебели, на стеклянных и зеркальных поверхностях из солей и примесей, выделяющихся при преобразовании воды в увлажнителе, необходимо в прибор заливать дистиллированную или очищенную кипяченую (прохладную) воду, использовать специальные смягчающие воду картриджи и поддерживать прибор в чистоте.

Такие качества, как компактность, оригинальный дизайн, экономичность и высокий уровень производительности ультразвуковых увлажнителей воздуха, делают их наиболее востребованными на рынке среди всех типов увлажнителей. Ультразвуковые увлажнители воздуха имеют массу положительных отзывов, и благодаря своим преимуществам в соотношении «цена-качество» являются наиболее востребованными среди покупателей.

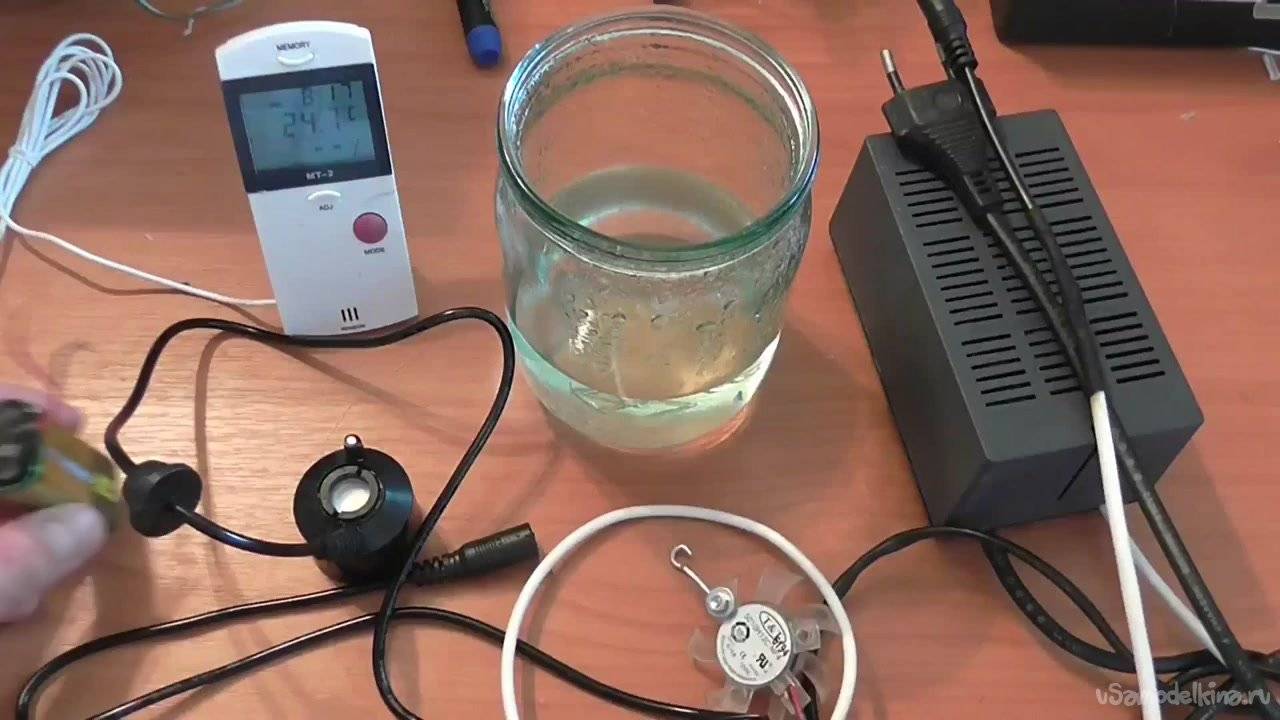

Сейчас  я расскажу Вам, как создать мощный бытовой ультразвуковой увлажнитель  воздуха в домашних условиях из подручных материалов. Для изготовления увлажнителя мне понадобились: 2 ультразвуковых испарителя с LED-подсветкой , или как и еще называют, генератора тумана, блок питания на 24V (вольта) и 2,5А (ампера), вентилятор для системного блока компьютера на 24 вольта, сантехническая труба с креплением, ну и клей-пистолет, отвертка, канцелярский нож и нейлоновые стяжки. Также были приобретены 2  пластиковых контейнера и шнур с кнопкой включения и выключения. Ультразвуковые испарители у меня на 24 вольта и подключал я их к блоку питания, соблюдая полярность. Блок питания будет преобразовывать переменное напряжение 220 вольт в 24 вольта. Также к блоку питания я подключил вентилятор для того, чтобы он захватывал воздух снаружи и подавал его внутрь нашего увлажнителя, Затем увлажненный воздух будет выходить наружу через сантехническую трубу, которую, с помощью клея-пистолета, я прикрепил на крышку нашей конструкции. Блок питания с подключенными  к нему испарителями и вентилятором я также закрепил на крышке большого пластикового контейнера. Отверстия для вентилятора и трубы я вырезал канцелярским ножом, а закреплял детали с помощью клея-пистолета.

Далее мне нужно было решить проблему с нужной глубиной погружения в воду наших испарителей. Для этого я взял маленький пластиковый контейнер, просверлил в нем отверстия, просунул в них деревянные палочки, на края которых прикрепил по 3 куска пенопласта, отрезанных от декоративного плинтуса. После в этот контейнер я положил испарители и закрепил их клеем-пистолетом.

Ну и наконец я взял большой контейнер с крышкой , на которой были закреплены: вентилятор, блок питания, с подключенными к нему вентилятором и испарителями и сантехническая труба и налил в него воду. В воду я опустил маленький  контейнер с испарителями так, чтобы он всегда оставался на плаву, опускаясь по мере испарения воды. Обязательным условием было, чтобы вода была выше испарителей на 2,5 см. Шнур с кнопкой я также прикрепил к блоку питания.

Для безопасности нашего увлажнителя я решил закрыть вентилятор решеткой, прикрепив ее с помощью нейлоновых хомутов.

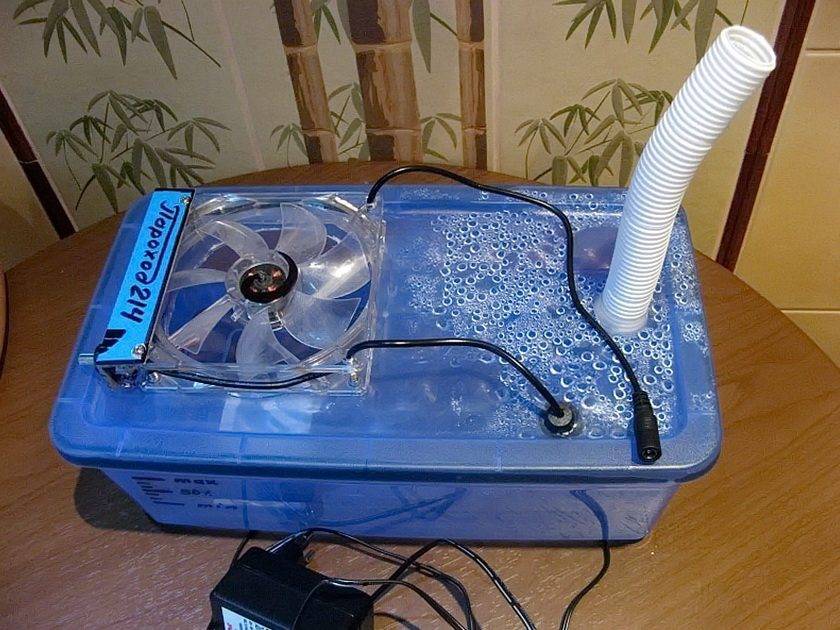

Так у меня получился мощный увлажнитель воздуха, который в темное время суток будет также использоваться, как красивый ночник.

Увлажнитель прекрасно увлажняет воздух у нас в классе, т.к. в период  отопительного сезона воздух в помещениях очень сухой



Ультразвуковой генератор тумана

DIY с использованием ESP01 и модуля ультразвукового увлажнителя

Туман и свет

— это комбинация, которая может развлечь как взрослых, так и детей, поэтому мы решили отправиться в область модулей ультразвукового генератора тумана и получили в свои руки один без особых проблем. Когда мы впервые протестировали крошечный модуль ультразвукового увлажнителя, мы были заинтригованы возможностями, которыми обладал этот небольшой модуль. Резонируя на частоте 1,7 МГц, он производит механические колебания, достаточные для того, чтобы катапультировать капли воды в воздух в виде пара. Добавление света и музыкального управления было следующим шагом, и что еще мы можем придумать, кроме Neopixels, когда дело доходит до светового шоу? Ранее мы использовали светодиоды Neopixel во многих проектах, таких как Arduino Mood Light, свет на рождественской елке, реактивные динамики Bluetooth и т. д., вы можете проверить их, если вам интересно.

В этой статье мы обсудим, как сделать ультразвуковое световое и звуковое шоу с использованием модуля ультразвукового увлажнителя .

Необходимые компоненты

1. Модуль ESP8266 – ESP01
2. Модуль преобразователя USB в TTL
3. Модуль ультразвукового увлажнителя
ИС
4. WSB2812. 5 единиц.
5. Модуль TP4056
6. Литий-полимерный аккумулятор 3,7 В 700 мАч
7. ЛДР
8. IRF540N МОП-транзистор

Как работает ультразвуковой генератор тумана?

В то время как модуль ультразвукового увлажнителя является основным направлением проекта, поскольку именно он производит туман. Ранее мы использовали этот ультразвуковой увлажнитель для создания портативного увлажнителя с использованием Arduino, который может контролировать влажность в помещении в зависимости от текущей температуры и влажности. Основная задача управления работой устройства лежит на модуле ESP01, который также широко известен под названием ESP8266. Ранее мы создали множество проектов ESP8266, вы также можете ознакомиться с ними, если вам это интересно.

На ESP01 установлена ​​прошивка с открытым исходным кодом, называемая прошивкой ESPixelStick . Эту прошивку можно использовать для простого управления светодиодами WS2812, подключенными последовательно и подключенными к одному GPIO ESP01. Мы можем управлять данными на ESP01 через Wi-Fi либо с помощью MQTTT, либо с помощью любого программного обеспечения, поддерживающего протокол E1.31. В этом проекте мы будем использовать простое программное обеспечение с открытым исходным кодом под названием VixenLights , которое является отличным инструментом с графическим интерфейсом для синхронизации световых и звуковых шоу с музыкой.

Программное обеспечение VixenLights позволяет нам управлять различными выходами в виде временной последовательности, данные этой последовательности отправляются программным обеспечением на ESP-01 через Wi-Fi. ESP, на котором работает прошивка ESPixelStick , берет эти данные и передает их на светодиоды WS2812B, последовательно подключенные к одному контакту.

Управление светодиодами с помощью прошивки ESPixelStick становится очень простым, но нам все еще нужно управлять модулем увлажнителя на той же платформе.

Для достижения этой функциональности без глубокого погружения в прошивку мы делаем аппаратный обходной путь. Разместив LDR прямо перед одним из светодиодов WS2812B и заключив эти два компонента в черную термоусадку, мы можем сделать практичный оптоизолятор, который теперь можно использовать для управления MOSFET, который, в свою очередь, может управлять нашим модулем UltraSonic Humidifier. .

Поскольку ESP01 работает от 3,3 В, нам достаточно литий-полимерной батареи 3,7 В 700 мАч с зарядным модулем TP4056 для питания всей системы.

Загрузка прошивки ESPixelStick

Давайте начнем сборку проекта, прошив ESP-01 прошивкой ESPixelStick. Для этого нам нужно связаться с ESP01, для чего мы будем использовать Arduino UNO. Вы можете просто обойти встроенный контроллер, подключив контакт RESET на UNO к GND.

Теперь выполните соединения, как показано ниже, между вашим Arduino UNO и ESP01. Мы переведем ESP01 в режим Flash, подключив GPIO0 к GND.

Прежде чем двигаться дальше, мы загрузим драйверы CHR340.

Теперь мы загружаем последнюю версию прошивки ESPixelStick из официального репозитория GitHub в разделе релизов.

Выберите zip-файл на вкладке ресурсов.

После загрузки файла распакуйте zip-файл и откройте папку.

Откройте файл «ESPSFlashTool.jar»

Введите имя Wi-Fi, к которому вы хотите подключить ESP01, в поле Поле SSID .

Введите пароль Wi-Fi в поле Paraphrase .

Вы можете оставить значения по умолчанию для имени хоста, идентификатора устройства, микропрограммы и платформы.

Выберите порт USB, к которому подключен ваш Arduino.

Нажмите кнопку « Build EFU » и выберите любое место для сохранения файла EFU.

Перед нажатием кнопки Upload подключим Reset Контакт ESP01 на GND .

Нажмите кнопку Upload , когда вы увидите «подключение» в окне консоли, удалите Reset Pin ESP01 с GND и оставьте его бездействующим.

Инструмент прошивки теперь автоматически подключится к вашему модулю ESP и загрузит прошивку. На консоли состояния вы можете увидеть текст «Программирование завершено».

Как только это будет сделано, мы можем удалить соединение контакта GPIO_0 с GND. Просто перезапустите ESP, поставив сброс пин перемычки на GND на секунду и отпускание.

Как только ваш ESP01 загрузится, он автоматически подключится к Wi-Fi, используя введенные вами учетные данные.

Вы можете определить IP-адрес устройства ESP, открыв командную строку и введя команду

ipconfig

Вы можете записать IP-адрес шлюза по умолчанию.

Введите этот диапазон IP-адресов в Angry IP Scanner.

Вы можете увидеть IP-адрес ESP из списка.

Введите этот IP-адрес в веб-браузере, чтобы открыть веб-интерфейс прошивки ESPixelStick.

В веб-интерфейсе откройте вкладку «Настройка устройства».

Вы можете установить следующие параметры и оставить остальные значения по умолчанию

  Граница Вселенной с  по 510
  Количество пикселей От  до 5
  Тип пикселя от  до WS2811 800 кГц
  Заказ цвета  в GRB
  Zigzag Count  to 0

Как только это будет сделано, наша конфигурация ESP завершена, и мы можем перейти к построению схемы.

Схема и сборка туманообразователя ESP8266 своими руками

Теперь мы можем выполнить соединения контура увлажнителя в соответствии со схемой сборки, показанной ниже.

Как обсуждалось ранее, мы также будем использовать практичный оптоизолятор для работы этого проекта, размещение светодиода и LDR должно быть обращено друг к другу, как показано ниже:

Клеммы VDD и GND ультразвукового модуля подключаются к порту Micro-USB на плате модуля. Просто припаяйте провода к этим контактам для прямого питания модуля.

Настоятельно рекомендуется использовать надлежащие термоусадки на паяных соединениях, чтобы предотвратить короткое замыкание.

Вы можете распечатать предоставленные файлы STL на 3D-принтере и следовать приведенному ниже видео, чтобы завершить сборку устройства.

Настройка программного управления

Наше устройство почти готово, и все, что нам нужно сделать для управления им, это установить программное обеспечение «VixenLights» из официального репозитория. Установите последнюю версию со страницы загрузок веб-сайта VixenLights.

Откройте программное обеспечение и нажмите кнопку Setup Display .

Откроется окно настройки дисплея. На панели элементов выберите « Single Item » в раскрывающемся меню.

Нажмите «Добавить элементы»

Вы можете назвать этот элемент, мы назвали его «Туман», так как он будет управлять ультразвуковым увлажнителем.

Когда будет предложено установить кривую затемнения, вы можете просто нажать НЕТ , так как мы будем использовать значения по умолчанию.

Откроется вкладка конфигурации цвета, обязательно выберите опцию RGB . И нажмите ОК.

Аналогичным образом создайте еще один элемент под названием «Огни». Щелкните правой кнопкой мыши этот элемент, а затем выберите параметр Добавить несколько .

Откроется окно с несколькими элементами, в поле « Общее количество элементов » необходимо ввести 4 и нажать OK.

Теперь мы добавим контроллер для всех этих элементов. В панели контроллеров в правой части окна щелкните раскрывающееся меню и выберите « Streaming CAN (E1.31) » и нажмите кнопку Добавить .

Вы можете назвать контроллер как угодно, мы оставили его по умолчанию.

В опции вывода установите количество выходов на 15 и нажмите OK.

Выберите свой контроллер и нажмите кнопку настройки.

Установите размер 15.

В пункте «Назначение» нажмите кнопку «Добавить», чтобы добавить новое место назначения.

Введите IP-адрес вашего устройства ESP и нажмите OK.

Вернемся к панели элементов и выберем группу элементов освещения. И нажимаем настроить.

Отметьте опцию цвета RGB и нажмите OK.

Теперь нам просто нужно привязать элементы к контроллерам, для этого просто выберите элемент Mist and Lights на панели элементов и выберите контроллер в « Контроллеры ” панель.

Прокрутите вниз панель « Patching » и нажмите кнопку « Patch Elements ».

Вы увидите сообщение о завершении исправления.

Вы можете прокрутить назад и щелкнуть опцию « Graphical View », чтобы увидеть все элементы и контроллеры, соединенные вместе.

Теперь вы можете нажать ОК, чтобы выйти из настройки дисплея.

Щелкните новую последовательность, чтобы открыть редактор последовательности.

Редактор последовательности VixenLights довольно интуитивно понятен и прост в использовании, просто перетащите эффекты с панели эффектов на основную временную шкалу, и вы сможете изучить различные функции программного обеспечения.

Когда вы создаете последовательность и нажимаете кнопку воспроизведения, вы можете видеть все светодиоды, выполняющие операции последовательности.

Добавьте музыку с помощью кнопки «Связать аудио» и устройте классное световое и звуковое шоу.

Вспомогательные файлы

17 идей для создания тумана своими руками

Автоматический увлажнитель воздуха своими руками

Этот автоматический увлажнитель воздуха своими руками изготовлен с помощью Arduino. Также называемый генератором водяного тумана, он автоматически увлажняет помещение, поддерживая здоровую среду для его обитателей. Этот проект — отличный вариант для детей, так как он не требует сложных процессов или опыта пайки. Это проект на основе Arduino, и для его работы требуется несколько простых шагов. Вы можете построить этот проект менее чем за полчаса.

инструкции

Схема увлажнителя Gecko

Вы ищете лучший увлажнитель воздуха для дома? Вам нужно добавить влаги в воздух вашего дома, но вы не знаете, как это сделать? Вы боитесь установить генератор тумана в пластиковый контейнер и подключить его к источнику питания? Это лучшая идея для вас. Наиболее распространенный способ изготовления увлажнителя в домашних условиях — установка генератора тумана внутри пластикового контейнера и подключение его к источнику питания. Тот же самый процесс был использован в этом, и это очень удивительно и круто.

инструкции

Ультразвуковой увлажнитель воздуха своими руками

Когда вам нужно, чтобы воздух был немного более влажным, вам может помочь простой ультразвуковой увлажнитель. Это отличное решение, если вам и вашей семье мешает теплый сухой воздух. Это очень простой и легкий в настройке сухой увлажнитель воздуха, созданный с помощью господ. Туман доставляется через ультразвуковые преобразователи, которые производят ультразвуковую кавитацию, которая производит почти мгновенный выброс водяного пара в воздух, когда он распадается на газообразный водород и кислород.

Руководство по увлажнению воздуха своими руками

Если вы хотите повысить влажность в своем доме, не покупая увлажнитель, это то, что вам нужно. Вам нужно получить две пустые бутылки, одна из которых должна быть бутылкой с водой. Разрежьте пустую бутылку и наполните ее достаточным количеством воды, чтобы в ней оставался дюйм воды. Поместите его поверх другой бутылки и сделайте отверстие, чтобы в него можно было поместить растение. Как вы можете видеть на изображении выше, у нас есть две пустые бутылки, одна с дюймом воды внутри и другая, которую мы будем использовать для посадки небольшого растения. Теперь вырежьте отверстие, куда мы поместим наш растительный модуль. Вот и все!

Простой увлажнитель воздуха своими руками

Этот увлажнитель прост в обслуживании, установке и эксплуатации. Существует два режима: режим автоматического увлажнения и режим ручного увлажнения, поэтому вы можете выбрать тот, который соответствует вашим потребностям. Он имеет функцию автоматического увлажнения, которая начнет увлажнять, как только обнаружит, что влажность ниже нормы. После этого заполните резервуар для воды дистиллированной или мягкой водой, затем нажмите кнопку запуска, чтобы включить устройство; после этого он будет работать автоматически.

инструкции

Сделать увлажнитель воздуха

Камера для выращивания грибов — самый распространенный способ выращивания грибов в домашних условиях. Вам нужен увлажнитель, чтобы увеличить влажность в камере для плодоношения грибов. Это может исходить как от всей комнаты, так и от отдельной ее части. Его можно использовать даже в отдельной области. При выборе увлажнителя необходимо учитывать множество факторов, поэтому давайте рассмотрим некоторые из них ниже!

Суперувлажнитель воздуха своими руками

Этот специальный автоматический увлажнитель воздуха своими руками удобен и прост в использовании. Он оснащен 4-дисковым алюминиевым резервуаром для воды, дисковым барабаном и держателем трубы. С помощью этих ингредиентов можно подготовить материал за час-два до начала работы. Прозрачный верх помогает легко контролировать уровень воды. С этим датчиком влажности вы можете добавить веселья в свой дом и сделать его более комфортным!

Сделайте увлажнитель воздуха из бутылки с водой

Увлажнитель воздуха используется для повышения влажности воздуха. Вы можете сделать простой увлажнитель воздуха из бутылки с водой. Есть много преимуществ использования увлажнителя. Он помогает облегчить симптомы простуды и гриппа, а также поддерживает надлежащий уровень влажности, облегчает дыхание в домах и офисах, обеспечивает более безопасную среду для сна младенцев и детей с респираторными заболеваниями. Это легко сделать и использовать. Вы можете легко собрать его в своем доме без каких-либо затруднений.

Самодельный увлажнитель воздуха своими руками

В этом увлажнителе используется несколько материалов, таких как небольшой прочный контейнер, бутылка, испарительная поверхность, компьютерный вентилятор, электрическая вилка, губка и электрический вентилятор. Первым делом нужно собрать все эти материалы, а затем проделать отверстие в крышке контейнера. Подключите вентилятор компьютера к вилке и вставьте его в отверстие, которое вы сделали ранее. Вставьте бутылку также в это отверстие и прикрепите вместо нее электрический вентилятор. Используйте девятивольтовую батарею для питания увлажнителя.

Инструкции

Автоматический увлажнитель воздуха

Это автоматический увлажнитель воздуха, который можно сделать своими руками и который имеет преимущества, поскольку поддерживает нужный уровень влажности в вашей комнате. Испаритель, используемый в этом увлажнителе, является интеллектуальным, поскольку датчик увлажнителя построен на платформе Arduino nano. Микроконтроллер увлажнителя отключает питание воздушного насоса до тех пор, пока не будет достигнута точка росы. Он использует очень дешевые материалы и представляет собой очень маленький увлажнитель, который требует немного расходных материалов.

Ультразвуковой генератор тумана

В этом очень простом видеоруководстве по ультразвуковому генератору тумана показано, как сделать ультразвуковой генератор тумана. Это отличный способ для тех, кто страдает от сухости глаз, аллергии и инфекции носовых пазух, легко сделать собственный успокаивающий увлажненный воздух. Это простое устройство может быть построено из общедоступных материалов и стоит менее 40 долларов. Это будет отличный самоучитель, особенно если вы любите сухие места.

Как сделать увлажнитель воздуха своими руками

Этот невероятно полезный губчатый увлажнитель — один из самых простых способов увлажнения воздуха в доме, но он также и один из самых старых. Есть много способов сделать самодельный увлажнитель воздуха, и этот способ самый простой. Используя губку, вы создаете увлажнитель, который равномерно выделяет влагу в воздух без помощи химикатов или машин. Все, что вам нужно, это миска с водой и кусок губки, смоченный водой. Когда испаряющаяся влага конденсируется на стенках контейнера, она проходит обратно через ткань и собирается на ее поверхности, тем самым повышая относительную влажность внутри.

deasilex

Увлажнитель Dollar Store

Это идеальная идея, если вы хотите увлажнять воздух в доме, сохраняя при этом низкую стоимость. Для создания этого увлажнителя требуется всего несколько материалов, и его довольно легко сделать. Вы можете использовать любой абсорбирующий материал, например, ватные тампоны или шерстяной войлок, который может собирать влагу из воздуха. Он увлажняет воздух, поэтому его часто используют вместо дорогих увлажнителей. Необходимые материалы дешевы, их легко найти и легко изготовить. Все, что вам нужно, это небольшое ведро и абсорбирующий материал, например, ватные тампоны или салфетки, смоченные водой.

Как сделать увлажнитель воздуха для дома

Добавление влаги в воздух может легко облегчить проблемы с дыханием и помочь вашей коже выглядеть более здоровой. Увлажнитель также может помочь предотвратить статическое электричество, сухость и растрескивание губ. Вот простой способ создать свой собственный комнатный увлажнитель, не тратя много денег. Это один из способов сделать самодельный увлажнитель воздуха, в котором используется ультразвуковой генератор тумана, водонепроницаемый вентилятор и пластиковый контейнер, и я надеюсь, что он вам понравится.

Увлажнитель воздуха «сделай сам»

Если вы ищете веселый и простой проект на выходных с очень крутым результатом, возможно, вам стоит попробовать этот увлажнитель воздуха «сделай сам». Этот увлажнитель удивительный, потому что он полностью построен из переработанных материалов и может использоваться в любой комнате вашего дома. Он имеет скрытую проводку, отличный компактный дизайн и настраиваемые детали, которые позволяют вам создавать его так, как вы хотите. Используйте этот проект, чтобы превратить старые материалы во что-то полезное и красивое.

Домашний увлажнитель воздуха своими руками

Увлажнители отлично подходят для поддержания влажности в помещении. Вы можете сделать свою версию, которая будет стоить лишь часть стоимости коммерческого увлажнителя. Этот самодельный проект займет около дня, и вам нужно будет купить пластиковую бутылку, разъем для подключения постоянного тока, модуль ультразвукового тумана, ленту и компьютерный вентилятор. Вам также понадобится электродрель и немного клея, если вы хотите использовать ее в качестве постоянного приспособления в вашем доме.

инструкции

Увлажнитель для комнаты своими руками

Узнайте, как сделать простой комнатный увлажнитель воздуха, который создает пар, пропуская через него воду.
