Как правильно провести трубу через кровлю Ондувилла

В чем особенность кровли из ондулина

В составе ондулина нет вредных для окружающей среды компонентов, что достигается применением новейших технологий при его производстве. Листы ондулина производятся на основе целлюлозы и некоторых добавок. Чтобы эта кровля была жесткой и водонепроницаемой, для ее обработки используется специальный битумный материал с добавлением смолы. Для окрашивания готовых листов используются специальные составы, делающие их очень эстетичными и более устойчивыми к внешним воздействиям.

Ондулин внешне похож на керамическую и обычную черепицу, либо на сланец. При этом качественные характеристики обоих покрытий особо не отличаются. Имитация шифера производится размером 200х95 см; меньшие параметры используются для тайлов. Черепичная имитация ондулина в основном используется для отделки крыш сложной формы, что значительно снижает количество обрезков. Простые крыши обустраивают ондулиновым шифером: простота укладки материала позволяет покрыть крышу ондулином своими руками в очень короткие сроки.

Необходимость устройства прохода через крышу

При невозможности обустройства дымохода снаружи его проводят через крышу

Проход через крышу для дымохода может понадобиться при строительстве здания, установки в нем котла или печи, либо при капитальном ремонте кровли. При строительстве дома с нуля сложностей с правильным обустройством дымохода обычно не возникает, так как работа организуется в соответствии с проектом и прилагаемой к нему инструкцией. Если арендатор решил установить отопительное оборудование в уже эксплуатируемое здание, встает вопрос об организации прохода дымохода через кровлю с соблюдением норм пожарной безопасности и качественной изоляции поврежденных участков кровли от влаги.

Если конструкция агрегата позволяет, дымоходный узел может быть выполнен снаружи здания. Это особенно целесообразно при использовании мазута или дизельного топлива, так как поможет избавить обитателей жилища от специфического запаха этих веществ.

Сильные и слабые стороны материала

Ондулин очень устойчив к разрушающим атмосферным воздействиям. Его легко установить, в результате чего получается очень эстетичная поверхность крыши. Финансовые затраты на приобретение материала не очень велики.

Ондулин обладает следующими положительными качествами:

Отличная экологичность.
Долгий срок службы.
Внешняя эстетика.
Насыщенные цвета.
Простой и быстрый монтаж.
Удобные размеры для минимизации отходов при увеличении скорости кровельного покрытия.

Благодаря этим показателям ондулин завоевал высокую популярность в сфере частного домостроения. Так как в материале нет вредных компонентов, его часто используют для покрытия деревянных строений. С помощью ондулина часто ремонтируют старые крыши без снятия старого кровельного покрытия. Это становится возможным благодаря небольшому весу ондулина (3 кг/м2), поэтому существенного увеличения нагрузки на стропильную систему и конструкцию дома в целом не происходит.

Гарантия на эту облицовку составляет 15 лет. Однако практический опыт показывает, что при соблюдении правил монтажа и ухода такая крыша может прослужить в разы больше. При этом, что немаловажно, в процессе эксплуатации внешние декоративные качества покрытия практически не меняются, надолго сохраняя первоначальную свежесть.

Однако главным преимуществом материала является возможность укладки кровли из ондулина своими руками. Процедура этой работы очень похожа на монтаж листов шифера, при этом ондулин легче, прочнее и экологичнее.

Что касается недостатков ондулина, то основным из них является способность материала воспламеняться в случае прямого воздействия пламени. По этой причине практикуется обработка листов ондулина специальными огнезащитными пропитками для снижения их горючести. Также важно понимать, что значительный срок эксплуатации приводит к тому, что цвет кровли постепенно тускнеет: особенно это касается темных оттенков.

Пожарная безопасность

Последствия неправильной установки дымохода, проходящего через кровлю

Стропильная система, а также паро- и гидроизоляционные слои кровли при нагревании могут расплавиться или воспламениться. Для закрытия уязвимых от действия огня компонентов по периметру отверстия монтируется защитный короб из бруса дерева, обработанного негорючими и антигнилостными составами. Устанавливается снаружи на одном уровне с обрешеткой. Слои утеплителя необходимо закрепить по всему периметру. Полотно разрезается крестом и внутрь заворачиваются треугольники. Материал фиксируется скобами или крупными гвоздями. Для герметизации стык можно обработать специальным составом.

Проход трубы через кровлю предполагает изоляцию дымохода от температурных воздействий: для этого соответствующие участки необходимо обшить негорючей прокладкой, например, из базальтовой ваты. Для организации проходки запрещается использовать детали, не обладающие термостойкостью.

Признаки качества ондулина

К сожалению, на рынке строительных товаров встречается довольно много некачественных подделок ондулина.

Следующие советы помогут вам отличить настоящий материал от подделки:

На обратной стороне настоящего ондулина всегда есть черная сетка.
Количество волн исходного листа всегда фиксировано – 10 штук.
Волны имеют стабильную высоту 36 мм.
Внешняя поверхность материала имеет характерную шероховатость наподобие марли.
Качественные листы отличаются насыщенными матовыми оттенками.
Крайняя волна всегда снабжена пломбой с клеймом производителя.
Материал имеет сопроводительный фирменный сертификат и гарантийный талон на 15 лет.

Противопожарное оборудование

Выпуск новых строительных материалов и развитие передовых технологий являются гарантией эффективной теплоизоляции. Выбор материалов для этой цели во многом определяется формой дымохода, способом оборачивания трубы, отводящей горячие газообразные вещества при сгорании топлива.

Основная трудность заключается в том, чтобы не допустить излишнего нагрева материалов, прилегающих к дымоходу, чтобы они не воспламенились в любом типе здания.

В большинстве домов частных домовладений дымоход идет от:

котла на твердом топливе;
камин;
печи;
плиты для приготовления пищи.

Имеют разную степень нагрузки и уровень нагрева до максимальной температуры, но изоляция нужна в каждом случае. Сборный или модульный дымоход, изготавливаемый по типу сэндвич-системы, предполагает готовую изоляцию двойных труб слоем базальтовой ваты. Эффективен как для теплоизоляции, для снижения вероятности образования конденсата, так и в качестве защиты от перегрева кровельных материалов, выходящих через кровлю. Осталось правильно организовать герметичность этого прохода, чтобы влага не попадала в дом.

Комплект керамического дымохода

Прежде чем утеплить трубу в бане или жилом доме, следует выбрать наиболее подходящий для вашего проекта вариант. Керамический дымоход не менее эффективен и долговечен; используется для камина или бани. В сборку готовой конструкции входят комплектующие из противопожарных материалов. Одни из них прилегают непосредственно к трубе или закрывают ее, другие предназначены для герметизации прохода через кровлю.

Выбор места выхода дымохода должен быть таким, чтобы облегчить работы по утеплению. Но труба должна возвышаться над коньком на 30-40 см, во избежание обратной тяги при сильном ветре, поэтому трубу часто выводят через конек.

Укладка на готовую крышу

Инструкция следующая:

В выбранном месте делается отверстие для трубы.
Теперь можно установить трубу через специальный фартук. Края фартука подворачивают под лист ондулина, а зазоры в местах примыкания заделывают лентой Ондуфлеш.
Фартук прибивается к обрешетке и армируется накладкой с внутренней стороны крыши.

Внимание! Если фартук универсальный, то угол наклона крыши неважен. Иногда углы не совпадают. В этом случае переходник изготавливается вручную из оцинкованной стали или листа меди.

Чем покрыть крышу своими руками – пошаговый монтаж

Этап 1 … Монтаж ондулина на крышу начинается с оснащения стропил обрешеткой поверх предварительно уложенной пароизоляционной пленки. Такую же пароизоляцию можно установить со стороны чердака. Для заполнения зазоров обрешетки используют утеплитель, закрытый поверх стропильных ног гидроизоляционной пленкой. Поверх обрешетки контробрешетка снабжена ламелями, что позволяет создать технологическую вентиляционную полость.

Этап 2 … Кровля из ондулина своими руками начинается с первого ряда, со скатов крыши. Лучше выбирать для этого подветренную сторону, чтобы избежать задувания под кровельное покрытие. При креплении листов важно добиться, чтобы их нижние края выступали за пределы карнизной доски. Выступ подбирается индивидуально: главное, чтобы вода эффективно отводилась за пределы кровли, к середине желоба. В любом случае выступ не должен превышать 70 мм. При укладке ондулина делается нахлест на одну волну. На величину продольного нахлеста влияет степень уклона ската: обычно они находятся в пределах 17-30 см. На каждый лист уходит 20 кровельных гвоздей, которые забиваются по центру листа через волну.

Этап 3 … Укладка второго и каждого следующего листа осуществляется с его половины, чтобы добиться расширения швов кровли в соседних рядах. Данная схема монтажа используется до конька крыши.

Этап 4 … Перед укладкой последних рядов под коньковый профиль монтируется дополнительная обрешетка.

Для этих целей лучше всего использовать стандартный профиль той же фирмы, что и покрытие ондулин. Размер профилей внахлест друг на друга составляет 12,5 см. На каждую волну прибивается конек крыши.

Этап 5 … Если стена и кровельная конструкция соединяются, то это делается из стандартного профиля того же производителя. Тот же принцип применим и к оформлению мест соединения отдельных плоскостей кровельной поверхности (ендовы).

Этап 6 … Место примыкания крыши к фронтону должно быть хорошо защищено от влаги. Это делается одним из двух способов. Один из них предполагает загибание края листа ондулина, который прибивается к фронтонной доске. Второй прием реализуется за счет обшивки края крыши прямоугольным профилем, либо клещом: это также позволяет сделать место стыковки более эстетичным.

Выбор места для дымохода на крыше

Труба должна находиться вблизи самой высокой точки крыши

При организации прохода для дымохода важно правильно выбрать место для отводящего канала на крыше . Труба должна быть близко к самой высокой точке крыши. При этом необходимо соблюдать ряд требований пожарной безопасности:

размеры сечения и высота выбираются по рекомендации производителя используемого отопительного оборудования;
необходимо помнить о прямой зависимости между высотой дымохода и результирующей силой тяги агрегата;
швеллер должен заканчиваться на 0,5-1,5 м выше конька крыши;
чтобы не повредить стропильную систему, выход размещают между ее составляющими;
если труба расположена низко на скате, нужно сделать ее длинной, чтобы уложиться в рекомендации по высоте над элементами кровли;
конструкция состоит в основном из вертикальных частей труб (длина горизонтальных не более 1 м).

Узлы прохода не должны располагаться рядом с окнами чердака, иначе продукты сгорания топлива будут задуваться в него ветром. В местах, где скаты образуют внутренний угол, этого делать тоже не стоит. Там трудно добиться хорошего соединения с трубой. Кроме того, зимой в этих районах появляются скопления снега. Жестко крепить дымоходную конструкцию к крыше нельзя: при повреждении последней труба может разрушиться. Это также увеличивает вероятность возгорания.

Как ухаживать за ондулиновой кровлей

Если процесс укладки листов производился по всем правилам, особого ухода за ними в процессе эксплуатации не потребуется. Все, что нужно будет делать, это своевременно удалять различные загрязнения с крыши загородного дома из ондулина, чтобы она прослужила как можно дольше. Через определенное время наблюдается постепенная потеря ондулином первоначальной свежести цвета. Для восстановления былой привлекательности покрытия обычно применяют покраску, используя для этого специальный материал.

Как видно из описания, сделать крышу дома из ондулина своими руками вполне посильная задача. Все, что требуется в этом случае, — строго соблюдать технологию укладки и некоторые рекомендации, позволяющие на порядок увеличить продолжительность службы кровли.

Варианты прохода дымохода через крышу

При проходе возле деревянных стропил древесина обрабатывается огнезащитными пропитками

Чтобы вывести дымоход через крышу, нужно сделать в нем отверстие. Для кирпичной трубы ее диаметр должен превышать диаметр дымохода на 0,25 м. Если кровля выполнена из негорючего материала (например, из асбестоцементного шифера), показатель можно уменьшить на 3-5 см.

Если кровля облицована черепицей, при выполнении проходки потребуется установка дополнительного конструктивного элемента из стропил и обрешетки. Деревянные детали необходимо обработать противопожарной пропиткой и утеплить огнеупорным материалом – например, подойдет мягкая минеральная вата. Под трубу рядом с коньковой балкой укладывается защитный фартук. Если он снимается с конька, то фартук с одной стороны вставляется в конструкцию дымохода, а с другой прячется под кровлю.

Правильное выполнение прохода дымохода через крышу сводит к минимуму вероятность возгорания. При расчете размеров конструкции необходимо соблюдать нормы СНиП.

Что такое сэндвич-труба

Сэндвич – данный вид труб получил такое название за свою многослойность по аналогии с названным изделием. Внутренний и внешний слои таких труб представлены металлическими цилиндрами, а средний слой представляет собой слой теплоизоляции.

Металл для дымохода стали использовать давно. Простой пример – труба обычной буржуйки. Однако вскоре после ввода в эксплуатацию выяснилось, что металлические трубы имеют ряд недостатков. Проблема заключалась в том, что металлы, обладая хорошей теплопроводностью, быстро нагреваются и отдают тепло в окружающую среду, и всегда существует опасность воспламенения.

Решение оказалось простым – металлическая труба была обернута слоем термозащитного материала. Однако такой материал плохо переносит условия окружающей среды и не очень привлекателен с эстетической точки зрения. 9№ 0005

Сэндвич-трубы – следующее решение в эволюции металлических дымоходов. Поверх теплоизоляционного слоя укладывается еще одна металлическая труба, которая защищает два внутренних слоя от внешних воздействий и не портит внешний вид здания.

Важно! Сэндвич-трубы можно приобрести в готовом виде, а можно сделать своими руками, подобрав материалы необходимых параметров. Следует помнить, что внутренняя труба должна быть дороже и качественнее внешней, но меньшего диаметра, и чем толще слой теплоизоляции, тем выше температура горения топлива в подогревателе.

Внутренний цилиндр изготовлен из нержавеющей стали. Этот материал менее подвержен коррозии продуктами горения. Сталь должна быть качественной и высокотехнологичной. Предпочтение отдают тем вариантам, швы которых сварены методом TIG – наиболее надежному и износостойкому, но и самому дорогому.

Средний слой обеспечивает теплоизоляцию и защищает окружающие поверхности от тепла. Для этих целей используется минеральная вата плотностью не менее 120 кг/м3. Толщина этого слоя зависит от температуры внутри дымохода. Этот параметр следует подбирать индивидуально.

Внешний цилиндр также изготовлен из стали. Стоит отдать предпочтение нержавеющему материалу, но для экономии можно выбрать и оцинкованную сталь. Долговечность дымохода будет зависеть от его качества в меньшей степени, чем от качества внутреннего цилиндра. Кроме того, в продаже есть сэндвич-трубы с декоративными наружными цилиндрами.

Как вывести кирпичный дымоход через крышу

Для того, чтобы работа была выполнена качественно, и не приходилось повторять собственные ошибки, необходимо соблюдать несколько простых рекомендаций:

Планировка – даже при “стихийном” ремонте все же должен быть момент, когда стоит остановиться и подумать: где именно будет располагаться печь, как будет выполнена система дымоудаления. Где на крыше будет проходить дымоход. Расчет позволит рассчитать, какой высоты дымохода над крышей будет достаточно для обеспечения необходимой тяги.
Расположение дымохода. Существует общее практическое правило: чем сильнее ветер дует в дымоход, тем сильнее тяга в топке. Дымоход вслед за этим стараются расположить как можно ближе к центру крыши – к коньку. Высота над коньком зависит от того, насколько далеко от него находится труба.
Герметизация и изоляция дымохода на крыше – однослойный металлический дымоход может нагреваться при интенсивном горении, кирпич нагревается не так интенсивно, но все же требует применения теплоизоляции в месте выхода кровельного пирога проходит. Выход через крышу дымохода необходимо тщательно утеплить, чтобы через отверстие не проходила влага.

Эти три задачи являются основными и приоритетными и от профессионализма мастера зависит качество их выполнения.

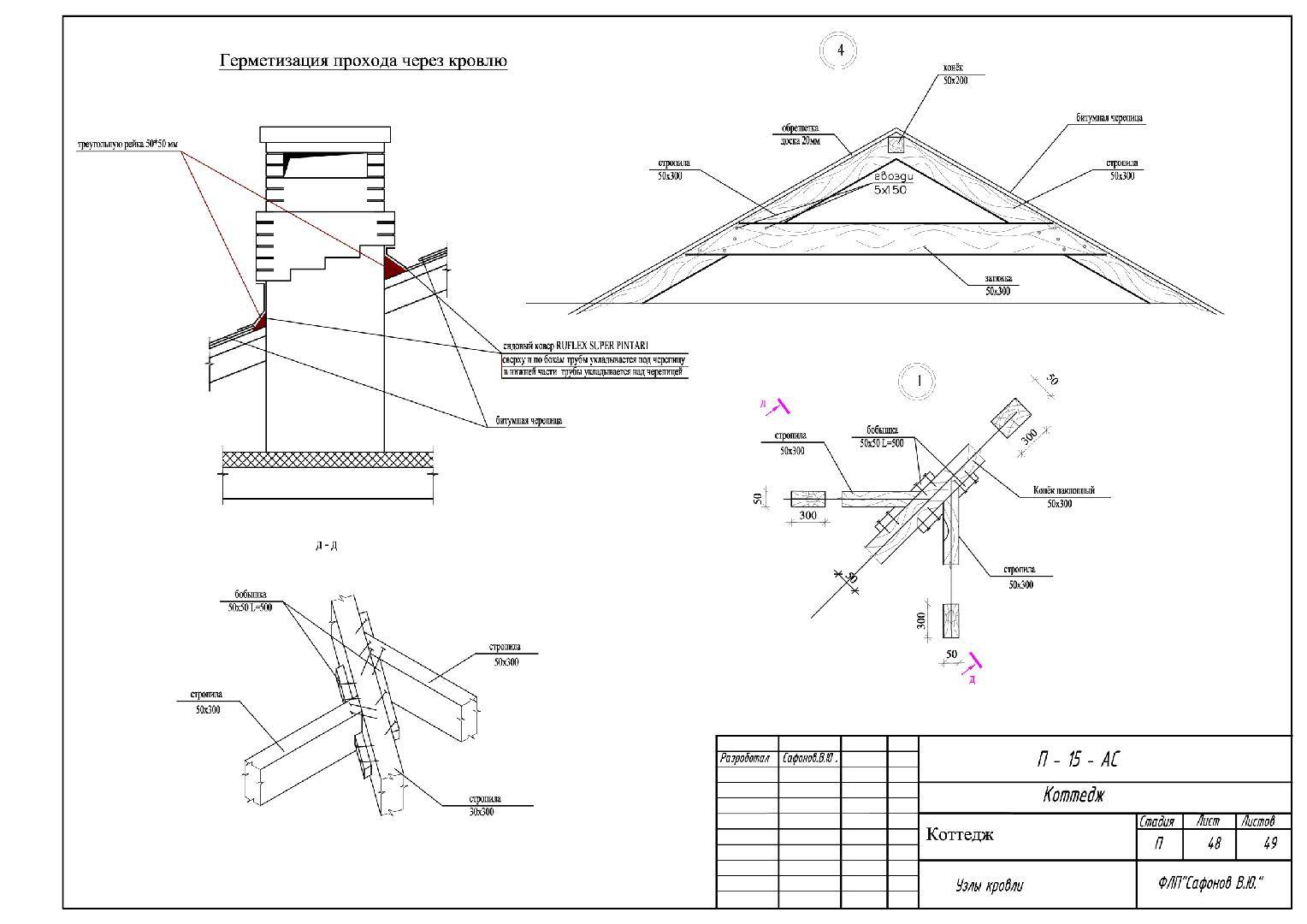

Вывод трубы через кровельный пирог по всем нормам пожарной безопасности

Разделение дымохода и многослойного кровельного пирога (с утеплением, гидро- и пароизоляцией) выполняется по всем современным нормам:

Это может быть интересно

Теплоизоляция

Отличительные особенности и разнообразие потолочной плитки. ..

Теплоизоляция

Как утеплить потолок в деревянном доме?

Теплоизоляция

Что такое нагревательный кабель?

Теплоизоляция

Теплый «пирог» для металлического дымохода

для двойных металлических труб предусмотрено внутреннее утепление минеральной ватой;
одиночная труба покрыта готовой изоляционной оболочкой необходимого диаметра и защищена снаружи;
в кирпичной кладке важно увеличить толщину стены порядка (38-40 см) и защитить контактные поверхности специальной штукатуркой.

Короб для выхода дымохода сооружают из поперечного бруса и стропил, соблюдая расстояние от деревянной конструкции до металлического дымохода не менее 15 см. Щель между ними заполняется базальтовой ватой.

В противопожарных нормах указано, что температура в контактном круге дымохода не должна быть выше 50°С. Пленочные мембраны внутри кровельного пирога могут быть выполнены из горючих материалов, поэтому зазор и дополнительное утепление негорючим между ними и трубой обязательна минеральная вата.

Мембраны кровельного пирога, отрезанные на выходе из трубы, необходимо аккуратно разрезать и закатать. Затем прижимают обрешеткой и фиксируют по краям короба гвоздями. Для полной герметичности кровли трубу в этом месте необходимо обмотать специальной уплотнительной лентой.

При прокладке дымохода по неотапливаемому чердаку, а не по жилому чердаку снижается риск перегрева кровельных элементов. Полная герметичность изоляции необходима в любом случае, но лучше дополнительно обмотать трубу специальной лентой. Грамотный монтаж внутренней гидроизоляции и наружного колпака обеспечит надежную герметизацию после монтажа теплоизоляции дымохода в проеме кровельного покрытия.

Вывод трубы через кровлю

необходимость и соблюдение требований пожарной безопасности

Топочные и котельные агрегаты, устанавливаемые в жилых домах, банях, гаражах и других помещениях, оборудуются каналом для отвода отходов, образующихся при сжигании топлива . Обход норм СНиП при обустройстве дымохода или использование неподходящих материалов может быть чревато разрушением здания. Чтобы этого не произошло, проход дымохода через крышу необходимо обустроить правильно.

Содержание

Необходимость устройства прохода через кровлю
Последствия некачественного монтажа
Пожарная безопасность
Выбор места для дымохода на крыше
От чего зависит выбор конструкции узел прохода
Материал дымохода
Температура сгорания топлива
Наружная отделка дымохода
Тип кровли
Варианты прохода дымохода через крышу

Необходимость устройства прохода через крышу

При невозможности обустройства дымохода снаружи его проводят через крышу

Проход через крышу для дымохода может понадобиться при строительстве здания , установка в нем котла или печи, либо при капитальном ремонте кровли. При строительстве дома с нуля сложностей с правильным обустройством дымохода обычно не возникает, так как работа организуется в соответствии с проектом и прилагаемой к нему инструкцией. Если арендатор решает установить отопительное оборудование в уже эксплуатируемое здание, встает вопрос об организации прохода дымохода через кровлю с соблюдением норм пожарной безопасности и качественной изоляции поврежденных участков кровли от влаги.

Последствия некачественного монтажа

При организации кровельного прохода для дымохода важно обеспечить хорошую защиту от влаги. Поэтому нужно соблюдать технологию монтажа и использовать качественные материалы. Недостаточная изоляция труб способствует повышению пожароопасности. Кроме того, это вызывает следующие негативные последствия:

кирпичная кладка разрушается из-за ослабленного раствора, дым проникает в жилое помещение;
внутри дымохода скапливается влага, а летом появляется грибок;
потери тепла растут, что приводит к необходимости расходовать больше топлива на отопление;
участки кровли, прилегающие к трубе, разрушены льдом.

При нарушении циркуляции воздушных масс в подкровельном пространстве повышается влажность, начинают гнить деревянные детали. Возникла необходимость в капитальном ремонте стропил. Поэтому важно правильно провести работу по обустройству проходки.

Пожарная безопасность

Последствия неправильной установки дымохода, проходящего через кровлю

Выбор места для дымохода на крыше

Труба должна быть рядом с самой высокой точкой крыши

При организации прохода для дымохода важно выбрать правильное расположение выходного канала на крыше. Труба должна быть близко к самой высокой точке крыши. При этом необходимо соблюдать ряд требований пожарной безопасности:

размеры сечения и высота выбираются по рекомендации производителя используемого отопительного оборудования;
необходимо помнить о прямой зависимости между высотой дымохода и результирующей силой тяги агрегата;
швеллер должен заканчиваться на 0,5-1,5 м выше конька крыши;
чтобы не повредить стропильную систему, выход размещают между ее составляющими;
если труба расположена низко на скате, нужно сделать ее длинной, чтобы уложиться в рекомендации по высоте над элементами кровли;
конструкция состоит в основном из вертикальных частей труб (длина горизонтальных не более 1 м).

Узлы прохода не должны располагаться рядом с окнами чердака, иначе продукты сгорания топлива будут задуваться в него ветром. В местах, где скаты образуют внутренний угол, этого делать тоже не стоит. Трудно реализовать там хорошее соединение с трубой. Кроме того, зимой в этих районах появляются скопления снега. Жестко крепить дымоходную конструкцию к крыше нельзя: при повреждении последней труба может разрушиться. Это также увеличивает вероятность возгорания.

От чего зависит выбор конструкции проходной сборки

Труба нержавеющая, облицованная кирпичом, утепленная минеральной ватой

Окончательная конструкция проходки определяется несколькими факторами. На окончательное решение влияют эксплуатационные характеристики отопительного агрегата и самой кровли.

Материал дымохода

Чаще всего эти конструкции изготавливаются из огнеупорного кирпича, нержавеющей стали и других металлов. Реже встречаются керамические и асбестоцементные дымоходы. Используемые материалы предъявляют определенные требования к выбору формы узла.

Температура сгорания топлива

Различные виды топлива сгорают при разных температурах. Это влияет на выбранное сырье. Например, если вы используете твердое топливо (дрова, торфяные брикеты, прессованный уголь), нельзя устанавливать металлическую трубу.

Наружная отделка дымохода

Обычно применяется кирпичная кладка или штукатурка. Способ отделки влияет на конструкцию агрегата, так как дымоход, облицованный декоративным кирпичом, тяжелее.

Тип кровли

Выгоднее строить конфигурацию с сечением, имеющим форму прямоугольника или квадрата. Для таких вариантов выпускаются готовые доборные элементы, которые используются при обустройстве соединения с кровлей.

Варианты прохода дымохода через крышу

При проходе возле деревянных стропил древесина обрабатывается огнезащитными пропитками

Для вывода дымохода через крышу в нем необходимо сделать отверстие.

Промышленная вентиляция в Москве строительство монтаж в Подольске

Промышленная вентиляция в Москве строительство монтаж в Подольске
