Таблица веса металлопроката
Вес металлопроката
В современном строительстве достаточно часто используют металлопрокат и изделия из металлопроката. Это объясняется тем, что подобные изделия обладают большим количеством положительных качеств и характеристик. Купить необходимый металлопрокат можно на металлобазах, которые есть во всех больших городах. Необходимо отметить, что данный материал продается на вес. Таблица весов металлопроката 1 метр погонный позволяет рассчитать стоимость покупаемого товара.
Определение веса металлопроката
Вес металлопроката таблица позволяет быстро и удобно рассчитать стоимость необходимого объема металла перед покупкой. Подобные таблицы содержат в себе веса и формулы для расчета стоимости металлопроката. На сегодняшний день существуют специальные сайты, которые позволяют выполнить все необходимые расчеты. Подобные сайты еще называют сайты-калькуляторы. Вес металлопроката, таблица, калькулятор предоставляет возможность рассчитать объемы металлопроката, чтобы в дальнейшем можно было подобрать максимально подходящий по габаритам транспорт. Важно помнить, что существуют следующие изделия из металлопроката:
- Арматура;
- Труба;
- Уголок;
- Швеллер;
- Задвижка.
Ко всем вышеперечисленным изделиям применяется калькулятор, чтобы рассчитать вес металлопроката. Сложнее всего производить расчет для уголков. Это аргументировано тем, что существует несколько видов данного изделия из фасонного проката.
Для упрощения проведения расчетов существует специальная таблица, в которой указаны значения самых популярных размеров и объемов изделий. Для того чтобы использовать данную таблицу правильно, необходимо знать исходные значения, а именно длину и массу погонного метра.
Виды металлопроката
На сегодняшний день существует два основных вида металлопроката:
- Цветной;
- Черный.
Также существует еще один вид металлопроката, который называется нержавеющий. Данный металлопрокат используется редко и только в специфических сферах. Черный металлопрокат применяется чаще, поскольку из него производится намного больше изделий и он значительно дешевле. Таблица металлопроката подобного вида присутствует в открытом доступе на многих сайтах, касающихся продажи черного металлопроката.
Швеллер – это изделие, которое обладает П-образным сечением. Подобное изделие применяется в строительстве для укрепления строений. Необходимо сказать, что швеллер также применяется при проведении армирования строения.
Вес металла, который используется для производства швеллеров, также рассчитывается при помощи таблиц, формул и сайтов-калькуляторов.
Арматура – одно из самых известных и часто применяемых изделий из черного металлопроката, которое применяется в сфере строительства и в промышленности. Арматура представляет собой длинные пруты, которые могут обладать разной толщиной и разным сечением, что придает специфических характеристик каждому изделию. Справочник металлопроката позволяет подобрать правильный материал, чтобы изготовить арматуру для использования в строениях разного предназначения.
Трубы – элементы, применяющиеся в разных сферах. Основное применение труб – это промышленность. Трубы применяются для транспортировки жидкостей и газов. Необходимо отметить, что в зависимости от предназначения, трубы могут обладать разным диаметром и толщиной стен. В современной промышленности трубы применяются совместно с таким изделием как задвижка. Задвижки применяются для направления потока жидкости или газа, которые протекают в трубах.
Все права защищены!
© 2023 Компании Металл Элит
НА ВЕРХ
Вес металла, — таблица, расчет веса |
- Главная > Вес металла, — таблица, расчет веса
В таблицах указан теоретический вес металлопроката. Фактический вес может оеличатся от теоретического веса ± 0,2% — 3%.
Таблицы веса металлопроката
вес профильной трубы
вес трубы водогазопроводной
вес листового металла
вес арматуры А3
вес строительной арматуры
Таблица веса уголка
таблица веса швеллера
вес балки двутавровой
вес профнастила
вес листового проката
вес круглого проката
вес шестигранника
вес квадрата, круга
вес стальной трубы
Определение массы 1 пм металлопроката
| Определение теоретической массы 1 погонного метра трубы |
Для нерж. трубы: m = ?*(d — s)*s*?/1000Для «черной» трубы: m = (d — s)*s/40,55где:m — теор. масса одного погонного метра трубы в кг, ? = 3,14 (постоянная величина), d — наружный диаметр в мм, s — толщина стенки в мм, ? — плотность в г/куб. см. |
| Определение теоретической массы 1 погонного метра круга |
| m = ?*d2*?/4000где: m — теор. масса 1 п/ м круга в кг, d — наружный диаметр в мм, ? — плотность стали в г/куб. см. |
| Определение теоретической массы одного листа |
| m = V* ?/ 1E 6где: m — теор. масса 1 п/ м листа в кг, V — объем листа = Толщина х Ширина х Длина, мм, ? — плотность стали в г/куб. см, 1Е6 — число 10 в 6-й степени.  |
| Определение примерного количества листов в одной тонне |
| n = 1Е 9 / V*?где: ? — плотность стали в г/куб. см. V — объем листа = Толщина х Ширина х Длина, мм, |
Плотность разных марок сталей (по данным ГОСТ 9941-81)
| Марка стали | Плотность, ?, г/см3 | Марка стали | Плотность, ?, г/см3 |
| 04Х18Н10 | 7,90 | 08Х18Н10 | 7,90 |
| 08Х20Н14С2 | 7,70 | 08Х17Т | 7,70 |
| 10Х17Н13М2Т | 8,00 | 08Х13 | 7,70 |
| 08Х18Н12Б | 7,90 | 12Х13 | 7,70 |
| 10Х23Н18 | 7,95 | 12Х17 | 7,70 |
| 08Х18Н10Т | 7,90 | 15Х25Т | 7,60 |
| 08Х18Н12Т | 7,95 | 12Х18Н9 | 7,90 |
Формулы расчета
| Определение теоретической массы одного погонного метра трубы |
| m=?*(d-s)*s*?/1000 ?=3,14 (постоянная величина), d=наружный диаметр в мм, s=толщина стенки в мм, n=1000/m, ?=плотность в г/см3 |
| Определение примерного количества погонных метров трубы в одной тонне |
| n=1000/m |
| Определение примерного количества листа в одной тонне |
| n=10/V*? |
| Определение теоретической массы одного листа |
| m=V*?/10, гдеm=теоретическая масса одного листа в кг, V=Объем листа=толщина (мм)*, ширина (мм)*, длина (мм), ?=плотность в г/см3 |
| Определение теоретической массы одного погонного метра круга |
| m=x*d2*?/4000, гдеm=теоретическая масса 1 п/ м круга в кг,x=3,14 (постоянная величина),d=наружный диаметр в мм,p=плотность в г/см3, Плотность принимается в г/куб. |
см:Формула расчета веса 1 п/ м трубы.
Когда надо быстро узнать сколько весит погонный метр трубы из углеродистой стали, а справочной таблицы нет,
воспользуйтесь этой формулой — Мп = (( Ду — Тс ) / 40,5) * Тс
Ду — диаметр трубы (мм),
Тс — толщина стенки (мм),
Мп — вес 1 п/ м трубы в кг.
Таблица удельного веса металлов
Элемент | Символ | Плотность г/см3 |
| Азот | N | 1,25 |
| Алюминий | Al | 2,69808 |
| Барий | Ba | 3,61 |
| Бериллий | Be | 1,86 |
| Бор | B | 2,33 |
| Ванадий | V | 6,12 |
| Висмут | Bi | 9,79 |
| Вольфрам | W | 19,27 |
| Гадолиний | Gg | 7,886 |
| Галлий | Ga | 5,91 |
| Гафний | Hf | 13,36 |
| Германий | Ge | 19,3 |
| Гольмий | Ho | 8,799 |
| Диспрозий | Dy | 8,559 |
| Европий | Eu | 5,24 |
| Железо | Fe | 7,87 |
| Золото | Au | 19,32 |
| Индий | In | 7,3 |
| Иридий | Ir | 22,4 |
| Иттербий | Yb | 6,959 |
| Иттрий | Y | 4,472 |
| Кадмий | 8,642 | |
| Кобальт | Co | 8,85 |
| Кремний | Si | 2,3263 |
| Лантан | La | 6,162 |
| Литий | Li | 0,534 |
| Лютеций | Lu | — |
| Магний | Mg | 1,741 |
| Марганец | Mn | 7,43 |
| Медь | Cu | 8,96 |
| Молибден | Mo | 10,22 |
| Неодим | Nd | 7,007 |
| Никель | Ni | 8,91 |
| Ниобий | Nb | 8,55 |
| Олово | Sn | 7,29 |
| Осмий | Os | 22,48 |
| Палладий | Pd | 12,1 |
| Платина | Pt | 21 |
| Празеодим | Pr | 6,769 |
| Рений | Re | 21,04 |
| Родий | Rh | 12,5 |
| Ртуть | Hg | 13,5 |
| Рутений | Ru | 12,3 |
| Самарий | Sm | 7,53 |
| Свинец | Pb | 11,337 |
| Селен | Se | 4,7924 |
| Серебро | Ag | 10,5 |
| Скандий | Sc | 2,99 |
| Сурьма | Sb | 6,69 |
| Талий | Tl | 11,85 |
| Тантал | Ta | 16,6 |
| Теллур | Te | 6,25 |
| Тербий | Tb | 8,253 |
| Титан | Ti | 4,505 |
| Тулий | Tu | 9,318 |
| Углерод | C | 2,2 |
| Фосфор | P | 1,83 |
| Хром | Cr | 7,2 |
| Церий | Ce | 6,768 |
| Цинк | Zn | 7,13 |
| Цирконий | Zr | 6,5 |
| Эрбий | Er | 9,062 |
поиск по сайту
Найти:
от kalpataru | 9 января 2023 г.
| Блог | 0 комментариев
Слово «калибр» часто используется при работе с листовым металлом. Например, значение стали 18-го калибра может быть неясным для тех, кто не знаком с системой калибров. Этот блог включает в себя таблицу размеров листового металла и объяснение системы размеров в качестве ресурса.
Как используются калибры для листового металла?
Калибры используются для определения толщины листового металла. Значения датчиков не зависят ни от метрической, ни от стандартной систем измерения. Истинную толщину листового металла можно рассчитать в дюймах или миллиметрах с помощью таблицы преобразования размеров. Согласно таблице преобразования размеров, например, сталь 18 калибра равна 0,0478 дюйма или 1,214 миллиметра. Номер манометра «18» не имеет отношения к самим размерам.
В настоящее время используются различные системы калибров, при этом определенные обозначения калибров используются для определенных видов металлов. Например, в одной системе калибра сталь 18 калибра имеет толщину 0,0478 дюйма, а алюминий 18 калибра имеет толщину 0,0403.
Следует использовать калибровочную диаграмму, чтобы убедиться, что металл соответствует необходимым размерам из-за разной толщины.
История калибровочной системы
Производство металлов имеет долгую историю использования калибровочной системы. До широкого распространения стандартных и метрических систем измерения это, скорее всего, исходило от британского проволочного бизнеса. Диаметр протягиваемой в это время металлической проволоки определялся с помощью калибров. С тех пор он продолжает оставаться распространенным способом указания толщины проволоки и листового металла.
Таблицы размеров листового металла
Используйте эти таблицы размеров листового металла, чтобы определить требуемый размер металла:
Перейти к:
Таблица размеров мягкой стали
Таблица размеров алюминия
Таблица размеров нержавеющей стали
90 Таблица размеров оцинкованной стали 002Таблица калибров для латуни
Таблица калибров для меди
| Таблица калибров для низкоуглеродистой стали* | ||
| GaugeNumber | Дюймы | MM |
| 7 | . 1793 | 4.554 |
| 8 | .1644 90 040 | 4.175 |
| 9 | .1495 | 3.797 |
| 10 | .1345 | 3.416 |
| 11 | .1196 | 3.038 |
| 12 | .1046 | 9 0037 2,656|
| 14 | .0747 | 1,897 |
| 16 | .0598 | 1.518 |
| 18 | .0478 | 1.214 | 90 043
| 20 | .0359 | .911 |
| 22 | .0299 | .759 | 9 0043
| 24 | .0239 | .607 |
| 26 | .0179 | .454 | 900 43
| 28 | .0149 | .378 |
Купить Мягкая сталь
| Таблица размеров алюминия* | ||
| Номер манометра | Дюймы | ММ |
| 7 | . 1443 | 3,665 |
| 8 | .1285 | 3,264 |
| 9 | .1144 | 2,906 |
| 10 | .1019 | 2,588 | 90 043
| 11 | .09074 | 2.305 |
| 12 | .08081 | 2,053 |
| 14 | .06408 | 1,628 |
| 16 | .05082 | 1.291 |
| 18 | .04030 | 1 .024 |
| 20 | .03196 | .812 |
| 22 | .02535 | .644 | 24 | .02010 | .511 |
| 26 | .01594 | .405 |
| 28 | .01264 | .321 |
| 30 | .01003 | .255 |
| Нерж. Таблица размеров стали* | ||
| GaugeNumber | Дюймы | мм |
| 8 | . 17 187 | 4,365 |
| 9 | .15625 | 3,968 |
| 10 | .14062 | 3,571 |
| 11 | .125 | 3,175 |
| 12 | .10937 | 2,778 |
| 14 | . 07812 | 1.984 |
| 16 | .0625 | 1.587 |
| 18 | 9 0037 .0501.270 | |
| 20 | .0375 | .9525 |
| 22 | .03125 | .7937 |
| 24 | .025 | 900 37 .635|
| 26 | .01875 | .476 |
| 28 | .01562 | .396 |
| 30 | .0125 | .3175 |
Купить Нержавеющая сталь
| Таблица калибров из оцинкованной стали* | ||
| GaugeNumber | Дюймы | MM |
| 8 | . 1681 | 4,269 | 9 | .1532 | 3,891 |
| 10 | .1382 | 3,510 | 11 | .1233 | 3.1318 |
| 12 | .1084 | 2.753 |
| .0785 | 1,9939 | |
| 16 | .0635 | 1.6129 |
| 18 | .0516 | 1.310 |
| 20 9 0040 | .0396 | 1.005 |
| 22 | .0336 | .853 |
| 24 | .0276 | .701 |
| 26 | .0217 | .551 |
| 28 | 900 37 .0187.474 | |
| 30 | .0157 | .398 |
Купить Оцинкованная сталь
| Латунь Таблица* | ||
| Датчик Номер | Дюймы | ММ |
| 7 | . 1443 | 3,665 |
| 8 9004 0 | .1285 | 3.264 |
| 9 | .1144 | 2.906 |
| 10 90 040 | .1019 | 2.588 |
| 11 | .09074 | 2,305 |
| 12 | .08081 | 2,053 |
| 14 | .06408 | 1,628 |
| 16 | .05082 | 1,291 | 9 0043
| 18 | .04030 | 1.024 |
| 20 | .03196 | .812 |
| .02535 | .644 | |
| 24 | .02010 | .511 |
| 26 | .01594 | .405 |
| 28 | .01 264 | .321 |
| 30 | .01003 | .255 |
Купить Латунь
| Таблица калибров меди* | ||
| Номер манометра | Дюймы | ММ |
| 7 | . 180 | 4,572 |
| 8 | .165 | 4.191 |
| 9 | .148 | 3.759 |
| 10 | .134 | 3,404 |
| 11 | .120 | 3,048 |
| 12 | .109 | 2.769 |
| 14 | .083 | 2.108 |
| .065 | 1,651 | |
| 18 | .049 | 1.245 |
| 20 | .035 | .889 |
| 22 | .028 | .711 |
| 24 | .022 | .559 |
| 26 | . 018 | .457 |
| 28 | .014 | .356 |
| 30 | .012 | .305 |
Купить Медь
Подробнее:
ISMC (Индийский стандартный средний канал) Таблица веса : Индийский стандартный средний канал (ISMC) — это весовая таблица, используемая для расчета веса различных стальных изделий в Индии.
Вес рассчитывается на основе размеров продуктов, таких как ширина, высота и длина.
Устойчивые транспортные решения: Сталь указывает путь : Люди и вещи должны иметь возможность свободно перемещаться в нашей современной глобализированной экономике. Однако ограниченная способность ресурсов и окружающей среды нашей планеты справиться с нынешними темпами роста экономики и населения вызывает растущее беспокойство.
Материалы из листового металла – Академия MEP
Глава № 2 – Материалы из листового металла
Введение Оцинкованный листовой металл является наиболее часто используемым материалом для отопления, вентиляции и кондиционирования воздуха в коммерческом строительстве. Он используется для приточных, возвратных и вытяжных воздуховодов, которые перемещают воздух из одного места в другое. Основные различия в конструкции воздуховодов связаны с типом стыков (метод соединения одной секции воздуховода с другой) и швов (продольные соединения), используемых для изготовления воздуховода и фитингов.
В следующем видеоролике показано, как изготавливается сталь для ОВКВ и других отраслей. Это видео не является обязательным для курса, но если вас интересует, как производится сталь, то это видео даст вам представление о том, как это начинается от сырья до готового сырья, которое промышленность может использовать в своем собственном производственном процессе. .
Как производится стальВот еще одно видео, показывающее аналогичные этапы процесса производства горячекатаной стали, но другим способом. Содержание видео не будет отображаться в тесте главы и предназначено для тех, кому интересно узнать, откуда берется металл для индустрии ОВКВ.
youtube.com/embed/NZxHJQep6JE” frameborder=”0″ allow=”accelerometer; autoplay; clipboard-write; encrypted-media; gyroscope; picture-in-picture” allowfullscreen=””/> Другими найденными типами материалов являются алюминий, нержавеющая сталь и черное железо, каждый из которых имеет свои свойства материала, наиболее подходящие для определенных типов систем или условий воздействия. Листовой металл можно приобрести в рулонах или в плоском виде, как показано ниже.
Материал листового металла – плоский материал Оцинкованный листовой металл Большая часть ваших воздуховодов подачи, возврата, сброса, передачи и вытяжки воздуха будет изготовлена из оцинкованного материала, если только вы не живете в районе, где используется большое количество плит из стекловолокна. или гибкий воздуховод. SMACNA (Национальная ассоциация подрядчиков по обработке листового металла и кондиционеров) является лидером отрасли в установлении стандартов толщины (толщины), армирования, стыков и швов, а также различных других компонентов, используемых при изготовлении и монтаже воздуховодов.
Оцинкованная сталь изготавливается путем нанесения цинкового покрытия на обе стороны углеродистой стали. Благодаря цинковому покрытию материал повышает его коррозионную стойкость, но затрудняет окрашивание. Если поверхность воздуховода необходимо покрасить, существуют материалы, обработанные для этой цели, такие как Paintlock или Galvannealed, каждый из которых предоставляется для этой цели разными производителями.
Сплав цинка и железа наносится на обе стороны углеродистой стали для создания продукта, который можно окрашивать. Добавление железа в сплав обеспечивает лучшее сцепление краски с поверхностью.
Конструкция воздуховода прямоугольного сечения определяется размером, статическим давлением и длиной воздуховода или размером и типом фитинга.
Оцинкованная сталь с покрытием PVS может использоваться для влажных и агрессивных выхлопных систем.
Paintlock — это материал специального заказа, который используется, когда вы хотите покрасить воздуховод.
Этот процесс обеспечивает эффект, аналогичный грунтовке при покраске, что обеспечивает лучшую адгезию краски. Paintlock имеет разные торговые названия, поэтому ваш поставщик может назвать его по-другому.
Измеритель толщины материала. Наиболее распространенные калибры на рынке коммерческого строительства составляют от 16ga до 26ga, в жилых домах можно использовать 28ga или 30ga. Чем выше номер калибра, тем тоньше будет материал.
Кроме того, стандартными являются датчики с четными номерами. Чтобы определить требуемый размер материала, вам необходимо знать несколько вещей, таких как размер воздуховода и класс давления, для которого он должен быть построен, со ссылками на таблицу для города или юрисдикции, в которой вы устанавливаете. воздуховод.
В каждом городе или юрисдикции могут быть разные стандарты или могут быть приняты таблицы SMACNA в качестве стандарта. Мы рассмотрим SMACNA позже. Размер определяется количеством воздуха, которое должно пройти через воздуховод, а статическое давление определяется силой, прилагаемой вентилятором для доставки воздуха туда, куда он должен идти.
Толщина материала указывается в датчиках с соответствующим весом на один квадратный фут следующим образом;
- 30 ga = 0,656 фунта/фут2
- 28 ga = 0,781 фунта/фут2
- 26 ga = 0,906 фунта/фут2
- 24 ga = 1,156 фунта/фут2
- 22 ga = 1,406 фунта/фут2 9 0936
- 20 ga = 1,656 фунта/фут2
- 18 ga = 2,156 фунта/фут2
- 16 ga = 2,656 фунта/фут2
Чем толще материал, тем больше его вес на квадратный фут, как показано в таблице ниже. Например, если бы у вас был кусок оцинкованного воздуховода длиной 10 футов, сделанный из разных калибров, все они имели бы разный вес, за исключением соединительного материала и армирования как такового;
Таблица веса листового металлаДля расчета фунтов необходимо сначала растянуть воздуховод, чтобы он стал плоским. Таким образом, воздуховод размером 12 x 12 дюймов имеет все четыре стороны по 12 дюймов, поэтому первым шагом является выравнивание воздуховода.
Шаг 1
Расправьте воздуховод и растяните его как таковой;
12 дюймов + 12 дюймов + 12 дюймов + 12 дюймов = 48 дюймов.
Шаг 2
Следующим шагом будет превращение 48-дюймового вытянутого воздуховода в ножки;
(48 дюймов / 12 дюймов = 4 фута)
Шаг 3
Возьмите вытянутые футы и умножьте их на общую длину, чтобы получить общее количество квадратных футов;
4 фута x 10 футов = 40 фут2
Шаг 4
Умножьте общее количество квадратных футов на вес манометра на квадратный фут, как показано в таблице;
Это быстрый способ получить деньги за кусок прямого воздуховода. Теперь, если бы вы знали, сколько вы платите за фунт при покупке воздуховода, вы могли бы просто умножить его на общую сумму в фунтах. Например, скажем, вы платите 3,00 доллара за фунт за приобретенный прямой воздуховод. Ваши затраты на покупку воздуховода 18 ga, указанного выше, будут следующими:
86,24 фунта x 4,00 долл. США/фунт = 344,96 долл. США
Если у вас есть собственный производственный цех, то общая стоимость будет состоять из материалов и труда.
В качестве примера предположим, что в вашем производственном цехе есть линия по производству рулонов, и что исторические данные вашей компании показывают, что вы можете изготавливать воздуховоды для рулонов со скоростью 100 фунтов в час, а стоимость вашего материала составляет 0,70 доллара США за фунт. тогда ваша стоимость будет примерно такой;
86,24 фунта x 1,00 долл./фунт = 86,24 долл. Стоимость материала
86,24 фунта/80 фунт/ч = 1,08 часа
Мы рассмотрим это более подробно позже, но в этом первом разделе вы можете быстро увидеть процесс, в котором ваши воздуховоды превращаются в компоненты труда и материала в зависимости от веса и других факторов.
Фитинги более сложны в расчете на вытяжку, так как имеют различные углы и могут иметь смещения, изменение размеров как в переходах, так и квадратное в круглое. Это то, что делает программное обеспечение Estimating Take-off таким ценным, поскольку оно молниеносно конвертирует любую фигуру в фунты.
Оцинкованный листовой металл получают из рулона углеродистой стали, покрытого цинком с обеих сторон металла.
Цинковое покрытие защищает сталь от коррозии. В отрасли HVAC горячее цинкование обычно используется для покрытия стали цинком.
Вам не нужно беспокоиться об этом, но процесс горячего цинкования начинается с погружения углеродистой стали в ванну с кислотой для удаления стальной окалины. После очистки и удаления окалины углеродистая сталь погружается в ванну с расплавленным цинком, где она образует защитную связь цинка.
Количество цинкового покрытия на стали измеряется количеством цинка в унциях на квадратный фут стали. Наиболее часто указанное цинковое покрытие, указанное в спецификациях листового металла HVAC, – это G60 или G90, причем G90 является наиболее распространенным. G90 прослужит дольше, чем покрытие G60. так как G90 дает более толстое цинковое покрытие. Покрытие нанесено с обеих сторон, поэтому G90 означает, что общая плотность покрытия для обеих сторон составляет 0,90 унций/фут2.
G90 = 0,90 унций/фут2
G60 = 0,60 унций/фут2

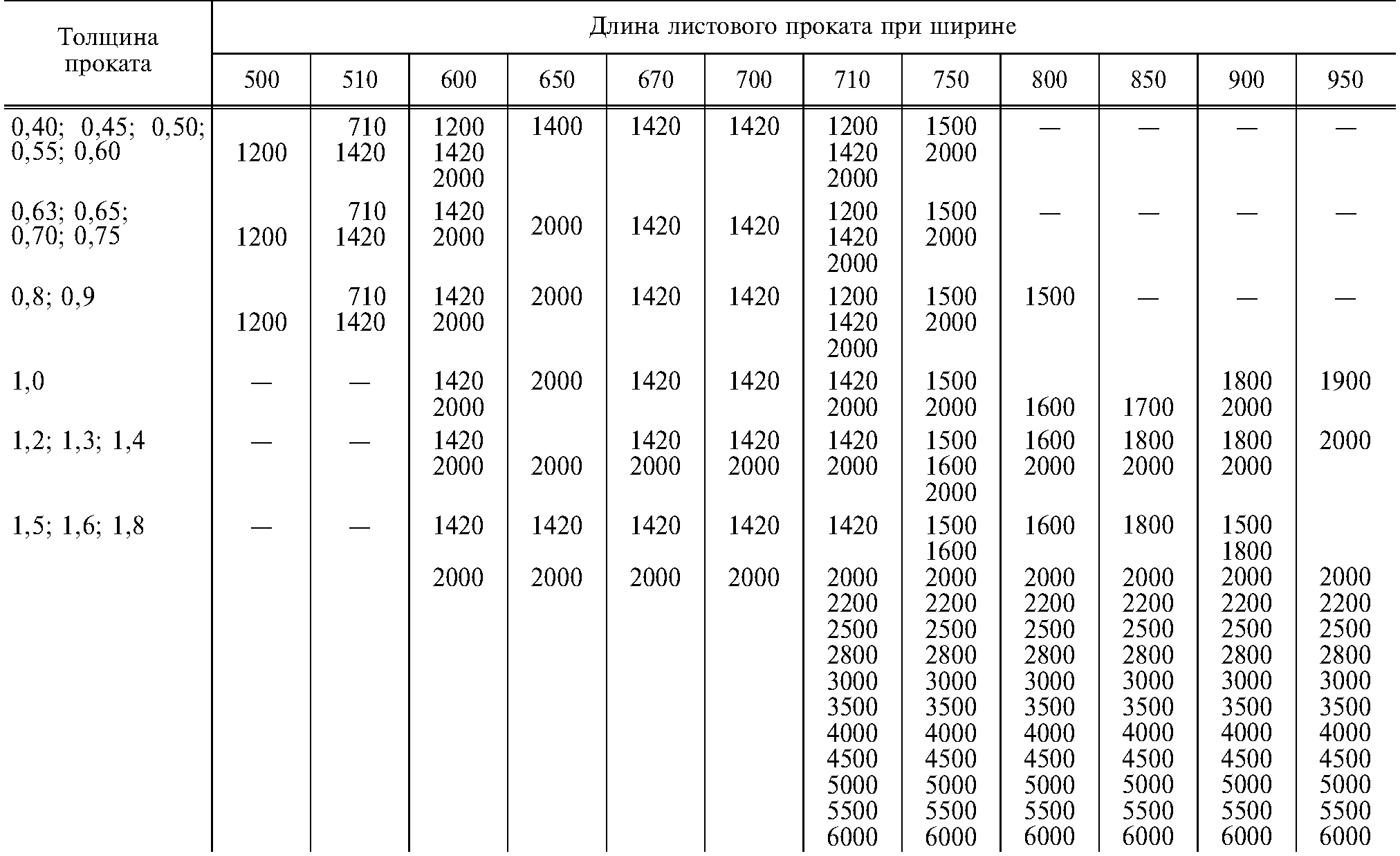

Физический размер листового проката Если в производственном цеху нет линии для рулонов, то для изготовления воздуховодов и фитингов они будут использовать листы листового проката.
Вы можете приобрести плоский инвентарь следующих размеров;
- 3′ x 8′
- 3′ x 10′
- 4′ x 8′
- 4′ x 10′
- 4′ x 12′
- 5′ x 8
- 5 футов х 10 футов
- 5 футов x 12 футов
Цех по производству листового металла HVAC, скорее всего, захочет выбрать ширину, которую они предпочитают для изготовления отрезков воздуховода. Если вы хотите сделать 5-футовые соединения воздуховода, то вы должны использовать плоские заготовки из листового металла 5 футов x 8 футов, 5 футов x 10 футов или 5 футов x 12 футов.
Вы можете легко вычислить вес каждого размера, если знаете толщину металла, как указано выше. Если магазин покупает куски плоского проката, можете ли вы определить вес каждого из следующих кусков. См. ответы в конце этого раздела.
- 4’ x 8’ 26ga = ___ фунтов
- 4’ x 8’ 24ga = ___ фунтов
- 5’ x 8’ 22ga = ___ фунтов
- 5’ x 8’ 20ga = ___ фунтов 909 36
Обычно воздуховоды Black Iron используются для удаления загрязненного жиром воздуха из кухонной вытяжной системы в ресторанах и заведениях быстрого питания.
Для системы отвода жира требуется воздуховод, который может выдерживать более высокие температуры и избегать утечки смазки, поэтому эти системы изготавливаются с полностью сварными соединениями и швами на воздуховодах и фитингах, чтобы снизить риск возгорания горячей смазки из-за выхода из воздуховода и капания. на строительные материалы. Для пищевых продуктов, которые выделяют переносимые по воздуху частицы жира, требуется вытяжная система, которая защитит пассажиров от опасностей пожара.
Жир прилипает к поверхности воздуховодов, используемых для отвода дыма и тепла из кухни. Приборы, создающие переносимый по воздуху жир, такие как фритюрницы и решетки, потребуют полностью сварного воздуховода от кухонной вытяжки через крышу к вытяжному вентилятору.
Часто часть, видимая на кухне, из эстетических соображений изготавливается из нержавеющей стали.
Кухонный вытяжной колпак для жира Алюминий Алюминиевые воздуховоды используются, когда система воздуховодов содержит влагу, например, в раздевалках с душевыми.
Алюминий обладает полезными свойствами, которые помогают предотвратить коррозионное воздействие влаги в воздуховоде. Алюминиевые воздуховоды и решетки можно найти в больницах, где в помещении используется радиация или рентгеновские лучи.
В приведенной ниже таблице видно, что из-за свойств алюминия требуется, чтобы алюминий был толще оцинкованной стали, чтобы соответствовать его прочности и жесткости. Например, оцинкованный воздуховод калибра 26 имеет толщину 0,55 мм, а для алюминиевого эквивалента потребуется толщина 0,69 мм.
Эквивалент алюминия Нержавеющая сталь Нержавеющая сталь также обладает хорошими свойствами материала для использования в системах, содержащих влагу или агрессивный воздух, таких как кухня, посудомоечная машина, прачечная, спа, закрытые бассейны и вытяжка лабораторий. Некоторые инженеры могут даже указать, что воздуховод для отвода жира должен быть изготовлен из полностью сварной нержавеющей стали от вытяжного колпака до самого верха через крышу к вытяжному вентилятору.
Конечно, нержавеющая сталь является более дорогим материалом, поэтому вы можете предложить черное железо в качестве решения VE (Value Engineered), чтобы сэкономить деньги владельца.
Воздуховоды из нержавеющей стали можно найти там, где необходимо отводить коррозионно-активные среды, а оцинкованные просто не подходят, поскольку они не могут выдерживать коррозионную природу отводимого воздуха. Это можно найти в лабораторных вытяжных системах, соединенных с лабораторными вытяжками, где проводятся эксперименты с различными химическими веществами.
Воздуховоды из нержавеющей стали могут быть изготовлены со сварными соединениями и швами или без них.
Нержавеющая сталь с покрытием – воздуховоды этого типа обычно изготавливаются в виде 4-футовых соединений с фланцами Van Stone. Этот воздуховод из нержавеющей стали с покрытием используется на предприятиях по производству микрочипов для отвода агрессивных паров. Тефлон, халар или другие одобренные покрытия будут наноситься на нержавеющую сталь для повышения ее защитных свойств.
Плита для воздуховодов из стекловолокна
Плита для воздуховодов из стекловолокна используется реже, но обладает хорошими акустическими свойствами. Там нет металла, кроме ваших вешалок, поскольку воздуховод сделан из плоских листов стекловолокна, согнутых в требуемые формы.
Воздуховодная плита из стекловолокнаВоздуховодная плита может иметь круглую или прямоугольную форму. Его использование позволяет избежать необходимости оборачивать или выравнивать воздуховоды. Обычно изготавливается из плит для воздуховодов толщиной 1 дюйм, отвечающих требованиям UL 181.
Посмотрите видео ниже, чтобы узнать о плитах для воздуховодов от NAIMA (Североамериканская ассоциация производителей изоляционных материалов). Если вы хотите узнать больше о том, как собирать воздуховод, вы можете посмотреть дополнительные видео на канале NAIMA в YouTube.
Изготовление воздуховодов из стекловолокнаFRP – (пластмасса, армированная стекловолокном)
Пластмасса, армированная стекловолокном, используется для отработанного воздуха с высокой коррозионной активностью, например, в промышленном производстве.
Пластик, армированный стекловолокном, широко используется на заводах по производству полупроводников, которые используют большое количество растворителей и кислот в процессах изготовления полупроводниковых микрочипов из кремниевых пластин. Этот тип воздуховода может использоваться для любого высококоррозионного выхлопного материала.
Всегда полезно обсудить с производителем свойства выводимого воздуха, чтобы убедиться, что он совместим с материалом, используемым для изготовления воздуховода. Стыки выполнены трудоемким методом нанесения слоев ткани и смолы.
Вкладыш воздуховода
При указании вкладыша воздуховода важно определить, соответствует ли размер воздуховода, указанный на чертежах, необходимой полезной площади. Если размеры на чертеже представляют собой чистую свободную площадь, то вам потребуется увеличить размер изготовленного воздуховода, чтобы учесть толщину облицовки воздуховода.
Если у вас есть воздуховод размером 12 x 12 дюймов, облицованный звукоизолирующим покрытием толщиной 1 дюйм, и требуется, чтобы площадь свободной сетки соответствовала размеру воздуховода, то размер воздуховода из листового металла должен быть 14 x 14 дюймов.
Это рассчитывается следующим образом: каждая сторона включает 1 дюйм лайнера + 12 дюймов свободной площади + 1 дюйм лайнера = 14 дюймов.
В соответствии с SMACNA Вкладыш воздуховода должен быть приклеен к поверхности воздуховода с 90-процентным покрытием клеем и штифтами на различных расстояниях в зависимости от скорости в воздуховоде. Чем больше скорость, тем больше требуется плотность штифтов. Ниже приведены два распространенных метода крепления штифтов: в одном головка представляет собой неотъемлемую часть штифта, а в другом головка представляет собой отдельную нажимную шайбу. Приварные штифты прикрепляются автоматически к лейнерной части змеевика или как отдельное оборудование.
Штифты для вкладышей Вкладыш для воздуховодов бывает разной толщины и обычно определяется в спецификациях или в соответствии со стандартами производства вашей компании. Стандартные размеры: ½”, 1” и 1-1/2”, но доступны различные типы облицовки воздуховода толщиной до 4”. В приведенном ниже видео вы увидите, как применяется футеровка воздуховода на линии змеевика и как штифты применяются на другом участке.
Вкладыш отображается на инженерных чертежах пунктирными линиями внутри воздуховода или фитинга.
Двустенный воздуховод
Существуют различные методы изготовления круглых, овальных или прямоугольных воздуховодов с двойными стенками. Внутренняя стенка может быть сплошной или перфорированной металлической. Внешняя стена — это конструктивный элемент, рассчитанный на расчетное статическое давление. Внутренняя перфорированная стена позволяет улучшить акустические характеристики, поскольку материал поглощает часть звуковых волн. Использование сплошной внутренней стены может использоваться для наружного применения, чтобы обеспечить требуемые тепловые характеристики, требуемые местными нормами.
Внутренняя стенка воздуховода защищает вкладыш от эрозии. Мы рассмотрим воздуховоды с двойными стенками в других разделах этого курса.
Важно знать, сколько фунтов воздуховода и фитингов у вас есть, так как это напрямую связано со стоимостью материалов и изготовления. Если у вас есть программное обеспечение, то программа, скорее всего, даст вам эти значения после ввода списка материалов для вашего проекта. Также важно понимать, как программа рассчитывает, сколько фунтов весит конкретная секция воздуховода или фитинга.
Компьютеры, конечно, рассчитывают различные фитинги с относительной легкостью по сравнению с вами или мной, делающими это вручную. Но чтобы у вас было общее представление о том, как программное обеспечение для оценки или изготовления выполняет расчет, мы даем здесь простое объяснение.
Если бы у вас был кусок воздуховода размером 24″ x 12″ и длиной 5 футов, вы могли бы легко рассчитать его вес в фунтах с помощью следующего;
24″ x 12″ Оцинкованный воздуховод Что вам нужно сделать, так это развернуть воздуховод на составные стороны, а затем рассчитать квадратные метры каждой стороны.
Вариант 1 (см. пример ниже)
Шаг 1 ) Рассчитайте Ft2 каждой стороны
Шаг 2 ) Сложите общую сумму Ft2 с каждой из четырех сторон.
Опция 2
Шаг 1 ) Вычислите общую длину периметра всех четырех сторон, а затем разделите на 12″, чтобы получить общий периметр в футах. (12″ + 24″ + 12″ + 24″ = 72″)/12″ = 6 футов
Шаг 2 ) Умножьте ответ из шага 1 на общую длину воздуховода, в данном случае 5 футов, чтобы получить общее количество Ft2 . (6′ x 5′ = 30 футов2)
Суммарное удлинение воздуховодаПример растяжения воздуховода
Из приведенного выше примера было определено, что у нас есть 30 квадратных футов оцинкованного материала. Теперь, чтобы преобразовать квадратные метры в вес, нам нужно знать, какова толщина (толщина) материала. Для определения калибра (толщины) нам необходимо знать, какое статическое давление будет оказываться на стенки воздуховода.
SMACNA и муниципалитеты имеют строительные стандарты, основанные на статическом давлении , так что это первое, что вам нужно знать.
Какое статическое давление действует на стенки воздуховода? Вы можете найти информацию в разделе листового металла в спецификациях проекта или указать часть оборудования, обслуживающего воздуховод. Наиболее распространенное статическое давление, используемое для воздуховодов подачи постоянного объема, составляет 2 дюйма статического давления и от 1 дюйма до 2 дюймов для конструкции воздуховода обратного воздуха.
Проще говоря, статическое давление — это сопротивление воздушному потоку. Кондиционированный воздух системы HVAC подается в помещение через воздуховоды, арматуру, объемные заслонки, фильтры и воздухораспределительные решетки, создавая сопротивление, которое преодолевается статическим давлением вентилятора. Если номинального статического давления вентиляторов недостаточно для преодоления компонентов воздуховода, то объем воздуха (куб. фут/мин) будет недостаточным для проектных требований.
Воздуховоды изготавливаются в соответствии с рядом строительных стандартов, основанных на статическом давлении, с которым будет сталкиваться воздуховод.
Величина статического давления, оказываемого на стенки воздуховода, приводит к тому, что в стандартах указывается толщина манометра, типы швов и соединений, а также требуемая арматура. По мере увеличения статического давления увеличивается толщина материала воздуховода и требования к усилению швов и стыков с некоторыми вариациями для запатентованных систем стыков.
Строительные стандарты SMACNA позволяют варьировать это, регулируя длину воздуховода или частоту армирования. Подробнее об этом мы поговорим в курсе «Изготовление листового металла».
Прежде чем приступить к выборке материалов, важно знать, что требуется в соответствии со спецификациями для статического давления в системе воздуховодов на различных границах. Если у вас есть система VAV, то разграничением или разделением между различными классами давления будет блок VAV. На стороне высокого давления VAV спецификации могут требовать, чтобы воздуховод был изготовлен до статического давления 4″ вод. ст., в то время как на стороне низкого давления может требоваться статическое давление только 1 ″ вод.
ст. или 2 ″ вод. ст.
Наиболее распространенный диапазон статического давления составляет от -1,0″ до +2″ sp (статическое давление), если только вы не имеете дело с крупными коммерческими или промышленными системами, в этом случае вы можете увидеть +3″, +4″, +6″ или +10″ sp (статическое давление)
На стороне нагнетания вентилятора будет положительное давление, а на стороне всасывания вентилятора будет отрицательное давление (всасывание).
Классы давления в воздуховоде SMACNA 2″ Строительные стандарты статического давления ТаблицаЕсли предположить, что воздуховод должен быть изготовлен в соответствии со стандартом статического давления 2″, то следующая таблица будет использоваться для определения калибра материала.
Строительные стандарты SMACNA 2Строительные стандарты SMACNA 2″
Продолжая наш пример выше, мы будем использовать наибольшую сторону воздуховода, в нашем случае размер 24″, чтобы найти ряд, из которого можно выбрать другие факторы конструкции воздуховода.
Вы видите, что мы выбрали строку, которая соответствует строке 24″ под заголовком столбца « Размеры воздуховода ».
Компания SMACNA предлагает множество вариантов изготовления воздуховода прямоугольного сечения для любого заданного статического давления и размера. Следующий столбец используется, когда для сечения воздуховода используется «Без армирования». Как видно из приведенной ниже таблицы, для этого потребуется, чтобы материал был изготовлен из 16-го калибра, который считается толстым и тяжелым калибром для коммерческого строительства, если только вы не используете системы высокого давления или специальные выхлопные системы.
SMACNA Усиление не требуется Конечно, чем толще калибр, тем выше стоимость любого участка воздуховода. SMACNA допускает другие варианты, как показано в дополнительных столбцах на диаграмме. Следующие колонны начинаются с 10-футового интервала арматуры и заканчиваются 2-футовым шагом. Но если вы посмотрите на толщину, необходимую в зависимости от расстояния между армированием, вы заметите, что калибр 26 — это самый легкий (самый тонкий) материал, который можно использовать.
Использование стандартного 5-футового соединения с TDC, Ductmate™ или другого типа соединения соответствует требованиям для 5-футовой арматурной колонны.
Разница между использованием 16 калибра и 26 показана ниже при расчете веса каждого из них.
16 Манометр = 2,656 фунта/фут2
26 Манометр = 0,906 фунта/фут2
Воздуховод, фут2 = 30 футов2
Опция 1) 90 039 16 Материал калибра без армирования
30 футов2 x 2,656 фунта / фут2 = 79,68 фунта
Опция 2) 26 Манометр с 5 опорными соединениями
30 футов2 x 0,906 фунтов / фут2 = 27,18 фунтов
Если вы покупали воздуховод, изготовленный в другом цеху по обработке листового металла, и они брали с вас 3,00 доллара США за фунт за прямой воздуховод, разница была бы следующей:
Вариант 1 (16 калибр) = 79,68 Фунты x 3,00 долл. США / фунты = 239,04 долл. США
Вариант 2 (калибр 26) = 27,18 фунтов x 3,00 долл.
США / фунт = 81,54 долл. США
Как показывает этот пример, важно по возможности уменьшить калибр.
Взаимосвязь между шириной, калибром и арматурой
Ширина воздуховода (№1), толщина (калибр)(№2), расстояние между арматурами (№3) и размер арматуры (№4) связаны друг с другом, и изменение одного из них обычно влияет другие. Когда вы увеличиваете ширину воздуховода (#1), это может увеличить толщину листа (#2), шаг армирования (#3) и размеры армирования (#4). Точно так же, когда вы изменяете любой из других элементов, он может иметь обратную связь с другими, например, если вы увеличиваете расстояние между арматурами (# 3), вы можете уменьшить толщину воздуховода (# 2).
Коэффициенты усиления воздуховодовПросто помните, что все эти факторы взаимосвязаны. У вашего изготовителя листового металла обычно есть набор стандартов конструкции воздуховодов, которые они используют в большинстве ситуаций, и вносят коррективы только в особых случаях.
Стандарты листового металла Существуют различные стандарты ASTM, с которыми вы можете ознакомиться при чтении спецификаций, и в большинстве случаев ваша мастерская будет знать их требования.
Ниже приведены некоторые из стандартных, с которыми вы можете столкнуться;
ASTM A526 относится к коммерческому качеству материала.
ASTM A527 относится к материалу с замковым качеством.
ASTM A653 относится к цинковому покрытию, полученному методом горячего погружения.
ОТВЕТЫ- 4′ x 8′ 26ga = (4 x 8) = 32 фута2 x 0,906 фунта/фут2 = 28,99 фунта
- 4′ x 8′ 24ga = (4 x 8 ) = 32 футов2 x 1,156 Фунты/фут2 = 36,99 фунта
- 5′ x 8′ 22ga = (5 x 8) = 40 футов2 x 1,406 фунта/фут2 = 56,24 фунта
- 5′ x 8′ 20ga = (5 x 8) = 40 футов2 x 1,656 Фунт/фут2 = 66,24 фунта
- 26 ga = 0,906 фунта/фут2
- 24 ga = 1,156 фунта/фут2
- 22 ga = 1,406 фунта/фут2
- 20 ga = 1. 656 фунтов/фут2
Подписаться на рассылку новостей
Теперь давайте посмотрим на глава № 3, чтобы увидеть, как изготавливается листовой металл с использованием автоматизированной линии рулонов.
