Виды циркуляционных насосов: Насос циркулярный

Содержание

Циркуляционные насосы – их виды, технические параметры, а также особенности подбора агрегатов

Из-за холодных зим в нашей стране в частных домах, на предприятиях и не только необходимо поддерживать комфортную температуру. Для этой цели используются автономные системы отопления. Они бывают двух основных видов – с естественной циркуляцией и с принудительной. В первых теплоноситель движется по трубам за счет наклона последних.

Что касается вторых, то их неотъемлемым компонентом выступает специальный насос. Подключается с двух сторон к трубам. Он ответственен за перекачивание теплоносителя по магистралям на необходимой скорости. Циркуляционные насосы бывают различных видов. С этими самыми видами следует познакомиться тем, кто планирует приобрести данное устройство для своего жилища.

Роль и назначение агрегата

Выше было отмечено, что главная и основная роль насоса – это задание теплоносителю требуемой скорости для перекачивания по трубам. В принудительных системах без задействования насоса достигнуть этой самой скорости обычным путем невозможно. В ряде случаях теплоноситель и вовсе будет скапливаться в одном месте. При работе устройства в системе на непродолжительное время и незначительно возрастает давление. Это обычная ситуация.

В продаже можно найти циркуляционные насосы двух основных видов:

с мокрым ротором;
с сухим ротором.

Различаются они рядом конструктивных особенностей, но используются для одной и той же цели. Для подбора агрегата следует познакомиться с плюсами и минусами техники. Лишь только так удастся объективно познакомиться с техникой.

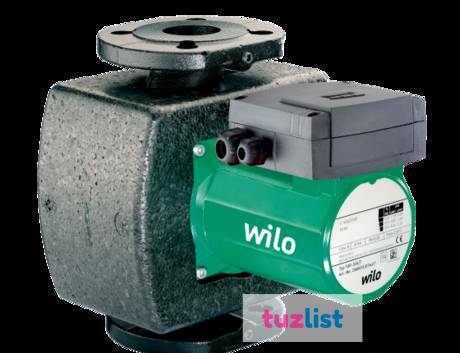

Модели с мокрым ротором

Такие устройства имеют небольшие габариты и такой же вес. В них крыльчатка, а также ротор находятся постоянно в воде. Стартер, а также компоненты расположены в герметичном корпусе. Сообщаются между собой с помощью вала. Моделям с мокрым ротором характерны такие свойства, как:

60-120 месяцев срок службы. Период работы зависит от производителя, работы и вида теплоносителя. Если теплоноситель имеет в составе крупные частицы, то они будут разрушать рабочие элементы насоса;
невысокий КПД. Составляет менее 50%. Показатель низкий, но для бытового применения он в полной мере к месту. Минус низкого КПД заключается в большом расходе электрической энергии. Об экономичности придется забыть;
отсутствие потребности в обслуживании. Изделие меняется на новое при выходе из строя. То, что оно пришло в негодность, можно понять по снижению качества обогрева жилища. Расположить его можно где угодно в доме;
бесшумность. Покой домочадцев нарушен не будет. Энергоноситель погашает звуковые колебания ротора и крыльчатки.

Подавляющее количество граждан нашей страны делает выбор в пользу насосов с мокрым ротором. Для эксплуатации в частном доме, а также в квартире изделия подходят в полной мере. Касательно других сфер применения сказать сложно и следует рассматривать в каждом индивидуальном случае отдельно.

Насосы с сухим ротором

В воде находится только крыльчатка. Ротор защищен от теплоносителя герметичным корпусом и рядом уплотнительных компонентов. Насосам с сухим ротором свойственны следующие свойства:

высокий уровень КПД. Достигает 80%, что можно считать главным достоинством;
потребность в постоянном обслуживании. Время от времени агрегат требуется разбирать для удаления скопившихся внутри частиц. В иной ситуации они нарушают герметичность уплотнительных колец. Поэтому насос следует ставить в том месте, где можно будет комфортно разобрать и собрать его;

небольшое время работы – 36 месяцев. В редких случаях изделия работают дольше;
невысокий расход электроэнергии. Коммунальные платежи не возрастут резко;
работа устройства сопровождается большим количеством шума.

Принимая во внимание все перечисленное, нетрудно понять, что насосы с сухим ротором не рекомендуется ставить в жилых домах. Конечно же, поставить его можно в квартире или доме, но только в тех помещениях, в которых жильцы проводят время днем, занимаясь определенными делами. К примеру, в кухне, в прачечной, коридоре или санузле.

Подбор циркуляционного насоса

У каждого циркуляционного насоса имеет место свой набор характеристик технического плана. Подбираются они индивидуально для каждой системы отопления.

Существует ряд формул, созданных для удобства подбора насоса. Но, пользоваться ими нет смысла, если изделие приобретается для квартиры или дома. Целесообразнее воспользоваться усредненными показателями, ориентированными на обычных граждан:

Производительность техники. Она должна быть не меньше мощности используемого котла. К примеру, если мощность котла составляет 10 кВт, то насос должен иметь производительность в 10 л/мин. Можно больше, но никак не меньше;
Высота подъема. Эта величина еще известна, как требуемый напор. Допустим, общая длина магистрали составляет 50 метров. Тогда насос должен иметь высоту подъема в 3 м. Если показатель будет ниже требуемого, то изделию придется функционировать на пределе своих возможностей, что лучшим образом не скажется на его сроке службы. Рассчитывается требуемый напор по простой формуле – общая длина трубопровода, умноженная на коэффициент 0,6;

Электрическая мощность. Если система состоит из труб небольшого диаметра, то нужен будет мощный насос. Только такой может продавливать по ним теплоноситель, в особенности, если трубопровод разветвленный. Если же диаметр труб средний или больше такового, то вполне удастся обойтись агрегатом со средним показателем мощности;
Количество скоростей. Для того чтобы система отопления работала эффективнее, купить следует насос, способный функционировать на нескольких скоростях. В любом случае скорость не должна быть более 1,6 м/с. Если она выше, то будет слышно, как вода циркулирует по трубопроводу. Отнести это к преимуществам будет затруднительно. Изменяется скорость владельцем жилища самостоятельно для регулирования микроклимата.

Принимая во внимание данные параметры, не составит труда подобрать циркуляционную установку. Как видно, все расчеты просты и рассчитаны на типовые дома и квартиры.

Все сведения являются среднестатистическими. Правда говоря, если жилище расположено в регионе с суровым климатом, либо в южных широтах, то подбирать насос необходимо, принимая их во внимание.

Если дом построен недавно и основательно утеплен, то производительный насос не нужен. Если же нет, то лучше купить циркуляционный насос с запасом этой самой производительности. Лишь только так можно гарантировать должный микроклимат в жилище в холодную погоду с оптимальным расходом энергоносителя.

Определяемся с моделью

Подбирая конкретную модель, взглянуть на график с характеристиками насоса. Отыскать точку, где соединяется производительность и напор. Точка соединения должна быть в средней части кривой. При наличии точки посередине берут модель производительнее. График, а также технические параметры отображены в технической документации, которая идет в комплекте.

На каких еще моментах акцентировать внимание

Основные параметры подбора насоса были перечислены выше. Существуют также и второстепенные. Среди них – это температура теплоносителя, предельная температура перекачиваемой среды и другие. Обычно температура теплоносителя, на которую рассчитан насос, должна варьировать в пределах от 110 до 130 градусов. Бюджетные модели ориентированы на температуру в пределах 70-90 градусов. Чаще всего, теплоноситель сильнее всего разогревают именно твердотопливные котлы. Газовые и электрические котлы поддерживают температуру перекачиваемой среды в пределах 90 градусов.

Следующий параметр – это максимальное давление. Под ним понимается давление, при котором функционирует агрегат. В системах отопления частных домов давление поддерживается в пределах 4 атмосфер. Данный показатель касается двухэтажных строений. В одноэтажных домах оно едва достигает 2 атмосфер. Данный показатель нельзя обойти стороной.

Корпуса устройств делаются из различных материалов. Если сказать точнее, то из чугуна, а также специального пластика, который способен выдерживать высокие температуры. Обычно чугунным корпусом оснащены насосы из более высокой ценовой категории. У бюджетных моделей он пластиковый. Металлические компоненты прочнее и долговечнее. Коррозией они не покрываются, так как находятся в помещении.

Тип соединения и размер. Устройство может иметь фланцевое соединение, либо резьбовое. При этом резьба может быть внутренней или наружной. В соответствии с типом соединения приобретать и переходники. G1, G2, G3 и G4 – это размеры соединительного типа.

Насос должен иметь защиту от сухого хода. Она обязательно должна быть в насосах с мокрым ходом. Все дело в том, что при ее отсутствии мотор перестанет охлаждаться и в скором времени выйдет из строя.

Чтобы циркуляционный насос не вышел из строя раньше положенного времени, необходима защита от перегрева. Она представлена небольшим реле, которое отключает устройство по достижению критической температуры.

Гарантия

Заводская гарантия – это важный момент, о котором забывают многие. Производитель должен давать гарантию не менее чем в 1 год. Но, гарантия будет действовать только в том случае, если насос был установлен и подключен лицензированным специалистом. Протестировать изделие удастся тут же.

Классификация циркуляционных насосов

На сегодняшний день для жителей частных домовладений весьма актуальным является вопрос организации отопления и стабильного водоснабжения. И в этой ситуации никак не обойтись без вспомогательного насосного оборудования, к которому смело можно отнести циркуляционные насосы.

Чтобы облегчить владельцам загородных домов выбор циркуляционных агрегатов, мы в этой статье подробно расскажем о том, что собой представляют насосы подобного рода, а также опишем, какие существуют виды этих насосных механизмов.

Рис. 1. Виды циркуляционных насосов.

Что собой представляет.

Циркуляционный насос представляет собой агрегат, с помощью которого создается необходимое давление в отопительной системе. Также аппараты этого вида призваны поддерживать стабильный уровень воды в индивидуальных системах водоснабжения.

Из каких конструктивных элементов состоит.

Чтобы понимать, как работает циркуляционный насос, прежде всего, необходимо знать, как устроен агрегат этого вида.
Как правило, насосные механизмы циркуляционного типа состоят из следующих конструктивных элементов:
•    корпус агрегата, который может быть изготовлен из таких металлов, как чугун, сталь, латунь, алюминий или бронза;
•    встроенный в корпус насоса ротор, который может быть как металлическим, так и керамическим;
•    лопастное колесо или крыльчатка, которая закреплена на валу ротора;
•    электродвигатель, приводящий в действие, собственно, насосный механизм.
Немаловажным также является тот факт, что в зависимости от модели насоса, его электродвигатель может быть как однофазным, так и трехфазным.

Как работает циркуляционный насос.

Принцип действия всех насосных агрегатов этого типа заключается в следующих важных моментах:
•    насос подключается к системе водоснабжения или отопления;
•    через входящий патрубок механизм втягивает жидкость;
•    крыльчатка при вращении создает центробежную силу, которая, в свою очередь, создает повышенный напор воды;
•    жидкость под давлением непосредственно поступает в магистральный трубопровод.
Таким образом, напор, создаваемый циркуляционным агрегатом, позволяет без труда справляться теплоносителю с гидравлическим сопротивлением системы.

Какие существуют виды циркуляционных насосных агрегатов.

На сегодняшний день насосы этого вида классифицируют согласно следующим признакам:
•    расположение ротора в корпусе;
•    конструктивные особенности агрегата;
•    функциональное назначение насосного механизма.
Рассмотрим более подробно каждый из классов циркуляционных насосов.
1.    В зависимости от расположения ротора в корпусе, циркуляционные насосы принято разделять на следующие виды:
•    особенностью агрегатов «мокрого» типа является то, что ротор вместе с крыльчаткой находится непосредственно в среде перекачиваемой жидкости, при этом электродвигатель герметично отделен специальным металлическим стаканом; как правило, циркуляционные насосы этого типа предназначены для перекачивания относительно небольших объемов воды;
•    конструкция циркуляционных механизмов «сухого» типа отличительна тем, что ротор не взаимодействует с теплоносителем, причем электромотор отделен от рабочей камеры насоса специальными нержавеющими кольцами, которые упреждают попадание воды в электрическую часть.
Что же касается характеристик указанных типов циркуляционных агрегатов, то насосы «мокрого» типа менее шумны в работе, а вот «сухие» механизмы имеют коэффициент полезного действия до 85%.
2.    Немаловажным является тот факт, что циркуляционные насосы могут отличаться различным строением. Поэтому в зависимости от конструктивных особенностей механизма принято различать следующие виды насосных агрегатов:
•    отличительной чертой линейных циркуляционных насосов является то, что они имеют входящий и выходящий патрубки одинакового диаметра, причем непосредственно монтируются непосредственно в трубопровод системы, например, с помощью байпаса;

Рис. 2. Подключение циркуляционного насоса с помощью байпаса.

•    блочные циркуляционные насосы, как правило, комплектуются электродвигателем с воздушным охлаждением, при этом агрегаты этого вида, как правило, создают сравнительно небольшой напор жидкости в отопительной системе;
•    конструкция консольных циркуляционных агрегатов отличительна тем, что электродвигатель и непосредственно сам насос имеют отдельные крепежные элементы, поэтому насосы этого вида принято монтировать на одном фундаментной основе.
3.    Функциональное назначение циркуляционного механизма зависит от того, для каких бытовых целей его предполагается использовать. В зависимости от этого насосы принято различать на следующие виды:
•    циркуляционные агрегаты для водоснабжения, которые призваны поддерживать необходимое давление жидкости в системе, их также используют в качестве конструктивного элемента в установках для фильтрации воды;
•    насосы для отопления, как правило, изготовлены из материалов с высоким уровнем термостойкости, потому что содействуют с теплоносителем высокой температуры;
•    циркуляционные помпы для обустройства теплого пола при сравнительно небольших размерах создают достаточно хороший напор, так как конструкция пола этого вида подразумевает под собой наличие многих изгибов труб, что, в свою очередь, значительно усиливает гидравлическое сопротивление.
•    циркуляционные насосы для полотенцесушителя отличаются тем, что при небольшой мощности значительно повышают теплоотдачу этого бытового устройства.
Выбор циркуляционного насоса.
Современный рынок сантехнического и насосного оборудования представлен широчайшим ассортиментом циркуляционных насосов. Поэтому обычному человеку порой очень трудно остановить свой выбор на насосном агрегате определенной модели.

При выборе циркуляционного агрегата в первую очередь стоит обратить внимание на следующие факторы:

• необходимая производительность насоса;
• какой напор воды требуется для успешного функционирования системы отопления или водоснабжения;

•    выбираемый насосный агрегат должен иметь минимальное энергопотребление;
•    насос должен быть весьма несложным в техническом обслуживании;
•    гарантия бесперебойного функционирования, установленная производителем, должна иметь достаточно длительный период.
Придерживаясь этих критериев выбора, вы гарантированно выберете себе необходимый вам циркуляционный насос.
А для большей убедительности в выборе агрегата этого вида видео будет на странице:

Таким образом, в этой статье мы рассказали обо всех видах циркуляционных насосов, а также о том, как их правильно выбрать.

Ключевые слова: циркуляционный насос, насос для отопления

Водяные циркуляционные насосы – Grainger Industrial Supply

Водяные циркуляционные насосы

115 изделий

Водяные циркуляционные насосы перемещают воду по замкнутой системе труб в системах отопления или в системах рециркуляции воды. Насос монтируется рядом с котлом и обеспечивает рециркуляцию воды по замкнутой системе трубопроводов, в которой вода не выходит из труб. В системах, которые не подают питьевую воду, трубы и насос изготовлены из чугуна. Эти насосы окрашены в красный или зеленый цвет, чтобы их можно было идентифицировать как водяные насосы, и в основном используются для лучистого отопления в жилых, коммерческих и промышленных зданиях.

Стандартные гидроководные циркулирующие насосы
Гидроными циркулирующие насосы с 3 частями
Много скоростные гидроководные насосы
Энергетические гидроновые циркулирующие насосы

. ARMSTRONG PUMPS INC. Однофазные

Стандартные гидравлические циркуляционные насосы ARMSTRONG PUMPS INC. Однофазные, отсортировано по мощности, по возрастанию

. по возрастанию

GRUNDFOS Single Phase

Standard Hydronic Circulating Pumps GRUNDFOS Single Phase, sorted by Horsepower, ascending

Загрузка… 0 00559

TACO Single Фаза

Стандартные гидравлические циркуляционные насосы TACO Однофазные, отсортированы по мощности, по возрастанию

Нагрузка …

3-х хвостовые насосы. , отсортировано по лошадиным силам, восходящая

Загрузка .

9999 …9966 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000

…0170 Armstrong Pumps INC. Три фаза

3-часовые гидронные циркулирующие насосы Armstrong Pumps Inc.

BELL & GOSSETT, однофазный

3-компонентные гидравлические циркуляционные насосы BELL & GOSSETT, однофазные, отсортированы по мощности, по возрастанию

Восходящая

Загрузка …

9004 TACO

1 TACO

1 TACO 9004 TACO 9004 TACO 9004 TACO 9004 TACO TAC..0032

Гидроными циркулирующие насосы с 3 частями, сортированная по мощности, поднимаясь

Циркуляционные насосы

ARMSTRONG PUMPS INC. Однофазные

Многоскоростные гидравлические циркуляционные насосы ARMSTRONG PUMPS INC. Однофазные, отсортировано по мощности, по возрастанию

. Мощность по возрастанию

2 Загрузка…0336 GRUNDFOS Single Phase

Multi-Speed Hydronic Circulating Pumps GRUNDFOS Single Phase, sorted by Horsepower, ascending

Загрузка… 4 6 5

TACO Однофазные

Многоскоростные гидравлические циркуляционные насосы TACO Однофазные, отсортированы по мощности в возрастающей

Нагрузка …

Энергоэффективные гидроигронные насосы

ARMSTRONG ARMSTRONG ARMSTRONG ARMSTRONG ARMSTRONG ARMSTRONG ARMSTRONG ARMSTRONG ARMSTRONG ARMSTRONG. отсортировано по лошадиным силам по возрастанию

Загрузка.

TACO Single Phase

Energy Efficient Hydronic Circulating Pumps TACO Single Phase, sorted by Horsepower, ascending

Loading…

Примечание. Доступность продукта определяется в режиме реального времени и постоянно корректируется. Товар будет зарезервирован для вас при оформлении заказа.

Все о циркуляционных муфтах

Циркуляционные муфты используются в циркуляционных насосах, подобных тем, которые используются в гидравлических системах отопления и охлаждения. Насосы обеспечивают движение воды по замкнутому контуру или контуру.

В этом блоге мы собираемся узнать больше о том, что такое циркуляционные муфты, 3 различных типа и как выбрать циркуляционную муфту, подходящую для двигателя насоса.

Что такое циркуляционные муфты

Циркуляционные муфты соединяют двигатель с насосом и позволяют передавать мощность от двигателя к насосу. Эти муфты компенсируют несколько типов незначительной несоосности между валом двигателя и валом насоса, как показано на рисунке.

Примечание: если муфта выходит из строя, следует проверить двигатель и насос, чтобы определить, нет ли более серьезной проблемы, вызвавшей неисправность муфты. Несмотря на то, что муфты циркулятора могут справиться с некоторым смещением, может быть более серьезная основная проблема, вызвавшая отказ муфты. Часто основной причиной отказа муфты является износ опор двигателя, вызывающий перекос вала, это необходимо исправить, чтобы избежать преждевременного выхода из строя новой муфты.

3 Распространенные типы муфт циркуляционных насосов

На рынке представлено множество различных типов муфт для циркуляционных насосов, но мы рассмотрим 3 наиболее распространенных типа.

Чугунная четырехпружинная муфта циркуляционного насоса

Муфта циркуляционного насоса с чугунной пружиной устанавливается на циркуляционный насос при его покупке. Они состоят из двух чугунных деталей, которые соединяются с двигателем и насосом и соединены стержнем и четырьмя пружинами. В этих муфтах много движущихся частей, которые со временем изнашиваются.

Муфта циркуляционного насоса с гибкой вставкой

Циркуляционная муфта с гибкой вставкой обеспечивает более тихую работу. По конструкции они аналогичны приводным муфтам, используемым для более крупных насосов высокого давления. Они долговечны, не требуют технического обслуживания, просты в установке и не требуют выравнивания.

Соединительная муфта с винтовой пружиной Муфты с винтовой пружиной

обычно используются в качестве послепродажной замены чугунной муфты с 4 пружинами, используемой производителями оригинального оборудования (OEM).

Муфты с винтовой пружиной Конструкция без трения гасит вибрацию и устраняет дребезг, обеспечивая бесшумную работу как в пусковом, так и в рабочем режиме. Одинарная пружина действует как универсальный шарнир с трехмерной гибкостью, которая компенсирует любую степень смещения вала, защищая подшипниковые узлы от повреждения из-за сломанных муфт, а ее изгиб снижает крутящую нагрузку на подшипники и уплотнения. Цельная конструкция не имеет соединительных частей, создающих трение, вызывающее шум, износ и, в конечном итоге, выход из строя, связанный с 4 пружинными муфтами из чугуна. Три модели соединителей с винтовой пружиной могут заменить до 24 запасных частей OEM, что делает их отличным вариантом для перевозки на сервисном грузовике, поскольку их можно использовать с циркуляционными насосами многих марок, включая B&G (Bell and Gossett), Armstrong, White Rogers, Тако и др.

Говорят, что муфты с винтовой пружиной

намного проще устанавливать, особенно в неудобных местах. После закрепления на валу двигателя муфта может надвигаться на вал насоса. Без необходимости третьей руки для достижения выравнивания.

Размер/Выбор

Муфты должны иметь правильный размер, соответствующий как мощности двигателя насоса, так и размеру вала двигателя и насоса. Вы обнаружите, что некоторые муфты описываются как для размеров вала ½” или 5/8”. Это достигается за счет наличия латунной вставки, которая уменьшает размер отверстия на соединениях муфты с 5/8” до ½”, при установке на вал ½” латунные вставки остаются в муфте для обеспечения надлежащей посадки на вал. Установочные винты затягиваются непосредственно на вал через отверстия в латунной вставке. При установке на вал 5/8” установщик просто удаляет латунную вставку, чтобы использовать диаметр отверстия 5/8”. Это обеспечивает более универсальное соединение, охватывающее более широкий диапазон марок/размеров насосов. Это подробно описано в перекрестной ссылке муфты циркуляционного насоса здесь.
