Крепежные изделия и их классификация

Вид крепежа играет крайне важную роль в ремонтно-строительных работах. От него зависит как внешние качества изделия, так и его характеристики и свойства. В этой статье мы рассмотрим различные виды креплений и как правильно их выбрать.

Классификация крепежных изделий

Разберем основные типы креплений, узнаем об их параметрах ГОСТ-а, классификации прочности и сферах применения. Итак, одними из наиболее распространенных видов крепежных изделий являются:

• Шурупы и саморезы;
• Дюбели;
• Анкеры;
• Гвозди;
• Гайки;
• Винты и болты;
• Шпильки.

Виды метизов

Металлические изделия (или сокращенно «метиз») – это группа крепежных изделий, в состав которых входит металл. Существует два вида метизов:

• Промышленные
• Бытовые

Виды креплений по типу резьбы

Метрическая резьба имеет в профиле вид равностороннего треугольника с углом при вершине, равном 60°. Вершины выступов сопрягающихся винта и гайки срезаны. Характеризуется метрическая резьба диаметром винта в миллиметрах и шагом резьбы в миллиметрах. Метрическую резьбу выполняют с крупным и мелким шагом. За основную принята резьба с крупным шагом. Мелкую резьбу применяют для регулировки, для свинчивания тонкостенных, а также динамически нагруженных деталей. Метрическую резьбу с крупным шагом обозначают буквой М и числом, выражающим номинальный диаметр в миллиметрах, например М20. Для мелкой метрической резьбы дополнительно указывают шаг, например М20х1,5

Основное отличие неметрической (дюймовой) резьбы от метрической — гребни расположены под углом 54-55 градусов (а не 60). Это делает профиль более вытянутым, прямоугольным (то есть гребень будет более длинным, но менее широким у основания)

А теперь давайте с вами рассмотрим самые популярные виды крепежных изделий подробней.

Гвозди

Что такое гвоздь? Гвоздь – это вид крепежного изделия, представляющий собой тонкий стержень с заостренным концом и шляпкой. Чаще всего при производстве за основу берут сталь. Гвозди применяют для скрепления тех или иных объектов путем забивания. У гвоздя есть своя маркировка, демонстрирующая такие параметры, как диаметр и длину в миллиметрах. Поверхность крепления бывает трех видов:

• Гладкая;
• Винтовая;
• Ступенчатая.

Благодаря негладкой поверхности стержня гвоздя трение увеличивается, а риск выхода изделия во время больших нагрузок снижается.

Гвозди бывают следующих видов:

• Строительные – черные и оцинкованные;
• Толевые;
• Толевые оцинкованные;
• Кровельные;
• Финишные;
• Финишные оцинкованные, латунированные и др.;
• Шиферные;
• Винтовые;
• Ершеные;
• Декоративные;
• Для ондулина.

Анкеры

Анкер –изделие, предназначенное для крепления, в задачи которого входит надежная закрепление объектов значительной массы к твердому основанию.

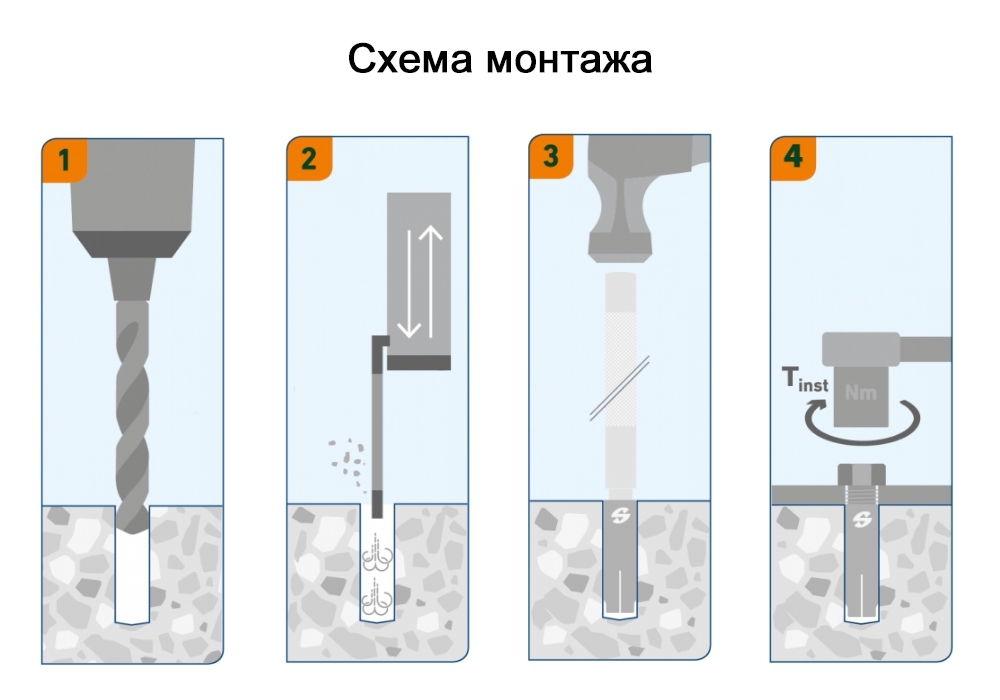

Анкеры устанавливают следующим образом:

• Сверлят отверстие, диаметром идентичное крепежному элементу;
• Вставляют сам анкер;
• Закручивают его при помощи ключа.

Основные виды анкеров

• Клиновые. Самый востребованный тип анкера, благодаря его универсальности, надежности и огромному диапазону типоразмеров.
• Латунные. Применяются для крепления инженерных коммуникаций внутри помещений.
• Забивные. С ними возможны неоднократные процессы монтажа и повышенная несущая способность.
• С сегментной гильзой.
• Потолочные. Главный их плюс – легкий и быстрый монтажный процесс.
• С гайкой, кольцом или крюком. Незаменимы при креплении в кирпичи и сильных нагрузках на сдвиг.
• Металлические дюбели с рамой MRD – их используют при установке оконных рам и дверей.
• Анкер-клины. Актуально использование при монтаже навесных потолков и реек.

Дюбель-гвозди

Это комплект, состоящий из дюбель-гвоздя и дюбеля. Дюбель имеет ограничительную манжету, чтобы при забивании дюбель-гвоздя он не проваливался в просверленное отверстие. Манжета может иметь разные формы: потайную, округлую или цилиндрическую. Для установки дюбель-гвоздя в дюбель используется молоток. Из преимуществ следует отметить высокую скорость монтажа, дешевизна. Из недостатков: не всегда есть возможность аккуратного демонтажа.

Применяется для сквозного быстрого монтажа, когда часть дюбеля проходит через закрепляемую конструкцию. Особенно хорош для быстрого монтажа гипсокартонных систем, кабель-каналов, плинтусов и т.д. Не следует применять для ответственных креплений, особенно в пустотелом кирпиче и ячеистых бетонах, ввиду отсутствия на теле дюбеля развитой распорной части. Используется для крепления предметов к плотным полнотелым материалам, например кирпичу, бетону, камню.

Различают два вида дюбель-гвоздей по способу установки: для забивания в дюбель и для забивания непосредственно в основание с помощью строительно-монтажного пистолета.

Гайки

Это крепёжное изделие с резьбовым отверстием, образующее разборное соединение с помощью винта, болта или шпильки. Обычно гайки изготавливаются шестигранной формы под гаечный ключ, но могут быть и квадратными, круглыми с насечкой.

Гайки бывают разной формы на любой вкус и цвет: удлиненные, квадратные, колпачковые и т.д.

Заклепки

Заклепки – это вид крепления, применяемый для соединения двух плоских объектов и имеющий специфическую форму – гладкий стержень цилиндрической формы и шляпкой.

Обычно заклепки применяют при создании крепкой и единой конструкции без дальнейшей возможности разборки.

Как правильно выбрать крепежные изделия

Пожалуй, самое главное правило при выборе крепления – опирайтесь на то, для какой цели вы их приобретаете, и по какому материалу будете работать, так как крепления, предназначенные для соединения металлических изделий, никак не подойдут для деревянных конструкций.

К примеру, при работе с деревянными объектами лучше всего использовать гвозди, винты и болты. Для работы с тяжелыми конструкциями во время строительных работ применяют анкеры. Также нужно учитывать, какого эффекта вы хотите достичь креплением. Если вам нужно надежное крепление без возможности разъединения – выбирайте заклепки. А если хотите получить обратный эффект – присмотритесь к болтам.

Инструменты для работы с крепежами

В зависимости от вида изделия, необходимо выбирать именно тот инструмент, который предназначен для ваших целей. Например, всем известные отвертки или шуруповерты применяют при работе с саморезами, шурупами и винтами. Молотком забивают гвозди и анкеры. А гаечные ключи – незаменимые друзья при работе с болтами и гайками.

Выбирая тип крепления для конкретной ситуации, не забывайте также опираться на такие факторы, как условия использования того или иного материала и его характеристиках.

Крепежные изделия: виды и характеристики

Ни один строительный или производственный объект не обходится без крепежных изделий. Их применяют при скреплении небольших деталей и при фиксации крупных блоков, испытывающих серьезную нагрузку. В зависимости от назначения и сферы применения, крепеж делится на категории. Государственный стандарт, при этом, описывает лишь малую часть того, что представлено на рынке. В этой статье расскажем о том, какими бывают крепежные изделия, на какие категории они делятся и в каких сферах применяются.

Основные классификации

Существует общепринятая система классификации крепежных изделий:

• резьбовые изделия повышенной прочности;
• крепежи массового использования;
• крепежи для безударной фиксации и одностороннего монтажа;
• элементы для герметичных конструкций;
• фиксаторы, необходимые для крепления полимерных композитных материалов.

Отметим, что классификация носит условный характер, и нельзя все метизы, однозначно подогнать под эти параметры. Наиболее простой пример – клепка. Особенности ее конструкции подразумевают отнесение к категории крепежа для безударной, односторонней фиксации, но существуют изделия, предназначенные или способные скреплять полимерные и композитные материалы, а это уже другая категория из списка.

Существует еще несколько видов классификации. Например, по типу конструкции. Здесь два раздела:

1. разъемные. То есть все крепежи, состоящие из двух и более частей.
2. и неразъемные, такие как гвозди и клепки.

Также имеет смысл разделять метизы по назначению. Некоторые элементы предназначены для работы в агрессивной среде, например под водой, другие изначально предусматривают работу под высокими нагрузками. То есть, один и тот же крепеж может иметь разные сферы применения, а для их изготовления используются разные технологии и материалы.

В отношении резьбовых соединений также действует разделение по шагу резьбы. Болт одного размера может быть как с мелкой резьбой, то есть большим количеством витков, так и с крупной. И последний тип классификации – по размеру. Не существует строгого норматива, прописывающего конкретные размеры крепежа, но существует общепринятая система стандартов. В этом смысле разделить метизы по группам не получится.

Гвозди

Гвоздь, в привычном понимании – это отрезок металлического прутка, заточенный с одной стороны, и расплющенный с другой. Основная сфера применения – соединение деревянных элементов, но однозначно отнести гвозди к категории «крепежи массового использования» нельзя, так как существуют метизы, предназначенные для скрепления полимеров и композитов. Они отличаются как конструкционно, так и по материалам, использованным при их изготовлении.

На самом деле, гвоздь – очень широкое определение, включающее в себя несколько типов крепежей различного назначения:

• Строительный. Привычный гвоздь в классическом понимании. Металлический пруток с заточкой и шляпкой без конструкционных особенностей.
• Винтовой. Имеет по всей длине или ее части винтовую резьбу. Забивается также молотком и применяется для скрепления деревянных блоков, подверженных повышенным нагрузкам.
• Ершистый. По всей длине или ее части имеет небольшие юбки, напоминающие витки резьбы, но не соединенные между собой. Используется для соединения элементов, подверженных воздействию влаги и деформации. Перед забиванием часто сверлится отверстие меньшего диаметра.
• Шиферный. Предназначен для скрепления шиферных листов. Из конструкционных особенностей – прижимная шляпка большего диаметра и иногда наличие резиновой шайбы.
• Кровельный. Предназначен для крепления кровельных материалов, и имеет непропорционально большую шляпку, обеспечивающую надежное крепление мягких покрытий.
• Финишный и с овальной головкой. Гвоздь, полностью погружающийся при забивании в скрепляемый элемент. Применяется при фиксации декоративных изделий, наличников и прочего.

Помимо этого существуют крепежные мебельные, сапожные и обойные гвозди, но к строительству или производству они отношения не имеют. Отдельно необходимо сказать про нейлерные гвозди. Они используются в гвоздезабивных пистолетах. Конструкционно практически не отличаются, но поставляются в блоках, соединенные между собой.

Болты и винты

Болты и винты относятся к категории резьбовых крепежей повышенной прочности. Также их часто относят к разъемным типам, что не совсем верно, так как и болт и винт могут закручиваться и в гайку и в резьбу, уже имеющуюся на скрепляемом изделии. Существует мнение, что главное различие между болтом и винтом заключается в типе крепления: болт работает исключительно в паре с гайкой, а винт вкручивается в готовую резьбу. Это неверное утверждение, так как государственный стандарт номер 27017-86 определяет, что и первый и второй тип крепежа может использоваться как в паре с гайкой, так и без нее.

Тот же ГОСТ дает четкое определение, в чем отличие этих элементов и заключается оно в степени нагрузки. Болт предназначен для работы при нагрузках на растяжение и излом, а винт исключительно при нагрузках на растяжение. И болт, и винт могут отличаться по размеру, шагу резьбы и форме головки. Так как винты работают при сильных нагрузках, конструкция их головки чаще всего имеет форму под отвертку. Форма при этом может отличаться, и очень существенно. Существует определенная классификация форм изголовья:

• Плоская;
• Круглая;
• Грибовидная;
• Потайная;
• Полупотайная;
• Выпуклая.

Отличаются и виды шлицов, и тут все гораздо сложнее, так как многие производители используют форму собственной разработки. Но, наиболее часто встречающаяся форма шлицов – это крестовина, прямая и шестигранник.

Болты, из-за своей классификации и стандартизации менее разнообразны. Их изголовье чаще всего шестигранное, предназначенное для закручивания ключом, но существуют и разновидности под отвертку. Основная сфера применения болтов – фиксация элементов методом прижима. Они создают надежное соединение с двух сторон, а устойчивость к нагрузкам определяется шагом резьбы и размером метиза.

Шурупы и саморезы

Эти два вида крепежных изделий можно отнести в одну категорию, так как они имеют схожую конструкцию и сферу применения. По сути, саморез – это тот же шуруп, но в современном исполнении и с рядом преимуществ. Так, для фиксации при помощи шурупа, необходимо сначала рассверлить отверстие, и только после этого вкрутить крепеж. Саморез, в ряде случаев сам справляется с задачей сверления и вкручивается без дополнительной подготовки посадочного места. Шуруп, даже изготовленный из закаленной стали, не имеет заточки на резьбе, поэтому, даже используя его для соединения двух деревянных элементов, необходимо сначала их подготовить.

Конструкционно,  эти метизы выглядят похоже, за исключением резьбы. У шурупа она чаще всего неполная, то есть часть тела остается гладкой, хотя существуют шурупы и с полной резьбой. Саморез, если оно кроткий, полностью покрыт резьбой. Основное назначение шурупов – скрепление деревянных элементов, в то время как саморез, способен работать с металлическими элементами, что существенно расширяет сферы его применения. Саморезы для металла и дерева отличаются размером и шагом резьбы: метизы для дерева имеют широкую резьбу с большим шагом, а металлические мелкую спираль с максимально коротким шагом.

Также саморезы имеют конструкционные отличия. Обычный элемент, для закручивания в металл требует сверления отверстия меньшего диаметра, в которое и закручивается крепеж. Для упрощения этого процесса были разработаны саморезы со сверлящим наконечником. Они сами пробивают отверстие, но следует помнить, что с металлом большой толщины они не справятся. Сверлящая головка рассчитана на работу с металлом толщиной максимум до пяти миллиметров.

Анкеры и дюбели

Анкеры и дюбели имеют схожую конструкцию и принцип работы. В просверленное отверстие вставляется конический элемент, после чего забивается сам крепеж, расширяющий гильзу и надежно фиксирующийся в стене или блоке. Конструкционно дюбели от анкеров отличаются не сильно. Дюбель состоит из двух частей:

1. Гильзы, часто выполненной из пластмассы,
2. И непосредственно крепежа, часто представляющего собой обычный шуруп.

Конструкция гильзы такова, что в неразжатом положении она полностью соответствует диаметру просверленного отверстия, но при забивании крепежа она расширяется, и вытащить ее обратно практически невозможно.

Конструкция анкера несколько иная. Через тело метиза проходит болт, а стальная гильза имеет лепестки на конце. В качестве гайки используется каплевидный элемент, который при закручивании болта разжимает лепестки и надежно фиксирует анкер внутри отверстия. Помимо размеров, анкеры отличаются формой гильзы. Ассортимент такой продукции очень разнообразен, и каждый анкер имеет свое назначение. Например, анкеры-бабочки, предназначены для крепления в полных отверстиях, например сквозь плиты перекрытия. Лепестки такого анкера не только расширяются, а раздвигаются в стороны, тем самым не давая гильзе выпасть из отверстия.

Если проводить границу между дюбелями и анкерами, то можно сказать, что первые предназначены для крепления объектов при минимальной нагрузке, в то время как анкер способен выдержать серьезное напряжение. Но и тут есть отступление – строительные-забивные дюбеля. По сути это гвозди, с туго насаженной шайбой. Они забиваются в бетон специальным пистолетом, и извлечь забитый метиз становится практически невозможно. Эти крепежи также называют дюбелями, хотя правильнее было бы отнести их к строительным гвоздям, так как они не имеют расширяющейся гильзы и держаться только за счет забивания.



Гайки, шайбы и гроверы

Эти три метиза можно отнести в один раздел, так как они относятся к категории фиксирующих, и не работают как отдельный крепеж. Начнем с самого простого элемента – шайбы. Это круглое изделие, наживляемое на болт и устанавливаемое под гайку. Шайба препятствует раскручиванию гайки и в ряде случаев перекрывает пустое пространство, если отверстие, в которое вставлен болт, больше, чем диаметр самого болта. Шайбы, несмотря на свою простоту, могут отличаться по материалу, из которого они изготовлены. Наиболее привычные гайки изготавливаются из металла, но существуют также резиновые и пластиковые элементы. Они используются при креплении изделий, требующих бережного отношения к поверхности. Например, крашеный профнастил закручивается через резиновую шайбу. Она обеспечивает плотное соединение, но в отличие от металла не способна нанести вред крашеному покрытию.

Гровер – одна из разновидностей крепежной шайбы. Это металлическое кольцо, распиленное с одной стороны и изогнутое по спирали. При стягивании гайкой кольцо принимает изначальную форму, тем самым создавая напряжение, то есть, обеспечивая лучший прижим. Гроверы изготавливаются из более прочной марки стали, и после раскручивания они снова изгибаются, что позволяет использовать их многократно. Назначение гровера – препятствование раскручиванию, то есть то же, что у обычной шайбы. Но гровер, благодаря своей форме, может работать под сильной нагрузкой и обеспечивает надежное соединение при вибрации. Гроверы используются в машиностроении и на различных станках, то есть везде, где присутствует вибрация. Если закрутить гайку без гровера, она просто раскрутится со временем.

Гайки – самый разнообразный метиз в данной категории. Они служат для фиксации резьбового крепежа, то есть накручиваются на болт или винт. Помимо размера и шага резьбы, гайки отличаются формой, и список конфигураций довольно большой:

• Прямые гайки с шестигранной формой. Наиболее распространенный тип метиза, встречающийся чаще всего.
• Корончатая. Имеет пазы на верхней части, в которые после закручивания вставляется специальный шплинт, препятствующий раскручиванию.
• Барашек. Гайка со специальными выступами, позволяющими закручивать ее без использования ключа. Используется для крепления объектов, не испытывающих серьезные нагрузки и с минимальной вибрацией.
• Квадратная. Специальная гайка, погружаемая в специальный паз. Ее не нужно удерживать ключом при закручивании, так как она уже зафиксирована в посадочном отверстии.
• Фланцевая. На нижней части гайка имеет юбку с насечками. При закручивании обеспечивает более надежное сцепление с шайбой или гровером.

Это далеко не полный список форм-факторов гаек, и многие производители современного оборудования используют собственные конструкции, как это происходит с формой винтов и шурупов.

Заклепки

Разновидность крепежных изделий, попадающая под категорию безударной фиксации и одностороннего монтажа. Применяется при скреплении нескольких объектов путем клепания, то есть не требует закручивания или ударов по метизу. Состоит из двух элементов:

1. Стальной ножки с расширением на конце,
2. И алюминиевого элемента, сплющиваемого при фиксации.

Принцип действия следующий: клепка вставляется в специальный инструмент, который захватывает металлический центральный стержень. После этого клепка погружается в заранее просверленное отверстие, и нажатием на рычаги инструмента, металлический стержень вытягивается, расширяя алюминиевую гильзу. За счет разницы плотности металлов, алюминий полностью сплющивается, как только достигает места фиксации. После этого инструмент отрезает уже не нужный стрежень, и клепка остается внутри, надежно скрепляя объекты.

Изъять такой крепеж из посадочного места уже невозможно. Только путем высверливания, то есть заклепка является одноразовым крепежом и далеко не всегда ее можно использовать. Например, стандартные клепки не используют при скреплении деревянных элементов. Натяжение метиза может просто расщепить дерево. Также существует ограничение по толщине скрепляемых элементов. Клепки бывают разных размеров, и максимальная толщина скрепляемых элементов не должна превышать длину алюминиевой гильзы. Также следует понимать, что чем длиннее и толще клепка, тем сложнее ее будет зафиксировать ручным инструментом, так как придется прикладывать серьезное усилие. В этом случае используются клепальные машины с электрическим приводом или сложной системой рычагов, снижающих нагрузку на человека, который использует инструмент.

Также клепки отличаются по материалу, из которого они изготовлены. Существуют медные и латуневые метизы, но основная сфера их применения довольно узкая. Они используются при судостроении, то есть при фиксации элементов, находящихся в агрессивных условиях. Например, под водой. Кроме того, медные клепки применяются на объектах повышенной пажароопасности. При соприкосновении с чем-либо они не создают искру, в отличие от обычной стали.

Шпильки

Шпилька – один из самых простых видов крепежей в конструкционном плане. Это прямой металлический штырь, полностью или частично покрытый резьбой. Вкручивается в посадочное место и позволяет скрепить два объекта или произвести фиксацию при помощи гайки. Шпильки используются в машиностроении и при производстве различных станков, но существуют и другие разновидности. Например, сантехнические шпильки. Их особенность  в том, что резьба на двух концах отличается. То есть, с одной стороны это шуруп, а с другой обычный болт. Такая шпилька позволяет производить крепление к бетонным поверхностям различных сантехнических изделий, например, унитазов. Закрепив одну часть в бетонный или деревянный пол, снаружи остается болтовая часть, на которую впоследствии накручивается гайка.

В зависимости от назначения и сферы применения, шпильки могут быть как обычными, металлическими, то есть без специального покрытия, так и защищенные. Типов защиты много, как и методов их нанесения. Наиболее распространенный тип – цинк. Он наносится на поверхность метиза гальваническим методом и предотвращает появление коррозии.

Заключение

Ассортимент крепежных изделий обширен и здесь описаны далеко не все типы крепежей и сферы, где они могут применяться. Зайдя в любой магазин в Москве или любом другом городе, вы увидите совершенно нестандартные изделия, например, болты с кольцом. Они используются для подвесов. Или анкеры нестандартной формы. Выбор крепежа зависит от поставленной задачи, но не менее важно найти достойного производителя. Изготовлением крепежа на заказ занимаются десятки компаний и далеко не все могут похвастаться высоким качеством своей продукции. Купить крепеж несложно, но может ли производитель гарантировать качество и надежность изделия? Магазин, как правило, ответственности вообще не несет.

Следует отдавать предпочтение только проверенным производителям. Не стесняйтесь и не ленитесь всегда требовать у продавца сертификат качества, который у него должен быть в обязательном порядке. Если же продавец в магазине отказывается предоставить сертификат соответствия, это повод задуматься о качестве продукта и его происхождении.

Вернуться обратно

ОПУБЛИКОВАТЬ В СОЦ.СЕТЯХ

Типы креплений и как правильно их выбрать

Крепежи играют очень важную роль в создании нескольких предметов. Предположим, вы делаете обычные проекты «сделай сам». В этом случае есть все шансы, что вы использовали крепеж для выполнения своей работы. Они помогают удерживать детали на месте, предотвращая чрезмерную вибрацию и давление. Существует множество различных видов застежек. Различные типы также имеют достаточно высокий уровень изменчивости.

В этой статье мы обсудим различные типы застежек, а также их подтипы. Мы также дадим вам важные советы, которые помогут вам выбрать правильный крепеж для вашей работы. Прежде чем мы углубимся в детали, давайте начнем с определения крепежа.

Что такое застежка ?

Термин «застежка» является общим термином, описывающим широкий спектр инструментов. Эти инструменты включают в себя винты, болты, гайки и т. д., и они имеют общую цель. Цель состоит в том, чтобы обеспечить механическое сцепление объектов. Проще говоря, застежки помогают механически удерживать объекты на месте или вместе.

Вы можете возразить, что клей может эффективно выполнять эту функцию. Если клей не пример застежки, то что такое застежка? Это побудит нас расширить первоначальное определение. Аппаратные застежки — это те, которые помогают механически скреплять объекты.

Существует широкая классификация крепежных изделий. Он классифицирует их на постоянные и непостоянные крепления. Обычно считается, что крепежные детали образуют непостоянные соединения. То есть у вас должна получиться возможность разделить два компонента, соединенных застежкой. Пока детали разъединяются, они не должны подвергаться каким-либо повреждениям. Исключением из этого правила является заклепка, которая является постоянной застежкой.

Тот факт, что большинство крепежных изделий образуют непостоянные соединения, не означает, что соединение является слабым. Использование крепежа с правильно сформированной резьбой обеспечит надежную фиксацию ваших предметов. Таким образом, вы можете быть уверены, что ваш объект может быть подвержен высокому уровню стресса. Они очень универсальны, что делает их полезными для различных типов суставов.

Наиболее распространенные типы застежек

Механические застежки бывают разных типов. Каждый из этих типов также имеет множество подтипов, из которых вы можете выбирать. Среди различных типов креплений наиболее распространены следующие:

• Болты: Эти типы креплений помогают скреплять две детали без резьбы. Их можно назвать самыми распространенными видами крепежа.

• Шурупы: Шурупы — это универсальный крепеж с прочной удерживающей силой. Они имеют структуру, аналогичную болтам. Однако им не нужно ничего, чтобы удерживать их на месте, в отличие от болтов.

• Гайки: Гайка имеет внутреннюю резьбу, которая вместе с болтом скрепляет компоненты.

• Шайбы: Это небольшие круглые диски в форме кольца. Они также работают вместе с гайками и болтами и выполняют важные функции крепления.

• Заклепки: Это несъемные застежки, которые помогают закреплять различные типы компонентов.

Различные типы застежек и их применение

Существует множество типов застежек. Каждый из них работает для определенных типов приложений. Вы должны понимать уникальное использование каждого из типов застежек. Это поможет вам узнать, какой крепеж использовать для вашего приложения.

Типы болтов

Болты являются наиболее распространенными крепежными элементами, используемыми для соединения деталей без резьбы. Болт имеет наружную (внешнюю) резьбу на одном из концов. На другом конце у него шестигранная головка. Смелая работа вместе с гайкой, чтобы скрепить необходимые детали вместе.

В некоторых случаях одна деталь имеет резьбовое отверстие, которое заменяет гайку. Это сведет к минимуму количество используемых компонентов. Жирные шрифты являются одними из наиболее часто используемых типов застежек. Существует несколько типов болтов для различных целей. Вот некоторые из наиболее популярных:

·

Болты с шестигранной головкой

Головка этого болта имеет форму шестигранника. Цель шести сторон болта — дать хорошую детализацию углов, под которыми вы можете подойти к болту. Обычно это важно, когда вам нужно закрепить болт в труднодоступном месте. Эти болты широко используются в механической обработке, потому что они легко собираются и разбираются.

·

Двусторонние болты

Этот болт выглядит как простой стержень с резьбой. Однако двусторонний болт имеет резьбу на обоих концах. Следовательно, они могут работать с гайкой на одном или обоих концах.

·

Рым-болты

Рым-болт имеет петлю на одном конце и резьбу на другом. Работа петли зависит от размера и конструкции машины.

·

Болты с квадратным подголовком

Эти болты поставляются с выпуклыми металлическими головками, квадратными шейками и резьбой. Они помогают в креплении деревянных материалов. Он легко вставляется в квадратную шейку деревянных деталей путем приложения давления. Следовательно, они обладают потенциалом самоблокировки.

·

Болты с головкой под торцевой ключ

Некоторые люди могут называть их болтами с внутренним шестигранником. Они имеют цилиндрические головки и шестигранные отверстия. Шестигранный ключ может помочь прикрутить этот болт к компонентам.

·

U-образные болты

Эти типы болтов имеют форму подковы. Изогнутая часть не имеет резьбы. Тем не менее, на прямых концах есть резьба на всем протяжении. U-образные болты отлично подходят для удержания труб и труб на месте без проделывания отверстий.

Типы винтов

Винты и болты имеют сходную конструкцию. Их мужские нити начинаются с кончика. Кроме того, их головы могут быть различной формы. Однако есть несколько различий между болтами и винтами. Винт часто нуждается в внутренней резьбе, чтобы скрепить объекты. С другой стороны, болты могут сохранять сцепление между деталями без резьбы вместе с гайками.

Винты обычно саморезные. То есть могут сделать резьбу в компоненте при установке. Это устраняет необходимость в предыдущем постукивании. Есть много доступных конструкций для этих механических застежек. Каждый из них имеет свою конкретную полезность. Среди них:

·

Саморезы

Также известные как саморезы, они создают внутреннюю резьбу во время установки. Они имеют полностью резьбовые валы от наконечника до головки. Эти винты легко создают пространство для себя в компоненте во время токарной обработки.

·

Шурупы для листового металла

Эти винты имеют острую резьбу. Это помогает им резать листовой металл, дерево или пластик. Их хвостовик имеет полную резьбу с зазубринами для удаления стружки.

·

Крепежные винты

Это винты, используемые в большинстве машинных работ. Их структура похожа на винты для листового металла. Они устанавливаются в заранее просверленные отверстия. Поэтому нет необходимости делать отверстие при установке.

·

Шурупы с шестигранной головкой

Это большие шурупы для дерева. Они помогают во время тяжелых работ в машиностроении и деревообработке.

·

Шурупы для настила

Эти типы шурупов позволяют легко устанавливать их в настил и деревянные материалы. Квадратный привод и головка горна помогают устранить эффект зачистки.

·

Шурупы по дереву

Шурупы по дереву с частичной резьбой и гладкими стержнями. Они легко скользят через куски дерева и стягивают доски.

Типы гаек

Гайка имеет внутреннюю резьбу, что позволяет ей работать вместе с болтом того же размера. Эти типы застежек обеспечивают улучшенное сцепление и повышенный крутящий момент для пользователей. Они бывают разных типов и конструкций, которые помогают им вписываться в различные формы болтов. Различные типы гаек включают следующие:

·

Колпачковые гайки

Закрытые концы напоминают купол. Это помогает обеспечить защиту соединения болт-гайка. Это также гарантирует хорошее завершение вашей работы.

·

Корончатые гайки

Эти гайки имеют насечки на одном из концов. Их конструкция позволяет вставлять штифты через выемки. Их лучше всего использовать там, где требуются низкие требования к крутящему моменту.

·

Приварные гайки

Приварные гайки помогают закрепить компоненты в труднодоступных местах. Они требуют приваривания к поверхности детали.

·

Шестигранные гайки

Шестигранные гайки являются наиболее распространенными типами. Они дешевы, и вы можете легко собрать их с помощью гаечного ключа.

Типы шайб

Шайбы представляют собой тип крепежа, который используется вместе с гайками и болтами. Обычно их размещают под соединениями, гайками и осевыми подшипниками. Шайбы выполняют несколько функций, в том числе уменьшают трение. Они также помогают устранить утечки и изолировать различные компоненты. Использование шайбы поможет предотвратить ослабление компонентов из-за вибрации.

·

Плоские шайбы

Эти типы шайб помогают изолировать компоненты от гаек или болтов. Они помогают защитить поверхности от потери покрытия. Они также увеличивают площадь поверхности, таким образом распределяя нагрузку на материал.

·

Пружинные шайбы

Их круглая форма немного изменена. Они действуют как пружины, а их гибкость делает суставы более эластичными.

·

Стопорные шайбы

Они фиксируют гайки и болты даже при наличии трения или вибрации. Большинство пользователей предпочитают их пружинным шайбам.

·

Доковые шайбы

Это мощные шайбы, которые помогают строить доки. Они также полезны в тяжелых конструкциях, где необходимы толстые шайбы.

Типы заклепок

Заклепки являются наиболее популярными типами постоянных креплений. Они помогают закрепить широкий спектр материалов и обеспечивают защиту от силы сдвига. Заклепка легкая. Он также поставляется с головкой на каждом из концов для поддержки осевых нагрузок. Заклепочные пистолеты используются для установки заклепок в детали. Для установки заклепок нет необходимости в резьбе. Их легко осматривать, что делает их предпочтительными в аэрокосмической промышленности. Общие типы заклепок:

·

Заклепки POP

Это трубчатые заклепки со шляпкой и оправкой. Они могут быть открытыми, закрытыми или потайными.

·

Заклепки Multi-Grip

Заклепки Multi-Grip лучше всего использовать там, где толщина устанавливаемых материалов различается. Заклепки могут расширяться до необходимого размера и удерживать компоненты вместе.

·

Тройные заклепки

Это взрывающиеся заклепки с тремя прорезями в шляпках. Шляпа складывается наружу и обеспечивает лучшую прочность и управляемость.

·

Заклепки с большими фланцами

Эти заклепки имеют большие шайбы на шляпках. Они помогают в эффективном и быстром соединении материалов.

Как правильно выбрать крепеж для ваших задач

Существует широкий выбор механических крепежей. Тем не менее, важно, чтобы вы выбрали правильный для вашего приложения. Выбор правильного крепежа важен не только для повышения производительности. Это также имеет решающее значение для безопасности процесса и рабочих завода. Давайте посмотрим, как правильно выбрать застежку на все времена.

Знание области применения

Типы используемых вами крепежных деталей всегда будут зависеть от требований вашей области применения. Вы должны подумать, подойдет ли ваша застежка. Конструкция крепежа может иметь жизненно важное значение для определения величины крутящего момента, который он может выдержать. Вам может понадобиться очень длинный фланцевый болт, чтобы удерживать несколько компонентов ваших деталей.

Кроме того, вам необходимо оставить некоторые резьбы застежки снаружи. Это необходимо для обеспечения безопасности материала и персонала. Иногда вы можете обнаружить, что работает более одного типа застежек. В этом случае вам нужно обратиться к опыту экспертов, чтобы выбрать правильный для работы.

Выберите правильную резьбу

Выбор резьбы — еще один важный фактор при выборе застежки. Потоки являются важными частями приложения. Они могут быть мелкими (UNF), грубыми (UNC) или восьмизаходными.

Крупная резьба обеспечивает более быструю сборку компонентов. С другой стороны, сборка тонких нитей может занять больше времени. Это связано с количеством оборотов, которое им необходимо для прохождения расстояния.

Преимущество мелкой резьбы перед крупной состоит в том, что она обеспечивает лучшее зацепление резьбы. Они также обеспечивают более надежное соединение для компенсации большего натяжения в соединении. Независимо от вашего варианта, любой из них может быть очень полезным. Все, что вам нужно сделать, это выбрать поток, обеспечивающий наилучшие возможности обработки нагрузки.

Учитывайте конструкционные материалы

При изготовлении механических крепежных деталей используется несколько различных материалов. Самый используемый материал – углеродистая сталь. Это связано с его широким диапазоном прочности и удобоукладываемости. Другие материалы включают легированную сталь и нержавеющую сталь. Болты из легированной стали обычно не имеют покрытия.

Они очень прочные, но достаточно хрупкие. С другой стороны, нержавеющая сталь может иметь особые свойства для специального использования. Они идеально подходят для помещений с повышенной влажностью, например, для водных растений. Они также хороши для использования в местах, где возможно химическое воздействие. Иногда также используются бронза, латунь и алюминий. Они обладают высокой коррозионной стойкостью.

Лучшие типы крепежных изделий изготавливаются из твердых материалов, чтобы исключить опасность срыва резьбы или истирания. Между соприкасающимися поверхностями резьбы может возникнуть давление. Это увеличивает трение и может привести к сплавлению или заклиниванию крепежной детали.

Тип воздействия крепежа

Перед выбором также необходимо учитывать температуру, которой будет подвергаться крепеж. Резкие перепады температур могут привести к расширению и сужению скрепленных соединений. Это может привести к неплотному соединению. Следовательно, потребность в креплении, которое может удовлетворить температурные требования. Еще одним важным фактором является уровень вибрации. Контргайка с преобладающим моментом затяжки может быть правильным вариантом в местах с высокой вибрацией. Это предотвратит свободную вибрацию креплений.

Выбор подходящей застежки становится очень простым, когда с вами лучшие руки. RapidDirect может похвастаться экспертами, обладающими опытом и обширными знаниями в области крепежа, которые помогут вам. Свяжитесь с нами сегодня для поддержки!

Заключение

В настоящее время существует несколько типов крепежных изделий, поэтому выбор подходящего для вашего применения становится сложной задачей. В этой статье мы рассмотрели различные типы застежек и их использование. Мы также дали важные советы, которые помогут вам выбрать лучший крепеж для ваших компонентов.

Услуги RapidDirect по быстрому прототипированию не только предлагают дизайнерские предложения. Наши услуги также включают сборку и продажу крепежа. Мы предлагаем полный ассортимент высококачественного крепежа. Независимо от вашего применения, вы можете доверять нам, чтобы получить крепеж, который будет соответствовать вашим стандартам.

Наши специалисты RapidDirect предложат вам рекомендации, которые помогут вам подобрать нужный крепеж для любого применения. С нами вы можете быть уверены в отличных услугах и быстром выполнении работ по конкурентоспособным ценам. Свяжитесь с нами сегодня для немедленного цитаты.

Запросить мгновенную смету сегодня

Типы застежек и их использование [с иллюстрациями]

Типы застежек

Что такое застежки?

Типы застежек [с иллюстрациями] :- Застежки — это механические устройства, которые используются для соединения двух или более объектов вместе. Крепеж можно использовать для постоянного или временного соединения в зависимости от условий на месте. Существует множество видов крепежа с разным применением, о которых обязательно нужно знать.

Крепеж подразделяется на постоянный или временный.

Примером постоянного крепления могут быть заклепки, гвозди и т. д., которые представляют собой одноразовые крепления, предназначенные для постоянного соединения двух объектов. Таким образом, эти крепежные элементы после установки не могут быть удалены, их удаление может привести к их разрушению. Принимая во внимание, что временные крепления предназначены для временного соединения двух или более объектов и могут быть легко удалены и использованы повторно.

Примером временных креплений являются болты и винты, которые широко используются в ряде отраслей промышленности и в различных продуктах, поскольку они позволяют собирать детали при необходимости. Временные крепления также известны как резьбовые или нерезьбовые.

Типы крепежных элементов

1. резьбовые застежки
2. гайки
3. шайбы
4. Заклеки

A). может быть установлен или удален в соответствии с необходимостью. Есть три наиболее часто используемых резьбовых крепежа: болты, винты и шпильки. Давайте разберемся в каждом из них подробно.

1. Болты: (Типы крепежных деталей) Типы болтов

Болты — это болты с головкой на одном конце, обычно с шестигранной головкой, и с резьбой на другом. Обычно они используются в сочетании с гайкой или шайбой, чтобы удерживать материал в нужном месте.

2. Винты: (Типы креплений) Винты

Винты очень похожи на болты, которые также имеют головку на одном конце и резьбу на другом. Их основное отличие состоит в том, что винты используются для вкручивания в резьбовое отверстие. Существуют различные типы винтов, которые можно использовать в зависимости от требований площадки, например, винты с головкой, крепежные винты, шурупы для дерева и т. д. (Типы головок винтов)

3. Шпильки: (Типы крепежных деталей) Шпильки

Шпильки отличаются от болтов и винтов тем, что они имеют резьбу на обоих концах и, следовательно, не имеют головки. Этот компонент используется для соединения отверстий с внутренней резьбой.

Типы резьбовых соединений

1. Болты и установочные винты Болты и установочные винты с гайкой или резьбовым отверстием. Болты обычно имеют стержень под головкой, тогда как установочные винты имеют резьбу до головки.

2. Болты с квадратным подголовком Болты с квадратным подголовком

Болты с квадратным подголовком также известны как болты с квадратным шестигранником, которые имеют гладкую закругленную головку и квадрат под ней. Эти крепежные детали обычно используются для крепления металла к дереву.

3. Болты с проушиной Болты с проушиной

Болты с проушиной имеют круглое кольцо вместо традиционной головки и используются для крепления цепи к любой поверхности.

4. U-образные болты U-образные болты

U-образные болты используются для крепления круглых предметов, таких как трубы, трубы к стене или любой другой поверхности.

5. Шурупы по дереву Шурупы по дереву

Шурупы по дереву используются в древесине и бывают с головками различной формы, которые можно выбрать в соответствии с требованиями.

6. Крепежные винты Крепежные винты

Крепежные винты снабжены гайкой или резьбовым отверстием.

7. Саморезы Саморезы

Также известные как саморезы, эти винты в основном используются в металлических листах.

8. Винты с внутренним шестигранником Винты с внутренним шестигранником

Винты с внутренним шестигранником имеют гладкий стержень и шестигранную головку, которые крепятся только с помощью шестигранного ключа. Винты с головкой под торцевой ключ доступны с различной формой головки, например, с головкой под ключ, с головкой под торцевой ключ и с потайной головкой.

9. Шпильки Шпильки

Шпильки представляют собой особый тип винтов, у которых отсутствует головка. Эти винты используются в местах, где не должно быть движения или вращения между двумя частями.

B) Гайки: (Типы крепежных деталей)

Гайки используются с болтом для соединения двух или более механических частей вместе. Наиболее распространенной гайкой является шестигранная гайка, но существуют и другие типы гаек, которые используются в зависимости от требований площадки.

1. Шестигранные гайки Шестигранные гайки

Шестигранные гайки имеют внутреннюю резьбу. Это самый распространенный тип гаек, и они используются практически во всех отраслях промышленности с различным применением.

2. Стопорные гайки Стопорные гайки

Стопорные гайки используются для фиксации гайки на месте без зажима каких-либо других предметов.

3. Гайки с нейлоновой вставкой Гайки с нейлоновой вставкой

Хорошо известные как нейлоновые гайки, эти гайки имеют нейлоновую вставку, которая не позволяет гайке ослабнуть из-за воздействия вибрации.

4. Срезные гайки Срезные гайки

Срезные гайки имеют шестигранную точку захвата, которая отламывается при максимальном крутящем моменте, оставляя только гайку, которую довольно трудно снять.

5. Барашковые гайки Барашковые гайки

Барашковые гайки обычно используются в тех случаях, когда необходимо часто снимать гайку. Эти гайки имеют две внешние поверхности в форме крыльев, что позволяет легко поворачивать их вручную.

C) Шайбы: (Типы крепежных деталей)

Шайбы – это узлы, которые обычно используются между головкой болта, винта, гайки и любым материалом, который зажимается. Основная функция шайбы — увеличить опорную поверхность головки, а также защитить материал от любых повреждений. Существует множество типов стиральных машин с различным назначением и функциями.

1. Плоские шайбы Плоские шайбы

Плоские шайбы являются наиболее распространенным типом шайб, которые используются для равномерного распределения нагрузки на болт, винт или гайку.

2. Пружинные шайбы Пружинные шайбы

Пружинные шайбы или стопорные шайбы предназначены для предотвращения ослабления болта, винта или гайки под действием вибрации.

3. Чашечные шайбы Чашечные шайбы

Чашечные шайбы в основном используются вместе с шурупом по дереву в зависимости от требований площадки.

4. Ремонтные шайбы Ремонтные шайбы

Широко известны как шайбы Penny или Fender. Эти шайбы имеют отверстие малого диаметра и предназначены для создания большей опорной поверхности, чтобы предотвратить протягивание.

D) Заклепки: ( Типы застежек )

Заклепки относятся к постоянным застежкам, которые после установки нельзя снимать или использовать повторно. Заклепки используются в различных отраслях промышленности для выполнения различных задач, но чаще всего используются для соединения металлических листов и пластин.

1. Заклепки Заклепки

Заклепки состоят из шляпки и стержня. Эти заклепки используются для соединения двух механических материалов во время установки.

2. Заклепки с большим фланцем Заклепки с большим фланцем

Заклепки с большим фланцем очень похожи на заклепки по своему назначению, но имеют другие функции по сравнению с заклепками.
