Виды профилей для гипсокартона: классификация и название, назначение, видео и фото

Содержание

классификация и название, назначение, видео и фото

Различные гипсокартонные конструкции создаются при помощи каркаса из металлических профилей. Они выпускаются различными по форме, размерам, назначению. Для определения нужного вида профиля следует разобраться с его предназначением, размерами. Виды изделия для гипсокартона предназначены для их конкретного применения, поэтому следует ознакомиться с каждым типом в отдельности.



Виды профилей, применяемых для создания каркаса под гипсокартон

Монтаж каркасной основы из метал-профилей по своей конструкции несложный. Он состоит из вертикалей и горизонталей составляющих металлические элементы, которые называются направляющими, потолочными, перегородочными профилями. Для правильного выбора нужного профиля, следует ознакомиться с его маркировкой и размерами.

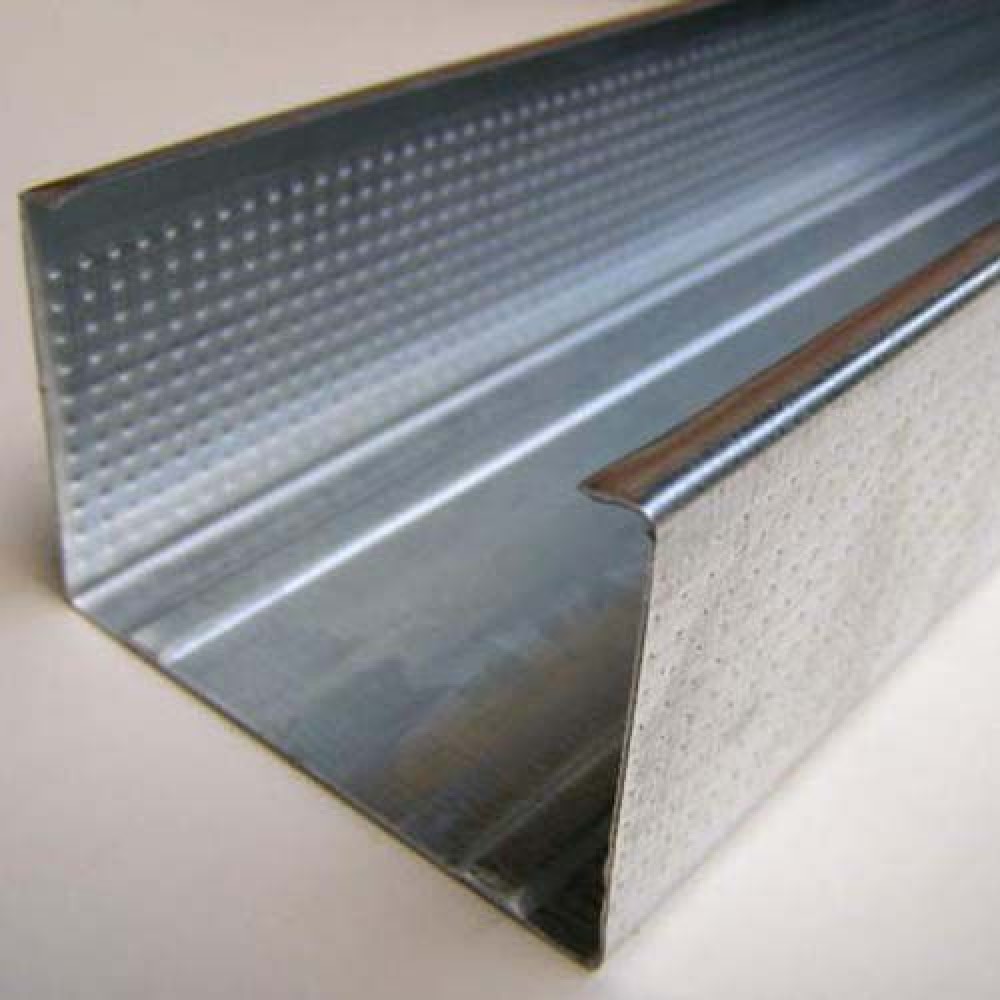

Профиль стоечный для каркаса ГКЛ

Какие существуют профили для гипсокартона:

Название профиля без сокращений Сокращенное название на Российском рынке Сокращенное Европейское название
Стоечный ПС CW
Направляющий ПН UW
Потолочный ПП CD
Потолочный направляющий ПНП UD

Какие основные профили для гипсокартона бывают?

Назначение и характеристики направляющего профиля (ПН)

Профиль направляющий, сокращенно ПН он же UW.   Толщиной 0.55-0.8 мм.  Это защищает изделие от окисления металла, а также от поражения его ржавчиной. По внешнему виду ПН произведен в виде планки буквой «П», которая применяется в сооружении металлического скелета для фальш-стен. Применяется для быстрого возведения перегородок различной толщины. Направляющие служат основой в монтаже каркаса, создают прочность конструкции. Профиль имеет разную ширину, что позволяет возводить высокие перегородки и прятать в стене коммуникации.

Направляющий профиль, применим для каркаса для гипсокартонной фальш-стены

Размеры направляющего элемента для гипсокартона:



Маркировка изделия Толщина, мм. Ширина, мм. Высота ребра, мм. Длина, м.
UW (ПН)-2-50*40 0.5 50 40 3
UW (ПН)-4-75*45 0.5 75 45 3
UW (ПН)-6-100*40 0.6 100 40 4

В профиле заводом-изготовителем могут быть сделаны отверстия 8 мм. для крепления изделия к основе (стена, потолок). Крепежными элементами, в основном, служат дюбель-гвозди размером 6/40, 6/60. Длина изделия достигает 3 метров.

В монтаже перегородки, выравнивании стены гипсокартоном первым крепится данный вид металлического изделия по сделанной заранее разметке. Затем применяются ПС (стоечный), а также дополнительные материалы, такие как подвесы, удлинители, крабы.

Обозначения и размеры UD профиль

Функциональность стоечного профиля (ПС)

Расшифровывается как профиль стоячный, кратко ПС или другое европейское обозначение CW. Данный вид металлической планки применяется при производстве металлического каркаса для гипсокартонной фальш-стены, а также выравнивание вертикальных поверхностей в помещении. Осуществляя возведение каркаса для фальш-стены, металлический элемент вставляется в зафиксированный НП. В связи с этим, ширина ПС и ПН имеет одинаковые размеры. Перегородочный профиль для гипсокартона производится из оцинкованной стали.



Маркировка изделия Толщина, мм. Ширина, мм. Высота, мм. Длина, м.
CW (ПС) 50*50 0.4-0.6 50 50 2.6; 3; 4
CW (ПС) 65*50 65
CW (ПС) 75*50 75
CW (ПС) 100*50 100
Профиль стоечный применим для создания каркаса перегородки из гипсокартона

В зависимости от создаваемой конструкции приобретается требуемый размер. Длина может быть от 3 до 4 метров. Отличительной чертой профиля являются специальные канавки для удобства монтажа гипсокартонных листов, а также их фиксации.

Размеры профилей CW

Применение, размеры потолочного направляющего профиля (ПНП)

Обозначается так же как ПН (UD) (расшифровка — профиль направляющий потолочный). В сечении П-образный, с гладкими боковыми стенками. Используется как основа-опора для стоек и перемычек. Крепится по периметру конструкции, в него потом устанавливаются все остальные элементы системы. ПНП производится из металла, покрытой защитным слоем. Он применяется в производстве металлической основы для подвесного потолка из ГКЛ. Данный элемент крепится к стене дюбель-гвоздями, служит для дальнейшей вставки в них потолочного профиля и создает прочность всей конструкции под гипсокартон.

Потолочный направляющий профиль создает металлическую конструкцию для подвесного потолка из ГКЛ

Профиль для гипсокартона потолочный имеет такие размеры: толщина ПНП 28*27 – 0.4-0.6 мм., ширина 28 мм., высота – 27 мм., длина – 3 метра.

Потолочный профиль (ПП)

Пожалуйста самый популярный в каждом ремонте это потолочный профиль (ПП) или другое обозначение CD.  Это изделие применяется в монтаже металлического каркаса для подвесного, фигурного, многоуровневого потолка из гипсокартона. Профиль вставляется, при монтаже, в направляющий и крепится к подвесам. Производится изделие из оцинкованной стали, что дает защиту от ржавчины.

  Для потолочного профиля применимы специальные саморезы, называемые мастерами «клопы» – диаметр – 3.5-3.9 мм. длина 9.5-11мм.

Потолочный профиль монтируется в каркас для подвесного потолка

Размеры потолочного профиля для гипсокартона: толщина 0.4-0.6 мм., ширина – 60мм., высота 27мм., длина  стандарт 3 метра на заказ  4 метра.

Дополнительные виды профилей

А также производятся виды профилей для гипсокартона, применяемые в возведении металлического каркаса не так часто, и в основном заменяемые собственно ручным производством.

Арочный профиль

Данный гипсокартонный арочный профиль применяется в создание арок и других фигурных элементов на потолке или на стене. В основу производства арочного профиля лег потолочный метал-элемент. Подробно, о видах арочного профиля.

Арчный профиль пригоден для создания каркаса арок из ГКЛ, а также фигурных элементов под гипсокартон

Заводы изготовители предлагают свои варианты  изгибания  профиля для арок на заказ, имеющего отличительные  удобства в работе. Для этого используют обычный ПП (60х27) после изгибания обозначается как ПА.

Размеры радиуса для изгиба:

Маркировка изделия Толщина, мм. Ширина, мм. Высота, мм. Длина, м. Радиус загиба, мм.
ПА(CD) – 60×27 KNAUF 0/4-0/6 60 27 2.6; 3; 4 1000
ПА(CD) – 60×27 KNAUF  (внутр.) 27 500
Изогнутый профиль

Подробно, о других вариантах изготовления арок.

Усиленный профиль

Данный элемент обозначается UА.  Изделие используется для усиления каркасной основы для гипсокартона. Он применим в подвесных потолках сложной конструкции, а также в формировании перегородок с отяжелением предметов (подвесить телевизор на поверхность перегородки), создание в гипсокартонных перегородках проемов дверей, окон.

Усиленный профиль монтируется в места каркаса, где предполагается навешивание тяжелых предметов на гипсокартонную основу

Размеры усиленного профиля под гипсокартон:

маркировка изделия толщина изделия спинка профиля, мм. высота ребра, мм. кол-во рядов просечек на спинке стандартная длина профиля, м.
UA–50-40-2 2.0 мм. 50 40 1 шт. 2.6; 3; 4
UA-75-40-2 75 2 шт.
UA-100-40-2 100
UA-125-40-2 125
UA-150-40-2 150

Для защиты наружных углов

Маркируется ПУ. Данный вид для ГКЛ предназначен для обшивки углов от различных механических воздействий (удара) гипсокартонного изделия. Профиль имеет перфорацию, для лучшей фиксации к поверхности при использовании шпаклевки.  Имеет такие размеры:

Обозначение Толщина, мм. Ширина полочки, мм. Материал изготовления Длина профиля, мм.
ПУ 20-20 0.22-0.25 20 аллюминий  3
ПУ 25-25 0. 4 25 оцинкованная сталь
ПУ 30-30 0.4 30
0.5
ПУ 35-35 0.5 35

Монтаж профилей

Для создания металлического каркаса следует применить профили и их комплектующие для того чтобы каркасная основа под гипсокартон была прочной и прослужила долгий эксплуатационный срок.

Для того чтобы порезать оцинкованный профиль используются ножницы для резки металла. Если резать профиль болгаркой, тогда при больших оборотах круга металл нагревается, тем самым портится антикоррозийное покрытие. Края профиля остаются незащищенными. Это крайне нежелательно при монтаже каркаса в ванных комнатах, а также на балконе – где есть повышенная влажность. Правила работы и секреты работы с ГКЛ.

Схема крепления ГКЛ профилей

Направляющие профили крепятся к основанию (потолок, пол, стена) только при помощи дюбель-гвоздей. Размер крепежа зависит от нескольких факторов: материал основания, сложность металлической конструкции. Крепежи должны располагаться на расстоянии 25-30 см.

Подвесы для профилей крепятся на одной линии с профилем через каждых 40-60 см. минимальное расстояние берется в том случае, если предполагается большая нагрузка на гипсокартонную поверхность. Кроме того, для укрепления каркаса из стоечных профилей создается усиление, проходящее в месте утяжеления конструкции.

Для шумо, -звукоизоляции применяется уплотнительный материал, выбор которого зависит от места, уровня влажности, пожаробезопасности.

Выбирая профили для изготовления каркаса, следует помнить не только о правилах применения, но так же следует обращать внимание на фирму-производителя. Такие профили для гипсокартона, как «KNAUF» производятся размерами согласно всем гостам, придерживаясь всех технических характеристик.

Подробно о быстром способе возведении перегородок в квартире.

Видео:

Видео:

Видео:

Виды профилей для гипсокартона - разновидности и размеры профилей

Гипсокартонные конструкции пользуются большой популярностью для изготовления или выравнивания внутренних стен и перегородок, создания арок, ниш, стеллажей и прочихэлементов интерьера.

Изготавливаемые конструкции обычно пустотелые, а их каркас изготавливается из металлических профилей различных размеров и форм.



Рисунок 1.Конструкции из гипсокартонных листов в интерьере квартиры.



ТОП 3 лучших товаров по мнению покупателей



Разновидности и размеры профилей

Профили каркасов для устройства гипсокартонных конструкций изготавливаются способом холодного проката из алюминия, тонкогооцинкованногоили черногометалла. При этом стальные профили более доступны по цене и используются значительно чаще.

Каркасы строительных конструкций, эксплуатируемых в сухих отапливаемых помещениях с нормальной влажностью, можно выполнять из черной стали.

Во влажных помещениях — душевых, ванных, кухнях, верандах, подвалах лучше применятьпрофили из алюминия или стали с цинковым покрытием.

Существует разные виды профилей:

1.Направляющие профили ПН (UD)

П-образные профилис гладкими боковыми плоскостями. Закрепляются по периметру стен или потолков и служат основой и опорой для установки перемычек и стоек профилей.



Рисунок 2. Направляющий профиль ПН.



2.Стоечные профили ПС (CD)

Стоечные профили устанавливаем в направляющие, а к ним привинчиваем на саморезы листы гипсокартона.

Профили-стойки несут существенные нагрузки от навешиваемых на них листов облицовки. Для прочности и надежностиони выполнены с дополнительными полками и ребрами жесткости.



Рисунок 3. Стоечный профиль ПС.



3.Потолочные профили ПП и ППН

Профили потолковв виде буквы «П»изготавливаются меньшим сечением, чем стеновые и бывают несущими и направляющими. Полочки у них меньшей меньшего размера, чтобы не уменьшать высоту помещений при устройстве гипсокартонных конструкций.

Направляющие потолочные профили монтируем по периметру комнат, а в нихустанавливаем потолочные профили несущие, которые крепимдополнительно к закрепленным на потолке металлическим подвесам.



Рисунок 4. Профили потолочные направляющие и несущие.



4.Угловые профили

ПУГ-образные профили, со слегка выступающей угловой частью. Применятся для создания и защиты углов гипсокартонных конструкций. Бывают с перфорированными круглыми отверстиями, с дополнительными крупными прорезямиили с сетчатой полосой по краям перфорированных профилей для лучшего сцепления со штукатуркой или шпатлевкой.



Рисунок 5. Профили угловые.



5.Арочные или гнутые профили

Изготавливаются с разрезами на боковыхстенках, которые позволяет профилям гнуться, создавая вогнутые или выпуклые криволинейные конструкции потолков, арок, ниш и прочих деталейинтерьера.

Вогнутые арочные профили изготавливаются с максимальным радиусом изгиба от 5000 миллиметров, минимальным — 500 миллиметров. Выпуклые — с радиусами изгибания от 1001, до 5000 миллиметров.



Рисунок 6. Арочный или гнутый профиль.



Рисунок 7. Основные характеристики профилей.



Важно! При устройстве каркаса подбирать подходящие по сечению и размеру профили, которые смогут нести нагрузки от навешиваемых на них гипсокартонных листов.



Дополнительные элементы каркаса

Существует множество различных комплектующих для устройства конструкций из гипсокартона.

Чаще других используются следующие элементы:

Соединители двухуровневые для закрепления стоек профилей на разных уровнях перпендикулярно друг другу.

Соединители одноуровневые «краб», закрепляющие стоечные профили в единой плоскости. Крабы имеют защелкивающие замки, закрепляющие профили крест-накрест. При нагрузках более двадцати килограммов на один метр квадратный, лучше дополнительно закрепить профили саморезами.

Подвесы прямые для закрепления профилей потолка. Подвесы крепятся анкерами непосредственно к потолку и изгибаются в виде буквы «П». Профили на подвесы закрепляют саморезами.



Рисунок 9. Подвесы прямые.



Анкерные подвесы используются при устройстве подвесныхсистем потолков для закрепления потолочных профилей. Подвесами-анкерами легко регулировать уровень плоскости потолка.



Рисунок 10. Подвесы анкерные.



Удлинители профилей выполнены в виде небольших скоб, созданных для сращивания отрезков профилей одинаковых сечений и размеров.



Рекомендую! В качестве соединителей для профилей или подвесов использовать отрезки профилей, создающих более надежные и жесткие крепления и позволяющие сэкономить на некоторых элементах каркаса.



Для крепления металлических профилей подходят анкерные дюбели и сверлящие или прокалывающие саморезы. Анкеры надежно крепят профиль к бетонным перекрытиям или стенам из кирпича и блоков. Лучше использовать для этого прочный металлический анкер-клин или потолочный дюбель. Саморезами скрепляем элементы каркаса между собой.



Рисунок 11. Крепление элементов профилей саморезами.



ТОП 3 лучших товаров по мнению покупателей



Советы по выбору качественного профиля и крепежа к нему

Профили, комплектующие и крепежи для монтажа конструкций из листов ГКЛ представлены в большом ассортименте по различным ценам.

Прежде чем купить материал, обратите внимание на следующие детали::

  • толщину стенок профиля и точность размеров. Даже небольшие отклонения помешают создать качественную облицовку;
  • изготовителя товара. Лучше, если это будет крупная и известная компания, с многолетним сроком работы на строительном рынке;
  • спряжение профилей между собой: профили стоек должны без труда входить в направляющие профили;
  • качественные элементы профилей не должны содержать заусениц, видимых деформаций и скручиваний;
  • не допускается наличие следов ржавчины или смазки на покрытии профилей.



Важно! Тщательно проверять качество комплектующих элементов перед покупкой, ведь бракованный профиль может испортить всю последующую отделку.



Инструменты и приспособления для монтажа профиля

Существует немало инструментов, облегчающих процесс монтажа каркаса под гипсокартонную облицовку:

  • рулетка не менее 5 метров для длинномерных измерений;
  • уровень, позволяющий контролировать любые уклоны горизонтальных и вертикальных поверхностей;
  • гидравлический уровень для разбивки горизонтов или переносов отметок на другие плоскости;
  • лазерный уровень позволяет выполнять разметки любых плоскостей с идеальной точностью;
  • ножницы по металлу для разрезания профиля;
  • дрель-шуруповерт для быстрого сверления отверстий в стенах и потолках и ввинчивания саморезов в стальные профили каркаса.



Особенности монтажа

Технологии монтажа подразумевают последовательное и поэтапное выполнение работ.

Разметка

Размечаем места крепления элементов профилей, кронштейнов и подвесов с помощью лазерного или гидравлического уровня, рулетки и отвеса в следующем порядке:

  1. Отступаем от стены не менее сорока миллиметров, учитывая толщину утеплителя и возможно расположенные под обшивкой инженерные коммуникации и ставим отметки в углах.

Соединяем точки и рисуем на полу горизонтальные линии при помощи красящего шнура.

Переносим отметки на потолок при помощи отвеса и чертим вторую горизонтальную линию.



Рисунок 12. Перенос отметок при помощи отвеса.



По полученным горизонтальным линиям на полу и потолке будем крепить направляющие профили.

  1. Места крепления стоечных профилей размечаем, отмеряя от угла ширину гипсокартонных листов, аналогично размечая все стены. Все горизонтальные участки разбиваем на отрезки в сорок-шестьдесят сантиметров и наносим вертикальные полосы.



Рисунок 13. Разметка вертикальных профилей.



  1. Вертикальные линии разбиваем на отрезки по шестьдесят сантиметров и ставим метки в местах крепления горизонтальных перемычек и кронштейнов дистанционных.



Важно! Выполнять разметку четко по уровню, чтобы избежать перекосов и деформаций, которые могут привести к растрескиванию листов гипсокартона и последующей декоративной отделки.



Монтаж профиля

Технология монтажа профиля подразумевает следующий порядок работ:

  1. Крепим к потолку горизонтальный верхний профиль при помощи самонарезающих винтов и дюбелей, с интервалом около пятидесяти сантиметров. В качестве изоляции между стеной и стальными профилями используем уплотнительные ленты из вспененного полиэтилена.



Рисунок 14. Крепление верхнего горизонтального профиля.



  1. Так же крепим к полу второй горизонтальный профиль. При этом, контролируем с помощью отвеса четкое расположение осевой линии от верхнего профиля.
  2. По отметкам устанавливаем дистанционные кронштейны с интервалом по вертикали от 80 до 100 сантиметров.
  3. Нарезаем стоечные профили на отрезки, равные расстоянию от пола до потолка и заводим их в верхние и нижние профили, располагая между лапками кронштейнов.
  4. Закрепляем при помощи саморезов вертикальные профили к держателям и горизонтальным профилям. Лапки кронштейнов отгибаем или срезаем болгаркой, или ножницами по металлу заподлицо с плоскостью профилей.



Рисунок 15. Крепление стоечных профилей.



  1. При помощи соединителей перевязываем стоечные профили горизонтальными перемычками под прямым углом.



Рекомендую! Для усиления каркаса можно вложить в каждую стойку деревянные бруски сечением 50*50, или сложить стойки попарно в виде короба.



На готовый каркас можно крепить листы гипсокартона.

Правильный выбор качественного профиля и комплектующих — залог прочности, надежности и долговечности созданных конструкций из гипсокартонных листов.

ТОП 3 лучших товаров по мнению покупателей

Виды профилей для гипсокартона: размеры и назначение

Гипсокартонные листы эффективно используются в процессе отделочных работ, но их крепление невозможно без специального каркаса из металлопрофилей. Как альтернатива – может использоваться крепление на специальный клей, но надежность конструкции обеспечивают именно профили. Причем при создании разных конструкций каркасов используются разные категории этих крепежных элементов.

Типы профилей для гипсокартона

Классификация металлических профилей для монтажа гипсокартона может основываться на их функциональном назначении, конструктивных особенностях и области применения.

В зависимости от места применения различаются профили:

  • Для стен
  • Для потолка

Кроме того, в классификации профилей для ГКЛ существуют разновидности:

  • Профиль для обшивки плоскости
  • Профиль для устройства перегородочных конструкций

Разновидности профилей для гипсокартона в зависимости от формы бывают:

  • Плоскими
  • Угловыми
  • В форме швеллера

В качестве материала при производстве металлопрофиля для гипсокартона используется сталь, и обычно — оцинкованная. При разных функциональных назначениях профиля может использоваться тонколистовая или толстолистовая оцинковка.

Более подробное описание профилей дает представление о назначении этих конструктивных элементов гипсокартонных систем.

Профили для создания основного каркаса

В этой роли применяются:

  • Направляющие профили с маркировкой UD. Такие профили используются при формировании каркаса будущей гипсокартонной конструкции. Так как на этом профиле крепится вся система, включающая перегородки и сам гипсокартон, то он производится из толстой марки стали. Этот тип профиля задает параметры будущего периметра всей конструкции
  • Несущие профили с маркировкой CD. Этот тип профиля крепится непосредственно уже на профили каркаса UD, и выполняют в соответствии со своим названием несущую функцию. Поскольку на них также крепятся листы гипсокартона, то они должны быть изготовлены из толстолистовой оцинкованной стали
  • Арочные профили. По технологическим особенностям этот тип профиля идентичен двум предыдущим видам, однако он имеет усиленную перфорацию с наличием множества отверстий и разрезов. Это дает возможность изгибать его в нужном направлении, формируя каркас сложных конфигураций

Профили для перегородок

Здесь также разработана идентичная классификация, включающая

  • Профили направляющие с маркировкой UW, предназначенные для создания обшивки конструкции. С их использованием устанавливается конфигурация и периметр простенка
  • Стоечный профиль с маркировкой CW – элемент для придания жесткости всей конструкции. Листы гипсокартона на него можно монтировать с обеих сторон

Размеры профилей разных категорий

Поскольку каждый тип профиля имеет собственное функциональное назначение, то и размеры, а также форма профилей тоже отличается.

  • Так, например, направляющие профили маркировки UD имеют размеры 0,25-0,28х300 — 400 см. толщина стенки профиля составляет 0,5-0,7 мм
  • Несущие профили CD имеют габариты 0.25-0.28х300 см, а также 0,28х400 см. в обоих случаях высота полки составляет 0,5-0,6 мм

Вес несущих и направляющих профилей для каркаса составляет при длине 3 м 1,2-1,8 кг, а при длине 4 м 1,6-2,4 кг, что зависит от толщины стали.

Профили для перегородок обычно более широкие. Их размеры следующие:

  • Профили марки UW могут иметь ширину 50,75,100 мм. Длина таких профилей 3000 мм или 4000 мм. Масса каждого профиля достигает 2,19-3,88 кг в зависимости от остальных габаритных показателей
  • Стоечные профили CW в зависимости от назначения имеют размеры:
    • 48,8х3000х50
    • 73,8х3000х50
    • 98,8х3000х50

Также могут выпускаться профили этого типа с длиной 4000 мм и теми же параметрами ширины и высоты полки. Во всех случаях толщина металла не менее 0,5-,6 мм.

Размеры разных видов профилей для гипсокартона

Крепеж для профиля гипсокартона

Для полноценного крепления профилей требуется также использовать крепежную фурнитуру. Она применяется для соединения отдельных конструктивных элементов каркаса, а также для крепления листов гипсокартона. Классифицируются типы крепежа для ГКЛ по следующим категориям:

  • Подвесы
  • Тяги
  • Кронштейны

Для соединения поверхности стены или потолка с металлическим каркасом из металлопрофиля используется кронштейн в форме литеры «П». Он легко сгибается на местах сгиба и содержит перфорацию по всей своей площади.

  • Подвес для быстрого крепления – быстроподвес. Он имеет специальную спицу с отверстием, помогающую соединить те детали, которые невозможно скрепить п-образным кронштейном
  • Крестообразный кронштейн используется в качестве перемычки на несущих профилях и дает возможность соединить их под прямым углом
  • Для увеличения длины несущего профиля используется соединитель, в который вставляются концы профилей

А чтобы крепежные элементы держались в структуре гипсокартонной системы более надежно, для их крепления используются шурупы, саморезы и дюбеля. Их размеры выбираются исходя из того, к какому элементу или поверхности будет производиться крепление.

Материалы для крепления профилей

Существуют различные виды профилей относительно их применения. Алюминиевый профиль для витрин позволяет создать красивое торговое оборудование различных форм, которое будет достаточно прочным, чтобы выдержать большую нагрузку.

Также рекомендуем прочитать об алюминиевом профиле для стекла в этой статье, которая содержит подробную инструкцию по монтажу.

Заключение

Для профессионального мастера обычно достаточно краткого описания параметров всех конструктивных элементов гипсокартонной конструкции. Однако если приходится с этим устройством столкнуться впервые, лучше получить визуальную информацию. С этой целью рекомендуется ознакомиться с видео, позволяющее глубже вникнуть в процесс выбора крепежных элементов для гипсокартона и наглядно демонстрирующее характеристики каждого из них.

В заключение надо отметить, что не стоит пренебрегать отдельным разновидностями профилей для гипсокартона или крепежных элементов, заменяя их теми, что есть в наличии. Иногда такая практика приводит к тому, что гипсокартонная система получается ненадежная.

Видео о видах профилей для гипсокартона

Установка различных профилей для гипсокартона: монтаж направляющего профиля UW на пол, монтаж несущих профилей CW, установка направляющего профиля UW на потолок.

Способы монтажа профилей для гипсокартона. Для чего нужен просекатель?

Профиль для гипсокартона. Размеры и виды. Советы по выбору

Какими могут быть гипсокартонные профили.

В 1980 году, у одного владельца бумажной фабрики по имени Остюг Сэккетт, родилась идея создания нового строительного материала из гипса. Сначала гипсокартонными листами заменяли фанеру и ДСП в небольших домах. Тогда-то и открылись интересные свойства этого материала. Стыки гладкого и ровного картона очень легко заделать так, что при покраске или иных видах отделки, они будут совершенно незаметны. Ломать размеченный лист, вместо распиливания — гораздо легче. Неизменность размеров исключает трещины в соединениях… Гипсокартон зарекомендовал себя на строительном рынке давно и остался неотъемлемой частью ремонта до сегодняшнего дня.

Та, или иная конструкция из гипсокартона, обязательно держится на каркасе из крепких и стабильных деталей. Это направляющие и профили разнообразные по форме, которые соединяются между собой при помощи специальных крепежей. Они различаются по назначению и применению, а ещё по размерам и качеству. Очень важно сделать правильный выбор при покупке, от этого будет зависеть результат работы. Ведь, если взять плохой или просто не подходящий для определённого вида работ профиль – конструкцию в итоге придется переделывать. Например, искривится или «пойдет» в сторону лист на перегородке, станут видны зазоры в местах соединения, или на самой стене появится заметная «волна». Чтобы не допускать ошибок при ремонте и строительстве, нужно хорошо изучить виды и размеры профилей для гипсокартона. Узнать, какой именно материал нужен, для сооружения определённой конструкции.

Потолочный профиль для гипсокартона. Размеры и виды.

Стоечный профиль (обозначается как: CD или ПП).

Пожалуй, один из самых востребованных профилей для монтажа гипсокартона на потолок. Этот вид обеспечивает надежное крепление листов. А если подобрать размеры верно, то пространство работы будет использоваться максимально экономно, почти не оставляя никаких отходов.

Размеры CD или ПП:

  • Длина профиля — от 2,5 до 4 метров
  • Ширина – 60 миллиметров
  • Высота полки – 27-28 миллиметров

Направляющий (UD или ППН).

Профили применяют для возведения подвесного потолка. Монтируют эти элементы по всей площади работы, потому что закрепляя листы картона, бур проходит непосредственно через них. Желательно приобрести направляющие, которые уже имеют нарезанные отверстия (профили с перфорацией). Тогда будет намного проще осуществить монтаж.

Размеры:

  • Толщина – 0,55 миллиметров
  • Длина – 3 метра
  • Ширина – 27 миллиметров
  • Высота – 28 миллиметров

Профиль (UW).

Этот вид очень схож с вышеописанным UD. Применяется аналогично, но имеет другие размеры:

  • Длина – от 3 до 4 метров
  • Ширина от 5 до 10 сантиметров
  • Высота полки – 40 миллиметров
  • Толщина металла – от 0,4 до 0,6 миллиметров

Профиль перегородочный для гипсокартона. Размеры и виды.

Направляющие профили (UD).

Данный вид годится не только для потолков, а ещё и для гипсокартонных перегородок и обшивки стен. Рассмотрим подробнее: в спинке этих изделий имеются отверстия для дюбилей (8 миллиметров). Профили имеют форму в виде русской буквы «П», а также различаются по размерам.

Размеры: (первая цифра – ширина спинки, вторая – ширина полки)

  • 50 х 40 миллиметров
  • 65 х 40 миллиметров
  • 75 х 45 миллиметров
  • 100 х 40 миллиметров

Стоечный профиль (CD).

Для перегородок, у этого вида вдоль полки сделаны специальные канавки. Два крайние предназначаются для вкручивания саморезов, а та что посередине, указывает на место стыков гипсокартонных листов. Ширина спинки у стоечных идентична направляющим. Потому что ПС вставляется в ПН.

Выпускаются размеры:

  • 50 х 50 миллиметров
  • 65 х 50 миллиметров
  • 75 х 50 миллиметров
  • 100 х 50 миллиметров

Усиленный (UA).

Профиль используется для дверных проёмов в перегородках. Главное качество – прочность и стойкость к коррозии.

Размеры профиля:

  • длина – от 3 до 6 метров
  • высота боковых частей – 40 миллиметров
  • ширина основания – 50 – 100 миллиметров
  • толщина заготовки – 2 миллиметра

Угловой – (ПУ защитный).

Предназначен для защиты углов и торцов гипсокартонных перегородок от механических повреждений. На поверхности профиля есть отверстия, чтобы в них проникал раствор для отделки.

  • Длина – 3 метра
  • Сечение – 25х25х0,4 миллиметра, 31х31х0,4 миллиметра, 31х31х0,5 миллиметра

Маячковый профиль (ПМ).

Используется при отделочных работах. Крепится при помощи строительных растворов, на необходимый уровень. Помогает зашпаклевать (или оштукатурить) стену ровно.

Размеры:

  • Длина – от 2,5 до 3 метров
  • Ширина – от 22 до 60 миллиметров
  • Толщина металла – от 0,33 до 55 миллиметров
  • Выступ маячка – от 6 до 10 миллиметров

Арочный профиль (ПА) для гипсокартона. Размеры и виды.

У этого профиля по краям имеются разрезы, благодаря которым, металлическое изделие можно ровно согнуть и приспособить к сооружению практически любой сложной конструкции. Например, сделать арку или полку в стене, необычной формы. Бывают как вогнутые, так и выгнутые виды арочного профиля.

Размеры вогнутых арочных профилей:

  • Радиус от 500 до 5000 миллиметров
  • Длина от 2600 до 4000 миллиметров

Выпуклые профили могут быть:

  • Радиус от 1000 до 5000 миллиметров
  • Длина от 400 до 2600 миллиметров

Алюминиевый и оцинкованный профиль для гипсокартона.

Размеры и виды.

Профиль для гипсокартона, изготавливается из разных металлов, рассмотрим самые распространённые виды: алюминиевый и оцинкованный, а также их характеристики.

Алюминиевый профиль и его особенности.

Стоит такой профиль не дёшево, но у него отличная характеристика, поэтому высокая цена оправдана. Такие профили хороши для сооружения оконных рам или отделки бытовой техники. Например, если нужно сделать нишу для стиральной машинки в ванной. Отличается это изделие долгим сроком службы, прочностью и легкостью. Не утяжеляет всю конструкцию и очень просто монтируется. Пластичен и устойчив даже к низким температурам. Строители рекомендуют покупать именно алюминиевый профиль для обшивки стен и потолка.

Профили этого типа бывают как из холодного алюминия, так и из тёплого. Холодногнутый изготовлен из металла толщиной 4 миллиметра, при этом гнётся без нагрева. Различается по форме (П, Ш, Т, Н — образные). Выдерживает нагрузку до 1,5 кН на 1 метр стены.

Оцинкованный профиль.

Оцинкованный профиль не уступает в цене алюминиевому. Применяется для сооружения основы каркаса, в помещениях повышенной влажности — на кухне или в ванной. Всё потому что, он устойчив к ржавчине и не требует дополнительной обработки антикоррозийными средствами. Как и алюминиевый, профиль лёгкий и мягкий, вкрутить в него саморезы не составит большого труда. Оцинковку используют также для создания дополнительных ребер жёсткости, если листы гипсокартона толще 12,5 миллиметров.

Существует ещё пластиковый профиль. Его назначение – это закрывать стыки гипсокартонных листов на внешних углах, придавая красивый вид отделке. А также, им прикрывают переход гипсокартона и другого материала, например, дерева.

Дополнительные аксессуары для крепления гипсокартона.

Для того чтобы собрать обрешётку, понадобятся вспомогательные детали:

  • Двухуровневый соединитель для CD-профиля. Продаётся такая деталь в развернутом, плоском виде и перед началом работы её нужно согнуть в форме буквы П. Применяется для соединения стоечных деталей, перпендикулярных друг другу.
  • Одноуровневый соединитель для CD-профиля или «Краб». Ими точно также, соединяются перпендикулярные профили CD. Если нагрузка больше 20 килограммов, то понадобятся два самореза для крепления. В противном случае, просто загибаются заделки.
  • Прямой подвес для стоечного (несущего) профиля. Это кронштейн, стандартная длинна которого 12,5 см. Выглядит как полоска из алюминия или оцинкованной стали, с отверстиями. Выдерживает нагрузку до 40 килограммов. Крепится к стене двумя дюбель-гвоздями, потом края загибаются и к ним уже крепятся детали каркаса.
  • Анкерный подвес для потолочных несущих. Часто называют – подвес с тягой. Заменяет выше описанную деталь, если не хватает её длинны. Используется на горизонтальных поверхностях, для потолка, например.
  • Удлинитель. Нужен чтобы соединить две несущие друг с другом. По бокам имеет бугорки, это обозначение места стыковки профиля. Также есть два отверстия, для вкручивания саморезов.
  • Угловой соединитель. Им соединяются элементы, которые не образуют крестовину. Можно обойтись и без соединителя. Обрезать полки профиля, который нужно соединить, так чтобы образовался язычок, и прикрутить саморезами.

Фурнитура для крепежа гипсокартона.

Саморезы нужны для соединения всех деталей каркаса и для монтажа гипсокартона. Они тоже бывают разных видов.

  • Саморезы LB9 (11, 16) и LN9 (11, 16). Цифры после названия обозначают длину самореза. Тип LB – сверлящий, а LN – прокалывающий. Строители называют этот вид изделия «клопами». Эти «клопы» имеют выпуклую шляпку, и это мешает плотному прилеганию гипсокартона к каркасу.
  • Саморезы TN25. Этими саморезами крепят листы к профилям. У них плоская шляпка, чтобы при грунтовке стены, её легко можно было спрятать. Есть также длинные саморезы такого типа, они нужны если для повышения прочности требуется прикрутить сразу два листа.
  • Саморезы с пресс-шайбой. Подходят для работы с любыми материалами. Могут быть как сверлящего, так и прокалывающего типа. Длинна от 9 миллиметров до 10 сантиметров.
  • Саморезы с дюбелями. Крепят направляющие к ограждающим сооружениям. Ассортимент этих элементов большой, какой выбрать, зависит от материала потолка или стены и размера профиля.
  • Потолочный анкер-клин. Этой фурнитурой крепят анкерные подвесы к потолку.
  • Дюбель-гвоздь. Длинна изделий от 40 миллиметров до 60. Применяется для закрепления каркаса к кирпичной или бетонной стене. Чтобы было проще это сделать, можно забивать шурупы молотком, а не вкручивать.

Советы, как выбрать профиль и комплектующие для гипсокартона.

  1. Внимательно осмотрите профиль перед покупкой. Если вы заметите ржавчину, то следует отказаться покупать такой материал. Если коррозия уже началась, остановить её невозможно!
  2. Проверяйте толщину с помощью штангенциркуля. Если она окажется недостаточной, то при работе, саморезы будут прокручиваться.
  3. Не берите профиль с заусенцами. В процессе работы израните свои руки.
  4. Посмотрите внимательней на изделие с торца. Если его неправильно хранили в магазине, то оно может быть изогнуто. С таким профилем вы уже не сможете создать идеально ровную поверхность конструкции.
  5. Имейте в виду, что в профиль, где слабая насечка, с трудом будут вкручиваться саморезы.
  6. Опытные строители советуют перепроверить, соответствуют ли размеры, заявленным в инструкции и в реальности. Некоторые производители обманывают покупателей, особенно по поводу длинны, она может быть меньше чем положено, сантиметра на 2.
  7. Следует проверять и качество крепежной фурнитуры. Очень часто попадаются саморезы со сломанным кончиком или с забитыми металлом насечками для отвертки.
  8. Хорошо осматривайте пластмассовые пробки дюбилей, чтобы не было никаких наплывов, иначе их будет трудно вогнать в отверстие, а порой и вообще невозможно.
  9. Отдавайте предпочтение, все-таки, профилю с точечной перфорацией вдоль планки – он более жесткий и устойчивый к нагрузкам. Такая структура препятствует скольжению саморезов, и даёт возможность вкручивать их под любым углом.
  10. Доверьтесь уже проверенным, изготавливающим фирмам, таким как Knauf и Gyprok. Но есть и наши, отечественные производители, которые выпускают профиль для гипсокартона не хуже.
  11. Некоторые хитрые продавцы, пытаются скрыть дефекты, окрашивая профиль и добавляя ему блеска. Присматривайтесь внимательнее к таким вариантам, может быть и вовсе нельзя их покупать.
  12. Изделие не должно быть хлипким и гнуться при слабом нажатии.

И последний совет в заключение статьи. Не экономьте на качественных профилях и комплектующих к ним. Как гласит известная поговорка: «Скупой платит дважды». Если вы приобретёте некачественный или повреждённый профиль, то в итоге, рано или поздно, придётся переделывать всю работу. Где-то лист встанет «бугром», где-то станут видны стыки, а где-то конструкция прогнётся во внутрь. Поэтому выбирайте материал внимательно, придирчивость тут не будет лишней. Удачи и легких работ!

Виды профилей для гипсокартона. Видео обзор.

виды, размеры, назначение и выбор

Залогом прочности и длительной эксплуатации гипсокартонной конструкции является использование каркаса, изготовленного из специальных деталей. Они представляют собой профили для гипсокартона, соединяемые между собой крепёжными элементами, которые отличаются лёгким весом и возможностью придать конечному изделию желаемую форму и размер.

Разновидности элементов и их свойства

Производство профиля для гипсокартона осуществляется на профилегибочном станке методом проката холоднокатаного оцинкованного металлического листа. В процессе изготовления изделия обретают рёбра жёсткости, монтажные отверстия, что в результате обеспечивает их прочность и практичность, а также устойчивость к появлению коррозии. Сама по себе конструкция, изготавливаемая с помощью профилей, сложностью не отличается и состоит из вертикально и горизонтально расположенных деталей, выбираемых зависимо от её назначения.

Для возведения перегородок

Профиль для перегородок из гипсокартона обладает большими размерами, нежели иной его вид. Диапазон габаритных размеров изделий варьируется от 50 до 150 мм и выбирается в зависимости от возводимой перегородки, предполагаемой нагрузки на неё, необходимости монтажа коммуникаций, укладки изоляционных материалов. Перегородочные профили делятся на:

  • направляющие (имеют маркировку UW), применяемые для определения направления перегородки, её плоскости. Крепятся по периметру конструкции и обладают диапазоном ширины от 5 до 10 см, позволяющей подобрать деталь по толщине простенка;

    Таблица: размеры направляющего профиля (UW).

  • стоечные (маркируются символами CW). Используется для придания каркасу большей прочности. Монтаж осуществляется с шагом в 400 мм, что даёт возможность крепить к нему гипсокартонные листы. Длина варьируется от 3 до 4 м, а ширина подбирается соответственно направляющему профилю. Кроме того, качественная продукция обладает специальной насечкой, облегчающей прокладку и дальнейшее крепление коммуникаций.

    Таблица размеров стоечного профиля (CW).

Для оформления стен и потолков

Практически все стеновые, потолочные конструкции формируются с применением профилей 2 видов – направляющего и несущего. Для получения изогнутых фигурных форм используется гибкий профиль для гипсокартона. Описание каждого из них:

  • направляющий (маркируется UD). Способствует созданию плоскости поверхности, в дальнейшем обшиваемой гипсокартоном. При возведении стенового или потолочного каркаса, профиль устанавливается по периметру, обеспечивая конструкции прочность, достигаемую толщиной изделий.
    Направляющий профиль для гипсокартона имеет длину 3 либо 4 м, высоту 27 мм, ширину 28 мм. Толщина стенки различается, зависимо от производителя и варьируется в диапазоне 0,4 – 0,6 мм. При выборе деталей следует, прежде всего, обращать внимание на толщину металла, определяющую дальнейшую возможность конструкции выдерживать нагрузки. Например, тонкая сталь вполне применима для отделки стен, однако её прочности будет явно недостаточно для потолочной системы.
  • несущий (маркируется CD). Придаёт металлическому каркасу заключительную форму, выполняет основную его функцию – наделение конструкции прочностью, жёсткостью, так как к несущему профилю прикручиваются гипсокартонные листы.
    Изделия имеют длину 3 или 4 м, высоту 27 мм, ширину 60 мм. Несущий потолочный профиль для гипсокартона, так же как направляющий, обладает различной толщиной, зависимо от используемой стали.

  • арочный. Отличается тем, что имеет в структуре отверстия, надрезы, которые дают возможность придать ему любую форму. Основные размеры полностью совпадают с прочими видами изделий.

Дополнительные детали

Помимо основных разновидностей, существуют различные элементы, способствующие усилению конструкции, приданию ей большей защищенности либо же облегчению последующей отделки:

  • усиленный (маркируется UA). Производится из высококачественной стали и имеет повышенную устойчивость к появлению коррозии. Используется в различных конструкциях, к которым предъявляются повышенные требования, а также имеющим увеличенную высоту. Усиленный профиль для гипсокартона обладает такими размерами: ширина основания варьируется от 50 до 150 мм, высота боковых частей – 40 мм, длина в диапазоне 2.6 – 4 м. Толщина используемого металла составляет 2 мм;
  • угловой (защитный). С его помощью внешним углам обеспечивается большая защита во время эксплуатации, предотвращается появление на них сколов, потёртостей. Множество отверстий по всей поверхности элемента упрочняют контакт, облегчают отделку штукатуркой либо шпаклёвкой. Стандартная длина – 3 м, а вариаций сечений насчитывает 3 – 25х25х0,4 мм; 31х31х0,4 мм и 31х31х0,5 мм;
  • угловой (штукатурный). Используется для монтажа на углах или торцах перегородок, а также иных поверхностях, которые в дальнейшем оштукатуриваются. Также имеет на своей поверхности множество отверстий, облегчающих отделочные работы, и изготавливается из стойкой к появлению коррозии стали либо алюминия. Изделия выпускаются длиной 2,5, 3 м, сечением 35х35 мм;
  • U-образный. Используется для сокращения до минимального значения расстояния при креплении гипсокартонных листов. Длина профиля составляет 4 м, высота – 15 мм, ширина – 98 мм, толщина металла – 0,6 мм.
  • маячковый. Применяется при отделочных работах для придания поверхности большей ровности путём использования в качестве направляющей опорной базы. Для производства используется высококачественная оцинкованная сталь, обладающая устойчивостью к появлению коррозии. Элементы имеют длину 2,5, 3 м, сечение 22х6, 23х10, 62х6,6 мм и толщину металла от 0,35 до 0,55 мм.

Обратите внимание! Продукция крупных и положительно зарекомендовавших себя производителей производится с использованием стали лучшего качества, что делает её приобретение более целесообразным.

Крепёжные элементы

Фиксация профилей к плоскостям, а также между собой осуществляется изделиями, к которым относятся:

  • П-образный кронштейн. Согнутая перфорированная металлическая пластина, предназначением которой является соединение возводимого каркаса со стенами и потолком. Для этого кронштейн фиксируется к отделываемой поверхности серединой, а к концам крепится стартовый профиль для гипсокартона;
  • быстроподвес. Используется, когда П-образного кронштейна недостаточно, и состоит из 2 частей – спицы с ушком на одном конце и непосредственно подвеса. Части изделия крепятся между собой при помощи пружины, обеспечивающей регулировку высоты подвеса, в чём заключается преимущество элемента. Крепление данного типа отличается недостатком – спустя некоторое время пружина слабеет, в результате чего возможно провисание подвесного потолка.
  • крабовый соединитель. Делает возможным крепление несущих профилей крест-накрест. Для этого изделие монтируется в профиль, крепится к нему усиками, саморезами, после чего аналогичным способом крепится перемычка, которая также фиксируется саморезами. Для установки одного крабового соединителя, его требуется фиксировать 8 саморезами;
  • CD-соединитель. Предназначение элемента – удлинять несущие профили. Для этого они вставляются в соединитель с обеих сторон и фиксируются саморезами;
  • двухуровневый CD-соединитель. Нечасто встречающееся изделие, используемое для сборки каркаса, крепящегося к деревянному перекрытию. Изготовленный с помощью данных крепёжных элементов каркас получается двойным: вначале набирается первый, а после него второй уровень профилей, который монтируется обычным способом. Необходимость использования двухуровневого соединителя заключается в потребности компенсации изменения размеров дерева зависимо от уровня влажности, температурных перепадов.


Крепление металлических профилей к поверхностям, между собой, а также прикручивание к ним листов гипсокартона осуществляется при помощи саморезов колющего и сверлящего типа, оснащаемых нейлоновыми дюбелями, анкер-клиньев, дюбель-гвоздей.

Как подобрать качественные профили и крепёж?

Приобретая профиль, следует сразу же проверить, чтобы он был ровным, соответствовал заявленному размеру, не имел повреждений оцинкованного покрытия. Кроме того, изделия, толщина которых менее 0,55 мм, для обустройства каркаса использовать нельзя. Для покупки качественных изделий рекомендуется ознакомиться с видами брака:

  • недостаточная толщина металла, что влечёт за собой прокручивание саморезов. По возможности, следует проверять все виды профилей для гипсокартона при помощи штангенциркуля либо же сравнивать изделия различных производителей, если инструмента под рукой нет;
  • ржавчина. Если следы коррозии уже имеются, то она однозначно будет распространяться далее. Повышенное внимание следует также уделить обильно смазанной продукции – это может означать попытку продавца скрыть какие-либо недостатки;
  • неправильная прокатка. Для её обнаружения достаточно лишь осмотреть отдельную деталь – профиль будет с нарушенной формой, перекручен. Подобная проблема может возникнуть также при неправильном хранении изделий;
  • несоответствие указанным производителем размерам профиля под гипсокартон;
  • редкая либо слабо сделанная насечка, которая способствует плохому вкручиванию саморезов;
  • следы коррозии на поверхности крепежа. Также необходимо проверить острие и головки, шлицы которых должны быть чёткими. Пластиковые пробки дюбелей не должны иметь наплывов, так как они затрудняют помещение деталей в отверстия;
  • наличие заусенец на поверхности профиля для гипсокартона.

Таким образом, разнообразие металлических профилей и ассортимент крепёжных элементов дают возможность подобрать изделия для максимально комфортного возведения конструкции из гипсокартона. Основное значение имеет грамотный и взвешенный выбор, своевременное обнаружение брака. Покупка качественной продукции, следование правилам её монтажа приведёт к скорейшему выполнению работ, а результат превзойдёт все ожидания.

Виды профиля для гипсокартона: размеры и цена

ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

Гипсокартон – это уже не просто популярный, а необходимый и незаменимый отделочный материал. Он настолько упрощает внутренние работы, что возвращаться к старым технологиям выравнивания стен просто нет смысла. Использование гипсокартона основывается на простом и доступном монтаже, для реализации которого используется металлическая фурнитура. Эти изделия обеспечивают разные способы простого и надежного крепления, поэтому виды профиля для гипсокартона: размеры и цена отражают широкий спектр возможностей применения этого материала.

На каркас из металлических профилей крепятся листы гипсокартона

Виды профиля для гипсокартона: размеры и цена основных моделей

Ассортимент профиля многочисленный, но его можно классифицировать по трем видам:

  • Поверхностно-плоскостной. Применяется для крепления ГКЛ на стены и потолки.
  • Арочный. Облегчает создание правильно закругленных форм.
  • Стеновой профиль повышенной прочности. Используется для создания перегородочных каркасных конструкций.

CD и CW — несущие профили, UD и UW — направляющие. Буквы C и U в маркировке означают форму профиля в разрезе

Поверхностно-плоскостной профиль

Оцинкованные стальные изделия, которые маркируются UD и CD. Профиль данного типа стандартной формы, но отличается размерами поперечного сечения, толщиной и длиной. Направляющие UD предназначены для монтажа контура потолков, в который вставляется CD-профиль. В результате получается решетка для крепления гипсокартона.

Характеристики профилей для гипсокартона

Параметры UD-профиля:

  • ширина – 28 мм;
  • высота – 27;
  • длина – 3 или 4 метра.

Размеры CD-профиля:

  • ширина – 60 мм;
  • высота – 27 мм;
  • длина 3 или 4 метра.

Крепление потолочного профиля с помощью прямого подвеса

Что касается жесткости, то стенки плоскостного профиля изготавливаются шириной от 0,4 до 0,6 мм. Ориентировочная стоимость UD длиной 3 метра и толщиной 0,5 мм составляет порядка 1-1,5$, для несущего профиля CD с такими же параметрами – 1,5-2$.

Полезный совет! При использовании плоскостного профиля для обшивки стен можно сэкономить на этом материале, используя планки с минимальной толщиной. Но ни в коем случае не следует применять его для обшивки потолка. Плоскостной профиль, применяемый на потолках, держит постоянную нагрузку, поэтому его толщина должна быть 0,5-0,6 мм.

Варианты монтажа каркаса из различных видов профилей

Профиль арочного типа

Конфигурация плоскостного профиля позволяет использовать его только для ровных поверхностей. Но незначительная корректировка профиля CD позволила получить новый вид изделия для крепления гипсокартона при создании арочных конструкций. Для этого в планках сделаны надрезы и отверстия, которые позволяют конфигурировать их под любым углом.

Схема обустройства арки с помощью арочного профиля

Для арочных видов профиля для гипсокартона размеры и цена аналогичны стойкам CD. Но в данном случае необходимо учитывать особенности их конфигурации.

Каркас из профиля под гипсокартон (видео)

Профили перегородочного типа

Их делят на категорию опорных (CW) и направляющих (UW). В связи с тем, что с помощью этих изделий сооружаются конструкции, не имеющие боковой поддержки стен, их структура усилена за счет ширины и высоты. По размерам профили  производятся в следующих вариантах (ширина/высота в мм):

  • UW: 50/40, 75/40, 100/40, 125/40, 150/40.
  • CW: 50/50, 75/50, 100/50, 125/50, 150/50.

Длина таких профилей может быть от 2,4 до 4 метров.

Каркас из металлических профилей на потолке

Функциональное значение опорного или несущего профиля CW для гипсокартона состоит в том, чтобы создать монтажное основание простенка для крепления на нем направляющих UW. С помощью стоечных изделий формируется основание каркаса. Они крепятся к полу и потолку. Дистанция между опорами составляет обычно 0,4 м с таким расчетом, чтобы швы гипсокартонных листов стыковались на их поверхностях.

Пример монтажа потолочного каркаса из профилей

Полезный совет! Этот вид профилей также применяется для сооружения более жестких подвесных гипсокартонных потолков.

Ориентировочные цены

На стоимость каждого вида профиля влияют их размеры и толщина. Для того чтобы иметь общее представление о ценах, можно отталкиваться от стандартных показателей.

Нарезка обычного профиля для создания дугообразной конструкции

Трехметровый профиль UW направляющий:

  • 50/40/0,4 мм – 1-1,1$;
  • 75/40/0,4 мм – 1,2-1,5$;
  • 100/40/0,4 мм – 1,5-2$.

Схема обустройства подвесного потолка с использованием металлических профилей, гипсокартона и утеплителя

Трехметровый профиль CW стоечный:

  • 50/50/0,4 мм – 1,2-1,5$;
  • 75/50/0,4 мм – 1,6-1,8$;
  • 100/50/0,4 мм – 2-2,2$.

Статья по теме:

Просекатель для металлического профиля под гипсокартон: виды и характеристики

Назначение, торговые марки, выбор инструмента. Правила эксплуатации. Просекатель для профиля своими руками.

Средняя стоимость аналогичных профильных материалов толщиной 0,6 мм будет отличаться приблизительно на 25-30%.

Монтаж профиля под гипсокартон своими руками (видео)

ОЦЕНИТЕ
МАТЕРИАЛ Загрузка... ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

СМОТРИТЕ ТАКЖЕ

REMOO В ВАШЕЙ ПОЧТЕ

Виды профилей для гипсокартона | АЗБУКА РЕМОНТА

Те, кто впервые столкнулся со сборкой каркаса из профилей для последующей обшивки гипсокартоном, обычно заходят в тупик от обилия их видов. Профили имеют несколько различных сечений и в первый момент непонятно какой из них к какому крепить. Но все достаточно просто. В этой статье мы поговорим о видах профилей, предназначении каждого из них, а так же дополнительных элементах для их крепления.



Профиль для гипсокартона

Все профиля для каркасов под обшивку гипсокартоном можно свести к 6 основным видам. 4 вида для сборки собственно каркаса: направляющий (маркировка ПН или UW), направляющий потолочный, (ПНП или UD) потолочный (ПП или CD) и стоечный (ПС или CW). И кроме этого существуют еще угловой профиль (ПУ), предназначенный для укрепления углов и профиль маячковый (ПМ), необходимый для выравнивания стен.

Профиль направляющий

Профиль для гипсокартона: направляющий (1) и стоечный (2).

Как следует из названия, предназначен для того чтобы служить направляющим (как бы своеобразным рельсом) на который крепятся профиль стоечный. Применяется при изготовлении каркасов стен и перегородок. Имеет глубину 40 мм и ширину 50/75/100 мм в зависимости от запланированной толщины стены.

Профиль стоечный

Этот вид профиля является основным элементом при изготовлении каркаса стен и перегородок. Закрепляется в направляющий профиль, который в свою очередь крепится по периметру планируемой стены.

Профиль направляющий потолочный

Профиль для гипсокартона направляющий потолочный (1) и потолочный (2).

Имеет те же функции что и направляющий профиль, но предназначен для изготовления основы каркаса для потолков из гипсокартона.

Профиль потолочный

Из этого вида профиля изготавливается каркас для потолков. В отличии от профиля стоечного дополнительно крепится к потолку специальными элементами о которых речь будет ниже.

Угловой профиль

Этим профилем укрепляются углы, после завершения обшивки каркаса гипсокартоном.

Маячковый профиль

Этот вид профиля служит как бы рельсами, по которым ведется правило при выравнивании стен штукатуркой.



Дополнительные элементы крепления

Кроме самих профилей существует еще ряд стандартных деталей и приспособлений, при помощи которых конструкция из профилей крепится к несущим стенам и потолку.

Приспособления для крепления профильных конструкций: подвес прямой (1) и соединитель «краб» (2).

Подвес прямой и подвес с анкерным зажимом служат для крепления потолочного профиля к потолку.

Соеденитель «краб» нужен для создания перекрестных соединений под прямым углом в каркасе.

Соединители и удлинители служат для соединения между собой в различных комбинациях отдельных отрезков профиля.



Из описанных деталей при помощи нескольких видов шурупов и анкерных дюбелей можно собрать конструкцию практически любой сложности.

Все о различных типах гипсокартона

Листовой материал используется для создания и / или покрытия больших плоских поверхностей. Листовые материалы обычно поставляются стандартных размеров, наиболее распространенный размер - 4 x 8 футов. Некоторым нужны специальные винты или гвозди, чтобы закрепить их на месте. Также доступны экологически чистые листовые материалы.

Это наиболее распространенный материал для стен и потолка. Он изготавливается путем сжатия гипсовой штукатурки для создания жестких листов, которые с каждой стороны покрыты плотной бумагой.Доступны обработанные сорта. Они часто имеют цветовую кодировку для облегчения идентификации. Некоторые листы обладают более чем одним качеством, например, влагостойкостью и огнестойкостью. Все типы доступны с квадратными или сужающимися краями.

Выбор размера листа
Гипсокартон бывает листовым. Хотя наиболее распространенный размер - 4 x 8 футов, вы можете приобрести изделия гораздо большей длины. Используйте такой размер листа, который сводит к минимуму количество швов, которые появятся в готовом изделии.

Выбор толщины
Гипсокартон бывает разной толщины, наиболее распространенными являются 3/8 дюйма и 1/2 дюйма. Более толстые листы необходимы, если гвозди или шурупы будут далеко друг от друга - например, если есть большой зазор между стойками или балками.

Какая сторона какая?
Стандартный гипсокартон бледно-серого цвета или цвета слоновой кости с одной стороны и более темного серого или коричневого цвета с другой. Более светлая поверхность должна быть обращена в комнату.На другой стороне могут быть логотипы производителей и видимые швы по краю.

Листы с квадратными краями и листы с коническими краями
Выбор зависит от того, как будет покрыт гипсокартон. Листы с квадратными краями лучше всего подходят для штукатурки, а листы с коническими краями - для гипсокартона.

Разметка гипсокартона
Это способ отметить место отрезания листа, чтобы он подходил к волнистой поверхности, например к неровной стене.Показанный здесь метод является базовой техникой для первого листа. Примеры того, когда это может быть необходимо, включают изменение потолка и гипсокартона. При необходимости используйте тот же метод на неровном потолке. Положите лист так, чтобы он касался неровной поверхности. Отрежьте кусок дерева на длину наибольшего зазора между листом и стеной. Затем срежьте один конец острием. Приложите заостренный конец к неровной поверхности и, придерживая карандаш на другом конце, проведите им по поверхности, чтобы нарисовать направляющую линию.

Кромка
Гипсокартон стандартный. Листы стыкуются друг с другом и должны быть заштукатурены. Область применения: Оштукатуривание стен и потолков

С конической кромкой
Обычный гипсокартон с коническим концом, который позволяет легко заполнять зазоры герметиком. Область применения: Отделка стен

Влагостойкость
Сердечник пропитан гидроизоляционными материалами, но он воздухопроницаемый, поэтому поверхность под доской может «дышать» через поверхность стены.Может использоваться в местах с высоким потреблением воды - например, в качестве плитки для плитки в душевой кабине. Использование включает: Ванные комнаты и кухни

На фольге
Имеет паронепроницаемую бумагу с одной стороны, поэтому она менее защищена, чем влагостойкие листы. Имеет на не декоративной стороне слой, похожий на серебряную фольгу. Область применения: Используется в холодном климате; не для влагостойких материалов или влажного климата

Огнестойкий
Обладает лучшими противопожарными качествами, чем стандартный гипсокартон. Область применения: Встроенные потолки гаража, некоторые коридоры, лестничные клетки

Устойчивый к неправильному обращению
Слой полистирола, приклеенный к не декоративной стороне, обеспечивает лучшую теплоизоляцию, чем обычно. Толще других гипсокартонов. Использует: Гаражи

Звукоизоляция
Имеет более высокие звукоизоляционные качества, чем другие гипсокартоны. Область применения: Стены и потолки в квартирах и кондоминиумах

Цементная плита
Не гипсокартон, но имеет аналогичные свойства и применение.Это прочный, влагостойкий плинтус, который часто используется в качестве чернового пола, под керамическую плитку или в качестве основы для настенной плитки. Толщина и размеры досок различаются. Область применения: Может использоваться как основание под керамической плиткой или как основа для настенной плитки

9 Варианты отделки из гипсокартона для творческого создания пространства

Как и почти во всех других категориях строительных продуктов, в отделке из гипсокартона появляются инновации, позволяющие увеличить творческое пространство, обеспечить простоту использования и обеспечить быструю установку на рабочем месте.

Изготовленная из стали, винила, бумаги, дерева, композитов или смеси материалов, отделка из гипсокартона используется для закрытия швов, придания формы стенам и соединения панелей из гипсокартона с другими компонентами здания, такими как потолки, окна, двери и полы.

[Связано: ОДНАЖДЫ БЫЛА ФАНЕРА, ТОГДА ПОКАЗАЛИ ОСП]

В то время как тенденции в современном дизайне свели к минимуму некоторые из более сложных профилей, отделка гипсокартона, тем не менее, развивается, чтобы охватить такие технологии, как светодиодное освещение, обеспечивает повышенную долговечность внутренних стен и углов и обеспечивает четкие, чистые края там, где листы гипсокартона соединяются между собой или другими компоненты корпуса.

USG

Гибкая металлическая наклеиваемая на ленту угловая планка Beadex обеспечивает прямые и прочные углы под любым углом на соборных и подвесных потолках, а также во множестве других применений. Изготовлен из стали и бумажной ленты, на него нанесен шовный герметик, чтобы не выскакивать ногти.

«Я думаю, что основная тенденция в области интерьера остается современной, с чистыми линиями отделки или даже без отделки», - говорит Джоан Джонсон из White River Hardwoods and Woodworks. «Это вид, который можно возвышать и выглядеть действительно великолепно, и мне кажется, что многие продукты, заполняющие пространство, берут свое начало в коммерческих интерьерах, а также в жилых помещениях.”

[Связано: ПРОИЗВОДИТЕЛЬ ПРЕДСТАВЛЯЕТ НА РЫНКЕ США КОМПЛЕКТЫ КОРПУСА A-FRAME]

Reveals, предлагающие необработанные элементы отделки для декоративных и дизайнерских соображений, является ключевым сегментом категории, в котором производители отделки из гипсокартона вводят новшества, чтобы удовлетворить потребности архитектурного сообщества.

Тамлин

Aluminium Base Projecting Round Reveal - это профиль, который создает комбинацию выступа и выступающей линии деталей внизу стены чуть выше поверхности пола или вверху стены чуть ниже поверхности потолка.Закругленный край добавляет классическую деталь, а ребристая грань предназначена для наклеивания ленты и плавания. Доступны анодированные и порошковые покрытия с индивидуальным подбором цвета.

«Мы изменили наши инструменты для экструзии виниловых пластин с более острыми краями и металлическим цветом, чтобы имитировать анодированный алюминий», - говорит Майк Гарсиа, вице-президент по продажам компании Trim-Tex Drywall Products. «Вы не сможете увидеть разницу, пока не прикоснетесь к ней, но она стоит гораздо дешевле благодаря гибкости для радиальных стен, поэтому вы можете гнуть без индивидуального заказа.”

[По теме: ПОРА ВТОРОЙ ВЗГЛЯНИТЬ СТРУКТУРНЫМ ИЗОЛИРОВАННЫМ ПАНЕЛЯМ?]

Требования на рабочем месте также являются движущей силой того, что, по словам Гарсиа, является постоянным обновлением продукта, особенно когда речь идет о более быстром и эффективном выполнении задач. «Мы проектируем продукты таким образом, чтобы в них использовалось меньше грязи, их было легче укладывать, требовалось меньше слоев, меньше материалов и чтобы вы могли двигаться быстрее», - говорит Гарсия. «Да, мы делаем все более и более долговечными и аналогичными по ударопрочности, но независимо от того, ориентируемся ли мы на плотника или отделочника как на нашего клиента, все дело в том, чтобы сократить время обработки заявки.”

Трим-Текс

Угловой борт

Fast Edge отличается острым носом без грязевых ударов и конусными ножками, что значительно снижает расход грязи и ускоряет установку. Носик также действует как шарнир, чтобы приспособиться к различиям в обрамлении, а грязевые замки надежно удерживают угол на месте без использования скоб или клея.

CertainTeed

Угловой борт

Levelline Flex имеет полимерный сердечник со встроенным шарниром, который сгибается под любым внутренним или внешним углом.Предназначенный для соборных потолков, внутренних и внешних углов, эркеров и т. Д., Он устраняет необходимость в предварительном измерении.

Кларк Дитрих

Vinyl Rip L-Bead обеспечивает исключительную отделку на пересечении гипсовых панелей с потолочными решетками, оконными проемами и стенами разных типов, сообщает компания. Отрывная полоса на L-Bead обеспечивает защитную кромку и направляющую для ножей для отделки гипсокартона. После нанесения, обработки и покраски шовного герметика отрывная полоса удаляется, образуя четкий чистый край.

Вдохновленный светодиодный

Новые узкие встраиваемые в стену каналы и линзы серии Impression предлагают инновационное решение для освещения, которое позволяет встраивать лучи низковольтного света непосредственно в гипсокартон толщиной 5/8 или ½ дюйма.

Белая река

Радиусные углы из древесноволокнистой плиты средней плотности, изначально разработанные для светильников и шкафов, предлагают экономичный и универсальный метод создания гладких и однородных радиальных углов.Доступны профили L-образного, J-образного и четверти круглого сечения пяти различных размеров.

CertainTeed

Угловой борт

No-Coat обеспечивает оптимальную прочность и производительность при жестком прямом нанесении. По словам компании, углы, покрытые грязью, выдерживают сильные удары и не образуют пузырей, пузырей, вмятин и трещин. Доступны различные стили.

Трим-Текс

Изготовленные из экструдированного винила, серебряные выступы для архитектурных выступов созданы, чтобы соответствовать внешнему виду прозрачных анодированных алюминиевых выступов, чтобы создавать детали на стенах, которые позволяют контролировать расширение до дюйма.

[Связано: 5 ИЗОЛЯЦИОННЫХ ИЗДЕЛИЙ, ЗАКЛЮЧАЮЩИХ СДЕЛКУ]

ULUBAŞ TRADE | Международная торговля

Профиль гипсокартон потолочный

Эти потолочные металлические профили имеют форму Omega, U, C и L. его можно использовать на потолке любого интерьера благодаря таким преимуществам, как легкий вес, легкий монтаж электро- и сантехнической системы, Он создает декоративные области, так как скрывает инсталляции и дает идеальную изоляцию с подвесным потолком из гипсокартона.

Гипсокартонный профиль

Эти настенные металлические профили имеют форму U и C . Процесс крепления гипсокартона к стенам зданий саморезами к металлической конструкции. Используется в перегородках. Гипсокартон монтируется на одну или две поверхности. Преимущества применения: перегородка из гипсокартона устойчива к динамическим воздействиям благодаря своей гибкости.Звуко-, тепло- и противопожарная изоляция обеспечивается перегородкой из гипсокартона. Это экономично. Перегородка из гипсокартона не приводит к потере места в конструкции. Быстрый и легкий монтаж - экономия времени и труда за счет разборки.

Профиль для гипсокартона Длина

Стандартная длина 3000 мм, однако мы можем изготовить изделия другой длины по вашему запросу.

Толщина профиля гипсокартона

Стандартная длина 3000 мм, однако мы можем изготовить другую толщину по вашему запросу.

Толщина профиля гипсокартона

  • 0,25 мм
  • 0,30 мм
  • 0,35 мм
  • 0.40 мм
  • 0,45 мм
  • 0,50 мм
  • 0,60 мм
  • 0,70 мм
  • 0,80 мм

Технические характеристики металлических профилей для гипсокартона

  1. Пропорция цинкового покрытия от 70 г до 250 г.
  2. Изготовлен из качественной стали dx 51.
  3. Технология производства - система холодной прокатки в профилегибочных машинах

Цены на гипсокартонный профиль

Цены на профиль для гипсокартона зависят от толщины

Пожалуйста, свяжитесь с нами для получения более подробной технической информации.

Алюминиевый профиль для гипсокартона | Накладка для гипсокартона

Существует множество различных типов отделки из гипсокартона и множество различных применений для каждого типа, поэтому, когда дело доходит до решения, какая отделка из гипсокартона будет наилучшей для выполняемой вами работы, мы знаем, что может быть трудно определить, какой из них правильный. один. Вот простое руководство по некоторым из различных алюминиевых профилей для гипсокартона, которые мы предлагаем в Flannery Trim, и их соответствующему использованию:

  1. Откос из гипсокартона создает горизонтальные и вертикальные линии, которые при необходимости могут пересекаться.
  2. Гипсокартон f-mold можно использовать в различных помещениях дома. Эту отделку из гипсокартона можно использовать вокруг дверей, оконных рам, потолка и пола.
  3. Теневая форма для гипсокартона имеет уникальную форму и позволяет создать чистый вид между гипсокартоном и разнородными материалами, такими как двери, оконные рамы, потолки и полы.
  4. V-образные откосы из гипсокартона
  5. используются для создания вертикальных и горизонтальных линий, могут пересекаться там, где необходимо, и создают свой собственный уникальный угол после установки облицовки гипсокартоном.
  6. Концевой корпус из гипсокартона
  7. идеально подходит для открытых дверных проемов или там, где стена может упираться в окно.
  8. Гипсокартон L-металл используется при попытке создать плавный переход между гипсокартоном и гипсокартоном и гипсокартоном к другим материалам.
  9. Наружный угол из гипсокартона - отличный вариант отделки из гипсокартона для жилых комнат, кухонь или других мест с интенсивным движением, где углы из гипсокартона нуждаются в большей защите.
  10. Уголок для гипсокартона со скошенной кромкой придает прочный и эстетичный вид любому угловому краю для гипсокартона.
  11. Угол откоса из гипсокартона противоречит обычному виду углов и дает «ступенчатый» вид на стыке углов гипсокартона.
  12. W-образная переходная форма выполняет фугас между стеной и подвесным потолком. Он не только служит отделкой гипсокартона, но также имеет возможность вентиляции для создания потока воздуха в утопленный потолок.
  13. Отделка потолка из гипсокартона используется именно так, как следует из названия: как эстетическое пространство между стеной и потолком, где в обоих случаях используется гипсокартон. Обшивка потолка из гипсокартона крепится к стене и потолку, завершая гипсокартон наверху вертикальной стены.
  14. Отделка скрытой застежкой состоит из двух частей, которые защелкиваются вместе. Он создает приподнятую полосу над готовой стеной и скрывает застежки планки.
  15. Светоотражающая светодиодная планка из гипсокартона позволяет установить светодиодную световую полосу и скрывает ее из поля зрения.
  16. J-образная форма для шпона для штукатурки обеспечивает больший скос для шовной массы, чем у средней отделки гипсокартона.
  17. Т-образная форма для гипсокартона - это отделка для гипсокартона, которая используется для основания стены и похожа на теневую форму для гипсокартона, за исключением того, что вы можете сначала установить обрезку гипсокартона.

Какой тип углового шва для гипсокартона лучше всего подходит для вашего дизайна?

Если бы не было угловых бортов и отделки гипсокартоном, внешние углы и кромки гипсокартона, примыкающие к другим материалам, выглядели бы неровными и необработанными. Или же большая часть времени будет потрачена на то, чтобы нарастить или отточить углы до прямой, острой кромки, используя режущие инструменты и соединительные смеси. Хотя такая попытка может сработать в краткосрочной перспективе, углы легко повредятся даже при незначительном ударе и оседании здания.

Вы можете найти угловую планку практически для любого дизайна стены. От стандартных углов под углом 90 градусов до арок и кромок, которые вообще не поворачиваются.

Основные категории включают:

Металлический угловой борт

Самый распространенный и дешевый уголок - оцинкованный металл. Легко наносится с помощью гвоздей, шурупов, скоб, компаунда или клея по вашему выбору, он устойчив к ржавчине и хорошо выдерживает незначительные повреждения после установки. Однако длинные полоски могут перекручиваться и сгибаться во время транспортировки, если с ними не обращаться осторожно.Это также самый простой продукт для неопытных монтажников гипсокартона.

Уголок виниловый

Виниловая угловая планка - это пластиковый вариант металла, который менее подвержен повреждениям при транспортировке. Вы также можете установить его с помощью тех же самых разнообразных методов, хотя вам может потребоваться специальный состав / клейкий продукт, если вы не используете механические крепления.

Гипсокартон J-образный и L-образный профиль Борта

J и L названы так из-за их профилей поперечного сечения.Если вы посмотрите вниз по длине детали, вы увидите, что фланцы принимают форму буквы, к которой они относятся.

J-образная полоса закрывает край листа стеновой плиты там, где он не заканчивается в углу, например, вокруг внутренней части проема чердака или там, где гипсокартон встречается с сеткой для акустических панелей.

L-образный профиль, у которого один фланец длиннее другого, закрывает край гипсокартона там, где он встречается с другим материалом, например, деревянным подоконником, кладкой камина или столешницей.

Расширительные швы

Поскольку гипсокартон, как и все остальное, расширяется и сжимается под воздействием тепла и влажности, установщики должны оставлять небольшие зазоры - около четверти дюйма - не более чем через каждые 30 футов. Эти зазоры можно заделать U- или V-образными виниловыми или цинковыми полосами, которые изгибаются вместе с движением гипсокартона, создавая профессиональную отделку.

Угловой борт для арки

Угловой брус для арки обладает способностью изгибаться для идеальной отделки углов арочного проема.Изготовлен из винила, с ним легко обращаться и наносить с помощью клея-распылителя.

Угловой бортик Bullnose

Когда в вашем дизайне используются закругленные углы, а не острые углы, вам понадобится угловой выступ с выпуклым носом. Он поставляется с различными радиусными профилями, поэтому вы можете создавать дуги, которые варьируются от едва заметных до архитектурно ярких.

Обрезка для бумаги

Для получения превосходных угловых бортов и кромок, устойчивых к растрескиванию и быстрой установки, вы можете выбрать бортик и кромку с бумажным покрытием.United States Gypsum (USG) ламинирует бумагу и оцинкованный металл, так что ваш гипсокартон легко прилипает. Облицовка решает типичные проблемы, связанные с движением и оседанием здания, которые могут привести к отрыву обшивки и стать видимой.

Имея большой выбор угловых планок и планок, если вам нужна помощь в выборе того, что лучше всего соответствует вашему дизайну и уровню квалификации, пожалуйста, не стесняйтесь проконсультироваться с нашими опытными, знающими сотрудниками DMS.

Профилирование потолка из гипсокартона - Home Improvement Stack Exchange

Я хочу построить простой подвесной потолок из гипсокартона в одной из наших комнат.Идея проста, чтобы осветить всю комнату светодиодной лентой, а в середине будет «остров» со светодиодной лентой по краям (конечно, скрытые) и пятнами посередине. Однако мне довольно сложно понять, как кадрировать с профилями, которые у нас есть здесь.

У нас 2 типа:

Итак, из этих двух я пытаюсь придумать план части, которая идет вокруг стен комнаты.

Однако, честно говоря, я не знаю, как мне это делать. Я могу посмотреть целую кучу видеороликов на YouTube, но в большинстве случаев я вижу те причудливые экзотические профили, которых у нас нет, или просто демонстрирую дизайн, пустую комнату, готовую. Пара русских видео показывает процесс, но не видно, как они вместе исправляют профили.

Итак, мой вопрос, который я должен использовать, хотя оба имеют сомнительные части.

  1. Креплю один профиль UD к стене, а другой к потолку.
  2. Я беру CD-профили, складываю их в UD на стене и прикручиваю их снизу.
  3. Я беру другой UD и прикрепляю его к другому концу профилей CD и снова прикручиваю их снизу.
  4. Теперь я мог бы прикрутить гипсокартон ко дну, но он просто согнет профили, поэтому мне нужно еще несколько CD-профилей от потолка и прикрутить их снаружи (а не со стороны стены).
  5. Поскольку профиль UD открывается к стене, я не могу прикрутить компакт-диски к UD, кроме как закрепить их с помощью вертикального гипсокартона, который я прикручиваю к верхнему UD, вертикальным компакт-дискам и нижнему UD.

Мне кажется, это всего лишь рецепт того, как гипсокартон упадет мне на голову во время сеанса телевидения, когда шурупы вырвутся из гипсокартона из-за веса горизонтальной части. С другой стороны, он намного чище, чем другой, который решает эту проблему, предлагая еще один ...

  1. UD к стене и потолку
  2. дисков от стены, но на всю длину гипсокартонной панели.
  3. вместо того, чтобы использовать компакт-диски с потолка, я бы использовал 2 вертикальных профиля UD для каждого горизонтального профиля компакт-диска и в основном помещал компакт-диски между UD, чтобы я мог скрутить их вместе.

Обратной стороной является то, что я не могу прикрепить светодиодную ленту, и мне нужен дополнительный лист гипсокартона для ее монтажа, и я теряю около 3 сантиметров из-за высоты профилей. Какие-нибудь советы?

@ Обновление:

Похоже, что второй вариант поможет. По крайней мере, на бумаге это выглядит многообещающе: Я очень надеюсь, что 50 мм проема для светодиодной ленты будет достаточно; не нравится, что он должен освещать комнату но все же.

Футеровка для гипсокартона | Rivagips BG Ltd

Покрытия для гипсокартона - это полностью сухие системы для гипсокартона стен.Они выполнены из металлического каркаса поверх кронштейнов акустической вибрации, слоя теплоизоляции и гипсокартона. Высокая огнестойкость и влагостойкость может быть достигнута при использовании цементно-волокнистых плит BETOPAN или BoardeX. С его помощью можно было сгладить грубые стены, а также повысить тепло- и звукоизоляцию. Характеристики этих систем являются результатом сочетания конструкции, гипсокартона, деталей швов, изоляционных материалов и т. Д. Они могут быть:

Система LW623 - гипсокартон с потолочными профилями, одинарная обшивка:

Обрамление

Профили направляющие УД 28/27 фиксируются дюбелями на необходимом расстоянии от стены на полу или потолке.Для лучшей звукоизоляции расстояние от стены должно быть не менее 50 мм. Перед закреплением профиля поверх него наклеивается стыковочная лента. Для усиления швеллерных профилей CD 60/27 на половине высоты стены (максимальное расстояние 150 см) с помощью дюбелей фиксируются акустические вибрационные кронштейны или прямые подвесы. Соединительная лента под кронштейнами акустической вибрации предотвращает прямой контакт с поверхностью. Канальные профили CD 60/27 вставляются в направляющие UD 28/27, расстояние между осями 60 см.Швеллерные профили CD 60/27 выравниваются и прикручиваются к кронштейнам саморезами типа LA 4,2 / 15 мм.

Система LW625 - Независимая гипсокартонная облицовка стеновыми профилями, одинарная или двойная обшивка:

LW625 Независимая система облицовки стен сочетает в себе черты других металлических систем стен, чтобы обеспечить высокую прочность и быструю сборку сухой облицовки. Отличие от системы LW623 состоит в том, что в качестве металлической опоры используются стеновые профили CW и UW. В этой системе не используются акустические кронштейны или направляющие вешалки.В остальном все как в системе LW623.

Обрамление

Установите независимую систему облицовки LW625 за конструкцией внешней стены, допустив минимальную ширину полости 30 мм между внешней стеной и прилегающей поверхностью сухой облицовки, принимая во внимание толщину изоляции, которая может быть больше, чем ширина обрамление.

Прикрепите профиль стены направляющей UW к полу и структурному перекрытию с шагом 600 мм. При укладке напольного покрытия прямо на новый бетонный бетон бетон должен быть сухим, и следует использовать гидроизоляционную мембрану.На неровном полу может потребоваться деревянная подошва.

Обрежьте стойки CW на 5 мм короче, чем высота пола до потолка, чтобы учесть различные варианты пола. Вставьте шпильки в направляющие пола и потолка и поверните до фиксации, расположив их с центрами до 600 мм. Расположите каркас так, чтобы избежать ширины доски менее 300 мм. Используйте настенные профили CW для основного участка облицовки стены, упоров, стыков, проемов и углов.

Если сервисы должны работать за облицовкой, они должны быть установлены на этом этапе.

Изоляция

Вставьте стекловолокно RIVAtherm в каркас между фланцами шпилек и направляющих. Убедитесь, что они полностью вставлены в каркас и сохранена полость между облицовкой и внешней стеной.

Интернат

Обрежьте гипсокартон на 5–8 мм короче, чем высота от пола до потолка, плотно прижмите его к потолку и закрепите на каркасе шурупами для гипсокартона. Слегка прижмите края плиты друг к другу и отцентрируйте края гипсокартона над стойками.

Отделка гипсокартоном состоит из трех этапов:

1) Шпаклевка: поверхность плит очищается, швы заполняются шпаклевочным составом DERZTEK. Настоятельно рекомендуется использовать ленту из стекловолокна, независимо от типа заполнителя. Это в два раза увеличивает прочность соединения и является лучшей защитой от трещин. После высыхания излишки стыковочного состава удаляются наждачной бумагой. Отшлифуйте наждачной бумагой с зернистостью 120 или 150.
2) Второй слой: стыки покрываются и шлифуются второй раз через 24 часа после первого слоя.
3) Финишное покрытие: Еще через 24 часа для получения идеально гладкой поверхности можно использовать SATENTEK. Если все сделано правильно, это последнее покрытие не нужно шлифовать.

Совет: чтобы работать от самых простых соединений до самых твердых, следуйте следующему порядку нанесения шовного состава: начните с шляпок гвоздей, затем швов впадин (продольных швов), внутренних углов, внешних углов и, наконец, стыковых швов.

Теплоизоляция

В случае охраняемых зданий, таких как памятники культуры, а также в случаях, когда возможная внешняя изоляция может изменить бесценный фасад, характерный для здания, внутренняя изоляция требует внимания. Каждый случай следует рассматривать как отдельный. Преимущество внутренней изоляции заключается в том, что установка может производиться последовательно, комната за комнатой. Внутренняя изоляция дешевле, чем другие типы изоляции, и установка может быть произведена непрофессионалом. строитель, если он залит в постройку - физические предпосылки.Понятно, что в случае внутренней изоляции температура внутренней поверхности стен повышается, потому что они образованы покрытием изоляционного слоя.

Вам может понравится

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
