Виды профилей для гипсокартона: размеры и назначение

Гипсокартонные листы эффективно используются в процессе отделочных работ, но их крепление невозможно без специального каркаса из металлопрофилей. Как альтернатива – может использоваться крепление на специальный клей, но надежность конструкции обеспечивают именно профили. Причем при создании разных конструкций каркасов используются разные категории этих крепежных элементов.

Типы профилей для гипсокартона

Классификация металлических профилей для монтажа гипсокартона может основываться на их функциональном назначении, конструктивных особенностях и области применения.

В зависимости от места применения различаются профили:

  • Для стен
  • Для потолка

Кроме того, в классификации профилей для ГКЛ существуют разновидности:

  • Профиль для обшивки плоскости
  • Профиль для устройства перегородочных конструкций

Разновидности профилей для гипсокартона в зависимости от формы бывают:

  • Плоскими
  • Угловыми
  • В форме швеллера

В качестве материала при производстве металлопрофиля для гипсокартона используется сталь, и обычно — оцинкованная.

При разных функциональных назначениях профиля может использоваться тонколистовая или толстолистовая оцинковка.

Более подробное описание профилей дает представление о назначении этих конструктивных элементов гипсокартонных систем.

Профили для создания основного каркаса

В этой роли применяются:

  • Направляющие профили с маркировкой UD. Такие профили используются при формировании каркаса будущей гипсокартонной конструкции. Так как на этом профиле крепится вся система, включающая перегородки и сам гипсокартон, то он производится из толстой марки стали. Этот тип профиля задает параметры будущего периметра всей конструкции
  • Несущие профили с маркировкой CD. Этот тип профиля крепится непосредственно уже на профили каркаса UD, и выполняют в соответствии со своим названием несущую функцию. Поскольку на них также крепятся листы гипсокартона, то они должны быть изготовлены из толстолистовой оцинкованной стали
  • Арочные профили. По технологическим особенностям этот тип профиля идентичен двум предыдущим видам, однако он имеет усиленную перфорацию с наличием множества отверстий и разрезов.
    Это дает возможность изгибать его в нужном направлении, формируя каркас сложных конфигураций

Профили для перегородок

Здесь также разработана идентичная классификация, включающая

  • Профили направляющие с маркировкой UW, предназначенные для создания обшивки конструкции. С их использованием устанавливается конфигурация и периметр простенка
  • Стоечный профиль с маркировкой CW – элемент для придания жесткости всей конструкции. Листы гипсокартона на него можно монтировать с обеих сторон

Размеры профилей разных категорий

Поскольку каждый тип профиля имеет собственное функциональное назначение, то и размеры, а также форма профилей тоже отличается.

  • Так, например, направляющие профили маркировки UD имеют размеры 0,25-0,28х300 — 400 см. толщина стенки профиля составляет 0,5-0,7 мм
  • Несущие профили CD имеют габариты 0.25-0.28х300 см, а также 0,28х400 см. в обоих случаях высота полки составляет 0,5-0,6 мм

Вес несущих и направляющих профилей для каркаса составляет при длине 3 м 1,2-1,8 кг, а при длине 4 м 1,6-2,4 кг, что зависит от толщины стали.

Профили для перегородок обычно более широкие. Их размеры следующие:

  • Профили марки UW могут иметь ширину 50,75,100 мм. Длина таких профилей 3000 мм или 4000 мм. Масса каждого профиля достигает 2,19-3,88 кг в зависимости от остальных габаритных показателей
  • Стоечные профили CW в зависимости от назначения имеют размеры:
    • 48,8х3000х50
    • 73,8х3000х50
    • 98,8х3000х50

Также могут выпускаться профили этого типа с длиной 4000 мм и теми же параметрами ширины и высоты полки. Во всех случаях толщина металла не менее 0,5-,6 мм.

Размеры разных видов профилей для гипсокартона

Крепеж для профиля гипсокартона

Для полноценного крепления профилей требуется также использовать крепежную фурнитуру. Она применяется для соединения отдельных конструктивных элементов каркаса, а также для крепления листов гипсокартона. Классифицируются типы крепежа для ГКЛ по следующим категориям:

  • Подвесы
  • Тяги
  • Кронштейны

Для соединения поверхности стены или потолка с металлическим каркасом из металлопрофиля используется кронштейн в форме литеры «П». Он легко сгибается на местах сгиба и содержит перфорацию по всей своей площади.

  • Подвес для быстрого крепления – быстроподвес. Он имеет специальную спицу с отверстием, помогающую соединить те детали, которые невозможно скрепить п-образным кронштейном
  • Крестообразный кронштейн используется в качестве перемычки на несущих профилях и дает возможность соединить их под прямым углом
  • Для увеличения длины несущего профиля используется соединитель, в который вставляются концы профилей

А чтобы крепежные элементы держались в структуре гипсокартонной системы более надежно, для их крепления используются шурупы, саморезы и дюбеля. Их размеры выбираются исходя из того, к какому элементу или поверхности будет производиться крепление.

Материалы для крепления профилей

Существуют различные виды профилей относительно их применения. Алюминиевый профиль для витрин позволяет создать красивое торговое оборудование различных форм, которое будет достаточно прочным, чтобы выдержать большую нагрузку.

Также рекомендуем прочитать об алюминиевом профиле для стекла в этой статье, которая содержит подробную инструкцию по монтажу.

Заключение

Для профессионального мастера обычно достаточно краткого описания параметров всех конструктивных элементов гипсокартонной конструкции. Однако если приходится с этим устройством столкнуться впервые, лучше получить визуальную информацию. С этой целью рекомендуется ознакомиться с видео, позволяющее глубже вникнуть в процесс выбора крепежных элементов для гипсокартона и наглядно демонстрирующее характеристики каждого из них.

В заключение надо отметить, что не стоит пренебрегать отдельным разновидностями профилей для гипсокартона или крепежных элементов, заменяя их теми, что есть в наличии. Иногда такая практика приводит к тому, что гипсокартонная система получается ненадежная.

Видео о видах профилей для гипсокартона

Установка различных профилей для гипсокартона: монтаж направляющего профиля UW на пол, монтаж несущих профилей CW, установка направляющего профиля UW на потолок.

Способы монтажа профилей для гипсокартона. Для чего нужен просекатель?

Виды профиля для гипсокартона: размеры и цена

ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

Гипсокартон – это уже не просто популярный, а необходимый и незаменимый отделочный материал. Он настолько упрощает внутренние работы, что возвращаться к старым технологиям выравнивания стен просто нет смысла. Использование гипсокартона основывается на простом и доступном монтаже, для реализации которого используется металлическая фурнитура. Эти изделия обеспечивают разные способы простого и надежного крепления, поэтому виды профиля для гипсокартона: размеры и цена отражают широкий спектр возможностей применения этого материала.

На каркас из металлических профилей крепятся листы гипсокартона

Виды профиля для гипсокартона: размеры и цена основных моделей

Ассортимент профиля многочисленный, но его можно классифицировать по трем видам:

  • Поверхностно-плоскостной. Применяется для крепления ГКЛ на стены и потолки.
  • Арочный. Облегчает создание правильно закругленных форм.
  • Стеновой профиль повышенной прочности. Используется для создания перегородочных каркасных конструкций.

CD и CW — несущие профили, UD и UW — направляющие. Буквы C и U в маркировке означают форму профиля в разрезе

Поверхностно-плоскостной профиль

Оцинкованные стальные изделия, которые маркируются UD и CD. Профиль данного типа стандартной формы, но отличается размерами поперечного сечения, толщиной и длиной. Направляющие UD предназначены для монтажа контура потолков, в который вставляется CD-профиль. В результате получается решетка для крепления гипсокартона.

Характеристики профилей для гипсокартона

Параметры UD-профиля:

  • ширина – 28 мм;
  • высота – 27;
  • длина – 3 или 4 метра.

Размеры CD-профиля:

  • ширина – 60 мм;
  • высота – 27 мм;
  • длина 3 или 4 метра.

Крепление потолочного профиля с помощью прямого подвеса

Что касается жесткости, то стенки плоскостного профиля изготавливаются шириной от 0,4 до 0,6 мм. Ориентировочная стоимость UD длиной 3 метра и толщиной 0,5 мм составляет порядка 1-1,5$, для несущего профиля CD с такими же параметрами – 1,5-2$.

Полезный совет! При использовании плоскостного профиля для обшивки стен можно сэкономить на этом материале, используя планки с минимальной толщиной. Но ни в коем случае не следует применять его для обшивки потолка. Плоскостной профиль, применяемый на потолках, держит постоянную нагрузку, поэтому его толщина должна быть 0,5-0,6 мм.

Варианты монтажа каркаса из различных видов профилей

Профиль арочного типа

Конфигурация плоскостного профиля позволяет использовать его только для ровных поверхностей. Но незначительная корректировка профиля CD позволила получить новый вид изделия для крепления гипсокартона при создании арочных конструкций. Для этого в планках сделаны надрезы и отверстия, которые позволяют конфигурировать их под любым углом.

Схема обустройства арки с помощью арочного профиля

Для арочных видов профиля для гипсокартона размеры и цена аналогичны стойкам CD. Но в данном случае необходимо учитывать особенности их конфигурации.

Каркас из профиля под гипсокартон (видео)

Профили перегородочного типа

Их делят на категорию опорных (CW) и направляющих (UW). В связи с тем, что с помощью этих изделий сооружаются конструкции, не имеющие боковой поддержки стен, их структура усилена за счет ширины и высоты.

По размерам профили  производятся в следующих вариантах (ширина/высота в мм):

  • UW: 50/40, 75/40, 100/40, 125/40, 150/40.
  • CW: 50/50, 75/50, 100/50, 125/50, 150/50.

Длина таких профилей может быть от 2,4 до 4 метров.

Каркас из металлических профилей на потолке

Функциональное значение опорного или несущего профиля CW для гипсокартона состоит в том, чтобы создать монтажное основание простенка для крепления на нем направляющих UW. С помощью стоечных изделий формируется основание каркаса. Они крепятся к полу и потолку. Дистанция между опорами составляет обычно 0,4 м с таким расчетом, чтобы швы гипсокартонных листов стыковались на их поверхностях.

Пример монтажа потолочного каркаса из профилей

Полезный совет! Этот вид профилей также применяется для сооружения более жестких подвесных гипсокартонных потолков.

Ориентировочные цены

На стоимость каждого вида профиля влияют их размеры и толщина.

Для того чтобы иметь общее представление о ценах, можно отталкиваться от стандартных показателей.

Нарезка обычного профиля для создания дугообразной конструкции

Трехметровый профиль UW направляющий:

  • 50/40/0,4 мм – 1-1,1$;
  • 75/40/0,4 мм – 1,2-1,5$;
  • 100/40/0,4 мм – 1,5-2$.

Схема обустройства подвесного потолка с использованием металлических профилей, гипсокартона и утеплителя

Трехметровый профиль CW стоечный:

  • 50/50/0,4 мм – 1,2-1,5$;
  • 75/50/0,4 мм – 1,6-1,8$;
  • 100/50/0,4 мм – 2-2,2$.

Статья по теме:

Просекатель для металлического профиля под гипсокартон: виды и характеристики

Назначение, торговые марки, выбор инструмента. Правила эксплуатации. Просекатель для профиля своими руками.

Средняя стоимость аналогичных профильных материалов толщиной 0,6 мм будет отличаться приблизительно на 25-30%.

Монтаж профиля под гипсокартон своими руками (видео)

ОЦЕНИТЕ
МАТЕРИАЛ Загрузка... ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

СМОТРИТЕ ТАКЖЕ

REMOO В ВАШЕЙ ПОЧТЕ

Виды профилей для гипсокартона и их применение: классификация и назначение

Michel

12415 0 1

Приветствую, камрады! Сегодня нам предстоит выяснить, какие бывают профили для гипсокартона, для каких целей они могут применяться и как монтируются. Кроме того, мы разберем пару базовых конструкций, которые являются основой практически всех видов внутренней отделки помещений с помощью ГКЛ.

Так производится профиль для монтажа ГКЛ. Нам предстоит изучить его разновидности.

Почему профиль

Как известно, для монтажа каркасов и обрешеток под ГКЛ применяют не только оцинкованные профили, но и брусок. Какой из материалов лучше?

Ответ вполне однозначный: профиль. Аргументы — к вашим услугам:

  • Оцинкованная сталь служит неограниченно долго вне зависимости от атмосферной влажности. Из всех негативных воздействий стальной профиль боится только коррозии, от которой его надежно защищает слой цинкового покрытия;

Антикоррозийные свойства цинкового покрытия позволяют использовать оцинковку в качестве кровельного материала.

  • Оцинковка не боится атак насекомых, которые за какие-то 10-15 лет вполне способны уничтожить или привести в негодность деревянный каркас;
  • Геометрия и размеры элементов стального каркаса неизменны, в то время как брусок будет удлиняться и коробиться при каждом сезонном увеличении влажности. Изменение формы каркаса предсказуемо приведет к появлению трещин между листами обшивки или даже прямо по ним.

Коробление бруска каркаса привело к закономерному итогу.

ГКЛ, однако, может крепиться на ровные деревянные стены без обрешетки, сокращая тем самым нецелевое использование полезной площади комнаты. Применяют его и для выравнивания стен из минеральных материалов на клеевых маяках. В этом случае лист наклеивается на точечно нанесенный гипсовый клей или любую выравнивающую гипсовую смесь.

Монтаж гипсокартона на клеевые маяки.

Огласите весь список

Названия

Какие разновидности профилей можно встретить в продаже?

Для сборки каркасов и обрешеток применяется всего 4 их вида:

Полное название профилей Сокращенное название в отечественной системе обозначений Сокращенное название, принятое для импортной продукции
Стоечный ПС CW
Направляющий ПН UW
Потолочный ПП CD
Потолочный направляющий ПНП UD

Потолочный CD и потолочный направляющий UD.

Однако при желании в строительных магазинах можно найти еще две разновидности:

  1. Арочный (гибкий). Он способен выгибаться дугой с небольшим радиусом, образуя своды арок или изгибы кромок многоуровневых потолков;

Благодаря перфорации П-образный профиль способен гнуться с небольшим радиусом.

  1. Угловой. Перфорированный оцинкованный уголок закладывается под шпатлевку для усиления наружных углов стен, дверных и оконных проемов.

Оцинкованный угловой профиль для усиления наружных углов.

Угловой профиль производится не только из оцинковки, но и из ПВХ. Пластиковые армирующие уголки нередко снабжаются армирующей сеткой.

В дальнейшем мы обратим свое внимание, прежде всего, на те типы профилей для гипсокартона, которые используются для сборки жестких каркасов и обрешеток — CW, UW, CD и UD.

Функциональность

Как соотносятся виды профиля для гипсокартона и их применение? Чтобы ответить на этот вопрос, достаточно перечитать названия.

  • Стоечный используется для монтажа вертикальных стоек при сборке каркасов стен и перегородок. Он же может применяться в качестве перемычек между стойками, усиливающих жесткость каркаса;

Основной элемент каркаса стены с нишами — стоечный UD.

  • Направляющий монтируется на капитальные конструкции (пол, смежные стены и потолок). В него вставляются края стоек;

Направляющий UW используется для крепления каркаса перегородки к стенам и потолку.

  • Потолочный и потолочный направляющий используются аналогичным образом при монтаже обрешетки подвесного потолка. С таким же успехом они могут применяться для выравнивания стен с большими (свыше 50 мм) завалами, изгибами и перепадами.

Стойки обладают достаточной жесткостью, чтобы противостоять изгибающим нагрузкам, а вот потолочный профиль благодаря небольшой высоте боковых стенок нуждается в дополнительной фиксации. Для этой цели используются подвесы — прямые и регулируемые.

Прямой подвес для монтажа ГКЛ.

При недостаточной длине ушей два прямых подвеса могут соединяться последовательно, увеличивая тем самым максимальное расстояние от капитальной конструкции до облицовки.

Размеры

Какие бывают профиля по размерам?

Вначале познакомимся со стандартными сечениями основных разновидностей:

  • Все потолочные профили для гипсокартона имеют одинаковый размер стенок — 60 и 27 миллиметров;

Размеры потолочного CD.

  • Направляющие потолочные совместимы с ними — 27 и 28 мм соответственно;

Сечение профиля UD.

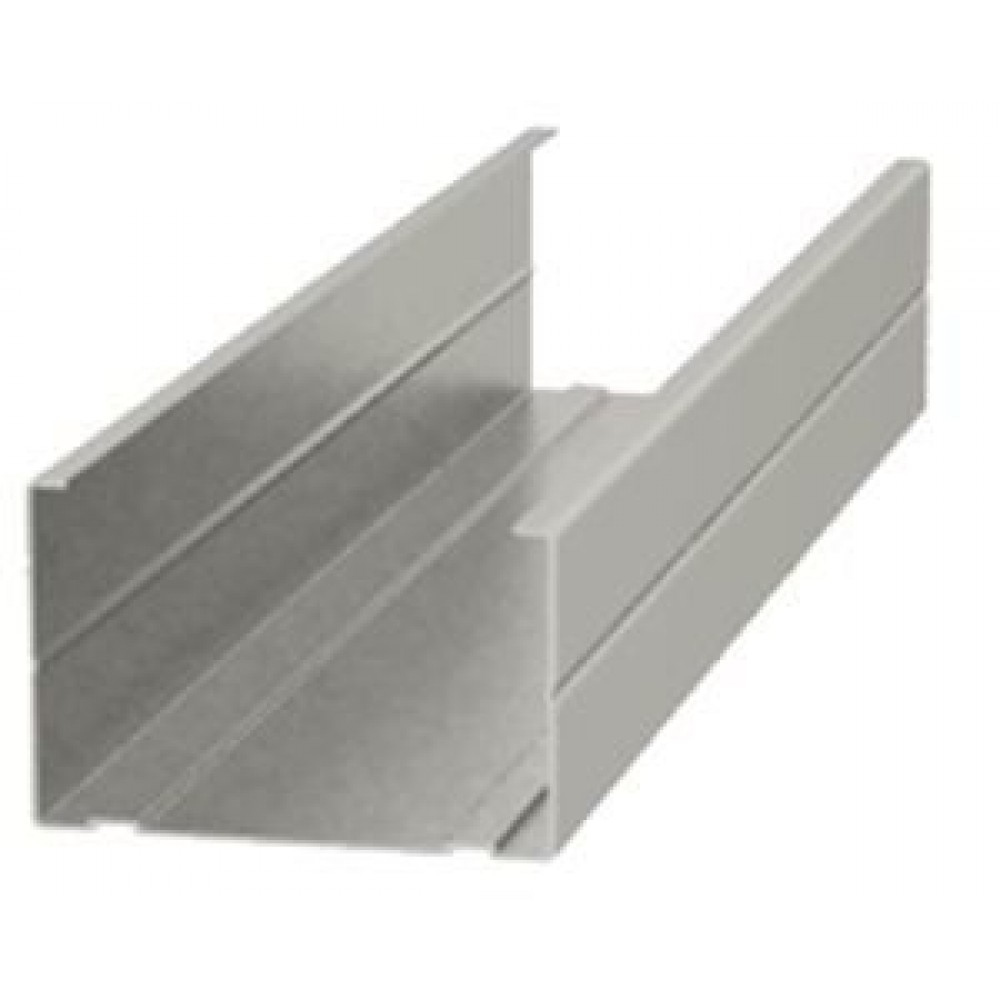

  • Стоечные обладают боковыми стенками высотой 50 мм, а вот ширина (нижняя стенка) может быть равной 50, 75 или 100 мм;

Чем шире стойка, тем больше ее жесткость по отношению к изгибающей нагрузке.

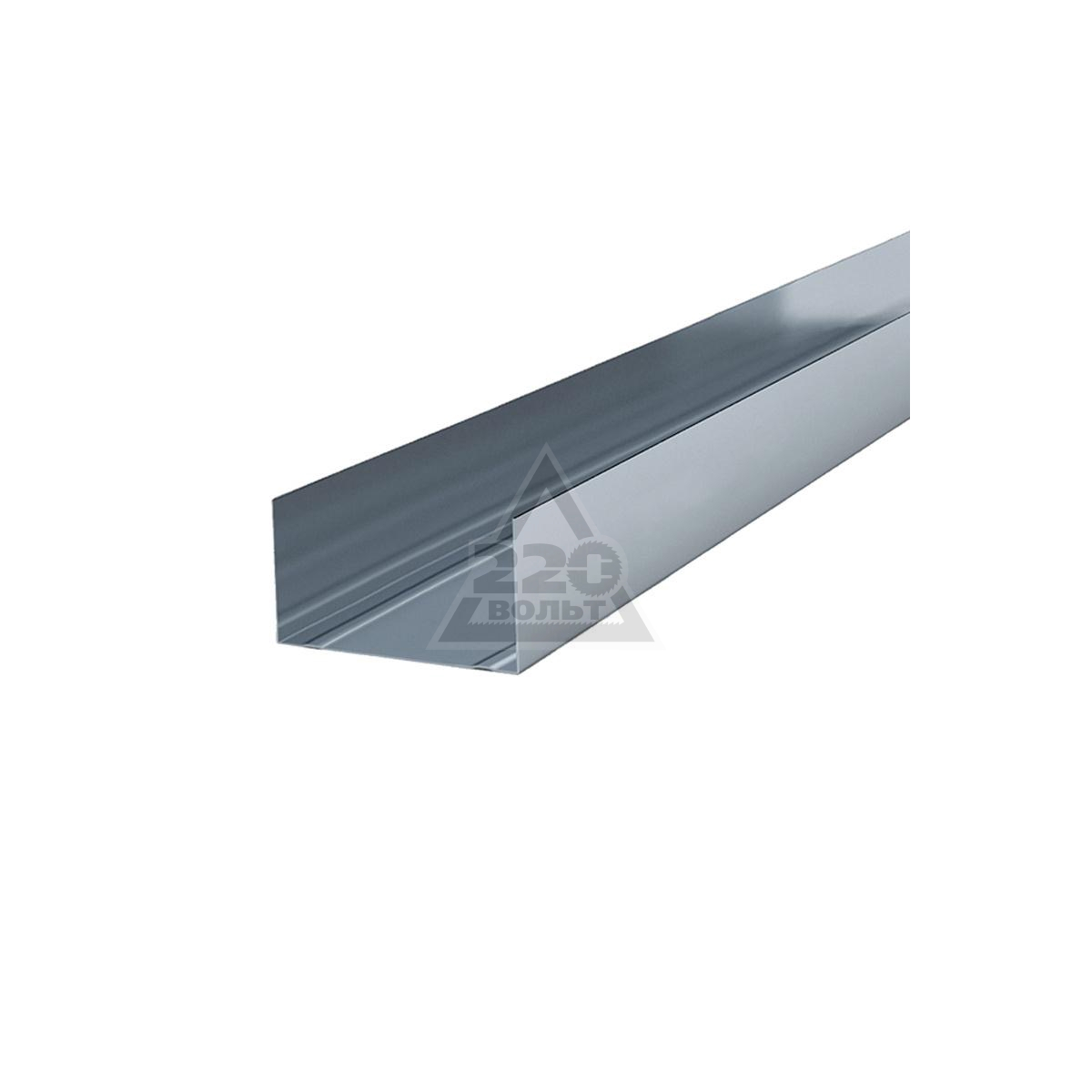

  • Высота боковых стенок направляющих UW равна 40 миллиметрам, ширина направляющей соответствует ширине стоек — 50, 75 или 100 мм.

С длиной все несколько сложнее. Теоретически, согласно заверениям производителей, все разновидности производятся с длиной от 2,5 до 6 метров включительно.

Заявленный производителем ассортимент не всегда согласуется с тем, что мы видим на витрине строительных магазинов.

На практике ассортимент продукции в магазинах куда меньше:

  • Для направляющих и потолочных направляющих профилей стандартная длина — 3 метра;
  • Для стоечных и потолочных — 3 и 4 метра.

Если максимальная длина потолочного профиля недостаточна для ваших целей (то есть меньше длины комнаты или высоты стены, которую предполагается выравнивать), для сращивания изделий меньшей длины используются так называемые прямые соединители. Кроме них, в продаже можно встретить крестовые соединители — «крабы».

Прямой соединитель для потолочного CD.

Стоимость

Сколько стоят оцинкованные элементы обрешеток и каркасов? Я приведу актуальные на данный момент (ноябрь 2016 года) цены для сети магазинов Леруа Мерлен.

Изделие Размеры Цена
ПНП 27х28х3000 26
ПП 60х27х3000 38

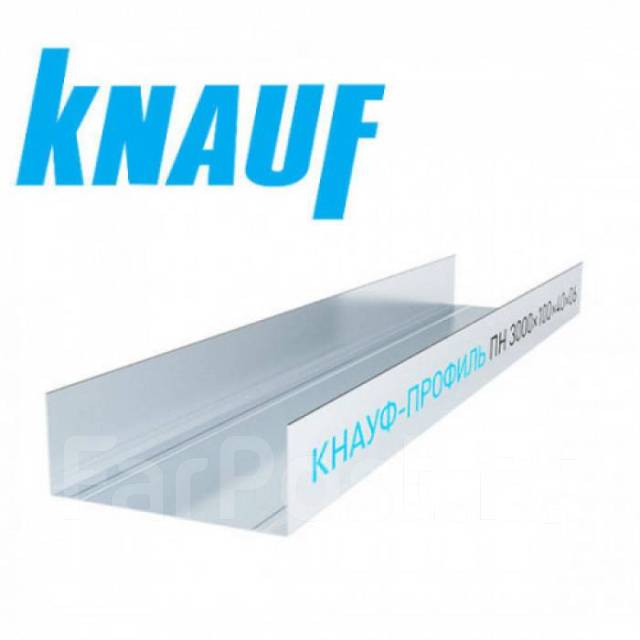

ПН 40х50х3000 54
ПС 50х50х3000 68
ПС 75х50х3000 123

Фактическая стоимость зависит не только от сечения и длины профиля, но и от толщины металла, из которого он изготовлен. Изделия из оцинковки толщиной 0,55 — 0,6 мм обозначаются в прайс-листе компании словами «премиум» или «стронг» и обходятся покупателю примерно в полтора раза дороже профилей класса «эконом» (0,4 мм).

Последнее число в маркировке указывает на толщину стенок в миллиметрах.

Монтаж

Итак, классификация профилей и их назначение нами изучены. Пришло время перейти от теории к практике.

Общие правила

Вот ряд общих для всех разновидностей каркасов и обрешеток правил монтажа:

  • Для резки оцинковки можно использовать только ножницы по металлу. Абразивная резка болгаркой с кругом по металлу крайне нежелательна. Дело в том, что нагрев области реза приводит к выгоранию антикоррозионного цинкового покрытия, и край элемента каркаса остается беззащитным перед ржавчиной;

Используйте для резки профиля только ножницы по металлу.

  • Направляющие, направляющие потолочные профили и подвесы крепятся к кирпичным, каменным и бетонным поверхностям дюбель-шурупами. Размер крепежа зависит от прочности поверхности: для тяжелого бетона достаточно размера 40х4 мм, а для рыхлого газобетона или ракушняка его лучше увеличить до 80х8;
  • При креплении направляющих стена, потолок или пол бурятся перфоратором прямо через прижатый к ним профиль. Затем в пробуренное отверстие вставляется и закручивается шуруповертом дюбель-шуруп. Такая схема крепления избавит вас от проблемы совмещения отверстий в профиле и капитальной конструкции;

Отверстие в потолке бурится прямо через профиль.

  • Шаг между точками крепления направляющих должен составлять около полуметра;
  • Подвесы вдоль профиля на потолке крепятся с шагом 60 см, а на стене, где подвес испытывает минимальную нагрузку — 80;
  • Для крепления направляющих во влажных помещениях категорически запрещено использовать деревянные чопики. В атмосфере с периодическими колебаниями влажности они быстро рассыхаются и выпадают из отверстий;
  • Для соединения профилей между собой или с подвесами используют саморезы по металлу длиной 9 мм. Саморезы вкручиваются только шуруповертом: соединить два профиля своими руками, при помощи отвертки практически невозможно;

На фото — проводной шуруповерт, которым я пользуюсь для сборки гипсокартонных конструкций.

  • Стандартный шаг между стойками или элементами обрешетки составляет 60 сантиметров: это ровно половина ширины листа гипсокартона. Шаг измеряется не между кромками, а между осями элементов каркаса. В этом случае шов между смежными листами будет приходиться точно на середину профиля;

Стандартный шаг между элементами каркаса равен половине ширины листа гипсокартона.

  • Если конструкция в процессе эксплуатации будет испытывать значительные нагрузки (например, когда речь идет о стене в узкой прихожей), шаг между профилями можно уменьшить до 40 или даже 30 см. Главное — чтобы ширина ГКЛ оставалась кратной этому шагу;

Усиления каркаса перегородки можно добиться без увеличения толщины или уменьшения шага стоек — вложив в каждую из них брусок сечением 50х50 или соединив стойки попарно (вложив один CW в другой или просто закрепив их рядом друг с другом).

Жесткость каркаса можно увеличить, вложив стойки друг в друга.

Спаренные стойки позволили собрать перегородку минимальной толщины с приемлемой жесткостью.

  • Для шумоизоляции под направляющие подкладывают демпферную ленту. Она гасит акустические колебания, препятствуя их передаче от ГКЛ к капитальным конструкциям здания;
  • Дверные и оконные блоки (в том числе металлопластиковые) крепятся к боковым профилям и горизонтальным перемычкам саморезами длиной 16 — 32 мм (в зависимости от толщины коробки), вкрученными через профиль. В качестве герметизации и для усиления соединения на внешнюю поверхность блока стоит предварительно нанести полоску монтажной пены.

Дверной блок ставится на стадии сборки каркаса.

Подвесной потолок, выравнивание стены

Как монтировать профили под гипсокартон при сборке одноуровневого подвесного потолка?

Пошаговая инструкция — к вашим услугам:

  1. Разметив горизонтальную линию потолка, закрепите вдоль нее направляющую UD. Можно смело использовать доборные отрезки любой длины, главное — чтобы в местах соединения с потолочным CD направляющая была надежно закреплена;
  2. Разметьте линии, вдоль которых будут смонтированы потолочные профили, и закрепите вдоль этих линий подвесы;
  3. Подрежьте (или соедините) по длине потолочные CD и вставьте их в направляющие;
  4. Выровняв каждый CD по длинному правилу, притяните к его боковым стенкам подвесы;
  5. Загните уши подвесов по направлению к потолку.

Готовая потолочная обрешетка.

Если вы собираете обрешетку для выравнивания стены, все действия полностью идентичны описанным выше с поправкой на вертикальную ориентацию каркаса.

Обрешетка для выравнивания стены с помощью ГКЛ.

Перегородка

Как собрать каркас перегородки?

В общем случае это делается так:

  1. С помощью отвеса разметьте ось перегородки на потолке, полу и смежных стенках;
  2. Закрепите вдоль этой линии направляющие;
  3. Разметьте положение стоек на потолке и на полу, пользуясь все тем же отвесом;

Разметка должна остаться видимой и после обшивки каркаса гипсокартоном. Она поможет вам закрепить листы к скрытым обшивкой стойкам.

  1. Подрежьте стойки по длине и выставьте их по меткам;
  2. Закрепите каждую стойку к направляющим с обеих сторон.

Каркас межкомнатной перегородки готов к обшивке ГКЛ.

Особый случай — сборка шумоизолирующей перегородки. В этом случае нам нужно развязать между собой облицовку стены с обеих сторон акустически. Цель достигается сборкой двух независимых каркасов на небольшом ( в пределах сантиметра) расстоянии друг от друга.

Структура шумоизолирующей перегородки с двойным каркасом.

Заключение

Итак, мы познакомились с разновидностями оцинкованного профиля под ГКЛ и с техникой их монтажа. Как всегда, читатель может найти дополнительные материалы в видео в этой статье. Жду ваших комментариев. Успехов, камрады!

Понравилась статья? Подписывайтесь на наш канал Яндекс.Дзен 7 декабря 2016г.

Если вы хотите выразить благодарность, добавить уточнение или возражение, что-то спросить у автора - добавьте комментарий или скажите спасибо!

Виды профилей для гипсокартона: размеры и назначение

Каким бы не было изделие из гипсокартона, в нем обязательном порядке присутствует каркас, состоящий из прочных деталей. К таким деталям относятся направляющие, в также профиля.

Следует отметить, что качество таких профилей могут быть также разными и, к сожалению, не всегда данный критерий можно определить по цене товара. Нередко случается так, что о браке купленного профиля для гипсокартона становится известно уже тогда, когда дело подошло к процессу монтажа, а то и того, позже.

Для того чтобы не допускать таких ошибок, необходимо выяснить все про виды профилей для гипсокартона, размеры и их назначение. Итак, чтобы не запутаться и правильно разобраться, будем детально анализировать каждый вид по отдельности.

Виды и размеры профилей для гипсокартона

Процесс изготовления профиля не обходится без холоднокатаного листа из металла, который предварительно обрабатывается цинкованием, именно этот элемент является основой под гипсокартон. Благодаря такому материалу, в конечном итоге, на выходе, детали получаются действительно прочными и надежными.

Необходимо сразу отметить, что оцинкованный материал не страшиться коррозии, это и обеспечивает профилю долговечность эксплуатации. В процессе сборки гипсокартонных конструкци, обычно используют металлический каркас, который по своей структуре очень прост. Конструкция может состоять из деталей вертикального или горизонтального типа. Направляющие профили положено располагать перпендикулярно стоечным элементам.

Для того чтобы все шло по плану и конечный результат был желаемым, необходимо разобраться в том, как правильно выбрать профиль для гипсокартона по назначению и размеру.

Направляющие c UD или ПН маркировкой

Такие виды профилей являются направляющими элементами каркаса. В процессе сооружения гипсокартонной конструкции необходимо рассматриваемые детали смонтировать по всей площади устанавливаемой конструкции.

Данные профиля будут располагаться на месте направляющих, благодаря чему бур, в сделанные ранее отверстия, войдет проще. Уместным применение таких деталей будет при использовании стоечных видов профилей для гипсокартона. Размеры: толщина рассматриваемых направляющих до 0.5 мм, длина не более 2.9 м, высота до 3 метров.

Направляющие профили с UW или ПН маркировкой

Такой направляющий профиль чаще всего используются в процессе конструкции различного рода перегородок из гипсокартона. Поскольку сооружаемые перегородки могут быть различными, рассматриваемые детали изготавливают разного размера (ширины, высоты и т.д.).

В данном случае, стандартными считаются следующие размеры направляющих: длина в пределах 3.8 м, высота – от 3 до 3.9 см, ширина – 4см, 6см, 10см.

Эксплуатировать их просто, стоимость – невысокая, именно поэтому, они такие распространенные среди потребителей.

Профиль для гипсокартона стоечный CW или ПС

Профиль для ГКЛ стоечного типа обозначаются CW или ПС. Элементами стартового типа подбираются такие детали по их ширине.

Определить качество такой детали можно по наличию насечки на их поверхности, чтобы прокладка коммуникационных элементов была проще. Размеры профиля: длина таких деталей до 4 метров (под заказ могут изготовить элемент любой длины), высота 4 или 5 см. Тема профилей для гипсокартона уже немного раскрыта, и теперь становится понятным, о чем идет речь.

Несущий профиль CD или ПП

Наиболее востребованными на данный момент времени являются потолочные виды профиля под гипсокартон, с обозначением ПП и CD. Благодаря своему правильно подобранному размеру, несущие профили занимают немного места. Помимо всего прочего, при их использовании, практически не остается никаких отходов.

Длина до 3.9 м, высота 2.9 см, ширина - 55мм. Они являются довольно распространенными среди потребителей, благодаря своему широкому спектру применения.

Профиль арочный

Поверхность таких профилей может быть как выпуклой, так и вогнутой. Применение таких деталей актуально в случае сооружения конструкции из гипсокартона сложной формы, арочного типа. Когда на его поверхности есть криволинейная плоскость или какие-либо изгибы.

Используется профиль для сооружения сложных и громоздких зданий и конструкций из гипсокартона.

Угловой элемент ПУ

Углы в любой конструкции являются одним из самых слабых мест, именно поэтому, именно они и требуют дополнительной защиты. Для сохранения хорошего состояния поверхности ГКЛ, используют так называемые, угловые элементы.

Также их используют для фиксации напольной поверхности (точнее, ее углов). Благодаря своей форме и конструкции в целом, прилежание детали к поверхности является плотным и крепким.

Маячковый вид профиля для гипсокартона ПМ маркировки: размеры и применение

Маячковым на сегодняшний день называется пластина перфорированная, на поверхности которой расположена возвышенность, причем по всему ее периметру. Такого рода возвышенность дает понять, какую глубину шпаклевки необходимо нанести на поверхность ГКЛ.

По размерам, высота пластины нередко составляет 10мм, ширина же, в свою очередь, может быть различной – 23, 21, 15 мм. Длина маячковых профилей для гипсокартона является величиной стандартной и составляет 3 метра.

Дополнительные элементы

На сегодняшний день существует масса самых разных комплектующих, которые применяются для крепежа гипсокартонных конструкции. Многие из них не встречаются в обычных точках продажи таких деталей, потому как применяются в особых случаях, и предназначены для специальных задач.

Давайте проанализируем часто используемые элементы крепежа, которые используются повсеместно:

  • Для того чтобы как положено закрепить профиль для гипсокартона на том или ином уровне применяются обычно двухуровневый соединитель. Нужно отметить, что располагаться они должны в обязательном случае перпендикулярно.
  • «Крабом» по-народному называют одноуровневый соединитель, которые использовать можно только на одном из уровней. Расположение – аналогично предыдущему варианту, в данном случае максимальная нагрузка на метр квадратный не должна быть больше 19 кг.
  • Подвес с тягой, так еще называют подвес анкерного типа, используют его для соединения непосредственно профиля и потолочной поверхности. В данном случае его применяют, когда прямой подвес не может осуществить качественный соединительный процесс.

Разновидность крепёжа

Итак, крепежные элементы для работы с гипсокартонном достаточно разнообразны, давайте рассмотрим часто используемые и популярные среди потребителей.

Саморез типа TN 25 используется для надежного прикрепления гипсокартона к поверхностям из металла. По размерам, длина такого крепежного элемента составляет 25 мм. В случае многослойной обшивки, используются детали большей длины.

Саморезы с пресс шайбой. Область использования данной детали достаточно обширна, и можно назвать ее универсальной. Существует два типа – сверлящий и прокалывающей, что еще раз подтверждает возможность использования их повсеместно.

Анкер-клин обычно используется при необходимости крепления подвесов анкерного типа к потолочной поверхности. К главным преимуществам такой детали относятся невозмутимость к коррозии, не подвержены рассыханию и т.д. Стоят они на порядок выше аналогичных деталей, но денег на их приобретение экономить не стоит, потому как благодаря использованию анкер-клина, крепеж будет надежным и долговечным.

Рекомендации по выбору профиля для гипсокартона

Теперь зная все про виды профилей для гипсокартона и их размеры, необходимо определиться с приобретением. Итак, чтобы сделать правильный выбор и не пожалеть о нем, необходимо знать некоторые детали и прислушаться к некоторым советам:

  • Перед покупкой профили в обязательном порядке нужно проверить. Это делается для того, чтобы все выбранные детали были ровными (не поленитесь и не жалейте своего времени на такую проверку).
  • Обратите внимание, чтобы оцинкованное покрытие было без каких-либо повреждений.
  • Толщина профиля не должна быть меньше 0.56 м.
  • В случае если металлическая часть детали имеет слишком малую толщину, это считается бракованной деталью и приобретать такой профиль для гипсокартона не стоит, даже если она дешевле аналогов.

Сэкономив немного здесь, вы потеряете все равно, намного больше, потому как резьба на таких деталях очень быстро срывается.

  • Наличие ржавчины на крепежном элементе говорит о неправильном и длительном хранении в неположенных условиях. Бракуйте такой товар сразу же, без каких-либо оговорок.
  • Обратите внимание на правильность прокатки профиля, этот критерий определить можно очень просто – вытащив деталь из пачки, потому как неправильная прокатка приведет к деформации детали.
  • Насечка на детали должна быть сделана достаточно часто, редкое расположение насечки на детали говорит о низком ее качестве.

Выбирать профили и их комплектующие для гипсокартона необходимо внимательно и тщательно. Чтобы во время крепежа не возникало никаких проблем.

Потолочный профиль для гипсокартона: размеры и виды


Подвесной потолок, сделанный из гипсокартона, имеет прочный каркас. Он, в свою очередь, делается из профилей, соединенных различными видами соединителей и прикрепленных саморезами. Подбирать потолочный профиль для гипсокартона и комплектующие, следует исходя из некоторых советов.

Схема с размерами потолочного профиля для монтажа гипсокартонаВернуться к оглавлению

Полное содержание материала

Потолочный профиль: свойства материала

Потолочный профиль применяется в каждой конструкции. Он делает конструкцию жесткой, прочной, качественно сделанной. Обладает такими свойствами:

  1. Оцинковка. Потолочный профиль покрыт оцинковкой. Делается он из стали. Это большое преимущество, потому как на такой профиль не действует влага.
  2. Сталь – это очень жесткий металл. Профиль из такого металла не будет податлив коррозии. Срок службы его неограничен.
  3. Оцинкованный профиль не может прогнить и быть испорчен насекомыми (как дерево).
  4. Профиль из стали не деформируется со временем. На него не может повлиять перепад температуры, сухой воздух или влажность.

    Процесс крепления потолочного профиля к потолку

  5. Металлический профиль не поддается заражению грибком.

При таких положительных параметрах каркас из металлического профиля будет надежной опорой для подвесного потолка.

Вернуться к оглавлению

Стоечный профиль (CD или ПП профиль)

Стоечный профиль иногда называют еще и потолочным профилем ПП. Он является незаменимой составляющей потолочного каркаса для обшивки ГКЛ. Потолочный направляющий профиль для гипсокартона «кнауф» (наиболее популярный на строительном рынке) маркируется CD.

Он сделан по таким размерам, что после монтажных работ остатков практически нет. Расход на 1м2 погонный метр – 2.9.

Цена на строительных рынках 60 р. Размеры потолочного профиля для гипсокартона: длина достигает 4 метров; ширина стандартная 60 мм; высота бортиков до 2.8 см.

При таких размерах с ним очень легко работать. Если требуется меньший отрезок профиля, он с легкостью режется.

Вернуться к оглавлению

Виды потолочного профиля для гипсокартона

На строительном рынке существуют виды профилей, которые имеют такие размеры:

Несущий

Маркировка – UD. Он является главным направляющим профилем. По нему равняется вся конструкция каркаса. В него после крепления идет вставка профиля CD. К профилю впоследствии крепится гипсокартон. Ширина UD – 2.8 см, высота 2.7 см. Длина профиля может достигать до 4 метров. Толщина стенки зависит от фирмы производителя. В основном 0.4–0.6 мм. Цена такого профиля 39 р. Расход на 1м2 – по периметру.

Существующие виды потолочного профиля

При решении сделать подвесной потолок, следует брать «толстенький» профиль 0.6 мм. Такой профиль будет создавать жесткость конструкции, что немаловажно для будущего потолка. Более тонкий профиль подходит для монтажа выравнивания стены.

Потолочный направляющий

Профиль маркируется – CD. Этот профиль берет на себя основную нагрузку. Это основа для обшивки ГКЛ. Он также создает жесткость конструкции. Ширина профиля – 6 см, высота его 2.7 см Максимальная длина 4 метра.
В этом профиле есть один минус – он не создан для монтажа арки или другой криволинейной конструкции. Для этих изделий существует арочный профиль. В видео показан процесс монтажа потолочного направляющего профиля.

Перегородочные профили

UW профиль. Такие профили отличаются от плоскостных размерами:

  • несущий CW – 50–50 мм, 75–50 мм, 100–50 мм,125–50 мм, 150–50 мм;
  • направляющий UW – 50–40 мм, 75–40 мм, 100–40 мм,125–40 мм, 150–40 мм.

Несущий профиль максимум 4 метра. Имеет 2 ребра через всю длину, которые делают стенку более жесткой. В стоечном профиле есть специальный вырез в форме «Н» для проводов и кабеля. Направляющий профиль UW монтируется по периметру для установки общей плоскости. В него вставляются несущие профили. Стоечные профили применимы в монтаже каркаса для гипсокартона, как формирующие. Его крепят с шагом 40 см для совпадения границ листов гипсокартона.

Применение в каркасе подвесного потолка. Здесь их функции такие же. Они больше подходят для монтажа таких каркасов, потому как для подвесного потолка требуется жесткость и практичность.

Вернуться к оглавлению

Вспомогательные детали для потолочного каркаса

Направляющий профиль для гипсокартона служит основой и создает требуемую плоскость поверхности. Крепление происходит при помощи дюбелей и саморезов к стенам, а также к потолку.

  • Саморезы для гипсокартона очень многообразны по своей форме и по функциям:
    • для крепежа гипсокартона к каркасу потребуются саморезы TN25;
    • для крепления деталей в каркасе применяются саморезы LB 9, 11, 16.
  • Для того чтобы прикрепить направляющий профиль, используются пластиковые дюбели с шайбами;
  • Подвесы к потолку крепятся с помощью специального анкер-клина.Монтаж анкер-клина

    Его срок службы неограничен. Из-за специальной обработки, он не подвержен коррозии. Его конструкция позволяет сделать крепление прочным и жестким;

  • Соединитель. Он двухсторонний. Применяется для CD. Соединяет профиля на разных уровнях каркаса подвесного потолка. Направление профилей получается перпендикулярное. Монтаж соединителей проходит при помощи саморезов;
  • Для работы с профилями требуются саморезы или просекатель механического типа. Работа с просекателем экономит время, но если возникает надобность разобрать металлическую конструкцию из профилей, тогда это будет сделать сложно. Просекателем легко можно сделать отверстия для прокладки проводов и кабелей;
  • Для прикрепления профилей к стене, потолку используются подвесы. Они различны в своих модификациях и у каждого есть свои определенные функции. В монтаже подвесы очень просты и не требуют дополнительного времени.Схема крепления потолочного профиля на подвесы

    Расход на 1 м2 идет 0.7 шт:

  • Для того чтобы соединить два или больше профилей между собой, нужен краб для гипсокартона. В основном «крабы» устанавливаются в каркасах подвесных потолков. Крабы соединяют профили на одном уровне подвесной конструкции. Расход на 1м2 – 0.7 шт. Нагрузка на соединитель в 1 м2 идет 20 кг. Крабы монтируются при помощи специальных защелок. Саморезы в этом случае не нужны;
  • Удлинитель. Предназначен для последовательного соединения CD профилей. При вставке его в профили по бокам вкручиваются 2 самореза для прочности и жесткости;
  • Угловой соединитель. Более простой вариант замены «краба». Он имеет один уровень;
  • Клещи. Еще один инструмент для соединения профилей. В этом случае саморезы не понадобятся. При помощи этого инструмента можно соединить оцинкованные профили 7 мм;

    Соединение профилей с помощью клещей

  • Для сверления отверстий в стене, потолке следует применить перфоратор;
  • Для того чтобы сэкономить время и не работать отверткой нужен шуруповерт. Достаточно крутящего момента в 10–15 Нм.

При поверхностных знаниях о профилях и при наборе инструментов для гипсокартона, работа с металлическим каркасом не будет сложной и затяжной. Если следовать алгоритму действий, конструкция получится прочной и надежной.

Вернуться к оглавлению

Фото подборка существующих видов потолочного профиля

Виды профилей для гипсокартона | АЗБУКА РЕМОНТА

Те, кто впервые столкнулся со сборкой каркаса из профилей для последующей обшивки гипсокартоном, обычно заходят в тупик от обилия их видов. Профили имеют несколько различных сечений и в первый момент непонятно какой из них к какому крепить. Но все достаточно просто. В этой статье мы поговорим о видах профилей, предназначении каждого из них, а так же дополнительных элементах для их крепления.



Профиль для гипсокартона

Все профиля для каркасов под обшивку гипсокартоном можно свести к 6 основным видам. 4 вида для сборки собственно каркаса: направляющий (маркировка ПН или UW), направляющий потолочный, (ПНП или UD) потолочный (ПП или CD) и стоечный (ПС или CW). И кроме этого существуют еще угловой профиль (ПУ), предназначенный для укрепления углов и профиль маячковый (ПМ), необходимый для выравнивания стен.

Профиль направляющий

Профиль для гипсокартона: направляющий (1) и стоечный (2).

Как следует из названия, предназначен для того чтобы служить направляющим (как бы своеобразным рельсом) на который крепятся профиль стоечный. Применяется при изготовлении каркасов стен и перегородок. Имеет глубину 40 мм и ширину 50/75/100 мм в зависимости от запланированной толщины стены.

Профиль стоечный

Этот вид профиля является основным элементом при изготовлении каркаса стен и перегородок. Закрепляется в направляющий профиль, который в свою очередь крепится по периметру планируемой стены.

Профиль направляющий потолочный

Профиль для гипсокартона направляющий потолочный (1) и потолочный (2).

Имеет те же функции что и направляющий профиль, но предназначен для изготовления основы каркаса для потолков из гипсокартона.

Профиль потолочный

Из этого вида профиля изготавливается каркас для потолков. В отличии от профиля стоечного дополнительно крепится к потолку специальными элементами о которых речь будет ниже.

Угловой профиль

Этим профилем укрепляются углы, после завершения обшивки каркаса гипсокартоном.

Маячковый профиль

Этот вид профиля служит как бы рельсами, по которым ведется правило при выравнивании стен штукатуркой.



Дополнительные элементы крепления

Кроме самих профилей существует еще ряд стандартных деталей и приспособлений, при помощи которых конструкция из профилей крепится к несущим стенам и потолку.

Приспособления для крепления профильных конструкций: подвес прямой (1) и соединитель «краб» (2).

Подвес прямой и подвес с анкерным зажимом служат для крепления потолочного профиля к потолку.

Соеденитель «краб» нужен для создания перекрестных соединений под прямым углом в каркасе.

Соединители и удлинители служат для соединения между собой в различных комбинациях отдельных отрезков профиля.



Из описанных деталей при помощи нескольких видов шурупов и анкерных дюбелей можно собрать конструкцию практически любой сложности.

виды, размеры, как крепить и рассчитывать

Монтировать лёгкие и универсальные конструкции из гипсокартона очень просто даже для новичка в этом деле. Достаточно изучить последовательность и технологию установки каркаса, сделать точные замеры, чертёж, купить нужные материалы и вооружиться необходимыми инструментами.

Не важно, собираетесь ли вы делать подвесной потолок, стену, сборную перегородку, дверную арку или облицовку стен гипсокартоном, основой любой конструкции будут металлические профиля. Именно из них формируют каркас, на котором будут располагаться листы гипсокартона. Современные изделия изготавливают из тонких, но прочных металлических пластин. Они имеют широкую сферу применения, придают жесткость гипсокартонным конструкциям, не утяжеляя их, а также являются очень удобными в работе. Гнутые металлические рейки незаменимы в создании сложных декоративных элементов для вашего дома.

Какие существуют виды профилей

Если вы впервые будете работать с гипсокартоном, ознакомьтесь с тем, какими бывают основные типы профилей для создания жёсткого каркаса. Огромное количество их видов и элементов крепления способно поставить начинающего мастера в тупик.

Шесть основных видов (маркировок) металлических профилей:

  • Направляющие для сборки каркаса (ПН) или (UW). Их стандартная глубина – 40мм, ширина – 50мм, 75мм или 100мм, в зависимости от толщины стены. Судя по названию, это направляющее изделие – своеобразная рельса, основа для последующего крепления стоечных и потолочных направляющих профилей.
  • Направляющие потолочные (ПНП) или (UD) имеют такие же функции и предназначены для монтажа основы потолков под обшивку гипсокартоном. Этот тип является незаменимым для монтажа многоуровневых подвесных потолков.
  • Потолочный (ПП) или (CD) крепится к потолку прямыми подвесами или анкерными зажимами. Из этого типа реек формируют сам потолочный каркас.
  • Стоечный (ПС) или (CW) используют для монтажа основы будущих гипсокартонных перегородок и стен, он закрепляется непосредственно в направляющий профиль.
  • Профиль маячковый для выравнивания стены по уровню (ПМ), его можно назвать рельсой, по которой идёт правило. Его очень удобно использовать при оштукатуривании стен.
  • Угловой профиль предназначен для выравнивания и укрепления углов (УП).

Приспособлениями для закрепления разных типов профилей служат: соединители типа “краб”, создающие их перекрёстные перпендикулярные крепления в каркасе, удлинители для различных комбинаций металлических отрезков, анкерные зажимы, подвесы прямые, двухуровневые CD соединители и другие.

Для создания конструкций из профилей понадобятся клещи для их скрепления без шурупов (скреппрофиль), просекатель, обдирочный рубанок (рашпиль), инструмент для гибки, кусачки. Рассчитывая необходимое количество изделий каждого вида, не забывайте, что их стандартная длина составляет 3 либо 4 метра.

***

© 2012-2020 Вопрос-Ремонт.ру

Загрузка...

что еще почитать:

Вывести все материалы с меткой:

Клинические испытания и профиль безопасности после лицензирования профилактического вируса папилломы человека (типы 6, 11, 16 и 18) вакцины с вирусоподобными частицами l1

Фон: Мы описываем безопасность вакцины против вируса папилломы человека (ВПЧ) -6/11/16/18 с использованием обновленных данных клинических испытаний (среднее время наблюдения 3,6 года) и резюмируем до 3 лет постлицензионного надзора.

Методы: В 5 клинических испытаниях 21 480 девочек / женщин в возрасте от 9 до 26 лет и мальчиков в возрасте от 9 до 16 лет получили> или = 1 дозу вакцины против ВПЧ-6/11/16/18 или плацебо.Все серьезные и несерьезные побочные эффекты (НЯ) и новые заболевания регистрировались в течение всего периода (ов) исследования. По состоянию на июнь 2009 г. в США было распространено более 25 миллионов доз вакцины против ВПЧ-6/11/16/18, а во всем мире - более 50 миллионов доз. Также сообщается о пост-лицензионной безопасности, обобщенной Центрами по контролю и профилактике заболеваний с использованием базы данных Системы отчетности о побочных эффектах вакцин.

Полученные результаты: Восемь субъектов испытали связанные с лечением серьезные НЯ (0.05% вакцина; 0,02% плацебо). Из 18 смертей (0,1% от вакцины; 0,1% от плацебо) все считались не связанными с исследуемым лечением. О новых медицинских состояниях, которые потенциально соответствовали аутоиммунным явлениям, сообщалось у 2,4% реципиентов вакцины и плацебо. Боль, наиболее частое НЯ в месте инъекции, чаще возникала при вакцинации (81% вакцина; 75% плацебо-алюминий; 45% плацебо-физиологический раствор). Не было обнаружено различий в частоте наиболее частых несерьезных НЯ - головной боли и гипертермии. Система сообщений о побочных эффектах вакцин получила 14 072 сообщения о вакцине против ВПЧ-6/11/16/18 с момента лицензирования, из которых только 7% представляют собой серьезные побочные эффекты, что составляет примерно половину среднего показателя для лицензированных вакцин в целом.

Выводы: Вакцинация против ВПЧ-6/11/16/18 была связана с большей болью в месте инъекции, чем плацебо, но схожая частота системных и серьезных НЯ и новых заболеваний, потенциально связанных с аутоиммунными явлениями. Согласно обзору информации о безопасности после получения лицензии, преимущества вакцинации для предотвращения большинства предраков и рака половых путей по-прежнему намного перевешивают ее риски.

предсимптоматических профилей хронических заболеваний легких из ретроспективных когорт (R21)

Департамент здравоохранения и социальных служб Часть 1. Обзорная информация

Участвующие организации

Национальные институты здравоохранения (NIH)

Компоненты участия Организации

Национальный институт сердца, легких и крови (NHLBI)

Название возможности финансирования

Профили предсимптоматических хронических заболеваний легких от Ретроспективные когорты (R21)

Код деятельности

R21 Грант на исследовательские / развивающие исследования

Объявление о возможностях финансирования (FOA) №

Возможность попутного финансирования

Каталог федеральной внутренней помощи (CFDA) Номер (а)

Цель возможности финансирования

Требуется

исследовательских приложений, стимулирующих целенаправленное вторичный анализ существующих наборов данных клинических исследований для проверки инновационных гипотезы об эпидемиологии возникающих хронических заболеваний легких.Роман анализ существующих данных позволит генерировать клинические и / или биологические фенотипы предсимптоматических стадий хронических заболеваний легких и служат предварительные данные для последующих исследовательских приложений по первичной профилактике.

Ключевые даты

Дата открытия (самая ранняя дата подачи)

Письмо о намерениях Срок (даты)

Срок подачи заявок

21 января 2015 г., до 17:00 местного времени заявителя организация.Все типы заявок, не связанных со СПИДом, разрешенные для объявления о возможности финансирования, должны быть поданы в этот день.

Кандидатам рекомендуется подавать заявки заранее, чтобы время внести какие-либо исправления в ошибки, обнаруженные в приложении во время процесс подачи в установленный срок.

Срок подачи заявки на СПИД

Необходимые инструкции по применению

Крайне важно, чтобы кандидаты следовали инструкциям в SF424 (R&R) Руководство по применению, если не указано иное (в этот FOA или в Уведомлении от NIH Справочник по грантам и контрактам ).Соответствие всем требованиям (как в Руководстве по применению и FOA) является обязательным и строго соблюдается. Претенденты должен прочитать и выполнять все инструкции по применению в Руководстве по применению, как а также любые инструкции для конкретной программы, указанные в Разделе IV. Когда конкретная программа инструкции отличаются от приведенных в Руководстве по применению, следуйте инструкции для конкретной программы. Приложения, не соответствующие эти инструкции могут быть отложены или не приняты к рассмотрению.

Содержание

Часть 1. Обзорная информация
Часть 2. Полный текст объявления
Раздел I. Описание возможностей финансирования
Раздел II. Информация о награде
Раздел III. Информация о праве на участие
Раздел IV. Заявление и подача Информация
Раздел V. Информация о рассмотрении заявки
Раздел VI. Информация об администрировании награды
Раздел VII. Контакты агентства
Раздел VIII. Другая информация

Часть 2.Полный текст Объявление Раздел I. Описание возможностей финансирования

NHLBI ищет приложения для исследований которые стимулируют сфокусированный вторичный анализ существующих клинических исследований наборы данных для проверки новаторских гипотез об эпидемиологии инцидента хронические заболевания легких. Новый анализ существующих данных приведет к появлению клинических и / или биологические фенотипы предсимптоматических стадий хронического легочного болезни (-ей) и служат в качестве предварительных данных для последующих исследовательских приложений на первичная профилактика.

Хронические болезни легких (ХЗЛ) являются третьей ведущей причиной заболеваемость и смертность в США. NHLBI поддерживает клинические исследования по диагностике и лечению уже установленной ХЗП, однако клинические исследования также проводятся. необходимо, чтобы предотвратить случайное заболевание. Один шаг, необходимый для развития первичной профилактические вмешательства заключаются в уточнении того, что определяет начало болезни и / или предсимптоматические стадии заболевания с целью выявления критических окон для первичное вмешательство.Выявление факторов риска CLD также информирует о риске стратификация населения для целевых стратегий первичной профилактики проверено. Исследование предсимптоматических особенностей сердечно-сосудистой системы болезнь привела к эффективным стратегиям вмешательства и способствовала сокращению случайные случаи и смертность от инфаркта миокарда (ИМ). Определения случаев инцидента CLD имеют ограничения, потому что, в отличие от ИМ, отдельные события редко определяют хроническое заболевание легких.Возникновение CLD процессы было трудно различить. Развитие и рост легких могут быть нормальными в раннем возрасте, но в какой-то момент жизни людей, которым суждено развить хронические заболевание, легкое приобретет "ненормальные" характеристики. по сравнению со здоровым населением. Клинические и молекулярные достижения теперь позволяют сбор нескольких типов данных, которые могут сообщить траекторию болезненные процессы и / или возрастные изменения.Например, использование вычисленных томография (КТ) создает возможность для раннего обнаружения субклинические хронические заболевания легких. Однако, представляет ли аномалия КТ маркер старения, «болезни» или группы высокого риска не является Чисто. Примерами этой проблемы являются результаты исследования «легочной гипертензии». изменения у «бессимптомных» пожилых доноров легких и «Свистящее дыхание» у дошкольников, у некоторых из которых в конечном итоге развивается астма, а у других нет.

Требуется новое исследование CLD с использованием продольных когорты, которые генерируют: 1) клинические, физиологические, биологические и / или геномные данные, 2) результаты, которые могут определить хронические заболевания легких, и 3) инновационный анализ. планы, которые выявят новые профили предсимптоматических стадий случайное заболевание, которое может дать информацию в будущих исследованиях по первичной профилактике. Альтернативным или дополнительным результатом исследования является изучение возрастных явления, не определяющие болезнь.

Примеры, в которых анализ с использованием существующих наборов данных может быть предлагаемые в рамках этой программы включают, но не ограничиваются, следующее:

  • Какие клинические лабораторные отклонения / пороговые значения предшествовать и прогнозировать подверженность курению и некурящих хронической обструктивной болезни легких заболевание и отличить доклинические стадии ХЗП от бессимптомной, «Здоровый» контроль («холестерин ХОБЛ»)?
  • Какие показатели легочной перфузии и легочных сосудистых структур? которые отличают людей, у которых развивается легочная гипертензия, от тех, кто чего не делают в популяции высокого риска (серповидноклеточная анемия, склеродермия)?
  • Каковы метаболиты в сыворотке и моче недоношенных детей? младенцы, которые предсказывают тех, у кого разовьется тяжелая бронхолегочная дисплазия и / или легочная гипертензия?
  • Какова взаимосвязь между кишечником матери и / или ребенка? микробиом и астма в 5-6 лет?
  • Каково прогностическое значение максимально достигнутого легкого? функция и скорость снижения функции легких при возникновении ХОБЛ?
Раздел II.Информация о награде

Инструмент финансирования

Грант: механизм поддержки, предоставляющий деньги, имущество или обеим организациям, имеющим право на выполнение утвержденного проекта или деятельности.

Разрешенные типы приложений

Новый

ООР Глоссарий и Руководство по применению SF424 (R&R) предоставляют подробную информацию о эти типы приложений.

Доступные средства и ожидаемое количество наград

NHLBI намерена выделить 1 200 000 долларов США в 2015 финансовом году и 1 440 000 долларов США в 2016 финансовом году для финансирования до 6 наград.

Бюджет премии

Комбинированный бюджет прямых затрат на два года период проекта не может превышать 275 000 долларов США, при этом не более 125 000 долларов США напрямую затраты в первый год. Бюджеты приложений должны отражать фактические потребности предлагаемого проекта.

Срок реализации проекта

Объем предлагаемого проекта должен определять проектный период. Максимальный срок проекта - 2 года.

NIH предоставляет полисы как описан в NIH Применяется Заявление о политике предоставления грантов . к поданным заявкам и наградам, полученным в ответ на этот FOA.

Раздел III. Информация о праве на участие

1. Правомочные кандидаты

Допустимые организации

Высшие учебные заведения

  • Государственные / подконтрольные государству высшие учебные заведения
  • Частные высшие учебные заведения

Следующие типы высших учебных заведений всегда рекомендуется подавать заявку на поддержку NIH как государственную, так и частную ВУЗов:

  • Учреждения, обслуживающие латиноамериканцев
  • Колледжи и университеты (HBCU), исторически сложившиеся чернокожими,
  • Колледжи и университеты, находящиеся под племенным контролем (TCCU)
  • Обслуживающие учреждения коренных жителей Аляски и коренных жителей Гавайских островов
  • Обслуживание жителей островов Тихого океана и американских индейцев азиатского происхождения Учреждения (AANAPISI)

Некоммерческие организации, отличные от высших учебных заведений

  • Некоммерческие организации со статусом 501 (c) (3) IRS (кроме учреждений Высшее образование)
  • Некоммерческие организации без статуса 501 (c) (3) IRS (кроме организаций высшего образования)

Коммерческие организации

  • Коммерческие организации (кроме малого бизнеса)

Правительства

  • Органы власти города или поселка
  • Органы управления особых округов
  • Правительства племен индейцев / коренных американцев (признанные на федеральном уровне)
  • Правительства племен индейцев / коренных американцев (кроме федеральных Признанный)
  • Правомочные агентства федерального правительства
  • U.S. территория или владение

Прочие

  • Независимые школьные округа
  • Управление жилищного строительства / Управление жилищного строительства Индии
  • Племенные организации коренных американцев (кроме федеральных признанные племенные правительства)
  • Религиозные или общинные организации

Иностранные учреждения

Внешние (неамериканские) юридические лица (иностранные учреждения) являются не имеет права подавать заявку.
Не внутренние (неамериканские) компоненты организации США соответствуют критериям применять.
Посторонние компоненты, как определено в Заявление о политике в отношении грантов NIH , - разрешено .

Заявитель Организации

Организации-кандидаты должны заполнить и поддерживать после регистрации, как описано в Руководстве по применению SF 424 (R&R) чтобы иметь право подать заявку или получить награду.Все регистрации должны быть заполнено до подачи заявки. Регистрация может занять 6 недель и более, поэтому кандидатам следует начинать процесс регистрации, как только возможный. NIH Политика поздней подачи заявок на гранты гласит, что невыполнение завершение регистрации до установленного срока не является уважительной причиной для несвоевременное представление.

  • Дан и Брэдстрит Универсальная система нумерации (DUNS) - для всех регистраций требуется заявителям будет присвоен номер DUNS.После получения номера DUNS поступающие может начать регистрацию как SAM, так и eRA Commons. Такой же номер DUNS должен быть используется для всех регистраций, а также для заявки на грант.
  • Система управления наградами (SAM) (ранее CCR) - кандидаты должны заполнить и поддерживать активную регистрация, который требует обновления не реже одного раза в год . Процесс продления может требуют столько же времени, сколько и первоначальная регистрация.Регистрация SAM включает присвоение кода коммерческой и государственной организации (CAGE) для внутреннего организации, которым еще не был присвоен код CAGE.
  • eRA Commons - кандидаты должен иметь активный номер DUNS и регистрацию SAM для завершения Регистрация в eRA Commons. Организации могут зарегистрироваться в eRA Commons как они работают через свою SAM или регистрацию на Grants.gov. eRA Commons требует организации для определения хотя бы одного подписавшего должностного лица (SO) и хотя бы одного Учетная запись директора программы / главного исследователя (PD / PI) для подачи заявление.
  • Grants.gov - Кандидаты должны иметь активный номер DUNS и регистрацию SAM, чтобы завершите регистрацию на Grants.gov.

Программа Директора / Главные исследователи (PD (s) / PI (s))

Все PD / PI должны иметь учетную запись eRA Commons. PD (s) / PI (s) должны работать с должностными лицами своих организаций, чтобы: создать новую учетную запись или привязать существующую учетную запись к заявителю организация в eRA Commons.Если PD / PI также является подписывающим лицом организации, у них должно быть две разные учетные записи eRA Commons, по одной для каждой роли. Получение создание учетной записи eRA Commons может занять до 2 недель.

Соответствующие критериям лица (директор программы / главный исследователь)

Любое лицо, обладающее навыками, знаниями и ресурсами необходимо для проведения предлагаемого исследования в качестве директора (ов) программы / руководителя Исследователь (и) (PD (и) / PI (ы)) приглашен для работы с его / ее организацией, чтобы разработать заявку на поддержку.Лица из недостаточно представленных расовых и этнические группы, а также люди с ограниченными возможностями всегда рекомендуется подавать заявку на получение поддержки NIH.

Для учреждений / организаций, предлагающих несколько PD / PI, посетите страницу Multiple Политика директора программы / главного исследователя и подробные сведения о представлении в старшем / ключевом Профиль человека (расширенный) Компонент руководства по применению SF424 (R&R).

2. Распределение затрат

Этот FOA не требует разделения затрат, как определено в NIH. Заявление о политике предоставления грантов .

3. Дополнительная информация о праве на участие

Количество заявок

Организации-заявители могут подать более одной заявки, при условии, что каждое приложение отличается с научной точки зрения.

NIH не принимает дубликаты или сильно перекрывающиеся заявки находятся на рассмотрении одновременно. Это означает, что NIH будет не принимаю:

  • Новое заявление (A0), поданное до выдачи сводное заявление по результатам проверки перекрывающейся новой (A0) или повторной подачи (A1) приложение.
  • Заявка на повторную подачу (A1), которая подается до выдачи итогового отчета из обзора предыдущей новой (A0) заявки.
  • Приложение, которое существенно перекрывает другое заявка на рассмотрении апелляции первоначальной экспертной оценки (см. NOT-OD-11-101).

Кроме того, NIH не принимает повторные заявки (A1) заявление, поданное позднее, чем через 37 месяцев после подачи нового (A0) приложение, которое следует.NIH примет заявки:

  • К RFA заявки, которая была подана ранее как заявление по инициативе следователя, но не оплаченное;
  • Из инициированного следователем заявления, которое первоначально было поданы на RFA, но не оплачены; или
  • Заявки с измененным кодом грантовой деятельности.
Раздел IV. Информация о заявке и подаче

1. Запрос пакета приложений

Кандидатам необходимо загрузить приложение SF424 (R&R). пакет, связанный с этой возможностью финансирования, используя «Подать заявку на Грант в электронном виде »в этом FOA или следуя указаниям предоставляется в Грантах.губ.

2. Содержание и Форма подачи заявки

Крайне важно, чтобы кандидаты следовали инструкциям в SF424 (R&R) Руководство по применению, включая дополнительные Инструкции по подаче заявки на грант, за исключением случаев, когда указано в этом финансировании возможность объявления поступить иначе. Соответствие требованиям в Руководство по применению является обязательным и строго соблюдается. Приложения, которые несоблюдение этих инструкций может быть отложено или не принято для рассмотрение.

Для получения информации о подаче и получении заявок посетите Часто задаваемые вопросы. Задаваемые вопросы - руководство по подаче заявки, электронная подача гранта Приложения.

Письмо о намерениях

Хотя письмо о намерениях не требуется, оно не является обязательным, и не участвует в рассмотрении последующей заявки, информация содержащийся в нем, позволяет персоналу независимой комиссии оценить потенциальную рабочую нагрузку по проверке и спланируйте обзор.

К дате, указанной в Части 1.Обзор Информация, потенциальных кандидатов просят представить письмо о намерениях, которое включает следующую информацию:

  • Описательное название планируемой деятельности
  • Имя (а), адрес (а) и номер (а) телефона ПД (а) / ИП
  • Имена других ключевых сотрудников
  • Участвующие учреждения
  • Номер и название данной возможности финансирования

Письмо о намерениях следует направлять по адресу:

Директор Управления научного обозрения
Национальный институт сердца, легких и крови
6701 Рокледж Драйв, комната 7214
Bethesda, MD 20892-7924 ​​(почтовый индекс экспресс-почты: 20817)
Телефон: (301) 435-0270
Факс: 301-480-0730
Электронная почта: nhlbichiefreviewbranch @ nhlbi.nih.gov

Ограничения по страницам

Все ограничения страницы, описанные в приложении SF424 Путеводитель и таблица Необходимо соблюдать ограничения на количество страниц.

Инструкция по подаче заявки

Следующий раздел дополняет инструкции, содержащиеся в Руководство по применению SF424 (R&R) и должно использоваться для подготовки приложение к этому FOA.

SF424 (R&R) Крышка

Все инструкции в Руководстве по применению SF424 (R&R) должны соблюдаться.

SF424 (R&R) Расположение участков проекта / исполнения

Все инструкции в Руководстве по применению SF424 (R&R) должны соблюдаться.

SF424 (R&R) Прочая информация о проекте

Все инструкции в Руководстве по применению SF424 (R&R) должны соблюдаться.

SF424 (R&R) Профиль старшего / ключевого лица

Все инструкции в Руководстве по применению SF424 (R&R) должны соблюдаться.

Модульный бюджет

Все инструкции в Руководстве по применению SF424 (R&R) должны соблюдаться.

Дополнительный бюджет R&R

Все инструкции в Руководстве по применению SF424 (R&R) должны соблюдаться.

PHS 398 Приложение к титульной странице

Все инструкции в Руководстве по применению SF424 (R&R) должны соблюдаться.

План исследований PHS 398

Все инструкции в Руководстве по применению SF424 (R&R) необходимо соблюдать со следующими дополнительными инструкциями:

Исследования Стратегия: Кандидаты должны описать временные характеристики наборов клинических, физиологических, биологических и / или «омических» данных в наличии (e.g., частота выборки в течение какого промежутка времени), потенциал наборов данных, чтобы расширить текущие знания о доклинических характеристиках хронических заболевание легких, определение случая интересующего хронического заболевания легких, потенциал и стратегии объективного анализа открытий, а также влияние определение доклинического профиля для будущих исследований в области первичной профилактики. В вопрос и план исследования должны отличаться от тех, которые поддерживаются когортой. оригинальное исследование.Ожидается, что заявитель предложит исследование дизайн, который будет распознавать отклонения от нормы, приводящие к случайным случаям болезнь по возрастным признакам бессимптомных контролей. Кандидатам необходимо будет обосновать достоверность данных, полученных от когорты, способность оценивать процесс заболевания от бессимптомного / здорового до пресимптоматическое состояние и проявление ХЗП, а также возможность выявления новых доклинических признаков ХЗЛ по образцу размер.

Краткосрочные поисковые эпидемиологические исследования с использованием существующие многомерные когорты, у которых есть доступные наборы человеческих данных, включая предсимптоматические стадии хронических заболеваний легких входят в сферу охвата. Примеры такие когорты включают, но не ограничиваются, когорты рождения, NIH или не-NIH поддерживаемые клинические испытания или наблюдательные когорты здоровых и / или больных, большие данные организаций здравоохранения и т. д. Мы ожидаем эпидемиологических исследований легких заболеваний с акцентом на первичную профилактику, определение списка предсимптоматические фенотипы как потенциальные цели для первичной профилактики, и создание данных, достаточных для создания новых исследовательских приложений (R01) в этом площадь.

Проекты, включающие любые исследования / наборы данных на животных, будут считается не отвечающим требованиям и не будет рассматриваться.

Письма поддержки: Если данные недоступны для публичного доступа, заявители должны приложить письмо поддержки, подтверждающее, что следователь имеет доступ к данным (конфиденциальным и / или неконфиденциальным).

Ресурс План совместного использования : Физические лица должны соблюдать инструкции для планов совместного использования ресурсов (план обмена данными, модель совместного использования Организмы и исследования ассоциации генома (GWAS)), как предусмотрено в SF424. (R&R) Руководство по применению.

Приложение: Не используйте Приложение для обхода ограничений по количеству страниц. Следовать все инструкции для Приложения, как описано в SF424 (R&R) Руководство по применению.

Отчет о плановом зачислении

При проведении клинических исследований соблюдайте все инструкции. для заполнения отчетов о запланированном зачислении, как описано в SF424 (R&R) Руководство по применению.

PHS 398 Отчет о совокупном включении

При проведении клинических исследований соблюдайте все инструкции. для заполнения отчета о совокупном включении, как описано в SF424 (R&R) Руководство по применению.

3. Сроки и время подачи

Часть I. Обзор Информация содержит информацию о ключевых датах. Кандидатам рекомендуется подавать заявки до установленного срока, чтобы у них было время подать заявку исправления, которые могут потребоваться для успешной отправки.

Организации должны подавать заявки на Grants.gov (онлайн-портал для поиска и подачи заявок на гранты). по всем федеральным агентствам). Затем кандидаты должны заполнить заявку. процесс, отслеживая статус заявки в eRA Commons, электронной системе NIH для получения грантов. администрация.Системы NIH и Grants.gov проверяют заявку на соответствие множеству инструкции по подаче заявки. Ошибки должны быть исправлены и измененная / исправленная заявка должна быть отправлена ​​на Grants.gov одновременно с подачей заявки или до нее. срок оплаты. Если Измененная / Исправленная заявка подана после крайний срок, заявка будет рассмотрена с опозданием.

Претендентов несут ответственность за просмотр своей заявки до установленного срока в eRA Commons для обеспечения точной и успешной подачи.

Информация о процессе подачи и определение Своевременная подача предусмотрена в Руководстве по применению SF424 (R&R).

4. Межправительственный обзор (E.O. 12372)

Данная инициатива не подлежит межправительственному рассмотрение.

Все награды NIH регулируются условиями и стоимостью принципы и другие соображения, описанные в NIH Заявление о политике предоставления грантов .

Расходы до присуждения контракта допустимы только в соответствии с описанием NIH. Заявление о политике предоставления грантов .

6. Прочие требования к подаче и Информация

Заявки необходимо подавать в электронном виде после инструкции, описанные в Руководстве по применению SF424 (R&R). Бумажные заявки не принимаются.

Кандидаты должны заполнить все необходимые регистрации до истечения срока подачи заявки. Раздел III. Информация о праве на участие содержит информацию о регистрации.

Для получения помощи с электронной заявкой или для получения дополнительной информации об электронной подаче процесса, посетите Применение В электронном виде.

Важно напоминания:
Все PD / PI должны включать свой идентификатор eRA Commons в Поле учетных данных компонента профиля старшего / ключевого лица SF424 (R&R) Пакет приложений . Отказ зарегистрироваться в Общинном фонде и включение действительного идентификатора PD / PI Commons в поле учетных данных предотвратит успешная подача электронного заявления в NIH. См. Раздел III настоящего Закона о защите данных для получения информации о требования к регистрации.

Организация-заявитель должна убедиться, что номер DUNS, который она предоставляет на приложение - это тот же номер, который используется в профиле организации в eRA Commons и Систему управления наградами. Дополнительная информация может можно найти в Руководстве по применению SF424 (R&R).

Подробнее советы по предотвращению распространенных ошибок.

По получении заявки будут оцениваться на предмет полнота Центром научного обзора и отзывчивость Национальным Институт сердца, легких и крови (NHLBI), НАЦИОНАЛЬНЫЕ ИНСТИТУТЫ ЗДРАВООХРАНЕНИЯ США.Неполные и / или не отвечающие приложения не будут рассмотрено.

Кандидаты должны следовать инструкциям для материалы после отправки, как описано в NOT-OD-13-030.

Раздел V. Информация об обзоре приложения

Будут рассмотрены только критерии проверки, описанные ниже. в процессе обзора. В рамках миссии NIH, все заявки, поданные в NIH в поддержку биомедицинских и поведенческих исследования оцениваются на предмет научных и технических достоинств коллегой NIH. система обзора.

Для этого конкретного объявления обратите внимание на следующее:

R21 исследовательский / опытно-конструкторский грант поддерживает исследование новых научных идей или новых модельных систем, инструменты или технологии, которые могут оказать существенное влияние на биомедицинские или биоповеденческие исследования. Заявка на грант R21 не требует иметь обширный справочный материал или предварительную информацию. Соответственно, рецензенты сосредоточат свою оценку на концептуальной основе, уровне инновации и потенциал для значительного расширения наших знаний или понимание.Соответствующее обоснование предлагаемой работы может быть предоставлено с помощью ссылок на литературу, данных из других источников или, когда доступны на основе данных, созданных исследователем. Предварительных данных нет. требуется для приложений R21; однако они могут быть включены, если таковые имеются.

Общее воздействие

Рецензенты предоставят общую оценку воздействия, чтобы отразить их оценка вероятности того, что проект окажет устойчивую, сильное влияние на исследуемую область (области) исследования, принимая во внимание следуя критериям обзора и дополнительным критериям обзора (применительно к проект предложен).

Критерии оценки по шкале

Рецензенты рассмотрят каждый из приведенных ниже критериев рецензирования в определение научных достижений, и дайте каждому отдельную оценку. An приложение не должно быть сильным во всех категориях, чтобы иметь имеют большое научное значение. Например, проект, который по своей природе не инновации могут иметь важное значение для развития области.

Значение

Решает ли проект важную проблему или критический барьер для прогресса в этой области? Если цели проекта достигнуты, как научные знания, технические возможности и / или клинические практика быть улучшена? Как успешное выполнение целей изменит концепции, методы, технологии, лечение, услуги или профилактические вмешательства, которые продвигают эту область? Может ли приложение расширить текущие знания о доклинических профилях хронических заболеваний легких?

Следователь (и)

Являются ли PD / PI, сотрудники и другие исследователи хорошо подходят для проекта? Если исследователи на ранней стадии или новички Следователи, или на ранних этапах независимой карьеры, имеют ли они соответствующий опыт и подготовка? Если установлено, продемонстрировали ли они постоянный отчет о достижениях, которые продвинули их области? Если проект является совместным или мульти-PD / PI, есть ли у исследователей дополнительная и интегрированная экспертиза; их лидерский подход, управление и организационная структура, подходящие для проекта?

Инновации

Осуществляет ли приложение вызов и стремится к изменению текущие исследования или парадигмы клинической практики за счет использования новых теоретических концепции, подходы или методологии, инструменты или вмешательства? Находятся концепции, подходы или методологии, инструменты или вмешательства Роман для одной области исследований или роман в широком смысле? Утонченность, улучшение или новое применение теоретических концепций, подходов или предлагаемые методологии, инструментарий или вмешательства? Приложение имеют потенциал для беспристрастного открытия новых доклинических профилей хроническое заболевание легких?

Подход

- это общая стратегия, методология и анализ аргументированы и подходят для достижения конкретных целей проекта? Возможные проблемы, альтернативные стратегии и критерии успеха представлены? Если проект находится на ранней стадии разработки, будет ли Стратегия определяет осуществимость и особенно рискованные аспекты будут удалось?

Если в проекте участвуют люди и / или клинические исследования, определенные NIH, Планируется ли решение 1) защиты людей от исследований? риски, и 2) включение (или исключение) лиц на основании пол / пол, раса и этническая принадлежность, а также включение или исключение дети, оправданные с точки зрения научных целей и стратегии исследования предложил? В приложении четко определен план по выявлению новых профилей предсимптоматического заболевания легких?

Окружающая среда

Будет ли научная среда, в которой работают будет сделано способствовать вероятности успеха? Институциональные поддержка, оборудование и другие физические ресурсы, доступные исследователям адекватно предлагаемому проекту? Будет ли проект выигрывать от уникальных особенности научной среды, тематических групп или совместных договоренности?

Дополнительные критерии проверки

В зависимости от предложенного проекта рецензенты будут оцените следующие дополнительные элементы при определении научных и технические достоинства, и в предоставлении общей оценки воздействия, но не дает отдельные баллы по этим предметам.

Средства защиты для людей

Для исследований, в которых участвуют люди, но не включать одну из шести категорий исследований, которые не подпадают под 45 CFR Часть 46, комитет оценит обоснованность участия человека. субъектов и предлагаемые меры защиты от исследовательского риска, связанного с их участие в соответствии со следующими пятью критериями обзора: 1) риск для субъектов, 2) адекватность защиты от рисков, 3) потенциальные выгоды для субъектов. и другие, 4) важность получаемых знаний, и 5) данные и безопасность. мониторинг клинических испытаний.

Для исследований, в которых участвуют люди и которые соответствуют критериям одного или больше из шести категорий исследований, которые не подпадают под действие 45 CFR Part 46, комитет оценит: 1) обоснованность исключения, 2) человеческие вовлеченность и характеристики субъектов; 3) источники материалов. Для дополнительную информацию по обзору раздела «Человек-субъект» см. руководящие принципы для обзора человеческих субъектов.

Включение женщин, меньшинств и детей

Когда в предлагаемом проекте участвуют люди и / или клинических исследований, определенных NIH, комитет оценит предложенные планы включения (или исключения) лиц на основе пол / пол, раса и этническая принадлежность, а также включение (или исключение) детям, чтобы определить, оправдано ли это с точки зрения научных целей и предложенная стратегия исследования.Для получения дополнительной информации по обзору В разделе «Включение», пожалуйста, обратитесь к Руководству для обзора включения в клинические исследования.

Позвоночные животные

Не применимо

Биологические опасности

Рецензенты оценят, соответствуют ли материалы или процедуры предложенные потенциально опасны для исследовательского персонала и / или окружающей среды, и при необходимости определить, предлагается ли адекватная защита.

Повторная подача

Не применимо

Продления

Не применимо

Редакции

Не применимо

Дополнительная проверка

В зависимости от предложенного проекта рецензенты будут рассмотрите каждый из следующих пунктов, но мы не будем выставлять оценки по этим пунктам, и не должны учитывать их при оценке общего воздействия.

Заявки от иностранных организаций

Не применимо

Выборочные исследования агента

Рецензенты оценят информацию, представленную в этот раздел приложения, в том числе: 1) Выбор агента (ов) для использования в предлагаемое исследование, 2) статус регистрации всех организаций, в которых выберите Будет использован агент (ы), 3) процедуры, которые будут использоваться для мониторинга владение, использование и передача Избранных агентов, и 4) планы для соответствующих биобезопасность, биологическое сдерживание и безопасность выбранных агентов.

Планы совместного использования ресурсов

Рецензенты прокомментируют следующие Планы совместного использования ресурсов или причины отказа от использования следующих типов ресурсы, разумны: 1) Данные План совместного использования; 2) Совместное использование Модельные организмы; и 3) Широкий геном Ассоциативные исследования (GWAS).

Бюджет и период поддержки

Рецензенты рассмотрят, насколько бюджет и запрашиваемый период поддержки полностью обоснован и разумен в отношении Предлагаемое исследование.

2. Процесс рассмотрения и отбора

Заявки будут оцениваться на научно-технические заслуги соответствующей группы (групп) научного обзора, созванной NHLBI, в соответствие с коллегой NIH пересмотреть политику и процедуры, используя заявленный обзор критерии. Назначение в группу научного обзора будет показано в eRA. Commons.

В рамках научной экспертной оценки всех заявок:

  • Могут пройти процесс отбора, в котором только те заявки считается имеющим высшие научные и технические заслуги (обычно высшие половина заявок находится на рассмотрении) будут обсуждены и оценены общие последствия счет.
  • Получим письменную критику.

Апелляции первичной экспертной оценки не принимаются для заявок, поданных в ответ на этот FOA.

Заявки будут переданы в соответствующий NIH Институт или Центр. Заявки будут соревноваться за свободные средства со всеми другие рекомендуемые заявки, представленные в ответ на этот FOA. Следующий первоначальная экспертная оценка, рекомендуемые заявки получат второй уровень рассмотрение Консультативным советом NHLBI.Следующее будет рассмотрено в принятие решений о финансировании:

  • Научно-техническая ценность предлагаемого проекта как определяется научным экспертным обзором.
  • Соответствие предложенного проекта программным приоритетам.

3. Ожидаемые даты объявления и награждения

После завершения экспертной оценки заявки PD / PI будет иметь доступ к его или ее Краткому заявлению (письменной критике) через eRA Commons.

Информация о рассмотрении заявок доступно в NIH Заявление о политике предоставления грантов .

Раздел VI. Информация об администрации награды

1. Уведомления о присуждении

Если заявка находится на рассмотрении для получения финансирования, NIH запросит у заявителя своевременную информацию, поскольку описан в NIH Заявление о политике предоставления грантов .

Будет предоставлено официальное уведомление в форме Уведомления о награждении (NoA). организации-заявителя для успешных заявок.NoA, подписанный сотрудник по управлению грантами является разрешающим документом и будет отправлен через электронное письмо должностному лицу получателя гранта.

Победители конкурса должны соблюдать все ограничения финансирования, описанные в Разделе IV.5. Ограничения на финансирование. Выбор заявки на награду не является разрешением на начало выступления. Любой расходы, понесенные до получения NoA, несет получатель. Эти затраты могут быть возмещены только в той степени, в которой они считаются допустимыми до присуждения контракта.

Любая заявка, присужденная в ответ на этот FOA, будет регулироваться условиями и условия, указанные в Премии Условия и информация для веб-сайта NIH Grants. Сюда входят любые последнее законодательство и политика, применимые к наградам, которые выделены на этом Веб-сайт.

2. Административная и национальная политика Требования

Все гранты NIH и соглашения о сотрудничестве включают NIH Заявление о политике предоставления грантов как часть NoA.Для этих условий награждения, см. NIH Заявление о политике предоставления грантов Часть II: Условия предоставления грантов NIH, Подчасть A: Общие и Часть II: Условия предоставления грантов NIH, подраздел B: Условия предоставления Конкретные типы грантов, получателей грантов и мероприятий. Больше информации предоставлено на Премии Условия и информация для грантов NIH.

Условия соглашения о сотрудничестве

Не применимо

3.Отчетность

При участии нескольких лет потребуются лауреаты подавать годовой отчет о неконкурентном прогрессе (PHS 2590 или RPPR) и финансовую отчетность в соответствии с требованиями NIH Заявление о политике предоставления грантов .

Заключительный отчет о проделанной работе, изобретение ведомости, а часть данных о расходах в Федеральном финансовом отчете требуется для закрытия награды, как описано в NIH Заявление о политике предоставления грантов .

Федеральный закон о финансовой отчетности и прозрачности 2006 (Закон о прозрачности), включает требование для получателей федеральных грантов. сообщать информацию о суб-вознаграждениях первого уровня и вознаграждениях руководителей по грантам федеральной помощи, выданным в 2011 финансовом году или позже. Все призеры применимых грантов NIH и соглашений о сотрудничестве необходимо сообщать в Федеральную систему отчетности по суб-наградам (FSRS), доступную на сайте www.fsrs.gov, по всем суб-премиям на сумму свыше 25 000 долларов.Посмотреть NIH Заявление о политике предоставления грантов для получения дополнительной информации об этой отчетности. требование.

Раздел VII. Контакты агентства

Мы приветствуем запросы относительно этой возможности финансирования и приветствуем возможность ответить на вопросы потенциальных кандидатов.

Контакты для подачи заявок

Служба поддержки eRA Commons (Вопросы по eRA Commons регистрация, подача и отслеживание заявки, система документирования проблемы, которые угрожают подаче в установленный срок, проблемы с отправкой)
Телефон: 301-402-7469 или 866-504-9552 (бесплатно)
Поиск помощи в Интернете: https: // grants.nih.gov/support/index.html
Эл. Почта: [email protected]

Grants.gov Служба поддержки клиентов (Вопросы относительно регистрации и подачи заявок на Grants.gov, загрузки форм и пакеты приложений)
Контактный центр Телефон: 800-518-4726
Эл. Почта: [email protected]

GrantsInfo (Вопросы относительно инструкций по подаче заявки и процесс поиска грантовых ресурсов NIH)
Телефон: 301-710-0267
Электронная почта: GrantsInfo @ nih.правительство

Контактное лицо по научным / исследовательским вопросам

Кэрол Дж. Блейсделл, доктор медицины
Национальный институт сердца, легких и крови (NHLBI)
Телефон: 301-435-0222
Эл. Почта: [email protected]

Патрисия Ноэль, доктор философии.
Национальный институт сердца, легких и крови (NHLBI)
Телефон: 301-435-0202
Эл. Почта: [email protected]

Контакты для экспертной оценки

Директор Управления научного обозрения
Национальный институт сердца, легких и крови (NHLBI)
Телефон: 301-435-0270
Электронная почта: nhlbichiefreviewbranch @ nhlbi.nih.gov

Контактное лицо (-а) по финансам / управлению грантами

Энтони Агрести
Национальный институт сердца, легких и крови (NHLBI)
Телефон: 301-435-0166
Эл. Почта: [email protected]

Раздел VIII. Дополнительная информация

Недавно выданный полис trans-NIH уведомления могут повлиять на подачу вашего заявления. Полный список политик уведомления, опубликованные NIH, представлены в NIH Справочник по грантам и контрактам .Все вознаграждения регулируются условиями, принципами стоимости и прочими соображения, изложенные в Заявлении о политике предоставления грантов NIH.

Полномочия и правила

Награды выдаются с разрешения Разделов 301 и 405 Закона об общественном здравоохранении с поправками (42 USC 241 и 284) и согласно Федеральные правила 42 CFR, часть 52 и 45 CFR, части 74 и 92.

hl - Профиль компании Hecla Mining

Ценообразование

Сегодня

Низкий

98 9095 Co объявляет о предварительном производстве серебра и золота во втором квартале

Предыдущее Закрыть

5.52

Открыто

5,74

Объем

4,948,050

3M AVG Объем сегодня

150.97 150.97 150.97 150.97 5,69

Высокий уровень за 52 недели

9,44

Низкий уровень за 52 недели

4,32

Общие выходы (MIL)

Рыночная капитализация (MIL)

2,958,74

Форвардное соотношение цены и качества

31,01

Дивиденды (% доходности)

99

3,62

Цена к прибыли (TTM)

88,23

Цена до продаж (TTM)

Цена к резервированию (MRQ)

1,72

Отношение цены к денежному потоку (TTM)

13,98

Всего заемного капитала 9704 30.44

LT Debt Debt Debt Debt To Equity (MRQ)

30.08

Return on Investment (TTM)

1.36

Return on Equity (TTM)

Котировки и финансовые данные Refinitiv. Данные об эффективности фонда предоставлены Lipper. Все котировки задерживаются минимум на 15 минут.

Изобразительное искусство | Диплом | Международный бакалавриат®

Изобразительное искусство является неотъемлемой частью повседневной жизни, пронизывая все уровни человеческого творчества, выражения, общения и понимания.

Они варьируются от традиционных форм, встроенных в местные и более широкие сообщества, общества и культуры, до разнообразных и расходящихся практик, связанных с новыми, возникающими и современными формами визуального языка. Они могут иметь социально-политическое значение, а также иметь ритуальную, духовную, декоративную и функциональную ценность; в одних случаях они могут быть убедительными и подрывными, в других - просветительскими и воодушевляющими. Мы ценим изобразительное искусство не только тем, как мы создаем изображения и предметы, но и тем, как мы ценим, наслаждаемся, уважаем и реагируем на методы создания искусства других людей со всего мира.Теории и практики в изобразительном искусстве динамичны и постоянно меняются и связывают многие области знаний и человеческого опыта через индивидуальные и совместные исследования, творческое производство и критическую интерпретацию.

Курс изобразительного искусства Дипломной программы IB побуждает студентов бросить вызов своим творческим и культурным ожиданиям и ограничениям. Это наводящий на размышления курс, в котором учащиеся развивают аналитические навыки решения проблем и дивергентного мышления, работая над повышением технических навыков и уверенности в себе как творцы искусства.Ожидается, что помимо изучения и сравнения изобразительного искусства с разных точек зрения и в разных контекстах, студенты будут участвовать, экспериментировать и критически размышлять над широким спектром современных практик и средств массовой информации. Курс предназначен для студентов, которые хотят продолжить изучение изобразительного искусства в высших учебных заведениях, а также для тех, кто стремится к обогащению на протяжении всей жизни с помощью изобразительного искусства.

Поддерживая формулировку миссии Международного бакалавриата и профиль учащегося, курс побуждает студентов активно изучать изобразительное искусство в различных местных, региональных, национальных, международных и межкультурных контекстах.Благодаря исследованиям, исследованиям, размышлениям и творческому применению студенты, изучающие изобразительное искусство, начинают ценить выразительное и эстетическое разнообразие окружающего мира, становясь критически информированными создателями и потребителями визуальной культуры.

Основные характеристики учебной программы модели

Чтобы полностью подготовить учащихся к требованиям заданий по оцениванию, учителя должны обеспечить, чтобы в их планировании учитывались все виды деятельности программы, описанные ниже, содержание и направленность которых не предписаны.Студенты должны исследовать

ВИЗУАЛЬНОЕ ИСКУССТВО В КОНТЕКСТЕ

МЕТОДЫ ВИЗУАЛЬНОГО ИСКУССТВА

СВЯЗЬ
ВИЗУАЛЬНОЕ ИСКУССТВО

Теоретическая
Практика

Студенты исследуют и сравнивают работы художников из разных культурных контекстов. Студенты рассматривают контексты, влияющие на их собственную работу и работу других.

Учащиеся изучают различные техники создания искусства. Студенты исследуют и сравнивают, как и почему развивались различные методы и задействованные процессы.

Студенты изучают способы общения с помощью визуальных и письменных средств. Студенты делают художественный выбор о том, как наиболее эффективно передать знания и понимание.

Художественная
Практика

Студенты творят искусство в процессе исследования, критического мышления и экспериментирования с методами.Студенты применяют определенные методы в своей развивающей работе.

Студенты экспериментируют с различными материалами и изучают методы создания искусства. Учащиеся развивают концепции посредством процессов, основанных на навыках, методах и средствах массовой информации.

Студенты создают произведение искусства в процессе размышления и оценки, демонстрируя синтез навыков, средств массовой информации и концепции.
Кураторская
практика

Студенты развивают осознанную реакцию на работы и выставки, которые они видели и пережили.Студенты начинают формулировать личные намерения для создания и демонстрации своих собственных произведений искусства.

Студенты оценивают, как их текущая работа передает смысл и цель. Студенты рассматривают природу «выставки» и думают о процессе отбора и потенциальном влиянии своей работы на разные аудитории.

Студенты отбирают и представляют на выставку решенные работы. Студенты объясняют, как связаны произведения. Учащиеся обсуждают, как художественные суждения влияют на общую презентацию.

Ключевые особенности модели оценки

  • Доступен на стандартном (SL) и более высоком уровне (HL)
  • Минимальное установленное количество часов - 150 для SL и 240 для HL
  • Студенты оцениваются как внешне, так и внутренне
Задачи внешней оценки SL HL

Задача 1: Сравнительное исследование

  • Студенты анализируют и сравнивают различные работы разных художников.Это независимое критическое и контекстное исследование исследует произведения искусства, предметы и артефакты из различных культурных контекстов.
20% 20%
На SL: сравните не менее 3 различных работ не менее 2 разных художников с комментариями на 10–15 страницах. At HL: As SL плюс размышление о том, в какой степени на их работу и методы повлияло какое-либо из исследованных произведений искусства / художников (3-5 страниц).

Задача 2: портфель процессов

  • Студенты представляют тщательно отобранные материалы, свидетельствующие об их экспериментах, исследованиях, манипуляциях и совершенствовании различных видов изобразительного искусства в течение двухлетнего курса.
40% 40%
На SL: 9–18 страниц. Представленная работа должна быть как минимум в двух различных художественных формах. В HL: 13–25 страниц. Представленные работы должны быть представлены как минимум в трех различных художественных формах.

Задание внутренней оценки SL HL

Задача 3: Выставка

  • Студенты представляют для оценки выбранные работы с выставкой.Отобранные произведения должны демонстрировать свидетельства их технических достижений во время курса изобразительного искусства и понимание использования материалов, идей и практик, подходящих для визуального общения.
40% 40%
На SL: 4–7 штук с выставочным текстом для каждой. Кураторское обоснование (максимум 400 слов). В HL: 8–11 работ с выставочным текстом для каждой. Кураторское обоснование (максимум 700 слов)

Узнайте больше об изобразительном искусстве на семинаре DP для учителей.

Сравнительный анализ профилей экспрессии генов для нескольких типов мигрирующих клеток определяет регуляторы миграции клеток.

Миграция клеток - это инструментальный процесс, который обеспечивает правильное расположение клеток для поддержки спецификации различных типов тканей во время развития. Чтобы получить представление, мы использовали сортировку активируемых флуоресценцией клеток (FACS), чтобы выделить два типа мигрирующих клеток из эмбриона Drosophila : клетки каудальной висцеральной мезодермы (CVM), предшественники продольных мышц кишечника и гемоциты (HCs), Дрозофила эквивалент клеток крови.~ 350 генов были идентифицированы из каждого из отсортированных образцов с использованием RNA-seq, и гибридизация in situ использовалась для подтверждения экспрессии в каждом типе клеток или, альтернативно, в других взаимодействующих, совместно отсортированных типах клеток. Для начала были сопоставлены два набора данных профилирования экспрессии генов, чтобы определить регуляторы клеточной миграции, которые потенциально имеют общее действие. 73 гена присутствовали в профилях экспрессии как клеток CVM, так и гена HC, включая гомеодомен-1 фактора транскрипции «цинковый палец» ( zfh2 ).Сравнения с профилями экспрессии генов пограничных клеток Drosophila , которые мигрируют во время оогенеза, имели более ограниченное перекрытие: только гены neyo ( neo ) и singed ( sn ) экспрессируются в пограничных клетках как а также клетки CVM и HCs соответственно. Neo кодирует белок с доменом Zona pellucida, связанный с клеточной полярностью, а sn кодирует белок, связывающий актин. Тканеспецифическая экспрессия РНКи в сочетании с живым изображением in vivo была использована для подтверждения клеточно-автономной роли zfh2 и neo в поддержке миграции клеток CVM, тогда как предыдущие исследования продемонстрировали роль Sn в поддержке миграции HC.Кроме того, были проведены сравнения с мигрирующими клетками позвоночных. Было обнаружено, что семь генов экспрессируются клетками нервного гребня кур, клетками CVM и HC, включая белки и протеазы внеклеточного матрикса (ECM). Таким образом, мы показываем, что гены, общие для клеток CVM, HCs и других мигрирующих типов клеток, могут помочь идентифицировать регуляторы миграции клеток. Наш анализ показывает, что neo в дополнение к zfh2 и sn , изученные ранее, влияют на миграцию клеток.Это исследование также предполагает, что модификация внеклеточной среды может быть фундаментальным требованием для клеток, которые претерпевают миграционное поведение с потоком клеток.

Крепежные детали HI-LOK ™ ️ (HI LOK ™ ️) | Джет-Тек

HI-LOK - зарегистрированная торговая марка Hi-Shear Corporation. Самую последнюю версию рисунков ниже можно найти по адресу https://www.lisi-aerospace.com/en/. Штифты HI-LOK обычно используются в приложениях, требующих высокой прочности на растяжение в экстремальных условиях.Штифты HI-LOK и хомуты HI-LOK имеют чрезвычайно точные размеры, благодаря чему крепежные детали HI-LOK широко используются в космической, военной и коммерческой авиации. Штифты HI-LOK и хомуты HI-LOK имеют резьбу и требуют общих установочных инструментов, что упрощает установку и снятие крепежных элементов HI-LOK.

HI-LOK - это простая двухкомпонентная застежка, разработанная для достижения в одной универсальной системе конструктивных особенностей, соответствующих многим современным требованиям аэрокосмической сборки. Стабильный крутящий момент на каждой установленной застежке достигается за счет совместной работы интегрированных функций системы.Тщательно отрегулированная канавка для отрыва в самоблокирующейся манжете HI-LOK обеспечивает равномерные значения предварительного натяга за счет отделения при достижении правильного уровня крутящего момента. Этот контролируемый предварительный натяг каждого HI-LOK TM в конструкции значительно увеличивает усталостную долговечность планера по сравнению с другими системами крепления, в том числе с обжимным кольцом.

HI-LOK TM закручен. Конструкция с автоматическим отрывом манжеты гарантирует это и устраняет необходимость в проверке крутящего момента.Как высокоэффективная и надежная система.

В качестве универсального крепежа конструкция HI-LOK TM позволяет делать больше с меньшими затратами, решая серьезные проблемы и обеспечивая высокое сопротивление усталости без ущерба для прочности. Легкий хомут HI-LOK TM дополнительно способствует снижению веса по сравнению с обычными системами гаек и болтов с одинаковыми прочностными характеристиками. Система HI-LOK TM , производимая в широком диапазоне размеров и комбинаций материалов, предлагает конструкторам готовое решение для множества проблем сборки.

Другие штифты HI-LOK

Хомуты HI-LOK

Руководство по выбору стандартного и кованого воротника:

Примечания: * Увеличенные хомуты могут использоваться с штифтами меньшего размера.

** обозначает конфигурацию хомута кованого типа.

Хомуты HI-LOK изготовлены в соответствии со спецификацией высокоскоростного сдвига 345.

Все опубликовано Ошейники HI-LOK

Механические стопорные штифты HI-LOK

Хомуты с механическим замком HI-LOK

Метрические штифты HI-LOK

Метрические хомуты HI-LOK

Dueler HL Alenza | Шина для грузовиков с бесшумной и плавной ездойDueler HL ALENZA

Артикульный номер 000863

Описание услуги 113

Диапазон нагрузки

Рейтинг скорости Т

Стиль боковины ЧЕРНАЯ СТЕНА

Номер статьи 000863

Утвержденная ширина обода 11/32 дюйма

Вес шин 37,692

Ограниченная гарантия по пробегу N / A миль

Рекомендуемая производителем розничная цена 191 доллар.99ea.

Артикульный номер 133986

Описание услуги 113

Диапазон нагрузки

Рейтинг скорости ЧАС

Стиль боковины ЧЕРНАЯ СТЕНА

Номер статьи 133986

Утвержденная ширина обода 12/32 дюйма

Вес шин 41,3

Ограниченная гарантия по пробегу 65 тыс. Миль

Рекомендуемая производителем розничная цена 207 долларов.99ea.

Артикульный номер 2000862

Описание услуги 113

Диапазон нагрузки

Рейтинг скорости Т

Стиль боковины АННОТАЦИЯ БЕЛЫЕ БУКВЫ

Номер статьи 2000862

Утвержденная ширина обода 11/32 дюйма

Вес шин 38,43

Ограниченная гарантия по пробегу N / A миль

Рекомендуемая производителем розничная цена 189 долларов.99ea.

Артикульный номер 2000863

Описание услуги 113

Диапазон нагрузки

Рейтинг скорости Т

Стиль боковины ЧЕРНАЯ СТЕНА

Номер статьи 2000863

Утвержденная ширина обода 11/32 дюйма

Вес шин 37,692

Ограниченная гарантия по пробегу N / A миль

Рекомендуемая производителем розничная цена 180 долларов.99ea.

Артикульный номер 2007156

Описание услуги 107

Диапазон нагрузки

Рейтинг скорости ЧАС

Стиль боковины ЧЕРНАЯ СТЕНА

Номер статьи 2007156

Утвержденная ширина обода 12/32 дюйма

Вес шин 38,743

Ограниченная гарантия по пробегу N / A миль

Рекомендуемая производителем розничная цена 203 доллара.99ea.

Артикульный номер 058574

Описание услуги 111

Диапазон нагрузки

Рейтинг скорости ЧАС

Стиль боковины ЧЕРНАЯ СТЕНА

Номер статьи 058574

Утвержденная ширина обода 12/32 дюйма

Вес шин 41,6

Ограниченная гарантия по пробегу 65 тыс. Миль

Рекомендуемая производителем розничная цена 214 долларов.99ea.

Артикульный номер 2053967

Описание услуги 111

Диапазон нагрузки

Рейтинг скорости S

Стиль боковины ЧЕРНАЯ СТЕНА

Номер статьи 2053967

Утвержденная ширина обода 12/32 дюйма

Вес шин 42,524

Ограниченная гарантия по пробегу N / A миль

Рекомендуемая производителем розничная цена 178 долларов.99ea.

Артикульный номер 2058574

Описание услуги 111

Диапазон нагрузки

Рейтинг скорости ЧАС

Стиль боковины ЧЕРНАЯ СТЕНА

Номер статьи 2058574

Утвержденная ширина обода 12/32 дюйма

Вес шин 41,6

Ограниченная гарантия по пробегу N / A миль

Рекомендуемая производителем розничная цена 196 долларов.99ea.

Артикульный номер 053984

Описание услуги 110

Диапазон нагрузки

Рейтинг скорости ЧАС

Стиль боковины ЧЕРНАЯ СТЕНА

Номер статьи 053984

Утвержденная ширина обода 11/32 дюйма

Вес шин 43,6

Ограниченная гарантия по пробегу 65 тыс. Миль

Рекомендуемая производителем розничная цена 214 долларов.99ea.

Артикульный номер 2023716

Описание услуги 110

Диапазон нагрузки

Рейтинг скорости ЧАС

Стиль боковины ЧЕРНАЯ СТЕНА

Номер статьи 2023716

Утвержденная ширина обода 10/32 дюйма

Вес шин 43,67

Ограниченная гарантия по пробегу N / A миль

Рекомендуемая производителем розничная цена 266 долларов.99ea.

Артикульный номер 2003012

Описание услуги 114

Диапазон нагрузки

Рейтинг скорости ЧАС

Стиль боковины ЧЕРНАЯ СТЕНА

Номер статьи 2003012

Утвержденная ширина обода 12/32 дюйма

Вес шин 48,68

Ограниченная гарантия по пробегу N / A миль

Рекомендуемая производителем розничная цена 216 долларов.

Вам может понравится

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
