Технический и коммерческий учет электроэнергии на предприятии

Постоянный рост стоимости такого ресурса как электроэнергия, требует обеспечивать возможность поиска способов снижения уровня потребления данного вида ресурса. Достаточно эффективно разрешает данную проблему применение таких способов, как, например, технический учет электроэнергии в совокупности с системами коммерческого учёта электрической энергии.

Технический учет электроэнергии

Под техническим учётом электроэнергии понимают учёт электроэнергии, которая вырабатывается, передаётся и потребляется на конкретном предприятии, в целях осуществления эффективного контроля и различных нужд технического характера.

Современный технический учёт электроэнергии обладает целым рядом специфических особенностей непосредственного применения, к которым в том числе, относятся:

• сбор и обработка информации получаемой с большого количества счётчиков учета электрической энергии;
• формирование отчётов разного типа;
• доступ к получаемым данным большого количества специалистов;
• ведение обширной базы данных;
• и многое другое.

Применение систем технического учёта электроэнергии является сугубо внутренним делом конкретного предприятия, и полученная в результате данного учёта информация предназначается для непосредственного использования исключительно внутри означенного предприятия, например, для мониторинга электроэнергии. . Для сторонних же организаций полученные данные не являются юридически значимыми.

Коммерческий учет электроэнергии

Собственно, коммерческий учёт электроэнергии представляет собой точный учёт количества электроэнергии, (которая была отпущена тому или иному потребителю) для определения в финансовом выражении расчёта за поставку.

Непосредственное проведение коммерческого учёта осуществляет так называемая автоматизированная система коммерческого учёта электроэнергии (АСКУЭ), деятельность которой подпадает под действие специального законодательства об обеспечении единства измерений.

Вся автоматическая система, а также каждый из её элементов в отдельности в обязательном порядке должны быть подвергнуты аттестации, а также пройти поверку в специальном центре стандартизации и метрологии. После прохождения данных процедур, на систему должны быть выданы специальные установленного образца сертификаты. Также дважды за год должны проводится специальные мероприятия, в ходе которых осуществляется тщательная проверка точности работы всей системы в целом, и каждого подсоединения в отдельности.

В принципе, коммерческий учет электроэнергии с использованием автоматизированных систем, позволяет с высокой степенью эффективности разрешить проблемы общего определения точного использования отпускаемой тому или иному потребителю электроэнергии, а также предусматривает возможность в необходимых случаях обеспечивать снижение тарифов на приобретаемую электроэнергию.

Нужен технический учет электроэнергии?

1. Готовое мощное облачное ПО;
2. Данные в ваше ПО;
3. Настроим личный кабинет;
4. Проведем обучение ваших сотрудников;
5. Неограниченное количество пользователей;
6. Мобильное приложение Android и iOS.

Подробнее

Эффективность комплексного подхода

Комплексное использование автоматизированных систем технического учёта электроэнергии, а также и коммерческого учёта электроэнергии позволяет обеспечить очевидный выраженный экономический эффект.

А также значительно повышает ответственность непосредственных потребителей за эффективное использование получаемой ими электрической энергии. Кроме того, это является для потребителей стимулом к проведению специальных мероприятий направленных на обеспечение энергосбережения, а также непосредственного сокращения энергопотребления.

+7 (495) 108-50-69

Интеллектуальный энергомониторинг | Panoramic Power | Блог |

Автоматизация учета электроэнергии на предприятиях

Учет электроэнергии на предприятии до каждой единицы оборудования: возможно или нет?

Как сократить расходы на электроэнергию в ресторане?

Использование облачных технологий и ПО по модели SaaS

Кому выгодно внедрять Panoramic Power

МАЙ / 2019

Источник: www.yurist-online.net

© panpwr.ru Все права защищены.
Копирование материала только с разрешения правообладателя домена panpwr.ru

Виды и типы счётчиков электрической энергии

12.12.2013

Виды и типы счётчиков электрической энергии

Счётчик электрической энергии (электрический счётчик) — прибор для измерения расхода электроэнергии переменного или постоянного тока (обычно в кВт·ч или А·ч).

Принцип работы

Для учёта активной и реактивной электроэнергии переменного тока служат индукционные одно- и трёхфазные приборы, для учёта расхода электроэнергии постоянного тока (электрический транспорт, электрифицированная железная дорога) — электродинамические счётчики. Число оборотов подвижной части прибора, пропорциональное количеству электроэнергии, регистрируется счётным механизмом.

В электрическом счётчике индукционной системы подвижная часть (алюминиевый диск) вращается во время потребления электроэнергии, расход которой определяется по показаниям счётного механизма. Диск вращается за счёт вихревых токов, наводимых в нём магнитным полем катушки счётчика, — магнитное поле вихревых токов взаимодействует с магнитным полем катушки счётчика.

В электрическом счетчике электронного типа переменный ток и напряжение воздействуют на твердотельные (электронные) элементы для создания на выходе импульсов, число которых пропорционально измеряемой активной энергии.

Виды и типы

Счетчики электроэнергии можно классифицировать по типу измеряемых величин, типу подключения и по типу конструкции.

По типу подключения все счетчики разделяют на приборы прямого включения в силовую цепь и приборы трансформаторного включения, подключаемые к силовой цепи через специальные измерительные трансформаторы.

По измеряемым величинам электросчетчики разделяют на однофазные (измерение переменного тока 220 В, 50 Гц) и трехфазные(380 В, 50 Гц). Все современные электронные трехфазные счетчики поддерживают однофазный учёт.

Также существуют трехфазные счетчики для измерения тока напряжением в 100 В, которые применяются только с трансформаторами тока в высоковольтных (напряжением выше 660 В) цепях.

По конструкции: индукционным (электромеханическим электросчетчиком) называется электросчетчик, в котором магнитное поле неподвижных токопроводящих катушек влияет на подвижный элемент из проводящего материала. Подвижный элемент представляет собой диск, по которому протекают токи, индуцированные магнитным полем катушек. Количество оборотов диска в этом случае прямо пропорционально потребленной электроэнергии.

Индукционные (механические) счётчики электроэнергии постоянно вытесняются с рынка электронными счетчиками из-за отдельных недостатков: отсутствие дистанционного автоматического снятия показаний, однотарифность, погрешности учёта, плохая защита от краж электроэнергии, а также низкой функциональности, неудобства в установке и эксплуатации по сравнению с современными электронными приборами. Индукционные счетчики хорошо подходят для квартир с низким энергопотреблением.

Электронным (статическим электросчетчиком) называется электросчетчик, в котором переменный ток и напряжение воздействуют на твердотельные (электронные) элементы для создания на выходе импульсов, число которых пропорционально измеряемой активной энергии. То есть измерения активной энергии такими электросчетчиками основаны на преобразовании аналоговых входных сигналов тока и напряжения в счетный импульс. Измерительный элемент электронного электросчетчика служит для создания на выходе импульсов, число которых пропорционально измеряемой активной энергии. Счетный механизм представляет собой электромеханическое (имеет преимущество в областях с холодным климатом, при условии установки прибора на улице) или электронное устройство, содержащее как запоминающее устройство, так и дисплей. Электронные счетчики хорошо подходят для квартир с высоким энергопотреблением и для предприятий.

Основными достоинствами электронных электросчетчиков является возможность учёта электроэнергии по дифференцированным тарифам (одно-, двух- и более тарифный), то есть возможность запоминать и показывать количество использованной электроэнергии в зависимости от запрограммированных периодов времени, многотарифный учёт достигается за счет набора счетных механизмов, каждый из которых работает в установленные интервалы времени, соответствующие различным тарифам. Электронные электросчетчики имеют больший межповерочный период (4-16 лет).

Гибридные счётчики электроэнергии — редко используемый промежуточный вариант с цифровым интерфейсом, измерительной частью индукционного или электронного типа, механическим вычислительным устройством.

Электрический счетчик · База знаний по энергетике

Измерительное оборудование является важным компонентом всех частей системы подачи электроэнергии и выполняет множество функций. Самое главное, он используется участниками рынка и поставщиками услуг для определения того, кто кому и сколько должен. Без точных и своевременных данных счетчиков покупателям не могут быть выставлены счета, а поставщикам нельзя платить. Он также используется операторами передачи и распределения для сбора и записи ключевых операционных данных, которые используются для мониторинга и оценки состояния и работоспособности системы, а также конечными пользователями для контроля их операций.

Счетчики доходов устанавливаются в стратегических точках электрической системы: там, где производители передают электроэнергию в сеть, где коммунальные предприятия покупают и продают электроэнергию другим участникам рынка и где коммунальные предприятия поставляют электроэнергию своим собственным конечным потребителям. Дополнительные счетчики предоставляют данные о работе системы в режиме реального времени системным операторам, которые используют их для мониторинга и управления сетью, а также системным разработчикам, которые используют их для определения необходимости модернизации системы. Измерительные технологии в настоящее время претерпевают значительный переход, поскольку отрасль переходит от электромеханических счетчиков к твердотельным электронным счетчикам, более известным как интеллектуальные счетчики, которые могут записывать, передавать и хранить все более сложные типы данных и считываются удаленно с помощью различных устройств. как проводные, так и беспроводные технологии.

Развитие этой технологии резко увеличило объем информации, которую можно собирать и анализировать из электрической системы.

Кроме того, средства сбора данных счетчиков быстро меняются. Не так давно через систему диспетчерского управления и сбора данных (SCADA) коммунального предприятия были доступны лишь ограниченные операционные данные. Другие операционные данные, а также большинство данных об использовании клиентов периодически собирались путем отправки сотрудников в поле для ручного считывания показаний счетчиков. Ручной сбор данных со счетчиков быстро заменяется расширенными системами SCADA, которые собирают операционные данные, и системами автоматического считывания показаний счетчиков (AMR), которые собирают данные об использовании клиентов.

Категории счетчиков

Существует несколько способов классификации счетчиков.

• По типу электроснабжения измеряют однофазное или трехфазное. Однофазные счетчики измеряют однофазное обслуживание, а трехфазные или многофазные счетчики измеряют трехфазное обслуживание. Разница между ними заключается в количестве элементов счетчика или цепей, содержащихся в счетчике. Однофазные счетчики имеют только один элемент, а трехфазные счетчики содержат два или три элемента в зависимости от типа трехфазной сети, для измерения которой предназначен счетчик.
• По операционной технологии, включая три основные технологии измерения, используемые сегодня — индукционную, гибридную и полупроводниковую, — а также средства передачи данных. Передача данных может быть ручной или дистанционной, что также называется автоматическим считыванием показаний счетчиков.

Индукционный счетчик Гибридный счетчик Твердотельный счетчик



• По типу регистра, то есть по тому, что они измеряют. Это может быть энергия, спрос, время использования, коэффициент мощности или другие электрические величины.
• По типу напряжения, включая напряжение передачи, первичное или вторичное напряжение.
• И по типу установки, в которой они используются, автономные или трансформаторные. Автономный счетчик не требует вспомогательного оборудования, в отличие от счетчика с трансформаторным номиналом.

Каждый счетчик снабжен этикеткой с информацией, описывающей категорию счетчика, и другой важной информацией. Обычно это включает в себя класс, который сообщает максимальный номинальный ток счетчика, максимальное номинальное напряжение, предназначен ли счетчик для трехпроводного или четырехпроводного обслуживания, а также другую информацию о характеристиках счетчика. В приведенном ниже примере показаны класс, напряжение, сервисная конфигурация (обозначенная здесь как CL200, что означает 200 ампер), максимальное напряжение (240 В) и трехпроводное подключение.

Часть той же самой информации закодирована в форме счетчика. Это буквенно-цифровое обозначение промышленного стандарта, указывающее количество элементов счетчика, конфигурацию подключения и основание счетчика, необходимое для правильной работы.

Наконец, на этикетке счетчика указано количество испытательных ампер, которые должен использовать технический специалист, проверяющий счетчик, а также константа диска и коэффициент регистра, которые говорят, как преобразовать обороты диска в фактическое использование в кВтч. Многие новые счетчики помещают эту информацию в штрих-код, который можно сканировать непосредственно с прибора.



Объяснение различных типов счетчиков

Что такое интеллектуальные счетчики и другие типы счетчиков?

Стандартный счетчик

Это наиболее распространенный тип счетчика электроэнергии, в котором для отображения ваших показаний используется механический дисплей. Вам нужно считать пять черных чисел слева направо, игнорируя любые красные числа (если они есть).

Циферблат

Выглядят как маленькие традиционные часы, но немного сложнее. При считывании показаний циферблата всегда помните, что циферблаты рядом друг с другом вращаются в противоположных направлениях.

Читать цифры на циферблатах слева направо, игнорируя последний красный циферблат (если он есть) или любые циферблаты без цифр и стрелок. Если стрелка находится между двумя цифрами, запишите цифру, которую только что прошел циферблат.

Теперь необходимо отрегулировать показания, чтобы учесть любые небольшие отклонения в положении указателя. Если цифра находится прямо над цифрой, скажем, 5, запишите эту цифру и подчеркните ее. Посмотрите на подчеркнутый рисунок.

Если за одним из этих чисел в последовательности следует цифра 9, уменьшите подчеркнутую цифру на 1 (так что подчеркнутая «5» станет «4»).

Цифровые счетчики

Используйте первые пять цифр на цифровом дисплее и игнорируйте последнюю цифру, начинающуюся с 0,1. Возможно, вам придется нажать кнопку, чтобы отобразить фигуру.

Эконом 7

Существует два типа эконом 7 метров. Первый тип имеет два дисплея: верхняя строка предназначена для «дневного тарифа» на электроэнергию с пометкой «Нормальный», а нижняя строка с пометкой «Низкий» показывает «ночной тариф».

Счетчики предоплаты

Существует несколько типов счетчиков предоплаты. Стандартные счетчики предоплаты могут быть одно- или двухтарифными (с двумя рядами цифр, как у Эконом 7).

Жетонные счетчики считываются как цифровые счетчики.

Чтобы снять показания счетчика, обычно нужно нажать кнопку на счетчике (часто синюю). Это изменит отображение оставшегося кредита на отображение фактического значения. С этого момента это точно так же, как снятие обычных показаний счетчика.

При снятии показаний счетчика электроэнергии всегда проверяйте оба дисплея. Второй тип имеет один ряд цифр, который показывает «дневной тариф» на электроэнергию. Чтобы получить показания «ночного тарифа» на электроэнергию, нажмите красную кнопку.

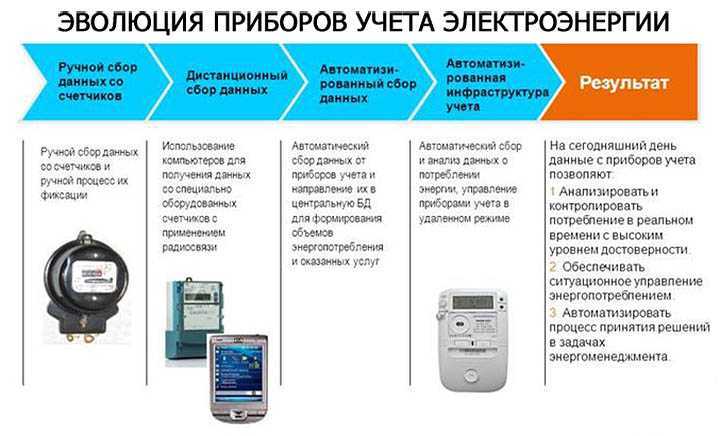

Счетчики с автоматическим считыванием показаний счетчиков (AMR)

AMR означает автоматическое считывание показаний счетчиков или иногда расширенное считывание показаний счетчиков. Эти счетчики AMR являются более совершенными счетчиками энергии, которые способны измерять и сохранять потребление энергии в течение нескольких периодов времени.

Существует три типа AMR:

• Усовершенствованный счетчик – содержит устройство дистанционного считывания.
• Регистратор данных — предоставляет оборудование для удаленного считывания на больших площадках.
• Встроенный газовый счетчик – содержит дистанционное считывающее устройство.



Менее продвинутые AMR требуют, чтобы данные собирались с помощью портативного устройства сбора данных, которое либо используется рядом с расположенными счетчиками, либо в непосредственной близости от них.

Более продвинутые AMR теперь могут автоматически отправлять поставщикам энергии данные о потреблении и показания счетчиков через связь GSM/GPRS, используемую сетью мобильной связи. Эти данные об использовании энергии затем используются для выставления счетов и управления спросом на энергию.

Данные со счетчиков AMR обычно ежедневно отправляются поставщикам энергии, поэтому вам нужно будет прочитать их только в том случае, если что-то блокирует связь GS/GPRS.

Интеллектуальные счетчики (СМЭЦ1 и СМЭЦ2)

Счетчики с автоматическим считыванием показаний и Смарт-счетчики похожи, но работают по разным технологиям.
