Электрооборудование существенно упрощает человеческий труд, делая его намного комфортабельнее. Установить приборы в кухонном помещении можно по-разному, но к местам монтажа должно быть подведено электропитание.

На кухне розетки устанавливают в соответствии с определенными требованиями:

• должны располагаться на высоте более 10-20 см от пола;
• расстояние между розеткой и электрическим прибором не должно быть более 1 м;
• установка должна позволять подключение всего оборудования, как правило, в кухонном помещении необходимо от 4-х штук;
• установка поблизости от мойки и газовой плиты запрещается;
• место должно быть недоступным для детей.

Почитайте, как правильно располагать розетки согласно ГОСТам.

Количество розеток имеет значение

Для того чтобы рассчитать, сколько мест подключения к электросети необходимо в кухонном помещении, следует посчитать бытовую технику, которая будет использоваться. Если в настоящее время еще нет оборудования, то под него все равно рекомендуется сделать розетку. К примеру, сейчас на кухне нет вытяжки, но её покупка запланирована. Специалисты рекомендуют подвести под неё питание, так как монтаж после ремонта будет выполнить невозможно.

Только после того, как определено количество розеток, следует продумать, в каких местах их установить. Монтировать приборы необходимо в соответствии с требованиями пожарной безопасности и личными желаниями.

Как можно их расположить?

Чаще всего розетки размещают над кухонной столешницей на высоте 10-20 см. Для защиты от детей они могут оснащаться специальными пластиковыми крышками, которые скрывают их от глаз и ограничивают доступ.

Для подключения электродуховок, посудомоечных и стиральных машин иногда делают розетки, встроенные в шкаф. Однако стоит заметить, что доступ к ним ограничен и они часто оказываются заставленными.

Для вытяжки розетка встраивается в навесной шкаф либо монтируется под потолком.

С каждым годом количество электроприборов растет, поэтому приходится придумывать новые варианты их подключения. Инновационным решением стали выдвижные системы. Они могут устанавливаться как вертикально, так и горизонтально, монтируются в шкаф или столешницу. Внутри корпуса могут находиться несколько розеток, аудиовыходы.

Такие приборы позволяют сэкономить пространство и избавят от удлинителей и переносок, провода которых постоянно мешают и создают неэстетичный вид.

Еще одна инновация – это угловые системы распределения. Они помогут рационально использовать поверхность и задействовать угловую зону.

Существует еще один тип – встроенные в столешницу электророзетки, которые занимают меньшую глубину. Открываться они могут как книжка, а сверху защищены алюминиевой крышкой.

Примеры размещения розеток в дизайне кухни:

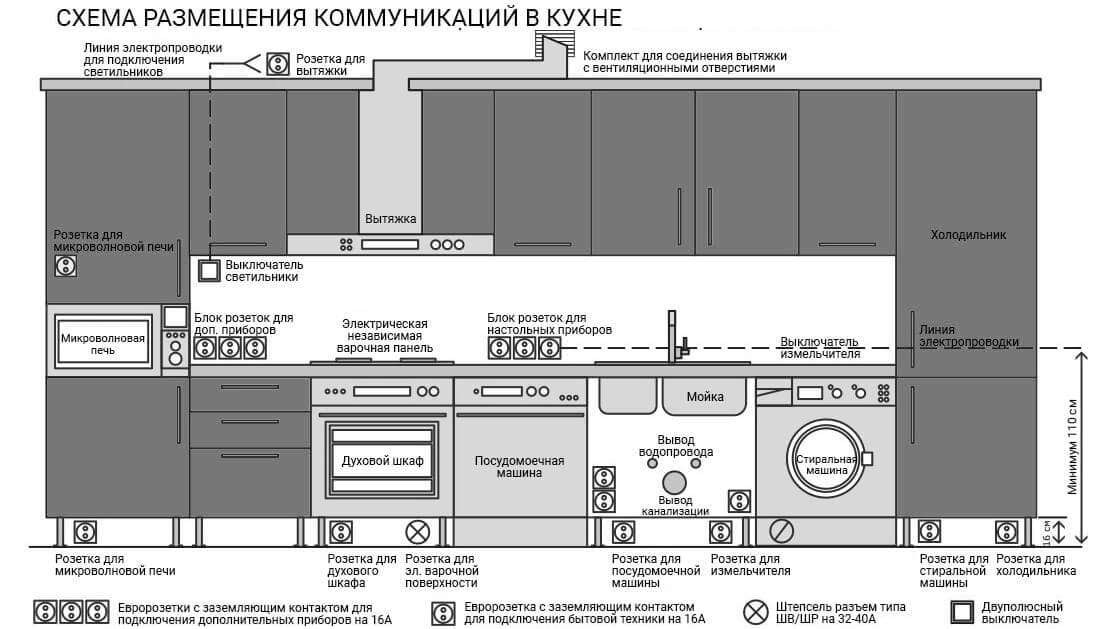

Схема расположения электророзеток

Самой распространенной для размещения розеток на кухне является трехуровневая схема:

• Нижний уровень. На нем располагают подключения для крупной бытовой техники (10-30 см от пола).

• Средний уровень. Здесь подключаются приборы, расположенные на столешнице.

• Верхний уровень. Используется для подключения подсветки и вытяжки.

Монтажные работы по установке розеток не являются слишком сложными, но работа с сетями электролиний требует определенных знаний и навыков. Именно поэтому их стоит доверить специалистам, которые учтут все ваши пожелания, не нарушая нормы и технологии.

Если вы решили выполнять всё самостоятельно, необходимо изучить параметры своей кухни, определить лучшие и необходимые места и провести монтажные работы, не нарушая технику безопасности.

схемы + советы. Варианты установки розеток на кухне

Содержание

Розетки на кухне: ГОСТы и СниПы

Нет, никто вас ни в коем случае не заставляет изучать ГОСТы 7397. 0-89, 7396.1-89, 8594-80 и СНиП 3.05.06-85, посвященные кухонной электрике. Но основные правила нужно знать и соблюдать:

• розетки на кухне должны быть расположены не выше 2 м от плинтуса;
• та техника, которая подключена к данной розетке, не должна находиться от нее дальше 1 м;
• розетки на кухне должны быть размещены таким образом, чтобы на них ни в коем случае не попадали вода или пар.

Мощность электроприборов на кухне

Перед работами вам придется составить небольшой проект или схему. Для этого, первоначально высчитывается мощность всех электроприборов, которые будут стоять на кухне.

Вот примерный их перечень:

• освещение – 150-200 Ватт
• Микроволновка – 2000 Ватт
• Холодильник – 100 Ватт
• Посудомоечная машина – 1000-2000 Ватт
• Чайник электрический – 2000 Ватт
• Духовой шкаф – 2000 Ватт
• Водоподогреватель – 2000 Ватт
• Варочная панель — 3500-7500 Ватт

Безусловно, все приборы не будут включаться одновременно. Но суммарную мощность вы должны рассчитать. Чаще всего она находится в пределах 10-15 Кватт.

Максимальная мощность, когда одновременно включено несколько токоприемников, в обычной квартире, как правило, не превышает 7кВт. Если у вас эта мощность выше чем 7кВт, то здесь уже необходимо задуматься о вводе 380В и распределять нагрузку.

Основные требования к размещению розеток на кухне

Поскольку электричество считается потенциально опасным, разработаны специальные нормативы и требования, которые нужно обязательно учитывать при проектировании. Вот основные положения.

• Подключаемое устройство не может находиться от источника питания дальше, чем 1,5 м.
• Электрический разъем должен быть максимально защищен от влаги, пара и брызг. Поэтому его следует удалять от плиты и мойки на расстояние минимум на 200 мм.
• Для встраиваемых приборов разрешается обустраивать розетки в расположенных рядом мебельных корпусах. Для этого в них выпиливаются подходящие отверстия на высоте 300-600 мм от пола.
• Разрешено монтировать электротехнические элементы внутри тумбы с мойкой. В этом случае используются только конструкции со специальными влагозащищенными корпусами.
• На кухне высота розеток, устанавливаемых на фартуке, должна составлять 150-250 мм от уровня столешницы. Так на них будет попадать минимум брызг.

Запрещено монтировать электророзетки непосредственно за корпусом любой встроенной техники, за мойкой или за выдвижными ящиками. Особенно этот запрет актуален для посудомойки и стиральной машины.

Какой кабель выбрать для кухни

Далее нужно рассчитать сечение общего питающего провода эл.щитка и отходящей проводки до каждого токоприемника. Здесь придерживайтесь правил:

• при нагрузке приборов до 3,5кВт – медный кабель ВВГнг-Ls 3*2,5мм2
• при нагрузке приборов до 5,5кВт – медный кабель ВВГнг-Ls 3*4мм2
• при общей нагрузке всех приборов до 10кВт – медный кабель ВВГнг-Ls 3*6мм2
• при общей нагрузке всех приборов до 15кВт – медный кабель ВВГнг-Ls 3*10мм2

Почему должна быть именно марка ВВГнГ-Ls, подробно говорится в статье ниже:

Даже если у вас дом со старой системой заземления (без третьего защитного проводника), все равно делайте проводку 3-х жильным кабелем. Это избавит вас в будущем от дополнительных затрат по реконструкции и замене проводов.

В крайнем случае, третий провод будет резервным для ноля или фазы, при возможном обрыве или другом повреждении.

Как распределить силовую нагрузку

Перед покупкой и монтажом нужно правильно рассчитать количество электророзеток. Для этого следует вычислить силовую нагрузку от всей техники на кухне.

Какую мощность потребляют кухонные бытовые приборы:

• освещение –200 Вт;
• микроволновая печь – 2000В;
• холодильник – 100 Вт;
• электрочайник – 2000 Вт;
• посудомоечная машина – 1500-2000Вт;
• водонагреватель – 2000Вт;
• стиральная машина – 2500 Вт;
• электроплита – от 5000 Вт до 15000 Вт.

На мощные электроприборы устанавливаются отдельные розетки, способные выдержать такую нагрузку. Рассчитывать нужно обсуммарную мощность всех устройств. Безусловно, одновременно их включать никто не будет, но предельное значение должно быть известно.

Как правило, максимальная мощность нескольких работающих приборов не должна превышать 7 кВт. В ином случае следует задуматься о вводе электросети 380 В и распределении нагрузки по фазам. Количество розеток должно быть равным числу подключаемых агрегатов плюс несколько штук на случай поломки или при неудобстве использования.

Правила и схема расположения розеток

Определите, сколько бытовых приборов там будет или могут появиться в ближайшем будущем. Затем уточните и запишите мощность каждого и особенности подключения, если такие есть. Примерные показатели мощности:

• Крупной техники:
  • электрическая духовка – от 2500 Вт;
  • варочная поверхность – 1000-1500 Вт;
  • посудомоечная машина – от 1000 Вт;
  • стиральная машина – от 1500 Вт;
  • водонагреватель – от 1500 Вт;
  • холодильник – 200-1000 Вт;
  • морозильная камера – 300 Вт.
• Мелкой кухонной техники:
  • микроволновая печь – от 800 Вт;
  • чайник электрический – от 500 Вт;
  • блендер – до 300 Вт;
  • кухонный комбайн – 1200-1500 Вт;
  • кофеварка – от 900 Вт.
• Дополнительной техники, которая может присутствовать на кухне:
  • телевизор – 200-330 Вт;
  • ноутбук – 50-75 Вт.

Размещение розеток подчиняется определенным правилам для предотвращения ситуаций, которые могут повлечь неприятные последствия:

• Особое внимание обратите на то, что суммарная мощность включенных в розетку приборов не должна быть выше допустимой. Например, в одну розетку нельзя подключать одновременно чайник и печь СВЧ. Мощность приборов можно уточнить в технических паспортах к ним.
• Необходимо завести на кухню столько линий, питающих розетки, чтобы с двукратным запасом хватило на все приборы. Это значит, что кухню условно нужно разделить на части с расположением приборов, затем разбить полученную мощность на розеточные группы в этих частях и умножить на два в каждой полученной группе.
• На электроприборы с большой мощностью (крупная бытовая техника, электроплиты и т. п.) лучше завести отдельные линии с подходящим сечением, медные и через защитную автоматику. Для удобства лучше подписать каждый автомат в электрощитке.
• Приборы, имеющие металлический корпус, требуют заземления. Поэтому розетки для них должны подключаться через дифференциальный автоматический выключатель или УЗО (устройство защитного отключения).
• Устанавливать розетки прямо за встраиваемыми электрическими духовыми шкафами, холодильниками, вытяжками запрещается, они должны быть расположены сбоку на расстоянии примерно 20 см.
• Над столешницей розетки устанавливаются, отступив вверх 10-15 см. Следует строго соблюдать условия, исключающие попадание на них влаги и брызг жира. Запрещается монтаж над мойкой и плитой. При установке розеток в близости труб, обращайте внимание, чтобы они имели крышки и резиновые уплотнители, которые уберегут их от влаги в случае прорыва.

Производители указывают на упаковках к розеткам, на какую мощность они рассчитаны, эти цифры следует учитывать при покупке. Выпускают варианты в 10 ампер, что соответствует 2,2 кВт, и 16 ампер – 3,5 кВт.

Предварительно составляют схему расположения розеток. Этому пункту должна уделяться большая часть внимания. Важность этапа заключается в том, что от того, насколько точно и удачно составлена схема, будет зависеть удобство пользования бытовыми приборами на кухне, безопасность и эстетика помещения.

Размещение розеток следует строго вычертить на плане кухни и отметить, как будут к ним проведены электрические линии.

Не забывайте о дизайне помещения, они не должны портить общий вид. Если розетки для крупной бытовой техники, как правило, не видно за кухонным фартуком, то расположенные над столешницей они могут придать интересный вид или испортить его.

В современной кухне часто делается выбор в пользу выдвижных вариантов, они скрыты в рабочей поверхности, не меняя ее эстетику, и появляются, когда необходимы. Из плюсов еще следует отметить, что они просты в монтаже, часто можно заказать установку при изготовлении кухонного гарнитура.

Количество розеток

Сколько минимально розеток требуется на кухне?

Здесь придерживайтесь правила — под каждую стационарную кухонную технику планируйте свою розетку + 2 блока по краям столешницы + 1шт возле обеденного стола. Под категорию стационарной техники попадают — холодильник, вытяжка, варочная панель и духовка, микроволновка, посудомоечная машинка, измельчитель мусора.

Кроме этого, не помешает смонтировать одну розетку сразу под или возле выключателя при входе в помещение.

Зона с выключателями обычно остается не заставленной чем либо, а свободная точка, где можно взять напряжения (например для пылесоса), никогда не бывает лишней.

Теперь обозначьте точки на фартуке для подключения не стационарных приборов. Закладывайте минимум по две штуки на каждую часть (правую и левую) кухни.

Сюда будет включаться электрочайник, блендер, миксер и т.п.

На какой высоте их делать?

Специалисты рекомендуют придерживаться трехуровневой схемы, считая ее наиболее удачной моделью:

• Нижний уровень занимают крупные бытовые приборы. Такие розетки располагаются на высоте от пола примерно 10-30 см.
• Следующий уровень – средний – занимает основная часть техники. Чаще всего пользуются розетками, которые расположены над рабочей поверхностью столов, это удобно. По правилам они должны находиться на высоте 10-20 см над столешницей.
• И на самом верхнем уровне располагаются розетки для кухонной вытяжки, а также приборов освещения, подключаемых через электровилку. Здесь высота — не менее 2 м от уровня пола.

Расстояния и места размещения

Когда определились с количеством, пора переходить к расчету требуемых размеров и отступов. Для этого рисуете что-то наподобие развертки стен, где будет стоять мебель.

Здесь уже понадобятся точные размеры кухни — длина, высота помещения. Постепенно, в виде прямоугольников прорисовываете технику и все шкафчики.

Если кухня угловая, то же самое проделываете со смежной стеной.

Далее, берете свой план с количеством розеток и переносите их на развертки стен. Для каждой техники придерживайтесь своих правил.

Розетка для холодильника

Для встроенного холодильника розетку лучше размещать в цоколе кухни — так она будет в доступе, и при необходимости прибор можно отключить. Не следует располагать розетку за прибором — она может мешать установке каркаса и самого холодильника. Если конфигурация кухни позволяет, можно разместить розетку в соседнем шкафчике. В этом случае высота розетки варьируется от 20 до 70 см от уровня чистого пола и не далее 10–20 см от самого холодильника.

Для отдельно стоящего холодильника допускается размещение розетки непосредственно за ним. Но наилучший вариант — 5–10 см от холодильника: розетка будет в постоянном доступе, и при необходимости отключить холодильник его не придется двигать.

Розетки рабочей зоны и над столешницей

Высота столешницы как правило 85см, максимум 90см. Затем идет простенок высотой 550-600мм и далее шкафчики.

Размещайте розетки в этой зоне в 105см от пола.

В таком случае они не окажутся посередине простенка, и их удобно будет прикрыть той же самой микроволновкой.

Минимальное расстояние от столешницы должно быть не менее 5см, чтобы кухонный плинтус их не задевал. Места расположения — один комплект в любом углу, плюс между варочной поверхностью и мойкой.

Как уже говорилось выше, минимум по две штуки. Если вам не нравится вид розеток над кухонным фартуком, рассмотрите вариант выезжающего блока из столешницы.

Обязательно нужно продумать, будет ли встраиваемая техника в верхних шкафчиках. Например, микроволновка.

Под нее также придется делать отдельную розетку. Тянуть шнуры сверху до зоны столешницы не по фэншую.

Вытяжка

Также вверху на высоте 1,9м-2,0м выводится розетка под вытяжку. Однако многое может зависеть от марки. Если это дешевый вариант, то можно обойтись выводом кабеля и затем подключить его прямо внутри техники.

Но если, это дорогая модель, то она идет со своей вилкой. А срезание заводской вилки влечет за собой потерю гарантии.

Розетки для варочной поверхности и духового шкафа

Если это не единый прибор — электроплита, варочная поверхность и духовой шкаф подключаются в разные розетки. Когда духовка расположена классическим способом под варочной поверхностью, розетки размещают на высоте 10 см от уровня чистого пола в цоколе кухни по центру каркаса или в соседнем шкафчике.

Если духовой шкаф встраивают в колонну, розетку устанавливают там же, по центру каркаса на высоте 55—70 см от уровня чистого пола, в зависимости от нижних ящиков. Возможно также ее размещение и в цоколе кухни.

А вот расположение непосредственно за духовым шкафом — недопустимо. Есть большая вероятность того, что вилка, включенная в розетку, будет мешать установке прибора.

Посудомойка

Согласно СП 31-110 2003 п.14.29 под и над мойками или раковинами запрещено выполнять какие-либо розетки. Поэтому всегда отступайте несколько сантиметров при монтаже розеточной группы вблизи этой сантехники. Это касается как нижнего размещения, так и рабочей зоны вверху.

Также запрещено помещать розетки за посудомоечной машинкой и стиралкой.  Возле обеденного стола (если он находится возле стены, а не по центру кухни), желательно запланировать одну розетку.

В большие праздники, при наплыве гостей и родственников в квартире, обязательно понадобится что-то подключить на столе — миксер, соковыжималку, кухонный комбайн и т.п.

Да и в простые дни, туда запросто можно будет пристроить ноутбук при работе на кухне.

Розетка и выключатель для подсветки

А вот для подсветки необходима не только розетка, но и выключатель. Оптимальное расположение выключателя — в группе с бытовыми розетками на фартуке.

Розетка также может располагаться над кухней или внутри одного из навесных шкафов. Высота ее расположения зависит от высоты кухонной комбинации и каркасов.

Совет: если цвет плитки на фартуке в вашей кухне отличается по цвету от мебельных фасадов и стен, не стоит мириться и покупать розетки стандартного цвета — белого, бежевого или серого. Компания Legrand выпустила коллекцию розеток и выключателей Celiane со сменными рамками, цвет которых вы можете комбинировать сами: например, зеленые — для розеток над столешницей, бежевые, под цвет мебели, — для выключателя подсветки, а розетку для телевизора сделать серой.

В коллекции Céliane 44 варианта декоративной отделки рамок. Пластик и металл, пять видов стекла, натуральное дерево, кожа и другие материалы. Рамки и лицевые панели можно комбинировать как угодно — в любом подходящем вашему интерьеру варианте. Все рамки сочетаются с лицевыми панелями механизмов в четырех цветах: белый, слоновая кость, титан, графит.

Особенности расположения розеток на кухне для разных приборов

Отдельно поговорим о нюансах подключения разных кухонных приборов.

Варочная поверхность и духовой шкаф

Если вы планируете разместить духовой шкаф под варочной панелью, установите две розетки внизу на расстоянии 18 см от пола. Именно на этой высоте в будущем появится выдвижной ящик. Можно также встроить две розетки (одну над другой) за соседним шкафчиком в 20 см от его боковой стенки и в 20-75 см от пола.

Если духовой шкаф стоит отдельно на уровне груди, его розетку можно разместить в нижнем шкафчике в тех же 20-75 см от пола.  А розетка для самостоятельной варочной панели может располагаться под ней в 60-75 см от пола.

Холодильник

Помимо уже упомянутых выше нюансов подключения холодильника нужно учесть еще пару моментов. Например, в инструкциях по подключению часто указано, что холодильникам противопоказаны удлинители, причем их штатные шнуры обычно не длиннее метра. Лучшее место для розетки под холодильник — задняя стенка соседнего шкафчика, точка в 10-20 см от самого холодильника и в 20-75 см от пола.

Посудомоечная и стиральная машины

Посудомоечная машина, как правило, соседствует с кухонной мойкой, а под мойкой всегда остается много свободного места и открытый доступ к стене, так что именно в этом шкафчике лучше всего ставить розетку. Выберите для этого точку в 10-20 см от края посудомоечной машины и в 20-40 см от пола.

Эта же схема применима к стиральной машине.

Обратите внимание — если разместить розетку сразу за машиной, то техника не будет стоять вплотную к стене, будет работать более шумно и не поместится в кухонный гарнитур по габаритам.

Вытяжка

Некоторые вытяжки подключаются к сети напрямую — в этом случае нужно оставить просто вывод для подсоединения. У других моделей есть провод с вилкой. Для них розетку можно разместить в том же шкафчике (если вытяжка скрытая) на высоте 2-2,4 м от пола, чтобы она была выше или ниже самой вытяжки. Открытые вытяжки обычно подключаются напрямую.

СВЧ-печь и встроенная кофемашина

Чаще всего встроенную микроволновую печь устанавливают на уровне глаз, поэтому розетку для нее можно разместить в нижнем шкафу в 20-75 см от пола. Те же правила действуют в отношении встраиваемой кофемашины, причем зачастую их устанавливают рядом, так что можно просто вместо одинарной розетки вмонтировать сдвоенную.

Рекомендации по проводке и автоматам

• для группы розеток, в которые подключаются приборы до 3,5кВт, монтируется автомат на 16А
• для приборов до 5,5кВт автомат 25А. Причем к этому токоприемнику лучше протягивать отдельную группу

Также ориентироваться можно по следующей таблице выбора автоматов и кабеля при подключении варочной панели:

• так как кухня – это влажное помещение, плюс огромное количество предметов с металлическим корпусом, в щитке перед всеми автоматами обязательна установка вводного УЗО на ток 30мА
• все розетки должны обладать заземляющим контактом, на номинальный ток до 16А, для скрытой проводки

• на каждый токоприемник ставится отдельная розетка
• не пользуйтесь переносками и удлинителями на кухне

Это не только дополнительная нагрузка на проводку, но и потенциальное место короткого замыкания (из-за пролитого чая или другой жидкости).

Таблица: мощность и сечение проводов для подключения кухонной техники

УЗО — устройство защитного отключения, которое обеспечивает защиту обслуживаемого участка электрической сети при возникновении тока утечки.

Частые ошибки

Монтаж проводки и розеток до утверждения и согласования дизайн-проекта кухонной мебели.

Проблемы с которыми обязательно столкнетесь в этом случае — спрятанные розетки за шкафами, холодильниками и т.п. Очень вероятно, что придется пользоваться даже переносками, так как заводские шнуры с вилкой будут элементарно не доставать до точек подключения.

Подключение холодильника.

В инструкциях к холодильникам обычно указывается запрет на их подключение через удлинители. В то же время длина шнура у них не такая уж и большая, всего 1м.

Поэтому, если вы знаете какая марка холодильника у вас будет, найдите в интернете паспорт и посмотрите с какой стороны у него выходит шнур питания. Прибавляйте сюда ширину холодильника и сообразно планируйте точку подключения, чтобы избавиться от переносок.

А еще в некоторых моделях подключение морозилки может идти отдельным независимым шнуром, либо вы в будущем докупите морозильную камеру. Изначально вы сделаете под технику всего одну розетку, а в итоге понадобится две. Так что данный блок лучше делать двойным.

Подключение розеток на «мокрые» приборы через простой автомат.

Такие приборы как посудомойка, стиральная машинка (если она встроена в кухню), проточный водонагреватель и т.п. обязательно должны быть подключены через УЗО или дифф.автомат.

Никакие модульные автоматы или тем более «пробки», никогда не спасут вас от утечек тока.

Даже если у вас нет заземляющего проводника, УЗО и в этом случае все равно поможет и защитит.

Самая распространенная ошибка — это монтаж обычных розеток (типа Шуко) для посудомойки под раковиной или возле смесителя.

Данное расположение запрещено правилами. Отступайте от смесителя 500мм (то же самое относится к газовым трубам на плиты или варочные) и только потом смело монтируйте электроустановочное изделие.

Если же вам электрики уже подвели туда проводку и переделать нет возможности, либо вам досталась квартира с таким ремонтом, то позаботьтесь о том, чтобы розетки под мойкой были влагозащищенного исполнения (как в ванной).

Также запрещено монтировать электроустановочные изделия в непосредственной близости от плит.

При монтаже нижней розеточной группы на расстоянии 10см от пола будьте предельно внимательны!

В зоне до 25см от пола, сантехники обычно монтируют трубы для раковины, стиралки, посудомоечной машинки.

Не зная точного прохождения трасс, не спешите штробить стены, иначе для вас и ваших соседей это может обернуться потопом и незапланированным ремонтом.

Подводя итог, хочется сказать, что электропроводка на кухне должна быть сделана профессионалами своего дела. Используя советы в данной статье, вы сможете легко проконтролировать весь процесс и вносить свои грамотные замечания при монтажных работах.

Самостоятельный монтаж

При наличии определенного желания, после детального изучения видеоматериалов в сети, а также действующих норм и правил вполне получится выполнить установку розеток своими руками. Работы рекомендуется выполнять с учетом следующего алгоритма действий:

1. Составляется подробная схема.
2. Указанные в проекте точки и линии переносятся на стены помещения.
3. Бурятся отверстия под установку электромонтажных коробочек и делаются канавки для прокладки проводов (может потребоваться болгарка, перфоратор, фреза).
4. Посредством гипса и пластикового крепежа производится фиксация подрозетников и кабелей к стене.
5. Производится проверка проложенной линии и подключение коммуникаций к квартирному щиту.

Указанная технология является стандартной и может изменяться, в зависимости от различных факторов.

Штробы обычно заделываются штукатурной смесью и выполняются строго по вертикали для того, чтобы, например, при размещении шкафчиков можно было спрогнозировать их местонахождение. Длина выступающего конца кабеля должна быть не менее 10 см, что необходимо для нормального подключения фурнитуры. Установить розетку проще простого. Главное, придерживаться полярности и помнить про заземление.

Планируя размещение блока розеток, не стоит забывать о выборе правильного межосевого расстояния между соседними монтажными коробочками. Оно должно быть строго 71 см, поскольку, в противном случае, установить фурнитуру со стандартной общей рамкой не получится. В идеале, на каждую линию (группу линий) рекомендуется устанавливать устройство защитного отключения, что убережет вас и ваших домочадцев от поражения электрическим током в случае возникновения внештатных ситуаций.

Важно! Проектировать квартирные щиты рекомендуется с выключателями нагрузки, которые позволяют относительно просто решать проблему с работающими устройствами. Например, если вы срочно куда-то спешите и не уверены в том, что все приборы выключены, достаточно отключить на щите соответствующий «автомат».

При этом обесточивается вся техника, за исключением холодильника (возможно, также роутера, дежурного света и прочих потребителей, подсоединенных к отдельной, не отключаемой линии).

Кабель для электрической варочной панели: какая нужна проводка для подключения

Высота установки розеток и выключателей, правила и стандарты расположения

Можно ли ставить холодильник рядом с батареей отопления

Какие розетки лучше ставить в квартире: самые популярные электрические приборы с защитой от детей и без нее, какие лучше брать и чем они отличаются

Кабель для электроплиты и варочной панели — тип и сечение, обзор марок, рекомендации по подключению

Установка холодильника по уровню: как правильно его подключить, отрегулировать

Требования к столешнице

для доступных кухонь согласно ADA

Вернуться в блог »

Требования к столешнице для доступных кухонь согласно ADA

Дженис Кент, FAIA, архитектор, CASp

© April, 2021

Счетчики бывают разных видов, от транзакций до обслуживания и рабочих поверхностей, и это лишь некоторые из них. Мы подробнее рассмотрим кухонные столешницы, расположенные в жилых помещениях, комнатах отдыха для сотрудников и местах общего пользования. Хотя требования пересекаются с другими типами прилавков, есть еще несколько элементов, которые влияют на кухню.

Начнем с того, что кухня определяется как место, где готовится пища, а не место, где есть только раковина, холодильник, небольшая отдельно стоящая микроволновая печь и/или отдельно стоящая кофемашина и т. д. А мини-кухня — это уменьшенная версия. кухни. Кухонные столешницы имеют требования к максимальной высоте, но это не означает, что вся длина столешницы должна быть на высоте.

Прилавки, расположенные на рабочих поверхностях

, могут иметь разную высоту от 29″ до 36″, а раковины в жилых помещениях также можно регулировать в этом диапазоне высоты. В противном случае, если они зафиксированы, поверхность столешницы в этих двух областях должна быть на высоте не более 34 дюймов над полом — это включает в себя обод для самозакрывающихся раковин, что фактически снижает высоту стойки. И обратите внимание, не на всех кухнях обязательно должно быть рабочие поверхности , хотя в жилых помещениях это требование, а также в некоторых типах кухонь общего пользования.

Диапазон досягаемости над столешницами

Не существует особых требований к высоте столешниц в кухонных зонах, кроме рабочей поверхности и раковины, но есть другие элементы, которые могут контролировать высоту и влиять на нее. Следует учитывать диапазон досягаемости над столешницей. Для бокового досягаемости вы не можете дотянуться до поверхности выше 34 ″. Таким образом, если наверху есть настенные шкафы, а полки являются частью уравнения 50% для диапазона досягаемости, то столешница в этой области ограничена максимум 34 дюймами. То же самое касается доступа к любым выключателям и розеткам, расположенным на задней стене.

Но если столешница имеет зазор между коленями и пальцами ног и является дополнением к одной требуемой рабочей поверхности , то для подхода вперед она может быть на стандартной высоте столешницы 36 дюймов или выше. Можно дотянуться до поверхности выше 34 дюймов и дотянуться до 25 дюймов назад для приближения вперед. Вы также можете дотянуться до 48 дюймов до настенного шкафа наверху, предполагая, что они расположены в пределах 20 дюймов от края выступа прилавка. Но это при условии, что внизу нет места для хранения в нижнем шкафу.

Розетки и выключатели

В соответствии с ADA, если длина стойки между прибором или приспособлением имеет две или более розеток, то одна розетка освобождается от требований по радиусу действия. (CBC не имеет этого исключения). Это означает, что площадь прилавка непосредственно перед розетками и выключателями должна быть не более 34 дюймов для бокового охвата, но высота прилавка может быть выше между ними или там, где есть розетка, которая освобожден. Если розетки размещаются через каждые 48 дюймов, то часть этой длины, расположенная не прямо впереди, на самом деле может быть выше. Я не могу дать указания о том, какой ширины должна быть нижняя часть у розеток и выключателей, поэтому нужно судить о том, как используется пространство.

И это предполагает, что шкафы расположены параллельно или сбоку.

Бытовая техника

С учетом всего сказанного, приборы теперь производятся для прилавков высотой 34 дюйма. Интересно отметить, что не существует требований к высоте плиты или поверхности варочной панели, хотя их органы управления должны располагаться в пределах досягаемости, а не поперек нагревательного элемента. Хотя высота плиты и варочных панелей не контролируется, имейте в виду, что если поставить сверху высокую кастрюлю, предметы в кастрюле не только не будут видны, но и могут быть опасны для невысокого роста или сидящего человека. Если у стойки есть варочная панель, это также может быть полезно, если она расположена на регулируемой по высоте или пониженной стойке.

Причина, по которой я поднимаю этот вопрос, заключается в том, что один из аспектов хорошего дизайна кухни предполагает наличие столешниц на разной высоте. Это связано не только с тем, высокий человек или низкий, стоит ли он или сидит, но и с поставленной задачей. Поэтому, если кто-то нарезал овощи на толстой разделочной доске или что-то смешивал в высокой миске, было бы полезно разместить его на более низкой стойке, например, на высоте от 30 до 32 дюймов или немного выше высоты стола. Если раскатывать тесто, возможно, подойдет диаметр от 32 до 34 дюймов. Другие поверхности, используемые для приготовления пищи и постановки, могут быть от 34 до 36 дюймов или даже больше. Но помните, доступная часть должна быть не более 34 дюймов для бокового подхода и у раковин, и требуется

рабочие поверхности .

Вкратце

Так что подумайте о высоте столешницы и спроектируйте высоту в зависимости от поставленной задачи. Несмотря на то, что, помимо диапазона досягаемости, только две зоны, раковины и рабочих поверхностей , на самом деле должны иметь максимальную высоту 34″, также уместно предусмотреть больше стоек на этой высоте или даже ниже. И не забывайте, что микроволновая печь на столешнице должна быть расположена на стойке, которая находится на высоте не более 34 дюймов над полом, если только она фактически не размещена на переднем крае стойки, совмещенном с краем выступа, или вы можете разместить ее в ящик внизу, который, на мой взгляд, самый безопасный.

Спасибо А. Колла за запрос темы

Ничто в этой статье не является юридической или дизайнерской консультацией по конкретному проекту или обстоятельствам. Имейте в виду, что в вашем местном городе или округе могут быть дополнительные требования, которые отличаются или являются более строгими, чем требования штата или федерального уровня. Также эта статья является интерпретацией и мнением автора, которое может отличаться для конкретного проекта или в силу других обстоятельств. Это подразумевается как общее резюме – текущие первоначальные правила всегда должны пересматриваться при принятии любых решений, а конкретные рекомендации квалифицированного специалиста должны быть обеспечены для конкретного проекта или обстоятельств.

© Дженис Кент, FAIA, архитектор, CASp 2021

Высота кухонной столешницы: руководство по замерам – Kitchen Express Kitchen Express

Согласитесь или нет, но главный элемент вашего дома – это кухня, место, где вы готовите и кормите свою семью. И не стоит идти на компромисс с их выбором, когда дело доходит до ремонта кухни, особенно дамам. Если вы делаете ремонт в доме и хотите, чтобы все было идеально, от кухни до ванной комнаты, то для этого следует все тщательно спланировать; даже небольшая вещь в вашем доме может оказать существенное влияние.

В этой статье вы увидите, как планирование кухни может быть полезным для вас. Поэтому, когда дело доходит до кухни, вы должны быть точны в своем выборе и измерять все, например, высоту столешницы, которую вы хотите для своей кухни, поскольку только это может дать вам оценку того, как пространство вашей кухни будет потребляться, чтобы вы могли управлять установить все остальное. Итак, не теряя времени, давайте начнем со статьи, чтобы вы узнали все о высоте кухонной столешницы.

Стандартная высота кухонной столешницы

Согласно установленному стандарту для столешниц верхняя часть столешницы должна находиться на высоте 36 дюймов над полом. Этот стандарт настолько широко принят, что производители базовых шкафов изготавливают все свои шкафы высотой 34,5 дюйма и толщиной столешницы 1,5 дюйма.

Доказано, что это наиболее эргономичная высота кухонной столешницы. Это может быть не идеально для конкретной задачи, но это лучшая общая компенсация для большинства кухонных задач, выполняемых пользователем среднего роста.

Кухонная столешница высотой 3 фута обеспечивает удобную рабочую станцию ​​для большинства людей. Однако имейте в виду, что эти рекомендации по проектированию предназначены для того, чтобы сделать вещи более удобными для обычных людей ростом от 5 футов 3 дюймов до 5 футов 8 дюймов. Стандарты дизайна могут не подойти вам, если вы значительно ниже или выше.

Высота выхода на кухонную столешницу

Эффективная кухня определяется простотой доступа ко всем ее шкафам, аксессуарам и приборам во время работы, а также близостью всех принадлежностей для приготовления пищи и выпечки. Электрическая схема кухни также может снизить ее эффективность, если она не обеспечивает достаточного освещения в соответствующих зонах или достаточного количества розеток во всех нужных местах.

Все это необходимо тщательно продумать в процессе планирования кухонной зоны, потому что после того, как ремонт вашей кухни будет завершен, есть большая вероятность, что вам придется жить со всеми ее несовершенствами и разочарованиями в течение многих лет, когда бы вы ни находились. выключатель срабатывает, когда вы запускаете микроволновую печь или тостер, когда что-то еще включено, или когда вам нужно подойти ближе к розетке с посудой и ингредиентами, потому что ближайшая посуда вне досягаемости.

Кухня, несомненно, является самым загруженным помещением в доме, и многие из этих бытовых приборов, такие как тостеры, электрические чайники, мультиварки, кофеварки, настольные миксеры и многие другие, оснащены нагревателями или мощными двигателей, что требует наличия некоторых электрических розеток вокруг столешниц, способных подавать более высокую силу тока.

Учитывая, что более чем один из них будет часто использоваться одновременно, стены над столешницами, где будет размещен прибор, должны иметь достаточно розеток для включения каждого прибора, некоторые из которых должны быть рассчитаны на 20 ампер, а не более широко используемые 15 ампер. Существует также тот факт, что автоматический выключатель на 15 ампер не может одновременно питать тостер, микроволновую печь и чайник без срабатывания, поэтому два или более автоматических выключателя должны питать кухонные сосуды, по крайней мере, один из них рассчитан на 20 В. ампер, а при подключении розеток замените их размещение между каждой линией от разных выключателей, чтобы каждая последующая розетка вокруг столешницы была от другого источника. Во избежание удара используйте розетку GFCI для любой емкости в пределах 24 дюймов от раковины.

Высота между кухонной столешницей и низом шкафов

Высота кухонных шкафов и столешниц не всегда стандартна. Их можно настроить для удовлетворения потребностей каждого отдельного пользователя, например, столешницы меньшей высоты для людей невысокого роста или более высокие столешницы для высоких людей. Однако есть некоторые общие рекомендации относительно идеального расстояния между дном верхних шкафов и столешницей.
Базовое расстояние между верхней частью кухонной стойки и нижней частью навесных шкафов над ней составляет 18 дюймов. Это расстояние идеально подходит для среднего человека, потому что оно обеспечивает достаточно места для работы на столешнице, а также обеспечивает доступ ко всем полкам шкафа. Для более высоких или низких пользователей расстояние можно немного отрегулировать. Обычно нижняя сторона шкафов должна находиться примерно в 20 дюймах от верхней части столешницы и не ближе 15 дюймов.

Высота столешницы кухонного острова

Кухонные острова стали своего рода стандартным элементом во многих домах. Они практичны и добавляют эстетическую ценность пространству. Однако эти особенности дизайна подходят не для каждой кухни — некоторые кухни обычно слишком малы для острова.

Кухонные острова, которые выше стандартных кухонных стоек, довольно распространены. Преимущество такого увеличения высоты в том, что он может скрыть любой беспорядок или грязную посуду. Если у вас большая открытая планировка, это отличный вариант для рассмотрения.

Высота стойки для размещения барного стула

Идеальная высота стойки и барного стула рассчитывается аналогично стандартной высоте обеденных стульев. Чтобы получить удобную посадку, позволяющую людям скрестить ноги, вычтите 9–13 дюймов из размера вашего стола или прилавка, при этом 12 — очень щедрая доплата. Однако, если у вас есть нависающая барная стойка или конструкция большого размера, выберите немного меньшую высоту табурета.

• 24-дюймовые барные стулья идеально подходят для 36-дюймовой стойки, которая обычно меньше барного стола.
• 25-дюймовый барный стул подойдет под 36-дюймовую или 37-дюймовую барную стойку или стол.
• 26-дюймовые барные стулья идеально подходят для 38-дюймового бара или стойки.
• 30-дюймовый барный стул: подходит для стандартного 42-дюймового бара/стола или гаража и обычно имеет размер табуретов, которые можно увидеть в пабе.

Kitchen Express NC Greensboro

Вы очень разборчивы, когда дело доходит до ремонта вашего дома и особенно кухни. Все, что хорошо продумано и организовано, может сделать вашу кухню особенно восхитительной. Кухонная стойка играет огромную роль в том, чтобы ваша кухня выглядела красиво.
