Защита от перенапряжения сети для дома (220 и 380 вольт)

В современных бытовых приборах используется чувствительная электроника, что делает эти устройства уязвимыми перед перепадами напряжения. Поскольку устранить их не представляется возможным, необходима надежная защита. К сожалению, ее организация не входит в сферу обязанностей службы ЖКХ, поэтому заниматься этим вопросом приходится самостоятельно. Благо защитные устройства приобрести сегодня не проблема. Прежде чем перейти к описанию и принципу действия таких приборов, кратко расскажем о причинах, вызывающих скачки напряжения, и их последствиях.

Что такое перепад напряжения и его природа?

Под этим термином подразумевается краткосрочное изменение амплитуды напряжения электросети, с последующим восстановлением, близким к первоначальному уровню. Как правило, длительность такого импульса исчисляется я миллисекундами. Существует несколько причин для его возникновения:

  1. Атмосферные явления в виде грозовых разрядов, они способны вызвать перенапряжение в несколько киловольт, что не только гарантированно выведет электроприборы из строя, а и может стать причиной пожара.
    В данном случае жителям многоэтажек проще, поскольку организация защиты от таких предсказуемых явлений входит в обязанности поставщиков электричества. Что касается частных домов (особенно с воздушным вводом), то их жильцы должны самостоятельно заниматься этим вопросом или обращаться к специалистам.
  2. Скачки при коммутационных процессах, когда происходит подключение-отключение мощных потребителей.
  3. Электростатическая индукция.
  4. Подключение определенного оборудования (сварка, коллекторный электродвигатель и т.д.).

На рисунке ниже наглядно продемонстрирована величина грозового (Uгр) и коммутационного импульса (Uк) по отношению к номинальному напряжению сети (Uн).

Грозовой и коммутационный импульсы перенапряжения

Для полноты картины следует упомянуть и о долгосрочном повышении и понижении напряжения. Причиной первого является авария на линии, в результате которой происходит обрыв нулевого провода, что вызывает повышение до 380 вольт.

Нормализовать ситуации никакими приборами не получится, потребуется ждать устранения аварии.

Длительное снижение напряжения можно часто наблюдать в сельской местности или дачных поселках. Это связано с недостаточной мощностью трансформатора на подстанции.

В чем заключается опасность перепадов?

В соответствии с допустимыми нормами, допускается отклонение от номинала в диапазоне от -10% до +10%. При скачках напряжение может существенно выйти за установленные границы. В результате блоки питания бытовой техники подвергаются перегрузке и могут выйти из строя или существенно сократить свой ресурс. При высоких или длительных перепадах велика вероятность возгорания проводки, и, как следствие, пожара.

Пониженное напряжение также грозит неприятностями, особенно к этому критичны компрессоры холодильных установок, а также многие импульсные блоки питания.

Защитные устройства

Существует несколько видов защитных устройств различающихся как по функциональности, так и по стоимости, одни из них обеспечивают защиту только одному бытовому прибору, другие – всем имеющимся в доме. Перечислим хорошо зарекомендовавшие себя и наиболее распространенные защитные устройства.

https://www.youtube.com/watch?v=e86nhzDoncM

Сетевой фильтр

Наиболее простой и доступный по деньгам вариант защиты маломощного бытового оборудования. Отлично зарекомендовал себя при бросках до 400-450 вольт. На более высокие импульсы устройство не рассчитано (в лучшем случае оно примет удар на себя, спасая дорогостоящую аппаратуру).

Фильтр удлинитель Swen Fort Pro

Основной элемент защиты у такого устройства – варистор (полупроводниковый элемент изменяющий сопротивление в зависимости от приложенного напряжения). Именно он выходит из строя при импульсе более 450 В. Вторая важная фун

Ограничитель перенапряжения: устройство, виды, технические характеристики

Одним из наиболее опасных аварийных режимов в электрических сетях является импульсный скачек напряжения при атмосферных разрядах, перехлесте линий  или коммутационных операциях. Эта величина значительно опережает нарастание импульсного тока и воздействует на изоляцию электрооборудования и других устройств, поэтому классические автоматы и другие защиты, реагирующие на изменение номинального тока, против нее не эффективны.

Значение перенапряжения может в разы превышать номинальную рабочую величину, поэтому такое явление подвергает опасности все оборудование и элементы сети. Для предотвращения значительных убытков и последующих затрат на восстановление в электроустановках используются ограничители перенапряжения (ОПН).

Устройство и принцип действия

Конструктивно ограничитель перенапряжения включает в себя полупроводниковый элемент с нелинейной величиной сопротивления. Как правило, в роли таких элементов выступают вилитовые диски, изготовленные на основе оксидов цинка с включением в из состав тех или иных  примесей. Снаружи диски закрываются защитной рубашкой, а на концах имеют электрические выводы, один из которых подводится к защищаемой электрической сети, а второй заземляется. Пример частного варианта устройства ограничителя перенапряжения представлен на рисунке 1 ниже:

Рисунок 1: устройство ограничителя перенапряжения

Работа ОПН схожа с обычным варистором, отличительной особенностью ограничителя являются некоторые различия с характеристикой варистора в части проводимости и скорости нарастания. Принцип действия ограничителя перенапряжения заключается в его нелинейной вольт-амперной характеристике (ВАХ). Это означает, что при номинальном напряжении сопротивление варисторов достаточно большое и ток через них не протекает – его сопротивление изоляции соизмеримо с изоляцией кабелей, изоляторов и электрических приборов.

В рабочем режиме при возникновении грозовых разрядов или других высоковольтных импульсов сопротивление нелинейных резисторов внутри ограничителя резко снижается. Как правило, эта величина приближается к нулю или несоизмеримо меньше сопротивления сети и всех подключенных к ней приборов. Поэтому при коммутационных или грозовых перенапряжениях ток разряда протекает только через ограничитель перенапряжения на землю, чем и обеспечивается защита электрооборудования.

Пределы срабатывания ограничителя перенапряжений на разряды молний или другие импульсные перенапряжения определяются его ВАХ.

Рис. 2: вольтамперная характеристика ОПН

Как видите из рисунка 2, при работе ограничителя перенапряжения до 600В, протекающий через него ток будет равен нулю.

Как только это значение пересечет отметку в 600В, сопротивление резко уменьшиться и протекающий ток увеличиться до сотен и тысяч ампер.

Здесь кривая характеристики представлена тремя участками:

  • 1 – область нулевых или сверхмалых токов;
  • 2 – область средних токовых нагрузок;
  • 3 – область максимального тока.

Применение

Ограничитель перенапряжения применяется для предотвращения нарастания перенапряжения на электрическом оборудовании с последующим переводом импульса разряда на землю.

Рис. 3: пример использования ОПН

Широкое применение нелинейных ограничителей распространено в линиях электропередач, где они выступают в роли молниезащиты, а сами провода являются молниеприемниками. В промышленных целях ограничители перенапряжения используются для защиты различных электрических аппаратов и персонала, к примеру, на тяговых и трансформаторных подстанциях, распределительных устройствах и т.д. В бытовых устройствах ОПН применяются для установки в электрических щитках на вводе в здание или для защиты какого-либо ценного оборудования.

Виды ОПН

В связи с большим спектром решаемых задач ограничители перенапряжения подразделяются на несколько видов, которые отличаются по таким параметрам:

  • Класс напряжения – рабочая величина, на которую рассчитан ограничитель, разделяется на устройства до 1кВ и выше, как правило, номинал напряжения соответствует стандартному значению электрических параметров сети (6, 10, 35 кВ).
  • Материал рубашки – определяет тип изоляции наружного слоя, наиболее часто используются фарфоровые или полимерные модели.
  • Класс защищенности – определяет возможность установки или на открытой части, или только внутри помещения.
  • Количеству элементов или фаз – число ограничителей перенапряжения зависит от числа защищаемых фаз и величины питающего их напряжения.

Так для каждой из фаз в электроустановке может устанавливаться отдельная колонка или одна для всех. Также следует отметить, что в электроустановках на 110 кВ и более ОПН для одной фазы может собираться из нескольких однотипных элементов, к примеру, из трех на 35 кВ.

В зависимости от причин возникновения перенапряжения в сети устройство защиты должно выстраиваться в соответствии с требованиями стандартов:

  • ГОСТ Р 50571.18-2000 – от возможных перенапряжений в низковольтных сетях при замыканиях по высокой стороне.
  • ГОСТ Р 50571.19-2000 – от скачков, образованных воздействием молнии и возникающих в результате переключения электроустановок.
  • ГОСТ Р 50571.20-2000 – от перенапряжений генерируемых электромагнитными воздействиями.

Комбинация нескольких видов позволяет выстраивать многофункциональные или ступенчатые ограничители.

Фарфоровые

Рис. 4: фарфоровые ОПН

Достаточно распространенным вариантом являются ограничители коммутационных перенапряжений с фарфоровым корпусом. Такие модели отличаются своими эксплуатационными  параметрами, так как керамика невосприимчива к воздействию солнечной радиации, а находящийся внутри вентильный разрядник практически не зависит от температуры внешней среды.

Также весомым преимуществом этих ограничителей является большая механическая прочность на сжатие и разрыв, благодаря чему их можно использовать и в качестве опорной конструкции. Но фарфоровые ОПН характеризуются сравнительно большим весом, а также представляют значительную угрозу в случае разрыва, так как осколки фарфора поражают близлежащие здания и могут травмировать персонал.

Полимерные

Рис 5: полимерные ОПН

С развитием химической отрасли и распространением полимеров в качестве диэлектриков они значительно вытеснили фарфоровые ограничители. Полимерные ОПН представляют собой устройства с рубашкой из каучука, винила, фторопласта или других подобных материалов.

Полимерные ограничители куда боле устойчивы к воздействию влаги, отличаются меньшим весом и большей взрывобезопасностью, так как в случае разрушения корпуса избыточным давлением внутри колонки, рубашка повреждается по линии разлома, но не разлетается острыми осколками. Значительным преимуществом полимерных моделей является их устойчивость к динамическим нагрузкам.

К недостаткам полимерных ОПН относится способность к накоплению пыли и прочих засорителей на поверхности диэлектрика, которые со временем приводят к повышению пропускной способности, увеличению тока утечки и пробою изоляции. Также полимеры боятся солнечной радиации и температурных колебаний в окружающей среде.

Одноколонковые

Такие ограничители перенапряжения представляют собой один конструктивный элемент с нелинейным сопротивлением. Число полупроводниковых дисков в них набирается в соответствии с категорией защищаемой электроустановки. В зависимости от количества и типа осаживающейся на поверхности пыли и засорителей, одноколонковые ОПН  подразделяются по классам от II до IV согласно градуировке ГОСТ 9920.

Многоколонковые

В отличии от предыдущих устройств борьбы с коммутационными перенапряжениями, эти средства защиты высоковольтного оборудования имеют несколько колонок, модулей или блоков, объединяемых в одну систему. Данный вид ОПН характеризуется большей надежностью по отношению к защищаемым объектам, так как способен реагировать и на одиночные, и на дифференциальные перенапряжения.

Технические характеристики

При выборе конкретной модели ограничителя перенапряжения обязательно учитываются такие  параметры устройства:

  • Время срабатывания – характеризует скорость открытия полупроводникового элемента ограничителя после нарастания напряжения.
  • Рабочее напряжение – определяет величину электрической энергии, которую ОПН может выдерживать без нарушения работоспособности в течении любого промежутка времени.
  • Номинальное повышенное напряжение – значение рабочей величины, которое ОПН способен выдерживать в течении 10 секунд, также нормируется совместно с остаточным напряжением, которое остается в сети.
  • Ток утечки – возникает как результат приложения напряжения к ограничителю перенапряжения и определяется его омическим сопротивлением или параметрами резисторов. В исправном состоянии этот параметр составляет сотые или тысячные доли ампер, перетекающие по рубашке и полупроводнику от источника к проводу заземления.
  • Разрядный ток – величина, образующаяся при импульсных скачках, в зависимости от источника перенапряжения разделяется на атмосферные, электромагнитные и коммутационные импульсы.
  • Устойчивость к току волны перенапряжения – определяет способность сохранять целостность всех элементов конструкции в аварийном режиме.

Обслуживание и диагностика ОПН

В процессе эксплуатации ограничители перенапряжения не являются одноразовым элементом. Поэтому могут многократно производить операции перевода импульсного разряда на заземляющую шину автоматически. Из-за особенностей протекания и величины перенапряжения ОПН может утрачивать заводские параметры, снижать эффективность работы до полного выхода со строя. Для предотвращения подобных ситуаций они подвергаются периодической проверке в процессе эксплуатации, которая регламентируется п.2.8.7 ПТЭЭП.  При этом проверяется:

  • Сопротивление – не менее раза в 6 лет, измеряется при помощи мегаомметра.
  • То

Что такое перенапряжение в сети, его виды, основные причины

Перенапряжение электрической сети представляет серьезную угрозу для любого электрооборудования, включая бытовую технику. Проблема заключается в том, что ввиду природы этого эффекта полностью исключить его проявление невозможно. В связи с этим было разработано несколько решений для защиты электрооборудования, позволяющих минимизировать негативные последствия повышения напряжения. Подробная информация по этой теме представлена ниже.

Что такое перенапряжение в сети и в чем его опасность?

Под данным термином подразумевается повышение напряжения в электросетях или линиях электропередач сверх установленной нормы. Она ограничена 5,0% и 10,0% (допустимое и предельно допустимое отклонение, соответственно). В ГОСТ 13109 91, где описаны нормы, которым должно соответствовать качество электроэнергии дается более детальное определение этому эффекту. Нормативный документ дает описания двум вариантам проявления высокого напряжения:

  • Импульсное перенапряжение. Проявляется как резкое повышение амплитуды напряжения, после чего наблюдается понижение к исходному или близкому к нему уровню (см. А на рис.1). Продолжительность импульса менее 10,0 миллисекунд.
  • Эффект временного перенапряжения. В данном случае превышение номинала более 10,0% наблюдается дольше 10,0 мс (см. В на рис.1).
Рис 1. Пример импульсного (А) и временного (В) перенапряжения

Перенапряжения опасны тем, что могут не только вывести из строя подключенные к сети приборы, а и разрушить изоляцию электрооборудования. В последнем случае создается угроза для человеческой жизни и повышается риск возникновения аварийной ситуации. Повреждение изоляции электроустановок довольно часто становится причиной пожара.

Пожар, вызванный перенапряжением

В связи с этим, при выборе изоляции необходимо руководствоваться соответствующими нормами, подробную информацию об этом можно найти на страницах нашего сайта.

Разновидности и классификация перенапряжений в сети

В зависимости от факторов, вызвавших повышение уровня напряжения, отклонения принято разделять на следующие виды перенапряжений:

  • Внешние перенапряжения, то есть, произошедшие в результате стороннего воздействия на энергосистему. В качестве таковых могут выступать природные и техногенные факторы. В качестве примера природного воздействия можно привести такое атмосферное явление, как разряд молнии или магнитные бури. Пример техногенного фактора – короткое замыкание с проводом трамвайной или троллейбусной контактной сети или другим сторонним источником тока.
  • Перенапряжения, вызванные внутренними процессами в энергосистеме. К таковым относятся аварии, коммутация, резкий сброс нагрузки и т.д.

Рассмотрим отдельно различные виды внешних и внутренних перенапряжений, начнем с первых.

Грозовое

Данный вид перенапряжения вызывают грозовые разряды, пришедшиеся на ЛЭП. В результате наблюдаются резкие броски напряжения в линии, при этом норма может быть превышена на порядок и более. Время длительности грозовых импульсов редко приближается к 10,0 мс. Несмотря на столь короткое время величина электрического разряда настолько высока, что подключенное к сети электрооборудование выходит из строя вне зависимости от уровня изоляции.

Защита от перенапряжения сети 🔌 220в, 380в и скачков напряжения для дома и квартиры

Современная жизнь приводит к появлению все большего количества сложной бытовой техники, оборудования и электроники в наших домах и квартирах. При этом качество электроснабжения желает быть лучшим по различным причинам. С другой стороны, промышленность предлагает целый ряд электротехнических приборов, позволяющих решать обозначенные проблемы своими руками в собственном жилье. Давайте познакомимся с ними и сделаем свой выбор.

Контроль уровня напряжения в сети

Виды скачков напряжения в сети электроснабжения

Трудно выбрать правильную систему защиты от перепадов напряжения, не зная их природу и характер. При этом все они имеют природный или техногенный характер:

  1. Зачастую напряжение в сети становится стабильно низким. Причина – перегрузка устаревшей линии электропередачи (ЛЭП), например, в результате массового подключения электронагревателей или кондиционеров в соответствующий сезон.
  2. В этих же условиях напряжение может оказаться завышенным длительное время при недостаточной нагрузке.
  3. Возможна ситуация, когда при стабильном общем уровне питания в линии электроснабжения появляются импульсы и скачки высокого напряжения. Причиной бывает работа сварочного аппарата, мощного электроинструмента, технологического оборудования или некачественного контакта в ЛЭП.
  4. Довольно неприятной неожиданностью является обрыв нулевого провода в сети 380 В питающей подстанции. В результате различной нагрузки по трем фазам возникает перекос напряжения, то есть на Вашей линии оно окажется слишком низким или завышенным.
  5. Удар молнии в ЛЭП вызывает огромный скачок перенапряжения, что приводит к выходу из строя и бытовой техники, и внутренней проводки зданий, что приводит к пожару.

Как защищают бытовую технику пробки и автоматы

Долгое время в наших домах и квартирах универсальным средством обороны от перечисленных выше неприятностей оставались плавкие предохранители под названием пробки. На смену им пришли современные автоматические выключатели (автоматы), и бесшабашный народ перестал ставить «жучки», восстанавливая сгоревшие пробки. Сегодня во многих квартирах автоматические выключатели остаются практически единственным средством защиты от проблем в домашней электросети.

Автоматические выключатели приходят на смену плавким предохранителям

Во время работы автоматический выключатель срабатывает, когда протекающий через него ток превышает значение, указанное на его корпусе. Это позволяет защитить электропроводку от перегрева, короткого замыкания и возгорания в случае перегрузки. При этом перенапряжение успевает вывести из строя электронику, а при коротком скачке автомат даже не сработает.

Таким образом, мощный импульс, вызванный ударом молнии, проходит через автоматический выключатель и может пробить проводку с перечисленными последствиями.

Иными словами, от повышенного напряжения и его скачков или перепадов автомат не спасает.

Зачем в домашней сети подключают УЗИП

Специально для организации системы защиты от ударов молнии и возникающих при этом импульсов перенапряжения разработаны УЗИП – устройства защиты от импульсных помех. Отметим, что ЛЭП имеют определенные средства компенсации ударов молнии. Также в блоках питания современных электронных устройств имеются УЗИП класса III.

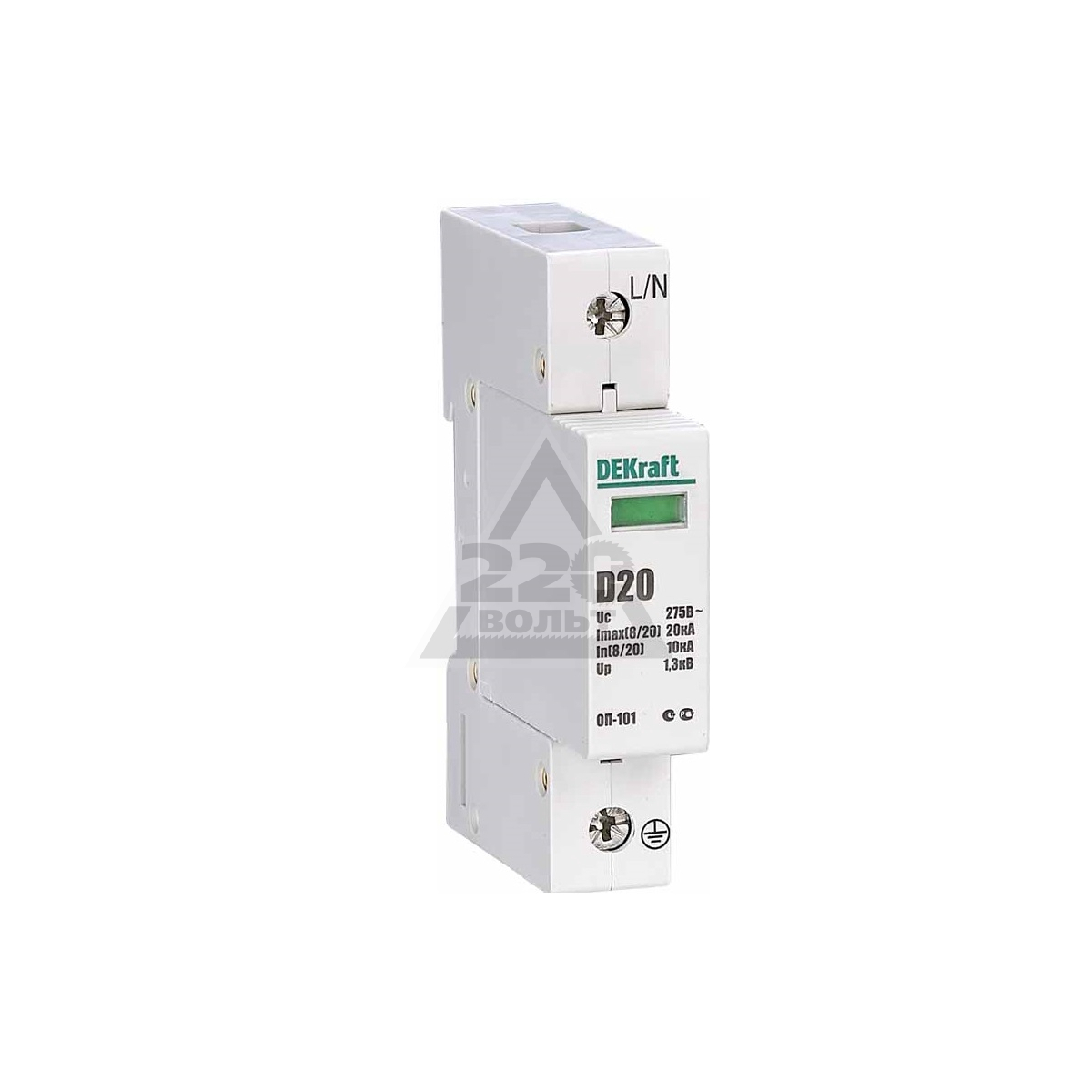

Модульные УЗИП для монтажа в электрощите

Однако этого недостаточно, если Вы живете в частном доме, запитанном от воздушной линии электропередачи. Методика выбора и подключения УЗИП приводится в статье «Устройство защиты от импульсных грозовых перенапряжений, схема подключения». В любом случае для защиты от молнии поможет громоотвод, о котором рассказано в статье «Как правильно сделать громоотвод и молниезащиту в частном доме своими руками».

Функции УЗО в схеме электроснабжения дома

В схеме электроснабжения современного дома обязательно присутствует УЗО – устройство защитного отключения. Его основное предназначение – защита людей от удара электрическим током, а также защита электропроводки от пробоя и утечки, что может привести к пожару. Методика выбора и подключения УЗО приводится в специальной статье.

Однофазное и трехфазное УЗО

Несомненно, если в Вашем доме еще не установлено УЗО, это нужно обязательно сделать. При этом от перепадов напряжения устройство защитного отключения спасает лишь в некоторой степени и косвенным образом.

Защита электроприборов с помощью стабилизатора напряжения

Электрический стабилизатор — это прибор, который поддерживает на выходе стабильное напряжение при его изменении на входе в допустимых пределах. Прибор может иметь различную мощность и обеспечивать стабильное электропитание всего дома, либо отдельных потребителей.

Стабилизаторы напряжения различной мощности

Стабилизатор прекрасно справляется с коррекцией медленно меняющегося пониженного или повышенного напряжения. В зависимости от принципа работы он компенсирует резкие скачки или импульсы перенапряжения в разной степени.

В современных агрегатах имеется функция отключения подачи питания, когда его уровень в сети принимает предельные значения. После возвращения входного напряжения к допустимой величине электроснабжение восстанавливается.

При этом прибор не защищает от грозового перенапряжения.

Из рассмотренных нами устройств стабилизатор является наиболее дорогим. Читайте статью «Как правильно выбрать бытовой стабилизатор напряжения 220в для дачи и частного дома».

Альтернативный вариант — реле контроля напряжения в сети

Бюджетной альтернативой стабилизатору является реле контроля напряжения, которое выполняет оговоренную нами функцию отключения электропитания при выходе напряжения в сети за допустимые пределы. В зависимости от исполнения, устройство срабатывает при перенапряжении, либо контролирует и его нижний уровень.

Варианты модульных реле напряжения

Существуют модификации реле, которые восстанавливают питание автоматически при его возвращении к допустимым пределам, или это нужно делать вручную. Наиболее совершенные устройства предоставляют возможность установки уровней напряжения, при которых наступает отключение потребителей и времени задержки при возвращении питания. Например, холодильник нельзя включать в сеть повторно в течение пяти минут, чтобы не повредить компрессор. Именно такое значение можно задать на реле.

Реле напряжения ASV-3M после срабатывания необходимо включить вручную

При этом реле не обеспечивает стабильное напряжение, не компенсирует импульсные скачки и не защищает от грозового перенапряжения. Иными словами, такой способ защиты подходит в ситуации, когда напряжение в сети нормальное, но возможны его редкие и значительные отклонения, в том числе, в результате аварии в сети электроснабжения.

Реле напряжения для маломощных потребителей

Существуют варианты исполнения для защиты отдельных потребителей в виде удлинителя или моноблока с вилкой и розеткой. Эти устройства рассчитаны на ток нагрузки 6-16А. Аналогичные приборы в модульном исполнении монтируются на электрощите.

Реле модульного типа может иметь на выходе переключающую группу контактов, нормально разомкнутые контакты, а также две отдельные группы нормально разомкнутых или нормально замкнутых контактов. Это позволяет реализовать разные варианты управления питанием потребителей.

Монтажная схема подключения реле напряжения в сети 220В

Электромонтаж реле напряжения модульного типа можно выполнить по вышеприведенной иллюстрации. В любом случае устройство подключается после входного автомата. Нулевой провод подсоединяется к клемме N, а провода фазы — к нормально разомкнутым контактам реле.

Для защиты более дорогого устройства его номинальный рабочий ток выбирается на ступень выше, чем значение, указанное на корпусе входного автомата. Например, если перед реле установлен автомат на 40А, выбирают прибор с номинальным значением 50А.

Если устройство с необходимым значением рабочего тока отсутствует, либо стоит слишком дорого, его можно заменить реле напряжения с минимальным параметром нагрузки. При этом к его выходу подключается контактор необходимой мощности или пускатель, который подает напряжение на потребители.

Схема подключения реле напряжения с применением контактора

Электромонтаж реле напряжения в паре с контактором приведен на схеме. В данном примере собственно реле напряжения подключается также после входного автомата, счетчика и УЗО. Провод фазы с выходного контакта реле подключается к клемме управляющей обмотки контактора, а к ее второй клемме подсоединяется нулевой провод (выступающая часть корпуса). На выходные клеммы контактора (дальняя часть корпуса) сверху подаются фаза питания и ноль, а снизу подключаются провода фазы и нуля потребителей.

При наличии нормального уровня напряжения в сети реле контроля замыкает выходные контакты и подает питание на обмотку контактора. Он, в свою очередь, замыкает выходные контакты и подает питание потребителям. При отсутствии напряжения в сети или выходе его за допустимые пределы цепи последовательно разрываются и питание нагрузки отключается.

Схема подключения нескольких реле напряжения в однофазной сети

В ряде случаев удобно использовать несколько реле напряжения для разных типов потребителей. При этом для наиболее дорогих электронных потребителей, как, например, компьютеры, можно задать с помощью соответствующего реле допустимый диапазон входного питания в пределах 200-230В.

Бытовым электроприборам с электродвигателями, как, например, холодильник или стиральная машина, можно установить диапазон напряжения 185-235В. Потребители типа утюга, обогревателя или водонагревателя могут питаться напряжением 175-245В. Внутренние таймеры реле можно настроить на разное время задержки возобновления питания.

Как работает реле контроля фаз в сети 380В

В сети 380В может быть установлено трехфазное реле напряжения. Это имеет смысл, если в доме имеется оборудование с трехфазным питанием.

Подключение реле напряжения в сети 380В

В этом случае реле срабатывает при отклонении напряжения на любой фазе и отключает нагрузку по всем трем линиям. При отсутствии потребителей с питанием 380В удобнее и дешевле подключить три отдельных реле напряжения. В этом случае мы получаем три группы потребителей 220В, для которых могут быть установлены различные предельные значения напряжения и время задержки.

Схема подключения реле напряжения на каждой фазе в сети 380В

От чего защищает ИПБ

Основная задача источника бесперебойного питания (ИПБ) – обеспечение потребителей электроэнергией при отсутствии напряжения в сети. Наиболее часто этот прибор используют для питания компьютеров. Хотя ИПБ обеспечивает напряжение 220 вольт непродолжительное время, имеется возможность сохранить информацию и выключить компьютер. Актуально применение источника бесперебойного питания при использовании малогабаритной электростанции для беспрерывной подачи энергии в момент ее запуска.

Распространенный источник бесперебойного питания

Очевидно, что применение ИПБ функционально, если в сети электроснабжения дома установлено реле напряжения. При использовании аккумулятора достаточной емкости к источнику бесперебойного питания может быть подключен газовый котел. Аккумулятора на 60 АЧ хватит для обеспечения напряжением котла мощностью 160Вт примерно в течение суток.

ИПБ с двойным преобразованием работает при изменении напряжения на входе в широких пределах, однако стоит очень дорого.

Вероятно, в большинстве случаев, в бытовых целях практичнее использовать одновременно недорогой источник бесперебойного питания и стабилизатор или реле напряжения.

Чем поможет сетевой фильтр

Чаще всего бытовые сетевые фильтры выполнены в виде удлинителя. Таким образом, к нему может быть подключено сразу несколько единиц бытовой техники. Фильтры отличаются количеством розеток и длиной кабеля. Обычно устройство снабжается собственным выключателем с индикацией подачи питания. Фильтр может иметь индивидуальные выключатели питания для каждой розетки.

Популярные сетевые фильтры

Ряд моделей имеют защиту от короткого замыкания и перегрузки. Общий ток нагрузки устройств такого рода не превышает 6-16А. Собственно фильтр таких устройств состоит из нескольких конденсаторов и катушек индуктивности. Таким образом, обеспечивается защита электроники от маломощных и коротких импульсов помех. Последние могут создаваться, в том числе, бытовой техникой, подключенной в домашней сети.

Заметим, что блоки питания большинства современных электронных приборов уже имеют аналогичные схемы в своем составе. Иными словами, подобные сетевые фильтры можно рассматривать как удлинители с дополнительной фильтрацией и сервисными возможностями.

Система защиты от скачков напряжения своими руками

Ознакомившись с вышеизложенной информацией, Вы сможете подобрать систему с защиты домашней сети от нестабильности напряжения разного рода. При этом важно правильно оценить характер угрозы. В зависимости от обстоятельств может быть обеспечена защита от скачков напряжения как всей сетевой проводки в доме, так и отдельных приборов. В статье «Как выбрать стабилизатор для защиты холодильника от перепадов и скачков напряжения 220в» мы рассказываем о том, как можно сделать импровизированный стабилизатор для холодильника своими руками.

УЗИП так ли он нужен

Изначально вся молниезащита и защита от перенапряжений, возникающих при грозе, ориентировалась на такие величины, как киловольты и даже десятки и сотни киловольт.

Оборудование такого класса защищается высоковольтными разрядниками РВО, РВС, РДИП, РМК и т.п.

Однако в последнее время для рядового потребителя в бытовых сетях 220В на первый план вышли другие устройства – УЗИП. Давайте рассмотрим подробнее что это такое, почему они раньше были не нужны, а теперь вдруг понадобились и как они вообще работают.

Что такое УЗИП и от чего оно защищает?

УЗИП – это устройство, которое защищает оборудование и эл.приборы в сети 220-380В от импульсных перенапряжений.

При этом не путайте импульсное перенапряжение, просто с повышенным, которое возникает при аварийных ситуациях – обрыве ноля или попадании фазы на нулевой проводник.

Импульсное длится не более 1 миллисекунды.

Никакое реле напряжения за это время отработать не успевает.

Помимо аббревиатуры УЗИП можно встретить и другие распространенные названия. Например, ОПС – ограничитель перенапряжения сети или ОИН – ограничитель импульсных напряжений.

Несмотря на разные названия, функциональное назначение у всех этих устройств одинаковая. Они должны выполнять две главные задачи:

  • защищать оборудование от последствий удара молнии

Причем не обязательно от прямого попадания, но и от возникающих “наводок” и импульсных разрядов при грозе.

От них выйти из строя могут не только работающие приборы, но и “спящие”.

То есть те, которые просто воткнуты в розетку – TV, холодильники, зарядки.

  • защищать от перенапряжений при коммутациях
Оказывается, для появления импульсных аномалий в сети, вовсе не обязательно, чтобы рядом с вашим домом молния попала в линию электропередач. Достаточно кому-то в этой же самой сети (0,38-6-10кВ) включить конденсаторные батареи, запустить мощный электродвигатель или сварочный аппарат.

Как сами понимаете, говорить об актуальности монтажа УЗИП в этом случае нужно не только для частных домов, но и для квартир в многоэтажках. Данная коммутация будет сопровождаться кратковременным импульсом, который спалит вам электронные компоненты телевизора, стиральной машинки или компьютера.

От всего от этого ни УЗО, ни диффавтоматы, ни реле напряжения не помогут.

А вот УЗИП реально спасет дорогостоящие приборы. Иногда такие импульсы не приводят к капитальной поломке, зато сопровождаются “зависанием” системы, потерей памяти и т. п. А это опять дополнительные расходы на ремонт, наладку и обслуживание.

Если взять все домашние электроприборы и разбить их на категории электрической стойкости к импульсам напряжения, то получится следующая табличка:

Технические характеристики

Вот базовые технические характеристики, на которые следует обращать внимание при выборе УЗИП. Они обычно прописаны на корпусе устройства.

  • номинальное и максимальное напряжение сети

Это напряжение, при котором устройство будет нормально работать не срабатывая. При его превышении УЗИП становится активным.

  • номинальный и максимальный разрядный ток

Это ток, который УЗИП может пропустить через себя несколько раз без последствий и риска выхода их строя.

УЗИП — это не обязательно одноразовое устройство, как некоторые считают.

  • уровень защитного напряжения или классификационное напряжение

Максимальное U на клеммах устройства, когда варистор начинает открываться при протекании через него определенного тока.

  • класс устройства

Классы или типы УЗИП — чем отличаются?

Все УЗИП подразделяются на три класса или три типа. Эти классы подсказывают в каких местах нужно ставить, то или иное устройство.

1 класс

Защищает от перенапряжения, спровоцированного прямым попаданием молнии в здание или молниеотвод.

Этот тип рассчитан на пиковое значение тока с фронтом 10/350мс.

Что это означает? Это значит, что рост тока до максимального значения происходит в течение 10мс. Далее его значение падает на 50% через 350мс.

Такое наблюдается именно при прямом ударе молнии. Это очень малое время воздействия, на которое остальные защитные аппараты зачастую  не успевают среагировать. А при достаточном импульсном токе, просто выходят из строя, никак не защищая подключенное оборудование.

А вот УЗИП при максимальных величинах данного параметра гарантированно защитит цепь хотя бы один раз.

УЗИП 1 класса устанавливаются непосредственно на вводных щитовых промышленных и административных зданий.

Тип 1 используется при наличии системы молниезащиты – молниеотвод, металлическая сетка на здании.

Кстати, устройства класса 1 соответствующей конструкции, при воздушном вводе проводом СИП и наличии хорошего контура заземления, можно легко установить непосредственно на опоре через специальные прокалывающие зажимы и арматуру.

2 класс

Обеспечивает защиту от импульсных скачков напряжения, которые появляются при включении-отключении очень мощного оборудования, либо при непрямом попадании молнии.

Они рассчитаны на пиковое значение тока с фронтом 8/20мс. То есть, максимум тока достигается за 8мс, а спадает он наполовину за 20мс.

Автоматы, УЗО, реле опять же пропускают такой импульс, не успевая среагировать вовремя.

УЗИП 2 класса должны монтироваться в вводных распредустройствах многоквартирных жилых зданий или в уличных ВРУ частных коттеджей и домов.

При воздушном вводе в здание это условие прямо регламентируется правилами ПУЭ.

Получается, что УЗИП Т-2 должны использоваться практически всегда.

3 класс

Защищает от остаточных импульсных перенапряжений, образующихся при коротких замыканиях, либо после гашения основного импульса, первыми двумя классами УЗИП.

Третий класс часто встраивают в сетевые фильтры и удлинители.

Эта защита нужна очень чувствительному электронному оборудованию. Например, дорогостоящим медицинским приборам, компьютерам и т.п.

Третий класс применяют только как дополнительную защиту к Т-2, и он имеет более низкую разрядную способность.

Тип Т-3 обязательно устанавливается, если приборы расположены далее 30 метров от вводного УЗИП Т-2.

Обратите внимание, что для обеспечения селективности защиты, нельзя устанавливать УЗИП разных классов параллельно один за другим в одном месте. Иначе максимальный ток молнии изначально пойдет совсем не через то устройство и элементарно сожгет его.

Чтобы этого не произошло, между УЗИП разного класса должен быть развязывающий элемент – индуктивность. Роль этой индуктивности выполняет обычный кабель или провод.

Рекомендуемое расстояние между разными УЗИП – не менее 10 метров.

Принцип работы

Как работает УЗИП? Очень просто. При кратковременном превышении напряжения от заданного значения, происходит резкое падение сопротивления варистора, встроенного в корпус.

Вот наглядная схема принципа работы такого прибора. Через автомат 220В подключена однофазная нагрузка. В этой же цепочке присутствует УЗИП.

Один его контакт сидит на фазе, другой на заземлении. Подключение в цепь параллельное!

При этом всегда обращайте внимание на длину проводников, которыми подключено УЗИП. Они играют существенную роль.

Так на кабеле длиной всего 1 метр, от молнии может генерироваться перенапряжение в 1000В.

Для эффективной защиты приходится уменьшать расстояние по кабелю. Поэтому общая длина всей цепочки, через которую подключается УЗИП (провод на фазу + провод до заземления) не должна превышать 50см!



А сечение самого кабеля для типа-2 должно быть от 4мм2 и выше, для класса 1 от 16мм2 и выше. Более подробно о всех нюансах подключения и ошибках при выборе правильной схемы читайте в отдельной статье.

Но вернемся к принципу работы. При нормальном однофазном напряжении в пределах 220В, встроенный варистор имеет большое сопротивление. Соответственно ток через него не течет.

Если же происходит кратковременный импульс, во много раз превышающий пороговое напряжение, варистор резко меняет внутреннее сопротивление, вплоть до нулевых значений.

Вследствие чего фаза через него спокойно устремляется на заземляющий контур. И все перенапряжение, грубо говоря, сливается в землю.

Как только импульс проходит, варистор автоматически возвращается в нормальное (закрытое) состояние.

При достаточно длительном воздействии импульса создается искусственное короткое замыкание, на которое срабатывает автомат, отключая всю цепочку.

Получается, что УЗИП “повреждается” раньше, чем защищаемое оборудование. Тем самым, оно его и спасает. При этом нельзя сказать, что УЗИП одноразовое устройство.

Все будет зависеть от величины импульса, его продолжительности, грозового разряда и силы тока.

Остаточное напряжение, которое все равно в некоторой степени доходит до эл.приборов в этот кратковременный промежуток времени, получается сглаженным до безопасной величины и не оказывает негативных последствий.

Есть модели УЗИП моноблочные, а есть картриджные, со съемным варисторным блоком.

При его выходе из строя вам не придется менять целиком все устройство, достаточно будет заменить один элемент. Это все равно что поменять сгоревший предохранитель.

Как узнать, что УЗИП вышло из строя? По цветному индикатору на передней панели.

Он должен поменять свою раскраску с зеленого на красный.

Не путайте, индикатор выпадает и сигнализирует не просто о срабатывании, а о выходе из строя элемента!

Автомат или предохранитель перед УЗИП

Обязательным условием установки УЗИП является наличие аппарата защиты перед ним – автомата или предохранителя.

Причем специалисты рекомендуют ставить именно предохранитель.

В любом автоматическом выключателе есть катушка, обладающая индуктивностью. А вы эту самую катушку, состоящую из множества витков, устанавливаете последовательно в цепь с УЗИП. Помните, что мы ранее говорили про максимальные расстояния проводников для подключения устройства?

Так вот, выставив перед УЗИП автомат, у вас получится ситуация, когда ток молнии, помимо самого ОПС, вынужден будет пройти через всю катушку, образуя на ней дополнительное напряжение. Иногда эта величина может доходить до 100кВ!

Поэтому и ставят перед УЗИП предохранители с плавкой вставкой, длина которой всего пару сантиметров.

Кстати, есть модели УЗИП, в которых плавкая вставка встроена в корпус устройства.

Только не путайте назначение всех этих предохранителей или автоматов. Они не нужны для защиты самого ОПС. Их обязанность – отсоединить после срабатывания поврежденный элемент цепи.

УЗИП выполнив свою главную задачу, остается фактически “закороченным”, и подать напряжение на все остальное оборудование с короткозамкнутым элементом внутри цепи вы не сможете.

При этом у данной защиты, когда она стоит непосредственно перед самим аппаратом, а не на главном вводе, есть один существенный недостаток. Дело в том, что большинство молний многокомпонентные и их разряд вызывает не один импульс, а несколько.

Причем импульсы эти достигают устройства одномоментно. Представьте себе такую картину – пришла первая волна максимальной величины и заставила не просто сработать УЗИП, но и вывела из работы сменный модуль (выпал красный индикатор) с аппаратом защиты до него.

И тут же за первым импульсом накатывает второй (всего через 60-80мс), а защиты то уже нет! Поэтому иногда лучше защиту в виде автоматов или предохранителей размещать на главном вводе. Она после первого срабатывания будет гасить всю сеть 220В.

УЗИП чаще всего выходят из строя (срабатывают без возможности восстановления параметров варистора) по двум причинам:

  • слишком большое напряжение или разряд, который превышает рабочий диапазон (неправильно выбрали или установили не там, где надо)
  • длительное перенапряжение (не кратковременный импульс)

Например, при обрыве нейтрали или при длительном однофазном КЗ.

Статьи по теме

Как защитить технику от перепадов напряжения | Сетевые фильтры | Блог

Внезапные перепады напряжения грозят плачевными последствиями для бытовой техники: выход из строя без надежды на ремонт. А для загородного дома в период летних гроз эта проблема становится наиболее актуальной. Почему происходят перепады и чем они опасны для техники? Как надежно защититься от скачков напряжения?

Чем опасны перепады напряжения

Перепад напряжения может быть вызван одновременным отключением нескольких мощных устройств, аварией на электросетях, нестабильной работой подстанции из-за перегрузки, эксплуатацией сварочного аппарата, низким качеством материалов электропроводки или ее монтажа. Нередко к существенному скачку напряжения приводит и удар молнии по линии электропередач.

Большинство перепадов незначительны и остаются незамеченными нами, но не техникой. Любой скачок, из-за которого напряжение в сети становится выше 250 Вольт, снижает срок службы подключенных устройств или дестабилизирует их работу. Даже несущественные отклонения на 5-10 %, происходящие регулярно, приводят к сбоям в управляющих блоках, сбросу настроек, возникновению помех. Перепады на 10-25 % сокращают срок службы приборов почти вдвое. А скачки напряжения до 300 Вольт выводят из строя блоки питания, управляющие и сенсорные панели, электродвигатели, сетевое оборудование.

В большинстве многоквартирных домов качество электропроводки оставляет желать лучшего, они не выдерживают нагрузки, ведь в каждой квартире одновременно работают десятки приборов. Безусловно, лучше поменять в квартире проводку, чтобы минимизировать вероятность перепадов и не довести до пожара. Но даже если нет такой возможности, обезопасить себя и родных можно.


Основной параметр при выборе устройств, способных защитить от перепадов напряжения, — это  выходная мощность, которая берется из силы тока (указывается в амперах А) умноженной на напряжение (указывается в вольтах В). Ее величина, указываемая в вольт-амперах (ВA), должна соответствовать общей мощности, потребляемой приборами. Поэтому перед приобретением нужно посчитать общую мощность техники, которую вы планируете подключить.

Сетевые фильтры

Так называемый сетевой фильтр — это зачастую просто разветвитель/удлиннитель, защитные функции у которого либо фактически отсутствуют, либо являются минимальными и способны защитить только от перегрузки или короткого замыкания.

Однако среди «обманок» прячутся и настоящие сетевые фильтры, которые с помощью LC-контура фильтруют высокочастотные помехи в сети. Стоимость таких устройств, естественно, выше, но для некоторых видов техники наличие полноценной фильтрации необходимо. У приборов с LC-контуром есть характеристика «Подавление электромагнитных / радиочастотных шумов». Если вам нужен такой вариант, обращайте на нее внимание.

Стабилизаторы напряжения

Если подаваемое напряжение в сети не соответствует заданным нормам, стабилизатор нормализует его. К тому же стабилизатор повторяет функции хорошего сетевого фильтра: защита от короткого замыкания, от перенапряжения и высоковольтных импульсов, а также фильтрация помех. Маломощные стабилизаторы можно устанавливать для отдельного электроприбора, например, для холодильника, так как этот прибор наиболее болезненно реагирует на скачки напряжения. Супермощные стабилизаторы устанавливаются для всей сети, такие модели наиболее полезны для загородных домов или в районах, где с напряжением постоянные проблемы.

В сетях 220 Вольт используются однофазные стабилизаторы, в сетях 380 Вольт — три однофазных либо один трехфазный. Хороший стабилизатор хоть и стоит в разы дороже сетевого фильтра, однако он реально защищает технику от серьезных перепадов напряжения и обеспечивает стабильную работу.

Источники бесперебойного питания (ИБП)

ИБП объединяет в себе функции сетевого фильтра и стабилизатора (кроме резервного типа), но помимо этого позволяет технике работать еще какое-то время после отключения электропитания. Бесперебойники бывают трех типов: резервные, интерактивные и с двойным преобразованием.

Резервный вариант — самое простое и дешевое решение. Он пропускает ток через LC-контур, как в хороших сетевых фильтрах, а если необходимое напряжение отсутствует, осуществляется переключение на аккумуляторы. К недостаткам резервных бесперебойников можно отнести задержку при переключении на батареи (5 – 15 миллисекунд).

Интерактивные ИБП оснащены ступенчатым стабилизатором, позволяющим поддерживать надлежащее напряжение на выходе без использования батарей, что увеличивает срок их службы. Такие источники бесперебойного питания годятся для ПК и значительной части бытовой техники.

Бесперебойникис двойным преобразованиемпреобразуют полученный переменный ток в постоянный, а на выходе подают снова переменный с необходимым напряжением. Аккумуляторные батареи при этом все время подключены к сети, переключение не производится. ИБП данного типа отличаются более высокой стоимостью, в то же время создают больший шум при эксплуатации и сильнее нагреваются. Применяются в основном для требовательного к надежности питания оборудования: серверов, медицинское оборудования.

Реле напряжения

Реле напряжения, также называемые реле-прерывателями, производят размыкание электрических цепей при перепадах напряжения. После отключения питания реле через небольшие временные интервалы проверяет состояние напряжения, и при нормальных значениях возобновляет подачу тока.

Некоторые модели оснащения регуляторами, позволяющие настраивать реле под разные приборы, устанавливая верхний и нижний предел перепадов для отключения, а также время последующей активации. Существуют модели реле-прерывателей как для монтирования в электрощиток, так и для отдельной установки в розетку.

Оценка защиты сети – безопасность Windows

  • 2 минуты на чтение

В этой статье

Применимо к:

Защита сети помогает предотвратить использование сотрудниками каких-либо приложений для доступа к опасным доменам, которые могут содержать фишинговые атаки, эксплойты и другой вредоносный контент в Интернете.

Эта статья поможет вам оценить защиту сети, включив эту функцию и направив вас на сайт тестирования. Сайты в этой оценочной статье не являются вредоносными. Это специально созданные веб-сайты, которые притворяются вредоносными. Сайт будет воспроизводить поведение, которое произошло бы, если бы пользователь посетил вредоносный сайт или домен.

Подсказка

Вы также можете посетить веб-сайт тестовой площадки Microsoft Defender по адресу demo.wd.microsoft.com, чтобы узнать, как работают другие функции защиты.

Включить защиту сети в режиме аудита

Включите защиту сети в режиме аудита, чтобы увидеть, какие IP-адреса и домены были бы заблокированы. Вы можете убедиться, что это не влияет на бизнес-приложения, или получить представление о том, как часто происходят блокировки.

  1. Введите powershell в меню Пуск, щелкните правой кнопкой мыши Windows PowerShell и выберите Запуск от имени администратора

  2. Введите следующий командлет:

      Set-MpPreference -EnableNetworkProtection AuditMode


Посетить (поддельный) вредоносный домен

  1. Откройте Internet Explorer, Google Chrome или любой другой браузер по вашему выбору.

  2. Зайдите на https://smartscreentestratings2.net.

Сетевое соединение будет разрешено, и отобразится тестовое сообщение.

Просмотр событий защиты сети в средстве просмотра событий Windows

Чтобы просмотреть приложения, которые были бы заблокированы, откройте средство просмотра событий и отфильтруйте событие с кодом 1125 в журнале Microsoft-Windows-Windows-Defender / Operational. В следующей таблице перечислены все события защиты сети.

Идентификатор события Предоставить / Источник Описание
5007 Защитник Windows (рабочий) Событие при изменении настроек
1125 Защитник Windows (рабочий) Событие при аудите сетевого подключения
1126 Защитник Windows (рабочий) Событие при блокировке сетевого подключения

См. Также

Включение защиты сети – Windows Security

  • 2 минуты на чтение

В этой статье

Применимо к:

Защита сети помогает предотвратить использование сотрудниками любых приложений для доступа к опасным доменам, в которых могут размещаться фишинговые атаки, эксплойты и другой вредоносный контент в Интернете.Вы можете проверить защиту сети в тестовой среде, чтобы увидеть, какие приложения будут заблокированы, прежде чем вы ее включите.

Дополнительные сведения о параметрах конфигурации сетевой фильтрации.

Проверить, включена ли защита сети

Проверьте, включена ли защита сети на локальном устройстве с помощью редактора реестра.

  1. Нажмите кнопку Start на панели задач и введите regedit , чтобы открыть редактор реестра

  2. Выберите HKEY_LOCAL_MACHINE из бокового меню

  3. Перейдите по вложенным меню к ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ > Политики > Microsoft > Защитник Windows > Защитник Windows Exploit Guard > Защита сети

  4. Выберите EnableNetworkProtection , чтобы увидеть текущее состояние защиты сети на устройстве

    • 0 или Выкл.
    • 1 или по
    • 2 или Audit mode

Включить защиту сети

Включите защиту сети любым из следующих способов:

PowerShell

  1. Введите powershell в меню Пуск, щелкните правой кнопкой мыши Windows PowerShell и выберите Запуск от имени администратора

  2. Введите следующий командлет:

      Set-MpPreference -EnableNetworkProtection включен

  3. Необязательно: включите функцию в режиме аудита с помощью следующего командлета:

      Set-MpPreference -EnableNetworkProtection AuditMode


    Используйте Disabled вместо AuditMode или Enabled , чтобы отключить функцию.

Управление мобильными устройствами (MDM)

Используйте ./Vendor/MSFT/Policy/Config/Defender/EnableNetworkProtection поставщик услуг конфигурации (CSP), чтобы включить или отключить защиту сети или включить режим аудита.

Microsoft Endpoint Manager (ранее Intune)

  1. Войдите в центр администрирования Microsoft Endpoint Manager (https://endpoint.microsoft.com)

  2. Создание или изменение профиля конфигурации защиты конечных точек

  3. В разделе «Параметры конфигурации» в потоке профиля перейдите к Microsoft Defender Exploit Guard > Сетевая фильтрация > Сетевая защита > Включить или Только аудит

Групповая политика

Используйте следующую процедуру, чтобы включить защиту сети на компьютерах, присоединенных к домену, или на автономном компьютере.

  1. На автономном компьютере перейдите к Пуск , затем введите и выберите Изменить групповую политику .

    -Или-

    На подключенном к домену компьютере с управлением групповой политикой откройте консоль управления групповой политикой, щелкните правой кнопкой мыши объект групповой политики, который вы хотите настроить, и выберите Изменить .

  2. В редакторе управления групповой политикой перейдите к Конфигурация компьютера и выберите Административные шаблоны .

  3. Разверните дерево до компонентов Windows > Антивирус Microsoft Defender > Защитник Windows Exploit Guard > Защита сети .

Примечание

В более старых версиях Windows путь групповой политики может указывать «Антивирус Защитника Windows» вместо «Антивирус Защитника Microsoft».

  1. Дважды щелкните параметр Запретить пользователям и приложениям доступ к опасным веб-сайтам и установите для параметра значение Включено .В разделе параметров необходимо указать один из следующих параметров:
    • Блок – Пользователи не могут получить доступ к вредоносным IP-адресам и доменам
    • Отключить (по умолчанию) – Функция защиты сети не работает. Пользователям не будет заблокирован доступ к вредоносным доменам
    • Режим аудита – Если пользователь посещает вредоносный IP-адрес или домен, событие будет записано в журнал событий Windows. Однако пользователю не будет заблокировано посещение адреса.

Важно

Чтобы полностью включить защиту сети, необходимо установить для параметра групповой политики значение Включено , а также выбрать Блок в раскрывающемся меню параметров.

Подтвердите, что защита сети включена на локальном компьютере с помощью редактора реестра:

  1. Выберите Start и введите regedit , чтобы открыть редактор реестра .

  2. Перейдите к HKEY_LOCAL_MACHINE \ SOFTWARE \ Policies \ Microsoft \ Windows Defender \ Windows Defender Exploit Guard \ Network Protection

  3. Выберите EnableNetworkProtection и подтвердите значение:

См. Также

Эффективная защита от перенапряжения для IP-устройств

Все больше и больше IP-устройств используется на открытом воздухе, обеспечивая больший комфорт и большую безопасность.Питаемые по кабелю для передачи данных, они стали естественной частью сети передачи данных. Однако медные кабели, идущие снаружи в здание, подвергают сеть огромному риску перенапряжения, который необходимо устранить.

Растущее количество IP-устройств на открытом воздухе отражает растущую потребность в безопасности, доступности и мобильности в нашем обществе. IP-видеокамеры контролируют критические области с высоким разрешением и используют соответствующее программное обеспечение для распознавания лиц и номерных знаков.Беспроводные наружные маршрутизаторы, работающие в безлицензионных диапазонах частот, представляют собой экономичный способ подключения зданий, а наружные точки доступа Wi-Fi предлагают беспрецедентный уровень мобильности и комфорта благодаря доступу к данным в пути. Эти устройства часто получают питание от Power over Ethernet или кабеля для передачи данных, что устраняет необходимость в электрических розетках.

При всех преимуществах, предлагаемых такими решениями, слишком часто упускается из виду, что любой металлический проводник, идущий извне в здание, означает риск перенапряжения, который нельзя недооценивать.

Серьезные повреждения из-за перенапряжения

Ежегодно только в Германии более 400 000 повреждений от перенапряжения обходятся в более чем 300 миллионов евро. Во многих случаях страховка покрывает поврежденное оборудование. Однако время, необходимое для повторной настройки оборудования и сети и, надеюсь, для использования существующих резервных копий, производственных потерь и затрат, связанных с потерей данных, обычно не покрывается.

Многие компании осведомлены об опасностях молнии и перенапряжения и принимают соответствующие меры: внешняя молниезащита снаружи и защита от перенапряжения внутри здания, а также соответствующее заземление.

А как насчет кабелей данных, идущих в здание снаружи? Очень часто они устанавливаются после установки и сдачи молниезащиты и защиты от перенапряжения и не входят в концепцию защиты.

А как быть с защитой сети от перенапряжений, не вызванных прямым или косвенным воздействием молнии? Или с напряжениями, вызванными переключением в электрической сети, например, двигателями или люминесцентными лампами, или перенапряжениями из-за разницы в заземлении?

Защита от перенапряжения для сетей передачи данных

Сети передачи данных работают с высокочастотными, но относительно небольшими сигналами.Устройства защиты от перенапряжения для сетей передачи данных должны быть специально разработаны для такого рода приложений и не должны влиять на производительность сети. Для перспективных систем следует использовать современные модули защиты от перенапряжения, которые подходят для линий класса E A для скорости передачи данных до 10 гигабит в секунду. Они также должны иметь возможность передавать прямой ток для оборудования, которое использует Power over Ethernet (PoE) в соответствии с IEEE 802 3af или Power over Ethernet Plus (PoE +) в соответствии с IEEE 802 3at.

В то же время установка должна быть максимально простой: входящие и исходящие линии не должны соединяться с терминалами – вместо них следует использовать обычные разъемы RJ45 для передачи данных. Штекеры RJ11 и RJ12 телефонных и факсимильных аппаратов часто с первого взгляда сложно отличить от штекеров RJ45 непрофессионалами. Поэтому гнездо RJ45 модуля защиты от перенапряжения должно быть оснащено встроенной защитой от перегиба контактов, чтобы предотвратить повреждение чувствительных внешних контактов из-за неправильного соединения.

Контакты должны быть рассчитаны на отключение под нагрузкой. Тем не менее, с PoE + через тонкие контакты RJ45 может протекать до 600 мА. Если отключить кабель под нагрузкой, может возникнуть искра, которая может повредить контакты. Эту проблему можно решить, используя разъемы RJ45, с помощью которых передача данных происходит в зоне, где искры не возникают. Безопасная передача данных обеспечивается даже в случае многократного отключения под нагрузкой.

Точки подключения Telegärtner RJ45 для передачи данных (синий) и во время отключения (красный).Если разъем отключен под нагрузкой с помощью PoE +, в красной области появляется искра; область штифта, которая важна для передачи данных, находится дальше назад (синяя) и не повреждена .

Модуль защиты от перенапряжения RJ45-SPD Class E A предлагает полную производительность 10 Gigabit Ethernet, запатентованную интегрированную защиту от перегиба контактов и эффективную защиту контактов в случае отключения под нагрузкой, даже с Power over Ethernet Plus .Его можно закрепить на DIN-рейке для упрощения сборки.

Устройства защиты от перенапряжения и системы коаксиальных кабелей

Устройства защиты от перенапряжения существуют не только для четырехпарных кабелей передачи данных. Если компоненты и узлы радиоустановок, такие как внешние маршрутизаторы или беспроводные мосты, соединены коаксиальными кабелями, рекомендуется использовать коаксиальные модули перенапряжения для защиты чувствительной электроники. Модули вставляются непосредственно в коаксиальный тракт передачи между антенной и электроникой.Модули защиты от перенапряжения должны не только соответствовать электрическим нормам, но также соответствовать частотному диапазону радиоустановки.

ВЧ-ограничители перенапряжения для коаксиальных кабелей с двухсторонним разъемом N, используемые в радиоустановках для подключения электроники к удаленной антенне.

Заключение

Устройства защиты от перенапряжения – незаменимые компоненты мощных сетей передачи данных.Если на открытом воздухе используются IP-устройства, такие как IP-камеры, наружные маршрутизаторы или точки беспроводного доступа, медные кабели данных, идущие в здание, должны быть оснащены надежной защитой от перенапряжения для защиты сети от сбоев и повреждений. То же самое относится к радиочастотным системам с коаксиальными кабелями между электроникой и антенной. Стоимость этих мер обычно составляет лишь часть стоимости ущерба, причиненного, когда сеть и устройства не защищены.

Устранение неполадок VFD – сбой из-за перенапряжения – нарушение напряжения

Защита от перенапряжения привода

(VFD) для обычных приводов малой мощности основана на измеренном напряжении на шине постоянного тока блока, а не на входном переменном напряжении.Важно понимать этот факт, чтобы помочь в поиске и устранении неисправностей. Любые и все события, которые могут вызвать скачок напряжения на шине постоянного тока, могут привести к возникновению неисправности из-за перенапряжения в звене постоянного тока. Это руководство поможет вам в устранении неполадок VFD с кодом неисправности перенапряжения.

Примечание. Защита приводов от перенапряжения срабатывает в момент включения привода. Неважно, работает привод или нет.

Также прочтите – Как измерить напряжение шины постоянного тока и пульсации напряжения шины постоянного тока

Для приводов большой мощности, приводов среднего (высокого напряжения) напряжения может быть предусмотрена защита от перенапряжения на входе, шине постоянного тока и на выходе. В этих случаях важно знать, откуда берется сигнал напряжения, для поиска неисправностей, связанных с кодом неисправности из-за повышенного напряжения.

Идеальное значение Напряжение шины постоянного тока для трехфазного частотно-регулируемого привода в режиме холостого хода (не работает) должно быть приблизительно квадратным корнем из 2, умноженным на среднеквадратичное значение переменного напряжения. Следовательно, для трехфазной системы на 480 В ожидаемое напряжение на шине постоянного тока в режиме ожидания должно быть около 678 В. Для 3-фазного системного привода 415 В в режиме ожидания напряжение на шине постоянного тока должно быть около 586 В.Фактическое значение напряжения шины постоянного тока зависит от многих параметров, некоторые из которых:

  • Пиковое напряжение на входе переменного тока
  • Нагрузка на привод
  • Наличие реакторов линии переменного тока
  • Наличие дросселя постоянного тока
  • Наличие разделительных трансформаторов

Из-за вышеперечисленных факторов напряжение на шине постоянного тока при нормальных условиях может сильно отличаться. Типичные номинальные значения :

  • 230 В Система: 310 В постоянного тока
  • Система 415 В: 560 В постоянного тока
  • Система 480 В: 648 В постоянного тока
  • Система 600 В: 810 В постоянного тока

Для измерения напряжения на шине постоянного тока необходимо знать ожидаемую величину постоянного напряжения и оборудование, рассчитанное на то, чтобы выдерживать это напряжение.В большинстве технических паспортов приводов величина напряжения шины постоянного тока указывается на экране HMI или может быть измерена на клеммах привода, рекомендованных производителем.

Порог перенапряжения, при котором возникает неисправность, зависит от производителя. Вот несколько производителей пороговых значений перенапряжения:

Типовой порог срабатывания ЧРП при повышении напряжения

Сравнивая пороги отключения по перенапряжению с номинальным напряжением шины постоянного тока, мы видим, что настройки отключения по перенапряжению для большинства приводов составляют 130–150% от номинального напряжения шины постоянного тока. Соответствующее переменное напряжение, при котором происходит сбой из-за перенапряжения, можно рассчитать, разделив указанные выше значения на 1,35.

Типичные причины отказа от перенапряжения на VFD

  1. Регенеративная обратная связь
  2. Индуцированное напряжение
  3. Коммутационный конденсатор коррекции коэффициента мощности
  4. Входное напряжение с очень высоким коэффициентом амплитуды (форм-фактор или пик-фактор)
  5. Низкий уровень системного резонанса

Эти возможности подробно обсуждаются ниже.

  1. Регенеративная обратная связь

Если привод подает ток на двигатель с большой инерцией, то двигатель может действовать как генератор, возвращающий напряжение на привод во время периодов замедления. Это называется регенеративной обратной связью. Это также может произойти, если используется двигатель с постоянным магнитом (PM). Другая возможность для регенерации – это когда нагрузка уже работает, когда привод пытается ее запустить.

Решение:

% PDF-1.3 % 1 0 obj > поток конечный поток endobj 2 0 obj > endobj 4 0 obj > поток h ޼ [rG) UBrlRk ٖ%> XsHMl ~ Pa! r ǯku9 +: t *> UaTUšҪ ۣ R] ͊, u ~ oG? E? 3WT || g “u, 7c ] n9 # g : y =? e’iL (^ mQMӨezq (^ 3PhTi \ _ ה sq | X ;. P. \ ISS] HV # Y ֡ / Ճ C yPZMQ; ej NiOȌw Ճ:>; 5 // OeK ծ ӥq [] eod, 59 [w7waTk ~ | rVWx: `WK8.oe

Лучшая защита от перенапряжения переменного тока – Отличные предложения по защите от перенапряжения переменного тока от глобальных продавцов средств защиты от перенапряжения переменного тока

Отличные новости !!! Вы находитесь в нужном месте для защиты от перенапряжения переменного тока. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях.Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок и небольших независимых продавцов со скидками, которые предлагают быструю доставку, надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене.Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку эта лучшая защита от перенапряжения переменного тока в кратчайшие сроки станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что получили защиту от перенапряжения на AliExpress. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в защите от перенапряжения переменного тока и думаете о выборе аналогичного товара, AliExpress – отличное место для сравнения цен и продавцов. Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе.Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово – просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны – и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести ac overvoltage protection по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы. На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации.

Вам может понравится

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
