Как защитить дом от импульсных перенапряжений / Статьи и обзоры / Элек.ру

В техподдержке интернет-магазина «АСберг АС» клиенты часто задают вопросы о том как защитить дом от перепадов напряжения, что такое устройства защиты от перенапряжения, какие они бывают и как их подбирать. Класс продукции УЗИП известен покупателям значительно меньше чем автоматические выключатели или УЗО и игнорирование защиты от перенапряжения часто служит причиной пожаров и выхода из строя дорогостоящего электронного оборудования в частных домах. Хотелось бы восполнить этот пробел в знаниях покупателей и рассказать более подробно о том, что такое УЗИП, для чего он нужен и как его подобрать.

УЗИП: особенности выбора и применения

Даже кратковременные импульсные броски напряжения, в несколько раз превышающие номинальное, могут нанести непоправимый ущерб дорогостоящей электротехнике и электронике, а то и стать причиной пожара. Перенапряжение в сетях может возникать из-за грозы, аварий или переходных процессов. Например, импульсные перенапряжения могут стать следствием попадания молнии в систему молниезащиты или линию электропередач, переключения мощных индуктивных потребителей, таких как электродвигатели и трансформаторы, коротких замыканий.

Что такое УЗИП и для чего оно нужно?

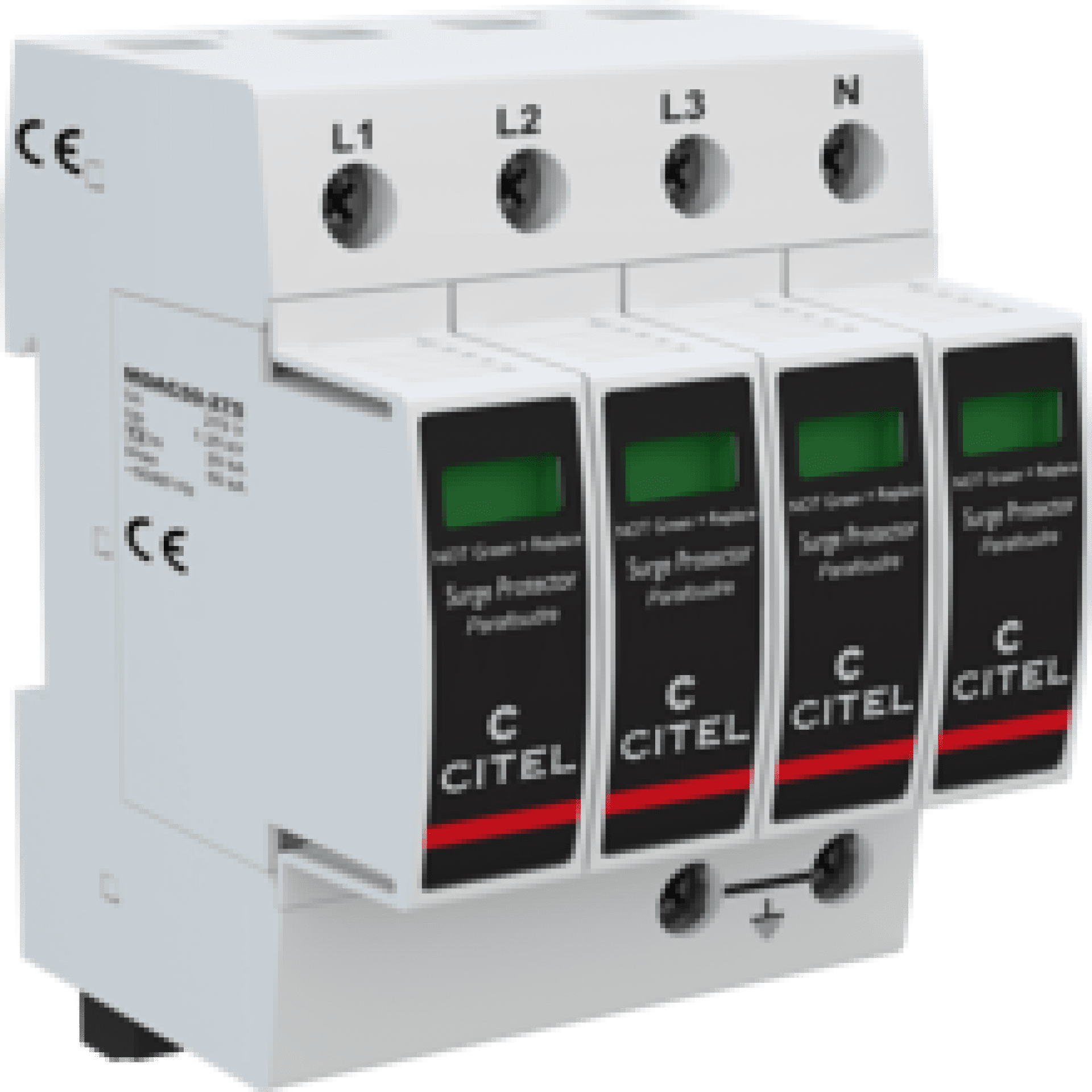

Широкое распространение получили УЗИП
с быстросъемным креплением для установки на DIN-рейку

Ограничитель перенапряжения в электроустановках напряжением до 1 кВ называют устройством защиты от импульсных перенапряжений — УЗИП. Устройства защиты от импульсных перенапряжений — как раз и призваны защитить электрооборудование от подобных ситуаций. Они служат для ограничения переходных перенапряжений и отвода импульсов тока на землю, снижения амплитуды перенапряжения до уровня, безопасного для электрических установок и оборудования. УЗИП применяются как в гражданском строительстве, так и на промышленных объектах.

Основной российский документ, определяющий, что такое УЗИП, это ГОСТ Р 51992-2002, «Устройства для защиты от импульсных перенапряжений в низковольтных силовых распределительных системах».

УЗИП призваны обеспечить защиту от ударов молнии в систему молниезащиты здания (объекта) или воздушную линию электропередач (ЛЭП), защитить высокочувствительное оборудование и технику от импульсных перенапряжений и коммутационных бросков питания. Широкое распространение получили УЗИП с быстросъемным креплением для установки на DIN-рейку.

Аппараты защиты от импульсных напряжений включают в себя устройства нескольких категорий:

Тип устройства Для чего предназначено Где применяется
I класс Для защиты от непосредственного воздействия грозового разряда. Защищают от импульсов 10/350 мкс: попадание молнии в систему внешней молниезащиты и попадание молнии в линию электропередач вблизи объекта.
Амплитуда импульсных токов с крутизной фронта волны 10/350 мкс находится в пределах 25-100 кА, длительность фронта волны достигает 350 мкс.
Устанавливаются на вводе питающей сети в здание (ВРУ/ГРЩ).
Данными устройствами должны укомплектовываться вводно- распределительные устройства административных и промышленных зданий и жилых многоквартирных домов.
II класс Обеспечивают защиту от перенапряжений, вызванных коммутационными процессами, а также выполняющие функции дополнительной молниезащиты.
Предназначены для защиты от импульсов 8/20 мкс. Они защищают от ударов молнии в ЛЭП, от переключений в системе электроснабжения. Амплитуда токов — 15-20 кА.
Монтируются и подключаются к сети в распределительных щитах.
Служат дополнительной защитой от импульсов, которые не были полностью нейтрализованы УЗИП I класса.
III класс Для защиты от импульсных перенапряжений, вызванных остаточными бросками напряжений и несимметричным распределением напряжения между фазой и нейтралью.
Также работают в качестве фильтров высокочастотных помех. Предназначены для защиты от остаточных импульсов 1,2/50 мкс и 8/20 мкс импульсов после УЗИП I и II классов.
Используются для защиты чувствительного электронного оборудования, поблизости от которого и устанавливаются.
Характерные области применения — ИТ- и медицинское оборудование. Также актуальны для частного дома или квартиры — подключаются и устанавливаются непосредственно у потребителей.

Конструкция УЗИП постоянно совершенствуется, повышается их надежность, снижаются требования по техническому обслуживанию и контролю.

Как работает УЗИП?

УЗИП устраняет перенапряжения:

  • Несимметричный (синфазный) режим: фаза — земля и нейтраль — земля.
  • Симметричный (дифференциальный) режим: фаза — фаза или фаза — нейтраль.

В несимметричном режиме при превышении напряжением пороговой величины устройство защиты отводит энергию на землю. В симметричном режиме отводимая энергия направляется на другой активный проводник.

Схема подключения УЗИП в однофазной и трехфазной сети системы TN-S. В системе заземления TN-C применяется трехполюсное УЗИП. В нем нет контакта для подключения нулевого проводника.

Схема подключения УЗИП в однофазной и трехфазной сети системы TN-S.
В системе заземления TN-C применяется трехполюсное УЗИП.
В нем нет контакта для подключения нулевого проводника

В разрядниках при воздействии грозового разряда в результате перенапряжения пробивает воздушный зазор в перемычке, соединяющей фазы с заземляющим контуром, и импульс высокого напряжения уходит в землю. В вентильных разрядниках гашение высоковольтного импульса в цепи с искровым промежутком происходит на резисторе.

УЗИП на основе газонаполненных разрядников рекомендуется к применению в зданиях с внешней системой молниезащиты или снабжаемых электроэнергией по воздушным линиям.

В варисторных устройствах варистор подключается параллельно с защищаемым оборудованием. При отсутствии импульсных напряжений, ток, проходящий через варистор очень мал (близок к нулю), но как только возникает перенапряжение, сопротивление варистора резко падает, и он пропускает его, рассеивая поглощенную энергию. Это приводит к снижению напряжения до номинала, и варистор возвращается в непроводящий режим.

УЗИП имеет встроенную тепловую защиту, которая обеспечивает защиту от выгорания в конце срока службы. Но со временем, после нескольких срабатываний, варисторное устройство защиты от перенапряжений становится проводящим. Индикатор информирует о завершении срока службы. Некоторые УЗИП предусматривают дистанционную индикацию.

Как выбрать УЗИП?

При проектировании защиты от перенапряжений в сетях до 1 кВ, как правило, предусматривают три уровня защиты, каждая из которых рассчитана на определенный уровень импульсных токов и форму фронта волны. На вводе устанавливаются разрядники (УЗИП класса I), обеспечивающие молниезащиту. Следующее защитное устройство класса II подключается в распределительном щите дома. Оно должно снижать перенапряжения до уровня, безопасного для бытовых приборов и электросети. В непосредственной близости от оборудования, чувствительного к броскам в сети, можно подключить УЗИП класса III. Предпочтительнее использовать УЗИП одного вендора.

Для координации работы ступеней защиты устройства должны располагаться на определенном расстоянии друг от друга — более 10 метров по питающему кабелю. При меньших дистанциях требуется включение дросселя, возмещающего недостающие активно-индуктивные сопротивления проводов. Также рекомендуется защищать УЗИП с помощью плавких вставок.

При каскадной защите требуется минимальный интервал 10 м между устройствами защиты.

При каскадной защите требуется минимальный интервал 10 м между устройствами защиты

Классы УЗИП не являются унифицированными и зависят от конкретной страны. Каждая строительная организация может ссылаться на один из трех классов испытаний. Европейский стандарт EN 61643-11 включает определенные требования по стандарту МЭК 61643-1. На основе МЭК 61643 создан российский ГОСТ Р 51992.

Оценка значимости защищаемого оборудования

Необходимость защиты, экономические преимущества устройств защиты и соответствующие устройства защиты должны определяться с учетом факторов риска: соответствующие нормы прописаны в МЭК 62305-2. Критерии проектирования, монтажа и техобслуживания учитываются для трех отдельных групп:

Группа Что включает Где определяется
Первая Меры защиты для минимизации риска ущерба имуществу и вреда здоровью людей МЭК 62305-3
Вторая Меры защиты для минимизации отказов электрических и электронных систем МЭК 62305-4
Третья Меры защиты для минимизации риска ущерба имуществу и отказов инженерных сетей (в основном электрические и телекоммуникационные линии) МЭК 62305-5
Оценка риска воздействия на объект

Нормы установки молниезащитных разрядников прописаны в международном стандарте МЭК 61643-12 (принципы выбора и применения). Несколько полезных разделов содержит международный стандарт МЭК 60364 (электроустановки зданий):

  • МЭК 60364-4-443 (защита для обеспечения безопасности). Если установка запитывается от воздушной линии или включает в себя такую линию, должно предусматриваться устройство защиты от атмосферных перенапряжений, если грозовой уровень для рассматриваемого объекта соответствует классу внешних воздействий AQ 1 (более 25 дней с грозами в год).
  • МЭК 60364-4-443-4 (выбор оборудования установки). Этот раздел помогает в выборе уровня защиты для разрядника в зависимости от защищаемых нагрузок. Номинальное остаточное напряжение устройств защиты не должно превышать выдерживаемого импульсного напряжения категории II.
Выбор оборудования по МЭК 6036

В качестве первой ступени лучше применять УЗИП на базе разрядников без съемного модуля. Вряд ли вам удастся найти варисторное устройство с номинальным током Iimp более 20 кА. Шкаф, в котором установлено УЗИП такого типа, должен быть из несгораемого материала.

Важнейшим параметром, характеризующим УЗИП, является уровень напряжения защиты Up. Он не должен превышать стойкость электрооборудования к импульсному напряжению. Для УЗИП I-го класса Up не превышает 4 кВ. Уровень напряжения защиты Up для устройств II-го класса не должен превышать 2,5 кВ, для III-го класса — 1,5 кВ. Это тот уровень, который должна выдерживать техника.
Ещё несколько важных параметров, которые необходимо знать для выбора УЗИП. Максимальное длительное рабочее напряжение Uc — действующее значение переменного или постоянного тока, которое длительно подаётся на УЗИП. Оно равно номинальному напряжению с учетом возможного завышения напряжения в электросети.

Минимальное требуемое значение Uc для УЗИП в зависимости от системы заземления сети

Номинальный ток нагрузки IL — максимальный длительный переменный (действующее значение) или постоянный ток, который может подаваться к нагрузке. Этот параметр важен для УЗИП, подключаемых в сеть последовательно с защищаемым оборудованием. УЗИП обычно подключаются параллельно цепи, поэтому данный параметр у них не указывается.

Выбор защитной аппаратуры: чувствительное оборудование и оборудование зданияВыбор защитной аппаратуры: бытовая техника и электроникаВыбор защитной аппаратуры: производственное оборудованиеВыбор защитной аппаратуры: ответственное оборудование

Сегодня многие крупные потребители электрической энергии с успехом используют на территории России высококачественные элементы УЗИП. Положительные результаты испытаний и эффективность применения УЗИП в России позволяют говорить о том, что их использование в российских условиях выгодно и удобно. Остается подобрать нужную модель устройства и установить ее на объекте.

Способы защиты от перенапряжений в квартирах и частных домах

Перенапряжения — это нарушения в нормальном режиме работы электросети, связанные с увеличением напряженности электрического поля до значений, опасных для элементов электроустановок и проводящих линий. В момент перенапряжения на номинальное сетевое напряжение накладывается мгновенный импульс или дополнительная волна напряжения. Такие явления могут стать причиной повреждения изоляции и вызвать пожар, могут создать серьезную угрозу для работоспособности оборудования, а порой и для жизни и здоровья людей. Перенапряжения имеют разную природу. Однако современное защитное оборудование позволяет нейтрализовать последствия всех видов нарушений в работе сети.

Причины перенапряжений

В зависимости от источника возникновения, можно выделить четыре типа перенапряжений: атмосферные, коммутационные, переходные перенапряжения промышленной частоты и перенапряжения, вызванные электростатическим разрядом.

Атмосферные перенапряжения связаны с грозовыми явлениями. Во время грозы в атмосфере происходит до 30-100 разрядов в секунду, при этом ежегодно земля испытывает около 3 миллиардов ударов молнии. В частности, с повышенным вниманием надо относиться к молниезащите отдельно стоящих на равнине домов. Еще большую опасность создают расположенные поблизости от дома высокие деревья или сооружения (мачты, трубы). Также к зонам повышенных рисков относят горы, влажные участки возле водоемов, железистые почвы.

Нередко молния напрямую поражает трансформаторы, счетчики электроэнергии и бытовые электроприборы. Она служит причиной возникновения перенапряжений во всех проводящих элементах. Ток молнии вызывает тепловой эффект и расплавление изоляции в точках воздействия и это может стать причиной пожара.

Канал молнии, при прохождении по нему сильного импульсного тока, действует как антенна, вызывая перенапряжения в радиусе нескольких километров. Также во время грозы повышается потенциал земли из-за циркуляции тока молнии в грунте. Таким образом, последствия грозовых явлений не менее опасны, чем прямой удар молнии. Именно поэтому важно обеспечивать не только первичную защиту зданий (молниеотводы), но и продумывать вторичную защиту внутреннего оборудования, в частности питающих и телекоммуникационных сетей. Это касается не только частных домов, но и городских квартир, которые защищены от прямого удара молниеотводами.

Коммутационные перенапряжения возникают непосредственно в электрических сетях, поэтому их иногда называют «внутренними». Они представляют собой волны перенапряжения высокой частоты — от нескольких десятков до нескольких сотен кГц. Коммутационные перенапряжения могут быть обусловлены резкими перепадами нагрузки на линиях электропередачи, феррорезонансными явлениями и другими аварийными режимами работы распределительных сетей.

Причины коммутационных перенапряжений также могут быть связаны и с функционированием оборудования на стороне потребителя. К примеру, с отключением устройств защиты (плавких предохранителей, выключателей), отключением или включением аппаратуры управления (реле, контакторов), пуском или остановом мощных двигателей. По большому счету источниками коммутационных перенапряжений могут быть любые устройства, имеющие в своем составе катушку, конденсатор или трансформатор на входе питания, в том числе телевизоры, принтеры, компьютеры, электропечи, фильтры и т. д.

Коммутационные перенапряжения развиваются носят повторяющийся характер и тем самым вызывают преждевременное старение оборудования.

Переходные перенапряжения промышленной частоты характеризуются тем, что имеют такую же частоту, как и сеть (50, 60 или 400 Гц). Они возникают из-за повреждения изоляции между фазой и корпусом или фазой и землей (в сетях с заземленной нейтралью), а также из-за разрыва нейтрального проводника; при этом однофазные устройства получают напряжение 400 В. Другая причина переходных перенапряжений связана с пробоем проводника, например, при падении кабеля высокого напряжения на низковольтную линию. Третья причина — образование дуги при срабатывании защитного искрового разрядника высокого или среднего напряжения, вызывающее повышение потенциала земли.

Перенапряжения из-за электростатического разряда опасны главным образом для высокочувствительных электронных устройств. Они могут возникать в сухой среде, где накапливается сильное электростатическое поле. К примеру, человек, идущий по ковру в изолирующей обуви, становится электрически заряженным до напряжения нескольких киловольт. Когда он прикасается к проводящей конструкции, возникает электрический разряд в несколько ампер с очень коротким временем нарастания (несколько наносекунд).

Способы защиты от перенапряжений

Устройства первичной защиты от перенапряжения необходимы для предотвращения прямых ударов молнии — они улавливают и отводят ее ток на землю. Такие устройства располагают выше уровня всех остальных конструкций, причем их высота зависит от размера защищаемой зоны. Как правило, для защиты жилых объектов используется стержневые молниеотводы, снабженные проводниками-токоотводами.

Устройства вторичной защиты позволяют обеспечить нормальную работу оборудования и сетей внутри здания в условиях атмосферных и коммутационных перенапряжений. Их можно разделить на две большие группы — устройства последовательной и параллельной защиты. К первой группе относятся:

  • Трансформаторы, устраняющие определенные гармоники за счет соответствующего соединения первичной и вторичной обмоток; такая защита не очень эффективна.
  • Фильтры, служащие для ограничения коммутационных перенапряжений в четко заданном диапазоне частот. Такие устройства не подходят для ограничения атмосферных перенапряжений.
  • Ограничители перенапряжений, состоящие из воздушных катушек индуктивности, ограничивающих перенапряжения, и разрядников, отводящих токи. Наиболее подходят для защиты чувствительного электронного оборудования, но защищают только от перенапряжений. Представляют собой громоздкие и дорогостоящие устройства.
  • Сетевой фильтр — надежное устройство для защиты компьютеров, ноутбуков и электронной техники от перепадов напряжения — одной из причин выхода их из рабочего состояния и утери персональных данных. Обеспечивает эффективное электропитание и подавляет импульсные и высокочастотные помехи в электрической сети.

Сетевой фильтр PM6U-RS APC by Schneider Electric.

Стабилизаторы напряжения служат для нормализации сетей переменного тока и устраняют проблему колебания напряжения. В частности, анализируют входное напряжение, а затем, переключая обмотки своего трансформатора, поддерживают необходимый диапазон напряжения на выходе.

Стабилизатор напряжения LS1500-RS APC by Schneider Electric

Источники бесперебойного питания служат для поддержки работы оборудования в автономном режиме за счет энергии батарей в случаях несанкционированного ее отключения.

Источник бесперебойного питания BR1500G-RS APC by Schneider Electric. Куда более популярны устройства параллельной защиты, которые могут использоваться в установках любой мощности. Важно знать, что номинальное напряжение такого устройства должно соответствовать сетевому напряжению на вводах установки. В режиме «ожидания» (при отсутствии перенапряжений) ток утечки не должен протекать через устройство защиты, но при возникновении перенапряжения, превышающего допустимое значение, устройство должно моментально отводить вызванный перенапряжением ток на землю. Важной характеристикой такого оборудования является его быстродействие.

В жилых домах для защиты от перенапряжений чаще всего применяется модульное оборудование, устанавливаемое в распределительных щитах. В частности, это устройства защиты от импульсных перенапряжений — УЗИП и дифференциальные выключатели нагрузки с защитой от превышения напряжения — УЗО. Также существуют сменные ограничители перенапряжений и ограничители перенапряжений для защиты силовых розеток, обеспечивающие вторичную защиту подключенного оборудования. Некоторые ограничители встраиваются непосредственно в устройства, потребляющие электроэнергию, однако они не могут защитить от больших перенапряжений. Для защиты телефонных и коммутационных сетей от перенапряжений используются слаботочные разрядники, которые также устанавливаются в распределительных щитах или встраиваются в устройства, потребляющие электроэнергию.

Оборудование Schneider Electric для защиты от перенапряжений

Наиболее эффективными средствами для обеспечения защиты от перенапряжений в квартирах и частных домах служат модульные аппараты, устанавливаемые в распределительные щиты. Также с целью частичной защиты могут использоваться сетевые фильтры.

Дифференциальные выключатели нагрузки (УЗО) предназначены в первую очередь для защиты людей от поражения электрическим током и предотвращения возгораний. Однако в линейке модульного оборудования Easy9, разработанного компанией Schneider Electric, также есть УЗО, совмещающие защиту от утечки тока и от превышения напряжения. Если в сети возникнет переходное напряжение промышленной частоты, к примеру, из-за обрыва нейтрального провода в подъезде многоквартирного дома, питание будет отключено. Такое устройство позволит защитить и проводку, и оборудование, и человеческую жизнь.

Устройства защиты от импульсных перенапряжений (УЗИП) помогают предотвратить последствия от непрямых ударов молний и аварийных скачков напряжения, губительных для дорогостоящей электроники; они компенсируют сильные броски напряжения, с которыми УЗО справиться не в состоянии. Как правило, электроника может выдержать перенапряжения до 1300-1500 В, в том время, как скачки напряжения при ударе молнии могут достигать 10 000 В. Задача УЗИП — сгладить импульсные перенапряжения до приемлемого уровня в 1000-1300 В.

Наиболее распространенный вариант УЗИП — это сетевые фильтры (удлинители с кнопкой), однако УЗИП в модульном исполнении (к примеру, Easy9 от Schneider Electric) обеспечивает значительно более надежную и качественную защиту от перенапряжений. К тому же, размещение аппарата в распределительном щитке на входе в квартиру позволяет защитить не только компьютер, но и кухонные приборы, климатическое оборудование, охранную сигнализацию, мультимедийные системы, поставленные на зарядку смартфоны и т.д. К сожалению, пока модульными аппаратами УЗИП оснащено не более 1 % российских домохозяйств.

Смотреть видеосюжет об основных преимуществах автоматов Easy9, Домовой и Acti 9

При выборе устройств защиты от импульсных перенапряжений важно учитывать наличие молниеотвода, организацию системы заземления, информацию о токах короткого замыкания (КЗ).

Наличие УЗИП обеспечивает полную защиту системы электроснабжения квартиры или частного дома и гарантирует сохранность всех видов дорогостоящей бытовой техники и электроники.

Ограничители перенапряжений Acti 9 предназначены в первую очередь для промышленных и административных зданий. Однако и в этой серии есть оборудование, которое при необходимости можно применять в жилых помещениях для надежной защиты от атмосферных перенапряжений. Это ограничители перенапряжения типа 2 со встроенным разъединителем — iQuick-PF, iQuick-PRD и модульные ограничители перенапряжений типа 2 — iPF & iPRD. В оборудовании Acti 9 предусмотрена сертифицированная координация срабатывания с автоматическими выключателями, кроме того, аппараты очень легко монтировать на объекте, а их состояние можно отслеживать удаленно с помощью системы мониторинга. Для телекоммуникационных сетей могут использоваться устройства защиты iPRC и iPRI.

Помимо этого в продуктовом портфеле Schneider Electric есть бытовые устройства защиты от всплесков напряжения APC SurgeArrest Performance. Сетевые фильтры этой серии предназначены для обеспечения минимально необходимой защиты компьютеров, бытовых электронных приборов и телефонных линий от импульсных помех.

При выборе решения для защиты от перенапряжения, важно учитывать стоимость защищаемого оборудования и последствия его выхода из строя. А также риски возникновения перенапряжений, которые напрямую связаны с состоянием сети и грозовой активностью в конкретной местности. Продумывая защиту электрооборудования, важно не забывать и о телекоммуникационных сетях, которые также могут пострадать от перенапряжений.

Схема подключения УЗИП - 3 ошибки и правила монтажа. Защита от импульсных перенапряжений.

Для всех нас стало нормой, что в распределительных щитках жилых домов, обязательна установка вводных автоматических выключателей, модульных автоматов отходящих цепей, УЗО или дифф.автоматов на помещения и оборудование, где критичны возможные утечки токов (ванные комнаты, варочная панель, стиральная машинка, бойлер).

Помимо этих обязательных коммутационных аппаратов, практически никому не требуется объяснять, зачем еще нужно реле контроля напряжения.

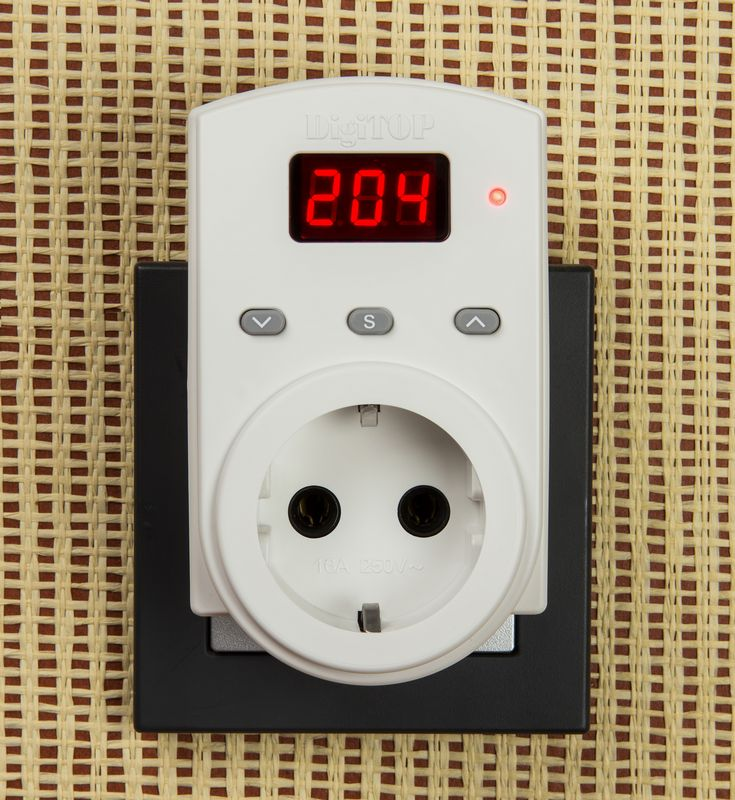

УЗИП или реле напряжения

Устанавливать их начали все и везде. Грубо говоря оно защищает вас от того, чтобы в дом не пошло 380В вместо 220В. При этом не нужно думать, что повышенное напряжение попадает в проводку по причине недобросовестного электрика.

Вполне возможны природные явления, не зависящие от квалификации электромонтеров. Банально упало дерево и оборвало нулевой провод.

Также не забывайте, что любая ВЛ устаревает. И даже то, что к вашему дому подвели новую линию СИПом, а в доме у вас смонтировано все по правилам, не дает гарантии что все хорошо на самой питающей трансформаторной подстанции – КТП.

Там также может окислиться ноль на шинке или отгореть контакт на шпильке трансформатора. Никто от этого не застрахован.

Именно поэтому все новые электрощитки уже не собираются без УЗМ или РН различных модификаций.

Что же касается устройств для защиты от импульсных перенапряжений, или сокращенно УЗИП, то у большинства здесь появляются сомнения в необходимости их приобретения. А действительно ли они так нужны, и можно ли обойтись без них?

Подобные устройства появились достаточно давно, но до сих пор массово их устанавливать никто не спешит. Мало кто из рядовых потребителей понимает зачем они вообще нужны.

Первый вопрос, который у них возникает: ”Я же поставил реле напряжения от скачков, зачем мне еще какой-то УЗИП?”

Запомните, что УЗИП в первую очередь защищает от импульсов вызванных грозой. Здесь речь идет не о банальном повышении напряжения до 380В, а о мгновенном импульсе в несколько киловольт!

Никакое реле напряжения от этого не спасет, а скорее всего сгорит вместе со всем другим оборудованием. В то же самое время и УЗИП не защищает от малых перепадов в десятки вольт и даже в сотню.

Например устройства для монтажа в домашних щитках, собранные на варисторах, могут сработать только при достижении переменки до значений свыше 430 вольт.

Поэтому оба устройства РН и УЗИП дополняют друг друга.

Защита дома от грозы

Гроза это стихийное явление и просчитать его до сих пор не особо получается. При этом молнии вовсе не обязательно попадать прямо в линию электропередач. Достаточно ударить рядышком с ней.

Даже такой грозовой разряд вызывает повышение напряжения в сети до нескольких киловольт. Кроме выхода из строя оборудования это еще чревато и развитием пожара.

Даже когда молния ударяет относительно далеко от ВЛ, в сетях возникают импульсные скачки, которые выводят из строя электронные компоненты домашней техники. Современный электронный счетчик с его начинкой, тоже может пострадать от этого импульса.

Общая длина проводов и кабелей в частном доме или коттедже достигает нескольких километров.

Сюда входят как силовые цепи так и слаботочка:

  • интернет
  • TV
  • видеонаблюдение
  • охранная сигнализация

Все эти провода принимают на себя последствия грозового удара. То есть, все ваши километры проводки получают гигантскую наводку, от которой не спасет никакое реле напряжения.

Единственное что поможет и защитит всю аппаратуру, стоимостью несколько сотен тысяч, это маленькая коробочка называемая УЗИП.

Монтируют их преимущественно в коттеджах, а не в квартирах многоэтажек, где подводка в дом выполнена подземным кабелем. Однако не забывайте, что если ваше ТП питается не по кабельной линии 6-10кв, а воздушной ВЛ или ВЛЗ (СИП-3), то влияние грозы на среднем напряжении, также может отразиться и на стороне 0,4кв.

Поэтому не удивляйтесь, когда в грозу в вашей многоэтажке, у многих соседей одновременно выходят из строя WiFi роутеры, радиотелефоны, телевизоры и другая электронная аппаратура.

Молния может ударить в ЛЭП за несколько километров от вашего дома, а импульс все равно прилетит к вам в розетку. Поэтому не смотря на их стоимость, задуматься о покупке УЗИП нужно всем потребителям электричества.

Цена качественных моделей от Шнайдер Электрик или ABB составляет примерно 2-5% от общей стоимости черновой электрики и средней комплектации распредщитка. В общей сумме это вовсе не такие огромные деньги.

На сегодняшний день все устройства от импульсных перенапряжений делятся на три класса. И каждый из них выполняет свою роль.

Модуль первого класса гасит основной импульс, он устанавливается на главном вводном щите.

После погашения самого большого перенапряжения, остаточный импульс принимает на себя УЗИП 2 класса. Он монтируется в распределительном щитке дома.

Если у вас не будет устройства I класса, высока вероятность что весь удар воспримет на себя модуль II. А это может для него весьма печально закончится.

Поэтому некоторые электрики даже отговаривают заказчиков ставить импульсную защиту. Мотивируя это тем, что раз вы не можете обеспечить первый уровень, то не стоит вообще на это тратить денег. Толку не будет.

Однако давайте посмотрим, что говорит об этом не знакомый электрик, а ведущая фирма по системам грозозащиты Citel:

То есть в тексте прямо сказано, класс II монтируется либо после класса 1, либо КАК САМОСТОЯТЕЛЬНОЕ УСТРОЙСТВО.

Третий модуль защищает уже непосредственно конкретного потребителя.

Если у вас нет желания выстраивать всю эту трехступенчатую защиту, приобретайте УЗИП, которые изначально идут с расчетом работы в трех зонах 1+2+3 или 2+3.

Такие модели тоже выпускаются. И будут наиболее универсальным решением для применения в частных домах. Однако стоимость их конечно отпугнет многих.

Схема электрощита с УЗИП

Схема качественно укомплектованного с точки зрения защиты от всех скачков и перепадов напряжения распределительного щита, должна выглядеть примерно следующим образом.

На вводе перед счетчиком - вводной автоматический выключатель, защищающий прибор учета и цепи внутри самого щитка. Далее счетчик.

Между счетчиком и вводным автоматом - УЗИП со своей защитой. Электроснабжающая организация конечно может запретить такой монтаж. Но вы можете обосновать это необходимостью защиты от перенапряжения и самого счетчика.

В этом случае потребуется смонтировать всю схемку с аппаратами в отдельном боксе под пломбой, дабы предотвратить свободный доступ к оголенным токоведущим частям до прибора учета.

Однако здесь остро встанет вопрос замены сработавшего модуля и срыва пломб. Поэтому согласовывайте все эти моменты заранее.

После прибора учета находятся:

  • реле напряжения УЗМ-51 или аналог
  • УЗО 100-300мА – защита от пожара
  • УЗО или дифф.автоматы 10-30мА – защита человека от токов утечки
  • простые модульные автоматы

Если с привычными компонентами при комплектации такого щитка вопросов не возникает, то на что же нужно обратить внимание при выборе УЗИП?

На температуру эксплуатации. Большинство электронных видов рассчитано на работу при окружающей температуре до -25С. Поэтому монтировать их в уличных щитках не рекомендуется.

Второй важный момент это схемы подключения. Производители могут выпускать разные модели для применения в различных системах заземления.

Например, использовать одни и те же УЗИП для систем TN-C или TT и TN-S уже не получится. Корректной работы от таких устройств вы не добьетесь.

Схемы подключения

Вот основные схемы подключения УЗИП в зависимости от исполнения систем заземления на примере моделей от Schneider Electric. Схема подключения однофазного УЗИП в системе TT или TN-S:

Здесь самое главное не перепутать место подключения вставного картриджа N-PE. Если воткнете его на фазу, создадите короткое замыкание.

Схема трехфазного УЗИП в системе TT или TN-S:

Схема подключения 3-х фазного устройства в системе TN-C:

На что нужно обратить внимание? Помимо правильного подключения нулевого и фазного проводников немаловажную роль играет длина этих самых проводов.

От точки подключения в клемме устройства до заземляющей шинки, суммарная длина проводников должны быть не более 50см!

А вот подобные схемы для УЗИП от ABB OVR. Однофазный вариант:

Трехфазная схема:

Давайте пройдемся по некоторым схемкам отдельно. В схеме TN-C, где мы имеем совмещенные защитный и нулевой проводники, наиболее распространенный вариант решения защиты – установка УЗИП между фазой и землей.

Каждая фаза подключается через самостоятельное устройство и срабатывает независимо от других.

В варианте сети TN-S, где уже произошло разделение нейтрального и защитного проводника, схема похожа, однако здесь монтируется еще дополнительный модуль между нулем и землей. Фактически на него и сваливается весь основной удар.

Именно поэтому при выборе и подключении варианта УЗИП N-PE, указываются отдельные характеристики по импульсному току. И они обычно больше, чем значения по фазному.
Помимо этого не забывайте, что защита от грозы это не только правильно подобранный УЗИП. Это целый комплекс мероприятий.

Их можно использовать как с применением молниезащиты на крыше дома, так и без нее.

Особое внимание стоит уделить качественному контуру заземления. Одного уголка или штыря забитого в землю на глубину 2 метра здесь будет явно не достаточно. Хорошее сопротивление заземления должно составлять 4 Ом.

Принцип действия

Принцип действия УЗИП основан на ослаблении скачка напряжения до значения, которое выдерживают подключенные к сети приборы.  Другими словами, данное устройство еще на вводе в дом сбрасывает излишки напряжения на контур заземления, тем самым спасая от губительного импульса дорогостоящее оборудование.

Определить состояние устройства защиты достаточно просто:

  • зеленый индикатор – модуль рабочий
  • красный – модуль нужно заменить

При этом не включайте в работу модуль с красным флажком. Если нет запасного, то лучше его вообще демонтировать.

УЗИП это не всегда одноразовое устройство, как некоторым кажется. В отдельных случаях модели 2,3 класса могут срабатывать до 20 раз!

Автоматы или предохранители перед УЗИП

Чтобы сохранить в доме бесперебойное электроснабжение, необходимо также установить автоматический выключатель, который будет отключать узип. Установка этого автомата обусловлена также тем, что в момент отвода импульса, возникает так называемый сопровождающий ток.

Он не всегда дает возможность варисторному модулю вернуться в закрытое положение. Фактически тот не восстанавливается после срабатывания, как по идее должен был.

В итоге, дуга внутри устройства поддерживается и приводит к короткому замыканию и разрушениям. В том числе самого устройства.

Автомат же при таком пробое срабатывает и обесточивает защитный модуль. Бесперебойное электроснабжение дома продолжается.

Запомните, что этот автомат защищает в первую очередь не разрядник, а именно вашу сеть.

При этом многие специалисты рекомендуют ставить в качестве такой защиты даже не автомат, а модульные предохранители.

Объясняется это тем, что сам автомат во время пробоя оказывается под воздействием импульсного тока. И его электромагнитные расцепители также будут под повышенным напряжением.

Это может привести к пробою отключающей катушки, подгоранию контактов и даже выходу из строя всей защиты. Фактически вы окажетесь безоружны перед возникшим КЗ.



Поэтому устанавливать УЗИП после автомата, гораздо хуже, чем после предохранителей.

Схема защиты от перенапряжения

Цепи защиты, такие как защита от обратной полярности, защита от короткого замыкания и защита от повышенного / пониженного напряжения, используются для защиты любого электронного устройства или схемы от любых неожиданных сбоев. Обычно для защиты от перенапряжения используется предохранитель или MCB, здесь, в этой схеме, мы построим схему защиты от перенапряжения без использования предохранителя.

Защита от перенапряжения - это функция источника питания, которая отключает подачу питания, когда входное напряжение превышает заданное значение.Для защиты от перенапряжения мы всегда используем защиту от перенапряжения или схему защиты ломом. Схема защиты ломом - это тип защиты от перенапряжения, который чаще всего используется в электронных схемах.

Существует множество различных способов защиты вашей цепи от перенапряжения. Самый простой способ - подключить предохранитель со стороны входа питания. Но проблема в том, что это разовая защита, потому что, когда напряжение превышает заданное значение, провод внутри предохранителя сгорает и разрывает цепь.Затем вам необходимо заменить поврежденный предохранитель на новый, чтобы снова выполнить соединения.

Здесь, в этой схеме, стабилитрон и биполярный транзистор используются для автоматической защиты от перенапряжения. Это можно сделать двумя способами:

1. Цепь стабилитрона напряжения: Этот метод регулирует входное напряжение и защищает схему от перенапряжения путем подачи регулируемого напряжения, но не отключает выходную часть , когда напряжение превышает пределы безопасности .Мы всегда будем получать выходное напряжение, меньшее или равное номинальному значению стабилитрона.

2. Схема защиты от перенапряжения с использованием стабилитрона: Во втором методе защиты от перенапряжения, когда входное напряжение превышает заданный уровень, отключает выходную часть или нагрузку от схемы.

Цепь стабилитрона

Стабилитрон стабилизатора напряжения защищает схему от перенапряжения, а также регулирует входное напряжение питания.Принципиальная схема защиты от перенапряжения с использованием стабилитрона приведена ниже:

Предустановленное значение напряжения цепи - это критическое значение, при превышении которого либо отключается питание, либо напряжение выше этого значения не допускается. Здесь предустановленное значение напряжения - это номинал стабилитрона. Мол, мы используем стабилитрон 5.1V, тогда напряжение на выходе не будет превышать 5.1V.

Когда выходное напряжение увеличивается, напряжение база-эмиттер уменьшается, из-за этого транзистор Q1 проводит меньше.Поскольку Q1 проводит меньше, он снижает выходное напряжение, следовательно, поддерживает постоянное выходное напряжение.

Выходное напряжение определяется как:

  VO = VZ - VBE

Где,

VO - выходное напряжение

VZ - напряжение пробоя стабилитрона

VBE - напряжение база-эмиттер

Схема защиты от перенапряжения с использованием стабилитрона

Приведенная ниже принципиальная схема для защиты от перенапряжения построена с использованием стабилитрона и транзистора PNP. Эта схема отключает выход, когда напряжение превышает заданный уровень . Заданное значение - это номинальное значение стабилитрона, подключенного к цепи. Вы даже можете изменить стабилитрон в соответствии с вашим подходящим значением напряжения. Недостатком схемы является то, что вы не можете найти точное значение стабилитрона, поэтому выберите тот, который имеет наиболее близкое значение к заданному вами значению.

Необходимые материалы

  • FMMT718 Транзистор PNP - 2 шт.
  • Стабилитрон
  • 5.1V (1N4740A) - 1шт.
  • Резисторы
  • (1 кОм, 2,2 кОм и 6,8 кОм) - 1 шт. (каждый)
  • Макет
  • Соединительные провода

Схема защиты от перенапряжения

Работа схемы защиты от перенапряжения

Когда напряжение ниже заданного уровня , на клемме базы Q2 высокий уровень и, поскольку это транзистор PNP, он выключается. И, когда Q2 находится в выключенном состоянии, базовый вывод Q1 будет LOW, и это позволяет току течь через него.

Теперь, когда напряжение превышает заданное значение , стабилитрон начинает проводить ток, который соединяет базу Q2 с землей и включает Q2. Когда Q2 включается, базовая клемма Q1 становится ВЫСОКОЙ, а Q1 включается, что означает, что Q1 ведет себя как разомкнутый переключатель. Следовательно, Q1 не позволяет току проходить через него и защищает нагрузку от превышения напряжения.

Теперь нам также необходимо учесть падение напряжения на транзисторах, оно должно быть небольшим для правильной схемы.Итак, мы использовали FMMT718 PNP-транзистор , который имеет очень низкое значение насыщения VCE, из-за чего падение напряжения на транзисторах невелико.

Далее проверьте наши другие схемы защиты.

Защита от перенапряжения Изображения, фотографии и векторные изображения

В настоящее время вы используете более старую версию браузера, и ваша работа может быть не оптимальной. Пожалуйста, подумайте об обновлении. Учить больше. ImagesImages homeCurated collectionsPhotosVectorsOffset ImagesCategoriesAbstractAnimals / WildlifeThe ArtsBackgrounds / TexturesBeauty / FashionBuildings / LandmarksBusiness / FinanceCelebritiesEditorialEducationFood и DrinkHealthcare / MedicalHolidaysIllustrations / Clip-ArtIndustrialInteriorsMiscellaneousNatureObjectsParks / OutdoorPeopleReligionScienceSigns / SymbolsSports / RecreationTechnologyTransportationVectorsVintageAll categoriesFootageFootage homeCurated collectionsShutterstock SelectShutterstock ElementsCategoriesAnimals / WildlifeBuildings / LandmarksBackgrounds / TexturesBusiness / FinanceEducationFood и DrinkHealth CareHolidaysObjectsIndustrialArtNaturePeopleReligionScienceTechnologySigns / SymbolsSports / RecreationTransportationEditorialAll categoriesMusicMusic ГлавнаяПремиумBeatШаблоныШаблоныДомашняя страницаСоциальные медиаШаблоныFacebook ОбложкаFacebook Mobile CoverInstagram StoryTwitter BannerYouTube Channel ArtШаблоны печатиВизитная карточкаСертификатКупонFlyerПодарочный сертификатРедакцияГлавная редакцияEnterta inmentNewsRoyaltySportsToolsShutterstock EditorMobile appsPluginsImage resizerFile converterCollage makerColor schemesBlogBlog homeDesignVideoContributorNews
PremiumBeat blogEnterprisePricing

Вход

Зарегистрироваться

Меню

FiltersClear allAll изображений
  • Все изображения
  • Фото
  • Vectors
  • Иллюстрации
  • Editorial
  • Видеоматериал
  • Музыка

  • Поиск по изображению

защита от перенапряжения

Сортировать по

Самые актуальные

Свежий контент

Тип изображения

Все изображения

Фото

Векторы

Иллюстрации

Ориентация

Все ориентации

По горизонтали

Люди по вертикали

С людьми

Без людей

Этническая принадлежность

Африканец

Афроамериканец

Черный

Бразильский

Китаец

Белый

Показать больше Возраст 900 02 Младенцы

Дети

Подростки

20 лет

30 лет

40 лет

50 лет

60 лет

Старшие

Пол

Мужской

Женский

0002

4+

Категория

Выберите категорию

Статья о перенапряжении по The Free Dictionary

в электрохимии, разнице между равновесным (по составу электродного раствора) значением потенциала электрода и значением потенциала электрода при электрод поляризован внешним током. Когда отклонение от равновесия заметно, связь между перенапряжением η и плотностью i поляризующего тока обычно задается уравнением Тафеля η = a + b log 10 i , где a и b - эмпирические константы. Перенапряжение зависит от температуры, природы материала электрода и состава раствора.

Повышенное напряжение необходимо для ускорения желаемой электродной реакции.Если скорость электродной реакции определяется скоростью собственно электрохимической стадии, которая включает в себя перенос заряда, то перенапряжение усиливает электрическое поле, действующее на частицы, подвергающиеся разряду, что приводит к более низкой энергии активации разряда: поскольку электрическое поле должно В значительной степени из-за структуры двойного электрического слоя оказывается, что перенапряжение зависит от концентрации постороннего электролита и адсорбированных материалов, которые влияют на распределение потенциала в двойном слое.

Перенапряжение имеет ряд положительных сторон; например, действие многих ингибиторов коррозии металлов основано на повышении перенапряжения. В то же время перенапряжение при промышленном электролизе неизбежно влечет за собой дополнительное потребление энергии и приводит к увеличению производственных затрат.

СПИСОК ЛИТЕРАТУРЫ

Кинетика электродных процессов. Москва, 1952 г. (Коллектив авторов под руководством А. Н. Фрумкина)
Скорчеллетти В. В. Теоретическая электрохимия. Ленинград, 1959.
Антропов Л.И. Теоретическая электрохимия , 2-е изд. Москва, 1969.

Большая Советская Энциклопедия, 3-е издание (1970-1979). © 2010 The Gale Group, Inc. Все права защищены.

Правда об аренде у частных владельцев

Размещено
Здесь мы рассмотрим плюсы и минусы аренды у частного арендодателя, чтобы помочь вам разобраться с вариантами аренды и решить, следует ли вам арендовать квартиру напрямую у арендодателя.

Число частных арендодателей в Великобритании находится на рекордно высоком уровне, и в ближайшие 5 лет частный арендный сектор будет расширяться еще больше. Было много статей, новостей и публичных дискуссий о плюсах и минусах частного арендодателя, но очень мало было сказано о последствиях для большого числа арендаторов, которые сейчас арендуют недвижимость напрямую у своего арендодателя. Выгодно ли устранение посредника для арендаторов? Или увеличение количества частных арендодателей представляет собой начало скользкого пути к нерегулируемому кошмару аренды?

Что такое частный домовладелец?

Частный домовладелец - это собственник, который сам решает сдать свою собственность в аренду.Они не будут использовать агента по аренде или управляющую компанию, а вместо этого будут напрямую управлять арендой.

Арендодатели делятся на 2 большие категории: профессиональные арендодатели и «случайные» арендодатели. Профессиональные арендодатели обычно имеют несколько объектов недвижимости в своем портфеле и рассматривают работу в качестве арендодателя как ведения бизнеса. Случайные арендодатели, с другой стороны, используют гораздо более случайный подход, поскольку обычно им принадлежит только 1 объект недвижимости, сдаваемый в аренду, который они приобрели в результате семейного наследования или приобрели в качестве разовых инвестиций (часто для того, чтобы помочь своим детям подняться по лестнице недвижимости).

Как профессиональные, так и случайные арендодатели могут арендовать свою собственность в частном порядке, но арендодатели, владеющие одной недвижимостью, склонны отдавать предпочтение варианту частного арендодателя, поскольку легче управлять отдельным объектом недвижимости без помощи агента по сдаче в аренду или службы управления.

Это означает, что они будут продавать недвижимость сами - обычно на сайте объявлений или портале недвижимости, таком как TheHouseShop - и будут иметь прямой контакт с арендаторами на протяжении всего процесса. Затем арендодатель будет обрабатывать любые запросы от арендаторов, организовывать просмотры и вести текущие переговоры и оформлять документы до тех пор, пока не будут подписаны контракты и недвижимость не будет сдана в аренду.

Вам может понравится

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
