Как заземлить стиральную машину в частном доме, если нет заземления

Очень важно правильно организовать заземление в доме. Это не прихоть, а обязательная норма, регламентируемая правилами устройства электроустановок (ПЭУ). Все должны понимать, что это основа электробезопасности. Чтобы организовать заземление, необязательно вызывать мастера. Это не так сложно, как кажется. Разберемся, как заземлить стиральную машину в частном доме, что понадобится в процессе работ, какую схему контура выбрать.

Выбираем способ

Если вы решили сделать заземление самостоятельно, нужно определиться, как будет выглядеть конструкция. Разберем, среди каких вариантов можно выбрать, в чем плюсы и минусы каждого контура. Подробнее о контурах заземления.

1. Штыревой способ. Данный метод считается самым простым. Его достоинства: быстрая сборка, минимум подготовительных работ и большая вариативность при выборе места установки. Колья вбиваются на определенном расстоянии друг от друга и соединяются металлической планкой и проводом.
2. Квадрат. Такой способ применяется редко. Он более трудоемкий и затратный. Чтобы сделать заземление, понадобится много металлических уголков и сварки.
3. Треугольник. Считается вторым по простоте монтажа после штыревого контура. Такая конструкция наиболее надежна, поэтому люди стараются заземлить стиральную машину именно так. Несомненный плюс – при данном способе подключения минимальный расход материалов.
4. Круг. Самый сложный в исполнении контур. В частных домах встречается очень редко.

Экономнее и проще всего сделать заземление в виде треугольника.

«Треугольное» заземление по надежности ничем не уступает штыревому контуру. Поэтому организовать безопасное подключение стиралки в частном доме лучше именно так.

Изготавливаем конструкцию

Если нет заземления в доме, то члены семьи, пользующиеся бытовой техникой, никак не защищены от поражения электрическим током. Поэтому нельзя недооценивать важность такой меры.  Чтобы сделать заземление для стиральной машины, пригодится:

• сварочный аппарат;
• болгарка;
• штыковая лопата;
• кувалда;
• гаечный ключ на 14.

Из материалов потребуется:

• три металлических уголка, 50 на 50 мм. Длина каждого должна быть полтора-два метра;
• 4 отреза полосы из металла, шириной минимум 11 см;
• около пяти метров медного провода, с одной жилой сечением 6 мм2;
• болт на 14;
• пара шайб соответствующего болту размера и гайка.

На первом этапе необходимо выкопать небольшой «ров» в форме треугольника. Также нужно сделать отдельную полоску, от которой медный провод будет идти к электрощитку. Глубина траншеи под заземляющий контур должна составлять не менее 70 см.  Закончив с траншеей, нужно в каждую из вершин треугольника вбить металлический уголок. Для этих целей и потребуется кувалда. В результате над землей должно «торчать» 15-20 см штыря.

После этого следует приступить к сварке. Уголки, забитые в почву, соединяются друг с другом металлическими полосами. Сварочный шов должен составлять не менее 10 см. Четвертую планку нужно приварить от одной вершины треугольника к месту, где будет организовано подключение к распределительному щитку. Завершающий этап – подсоединение провода к шине заземления. Для этого необходимо просверлить дыру в металлической планке, опрессовать кабель, используя гильзованный наконечник и стянуть его болтом, шайбами и гайкой.

Тестируем сопротивление контура

Прежде чем выполнить подключение провода к шине, необходимо в обязательном порядке проверить сопротивление контура. Следует взять обычный светильник, один провод подсоединить к фазе, а второй – к кабелю «треугольника». Лампочка должна ярко засветиться.

Закончив проверку, можно подключать провод заземления к шине. На самом деле, сделать контур своими руками несложно. Потребуется только время и навыки работы со сваркой.



• Поделитесь своим мнением – оставьте комментарий

Как заземлить стиральную машину самостоятельно

Иногда, загружая вещи в стиралку или вытаскивая влажное белье после завершения стирки, владельцы начинают ощущать неприятное покалывание в руках. Оно возникает при соприкосновении с барабаном или другими металлическими деталями машинки. Но немногие знают, что это – результат воздействия электротока и это явление очень опасно для человеческого организма.

В таких случаях, нужно обесточить стиралку, вытащив вилку из электророзетки, и прекратить ее использование до тех пор, пока не будет выяснено почему стиральная машина бьет током, и не устранены первопричины появления электрического потенциала на деталях машинки. Но как показывает практика, справиться с этой задачей весьма сложно, а во многих случаях и небезопасно. Поэтому лучше всего обратиться в сервисцентр. Опытные специалисты смогут не только найти, но и устранить все причины из-за которых стиралка бьет током. В этой статье мы расскажем об этих причинах более подробно.

Прежде всего убедитесь, что источник утечки тока именно стиралка. Ведь опасный потенциал может появится и из-за неправильного заземления других бытовых приборов, которые установлены даже не у вас в квартире. Для этого вытащите вилку машинки из розетки, и если “пощипывания” не прекратились – стиралка здесь не причем. Ну а если неприятные ощущения сразу же исчезли – виновником скорее всего является неисправность оборудования или нужно правильно заземлить стиральную машину.

Почему ваша стиралка бьется током. ТОП-4 причины

Отметим, что в большинстве случаев, проникновения электрического тока на корпус стиралки начинает ощущаться лишь в случае неправильного или некачественного заземления, а также при его отсутствии. В таблице рассмотрены основные поломки, которые приводят к ситуациям, когда стиральная машина бьет током.

Как и когда появляются неприятные ощущения	Неисправный узел или деталь	Что предпринять и как восстановить работоспособность стиралки
Корпус машинки начинает биться током во время стирки	Вероятнее всего “пробит” нагревательный элемент.	Проверить ТЭН тестером или мультиметром на сопротивление по отношению к корпусу. При наличии утечки заменить.
“Покусывания” на корпусе или других деталях ощущается во время стирки, отжима или полоскания. При этом барабан вращается как то непривычно или не крутится вовсе.	Нарушение изоляции в обмотках или других элементах электродвигателя.	Можно проверить обмотки тестером или мультиметром относительно корпуса стиралки. Требуется замена электромотора.
Неприятные ощущения при соприкосновении с элементами стиралки появляются после включения машинки в электророзетку, даже без запуска процесса стирки. Иногда стилка даже отказывается включаться.	Неисправность сетевого шнура, электровилки, фильтра помех. Иногда происходит пробой изоляции кнопки включения.	При помощи тестера или мультиметра найти и заменить неисправный компонент.
“Пощипывания” ощущаются при прикосновении к любым металлическим элементам стиралки. Часто даже при незапущенной стирке.	Пробой изоляции внутренней проводки.	Найти место повреждения проводки и изолировать поврежденное место.

Как заземлить стиральную машину своими руками

Но прежде, чем приступать к поиску неисправности внутри стиралки, необходимо убедиться, что заземление стиральной машины выполнено правильно и все его элементы не повреждены. Если заземление отсутствует, его нужно обязательно предусмотреть. Идеальным решением станет прокладка отдельного трехпроводного кабеля от вводного элеткрощитка к розетке, в которую будет включена стиралка. При этом подключение выделенного провода к заземляющему контакту щитка является обязательным.

Перед тем, как заземлить стиральную машинку от распредшитка, убедитесь, что к нему действительно подходит заземляющая шина. Если вы проживаете в доме старой постройки и заземляющий провод к распредщитам не проложен, для защиты от электротока лучше использовать УЗО, подключаемое в обычную двухпроводную розетку.

В частных домах редко когда имеются электророзетки с заземляющим контактом, а заземляющий контур, в большинстве домов, вообще не предусмотрен. В таких случаях необходимо самостоятельно обустроить контур и проложить к дому заземляющую шину. Но учитывая сложность работ, обустройство заземления лучше доверить специалистам.

Для этого необходимо вбить в землю минимум три электрода, расположенных треугольником, на глубину не менее 2 метров. Они соединяются между собой металлическим прутком в траншее глубиной 60-70 см. Пруток приваривается к каждому вертикальному заземлителю и выводится на стену дома. Отсюда отдельными проводниками заземления расходится к электрощиткам и другим заземляемым устройствам.

Какие инструменты понадобятся для обустройства заземления

Если для прокладки заземления от вводного щитка к электророзетке, помимо традиционных инструментов (отвертка и плоскогубцы), понадобятся только приспособления для прорезания борозд в стене или электродрель, для закрепления пластиковых желобов по стенам и высверливания отверстий в стенах между комнатами, то для обустройства заземляющего контура возле частного дома потребуется более солидный набор инструментов:

• сварочный инвертор;
• болгарка или ножовка по металлу;
• лопата для копки траншеи;
• кувалда для забивки штырей-заземлителей;
• перфоратор;
• гаечные ключи.

Как защитить себя от электротока, если заземление отсутствует

Если нет возможности обустроить полноценное заземление, для защиты от электротока можно использовать УЗО или систему уравнивания потенциалов. Алгоритм работы УЗО предусматривает при появлении на заземляющем проводе шнура стиралки даже небольшого тока (10 или 30 мА в зависимости от модели), отключение стиралки от электросети. При обустройстве системы уравнивания потенциалов, все металлические элементы в помещении соединяются между собой, предотвращая одновременное касание пользователя двух конструкций с разными потенциалами.

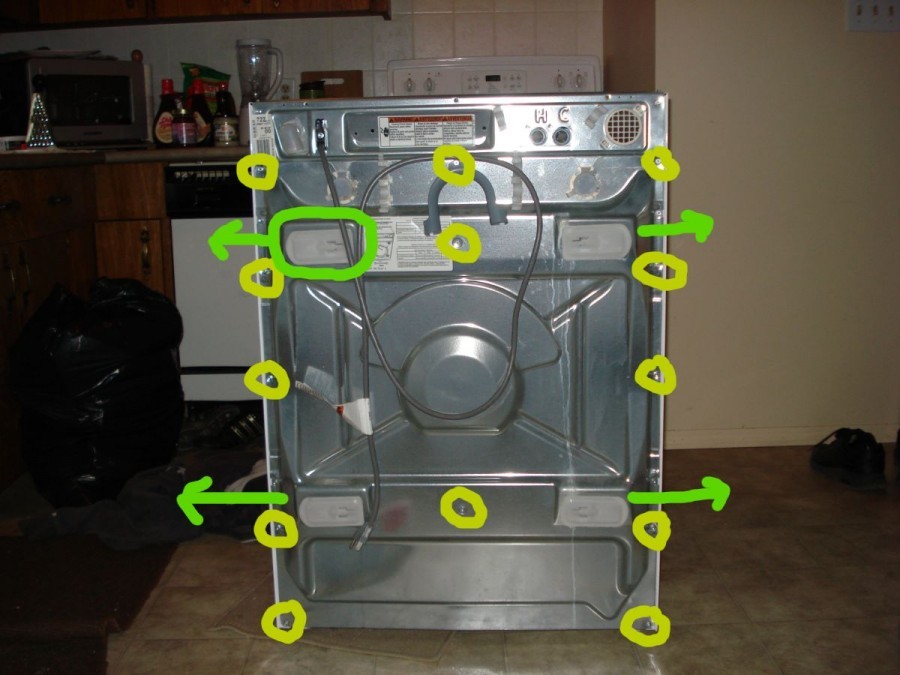

Электрические – Корпуса стиральных и сушильных машин с электрическим зарядом

спросил 4 года 11 месяцев назад

Изменено 4 года, 11 месяцев назад

Просмотрено 439 раз

Мы заказали новую стиральную машину и сушилку. Для запуска шнур питания сушилки был подключен неправильно. Должна была быть горячая-нейтральная-горячая, но вместо этого установщик подключил ее в горячую-горячую-нейтральную. У нас он подключен к трехконтактной розетке 220В. Моя девушка включила его и ушла. Примерно через 10-15 минут она услышала громкий Хлопок и пришла, чтобы узнать, что дело потрясло ее, и свет внутри сушилки взорвался. Когда мы подключаем стиралку к нашим 110v и включаем ее, когда мы проводим рукой по корпусу, она щекочет, и мы чувствуем пульсацию.

Когда я использовал свой мультиметр для проверки заземления, я получил только 8 В.

1) После того, как технический специалист заменил кабели сушилки, она включается и работает нормально. Может ли быть невидимый ущерб, вызванный ошибкой установщика?

2) Есть ли неисправность внутри стиральной машины, которая вызывает ее короткое замыкание, и поскольку розетка не имеет полного заземления, это электризует корпус?

3) Правильно ли я проверил заземление?

• электрический
• заземление
• сушилка
• стиральная машина

4

Предполагая, что вы находитесь в США:

1: Сначала вам нужно выяснить, является ли ваша сушильная розетка трехпроводной или четырехпроводной!

Если у него 3 провода – будет горячий нейтраль и горячий – все. Проверьте внутри коробки, чтобы быть уверенным – НЕ ИДИТЕ ТИПА ВЫПУСКНОЙ КОРОБКИ. Люди делают сумасшедшие вещи – ПРОВЕРЬТЕ ЭТО ФИЗИЧЕСКИ (откройте и посмотрите) и ЭЛЕКТРИЧЕСКИ – измерьте это.

2: Узнайте, подается ли на эту СУШИЛКУ напряжение переменного тока 208 В или 230 В переменного тока. В зависимости от того, находитесь ли вы в квартире или в доме – определяет это. Хотя это не должно быть проблемой – это изменит производительность сушилки, хотя работа сушилки на 208 В в цепи 230 В может вызвать некоторые проблемы (должно быть указано в руководстве к сушилке). Когда наоборот – нет реальной проблемы.

3: Учитывая, что у вас покалывание в стиральной машине – это когда вы прикасаетесь между стиральной и сушильной машинами или просто прикасаетесь к стиральной машине?

4: Когда я использовал свой мультиметр для проверки заземления на горячее [G-H ЧЕГО ?? а где ВЫХОД или на стиралку/сушилку??] у меня получалось только 8в. [У вас что-то не так – G-H = 110/120 В переменного тока, ] [Земля к нейтрали – если это 8 В – что-то здесь не так, потому что оно должно быть меньше 1 В переменного тока], Нейтраль – Горячее = 110/120 В переменного тока.

Хотя на приведенных ниже изображениях показано, как подключить плиту, они также подходят для сушильных машин — просто обратитесь к руководству пользователя для получения правильной информации. Вы заметите перемычку «земля-нейтраль» на 3-проводном соединении — ее нет в сценарии 4-проводного соединения.

[Вот почему корпус может получать питание по 3-х проводной схеме — и почему они перешли от этой схемы к 4-х проводной схеме с реальным заземлением.]

Зарегистрируйтесь или войдите в систему

Зарегистрируйтесь с помощью Google

Зарегистрироваться через Facebook

Зарегистрируйтесь, используя электронную почту и пароль

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания, политикой конфиденциальности и политикой использования файлов cookie

.

Как я могу добавить заземляющий проводник в свою электрическую систему начала 20-го века?

Я живу в старом доме (построенном в 1918 году), и поскольку в то время не было электричества, все электричество было добавлено позже, и, как ни странно, ничего не имеет заземления .

Итак, у меня проблема с моей стиральной машиной , и я подозреваю, что наличие заземления улучшит управляемость, и проблема может исчезнуть (какое-то короткое замыкание, которое после 5 секунд простоя ВКЛ, он запускает электрический щит в доме).

Моя идея, поскольку машина находится в маленьком домике снаружи, заключалась в том, чтобы создать заземление только для этой части цепи, но что мне для этого нужно?

Я думаю это просто железный опрос с припаянным к нему проводом, но какая длина ? диаметр ? и это всего лишь присоединить к новый желто-зеленый провод и провести его по цепи?

• электрический
• заземление

1

В США мы должны соответствовать коду NEC. Этот код требует, чтобы два медных заземляющих стержня длиной 10 футов были вбиты в землю всего на пару дюймов.

• Стержни должны располагаться на определенном расстоянии друг от друга.
• Заземление также должно быть подключено к основной медной трубе холодной воды, ведущей в дом
• Счетчик воды должен иметь проволочную перемычку того же требуемого калибра основного заземления
• Панель главного выключателя должна быть оборудована утвержденной заземляющей шиной, а коробка выключателя «приклеена».

Я не знаю кодов, где вы находитесь, но предлагаю вам нанять электрика, который знает местные коды. Неправильные методы заземления могут быть опасными и смертельными!

Также могу сказать, что проблема с вашей стиральной машиной не связана с отсутствием заземления. Машина должна быть заземлена в целях безопасности, но это не вызовет проблем, которые у вас есть.

В основном да. Точные данные должны быть найдены в местных нормах. Вот пример, который я привожу из своего вопроса об Electronics SE:

Вот как описывается хорошее заземление в одном бытовом руководстве по насосу (я почти уверен, что оно хорошо коррелирует с местными строительными нормами): три стальные трубы диаметром не менее одного дюйма и длиной двадцать футов (шесть метров) должны быть вбиты в землю вертикально в виде треугольника с расстоянием не менее двух футов между каждыми двумя трубами. Верхняя часть каждой трубы должна находиться не менее чем на два фута ниже поверхности земли. Ко всем трем необходимо приварить общий стальной стержень и к этому стержню подключить заземляемое оборудование. Места сварки должны быть окрашены, чтобы защитить их от коррозии.

Опять же, это описание взято из довольно старой инструкции по эксплуатации помпы, продававшейся в Советском Союзе в 1980-х годах, точные данные нужно искать в местных кодах. Ответы на этот вопрос говорят, что это гораздо более впечатляющее заземление, чем обычно.

Тем не менее маловероятно, что заземление остановит короткое замыкание. Весь смысл заземления заключается в том, чтобы соединить части, открытые для людей, с землей, чтобы, если по какой-либо причине эти части оказались под напряжением, ток свободно протекал в землю, что часто приводит к короткому замыканию и отключению выключателя. Таким образом, заземление скорее вызовет короткое замыкание (ради защиты невиновных), чем предотвратит его.

Вероятно, проблема в том, что что-то не так с машиной или с проводкой. Поскольку вы говорите, что он отключает выключатель через несколько секунд работы, возможно, проводка и выключатель имеют недостаточный размер – когда машина включается, она слегка перегружает проводку, и выключатель срабатывает.

Выключатели не всегда срабатывают сразу – время реакции зависит от процента перегрузки. Когда у вас короткое замыкание, перегрузка является экстремальной, и выключатель срабатывает мгновенно, но когда у вас есть перегрузка в несколько десятков процентов, для срабатывания может потребоваться некоторое время.
