Устройство однорычажного смесителя для кухни, принцип работы

Содержание:

1. Особенности устройства однорычажного смесителя для кухни
2. Составляющие элементы однорычажного смесителя
3. Запорные элементы – главные детали устройства однорычажного смесителя для раковины
4. Трудности эксплуатации
5. Основные этапы и особенности ремонта
6. Важные нюансы, возникающие во время ремонта
7. Как разбирается однорычажный смеситель?
8. Разборка дискового смесителя
9. Разборка шарового смесителя
10. Профилактика возникновения поломок

Кран с двумя вентилями, имеющими маркировку «hot» и «cold» или красные/синие индикаторы, для большинства людей считается наиболее привычным видом сантехники. Такие изделия способны украсить мойку как на кухонном пространстве, так и ванной.

С недавнего времени на рынке предлагается стильная альтернатива классическому варианту.

Модный сантехнический прибор – смеситель однорычажного типа. Он привлекает внимание не только своей «непохожестью» на другие модели, но и практичностью эксплуатации, простотой управления.

Особенности устройства однорычажного смесителя для кухни

Ключевая составляющая такого крана – рычаг, сочетающий в себе опции двух вышеописанных головок. Универсальность такого подхода заключается в том, что с помощью данного нехитрого устройства можно регулировать не только температуру жидкости (поворачивая рычаг направо или налево), но и напор струи (перемещая вверх и вниз). Объединяя эти простые движения, любой пользователь может практически машинально, и за считанные секунды создать для себя подходящую температуру и силу струи.

Назад к содержанию

Составляющие элементы однорычажного смесителя

• Корпус. Для его изготовления могут быть использованы различные материалы.
• Излив. В зависимости от модели, а также назначения и расположения, может подразделяться по показателям высоты на низкой, высокой и средней величины.
• Переключатель. Это регулирующий элемент или рычаг, позволяющий путем совершения простых движений изменять температуру, а также силу водной струи.
• Картридж. Устройство для изменения параметров потока жидкости.

Помимо основных составляющих, в одновентильных приборах применяются более мелкие, так называемые служебные элементы. Основное предназначение таких приспособлений – повышение функциональности сантехники и комфортность использования во время мытья. Аэраторы насыщают струю воды, выливающейся из крана, кислородом. Встроенные дозаторы облегчают подачу жидкого средства для мытья рук или посуды.

Назад к содержанию

Запорные элементы – главные детали устройства однорычажного смесителя для раковины

В этих модификациях используются два варианта узлов, предназначенных для регулировки потока жидкости. Стоит изучить их более подробно.

Изделия, оснащенные рычагом с механизмом шарового типа

В основе этой конструкции находится шар из нержавейки, оснащенный отверстиями, а также элементами крепежа, помогающими зафиксировать гильзу с размещенным внутри нее шариком на общей конструкции. Перемещение отверстий осуществляется рычагом, приводимым в движение путем совершения несложных манипуляций. С помощью таких действий происходит перекрытие или открытие пути для холодного либо горячего потока воды. Такие особенности помогают кранам этого типа стойко переносить гидравлические удары.

Однако, при всех положительных моментах, конструкция не лишена ряда существенных недостатков, среди которых:

• высокая стоимость;
• возможность образования накипи во время длительного пользования, оседание ее на шаровом элементе;
• быстрый выход из строя резиновых прокладок вследствие повышенного напора и частого использования;
• сложность выполнения ремонта сантехники, при котором довольно часто приходится демонтировать старый сантехнический прибор и искать для него новую альтернативу.

Эти ощутимые недостатки устройства рычажного смесителя привели к снижению популярности и к тому, что продукция такого типа стала все реже использоваться. Сегодня шаровые краны практически полностью заменили вентильные модели, вытеснив с рынка своих конкурентов.

Дисковые однорычажные смесители

Такой кран по праву считается одной из самых востребованных и популярных как у рядовых обывателей, так профессионалов. Объясняется это универсальностью устройства. В основе конструкций лежат дисковые картриджи из керамики. Такой элемент представляет собой цилиндр (чаще всего синего цвета), внутри корпуса которого заключены две пластины белого цвета из зашлифованной керамики.

Простые действия пользователя приводят в движение рычаг, который, в свою очередь, перемещает одну из встроенных пластин. Совпадение отверстий на верхнем и нижнем элементе открывает путь для потока жидкости к изливу. Несовпадение отверстий становится непреодолимым препятствием на пути жидкости, не позволяет ее попасть в кран.

К преимуществам этой модели можно смело отнести:

• относительно невысокую стоимость;
• более легкий ремонт, в ходе которого допускается замена картриджей;
• устойчивость к образованию накипи.

Недостатком этого устройства можно назвать повышенную чувствительность к присутствию посторонних частиц в воде, скачкам давления и гидравлическому удару.

Назад к содержанию

Трудности эксплуатации

У любой вещи есть свой срок эксплуатации. Смесители (независимо от их конструкции) не являются исключением. На продолжительность сильно влияют такие показатели как качество воды, частота и интенсивность применения, а также материал. Самыми распространенными проблемами являются:

• Трещины на корпусе, которые возникают вследствие некачественного исполнения в заводских условиях, использования дешевого материала или при некорректной установке.
• Засорение аэратора, частой причиной которого является низкое качество жидкости, приводящее к накоплению посторонних частиц.
• Выход из строя резиновых прокладок в связи с интенсивным использованием и установкой слишком сильного водного потока.

Предотвратить большинство проблем может профилактическое обслуживание сантехники.

Существенно продлить срок эксплуатации поможет периодический полный разбор, осуществляемый один раз в 2 года. Тщательная промывка составляющих механизма, извлечение застрявших частиц и замена старых прокладок на новые детали будут явно нелишними манипуляциями.

Назад к содержанию

Основные этапы и особенности ремонта

Для осуществления качественного ремонта требуется разобрать кран, не вынимая его из раковины. Во время восстановления кухонного излива его разбирают не полностью. Полный демонтаж крана со снятием рукояток и шланга, а также с откручиванием фиксирующих гаек, требует от мастера не только профессиональных навыков, но и использования специального инструмента, качественных комплектующих.

Основной инструментарий, используемый для выполнения ремонта:

• Разводной ключ. С его помощью происходит откручивание гаек и демонтаж гибкой подводки;
• Гаечный ключ с плоской формой;
• Отвертка с крестообразным профилем для снятия ручки.

Назад к содержанию

Важные нюансы, возникающие во время ремонта

В ходе проведения ремонтных работ и извлечении смесителя из раковины либо мойки, а также снятии шлангов, зачастую на их поверхности обнаруживается толстый слой известкового налета или ржавчины. Следует постараться избавиться от них, обработав специальными средствами. Такой подход уменьшит загрязнение поверхностей, улучшит условия работы, облегчит демонтаж и последующий монтаж.

Устанавливаемые прокладки исключают необходимость монтажа вспомогательных уплотнителей. Осуществляя замену устаревшего и поврежденного оборудования, лучше пользоваться современными изделиями с оплеткой из нержавейки и штуцерными гайками, изготовленными из меди либо латуни.

Назад к содержанию

Как разбирается однорычажный смеситель?

При извлечении испорченного элемента и замене его на новый аналог требуется разобрать полностью всю конструкцию. Алгоритм совершения манипуляций достаточно прост, но требует от мастера аккуратности, соблюдения основных требований, знания устройства однорычажного смесителя для ванной.

Назад к содержанию

Разборка дискового смесителя

Дисковые изделия разбираются отверткой и ключом-шестигранником. Следует соблюдать четкую последовательность действий:

• До начала всех работ необходимо отключить всю воду. Достигается это простым перекрытием трубы. Только после этого стоит приступать к выполнению ремонтных работ.
• Далее следует извлечь заглушку. На помощь в данном случае придет крестовая отвертка.
• Шестигранным ключом следует открутить винтовую деталь, используемую для соединения рычага и штока.
• После этого без особых усилий снимается вручную рычаг. Далее наступает черед гаек (зажимной и керамической), фиксирующие верхнюю пластину.

Выполнение всех таких действий открывает доступ к диску. После его извлечения в образовавшееся пространство вставляют неиспользованный картридж, регулируя положение и отслеживая правильность расположения отверстий. Выполнив все этапы и собрав конструкцию, необходимо удостовериться в корректности сборки. Этот заключительный этап является очень важным, проверяется обычной подачей воды.

Назад к содержанию

Разборка шарового смесителя

В целом процесс выполняется идентично разборке дисковой модели, однако существует ряд определяющих особенностей. После перекрытия воды демонтируется декоративная заглушка, вслед за винтом устраняется удерживающая гайка, помогающая крепить механизм крана в правильном положении. Особенность шаровых изделий состоит в том, что поломка шарового изделия требует замены целиком. Частичный ремонт целесообразен лишь в ряде ситуаций: замена прокладки или засорение посторонними частицами.

Капающая из крана жидкость является свидетельством наличия неполадок с подкладкой. Для ее замены необходимо предпринять ряд несложных действий:

1. Выкрутить винт и снять рычаг. 2. Достать соединение из резьбы, после чего открутить винт отверткой. Очистить деталь от налета. Для этого не требуется выполнения сложных манипуляций или использования специальных средств. Достаточно просто протереть деталь мягкой ветошью. Хорошим вариантом будет применение микрофибры. 3. Извлечь шар, а затем вынуть прокладки с нарушенной целостностью, заменить расходники на новые элементы. 4. Вставить шарик обратно, а уплотнитель закрепить гайками. 5. Поставить рычаг, зафиксировать все детали винтом.

Тонкая струя жидкости, выливающейся из крана, даже при установке максимального напора свидетельствует о засорении. Порядок действий в данной ситуации сводится к совершению простых базовых шагов:

• Открутить гайку на изливе;
• Достать сетку, удалить возможные застрявшие частицы, досконально промыть ее проточной водой;
• Установить чистую деталь на место и дополнительно зафиксировать гайкой.

Если все предпринятые действия не увенчались успехом, следует задуматься о замене смесителя.

Назад к содержанию

Профилактика возникновения поломок

Выполненная вовремя профилактика позволит существенно сэкономить денежные средства, т.к. любые предпринятые профилактические меры обходятся гораздо дешевле полноценного ремонта, сопряженного с покупкой и заменой деталей. Профилактические действия, которые позволят заметно продлить срок службы сантехники:

• Регулярный тщательный визуальный осмотр;
• Установка фильтра, заметно улучшающего состояние воды;
• Исключение источника повышенной влажности в помещении, где установлен смеситель.

Изучение инструкции и устройства поворотного смесителя перед началом любого ремонта, в большинстве случаев связанного с заменой деталей, заметно облегчит задачу и ускорит процесс. Важно помнить, что любые соединительные узлы во избежание протечек необходимо тщательно герметизировать с применением специальных составов или фум-ленты.

Чтобы избежать бытовых трудностей, досадных недоразумений и лишней траты денег на ремонт, следует максимально серьезно подойти к подбору сантехнического оборудования. Не нужно приобретать краны из сплавов алюминия и кремния, т. к. они слишком быстро ломаются. Более предпочтительны модели от известных производителей. Здесь корпус у однорычажных смесителей может быть из латуни, меди и хромированной стали.

Однорычажный смеситель – универсальная сантехника, позволяющая при совершении минимума действий максимально эффективно регулировать напор и температуру жидкости. Особенности прибора подразделяют их на изделия картриджного и шарового типа. Эти разновидности удобны в эксплуатации, обладают хорошими показателями прочности, надежности и экономичности. Ремонт и обслуживание таких устройств выполняются довольно легко. Все проблемные элементы можно легко починить, отмыть либо поменять на новые детали.

Назад к содержанию

Ремонт однорычажного смесителя своими руками: для кухни, ванной

Однорычажные смесители пользуются огромным спросом, так как отличаются привлекательным внешним видом, а также простотой управления потоками воды. С помощью всего ождной ручки можно регулировать температуру воды, а также ее включение. Такие смесители характеризуются длительным сроком службы (на некоторые модели дают срок службы до 5 лет). Несмотря на надежность изделия, смесители требуют периодического ремонта.

Содержание

• 1 Принцип работы и виды однорычажных смесителей
  • 1.1 Внутреннее устройство смесителя с картриджем
  • 1.2 Однорычажный шаровый смеситель
• 2 Разборка и ремонт смесителя с картриджем
  • 2.1 Замена картриджа
• 3 Разборка и ремонт однорычажного шарового смесителя
• 4 Ремонт однорычажных смесителей с поворотным «носиком»

Принцип работы и виды однорычажных смесителей

Если внешнее содство сразу же бросается в глаза, то по принципу работы различают картриджные смесители и шаровые. Ремонту поддаются и те, и те смесители, но нужно знать, как они разбираются. К тому же, очень важно не только разобрать, но и собрать, а для этого необходимо знать, как они устроены.

Внутреннее устройство смесителя с картриджем

Картриджные смесители отличаются тем, что запорное и регулирующее устройство находится в специальной колбе-картридже. Картридж может быть сделан из керамики, как в более дорогих изделиях, или из пластика, что характерно для дешевых моделей. Такие смесители отличаются простотой конструкции, что связано напрямую с простотой ремонта. Кроме этого, чтобы изменить температуру воды, достаточно  одного движения руки.

Внутрееннее устройство смесителя с картриджем сравнительно простое. Он состоит:

Строение самого картриджа также уникальное, так как он состоит из 4-х (как правило) дисков особой формы, которые изготавливаются из керамики или из металла. Верхний диск жестко соединяется с штоком, изменение положения которого приводят к изменению положенияпластин относительно друг к другу. Таким образом регулируется подача воды, а также ее смешивание.

Пластины достаточно плотно прилегают друг к другу, поэтому кран не пропускает воды, а направляет ее в определенном направлении. Из-за этого, картриджные смесители весьма чувствительные к качеству воды, от чего зависит срок службы устройства в целом. Если между пластинами окажется какой-то мусор, то кран либо потечет, либо вообще откажется работать. Чтобы защитить картриджный смеситель от преждевременного выхода из строя, на входе устанавливаются фильтры для очистки воды от тяжелых примесей. Как правило, такие фильтры устанавливаются на входе воды в вродопроводную систему жилища человека, что защищает не отдельные устройства, а множество устройств бытовой техники.

Однорычажный шаровый смеситель

Смесители называются шаровыми только потому, что они работают за счет расположенного внутри смесителя шарика с полостями. Обычно этот шарик изготавливается из металла, при этом он полый изнутри. Поверхность этого шара отполирована до блеска. В шаре располагается три отверсти: одно отверстия предназначается для входа холодной воды, втоорое отверстие – для входа горячей воды, а из третьего отверстия вытекает смешанная в шаре вода. Этот шар соединяется с штоком, который жестко связан с рукояткой, которая предназначается для регулирования потока воды и ее температуры.

Строение однорычажного смесителя с шаровым механизмом смешения воды

Поскольку все элементы тщательно притертые друг к другу, то рукоятка перемещается с малейшим усилием, а регулировка осуществляется достаточно легко. Смесители, которые работают на основе шарового механизма, не настолько критичные к наличиям в воде примесей. Несмотря на это, очистка воды все же желательная, так как в воде присутствуют различные соли и излишки железа.

Разборка и ремонт смесителя с картриджем

Смысл ремонта однорычажного смесителя с картриджем заключается в том, чтобы очистить уплотнительные кольца, на которых осаждаются примеси в виде солей и другого мелкого мусора. Из-за наличия такого мусора, кран может подтекать, что не желательно. Устранить течь возможно, если смеситель разобрать, после чего пластины протираются, ополаскиваются, просушиваются и устанавливаются на место.

Последовательность установки деталей в картриджном однорычажном смесителе

Смеситель с картриджем разбирается в такой последовательности, но сначала необходимо перекрыть воду, поступающую на смеситель:

Можно считать, что смеситель с картриджем разобран. Деталей, как таковых, не так много. Внутри этого элемента происходит смешивание холодной и горячей воды.

Замена картриджа

Сам картридж состоит из уплотнительной прокладки, которая располагается внижней части. За счет этой прокладки осуществляется плотное прилегание к корпусу. В процессе эксплуатации, уплотнительная прокладка теряет часть своей функции, поэтому начинает подтекать вода. В случае такой проблемы, можно попытаться очистить кольцо от солевых отложений, образовавшихся на нем за время работы. После установки на свое место, следует испытать смеситель. Если ситуация не изменилась, придется заменить картридж.

Картриджи для однорычажных смесителей

Картриджи, как и смесители, бывают разными. Они могут отличаться, как размерами, так и расположением отверстий лдля входа и выхода воды. В связи с этим, чтобы приобрести картридж необходимой конструкции, придется взять с собой старый картридж, чтобы выбрать такую же модель. Остается только установить новый картридж на свое место, а затем собрать весь смеситель в обратном порядке, в каком он разбирался.

В первую очередь устанавливается прижимная гайка. На этом этапе можно проверить работу нового картриджа. Дело в том, что не всегда удается приобрести картридж, который не подтекает. Возможно, что производитель совсем другой, хотя он и выпускает подобные изделия. При нормальной работе можно продолжать сборку смесителя, послее чего смеситель устанавливается на свое место.

Как отремонтировать смеситель

Watch this video on YouTube

Разборка и ремонт однорычажного шарового смесителя

Подобные смесители появились на рынке около 4-х десятков лет назад. Конструкция настолько простая, что, создается впечатление того, что ломаться в этом смесителе практически нечему. В основном проблемы возникают из-за некачественной воды. На резиновых седлах оседают частички грязи, из-за чего вода начинает просачиваться наружу.

Как разобрать однорычажный шаровый смеситель

Некоторые модели на основе шарового механизма сделаны по принципу картриджного механизма. В таком случае внутри картриджа располагаются не специальные пластины, а шарик. Разборка подобного типа механизма осуществляется в таком же порядке. Разица заключается только в характере начинки колбы. Существуют краны несколько другой конструкции, когда регулирующий шарик установлен непосредственно в резиновое гнездо. В этом и заключается основное отличие в конструкции.

Рычаг крана снимается после удаления заглушки, после чего выкручивается шестигранный винт. После того, как рычаг управления снят, разборка осуществляется в следующем поряядке:

• Откручивается колпачек. Желательно сделать это без усилий, так как он сделан из тонкого металла.
• Откручивается прижимная гайка и снимается находящаяся под ней шайба.
• После этого можно легко, без особых усилий достать шарик.
• Под шаром располагается пара резиновых седел с пружинами, для более плотного соединения.

Можно сказать, что смеситель разобран, после чего приступают к ремонту. Проблема может заключаться в том, что в посадочном месте шарика накопился различный мусор или просто солевые отложения. Они аккуратно удаляются, после чего шарик промывается и очищается. Такие же отложения могут скопиться и на прижимных пружинах. Их также нужно очистить, хотя зачастую они от этих отложений могут выйти из строя. В таком случае их лучше заменить.

Проблемы могут исходить и из самого шарика. В идеале он изготавливается из нержавеющей стали, но в последнее время экономят на всем, поэтому все чаще встречаются модели, шарик которых изготовлен из пластмассы или из дешевого металла. В результате действия солей воды, поверхность металла приобретает нкоторую шершавость, из-за чего просачивается вода. Такие шарики лучше сразу же заменить, так как они ремонту не поддаются. Чтобы заменить старый шар на новый шар подходящего размера, лучше взять с тарый шар с собой в магазин, иначе можно ошибиться. Собирается смеситель в обратной последовательности. При сборке следует обращать внимание на точное расположение элементов, чтобы не было перекосов, иначе смеситель быстро выйдет из строя снова.

Ремонт однорычажных смесителей с поворотным «носиком»

Как правило, на мойке в кухне, а также на умывальнике в ванной комнате устанавливаются смесители с поворотным изливом. Очень часто, в первую очередь начинает подтекать из-под поворотного механизма. Это связано с тем, что в процессе эксплуатации прокладки потеряли былую эластичность, а смазка, которая была в механизме просто высохла.

Ремонт однорычажного смесителя с подвижным изливом

В таком случае кран придется разобрать, как и в предыдущих случаях, но не полностью, а частично, чтобы добраться до прокладок поворотного механизма. Все старые прокладки придется заменить. Если они прикипели к корпусу, их отдирают с помощью обычной отвертки. Самое главное, это подобрать прокладки так, чтобы они оказались идентичным старым прокладкам. Лучше, если новые прокладки будут изготовлены из силикона. Силикон характеризуетсчя большей устойчивостью против влаги, а также он более эластичный на протяжении длительного времени эксплуатации.

Перед установкой, прокладки необходимо смазать специальной силиконовой смазкой. Смесительсобирается в обратном порядке. Главное, чтобы не оказалось после сборки лишних деталей. После полной сборки смеситель устанавливается на свое место и проверяется его работа.

Если подитожить все написанное, то можно сделать заключение в пользу того, что любой смеситель можно при желании отремонтировать самостоятельно, без привлечения специалистов.

Как разобрать + ремонт флажкового однорычажного смесителя с заменой картриджа своими руками

Watch this video on YouTube

Как отремонтировать протекающий однорычажный картриджный кран

К

Боб Формисано

Боб Формисано

Боб Формисано — лицензированный архитектор и строитель с почти 40-летним опытом строительства новых домов и восстановления старых домов. Одной из его специальностей является ремонт старых систем, построенных еще в 1920-х годах, включая оцинкованные водопроводные трубы, проводку с ручкой и трубкой и многое другое. Его статьи о ремонте дома для The Spruce написаны более 10 лет назад.

Узнайте больше о The Spruce’s Редакционный процесс

Обновлено 28.07.22

Рассмотрено

Ричард Эпштейн

Рассмотрено Ричард Эпштейн

Ричард Эпштейн — лицензированный мастер-сантехник с более чем 40-летним опытом работы в сфере сантехники для жилых и коммерческих помещений. Он специализируется на оценке, а также проектировании и инжиниринге сантехнических систем и работает в одной из крупнейших в Нью-Йорке профсоюзных строительных компаний по сантехнике.

Узнайте больше о The Spruce’s Наблюдательный совет

Факт проверен

Джессика Врубель

Факт проверен Джессика Врубель

Джессика Врубель имеет богатый опыт работы писателем и редактором, работая в различных изданиях, газетах и ​​публичных библиотеках, помогая со справками, исследованиями и специальными проектами. В дополнение к своему опыту журналистики, она более 15 лет занимается просветительской деятельностью на темы здоровья и хорошего самочувствия как в классе, так и за его пределами.

Узнайте больше о The Spruce’s Редакционный процесс

Ель / Кевин Норрис

Обзор проекта

Картриджный смеситель — это особый тип бесшайбовой арматуры, обычно используемый на кухнях и в ванных комнатах. Он сконструирован таким образом, чтобы картриджную вставку можно было легко заменить, когда кран начинает капать и протекать.

Картриджные смесители бывают однорычажными и двухрычажными, и в разных моделях используются разные типы пластиковых или латунных картриджей. В смесителе с одной ручкой ручка поднимает или опускает картридж внутри корпуса смесителя, чтобы запускать и останавливать поток воды. В один и тот же картридж подается и горячая, и холодная вода, а поворотом ручки регулируется смесь и температура. Картриджные смесители с двумя ручками работают аналогично, но в этой конструкции есть два картриджа, каждый из которых регулирует поток либо горячей, либо холодной воды. В них движение ручки скручивает картридж, а не поднимает его вверх и вниз.

Тип водяного регулирующего клапана , который используется в вашем кране, не всегда очевиден, просто взглянув на кран. Например, в кухонном смесителе с одной ручкой может использоваться шар, диск или картриджный кран. Однако обычно кран с одной ручкой дает отчетливое ощущение, что внутренний картридж поднимается вверх, когда вы включаете воду. В смесителях шарового или дискового типа ощущение скольжения или вращения внутренних частей.

В этом проекте обсуждается только однорычажный смеситель картриджного типа. Некоторые модели кранов сложнее других, но эти инструкции применимы в большинстве ситуаций.

Первым шагом в ремонте крана является определение места запора воды и отключение линий подачи горячей и холодной воды, идущих к крану. Запор воды обычно находится прямо под раковиной и состоит из небольшого клапана и небольшой ручки — одной для трубы холодной воды, а другой для горячей воды.

В большинстве случаев вы будете поворачивать ручку по часовой стрелке, чтобы затянуть ее и отключить. Убедитесь, что клапаны плотно закручены. Клапаны других типов могут иметь рычажную рукоятку, которая закрывается поворотом их перпендикулярно ватерлинии.

Если в вашем доме нет локальной запорной арматуры, то вам нужно будет подойти к водопроводу и перекрыть там подачу воды.

После отключения воды откройте кран, чтобы полностью сбросить давление и дать воде стечь.

Оборудование/инструменты

• Шестигранный ключ
• Трубный ключ или пассатижи
• Отвертка
• Универсальный нож

Материалы

• Сменный картриджный клапан
• Старая зубная щетка
• Водостойкая силиконовая смазка для сантехники

Ель / Кевин Норрис

1. Снимите ручку рычага крана

   Чтобы снять старый картридж, сначала нужно снять ручку. Это может быть немного сложно, поскольку производители часто прячут винт, удерживающий ручку, под съемной пластиковой накладкой или колпачком. Этот колпачок можно найти на верхней части ручки, по бокам, или это может быть открытый установочный винт с шестигранной головкой сбоку корпуса ручки крана.

   Поместите сетчатые фильтры корзины для раковины в слив, чтобы поймать любые падающие детали, прежде чем вы начнете разбирать смеситель.

   Чтобы получить доступ к винту рукоятки, осторожно подденьте пластиковый колпачок отверткой с тонким лезвием. Если у вашего смесителя нет пластиковой крышки, винт может быть скрыт под декоративной наклейкой поверх крышки смесителя, как это имеет место на некоторых старых смесителях марки Moen. Аккуратно поднимите наклейку лезвием ножа и снимите наклейку.

   Как только винт рукоятки обнажится, используйте отвертку с крестообразным шлицем или шестигранный ключ, чтобы выкрутить винт, затем поднимите и снимите рукоятку. В некоторых случаях достаточно просто ослабить установочный винт, чтобы снять ручку. Возможно, вам придется аккуратно поддеть ручку.

   Отложите ручку и винт в сторону.

   Ель / Кевин Норрис

   Совет

   Во время работы рекомендуется выстраивать детали на прилавке в том порядке, в котором они были сняты. Это немного облегчит повторную сборку.

2. Снимите стопорную гайку

   Способ удержания картриджа зависит от модели вашего крана. В большинстве случаев в корпусе смесителя есть какая-то стопорная гайка, которая фиксирует его на месте. В более старых и простых смесителях картридж удерживается только большой гайкой, которая обнажается после снятия ручки. Более новые или более дорогие картриджные смесители могут иметь декоративную манжету и другие детали, которые необходимо снять, прежде чем вы сможете добраться до стопорной гайки.

   Если вы видите стопорную гайку после снятия рукоятки, с помощью плоскогубцев или разводного ключа поверните стопорную гайку против часовой стрелки и снимите ее. Отложите гайку в сторону.

   Ель / Кевин Норрис

3. Вариант: когда стопорная гайка не видна

   Если вы не видите стопорную гайку после снятия ручки, у вас более новый и сложный картриджный кран. Отложите все следующие детали в том порядке, в котором они были сняты.

   Сначала откручиваем декоративный хомут. После снятия вы можете найти скобу, прикрепленную к картриджу с помощью винта с крестообразным шлицем, который управляется рукояткой. Отвинтите винт, чтобы снять скобу адаптера/разъема рукоятки.

   После того, как этот кронштейн будет удален, вы можете найти белое пластиковое кольцо, которое находится внутри корпуса крана. Снимите кольцо и обязательно обратите внимание на ориентацию пластикового стопорного кольца в любой шпоночной канавке в корпусе крана. Это кольцо будет ориентировать движение ручки.

   Снимите шайбу штока. После удаления этих деталей вы должны увидеть стопорную гайку, удерживающую картридж на месте. Снимите стопорную гайку.

   Вставьте плоскую отвертку за зажим и аккуратно подденьте его из удерживающего паза. Вы также можете попробовать это с помощью острогубцев. Осторожно снимите зажим, затем отложите его вместе с другими частями в том порядке, в котором он был снят.

   Ель / Кевин Норрис

4. Снимите удерживающую скобу (если имеется) и старый картридж

   Некоторые смесители имеют удерживающий зажим для картриджа: это U-образный латунный зажим, который удерживает картридж на месте внутри корпуса смесителя и (если имеется) должен быть удален перед извлечением картриджа. Клипса окружает два пластиковых выступа на корпусе картриджа. (Вам нужно будет скопировать эту точную ориентацию при замене картриджа.) Чтобы снять зажим для картриджа, вставьте отвертку с плоским лезвием за зажим и аккуратно подденьте его из удерживающего паза. Вы также можете попробовать это с помощью острогубцев. Осторожно снимите зажим, затем отложите его вместе с другими частями в том порядке, в котором он был снят.

   Освободив картридж от всех зажимов и креплений (если они были), его можно снять, приподняв вверх и вытащив наружу. Это может быть сложнее, чем кажется, потому что содержащиеся в воде минералы могут привести к залипанию картриджа. Вот почему в ваш новый комплект картриджей обычно входит белый пластиковый инструмент с квадратным верхом, который поможет вам ослабить картридж.

   Поместите инструмент поверх стержня картриджа и совместите выемки на пластиковом инструменте с выступами на картридже. Вы хотите, чтобы он точно подходил к верхней части картриджа.

   С помощью разводного ключа или плоскогубцев возьмитесь за квадратную верхнюю часть пластикового инструмента и поверните картридж вперед и назад в корпусе, чтобы ослабить его.

   Снимите пластиковый инструмент и с помощью плоскогубцев крепко возьмитесь за верхнюю часть стержня картриджа и потяните прямо вверх, чтобы вынуть картридж из корпуса крана. Вместе с картриджем выльется немного воды — это нормально.

   Если картридж застрял и вы не можете его извлечь, вам придется использовать съемник картриджа.

   Ель / Кевин Норрис

5. Купить новый картридж

   Купите новый сменный картридж. Продано много десятков сменных картриджей, поэтому убедитесь, что вы покупаете правильный картридж. Брать с собой в магазин старый картридж для сравнения зачастую лучший способ избежать ошибок.

   Ель / Кевин Норрис

6. Установите новый картридж

   Новый картридж легко заменить — просто позаботьтесь о том, чтобы правильно выровнять его при установке.

   С помощью термостойкой силиконовой сантехнической смазки нанесите тонкий слой на все резиновые уплотнительные кольца и резиновые уплотнения на картридже. Затем потяните верхнюю часть стержня в верхнее положение, чтобы открыть картридж.

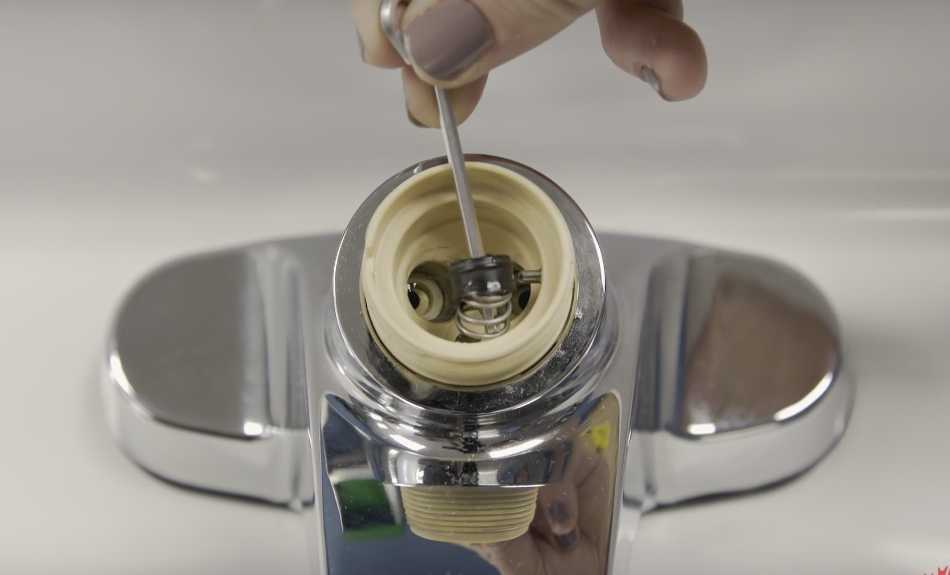

   Аккуратно поместите картридж обратно в корпус крана и надавите, пока он полностью не встанет на место, убедившись, что два выступа картриджа точно совмещены с выемкой или прорезями удерживающего зажима в корпусе картриджа крана. Возможно, вам придется использовать плоскогубцы, чтобы захватить верхнюю часть стержня картриджа и полностью протолкнуть картридж вниз.

   Установите фиксирующий зажим, вставив его обратно в гнездо до упора. Возможно, вам придется немного повернуть картридж, чтобы клипса полностью встала на место, если выступы картриджа не были точно совмещены с выемками удерживающей клипсы. Если вы используете белый пластиковый инструмент, чтобы слегка повернуть картридж, вставляя зажим на место, он должен встать на место со щелчком.

   Ель / Кевин Норрис

7. Сборка крана

   После установки картриджа сборка смесителя производится в порядке, обратном разборке.

   Замените стопорную гайку и другие детали в соответствии с моделью смесителя. Включите водяные клапаны и проверьте на наличие утечек.

   Наконечник

   Если при сборке смесителя вы обнаружите, что регуляторы горячей и холодной воды перепутаны, значит, вы установили картридж задом наперед. Разберите и извлеките картридж и поверните его на 180 градусов перед повторной установкой.

   Ель / Кевин Норрис

Источники статьи

The Spruce использует только высококачественные источники, в том числе рецензируемые исследования, для подтверждения фактов в наших статьях. Прочтите наш редакционный процесс, чтобы узнать больше о том, как мы проверяем факты и делаем наш контент точным, надежным и заслуживающим доверия.

1. Проблемы с жесткой водой . Государственный университет Северной Дакоты.

Как починить протекающий однорычажный дисковый кран

Предотвращение плесени, повреждения водой и увеличения расходов на воду с помощью простого ремонта

К

Боб Формисано

Боб Формисано

Боб Формисано — лицензированный архитектор и строитель с почти 40-летним опытом строительства новых домов и восстановления старых домов. Одной из его специальностей является ремонт старых систем 19-го века.20-х годов, включая оцинкованные водопроводные трубы, проводку с ручкой и трубкой и многое другое. Его статьи о ремонте дома для The Spruce написаны более 10 лет назад.

Узнайте больше о The Spruce’s Редакционный процесс

Обновлено 07.12.22

Рассмотрено

Ричард Эпштейн

Рассмотрено Ричард Эпштейн

Ричард Эпштейн — лицензированный мастер-сантехник с более чем 40-летним опытом работы в сфере сантехники для жилых и коммерческих помещений. Он специализируется на оценке, а также проектировании и инжиниринге сантехнических систем и работает в одной из крупнейших в Нью-Йорке профсоюзных строительных компаний по сантехнике.

Узнайте больше о The Spruce’s Наблюдательный совет

Факт проверен

Джессика Врубель

Факт проверен Джессика Врубель

Джессика Врубель имеет богатый опыт работы писателем и редактором, работая в различных изданиях, газетах и ​​публичных библиотеках, помогая со справками, исследованиями и специальными проектами. В дополнение к своему опыту журналистики, она более 15 лет занимается просветительской деятельностью на темы здоровья и хорошего самочувствия как в классе, так и за его пределами.

Узнайте больше о The Spruce’s Редакционный процесс

Ель / Кевин Норрис

В этой статье

• Идентификация дискового крана

• Прежде чем начать

• Инструкции

• Часто задаваемые вопросы

Обзор проекта

Ремонт протекающего смесителя для ванной или кухни, как правило, не сложная работа, но иногда она осложняется тем, что существует так много разных конструкций смесителей, каждая из которых имеет разные типы деталей и требует разных методов ремонта. Во многих однорычажных смесителях используется внутренний шар или картридж той или иной формы. В большинстве случаев ремонт протекающего однорычажного крана — это довольно простой вопрос замены картриджа крана или замены шара или его частей.

Однако дисковый кран с одной ручкой имеет другую конструкцию, требующую другой процедуры ремонта.

Идентификация дискового крана

Внешне дисковый, картриджный и шаровой краны выглядят одинаково. Как и большинство картриджных или шаровых кранов, дисковый кран обычно имеет одну ручку (хотя есть и модели с двумя ручками). Однако, если вы столкнулись с ремонтом, например, протекающего старомодного крана, это не дисковый кран, а компрессионный клапан, что намного проще и проще. Но в то время как шаровые краны имеют ручку, которая свободно вращается во всех направлениях, керамический дисковый кран имеет характерное рабочее движение, которое включает в себя плавное движение вперед-назад, а также вращение влево-вправо. Это похоже на то, как двигаются стандартные картриджные краны, но вы заметите, что кран с керамическим диском имеет более короткий и широкий корпус, а не вертикальную цилиндрическую форму, характерную для картриджных кранов.

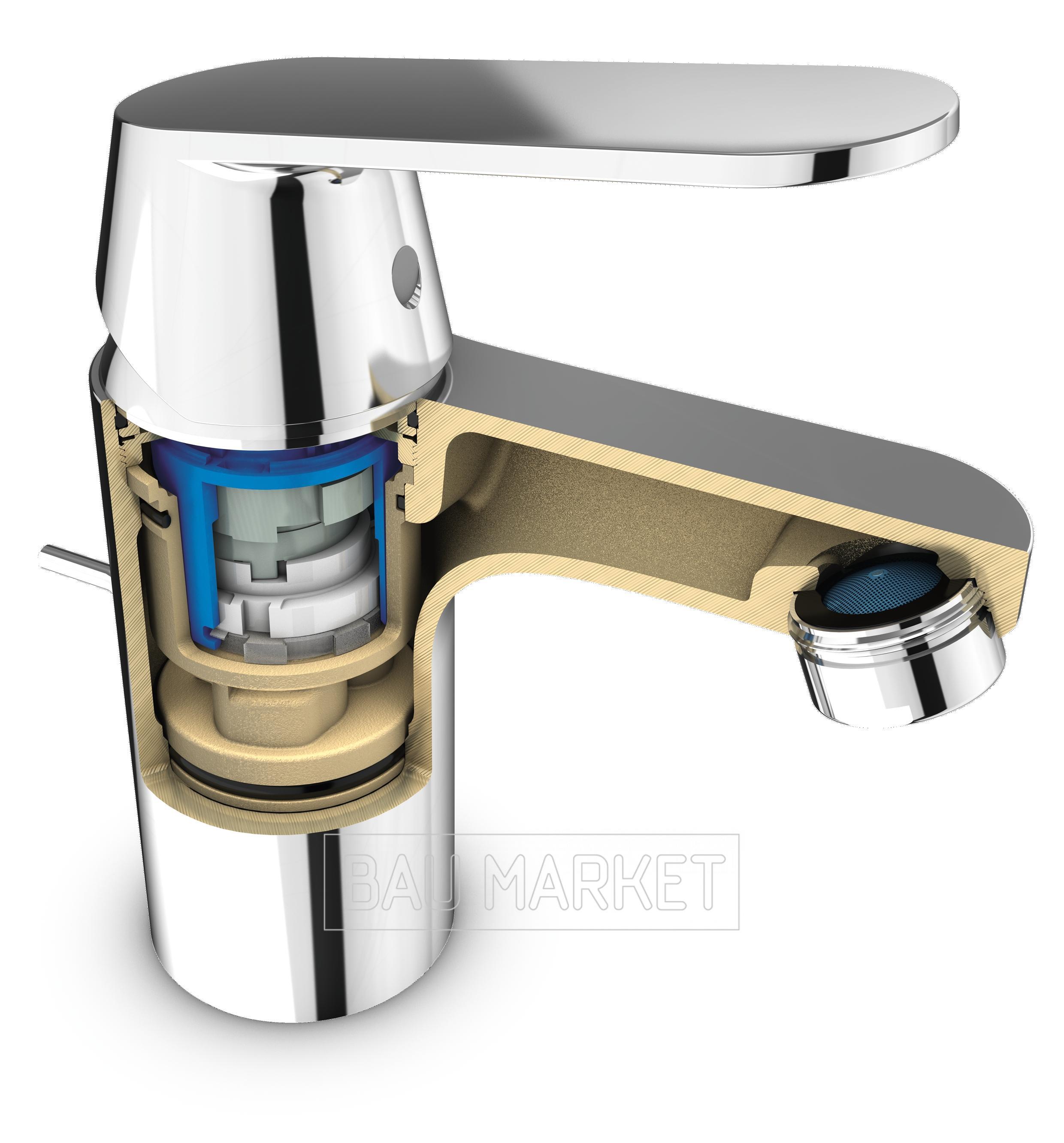

Внутри корпуса смесителя в дисковом смесителе используется особый тип герметичного картриджа с двумя плотно прилегающими керамическими дисками, один неподвижный, а другой подвижный. Перемещение ручки перемещает диски внутри картриджа, выравнивая отверстия различными способами, чтобы изменить соотношение горячей и холодной воды, проходящей через диски в смесительную камеру крана. Это очень надежная конструкция, требующая меньшего внимания, чем стандартные шаровые или картриджные смесители.

Прежде чем начать

В этом проекте мы описываем, как разбирать и очищать части типичного керамического дискового крана с одной ручкой. Это тот же процесс ремонта, если у вас есть кухонный смеситель с одной ручкой и шлангом для душа. Во многих случаях простая очистка уплотнений и отверстий для воды может исправить течь крана. Иногда, однако, простая очистка не может исправить протекающий кран. В этом случае причиной протечки однорычажного смесителя могут быть поврежденные уплотнители, потерявшие упругость.

В отличие от других смесителей, где уплотнения, пружины и другие детали часто предлагаются в ремонтных комплектах, предназначенных для конкретных моделей смесителей, уплотнения для большинства керамических дисковых смесителей таким образом не продаются. Вы также не найдете подходящих уплотнений в универсальных комплектах, которые предлагают широкий выбор шайб, уплотнений и уплотнительных колец. Если вы обнаружите, что уплотнения на картридже с керамическим диском треснуты или сильно изношены, решение обычно заключается в том, чтобы просто купить новый картридж и установить его.

Оборудование/Инструменты

• Шестигранный ключ
• Плоскогубцы или трубный ключ
• Отвертка
• Универсальный нож
• Старая зубная щетка или небольшая нейлоновая щетка.

Материалы

• Сменный дисковый картридж (при необходимости)
• Новое уплотнительное кольцо для корпуса смесителя
• Водостойкая силиконовая смазка для сантехники

Как починить протекающий однорычажный дисковый кран

Ель / Кевин Норрис

1. Отключить воду

   Первым шагом в ремонте крана является определение местоположения запорных клапанов горячей и холодной арматуры и их отключение. Заглушки обычно находятся непосредственно под раковиной, в месте соединения труб подачи воды с гибкими трубками подачи воды, ведущими к патрубкам смесителя. Некоторые клапаны имеют ручки с накаткой, которые поворачиваются по часовой стрелке, чтобы перекрыть воду, в то время как другие представляют собой клапаны рычажного типа с ручками, которые поворачиваются на четверть оборота, чтобы перекрыть их.

   Вам не нужно отключать основной водопровод дома, чтобы решить эту проблему. Однако, если ваш кран не имеет специальной запорной арматуры, то вам необходимо перекрыть подачу воды во весь дом на ответвительном кране или на основном запорном вентиле.

   После отключения воды откройте кран, чтобы сбросить давление, и дайте воде стечь.

   Ель / Кевин Норрис

2. Снимите ручку крана

   Отсоедините ручку крана от корпуса крана и картриджа. Крепежный винт часто скрыт под пластиковой или металлической крышкой, закрывающей верхнюю часть корпуса смесителя, как показано здесь. Если у вашего смесителя нет пластиковой крышки, ручку можно прикрепить с помощью шестигранного винта сбоку, спереди или сзади ручки. С помощью отвертки Phillips или шестигранного ключа выкрутите крепежный винт, затем осторожно потяните или подденьте ручку.

   Ель / Кевин Норрис

3. Удаление кассеты с диском

   Теперь, когда ручка удалена, картридж диска открыт и может быть удален. В некоторых моделях есть винты или монтажное кольцо, которые удерживают дисковый картридж на месте. Если у вас такой стиль, снимите винт или кольцо, удерживающие картридж, прежде чем вынимать картридж. Если картридж липкий, возьмитесь за стержень плоскогубцами и осторожно вытащите его.

   Сняв картридж, проверьте его на наличие повреждений. Если он треснул или иным образом поврежден, его необходимо заменить. Если вам нужно заменить картридж, рекомендуется принести старый картридж в магазин бытовой техники, так как это значительно упрощает поиск замены.

   Ель / Кевин Норрис

4. Снимите уплотнения и очистите порты

   Следующие шаги могут незначительно отличаться в зависимости от модели и производителя смесителя. В большинстве случаев дисковые смесители протекают из-за того, что резиновые уплотнения в нижней части керамического диска повреждены или покрыты слоем песка или минеральных отложений.

   Осмотрите нижнюю часть картриджа и снимите резиновые уплотнения с отверстий для подачи воды с помощью небольшой отвертки. Будьте осторожны, чтобы не повредить уплотнения. Используйте мягкую нейлоновую щетку (хорошо подойдет старая зубная щетка), чтобы аккуратно почистить резиновые уплотнения.

   Также очистите порты в нижней части картриджа. Если порты имеют значительное накопление кальция, такой продукт, как Lime-A-Way, может помочь растворить отложения.

   Совет

   Некоторые смесители имеют герметичные дисковые картриджи, которые не позволяют снимать уплотнения. С ними просто купите совершенно новый картридж и установите его. Или, если уплотнения треснуты или сильно повреждены, обычно лучше просто купить и установить совершенно новый картридж, который обычно стоит не более 10–20 долларов. Замена уплотнений может быть затруднена, и обычно это не стоит усилий, учитывая, что весь картридж вполне доступен.

   Ель / Кевин Норрис

5. Замените уплотнительное кольцо носика

   Снимите уплотнительное кольцо с горловины корпуса смесителя. Нанесите на новое уплотнительное кольцо тонкий слой силиконовой сантехнической смазки и установите его, вставив в канавку на корпусе смесителя.

   Ель / Кевин Норрис

6. Сборка крана

   Вставьте очищенные резиновые уплотнения обратно в их гнезда. Поместите картридж с диском обратно в корпус смесителя, совместив выступы на картридже с выемками на корпусе смесителя. Если есть крепежный винт или колпачок, переустановите его.

   Прикрепите ручку, затем установите на место декоративный колпачок (если имеется). Затяните крепежный винт однорычажного смесителя настолько, насколько это возможно, пока не почувствуете сопротивление, но не сдирайте винт.

   Ель / Кевин Норрис

7. Восстановление подачи воды

   Установите ручку крана в центральное открытое положение, затем постепенно включите подачу воды.
