Как забить анкер в бетонную стену

Наиболее надежное настенное крепление – анкерное. Эти крепежные элементы применяются для фиксации навесных предметов на стены всех типов. Но как пользоваться анкерами для бетона – отдельная тема.

Содержание:
Что такое анкеры для бетона
Подготовка к установке анкера в бетон
Инструмент для установки анкера
Установка анкера в бетонной стене
Важно

Что такое анкеры для бетона

Отличительная особенность анкера (название произошло от немецкого слова «якорь») в том, что это комбинированный крепеж. Данный вид метизов совмещает в себе способность закрепляться в стене и удерживать навесную конструкцию. Они изготавливаются из различных металлов и сплавов. Это может быть нержавеющая сталь, медь, латунь. Прежде чем начать разбираться, как забивать анкер в бетон, определимся с его видами. Для бетонных стен могут применяться:

  • Клиновые анкеры. Применяются для сжатого и растянутого бетона. Особенность – отсутствие рубашки. Клин внутри разрезной втулки. При затягивании гайки он давит на внутреннюю поверхность втулки и заклинивает ее.
  • Анкерные болты с гайкой. Эффективны для тонких бетонных перегородок.
  • Распорные. Распорный элемент посажен на резьбовой стержень и, перемещаясь внутри втулки, распирает ее. Кроме бетонных стен его можно применять и для кирпичных.
  • Разжимные. Внутри корпуса гильза с лепестками. Они разжимаются под давлением перемещающейся по резьбе гайки.
  • Забивные. Под воздействием ударов стержень расклинивает втулку. Ее диаметральный размер увеличивается, и создающееся трение удерживает анкер.

Кроме анкеров с механическим креплением есть еще и химические. В отверстие вводится двухкомпонентная смола, а затем туда вставляется анкер. Крепление не менее надежное, чем остальные способы.

Подготовка к установке анкера в бетон

Под вопросом «как установить анкер в бетон» подразумевается не только сама процедура установки, но и выбор типоразмера метиза.

Ведь неправильный выбор крепежа чреват негативными последствиями. В этом случае возможны разрушения или трещины в бетоне, поломка крепежного элемента, его изгиб или вырыв, преждевременная коррозия.

Выбирая анкер, следует ознакомиться с его техническими характеристиками, указанными на упаковке (например, 8 10/60-115). Это означает:

  • Первая цифра – диаметр резьбы. Она важна для выбора ключа, если снаружи есть шестигранная головка.
  • Вторая – наружный диаметр втулки. По нему подбирают сверло.
  • Третья – глубина отверстия под установку. Необходима для выбора анкера по толщине стены.
  • И последняя – общая длина крепежа.

Инструмент для установки анкера

Для установки анкеров понадобится:

  • Перфоратор или дрель
  • Сверло подходящего диаметра
  • Молоток
  • Ключ рожковый

Так как бетон твердый и плотный материал, то сверло должно быть твердосплавным или из инструментальной стали со специальным напылением.

Установка анкера в бетонной стене

Теперь главное: как забить анкер в бетонную стену. Пошаговая инструкция:

  1. Оценить состояние стены. При расчете длины отверстия под анкер, толщина слоя штукатурки не учитывается, так как она ослабляет крепление метиза.
  2. Необходимо подобрать сверло нужного диаметра (равным наружному размеру) оболочки крепежа. Допускается размер сверла меньше, но больше ни в коем случае.
  3. Вымерить место расположения крепления и нанести разметку.
  4. Просверлить отверстие. Для этого использовать перфоратор. Можно и дрель, но в бетонной стене пробить отверстие, таким образом, будет тяжело. Сверло по бетону должно быть: твердосплавным, с твердосплавными напайными пластинками, со специальным напылением. Обычные сверла в этом случае не применяются.
  5. Отверстие очистить от пыли. Используется щетка, пылесос или сжатый воздух.
  6. Вставить анкер в отверстие. Если оно тугое, можно аккуратно подбить молотком. Сильные удары наносить не рекомендуется. Можно повредить крепеж.
  7. Расклинить анкер. Способ зависит от типа крепежа. В клиновом и распорном – это делается при помощи гайки и ключа. В забивном – молотка.

Важно

Установить анкер в бетон получится быстрее и проще, если соблюдать при этом ряд правил:

  • Перед установкой крепежа надо правильно рассчитать нагрузку. В обычном бетоне анкер может выдержать до 350 кг. А в ячеистом не более 230. Диаметр метизов может от 8 до 24 миллиметров, и он выбирается в зависимости от нагрузки.
  • Отверстие под крепеж должно быть с ровными краями.
  • Анкер вставляется целиком, а не по частям.
  • Гайка (болт) затягивается по часовой стрелке.

Соблюдайте правильный подбор крепежа и выполнение данной инструкции, что обеспечит надежное и длительное функционирование установленного в бетоне анкера.

видео и советы по установке

Что такое анкеры для бетона

Отличительная особенность анкера (название произошло от немецкого слова «якорь») в том, что это комбинированный крепеж.

Данный вид метизов совмещает в себе способность закрепляться в стене и удерживать навесную конструкцию. Они изготавливаются из различных металлов и сплавов. Это может быть нержавеющая сталь, медь, латунь. Прежде чем начать разбираться, как забивать анкер в бетон, определимся с его видами. Для бетонных стен могут применяться:

  • Клиновые анкеры
    . Применяются для сжатого и растянутого бетона. Особенность – отсутствие рубашки. Клин внутри разрезной втулки. При затягивании гайки он давит на внутреннюю поверхность втулки и заклинивает ее.
  • Анкерные болты с гайкой
    . Эффективны для тонких бетонных перегородок.
  • Распорные
    . Распорный элемент посажен на резьбовой стержень и, перемещаясь внутри втулки, распирает ее. Кроме бетонных стен его можно применять и для кирпичных.
  • Разжимные
    . Внутри корпуса гильза с лепестками. Они разжимаются под давлением перемещающейся по резьбе гайки.
  • Забивные
    . Под воздействием ударов стержень расклинивает втулку.
    Ее диаметральный размер увеличивается, и создающееся трение удерживает анкер.

Кроме анкеров с механическим креплением есть еще и химические. В отверстие вводится двухкомпонентная смола, а затем туда вставляется анкер. Крепление не менее надежное, чем остальные способы.

Общие рекомендации

Для ответа на вопрос как правильно закрутить анкерный болт, чтобы он долгое время обеспечивал надёжное крепление, профессионалы советуют выполнять следующие рекомендации:

  1. Правильно подобрать диаметр и длину сверла (бура). Анкерные болты стандартизованы. К ним легко подобрать сверло. Длина инструмента должна быть больше длины выбранного крепежа.
  2. Удалить очистку отверстия от остатков бетона или кирпича.
  3. Анкерный болт должен вставляться в стену с небольшим усилием. Если он входит свободно, следовательно, диаметр отверстия сделан не верно.
  4. Затягивание гайки производится медленно без рывков. Это обеспечит плотное прилегание к стене втулки болта.

Особое внимание при выборе болта следует уделить параметрам, на которые он рассчитан. К основным параметрам относятся:

  • геометрические размеры;
  • допустимые динамические и статические нагрузки;
  • величина изгибающего и крутящего момента;
  • материал, из которого изготовлен крепёж.

Пользоваться болтами следует только после оценки этих параметров и подготовки необходимого инструмента.

Подготовка к установке анкера в бетон

Под вопросом «как установить анкер в бетон» подразумевается не только сама процедура установки, но и выбор типоразмера метиза. Ведь неправильный выбор крепежа чреват негативными последствиями. В этом случае возможны разрушения или трещины в бетоне, поломка крепежного элемента, его изгиб или вырыв, преждевременная коррозия.

Выбирая анкер, следует ознакомиться с его техническими характеристиками, указанными на упаковке (например, 8 10/60-115). Это означает:

  • Первая цифра – диаметр резьбы. Она важна для выбора ключа, если снаружи есть шестигранная головка.
  • Вторая – наружный диаметр втулки. По нему подбирают сверло.
  • Третья – глубина отверстия под установку. Необходима для выбора анкера по толщине стены.
  • И последняя – общая длина крепежа.

Виды анкеров для кирпича

Рынок строительных материалов предлагает широкий выбор анкеров различной конструкции. Каждый вид опорных стержней рассчитан на определённую нагрузку и тип основания (бетон, кирпич). Рассмотрим некоторые виды крепежа:

Рамные


Опорные стержни для крепления современных металлопластиковых оконных рам и дверей называют рамными:

  • раму сверлят насквозь и продолжают углубляться в кирпичное основание;
  • затем забивают анкер;
  • также поступают с креплением дверной лутки в проёме кирпичной кладки.

Забивной анкер


Забивной анкер
Опора состоит из распорной гильзы и шпильки с накрученной гайкой. Устанавливают забивную опору следующим образом:

  • в отверстие забивают распорную гильзу;
  • вращая гайку головкой, шпильку ввинчивают в тело гильзы; по мере вхождения стержня стенки гильзы расширяются, создавая распор внутри отверстия;
  • затем монтажную гайку снимают; на выступающую часть шпильки навешивают мебель, кондиционеры, водогрейные котлы и пр.;

В завершении навесные петли закрепляют монтажной гайкой.

Клиновой анкер

Такие стержни применяют для создания сквозных креплений. Забитый в отверстие клин образует прочное соединение с кирпичной стеной. Надёжная опора выдерживает большую нагрузку от навесных предметов. Полезное видео о кирпичных анкерах смотрите в этом видео:

Стержни двойного распора

Шпилька имеет два распора, а у гильзы есть разрезы посередине и на конце цилиндра. Благодаря этим расширениям на теле стержня, получают крепления высокой надёжности. Такие крепления применяют для стен из пустотелого кирпича.

Анкера двойного распора делают из оцинкованной стали. Опоры оснащены запрессованной шайбой и крепёжной гайкой.

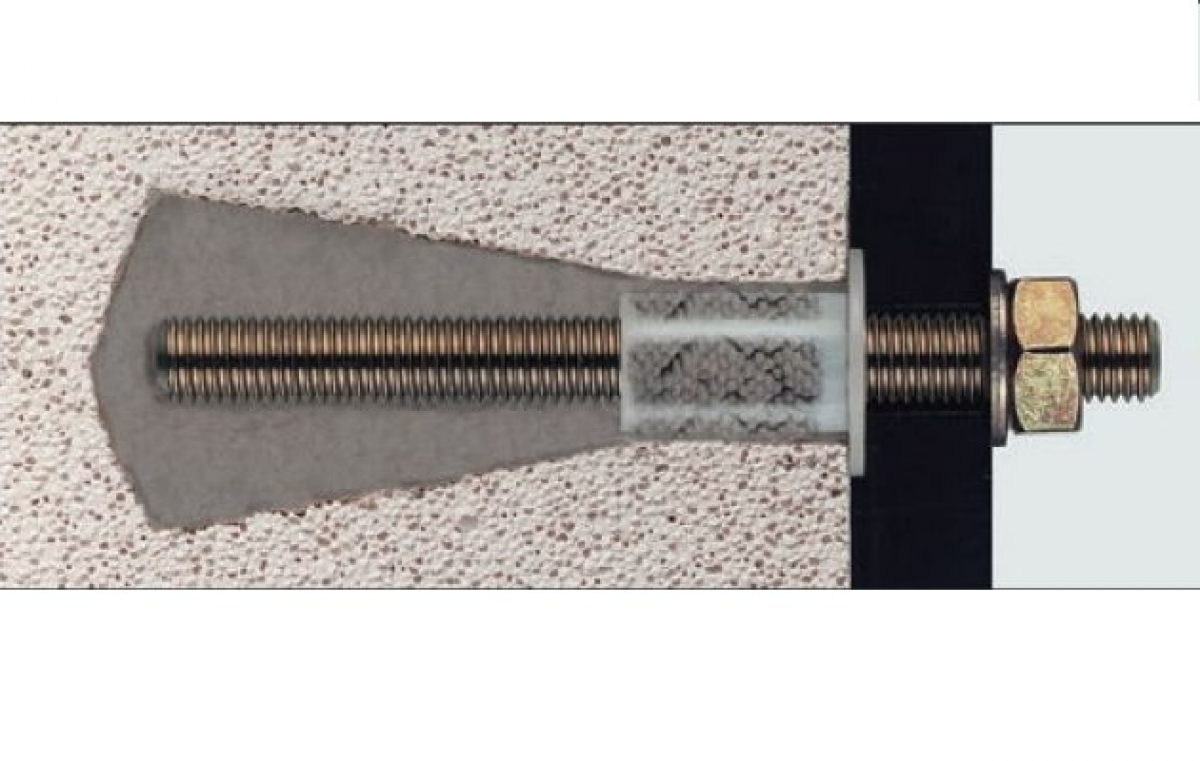

Анкерные системы на клеевой (химической) основе


Пустотелая кладка при сверлении создаёт расширенное пространство.

Заполняют полость полиэфирным клеевым составом. Для этого применяют специальный шприц.

В ещё не застывшую полимерную массу вкручивают шпильку. В течение короткого времени клей застывает, образуя прочное крепление.

Крепёж MSA

Стержни и гильзы сделаны из латуни. Гильза на внешней поверхности имеет крупную насечку, что обеспечивает плотное соединение с внутренней поверхностью полости в кирпичной кладке. Максимальный диаметр внутри гильзы составляет 8-10 мм. Пример монтажа различных анкеров смотрите в этом видео:

Латунные анкера MSA применяют для крепежа на стенах нетяжёлых предметов.

Такой выбор крепежа позволяет наиболее точно подобрать нужный вид анкеров под определённую нагрузку.

Установка анкера в бетонной стене

Теперь главное: как забить анкер в бетонную стену. Пошаговая инструкция:

  1. Оценить состояние стены. При расчете длины отверстия под анкер, толщина слоя штукатурки не учитывается, так как она ослабляет крепление метиза.
  2. Необходимо подобрать сверло нужного диаметра (равным наружному размеру) оболочки крепежа. Допускается размер сверла меньше, но больше ни в коем случае.
  3. Вымерить место расположения крепления и нанести разметку.
  4. Просверлить отверстие. Для этого использовать перфоратор. Можно и дрель, но в бетонной стене пробить отверстие, таким образом, будет тяжело. Сверло по бетону должно быть: твердосплавным, с твердосплавными напайными пластинками, со специальным напылением. Обычные сверла в этом случае не применяются.
  5. Отверстие очистить от пыли. Используется щетка, пылесос или сжатый воздух.
  6. Вставить анкер в отверстие. Если оно тугое, можно аккуратно подбить молотком. Сильные удары наносить не рекомендуется. Можно повредить крепеж.
  7. Расклинить анкер. Способ зависит от типа крепежа. В клиновом и распорном – это делается при помощи гайки и ключа. В забивном – молотка.

Как крепить анкерный болт: надёжный «якорь» для любых применений

Химический дюбель или анкер чаще всего применяют для установки в полый кирпич. Чтобы крепить различные предметы на стены из кирпича и газобетона, применяют несколько типов анкеров. Различие между крепежами составляет их размер и технические параметры.
Каждый вид анкера соответствует определенным задачам. Выбирая анкерную систему, важно учитывать специфику связки и кирпича, из которого сложена стена. Так, например, глиняный кирпич прочнее силикатного, а преимущества поризованного стройматериала включают в себя все качества кранного кирпича и газоблока. Облицовкой может служить кладка из клинкерного камня, и к нему нужно подобрать определенный тип анкеров. Анкерные системы этого вида считаются наиболее распространенными и простыми в установке.

Их применяют, чтобы зафиксировать профильную трубу или любую конструкцию на стены из полнотелого и щелевого кирпича. Особенность забивного анкера в том, что после его установки в стену задействуется распорная часть, обеспечивающая сцепление. Только после этого в гильзу вставляют дополнительный крепеж с резьбой с помощью гайки, которая в конце работы снимается.

Установка метиза

Вместо нее может использоваться уголок, крюк или кольцо. Такой анкер для кирпичной кладки обладает специальным элементом, расклинивающимся в ходе монтажа. Благодаря расширению внутри стены этот крепеж удерживает тяжелые предметы.

Крепёжные изделия вошли в нашу жизнь так прочно, что мы уже давно не замечаем их присутствия. А ведь они окружают нас повсюду, и если хоть на миг представить, что все они исчезли сразу и одновременно, это было бы самой страшной катастрофой в истории. Без самых обычных гвоздей, шурупов, болтов и гаек был бы невозможен прогресс ни в одной из областей науки и техники. Но не только промышленность и производство нуждаются в этих незаменимых помощниках.

С его помощью удается закрепить на стене даже металлический швеллер. Зачастую подобные анкерные системы имеют винты с утапливаемыми головками. В ней будет указано необходимое число поворотов для оптимального раскрытия втулки. Время ожидания у каждой марки может отличаться.

Устанавливать химический анкер нужно только строго по инструкции производителя. Их число зависит от нагрузки, которую они должны будут выдерживать. Чем тяжелее предмет, тем чаще следует крепить болты.

Важно

Установить анкер в бетон получится быстрее и проще, если соблюдать при этом ряд правил:

  • Перед установкой крепежа надо правильно рассчитать нагрузку. В обычном бетоне анкер может выдержать до 350 кг. А в ячеистом не более 230. Диаметр метизов может от 8 до 24 миллиметров, и он выбирается в зависимости от нагрузки.
  • Отверстие под крепеж должно быть с ровными краями.
  • Анкер вставляется целиком, а не по частям.
  • Гайка (болт) затягивается по часовой стрелке.

Соблюдайте правильный подбор крепежа и выполнение данной инструкции, что обеспечит надежное и длительное функционирование установленного в бетоне анкера.

На что обратить внимание

Методика работы по монтажу анкеров заключается в выполнении норм затягивания. Некоторые производители в своих каталогах прописывают рекомендации по затягиванию анкерных крепежей. При малом будет отсутствовать важная сила трения, при большом растет давление на основание. Из-за этого появляется вероятность разрушения.

Важно соблюдать установку химических анкеров. Шпилька из стали должна входить в отверстие шуруповертом. Это важно для тщательного смешивания всех элементов состава. Во время применения инъекций с составом, уже смешанный состав поступает в отверстие. При вставлении шпильки ее надо провинчивать. Если состав не выходит из отверстия, то надо извлечь шпильку, добавить состав еще. Химическое вещество должно затвердеть. На это уходит около 40 минут, в зависимости от температуры воздуха.

Напоследок хочется добавить, что установка анкерных болтов в стену должна проходить по строгим правилам, потому что они несут в себе большую ответственность за выдерживание тяжелого веса. Такие крепежные элементы появились не так давно, а уже пользуются огромной популярностью и востребованы на строительном рынке. Стоят они относительно недорого, а обладают уникальной универсальностью и высокой надежностью.

Надежное анкерное крепление к полу и стенам: классификация и применение

Коротко об анкерном крепеже

Метод крепления детали определяется параметрами полезных нагрузок, которые и осуществляют его прочную фиксацию в конкретном материале. Это могут быть и силы трения, и противодействия в упорной системе, и адгезия при участии химических веществ. Таким образом, закрепить нужную конструкцию будет не сложнее, чем покрасить ОСБ внутри дома.

Прежде, чем как установить анкер в бетон, не помешает ознакомиться с его сновными техническими характеристиками, которые заключаются в следующих параметрах:

  • Маркировка
    , где указаны внешний и внутренний диаметр, а также длина детали.
  • Вырывающая сила
    , выражается в килоньютонах. Показатель предполагает два типа вырывающих сил, которые предполагают: частичный выход болта и сохранение фиксирующей конструкции, а также полное ее разрушение.
  • Допустимый изгибающий момент
    по отношению к диаметру стержня болта – от 5,2 до 25,7 Нм.
  • Крутящийся момент
    находится в пределах от 10,0 до 40,0 Нм.

Иногда допускается производство нестандартных изделий. Например, анкерное крепление к полу в определенных случаях должно учитывать технологии и конструкционные особенности объекта. В данном случае проект разрабатывается по условиям СНиП 2.09.03. Оптимальный крепеж подбирают, учитывая диаметр и длину крепежной детали. В большинстве случаев эти значения указаны в маркировке:

  1. Значение 1 – внешний диаметр.
  2. Значение 2 – диаметр анкерного болта.
  3. Значение 3 – длина детали общая.

Информации, представленной в таблице, вполне достаточно для оптимального выбора нужного крепежа. Допустим, анкерные болты для кирпича имеют не только определенные монтажные особенности, но и несут конкретную функциональную нагрузку. К примеру, узел с кольцом предназначен для подвешивания люстры или каната.

Популярные виды металлических анкеров для стен и напольных поверхностей

Наиболее простой вид крепежа, состоящий из шпильки и клина в гильзе из металла. В центральной части гильзы есть прорези до самого клина и уплотняющие наплывы. В рабочее состояние конструкция приводится путем вращения гайки. Габариты клина подобраны так, что диаметр основания конуса соответствует внешнему диаметру гильзы.

При выборе вида анкеров для бетонных или кирпичных стен следует учитывать, что болты изготавливают из разных сталей. Учитывая это, их используют в местах с повышенной влажностью, сухих помещениях и в агрессивных средах. Длина изделий может достигать 300 мм, а диаметр – 28 мм. Так что можно смело организовать даже крепление сейфа в квартире или в офисе.

По аналогичной схеме работает болт с потайной головкой. Роль гайки выполняет винт со шляпкой под крестовую или шлицевую отвертку. Рабочая нагрузка не должна превышать 25% от максимального режима на вырывание.

Если начинающий строитель еще не знает, какие бывают анкера для крепления тяжелого оборудования, то стоит рассмотреть клиновой крепеж. Конструктивно этот тип чем-то напоминает предыдущий, лишь с тем различием, что болт имеет короткую муфту, которая надета на шпильку перед клином. Принцип монтажа заключается в следующем:

  • Перфоратором сверлится отверстие соответствующего диаметра.
  • Гильза вставляется в отверстие.
  • Закручивая гайку, шпилька тянет клин и распирает лопасти гильзы.

Этот вид крепления идеален при монтаже агрегатов на кирпичную или бетонную основу. Гарантией прочного соединения выступают силы трения и упор расширенных элементов.

Основные виды анкерных болтов включают изделие с кольцом, которое используется для крепления подвесных агрегатов и конструкций. Элемент представляет собой шпильку с кольцом на одной стороне, и резьбой с другой. Она комплектуется гайкой и шайбой для надежной фиксации.

Клин Bierbach

Данный вид выполнен в форме гвоздя с пазом, внутрь которого забивается металлический клин. В основном механизм применяется для фиксации потолочного профиля, рам и подвесных потолков. Но в некоторых случаях таким анкерным креплением с клином монтируют коммуникации к полу или стене.

Особенно ценится в строительстве противопожарная устойчивость бирбаха. Во время пожара крепеж из металла не позволит потолочной конструкции упасть, как это обычно случается в системах с пластиковыми дюбелями.

Представляет собой небольшую гильзу с внутренней резьбой и конусной полостью. На конце сделаны четыре прорези с наружным рифлением. Крепеж вбивается в отверстие с применением специальной насадки, после чего в него вкручивается болт или винт.

Конструкция состоит из гильзы, винта и конической гайки. Закручивая винт, гильза внутри отверстия расширяется и происходит «якорение». Традиционно используют такой анкерный болт для кирпичной стены при установке дверных блоков и оконных рам.

Специальный тип для фиксации элементов в материалах со слабой прочностью, например, в блоках с высокой пустотностью. Гильза имеет прорези, которые ослаблены вырезами, а на конце закручивается гайка. Когда винт закручивается, то гильза деформируется. Ламели разжимаются, насколько им позволяет специфика материала основания.

Чем выполнить анкерное крепление к бетонному полу сейфа?

В нынешних реалиях все чаще возникает вопрос, как закрепить сейф в квартире, потому что, во-первых, не все торговцы предлагают такую услугу, а во-вторых, многие предпочитают сделать монтаж самостоятельно. Закрепление сейфа обычно делается в целях несанкционированного выноса. Наиболее надежно это удается сделать с помощью якорных болтов на цементно-песчаной или бетонной стяжке.

Нормативные условия по монтажу сейфов регулируются ГОСТ Р 50862-2005. Для крепежа используют анкерное клиновое крепление к полу, которое способно выдержать от 500 до 3 000 кг нагрузки на разрыв. Оптимальная длина болтов составляет 100-300 мм, а диаметр – от 8 до 20 мм. При монтаже нужно учитывать следующие условия:

  • Толщина перекрытия или основания пола должна быть не менее 150 мм.
  • При необходимости засверливания отверстий в местах, не предусмотренных конструкцией, следует учитывать, что в огнестойком или засыпном сейфе нарушать герметичность нельзя.
  • Самостоятельное нарушение целостности корпуса может привести к прекращению действия сертификата.

виды, размеры и как закрепить?

Часто в домашнем хозяйстве, да и не только, людям нужно прикреплять различные элементы, например, монтажные конструкции на бетон. Это сложно сделать. Чтобы облегчить задачу мастера применяется анкерный болт для бетона. Это универсальный крепежный элемент при установке в плотный и твердый материал. Под анкерную опору ставится множество конструкций.

Принцип действия

При их помощи прикрепляются даже тяжелые конструкции. Даже при подземной разработке месторождений полезных ископаемых анкерной крепи будет достаточно для прикрепления различных конструкций. Принцип крепления не сложный. Анкерный болт состоит из внутреннего болта, гайки на конце и корпуса. Там есть подкладка для предупреждения поступления влаги вовнутрь.

Вернуться к оглавлению

Разновидности

Существует много различных болтов. Каждый из них направлен на определенного рода закрепление.

Вернуться к оглавлению

Клиновой

Клиновой анкер используется для крепления тяжелых сооружений к бетону.

Перед установкой этого вида болта просверливают отверстие, куда он и будет вставляться. Главное отличие этого шурупа в том, что его крепление производится без рубашки. В середине втулки присутствует небольшой клин, он имеет свойство расширяться при вкручивании. После того как был забит анкер, обязательно нужно затянуть гайку, которая фиксирует болт после увеличения пробки. Клиновидный анкерный болт применяется при креплении сооружений огромного веса в бетон. Он является прочным и надежным.

Вернуться к оглавлению

Распорный

На сегодняшний день он является наиболее популярным. Этот болт имеет различные размеры, что является безусловным плюсом, от двух до двенадцати сантиметров в длину, а в диаметре от четырех десятых до двух сантиметров. У них также имеется втулка, которая проходит по длине стержня. Внутри расположена резьба и головка, которая распирает втулку. При помощи этого элементарного механизма и фиксируется крепеж. Требует предыдущего просверливания отверстия в бетоне, так же, как и клиновой болт.

Вернуться к оглавлению

Разжимной

Установка разжимного анкера.

Внутри крепления присутствует гильза с лепестками и гайка. Эти анкерные болты практичны в применении. Также плюсом есть то, что не составляет никакой сложности их демонтировать. Потребность в этом возникает при необходимости резать железобетон алмазными кругами. Перед использованием для поверхностей с металлическими частицами нужно их непременно вытащить, потому что возможна поломка инструмента.

Вернуться к оглавлению

Химический

Обычно предназначение этих анкерных болтов — приклеивание к бетону материала. Упаковка с клеем помещается в специально подготовленное отверстие. При надавливании состав, что есть в болте, выдавливается наружу. Этим обеспечивается надежное крепление. Но именно этот вид не является популярным среди рабочих, ведь цена химического анкерного болта высока.

Вернуться к оглавлению

Забивной

Крепление забивными анкерами наиболее надежно.

У него тоже имеется втулка, клин и вырезы. Именно они обеспечивают увеличение болта при ударах по нему. Бьют по самому анкеру, чтобы клин упирался в дно отверстия. Забивные болты бывают как металлическими, так и полимерными. Также есть еще одна разновидность – нейлоновые, главным их отличием от предыдущих есть то, что у них резьба в виде акульего зуба. Если решите использовать именно его, вы не прогадаете, такой вид крепления наиболее надежен. Но не стоит использовать его при работе со старой, рассыпающейся поверхностью.

Вернуться к оглавлению

Как закрепить

Первый раз устанавливая анкерный болт вам может показаться это дело сложным, но со временем все уже делается, как говорится в народе, на автомате.

Для начала просверливают отверстие в бетоном сооружении, к которому будет крепиться конструкция. На этом этапе работы главное – правильно подобрать бур, его диаметр и длину. Зачатую диаметр подбирается в соответствии размеру анкера. А вот длина не должна быть короче болта. Нужно учитывать, что при неполном вхождении анкера в стену его нужно будет доставать, а отверстие досверливать. А это сложно – вытащить болт с бетона, даже если он не затянут.

Потом нужно очистить отверстие от пыли. Если анкерный болт входит в него легко и просто, значить что-то не так, не исключается возможность того что вы пользовались немного согнутым буром. Ведь этот вид крепежа вбивается молотком в стену.

Дальше затягиваем гайку, при этом увеличивается ее корпус внутри отверстия. Она тянется до упора. Потом ее нужно открутить, дальше цепляется то, что запланировано, и гайка навинчивается в исходное положение.

При установке забивных конструкций вместо того, чтобы навинчивать, вы забиваете шуруп.

Вернуться к оглавлению

По какому принципу держится?

Сам принцип действия распорный. Шуруп закручивают по часовой стрелке, гайка, которая установлена на конце, втягивается внутрь. Из-за этого он увеличивается в своих размерах. В результате плотно стоит в стене, и вся конструкция держится на болтах.

Вернуться к оглавлению

Размер

При выборе анкерных болтов следует учитывать размер и вес устанавливаемой конструкции.

Стандартные размеры: восемь на шесть на шестьдесят, двенадцать на десять на сто, шестнадцать на двенадцать на сто десять. Первая цифра обозначает внешний диаметр маркера, вторая – диаметр внутреннего болта и третья – общая длина анкера.

Размеры применяются разные, нужно подбирать для себя оптимальный вариант, что будет зависеть от веса, вида того же диаметра конструкции, которую нужно крепить. Например, чтобы установить телевизор, может хватить на восемь миллиметров.

Часто при креплении громоздких вещей пользуются дюбелями с саморезами, что не является надежным.  Помните, что в подборе анкерного болта главное – выбрать правильные размеры.

Вернуться к оглавлению

Варианты поломки

Болтами крепятся множество различных вещей. Поэтому перед установкой нужно предусматривать поломку, во избежание ее в будущем.

Зачастую поломка случается из-за неправильного крепежа и превышения допустимых нагрузок. Есть определенная классификация:

  • вырыв – полное или частичное вырывание болта из поверхности;
  • вырыв основания – полная поломка соединений при большой нагрузке основания;
  • излом – случается при монтаже конструкции;
  • срез – полное нарушение границы основания при превышении нагрузки;
  • плавление – при воздействии больших температур.
Вернуться к оглавлению

Советы по выбору

Чтобы подобрать действительно качественный шуруп, учитывается ряд качеств, которые он должен иметь. Во-первых, это величина нагрузки. Во-вторых, тип, прочность и структура основания, не стоит забывать и о методике крепления. В-третьих, объем и громоздкость конструкции которую вешают. Ну и, конечно же, расстояние между отверстиями.

Вернуться к оглавлению

Вывод

Любой вид анкерного крепления будет надежным и прослужит долгие годы. Размер необходимого шурупа подбирается в зависимости от типа роботы. Всегда можно подобрать для себя именно то, что лучше подойдет и по цене, и по качеству, ведь на рынке сейчас есть множество вариантов.

7 правил при установки анкерного болта

Такой крепежный элемент из металлического материала как анкер очень востребован на современном рынке строительства. Он помогает продлить срок службы многих элементов строительства. Крепление, произведённое с помощью анкерного болта, выдерживает колоссальные нагрузки. Это делает этот вид соединения еще более популярным. Проводить соединение с помощью такого крепежного элемента достаточно просто. Этот навык легко освоить даже не совсем профессиональному строителю. Однако, при установке анкерного болта необходимо соблюдать некоторые правила. Чтобы понять это, нужно разобраться в особенностях такого крепежа и его сфере использования.

Особенности крепежа, влияющие на правила крепления

До того, как анкеры вошли в использование у строителей, для крепления в каменные сооружения использовались болты и шурупы. Они не могли обеспечить должное и надежное соединение. Такая особенность портила функциональные возможности конструкции и делает не надежными.

Сложно представить себе крепление, которое надежнее анкерного болта. Он может быть с химическим алгоритмом крепления и механическим. Химическое крепление предполагает капсулу с клеем, которая входит в стену и раздавливается там под давлением вкручиваемого крепежа. Этот тип крепления достаточно надежный, но имеет серьёзный недостаток. Нужно ждать время до полного застывания клеевой смеси внутри стены или другой конструкции. При этом, анкер отличают незаменимые достоинства. Он дает возможность надежно закрепить что-либо в полой конструкции, в которой негде зацепить привычный якорный болт.

В основном в строительной сфере сегодня используется анкер не с клеевой начинкой, а работающий по принципу увеличения силы трения. За счет особенностей конструкции и вкручивания дополнительного элемента анкер расширяется и крепится намертво в конструкции.

Механические болты для крепления делятся:

·   Анкер клинового типа. Представляет собой гильзу с внутренними кольцами. В пройму гильзы забивается клин и этим расширяет ее края. Иногда расширение проводится отдельным клином, который после изымается и заменяется резьбовой шпилькой. Чтобы надежно зафиксировать клиновый анкерный болт нужно четко соблюдать диаметр просверла для анкера и допусков.

·   Забиваемый тип анкера. Это особенный вид анкерного болта не имеет дополнительного клина, который действует как расширитель. Края гильзы выполнена металла, который легко поддается деформации. Они искажают свои формы при забивании анкера в стену и таким образом крепятся в ней. Анкеры забивного типа применяют в монолитны стенах. Они требуют точности в размерах отверстия.

·   Анкер разжимного типа. Такой тип болтов достаточно распространен и универсален. Он используется в тонких стенах и даже листовых конструкциях. Анкер представляет собой колбу с прорезями. Благодаря им, стенки раскрываются лепестками при закручивании.
·   Анкер распорного типа. Это самый распространенный вид анкерного болта. Он достаточно востребован в строительстве, так как не требует соблюдения размеров глубины отверстия под анкер. Однако, ширину отверстия стоит измерить и соблюсти. Гильза расширяется в задней части после закручивания втулки в виде конуса. Этот тип анкера распространен, но применяется только в бетоне и кирпичных конструкциях.

Чтобы изготовить анкерный болт используют качественные материалы, которые способны выдержать большую нагрузку и давление. Нержавеющая сталь сверху также покрывается дополнительным защитным покрытием. Это помогает избежать коррозии. Для каждого типа анкеров установлены нормы. Они определяют номинальную возможность изделия и его допустимую нагрузку.

Основные правила для установки анкерного болта

При проведении монтажа анкерного крепежа используются молот, перфоратор с буром необходимого диаметра и пылесос. Чтобы просверлить дыру в бетоне понадобятся сверла с напылением, которое устойчиво к бурению твердых материалов.

Установить анкер очень просто. Нет никакой необходимости его разбирать. Он продается в полностью укомплектованном виде. Он легко крепит разные конструкции и широко применяется в разных сферах. Все основные правила установки анкерного болта можно рассмотреть на самом его распространенном типе – распорном анкере. К основным правилам монтажа анкерного болта можно отнести:

1. Выбирая длину анкерного крепления, нужно учитывать толщину штукатурного и других слоев. Именно в бетон, анкерный болт должен углубиться на 5 см.

2. Важно с первого раза правильно рассчитать место установки анкера. Демонтировать его очень сложно.
3. Отверстие под крепеж должно соответствовать его диаметру. Анкер должен входить с усилием.
4. Отверстие необходимо очистить от мусора с использованием пылесоса или щетки.
5. Анкер вбивается легким ударом молотка.
6. После полного введения, гай  ку закручивают ключом до конца.
7. При установке анкера нужно учитывать потенциальную нагрузку на него. При углублении гайки в штукатурку нужно докрутить ее и использовать дополнительно вторую гайку сверху.

Нужно помнить, что распорный анкерный болт нельзя монтировать в пустотелый кирпич. Отдельные правила существуют для установки анкерных болтов в конструкцию фундамента. Как правило, это делают до заливания бетона. Важно соблюдать их расстояние и расположение вертикально. После установки их нужно закрыть полиэтиленовой пленкой, для избежание попадания на них бетонной смеси.

Для того, чтобы определить необходимый тип анкера, нужно оценить способ его крепления и предполагаемую нагрузку на крепёж в дальнейшем. Также немаловажным является выбрать анкер только от надежного производителя, который отвечает за качество товара.

На сайте Машкрепеж Вы найдете большой ассортимент метизов: болты, гайки, винты, шурупы, саморезы, дюбели, заклёпки, шайбы, штифты, шпильки и другие.


Please enable JavaScript to view the comments powered by Disqus. comments powered by

Анкерное крепление к стене - Только ремонт своими руками в квартире: фото, видео, инструкции

Характеристика и установка анкерных болтов в стену, способы

Анкер – это крепежный элемент из металлического материала, вводится в бетонное основание и там задерживает предмет, который благодаря нему закрепляется. Такой вид крепежа стал в последнее время хорошо востребован. Установка анкерных болтов в стену действует как якорь. Благодаря этому они способны удержать невероятные нагрузки. Это дает возможность с их помощью крепить тяжеленные конструкции и отдельные объекты. Не так давно, чтобы что-то закрепить на каменную поверхность, были доступны гвозди и шурупы. Теперь все изменилось, и такой вид крепежа остался в прошлом. Более удобные для этого процесса и приспособленные анкеры с успехом их заменяют.

Чем можно надежно, с большим эффектом и очень быстро закрепить определенные предметы в стене? Анкеры выступают здесь отличным выходом, с ними можно забить или вворачивать в бетонное основание все, что вам угодно.

Характеристика

У анкера внутри есть резьба, именно в нее надо вкручивать крепеж. При строительстве дома, ремонте в квартире анкерные болты — самый лучший якорь, не поведут вас точно, и заменить их чем-то аналогичным невозможно. Установка, применяя эти болты, пройдет быстро и с легкостью.

Большое применение они нашли для плотных материалов. Например, бетон, кирпич. Также хороши они для работы с гипсокартоном. Практически везде возможно их использование — если надо повесить полку, шкаф, картину, обустроить подвесной потолок. Во всех этих трудоемких процессах потребуются анкеры. Больше всех используются механические анкеры, способные держаться за счет упора или силой трения.

Во время стройки или в бытовых нуждах требуется прикрепить различного рода объекты, конструкции для монтажа. Для этих целей есть разные крепёжные элементы. Для работы с бетоном или кирпичом нужны специальные анкеры, а когда используются заготовки из дерева, то саморезы для дерева. Анкеры помогут хорошо укрепить самые тяжеленные конструкции. Например, это может быть нагреватель воды, шведская стенка, детская качелька к потолку.

Сам по себе такой болт ничего особенного собой не представляет. Это довольно простое соединение из болта, гайки и корпуса. Предусмотрена подкладка из пластика, чтобы не проникала влага. Действуют болты по простому распорному принципу. Когда закручивается болт, то гайка, имеющаяся на конце, всовывается внутрь. Это способствует тому, что корпус увеличивается в размере из-за расширения и плотно забит в бетон.

Разновидности

На эти болты налагаются довольно жесткие требования, так как люди должны быть уверенны в надежности этого крепления из-за веса, который они на него возлагают. Поэтому, при выборе данных изделий отдавайте выбор тем, которые исполнены в соответствии с ГОСТом. На строительном рынке различают следующие виды анкерных болтов:

  1. Болт цельный – головка с шестью гранями, гайка конус. Здесь гайка и есть распорка, которая расширяет трубу. Сам он спаянный с наконечником — имеет гайку с шайбочкой. Когда начинают закручивать болт, он сразу входит в трубу, тем самым расширяет ее.
  2. Клин. Это стержень из металлического материала с большой шляпкой. Из нее выходит клин, входящий в стержень при ударе. Этим он увеличивает площадь той части, которая помещена в отверстие бетона.
  3. С распорком, ударный. Когда забивают гвоздь, он увеличивается и накрепко схватывается с камнем.
  4. Двухраспорный с гайкой. Этот крепеж используется для массивных предметов, для ответственных работ. Соответственно, это самый надежный крепежный элемент. Он становится шире в двух местах сразу. Эти распорки находятся на конце трубки и в месте стыка двух отрезков цилиндра. Исполнены элементы так, когда закручивается гайка, то ее части втягиваются друг в друга.
  5. Забивной. В стеновое отверстие забивается крепеж. Уже во время этого он увеличивается в ширине и схватывается с камнем. Когда болт закручивается, то распирается еще дальше. Этот тип болта можно устанавливать быстрее всего.
  6. Разжимной из четырех частей. Его части не зависят друг от друга, образуют цилиндрическую форму в сборке. Вверху части с кольцом, а с другого конца идет фиксация пружиной. Когда он закручивается, то у цилиндра начинается действие распорки с четырьмя гранями. Она разжимает эти отрезки, после чего прижимаются к стене по всей длине. Здесь используется не болт, а стержни с кольцом, либо крючком.

Из описаний понятно, что действуют первые два анкера одинаково. Отличие у них в подвижности элементов. Если у первого гайка конусом, то у второго — болт. Два первых типа крепежа являются типовыми вариантами. Уже на их основной базе представляется остальной модельный ряд этих болтов. Простыми и довольно удобными из них считаются анкеры с крючком и колечком. Так как, когда гайка закручивается, тогда болт сразу крепко фиксируется в отверстии стены.

Способ крепления

Нет ничего проще, как закрепить анкерный болт в стену. Всего лишь надо просверлить отверстие в бетонной стене. Его диаметр должен точно совпадать с болтом. Затем надо вставить сам болт и прикрепить. Анкер не стоит разбирать, он полностью вставляется в том же виде, в котором продается. Некоторые люди для чего-то разбирают их на части, а потом пытаются вставить. Разбирается анкер с гайкой, и то, только путем скручивания гайки и все. Когда анкер будет в стене, его надо закрутить по часовой стрелке. Воспользовавшись таким крепежом, можно сразу понять, насколько это быстро, удобно и надёжно.

Применяя их в помощь, можно повесить осветительные приборы, установить внутриквартирные двери, совершать работы по отделке. Исходя из того, что такое крепление рассчитано на весомые нагрузки, производство его идет из стали высокой прочности. Крепления такого типа достаточно легко сделать. Болт в стене качественно закрепляется. Это все благодаря склеиванию, упору, трению — залог надежного крепления. Действуют эти принципы как вместе, так и по отдельности, ни грамма не влияя на прочность. Закрепить анкерный болт своими руками сможет абсолютно каждый мужчина.

Монтаж анкерных болтов

Правила установки

Действия во время установки анкерных болтов такие же, что с дюбелями. Делать это не трудно, хоть конструкция у них смотрится довольно сложной. Только есть некоторые особенности. Инструкция по прикреплению анкерных болтов следующая:

  • Потребуется бур необходимого диаметра, который надо вставить в перфоратор.
  • Просверлить ход, очистить его от мусора.
  • Забить болт, затянуть ключом до прочного фиксирования в основании.

Также существует небольшой ряд правил, которые необходимо запомнить и знать:

  1. Устанавливать болт-анкер в пустотелый кирпич запрещено.
  2. Для установки используют размер до восьми миллиметров.
  3. Когда отверстие не получается очистить, то следует высверлить его дальше на двадцать сантиметров.

Из инструментов для этой работы потребуется дрель и перфоратор со сверлами, рожковый ключ, молоток.

Бетон намного прочнее большинства остальных материалов. Поэтому потребуются некоторые силы, чтобы сделать отверстие в нем. На сверлах должно быть напыление из прочных сплавов. Воспользоваться простой дрелью не получится, если нужны ровные края. В этом случае придется прибегать к перфоратору.

Монтаж болтов

Установленный болт в конструкции

Например, в конструкции фундамента существует несколько способов, как установить анкер. Основными из них являются:

  • В основном установка болтов в фундамент происходит до заливки бетона. Когда каркас из арматуры будет установлен, изогнутые анкеры крепят сваркой. Очень важно контролировать их вертикальное расположение, расстояние между ними и в фундаменте. Как только они будут закреплены, резьбу необходимо закрыть, например, полиэтиленом. Тогда бетон не попадет в резьбу.
  • Проще будет установить анкеры в залитый бетон. И там же контролировать все необходимые параметры.
  • Чтобы сделать анкер прямой, надо пробурить отверстие подходящего диаметра в фундаменте, избавиться от пыли и бетона. Туда вставить прямой анкер, пустоты заполнить клеем.
  • Конусный анкер устанавливается так же, как и прямой. После не забудьте затянуть на шпильке гайку.

Перед тем как остановиться на том или ином анкере, определитесь со способом крепежа. При этом обязательно помните о будущей нагрузке. В целях надежности и качества не стоит приобретать меньший диаметр крепежа. Выбирайте тех производителей, в ком уверены, которые делают производство изделий по стандартам ГОСТ.

На что обратить внимание

Методика работы по монтажу анкеров заключается в выполнении норм затягивания. Некоторые производители в своих каталогах прописывают рекомендации по затягиванию анкерных крепежей. При малом будет отсутствовать важная сила трения, при большом растет давление на основание. Из-за этого появляется вероятность разрушения.

Важно соблюдать установку химических анкеров. Шпилька из стали должна входить в отверстие шуруповертом. Это важно для тщательного смешивания всех элементов состава. Во время применения инъекций с составом, уже смешанный состав поступает в отверстие. При вставлении шпильки ее надо провинчивать. Если состав не выходит из отверстия, то надо извлечь шпильку, добавить состав еще. Химическое вещество должно затвердеть. На это уходит около 40 минут, в зависимости от температуры воздуха.

Напоследок хочется добавить, что установка анкерных болтов в стену должна проходить по строгим правилам, потому что они несут в себе большую ответственность за выдерживание тяжелого веса. Такие крепежные элементы появились не так давно, а уже пользуются огромной популярностью и востребованы на строительном рынке. Стоят они относительно недорого, а обладают уникальной универсальностью и высокой надежностью.

Как крепить анкерный болт: видео, фото, нюансы, советы

Для того чтобы обеспечить высокую надежность соединения, используя анкерный болт, важно не только правильно выбрать его по размерам и типу конструкции, но и знать, как правильно крепить такое изделие.

Существует большое разнообразие анкерных болтов, отличающихся своим устройством и принципом действия, поэтому важно знать, как крепить анкер того или иного типа

Анкерный болт классической конструкции обеспечивает надежное соединение не только за счет сил трения своей наружной поверхности со стенками посадочного отверстия, но также благодаря тому, что его распорная втулка увеличивается в диаметре при вкручивании в нее резьбового элемента. На надежность монтажа такого крепежного элемента оказывают влияние и прочностные характеристики материала строительной конструкции, что также следует учитывать.

Для всего рассматриваемого крепежа сверло для выполнения монтажного отверстия подбирается соответственно диаметру анкера, за исключением анкерных болтов ударного типа.

Конструктивными элементами анкерного болта данного типа являются:

  • резьбовая шпилька, один конец которой выполнен в форме конуса, а на второй накручена гайка;
  • накрученная на шпильку распорная втулка (ее нижний конец имеет продольные прорези на боковой поверхности, которые формируют своеобразные лепестки).

Анкер с гайкой подходит для сквозной установки в предварительно просверленное отверстие

Надежная фиксация такого крепежного элемента обеспечивается за счет того, что лепестки распорной втулки разжимаются, что происходит при воздействии на них конусного конца шпильки. Чтобы конусный конец такого болта начал входить во втулку и разжимать ее лепестки, как раз и используется гайка.

Монтажные параметры анкера с гайкой

Крепят анкерный болт с гайкой в фундаменте или любой другой строительной конструкции из бетона, выполняя следующие действия:

  • сверлят отверстие, диаметр которого должен соответствовать размеру поперечного сечения распорной втулки;
  • тщательно очищают посадочное отверстие;
  • аккуратно забивают анкерный болт с гайкой при помощи молотка;
  • затягивая гайку, добиваются надежного крепления анкера.

После того как установка анкерного болта закончена, можно скрутить с верхней части шпильки гайку и заняться монтажом требуемого предмета.

Порядок установки анкерного болта с гайкой

Выбирая изделия подобного типа, следует иметь в виду, что свою эффективность они демонстрируют только в том случае, если их крепить в прочных и полнотелых материалах (бетон, кирпич, природный камень и др.). Производители, чтобы обеспечить высокую надежность и коррозионную устойчивость таких изделий, изготавливают их из высококачественной стали с цинковым покрытием.

Усовершенствованной моделью анкерного болта данного типа является двухраспорный анкер, который за счет особенностей конструкции можно с успехом крепить не только в прочном бетоне, но и в пустотелых и пористых материалах. В таком болте имеется сразу две втулки, которые разжимаются в процессе закручивания резьбового элемента, создавая более надежное крепление в стене или фундаменте.

Анкер данного типа, распорная или клиновая втулка которого имеет укороченную длину, также представляет собой модификацию крепежного изделия с гайкой. Клиновым элементом, разжимающим такую втулку, является обратный конец резьбовой части болта, имеющий коническую форму.

Глубина сверления под этот анкер должна быть больше минимальной глубину анкеровки, указываемой в технических характеристиках

Большим преимуществом использования анкерных болтов клинового типа является то, что для их надежного крепления нет необходимости выдерживать точный диаметр посадочного отверстия, более того, его можно не очищать от строительной пыли. Такой болт крепят в посадочном отверстии, а его распорный элемент разжимается за счет закручивания гайки.

С шестигранной головкой

Резьбовая часть такого крепежного изделия – это классический болт, обратный конец которого также имеет коническую форму. Вкручиваясь в распорную муфту, такой болт разжимает ее своим коническим хвостовиком, обеспечивая надежное крепление изделия в стене или фундаменте.

Крепить такой анкер следует, вставив и аккуратно забив в предварительно подготовленное и очищенное отверстие. Затем надо надежно закрепить болт, закрутив его шестигранную головку.

Порядок установки анкерного болта с шестигранной головкой

Болты данного типа, вместо шестигранной головки у которых может быть крюк или кольцо, используются для выполнения монтажных работ по бетону, камню и другим строительным материалам с плотной внутренней структурой.

Анкерные болты данного типа состоят из:

  • полого металлического стержня, на верхней части которого выполнена резьба под крепежную гайку, а нижняя представляет собой распорную муфту с продольными прорезями на боковой поверхности;
  • ударного элемента (гвоздя), который при забивании в полый стержень как раз и обеспечивает разжимание его нижней части;
  • гайки и шайбы, которые нужны только для того, чтобы крепить при помощи такого болта требуемый предмет.

Отверстие под ударный анкер выполняется сверлом чуть большего, чем сам анкер, диаметра

Таким образом, чтобы правильно и надежно крепить такой болт в стене или другой строительной конструкции, надо не только вставлять его в посадочное отверстие, но и забивать в него ударный элемент, который и разожмет лепестки распорной муфты.

С учетом того, что при монтаже такого болта возникают значительные ударные нагрузки, крепить его в пористых и непрочных материалах не рекомендуется.

Монтаж ударного анкерного болта

Четырехсегментные

В конструкции такого анкерного болта не предусмотрена клиновая часть, а разжимание распорной муфты, разделенной продольными прорезями на четыре сегмента, происходит при вкручивании болта, который перемещает четырехгранный элемент в ее внутренней полости. Четыре лепестка, которые сформированы прорезями на боковой поверхности распорной втулки, изначально сжаты и образуют конусный наконечник такого болта. При вкручивании болта, который перемещает внутри распорной втулки резьбовой четырехгранный элемент, сегменты расширяются, что позволяет надежно крепить анкер в посадочном отверстии.

Достаточно большое распирание ламелей этого анкера обеспечивает ответственное крепление в материалах различного типа

Лепестки такого изделия раскрываются достаточно широко и происходит это очень аккуратно. Именно поэтому крепить его можно в пористых и даже пустотелых материалах. В качестве резьбового элемента, который обычно не поставляется в комплекте с таким анкерным изделием, может использоваться болт с обычной шестигранной головкой или болт, верхнюю часть которого венчает кольцо или крюк.

Установка 4-сегментного анкера

Забивной анкер – наиболее простое крепежное изделие анкерного типа, конструкция которого состоит из распорной втулки с внутренним отверстием конической формы. Для установки такого анкерного болта в требуемой точке строительной конструкции его необходимо забить в посадочное отверстие, а затем вкрутить в него резьбовой элемент, который и обеспечит разжимание лепестков втулки.

Материалом для изготовления такого крепежа, процесс правильной установки которого можно посмотреть на видео, может выступать оцинкованная сталь или латунь.

Крепление забивного анкера

Конструкция винтового крепежа, пользоваться которым очень просто, отличается от всех остальных изделий анкерного типа. Прорези на распорной втулке такого анкера, обеспечивающие ее разжимание в процессе монтажа, выполнены в ее средней части и имеют ослабленную конструкцию. Нижняя часть такой втулки – это гайка, в которую вкручивается болт анкера, сжимая ее по длине и обеспечивая разжимание лепестков.

Винтовыми называют различные по конструкции анкера

Процесс монтажа винтового анкерного болта также можно посмотреть на видео. Такой анкер можно крепить в «слабом» материале: пористом бетоне, кирпиче и др.

Общие рекомендации

Выбирая анкерные изделия для того, чтобы крепить деревянный брус, различные предметы на строительных конструкциях и решать других задач, важно исходить из материала, в котором такой крепеж будет устанавливаться, веса фиксируемого предмета и целого ряда других факторов. Важно также выбрать точку установки такого анкера и соответствующим образом подготовить отверстие для его монтажа.

Анкерный крепеж отличается широкой универсальностью. Используя его, можно не только выполнять монтаж деревянного бруса на бетонных поверхностях, но также надежно крепить на последних предметы мебели и интерьера, обустраивать коммуникации и решать целый перечень других задач, связанных со строительством и ремонтом.

Как крепить анкерные болты – видео и подробная инструкция по монтажу

Установка анкерных болтов должна производиться в соответствии с определенной технологией. Ее выбор зависит от конструкции и назначения анкера, места его монтажа, а также материала и структуры основания, в которое он крепится.

Содержание

  1. Принцип работы анкеров – как они справляются с нагрузками?
  2. Монтаж в фундамент – о самых первых анкерных болтах
  3. Крепление современных анкеров общего применения

1 Принцип работы анкеров – как они справляются с нагрузками?

Анкерные болты выполняют роль крепежа и удерживаются в основании, в котором установлены, за счет двух сил, возникающих после приложения к ним нагрузки.

Сила упора возникает в случае приложения нагрузки или ее составляющей, направленной перпендикулярно продольной оси анкера и стремящейся его согнуть, вырвать или сломать. При этом оказываемое на крепеж усилие компенсируется внутренним сопротивлением материалов: самого болта – на излом; основания – на разрушение вследствие передаваемого на него от анкера напряжения нагрузки.

Сила трения появляется в случае приложения нагрузки или ее составляющей, направленной вдоль оси анкера и стремящейся вытянуть и вырвать его из основания, в котором он закреплен. При этом болт компенсирует оказываемое на него усилие и удерживается в месте фиксации за счет трения своих элементов о материал основания.

Принцип работы анкеров

Эти силы чаще всего возникают одновременно, но иногда и по отдельности. Они тем больше, чем глубже выполнен монтаж болта (или он длиннее) и лучше приспособлена его конструкция, а также структура и материал основания именно к такому роду противодействия нагрузке. Соответственно, и допустимая максимальная величина последней тоже зависит от этих параметров и факторов.

2 Монтаж в фундамент – о самых первых анкерных болтах

Одни из самых первых анкерных болтов были предназначены только для установки в фундамент. В настоящее время их выпускают 6 типов длиной до 5 м и диаметром до 140 мм. Монтируют эти фундаментные болты так:

  • анкера с загнутой шпилькой – крепят к смонтированному каркасу фундамента до его заливки бетоном;
  • с анкерной плитой – тоже устанавливают до изготовления основания либо погружают в него сразу по завершении заливки раствора;
  • составные – нижнюю шпильку с надетой на нее муфтой погружают в бетон фундамента во время его заливки, а верхний стержень закручивают в муфту уже когда полностью отвердеет основание;

Монтаж болтов в фундамент

  • съемные монтируют аналогично составным – погружают их анкерную арматуру в жидкий бетон, а после отвердения последнего устанавливают шпильку с контргайками;
  • прямые – устанавливают в отверстия, пробуренные в затвердевшем фундаменте, а оставшиеся после монтажа пустоты заполняют клеевым составом либо раствором;
  • конусные – тоже вставляют в подготовленные отверстия готового основания, но фиксируются они имеющейся на конце разжимной цангой.

Основное назначение анкеров для фундамента: крепление строительных конструкций или принятие на себя нагрузок от них в процессе эксплуатации сооружения.

3 Крепление современных анкеров общего применения

В настоящее время также выпускают анкеры общего применения. Их можно крепить практически в любое уже готовое основание. Чаще всего эти болты устанавливают в стену или потолок.

Все анкера общего применения делятся на 2 основных вида: механические и химические. Первые крепятся механическим способом. Вторые – благодаря специальному клеящему веществу, которое подается в установочное отверстие под болт. Этот химический состав заполняет пространство между анкером и основанием, а также все прилегающие к крепежу пустоты, если они есть. Затем клей схватывается и обеспечивает надежную фиксацию болта с равномерным распределением нагрузки даже в пористом и пустотелом материале.

Механические анкеры в соответствии со способом крепления делятся на типы:

Перед монтажом анкеров следует правильно подобрать их нужный вид и типоразмер. Делают это исходя из состояния и прочности основания в месте установки крепежа, а также характера и величины нагрузки, которую последний должен будет выдерживать. Если на поверхности основания есть материал (штукатурка или подобный), неспособный удерживать анкер, то следует взять болт большей, чем было рассчитано, длины. Размер крепежа надо увеличить на толщину слабого слоя.

Монтаж анкеров в стену, потолок и так далее начинают с точной разметки – этот вид крепежа после установки и фиксации без разрушения материала основы извлечь невозможно. Затем, как показано на видео, перпендикулярно поверхности основания просверливаем отверстие.

Установка в стену

Его диаметр должен в точности соответствовать, а глубина – быть не меньше указанных производителем болта.

Готовое отверстие надо тщательно очистить от крошек и пыли материала основания ершиком, пылесосом либо напором воздуха. Затем устанавливаем анкер.

Химический – предварительно заполнив отверстие на 2/3 клеящим составом. Выставляем болт, как показано в видео, на нужную глубину и центруем. Не нагружаем анкер указанное в инструкции время, чтобы дать застыть клею.

Гильзу механического забиваемого без болта приставляем к отверстию и забиваем в него. При этом края гильзы, которая выполнена из мягкого металла, деформируются и удерживают ее под нагрузкой в отверстии. Затем, продев через закрепляемую деталь, вкручиваем болт.

Забивание гильзы молотком

Все остальные механические вставляются в отверстие сборными, без выкручивания или извлечения их составных частей. Если сразу крепится деталь, то анкер вставляем через нее. Легким постукиванием молотка досаживаем крепеж до шайбы, шляпки болта, винта или корпуса клина. Затем у разжимных и распорных анкеров завинчивают гайку, болт или винт. Если анкерный болт с кольцом или крюком, то закрутить его можно за них. При этом разжимной или распорный механизм раскроется и надежно зафиксирует крепеж в отверстии. У клинового анкера забиваем боковой бородок или центральный клин. Они приведут в действие расклинивающий механизм.

Трубогиб ручной ТР и другие марки – рассматриваем типы этого приспособления

В этой статье мы рассмотрим различные механические трубогибы, которые можно использовать руками, применяя только мускульную.

Виды сварочных аппаратов – обзор популярных моделей

Статья подскажет вам, какое специальное оборудование имеет смысл приобрести, если вы планируете производить работы по.

Ленточнопильный станок (ленточные пилы)

  • Цветные металлы и сплавы

    Конструкционные стали и сплавы

  • Источники: http://remvizor. ru/steny/ustanovka-ankernyx-boltov-v-stenu.html, http://met-all.org/metalloprokat/metizy/ankernyj-bolt-kak-krepit-video-ustanovka.html, http://tutmet.ru/ustanovka-kreplenie-montazh-ankernyh-boltov-video.html

  • Как вставить анкерный болт в стену

    Крепёжные изделия вошли в нашу жизнь так прочно, что мы уже давно не замечаем их присутствия. А ведь они окружают нас повсюду, и если хоть на миг представить, что все они исчезли сразу и одновременно, это было бы самой страшной катастрофой в истории. Без самых обычных гвоздей, шурупов, болтов и гаек был бы невозможен прогресс ни в одной из областей науки и техники. Но не только промышленность и производство нуждаются в этих незаменимых помощниках.

    Достаточно просто оглянуться вокруг, вспомнить, сколько задач нам приходится решать в повседневной жизни, чтобы обустроить наш быт, какие проблемы возникают, когда необходимо повесить в доме люстру или картину, закрепить на стене кухонные шкафчики или спутниковую тарелку на балконе, установить в ванной подвесную раковину или большое зеркало в прихожей… Все они связаны с необходимостью крепления различных предметов на элементах строительных конструкций: стенах, колоннах, перекрытиях и т. п. Обычно, в деревянном доме больших проблем с этим не возникает, но как быть, если он кирпичный или бетонный?

    Крепёж — анкер

    Когда‑то, впрочем, ещё не так уж и давно для решения этих и многих других задач использовались деревянные пробки‑чопы, забиваемые в предварительно просверленные отверстия. У этого способа было много недостатков: дерево со временем в сухом помещении уменьшается в размерах и пробка начинает болтаться, а то и вовсе вываливается; в условиях сырости оно, наоборот, разбухает, что приводит к растрескиванию отверстия и в результате также к выпадению пробки.

    Чтобы избавиться от этих проблем были придуманы пластмассовые дюбели. У них масса достоинств: они не меняются в размерах, унифицированы, дёшевы, надёжны. Но есть и недостатки: не выдерживают больших и массивных нагрузок. От большого веса конструкции пластик со временем деформируется и перестаёт надежно удерживаться в отверстии. К тому же отверстия в стенах из высококачественного монолитного бетона имеют гладкую внутреннюю поверхность, что увеличивает вероятность выскальзывания из них дюбелей.

    Для этих целей — надёжной фиксации в кирпичных и бетонных стенах крепёжных изделий под большими весовыми нагрузками и были придуманы анкерные болты.

    По способу действия такие изделия делятся на два основных вида:

    1. Химические анкеры. Используют закладываемую в отверстие капсулу со специальным клеем, раздавливаемую при установке крепёжного изделия, которое надёжно удерживается после полимеризации клея. Недостатком этого способа является необходимость ожидания застывания клея. Достоинством — возможность использования не только в монолитных конструкциях стен, но и в пустотелых.
    2. Механические. В их основу положен принцип расклинивания или цангового расширения специальной металлической гильзы, надеваемой на болт или резьбовую шпильку с помощью распорной втулки при накручивании её по резьбе.

    В свою очередь, металлические анкеры также делятся на несколько типов:

    • Клиновой. При забивании анкера в отверстие клин, находящийся на внутреннем конце гильзы, раздвигает её края. В некоторых образцах расклинивание производится отдельным стержнем‑бородком, который затем вытаскивается из отверстия, а на его место закручивается шпилька с резьбой. Для этого типа анкеров обычно требуется точное соблюдение допусков на размеры отверстия.
    • Забиваемый. В таких конструкциях даже нет необходимости в наличии клина. В них используется специальная форма краёв выполненной из мягкого металла гильзы. При забивании её молотком в отверстие эти края деформируются, упираясь в его дно и, надёжно удерживая в нём саму гильзу. Это самый простой тип устройства, но для него требуется точное сверление отверстия как по глубине, так и по диаметру. Обычно такие анкеры используются для стен из монолитного бетона или природного камня.
    • Разжимной, или «бабочка». Относится к сквозному типу и может использоваться для тонкостенных и даже листовых материалов. Гильза имеет прорези по длине, не доходящие до краёв. Она при закручивании деформируется в средней своей части, раскрываясь в стороны лепестками с задней стороны.
    • Распорный — наиболее распространённый тип устройства. Он не требует строгого соблюдения допусков по глубине отверстия, а только по диаметру. Использует цанговый принцип расширения гильзы в задней её части при закручивании в неё конусовидной втулки. Применяется только для бетона или полнотелого кирпича.

    Для изготовления анкерного крепежа используют обычно высококачественные нержавеющие стали с дополнительным антикоррозийным покрытием. Как правило, он выполняется под метрическую резьбу от М6 до М30. Для анкерных соединений существуют нормативы по надёжности соединения на вырывное усилие и на срез. Они зависят от материала стен и глубины установки.

    А в этой статье рассказывается про пробковые настенные покрытия.

    Как установить анкерный болт?

    Для примера, рассмотрим как крепить анкер распорной конструкции в бетонной стене.

    1. Часто бетонные стены бывают покрыты штукатуркой. Для надёжного крепления анкерный болт должен находиться в слое бетона на определённой глубине, как правило, не менее 50 мм. Поэтому перед тек, как закрепить анкер, следует определить толщину штукатурки и выбрать соответствующую длину анкерной гильзы.
    2. Диаметр отверстия для распорного анкера должен быть довольно точным, так чтобы гильза заходила в стену с небольшим усилием. Следует соблюдать также и перпендикулярность отверстия. Глубина его должна быть чуть больше длины гильзы.
    3. Разметку отверстий необходимо выполнять как можно точнее. После установки и фиксации анкера вытащить его будет уже невозможно.
    4. Отверстие после сверления нужно тщательно очистить от пыли и крошек бетона. Это можно сделать ёршиком, пылесосом, баллончиком со сжатым воздухом или, просто продувая с помощью резиновой груши и трубочки.
    5. В подготовленное отверстие лёгкими ударами молотка забивается анкер. Если он не заходит без усилий, следует ещё раз пройти отверстие сверлом с небольшими покачиваниями.
    6. Когда гайка на наружном конце шпильки или головка болта достигла поверхности стены, можно начинать закручивать её ключом. После одного‑двух оборотов усилие обычно заметно увеличивается. Это говорит о том, что конусовидная втулка заходит в гильзу. Если для данного анкера на упаковке указано максимальное усилие закручивания, лучше всего воспользоваться динамометрическим ключом.

    В любом случае не стоит производить закручивание «до упора» во избежание разрушения материала стены. Особенно это касается лёгких, пористых или пенобетонов, а также кирпича.

  • Часто случается, что гайка или головка болта начинают при закручивании уходить вглубь, в слой штукатурки. Если это гайка на резьбовой шпильке, можно продолжить закручивание пока она не углубится полностью в стену, а крепление выполнить другой гайкой сверху. Болт же следует выкрутить и подобрать под него шайбу бόльшего диаметра.
  • В этом видео показаны примеры монтажа анкерных болтов (как крепить анкера различных видов).


    Встречаются и более экзотические конструкции анкерных крепёжных изделий, например, рамные, которые расклиниваются одновременно с двух концов, либо с отрывающейся головкой для антивандальной защиты.

    А статья про технические характеристики анкерных болтов.

    Крепёжные изделия вошли в нашу жизнь так прочно, что мы уже давно не замечаем их присутствия. А ведь они окружают нас повсюду, и если хоть на миг представить, что все они исчезли сразу и одновременно, это было бы самой страшной катастрофой в истории. Без самых обычных гвоздей, шурупов, болтов и гаек был бы невозможен прогресс ни в одной из областей науки и техники. Но не только промышленность и производство нуждаются в этих незаменимых помощниках.

    Достаточно просто оглянуться вокруг, вспомнить, сколько задач нам приходится решать в повседневной жизни, чтобы обустроить наш быт, какие проблемы возникают, когда необходимо повесить в доме люстру или картину, закрепить на стене кухонные шкафчики или спутниковую тарелку на балконе, установить в ванной подвесную раковину или большое зеркало в прихожей… Все они связаны с необходимостью крепления различных предметов на элементах строительных конструкций: стенах, колоннах, перекрытиях и т. п. Обычно, в деревянном доме больших проблем с этим не возникает, но как быть, если он кирпичный или бетонный?

    Крепёж — анкер

    Когда‑то, впрочем, ещё не так уж и давно для решения этих и многих других задач использовались деревянные пробки‑чопы, забиваемые в предварительно просверленные отверстия. У этого способа было много недостатков: дерево со временем в сухом помещении уменьшается в размерах и пробка начинает болтаться, а то и вовсе вываливается; в условиях сырости оно, наоборот, разбухает, что приводит к растрескиванию отверстия и в результате также к выпадению пробки.

    Чтобы избавиться от этих проблем были придуманы пластмассовые дюбели. У них масса достоинств: они не меняются в размерах, унифицированы, дёшевы, надёжны. Но есть и недостатки: не выдерживают больших и массивных нагрузок. От большого веса конструкции пластик со временем деформируется и перестаёт надежно удерживаться в отверстии. К тому же отверстия в стенах из высококачественного монолитного бетона имеют гладкую внутреннюю поверхность, что увеличивает вероятность выскальзывания из них дюбелей.

    Для этих целей — надёжной фиксации в кирпичных и бетонных стенах крепёжных изделий под большими весовыми нагрузками и были придуманы анкерные болты.

    По способу действия такие изделия делятся на два основных вида:

    1. Химические анкеры. Используют закладываемую в отверстие капсулу со специальным клеем, раздавливаемую при установке крепёжного изделия, которое надёжно удерживается после полимеризации клея. Недостатком этого способа является необходимость ожидания застывания клея. Достоинством — возможность использования не только в монолитных конструкциях стен, но и в пустотелых.
    2. Механические. В их основу положен принцип расклинивания или цангового расширения специальной металлической гильзы, надеваемой на болт или резьбовую шпильку с помощью распорной втулки при накручивании её по резьбе.

    В свою очередь, металлические анкеры также делятся на несколько типов:

    • Клиновой. При забивании анкера в отверстие клин, находящийся на внутреннем конце гильзы, раздвигает её края. В некоторых образцах расклинивание производится отдельным стержнем‑бородком, который затем вытаскивается из отверстия, а на его место закручивается шпилька с резьбой. Для этого типа анкеров обычно требуется точное соблюдение допусков на размеры отверстия.
    • Забиваемый. В таких конструкциях даже нет необходимости в наличии клина. В них используется специальная форма краёв выполненной из мягкого металла гильзы. При забивании её молотком в отверстие эти края деформируются, упираясь в его дно и, надёжно удерживая в нём саму гильзу. Это самый простой тип устройства, но для него требуется точное сверление отверстия как по глубине, так и по диаметру. Обычно такие анкеры используются для стен из монолитного бетона или природного камня.
    • Разжимной, или «бабочка». Относится к сквозному типу и может использоваться для тонкостенных и даже листовых материалов. Гильза имеет прорези по длине, не доходящие до краёв. Она при закручивании деформируется в средней своей части, раскрываясь в стороны лепестками с задней стороны.
    • Распорный — наиболее распространённый тип устройства. Он не требует строгого соблюдения допусков по глубине отверстия, а только по диаметру. Использует цанговый принцип расширения гильзы в задней её части при закручивании в неё конусовидной втулки. Применяется только для бетона или полнотелого кирпича.

    Для изготовления анкерного крепежа используют обычно высококачественные нержавеющие стали с дополнительным антикоррозийным покрытием. Как правило, он выполняется под метрическую резьбу от М6 до М30. Для анкерных соединений существуют нормативы по надёжности соединения на вырывное усилие и на срез. Они зависят от материала стен и глубины установки.

    А в этой статье рассказывается про пробковые настенные покрытия.

    Как установить анкерный болт?

    Для примера, рассмотрим как крепить анкер распорной конструкции в бетонной стене.

    1. Часто бетонные стены бывают покрыты штукатуркой. Для надёжного крепления анкерный болт должен находиться в слое бетона на определённой глубине, как правило, не менее 50 мм. Поэтому перед тек, как закрепить анкер, следует определить толщину штукатурки и выбрать соответствующую длину анкерной гильзы.
    2. Диаметр отверстия для распорного анкера должен быть довольно точным, так чтобы гильза заходила в стену с небольшим усилием. Следует соблюдать также и перпендикулярность отверстия. Глубина его должна быть чуть больше длины гильзы.
    3. Разметку отверстий необходимо выполнять как можно точнее. После установки и фиксации анкера вытащить его будет уже невозможно.
    4. Отверстие после сверления нужно тщательно очистить от пыли и крошек бетона. Это можно сделать ёршиком, пылесосом, баллончиком со сжатым воздухом или, просто продувая с помощью резиновой груши и трубочки.
    5. В подготовленное отверстие лёгкими ударами молотка забивается анкер. Если он не заходит без усилий, следует ещё раз пройти отверстие сверлом с небольшими покачиваниями.
    6. Когда гайка на наружном конце шпильки или головка болта достигла поверхности стены, можно начинать закручивать её ключом. После одного‑двух оборотов усилие обычно заметно увеличивается. Это говорит о том, что конусовидная втулка заходит в гильзу. Если для данного анкера на упаковке указано максимальное усилие закручивания, лучше всего воспользоваться динамометрическим ключом.

    В любом случае не стоит производить закручивание «до упора» во избежание разрушения материала стены. Особенно это касается лёгких, пористых или пенобетонов, а также кирпича.

  • Часто случается, что гайка или головка болта начинают при закручивании уходить вглубь, в слой штукатурки. Если это гайка на резьбовой шпильке, можно продолжить закручивание пока она не углубится полностью в стену, а крепление выполнить другой гайкой сверху. Болт же следует выкрутить и подобрать под него шайбу бόльшего диаметра.
  • В этом видео показаны примеры монтажа анкерных болтов (как крепить анкера различных видов).


    Встречаются и более экзотические конструкции анкерных крепёжных изделий, например, рамные, которые расклиниваются одновременно с двух концов, либо с отрывающейся головкой для антивандальной защиты.

    А статья про технические характеристики анкерных болтов.

    Для того чтобы обеспечить высокую надежность соединения, используя анкерный болт, важно не только правильно выбрать его по размерам и типу конструкции, но и знать, как правильно крепить такое изделие.

    Существует большое разнообразие анкерных болтов, отличающихся своим устройством и принципом действия, поэтому важно знать, как крепить анкер того или иного типа

    Анкерный болт классической конструкции обеспечивает надежное соединение не только за счет сил трения своей наружной поверхности со стенками посадочного отверстия, но также благодаря тому, что его распорная втулка увеличивается в диаметре при вкручивании в нее резьбового элемента. На надежность монтажа такого крепежного элемента оказывают влияние и прочностные характеристики материала строительной конструкции, что также следует учитывать.

    Для всего рассматриваемого крепежа сверло для выполнения монтажного отверстия подбирается соответственно диаметру анкера, за исключением анкерных болтов ударного типа.

    С гайкой

    Конструктивными элементами анкерного болта данного типа являются:

    • резьбовая шпилька, один конец которой выполнен в форме конуса, а на второй накручена гайка;
    • накрученная на шпильку распорная втулка (ее нижний конец имеет продольные прорези на боковой поверхности, которые формируют своеобразные лепестки).

    Анкер с гайкой подходит для сквозной установки в предварительно просверленное отверстие

    Надежная фиксация такого крепежного элемента обеспечивается за счет того, что лепестки распорной втулки разжимаются, что происходит при воздействии на них конусного конца шпильки. Чтобы конусный конец такого болта начал входить во втулку и разжимать ее лепестки, как раз и используется гайка.

    Монтажные параметры анкера с гайкой

    Крепят анкерный болт с гайкой в фундаменте или любой другой строительной конструкции из бетона, выполняя следующие действия:

    • сверлят отверстие, диаметр которого должен соответствовать размеру поперечного сечения распорной втулки;
    • тщательно очищают посадочное отверстие;
    • аккуратно забивают анкерный болт с гайкой при помощи молотка;
    • затягивая гайку, добиваются надежного крепления анкера.

    После того как установка анкерного болта закончена, можно скрутить с верхней части шпильки гайку и заняться монтажом требуемого предмета.

    Порядок установки анкерного болта с гайкой

    Выбирая изделия подобного типа, следует иметь в виду, что свою эффективность они демонстрируют только в том случае, если их крепить в прочных и полнотелых материалах (бетон, кирпич, природный камень и др. ). Производители, чтобы обеспечить высокую надежность и коррозионную устойчивость таких изделий, изготавливают их из высококачественной стали с цинковым покрытием.

    Усовершенствованной моделью анкерного болта данного типа является двухраспорный анкер, который за счет особенностей конструкции можно с успехом крепить не только в прочном бетоне, но и в пустотелых и пористых материалах. В таком болте имеется сразу две втулки, которые разжимаются в процессе закручивания резьбового элемента, создавая более надежное крепление в стене или фундаменте.

    Клиновые

    Анкер данного типа, распорная или клиновая втулка которого имеет укороченную длину, также представляет собой модификацию крепежного изделия с гайкой. Клиновым элементом, разжимающим такую втулку, является обратный конец резьбовой части болта, имеющий коническую форму.

    Глубина сверления под этот анкер должна быть больше минимальной глубину анкеровки, указываемой в технических характеристиках

    Большим преимуществом использования анкерных болтов клинового типа является то, что для их надежного крепления нет необходимости выдерживать точный диаметр посадочного отверстия, более того, его можно не очищать от строительной пыли. Такой болт крепят в посадочном отверстии, а его распорный элемент разжимается за счет закручивания гайки.

    С шестигранной головкой

    Резьбовая часть такого крепежного изделия – это классический болт, обратный конец которого также имеет коническую форму. Вкручиваясь в распорную муфту, такой болт разжимает ее своим коническим хвостовиком, обеспечивая надежное крепление изделия в стене или фундаменте.

    Крепить такой анкер следует, вставив и аккуратно забив в предварительно подготовленное и очищенное отверстие. Затем надо надежно закрепить болт, закрутив его шестигранную головку.

    Порядок установки анкерного болта с шестигранной головкой

    Болты данного типа, вместо шестигранной головки у которых может быть крюк или кольцо, используются для выполнения монтажных работ по бетону, камню и другим строительным материалам с плотной внутренней структурой.

    Ударные

    Анкерные болты данного типа состоят из:

    • полого металлического стержня, на верхней части которого выполнена резьба под крепежную гайку, а нижняя представляет собой распорную муфту с продольными прорезями на боковой поверхности;
    • ударного элемента (гвоздя), который при забивании в полый стержень как раз и обеспечивает разжимание его нижней части;
    • гайки и шайбы, которые нужны только для того, чтобы крепить при помощи такого болта требуемый предмет.

    Отверстие под ударный анкер выполняется сверлом чуть большего, чем сам анкер, диаметра

    Таким образом, чтобы правильно и надежно крепить такой болт в стене или другой строительной конструкции, надо не только вставлять его в посадочное отверстие, но и забивать в него ударный элемент, который и разожмет лепестки распорной муфты.

    С учетом того, что при монтаже такого болта возникают значительные ударные нагрузки, крепить его в пористых и непрочных материалах не рекомендуется.

    Монтаж ударного анкерного болта

    Четырехсегментные

    В конструкции такого анкерного болта не предусмотрена клиновая часть, а разжимание распорной муфты, разделенной продольными прорезями на четыре сегмента, происходит при вкручивании болта, который перемещает четырехгранный элемент в ее внутренней полости. Четыре лепестка, которые сформированы прорезями на боковой поверхности распорной втулки, изначально сжаты и образуют конусный наконечник такого болта. При вкручивании болта, который перемещает внутри распорной втулки резьбовой четырехгранный элемент, сегменты расширяются, что позволяет надежно крепить анкер в посадочном отверстии.

    Достаточно большое распирание ламелей этого анкера обеспечивает ответственное крепление в материалах различного типа

    Лепестки такого изделия раскрываются достаточно широко и происходит это очень аккуратно. Именно поэтому крепить его можно в пористых и даже пустотелых материалах. В качестве резьбового элемента, который обычно не поставляется в комплекте с таким анкерным изделием, может использоваться болт с обычной шестигранной головкой или болт, верхнюю часть которого венчает кольцо или крюк.

    Установка 4-сегментного анкера

    Забивные

    Забивной анкер – наиболее простое крепежное изделие анкерного типа, конструкция которого состоит из распорной втулки с внутренним отверстием конической формы. Для установки такого анкерного болта в требуемой точке строительной конструкции его необходимо забить в посадочное отверстие, а затем вкрутить в него резьбовой элемент, который и обеспечит разжимание лепестков втулки.

    Материалом для изготовления такого крепежа, процесс правильной установки которого можно посмотреть на видео, может выступать оцинкованная сталь или латунь.

    Крепление забивного анкера

    Винтовые

    Конструкция винтового крепежа, пользоваться которым очень просто, отличается от всех остальных изделий анкерного типа. Прорези на распорной втулке такого анкера, обеспечивающие ее разжимание в процессе монтажа, выполнены в ее средней части и имеют ослабленную конструкцию. Нижняя часть такой втулки – это гайка, в которую вкручивается болт анкера, сжимая ее по длине и обеспечивая разжимание лепестков.

    Винтовыми называют различные по конструкции анкера

    Процесс монтажа винтового анкерного болта также можно посмотреть на видео. Такой анкер можно крепить в «слабом» материале: пористом бетоне, кирпиче и др.

    Общие рекомендации

    Выбирая анкерные изделия для того, чтобы крепить деревянный брус, различные предметы на строительных конструкциях и решать других задач, важно исходить из материала, в котором такой крепеж будет устанавливаться, веса фиксируемого предмета и целого ряда других факторов. Важно также выбрать точку установки такого анкера и соответствующим образом подготовить отверстие для его монтажа.

    Анкерный крепеж отличается широкой универсальностью. Используя его, можно не только выполнять монтаж деревянного бруса на бетонных поверхностях, но также надежно крепить на последних предметы мебели и интерьера, обустраивать коммуникации и решать целый перечень других задач, связанных со строительством и ремонтом.

    Как правильно сделать расчет анкерного болта. WikiСтатья.

    Анкерный болт, клиновой анкер, рамный анкер - это эффективные крепёжные изделия, которые должны прочно закрепляться в несущем основании и удерживать прикрепляемую конструкцию.

    Для быстрого перехода на крепеж анкерной техники указываем доп.ссылки здесь:
    клиновой анкер, анкерный болт, с гайкой и крюком, рамный анкер

    Применение анкерного болта и возможные разрушения при эксплуатации

    Вот только несколько примеров применения анкеров:

    • установка металлической обрешётки или других конструкций к бетонной кирпичной поверхности
    • монтаж различных элементов к стене, которая представляет из себя сэндвич из нескольких по своей структуре и плотности оснований
    • надежное крепление конструкций, на которые подразумевается воздействие как на скручивание, так и на вырывание

    Подбирая тип и размер анкера, надо учитывать следующие факторы: характеристики несущей поверхности и ожидаемые нагрузки

    В первом случае возможны такие разрушения, когда анкер выдергивается вместе с куском стены из-за её хрупкости. Следовательно, при монтаже надо подбирать достаточно длинный анкерный болт, который нанизывает на себя длину хрупкого материала и прочно зафиксируется в плотном (бетон, кирпич).

    Например, нередко, вбив клиновой анкер на треть его длины в твердую рабочую поверхность, две третьи способны держать нагрузку от прикрепляемой конструкции (из газобетона, древесины). В то же время анкерный болт не имеет свободной длины и применяется для фиксирования, например, металлических листов до 5 мм, которые уже сами по себе создают большую нагрузку из-за удельного веса материала.

    Ниже приведена таблица для расчета клинового анкера, где учитывается толщина прикрепляемого элемента и необходимая глубина анкеровки, при которой крепёж будет выдерживать соответствующую вырывающую силу.

    Размер
    клинового
    анкера
    Резьба Длина
    анкера,
    мм
    max
    толщина
    прикрепл.
    материала,
    мм
    Диаметр
    сверла
    Глубина
    анкеровки,
    мм
    min
    вырывающая
    сила,
    kН (бетон В25)
    Вес
    1000 шт,
    кг
    6х40 М6 40 5 6 35 1,4 9,98
    6х60 М6 60 30 6 35 1,4 14,00
    6х80 М6 80 50 6 35 1,4 18,00
    8х50 М8 50 10 8 40 1,6 22,00
    8х80 М8 80 40 8 40
    3,3
    34,00
    8х90 М8 90 55 8 40 3,3 34,60
    8х105 М8 105 65 8 40 3,3 44,00
    8х120 М8 120 80 8 40 3,3 49,30
    10х65 М10 65 15 10 45 5,0 43,00
    10х80 М10 80 35 10 45 5,0 53,00
    10х95 М10 95 50 10 45 5,0 62,00
    10х120 М10 120 75 10 45 5,0 77,00
    10х130 М12 130 70 10 45 5,0 84,00
    12х100 М12 100 45 12 55 5,0 93,00
    12х120 М12 120 65 12 55 6,0 111,00
    12х135 М12 135 75 12 55 6,0 125,00
    12х150 М16 150 95 12 55 6,0 138,00
    16х105 М16 105 45 16 60 7,5 174,00
    16х140 М16 140 80 16 60 9,4 229,00
    16х180 М16 180 120 16 60 9,4 292,00
    16х220 М16 220 160 16 60 9,4 355,00
    20х160 М20 160 40 20 100 12,3 406,00
    20х200 М20 200 130 20 75 12,3 505,00
    20х300 М20 300 225 20 75 12,3 751,00

    Второй вид разрушения, который может встречаться при неправильном подборе типа и размера анкера, - это разрушение по телу крепежа. То есть происходит деформация самого анкера, когда его часть остается в стене, а другая — снаружи.

    Немаловажно здесь и качество материала, из которого изготовлен крепёж.

    Если нагрузки заведомо высокие или речь идёт об ответственном строительстве, лучше сразу рассматривать высокопрочные анкеры

    Много лет на рынке крепеж представлен в китайском и европейском исполнении. Разница колоссальная! Безусловно, есть множество конструкций, где применение наиболее доступных анкеров будет вполне достаточно. Если же Вы строите "для себя" или прописаны строгие требования по эксплуатации в заключенном Вами договоре на выполнение работ, то качественный крепеж будет надежен и гарантирует результат.
    На сайте ГОСКРЕП они представлены в разделе «Профессиональный крепёж / Анкеры».

    Расчеты при определении размера анкерного болта

    Итак, важно учитывать все нагрузки. Их разделяют на два типа: статические и динамические. К первым относим вес самой конструкции; вторым характерны импульсивные, ударные нагрузки, применимые в зависимости от протяженности по времени, точки приложения, направления.

    Для обеспечения надежности конструкции рабочая нагрузка на крепёж не должна превышать 25% от расчётной нагрузки на анкер (вырывание/срез).

    Рассмотрим самый простой пример.

    Необходимо повесить кухонный шкаф. Его масса вместе с духовкой, коробкой и всякой утварью составит 100 кг. Анкерный болт при этом необходим такой, чтобы выдержать нагрузку равной четырём массам этого шкафа:

    Р = m (масса, кг) × 4 (чтобы соблюсти правило выше) × g (Ускорение свободного падения = 9,81 м/с²)

    P = 100 кг × 4 × 9,81 м/с² = 3 924 кг х м/с²,
    а кг × м/с² = Н (Ньютон), что в итоге и составляет 3,924 кН

    Если несущая поверхность имеет трещины или иные допустимые повреждения, то вычисленную нагрузку надо умножить на 0,6. То есть один и тот же анкерный болт в плотной поверхности выдержит 3,924 kН, а с дефектами — только 2,35 kН.

    Чтобы вычислить нагрузку на узел, которую создает, например, подвешенный элемент массой m (кг) на расстоянии l (плечо силы, м), воспользуйтесь формулой

    M = m x g x l

    Технические характеристики крепежа из анкерной техники

    Ниже приведены таблицы для анкерного болта и клинового анкера, где указаны расчетные усилия на вырыв и срез в зависимости от материала несущей поверхности и диаметра крепежа.

    Технические характеристики клинового анкера

    Диаметр анкера, мм М6 М8 М10 М12 М16 М20
    Бетон В20
    без трещин
    Расчётное усилие
    на вырыв, kН
    4,20 6,00 10,70 13,30 23,30 33,30
    Расчётное усилие
    на срез, kН
    4,00 7,30 11,60 16,80 31,40 49,00
    Бетон В20 растянутая зона,
    с раскрывающимися
    трещинами
    Расчётное усилие
    на вырыв, kН
    2,20 3,30 6,00 8,00 16,70 20,00
    Расчётное усилие
    на срез, kН
    4,00 7,30 11,60 16,80 31,40 49,00

    Параметры монтажа клинового анкера

    Диаметр бура, мм М6 М8 М10 М12 М16 М20
    Глубина бурения, мм 55 65 70 90 110 130
    Глубина установки, мм 49 58 62 82 102 121
    Диаметр отверстия
    в прикрепляемой детали, мм
    7 9 12 14 18 22
    Момент затяжки, Нм 8 15 30 50 100 200
    Стандартное расстояние
    между анкерами, мм
    120 141 180 210 246 303
    min расстояние
    между анкерами, мм
    50 55 60 70 90 110
    стандартное расстояние
    до края, мм
    60 71 90 105 123 152
    min расстояние до края, мм 45 50 55 60 70 130

    Технические характеристики анкерного болта

    Размер анкера, мм М6,5 М8 М10 М12 М14 М16 М20
    Бетон В20 Расчётное усилие
    на вырыв, kН
    0,7 1,4 2,1 2,8 3,1 4,2 5,6
    Расчётное усилие
    на срез, kН
    1,1 2,5 4,5 7,3 8 8,8 10,5
    Кирпич М150 Расчётное усилие
    на вырыв, kН
    0,4 0,5 0,6 0,8 0,85 0,9 -
    Расчётное усилие
    на срез, kH
    0,65 1 1,2 1,6 1,7 1,8 -

    Третье разрушение характерно при неправильном выборе рамного анкера и других узлов, где возможна деформация по границе сцепления крепежа с базовым материалом, то есть анкер фактически выдергивается из отверстия под воздействием постоянных динамических нагрузок. В этом случае крепежу не хватает длины, чтобы прочно удерживать прикрепленную конструкцию, даже если её вес невелик.

    Из таблиц ниже Вы можете подобрать размер рамного анкера, зная толщину прикрепляемой конструкции, а также при наличии данных о нагрузках на вырыв или срез.

    Параметры монтажа анкерного болта

    Размер анкера, мм М6,5 М8 М10 М12 М14 М16 М20
    Диаметр резьбы, мм
    М5 М6 М8 М10 М10 М12 М16
    Диаметр бура, мм 6,5 8 10 12 14 16 20
    min глубина отверстия, мм
    40 50 60 70 75 80 90
    Отверстие в прикрепляемой детали, мм 7 9 11 13 15 17 21
    min толщина материала основания, мм 60 70 80 90 95 100 120
    Размер гайки под ключ, мм 8 10 13 15 15 19 24
    Критическое расстояние до края, мм 40 55 65 70 75 80 85
    Критическое осевое расстояние, мм 45 60 70 75 80 90 95
    Момент затяжки в бетоне, Нм 5 8 25 40 45 50 80
    Момент затяжки в кирпиче, Нм 2,5 4 12,5 20 22,5 25 -

    Технические параметры рамного анкера

    Размер рамного анкера MF 8 MF 10
    Диаметр бура, мм 8 10
    min глубина установки, мм 45 50
    min глубина отверстия, мм глубина установка + 5 см
    Момент затяжки, Нм 4 8
    Шлиц Pz 2 Pz 3
    Расчётная нагрузка в бетоне В20 на вырыв, kH 1,4 1,7
    на срез, kH 0,4 0,5
    Расчётная нагрузка в полнотелом кирпиче М150 на вырыв, kH 0,6 0,8
    на срез, kH 0,4 0,5
    Расчётная нагрузка в пустотелои кирпиче М150 на вырыв, kH 0,4 0,5
    на срез, kH 0,2 0,3
    Расчётная нагрузка в ячеистом бетоне В3,5 на вырыв, kH - 0,1
    на срез, kH - 0,1

    Итак, чтобы ответить на вопрос «как правильно подобрать анкерный болт», надо учесть материал и особенности поверхности, к которой прикрепляется метиз, и нагрузки, их характер воздействия на узел. А данные таблиц и формулы в данной статье помогут сделать элементарные расчеты.


    якорей! Как вставить анкеры в стену

    «Как ввернуть анкерные винты в стену?» - WYSK Reader Norma

    NV: Отличный вопрос, а потом еще немного Нормы… кстати, мне очень нравится ваше имя! А теперь вернемся к делу. Многие из нас не только не знают, как устанавливать анкеры, но и какие из них использовать! Пластиковая втулка, саморезы, колышки, болты молли и т.д. УГХ!

    Прежде всего, мы заботимся о том, чтобы установить их правильно, чтобы все, что мы вешаем, не попало на пол кусками (или на вашу голову, когда вы спите под ним в постели ... это случилось с моим другом), в то время как наименьшее количество повреждений наших стен.Сложная задача, если вы не разбираетесь в якорях, поэтому давайте познакомимся с якорями.

    Как работает якорь?

    Вообще говоря, анкеры расширяются и «врезаются» в стену, когда вы ввинчиваете в нее винт, создавая анкерную точку для надежного подвешивания. Без них гвоздь или шуруп просто крутились и вылетали из стены.

    Прежде всего, мы заботимся о правильной установке анкеров, чтобы все, что мы вешаем, не упало на пол кусками… или на вашу голову.

    А что, если у меня стены оштукатурены?

    Стены из обрешетки и штукатурки не выдерживают типовых пластиковых анкеров. Требуются тумблерные или молли-болты. Обязательно используйте те, которые достаточно длинные, чтобы зайти за штукатурку и планку. Потребуется просверлить отверстие с помощью сверла для каменной кладки, подробнее об установке коленчатых и молли-болтов ниже.

    Какой анкер для чего?

    Анкеры рассчитываются по весу, поэтому то, что вы вешаете, будет определять, какой анкер использовать.Часто продукт поставляется с собственным подвесным оборудованием. Но если это не так, выберите анкер, соответствующий весу или «долгу» того, что вы вешаете.

    Общие практические правила…

    • Для легких условий эксплуатации, менее 10 фунтов (например, вешалка для бумажных полотенец), используйте пластиковые анкеры
    • Для средних условий, от 10 фунтов до 25 фунтов (например, металлический карниз для штор с тяжелой драпировкой), используйте самосверлящие ( резьбовые) анкеры
    • для тяжелых условий эксплуатации, от 25 до 50 фунтов (т. е. для шкафа), используйте болт молли или рычаг.е. кронштейн для телевизора с плоским экраном), прикрутите прямо к стойке, добавьте болты-откидные болты для дополнительного крепления в зависимости от того, где находится объект на стене

    ПОДОЖДИТЕ: Прежде чем продолжить, позвольте мне заявить, что существуют десятки типов анкеров там - слишком много, чтобы обсуждать. Я выбрал четыре самых распространенных типа анкеров, которые удовлетворят потребности как в легких, так и в тяжелых подвесах.


    Как поставить анкеры в стены

    Якорь с пластиковой гильзой (неумышленный каламбур)

    • Отметьте точку подвеса карандашом
    • Возьмите набор гвоздей, шило или гвоздь и молотком забейте «пилотное отверстие» в стене
    • НЕ делайте отверстие шире, чем анкер
    • Поместите анкер над отверстием и сильно вдавите его, пока он не будет на одном уровне со стеной

    Примечание. закрепите якорь в стене, и он не войдет полностью, не пытайтесь разбить его заподлицо.Вы, вероятно, попали в гвоздь. В этом случае якорь не нужен. Вместо этого используйте грубый шуруп для гипсокартона и закрепите его прямо в стойке.

    Самосверлящий (резьбовой) Анкер для раковины A

    • Отметьте точку подвеса карандашом
    • Ударьте заостренным концом анкера в стену с помощью молотка
    • Как только наконечник окажется в гипсокартоне с помощью отвертки ввинтите анкер заподлицо со стеной

    Установите болт Молли (полая стена) Анкер

    • Для болтов с острым концом проделайте пилотное отверстие (как описано выше) затем вбейте молли в стену, пока головка не будет на одном уровне со стеной
    • Для болтов молли без заострения просверлите отверстие в стене с помощью сверла рекомендуемого размера (для штукатурных стен сверление отверстия - лучший метод, независимо от того, какой тип анкера)
    • Затяните болт в втулке молли (это приведет к расширению молли и захвату за стену)
    • После затяжки вытащите винт из втулки; Теперь вы можете подвесить свой объект через это закрепленное отверстие с помощью этого болта

    Установить болт с откидной головкой Анкер

    Примечание. Болты с откидной головкой следует использовать только для подвешивания тяжелых предметов, подходящих для этого типа анкера.Это означает, что у него должен быть кронштейн, который работает с тумблером и может закрыть отверстие, которое он делает в стене.

    • Отметьте точку подвешивания карандашом
    • Просверлите отверстие, используя сверло рекомендованного размера (ширина коленчатых концов)
    • Проденьте болт через отверстие в том, что вы вешаете (например, в кронштейн), затем резьба на рычаге так, чтобы его концы были обращены к головке винта
    • Сожмите переключатель в закрытом положении и вбейте болт вместе с переключателем и всем остальным в стену
    • Затяните болт, потянув назад за резьбу болта до тех пор, пока переключатель не захватит заднюю часть со стены; затяните до плотного прилегания


    Важные вещи, которые нужно знать…

    • Если объект очень тяжелый, сама стена может разрушиться до того, как будет зафиксирован анкер.
    • Если сверлить в стене, не сверлите прямо рядом с розетка или вилка, чтобы не задеть проводку
    • При сверлении в ванной комнате или примыкающей к одной стене помните, где находятся смесители, чтобы не задеть водопроводную трубу

    Теперь вы готовы повесить купленную полку. месяцев назад… якоря трепещут!


    Есть вопрос «Сделай сам»? Спросите эксперта!

    Если у вас есть вопрос по ремонту, техническому обслуживанию или улучшению дома своими руками для Нормы, сейчас у вас есть шанс спросить эксперта и получить от нее ответ.Ваш животрепещущий вопрос может стать «звездой» предстоящей колонки Fix-It Friday .

    Добавьте свой вопрос в раздел комментариев ниже или отправьте его по электронной почте Women, которых вы должны знать.

    Fix-It Friday - эксклюзивная редакционная серия Women You Should Know®, созданная опытным ветераном домашнего благоустройства Нормой Валли, , бывшей ведущей программы Discovery Home Channel « Toolbelt Diva» и шоу на Сириусе Спутниковое радио с таким же названием.Еженедельная колонка призвана вдохновить женщин - воинов выходного дня, начинающих мастериц и даже опытных мастеров-мастеров - с уверенностью и энтузиазмом браться за ремонт и техническое обслуживание дома.

    Лучшие анкеры для гипсокартона: 4 типа стеновых анкеров

    Фото: istockphoto.com

    Гипсокартон, состоящий из прессованного гипса (мягкий сульфитный минерал), создает удивительно гладкие стены. Однако вставьте в него гвоздь или винт, и он может рассыпаться, что часто приводит к ослаблению крепежа и падению подвешенного предмета на пол.Решением является использование анкеров для гипсокартона, которые предназначены для размещения внутри или за панелью гипсокартона, создавая давление, которое фиксирует анкер на месте.

    Перед тем, как взять старый анкер для гипсокартона, тщательно подумайте о том, какая опора вам понадобится для предмета, который вы собираетесь повесить на стену. Это поможет вам сузить диапазон вариантов. Для этого типа оборудования существует четыре основных типа, которые в значительной степени отличаются весом, который они способны удерживать. Чтобы узнать больше о каждом типе и увидеть наши главные рекомендации, продолжайте читать.

    1. LIGHT-DUTY PICK: Ребристый пластиковый дюбель Qualihome для гипсокартона
    2. MEDI-DUTY PICK: TOGGLER SnapSkru Самосверлящиеся анкеры для гипсокартона
    3. VERSATILITY PICK
    4. PLATILITY PICK: Болт Glarks -DUTY PICK: Hillman Group 370054 Болты с рычагом

    Знать необходимую удерживающую способность

    Анкеры для гипсокартона бывают различных конструкций, размеров и удерживающей силы (максимальный вес объекта, который можно безопасно повесить).Хотя производители не обязаны указывать удерживающую способность своих анкеров, многие это делают либо на упаковке, либо в прилагаемой документации. Кроме того, основные типы анкеров для гипсокартона связаны с диапазоном удерживающей силы (см. Описания отдельных анкеров ниже). Всегда используйте якорь, сила удерживания которого соответствует или превышает вес предмета, который вы хотите повесить.

    Выбор правильного размера для шурупов и сверл

    Анкеры для гипсокартона можно приобрести отдельно от винтов, которые они удерживают на месте, но если у вас нет шурупов правильного размера, будет разумно покупать анкеры. широкий выбор винтов под рукой.Если вы предпочитаете приобретать анкеры и винты отдельно, вы найдете нужный размер винта на упаковке. Если для выбранного типа анкера требуется предварительно просверленное пилотное отверстие, вы также найдете сверло соответствующего размера на упаковке.

    Общие сведения о типах анкеров для гипсокартона

    Фото: istockphoto.com

    1. РАСШИРИТЕЛЬНЫЕ АНКЕРЫ ДЛЯ СУХОЙ СТЕНЫ

    Верные своему названию, распорные анкеры распространяются для создания плотного соединения со стеной и предназначены для удержания легких Предметы.Стержень анкера (конический конец) разделен пополам. Для установки в стене просверливается пилотное отверстие, в него вставляется анкер, а затем с помощью молотка слегка ударяется по головке анкера заподлицо со стеной. Когда шуруп вставляется в анкер, разделенные концы стержня расширяются, расширяясь и оказывая давление на внутреннюю часть гипсокартона, чтобы надежно удерживать его.

    Расширительные анкеры:

    • Часто изготавливаются из пластика, но также могут изготавливаться из нейлона или металла с цинковым покрытием.
    • Доступный, в среднем от 0,03 до 0,20 доллара за анкер, в зависимости от размера.
    • Простота установки и удобство использования.
    • Вмещает от пяти до 25 фунтов, в зависимости от марки и размера (более крупные анкеры выдерживают больший вес).
    • Не подходит для потолочного гипсокартона, так как давление вниз может вызвать выскальзывание анкера.

    2. РЕЗЬБОВЫЕ АНКЕРЫ ДЛЯ СУХОЙ СТЕНЫ

    Анкеры для гипсокартона с резьбой, также называемые «самосверлящими» или «самонарезающими», изготавливаются из твердого нейлона или металла и способны удерживать более тяжелые предметы.Они имеют острые заостренные стержни, которые можно вкручивать в стену без предварительного просверливания отверстия с помощью отвертки или шуруповерта. Как только анкер находится в стене, вставляется шуруп, который заставляет стороны анкера расширяться и плотно прижимать анкер к гипсокартону.

    Они имеют следующие атрибуты:

    • Удерживающая сила от 25 до 75 фунтов, в зависимости от размера.
    • Саморез; пилотное отверстие не требуется.
    • Стоимость от 0,25 до 0,40 доллара за анкер, в зависимости от марки и размера.
    • Легко устанавливается с помощью отвертки или шуруповерта.
    • Не подходит для потолков.

    3. БОЛТЫ MOLLY

    Эти анкеры для полых стен с металлической гильзой, известные как «болты молли» или просто «молли», обеспечивают удерживающую способность среднего веса, но обладают уникальной особенностью - возможностью удаления винт и вставьте его, если потребуется в будущем.

    Вот как это работает: в гипсокартоне просверливается пилотное отверстие, а затем в отверстие вставляется анкер.На нижней стороне головки анкера есть острые металлические наконечники, которые протыкают поверхность гипсокартона. Когда винт вставлен в анкер, каждый поворот винта заставляет стержень анкера сжиматься (в продольном направлении), в то время как он расширяется в сторону. При правильной установке винт можно вынуть из анкера, который надежно удерживается в стене, а затем снова вставить. Это очень удобно, если вы заменяете предметы на одном месте, например держатели для туалетной бумаги.

    Эти анкеры:

    • Имеют удерживающую силу от 25 до 55 фунтов., в зависимости от размера.
    • Требуется предварительно просверленное отверстие.
    • Имеют постоянно прикрепленный хвостовик, но винт можно вынуть.
    • Может использоваться в потолках из гипсокартона для легких предметов, таких как дымовые извещатели.
    • Стоимость от 0,25 до 0,40 доллара за анкер, в зависимости от марки и размера.

    4. ПЕРЕКЛЮЧАТЕЛЬНЫЕ БОЛТЫ

    Если вам нужна серьезная удерживающая сила, выберите коленчатые анкеры, которые бывают разных размеров, конструкций и материалов, включая металл и пластик.

    Традиционные металлические коленчатые болты - самые прочные из всех, но их не так просто установить, потому что они требуют сверления отверстия, которое примерно в три раза шире диаметра болта (необходимого для вставки анкера). В них анкер имеет одну или две планки (или крылья), которые при установке плоско складываются относительно болта. После того, как он вставлен, быстрый поворот болта ослабляет крылья, заставляя их расширяться наружу. Когда болт затягивается отверткой, крылья втягиваются внутрь, образуя прочную перпендикулярную скобу вдоль задней стороны гипсокартона.Сложность установки состоит в том, чтобы удерживать болт в центре отверстия во время его затяжки. Чтобы сделать это правильно, потребуется некоторая практика и терпение, но как только вы это сделаете, вы будете впечатлены сильной удерживающей силой. Более вероятно, что сама стена выйдет из строя до того, как выйдет из строя болт.

    Крылатые пластиковые анкеры (новые дети в блоке) имеют пластиковые «крылышки», которые плотно складываются вместе, поэтому анкер можно вставить в предварительно просверленное отверстие. После того, как якорь встал на место, через отверстие проталкивается палочка (входит в комплект), чтобы расширить крылья на задней стороне.Затем вставляется шуруп, который плотно прижимает крылья к тыльной стороне гипсокартона.

    Краткое описание поворотных болтов:

    • Максимальное удерживающее усилие для металлических рычагов составляет 100 фунтов, в зависимости от размера; Пластиковые клеванты с крыльями имеют удерживающую способность до 20 фунтов в зависимости от размера.
    • На потолках можно использовать как металлические, так и пластиковые переключатели с удерживающей способностью 1/3 от указанной для стен, до максимум 15 фунтов. Гипсокартон может отделиться от балок потолка при более тяжелом весе.
    • Металлические рычаги сложно удерживать на уровне стены во время установки.

    Наш лучший выбор

    Наши лучшие анкеры для гипсокартона неизменно превосходны при использовании в домашних условиях и являются фаворитами среди домашних мастеров. Если не указано иное, указанные удерживающие способности относятся к стандартному гипсокартону толщиной 1/2 дюйма.

    Фото: amazon.com

    Для надежной поддержки в легких условиях (до 15 фунтов) положитесь на ребристый пластиковый анкер для гипсокартона Qualihome. Он поставляется с 201 шт. (100 пар анкеров и винтов), так что у вас под рукой будет много анкеров.Стержни анкера разделены, что позволяет им расширяться (с помощью винта) для надежного крепления.

    Фото: amazon.com

    Самосверлящиеся анкеры для гипсокартона TOGGLER SnapSkru, изготовленные из стеклонаполненного нейлона, достаточно жесткие и достаточно острые, чтобы вкручивать их в гипсокартон без предварительно просверленных отверстий. Самоделкам нравится их простота использования и, в частности, их огромная удерживающая способность. Каждый Secure SnapSkru вешает предметы весом до 45 фунтов. Пакет анкеров с резьбой содержит 50 анкеров и 50 винтов.

    Фото: amazon.com

    Для универсальности в категории болтов Molly выберите набор Glarks Heavy Duty из оцинкованной стали для болтов Molly. Он поставляется с 42 анкерами шести размеров и предназначен для использования на гипсокартоне 1/2 дюйма, 5/8 дюйма и 3/4 дюйма (два размера анкера для каждой толщины гипсокартона). Изготовленный из оцинкованной углеродистой стали, самый большой из этих стеновых анкеров втулочного типа надежно удерживает предметы весом до 50 фунтов при установке в гипсокартон толщиной 3/4 дюйма. Самые маленькие анкеры выдерживают до 18 фунтов в гипсокартоне 1/2 дюйма, а анкеры среднего размера выдерживают до 25 фунтов в гипсокартоне 5/8 дюйма.Вы найдете эти моллинезии подходящими для подвешивания вешалок для верхней одежды, зеркал и других предметов среднего веса.

    Фото: amazon.com

    Имея удерживающую способность до 55 фунтов, сложно превзойти Hillman Group Toggle Bolts для установки стеллажей и других предметов среднего веса. Вы также можете использовать эти переключатели, чтобы подвесить к потолку предметы весом до 13 фунтов. Благодаря своей исключительной прочности и универсальности, а также косвенно благодаря безупречной репутации Hillman как, возможно, ведущего производителя крепежных изделий в Америке, эти болты с шарнирным соединением часто встречаются в ящиках для инструментов и поясах для инструментов домашних мастеров и профессионалов.

    Выбор правильного крепежа - Старый дом

    В этом нет никаких сомнений. Прикрепить что-то к гипсокартону сложно, когда оно должно проходить между шпильками. Оштукатуренные стены и пустотные двери - тоже не пикник для работы. Эти поверхности разделяют пространство, а не поддерживают вес. Но, к счастью, есть якорь практически для любой работы, о которой вы только можете подумать. Многие из них представлены в комплекте ниже. Соберите свою коллекцию, и вам не нужно будет каждый раз бегать в магазин, когда появится работа.См. Стр. 60, чтобы узнать, какой крепеж использовать для наиболее распространенных работ по дому.

    Расширяющиеся пластиковые втулки

    Доступно несколько разновидностей, они хорошо подходят для легких и средних нагрузок. Анкеры, подобные синей версии, не расширяются в достаточной степени, чтобы хорошо зацепиться за гипсокартон; они лучше работают с штукатуркой и лучше всего с кладкой. Якоря, предназначенные для расправления «крыльев», менее подвержены отходу.

    Для установки : Просверлите отверстие, обеспечивающее плотную посадку втулки.Вам нужно будет постучать по нему молотком, пока фланец анкера не упрется в поверхность. Закрепите, ввинтив винт в втулку. В зависимости от размера для втулок можно использовать винты №4, №6 или №8.

    Вешалки и гвозди для рамок

    Хорошо иметь под рукой набор из них разных размеров. Большие версии, установленные с угловым гвоздем, могут выдерживать до 20 фунтов. Для более тяжелых грузов используйте плоский крюк и анкер.

    Зеркальные зажимы

    Г-образные пластиковые фиксаторы для установки настенных зеркал.

    Болты Молли

    Они не так просты в использовании, как другие анкеры для гипсокартона, но их все же хорошо иметь под рукой при средних и высоких нагрузках. Остроконечные молли можно забить молотком. Варианты без острия требуют монтажного отверстия и хорошо работают в старых стенах из оштукатурки.

    Для установки : Установите круглый фланец заподлицо с поверхностью стены, нажав на головку винта. Поверните винт так, чтобы "грибовидная" втулка с прорезью упиралась в поверхность задней стенки.Следите за тем, чтобы не перетянуть; Вы поймете, что это происходит, если фланец анкера начнет вдавливать поверхность штукатурки или гипсокартона. Когда молли закрепится, открутите болт и замените его предметом на месте.

    Анкеры врезные распорные

    Эти простые в использовании застежки лучше всего подходят для легких нагрузок.

    Для установки : Постучите острым концом и плоским стержнем по стене, пока верхний фланец не будет на одном уровне с поверхностью стены. Установите элемент, ввинтив винт №6 в отверстие фланца.

    Пустотные дверные анкеры

    Эти миниатюрные болты Molly выдерживают легкие и тяжелые нагрузки в пустотелых дверях и обшивке толщиной 1/4 дюйма. Также доступны пластиковые версии.

    Для установки : Используйте ту же технику, что и для стандартных болтов молли.

    Стопорный болт

    Металлические стяжные болты могут выдерживать большие нагрузки в гипсокартоне, гипсе и пустотных бетонных блоках. Пластиковые версии выдерживают средние нагрузки на гипсокартон и штукатурку.

    Для установки: Просверлите в стене отверстие достаточного размера для установки переключателя. Наденьте закрепляемый элемент на болт, затем вставьте рычаг и затяните. После установки пластиковый болт можно обрезать заподлицо с гайкой.

    Линия под нагрузкой:

    Light: Менее 10 фунтов.

    Средний: 10 фунтов. до 25 фунтов.

    Тяжелый: 25 фунтов. до 50 фунтов

    Муфта пластиковая раздвижная

    Для чего лучше всего подходит застежка...?

    При выборе анкера для гипсокартона, штукатурки, пустотных дверей и обшивки всегда лучше ошибиться в сторону высоких нагрузок. При выполнении некоторых работ по креплению (например, подвешивание большой фоторамки или доски объявлений) вы можете распределить нагрузку, используя более одного анкера. Если вы раньше не использовали конкретный анкер, попробуйте установить его на обрезке гипсокартона или фанерной панели.

    РАМКИ ДЛЯ ИЗОБРАЖЕНИЙ (до 20 фунтов)

    Гипсокартон: Крючок для гвоздя

    Штукатурка: Крючок для гвоздя

    Полая дверь: # 6 1/2 дюйма.винт с полукруглой головкой

    ТЯЖЕЛОЕ ИЗОБРАЖЕНИЕ

    Гипсокартон: Анкеры для ввинчивания с плоским крюком

    Штукатурка: Пластиковая втулка, винт №6 или №8 с полукруглой головкой и крючком для плоского крепления

    Пустотная дверь: Ввинтить раму для фотографий или доски объявлений и в анкеры для пустотелой двери как минимум в двух местах

    ДЫМОВАЯ СИГНАЛИЗАЦИЯ ИЛИ ДВОРНОЙ ЗВОНОК

    Гипсокартон: Анкеры для ввинчивания или вставки

    Штукатурка: Пластиковые втулки, винты # 6 с полукруглой головкой

    Пустотная дверь: Винты с полукруглой головкой и анкеры для пустотелых дверей

    Вешалка для полотенец

    Гипсокартон: Ввертные анкеры, болты молли или коленчатые болты

    Штукатурка: Болты Молли или болты

    Пустотная дверь: Пустотелый дверной анкер

    ЛЕГКАЯ ПОЛКА

    Гипсокартон: Анкеры для ввинчивания

    Штукатурка: Пластиковые втулки для винтов №8

    Пустотная дверь: Пустотелый дверной анкер

    СТЕЛЛАЖ ДЛЯ ТЯЖЕЛЫХ УСЛОВИЙ

    Гипсокартон: болтов Molly или коленчатых болтов

    Гипс: Болты Молли или коленчатые болты

    Дверь пустотелая: Не рекомендуется

    НАСТЕННЫЙ СВЕТИЛЬНИК

    Гипсокартон: Анкеры для ввинчивания

    Штукатурка: Пластиковые рукава, # 8 X 1 дюйм.винты с полукруглой головкой

    Дверь пустотелая: Не применимо

    НАСТЕННОЕ ЗЕРКАЛО (до 20 фунтов)

    Гипсокартон: Анкеры # 6 1 1/2 дюйма винты с полукруглой головкой и зажимы для зеркала

    Штукатурка: Пластиковые рукава, # 6 1 1/2 дюйма винты с полукруглой головкой и зажимы для зеркала

    Пустотная дверь: Пустотные дверные анкеры, зеркальные зажимы и зеркальная мастика

    ОПОРЫ СТЕРЖНЕЙ

    Гипсокартон: болтов Molly или коленчатых болтов

    Гипс: Болты Молли или коленчатые болты

    Дверь пустотелая: Не применимо

    НАСТЕННОЕ ЗЕРКАЛО (более 20 фунтов.)

    Гипсокартон: Анкеры для ввинчивания или болты с зеркальными зажимами и зеркальной мастикой

    Штукатурка: Болты Molly с зажимами для зеркала и зеркальной мастикой

    Пустотная дверь: Пустотные дверные анкеры, зеркальные зажимы и зеркальная мастика

    Анкер пластичный крылатый

    Где найти

    Бренды ITW

    Dept TH799, 226 Gerry Dr

    Wood Dale, IL 60191

    www.itwbrands.com

    800 / 727-5633

    Mechanical Plastics Corp

    Dept. TH799, Box 554

    444 Saw Mill River Rd

    Элмсфорд, Нью-Йорк 10523

    www.toggler.com

    914 / 347-2727

    Plasplugs Inc

    Dept. TH799, 780 Vassar Ave

    Лейквуд, Нью-Джерси 08701

    www.plasplugs.com

    732 / 901-1400

    Как использовать и устанавливать анкеры для гипсокартона: советы профессионалов

    Итак, у вас есть несколько предметов, которые можно повесить, но вы не хотите, чтобы они в конечном итоге упали со стены и разлетелись на миллион частей? Какой-нибудь анкер для гипсокартона, вероятно, станет вашим лучшим другом.Обычно у вас есть анкеры с пластиковыми втулками, саморезные анкеры с резьбой, болты молли и анкеры с шарнирными болтами. Все они выполняют одну и ту же общую задачу, расширяя гипсокартон, надкусывая или захватывая его. Если вам интересно, как использовать или установить анкеры для гипсокартона, у нас есть для вас основы.

    Какой анкер для гипсокартона выбрать?

    Как правило, выбор анкера для гипсокартона зависит от веса предмета, который вы хотите повесить. Хотя на самом деле существует множество типов анкеров для гипсокартона, некоторые из них встречаются чаще, чем другие.Для краткости мы остановимся на некоторых наиболее распространенных типах.

    • Менее 10 фунтов: анкер с пластиковой муфтой
    • От 10 до 25 фунтов: самосверлящие резьбовые анкеры для гипсокартона
    • От 25 до 50 фунтов: болты с защелкой, болты молли или традиционные коленчатые болты
    • Более 50 фунтов: болты с защелкой, коленчатые болты , или ввинтить в настоящую шпильку

    Есть некоторые анкеры для гипсокартона, рассчитанные на 100 фунтов и более. Используйте их осторожно и проверьте их, прежде чем вешать на них дорогие предметы.

    Как использовать анкер для гипсокартона

    Установка анкера с пластиковой гильзой

    • Карандашом отметьте точку, где вы хотите повесить то, что вы пытаетесь повесить.
    • Просверлить / проделать пилотное отверстие. Для этого вы можете использовать любые инструменты, хотя вам нужно сделать пилотное отверстие меньше, чем ширина анкера. Если пилотной биты нет в комплекте, на упаковке будет указано, какой размер использовать.
    • Вставьте анкер в пилотное отверстие и ударьте по нему до тех пор, пока головка анкера не будет на одном уровне со стеной.Лучше всего использовать резиновый молоток, но подойдет и небольшой гвоздодер.
    • Используйте отвертку, чтобы установить винт. Вы можете использовать упражнение, но действуйте медленно, чтобы не переусердствовать.

    Установка самосверлящего резьбового анкера

    • Отметьте точку подвеса.
    • Резиновым молотком или молотком слегка вбейте анкер в стену, пока не доберетесь до резьбы.
    • С помощью отвертки вкрутите анкер в стену, пока его головка не будет на одном уровне с гипсокартоном.Опять же, если вы решите использовать дрель, действуйте медленно и будьте осторожны.
    • Установите винт на нужную глубину с помощью той же отвертки или дрели.

    Анкеровка с помощью болтов Molly

    Обычно у вас есть два варианта, когда дело доходит до болтов Molly или «анкеров для полых стен»: заостренные и не заостренные. Анкеры с тупым концом без заострения требуют, чтобы вы просверлили пилотное отверстие в гипсокартоне. Заостренные наконечники не требуют пилотного отверстия; вы можете просто вставить их на место молотком. Вы также можете найти болты с зазубринами.Эти зазубрины захватывают поверхность гипсокартона и не позволяют анкеру проворачиваться в отверстии.

    • Отметьте место, где вы хотите повесить вещи.
    • Если требуется пилотное отверстие, просверлите его. Проверьте упаковку, чтобы узнать, какой размер вам понадобится для пилотного отверстия.
    • После установки затяните болт в втулке молли. Это заставит ножки расшириться и схватить другую сторону гипсокартона.
    • После затягивания болта молли вытащите винт из втулки и свесьте прямо с головки винта.

    Установка анкера для гипсокартона с поворотным болтом

    Если вам нужно повесить более тяжелые предметы, но вы не можете найти стенной гвоздь, на который можно было бы повесить его, можно спасти положение с помощью анкерных болтов. Конечно, есть несколько вещей, о которых нужно знать, прежде чем начать. Во-первых, вам придется просверлить отверстие, через которое проходят переключатели. Для этого потребуется отверстие, ширина которого превышает ширину головки винта, поэтому болты с шарнирным соединением действительно могут использоваться только в сочетании с кронштейном, который закроет отверстие.Кроме того, хотя эти анкеры для гипсокартона могут выдерживать изрядный вес, ваш мягкий гипсокартон выйдет из строя, если вы возьмете на него слишком большой вес.

    • Отметьте точку подвеса.
    • Просверлите отверстие достаточно большого размера, чтобы через него мог проскользнуть коленчатый болт в сложенном положении. Инструкции производителя на боковой стороне коробки с коленчатыми болтами должны дать вам необходимые спецификации для ширины сверл.
    • Вставьте болт в кронштейн, который вы будете прикреплять к стене. Затем навинтите рычаг на болт так, чтобы наконечники были обращены к головке винта.
    • Сожмите рычаг и вставьте рычаг и болт в стену. Когда переключатель откроется с обратной стороны гипсокартона, он откроется и зацепится за стену.
    • Затяните болт до плотной посадки.

    Установка Snaptoggles

    Мы любим Snaptoggles даже лучше, чем болты Molly или болты переключения. Причина проста - вы можете вывернуть болт и снова вставить его при необходимости. Это дает огромное преимущество перед традиционными болтами. По нашему мнению, они также устанавливаются проще, чем болты Молли, хотя для этого нужно выполнить несколько шагов:

    • Просверлить отверстие правильного размера.
    • Проденьте металлический канал Snaptoggle через отверстие.
    • Сожмите концы ремней и потяните одной рукой, пока металлический канал не окажется позади стены.
    • Другой рукой затяните колпачок вдоль ремней, пока фланец колпачка не будет на одном уровне со стеной.
    • Держите большой палец между ремешками у стены, толкая большим пальцем из стороны в сторону, отстегивая ремни на уровне фланца колпачка.
    • Вуаля - поместите предмет, вставьте обработанный болт и затяните до плотного прилегания.

    Что делать, если отверстие под анкер в гипсокартоне слишком велико?

    Иногда вы случайно просверлите отверстие под анкер в гипсокартоне. В этом случае у вас есть несколько вариантов:

    • Возьмите более крупный анкер для гипсокартона
    • Примените шайбу, если используете стандартный болт с шарнирным соединением
    • Если вы используете анкер с резьбой и болт или винт кажутся слишком маленькими, возьмите больший один и посмотрите, сможете ли вы получить надежную посадку.

    Конечно, вы можете избежать большинства этих проблем, следуя указаниям для рекомендованных битов.Мы также рекомендуем сверлить как можно прямее и не «расширять» отверстие при сверлении. Это сохраняет все в намеченном размере. Если вы просверлите слишком большое отверстие, вы рискуете позволить анкеру для гипсокартона проворачиваться, когда вы вставляете шуруп.

    Какой размер направляющего отверстия лучше всего подходит для анкеров для гипсокартона?

    Самое замечательное в анкерах для гипсокартона то, что они в значительной степени говорят вам, какой размер отверстия следует просверлить. Для рекомендуемых нами анкеров Snaptoggle и FlipToggle необходимо сверло диаметром 1/2 дюйма.Для саморезов для гипсокартона можно вообще отказаться от сверла.

    Обратите внимание на обратную сторону упаковки и купите лучшее сверло в магазине, когда вы получите анкеры для гипсокартона.

    Насколько глубоко просверлить направляющие отверстия для анкеров для гипсокартона

    Имея дело с любым типом анкера для гипсокартона, требующим предварительного сверления, вам действительно нужно беспокоиться только о нескольких вещах. Во-первых, вы рядом со стойкой или просто просверливаете полость в гипсокартоне? Во-вторых, вы сверляете внешнюю блочную стену или есть другие потенциальные препятствия?

    Как правило, вам нужно только пройти через гипсокартон - это очень простой и быстрый процесс.Если, однако, вам придется иметь дело с гвоздиком, вы можете выбрать анкер, который также может при необходимости врезаться в древесину. Вы должны убедиться, что глубина вашего отверстия соответствует анкерному креплению для гипсокартона, по крайней мере, с дополнительной 1/8 дюйма, чтобы учесть любое выступание винта сзади.

    При работе с внешними блочными стенами рекомендуется попытаться подобрать хотя бы одну сторону полосой обшивки. Мы обнаружили, что 3-дюймовые винты Tapcon отлично удерживают блочные стены, если вы следуете инструкциям и правильно их устанавливаете.

    Случайные забавные факты

    • Ваш гипсокартон выйдет из строя раньше, чем подавляющее большинство анкеров для гипсокартона. Дело в том, что вам, вероятно, не следует использовать анкеры для гипсокартона для крепления вашего нового 65-дюймового UHD-телевизора к стене. Вы захотите найти карнизы для этого проекта, иначе вас ждет очень печальный день.
    • Анкеры для гипсокартона бывают различной длины. Вам будет полезно знать, какой на самом деле толщина вашего гипсокартона, чтобы вы могли соответствующим образом планировать.
    • Существуют направляющие для измерения сверл.Если вы не знаете размер своего анкера, вы можете использовать руководство по измерению сверл, чтобы подобрать размер. Вы хотите, чтобы ваше пилотное отверстие было немного меньше, чем якорь, который вы планируете в него бросить.
    • Хотите закрепить и гипсокартон, и стойки, но не хотите покупать целую коробку с анкерами? Существуют анкеры для гипсокартона и шпильки, и они потрясающие. Кроме того, если они случайно наткнутся на шпильку, это не повредит якорь.
    • Существует множество других разновидностей анкеров для гипсокартона, и некоторые из них являются лучшими версиями перечисленных здесь.Возьмем, к примеру, эти якоря Driller Toggle от Cobra. Они работают аналогично болтам, о которых мы говорили, но для них не требуется пилотное отверстие. Дело в том, что исследуйте секцию анкеров для гипсокартона в вашем хозяйственном магазине. Вероятно, вы найдете более рациональные подходы к некоторым классическим дизайнам.

    Если у вас есть какие-либо советы, рекомендации, вопросы о том, как использовать анкер для гипсокартона, не стесняйтесь оставлять их в разделе комментариев ниже.

    бетон - Как я могу использовать болты с ограничением глубины позади них?

    Когда я жил в Вирджинии, я установил кусок дерева, который выдерживал бы вес занавесок, чтобы я мог установить занавески на любой высоте ширины и не беспокоиться о шпильках!

    Прелесть этого заключается в том, что стена не выдерживает никакой вес занавеса, и вся конструкция может быть удалена с минимальным ремонтом стены.

    Я взял кусок дерева размером 2X4, разрезанный на ширину, которую я хотел, чтобы шторы выходили за окно / дверь, плюс 3 дюйма.

    Я покрасил дерево с трех сторон той же краской на стене.

    Затем я обнаружил шпильки оконных / дверных рам. Я обнаружил не только боковые стойки, но и другие стойки над оконными и дверными рамами и пометил их.

    Я перенес расположение всех шпилек, отмеченных уровнем, на новую высоту, которую я хотел установить, плюс 3 дюйма, чтобы я мог видеть перенесенные метки.

    Я взял уровень и провел светлым карандашом линию ниже того места, где должна была быть установлена ​​древесина. Я поставил его внизу, потому что его слишком сложно увидеть сверху, когда вы кладете дерево на стену и пытаетесь прикрепить его! Я обнаружил, что лучше всего провести линию уровня по всей длине установки или сделать линию привязки. В противном случае леска будет скользить вверх или вниз, даже с уровнем ...!

    Я расположил дерево так, чтобы стержень висел на нужной высоте. Вы должны определить это, временно прикрутив кронштейны для удилищ к деревянной доске с обеих сторон.У вас должно остаться около 1 1/2 дюйма с каждой стороны доски, чтобы она не раскололась. Обязательно установите кронштейны в середине 4-дюймового деревянного полотна и на правильную конечную ширину, необходимую для занавески. Представьте, какой высоты должны быть занавески и крючки, чтобы скрыть дерево. Возможно, вам придется использовать крючки, отличные от запланированных, чтобы получить высоту, чтобы скрыть древесину. Обязательно отрегулируйте высоту деревянных досок, чтобы шторы висели там, где вы хотите. Затем открутите винты.

    Установите деревянную опору на шпильки.Проденьте шуруп через дерево и во все перенесенные метки шпилек. Это укрепляет всю деревянную конструкцию.

    Прикрутите кронштейны обратно к дереву, где вы их временно вставили, а затем в стену.

    Установите стержень драпировки в кронштейны.

    Установить шторы.

    Сотрите следы шипов и подкрасьте краску на том месте, где они были, растушевывая краску, чтобы она не была заметна.

    С 8-футовыми потолками я чуть не дотянул до карниза минус высота занавеса, когда он был правильно подвешен с помощью булавок на стержне примерно на 3 дюйма вниз.Таким образом, шторы не мешали визуальной линии карниза.

    Традиционная высота установки занавеси составляет 4 дюйма над оконной рамой. Я хотел, чтобы комнаты казались более впечатляющими, поэтому установил высоту занавески чуть ниже карниза.

    Я также выдвинул стержни за края оконной рамы, чтобы окна казались шире, чем были. Это расширение по бокам имело дополнительное преимущество, позволяя мне отодвигать шторы как можно дальше, при этом все еще скрывая рамы боковых окон.Это позволило максимально возможному количеству света проникнуть в каждую комнату. Поскольку дом был внутренним особняком, это было огромным преимуществом и осветило весь дом.

    использовать металлические болты. : HomeImprovement

    Я хочу поделиться своим недавним опытом крепления шкафа к обрешетке и гипсовой стене. Готов поспорить, многим здесь приходилось иметь дело хотя бы с одной обрешеткой и штукатуркой, если у них есть старые дома. Мало того, что стены не плоские, но многие обычные анкеры для гипсокартона просто не работают.

    Наконец-то мне удалось найти анкер, который работает в планке и штукатурке - он называется болт с рычагом или молли ! Это болт, который ввинчивается в пару подпружиненных металлических «крыльев». Вы просверливаете отверстие в стене и вставляете в отверстие болт. Крылья складываются вверх, когда они входят в отверстие, а затем выпрыгивают с другой стороны. Когда вы затягиваете болт, он прижимает крылья к задней части планок, создавая надежно закрепленный болт.

    Я перебрал несколько других вариантов, прежде чем тип переключения наконец заработал.Сначала я попробовал те самосверлящие пластиковые дюбели для гипсокартона. Они не работают, потому что не могут пробить дощечки за штукатуркой. ЗАПРЕЩАЕТСЯ использовать самосверлящие пластиковые дюбели для гипсокартона в рейке и штукатурке!

    Пробовал пластиковую вставку с такими крыльями. Это пластиковая версия тумблера. Вы просверливаете отверстие, складываете пластиковую деталь и вставляете ее в отверстие. Крылья должны расширяться, когда вы ввинчиваете его. Но я не смог вставить пластиковую деталь в просверленное отверстие! Пластик цепляется за деревянную планку и отказывается проходить сквозь него даже при помощи молотка (вместо этого он прогибается) или при помощи небольших отверток (бесполезно).Я попытался немного расширить отверстие, но потом все упало в стену. ЗАПРЕЩАЕТСЯ использовать пластиковые стопорные болты в планке и штукатурке!

    Бросьте лишний доллар и получите металлические якоря ! Это избавило бы меня от огромной занозы в заднице.

    PS Я прикрутил кронштейн шкафа к шпилькам, но они на 24 дюйма по центру, и я смог закрепить шкаф 47 дюймов только двумя шпильками. Мне понадобилось четыре винта для крепления шкафов, поэтому я сделал два анкера.

    Общие сведения об анкерах - Fastener Mart


    Технические данные крепежа | Общие сведения о серии Введение

    Рано или поздно вам может понадобиться якорь - не якорь для лодки (извините, моряки), а способ прикрепить приспособление к полой стене или, возможно, к твердому бетону.

    Доступно множество различных стилей: от легких до тяжелых; некоторые - самосверлящие, другие требуют предварительно просверленного отверстия; В некоторых случаях вам может потребоваться винт, в других случаях вы будете использовать анкер в сборе и предварительно собранном ... просто чтобы упомянуть несколько отличий.

    Ниже приводится список характеристик, в котором обобщены основные характеристики различных типов анкеров…

    • Химические анкеры требуют времени для «отверждения» и не могут быть установлены в холодную погоду, но при установке не возникает напряжения расширения.
    • Некоторые анкеры можно использовать повторно - их можно снимать и снова устанавливать.
    • Некоторые анкеры имеют резьбу под крепежные винты, в то время как другие предназначены для использования с шурупами по дереву, шурупами для листового металла и / или шурупами с растяжкой. В этих случаях вам, скорее всего, потребуется поставить винт.
    • Некоторые анкеры предварительно собраны с помощью винта или шпильки с резьбой.
    • Многие якоря нельзя использовать для служебных приложений.
    • После установки откручивание винта приведет к ослаблению некоторых анкеров.
    • Несколько анкеров самосверлящие; для большинства требуется предварительно просверленное отверстие.
    • Для установки или «установки» определенных анкеров требуется специальный инструмент.
    • Для некоторых анкеров требуется отверстие, превышающее размер его винта (например, болты с коленчатым рычагом).
    • Некоторые анкеры являются съемными, некоторые считаются постоянными, а другие устойчивы к взлому.
    • Анкеры часто классифицируются как легкие, средние и тяжелые.
    • Некоторые анкеры предназначены для полых стен, другие - для твердых материалов, а третьи - для полых стен и твердых материалов.
    • Иногда при установке рекомендуется использовать перфоратор.
    • Винт приводит в действие одни анкеры, другие - под действием силы тяжести или пружины.
    • Несколько анкеров доступны в длинных и коротких версиях, а также для использования в неглубоких скважинах.
    • Нижние опорные анкеры нельзя использовать в отверстиях глубже анкера.
    • Минимальная глубина заделки зависит от конструкции.
    • При установке иногда требуется дополнительная глубина, например, для болтов с рычагом.
    • Некоторые анкеры предназначены для крепления приспособления во время установки анкера.
    • При использовании анкеров для полых стен убедитесь, что вы находитесь в пределах указанного минимального и максимального диапазона захвата.
    • Некоторые анкеры металлические; другие неметаллические, что делает их непроводящими и немагнитными, но некоторые химические вещества могут влиять на них.
    • В некоторых случаях винт или гвоздь являются полноценным анкером.
    • Некоторые анкеры специально рассчитаны на вибрацию.
    Анкеры

    делятся на семь основных категорий: с внутренней резьбой, с внешней резьбой, шурупы и штифты для каменной кладки, шурупы, полые стенки, гильзы и приводные анкеры. Ниже мы приводим подробную информацию о каждом. Кроме того, чтобы упростить выбор, см. Нашу удобную таблицу…

    Анкеры с внутренней резьбой используются с крепежными винтами, винтами с головкой под ключ или резьбовой шпилькой, которые вы поставляете, и предназначены для бетона, блоков, кирпича и камня (вставные анкеры указаны только для бетона).Может потребоваться установочный инструмент, и они не являются съемными или многоразовыми.

    Винтовые анкеры Экраны расширения машинного болта
    Таблица 1. Анкеры с внутренней резьбой .
    Якорь Также известен как Описание
    Забивные анкеры
    Многофункциональные вставные анкеры с красной головкой, универсальные распорные анкеры Разработанные для анкеровки в бетоне, Multi-Set Drop-In Anchors Red Head имеют внутреннюю резьбу и вставку с расширяющимся конусом.Установочный инструмент (требуется) приводит в движение конус, чтобы расширить анкер внутри отверстия. Анкеры с выступами устанавливаются заподлицо с поверхностью материала; если желательна установка ниже поверхности, выберите анкер без выступа. Используется с болтами с головкой под ключ, стержнем с резьбой и другими крепежными деталями с резьбой. Эти анкеры типа оболочки могут использоваться для подвесного анкерного крепления.
    Крепежный винт
    Анкеры
    Забивные анкеры состоят из предварительно смонтированного конуса расширителя с внутренней резьбой и конической втулки из свинцового сплава.Используется в бетоне, блоке, кирпиче и камне. Установочный инструмент (требуется) проталкивает уплотнительную втулку в отверстие, поскольку конус расширителя заставляет ее расширяться и заполнять отверстие. Благодаря своей небольшой длине они идеально подходят для неглубоких отверстий. Используйте с винтами с головкой под ключ и другими крепежными деталями с резьбой. Не используйте этот якорь в служебных приложениях.
    Двойное расширение
    Щиты
    Двусторонние расширительные щиты с машинными болтами, двухсторонние распорные анкеры Благодаря системе двойного расширения, защитные экраны с двойным креплением на машинных болтах хорошо подходят для твердого бетона, блоков, кирпича и камня.Они имеют внутреннюю резьбу и расширяются при затягивании винта или болта (не входят в комплект). Не используйте в служебных приложениях.
    Одинарное расширение
    Экраны
    одиночные, одиночные анкеры расширения Разработанный для бетона, блоков, кирпича и камня, одинарный расширительный экран с машинным болтом состоит из расширительного конуса с внутренней резьбой и набора расширительных пластин. Затягивание винта (не входит в комплект) привело к тому, что клиновидный конус расширил экраны внутри отверстия.Используйте с винтами с головкой под ключ и другими крепежными деталями с резьбой. Не для использования в служебных приложениях.

    Анкеры с внешней резьбой , предназначенные для анкеровки бетона, имеют открытую резьбовую шпильку. В комплект могут входить гайка и шайба, установочный инструмент не требуется. Они не предназначены для удаления или повторного использования.

    Химические капсулы Анкеры-шпильки с красной головкой
    Таблица 2. Анкеры с внешней резьбой .
    Якорь Также известен как Описание
    Химические анкеры

    Химический капсульный якорь, зубило в сборе используются с узлами шпильки долота.Внутри капсулы находится «синтетический раствор», который прикрепляет резьбовую шпильку механического винта к бетону. Применяется в легких и мягких основаниях кладки, химическое соединение сопротивляется расшатыванию от ударов и вибрации. Кроме того, не создается напряжения, в отличие от анкеров, требующих установки или других форм расширения.
    Анкер-шпилька B
    Анкер-шпилька с красной головкой предварительно собраны и состоят из корпуса болта и торцевой заглушки с расширителем.Разработанные для анкеровки бетона, они требуют предварительно просверленного отверстия того же диаметра, что и анкер. При забивании анкера молотком плунжер расширителя расширяет анкер, тем самым устраняя необходимость в затяжке. Эта нижняя несущая конструкция полезна при выравнивании и подъеме.
    Анкеры клиновые A
    Анкер клиновой Эти усиленные клиновые анкеры с резьбовой шпилькой предназначены для бетона. Требуется предварительно просверленное отверстие диаметром анкера.Затягивание гайки приводит к расширению конического расширительного конца анкера.
    Анкеры клиновые B
    Клиновые анкеры с красной головкой Эти усиленные клиновые анкеры с красной головкой, доступные с диаметрами шпилек с резьбой под крепежный винт, от 1/4 "до 1 1/4", разработаны для бетонных работ. Диаметр анкера - это необходимый размер отверстия. Поскольку анкер не является нижним подшипником, его можно использовать в отверстиях глубиной больше его длины. Расширьте анкер, затянув гайку.
    Анкеры клиновые C
    wej-it Анкер клиновой wej-it Клиновые анкеры - это полностью собранные бетонные анкеры, для которых требуется предварительно просверленное отверстие того же диаметра, что и анкер. Эксклюзивная особенность сводит к минимуму ослабление клина из-за вибрации.

    Винтовые и штифтовые анкеры для бетона / каменной кладки - это неразъемные анкеры, используемые для бетона, кирпича и блоков, как указано. Для шурупов по бетону / камню необходимо предварительно просверлить отверстие, и они снимаются.Штифты не требуют отверстия и считаются постоянными.

    Анкеры-шурупы расширяются при установке шурупа для листового металла, шурупа по дереву или шурупа - как указано и не входит в комплект. Как правило, это анкеры для легких нагрузок, предназначенные для использования в одном или нескольких из следующих материалов: бетон, кирпич, блоки, камень, строительные швы, стеновые плиты, дерево, керамическая плитка и штукатурка.

    Расширительные щиты
    Таблица 4. Анкерные болты.
    Якорь Также известен как Описание
    Стяжной винт
    Экраны
    Расширительные щиты с длинным запаздыванием, Расширительные щиты с коротким запаздыванием, анкерные болты с запаздыванием Lag разработаны для бетонных и строительных швов блоков и кирпича.Поскольку они не имеют внутренней резьбы, используйте стопорные винты (которые иногда называют стопорными болтами). Используйте укороченный стиль для более твердой кладки, чтобы сократить время сверления; Длинный стиль развивает лучшую прочность в мягкой или непрочной кладке.
    Ребристый пластик
    Анкеры
    Полисеты Эти ребристые пластиковые анкеры для легких нагрузок используются в бетоне, пустотелых блоках и кирпиче, полнотелом кирпиче и стеновых плитах. Анкер расширяется, чтобы удерживать стену, когда вы затягиваете шуруп для дерева или листового металла (не входит в комплект).
    Пластиковые конические
    Анкеры
    Пластиковые анкеры-шурупы Для легкого анкерного крепления в бетоне, пустотелых блоках и кирпиче, полнотелом кирпиче и стеновых плитах. Ребра на ребристом корпусе предотвращают поворот конических пластиковых анкеров при установке шурупа для дерева или листового металла (не входит в комплект).
    Трубчатые пластиковые
    Анкеры
    Пластиковые дюбели, пластиковые заглушки Эти легкие трубчатые пластиковые анкеры, предназначенные для бетона, блоков, кирпича и камня, используются с шурупами для листового металла и дерева (не входят в комплект).При установке винта анкер расширяется. Не для накладных расходов.
    Анкер-крокодил
    (Toggler)
    Нейлоновые анкеры Toggler Alligator для сплошных / полых стен Анкеры Alligator марки Toggler - это анкеры общего назначения, которые можно использовать в большинстве материалов, включая бетон, дерево, штукатурку, кладку, камень, керамическую плитку, штукатурку и гипсокартон. Шурупы для дерева или листового металла (не входят в комплект) расширяются и сжимают анкер, заставляя его прилегать к поверхности отверстия.
    Пластиковые тумблеры
    Переключатели Rawl Long Poly, переключатели Rawl Medium Poly, переключатели Rawl Short Poly Пластиковый фиксатор - это пластиковый анкер, предназначенный для обшивки панелей, стеновых панелей и сплошной кирпичной кладки, который привинчивается (винт не входит в комплект). Обломайте внешние крылья при установке в твердые основные материалы.

    Анкеры для полых стен рассчитаны на легкие, средние и тяжелые нагрузки, как указано. У них есть выступы, крылья или корпус, приводимые в действие винтом или пружиной, или пластина, работающая под действием силы тяжести, которая расширяется за стеной для фиксации анкера на месте.Некоторые из них являются самосверлящими, но для большинства требуется предварительно просверленное отверстие. Используйте их в одном или нескольких из следующих материалов, как указано: гипсокартон, гипсокартон, гипсовые стены, пустотелые двери, тонкие панели, деревянные панели, пустотелый кирпич и пустотелый блок. Некоторые стили нельзя удалить. Из тех, которые можно удалить, не все можно использовать повторно.

    Болты с шарнирным соединением
    Таблица 5. Анкеры для пустотелых стен.
    Якорь Также известен как Описание
    Анкер для полых стен

    Анкеры для полых стен типа сверла, анкеры Молли, анкеры для полых стен типа привода болтов Молли Предлагая лучшую удерживающую силу, чем гвозди и шурупы, эти анкеры втулочного типа обычно используются для крепления приспособлений к полым стенам, таким как гипсокартон (стеновая плита) и деревянные панели.Зубцы под фланцем протыкают монтажную поверхность, чтобы предотвратить вращение анкера при затяжке его винта (входит в комплект). Тем временем внутри стены вспыхивают металлические полосы, фиксируя анкер на месте. Винт можно снимать и заменять, не затрагивая анкер. Анкеры для полых стен доступны в двух стилях: Для стиля сверления требуется предварительно просверленное отверстие. Drive Style проделывает отверстие в гипсокартоне.
    Самостоятельное сверление
    Анкеры для стеновых панелей
    анкеры Валлборд одного шага, самосверлящие анкеры гипсокартона Э-З Анкор Эти одноступенчатые, цельные самосверлящие анкеры разработаны для гипсокартона 3/8 ", 1/2" и 5/8 ".Доступны в металлическом и нейлоновом исполнении. С помощью тройного наконечника просверливается небольшое отверстие, а затем анкерные винты вкручиваются в стеновую плиту до упора. Забейте анкер с помощью биты Phillips №2. Используйте винты для листового металла (не входят в комплект) для крепления приспособлений. Самосверлящие анкеры для гипсокартона E-Z Ancor съемные.
    Т-образные анкеры
    Анкер для полых стен Эти Т-образные анкеры для полых стен работают под действием силы тяжести. Т-образный стержень вставляется в отверстие в полой стене.Затем поверните анкер, пока штанга не перевернется, чтобы зафиксировать анкер.
    Переключатели ремешка
    Анкеры с перекидным болтом, никогда не падающие анкеры Toggler Анкеры для болтов с откидной головкой похожи на болты с откидной головкой и могут использоваться в большинстве полых стен, потолков и полов, включая: пустотелый кирпич; пустотелый, шлакобетонный и бетонный блок; цементно-гипсовые плиты; гипсокартон; штукатурка; и вагонка. Устанавливаемая без винта, стена зажимается между крылом (внутри стены) и заглушкой (снаружи стены), соединенной ремнями, поэтому вы не потеряете крыло внутри стены при установке или снятии винта.Для них требуется отверстие меньшего размера, чем у сопоставимых болтов с шарнирным соединением, поэтому они идеально подходят для тяжелых нагрузок.
    Стопорный болт
    продольные болты шарнирного соединения грибовидной головки, продольные шарнирные болты круглой головки используются в полых стенах, таких как гипсокартон и бетонный блок, и представляют собой сборку из двух частей, состоящую из крепежного винта и пружинного рычага. Для установки крылья откидываются и вставляются через предварительно просверленное отверстие. Под действием пружины створки открываются внутри стены, как только они выйдут из входного отверстия.При удалении винта крыло тумблера упадет внутрь стены. (Пружинные крылья продаются отдельно.)
    Переключатель крыльев
    Крылья пружинного переключателя (без винтов) Это те же крылья пружинного переключателя, которые поставляются с болтами с круглой и грибовидной головками. Используйте их, если ваш безнадежно потерялся в стене или если вы хотите выбрать другой винт. Болты с шарнирным соединением представляют собой анкеры для полых стен (см. Список болтов).
    Анкер-крокодил
    (Toggler)
    Нейлоновые анкеры Toggler Alligator для сплошных / полых стен Нейлоновые анкеры Alligator марки Toggler для сплошных / полых стен - это анкеры общего назначения, которые можно использовать в большинстве материалов, включая бетон, дерево, штукатурку, кладку, камень, керамическую плитку, штукатурку и гипсокартон.Шурупы для дерева или листового металла (не входят в комплект) расширяются и сжимают анкер, заставляя его прилегать к поверхности отверстия.

    Анкеры с гильзой используют предварительно установленный винт или резьбовую шпильку для расширения анкера, оказавшегося внутри отверстия. Рассчитан на большие нагрузки по бетону и каменной кладке.

    Анкеры с гильзой
    Таблица 6. Анкеры-гильзы .
    Якорь Также известен как Описание
    Анкеры-гильзы



    Анкеры с гильзой Acorn, Анкеры с плоской головкой, Анкеры с шестигранной гайкой, Анкеры с круглой головкой, Одношаговые анкеры, Болтовые анкеры , которые включают в себя типы «желудь» и «шестигранную гайку», а также с плоской и круглой головкой, используются в бетонных и каменных работах.Требуется предварительно просверленное отверстие, которое должно быть такого же размера, как диаметр анкера. Когда гайка или винт затягиваются, внутренний расширитель заставляет расширительную втулку расширяться, плотно захватывая отверстие. Они предварительно собраны и рассчитаны на большие нагрузки.

    Приводные анкеры устойчивы к взлому и используют штифт для расширения анкера после того, как он будет установлен. Используйте их в бетоне, блоке, кирпиче и камне, как указано.

    Таблица 7. Приводные анкеры .
    Якорь Также известен как Описание
    Заклепки ведущего пальца
    (кладка)
    Заклепки с захватом для шплинта, заклепки для каменной кладки Эти устойчивые к взлому заклепки Masonry Pin Grip Drive Заклепки крепятся к кирпичной кладке и блокам без специальных монтажных инструментов. Если вставить штифт заподлицо с головкой заклепки, выступы расширяются внутри кладки, образуя прочное заклепочное соединение.
    Молоток
    Анкеры
    Анкеры для забивания гвоздей, забивные гвозди, гвозди Эти легкие анкеры с защитой от несанкционированного вскрытия используются для постоянного крепления в бетоне, блоке, кирпиче и камне.Вставьте центральный штифт заподлицо, чтобы развернуть корпус и зафиксировать его на месте. Не используйте анкеры с молотковым приводом для надземных работ.

    При выборе анкера следует учитывать несколько важных фактов…

    • Толщина стенки должна быть в пределах диапазона захвата для определенных стилей. Если стена тоньше указанного минимума, анкер ослабнет; если стена толще максимальной, анкер может не зафиксироваться должным образом. Также имейте в виду, что иногда толщина приспособления должна быть добавлена ​​к толщине стены, если анкер устанавливает приспособление напрямую.
    • Для достижения номинальной прочности убедитесь, что соблюдены все минимальные требования к заделке. Это означает, что определенная длина должна быть надежно заделана внутрь материала.
    • Минимальная температура установки для большинства анкеров не указана. Тем не менее, основной материал для химических анкеров (см. Химический капсульный анкер для сборки долотообразной шпильки) должен иметь температуру не менее 23 градусов по Фаренгейту или, как указано иное.
    • Большинство анкеров можно использовать сразу после их установки.Как и в случае с минимальной температурой, необходимо время для отверждения «синтетического раствора» химических анкеров (см. Химический капсульный анкер для сборки долотообразных шпилек).
    • Некоторые анкеры рассчитаны на полые И сплошные стены. Не используйте анкер для полой стены в сплошной стене или анкер для сплошной стены в полой стене.
    • Во многих случаях требуемый размер отверстия соответствует размеру анкера. Иногда, однако, может потребоваться отверстие большего размера, например, для болтов с шарнирным соединением.

    Если вам нужны анкеры, обратите внимание на Fastener Mart , где вы найдете огромный выбор качественных анкеров.

    Вам может понравится

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
