Монтаж дымохода из сэндвич труб через стену: важные правила

Сэндвич-трубы становятся все более популярными изделиями, использующимися при обустройстве дымоходов. Это объясняется их доступной ценой, длительным сроком эксплуатации, а также привлекательным внешним видом. Большим плюсом считается и возможность самостоятельного монтажа подобного дымохода несмотря на некоторые нюансы. У строителя-любителя весь процесс может занять не более 2-3 дней при условии, что работа производится по уже готовому чертежу.

Содержание

• 1 Правила установки
• 2 «По конденсату» или «по дыму»
• 3 Стена из кирпича или бетона
• 4 Стена из дерева
• 5 Достоинства и недостатки вывода трубы через стену
• 6 Правила техники безопасности
• 7 Заключение

Правила установки

Следует помнить о нескольких основных моментах, которые нужно соблюдать при монтаже дымохода:

1. В месте, которое предполагается использовать как канал, не должно быть коммуникаций.
2. Проемы, выполненные в стене для прохода вертикального трубного устройства, необходимо закрыть защитным кожухом. Оптимальным вариантом является заполнение пространства теплоизоляционным материалом с последующим заштукатуриванием участка.
3. Элементы крепления для дымохода должны устанавливаться на расстоянии 60 мм друг от друга.
4. Данная конструкция предполагает применение двухконтурных систем, поскольку они лучше защищены от механических воздействий. В обязательном порядке устанавливается задвижка, с помощью которой регулируется тяга.

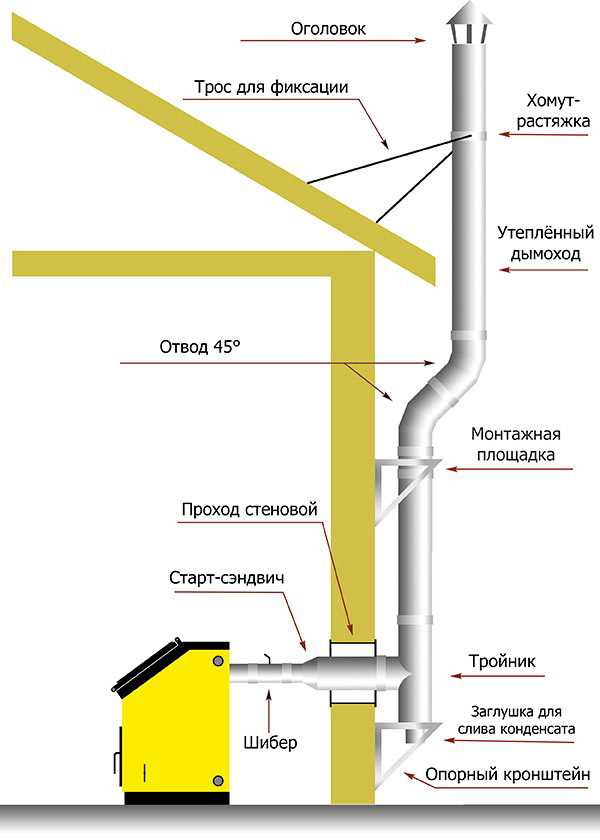

Ознакомившись с вышеперечисленными правилами, можно произвести монтаж сэндвич-дымоходов через стену согласно всем установленным нормативам. Выполняющая свои функции конструкция способна обеспечить эффективную и безопасную работу.

«По конденсату» или «по дыму»

Как известно, у сэндвич-трубы одна сторона шире, вторая – чуть уже. Соединение модулей осуществляется за счет разницы в их диаметрах. Поворот широкого конца вверх (см. рисунок) означает сборку «по конденсату», которая предполагает стекание капель жидкости вниз.

Недостаточно плотная герметизация стыков способна привести к просачиванию дыма через микротрещины, что является минусом такого способа. Подобный вид монтажа сэндвич-дымохода через стену используется довольно часто, поскольку здесь необходимо стекание конденсата вниз. Утечка же дыма на улицу в этой ситуации вовсе не критична.

При повороте более узкого края кверху другой элемент надевается на него широкой частью. Подобную сборку называют «по дыму» (см. рисунок). При таком способе монтажа конденсат способен просочиться через плохо обработанный стык. В этом случае дым проходит беспрепятственно. Подобный тип сборки используется, когда труба располагается внутри помещения и выводится через крышу.

Непрезентабельный вид стекающего по цилиндрическому изделию конденсата компенсирует безопасность, которая обеспечивается за счет полного вывода дымовых газов в окружающее пространство. К тому же качественная герметизация всех стыков не позволяет конденсату просочиться.

Для более надежного соединения модулей в сэндвич-системе применяется термостойкий герметик, затем все стягивается хомутом.

Стена из кирпича или бетона

Выведение трубы дымохода через сооружение со стенами, выполненными из кирпича или бетона, – задача несложная, тем более что такие материалы не относятся к горючим веществам. Правильный вывод трубы предполагает следующие этапы работы:

1. Определяется местоположение отопительного оборудования.
2. Осуществляется разметка.
3. Выполняется проверка отсутствия всевозможных коммуникаций, поскольку они могут быть повреждены в процессе работы.
4. С помощью перфоратора или отбойного молотка делается отверстие. Идеальной конфигурации можно добиться с применением специальной коронки или путем предварительной наметки окружности. В этих же целях можно просверлить дырочки по всему кругу специальным режущим инструментом небольшого диаметра. Однако и квадратные отверстия не исключаются. Затем вынимается материал, заполняющий середину окружности.
5. Отрезок трубы прокладывается через стену, однако перед этим необходимо проверить внутреннее пространство на предмет отсутствия стыков. Дальнейшее расхождение таковых может послужить причиной попадания дыма внутрь помещения. Справиться с этим будет довольно проблематично.
6. Специальным термостойким герметиком заделываются щели.
7. В зависимости от высоты расположения отверстия может потребоваться монтаж специальной подставки. Наличие небольшого расстояния до земли нередко становится поводом для возведения фундамента в качестве опоры. При этом выкапывается яма глубиной 50 см, в которую высыпается и утрамбовывается песок. Изготовленная из арматуры обрешетка укладывается в середину, заливается раствором бетона и оставляется на некоторое время. Вместе с тем бетонируются столбики из металла. Существует еще один способ фиксации конструкции к поверхности стены. При этом из металлического профиля толщиной 25 мм изготавливается каркас. Нижняя часть оборудуется несколькими укосинами. Соприкасаясь со стеной, они придают ей дополнительной жесткости. Крепеж конструкции осуществляется с помощью анкерных болтов или саморезов типа HEX.
8. На специальной подставке монтируется тройник, снабженный уловителем конденсата.
9. На следующем этапе осуществляется сборка всего дымохода. Сэндвич-панели соединяются между собой и закрепляются дополнительно хомутом. Сама же труба из нержавейки крепится с помощью сварочных швов.
10. Фиксация конструкции к стене осуществляется специальными деталями для образования соединений, которые размещаются на расстоянии не более 60 см друг от друга.
11. Необходимо следить за расположением стыков труб, не допуская их попадания в хомуты, фиксирующие конструкцию к поверхности стены.
12. Желательно обходить стороной вылет крыши и не пользоваться горизонтальными лежаками на ней во избежание снижения тяги в самом канале.
13. Расположение верхнего участка трубы вблизи от конька требует вылета с расстоянием более 50 см.
14. Использование дополнительных растяжек необходимо при размещении цилиндрического изделия вдали от поверхности стены.
15. Дымоход, изготовленный не из сэндвич-панелей, требует утепления. Для этого используется базальтовая вата, которая впоследствии покрывается слоем фольги.
16. Специально предназначенный козырек, закрепленный на вершине сооружения, препятствует попаданию осадков внутрь.

При возведении кирпичного дымохода расстояние между конструкцией и стеной сокращается до минимума, тем самым придавая ему большую устойчивость. Это требует правильного расчета наружного и внутреннего параметров. Малейшая погрешность может привести к перегреву стен или другим серьезным последствиям. Нижняя часть конструкции, как правило, оснащается отсеком для сбора конденсата. При соединении кирпичного канала и отопительного устройства используются трубы, изготовленные из нержавейки.

Стена из дерева

Монтаж дымохода через деревянную вертикальную ограждающую конструкцию аналогичен вышеописанному способу, однако требует определенных мер предосторожности:

1. Диаметр отверстия, сформированного в стенке, рассчитывается так, чтобы расстояние между максимально разогретой центральной трубой и горючим веществом превышало 450 мм.
2. Для обеспечения безопасности при выводе рекомендуется использовать сэндвич-панели.
3. Пространство около печной трубы заполняется специальным утеплителем из базальта. Этот материал отличается повышенной термоустойчивостью, выдерживая температуру в 1000 °C.
4. Конструкцию желательно оснастить шибером, который закрывается в теплое время года или же в период бездействия.
5. С наружной и внутренней сторон стена покрывается листами из нержавеющей стали.
6. Крепление трубы должно отстоять от поверхности вертикальной ограждающей конструкции не меньше чем на 10 см, что необходимо в целях пожарной безопасности.
7. Обязательна установка искрогасителя.

Монтаж дефлектора полностью избавит вас от проблем, связанных с плохой тягой. Подобное оборудование имеет вид специального зонтика, который монтируется на верхушке трубы. В функции дефлектора входит увеличение перепада давления. Некоторые модели способны самостоятельно разворачиваться по ветру и тянуть весь поток дыма в свою сторону.

Такой метод сборки трубы актуален как для бани, так и для гаража. Прежде чем устанавливать дымоход через стену, необходимо тщательно выполнить все расчеты. Кроме того, не стоит экономить на качественных материалах, поскольку от прочности конструкции зависит жизнь ваша и ваших близких.

Достоинства и недостатки вывода трубы через стену

Дымоход, расположенный в горизонтальной плоскости, обладает множеством плюсов и минусов. К положительным моментам относят следующее:

1. Грамотное исполнение проекта деревянного дома позволяет вписать дымоход в общую его конструкцию.
2. Экономия пространства в помещении, поскольку наружное расположение канала сохраняет внутренний объем дома.
3. Простота сборки и установки в отличие от традиционной технологии монтажа через верхнюю конструкцию здания. Вывод трубы через стену исключает нарушение целостности перекрытий между этажами строения и/или его кровлей.

Среди отрицательных моментов отмечают следующее:

1. Необходимость утепления внешних стенок дымохода.
2. Наружное расположение канала требует установки под ним горизонтального участка.
3. По мнению специалистов, внешняя газоотводящая труба имеет небольшой КПД.
4. Возникновение определенных трудностей при совмещении дизайна конструкции с экстерьером сооружения.

Правила техники безопасности

Вероятность существенного повышения давления в канале предусматривает закрытие мест соединений специально предназначенными муфтами. Стыки на стальных трубах целесообразно заделывать термостойкими герметиками. Полная изоляция дымохода способствует появлению правильной тяги.

Сэндвич-панели, обладающие хорошими теплоизоляционными характеристиками, не исключают вероятности перегревания, а возможно, и воспламенения расположенных возле дымовой трубы материалов. Для предотвращения такой ситуации рекомендуется увеличивать слой теплоизоляции на стыках конструкции.

При соблюдении главных правил безопасности произвести установку дымохода не составит особого труда. Кроме того, необходимо обеспечить качественное обслуживание канала, предусматривающее его регулярную очистку. Это станет своеобразной профилактикой несчастных случаев во время работы печи.

Заключение

Расположение дымохода в несущей стене является наиболее простым и бюджетным вариантом. Отсутствие работ, связанных с нарушением целостности кровли и межэтажных перекрытий, ускоряет процесс установки канала.

Важно правильно подобрать параметры конструкции и качественно соединить все элементы, поскольку даже маленькие недочеты, допущенные во время сборки системы, способны сделать ее функционирование безрезультатным, а в некоторых ситуациях даже опасным.
