Как крепить анкерные болты. Крепление анкерными болтами. Крепление анкерными болтамиИнформационный строительный сайт |

Анкерные болты являются одним из главных крепежных элементов, без которых трудно представить себе процесс строительства и ремонта. Без этих незаменимых помощников невозможен монтаж практически всех конструкций, в основании которых лежит бетон или кирпичная кладка. С немецкого языка слово «анкер» переводится как «якорь», и это не зря. Сам принцип работы анкерных болтов построен на том, что благодаря своей конструкции он как бы удерживает в бетоне навесную конструкцию.

Содержание

• Анкерные болты. Области применения
• Классификация металлических анкеров
• Как установить анкерный болт
• Крепление анкерными болтами «бабочками» карниза к подвесному потолку
• Монтаж анкерных болтов на фундамент

Анкерные болты. Области применения

История анкерного болта началась довольно недавно. Раньше в качестве этой крепежной детали использовали деревянные пробки. Из куска древесины вырезали пробку большим диаметром, нежели габариты шурупа. Затем в бетоне сверлили отверстие, чуть меньшим диаметром и забивали в него пробку, в которую, в свою очередь, вкручивался шуруп. Под его действием пробка расширялась и не выпадала из отверстия, удерживая всю конструкцию.

Правда, у такого «анкера» была масса недостатков. Во-первых, древесина имеет не совсем подходящие для этих целей характеристики. Такие пробки очень часто разрушались под воздействием влаги в бетоне. К тому же они не могли использоваться для монтажа таких тяжелых конструкций, как подвесной потолок. Во-вторых, эти пробки необходимо было изготавливать вручную, что занимало немало времени. Представьте себе выстругать более сотни штук такого крепежа, чтобы сделать ремонт в одной комнате.

Чтобы решить эти проблемы, инженеры разработали пластмассовые анкеры. Они смогли убрать часть сложностей, с которыми сталкивались строители ранее. Такие элементы стали более точными в размерах, их легче монтировать, и они менее подвержены пагубному влиянию внешней среды.

Однако все же они не стали панацеей. Дело в том, что пластик не может выдерживать большие нагрузки, под которыми он обычно деформируется, что приводит к разрушению конструкции.

Практически все проблемы решились с использованием металлических анкерных болтов. Благодаря им стало возможным устанавливать на стены довольно тяжелые конструкции, такие как кронштейны кондиционеров, спутниковых антенн, крепить массивные металлические двери, кабельные подвязки, для которых используют анкерный болт с крюком. Для этой же цели прекрасно может подойти анкерный болт с кольцом. Благодаря различным конфигурациям металлических анкеров, они многофункциональны и подходят для решения различных задач.

В промышленности анкерные болты используются довольно давно. Если посмотреть на линию электропередач, то можно увидеть, что ее опоры стоят на бетонном фундаменте, прикрученных именно такими ботами. Их выставляют по чертежным данным и заливают бетоном. Потом к анкерам крепят металлическую конструкцию.

Практически все тяжелое оборудование на крупных промышленных объектах устанавливается на анкерах. Расчет анкерных болтов для таких конструкций является одной из важных задач на этапе проектирования объекта.

Классификация металлических анкеров

Говоря о классификации этих крепежных элементов, можно выделить несколько категорий.

Анкерные болты различают по способу действия на две группы:

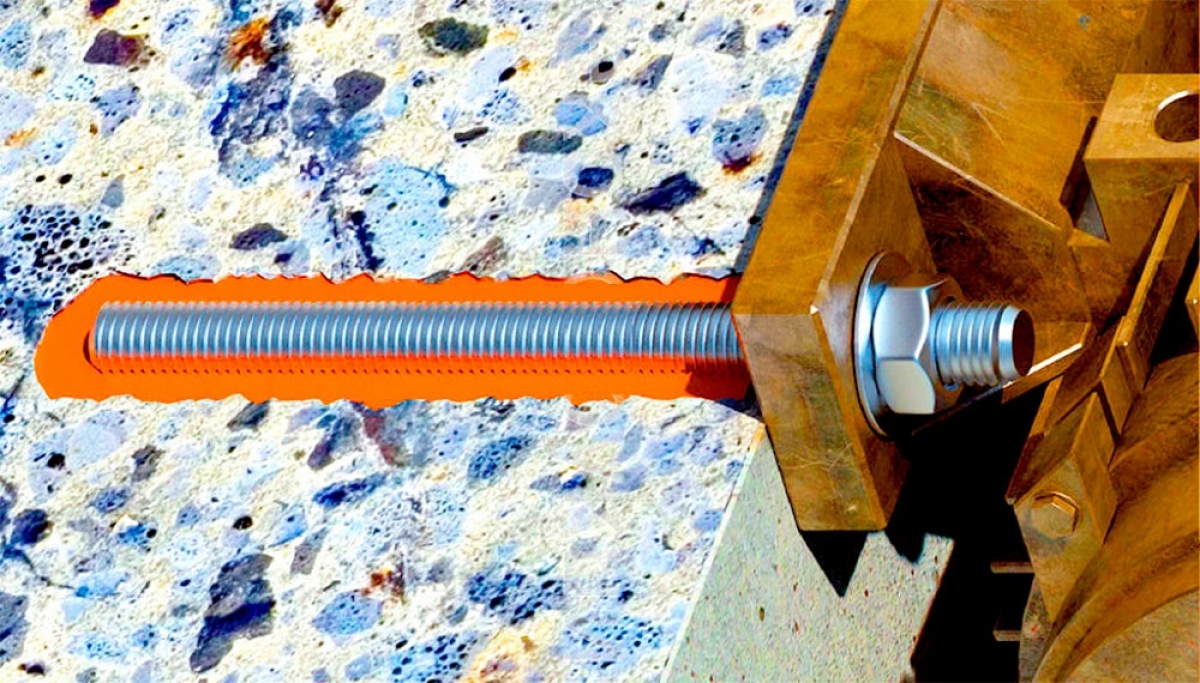

1. Химические анкеры. Способ действия такого вида крепежа основан на веществе, которое заключено в капсуле внутри дюбеля. Когда работник устанавливает анкер и начинает его закручивать, капсула с клеящим веществом разбивается, и заполняет все отверстие. Такие анкера незаменимы, когда в стенах или в плитах перекрытия, на которые они устанавливаются, есть пустоты. Однако у данных крепежей есть и свои недостатки. При их монтаже, прежде чем крепить к ним конструкцию, нужно подождать немного времени.
2. Механические анкеры. Они более распространены и популярны, нежели химические. Принцип работы такого анкера основан на расклинивании металлической гильза, за счет распорной втулки, которая двигается по внутренней поверхности гильзы по резьбе шпильки или болта.

В зависимости от конструкции анкерных болтов они делятся на несколько основных групп, отличаемых по принципу действия.

1. Клиновые. Такой тип анкера работает благодаря клину на конце его гильзы. Когда его забивают в отверстие, клин движется по внутренней поверхности гильзы и тем самым распирает ее, благодаря чему анкерный болт укрепляется в отверстии. В некоторых моделях крепежей расклинивание гильзы происходит благодаря установке внутрь специального стержня, который в последствие удаляется, и на его место размещается специальная шпилька.
2. Забиваемый. Крепеж таких анкеров происходит за счет специально произведенных краев гильзы. Данные части крепежей обычно выполнены из мягкого металла и при забивании анкера просто расклиниваются, закрепляя его в отверстии. Такая простая конструкция анкера требует четкого соблюдения размеров отверстия как по длине, так и по диаметру. Используют такой вид крепежей преимущественно в монолит-бетоне или камне.
3. Разжимной анкер или бабочка. Используется такой крепеж преимущественно в тонкостенных материалах. Это сквозной анкер со специальной конструкцией гильзы, которая имеет прорези в середине. Когда винт анкера закручивается, его задняя часть двигается по резьбе, тем самым деформируя гильзу. Она раскрывается, образу так называемые лепестки, которые прижимают анкер к внутренней поверхности плиты. Данные крепежи используют для крепления конструкций к гипсокартону, пластику или ДВП. Небольшой вес анкерных болтов такого типа, прекрасно подходит для решения очень сложных задач.
4. Распорный анкер. Этот вид крепежей самый востребованный и популярный. Такая популярность основана на том, что они не требуют для установки точных размеров глубины отверстия. Принцип его работы заключается в цанговом методе расширения гильзы за счет движения по ней конусообразной втулки. Применяются такие анкеры в полнотелом кирпиче или бетоне.

Материалом для изготовления анкерных болтов служат высоколегированные нержавеющие стали, которые дополнительно покрывают антикоррозийным покрытием. Внутренний болт или шпилька изготавливаются с метрической резьбой диаметром от 6 мм до 30 мм. Качественными показателями для анкеров являются норматив на вырывное усилие и на срез.

Как установить анкерный болт

Эта операция не требует специальных знаний или умений, и правильно установить такой крепеж может каждый. В интернете возможно найти много видео, как крепить анкерный болт. Алгоритм установки анкерного болта с гайкой следующий:

1. Оцениваем состояние стены. Довольно часто в домах старой постройки на стены наносили слой штукатурки, которая не сможет удержать анкер. Поэтому расчетную длину крепежного элемента необходимо увеличить на величину толщины штукатурки. То есть, если для монтажа кронштейна необходим анкер длинной 50 мм, а слой штукатурки составляет 20 мм, то минимальная длина анкерных болтов должна равняться 70 мм.
2. Подбираем сверло диаметром на 0,5 мм меньше или равное размеру анкерного болта. Не рекомендуется сверлить слишком большое отверстие. Гильза крепежа должна заходить в просверленное отверстие с небольшим усилием.
3. Наносим разметку на поверхность. Делать это необходимо как можно точнее, в противном случае после закрепления анкера, его уже будет невозможно вытянуть.
4. Сверление отверстий в бетоне выполняем перфоратором или ударной дрелью сверлом со специальным твердосплавным наконечником. Кирпич лучше сверлить без ударов, чтобы не повредить его структуру.
5. Просверленное отверстие необходимо очистить от пыли с помощью щетки, пылесоса или баллончика со сжатым воздухом.
6. Далее легкими ударами молотка устанавливаем гильзу анкера. Если это не получается сделать, не бейте сильно по ней молотком, можете все испортить. Пройдитесь еще один раз сверлом, слегка покачивая дрель, чтобы развальцевать отверстие.
7. Затем вкручиваем в гильзу шпильку анкера, после чего накручиваем на нее гайку. Когда гайка достигнет гильзы, зажимаем ее с помощью ключа.

Крепление анкерными болтами «бабочками» карниза к подвесному потолку

Если у вас в доме подвесной потолок, то устанавливать карниз лучше на специальный анкер, так называемую «бабочку». Для этого берем карниз и сверлим в нем отверстия, диаметром равным габаритам винта дюбеля. Затем по просверленным лункам делаем метки на поверхности потолка. После этого в потолке засверливаем отверстия, диаметром равным габаритам гильзы.

Устанавливаем гильзу в отверстие и закрепляем. Одной из конструкционных особенностей таких анкеров являются зацепы на окончании гильзы, благодаря которым она цепляется за поверхность и не прокручивается. Затем берем карниз и закрепляем его на винты. Когда прокручиваем винты, гильза деформируется и раскрывается, удерживая карниз.

Монтаж анкерных болтов на фундамент

Если вам необходимо установить металлоконструкцию на бетонный фундамент, то после того как базис застынет, сверлим отверстие диаметром, чуть больше, чем габариты болта. Затем лунку заполняем специальным раствором и опускаем туда болт. После высыхания раствора устанавливаем металлоконструкцию.

виды, размеры и как закрепить?

Содержание

• 1 Принцип действия
• 2 Разновидности
  • 2.1 Клиновой
  • 2.2 Распорный
  • 2.3 Разжимной
  • 2.4 Химический
  • 2.5 Забивной
• 3 Как закрепить
• 4 По какому принципу держится?
• 5 Размер
• 6 Варианты поломки
• 7 Советы по выбору
• 8 Вывод

Часто в домашнем хозяйстве, да и не только, людям нужно прикреплять различные элементы, например, монтажные конструкции на бетон. Это сложно сделать. Чтобы облегчить задачу мастера применяется анкерный болт для бетона. Это универсальный крепежный элемент при установке в плотный и твердый материал. Под анкерную опору ставится множество конструкций.

Принцип действия

При их помощи прикрепляются даже тяжелые конструкции. Даже при подземной разработке месторождений полезных ископаемых анкерной крепи будет достаточно для прикрепления различных конструкций. Принцип крепления не сложный. Анкерный болт состоит из внутреннего болта, гайки на конце и корпуса. Там есть подкладка для предупреждения поступления влаги вовнутрь.

Вернуться к оглавлению

Разновидности

Существует много различных болтов. Каждый из них направлен на определенного рода закрепление.

Вернуться к оглавлению

Клиновой

Клиновой анкер используется для крепления тяжелых сооружений к бетону.

Перед установкой этого вида болта просверливают отверстие, куда он и будет вставляться. Главное отличие этого шурупа в том, что его крепление производится без рубашки. В середине втулки присутствует небольшой клин, он имеет свойство расширяться при вкручивании. После того как был забит анкер, обязательно нужно затянуть гайку, которая фиксирует болт после увеличения пробки. Клиновидный анкерный болт применяется при креплении сооружений огромного веса в бетон. Он является прочным и надежным.

Вернуться к оглавлению

Распорный

На сегодняшний день он является наиболее популярным. Этот болт имеет различные размеры, что является безусловным плюсом, от двух до двенадцати сантиметров в длину, а в диаметре от четырех десятых до двух сантиметров. У них также имеется втулка, которая проходит по длине стержня. Внутри расположена резьба и головка, которая распирает втулку. При помощи этого элементарного механизма и фиксируется крепеж. Требует предыдущего просверливания отверстия в бетоне, так же, как и клиновой болт.

Вернуться к оглавлению

Разжимной

Установка разжимного анкера.

Внутри крепления присутствует гильза с лепестками и гайка. Эти анкерные болты практичны в применении. Также плюсом есть то, что не составляет никакой сложности их демонтировать. Потребность в этом возникает при необходимости резать железобетон алмазными кругами. Перед использованием для поверхностей с металлическими частицами нужно их непременно вытащить, потому что возможна поломка инструмента.

Вернуться к оглавлению

Химический

Обычно предназначение этих анкерных болтов — приклеивание к бетону материала. Упаковка с клеем помещается в специально подготовленное отверстие. При надавливании состав, что есть в болте, выдавливается наружу. Этим обеспечивается надежное крепление. Но именно этот вид не является популярным среди рабочих, ведь цена химического анкерного болта высока.

Вернуться к оглавлению

Забивной

Крепление забивными анкерами наиболее надежно.

У него тоже имеется втулка, клин и вырезы. Именно они обеспечивают увеличение болта при ударах по нему. Бьют по самому анкеру, чтобы клин упирался в дно отверстия. Забивные болты бывают как металлическими, так и полимерными. Также есть еще одна разновидность – нейлоновые, главным их отличием от предыдущих есть то, что у них резьба в виде акульего зуба. Если решите использовать именно его, вы не прогадаете, такой вид крепления наиболее надежен. Но не стоит использовать его при работе со старой, рассыпающейся поверхностью.

Вернуться к оглавлению

Как закрепить

Первый раз устанавливая анкерный болт вам может показаться это дело сложным, но со временем все уже делается, как говорится в народе, на автомате.

Для начала просверливают отверстие в бетоном сооружении, к которому будет крепиться конструкция. На этом этапе работы главное – правильно подобрать бур, его диаметр и длину. Зачатую диаметр подбирается в соответствии размеру анкера. А вот длина не должна быть короче болта. Нужно учитывать, что при неполном вхождении анкера в стену его нужно будет доставать, а отверстие досверливать. А это сложно – вытащить болт с бетона, даже если он не затянут.

Потом нужно очистить отверстие от пыли. Если анкерный болт входит в него легко и просто, значить что-то не так, не исключается возможность того что вы пользовались немного согнутым буром. Ведь этот вид крепежа вбивается молотком в стену.

Дальше затягиваем гайку, при этом увеличивается ее корпус внутри отверстия. Она тянется до упора. Потом ее нужно открутить, дальше цепляется то, что запланировано, и гайка навинчивается в исходное положение.

При установке забивных конструкций вместо того, чтобы навинчивать, вы забиваете шуруп.

Вернуться к оглавлению

По какому принципу держится?

Сам принцип действия распорный. Шуруп закручивают по часовой стрелке, гайка, которая установлена на конце, втягивается внутрь. Из-за этого он увеличивается в своих размерах. В результате плотно стоит в стене, и вся конструкция держится на болтах.

Вернуться к оглавлению

Размер

При выборе анкерных болтов следует учитывать размер и вес устанавливаемой конструкции.

Стандартные размеры: восемь на шесть на шестьдесят, двенадцать на десять на сто, шестнадцать на двенадцать на сто десять. Первая цифра обозначает внешний диаметр маркера, вторая – диаметр внутреннего болта и третья – общая длина анкера.

Размеры применяются разные, нужно подбирать для себя оптимальный вариант, что будет зависеть от веса, вида того же диаметра конструкции, которую нужно крепить. Например, чтобы установить телевизор, может хватить на восемь миллиметров.

Часто при креплении громоздких вещей пользуются дюбелями с саморезами, что не является надежным. Помните, что в подборе анкерного болта главное – выбрать правильные размеры.

Вернуться к оглавлению

Варианты поломки

Болтами крепятся множество различных вещей. Поэтому перед установкой нужно предусматривать поломку, во избежание ее в будущем.

Зачастую поломка случается из-за неправильного крепежа и превышения допустимых нагрузок. Есть определенная классификация:

• вырыв – полное или частичное вырывание болта из поверхности;
• вырыв основания – полная поломка соединений при большой нагрузке основания;
• излом – случается при монтаже конструкции;
• срез – полное нарушение границы основания при превышении нагрузки;
• плавление – при воздействии больших температур.

Вернуться к оглавлению

Советы по выбору

Чтобы подобрать действительно качественный шуруп, учитывается ряд качеств, которые он должен иметь. Во-первых, это величина нагрузки. Во-вторых, тип, прочность и структура основания, не стоит забывать и о методике крепления. В-третьих, объем и громоздкость конструкции которую вешают. Ну и, конечно же, расстояние между отверстиями.

Вернуться к оглавлению

Вывод

Любой вид анкерного крепления будет надежным и прослужит долгие годы. Размер необходимого шурупа подбирается в зависимости от типа роботы. Всегда можно подобрать для себя именно то, что лучше подойдет и по цене, и по качеству, ведь на рынке сейчас есть множество вариантов.

новых анкерных болтов | Замена J-болта

Во избежание дорогостоящего выхода из строя анкерных болтов необходимо надлежащее техническое обслуживание. Надлежащее техническое обслуживание включает в себя регулярную затяжку и периодическую проверку затяжки с помощью динамометрического ключа. Периодические проверки затяжки помогут обнаружить потерю крутящего момента или предварительной нагрузки, что может привести к отказу. Независимо от того, выполняете ли вы эти проверки самостоятельно или нанимаете профессионала, обязательно следуйте инструкциям производителя. Анкерные болты всегда должны быть должным образом защищены от повреждений и при необходимости должны быть отремонтированы. Подробнее о замене анкерных болтов.

Механические характеристики анкерных болтов

Разрушающая нагрузка является важным аспектом конструкции анкерных болтов. Разрушающая нагрузка увеличивается с увеличением плотности поперечной арматуры и близости места ремонта анкерного болта. Когда анкерный болт находится ближе к арматурному стержню, срезная арматура в большей степени мешает конусу отрыва. Подробнее о ремонте стволовой стенки. Это приводит к более глубокому закреплению конуса отрыва в бетонной конструкции. Более плотный арматурный стержень в конусе отрыва, вероятно, приведет к распространению трещины в бетоне вдоль арматурного стержня за анкерным болтом.

Помимо длины резьбы, анкерные болты имеют и другие размеры. Длина анкерного болта должна соответствовать двум гайкам и должна быть не менее чем в три раза больше его диаметра. Длина резьбы и заделка должны соответствовать коду ACI 318 и требованиям ASCE. Минимальное краевое расстояние в четыре раза больше диаметра болта, а для высокопрочных анкеров — в шесть раз. Минимальная заделка определяется отчетом ASCE по анкерным болтам. Подробнее о ремонте стволовой стенки.

Хотя анкерные болты часто используются для крепления объектов к бетону, их эффективность зависит от их типа. Монолитный тип буквально заливают бетоном, а его конструкция позволяет крепить к нему предметы без фундамента. Феникс , Меса , Темпе , Чандлер , Гилберт , Ахватуки, Скоттсдейл  Города в Аризоне

Бетон, окружающий болт, естественным образом окружает его. Когда бетон затвердеет, болт не должен двигаться во время строительства. Но некоторые анкерные болты требуют клея для их стабилизации.

Отказ анкерного болта

Существует несколько различных режимов отказа анкерных болтов, и определение точной причины проблемы имеет решающее значение для анализа первопричины. Выявление вида отказа требует изучения и диагностики, но при должной тренировке можно распознать простейшие признаки отказа. Вот три распространенных режима отказа анкерных болтов. Эта информация поможет вам определить лучший способ ремонта поврежденного болта. Ниже перечислены некоторые советы, которые помогут вам определить режим отказа. Подробнее о ремонте стволовой стенки.

Прочность соединения рассчитывается по максимальному касательному напряжению, воздействующему на площадь контакта, образованную диаметром болта и длиной анкерного крепления. Это значение важно, поскольку реальные режимы разрушения отличаются от теоретических и могут включать разрушение связи или разрушение конуса. Чтобы определить, какой режим отказа возникает, было проведено исследование фактического анкерного болта под действием статической нагрузки на отрыв. В испытании использовали бетонно-растворный блок нормальной прочности. Силу реакции сравнивали с нормами проектирования.

Наиболее частым видом отказа анкерных болтов является отказ при отрыве. Когда анкер перемещается и больше не удерживается на месте просверленным отверстием, он вытягивается из отверстия и отделяется от основного материала. В этой ситуации стальной анкер либо замасленный, либо ржавый, а нижняя часть клеевого кожуха остается в отверстии. Наихудшим сценарием отказа анкерного болта является сочетание обоих видов отказа.

Анкерный болт Методы ремонта

Когда анкерный болт выходит из строя из-за коррозии, поперечного сдвига или вертикального разрушения типа «чашка и конус», методы ремонта могут значительно увеличить срок службы существующей системы. Есть много методов на выбор, в том числе отрезание поврежденных участков стержней и их ремонт с помощью эпоксидной смолы. Первостепенным приоритетом любого метода ремонта является общение со специалистом. Лучший способ определить, будет ли метод ремонта успешным, — это проконсультироваться с инженером. Подробнее о специалистах по ремонту стенок ствола Arizona

Настоящее изобретение представляет собой регенерированный анкерный болт, обладающий способностью предотвращать коррозию глубоко внутри бетонного фундамента. Этот новый метод ремонта анкерных болтов гарантирует, что прочность восстановленных анкерных болтов эквивалентна расчетному напряжению на отрыв. Это изобретение также отличается выдающейся работоспособностью, безопасностью, экономичностью и эффективностью. Хотя другие методы ремонта анкерных болтов известны своей эффективностью, их применение ограничено. Поэтому не рекомендуется ремонтировать поврежденные анкерные болты, если вы не можете определить проблему.

Если вам нужен ремонт анкерного болта, вам следует обратиться за консультацией к инженеру. Эти инженеры будут выполнять ремонт с использованием специализированных инструментов и материалов. Важно убедиться, что метод ремонта не нарушит структурную целостность болта. AISC опубликовал стандарт ремонта анкерных болтов, в котором рекомендуются два метода. Один из методов заключается в отрезании поврежденного участка заподлицо. Запасной конец затем приваривают экранированными металлическими дуговыми электродами. Другой метод заключается в прикреплении боковых пластин к поврежденному участку. За этим следует скругление нового болта тем же материалом с двух сторон.

https://www.linkedin.com/pulse/what-best-way-fix-foundation-concrete-repairman-llc/

https://www.linkedin.com/pulse/foundation-stem-wall- repair-experts-concrete-repairman-llc/

https://www.linkedin.com/pulse/arizona-foundation-contractors-near-me-concrete-repairman-llc/

https://www.linkedin. com/pulse/foundation-repair-causes-remedies-phoenix-arizona-repairman-llc/

https://www.linkedin.com/pulse/stem-wall-repair-tempe-arizona-concrete-repairman-llc/

https://www.linkedin. com/pulse/arizona-foundation-crack-repair-contractors-concrete-repairman-llc/

https://www.linkedin.com/pulse/foundation-repair-contractors- arizona-fix-j-bolts-tie-repairman-llc/

https://www.linkedin.com/pulse/fix-foundation-problems-j-bolt-repair-concrete-repairman-llc/

https: //www.linkedin.com/pulse/foundation-repair-experts-tempe-arizona-concrete-repairman-llc/

https://www.linkedin.com/pulse/foundation-repair-methods-concrete-repairman- ООО/

https://www.linkedin.com/pulse/foundation-contractors-concrete-companies-concrete-repairman-llc/

https://www.linkedin.com/pulse/concrete-repairman-foundation-repair- phoenix-arizona-repairman-llc/

https://www.linkedin.com/pulse/what-best-way-fix-foundation-concrete-repairman-llc/

https://www.linkedin.com/ pulse/tempe-foundation-repair-concrete-repairman-llc/

https://www.linkedin.com/pulse/tempe-foundation-repair-concrete-repairman-llc/

https://www.linkedin. com/pulse/concrete-anchor-bolt-replacement-concrete-repairman-llc/

https://www.linkedin.com/pulse/new-anchor-bolts-j- болт-замена-бетон-ремонтник-llc/

https://www.linkedin.com/pulse/foundation-repair-scottsdale-arizona-concrete-repairman-llc/

https://www.linkedin.com/ pulse/foundation-repair-scottsdale-arizona-concrete-repairman-llc/

https://www.linkedin.com/pulse/tempe-foundation-repair-concrete-repairman-llc/

https://www.linkedin.com/pulse/anchor-bolt-repair-replacement-foundation-usa-concrete-repairman-llc/

https://www.linkedin.com/pulse/anchor-bolt- repair-replacement-foundation-usa-concrete-repairman-llc/

https://www.linkedin.com/pulse/new-anchor-bolts-j-bolt-replacement-concrete-repairman-llc/

https: //www.linkedin.com/pulse/foundation-repair-scottsdale-arizona-concrete-repairman-llc/

https://www.linkedin.com/pulse/certified-foundation-repair-experts-concrete-repairman- ООО/

https://www.linkedin. com/pulse/tempe-foundation-repair-contractors-arizona-concrete-repairman-llc/

https://www.linkedin.com/pulse/foundation-repair-mesa- Аризона-контракторс-бетон-ремонтник-ООО/

Феникс , Темпе , Чандлер , Гилберт , Ахватуки , Скоттсдейл 90 011 , Глендейл , Меса Аризона

Как использовать рычажные болты [ Шаг за шагом]

106 акции

• 2

Болты с защелкой — это прочные анкеры для гипсокартона, предназначенные для крепления тяжелых предметов к стене без шпильки. Вот как правильно использовать тумблеры!

Нужно закрепить что-то тяжелое на стене, а там, где нужно, нет стойки? Болты с защелкой являются одним из самых прочных анкеров для полых стен из гипсокартона или штукатурки.

Но чтобы получить такую ​​удерживающую силу, вам нужно знать, как правильно устанавливать рычажные болты. Если ваш болт-переключатель продолжает вращаться, но не затягивается сильнее, ознакомьтесь с моим простым решением ниже!

Хотите знать разницу между рычажными болтами и молниеносными болтами? Они похожи, но не совсем одинаковы!

Я покажу вам шаги, которые необходимо предпринять, чтобы успешно повесить на стену почти что угодно, когда использовать рычажный болт вместо другого типа дюбеля для полых стен и как их снять, если это необходимо. Давайте начнем!

Этот пост содержит партнерские ссылки для вашего удобства. Покупки, сделанные по этим ссылкам, могут принести мне небольшую комиссию без каких-либо дополнительных затрат для вас. Пожалуйста, посетите мою страницу раскрытия информации для получения дополнительной информации.

Как работают распорные болты?

Тумблер состоит из двух простых частей: металлического винта и пары подпружиненных крыльев. Крылья складываются, так что они могут пройти через полое отверстие в стене. Как только они проходят через отверстие, крылья раскрываются с другой стороны.

Когда винт затянут, он прижимает крылья к задней части стены. Это распределяет нагрузку по большей площади поверхности, поэтому гипсокартон не крошится. Чем больше крылья и болт, тем больший вес он может выдержать.

Есть также рым-болт, который использует что-то вроде пластиковых стяжек, чтобы плотно притянуть плоскую планку к гипсокартону. Тем не менее, я предпочитаю стиль крыла из-за простого дизайна.

Когда следует использовать рычажный болт?

Когда вы пытаетесь закрепить тяжелые предметы на полых стенах, важно, чтобы они  оставались  на стене! Гипсокартон не сжимает гвоздь (или обычный шуруп) с большой силой. Как только вы поместите значительный вес (например, телевизор или плавающую полку) на крепежный винт, гипсокартон может рассыпаться или сломаться.

В идеальном мире всегда можно найти шпильку и использовать винт достаточной длины, чтобы надежно удерживать предмет. Почти все ваши кухонные навесные шкафы устанавливаются с помощью всего нескольких винтов в шпильках! Однако шпильки не всегда находятся в нужном месте.

Используйте рычажный болт, если вы не можете просверлить стойку, и вам нужен прочный настенный анкер для крепления чего-то, что весит более 40 фунтов. Если у вас есть два монтажных места и вы не можете ввернуться в шпильку ни в одном из них, два рычажных болта помогут выдержать нагрузку.

Какой вес могут выдержать рычажные болты?

Стандартный рычажный болт ⅛ дюйма может удерживать до 50 фунтов, а рычажный болт ¼ дюйма — 90 фунтов. Некоторые могут вместить 100 фунтов и более. Тем не менее, есть несколько вещей, которые следует учитывать.

Во-первых, толщина вашего гипсокартона будет играть роль. Большинство внутренних стен из гипсокартона имеют толщину ½ дюйма, и производитель обычно определяет весовую нагрузку на основе этого измерения. Как правило, более тонкий гипсокартон не выдержит такого большого веса.

Во-вторых, перепроверьте упаковку. Будет два числа: первое диаметр болта , а второй длина болта .

Больший диаметр болта означает лучшую прочность на сдвиг, а большие крылья обеспечивают более прочную фиксацию. Обязательно примите во внимание вес всего, что вы можете положить на установленный предмет, например, книг на плавающей полке, при выборе номинального веса.

Вы должны выбрать длину болта, которая будет проходить через толщину монтируемого элемента плюс толщину гипсокартона, с не менее ¼ дюйма на конце барашковой гайки. В этом примере я крепление доски толщиной ¾ дюйма к гипсокартону толщиной ½ дюйма, поэтому 3-дюймового болта более чем достаточно.

Однако имейте в виду, что для этих массивных рычажных болтов потребуется большое отверстие в стене, чтобы гайка в форме бабочки могла легко пройти через него! Вы можете обнаружить, что требуемое отверстие настолько велико, что вы можете увидеть его, когда ваш предмет будет прикреплен к стене.

Инструменты, необходимые для установки рычажных болтов

Для установки рычажных болтов не требуется куча причудливых инструментов. Вот все, что вам понадобится:

• Болты с защелкой
• Сверло
• Сверла (для создания отверстия)
• Подходящие биты для отверток (обычно с головкой Philips)
• Искатель стержней (дополнительно)

Как установить рычажные болты

Обязательно соблюдайте инструкции по установке, предоставленные производителем. Некоторые тумблерные болты будут иметь небольшие различия в том, как они установлены.

Я сделал макет стены из обрезков гипсокартона и бруса 2×4, чтобы показать вам, как рычажный болт работает с обеих сторон. Надеюсь, это сделает процесс более понятным!

Проверка за стеной на наличие проводов, труб и шпилек

Вы же не хотите случайно просверлить трубу или провод — это будет плохой день! Кроме того, вам необходимо убедиться, что гипсокартон полый, чтобы крылья рычажного болта могли раскрываться без помех.

Как проверить за стеной без рентгеновского зрения? Многие искатели шпилек предупредят вас о наличии электрических проводов, а ложноположительные показания могут быть связаны с трубой, а не с шпилькой. Вы можете узнать больше о том, как использовать искатель шипов здесь.

Существуют также способы поиска шипа без искателя шипов, хотя эти методы могут не сработать для обнаружения других препятствий. Ну так что ты делаешь? В этом видео показано, как избежать проводов и труб в стене различными способами.

https://youtu.be/DeTXAPYzqpYВидео не может быть загружено, так как отключен JavaScript: 10 СОВЕТОВ, как избежать труб и кабелей в стенах (сокращенная версия) (https://youtu.be/DeTXAPYzqpY)

Если вы планируете Чтобы просверлить много отверстий, вы можете купить небольшую камеру и вкрутить ее в отверстие, чтобы лучше видеть. Они дешевле, чем вы думаете, и прикрепляются прямо к вашему смартфону!

Отметьте и просверлите отверстие

Убедитесь, что вы тщательно разметили места для стартовых отверстий, чтобы не превратить стену в швейцарский сыр. Семь раз отмерь, один раз просверли!

Используйте уровень, чтобы убедиться, что вы вставляете сверло прямо в гипсокартон — вы не хотите, чтобы оно было под углом вверх или вниз. У некоторых сверл на конце есть пузырьковый уровень, чтобы все было ровно, или вы можете просто балансировать сверху, как здесь.

Также используйте сверло соответствующего размера. Слишком большое отверстие может привести к тому, что крылья выпадут, а если оно слишком маленькое, вы не сможете поместить сложенные крылья переключателя. На упаковке должно быть указано, какой размер сверла использовать.

Проденьте болт через предмет, который нужно установить первым.

Тумблер состоит из двух частей, и вам нужно будет разделить их, чтобы закрепить предмет на стене. Удалите винт и проденьте его через деталь, которую хотите установить.

В этом примере я просто использую кусок дерева с отверстием посередине. Вот как вы могли бы установить кронштейны для этих полок в шкафу своими руками без шпильки в стене.

Если вы устанавливаете полку или кронштейн для телевизора, убедитесь, что резьба винта проходит через отверстие в кронштейне, И что головка винта достаточно большая, чтобы он не проскользнул. При необходимости можно добавить шайбу, чтобы увеличить размер головки винта.

Протолкните рычажный болт через стену

Наденьте барашковую гайку на конец шурупа и убедитесь, что крылья складываются в сторону головки шурупа. Сожмите крылья вместе пальцами, а затем протолкните их через отверстие.

Вы должны услышать, как болты  щелкнут  откроются, как только они доберутся до другой стороны стены. Крылья должны открыться, иначе ваши болты не будут держаться, и якорь выйдет из строя! Потяните за конец винта и убедитесь, что вы не можете вытащить его из стены.

Затяните болт в стене

Этот шаг может вызвать проблемы у людей. В отличие от обычных винтов, при закручивании которых вы оказываете давление на головку, болты с рычажным механизмом требуют, чтобы вы сначала тянули  за болт, затягивая его. Почему?

Барашковая гайка нужна для сцепления с гипсокартоном, чтобы удерживать крылья на месте. В противном случае крылья будут просто свободно вращаться за стеной, и вы не сможете их затянуть.

Потяните винт назад, пока затягиваете его. На фото ниже я оттягиваю доску от гипсокартона, закручивая болт дрелью. Как только вы почувствуете, что переключатель задействован, вы сможете затянуть его до конца, не удерживая элемент на месте.

Я рекомендую сначала использовать дрель, затем переключиться на отвертку, чтобы затянуть ее вручную, регулируя высоту и угол монтируемого элемента. Болты переключения должны быть достаточно затянуты, чтобы ничего не двигалось при приложении веса.

На обратной стороне стены видно, как крылья ровно прилегают к гипсокартону над отверстием. Для болта в отверстии достаточно места для маневра, поэтому вы можете отрегулировать положение вашего предмета и убедиться, что он идеально выровнен, прежде чем затягивать его.

Как снять рычажок

Что произойдет, если вы захотите снять рычажок? Что ж, надеюсь, вы правильно определили место размещения с первого раза и какое-то время вам не нужно его перемещать. Но если вы решите снять болт, вот несколько вещей, которые нужно сделать.

Большинство людей просто выталкивают шуруп из стены, дергая его. Это вытянет болт и позволит барашковой гайке упасть в полость стены. Именно так устроены рычажные болты.

Однако, если вы действительно хотите повторно использовать тумблер, попробуйте осторожно вытащить его.
