Как сделать дымоход через стену своими руками

Здравствуйте читатели моего блога! Речь сегодня пойдет о том Как сделать дымоход через стену своими руками. Казалось бы дело не хитрое, но когда сталкиваешься с этой проблемой, приходится задуматься, а как правильно сделать, а какую подготовку выполнить, какие материалы подобрать.Таким образом, я решила, что данная статья будет кому-либо полезной, и посвящаю свои усилия этой тематике. В ней я отвечу на ряд вопросов, которые возникнут непосредственно перед тем Как сделать дымоход через стену своими руками, а некоторые даже и после этого.Эта тема достаточно широка, ведь перед работой, необходима основательная подготовка, а как это сделать? И это отдельная тема. Обо всем этом очень подробно Вы сможете узнать в статье ниже.
Монтаж дымохода через деревянные стены

При проектировании деревянного дома важно учесть, каким способом он будет отапливаться. При подключении к системе централизованного отопления проблем не возникает.

Но если решено запроектировать более экономичный автономный способ обогрева помещений (котел, печь), то необходимо задуматься о том, как вывести продукты сгорания из помещения.

Основная проблема здесь в том, как провести дымоход через стену в частном деревянном доме.

Чтобы предотвратить неприятные последствия, необходимо соблюдать рекомендации по пожарной безопасности при проектировании и монтаже своими руками.

Содержание

1 Способы изготовления дымоходов
2 Керамические дымоходы
3 Металлические дымоходы
4 Теплоизоляция трубы
5 Схема вывода трубы от печи через стену
6 Какие дымоходы можно вывести через стену?
7 Расчеты и правила установки
8 Как монтировать дымоход?
9 Финальные работы и проверка системы
10 Преимущества и недостатки
11 Сборка сэндвич-дымохода
12 Как вывести дымоход через межэтажное перекрытие
13 Как обезопасить стык дымохода с деревянным перекрытием?
14 Организация узла через стены дома или бани
15 Устройство прохода сэндвич-дымохода через карниз и крышу
16 Функциональность и особенности конструкции
17 Основные этапы установки
18 Особенности работы с деревянными стенами
19 Рекомендации специалистов
20 Особенности конструкции дымохода через стену
21 Плюсы и минусы наружного дымоотведения через стену
22 Особенности и правила монтажа
23 Подготовительный этап
24 Монтаж дымоотвода
- 24. 1 Основные правила установки дымохода через стену
25 Утепление наружного дымохода
26 Видео

Способы изготовления дымоходов

Монтаж системы, с помощью которой осуществляется вывод продуктов сгорания, может выполняться из следующих материалов:

Дымоход в деревянном доме из кирпича – решение, которое сейчас практически не используется. Применение обосновано, например, в процессе реставрации, когда нужно воссоздать первоначальный облик дома, который представляет историческую ценность.

Керамические изделия являются более современным решением. Представляет собой конструкцию из специального дымоходного кирпича, утеплителя и внутренней керамической трубы. Их монтаж позволяет обеспечить гладкость внутренних стенок и снизить оседание сажи на внутренней поверхности трубы.

Металлический дымоход – это составная труба, состоящая из двух оболочек с уложенным между ними утеплителем.

Для каждого типа конструкции предъявляются свои требования по монтажу и проектированию. Поэтому без детального рассмотрения каждого в отдельности сложно понять технологию устройства через стену.

Керамические дымоходы

При изготовлении внутреннего дымохода к нему предъявляются следующие требования:

минимальное расстояние от дымохода до несущих балок, если предусмотрена укладка между трубой и перекрытием листов асбеста в два слоя – 250 мм, без укладки асбеста – 380 мм. при наличии изоляции из асбеста расстояние от трубы до деревянной стены принимается равным 250 мм и более, если изоляция не предусмотрена, расстояние принимается не менее 380 мм.

при использовании для утепления минеральной ваты расстояние от трубы до стропил принимается не менее 130 мм;при использовании легкосгораемых материалов – 260 мм;для кровельного покрытия в местах соприкосновения с трубой должны использоваться устойчивые к высоким температурам материалы (сталь, керамическая черепица, шифер). Если же применяются такие материалы, как битумная гибкая черепица, необходимо предотвратить ее контакт с трубой. Расстояние от битумного покрытия до дымохода в плане должно составлять не менее 50 см.

Все описанные выше требования актуальны для изготовления внутреннего дымохода, но иногда лучше выбрать наружный вывод. Он позволяет избежать сложностей и повысить безопасность конструкции, поскольку продукты сгорания не могут попасть в помещение.

Такой монтаж подойдет только в том случае, если котел расположен непосредственно на наружной стене.

Конструкция не позволит выполнить протяженный горизонтальный участок. К плюсам использования можно отнести привлекательный внешний вид здания. Лучше всего такой вариант подойдет для котлов на жидком и газообразном топливе.Минусом конструкции станет повышенное образование конденсата, которое приводит к оседанию на стенках веществ, разрушающих трубу.

Изготавливается наружный дымоход так же, как и внутренний, но следует предусмотреть утепление его стенок, контактирующих с холодным воздухом.

Толщина теплоизоляции составляет до 10 см и назначается в зависимости от климатических особенностей местности. Важно, что в большинстве случаев труба все равно будет проходить через кровельное покрытие, поэтому стоит соблюдать рекомендации, для внутренних выводов.В нижней части предусматривают отверстие для проверки и очистки, а также устанавливают капельник. Под кирпичную трубу придется сделать отдельный фундамент или выступ опоры под дом.

Металлические дымоходы

Здесь при монтаже, помимо того, что учитывается расстояние, чтобы обезопасить стену или перекрытие, принимается различная толщина внутренней стенки для нагревательных приборов, из которых производится вывод продуктов сгорания:

Стенка изготавливается из нержавеющей стали. Дополнительным плюсом такого дымохода является то, что в комплекте к нему идут элементы для того, чтобы осуществить проход дымохода через деревянное перекрытие, кровлю или стену.

Монтаж через стеновое ограждение позволяет избежать необходимости прохождения через перекрытие и кровлю.

Такой способ повышает безопасность системы, поскольку труба располагается на улице и продукты горения не могут попасть в помещение. Для похода металлической трубы через стену применяются готовые детали. При этом важно помнить, что появляется горизонтальный участок и нужно предусмотреть скользящую заделку, которая не позволит повредить дымоход при усадке деревянных конструкций.

Монтаж через наружную стену металлических труб – наиболее простой вариант для изготовления дымохода своими руками. Такой способ позволяет менять направление труб без затруднений. Работу ведут в следующем порядке:

Разметка трассы прокладки, определение точки вывода через стеновое ограждение. Изготовление отверстия по размерам дымохода.Фиксация внутренней части патрубка, прохождение через отверстие в стене, утепление.Изменение направления дымохода под углом 90 градусов с помощью специального тройника с очистным клапаном, который обеспечивает возможность ревизии и очистки.

Устройство устанавливается на некотором расстоянии от стены.Наращивают трубу в высоту. При необходимости изменения направления требуются дополнительные тройники. Фиксация дымохода к стене выполняется с помощью специальных креплений, расположенных через 2 метра.

Теплоизоляция трубы

Чтобы вывести трубу наружу своими руками, необходимо предусмотреть ее утепление. Ситуация здесь сходна с утеплением дымохода при прохождении через холодный чердак и после того, как осуществлен вывод на крышу. Монтаж теплоизоляции может осуществляться с применением различных материалов.

Минеральная вата удобна при монтаже и не горит.На рынке представлены специальные элементы для утепления труб, которые существенно облегчат работу.

При желании сэкономить, лучше выбирать стекловату в матах (рулонах). Характеризуется высокой эффективностью. Можно выбрать материал, подходящий по толщине и плотности.

Базальтовый прессованный картон – долговечный материал, который способен выдержать до 2000 циклов нагрева и охлаждения. Базальтовое волокно не горит.Положительными сторонами также станет невысокая стоимость и способность выдерживать высокие температуры.

Асбестовая ткань распространена в нашей стране для соблюдения пожарных требований, но не используется в странах Запада из-за содержания канцерогенов. При применении в наружных дымоходах контакт человека с асбестом минимален, поэтому материал не представляет опасности.

Монтаж утеплителя для кирпичных труб выполняется так же, как и теплоизоляция наружных стен.

Для металлических дымоотводов есть два варианта. Первый самый простой – покупка труб по типу «сэндвич». Конструкция уже включает в себя утепление и состоит из наружной и внутренней трубы.

Второй вариант – изготовление наружного кожуха из нержавеющей стали и укладка между ним и дымоходом эффективного утеплителя. Проще всего в этом случае применять минеральную вату. Толщина теплоизоляции принимается не более 10 см.

Монтаж наружного дымохода особенно актуален при установке котла в уже эксплуатируемом доме, поскольку позволяет не затрагивать перекрытия и кровлю.

Один из самых важных вопросов здесь – достаточное утепление трубы.

Как вывести трубу от печи через стену

Немало вопросов и проблем возникает в моменте, когда требуется сделать проход печной трубы через стену.

Схема вывода трубы от печи через стену

Прежде, чем разбираться, как вывести печную трубу через деревянную или бетонную стену, следует тщательно изучить схему вывода трубы от печи.

Какие дымоходы можно вывести через стену?

Pechnoy.guru рекомендует использовать двухстенные системы (сэндвич-трубы), которые не только имеют более долгий эксплуатационный срок, но и защищены от обратного тока дыма в систему.

В качестве строительного материала обычно используется черная сталь или сплав нержавеющей стали, так как этот металл наиболее защищен от разрушающего воздействия опасных факторов и компонентов дыма.

Расчеты и правила установки

Правила установки подразумевают тщательное продумывание всех этапов будущих работ:

Следует удостовериться, что сама труба не будет контактировать с какими-либо горючими материалами, которые под действием высокой температуры могут начать тлеть и выделять токсические испарения.

При непосредственном наружном монтаже системы необходимо помнить об углах отклонения, которые будут выполнять роль активных направляющих для отведения дыма.

Дымоходная труба не должна быть расположена параллельно стене дома, так как в таком случае будет происходить стаз дыма – он попросту не будет выводиться из системы.

В нижних и боковых частях трубы должны быть установлены специальные тройники, которые будут использоваться в качестве места для установки механизмов для отведения конденсата.

Если этот шаг не будет выполнен, то влага при растопке камина или печи будет попросту попадать в топку и гасить пламя. Все это существенно усложнит процесс растопки! Верхняя часть трубы должна возвышаться над кромкой крыши, чтобы обеспечить сдувание дыма и копоти в зоне более разряженного воздуха. Обычно такие зоны формируются на расстоянии 15-25 см от полотна крыши.

Как монтировать дымоход?

Процесс монтажа дымохода подразделен на несколько основных этапов, которые состоят из:

Общие этапы работ:

Проход через бетонную/кирпичную стену. Бетонные и кирпичные стены представляют собой наиболее удобный материал, который не требует дополнительной обработки.

Рекомендуется дополнительно шпаклевать место создания отверстия, дабы исключить вероятность скорой деградации стены помещения. Проход через деревянную стену.

При работе с деревянными поверхностями следует тщательно защитить от перегревания. Через трубу проходит горячий воздух, который может привести к непреднамеренному воспламенению материалов.

В качестве изоляционного материала нередко используют керамические смеси, термостойкие изоляционные материалы и даже стекловату. Не следует экономить на термоизоляции, так как последствия могут быть весьма печальными! Нюансы монтажа места прохода печной трубы через деревянную стену

Финальные работы и проверка системы

После завершения всех этапов работ следует тщательно протестировать дымоход, дабы убедиться в правильности выполненных манипуляций. Перед тестовым разведением огня следует поместить в топку руку и убедиться, что присутствует тяга воздуха. Для того, чтобы повысить чувствительность кожи, можно предварительно смочить их в воде.

Если вы ощущаете дуновение воздуха, то можно развести пламя. При правильно смонтированном дымоходе в помещении будут отсутствовать клубы дыма и неприятный запах. Современные системы отведения дыма и гари спроектированы таким образом, чтобы нивелировать незначительные ошибки при монтаже, поэтому вероятнее всего система будет работать должным образом.

Преимущества и недостатки

Основные преимущества данного способа:

Несмотря на большое число положительных сторон такого макета, стоит помнить и о большом числе недостатков:

Одним из основных является наличие некоторого числа изгибов, которые существенно замедляют скорость потока воздуха, что негативно сказывается на тяге в печи. Отсутствие тяги может обернуться снижением интенсивности горения, образованием массы золы и неполное прогорание топлива.В результате длительной эксплуатации печи на трубе появляется осадок, который необходимо очищать.

Если установлена труба без изгибов, то процесс упрощается – доступны не только химические методы, но и механические, которые заключаются в использовании утяжеленной гири. Печь с дымоходом через стену не может быть очищена таким способом. При длительном отсутствии ухода может и вовсе потребоваться демонтаж системы для замены дымохода.

Необходимо заранее взвесить все «за и против», чтобы определиться с тем, какой вариант подходит вам больше всего.

Нет ничего сложного и проблематичного в том, чтобы собственноручно вывести трубу от печи через стену. Понимание принципа работы дымохода и тщательное следование инструкциям поможет Вам сделать все работы должным образом. Будьте уверенны, что полученный результат Вас не разочарует!

Монтаж сэндвич-дымохода своими руками

Мечтаете построить экономичный, безопасный и теплый дом? Тогда вам следует обратиться к современным технологиям, в которых разумно сочетаются многовековой опыт, смекалка и порой совсем неожиданные технические решения.

Хороший тому пример – двух- и трехконтурный дымоход, внутри которого находится утеплить. Кто бы мог подумать еще пару десятков лет назад, что подобное вообще возможно? Причем у такого дымохода действительно много ценных преимуществ, важно только все сделать по печным правилам, не отступая от них ни на йоту.

Грамотный монтаж сэндвич-дымохода начинается с проектирования дома.

Только при изготовлении чертежа можно правильно соблюсти абсолютно все требования к противопожарным нормам, и потом ничего не придется переделывать или даже перестраивать. Если же дом или баня уже готовы, тогда необходимо будет максимально точно произвести все расчеты. Мы советуем вам, если вы взялись изготавливать такой дымоход самостоятельно, подойти к этому вопросу со всей ответственностью – для себя же делаете.

Сборка сэндвич-дымохода

Небольшое вступление, касаемо преимуществ. В частном домостроении России наибольшее распространение получили именно сэндвич-дымоходы, хотя выбор достаточно широк. Все дело в конструкции такого дымохода, которая обещают простоту использования и безопасность.

Перед тем, как приступить к монтажу, вы увидите, что такой дымоход представляет собой две трубы разного диаметра, которые вставляются друг в дружку, а пространство между ними либо остается открытым, либо заполняется негорючей изоляцией. У такого дымохода высокая скорость монтажа, небольшой вес всей системы, абсолютно гладкие внутренние стенки, хорошая тяга и минимальное образование сажи.

А теперь самое главное: нельзя устанавливать дымоход без специальной подготовки. Для этого существует так называемый паспорт – документ, который вы получаете при покупке такого агрегата. Обычно там есть схематическое изображение и подробная инструкция монтажа.

Если ко всему ваш дымоход будет сложного устройства, то минимум вам нужно будет потом показать его специалисту, чтобы тот удостоверился в надежности и практичности такой конструкции:

Как вывести дымоход через межэтажное перекрытие

Любой дымоход – это всегда самый опасный источник пожара, т.

к. температура дымовых газов бывает запредельно высокой. И даже малейшие нарушения установки дымохода внутри жилого дома способны повлечь за собой опасные последствия.

Итак, чтобы организовать проход дымоходной трубы через деревянные конструкции, необходимо изготовить или приобрести потолочно-проходной узел.

Он должен точно соответствовать наружному диаметру трубы.

Благодаря такой конструкции дымоход находится на расстоянии от всех ближайших поверхностей, которые могут с ним соприкасаться:

Проще всего, конечно, приобрести дымоходный узел фабричного изготовления и просто обложить со всех сторон теплоизолирующим материалом.

Идеальный вариант – базальтовая вата, если она действительно качественная и способна выдерживать высокие температуры. Поэтому при покупке таковой вам необходимо обязательно проверить, указал ли производитель, что вату разрешено использовать при температуре от 800 градусов Цельсия. Естественно, такая вата дороже обычной, но экономить на ней смысла нет, и вы наверняка это хорошо понимаете.

Вот вариант изготовления асбестоцементного короба для междуэтажного узла:

Согласно действующим СНиПам, при прохождении дымохода через деревянное покрытие, необходимо выдерживать расстояние минимум 38 см от внутренней сэндвич-трубы до деревянной конструкции. Причем короб должен быть не пустым, а заполненным специальным материалом.

Да конечно, иногда расстояние между стропилами не позволяет придерживаться такого параметра, и тогда приходится увеличивать проем при помощи дополнительных брусков.

А защищать лаги деревянной конструкции, как и стропила с обрешеткой, рекомендовано при помощи оцинкованного листа или асбестового полотна толщиной хотя бы в 5 мм. Оцинкованный лист хорош тем, что он не только препятствует распространению огня, но и равномерно рассеивает тепло, не позволяя ему концентрироваться точечно. Также он экранирует и отражает жесткое тепловое излучение, которое идет от трубы.

В этом и заключается главное преимущество сэндвича, ведь если ставить обычный однотрубный стальной дымоход, что такое расстояние должно быть не менее 50 сантиметров.

Поддержать трубу в вертикальном положении помогут вот такие металлические изделия-крепления:

Как обезопасить стык дымохода с деревянным перекрытием?

А сейчас мы коснемся самого важного момента, знание которого поможет вам избежать совершенно неожиданного пожара.

Итак, чем выше температура дымовых газов, тем сильнее нагревается сэндвич труба, и все конструктивные элементы вокруг нее подвергаются температурному воздействию. Поэтому крайне важно позаботиться, чтобы проходные элементы были надежно защищены. И не думайте, что все так просто.

Например, обычное дерево без специальной защиты обугливается уже при температуре 200 градусов. А высушенная древесина способна даже загореться при температуре 270 градусов Цельсия! Если же воздействовать на деревянные лаги более суток при температуре 170 градусов, они тоже способны загореться. К сожалению, именно этот момент, о котором многие не знают, часто часто становится причиной пожаров, даже если установлена качественная сэндвич-труба.

Поэтому перекрытие желательно выполнять с хорошим утеплением достаточной толщины, чтобы тепло от трубы до стены и деревянных элементов практически не доставало. Кроме того, чем больше само деревянное перекрытие будет накапливать тепло от сэндвича, тем хуже древесина с каждым разом будет воспринимать это тепло. Конечно, за час-другой обычный утеплитель в узле ППУ не успевает прогреваться до критической температуры, но проблема в том, что, говоря на языке печников, после протопки тепло в древесине и утепляющих материалах накапливается, и постепенно изменяет их химический состав.

Например, при длительном и постоянном накопительном нагревании древесина способна загореться уже при температуре в 130 градусов! А ведь на внешней стороне сэндвича она нередко достигает до 200 градусов (от 75 до 200, как показали лабораторные испытания). Вот и происходит такая печальная вещь, когда печь или камин успешно топили далеко не один год, все было замечательно, и вот однажды хозяева потопили всего лишь на 2 часа дольше и жарче обычного (чтобы обогреться в особо холодный зимний вечер или натопить парную для гостей), а температура в сэндвиче перешагнула критическую температуру, и к уже высушенной за годы древесине перекрытия добралась та самая температура в 130 градусов Цельсия.

Также вам нужно быть осторожными, если в качестве теплоизоляционного материала ППУ идет минеральная вата. Со временем, от воздействия высоких температур, она тоже меняет свои свойства и даже становится более теплопроводной! Это не значит, что вата однажды рискует загореться, но внешний контур дымохода в этом месте уже будет значительно горячее, чем вы изначально рассчитывали. А вот это фактор, который изначально не брался в расчет!

Вот почему опытные печники советуют не делать слишком плотную изоляцию перекрытия (чем она плотнее, тем больше в себе накапливает тепло). Тем более, естественная возможность обдува воздухом трубы жизненно необходима:

Еще часто допускают опасную ошибку, плохо рассчитывая расстояние между стропилами для прохода трубы, которое не соответствует норме. Обратите еще внимание, что пустой потолочный узел, в который вообще не установили теплоизоляцию, тоже не самый лучший вариант.

Учитывайте также то, что материал, который окутывает внутреннюю дугу дымохода, со временем имеет свойство слегка оседать.

В результате стык двух стенок получается иногда незащищенным. И, вот если этот стык прогорает (и особенно опасно, если он расположен еще и внутри перекрытия), то огонь, возникший в таких пустотах, погасить будет практически нереально. А потому раз в год-два все проходные узлы сэндвич-дымохода следует внимательно осматривать.

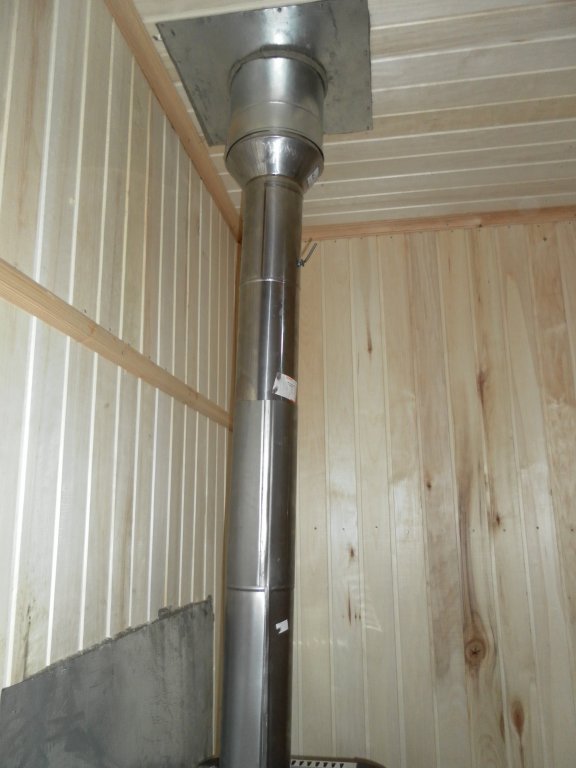

Вот, как правильно организовывается проход сэндвич-дымохода через потолок в самом простом варианте:

Если вы будете устанавливать на дымоход бак с водой, тогда вся установка должна выглядеть так:

Обратите внимание, как при этом должен быть выполнен проход сэндвич-трубы через перекрытие:

И, наконец, если печь или камин нет возможности поставить прямо под место выведения сэндвич-трубы, вам понадобится специальный тройник:

Организация узла через стены дома или бани

Сегодня установка сэндвич дымохода практикуется двумя основными способами: внутри дома или по улице. И действительно, все чаще можно заметить, что дымоходы монтируют прямо через стену на улицу, причем с первого этажа – и оттуда уже направляют вертикально вверх.

И в этом есть свой смысл: так дымоход остывает намного быстрее, и не проходит через пожаронебезопасные перекрытия и крышу. С другой стороны, дымоход, который поднимается через мансарду, обычно служит дополнительным отопительным элементом. Но и риск пожара здесь, конечно же, уже будет выше.

Вы будете удивлены, но на самом деле наружный кожух сэндвича из нержавеющей стали совсем недалек от температуры одноконтурного дымохода. Ведь на самом деле изначально такой дымоход проектировался с целью улучшить тягу, и поэтому газы, которые выходят из печи, обычно имеют температуру 800 градусов Цельсия, а внешний кожух при этом способен разогреться до 300 градусов! А это уже далеко не пожаробезопасная поверхность.

Современный сэндвич-дымоход выводят как через крышу, так и прямо через стены жилого дома:

Более подробно узел вы можете рассмотреть на этой иллюстрации:

Итак, организовать правильный угол прохода сэндвич-дымохода через стены вам поможет такая пошаговая инструкция:

Шаг 1. Перед началом работы обязательно рассчитайте длину горизонтальной сэндвич-трубы, которую нужно будет пропустить через стену. И учитывайте еще при этом тройник, который вы будете устанавливать.

Рассчитайте скат крыши, чтобы дымоход потом не оказался слишком близко к карнизу.Шаг 2. Короб, который вы вставляете в стену, наполните негорючим базальтовым материалом.Шаг 3. Закройте проходной узел крышкой так, чтобы осталась видна прокладка из базальтового картона.Шаг 4.

Края такой крышки узла закройте наличником из комплектующих внешней отделки дома, например, сайдингом.Шаг 5. Обработайте края короба бесцветный кровельным герметиком.Шаг 6. На выходе из дымохода из стены установите ревизию.Шаг 7.

Закрепите дымоход при помощи специальных стеновых кронштейнов, по одному на каждый 1,5-2 метра.Шаг 8. Итак, после того, когда вы установили трубу, проверьте его вертикальность при помощи уровня.Шаг 9. Обязательно проследите за тем, чтобы шов оказался развернут к дому.

Ведь самое главное правило звучит так: узел прохода дымохода через стену дома или бани должен быть максимально защищен от возгорания. Вот хороший пример такого узла:

Чтобы горизонтальный элемент сэндвич-дымохода был установлен надежно, его нужно правильно подпереть металлическим уголком:

Также помогут закрепить такой дымоход к стене в строго вертикальном положении специальные конструкции:

Поверьте, на этом этапе работа еще не заканчивается, особенно, если у вашего дымохода будет сложная конструкция (чего мы вам крайне не рекомендуем):

Устройство прохода сэндвич-дымохода через карниз и крышу

Проход сэндвич-дымохода через крышу необходимо делать по таким же принципам, как и проход через потолок. При этом расстояние до деревянных конструкций должно быть достаточным. И вот на этом этапе важно не допустить опасную ошибку.

Да, дымоход при проходе через кровлю действительно остывает, тем более, что пространство вокруг него проветривается и потому многие полагают, что можно уменьшить расстояние до защищенных стропил. И правда, для холодной кровли это действительно подходящий вариант, но для утепленной необходимо придерживаться тех же расстояний и норм, как у междуэтажных перекрытий.

Для вывода через кровлю сэндвич-дымохода применяются специальная кровельная разделка. Вы можете приобрести таковую абсолютно любую, адаптированную под угол вашей кровли и ее скаты. А монтировать крышную разделку нужно сверху, заводя ее край под конек крыши.

Вот каким должен быть узел прохода сэндвич-дымохода через карниз:

Чтобы вывести сэндвич-дымоход на крышу, вам необходимо будет сделать в кровельном покрытии отверстие достаточной ширины:

Причем на этапе вывода сэндвич-дымохода через крышу не обойтись без кровельного силиконового герметика, который рассчитан на 1500 градусов воздействия температуры.

Изнутри отделка такого узла должна выглядеть таким образом:

При проходе дымоходной трубы через наклонные скаты крыши само отверстие и его изоляция уже будет немного больше по площади:

Особенно осторожно необходимо выводить дымоходную трубу-сэндвич через крышу, если кровельный материал сам по себе горюч.

Не забывайте, что сам металл, конечно же. загораться не станет, а вот кровельная краска – вполне. Чтобы все сделать грамотно, следуйте таким шагам:

Шаг 1. Начинайте вырезать профнастил подальше от будущего месторасположения трубы.

Это около 30 сантиметров выше и больше и 10 см снизу и по сторонам.Шаг 2. Изготовьте для трубы кровельную разделку из оцинкованной стали и устанавливайте ее, начиная снизу. Разделка должна заходить на профнастил не менее 15 см.Шаг 3.

Снимите верхний лист профнастила и положите верхнюю часть кровельной разделки, затем на 20 см накройте ее боковые части.Шаг 4. Установите снятый лист профнастила и закрепите его.Шаг 5. Теперь закрой и загерметизируйте швы, чтобы избежать дальнейших протечек.Шаг 6.

Утеплите трубу негорючим материалом с фиксацией отожженной проволокой.Шаг 7. Изготовьте дымоходный зонт из оцинкованной стали.Шаг 8. Теперь, еще раз загерметизируйте наплавляемыми кровельными материалами, разогретыми или самоклеющимися.

К слову, если вы работаете с металлическим кровельным покрытием, то существует возможность закрепить дымоход в таком месте при помощи отогнутых обрезков самой кровли:

В общих чертах, сборка дымохода вне стен дома практически не отличается от его установки внутри:

Все эти правила придумывают не просто так, ведь они основывается на практических исследованиях и статистики пожаров. Поэтому, если вы не хотите, чтобы ваш дом стал печальным примером для других, соблюдайте все предписания до последнего, и даже больше: старайтесь всегда хоть немного, но перестраховаться, ведь жизнь полна непредсказуемых ситуаций. Изучите внимательно все тонкости и нюансы процесса монтажа современных дымоходов – и спите спокойно!

Установка дымохода через стену

Необходимость выводить дымоход через стену возникает при монтаже отопительного оборудования в уже построенном доме.

Грамотный подбор конструкции, материала, траектории прохождения дымохода становится гарантией эффективного обогрева помещений.

Также важной составляющей безупречной эксплуатации отопительной системы является соблюдение алгоритма монтажа, установленного на основании практического опыта и нормативных документов.

Функциональность и особенности конструкции

Диапазон оптимальной длины дымохода составляет 5 – 10 метров. Показатель ниже минимального значения затрудняет тягу, а труба протяженностью свыше обозначенных 10 метров будет провоцировать чрезмерное горение, увеличивая расход топлива.

Дымоход через стену на улицу

Поскольку гладкость внутренних плоскостей дымохода позволяет увеличить его долговечность, благодаря незначительному скоплению сажи, то все чаще потребители выбирают однослойную стальную трубу, успешно заменяющую кирпичные аналоги. Облегчается монтаж дымохода, если используется его современная конструкция из двух вложенных одна в другую стальных труб с изолирующим слоем из каменной ваты между ними.

Такая система доказала свою практичность, поскольку внутри не образуется негативно действующий конденсат, а наружные поверхности получают незначительный нагрев.

Делая вывод дымохода через стену с дальнейшим монтажом его снаружи дома, необходимо продумать конструкцию защитного короба. Целесообразно его сделать кирпичным, или использовать гипсокартон, дополненный огнеупорной теплоизоляцией.

Трехслойные дымоходы, внутренняя цилиндрическая труба которых сделана из керамики с последующим теплоизоляционным слоем и наружными блоками, выполненными из облегченного бетона, также показывают высокие эксплуатационные качества.

Основные этапы установки

Выполняя монтаж дымовыводящей трубы через стену, необходимо соблюдать определенную последовательность.

В том месте стены, где планируется проход трубы, не должно быть внутренних коммуникаций и проводов.

Производится разметка на стене и готовится отверстие нужных размеров.Проводится монтаж патрубка, который фиксируется в подготовленном отверстии. Проход в стене выкладывается огнеупорным изоляционным материалом, а сверху закрывается кожухом или штукатурится. Дымовая труба соединяется с отопительным устройством, стыкуя трехсекционное колено с тройником, используя переходный элемент.

Тройник для дымохода и его размеры

Проход дымохода в каркасном доме

Чтобы после выхода из стены изменить вектор дымохода на вертикальное направление, берется тройник, снабженный очистным стаканом, который фиксируется кронштейном. Горизонтальный участок, устанавливаемый в стенной проход, специалисты не рекомендуют делать свыше одного метра, поскольку это может снизить тягу.

Если условия не позволяют выполнить это требование, то для компенсации увеличивается общая длина дымохода.Нужно учитывать, что труба, имеющая проход сквозь стену, может направляться под наклоном, угол которого определен технической характеристикой отопительного устройства. Этому обстоятельству нужно обязательно уделить внимание, чтобы не ухудшить производительность оборудования.Дальше продолжается монтаж оставшейся части трубы, идущей вертикально вверх вдоль стены. Чтобы она надежно держалась, внизу предусмотрена подставка, на которую опирается дымоход.Установка креплений дымохода

Крепежные элементы, предназначенные для фиксации дымоотвода к стене, имеют шаг в 60 – 100 см.

После того, как удается вывести трубу на проектную высоту, сверху крепится конусообразный элемент, защищающий от возможного попадания мусора. В зазоре между стеной и дымоходом крепится слой минерального теплоизолятора, например, базальтовой ваты. Сверху дымоход также утепляется и обшивается кожухом из огнестойких и устойчивых к коррозии материалов.

Особенности работы с деревянными стенами

Обустраивая дымоход в деревянном доме, необходимо учитывать, что здесь его монтаж имеет некоторые особенности.

Выполняя проход через стену, нужно трубу дополнительно защитить, обложив огнеупорным кирпичом или асбестом. Такая мера является обязательной по нормативам пожарной безопасности, а также она позволит избежать рассыхания древесных волокон от нагрева в месте соприкосновения с дымоходом.

Проход дымохода через деревянную стену

Начиная монтаж, выбираются дымоотводы из ассортимента трехслойных изделий, отказавшись от однослойного стального дымоотвода, который сильно нагревается. Рекомендуется проектировать горизонтальный участок небольшой длины.

Вертикальная часть в оптимальном варианте должна быть ровной без поворотов. В конструкции дымохода для регулирования интенсивности горения должны быть шиберы. При соблюдении всех требований отопительное устройство будет функционировать эффективно в безопасном режиме.

Если деревянное строение имеет отделку из сайдинга, то предусматривается зазор до дымохода ≥ 15 см. это обусловлено тем обстоятельством, что диапазон температур, регламентируемый производителями для этого отделочного материала, находится диапазоне от минус 50 градусов до плюс пятидесяти градусов. Весь проход защищается огнеупорным теплоизолирующим материалом.

Особенности конструкции дымохода через стену

Наиболее популярные в прошлом кирпичные дымоходы постепенно выходят из употребления.

Широкое признание получили стальные сэндвич-трубы — они относительно дешёвы, просты в монтаже, имеют гладкую внутреннюю поверхность, и не нуждаются в дополнительном утеплении.

Устройство такого дымохода представляет собой стальную трубу, в которой закреплена другая труба, диаметром меньше на 20-60 мм, а между ними расположен слой теплоизоляции из базальтовой ваты.

Особенности конструкции трубы делают дымоход из сэндвич-трубы более удобным в эксплуатации за счёт:

Плюсы и минусы наружного дымоотведения через стену

Использование метода дымоотведения через стену чаще всего определяется удобством работ, и целесообразностью конструкции:

Особенности и правила монтажа

Процессу монтажа предшествуют расчёт необходимой мощности котла, определение оптимального диаметра труб, а также толщины теплоизолирующего слоя.

Подготовительный этап

Прежде всего, необходимо учитывать, что значение диаметра внутренней трубы должно быть не меньше чем диаметр патрубка на котле.

Котёл подбирают согласно отапливаемому объёму, и только потом под него берут комплектующие для дымохода.

Если диаметр трубы превышает диаметр патрубка, между ними устанавливается переходник.

Специалисты рекомендуют устанавливать трубы определённого диаметра, учитывая мощность котла:

Также следует учесть толщину теплоизоляционного слоя.

При рабочей температуре 250 градусов, как у газового котла, слой базальта должен быть 3 см.

Для дровяных и жидкотопливных котлов с рабочей температурой 400 градусов – уже 5 см.

Обратите внимание! Для твердотопливных котлов на угле, где температура достигает 850 градусов, слой базальта должен составлять не менее 10 см, причём не все марки теплоизолятора выдерживают столь высокую температуру.

Монтаж дымоотвода

Существует два варианта вывода дымохода через стену:

Сэндвич-трубу при монтаже вертикальной части дымохода можно собирать в двух вариантах – «по дыму» либо «по конденсату».

При монтаже трубы по дыму газ и продукты сгорания поднимаются вверх, однако возникает проблема с образованием конденсата, который скапливается в трубе, а иногда, если труба плохо загерметизирована, может сочиться через стыки.

Этот метод используется при сборке дымохода через кровлю, при этом большая часть трубы находится в доме, и конденсата образуется значительно меньше.

Метод, при котором труба перевёрнута широким концом вверх, называется монтаж по конденсату. При такой сборке конденсат беспрепятственно стекает по трубе в стакан. Минус этого варианта – дым может просачиваться в плохо загерметизированные отверстия на стыках.

Обратите внимание! Сборка по конденсату используется при выводе дымохода через стену: при этом конденсат оказывается в стакане, а дым выходит из стыков на улице, что в принципе не критично, и не представляет опасности для жизни и здоровья жильцов дома.

Основные правила установки дымохода через стену

Чтобы дымоход работал эффективно, важно соблюдать правила установки, от которых зависит не только функциональность конструкции, но и её безопасность.

Основные правила:

Важно помнить, что труба должна возвышаться над коньком, хотя бы на полметра, лучше на метр, иначе тяга будет очень слабой.Общая длина вертикальной части трубы в идеале — от 5 до 10 метров, если труба возвышается на большую высоту, тяга будет слишком сильной, и топливо моментально прогорит. При слишком короткой трубе тяга будет недостаточной, что также негативно отразится на работе котла или печи.Первый сегмент дымохода, во избежание оплавления теплоизолятора, идёт из одноконтурной трубы. Отступив расстояние, достаточное для того, чтобы избежать перекаливания крепежа в процессе эксплуатации, делают стык с сэндвич-трубой.Котёл устанавливается на лист металла или ещё какой-нибудь негорючий материал.

Стена изолируется от котла таким же образом. Для деревянных домов, согласно СНиП, следует держать котёл и дымоход на расстоянии не менее 45 см от элементов здания, которые могут загореться, и 25 см от элементов из малогорючих материалов. Чтобы сделать выходное отверстие для трубы не слишком большим, древесину обшивают металлом, и в этом случае выходное отверстие может составить не 45, а 25 см.В полученное отверстие монтируется металлический короб, через который проводят трубу, причём без каких-либо соединений, потому что до них потом будет тяжело добраться в случае необходимости.

Полости в стене заполняют теплоизолятором, не подверженным горению.Снаружи и изнутри отверстие для трубы зашивают металлическим листом. Далее, посредством кронштейнов крепят опорную площадку для дымохода снаружи здания, а на выходной отрезок трубы ставят тройник. Низ трубы съёмный, выполнен в форме стакана и предназначен для образующегося конденсата.

Нередко стакан оснащают краном и подсоединённым к нему шлангом для слива. Конденсат очень токсичен, поэтому рядом с домом сливать его точно не стоит.Дымоход вверху крепится также посредством кронштейнов, расположенных на расстоянии друг от друга на расстоянии не более метра. Для защиты от осадков на трубу сверху ставится колпак.Чтобы хорошо загерметизировать стыки, их обмазывают жаростойким герметиком, после чего место стыка дополнительно стягивается хомутом.

Утепление наружного дымохода

Более практичный вариант дымохода — применение сэндвич-трубы, которая не только проще монтируется, но и не требует дополнительного утепления.

Если для дымоотведения применяется одноконтурная труба, необходимо вмонтировать её в короб, где расстояние между стенками короба и трубы заполняется базальтовым теплоизолятором.

Можно также для утепления использовать фольгу или другой негорючий материал, но поверх трубы обязательно должен быть толстый слой теплоизолирующего негорючего материала.

Шахта для дымохода из кирпича, куда помещается труба – конечно, красиво, эстетично, но очень трудоёмко и непрактично — кирпичная шахта неразборная, её тяжело чистить, к тому же кирпич стоит недешево.

Ну, вот и пришло время заканчивать статью. Весь материал, которым я хотела поделиться – рассмотрен. Надеюсь, он Вам будет полезен, и вы будете им пользоваться при необходимости сделать дымоход через стену.Совершенствуйтесь в собственных практических навыках и получайте все новые знания, как говорят: «Учиться никогда не поздно!» На этом все, спасибо за внимания, удачного и легкого ремонта!

Видео

Источники:

Руководство по монтажу дымохода через деревянную стену

https://pechnoy.guru/pechi/izgotovlenie-pechi/dymohod/kak-vyvesti-trubu-ot-pechi-cherez-stenu.html

https://krovgid.com/communikacii/montazh-sendvich-dymoxoda-svoimi-rukami.html

http://kaminyn.ru/dyimohod/ustanovka-cherez-stenu. html

https://infotruby.ru/svoimi-rukami/montazh-dymohoda-cherez-stenu

Как сделать дымоход через стену своими руками. Видео

Содержание

1 Выбор и особенности дымоходов
2 Правила осуществления вывода дымохода

Печное отопление используется во многих домах, причем оно может быть основным или дополнительным. Такое отопление предполагает сжигание определенного вида топлива, в результате чего образуются различные отходы. Они должны отводиться из дома, для чего важно сделать качественный и надежный дымоход. Его необходимо правильно подключить непосредственно к оборудованию, а также вывести из дома через стену, причем важно, чтобы были соблюдены все условия и требования.

Выбор и особенности дымоходов

Сегодня в доме может быть присоединен к отопительному оборудованию совершенно любой дымоход, сделанный из различных материалов. Можно своими руками смонтировать этот элемент и даже произвести его вывод наружу. Создается дымоход из подходящей трубы, обладающей правильным диаметром и длиной. Важно знать, что монтаж в доме обычно выполняется с помощью одних материалов, а снаружи используются другие, поскольку изделие должно выдерживать все факторы воздействия, которые могут встречаться на открытом воздухе.

Вывод дымохода можно делать через стену или кровлю строения. Выход через кровлю доступен только в том случае, если данная задача предусматривалась еще на этапе проектирования и строительства сооружения, поскольку уже в готовом доме произвести своими руками грамотный вывод оборудования через кровлю очень сложно. Давно построенному сооружению подходит выведенный дымоход через стену. В том случае установка оборудования может выполняться на любом этапе строительства или использования строения. Положительные и отрицательные характеристики дымохода, выведенного через стену.

Такое устройство дымохода обладает следующими плюсами:

Внутреннее пространство сооружения не загромождается лишними элементами, поскольку выход дымохода организуется непосредственно за печкой.
Своими руками осуществить монтаж можно достаточно легко, причем здесь не возникает особых сложностей, однако рекомендуется заранее хорошо изучить инструкции и просмотреть обучающее видео.
Выполняться установка дымохода, в этом случае, может уже после окончательного строительства деревянного строения или в процессе его возведения.
В деревянном доме реализовать монтаж будет очень просто, однако здесь нужно много внимания уделить герметизации, чтобы через проход не поступал холод, и не выходило тепло из помещений, а также некоторым другим важным моментам.
Не возникает необходимость делать вывод дымохода через крышу и основные перекрытия строения, что считается сложной работой.
Трубы для вывода через стены могут быть совершенно разными.

трубы, из которых формируется дымоход, должны утепляться;
нередко в деревянном доме такая конструкция не обладает привлекательным внешним видом, а часто вовсе портит интерьер;
проход должен тщательно и хорошо герметизироваться и утепляться, чтобы он не стал источником потери тепла;
правильно произвести вывод дымохода, выполненного через стену, можно даже своими руками, однако придется тратить время на просмотр обучающего видео, а также должна заранее составляться специальная схема будущей работы, без которой можно допустить ошибки;
рядом с домом должно быть достаточно много свободного места, чтобы установить большую часть дымохода снаружи;
особенности данной конструкции предполагают вывод большого количества тепла от отопительной системы наружу.

Правила осуществления вывода дымохода

Сделать данную работу правильно можно только при учете многочисленных требований и условий. Важно учитывать, из какого материала сделана труба для дымохода, поскольку, если она является тяжелой, то может понадобится установка специального стакана, который может быть установочным или разгрузочным, а для этого приобретаются и своими руками монтируются дополнительные усиленные крепления.

Начинаются работы с прикрепления дымохода к самому отопительному оборудованию. При этом диаметр трубы должен точно совпадать со специальным отверстием в технике. Если этап реализуется своими руками, то нужно сделать все грамотно, для чего следует изучить инструкцию к агрегату. Установка обычно выполняется с применением переходника или колена. После этого можно выполнять монтаж наружной части дымохода, которая крепится к стене с помощью специальных хомутов или других подходящих крепежных элементов, которые должны предназначаться для поверхностей из дерева. Далее можно делать проход в деревянном строении, для чего используются разные подходящие инструменты.

Проход должен обладать оптимальными размерами, чтобы через него можно было вывести одну часть дымохода, однако после этой работы не должно оставаться слишком много места между трубой и стенами строения. Если проход создался слишком маленьким, то придется подправлять его, однако слишком большой вывод придется заделывать подходящими материалами с высоким показателем теплоизоляции.

Как правило, через проход выводится часть дымохода из нержавеющей стали с теплоизоляцией, а для ее фиксации используются тройники. Тройники нужны не только для того, чтобы монтаж был качественным и правильным, но и в будущем будут обеспечивать качественную очистку оборудования, а также и отвод от него конденсата.

Установка дымохода должна выполняться грамотно, а чтобы обеспечить надежность всех соединений, желательно пользоваться кронштейнами, которые легко монтируются самостоятельно. Во время работы следует учитывать пожарные нормы безопасности, которые учитывают, что между отопительным оборудованием и стенами должно иметься определенное расстояние, которое не должно быть меньше конкретного показателя. Это обеспечивает защиту от возможного возгорания деревянного сооружения.

Важно не только провести дымоход, но и выполнить другие важные работы, которые заключаются в теплоизоляции наружной части этой конструкции. Как правило, для этих целей применяется специализированный кожух с нужными параметрами. В нем чаще всего для повышения теплоизоляционных параметров применяется минеральная вата. Сам кожух обычно формируется из нержавеющей стали, устойчивой к коррозии и многим другим воздействиям атмосферы.

Таким образом, дымоход, проведенный через стену деревянного строения, считается отличным решением. Здесь важно только правильно создать проход для одной части дымохода, утеплить наружную конструкцию, а также проверить все элементы на герметичность и прочность.

правила и этапы установки, рекомендации

Наличие автономной системы отопления требует установки дымоотвода, сквозь который выводятся продукты переработки топлива. Монтаж дымохода через стену считается наиболее практичным вариантом, если провести его по всем правилам. Для этой цели необходимо знать особенности конструкции и принцип работы устройства, изучить его главные элементы, разобраться со спецификой и нюансами подключения.

Содержание

Особенности конструкции и принцип работы
Главные элементы дымохода
Основные правила и этапы монтажа дымохода через стену
По наружной стене
Сквозь каркасную стену
Сквозь деревянную стену
Специфика и нюансы подключения
Установка дымохода из сэндвич-труб
Советы профессионалов

Особенности конструкции и принцип работы

Выведение трубы дымохода через стенку

Дымоходы, установленные с наружной стороны, бывают настенными или коренными, во втором случае их ставят на отдельный фундамент возле здания. Труба может быть сделана из кирпича, однослойной стали, сэндвич-трубы, асбоцемента или обычного цемента. Сложнее всего возводить кирпичную трубу, для этого необходимо владеть навыками каменщика. Асбоцементные варианты достаточно хрупкие, к ним сложно подбирать комплектующие элементы, также им требуется дополнительное утепление, и они способны разрушиться под влиянием конденсатного компонента. Наилучшим вариантом считаются стальные трубы, не доставляющие проблем во время установки и не требующие прокладывания утеплителя, при этом они недорого стоят.

Работа дымоходной трубки, подведенной к печке, основывается на реакции веществ горения, которые при нагревании устремляются вверх. Нагретые газы способны расширяться, в результате чего снижается их плотность, затем они переходят в завышенные атмосферные слои. После поднятия отработанных компонентов внутри топки создается разреженный слой, к которому подмешивается свежий воздух. За постоянное поступление кислорода к топливу отвечает тяга, на которую влияют высота дымохода, утепление канала и площадь его сечения, расположение оголовной части по отношению к верху кровли, а также приток нужного количества воздуха.

Дымоход нужен, чтобы выводить отработанные продукты горения за пределы дома. Это важнейший элемент, без которого невозможна нормальная работа любой печи.

Главные элементы дымохода

Элементы дымохода из сэндвич-труб

Дымоход любого вида состоит из вертикальной коробки, задвижки, оголовного элемента, люков для очистки и фундамента, если он необходим. Количество деталей различается с учетом материала, из которого сделана трубка. Кирпичный дымоотвод включает в себя шейку для подсоединения к печной топке, стояк с задвижными частями, откос, вкладыш из нержавеющей стали, выдру, представляющую собой расширение для стенок трубы над кровлей, и металлический колпак. Асбоцементные и стальные варианты состоят из трубок, колпака, переходников, подсоединяемых к топочной части, утеплителя и наружной обшивки, если она требуется.

Наиболее современными и прочными считают дымоходные элементы из сэндвич-труб, состоящих из трех слоев, или сделанных из керамики. Их собирают из готовых заводских частей, большой ассортимент которых дает возможность быстро создать конструкцию с нужными параметрами. Основными деталями подобных труб являются прямые или поворотные детали, тройники, элементы для собирания конденсата, переходники, дефлекторы и конусные части. Сэндвич-трубы изготавливают из двух слоев металлических листов, между которыми кладут утеплитель. Керамические аналоги собирают из керамзитобетона, стандартной коробки из керамики и утепляющего материала.

Основные правила и этапы монтажа дымохода через стену

Чтобы установить стандартный дымоход через стену, нужно соблюдать главные правила и технику, касающуюся безопасности. Схема установки может быть наружной, также деталь ставят сквозь деревянную либо каркасную стену.

По наружной стене

При ведении дымохода необходимо соблюдать нормативные углы изгибов

При таком монтаже на главные параметры дымоотвода влияет прибор отопления. Для регуляции колебаний дыма понадобится создавать отводы, колена соединений которых должны сохранять нужный угол. Отводные элементы скрепляют друг с другом при помощи вольфрамового электрода, далее монтируют заслонки и специальные окна. Если это необходимо, заслонные элементы ставят в отводных частях, трубках либо переходах на нужном расстоянии таким образом, чтобы они не могли соприкоснуться со стенкой трубки. Помимо этого понадобится монтировать подставку под тройные части, для этой цели применяют трубку с квадратным сечением, удерживая деталь на стенке при помощи дюбелей. Пристальное внимание необходимо уделять расстоянию между стенкой и дымоходом.

Вывод подобного дымохода через стену осуществляются за счет тройников, сделанных из нержавейки с тепловой изоляцией. За счет них устройство подключается к дымоходу, после этого тройники будут применять в качестве отводных частей для конденсатных частиц, чистки и проверки деталей конструкции. Отводные трубки или ревизионные окна ставят в низу либо сбоку от тройников, которые бывают проходными, сборными или цельными. Для полноценной установки дымохода применяют кронштейны, в ряде случаев могут понадобиться вспомогательные крепления. Они необходимы для придания конструктивной части устойчивости к нагрузкам.

Дымоходу снаружи всегда требуется слой тепловой изоляции, трубку помещают в защитный чехол, который изготавливают из стали оцинкованного либо нержавеющего типа, а также прочих материалов с устойчивостью к коррозии.

Сквозь каркасную стену

Нередко требуется установить печь в доме с дымоходом через каркасную стену. С целью получения нужного результата всю конструкцию обрабатывают материалами изоляционного типа, к примеру, шлакобетоном, минеральной ватой либо волоконными утеплителями. Верхнюю часть трубки оборачивают фольгой из алюминия и удерживают стяжками с хомутами. Иногда сразу устанавливают сэндвич-дымоходы с утеплительным элементом, монтаж которых не доставляет сложностей. Они включают в себя две трубы с разным диаметром, маленькая вкладывается в более крупную, в качестве наполнителя для них используют утеплитель.

Сквозь деревянную стену

Древесина может загореться при высоких температурах, поэтому используются теплоизоляционные материалы

Чтобы установить дымоход камина через стену строения из дерева, понадобится строго следовать правилам, касающимся пожарной безопасности. Трубку обкладывают прочным каркасом, стойким к возгоранию, это могут быть кирпичи или асбест. Подобная процедура позволяет предотвратить рассыхание древесины на участках, примыкающих к дымоотводу. Нередко во время установки трубки в деревянных строениях применяют системы с двумя контурами.

В идеале необходимо создавать схему дымохода, где горизонтальная соединительная труба имела бы небольшую длину. Строение такого дымоотвода включает элемент, который называется «шибер», он помогает контролировать процесс тяги. Как и в отводящих элементах предыдущего типа, горловину накрывают специальным колпаком. Детали трубки при этом закрепляют, соблюдая дистанцию в один метр на расстоянии друг от друга, создавая проход дымохода через стену в деревянном доме.

Специфика и нюансы подключения

Дымоход считается наиболее сложной деталью системы отопления, поскольку от этого элемента будет зависеть жизнь и здоровье владельцев строения. При монтаже необходимо полностью соблюдать все условия нормативов, это станет гарантией безопасности и поможет избежать возможных проблем.

Установка дымохода из сэндвич-труб

Элементы конструкции дымохода и крепеж

Если нужно устанавливать дымоход своими руками, для этой цели стоит применять практичные, облегченные и простые в установке сэндвич-трубы, сделанные из цельных заводских деталей. Главный минус подобных трубок заключается в их завышенной стоимости, но также владельцы могут сэкономить, проведя установку самостоятельно. Отсутствие проблем при монтаже позволяет установить безопасный дымоотвод и подключить его к любому прибору отопления. Следует соблюдать главные правила и обеспечивать:

оптимальный подбор и расчет диаметра трубок изнутри, в том числе расчет высоты дымохода;
соблюдение подходящих дистанций от поверхности трубок до стен и прочих конструктивных элементов;
полноценное утепление дымоходного канала;
оптимальную герметизацию, правильное и надежное прикрепление к поверхностям стен;
обязательный монтаж емкостей для собирания конденсата;
сборку конденсатных деталей либо применение специальных модулей, которые можно собрать по конденсату или дыму.

Поставить хороший дымоход своими руками и вывести его сквозь стену возможно, соблюдая условия нормативных документов. Несмотря на отсутствие сложностей при монтаже, эта работа требует определенных навыков.

Советы профессионалов

При устройстве дымоотвода стоит воспользоваться советами специалистов, чтобы сделать идеальный узел для выхода дыма. Трубку, которая идет с наружной части, собирают по конденсату. Если выполнять процедуру по дыму, конденсат способен просочиться в гильзы. Утеплитель нельзя смачивать, в этой ситуации трубки будут плохо изолированы, а наружная гильза может спровоцировать пожар при нагреве стеновых конструкций. Помимо этого промерзание жидкостей способно стать причиной образования прорех на трубках, а кислота внутри конденсатного вещества провоцирует прогорание вкладыша изнутри. Вытекание дыма на открытых пространствах не опасна, ее можно ликвидировать, если дополнительно смазывать стыковые части герметиком.

Не рекомендуется снижать диаметр отверстия дымохода, это может спровоцировать остановку либо снижение тяги. Дымоходный канал обязательно очищают от сажи дважды в год, а оголовную часть от льда, снега или намерзшего на него конденсата. Сэндвич-трубам не нужно дополнительное утепление, кроме участка прохода сквозь перегородку либо стенку. Для этой цели лучше использовать утеплители огнеупорного типа и исключить применение стекловаты. Участок, в котором труба пролегает через стенку, необходимо в обязательном порядке утеплять при помощи керамической или базальтовой ваты, асбеста либо вспененного вермикулита. Применение асбеста не доставляет проблем, на завершающем этапе изделие не начнет пылить и выделять опасные вещества.

При работе со стенками из дерева необходимо помнить об опасности их возгорания, поэтому ставить дымоходы в таких строениях гораздо сложнее, если сравнивать их с кирпичными. Когда дымоход выводят сквозь деревянную стенку, необходимо строго соблюдать дистанцию от трубы до стены, она не должна быть толще 260 мм. Дополнительно нужно позаботиться о теплоизоляционной части и обработать стены антипиренами. Ставя дымоход в таком строении, понадобится изолировать поверхности стенок возле монотрубы и патрубка выхода от теплового генератора. Такую изоляцию создают с помощью горючих материалов, например, плитки, штукатурки, камня либо металлических листов.

Стены строений из кирпича, бетона и газобетона гораздо более устойчивы к воздействию огня. Но их в обязательном порядке необходимо утеплять в местах прохождения труб, прежде чем выводить на крышу сквозь отверстие на нужный этаж, выдерживая дистанцию до стен, не превышающую 130 мм.

проход дымохода через стену каркасного дома

Содержание статьи

Как вывести трубу от печи через стену?

Немало вопросов и проблем возникает в моменте, когда требуется сделать проход печной трубы через стену.

При проектировании данного этапа работ следует учитывать большое число факторов, среди которых:

Строение стены;

Используемые материалы;
Место выхода трубы;
Диаметр дымоходного отверстия.

Схема вывода трубы от печи через стену

Ниже представлена схема вывода двухстенной печной трубы через стену:

Варианты вывода печной трубы через стену

Какие дымоходы можно вывести через стену?

Расчеты и правила установки

Правила установки подразумевают тщательное продумывание всех этапов будущих работ:

Следует удостовериться, что сама труба не будет контактировать с какими-либо горючими материалами, которые под действием высокой температуры могут начать тлеть и выделять токсические испарения.
При непосредственном наружном монтаже системы необходимо помнить об углах отклонения, которые будут выполнять роль активных направляющих для отведения дыма. Дымоходная труба не должна быть расположена параллельно стене дома, так как в таком случае будет происходить стаз дыма – он попросту не будет выводиться из системы.
В нижних и боковых частях трубы должны быть установлены специальные тройники, которые будут использоваться в качестве места для установки механизмов для отведения конденсата. Если этот шаг не будет выполнен, то влага при растопке камина или печи будет попросту попадать в топку и гасить пламя. Все это существенно усложнит процесс растопки!

Верхняя часть трубы должна возвышаться над кромкой крыши, чтобы обеспечить сдувание дыма и копоти в зоне более разряженного воздуха. Обычно такие зоны формируются на расстоянии 15-25 см от полотна крыши.

к содержанию ↑

Как монтировать дымоход?

Процесс монтажа дымохода подразделен на несколько основных этапов, которые состоят из:

Подготовительных работ;
Монтажа элементов крепежа;
Собственно установки дымохода.

Общие этапы работ:

Требуется просверлить отверстие в стене, через которое будет выходить сам дымоход, с помощью специального инструмента. Современные модели обладают регулируемыми насадками и системами активного охлаждения, чтобы исключить появление трещин на поверхности фасада.

Проход через бетонную/кирпичную стену. Бетонные и кирпичные стены представляют собой наиболее удобный материал, который не требует дополнительной обработки. Рекомендуется дополнительно шпаклевать место создания отверстия, дабы исключить вероятность скорой деградации стены помещения.

Проход через деревянную стену

Нюансы монтажа места прохода печной трубы через деревянную стену

Схема установки дымохода через стену

Необходимость выводить дымоход через стену возникает при монтаже отопительного оборудования в уже построенном доме. Грамотный подбор конструкции, материала, траектории прохождения дымохода становится гарантией эффективного обогрева помещений. Также важной составляющей безупречной эксплуатации отопительной системы является соблюдение алгоритма монтажа, установленного на основании практического опыта и нормативных документов.

Функциональность и особенности конструкции

Дымоход через стену на улицу

Основные этапы установки

Выполняя монтаж дымовыводящей трубы через стену, необходимо соблюдать определенную последовательность.

В том месте стены, где планируется проход трубы, не должно быть внутренних коммуникаций и проводов.
Производится разметка на стене и готовится отверстие нужных размеров.
Проводится монтаж патрубка, который фиксируется в подготовленном отверстии. Проход в стене выкладывается огнеупорным изоляционным материалом, а сверху закрывается кожухом или штукатурится.
Дымовая труба соединяется с отопительным устройством, стыкуя трехсекционное колено с тройником, используя переходный элемент.

Тройник для дымохода и его размеры

Чтобы после выхода из стены изменить вектор дымохода на вертикальное направление, берется тройник, снабженный очистным стаканом, который фиксируется кронштейном. Горизонтальный участок, устанавливаемый в стенной проход, специалисты не рекомендуют делать свыше одного метра, поскольку это может снизить тягу. Если условия не позволяют выполнить это требование, то для компенсации увеличивается общая длина дымохода.
Нужно учитывать, что труба, имеющая проход сквозь стену, может направляться под наклоном, угол которого определен технической характеристикой отопительного устройства. Этому обстоятельству нужно обязательно уделить внимание, чтобы не ухудшить производительность оборудования.
Дальше продолжается монтаж оставшейся части трубы, идущей вертикально вверх вдоль стены. Чтобы она надежно держалась, внизу предусмотрена подставка, на которую опирается дымоход.

Установка креплений дымохода

Крепежные элементы, предназначенные для фиксации дымоотвода к стене, имеют шаг в 60 – 100 см. После того, как удается вывести трубу на проектную высоту, сверху крепится конусообразный элемент, защищающий от возможного попадания мусора. В зазоре между стеной и дымоходом крепится слой минерального теплоизолятора, например, базальтовой ваты. Сверху дымоход также утепляется и обшивается кожухом из огнестойких и устойчивых к коррозии материалов.

Особенности работы с деревянными стенами

Проход дымохода через деревянную стену

Монтаж дымохода через стену: преимущества и недостатки, этапы установки

Зачастую дымоход через стену приходится устанавливать в тех случаях, когда строение уже построено и требуется монтаж внешнего канала. Для этого нужно грамотно рассчитать все нюансы, учесть уровень наклона, особенность самой конструкции и материала, и, безусловно, предусмотреть возможность установки разного рода котлов. Кроме того, важным аспектом правильного функционирования дымохода через стену является верный и последовательный порядок работы, который содержится в соответствующей документации.

Функциональность и особенности конструкции

Итак, как же вывести дымоход через стену, какие особенности нужно знать и на что обращать внимание в первую очередь? Учитывайте не только проход через стену, но и выход дымохода наверх. То есть оптимальная высота для любого типа конструкции дымохода должна соответствовать 5 — 10 метрам. Использование канала меньшего размера в стопроцентной гарантии дает плохую тягу, и соответственно проблемы с дымоотделением. Кстати, слишком завышать высоту канала то же не рекомендуется, выше 10 метров уже будет сопровождаться избыточным горением и высоким потреблением топлива.

Учитывая, что со временем использования, вам обязательно понадобиться чистить канал от сажи, то зачастую выбирают именно круглые трубы из керамзита или металла. Да и монтаж такого рода конструкций намного легче, тем более, если брать во внимание современные предложения, как двух канальная или двухслойная труба. Представляющая уже готовую конструкцию, не требующую утепления и дополнительной герметизации.

Такой тип конструкции доказал свою практичность и оптимальность, в ней не образовывается конденсат и негативные отложения. К тому же внешние стенки не нагреваются до запредельной температуры, поэтому выдерживается достаточно серьезная противопожарная обстановка.

Преимущества и недостатки

При выведении дымохода через стену, можно отметить появление некоторых положительных сторон в такой конструкции:

Экономия внутреннего пространства.
Возможность оборудования канала даже после завершения возведения дома.
Установка, монтаж таких конструкций намного проще, чем аналогичных внутри сооружений.
Высокая пожарная безопасность. Ведь внутренние стенки могут достигать температуры более 1000 градусов, внутри помещения это огромный минус, в отличие от улицы, где на такие температуры можно не обращать внимание.
Со временем даже самые герметичные и качественные дымоходы, начинают пропускать угарный газ, через образованные в стенках щели и трещины.

В случае возникновения, каких-либо проблем с тягой, есть возможность регулировки трубы дымохода без повреждения и нарушения целостности в местах прохода.

Недостатки, касающиеся, в том числе монтажа сэндвич дымохода:

Обязательное утепление (за исключением «сэндвича»).
Внешний канал, в некоторых случаях требует отведения необходимого «куска» земли.
От наружных систем тепло уходит в атмосферу, когда внутри дома можно было организовать дополнительный источник обогрева.
Сложно подобрать конструкцию к дизайну сооружения.
При высоких размерах каналов, проблемой может стать система крепежа, от большой парусности.

Основные этапы установки

Проводя работу по установке вашего дымохода через стену, нужно помнить важные правила и этапы монтажа. Следует придерживаться последовательности, чтобы ничего не забыть и сделать все правильно. Итак, установить дымоход, этапы:

Проверьте, нет ли в местах прохода сквозь стену коммуникаций.
Произведите разметку, и подготовьте нужного диаметра отверстие.
Установите «патрубок», который тщательно герметизируете и тепло изолируете от стены, специальным огнестойким материалом. Поверх можно установить специальный кожух.
Труба стыкуется с котлом, печкой с помощью трех конечного «колена». Нижняя часть обязательна, с помощью этого выхода можно будет проводить чистку.
Наружный участок второго «колена» за стеной, нужно закрепить, важно помнить, что горизонтальные плоскости не должны превышать один метр.
Дальше производится монтаж вертикальной части. Обращайте внимание на крепление, используйте только качественные крепежные элементы.

После возведения всей вертикальной части, нужно знать, как установить оголовок, так называемую конусообразную крышку, которая будет способствовать улучшению тяги и защите канала от засорения. В зависимости от типа канала, вам понадобится утеплить и изолировать пространство между стеной и трубой.

Особенности работы с деревянными стенами

Производя монтаж дымохода через стену в деревянном доме, нужно помнить о высокой пожарной опасности этого материала. Выполняя проход дымохода через деревянную стену, нужно дополнительно позаботиться об изоляции, к примеру, можно использовать огнестойкий кирпич, асбест. В каркасном доме ситуация складывается подобным образом. Для понимания всего процесса наглядно, демонстрируем, как правильно выводить дымоход через стену в деревянном доме схемой.

Кстати, обустройство хорошей изоляции позволяется избежать порчи дерева, ведь от нагрева волокна рассыхаются. Начиная продумывать выведение дымохода через деревянную стену, продумайте, какую именно конструкцию будете использовать. Всеми специалистами рекомендуется установка трехслойных систем, они оснащены собственной термоизоляцией, которая практически не допускает нагрева внешних частей канала.

Кстати, к особенностям установки именно для деревянных строений, можно отнести обязательность формирования идеально вертикального канала, без изгибов. Делая дымоход, не забывайте об установке шиберов, они помогут справиться с излишней тягой и позволят регулировать поток.

Важный момент, сейчас многие используют сайдинг в качестве отделки для деревянных домов. Так вот, использование сайдинга подразумевает отступление от стены до дымохода на расстояние больше 150 мм. Это связано с тем, то материал пожара опасен и его диапазон температур равняется в минимальном значении всего 50 градусам.

Монтаж дымохода

Проход любого дымохода через стену ответственное занятие, важно правильно рассчитать все нюансы. Вывод дымохода через стену нужно делать только в том месте, где нет никаких коммуникаций. Кроме того, к специфике монтажа в стене относится установка надежной разветвительной системы. Не допускается образования острых углов, они приводят к образованию завихрений, что негативным образом скажется на работоспособности системы.

Выполнять монтаж, нужно начиная от источника тепла, то есть с соединения трубы и котла. Далее переходим непосредственно к креплению перегородки, установке крепления дымохода на стене. Не советуют использовать сделанные своими руками крепежи.

После проводки через стену, проводим крепление трубы на кронштейны, заранее установленные на стене. После вывода на крышу, крепится труба дополнительно специальными растяжками, при условии, что высота намного превышает конек кровли.

Монтаж дымохода через стену: особенности и правила установки

Любое автономное отопление, кроме электрокотла, сжигает топливо, поэтому без дымохода не обойтись. Не всегда удобно вести трубу через крышу, иногда целесообразнее использовать систему дымоотведения через стену. Чтобы дымоход работал эффективно, нужно верно подобрать трубы под котёл, правильно произвести работы по монтажу дымохода через стену, и при необходимости утеплить его.

Содержание

Особенности конструкции дымохода через стену
Плюсы и минусы наружного дымоотведения через стену
Особенности и правила монтажа
- Подготовительный этап
- Монтаж дымоотвода
Утепление наружного дымохода

Особенности конструкции дымохода через стену

Наиболее популярные в прошлом кирпичные дымоходы постепенно выходят из употребления.

Особенности конструкции трубы делают дымоход из сэндвич-трубы более удобным в эксплуатации за счёт:

пожаробезопасности;
теплоизоляции труб, которая в холодное время года препятствует образованию в них конденсата;
лёгкости в уходе: чистить трубы нужно намного реже, чем кирпичную конструкцию – стенки сэндвич-труб по сравнению с кирпичом более гладкие, что не только не даёт скапливаться налёту на стенках трубы, но и улучшает тягу.

Плюсы и минусы наружного дымоотведения через стену

практически вся дымоходная труба выходит на улицу, а не проходит через весь дом;
монтаж можно производить и на самом этапе строительства, и уже после возведения дома, например, при монтаже системы отопления;
нет необходимости делать отверстия в перекрытиях в случае, если котёл расположен на первом этаже двух-трехэтажного здания;
кровля остаётся целой;
дымоход через стену отличается простотой сборки и монтажа.

Однако, такая конструкция не лишена и недостатков:

необходимость утепления находящейся на улице части дымохода;
поскольку конструкция полностью вертикальной быть не может, у неё снижается эффективность по сравнению с выведенной вертикально через кровлю. Исходя из этого, продумывать схему надо, чтобы дымоход, с одной стороны, гармонично вписывался в обстановку, а с другой, имел минимальное количество колен и поворотов.

Особенности и правила монтажа

Подготовительный этап

Котёл подбирают согласно отапливаемому объёму, и только потом под него берут комплектующие для дымохода.

Если диаметр трубы превышает диаметр патрубка, между ними устанавливается переходник.

Специалисты рекомендуют устанавливать трубы определённого диаметра, учитывая мощность котла:

Мощность котла	Диаметр трубы
до 3.5 кВт	8 см;
от 3.5 до 5.2 кВт	9.5-11 см
свыше 5.2 кВт	более 11 см.

Также следует учесть толщину теплоизоляционного слоя.

При рабочей температуре 250 градусов, как у газового котла, слой базальта должен быть 3 см.

Для дровяных и жидкотопливных котлов с рабочей температурой 400 градусов – уже 5 см.

Обратите внимание! Для твердотопливных котлов на угле, где температура достигает 850 градусов, слой базальта должен составлять не менее 10 см, причём не все марки теплоизолятора выдерживают столь высокую температуру.

Монтаж дымоотвода

Существует два варианта вывода дымохода через стену:

трубы внутри помещения поднимают на небольшое расстояние от потолка, где и выводят их на улицу;
от патрубка котла сразу же горизонтально ведут трубы сквозь стену. Этот метод хорош тем, что получается меньшее количество колен, а это благоприятно отражается на производительности дымохода.

При монтаже трубы по дыму газ и продукты сгорания поднимаются вверх, однако возникает проблема с образованием конденсата, который скапливается в трубе, а иногда, если труба плохо загерметизирована, может сочиться через стыки. Этот метод используется при сборке дымохода через кровлю, при этом большая часть трубы находится в доме, и конденсата образуется значительно меньше.
Метод, при котором труба перевёрнута широким концом вверх, называется монтаж по конденсату. При такой сборке конденсат беспрепятственно стекает по трубе в стакан. Минус этого варианта – дым может просачиваться в плохо загерметизированные отверстия на стыках.

Обратите внимание! Сборка по конденсату используется при выводе дымохода через стену: при этом конденсат оказывается в стакане, а дым выходит из стыков на улице, что в принципе не критично, и не представляет опасности для жизни и здоровья жильцов дома.

Основные правила установки дымохода через стену

Основные правила:

Важно помнить, что труба должна возвышаться над коньком, хотя бы на полметра, лучше на метр, иначе тяга будет очень слабой.
Общая длина вертикальной части трубы в идеале — от 5 до 10 метров, если труба возвышается на большую высоту, тяга будет слишком сильной, и топливо моментально прогорит. При слишком короткой трубе тяга будет недостаточной, что также негативно отразится на работе котла или печи.
Первый сегмент дымохода, во избежание оплавления теплоизолятора, идёт из одноконтурной трубы. Отступив расстояние, достаточное для того, чтобы избежать перекаливания крепежа в процессе эксплуатации, делают стык с сэндвич-трубой.
Котёл устанавливается на лист металла или ещё какой-нибудь негорючий материал. Стена изолируется от котла таким же образом. Для деревянных домов, согласно СНиП, следует держать котёл и дымоход на расстоянии не менее 45 см от элементов здания, которые могут загореться, и 25 см от элементов из малогорючих материалов. Чтобы сделать выходное отверстие для трубы не слишком большим, древесину обшивают металлом, и в этом случае выходное отверстие может составить не 45, а 25 см.
В полученное отверстие монтируется металлический короб, через который проводят трубу, причём без каких-либо соединений, потому что до них потом будет тяжело добраться в случае необходимости. Полости в стене заполняют теплоизолятором, не подверженным горению.
Снаружи и изнутри отверстие для трубы зашивают металлическим листом. Далее, посредством кронштейнов крепят опорную площадку для дымохода снаружи здания, а на выходной отрезок трубы ставят тройник. Низ трубы съёмный, выполнен в форме стакана и предназначен для образующегося конденсата. Нередко стакан оснащают краном и подсоединённым к нему шлангом для слива. Конденсат очень токсичен, поэтому рядом с домом сливать его точно не стоит.
Дымоход вверху крепится также посредством кронштейнов, расположенных на расстоянии друг от друга на расстоянии не более метра. Для защиты от осадков на трубу сверху ставится колпак.
Чтобы хорошо загерметизировать стыки, их обмазывают жаростойким герметиком, после чего место стыка дополнительно стягивается хомутом.

На что обратить особое внимание:

Важно не допускать контакта дымохода с электричеством, газопроводом, водоснабжением или водоотведением.
Горизонтальные участки трубы длиной не должны превышать длину в 1 метр.
Необходимо при монтаже добиваться строго вертикального положения дымохода, контроль можно осуществлять при помощи отвеса либо строительного уровня.
Не следует располагать стыки конструкции так, чтобы они совпадали с креплением на кронштейнах.

Утепление наружного дымохода

Более практичный вариант дымохода — применение сэндвич-трубы, которая не только проще монтируется, но и не требует дополнительного утепления..

Как установить дровяную печь через стену? (Руководство пользователя)

Дровяные печи — отличный способ обогреть дом. Но иногда их установка может быть затруднена. Эта статья шаг за шагом проведет вас через процесс установки, чтобы вы могли пользоваться всеми преимуществами дровяного отопления без головной боли!

Установка дымохода для дровяной печи через стену не так сложна, как может показаться. Первое, что вам нужно сделать, это убедиться, что ваш камин или печь правильно установлены и вентилируются для природного газа, пропана или мазута. Затем определите, нужен ли дымоходу удлинительный комплект и какой тип системы вентиляции следует использовать: прямую вентиляцию (газ), герметичное сжигание (пропан) или воздухонепроницаемую (масляную). Если никакая система вентиляции не будет работать с вашей конкретной установкой, не беспокойтесь! Существует множество других доступных вариантов, таких как добавление заслонки для контроля воздушного потока вокруг отверстия топки.

Что такое дымоход и как он работает?

Дымовая труба представляет собой трубу, воздуховод или другую конструкцию, через которую продукты сгорания, образующиеся в отопительных приборах, выводятся во внешнюю атмосферу. Слово происходит от латинского «caminus» (очаг) и имеет то же происхождение, что и итальянское «camino» (дорога). Дымоходы можно найти в зданиях, где расположены устройства для сжигания топлива, такие как печи, котлы или плиты; они также могут служить структурами, предназначенными для удаления опасных газов, образующихся в другом месте, например, во время сварочных работ.

Дымоход работает по принципу плавучести: горячий воздух и газы, образующиеся при сгорании, менее плотны, чем окружающий атмосферный воздух, поэтому они поднимаются вверх в открытое пространство. В этом смысле камин можно рассматривать как контролируемую утечку, поскольку он предназначен для очень неэффективного преобразования химической энергии, выделяемой при горении углей или дров (обычно 20%), в тепловое излучение, вместо того, чтобы удерживать большую часть его внутри для целей обогрева.

Дымоходы также могут использоваться с другими устройствами, такими как масляные печи или ракетные двигатели, где газообразные продукты должны проходить через них под высоким давлением – их конструкция, как правило, намного сложнее по сравнению с конструкциями, предназначенными для вентиляции зданий, но они работают в соответствии с точно такие же физические принципы.

Установка дымохода для дровяной печи через стену

Дымоход для дровяной печи Труба может быть установлена в любом месте стены, откуда будет обеспечена хорошая тяга. Во многих случаях это место находится очень близко к уровню пола, поэтому у вас не будет много футов трубы над уровнем потолка. Хотя не существует жестких и быстрых правил относительно дымоходов, большинство людей хотят, чтобы дымоход был как можно короче по причинам установки (длина = больше расходов), а также потому, что им не нравится видеть, как вся эта труба торчит в их доме. Обычно лучше всего, если дымоход дровяной печи по всей длине проходит внутри полости внешней стены, а не через один или несколько отсеков для стоек или вверх в чердачное помещение, если только вы не планируете установить водонепроницаемое покрытие вокруг его верха.

Прежде чем начать, закрепите все незакрепленные доски, чтобы ваша рабочая зона была безопасной и чистой для выполняемой работы. Вы хотите быть уверены, что все останется на одном уровне, когда вы установите этот дымоход для дровяной печи через настенную трубу. Очень неприятно, когда на голову выпадает кусок перевернутой флешки!

Необходимые материалы

Для установки дровяной печи через стену вам потребуются следующие материалы:

Торцевой ключ с удлинителем
Сверла и сверла по кирпичу и каменной кладке
Инструмент для выравнивания
Труба дымохода дровяной печи
Комплект для облицовки дымохода

Для установки дымохода для дровяной печи через стену вам потребуются следующие материалы: Торцевой ключ с удлинителем Сверла и сверла для кирпича и каменной кладки Инструмент для выравнивания Труба дымохода для дровяной печи Набор для облицовки дымохода Кроме того, если ваша стена сделана кирпича или бетонных блоков, возможно, потребуется нанять профессионала. Вы также можете использовать эту возможность, чтобы они также проверили вашу существующую установку.

Инструменты

Дровяная печь с подключением к дымоходу.
Соединитель печной трубы.
Рулетка.
Карандаш и уровень.
Ножовка.
Уровень или отвес.

Меры предосторожности

Всегда соблюдайте необходимые меры предосторожности при работе с инструментами и установками.
Используйте все средства индивидуальной защиты, включая перчатки, очки, беруши и т. д., в соответствии с вашим уровнем комфорта и законами штата.
ЗАПРЕЩАЕТСЯ модифицировать дымоход печи без консультации со специалистом. Всегда читайте и следуйте всем инструкциям производителя, прилагаемым к комплекту дымохода, дровяной печи или камину, прежде чем пытаться установить его самостоятельно. Если вы не уверены в том, что делаете, просто наймите специалиста для помощи. У Национальной ассоциации противопожарной защиты (NFPA) есть отличные рекомендации по правильной установке и использованию этого типа приборов:

NFPA 211: Стандарт для дымоходов, каминов, вентиляционных отверстий и устройств для сжигания твердого топлива
NFPA 2112: Стандарт для вентиляционных систем для оборудования центрального отопления, работающего на газе и мазуте;
мартеновские печи;
печи с вентилируемыми стенками; комнатные обогреватели;
водонагреватели;
приборы с непосредственным вентилированием (герметичное сжигание)
NFPA 70: Национальный электротехнический кодекс (NEC), издание 2017 г.
Некоторые другие полезные ссылки, которые могут помочь вам обеспечить вашу безопасность при установке дымохода дровяной печи через стену, перечислены ниже. Пожалуйста, не стесняйтесь принимать все необходимые меры предосторожности и обращаться к специалистам за помощью в случае сомнений или экстренной ситуации. Веселиться! 🙂

Особенности процесса установки

Вы должны знать, как работает ваш камин. Если вы не уверены, то откройте его и проверьте внутреннюю сторону топки, чтобы увидеть, откуда выходит дым. Скорее всего, это будет перед или за отверстием, по которому горячий воздух нагнетается внутрь вентилятором, воздуходувкой или мехом (если таковой имеется). Не забывайте, что некоторые дымоходы имеют несколько отверстий как для толкающих, так и для тяговых систем.

Размер дымохода должен соответствовать размерам, необходимым для установки дровяной печи Дымоход через стену. Приобретение неправильной модели может обернуться дорогостоящей ошибкой, если вы не сможете немедленно вернуть их, если они не подходят друг другу. Например: стандартный диаметр канала для металлических печей обычно составляет 100 мм, но если у вас небольшой агрегат, для которого требуется только дымоход 80 мм, то разумно будет купить дешевле 9 мм.Модель 0 мм.

Существует два типа установки дровяной печи «Дымоход через стену»: системы «Вверх» и «Вниз» (внизу означает, что точка выхода ниже входа). Оба работают одинаково хорошо при правильной установке: система up работает, если ваш потолок достаточно высок, чтобы дым не попадал обратно в жилое помещение; в то время как внизу есть свое преимущество с точки зрения безопасности, потому что нет прямого пути от топки до комнаты, где живут люди. Однако оба метода могут потребовать дополнительных компонентов, таких как электрический вентилятор или вентилятор.

Может случиться так, что ваш камин слишком узок для дровяной печи или в нем есть вмятины, которые мешают правильной установке. В таких случаях следует уточнить у производителя, есть ли в наличии дополнительные аксессуары (например, специальный переходник, который может увеличить ширину). Кроме того, в зависимости от того, из какого материала был сделан ваш камин до превращения в дровяное устройство, вы можете рассмотреть возможность облицовки его внутренней поверхности кирпичами или каменными панелями, подобными этой.

Вы также можете прочитать нашу статью о том, как установить систему электрического отопления через стену. Он включает в себя пошаговое руководство и полезные советы для начинающих.

Если вы хотите узнать больше о том, как установить систему дровяной печи, прочитайте нашу статью здесь. Это руководство охватывает все основные аспекты процесса, например, где и когда использовать вентиляторы, какой тип дымохода и так далее. Вы также можете найти дополнительную информацию в этой книге: «Руководство по установке дровяной печи: как правильно и безопасно установить новую дровяную печь». Он очень полезен для начинающих, так как содержит чертежи компоновки с размерами, необходимыми для каждого этапа процесса установки (например, если вам нужна помощь в определении размера воздуховода, который следует использовать), а также полезные советы по безопасности, которые могут спасти вашу жизнь или предотвратить травмы во время работы. . Как мы упоминали ранее, не забудьте проверить веб-сайт производителя на наличие дополнительных аксессуаров, необходимых для завершения установки.

Советы и предложения после установки

После установки дымохода мы рекомендуем посетить веб-сайт Национальной ассоциации противопожарной защиты, чтобы ознакомиться с подробным набором инструкций и советов по предотвращению пожара. NFPA также имеет ссылки на местные нормы и правила в каждом штате:

Дымоходы должны выступать как минимум на три фута над самой высокой точкой, где они проходят через любую крышу, и по крайней мере на два фута выше, чем что-либо в пределах десяти футов ниже ее верхнего конца. при установке на зданиях высотой более одного этажа;
После установки дымохода мы рекомендуем посетить веб-сайт Национальной ассоциации противопожарной защиты, чтобы ознакомиться с исчерпывающим набором рекомендаций и советов по предотвращению пожаров. NFPA также имеет ссылки на местные нормы и правила в каждом штате: Дымоходы должны выступать как минимум на три фута над самой высокой точкой, где они проходят через любую крышу, и как минимум на два фута выше, чем что-либо в пределах десяти футов ниже его верхнего конца при установке на здания высотой более одного этажа.

Агентство по охране окружающей среды

Агентство по охране окружающей среды заявляет, что для надлежащей подачи воздуха необходимо правильно установить и обслуживать вентиляционную систему. Плохо спроектированный или неправильно обслуживаемый дымоход может вызвать отравление угарным газом, которое может быть смертельным! Если в вашем доме используется прибор для сжигания топлива, важно установить соответствующую систему вентиляции, чтобы защитить себя от токсичных газов, таких как CO (окись углерода), выделяющихся из ваших приборов.

Чрезвычайно опасно попадание древесного дыма в помещение из-за неполного горения в печи или камине. Это может произойти по многим причинам, таким как недостаточная тяга, сырое топливо, грязное стекло на печах и т. д. В некоторых случаях существуют местные постановления, запрещающие строительство новых каминов, и их даже нельзя использовать по закону без утвержденного дымохода — но тогда это другое. тема.

Первый шаг к установке дымохода дровяной печи через стену. Вы должны убедиться, что на пути между вашим устройством и внешней стеной нет препятствий (откуда выхлопные газы могут выходить). Дымоход должен находиться на расстоянии не менее 12 дюймов от горючих материалов, таких как стены или потолки, это предотвратит тепловое повреждение, если он не одобрен для использования в помещении! Перед перенастройкой убедитесь, что все соединения затянуты. Если все выглядит хорошо, вы можете начать герметизировать там, где это необходимо, высокотемпературным силиконовым герметиком (или аналогичным) после предварительной очистки любых поверхностей. Чтобы свести к минимуму утечку воздуха в систему, которая также может вызвать проблемы, убедитесь, что швы правильно заполнены, тщательно нанеся противопожарный цементный раствор.

Наконец-то вы можете выровнять установку дымохода вашей дровяной печи через стену, используя регулируемый дождевик, чтобы закрыть все щели, которые вы не замазали герметиком! Агентство по охране окружающей среды рекомендует, чтобы они обычно устанавливались не менее чем на 18 дюймов над линией крыши и должны выступать за пределы крыши на 30 дюймов (или более), чтобы предотвратить образование ледяных дамб или скопление снега. Вам также понадобится защитная сетка, заходящая в саму дымоходную трубу – она укладывается поверх нее перед установкой секций вкладыша, чтобы не защищать от животных, насекомых и т. д. Если зимой на металлическом колпаке скапливается снег месяцев, затем убедитесь, что дверцы доступа внизу закрыты, в противном случае они могут выйти слишком быстро.

Советы по безопасности

При работе с компонентами дымохода не затягивайте их слишком сильно. Это может привести к повреждению материалов и простых деталей крепления, которые впоследствии потребуется снять во время установки или очистки.
Убедитесь, что вы работаете на открытой площадке с достаточным пространством. Не блокируйте свой путь в какие-либо области, где вы не можете свободно передвигаться, если что-то неожиданно произойдет при установке дымохода для дровяной печи через стену?.
Используйте средства защиты, такие как перчатки, при работе с острыми предметами, такими как металлические винты. Если это неизбежно, соблюдайте особую осторожность, чтобы случайно не пораниться, сделав неуклюжие движения или поскользнувшись в процессе установки.

Часто задаваемые вопросы

На каком расстоянии от дымохода я должен провести через стену дымоход дровяной печи?

Вы можете использовать несколько дюймов воды, как было сказано ранее. Но не забудьте убедиться, что ваша мебель и шторы не стоят достаточно близко, чтобы случилась такая авария!

Какой лучше всего использовать дымоход для дровяной печи через стену?

Наиболее распространенным материалом для этого типа применения будет металл. Было предложено, чтобы нержавеющая сталь, алюминий и оцинкованная сталь были хорошими вариантами. Обычно они бывают диаметром от четырех дюймов до четырнадцати и более! Если у вас есть лишние деньги на материалы, выбирайте медь, так как она очень прочная и эстетически красивая! Кроме того, если у вас есть старый дом, в котором металлические дымоходы проходят сквозь стены без какой-либо изоляции, использование неметаллических труб защитит внешний вид вашего дома от коррозии, а также позволит сохранить их работоспособность дольше, чем когда-либо прежде. Также следуйте этим советам при установке дымоход.

Что такое дымоход дровяной печи из нержавеющей стали через стену?

Как было определено ранее, это отличный вариант металла для такого рода целей! Он может прослужить до десятилетий и противостоять коррозии, что гарантирует, что ваш дом останется без ржавчины, а также не будет риска проникновения запаха в ваш дом, поскольку его материал не имеет пор или трещин, как другие металлы. Этот тип дымохода обычно дешевле, чем другие, но может быть труднее найти высокопроизводительные (и особенно с сертифицированными сертификатами безопасности). Вам следует искать модели, материалы которых произведены известными брендами, потому что они обеспечат качество с течением времени, а не дешевые продукты, сделанные неизвестными. Найдите эти варианты здесь.

Какой дымоход дровяной печи через стену самый безопасный?

На этот вопрос нелегко ответить, потому что он зависит от многих факторов, таких как толщина и качество материалов, используемых в производстве. Если бы мы выбрали один продукт, которому мы доверяем по мерам безопасности, то это должен был бы быть алюминий (особенно если вы покупаете модель с изоляцией высокой плотности). Он может противостоять огню до 1200 градусов по Фаренгейту и был рекомендован большинством домашних инспекторов при использовании этого типа нагревательного элемента. Кроме того, есть даже производители, продукция которых соответствует стандартам ASTM, а это значит, что они создают безопасные способы удаления дыма из вашего дома! Найдите эти варианты здесь.

Заключение

Таким образом, дровяные печи-дымоходы являются прекрасным дополнением к вашему дому. Они предоставляют вам возможность обогревать ваш дом из одного места, которым можно легко управлять и контролировать, не оставляя его без присмотра, и при этом обеспечивая подлинное ощущение тепла, как если бы вы сидели у костра.

Прокладка дровяной трубы из стены | Домой Руководства

Автор: William Machin Обновлено 19 декабря 2018 г.

Если вы устанавливаете дровяную печь или печь на пеллетах, прокладка трубы дымохода через внешнюю стену экономит время и затраты на установку вертикального дымохода, для которого требуется потолочный хомут и обшивка крыши. Горизонтальные дымоходы представляют собой комплекты, включающие в себя трубы и детали, необходимые для сквозной дымоходной трубы. Работа начинается с выполнения некоторых измерений и вырезания отверстия для трубы в ненесущей стене. Для кирпичных или каменных стен наймите профессионала, чтобы вырезать отверстия. Установка гипсокартона, дерева или лепнины занимает относительно короткое время с использованием повседневных инструментов, которые можно сделать своими руками.

Вырезание отверстий

1.
Расположите печь так, чтобы ее задняя часть находилась на расстоянии не менее 16 дюймов от внешней стены. Выровняйте лицевую сторону печи так, чтобы отверстие для топки смотрело в желаемом направлении, например, прямо в комнату или под углом. Распакуйте трубу и детали из комплекта. Детали включают колено под углом 90 градусов, длинную и короткую секцию дымоходной трубы, внутренние и внешние стеновые муфты и колпак дымохода.
2.
Прикрепите 9Колено 0 градусов временно на одном конце длинной секции трубы дымохода. Установите другой конец трубы на круглый фланец в верхней части печи. Поверните его так, чтобы открытый конец локтя указывал на поверхность стены. Отметьте на стене точку, совпадающую с центром открытого конца колена, при необходимости работая с лестницы. Отложите трубу и колено в сторону.
3.
Найдите и отметьте стержень в стене с каждой стороны от метки, используя инструмент для поиска стержней. Отрегулируйте отметку на несколько дюймов в любом направлении, чтобы она оказалась между шпильками. Держите внутренний воротник на лицевой стороне стены накладным кольцом, обращенным в сторону комнаты. Совместите отверстие для трубы с отметкой. Отметьте контур на стене вокруг воротника.
4.
С помощью электролобзика вырежьте контур деревянной панели. В качестве альтернативы вырежьте контур из гипсокартона с помощью пилы для гипсокартона. Удалите вырезанную часть. Разрежьте изоляцию в стене канцелярским ножом и отодвиньте ее от выреза. Отметьте внутреннюю поверхность внешней стены в точке, совпадающей с центром выреза.
5.
Просверлите контрольное отверстие в деревянном сайдинге по контрольной отметке с помощью аккумуляторной дрели со сверлом, предназначенным для деревянных поверхностей. В качестве альтернативы используйте сверло по каменной кладке для штукатурки. Приступайте к вырезанию внешнего отверстия.
6.
Прижмите наружную манжету к стене так, чтобы накладное кольцо было обращено наружу. Совместите отверстие для трубы с просверленным отверстием. Отметьте контур воротника на стене.
7.
Вырежьте отверстие в деревянном сайдинге, вставив лезвие в просверленное отверстие и выпилив лобзиком наружу по контуру. В качестве альтернативы можно разрезать штукатурку и проволочную рейку с помощью шлифовальной машины и алмазного диска. Удалите вырез.

Дымоход

1.
Работа изнутри помещения. Вставьте горизонтальный отрезок трубы через стены так, чтобы внутренний конец находился примерно в трех дюймах от поверхности внутренней стены. Нанесите строительный клей на внутреннюю поверхность внутреннего декоративного кольца воротника. Наденьте манжету на трубу и плотно прижмите накладное кольцо к поверхности стены.
2.
Установите насадку с наконечником в дрель и откройте упаковку саморезов, входящую в комплект. Установите открытый конец колена на внутренний конец горизонтальной трубы. Установите нижний конец вертикальной трубы на фланец в верхней части печи. Полностью соберите все соединения вручную. Вкрутите саморезы в каждое из выточенных отверстий в трубах и изгиб на каждом соединении. Идите к внешней стене.
3.
Нанесите монтажный клей на внутреннюю поверхность наружного накладного кольца воротника. Наденьте манжету на конец горизонтальной трубы и плотно прижмите накладное кольцо к поверхности стены. Наденьте заглушку дымохода на конец трубы колпаком вверх. Завершите крепление саморезами в каждом просверленном отверстии.
Вещи, которые вам понадобятся
- Рулетка
- Стремянка
- Sud Finder
- Jigsaw или Drywall Saw
- .
  Шлифмашина с алмазным диском
- Строительный клей
- Насадка с резьбой
Наконечник
Комплекты дымовых труб различаются в зависимости от производителя. У некоторых есть настенный наперсток, который устанавливается в стену вместо внутреннего и внешнего хомутов. См. инструкции по установке наперстка.
Приобретите комплект дымохода в зависимости от желаемой высоты вертикальной трубы и отверстий в стене. Убедитесь, что крышка дымохода находится не менее чем на 12 дюймов ниже свеса крыши.
Предупреждение
При работе с электроинструментом надевайте защитные очки.
Надевайте рабочие перчатки при резке и удалении штукатурки.

Справочные материалы

Трубы для печей и запасные части без ограничений: Горизонтальная установка пеллетных печей

Автор биографии

Уильям Мачин начал работать в строительстве в возрасте 15 лет, еще учась в средней школе. За 35 лет он приобрел опыт на всех этапах жилищного строительства, модернизации и реконструкции. Его хобби включают лошадей, мотоциклы, шоссейные гонки и спортивную рыбалку. Он изучал архитектуру в Taft Junior College.

Все о доме и саду

27 сентября 2022 г. Мелисса Алистон

Ответ на вопрос, сколько стоит свадьба на пляже во Флориде, может стоить около 2500 долларов, в зависимости от пакета. Мы также обсудим стоимость свадьбы на пляже во Флориде, если это относительно небольшое событие, чтобы помочь вам решить, будет ли это наилучшей ценностью для вас. И так как там … Читать далее
