Размеры всех видов профилей для гипсокартона

  • Основные виды профилей для гипсокартона
  • Крепеж и дополнительные элементы

Любой специалист, ознакомившись с проектом конструкции из гипсокартона, задается вопросом – какие материалы потребуются при изготовлении ее каркаса. Естественно, для «знающего» человека решение этой задачи не составит абсолютно никакого труда, но как быть начинающему домашнему мастеру? Мы решили помочь умельцам, которые будут собирать каркас впервые, рассмотрев в нашей статье разновидности профиля для гипсокартона и его размеры.

1 — UD; 2 — CD; 3 — CW; 4 — UW

Отметим, что рассказ только о видах металлопрофилей для гипсокартона, как об одном элементе конструкции, на наш взгляд, не принесет особой практической пользы. Поэтому мы решили добавить сюда описание крепежа и сопутствующих материалов, применяемых при различных способах монтажа каркаса.

Основные виды профилей для гипсокартона

Этот, без сомнения, основной элемент конструкции, имеет несколько разновидностей, четыре из которых предназначены для сборки каркаса и выполнены из тонкой стали методом холодного проката.

Направляющий – ПН (англ. UW)

Используется при создании перегородок и отделки стен, являясь направляющей, к которой крепятся стойки. Этот стеновой профиль для гипсокартона имеет следующие размеры (мм):

  • длина – 3000;
  • высота полки (боковой части) – 40;
  • ширина спинки (основания) – 50; 65; 75; или 100.

В спинке проделаны 8 мм отверстия под дюбели.

Стоечный – ПС (CW)

Является основным элементом обрешетки стен и перегородок. Крепится в направляющей, расположенной по периметру рабочей зоны. Отличается тем, что верхние края его боковых частей имеют С-образную форму. Наиболее распространенные следующие размеры стоечного металлического профиля для гипсокартона (мм):

  • длина – 3000; 3500; 4000 и 6000;
  • высота полки – 50;
  • ширина спинки (аналогична этому показателю у ПН) – 50; 65; 75 или 100.

Потолочный – ПП (CD)

Используется при работах по монтажу потолочных конструкций. Отличается от стоечного тем, что крепится к потолку с помощью специального крепежа.

Боковины и основание («канавки») — ребра жесткости, которые придают ему дополнительную прочность. Стандартные размеры потолочного профиля (мм) такие:

  • длина – 3000;
  • высота полки – 27;
  • ширина спинки – 60.

Направляющий потолочный – ПН (UD)

Разработан специально для создания потолочных каркасов, служит направляющим «основанием» всей конструкции. Его боковые части имеют продольные гофры, которые придают ему необходимую жесткость, а основание оборудовано отверстиями под крепежные дюбели. Направляющий потолочный профиль под гипсокартон имеет размеры (мм):

  • длина – 3000;
  • полка – 27;
  • спинка – 28 мм.

Помимо этих разновидностей существуют особые элементы каркасной конструкции, которые могут ее усилить, обеспечить защиту, облегчить отделку или придать ей «изогнутую» форму.

Усиленный – UA

Используется в качестве стоек при монтаже дверных проемов в перегородках, изготавливается из качественной стали, обладающей повышенной стойкостью к коррозии.

Стандартные размеры усиленного стоечного профиля для гипсокартона (мм):

  • длина – 3000, 4000, 6000;
  • высота боковых частей – 40;
  • ширина основания – 50, 75, 100;
  • толщина заготовки – 2.

Угловой – ПУ (защитный)

Деталь монтируется на внешних углах конструкции, являясь их защитой от возможных повреждений во время эксплуатации. Полки элемента оборудованы отверстиями, в которые проникает отделочный раствор (шпаклевка или штукатурка), обеспечивая более прочный контакт с поверхностью. Размеры угловых металлических профилей для гипсокартона (мм):

  • длина – 3000;
  • сечение – 25х25х0,4;
  • 31х31х0,4;
  • 31х31х0,5.

Угловой – ПУ (штукатурный)

Крепится на углах проемов, торцах перегородок и других поверхностей, которые будут оштукатуриваться. Так же, как и защитный, он имеет отверстия для проникновения отделочных растворов (предварительно нанесенных на угол конструкции) и выполняется из оцинкованной стали, стойкой к коррозии.

Стандартные размеры штукатурного профиля для гипсокартона (мм):

  • длина – 3000;
  • сечение – 35х35.

Маячковый – ПМ

Используется как опорная направляющая база в целях получения более ровной поверхности при отделочных работах по оштукатуриванию. Материал изготовления – оцинкованная сталь высокого качества, имеющая отличные антикоррозийные свойства. Среди современных специалистов по ремонту жилых и производственных помещений наиболее распространен маячковый профиль для ГКЛ следующих размеров (мм):

  • длина – 3000;
  • сечение – 22х6, 23х10 и 62х6,6.

Арочный – ПА

Чаще всего этот элемент изготавливают из ПП 60/27, описанного нами в одном из предыдущих разделов статьи. Он бывает двух видов и используется при монтаже каркаса для нестандартных «криволинейных» потолочных конструкций на основе ГКЛ, а также арок, колонн и куполов из этого материала. Основное отличие изделия: при необходимости его можно легко согнуть плавной дугой.

Арочный профиль под гипсокартон имеет размеры (мм):

  • длина «вогнутого» – 3000;
  • «выпуклого» — 6000;
  • радиус изгиба (мин.) «вогнутого» — 500;
  • «выпуклого» — 1000.

Следует отметить, что профессиональные и опытные мастера, занимающиеся отделкой помещений с применением ГКЛ, используют в своей работе только проверенные и хорошо зарекомендовавшие себя материалы.

Одним из стандартов качества является продукция немецкой компании KNAUF, по классификации которой и был подготовлен этот обзор. Все вышеперечисленные виды и размеры металлопрофилей для гипсокартона вы без труда сможете найти под фирменным логотипом этой известной марки.

К содержанию↑

Крепеж и дополнительные элементы

Помимо описанных элементов, при монтаже каркаса и закреплении его основы к перекрытиям используются некоторые стандартные детали, которые необходимо подготовить перед выполнением работы:

  • Подвес прямой – крепит потолочный (ПП) и стоечный (ПС) профиля для гипсокартона к стене и потолку (рисунок 1).
  • Подвес анкерный – крепят ПП к потолку, имеют зажим и тягу, которые позволяют регулировать положение конструкции по высоте (рисунок 2).
  • Удлинитель – используется при стыковке (соединении) полос металлопрофиля в различных комбинациях (рисунок 3).
  • Одноуровневый соединитель «краб» — может соединять все виды металлических профилей для гипсокартона в крестообразных (строго 900) элементах конструкции. Чаще всего применяется для скрепления ПП в одном уровне при монтаже обрешетки на потолке (рисунок 4).
  • Двухуровневые соединители – крепят полосы ПП перпендикулярно друг другу в разных уровнях (рисунок 5).
  • Анкерные дюбеля и самонарезающие шурупы – с их помощью все элементы каркаса из металлопрофиля скрепляются между собой и надежно фиксируются к основным перекрытиям помещения (рисунок 6).

Заключение

Как видно из нашего исследования, в таком, непростом на первый взгляд, деле, как обустройство конструкции из ГКЛ, все продумано и рассчитано до мелочей. Стоит только иметь желание и запастись терпением – результат превзойдет все ожидания. Дерзайте, а если возникнут вопросы по способу монтажа каркаса, виду или размеру профилей под гипсокартон – смело обращайтесь к нам, здесь вы получите квалифицированную и грамотную помощь.

Автор статьи

Поделись статьей с друзьями:

размеры, виды и критерии выбора качественного профиля

История появления металлического профиля

В конце 19 века в густонаселенных городах мира возникла необходимость увеличения высоты строений. В 1885 году американец М. Барона Дженни использовал металлические стойки, проходящие через всю высоту строения, а в 1890-м его соотечественником Салливеном был предложен другой вариант – поэтажные пояса. Так получилась металлическая этажерка, которую мы с вами теперь называем каркасом. Ее рекордом был 40-этажный дом.

Но человек – натура неугомонная, имея помещение, ему хочется его реконструировать, установить дополнительную стену или перегородку.

Для этих целей раньше использовали деревянные каркасы. Но они не всегда практичны, а также требуется уход за натуральным материалом, да и вес у конструкции достаточно большой, что не всегда благоприятно сказывается на основании строения.

Металл хорошо подходит для каркаса, он прочный, правда, очень тяжелый. Великолепно ведет себя при постройке домов и различных строений, но вот перегородка в квартире из него получится очень тяжелой, что создаст большую нагрузку на перекрытие и фундамент.

Но в 1926 году в США появился метод прокатки высокопрочных алюминиевых листов. С этого времени стало развиваться машиностроение, и с помощью специализированного нового оборудования стали раскатывать металлические листы, придавать им определенную форму. Так появился металлический профиль.

Преимущества металлического профиля

Вторая половина 20 столетия ознаменовалась тем, что строители стали постепенно при возведении внутренних перегородок и стен заменять деревянный каркас на металлический профиль.

Чем он так приглянулся специалистам?

Выставив все элементы каркаса в один уровень и обшив их гипсокартоном, можно быстро получить фактически идеально ровную как вертикальную, так и горизонтальную поверхность. Профиль монтируется абсолютно во всех помещениях, даже в тех, где сохраняется повышенная влажность. Благодаря его свойствам надежно защищает от воды, огня и другой агрессивной среды.

Металлический профиль для перегородки из гипсокартона очень удобен в работе:

  • легко режется специализированным инструментом и монтируется;
  • его можно гнуть, придавать различную форму, не прибегая к помощи механизмов. Это очень удобно, когда необходимо создать многоуровневый потолок, арку или фигурную перегородку. С этим материалом возможно воплотить в жизнь абсолютно любой, даже самый креативный проект.

Единственным минусом является стоимость профиля. Но разве для качественного изделия это существенный показатель? Ведь стеновой профиль:

  • прочен,
  • долговечен,
  • износоустойчив,
  • водостоек,
  • огнестоек,
  • легок,
  • быстро монтируется,
  • применяется в любой период времени года и при различных погодных условиях.

При наличии соответствующего материала, инструмента и обладая достаточной информацией, даже не специалист может самостоятельно собрать каркас и установить гипсокартон.

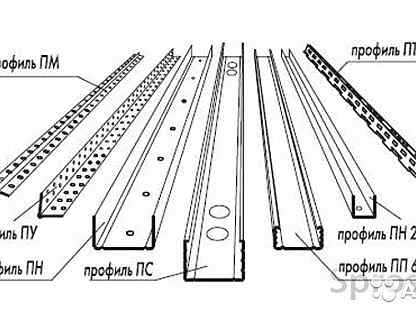

Виды металлического профиля

Металлические профили гипсокартонные в России производятся из оцинкованной стали по ГОСТ №№: 14918, 14918-80, 52246-04, Р 52246. А из листовой рулонной стали, при толщине 0,35-0,55 мм, марки 08-20 – по ГОСТ 1050-88.

По своему назначению профили можно подразделить на следующие категории:

  • маячковый, который помогает выровнять стены по строительному уровню, служит своеобразными рельсами. Широко используется в штукатурных работах;
  • направляющий потолочный, уже само название подсказывает аудитории, что он предназначен для монтажа каркаса на потолке и служит его основой;
  • потолочный. Он крепится к горизонтальной поверхности потолка и направляющему одноименному профилю;
  • направляющий — это изделие служит основой для потолочных и стоечных профилей;
  • стоечный, который закрепляется в направляющем профиле и создает жесткий каркас под гисокартон на стенах;
  • угловой – эта деталь используется для укрепления углов и придания им эстетичного вида.

Более подробно мы остановимся на трех последних изделиях.

Направляющий профиль

Профиль направляющий, на чертежах его обычно обозначают ПН, изготавливается только в соответствии с ГОСТом. Отечественные производители – Волма, ГИПРОК, МАГМА – этот длинномерный элемент выпускают из тонкой оцинкованной стали и алюминия. Также российскому потребителю предлагается продукция концерна Knauf, о которой мы расскажем, но немного позже.

Благодаря методике холодной прокатки на специализированном профилегибочном оборудовании производятся детали. Толщина стали составляет 0,6 мм, а это хорошо сказывается на прочности изделия, ведь профиль несет на себе значительную, если не сказать основную нагрузку конструкции.

направляющий профиль

Направляющие для гипсокартона:

  • несут на себе функцию жесткой основы стоечного профиля;
  • служат перемычками для усиления жесткости конструкции каркаса, например, при установке оконных либо дверных коробок, перегородок.
Особенности строения ПН

Элемент выпускается в виде буквы П, для специалистов – в форме швеллера. Он выполнен с уже просверленными в стенке профиля отверстиями. Их диаметр составляет 8 мм, и они служат для удобства установки дюбелей. Это намного ускоряет время монтажа, облегчает работу и благоприятно влияет на качество.

Если вам необходимо дополнительное отверстие, его легко сделать, используя такой инструмент, как дрель.

Полочка любого изделия равна 40 мм. Такой размер стандартен и для работника, который производит крепеж шурупов, а затем монтирует гипсокартон, и это заметно облегчает работу. Об этом вы сможете прочесть в статье «Работы с гипсокартоном: пошаговая инструкция по обшивке и выравниванию стен гипсокартоном, монтажу перегородок из ГКЛ на каркас и без каркаса», которую без труда найдете на нашем сайте.

В процессе монтажа направляющий профиль работает в паре со стоечным, значит, они должны быть идентичны по типу и размеру, а также ПН (стартовый) должен в обязательном порядке крепиться к горизонтальной поверхности пола и перекрытию.

Качественно установленный каркас вам обеспечит надежность конструкции, ее долгую эксплуатацию и целостность всех элементов. Но некоторые горе-мастера по своему незнанию или неоправданной экономии денежных средств меняют размеры профиля или вообще не используют его в работе. Это считается непростительной ошибкой, так как:

  • устойчивость нарушается,
  • надежность не соблюдена,
  • звукоизоляция под сомнением.

Замена элементов профилей металлического каркаса недопустима – технология монтажа будет нарушена, а это приведет к непредсказуемым последствиям (травмам, порче имущества, лишним денежным затратам).

Если для перегородки и стены в качестве основания используется ПН – значит, только он и должен крепиться к полу либо к потолку. Лишь в таком исполнении у вас будет прямолинейная и гладкая поверхность, которую вы потом будете облицовывать, а перегородка не завалится через пару месяцев.

Известная корпорация Knauf по производству гипсокартона и комплектующих к нему предлагает застройщикам свою продукцию. Ее изделия считаются усиленными, так как выполнены только из оцинкованного металла. Стоят они, конечно, дороже, но в этом случае высокое качество каркаса вам гарантировано.

По ТУ 1121-012-04001508-2011 выпускаются следующие направляющие профили.

[table id=7 /]

Каждому специалисту и человеку, далекому от строительной индустрии, но по воле случая столкнувшемуся с этими деталями, следует знать, что место разреза ПН не нуждается в лишней защите материала от коррозии.

Стоечный профиль

Профиль стоечный, который принято на чертежах обозначать буквами ПС, делается в соответствии с ГОСТом и техническими условиями. Это элемент, длина которого может составлять 3000, 3500, 4000 и 6000 мм. Как и все профили, для установки гипсокартонных листов он производится благодаря методике холодной прокатки на профилегибочном станке из полосы металла толщиной 0,6 мм и имеет ширину 50 мм.

Для устройства стен берут детали сечениями 50 х 50, 75 х 50, 100 х 50 мм. Такой размер полки обеспечит специалисту удобный процесс выполнения работы по установке в гипсокартон крепежных элементов. Особенно это рекомендуется при двухслойной обшивке гипсокартоном, в этом случае исключается вероятность попадания шурупа мимо полки длинномерного изделия.

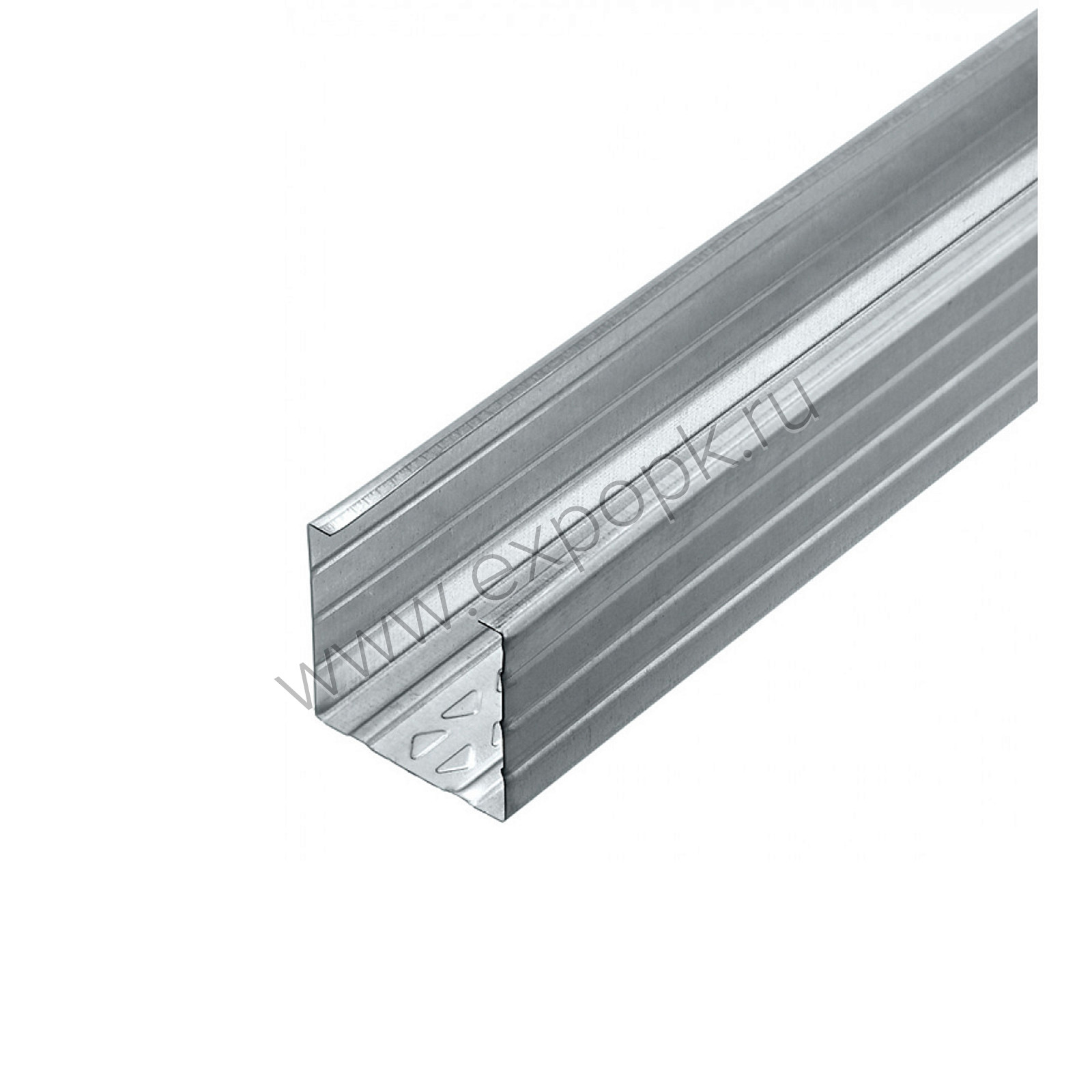

Стоечный профиль

Стоечный профиль (СП) для работы с гипсокартонными листами выполнен в виде буквы С. На полке профиль имеет продольные канавки, которые выполняют роль ребер жесткости. Именно они изделие делают более прочным, а средняя – становится прекрасным ориентиром для деталей каркаса и листа. К тому же каждый конец профиля, который крепится в стенке, имеет пару отверстий, диаметр которых равен 33 мм. Благодаря им можно монтировать сети инженерных коммуникаций внутри стен или перегородок.

Предназначен  для вертикальных направляющих металлического каркаса стен и перегородок, который затем будет обшит гипсокартонными листами.

Монтаж происходит в тандеме с ПН – того же типа и размера. Его длина зависит от высоты и конструкции стены из ГКЛ и также от требований к звукоизоляционным свойствам.

Монтаж требуется проводить в одном направлении с открытой частью ПН. Такой метод обеспечивает установку крепежа намного ближе к вертикали стены, и при монтаже очередного листа шуруп не будет отгибать внутрь полку длинномерной детали.

Стоечный профиль для гипсокартона Knauf исполняется в соответствии с ТУ 1121-012-04001508-2011. Методом холодной прокатки из тонкой стали. Корпорация Knauf выпускает металлический профиль усиленный (UA), который подходит в качестве стоечного профиля при установке дверных проемов. В технологии производства применяются современные разработки.

Место, где вы сделали надрез на детали, в дополнительной обработке не нуждается.

На поверхность наносится анодное покрытие из цинка, обладающее самовосстанавливающими свойствами. Оно закрывает появившиеся микротрещины – за счет процесса диффузии ионов цинка из места, которое не повреждено.

[table id=8 /]

Перфорированный угол защиты

Гипсокартонный лист – это хрупкий материал. Поэтому важно сохранить его целостность. Также в этой защите нуждается как внутренний, так и наружный угол конструкции. В этот момент на помощь приходит угловой профиль, еще его называют внешний угол защиты.

Угловой профиль (ПУ) представляет собой оцинкованную или алюминиевую перфорированную ленту, согнутую под углом 850 и имеющую длину 3 метра.

Алюминий – легкий материал, но его просто согнуть, поэтому требуется качественная  транспортировка и упаковка. Нарушение целостности изделия затрудняет монтажные работы. Еще он несколько дороже, поэтому оптимальным вариантом является оцинкованная сталь. Такое изделие обладает:

  • повышенной стойкостью к коррозии, плесени, вредным микроорганизмам;
  • хорошей прочностью;
  • достаточной жесткостью;
  • умеренной ценой.

Предназначен:

  • для отделки всех видов углов – как перфорированное приспособление, после монтажа гипсокартона, оконных откосов, дверных проемов. Он придает углу правильную геометрическую форму и помогает организовать фигурные изгибы;
  • для создания каркаса под ГКЛ. В дальнейшем угловой профиль скрывается за слоями шпатлевки.

Перфорированный угол защиты

Это изделие – сложная модель с большим количеством отверстий диаметром в 5 мм, расположенных по всей площади уголка. Именно они дают возможность шпаклевке проникать на обрабатываемую поверхность.

На стену крепится без проблем, лишь необходимо приложить небольшое усилие, чтобы он стал на место. Изначально заниженный угол в 85о, а не 90о даст вам гарантию стопроцентного прилегания профиля к поверхности.

Корпорация Knauf своим потребителям предлагает углозащитный профиль (ПУ), который выпускается согласно

ТУ 1121-012-04001508-2011. Он усиливает конструкции из КНАУФ — листов и аналогичных деталей металлического каркаса. Деталь выполнена из оцинкованной стали отличного качества и имеет высокие показатели по стойкости к коррозии.

[table id=9 /]

Только вы можете решать, какой материал выбрать, – будет ли конструкция из металлического профиля либо деревянного каркаса. Важно, чтобы она и ее элементы были качественными. Тогда вам не понадобится тратить силы, время, деньги на переделку.

Как выбирать металлический профиль при покупке

Приобретая товар, потрудитесь обратить внимание на условия хранения материала на складе. Изделия должны лежать под навесом, правильно, если обстановка по климатическим факторам будет соответствовать группе ОЖ4 ГОСТ 15150-69. Производитель обязан гарантировать соответствие товара нормативным документам, а продавец – отсутствие повреждений во время хранения и доставки.

Стоит обращать особое внимание на то, что металлические изделия на объект должны доставляться в упакованном виде. Для этой цели подходит любой вид транспорта, лишь бы упаковка не могла быть повреждена во время транспортировки.

Какой материал покупать следует решать самостоятельно, мы предлагаем вам сопоставить вес и ценовую политику изделий:

[table id=14/]

Любое изделие этого вида должно отвечать:

  1. Требованиям Федерального закона «О безопасности зданий и сооружений» от 30. 12.2009 № 384-ФЗ.
  2. Техническим условиям и ГОСТ.
  3. Образцу-эталону, который на предприятии утвержден в определенном порядке.
  4. Соответствовать технологической документации и рабочим чертежам.

В некоторых случаях допускаются небольшие отклонения, но такие случаи строго фиксируются и предварительно согласовываются.

[table id=11/]

Профиль не должен иметь раскатанных трещин и трещин напряжения. На торцах и кромках нельзя допускать:

  • расслоений,
  • рваных поверхностей,
  • зазубрин.

В профиле из оцинкованной стали в месте изгиба на 180° прочность сцепления покрытия с металлом сильно не должна нарушаться. Можно допустить лишь сеточку мелких трещин по месту изгиба и отслоение покрытия из цинка от краев на расстояние до 6 мм.

Решив построить в своем доме перегородку, отдайте предпочтение профилю большей толщины. Тогда каркас будет более устойчив к динамическим деформациям и толчкам. Но и не стоит забывать об имеющемся в наличии пространстве, в маленьком помещении такой объект будет громоздок и не эстетичен. Думаем, что наши советы помогут вам возвести прочную и красивую конструкцию. А как сделать это правильно, можно узнать в статье «Работы с гипсокартоном: пошаговая инструкция по обшивке и выравниванию стен гипсокартоном, монтажу перегородок из ГКЛ на каркас и без каркаса».

Размеры профиля для монтажа гипсокартона

  Конструктивной основой межкомнатных перегородок системы knauf (кнауф) является жесткий металлический каркас. Он монтируется из стальных профилей нескольких типов, которые имеют различные функциональные нагрузки. Профили изготавливаются из стальной ленты толщиной 0,55-0,8 мм способом холодной прокатки.

  Для защиты от возможного воздействия агрессивных сред металлические профили для ГКЛ оцинковывают. В нормальной воздушной среде на оцинкованной поверхности профиля образуется слой углекислого цинка, который предотвращает дальнейшее окисление материала. Действенное защитное покрытие получается в результате прочного сцепления стали и внешнего слоя цинка. При укорачивании профилей места разрезов не требуют дополнительной антикоррозийной обработки. Профили системы ТИГИ knauf (кнауф) выпускаются длиной 2750, 3000, 4000 и 6000 мм (при желании можно заказать элементы необходимой длины).

В данной статье мы рассмотрим основные размеры направляющих и стоечных профилей для гипсокартона.

1. Профиль потолочный направляющий (экономичный)

Размеры 17х20 3м, 0,50мм

  Направляющий потолочный профиль UD17 используется для монтажа каркаса одно - уровневых подвесных потолков и облицовок стен. Профили U D 17 применяются при монтаже каркасов гипсокартонных подвесных потолков, пристенных конструкций (фальшстен) в помещениях где очень важна экономия полезной площади- это: ванные комнаты, санузлы, гардеробные, кладовки, лоджии, балконы, коридоры, лестничные клетки и т.д.. Материал легко прирезается ножницами по металлу, скрепляется между собой и с профилями других марок, например, с профилями CD47 с помощью саморезов по металлу 3,5x9,5 мм.

  Профиль направляющий потолочный UD17 крепится на стены по периметру помещения (при монтаже подвесного потолка), и к полу и потолку при монтаже фальшстен Дюбелями быстрого монтажа соответствующего размера. К преимуществам применения профилей UD17 по сравнению с другими материалами относятся:

• низкая стоимость

•  экономия полезной площади

• антикоррозионная стойкость

• легкость по весу и простота монтажа

• универсальность применения

• надежность и длительный срок службы

• экологичность и пожаробезопасность

• простота транспортировки.

2. Профиль потолочный стоечный

Размеры 47х17 3м, 0,50мм

  Потолочно- стоечный профиль CD 47/17 имеет С-образную форму и предназначен для устройства каркасов подвесных потолков и облицовок стен. Профили CD47 применяются при монтаже каркасов гипсокартонных подвесных потолков, пристенных конструкций (фаьшистен) в помещениях где очень важна экономия полезной площади это: ванные комнаты, санузлы, гардеробные, кладовки, лоджии, балконы, коридоры, лестничные клетки и т. д.. Края полок профиля загнуты внутрь, и за счет этого он может либо висеть на подвесе с разжимным элементом, либо крепиться с помощью прямого подвеса- деталь ES47.

  Прямые подвесы крепятся на профиле при помощи саморезо 3,5/9,5 мм. Широкая (47 мм) стенка служит удобным основанием для крепления гипсокартона. С использованием специальных соединителей, входящих в комплект экономсистемы, CD 47-профиль позволяет произвести быстрый и несложный монтаж. Несмотря на уменьшенные, по сравнению с CD60 , размеры профиль CD 47 способен нести такую- же нагрузку за счет повышенной жесткости профиля.

3. Профиль потолочный направляющий

Размеры 27х28 3м, 0,50мм

  Профиль направляющий потолочный ( UD 28/27) Направляющий потолочный профиль используется для монтажа каркаса одно - уровневых подвесных потолков и облицовок стен. При монтаже каркасов подвесного потолка UD -профиль крепится по периметру помещения.

  В случае установки каркаса облицовки профиль крепится к полу и потолку. В стенке профиля имеются отверстия диаметром 6 мм. Они расположены с шагом около 250 мм и предназначены для крепления к стенам при помощи дюбелей. Материал легко прирезается НОЖНИЦАМИ ПО МЕТАЛЛУ, скрепляется между собой и с профилями других марок, например, с профилями CD60 с помощью саморезов по металлу 3,5x9,5 мм. Профиль направляющий потолочный (UD 28/27) крепится на стены по периметру помещения (при монтаже подвесного потолка), и к полу и потолку при монтаже фальшстен дюбелями быстрого монтажа соответствующего размера.

4. Профиль потолочный стоечный

Размеры 60х27 3м, 0,50мм

  Потолочный профиль CD 60/27 имеет С-образную форму и предназначен для устройства каркасов подвесных потолков и облицовок стен. Полки CD -профиля имеют по три ребра, придающих ему дополнительную жесткость. Стенка профиля также имеет три ребра - один в центре и два более широких по краям.

  Крепление CD -профиля к несущим основаниям (перекрытиям) осуществляется при помощи специальных подвесов (прямых с зажимом). Края полок профиля загнуты внутрь, и за счет этого он висит на подвесе с зажимом. Прямые подвесы крепятся на профиле при помощи саморезо 3,5/9,5 мм. Широкая (60 мм) стенка служит удобным основанием для крепления КНАУФ-листов или КНАУФ-суперлистов. С использованием специальных соединителей, входящих в комплект подвесного потолка, CD - профиль позволяет произвести быстрый и несложный монтаж.

5. Профиль направляющий перегородочный

Размеры 42х30 3м, 0,50мм

  Профиль направляющий применяется в качестве направляющей основы для стоечных профилей, а также для устройства перемычек между ними в каркасах перегородок при устройстве дверных проемов.

Монтируется в паре с стоечным профилем 42х37.

  Сделан методом холодного проката из оцинкованной металлической ленты толщиной 0,50 мм.

6. Профиль стоечный перегородочный



Размеры 42х37 3м, 0,50мм

  Изготовленный из оцинкованного холоднокатаного металла стоечный профиль 42/37 имеет С-образную форму и является элементом каркаса для монтажа гипсокартонных листов при устройстве легких перегородок и интерьерной облицовки.

  Применяется в комплекте с направляющим профилем 42/30.

7. Профиль направляющий перегородочный

Размеры 50х40 3м, 0,50мм

  Профиль направляющий (UW) имеет П-образную форму и служит в качестве основания для стоечных профилей, а также для устройства перемычек между ними в каркасах перегородок и облицовок.

  UW-профиль монтируется в паре со стоечным 50/50 CW-профилем. Направляющие UW-профили производятся с готовыми отверстиями диаметром 6 мм в стенке профиля, предназначенными для установки дюбелей, что существенно облегчает процесс крепления профиля к несущему основанию. При необходимости дополнительные отверстия для дюбелей можно просверлить в стенке профиля с помощью перфоратора.

8. Профиль стоечный для перегородок

Размеры 50х50 3м, 0,50мм

  Стоечный профиль 50/50 для перегородок имеет С-образную форму и служит в качестве вертикальных стоек каркасов, предназначенных для перегородок и облицовок на основе как гипсокартонных КНАУФ-листов, так и КНАУФ- суперлистов.

  Стандартная длина стоечнного профиля 3000 и 4000 мм. По спецзаказу можно заказать и другую длину, соответствующую высоте Вашего помещения. Монтируется стоечный профиль в паре с соответствующим по типоразмеру направляющим профилем. Размер стенки CW -профиля обеспечивает плотную, без зазоров и деформирования полок стыковку с направляющим профилем. Расположение ребер на полке профиля - один в центре и два по краям на расстоянии 10 мм от центрального - значительно облегчает работу мастера по установке винтов в процессе крепления гипсокартона. Продольные ребра на полке CW -профиля придают ему дополнительную жесткость. Центральное ребро является ориентиром как при установке каркаса, так и при установке КНАУФ-листов или КНАУФ- суперлистов. В этом случае вероятность попадания винта мимо гофра полки практически отсутствует. Это особенно важно при устройстве многослойных обшивок.

  Монтаж листов необходимо производить в одном направлении со стороны стенки стоечных профилей. Благодаря этому ввинчиваемый винт не будет отгибать внутрь полку профиля при креплении следующего листа. На стенке профилей имеются три пары отверстий размером 33 мм, которые позволяют произвести монтаж электропроводок внутри перегородок и облицовок. Выбор профиля осуществляется исходя из необходимой высоты перегородки, ее конструкции (однослойная или двухслойная) и требований к звукоизоляции. Крепление стоечного профиля к направляющему производится при помощи просекателя методом «просечки с отгибом» или фосфатированными саморезами со сверлом 3,5/9,5 мм.

Металлический профиль для гипсокартона в Брянске

Металлический профиль для гипсокартона – это длинномерный несущий элемент, который производится путём холодной прокатки специальной стальной ленты с помощью современного профилегибочного оборудования. В зависимости от типа и назначения металлический профиль для гипсокартона может быть как сплошным. Так и перфорированным.

В настоящее время гипсокартон в качестве отделочного материала получил широкое распространение. Конструкции из гипсокартона используются во всех типах зданий – в жилых частных домах и квартирах, общественных сооружениях коммерческих строениях, промышленных корпусах и сельскохозяйственных объектах. Простота монтажа, невысокая стоимость материалов, высокая степень пригодности к отделочным работам – сочетание этих факторов определило популярность гипсокартона в качестве чернового отделочного материала

Наиболее эффективным способом монтажа гипсокартона является посадка раскроенных листов на металлические профили для гипсокартона. Большой набор стыковочных элементов, многообразие типоразмеров металлического профиля, его высокая жесткость и удобство в обработке позволяет возводить на основе металлического профиля для гипсокартона сложные каркасные конструкции – от простой обшивки стен с прокладкой теплоизоляционного материала до каркасных шумоизолирующих перегородок сложной конфигурации.

Мы предлагаем профили для гипсокартона, которые позволят произвести монтажные работы любого типа – потолочные профили, потолочные направляющие профили, стоечные и стоечные направляющие профили, маяковый профиль, углозащитный профиль, а также полный набор стыковочной арматуры.

Жесткость профилей типов ПС, ПН и ПП обусловлена продольными гофрами, которые существенно повышают сопротивляемость профилей для гипсокартона к нагрузкам на изгиб и скручивание. Все профили для гипсокартона, предлагаемые компанией «КАРАТ», отличаются высокой резистентностью к воздействию агрессивных сред и воздушной атмосферы. Достигается это благодаря «горячему цинкованию» прокатанных профилей. Цинковое покрытие при взаимодействии с атмосферными газами образует тонкую оксидную пленку, которая и предотвращает дальнейшую коррозию, образуя на металле защитный слой высокой эффективности. Лабораторные испытания показали, что разрушение плёнки происходит только в результате воздействия высоких и сверхвысоких температур или же концентрированных кислот. Метод горячего цинкования также обеспечивает защиту профилей на резах, пропилах и в местах проникновения в профиль крепежа.

Профиль для гипсокартона – идеальное решение для быстрого и качественного ремонта. Это отличный способ получить поверхность, идеально совпадающую с вертикалью или горизонталью и требующую минимальной финишной отделки. В бытовом применении особую популярность профиль для гипсокартон получил в области изготовления стенных ниш, фигурных проёмов, полуарок, арок и легких стенных перегородок. Практика показывает, что при снижении размера шага установки металлический профиль для гипсокартона может выступать в качестве несущего элемента для плит многослойной фанеры, ориентировано-стружечных плит и цементно-стружечных плит.

Профиль потолочный ПП 60х27

Характеристики профиля потолочного ПП 60х27

Длина,
мм
Толщина
стали, мм
Вес 1
шт., кг
Кол-во в
пачке, шт
Кол-во в
транспортном
пакете, шт
3000 0,4 1,10 18 900
0,45 1,18
0,5 1,25

Профиль потолочный направляющий ППН 28х27

Характеристики профиля потолочного направляющего ППН 28х27

Длина,
мм
Толщина
стали, мм
Вес 1
шт. , кг
Кол-во в
пачке, шт
Кол-во в
транспортном
пакете, шт
3000 0,4 0,70 24 600
0,45 0,75
0,5 0,80

Профиль стоечный ПС-2 50х50

Характеристики стоячного профиля ПС-2 50х50

Длина,
мм
Толщина
стали, мм
Вес 1
шт., кг
Кол-во в
пачке, шт
Кол-во в
транспортном
пакете, шт
3000 0,35  12  240
0,4
0,45

Профиль стоечный ПС 75х50

Характеристики стоячного профиля ПС-2 75х50

Длина,
мм
Толщина
стали, мм
Вес 1
шт. , кг
Кол-во в
пачке, шт
Кол-во в
транспортном
пакете, шт
3000 0,35  8  160
0,4
0,45

Профиль стоечный ПС 100х50

Характеристики стоячного профиля ПС 100х50

Длина,
мм
Толщина
стали, мм
Вес 1
шт., кг
Кол-во в
пачке, шт
Кол-во в
транспортном
пакете, шт
3000 0,35  8  120
0,4
0,45

Профиль направляющий ПН 50х40

Характеристики направляющего профиля ПН 50х40

Длина,
мм
Толщина
стали, мм
Вес 1
шт. , кг
Кол-во в
пачке, шт
Кол-во в
транспортном
пакете, шт
3000 0,35  12  240
0,4
0,45

Профиль направляющий ПН 75х40

Характеристики направляющего профиля ПН 75х40

Длина,
мм
Толщина
стали, мм
Вес 1
шт., кг
Кол-во в
пачке, шт
Кол-во в
транспортном
пакете, шт
3000 0,35  8  160
0,4
0,45

Профиль направляющий ПН 100х40

Характеристики направляющего профиля ПН 100х40

Длина,
мм
Толщина
стали, мм
Вес 1
шт. , кг
Кол-во в
пачке, шт
Кол-во в
транспортном
пакете, шт
3000 0,35  8  120
0,4
0,45

Подвес прямой

Характеристики подвеса прямого

Длина,
мм
Толщина
стали, мм
Вес 1
шт., кг
Кол-во в
пачке, шт
Кол-во в
транспортном
пакете, шт
3000 0,7  100

Уголок 25х25

Характеристики уголка 25х25

Длина,
мм
Толщина
стали, мм
Вес 1
шт., кг
Кол-во в
пачке, шт
Кол-во в
транспортном
пакете, шт
3000  50

Маячок 6мм

Характеристики маячка 6мм

Длина,
мм
Толщина
стали, мм
Вес 1
шт. , кг
Кол-во в
пачке, шт
Кол-во в
транспортном
пакете, шт
3000  50

Маячок 10мм

Характеристики маячка 10мм

Длина,
мм
Толщина
стали, мм
Вес 1
шт., кг
Кол-во в
пачке, шт
Кол-во в
транспортном
пакете, шт
3000  50

Виды и размеры профилей для гипсокартона

06.02.2019

Содержание:

В местах, где производится продажа сопроводительных товаров для гипсокартона, представлены профили, которые отличаются по типу и размеру. В этом материале мы рассмотрим, в чем именно состоят эти отличия и как подобрать нужный профиль.

Профили для гипсокартона существуют таких видов:

Направляющий или ПН что расшифровывается «профиль направляющий». Этот тип профиля обладает П-образным сечением и ровными стенками по бокам. Применяется в качестве опоры для стоек и перемычек, а закрепляется вдоль границ. Затем монтируются прочие составляющие конструкции.

Размер ПН измеряется только в миллиметрах и может быть следующим:

  • 28х27;

  • 50х40;

  • 65х40;

  • 75х40;

  • 100х40.


На фото - Профиль направляющий (ПН)

Стоечный профиль: по аналогии с буквенным обозначением маркируется как ПС. Он вставляется в направляющий профиль, а уже затем к нему прикрепляются гипсокартонные листы. Стоечный профиль должен обладать характеристиками повышенной прочности, так как именно на него приходится основная нагрузка. Профиль такого типа обладает П-видным строением, а также добавочными полочками, обеспечивающими ему дополнительную жесткость. Размеры представлены следующие:

  • 50х50;

  • 65х50;

  • 75х50;

  • 100х50.


На фото - Профиль стоечный (ПС)

Потолочный профиль, который маркируется как ПП и ППН (направляющий и несущий потолочный профиль). Как и направляющий, потолочный профиль обладает П-видным сечением, но его размер меньше, чем у стенного. Для потолочного также характерно наличие полок и ребер жесткости, но они меньше по высоте. Это сделано затем, чтобы как можно меньше скрадывать пространство, а также минимизировать давление на общую конструкцию.

  • 60х27 — ПП;

  • 28х27 — ППН.


На фото - Профиль потолочный (ПП)

Арочный профиль. Ему свойственна сложность строения. Оно представлено разрезами на стенках по бокам, что обеспечивает профилю необходимую гибкость. Применяется для конструирования изогнутых линий.

Теперь обратимся к изучению иных профилей и сопутствующих аксессуаров для гипсокартонных листов.

Существует типы профилей, которые задействуются в ходе отделочных мероприятий. Например, для натяжных потолков и т.д.

  • Угловой профиль: в сечении выглядит как прямой угол с несколько выпирающей серединной частью. Задействуется при оформлении углов конструкций из ГКЛ. Две полки содержат большие дыры, которые позволяют уголку слиться со штукатуркой, ей он и будет прикреплен.

  • С сеткой: к граням перфорированного угла прикреплена сетка, которая обеспечивает улучшенные адгезионные свойства по отношению к последующей отделке.

  • На целлюлозной (бумажной основе): к крепкой бумаге присоединены с помощью клея две полосы из металла. Годятся только для мест, пониженной нагрузки, таких как оконные отверстия, грани полок, ниш и иных локаций.

  • Перфорированные подвесы: являют собой составляющую крепления, представленного в ленточной форме 125х60 миллиметров. Крепежный элемент состоит из трех частей. Центральная фиксирует к потолку или стене, а боковые – с отверстиями, могут отгибаться под углом 90, к ним монтируются профили.

На фото - Перфорированный подвес

На фото - Анкерный подвес

  • 1-уровневый и 2-уровневый соединитель для потолочного профиля в профессиональной среде принято называть крабом. Это пластина, оснащенная элементами фиксации для скрепления профилей, идущих крест-накрест.

На фото - Соединитель одноуровневый

  • Удлинитель профилей представляет собой небольшую по размерам скобу – 110х58 мм, которая может скреплять два одинаковых отрезка.


На фото - Удлинитель профилей

Приспособления, рассмотренные выше, не являются обязательными. Так, например, для сращивания двух одинаковых профилей можно обойтись лишь пассатижами, вогнав один кусок в другой.

Для каркаса же, который располагается вдоль стены и закрепляющийся с помощью перфорированных подвесов, можно воспользоваться профессиональным лайфхаком - так называемым «сапогом». Это отрезки двух профилей, которые Г-образно сгибаются и напоминают по форме сапог.

Помимо однозначной экономии, такие хитрости хороши еще и тем, что позволяют обеспечить весьма надежное крепление. Оно будет ничем не хуже, чем если бы вы воспользовались специальными приспособлениями.

Длина профилей

Наиболее распространенная длинна профилей для ГКЛ 3 и 4 метра.

Так ли необходимо приобретать профили как можно длиннее? На самом деле, разница вовсе не существенна. Разве что, незначительно ускоряется сборка конструкции. Впрочем, профили замечательно соединяются, держатся крепко. Единственное, за чем нужно проследить – чтобы места, где профили сходятся, расположись на разном уровне.

Иногда в крупных торговых точках предлагаются профили одинакового типа, но по разной цене. Такой перепад может быть более, чем в два раза. Модели дороже, как правило, производства Кнауф. Российские производители реализуют товар по средней ценовой политике.

Толщина металла

Чем металл толще, тем увереннее будет конструкция. Наиболее рационально для выстраивания перегородок задействовать профили в 0,5 или 0,6 мм толщины. Не желательно экономить на качестве металла профиля, поскольку самые бюджетные из них легко деформируются даже при немеханическом воздействии, некоторые модели можно без усилий сжать рукой, что, разумеется, совсем недопустимо для формирования устойчивого каркаса.


Профиль стеновой 50*50 для гипсокартона размеры

Главная » Каталог » Гипсокартон и комплектующие » Профиль для гипсокартона » Профиль CW 50х50 (0,6 мм)

Цена за шт: 7,75 р.

Цена от 50 шт: 7,50 р.

Размер: 50х50.

Толщина: 0,6 мм.

Длина: 3 метра.

Профиль CW 50 размеры 50х50 мм, длиной 3 м в основном применяется для постройки перегородок внутри помещений. Выпускается стеновой профиль под гипсокартон еще нескольких размеров. Бывает шириной 75х50 и 100х50, при том, что направляющий будет 75х40 и 100х40 соответственно.

Профиль CW 50 стеновой для гипсокартона благодаря своим свойствам и высокому качеству жесткости может использоваться и на вентилируемых фасадах. Не ржавеет, не теряет свои свойства под атмосферными осадками. Со временем профиль стеновой не провисает, не деформируется.

Купить профиль стеновой в магазине стройматериалов вы сможете в полном комплекте для перегородок, зашивки стенок и проемов. На сайте Azimyt.by всегда в наличии стоечный профиль, перегородочный всех размеров.

Наши грамотные специалисты помогут Вам рассчитать нужное количество профиля стенового для вашей конструкции. Также предлагаем стеновой профиль купить направляющий, который служит началом всех возведений из профиля CW 50, размеры 75х40 и 50х40.

Установка профиля под гипсокартон

Сама установка профиля под гипсокартон на стены существует определенного способа. Эту работу возведения конструкции из гипсокартона и профиля под гипсокартон предусматривает монтаж каркаса. Каркас из профиля необходимо делать из соответствующих стройматериалом, а именно профиль стеновой для гипсокартона, профиль перегородочный, стоечный профиль.

Профиль под гипсокартон устанавливается после прикручивания направляющего профиля UW к стенам, полу, потолку. Сама технология монтажа предусматривает вставление профиля CW 50 в размер начального 50х40. Между собой эти два вида скрепляются маленькими саморезами.

Для более жесткой и прочной конструкции возводимой стены нужна установка профиля под гипсокартон в качестве перемычек. Каждая перемычка закрепляется на краб и 8 саморезов. Шаг горизонтальных перемычек должен быть минимум 60 см. Многие рабочие отделочных работ не используют стеновой профиль для перемычки и вовсе.

Некоторые специалисты производят установку профиля под гипсокартон на стены, перемычки через каждый метр. Тем самым происходит экономия металлических профилей.

Стеновой профиль купить у нас можно выгодно с доставкой. Мы можем рассчитать весь объем и нужное количество профилей под гипсокартон на стены и потолок бесплатно. Сделаем доставку на объект профиля стенового. Размеры и цены на все виды профилей смотрите в каталоге.



Полезное — Что такое ГКЛ (гипсокартон)

Профили и крепеж для гипсокартона. Виды, размеры, производители | Статьи | Знания

Профили для гипсокартона – важный элемент обшивки любого помещения, выполняемой при помощи ГКЛ. Они представляют собой изделия различной длины и размеров, изготовляемые на профилегибочном станке из стальной ленты, покрытой слоем цинка. Профили предназначены для сборки каркасов – жёстких оснований, на которые непосредственно монтируются листы гипсокартона или другая обшивка.

Сфера применения

Профили подходят для применения в жилых, производственных и общественных помещениях с различным уровнем влажности. Они являются основным элементом при обустройстве различных по назначению и конфигурации каркасных конструкций: для возведения внутренних перегородок, подвесных потолочных систем, стеновых обшивок с утеплением или без такового. Также некоторые типы профилей используются при выполнении наружной обшивки зданий различными видами сайдинга.

Типы и размеры профилей

Основная классификация стальных профилей – это их тип по назначению или области применения.

Технические характеристики

Для изготовления профилей используется лента толщиной 0,38; 0,4; 0,45; 0,5; 0,55; 0,6 мм. Номенклатурная длина изделий – 2,5; 2,75; 3,0; 4,0; 4,5; 6,0 м.

Стоечный



ПС имеет С-образную форму с загнутыми кромками и предназначен для монтажа вертикальных и горизонтальных стоек каркаса при облицовке стен гипсокартонными листами и возведении перегородок. Для прокладки скрытых инженерных коммуникаций в стенке профиля предусмотрены специальные отверстия. Продольные канавки, выполняющие функцию рёбер жёсткости, расположены на всех сторонах изделия. Для сооружения усиленных, особо прочных каркасных систем, а также при устройстве дверного проёма применяется UA-профиль усиленный с толщиной стенок 2,0 мм.

Размеры

ПС выпускаются следующих размеров: 50×40; 75×40; 50×50; 65×50; 75×50; 100×40; 100×50 мм.



Направляющий



ПН имеет П-образную форму и применяется для монтажа стоечных и потолочных профилей. Также при помощи ПН монтируют перемычки между стойками при сооружении каркаса для перегородок и стеновой облицовки. ПН применяются в паре с ПС и ПП-профилем соответствующего типоразмера. Для придания большей жёсткости, изделия имеют две продольные бороздки. Также в стенке профиль имеет готовые монтажные отверстия диаметром 8 мм под дюбель, что значительно ускоряет крепление направляющих к несущему основанию (стенам, потолку или полу).

Размеры

Металлический направляющий профиль для стеновых конструкций выпускается следующих размеров:

  • Высота полок: 37; 40; 50 мм.
  • Ширина изделий: 50; 65; 75; 100 мм.

Наиболее популярные типоразмеры ПН: 75×37; 100×37; 50×40; 65×40; 75×40; 100×40 мм.

Потолочный



ПП имеет С-образную форму и предназначен для создания каркасов подвесных потолочных конструкций. Особенность потолочных изделий – стандартные размеры: высота полки 27 мм, а ширина 60 мм. Такое широкое основание позволяет без проблем прикручивать листы гипсокартона с отступом от края в пределах 2 см. Кромка профиля загнута вовнутрь и служит для монтажа при помощи подвесов с зажимом и тягой. При этом загнутая кромка должна выдерживать нагрузку не менее 25 кг.

Потолочный направляющий



ПНП имеет стандартный размер 28×27 мм и применяется при монтаже каркасных систем одноуровневых потолочных систем. Направляющие крепятся к стенам по периметру помещения, в них вставляются потолочные изделия. При использовании в обшивке стен, ПНП крепятся к полу и потолку и служат направляющими для вертикальных стоек каркасной конструкции.

Арочный

ПА представляет собой длинномерный цельногнутый элемент, изготавливаемый из потолочного профиля 60×27 мм методом гибки на специальном оборудовании. Использование именно этого профиля для изготовления арочных изделий обусловлено оптимальной конструкцией ПП: сделанные канавки на полках и стенке обеспечивают высокую жёсткость ПА, а широкая стенка позволяет без затруднений крепить изогнутые листы гипсокартона.

Арочные изделия могут быть изогнутыми как стенками внутрь, так и наружу, что определяет их вогнутую или выпуклую форму. Минимальный радиус изгиба для вогнутой формы составляет 500 мм, а для выпуклой – 1000 мм. Длина изделий обуславливается условиями заказа, при этом максимальная длина ПА составляет 6 метров.

ПА применяется при создании изогнутых и криволинейных потолочных конструкций, а также арок, колонн, куполов из гипсокартона.

Профиль «Синус» от Knauf

Специальная разработка компании Кнауф – металлический профиль «Синус», представляющий собой гибкий прокат из оцинкованной стали толщиной 0,6 мм. Такие изделия имеют U-образное сечение и выполняют функцию направляющих при создании криволинейных облицовок стен и фигурных перегородок.

Особенности производства ограничивают длину изделий: максимум составляет 1,9 м. Предельный радиус изгиба зависит от размера профиля и составляет:

  • 125 мм для изделий размером 50×40 мм;
  • 175 мм при размерах 75×40 мм;
  • 250 мм для профиля 100×40 мм.

Угловой

ПУ – перфорированное длинномерное изделие, предназначенное для укрепления наружных углов после обшивки стен гипсокартоном. ПУ также применяются для защиты от сколов дверных и оконных откосов. Крепление уголков к гипсовым листам производится шпаклёвкой, которая проникает в отверстия, чем обеспечивается надёжная фиксация профилей без использования метизов.

Кроме стальной ленты, для изготовления ПУ используют поливинилхлорид, из которого получаются лёгкие декоративные уголки для защиты наружных углов облицовки. При шпаклёвке по гипсокартону для выравнивания внутренних и наружных углов используют штукатурный профиль – изделие из тонкой стальной или армирующей сетки из стекловолокна.

Размеры

ПУ выпускается следующих размеров: 20×20; 25×25; 31×31; 35×35 мм. Декоративные пластиковые углы могут иметь больший размер: до 50×50 мм.

Виды крепежа и дополнительные элементы

Кроме различных профилей, при обустройстве каркасной системы под гипсокартонную обшивку применяются различные удлинители, соединители, подвесы и другие крепёжные элементы.

Типы соединителей

Соединители – комплектующий элемент каркасной системы, предназначенный для соединения профилей в различных плоскостях. Для изготовления соединителей используется оцинкованная сталь толщиной 0,9 мм, что обеспечивает изделиям необходимую прочность и жёсткость. Соединительные элементы бывают двух видов.

Одноуровневый

Этот тип часто называется «краб». Предназначен для соединения перпендикулярных отрезков к несущим основную нагрузку профилям. Этот элемент позволяет быстро собрать сложные каркасные конструкции, а также усилить каркас и увеличить его жёсткость за счёт создания дополнительных перемычек, которые также крепятся к основанию.

Двухуровневый

Двухуровневые соединители предназначены для монтажа несущих профилей к основным элементам в подвесных потолочных конструкциях. Такие элементы позволяют соединить два профиля, расположенные в перпендикулярном направлении и находящиеся на разных уровнях. Особенностью такого соединения является подвижность нижнего уровня, к которому крепится обшивочный материал. Этот метод монтажа «плавающего» подвесного потолка чаще всего применяется в деревянных домах, где возможна усадка или подвижки при изменении влажности.

Угловой

Соединитель угловой применяется при сооружении подвесных каркасов для соединения ПП под прямым углом. Этот элемент позволяет надёжно соединить два профиля и обеспечить дополнительную жёсткость и прочность каркасной системы.

Knauf Мульти

Для гибкого соединения профилей под различными углами компания Knauf разработала специальный соединительный элемент «Мульти». Он изготавливается из стали толщиной 0,9 мм и может использоваться как для потолочных систем, так и для стеновых каркасов, а также может использоваться в качестве удлинителя профилей.

Удлинитель профиля

При сборке больших каркасных конструкций возникает необходимость удлинения стоек и поперечин. Для этих целей используется специальный элемент – стальной удлинитель, позволяющий нарастить длину профиля до необходимой величины. Фиксация удлинителя производится 4 саморезами в торец профиля, что обеспечивает надёжность и жёсткость соединения.



Виды подвесов

Подвесы предназначены для крепления профилей на различные основания.

Прямой

Подвес прямой изготавливается из стальной ленты толщиной 0,7–0,9 мм и предназначен для монтажа подвесных каркасов, а также применяется для крепления профилей к другим поверхностям (стенам) при необходимости их выравнивания в одну плоскость. Подвес представляет собой перфорированную пластину с отверстиями для крепления к основанию и фиксации профилей. Перед монтажом пластину необходимо согнуть для получения П-образной формы. Тип крепежа и количество подвесов на один профиль выбирается с учётом веса облицовочного материала, при этом максимальная нагрузка на подвес не должна превышать 40 кг.



Анкерный с зажимом

Подвес анкерный предназначен для монтажа подвесных конструкций. Его особенность – возможность регулировки по высоте в процессе монтажа. Это позволяет быстро монтировать подвесные каркасы на больших площадях. Подвес имеет специальные уши, которые цепляются за полки ПП и обеспечивают надёжное сцепление.

Подвес используется совместно с металлической тягой (стальная спица диаметром 4мм и длиной 350, 500, 1000 мм), которая через ушко на конце крепится к потолку. Спица выступает в роли своеобразной направляющей, по которой скользит подвес. Специальный зажим (тонкая изогнутая пластина) позволяет легко регулировать уровень каркаса и выставить конструкцию на любом расстоянии от потолочного основания.



Knauf Нониус

Для быстрого и точного монтажа подвесных потолочных систем компания Knauf разработала уникальный подвес «Нониус», состоящий из трёх частей. Нижняя часть при помощи специальных замков присоединяется к потолочному профилю. Верхняя часть подвеса – металлическая планка длиной от 200 до 1000 мм с отгибающимся ухом для крепления к основанию. Соединение верхней и нижней части происходит при помощи фиксатора. При необходимости создания большого внутрипотолочного пространства (опустить подвесной потолок на большое расстояние), применяются Нониус-удлинители.

Применяемые крепёжные элементы

Для монтажа гипсокартонных систем используются следующие виды крепежа:

  • Шурупы самонарезающие (саморезы). Для соединения профилей и других металлических элементов конструкции используются саморезы типов LN (прокалывающий) и LB (высверливающий) диаметром 3,5 мм, длиной 9,5 и 11 мм. Для крепления листов гипсокартона к металлическим профилям используются прокалывающие шурупы типа TN толщиной 3,5 мм и длиной 25; 35; 45; 55; 65 мм, а также типов MN, SN и XTN толщиной 3,9 мм и длиной от 19 до 55 мм. Для крепления гипсокартона к профилям со стенками от 0,7 до 2,0 мм используются саморезы типа TB с высверливающим концом.

  • Саморезы с распорными и рамными дюбелями применяются для крепления несущих элементов каркаса к бетонным, кирпичным и другим полнотелым основаниям. Для крепления к пустотелым конструкциям и основаниям из лёгких бетонов используются саморезы с дюбелями типов «бабочка», «зонтик», а также шнековый дюбель и Кнауф-Хартмут.





  • Дюбель гвоздь предназначен для быстрого крепления подвесов и других элементов каркаса к любым основаниям из бетона, кирпича, пеноблоков, деревянным конструкциям.

  • Анкер-клин размером 6×40 мм применяется при креплении подвесов и других несущих элементов подвесных систем к бетонному потолочному основанию.

Критерии выбора крепежа и профилей

Выбор качественного профиля и других металлических элементов для каркасной системы – залог долговечности облицовки. При выборе следует обращать внимание на следующие возможные признаки брака:

  • Следы ржавчины говорят о некачественном цинковом покрытии. Так как метал довольно тонкий, коррозия значительно сокращает срок службы каркаса. Также недопустимо наличие обильной смазки на металлических элементах – именно так пытаются защитить некачественные изделия от преждевременного ржавления.
  • Неправильная прокатка. Этот дефект виден даже невооружённым глазом: кривизна и винтообразность профилей недопустима.
  • Неточные размеры. Даже незначительные отклонения в высоте полки могут привести к перекосу обшивки, исправить который можно только смонтировав новый каркас.
  • Края профилей не должны иметь «заусенцев».
  • Саморезы должны хорошо ввинчиваться, без «гуляния» по металлической поверхности.
  • Рекомендуется выбирать более толстый профиль: он более прочный, не деформируется при вкручивании метизов, а саморезы не срывают резьбу после полного ввинчивания.

Основные производители

Профили, крепёжные и дополнительные элементы для гипсокартонных систем на российском рынке строительных материалов представлены многими производителями как отечественными, так и зарубежными. Мы рассмотрим наиболее известные бренды и производственные компании.

Крупнейшим поставщиком гипсокартонных систем и связанной продукции является международный бренд KNAUF. При производстве профилей компания руководствуется собственными ТУ 1121–012–04001508–2011, а также нормами стандарта EN 14353. Компания KNAUF предлагает строительным компаниям и частным клиентам комплексные решения, в которые входит всё необходимое для быстрого и качественного монтажа гипсокартонной облицовки. Каждый профиль и другая продукция имеет цветную маркировку и логотип бренда, что защищает изделия этого производителя от подделок.

Gyproc – один из крупнейших производителей гипсокартона и комплектующих изделий. Компания производит ГКЛ из гипса собственной добычи. 65 заводов, расположенных в разных странах позволяют Gyproc изготавливать качественную продукцию и поставлять её потребителям по всему миру. Профили и другая сопутствующая металлопродукция изготавливается в соответствии с ТУ 1121–001–56846022–2011.

ООО «МегаТорг-Профиль» производит профили, комплектующие и крепёж для гипсокартонных систем под брендом «СТиВ». Данная продукция соответствует внутренним техническим условиям 1108–001–0159983533–2011. Также компания производит профнастил, металлочерепицу, металлические водосточные системы и другую продукцию.

Группа компаний АНКАР занимается изготовлением профиля и комплектующих аксессуаров для гипсокартонных систем с 2011 года. Производство осуществляется по ТУ 1108–001–1058893353–2012. Высокое качество продукции и широкий ассортимент позволили компании уже 2015 году начать поставки в Европу.

Также известными российскими производителями крепежа, профилей и аксессуаров для гипсокартонной облицовки является завод «Металлист» и компания «Зубр ОВК».

обзор размеров от разных производителей, советы и рекомендации по минимизации отходов. Какие бывают профили для гипсокартона и какие они у

Принимая решение об установке конструкции из гипсокартона, начинающий мастер должен хорошо знать, какой существует профиль для гипсокартона, его размеры и виды. Ведь каркас влияет на прочность модели, вам еще необходимо ознакомиться с разнообразием застежек и наличием необходимых сопутствующих материалов.

Направляющая

Одним из основных элементов каркаса является (стенка) -ПН (UW), имеющая ряд подвидов.Из них основные четыре представителя выполнены из высококачественной стали и предназначены для создания каркаса перегородок или стен. Стойки крепятся к нему, например, КНАУФ руководство профиль уже имеет готовые отверстия диаметром 8 мм, с которым они связаны со штырьками к опорной базы. Это позволяет быстрее установить раму.


Направляющий профиль

Такой профиль бывает:

  • длиной 300 см;
  • высота боковой части (полки) 4 см;
  • основание (спинка) ширина 5; 6.5; 7,5 и 10 см.

Цена на направляющий профиль от 60 руб.

Стойка

Это одна из основных составляющих обрешетки, вставляемая в направляющий профиль, который располагается по периметру объекта. Боковые части имеют С-образную форму. Популярные размеры ПС (CW) следующие:

    длина
  • - 300; 350; 400 и 600 см;
  • высота полки - 5 см;
  • ширина спинки - 5; 6.5; 7,5 или 10 см.

Стеллажный профиль

Стоить такое изделие может от 150 руб.

Потолок

Применяется при монтажных работах. Отличие от стоечного в том, что при установке нет специального крепежа, а имеющиеся «пазы» добавляют элементу прочности.


Профиль потолочный

Типичные размеры печатной платы (CD) составляют:

  • длина - 300 см;
  • высота полки - 2,7 см;
  • ширина спинки - 6 см.

Цена на профиль может начинаться от 95 рублей.

Направляющая потолка

Предназначена для возведения потолочного каркаса, служит основой для изготавливаемой модели.По бокам имеет расположенные продольно гофры для придания конструкции жесткости, а в центральной части - отверстия для крепления дюбелей. Направляющий потолочный профиль PN (UD) для крепления гипсокартона имеет следующие размеры:

    длина
  • - 300 см;
  • полка - 2,7 см;
  • спинка - 2,8 см.

Читайте также

Типы фрез для соединения металлических профилей


Потолочный направляющий профиль

В дополнение к перечисленным профилям в рамах используются необычные детали, которые могут улучшить их, защитить их, облегчить отделку и придать ей изгиб формы.

Цена на направляющий ПП может равняться 65 руб.

Усиленный

Применяется для крепления дверных проемов и стоек перегородок. Изготовлен из высококачественной стали, устойчивой к коррозии. Стандартные размеры стоечного профиля (UA) для монтажа гипсокартона следующие:

    длина
  • - 300, 400, 600 см;
  • высота боковых частей 4 см;
  • ширина основания - 5 см, 7,5 см, 10 см;
  • толщина заготовки - 2 мм.

Цена такого профиля от 110 руб.

Угловой

Его еще называют защитным, потому что он может предотвратить все виды повреждений во время использования. В полках углового элемента (ПУ) имеются отверстия для впитывания отделочной смеси и обеспечения плотного контакта с поверхностью. Наиболее распространенные его значения:

  • длина - 300 см;
  • сечение - 25х25х0,4 мм;
  • 31х31х0,4 мм;
  • 31x31x0,5 мм.

Стоимость от 26 руб.

Уголок (штукатурка)

Крепится к углам проемов, торцам перегородки или поверхности, предназначенной для оштукатуривания.Оборудован отверстиями для взаимодействия со шпатлевкой, ранее нанесенной на углы. Оцинкованная сталь, входящая в состав углового профиля (ПУ), препятствует проникновению коррозии. Общие размеры:

  • длина - 300 см;
  • сечение - 3,5х3,5 см.

Профиль под штукатурку

Его цена может равняться 40 руб.

маяка (ПМ)

Он используется в качестве опорного основания, которая направлена ​​на достижение гладкой поверхности, когда закончена. Этот металлический профиль изготовлен из высококачественной оцинкованной стали с отличными антикоррозийными свойствами.Значения профиля маяка (ПМ):

  • длина - 300см;
  • сечение - 22х6 мм, 23х10 мм и 62х6,6 мм.

Гипсокартон эффективно используется в технологических отделочных работах, но их крепление невозможно без специального каркаса из металлических профилей. Как вариант, можно использовать специальное клеевое крепление, но надежность конструкции обеспечивают профили. Причем при создании разных конструкций рам используются разные категории этих креплений.

Виды профилей для гипсокартона

Классификация металлических профилей для монтажа из гипсокартона может быть основана на их функциональности, конструктивных особенностях и сферах применения.

Профили различаются в зависимости от места применения:

Кроме того, в классификации профилей для гипсокартона есть разновидности:

  • Профиль для плоскости обшивки
  • Профиль для устройства перегородок

Разновидности профилей для гипсокартона в зависимости от формы:

  • Квартира
  • Уголок
  • В виде швеллера

Сталь используется в качестве материала при производстве металлических профилей для гипсокартона и обычно оцинкована.Для различного функционального назначения профиля может применяться тонколистовое или толстолистовое цинкование.

Более подробное описание профилей дает представление о назначении этих конструктивных элементов гипсокартонных систем.

Профили для создания основной рамы

В этой роли применяется следующее:

  • Направляющие профили с маркировкой UD. Такие профили используются при формировании каркаса будущей гипсокартонной конструкции. Поскольку к этому профилю крепится вся система, включая перегородки и сам гипсокартон, то он изготавливается из толстой марки стали.Этот вид профиля задает параметры будущего периметра всей конструкции.
  • Опорные профили с маркировкой CD. Этот вид профиля уже крепится непосредственно к каркасным профилям UD и, в соответствии со своим названием, выполняет несущую функцию. Поскольку к ним также крепятся листы гипсокартона, они должны быть из толстой оцинкованной стали марки
  • .
  • Профили арочные. По технологическим особенностям данный тип профиля идентичен двум предыдущим типам, однако имеет усиленную перфорацию с множеством отверстий и вырезов.Это дает возможность изгибать его в нужном направлении, образуя каркас сложной конфигурации

Профили перегородки

Также разработана идентичная классификация, в том числе

  • Направляющие профили с маркировкой UW предназначены для создания структурной оболочки. С их использованием устанавливается конфигурация и периметр стены.
  • Профиль стойки с маркировкой CW - элемент для усиления всей конструкции. На него можно крепить листы гипсокартона с двух сторон

Размеры профиля разных категорий

Поскольку каждый вид профиля имеет свое функциональное назначение, размеры, а также форма профилей также различаются.

  • Так, например, направляющие для маркировки UD имеют размеры 0,25-0,28x300 - 400 см. Толщина стенки профиля 0,5-0,7 мм.
  • Несущие профили CD имеют размеры 0,25-0,28x300 см, а также 0,28x400 см. В обоих случаях высота полки составляет 0,5-0,6 мм.

Вес несущих и направляющих профилей рамы составляет 1,2–1,8 кг на длине 3 м и 1,6–2,4 кг на длине 4 м в зависимости от толщины стали.

Профили перегородок обычно шире.Их размеры следующие:

  • Профили марки UW могут быть шириной 50,75,100 мм. Длина таких профилей составляет 3000 мм или 4000 мм. Вес каждого профиля достигает 2,19-3,88 кг, в зависимости от остальных габаритных размеров
  • Стеллажные профили CW в зависимости от назначения имеют следующие размеры:
    • 48,8x3000x50
    • 73,8x3000x50
    • 98,8x3000x50

Профили этого типа также могут изготавливаться длиной 4000 мм и такими же параметрами ширины и высоты полки. Во всех случаях толщина металла не менее 0,5 - 6 мм.


Размеры разных типов профилей для гипсокартона

Крепеж для профиля для гипсокартона

Для полноценного крепления профилей также требуется использование крепежной фурнитуры. Применяется для соединения отдельных элементов конструкции каркаса, а также для крепления листов гипсокартона. Виды крепежа для гипсокартона подразделяются на следующие категории:

Для соединения поверхности стены или потолка с металлическим каркасом используется скоба в форме буквы «П» из металлического профиля.Он легко сгибается в сгибе и имеет перфорацию по всей площади.

  • Подвес для быстрого крепления - быстрый подвес. В нем есть специальная спица с отверстием, помогающая соединить те детали, которые не скрепляются П-образной скобой
  • Крестообразный кронштейн используется в качестве перемычки на опорных профилях и позволяет соединять их под прямым углом
  • Для того, чтобы увеличить длину несущего профиля, используется соединитель, в котором концы профилей вставляются

А чтобы крепежные детали надежнее держались в конструкции гипсокартонной системы, для их крепления используются шурупы, саморезы и дюбели. Их размеры выбираются исходя из того, какой элемент или поверхность будет прикрепляться.


Материалы для крепления профилей

Существуют разные виды профилей в зависимости от их применения. позволяет создавать красивое торговое оборудование различной формы, которое будет достаточно прочным, чтобы выдерживать большие нагрузки.

Заключение

Для профессионального мастера обычно достаточно краткого описания параметров всех конструктивных элементов гипсокартонной конструкции. Однако если вам впервые приходится иметь дело с этим устройством, лучше получить визуальную информацию.С этой целью рекомендуется ознакомиться с видео, которое позволяет глубже вникнуть в процесс выбора крепежа для гипсокартона и наглядно демонстрирует характеристики каждого из них.

В заключение следует отметить, что нельзя пренебрегать отдельными видами профилей для гипсокартона или крепежом, заменяя их теми, что есть в наличии. Иногда такая практика приводит к тому, что система гипсокартона оказывается ненадежной.

Видео о видах профилей для гипсокартона

Установка различных профилей для гипсокартона: установка направляющего профиля UW на пол, установка опорных профилей CW, установка направляющего профиля UW на потолок.

Способы крепления профилей для гипсокартона. Для чего нужен резак?

С его помощью можно воплотить в жизнь разные дизайнерские идеи от арок до многоуровневых потолков. Все эти конструкции легкие и прочные. Тому, кто впервые сталкивается с этой задачей, сложно сразу понять многообразие их видов. Мы расскажем, какие бывают размеры и виды профиля для гипсокартона, для каких целей его можно использовать.

Что такое металлический профиль

Это швеллер, стенки которого отвечают за жесткость и надежность основания, а спинка служит для крепления к вертикальной или горизонтальной поверхности... Для его производства используются холоднокатаные заготовки из алюминия или стали. Первые имеют отличные характеристики, но и цена у них выше. Поэтому более популярна сталь.

Обычные профили из черных металлов подходят для жилых комнат и, т.е. тех помещений, где нормальные условия эксплуатации. Оцинкованные обладают антикоррозийными свойствами, поэтому используются в помещениях с повышенной влажностью - кухнях, ванных комнатах.

Типы профилей

Изделия различаются по внешнему виду, назначению и параметрам.Размеры указаны в миллиметрах.

Существуют следующие виды профилей для гипсокартона и их назначение.

Направляющая

Обозначается PN или международной маркировкой UD и представляет собой основание, которое монтируется по краю будущей конструкции и к которому затем прикрепляются каналы стойки. Используется для стен и перегородок. Он имеет П-образное сечение и гладкие боковые стенки. Размеры направляющего профиля для гипсокартона: глубина 40, ширина 50, 75, 100 (в зависимости от толщины стены), длина 3000.

Направляющая потолочная (ППН)

Необходима для монтажа подвесных рам: она прикручивается по краю конструкции, а затем в нее вставляются потолочные модели. Кроме того, его можно использовать как стойку для крепления каркаса при отделке поверхности гипсокартоном. Размеры: глубина 27, ширина 28, длина 3000.

Потолок (ПП)

Подходит для одно- и многоуровневых устройств. Он отличается от ППН тем, что крепится к потолку с помощью специальных деталей.Также его можно взять для облицовки стен гипсокартоном. Чтобы максимально сэкономить высоту съеденной потолком комнаты, ее принято делать небольшой - 27. Остальные параметры - ширина 60, длина 3000.

Стеллаж (PS или CD)

Это основная деталь при возведении внутренних стен и перегородок. Имеет С-образное сечение. Он вставляется в каркас, созданный из направляющих моделей, поэтому его боковые стенки (полочки) немного загнуты внутрь. Спинки этого типа имеют отверстия для технических коммуникаций.Параметры: глубина 50, ширина варьируется - 50, 75, 100, длина 3000.

Пример стоечной модели. Размеры и виды перегородочного профиля под гипсокартон зависят от конфигурации конструкции: стен, ниш, полок.

Дочернее предприятие

  • Маяк (ПМ) - с его помощью вы можете направлять правило во время штукатурных работ.
  • Уголок (ПУ) применяется для усиления торцов гипсокартона по углам. На его поверхности есть отверстия для свободного проникновения отделочного раствора в основание.

Другие типы

В отдельных случаях используются другие разновидности: арочные и армированные. Для конструкций потолка нужны арочные или гибкие ... Размеры: ширина 60, длина 3000. Однако цена его довольно высока. Поэтому в целях экономии опытные мастера используют модели потолков (ПП). Ножницами по металлу обрежьте бока и загните их по желаемому контуру.

Усиленный (UA) используется для монтажа в стойку в перегородках. Поскольку эта площадь принимает вес дверного полотна, она увеличивается до 2 мм (для Knauf) и 1 мм.5 мм для других фирм. Другие размеры: глубина 40, ширина 50, 75, 100, длина 3000, 4000, 6000.

Выбор толщины

Это главный показатель надежности будущей конструкции. Чем толще продукт, тем больше возможностей для его применения. У разных производителей этот показатель различается - от 0,35 до 0,6 мм. Межкомнатные стены, перегородки рекомендуется возводить с использованием швеллеров толщиной 0,6 мм. Если выбрать более тонкие виды, то при установке листов гипсокартона винты могут прокручиваться, а сама конструкция может прогнуться, что снизит ее прочность.Кроме того, на будущей стене наверняка будут вешать шкафчики. Надежность их крепления на стене с тонким профилем будет под большим вопросом.

Производственные предприятия

Самая известная профильная компания - завод КНАУФ. Все выпускаемые изделия имеют одинаковую толщину - 0,6 мм. Кроме того, он отличается точными размерами и качественным сырьем. У каждого продукта есть название и технические характеристики ... Однако стоимость их довольно высока. Gyproc - достойный конкурент.Все производимые ими швеллеры перфорированные, поэтому даже толщиной 0,5 мм они прочнее гладкокатаных толщиной 0,6 мм. Однако, по отзывам мастеров, работать с профнастилом удобно не всем из-за сложности установки стоечных реек. В среднем ценовом сегменте работает российская компания «Металлист», выпускающая оцинкованные модели. Есть и другие производители. Качество их продукции может отличаться составом сырья, конфигурацией продукции.Некоторые добавили дополнительные пазы для повышения жесткости, отверстия для крепления.

Какой профиль нужен для стен из гипсокартона

Чтобы правильно посчитать количество профилей, можно составить план строительства, обозначить типы и размеры моделей. В некоторых строительных магазинах можно найти окрашенные изделия. Консультанты говорят, что это служит дополнительной защитой материала. Но это не так. Чаще всего под краской скрывается заводской дефект. Поэтому покупать такой товар крайне рискованно.

Какой профиль нужен для перегородки из гипсокартона? Выбирая между гладкими и гофрированными разновидностями, необходимо учитывать, что гофрированные виды не подходят для монтажа. Любое здание может дать усадку. А каналы с неровной поверхностью закреплены жестко. В результате на листах гипсокартона могут появиться трещины.

В хозяйственных магазинах стандартная длина этих изделий - 3000 мм. Однако производители выпускают модели разной длины - от 2500 до 6000 мм. Поэтому при необходимости вы можете заказать у продавца нестандартный размер... Обратите внимание на профиль экономики. От стандартной продукции отличается меньшими размерами, толщиной и более низкой ценой. Его сфера - тоже прогнозы. Опытные мастера не рекомендуют устанавливать с его помощью перегородки или потолки.

11863 0 1

Привет, товарищи! Сегодня нам предстоит узнать, что это за профили из гипсокартона, для каких целей их можно использовать и как их монтировать. Кроме того, мы разберем пару основных конструкций, которые являются основой практически всех видов внутренней отделки помещений с помощью гипсокартона.

Почему профиль

Как известно, для монтажа каркасов и обрешеток под гипсокартон используют не только оцинкованные профили, но и. Какой материал лучше?

Ответ очевиден: профиль ... Аргументы к вашим услугам:

  • Оцинкованная сталь служит неограниченно долго, независимо от влажности воздуха. Из всех негативных воздействий стальной профиль боится только коррозии, от которой он надежно защищен слоем цинкового покрытия;

  • Цинкование не боится нападения насекомых, которые через 10-15 лет вполне способны разрушить или вывести деревянный каркас из строя;
  • Геометрия и размеры стальных элементов каркаса не изменяются, а стержень будет удлиняться и деформироваться с каждым сезонным повышением влажности.Изменение формы каркаса предсказуемо приведет к появлению трещин между листами обшивки или даже непосредственно вдоль них.

ГКЛ, однако, можно монтировать на плоских деревянных стенах без обрешетки, тем самым сокращая неправильное использование полезной площади помещения. Также его применяют для выравнивания стен из минеральных материалов по клеевым маякам. В этом случае лист приклеивается на точечно нанесенный гипсовый клей или любую выравнивающую гипсовую смесь.

Огласить весь список

Имена

Какие типы профилей можно найти в продаже?

Для сборки рам и обрешетки используется всего 4 вида:

Однако при желании в хозяйственных магазинах можно найти еще две разновидности:

  1. Арочный (гибкий).Умеет гнуться дугой с небольшим радиусом, образуя арки или загибы краев многоуровневых потолков;

  1. Угловой. Под заполнитель укладывается перфорированный оцинкованный уголок для усиления внешних углов стен, дверных и оконных проемов.

Угловой профиль изготавливается не только из оцинковки, но и из ПВХ. Пластиковые армирующие уголки часто поставляются с армирующей сеткой.

В будущем мы обратим внимание, прежде всего, на те виды гипсокартонных профилей, которые используются для сборки жестких каркасов и реек - CW, UW, CD и UD.

Функциональность

Как связаны типы профилей для гипсокартона и их применение? Чтобы ответить на этот вопрос, достаточно перечитать заголовки.

  • Стойка используется для крепления стоек при сборке стеновых рам и т. Д. Также может использоваться как перемычки между стойками, усиливая жесткость рамы;

Основным элементом каркаса стены с нишами является УД.

  • Направляющая устанавливается на постоянные конструкции (пол, прилегающие стены и потолок).В него вставляются края стоек;

  • Потолок и потолочная направляющая используются таким же образом при установке реечного подвесного потолка ... С таким же успехом их можно использовать для выравнивания стен с большими (более 50 мм) засорами, изгибами и перепадами.

Стойки достаточно жесткие, чтобы выдерживать изгибающие нагрузки, но потолочный профиль из-за малой высоты боковых стенок требует дополнительной фиксации. Для этого используются подвесы - прямые и регулируемые.

При недостаточной длине проушины две прямые подвески можно соединить последовательно, тем самым увеличив максимальное расстояние от основной конструкции до облицовки.

Размеры

Какие размеры у профиля?

Сначала познакомимся со стандартными разделами основных разновидностей:

  • Все потолочные профили из гипсокартона имеют одинаковый размер стен - 60 и 27 миллиметров;

  • С ними совместимы потолочные направляющие - 27 и 28 мм соответственно;

  • Стеллаж имеет боковые стенки высотой 50 мм, но ширина (нижняя стенка) может составлять 50, 75 или 100 мм;

Чем шире стойка, тем больше ее жесткость по отношению к изгибающей нагрузке.

  • Высота боковых стенок направляющих UW 40 миллиметров, ширина рейки соответствует ширине стоек - 50, 75 или 100 мм.

С длиной все несколько сложнее. Теоретически, по заверениям производителей, все разновидности выпускаются длиной от 2,5 до 6 метров включительно.

На практике ассортимент товаров в магазинах намного меньше:

  • Для направляющих и потолочных направляющих профилей стандартная длина составляет 3 метра;
  • Для стоечного и потолочного - 3 и 4 метра.

Если максимальной длины потолочного профиля недостаточно для ваших целей (то есть меньше длины помещения или высоты стены, которую предполагается выровнять), используются так называемые прямые соединители для сращивайте более короткие отрезки. Кроме них в продаже можно встретить перемычки - «крабы».

Стоимость

Сколько стоят оцинкованные рейки и рамы? Приведу актуальные на данный момент (ноябрь 2016 г.) цены на сеть магазинов Leroy Merlin.

Реальная стоимость зависит не только от сечения и длины профиля, но и от толщины металла, из которого он изготовлен. Оцинкованные изделия толщиной 0,55 - 0,6 мм указываются в прайс-листе компании словами «премиум» или «прочный» и обходятся покупателю примерно в полтора раза дороже, чем профили «эконом» класса (0,4 мм). .

Крепление

Итак, мы изучили классификацию профилей и их назначение.Пора переходить от теории к практике.

Общие правила

Вот ряд правил установки, общих для всех типов рам и ящиков:

  • Для резки оцинковки можно использовать только ножницы по металлу ... Абразивная резка шлифовальной машиной с кругом по металлу крайне нежелательна. Дело в том, что нагрев участка реза приводит к выгоранию антикоррозионного цинкового покрытия, а край элемента каркаса остается беззащитным от ржавчины;

  • Направляющие, направляющие, потолочные профили и подвесы крепятся к кирпичным, каменным и бетонным поверхностям с помощью дюбелей.Размер крепежа зависит от прочности поверхности: для тяжелого бетона достаточно размера 40х4 мм, а для рыхлого газобетона или ракушечника лучше увеличить до 80х8;
  • При креплении направляющих просверливают стену, потолок или пол перфоратором прямо через прижимаемый к ним профиль. Затем в просверленное отверстие вставляется дюбель и ввинчивается отверткой. Такая схема крепления избавит вас от проблемы совмещения отверстий в профиле и капитальной конструкции;

  • Шаг между точками крепления направляющих должен составлять около полуметра;
  • Подвесы по профилю на потолке крепятся с шагом 60 см, а на стене, где подвес имеет минимальную нагрузку - 80;
  • Категорически запрещается использовать деревянные чопики для крепления перил во влажных помещениях.В атмосфере с периодическими колебаниями влажности они быстро высыхают и выпадают из нор;
  • Для соединения профилей между собой или к подвесам используйте шурупы по металлу длиной 9 мм. Саморезы вкручиваются только отверткой: соединить два профиля своими руками с помощью отвертки практически невозможно;

На фото - шуруповерт, которым я собираю гипсокартонные конструкции.

  • Стандартный шаг между стойками или элементами обшивки - 60 сантиметров: это ровно половина ширины листа гипсокартона. Шаг измеряется не между краями, а между осями элементов обрамления. В этом случае шов между соседними листами будет ложиться ровно посередине профиля;

  • Если конструкция при эксплуатации будет испытывать значительные нагрузки (например, если речь идет о стене в узком коридоре), шаг между профилями можно уменьшить до 40 и даже 30 см. Главное, чтобы ширина гипсокартона оставалась кратной этому шагу;

Усиление каркаса перегородки может быть достигнуто без увеличения толщины и уменьшения шага стоек - вставкой в ​​каждую из них планки 50х50 или соединением стоек попарно (вставив одну CW в другую или просто закрепив их рядом друг с другом).

  • Для звукоизоляции под направляющие кладут демпферную ленту. Гасит акустические колебания, препятствуя их передаче от гипсокартона к капитальным конструкциям здания;
  • Дверные и оконные блоки (в том числе металлопластиковые) крепятся к боковым профилям и горизонтальным перемычкам саморезами длиной 16-32 мм (в зависимости от толщины коробки), вкручиваемым через профиль. В качестве уплотнения и для усиления соединения на внешнюю поверхность блока предварительно необходимо нанести полоску пенополиуретана.

Подвесной потолок, выравнивание стен

Как правильно смонтировать гипсокартонные профили при сборке одноуровневого подвесного потолка?

К вашим услугам пошаговые инструкции:

  1. Разметив горизонтальную линию потолка, прикрепите вдоль нее направляющую UD. Можно смело использовать дополнительные отрезки любой длины, главное, чтобы в местах стыков с потолочным CD направляющая надежно фиксировалась;
  2. Отметьте линии, по которым будут крепиться потолочные профили, и закрепите по этим линиям подвесы;
  3. Вырежьте (или соедините) потолочные компакт-диски и вставьте их в направляющие;
  4. Совместив каждый компакт-диск с помощью длинной линейки, потяните крючки к его боковым стенкам;
  5. Отогните ушки подвесов к потолку.

Если вы собираете обрешетку для выравнивания стены, все действия полностью идентичны описанным выше, с поправкой на вертикальную ориентацию рамы.

Раздел

Как собрать каркас перегородки?

В целом это делается так:

  1. С помощью отвеса отметьте оси перегородки на потолке, полу и прилегающих стенах;
  2. Закрепите направляющие по этой линии;
  3. Отметьте положение стоек на потолке и на полу с помощью одного и того же отвеса;

Маркировка должна оставаться видимой даже после того, как каркас будет покрыт гипсокартоном.Это поможет вам закрепить листы на скрытых стойках.

  1. Обрежьте стойки по длине и совместите их с метками;
  2. Присоедините каждую стойку к направляющим с обеих сторон.

Особый случай - монтаж звукоизоляционной перегородки. В этом случае нам нужно акустически развязать облицовку стены с двух сторон. Цель достигается путем сборки двух независимых рам на небольшом (в пределах сантиметра) расстоянии друг от друга.

Заключение

Итак, мы ознакомились с разновидностями оцинкованных профилей под гипсокартон и техникой их монтажа. Как всегда, дополнительный материал читатель может найти в видео в этой статье. Жду ваших комментариев. Удачи, товарищи!

Перегородка из профиля толщиной от 141 до 200 мм

Дверь Тип A B С D
огнестойкость 37 мм 41 мм 25 мм D + настенное покрытие + 2 (от 141 мм до 200 мм) Размер канала Купить
огнестойкость 47 мм 51 мм 25 мм
Без номинала 35 мм 41 мм 15 мм
Без номинала 40 мм 45 мм 15 мм
Без номинала 45 мм 51 мм 15 мм

Двери и рамы Taylors - Стандартные спецификации

Материал: 1. Цинковый отжиг 4 мм (огнестойкость)
Цинковый отжиг 1,1 мм (без номинала)
Количество петель: 3 опорных пластины с винтовой фиксацией
Забастовка: Универсальный
Сборка: Цельносварная и опрессованная
Чистовая обработка: Серый грунт для металла
Крепление к стене: Ребра перегородки

Двери и рамы Taylors - Идентификация профиля

Дверь Тип ID профиля TDF
Противопожарная дверь толщиной 37 мм: FRP [толщина листа / размер канала / толщина листа]
Противопожарная дверь толщиной 47 мм: FRMP [толщина листа / размер канала / толщина листа]
Дверь без номинала, толщина 35 мм: NRP [толщина листа / размер канала / толщина листа]
Дверь без номинальной толщины 40 мм: NR4P [толщина листа / размер канала / толщина листа]
Дверь без номинала, толщина 45 мм: NRMP [толщина листа / размер канала / толщина листа]

Купить онлайн Получить расценки

Гипсовая отделка стен снова в тренде в дизайне

Штукатурка использовалась как строительный материал, по крайней мере, со времен древних египтян. В более современное время он занимал видное место в жилом строительстве в Соединенных Штатах перед Второй мировой войной. Его популярность в истории человечества была обусловлена ​​тем, насколько легко им манипулировать, а также его невероятной долговечностью. До того, как в 1924 году размеры пиломатериалов были стандартизованы, из гипса получались идеально ровные, однородные стены.

Как говорится, все старое снова новое: штукатурка для стен незаметно стала предпочтительным выбором для высококачественного ремонта дома, заменив другие варианты, такие как краска, обои или кирпич.

Штукатурка

для стен недавно появилась в проектах влиятельных дизайнеров и архитекторов по всей стране, и мы видели, как домовладельцы демонстрировали свои недавно отремонтированные штукатурные покрытия в Instagram. Штукатурка в отреставрированном фермерском доме в Пенсильвании, недавно показанном в колонке Curbed’s House Calls, придает стенам грубую текстуру, которая соответствует его деревенскому стилю. Мы попытались выяснить, что движет этой тенденцией.

Благодаря технологическим достижениям и экспериментам, дающим штукатурку цветовую палитру и варианты текстуры, такие же широкие, как краска, штукатурка помогает дизайнерам и архитекторам нарушить унылую однородность стен - то, что в первую очередь стало возможным благодаря штукатурке.

«То, что сегодня привлекает людей к штукатурке, - это способность иметь небольшие вариации поверхности, придавать больше характера этой в остальном плоской поверхности, - сказала архитектор из Лос-Анджелеса Эмили Фарнхэм. «Это одна из тех вещей, с которыми, я думаю, людям приходится нелегко в новом строительстве; вся холодная, чистая ровность всех поверхностей ».

Штукатурка обычно изготавливается из известняка (карбонат кальция) или гипса (сульфат кальция). Его добывают, варят и измельчают в порошок.В порошок добавляют различные добавки, такие как песок или мрамор, чтобы полученная штукатурка была различной текстуры и цвета. После смешивания порошка с водой его наносят на стену или доску с помощью шпателя.

Благодаря своей прочности, дизайнеры и архитекторы могут использовать штукатурку для внутренних стен и , придавая дому прочную связь с окружающей средой и цельный и целостный вид.

Гипсовая отделка стен также обладает художественными качествами: она наносится вручную мастером, что может оставлять следы мазков кисти и вариации текстуры.Венецианская штукатурка, представляющая собой полированную штукатурку, смешанную с мраморной пылью, придает стене иллюзию глубины на ровной поверхности.

«Венецианская штукатурка - это метод покраски, при котором вы получаете гораздо более богатую отделку всего дома», - говорит Саоли Чу, ведущий дизайнер Block Renovation. «Вы можете добавить больше пигментов и разного блеска, чтобы получить общий вид. Людям, которые этим занимаются, часто нравится больше ремесел ».

Штукатурка также является экологически чистым продуктом, который не выделяет летучие органические соединения (ЛОС), вредные для качества воздуха, как некоторые краски. Он не может поддерживать рост плесени и не влияет на свалку. Основным материалом штукатурки является известняк и гипс естественного происхождения, поэтому штукатурка стен - это буквально слой земли для ваших стен.

Штукатурка стен обычно держится дольше, чем окраска или обои; после высыхания штукатурки затвердевает, камнеобразно, по форме напоминает необработанный известняк или гипс. Помимо отделки стен, сегодня штукатурка часто используется для создания поверхностей, которые должны быть твердыми, например, кортов для игры в сквош.Он также используется в криволинейном дизайне и декоративной лепке. Если в здании должно быть тихо, например в библиотеке, архитекторы могут использовать стены из акустической штукатурки, поскольку они поглощают звук.

«Это здоровая внутренняя среда», - сказал Фостер Рив, чья компания Foster Reeve and Associates, помимо прочего, занимается штукатуркой стен и лепниной. «Нет плесени. Установлен правильно, это навсегда. Если я поставлю лепнину . .. она не сдвинется с места. Он не может двигаться. Это камень.

Мост Хайди

До Второй мировой войны в большинстве домов внутренние стены были из гипса, построенные с использованием устаревшего метода царапин и реек, когда слой штукатурки наносится на доску из горизонтальных деревянных полос.Из-за того, что они состояли из слоев плотной штукатурки, довоенные здания, как правило, имели каменные стены, что может подтвердить любой в Нью-Йорке, кто пытался повесить на них произведения искусства или зеркало.

Но строительство гипсовой стены или нанесение гипсовой отделки стены - трудоемкий процесс, а когда началась Вторая мировая война, рабочей силы было мало. В то же время изобретение размерной древесины привело к появлению обшивки стен - сначала пуговичной доски, а затем гипсокартона, панели из гипса, покрытой бумагой. Когда начался послевоенный бум жилищного строительства, строители выбрали гипсокартон; это было быстрее, проще и дешевле в установке. Стены из гипса стали эксклюзивным элементом старых зданий.

То, что было получено в скорости строительства, было принесено в жертву качеству. Гипсокартон достаточно хрупкий, чтобы его можно было пробить рукой. Попробовать это на гипсовой стене может сломать кому-нибудь руку. После урагана Катрина, The Atlantic отметила, что исторический город Пито-хаус остался почти целым; Среди прочего, его стены сделаны из гипса.

Оштукатуренные стены в современных отремонтированных домах не имеют толщины в несколько дюймов, как во времена царапин и реек, но долговечность изделия, проверенная временем, остается.Эта долговечность требует терпения: там, где покраска стены может занять 30 минут, для отделки стен из гипса может потребоваться нанесение нескольких слоев, что в четыре раза больше, не говоря уже о времени ожидания высыхания каждого слоя перед нанесением следующего - аж 10 часов. Штукатурка на стенах также грязная, так как требует воды на месте для замешивания порошковой штукатурки.

Дополнительная рабочая сила означает дополнительные расходы, поэтому в жилых домах штукатурка, как правило, ограничивается высококачественным ремонтом для состоятельных клиентов.

Но поскольку штукатурка стала более популярным выбором для отделки стен, новые компании начали выращивать ее, чтобы удовлетворить спрос, предлагая множество новых видов отделки и применения. Чу, который занимается в основном ванными комнатами и кухнями, использует штукатурку под названием Tadelakt из Марокко, потому что она толще и водостойче, чем стандартная штукатурка.

Просмотр различных отделок на веб-сайтах таких компаний, как Texston и TerraBriosa, может сбивать с толку и пугать, поскольку такие названия, как «Frascatti Artisian plaster» и «Marmorino Lime» - это скорее словесный салат, чем ясное и интуитивно понятное устройство для наименования.

Ли Херциг, дизайнер интерьеров из Лос-Анджелеса, говорит, что потребители должны игнорировать имена, выбирать одно на основе его эстетики, а затем позволить архитектору или дизайнеру сказать вам, будет ли выбранный вами вариант правильно работать в комнате.

«Существуют и другие штукатурки, но 90 процентов рынка составляют известковые штукатурки», - говорит она. «Штукатурка, которую мы используем на протяжении веков, - это известковая штукатурка. Все, что к нему добавлено, отличает его ».

Как оштукатурить стену (трехслойная штукатурная система)

Фото: Flickr

В проекте Manhattan Brownstone Боб, Крис Вила и архитектор Брайан О'Киф обнаружили неповрежденный потолочный карниз, который заставил их полностью пересмотреть планы внутреннее пространство при сносе.Вместо этого они решили оставить карниз и сделать его центром большой жилой площади в центре сквозной квартиры.

Столкнувшись с проблемой восстановления стены без изменения профиля или использования гипсокартона, выходящего за пределы карниза, команда обратилась в компанию Boro Plastering of Hyde Park, штат Нью-Йорк, чтобы создать оригинальную штукатурную стену, которая соответствовала бы существующему карнизу. .

Реконструкция Манхэттена - это не строгий проект реставрации, но вовлеченные мастера признают ценность высококачественной работы, о чем свидетельствует оригинальная структура. Настоящая штукатурка - лучший способ завершить отделку стены в старинном доме. Нет никаких сомнений в том, что «трехслойная штукатурка не имеет себе равных по прочности и долговечности», говорится на сайте Службы национальных парков. «Он устойчив к огню и снижает передачу звука». Он также наиболее точно повторяет оригинальную отделку этого Браунстоуна Верхнего Вестсайда.

Три пальто Пластырь

При оштукатуривании стена, штукатурка должна применяться таким образом, что он прилипает к поверхности опорной стенки, имеет свой вес нагрузку без образования трещин и обладает гладким, жесткой, обработанной поверхностью подходит для покраски или оклейки.Качественная штукатурная работа начинается с планки, на которую будет наноситься штукатурка. При традиционных работах по обрешетке и штукатурке использовалась деревянная рейка, но из-за влажности древесины она расширяется и сжимается, что может привести к растрескиванию штукатурки. Металлическая планка - более надежная поверхность для оштукатуривания, поскольку она не удерживает влагу и дает больше «ключей» или пространств на своей поверхности для надлежащего приклеивания. Интересно, что в то время, когда это здание было построено, в США только-только набирали популярность металлические планки.

Трехслойная штукатурная система начинается с двух грубых или черновых слоев. Эти покрытия составляют основу стены и состоят из извести или гипса, заполнителя, волокна и воды. Песок - самый распространенный заполнитель, используемый для грубой штукатурки. Известь обычно получают из известняка или молотой раковин устриц. Многие фирмы теперь работают с гипсом, поскольку он устраняет необходимость в добавлении волокна и имеет гораздо более быстрое время установки и высыхания. Boro работает в соотношении три к одному, мешки с песком и мешки с гипсом для их грубого покрытия.

Первый слой, называемый царапающим слоем, наносится толщиной 3/8 дюйма, затем царапается или надрезается гребнем для придания шероховатости. Второй грубый слой сделан из той же смеси и называется «коричневым слоем». Коричневое покрытие наносится непосредственно на царапинное покрытие, также толщиной 3/8 дюйма, но без царапин. Песок имеет шероховатую текстуру, которая дает легкому финишному слою толщиной 1/8 дюйма поверхность, за которую можно держаться.

Все в одном миксе

С традиционным известковым финишным покрытием, подобным тому, который используется в Manhattan Brownstone, штукатур становится химиком.«Здесь искусство встречается с наукой», - говорит Боб, наблюдая за приготовлением смеси для известковой замазки. Сначала штукатур создает на смесительной доске круг замазки, свернутый как бассейн. В этот круг он наливает воду, а затем сбрызгивает водой штукатурку. Измерения неточны для неподготовленного глаза, но очень точны для штукатура, который должен «почувствовать это», как объясняет Гэри Аннино из Boro Plastering.

После заливки смесь извести и гипса оставляют для «гашения» или для отстаивания и трансформации.Реакция завершается, когда гашеная известь перестает выделять тепло. На этом этапе он готов к замешиванию в шпаклевке. Эта известковая замазка используется для финишного слоя штукатурки, которая наносится на стену и разглаживается, чтобы создать твердый блестящий финишный слой. Мастера-штукатуры работают с пульверизатором, чтобы штукатурка оставалась влажной, поскольку они разглаживают ее до идеальной отделки.

Под поверхностью

«Каждая штукатурка уникальна», - говорит Аннино. Качество любой штукатурки и степень адгезии во многом зависят от целостности поверхности, на которую она наносится.Бригада штукатурки должна сначала оценить существующие стены, кладку или потолок, которые необходимо оштукатурить. «Наша команда принимает решение в индивидуальном порядке», - говорит Аннино. Иногда они могут использовать оставшуюся кирпичную поверхность, иногда они должны прикрепить к кирпичу проволочную планку, которая послужит опорой для крепления новой штукатурки.

В проекте Manhattan Brownstone использовались различные методы, в том числе оштукатуривание непосредственно поверх существующих кирпичных стен, которые сначала были обработаны синим связующим.В тех местах, где кирпич разрушился, использовалась проволочная рейка для создания звуковой поверхности и ровной стены. Там, где потолок был пробит для потолочных опор, исправление было выполнено с помощью проволочной сетки и штукатурки, прежде чем на весь потолок был нанесен тонкий слой. Бригада обработала карнизы, выстроила гипсовые стены и восстановила потолок, не выходя за пределы профиля карниза.

Сухая футеровка | Стад и трек | Винты и крепеж

01939 252 800

Сухая облицовка - это метод строительства внутренних стен и потолков внутри собственности.Популярны в обоих на жилых и коммерческих рынках, она позволяет быстро и легко возводить ненесущих стен и потолков.

По сути, сухая облицовка - это процесс прикручивания листов гипсокартона к деревянному или металлическому каркасу. Однако из-за «простоты использования» и «стоимости и экономии» металла, сухая футеровка из металла стала гораздо более популярной.


Какие компоненты необходимы для

Drylining ?

Для быстрого и простого возведения внутренней стены все, что вам потребуется, это металлическая шпилька и направляющая , гипсокартон и соответствующие винты и крепежные детали . Металлический каркас состоит из Металлическая С-образная шпилька и Металлическая направляющая .Ширина металлической шпильки рабочая зависит от высоты перегородки стены, а также от изоляционной и акустической способности, которая должна быть достигнута.

По этой причине Metal Stud имеется на складе United Kingdom различной длины и ширины. 5 самых популярных размеров в Великобритании: C-образная шпилька 50 мм , 60-миллиметровая C-шпилька , 70-миллиметровая C-шпилька , С-образная шпилька 90 мм и С-образная шпилька 146 мм (также известная как Jumbo Stud ).Обычно чем выше стена, тем шире требуются шпильки и направляющая . Отсюда часто в жилых домах и квартирах, где потолки 50 мм C-образная шпилька и 70-миллиметровая C-шпилька популярны длиной 2,4 м, 2,7 м и 3 м, тогда как в коммерческих и промышленных применениях, где перегородка стены, возможно, должны быть намного выше, 146-миллиметровая C-образная стойка обычно используется в отдельных длинах до 6 м.

Если для перегородок требуется большая степень устойчивости и жесткости, используйте Metal C Stud . часто заменяется на Металл Шпилька .Разработаны для установки в один и тот же металлический рельс и произведены в Великобритании различной длины, I-образная шпилька 50-миллиметровая I-шпилька , I-образная шпилька 60 мм , I-шпилька 70 мм , Шпилька I 90 мм и Шпилька I 146 мм .

Шпилька C и шпилька I предназначены для зажима в U-образной верхней и нижней направляющей. Металл обычно 3 м в длину и на 2 мм шире, чем соответствующие шпильки C и I шпильки . Bulkdrylining в наличии полный ассортимент сухой футеровки Stud and Track по самой низкой цене в Интернете. Каким бы ни был ваш проект, пожалуйста, свяжитесь с нами.

Кроме того, если у вас возникнут какие-либо технические вопросы относительно вашего проекта сухой футеровки, не стесняйтесь обращаться к нам.Помните, что мы занимаемся строительными материалами для интерьера уже более 50 лет, мы гарантируем, что превзойдем любые оригинальные как и для подобных предложений и в отличие от большинства наших интернет-конкурентов, у нас есть огромные запасы, доступные для немедленной отправки.

% PDF-1.3 % 140 0 объект > endobj xref 140 81 0000000016 00000 н. 0000002430 00000 н. 0000002680 00000 н. 0000003461 00000 н. 0000003963 00000 н. 0000004068 00000 н. 0000004754 00000 н. 0000004877 00000 н. 0000005593 00000 п. 0000005719 00000 н. 0000006041 00000 н. 0000006137 00000 п. 0000006451 00000 п. 0000006478 00000 н. 0000007130 00000 н. 0000007157 00000 н. 0000007271 00000 н. 0000007420 00000 н. 0000007560 00000 н. 0000008317 00000 н. 0000008679 00000 н. 0000009460 00000 н. 0000009928 00000 н. 0000009978 00000 н. 0000010028 00000 п. 0000010078 00000 п. 0000010127 00000 п. 0000010177 00000 п. 0000010227 00000 п. 0000010277 00000 п. 0000011206 00000 п. 0000011934 00000 п. 0000012889 00000 п. 0000013787 00000 п. 0000014706 00000 п. 0000015551 00000 п. 0000016332 00000 п. 0000016855 00000 п. 0000021514 00000 п. 0000021584 00000 п. 0000021664 00000 н. 0000027889 00000 н. 0000034003 00000 п. 0000034297 00000 п. 0000041039 00000 п. 0000041559 00000 п. 0000042445 00000 п. 0000042515 00000 п. 0000042595 00000 п. 0000042778 00000 п. 0000043055 00000 п. 0000045892 00000 п. 0000046051 00000 п. 0000046257 00000 п. 0000046416 00000 п. 0000046478 00000 п. 0000046725 00000 п. 0000046935 00000 п. 0000047220 00000 п. 0000049506 00000 п. 0000049782 00000 п. 0000067863 00000 п. 0000067925 00000 п. 0000067974 00000 п. 0000068736 00000 п. 0000070671 00000 п. 0000073745 00000 п. 0000082792 00000 п. 0000083713 00000 п. 0000087330 00000 п. 0000087830 00000 п. 0000091121 00000 п. 0000091671 00000 п. 0000093982 00000 п. 0000094304 00000 п. 0000096153 00000 п. 0000102870 00000 н. 0000119889 00000 н. 0000120734 00000 н. 0000122762 00000 н. 0000001916 00000 н. трейлер ] / Назад 1531708 >> startxref 0 %% EOF 220 0 объект > поток hb``b` (c`g`: Ā

Штукатурка в светодиодных профилях, световые каналы из гипсокартона

Наш ассортимент светодиодных профилей из гипсокартона настоятельно рекомендуется для тех, кто ищет высококачественную отделку для своей светодиодной установки.Эти экструзии позволяют вашим светодиодным осветительным лентам плавно погружаться в окружающую среду. Они могут потребовать более тщательного планирования в отношении их установки по сравнению с некоторыми другими нашими вариантами, но для высококачественной отделки это не намного лучше, чем штукатурка в светодиодном канале .

Эти типы осветительных настенных креплений идеально подходят, если вы хотите встроить светодиоды в более постоянный светильник. Такой тип монтажа обеспечивает впечатляющую отделку, поскольку штукатурка в светодиодной системе позволяет спрятать всю проводку и полосы в стене.Мы настоятельно рекомендуем этот тип настенного крепления для тех, кто работает над новыми постройками или создает новые пространства для своих светодиодных светильников.

Когда дело доходит до установки светодиодного освещения, это может показаться сложной и обескураживающей задачей. Штукатурка в ваших светодиодах, безусловно, является более постоянным приспособлением, поэтому убедитесь, что планы и навыки штукатурки отсортированы, прежде чем пытаться установить какой-либо вид. Здесь, в ArcLED, мы обладаем обширными знаниями о светодиодах, которыми мы просто хотим поделиться с любыми клиентами. Позвольте рассказать вам еще больше о нашем ассортименте штукатурки в светодиодных лентах !

Каждый из наших встраиваемых светодиодных профилей под гипс под собственной торговой маркой сможет обеспечить вам гладкую отделку, которую вы так долго искали. Вы можете легко спрятать светодиодную ленту в стену с помощью одного из наших профилей, которые бывают разной длины и размера. Эти профили легко разрезать на нужную длину, поэтому они, безусловно, смогут работать с огромным спектром проектов.

Еще одним важным преимуществом нашего ассортимента является то, что каждая штукатурка в осветительном профиле изготавливается из алюминия. Это означает, что после установки они более устойчивы к разрушению и коррозии. Поскольку они представляют собой приспособления, предназначенные для того, чтобы стать частью постоянных приспособлений в комнате, вы должны быть уверены, что у вас есть продукты самого высокого качества.

Если у вас есть планы относительно того, где вы хотите создать индивидуальные светодиодные профили, то мы думаем, что выбор продукта и установка для вас окажется легкой задачей! Предлагаем вашему вниманию краткое руководство по экструзии со светодиодами для гипса .

  1. Выберите свой профиль для штукатурки - прежде всего, важно убедиться, что вы выбрали крепление для штукатурки, подходящее для приобретенных вами светодиодных осветительных лент. Мы рекомендуем использовать наши профили с 8-миллиметровыми полосами ArcLED, которые можно приобрести в нашем интернет-магазине.
  2. Винт на место - после того, как полоса будет помещена между гипсокартонами, вы можете просто прикрутить канал на место. Они представляют собой несколько перфораций во вкладках канала, поэтому вы можете легко найти лучший способ прикрепить канал к соседнему гипсокартону.
  3. Штукатурка поверх внешних выступов - после закрепления и правильной установки светодиодной ленты вы можете нанести штукатурку на выступы. Вы можете скользить вверх по внешней стороне профиля для получения высококачественной и гладкой отделки. Затем отойдите назад и дайте гипсу высохнуть - вам понравится ваш законченный вид.

Наши гипсовые профили для светодиодов бывают различной длины (до 2,5 м!), Что позволяет использовать их в самых разных помещениях. Благодаря нашим большим размерам вы можете разместить светодиоды вдоль всей стены без заметных стыков нескольких полос. Вы также можете найти гипсовый профиль / профили для углов. Угловой светодиодный канал открывает еще больше возможностей для использования светодиодов в доме или офисе.

Применение для светодиодных каналов в гипсе

Светодиодный профиль для светодиодной ленты может быть использован в любых условиях.После того как вы увидите несколько примеров окончательных результатов, мы думаем, что вы будете более чем счастливы разместить эти профили в каждой комнате! Вот несколько примеров того, где вы можете установить светодиоды с гипсом в профиль.

  • Ковинг - безупречно осветите любую комнату с помощью одного из наших профилей. Без видимой отделки, проводки или скрытого оборудования вы можете все скрыть.
  • Плинтусы
  • - выровняйте плинтусы вашего дома или офиса со светодиодами из гипса для получения действительно впечатляющих эффектов.Свет будет выглядеть специально созданным и предназначенным для освещения занимаемого пространства.
  • Потолочное освещение - создайте поразительную атмосферу в любой комнате с помощью некоторых встроенных светодиодных потолочных светильников. Встроенные светодиоды в потолок зала заседаний или фойе обязательно произведут впечатление.

Если вам требуются какие-либо рекомендации по использованию алюминиевого профиля для светодиодного освещения, наша команда штатных светодиодных экспертов всегда готова помочь! Мы, конечно же, наш персонал, когда дело доходит до настройки освещения на заказ, и можем предоставить много информации об установке светодиодных профилей .Когда дело доходит до монтажа настенных профилей, важно убедиться, что ваши измерения и методы установки соответствуют требованиям, поскольку, особенно в случае профилей из гипсокартона, конечные результаты остаются неизменными, а ошибки часто бывает трудно исправить.

Прежде всего, мы думаем, что штукатурных светодиодных лент обязательно придадут впечатляющую окончательную отделку вашим светодиодам. Если вы потратили много времени, денег и усилий на создание своих светодиодных схем, обязательно завершите свое видение невероятной отделкой, обычно предназначенной для самых высокотехнологичных установок.Это может потребовать большего планирования, чем большинство вариантов установки, но как только вы увидите окончательный результат, мы уверены, что вы не пожалеете об этом!

Вам будет приятно узнать, что светодиодных профилей, изготовленных по индивидуальному заказу, являются частью наших услуг по светодиодному освещению. Наряду с обрезкой светодиодных лент по размеру мы также предоставим вам светодиодные профили такой же длины, чтобы они соответствовали требованиям. Это означает, что вы можете получить свои новые светодиодные ленты точно того размера, который вам нужен! Мы даже предлагаем при необходимости припаять и соединить любые светодиодные ленты.Мы хотим упростить процесс покупки и установки светодиодных светильников для наших клиентов. Обязательно ознакомьтесь со всеми вариантами, доступными для штукатурки в светодиодных профилях .

Вам может понравится

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
